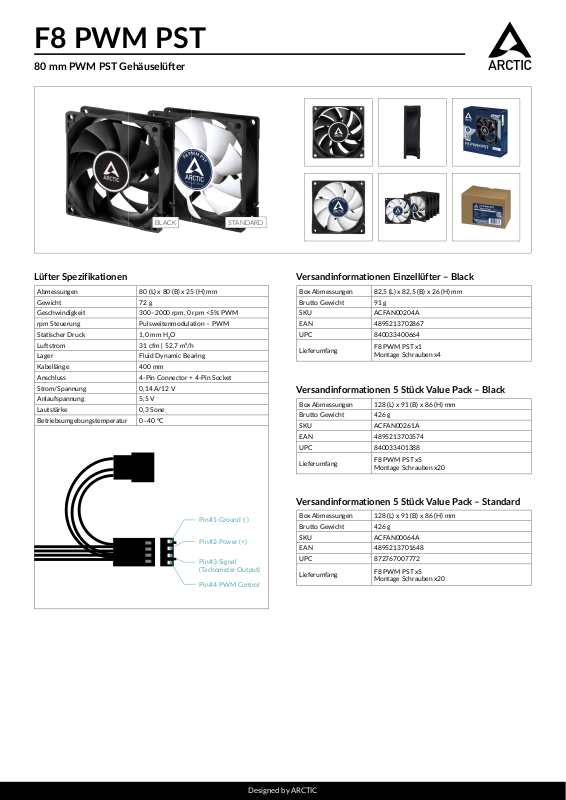

Page 1
F8 PWM PST
80 mm PWM PST Gehäuselü er
BLACK STANDARD
Lüfter Spezifikationen
Abmessungen 80 (L) x 80 (B) x 25 (H) mm
Gewicht 72 g
Geschwindigkeit 300–2000 rpm, 0 rpm <5% PWM
rpm Steuerung Pulsweitenmodulation – PWM
Statischer Druck 1,0 mm H
Luftstrom 31 cfm | 52,7 m³/h
Lager Fluid Dynamic Bearing
Kabellänge 400 mm
Anschluss 4-Pin Connector + 4-Pin Socket
Strom/Spannung 0,14 A/12 V
Anlaufspannung 5,5 V
Lautstärke 0,3 Sone
Betriebsumgebungstemperatur 0–40 °C
O
2
Pin#1-Ground (-)
Pin#2-Power (+)
Pin#3-Signal
(Tachometer Output)
Pin#4-PWM Control
Versandinformationen Einzellüfter – Black
Box Abmessungen 82,5 (L) x 82,5 (B) x 26 (H) mm
Brutto Gewicht 91 g
SKU ACFAN00204A
EAN 4895213702867
UPC 840033400664
Lieferumfang
F8 PWM PST x1
Montage Schrauben x4
Versandinformationen 5 Stück Value Pack – Black
Box Abmessungen 128 (L) x 91 (B) x 86 (H) mm
Brutto Gewicht 426 g
SKU ACFAN00261A
EAN 4895213703574
UPC 840033401388
Lieferumfang
F8 PWM PST x5
Montage Schrauben x20
Versandinformationen 5 Stück Value Pack – Standard
Box Abmessungen 128 (L) x 91 (B) x 86 (H) mm
Brutto Gewicht 426 g
SKU ACFAN00064A
EAN 4895213701648
UPC 872767007772
Lieferumfang
F8 PWM PST x5
Montage Schrauben x20
Designed by ARCTIC
Page 2
F8 PWM PST
80 mm PWM PST Gehäuselüer
1.2
1
O)
2
0.8
0.6
Luftdruck (mm H
0.4
0.2
2000
1800
1600
1400
1200
1000
800
600
Lüftergeschwindigkeit (RPM)
400
200
0
10 155 0 20 25 30 35
Luftstrom (CFM)
0
20 30100 40 50 60 70 80 90 100
PWM Tastgrad (%)
Designed by ARCTIC
Page 3
F8 PWM PST
80 mm PWM PST Gehäuselüer
Alle Materialien sind mit den RoHS-Anforderungen kompabel
T
I
E
M
D
I
L
W
Y
T
A
R
N
R
A
80 mm
80 mm25 mm
Produknformaon
