AHT 60 X
ro
Hotă / Manual de utilizare
Page 2
Citiţi mai întâi acest manual!
Stimate client,
Sperăm că veţi fi mulţumit de acest produs, care a fost fabricat în unităţi moderne şi verificat conform
celor mai riguroase proceduri de control al calităţii.
Vă recomandăm să citiţi cu atenţie întregul manual înainte de a folosi produsul; păstraţi manualul la
îndemână, pentru a-l putea consulta pe viitor.
Acest manual
• Vă ajută să folosiţi aparatul eficient şi în siguranţă.
• Citiţi manualul înainte de a instala şi utiliza produsul.
• Respectaţi instrucţiunile, în special cele referitoare la siguranţă.
• Păstraţi manualul într-un loc accesibil, pentru a-l putea consulta în viitor.
• Citiţi şi celelalte documente furnizate odată cu produsul.
Reţineţi că acest manual se poate adresa şi altor modele.
Simboluri şi descrierea acestora
Acest manual de instrucţiuni conţine următoarele simboluri:
Informaţii importante sau sfaturi utile privind
C
A
utilizarea.
Avertizare privind situaţiile periculoase pentru
viaţă sau pagube materiale.
B
Avertisment privind tensiunea electrică.
Page 3
CUPRINS
1 Precauţii privind siguranţa 4-5
Generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Precauţii privind siguranţa. . . . . . . . . . . . . . . . . . 4
Înainte de a conecta acest model la rețeaua
electrică. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 Specificațiile tehnice ale aparatului 6
3 Instruțiuni de instalare 7-10
Instrucțiuni de instalare. . . . . . . . . . . . . . . . . . . .9
Conexiune electrică . . . . . . . . . . . . . . . . . . . . . .9
Instalarea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fixarea hotei pe partea inferioară a corpului
suspendat . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Asigurarea sistemului de evacuare printr-un perete
exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Recircularea. . . . . . . . . . . . . . . . . . . . . . . . . . .10
4 Curăţare şi depozitare 11-12
Utilizarea şi întreținerea . . . . . . . . . . . . . . . . . .11
Înlocuirea becurilor cu halogen . . . . . . . . . . . . .11
Panou comandă . . . . . . . . . . . . . . . . . . . . . . . .11
Înlocuirea lămpilor cu halogen/incandescente . . 12
Panou comanda . . . . . . . . . . . . . . . . . . . . . . . .12
Comenzi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Saturarea filtrelor anti-grăsime/de carbon activ . 12
Hotă / Manual de utilizare
3 / 13 RO
Page 4
1 Precauții privind siguranța
Generale
Citiți atent următoarele informații importante privind siguranța la instalare şi întreținerea. Păstrați
la îndemână această broşură informativă, pentru
a o consulta ulterior. Aparatul a fost proiectat pen-
tru utilizarea în varianta cu tubulatură (evacuarea
aerului către exterior – Fig. 3A), varianta cu filtrare
(circulația aerului în interior – Fig. 3B) sau cu motor extern (Fig. 3C).
Precauţii privind siguranţa
1. Trebuie să fiți vigilent atunci când hota
funcționează simultan cu un şemineu deschis
sau un arzător care depind de aerul ambiental
şi sunt alimentate cu o altă formă de energie
decât cea electrică, deoarece hota extrage
aerul ambiental de care are nevoie un arzător
sau un şemineu pentru combustie. Presiunea
negativă din mediu nu trebuie să depăşească
4 Pa (4x10-5 bari). Asigurați-vă că există o
ventilație adecvată în ambient, pentru ca hota
să funcționeze în condiții de siguranță.
Respectaţi legile aplicabil regional privind sistemul de evacuare externă a aerului.
Înainte de a conecta acest model la
rețeaua electrică:
• Controlați plăcuța de date tehnice (aflată în
interiorul aparatului) pentru a vă asigura că
tensiunea şi puterea electrică corespund celor
furnizate în rețea, iar priza este adecvată. Dacă
aveți dubii, întrebați un electrician calificat.
• În cazul când cablul de alimentare electrică
este deteriorat, acesta trebuie înlocuit cu un alt
cablu sau cu un ansamblu special, care se pot
obține direct de la producător sau de la Centrul
de Asistență Technică.
• Aparatul trebuie conectat la rețeaua de alimen-
tare fie printr-un ştecher cu siguranță de 3 A, fie
prin conectare directă la o ramificație bifazică
protejată de o siguranță de 3 A.
În unele situații, aparatele electrice
A
• Nu verificați starea filtrelor în timpul funcționării
hotei.
• Nu atingeți becurile sau zonele adiacente în
timpul sau imediat după utilizarea îndelungată
a instalației de iluminat.
• Flambarea alimentelor sub hotă este interzisă.
• Evitați flacăra deschisă, deoarece aceasta dete-
riorează filtrele şi reprezintă un risc de incendiu.
• Atunci când prăjiți alimente, verificați-le con-
stant, pentru a evita ca uleiul supraîncălzit să
devină un risc de incendiu.
• Deconectați ştecherul electric înainte de orice
operație de întreținere.
• Acest aparat nu este proiectat pentru utilizarea
de către copiii mici sau de către persoane in-
firme fără supraveghere.
• Copiii mici trebuie supravegheaţi pentru a nu se
juca cu aparatul.
• Încăperea trebuie ventilată adecvat atunci când
hota se utilizează concomitent cu alte aparate
cu ardere de gaze sau alți combustibili.
• În cazul în care curățarea nu se efectuează con-
form instrucțiunilor, există riscul de aprindere.
Acest aparat este conform cu Directiva Europeană EC/2002/96 privind deşeurile de echipamente electrice şi electronice (WEEE). Acționând
ca acest aparat să fie scos din uz într-o manieră
corectă, utilizatorul va preveni daunele potențiale
aduse mediului sau sănătății publice.
pot reprezenta un pericol.
4 / 13 RO
Hotă / Manual de utilizare
Page 5
1 Precauții privind siguranța
Simbolul înscris pe produs sau pe documentele însoțitoare indică faptul că aparatul nu trebuie tratat ca deşeu domestic, ci trebuie dus la un punct de colec-
tare pentru aparatele electrice şi electronice, în vederea reciclării. Respectați reglementările locale atunci când gestionați deşeurile.
Pentru mai multe informații despre tratarea, reutilizarea şi reciclarea acestui produs, contactați
autoritatea locală, serviciul de colectare a deşeurilor domestice sau magazinul de unde ați achiziționat aparatul.
Hotă / Manual de utilizare
5 / 13 RO
Page 6
2 Specificațiile tehnice ale aparatului
AHT 60 X
Lăţime 600 mm
Adâncime 175 mm
Înălţime 281 mm
Tensiune de alimentare 220 - 240 V, 50 Hz
Comandă Cu 3 niveluri
Putere de aspirare 268 m3/h
Putere lampă 2 x 28 W
Conductă de evacuare a
aerului
Putere motor 150 W
Greutate netă 6,03 kg
Culoare Inox
120 - 150 mm
Valorile indicate pe etichetele produsului sau în documentaţia însoţitoare sunt obţinute în condiţii de laborator, în conformitate cu
standardele în domeniu. Aceste valori pot să varieze în funcţie de utilizarea produsului şi de condiţiile ambientale.
6 / 13 RO
Hotă / Manual de utilizare
Page 7
3 Instrucțiuni de instalare
Hotă / Manual de utilizare
7 / 13 RO
Page 8
3 Instrucțiuni de instalare
8 / 13 RO
Hotă / Manual de utilizare
Page 9
3 Instrucțiuni de instalare
Instrucțiuni de instalare
• Asamblarea şi conexiunile electrice trebuie
efectuate de către un personal specializat.
• Echipați-vă cu mănuşi de protecție înainte de a
începe instalarea.
Conexiune electrică:
• Aparatul aparține din fabricație clasei II de
protecție, prin urmare nu este necesar un cablu
de împământare. Ștecherul trebuie să fie uşor
accesibil după instalarea aparatului. Dacă aparatul este echipat cu un cablu de alimentare
fără ştecher, între aparat şi sursa de alimentare
cu electricitate trebuie montat un întrerupător
omnipolar corect dimensionat, cu o distanță
minimă între contacte de 3 mm, conform cu
sarcina electrică şi cu regulamentele în vigoare.
Hotă / Manual de utilizare
• Conexiunea la rețea se efectuează după cum
urmează:
MARO = L linie
ALBASTRU = N neutru.
• Distanța minimă dintre suprafețele de
susținere pentru vasele de gătit de pe plită
şi partea cea mai joasă a hotei trebuie să fie
de 65 cm. Dacă se utilizează un burlan de
legătură compus din două părți, partea supe-
rioară trebuie aşezată la exteriorul celei inferi-
oare. Nu conectați evacuarea hotei la aceeaşi
conductă utilizată pentru a circula aerul cald
sau pentru a evacua emisiile altor aparate,
generate de o sursă neelectrică. Înainte de
a trece la operațiunile de asamblare, scoateți
filtrul/filtrele anti-grăsime (Fig. 4), pentru ca
aparatul să fie mai uşor de manipulat.
9 / 13 RO
Page 10
3 Instrucţiuni de instalare
• În cazul asamblării aparatului în varianta cu as-
pirație, pregătiți coşul pentru evacuarea aerului.
• Recomandăm utilizarea unui burlan de eva-
cuare care să aibă acelaşi diametru cu cel al
coşului pentru evacuarea aerului de la ieşirea
din aparat. Dacă se foloseşte tubulatură cu un
diametru mai mic, eficiența produsului poate fi
redusă, iar zgomotul în timpul funcționării poate
creşte.
• Dacă aparatul a fost proiectat pentru utilizarea
în medii ce dispun de un dispozitiv centralizat
de aspirație, executați următoarele operațiuni:
• Comutatorul controlează deschiderea şi închi-
derea unei supape, cu ajutorul unui dispozitiv
termoelectic. Punând comutatorul în poziția ON
(pornit), după un minut supapa se deschide prin
rotație la 90°, permițând aspirația aerului satu-
rat. Punând comutatorul în poziția OFF (oprit),
supapa se închide după 100 de secunde.
Instalarea
Pentru instalarea corectă a hotei trebuie respectate următoarele instrucțiuni.
1. Montarea hotei pe partea inferioară a dulapului.
2. Selectarea variantei (extracție, Fig. 3A, sau fil-
trare, Fig. 3B).
Pentru a monta corect aparatul, aliniați panoul
frontal al hotei cu uşa dulapului şi reglați distan-

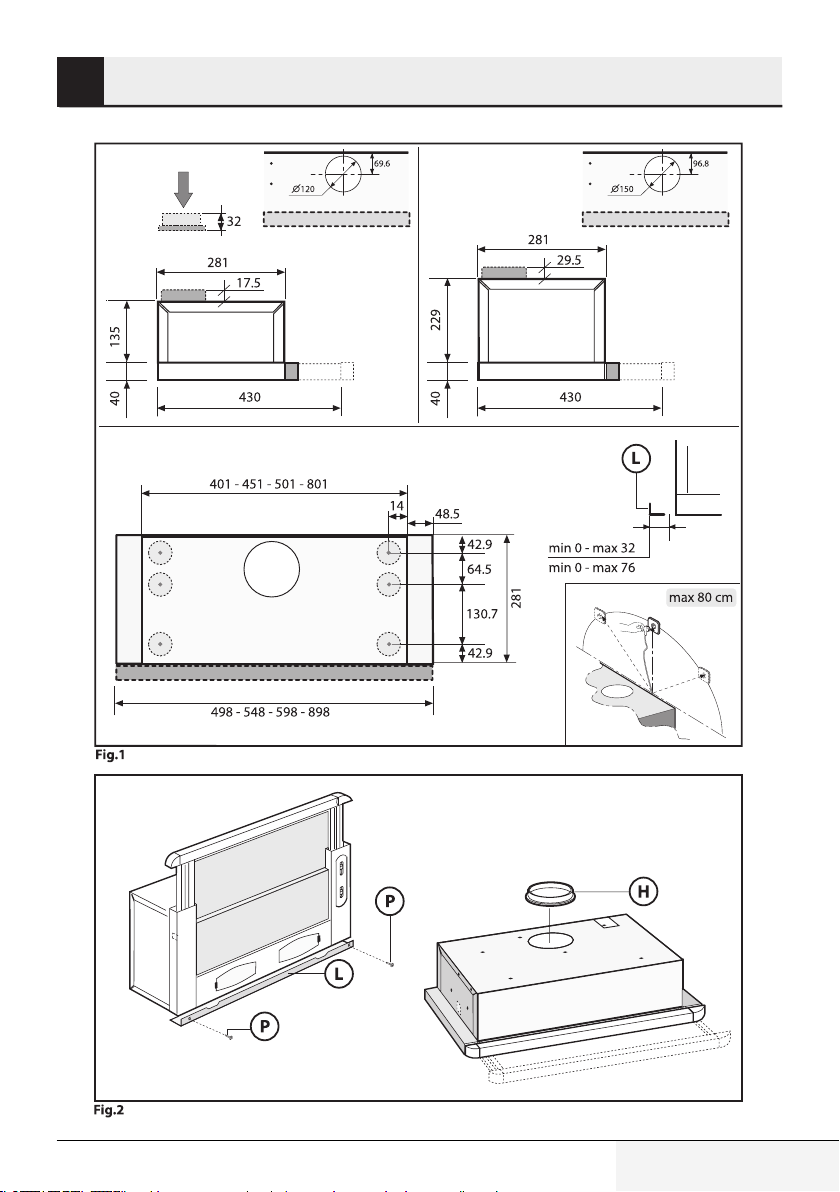

țierul L folosind şuruburile P (Fig. 2), apoi asigurați-vă că aparatul stă lipit de corpul suspendat în
partea din spate.
Asigurarea sistemului de evacuare
printr-un perete exterior
Aparatul elimină emisiile printr-un perete exterior sau un traseu de tubulatură. Este necesară
achiziționarea unei tubulaturi telescopice conforme cu standardele curente (privind ignifugarea),

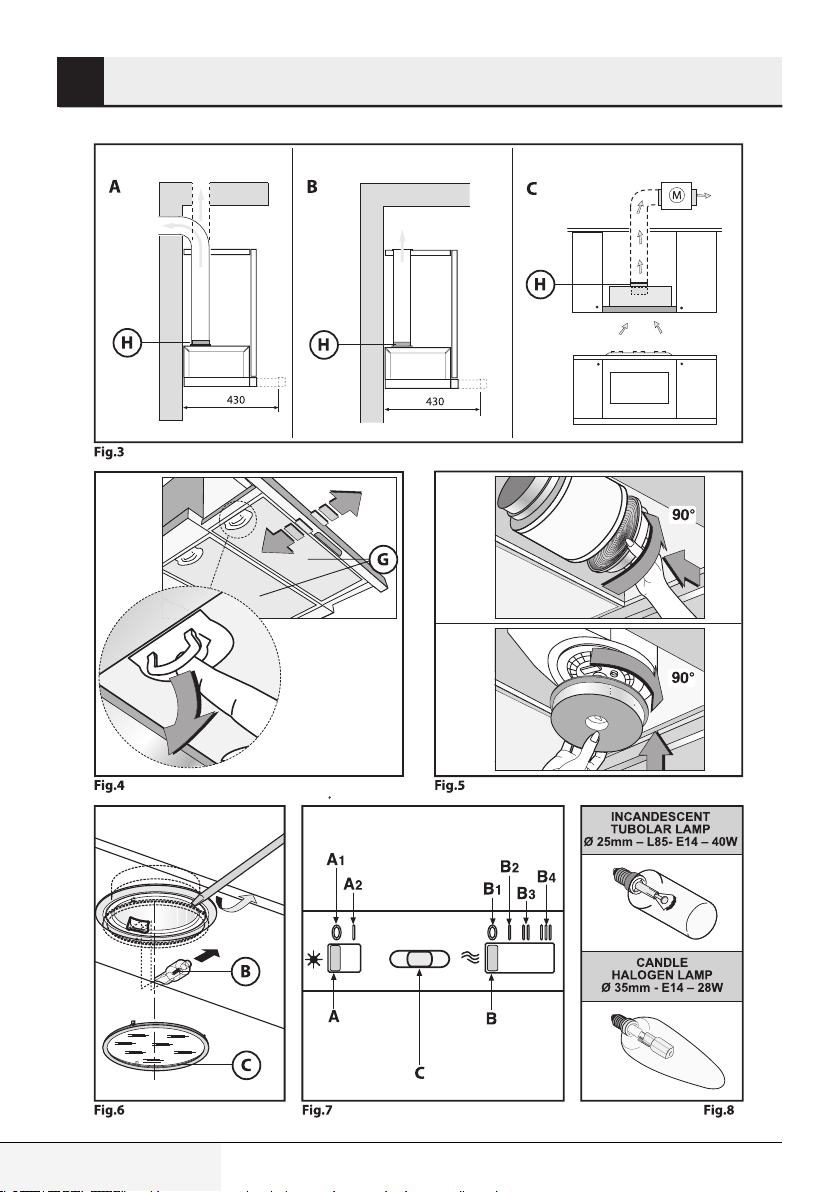

care trebuie conectată la flanşa H (Fig. 3A).
Recircularea
Pentru a transforma hota din varianta cu extracție
în cea cu recirculare, trebuie să cereți furnizoru-
lui un filtru de carbon activ. Filtrul trebuie montat
la grupul extractor al hotei, în centrul grilei de
ventilație, prin răsucire la 90 de grade, până când
face o priză puternică (Fig. 5). Pentru această
operație, scoateți filtrul/filtrele anti-grăsime G
(Fig. 4). Aerul curat se reîntoarce în încăpere
printr-un tub de legătură care trece prin interiorul
corpului suspendat şi se conectează la manşonul
H (Fig. 3B).
Fixarea hotei pe partea inferioară a
corpului suspendat
Acest tip de aparat trebuie montat în interiorul
unui corp suspendat sau al unui alt tip de structu-
ră de susținere. Pentru a-l fixa în poziția corectă,
utilizați 4 şuruburi adecvate tipului de corp suspendat, executând găuri conform diagramei arătate (Fig. 1).
10 / 13 RO
Hotă / Manual de utilizare
Page 11
4 Curățarea şi depozitarea
• Recomandăm ca hota să fie pornită înainte
de a prepara orice aliment. Recomandăm şi
ca aparatul să fie lăsat să funcționeze timp
de 15 minute după prepararea alimentelor,
pentru a elimina în întregime aerul contami-
nat. Funcționarea eficientă a hotei depinde de
întreținerea ei constantă; filtrul anti-grăsime şi
cel de carbon activ necesită ambele o atenție
specială.
• Filtrul anti-grăsime este responsabil cu
reținerea particulelor grase suspendate în
aer, prin urmare are tendința de a se obtura
cu frecvență variabilă, ce depinde de utilizarea
aparatului.
- Pentru a preveni orice pericol potențial de
incendiu, filtrele anti-grăsime trebuie spălate
cel puțin o dată la 2 luni, fie manual, folo-
sind detergenți lichizi neutri şi neabrazivi, fie
în maşina de spălat, la temperaturi joase şi
folosind un ciclu scurt.
- După câteva spălări, poate surveni o modificare a culorii. Acest lucru nu vă dă dreptul să
solicitați înlocuirea lor.
• Filtrele de carbon activ se utilizează pentru a
purifica aerul retrimis în încăpere, iar funcția lor
este de a atenua mirosurile neplăcute produse
în timpul preparării alimentelor.
- Filtrele de carbon activ neregenerabile trebuie înlocuite cel puțin o dată la 4 luni. Saturația
cărbunelui activ depinde de utilizarea mai
mult sau mai puțin prelungită a aparatului,
de tipul bucătăriei şi de frecvența cu care se
curăță filtrul anti-grăsime.
• Înainte de reinstalarea filtrelor anti-gră-
sime şi a filtrelor de carbon activ regenerabile, este important ca ele să fie
complet uscate.
• Curățați frecvent hota, atât la interior cât
şi la exterior, folosind o lavetă umezită cu
alcool denaturat sau detergenți lichizi neutri şi neabrazivi.
• Sistemul de iluminat este proiectat pentru uti-
lizarea în timpul gătitului, nu pentru iluminarea
generală îndelungată a încăperii. Utilizarea
îndelungată a sistemului de iluminat scade în
mod semnificativ durata medie de viață a becurilor.
• Dacă aparatul este echipat surse de iluminare
ambientala, este posibil ca acestea să fie uti-
lizate la iluminarea generală a încăperii pe o
perioadă îndelungată de timp.
Nerespectarea avertismentelor
privind curățarea hotei, înlocuirea
şi curățarea filtrelor comportă risc
A
de incendiu. Se recomandă, prin
urmare, respectarea instrucțiunilor
prezentate.
Înlocuirea becurilor cu halogen
(Fig. 6):
Pentru înlocuirea becurilor cu halogen B, scoateți panoul C, folosind o manevră de tip levier la
adânciturile prevăzute din fabricație. Înlocuiți be-
curile cu unele noi de acelaşi tip.
Nu atingeți becul cu mâinile goale.
A
Panou comandă (Fig. 7), simbolurile
principale sunt explicate mai jos:
A = comutator lumină
A1 = buton oprit
A2 = buton pornit
B = control viteză
B1 = buton oprit
B2 = buton VITEZA ÎNTÂI
B3 = buton VITEZA A DOUA
B4 = buton VITEZA A TREIA
C = Buton lumină avertizare Gemma.
Hotă / Manual de utilizare
11 / 13 RO
Page 12
4 Curățarea şi depozitarea
Înlocuirea lămpilor cu halogen/incandescente (Fig. 8):
Folosiți doar lămpi de acelaşi tip şi număr de wați
cu cel instalat anterior pe aparat.

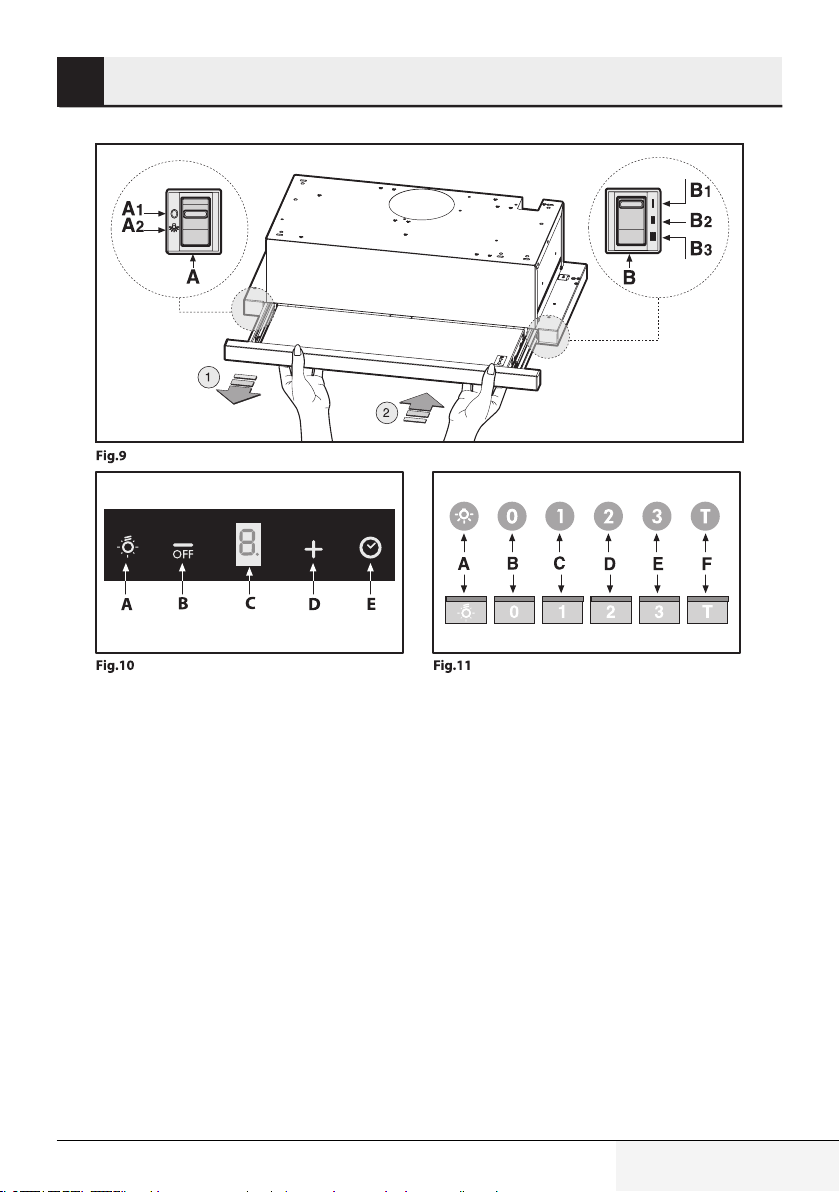

Panou comandă (Fig. 9), simbolurile
principale sunt explicate mai jos:
Această hotă este prevăzută cu un comutator,
care vă permite activarea vitezelor motorului prin
deschiderea elementului inferior telescopic. Dacă
elementul telescopic este închis, vitezele motoru-
lui nu pot fi activate. Acest microcomutator nu are
impact asupra activării luminilor, care trebuie por-
nite folosind butonul corespunzător (v. Fig. 9A).
A = comutator lumină
A1 = buton oprit
A2 = buton pornit
B = control viteză
B1 = buton VITEZA ÎNTÂI
B2 = buton VITEZA A DOUA
B3 = buton VITEZA A TREIA
Dacă elementul telescopic este închis când viteza este în treapta 2,
A
la redeschidere hota se va reactiva
cu aceeaşi viteză care era utilizată
la momentul închiderii hotei.
Butonul de comandă D = porneşte hota. Creşte viteza motorului. Prin apăsarea butonului pentru viteza 3, funcția intensivă se activează timp de
10’, apoi aparatul revine la viteza anterioară. În
timpul acestui tip de funcționare, ecranul clipeşte.
Butonul E = Cronometrul măsoară funcțiile din
momentul activării timp de 15 minute, după care
sunt oprite. Cronometrul se deactivează reapă-
sând Butonul E. Când cronometrul este activat,
indicatorul luminos trebuie să clipească pe ecran.
Cronometrul nu poate fi activat dacă în funcțiune
este viteza intensivă.
Funcția “aer curat” se activează prin apăsarea butonului E timp de 2 secunde, cu aparatul
oprit. Procedând astfel, se va porni motorul o
dată pe oră timp de 10 minute, la viteza întâi. În
timpul funcționării, trebuie vizualizată pe ecran o
mişcare de rotație a segmentelor periferice.
După expirarea acestei perioade, motorul se
opreşte şi trebuie vizualizată pe ecran litera fixă
“C”, până când motorul se reporneşte după 50
de minute, timp de alte 10 minute şi aşa mai de-
parte. Apăsați orice buton cu excepția celor de
iluminat pentru a reveni la funcționarea normală. Apăsați butonul E pentru a deactiva această
funcție.
Comenzi (Fig. 10):
Buton de comandă A = Comutator pornit/oprit
pentru lumini.
Buton de comandă B = Comutator pornit/oprit
pentru hotă. Aparatul se porneşte în treapta 1 de
viteză. Dacă hota este pornită, apăsaţi butonul de
comandă timp de 2 sec. pentru a opri hota. Dacă
hota este în treapta 1 de viteză, nu va fi necesar
să depresați butonul de comandă pentru a opri
hota.
Scade viteza motorului.
Ecranul C = indică treapta de viteză selectată a
motorului şi activează cronometrul.
12 / 13 RO
Saturarea filtrelor anti-grăsime/de
carbon activ:
• Atunci când elementul C clipeşte pe ecran, la
viteza la care alternează cu litera F (de ex. 1 şi
F), filtrele anti-grăsime trebuie spălate.
• Atunci când elementul C clipeşte pe ecran, la
viteza la care alternează cu litera A (de ex. 1 şi
A), filtrele de carbon activ trebuie înlocuite sau
spălate, în funcție de tipul de filtru.
După ce filtrul curat a fost corect aşezat, memoria
electronică trebuie resetată prin apăsarea buto-
Hotă / Manual de utilizare
Page 13
4 Curățarea şi depozitarea
nului A timp de aproximativ 5 secunde, până
când semnalul F sau A afişat pe ecranul C nu
mai clipeşte.
Comenzi luminoase (Fig. 11), simbolurile principale sunt explicate mai jos:
A = LUMINĂ
B = OPRIT
C = VITEZA I
D = VITEZA II
E = VITEZA III
F = OPRIRE AUTOMATĂ - 15 minute (*)
Dacă aparatul are funcția viteză INTENSIVĂ, din
viteza TREI apăsați butonul E timp de 2 secun-
de, iar acesta se va activa timp de 10 minute,
după care va reveni la viteza configurată anterior.
Când această funcție este activă, LED-ul clipeşte.
Pentru a o întrerupe înainte de expirarea celor 10
minute, apăsați din nou butonul E. Unele modele
permit activarea acestei funcții chiar din viteza
întâi sau a doua.
Prin apăsarea butonului F timp de două secunde (hota fiind oprită), se activează funcția “aer
curat”. Această funcție porneşte aparatul o dată
pe oră timp de 10 minute, la viteza întâi. Imediat
după activarea acestei funcții, motorul porneşte
la viteza întâi timp de zece minute. În acest timp,
butonul F şi C trebuie să clipească concomitent.
După zece minute, motorul se opreşte, iar LED-ul
butonului F rămâne pornit cu lumină fixă, până
când motorul se activează din nou la viteza întâi după cincizeci de minute, iar butoanele F şi
C încep să clipească din nou timp de zece mi-
nute şi aşa mai departe. Apăsând orice buton, cu
excepția celui de iluminat, hota revine imediat la
funcționarea normală (de ex. dacă se apasă butonul D, funcția “aer curat” se deactivează, iar
motorul revine de îndată la viteza 2. Apăsând bu-
tonul B, funcția se deactivează).
(*) “CRONOMETRUL AUTOMAT” temporizează
oprirea hotei, care va continua să funcționeze
timp de 15 minute la viteza de funcționare din
momentul activării respectivei funcții.
Saturarea filtrelor anti-grăsime/de
carbon activ:
• Când clipeşte butonul A cu o frecvență de 2
secunde, filtrele anti-grăsime trebuie spălate.
• Când clipeşte butonul A cu o frecvență de 0,5
secunde, filtrele de carbon activ trebuie înlocuite sau spălat, în funcție de tipul de filtru.
După ce filtrul curat a fost reaşezat, memoria
electronică trebuie resetată prin apăsarea butonului A timp de aproximativ 5 secunde, până
când acesta nu mai clipeşte.
Hotă / Manual de utilizare
13 / 13 RO
Page 14
Page 15
Page 16
57 1604 0000 / AB
RO
Loading...
