Page 1

Cooker Hood

User Manual

AH 62 - AHSD 6131 B

EN - RO

01M-8906640910-4922-05 01M-9206833900-4922-05

Page 2

CONTENTS

ENGLISH 3-13

ROMÂNĂ 14-28

2 / EN

Cooker Hood / User Manual

Page 3

Please read this user manual first!

Dear Valued Customer, Thank you for preferring this Arctic appliance. We hope that you get the best results

from your appliance which has been manufactured with high quality and state-ofthe-art technology. For this reason, please read this entire user manual and all other accompanying documents carefully before using the appliance and keep it as a reference for future use. If you handover the appliance to someone else, give the user manual as well. Follow the instructions by paying attention to all the information and warnings in the user manual.

Remember that this user manual may also apply to other models. Differences between models are explicitly described in the manual.

Meanings of the Symbols

Following symbols are used in various sections of this user manual:

Important information and useful hints about

usage.

WARNING: Warnings against dangerous situations concerning the security of life and property.

WARNING: Warning for danger of fire.

WARNING: Warning for electric shock.

Protection class for electric shock.

Page 4

Important safety and environmental instructions

1.1 General Safety

Important Safety Instructions Read Carefully And Keep For Future Reference This section contains safety instructions that will help protect from risk of fire, electric shock, exposure to leak microwave energy, personal injury or property damage. Failure to follow these instructions shall void any warranty.

• Arctic products comply with the

applicable safety standards; therefore, in case of any damage on the appliance or power cable, it should be repaired or replaced by the dealer, service center or a specialist and authorized service alike to avoid any danger. Faulty or unqualified repair work may be dangerous and cause risk to the user.

• This appliance is intended to be

used in household and similar applications such as:

– Staff kitchen areas in shops,

offices and other working environments;

– Farm houses

– By clients in hotels, and

other residential type environments;

– Bed and Breakfast type envi-

ronments.

• Operate the appliance for its in-

tended purpose only as described in this manual.

• The manufacturer cannot be

held liable for damages resulting from improper installation or misuse of the product.

• This appliance can be used by

children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• Children shall not be allowed

play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• The minimum distance between

the supporting surface for the

4 / EN

Hood / User Manual

Page 5

Important safety and environmental instructions

cooking vessels on the hob and the lowest part of your product must be at least 65 cm.

• If the instructions for installation

for the gas hob specify a greater distance, this has to be taken into account.

• Make sure that your mains

power supply complies with the information supplied on the rating plate of the appliance.

• Never use the appliance if the

power cable or the appliance itself is damaged.

• Prevent damage to the power

cable by not squeezing, bending, or rubbing it on sharp edges. Keep the power cable away from hot surfaces and naked flame.

• Use the appliance with a groun-

ded outlet only.

WARNING: Do not connect the appliance to the mains until the installation is fully complete.

• Place the appliance in a way so

that the plug is always accessible.

• Do not touch the lamps if they

have operated for a long time.

They can burn your hands since they will be hot.

• Follow the regulations set out by

competent authorities on discharge of the exhaust air (this warning is not applicable for use without flue).

• Operate your appliance after

putting a pot, pan etc. on the hob. Otherwise, high heat may cause deformation in some parts of your product.

• Turn off the hob before taking

the pot, pan etc. from it.

• Do not leave hot on the hob.

Pans with hot may cause self combustion.

• Pay attention to your curtains

and covers since may catch fire while cooking food such as fries.

• Grease filter must be cleaned

at least monthly. Carbon filter must be replaced at least every 3 months.

• Product shall be cleaned ac-

cordance with user manual. If cleaning was not carried out in accordance with user manual, there may be fire risk.

Hood / User Manual

5 / EN

Page 6

Important safety and environmental instructions

• Do not use non-fire-resistant

filtering materials instead of the current filter.

• Only use the original parts or

parts recommended by the manufacturer.

• Do not operate the product without

the filter and do not remove the filters while the product is running.

• In the event of be started any

flame, de-energize your product and cooking appliances.

• In the event of be started any

flame, cover the flame and never use water to extinguish.

• Unplug the appliance before

each cleaning and when the appliance is not in use.

• The negative pressure in the en-

vironment should not exceed 4 Pa (4x10 bar) while the hood for electric hob and appliances running on another type of energy but electricity operate simultaneously.

• In the environment where the

appliance is being used, the exhaust of devices running on fuel or gas, such as room heater must be absolutely isolated or

device must be hermetical type.

• When connecting the flue, use

pipes with a diameter of 120 or 150 mm. Pipe connection must be as short as possible and have as few elbows as possible.

• Danger of choking! Keep all the

packaging materials away from children.

CAUTION: Accessible parts may become hot when used with cooking appliances.

• The product outlet must not be

connected to air channels that include other smoke.

• The ventilation in the room may

be insufficient when the hood for electric hob is used simultaneously with the devices operating on gas or other fuels (this may not apply to appliances that only discharge the air back into the room).

• Objects placed on the product

may fall. Do not place any objects on the product.

• Do not flambe under the your

product.

6 / EN

Hood / User Manual

Page 7

Important safety and environmental instructions

WARNING: Before installing the

Hood, remove the protective films.

• Never leave high naked flames

under the hood when it is in operation

• Deep fat fryers must be conti-

nuously monitored during use: overheated can burst into flames.

1.2 Compliance with the WEEE Directive and Disposing of the Waste Product:

This product complies with EU WEEE Directive (2012/19/EU). This product bears a classification symbol for waste electrical and electronic equipment (WEEE).

This symbol indicates that this product shall not be disposed with other household wastes at the end of its service life. Used device must be returned to

offical collection point for recycling of electrical and electronic devices. To find these collection systems please contact to your local authorities or retailer where the product was puchased. Each household performs important role in recovering and recycling of old appliance. Appropriate disposal of used appliance helps prevent potential negative consequences for the environment and human health.

1.4 Package Information

Packaging materials of the product are manufactured from recyclable materials in accordance with our National

Environment Regulations. Do not dispose of the packaging materials together with the domestic or other wastes. Take them to the packaging material collection points designated by the local authorities.

1.3 Compliance with RoHS Directive

The product you have purchased complies with EU RoHS Directive (2011/65/EU). It does not contain harmful and prohibited materials specified in the Directive.

Hood / User Manual

7 / EN

Page 8

2 General appearance

2.1 Overview

12345

1. Body

2. Grease filter

3. Lighting

4. Control panel

5. Chimney

8 / EN

2.2 Technical data

Model AH 62 - AHSD 6131 B Supply voltage & frequency 220-240V ~ 50 Hz Lamp power 4 W Motor power 230 W Air flow – 3. Level 380 m³/h Motor Insulation Class Class F

Insulation class Class II

Hood / User Manual

Page 9

3 Using the appliance

3.1 Controls panel

L Light Switches the lighting system on and off. V Speed Sets the operating speed of the extractor:

0. Speed switches the extractor motor off.

1. Low speed, used for a continuous and silent air change in the presence of light cooking vapour.

2. Medium speed, suitable for most operating conditions given the optimum treated air flow/noise level ratio.

3. Maximum speed, used for eliminating the highest cooking vapour emission, including long periods.

• The extractor hood has been designed exclu- sively for domestic use to eliminate kitchen smells.

• Never use the hood for purposes other than for which it has been designed.

• Never leave high naked flames under the hood when it is in operation.

• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it does not engulf the sides.

• Deep fat fryers must be continuously monitored during use: overheated can burst into flames.

3.2 Efficient use in terms of energy saving

• When using your appliance, adjust the speed settings according to vapour and odour intensity, in order to save energy.

• Use low speeds (1-2) under normal conditions, and high speed (3) and boost mode for intense odour and vapour.

• The hood is equipped with lamps in order to illu- minate the cooking area.

• Using them for environmental lighting shall cause unnecessary energy expenditure and insufficient lighting.

• For your device to consume less energy, run it at a low speed level.

• Your device will reduce energy consumption as it will run more efficiently when you provide sufficient air intake to it.

• Set your device to the intense suction power level before the formation of steam, in cases where you know that the dense steam will occur. So, you reduce energy consumption by using your device for a shorter time as it will have a sufficient air intake.

• Keep the lids of the cookware closed to reduce the steam evolving.

3.3 Operating the Hood

• Hood is equipped with a motor having various speed settings.

• For a better performance, we advise you to use low speeds in normal conditions, and high speeds when smell and vapors are intensified.

• You can start the hood by pressing the desired speed level key.(V1,V2,V3 )

• You can illuminate the cooking area by pressing the light key L ( )

3.4 Lamp replacement

• Before replacing the light bulbs, disconnect the power supply of the hood.

• Do not touch the light bulbs when they are hot.

• Be careful not to touch the repla- ced light bulb directly with hands.

You may procure lamps from Authorised Service Agents.

Hood / User Manual

9 / EN

Page 10

3 Using the appliance

Lamp

Bulb power 4 W

Holder/Socket E14

Bulb voltage 220 - 240 V ILCOS Code DRBB/F-4-220-

240-E14-35/100

Size 35x100 mm

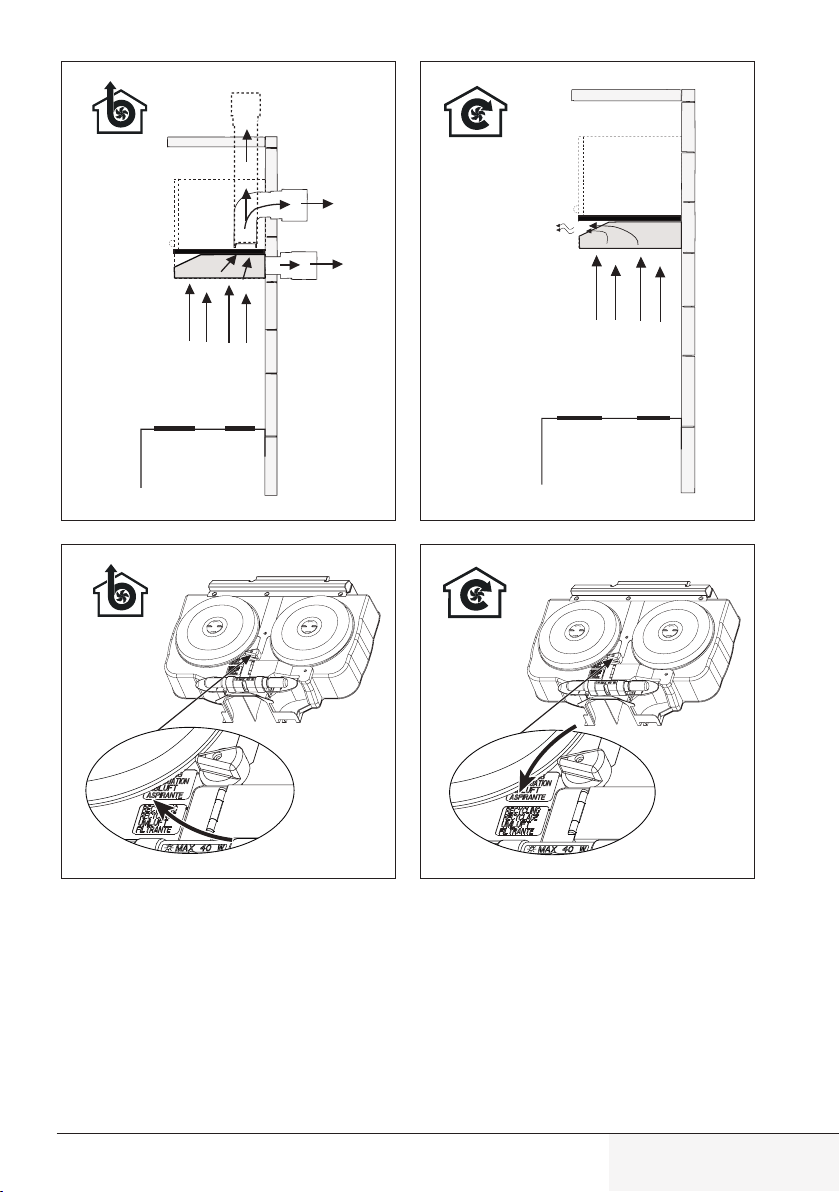

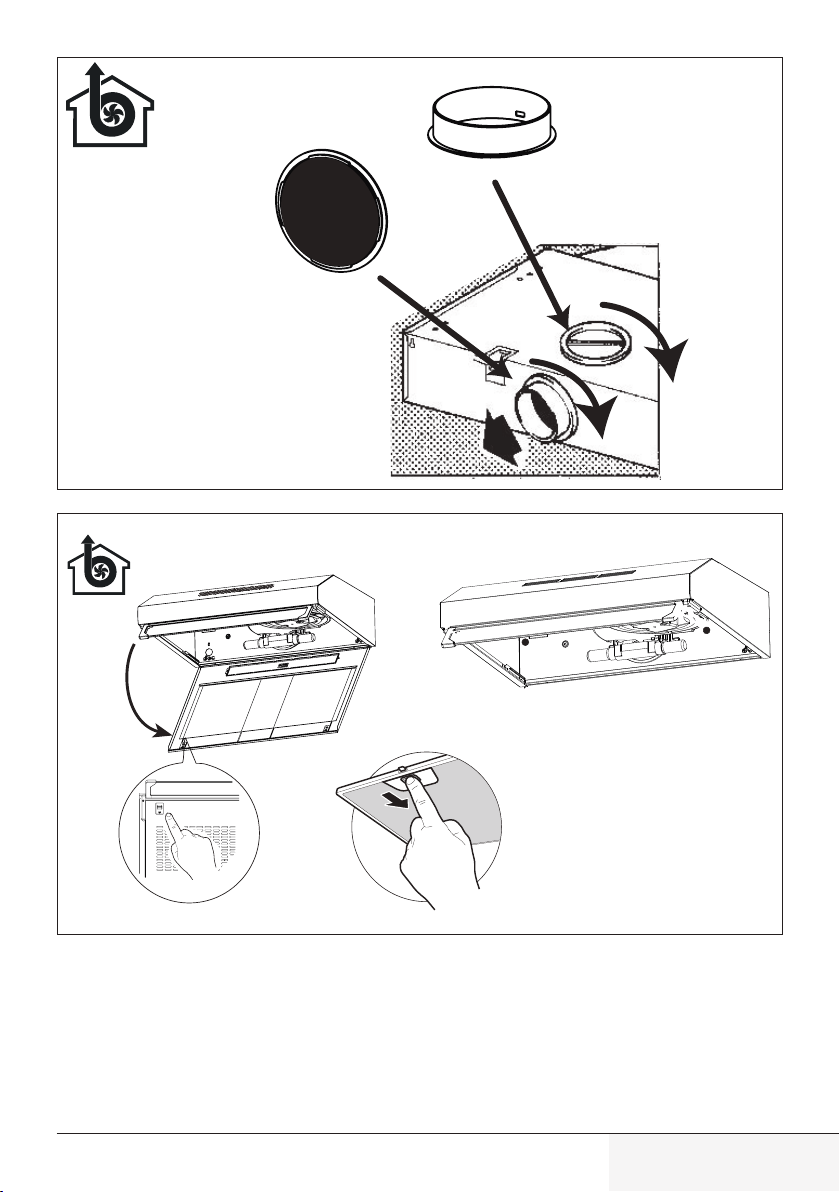

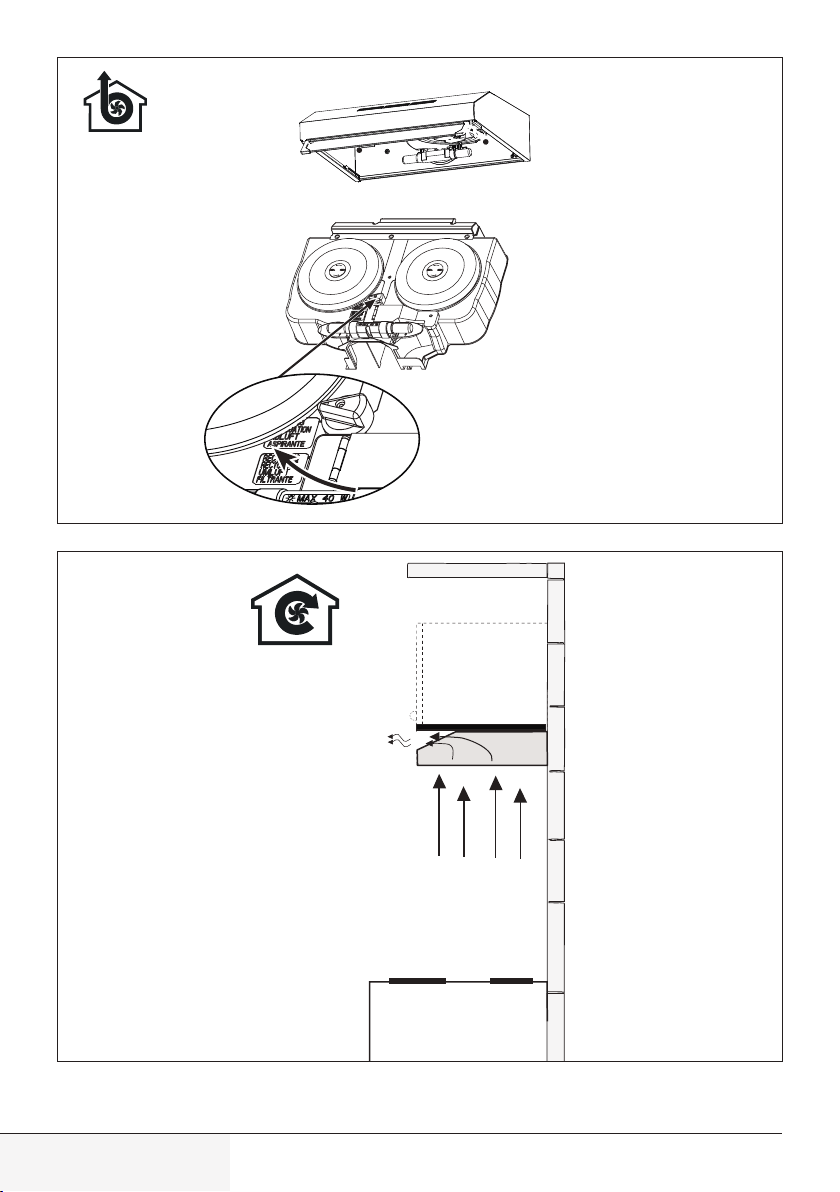

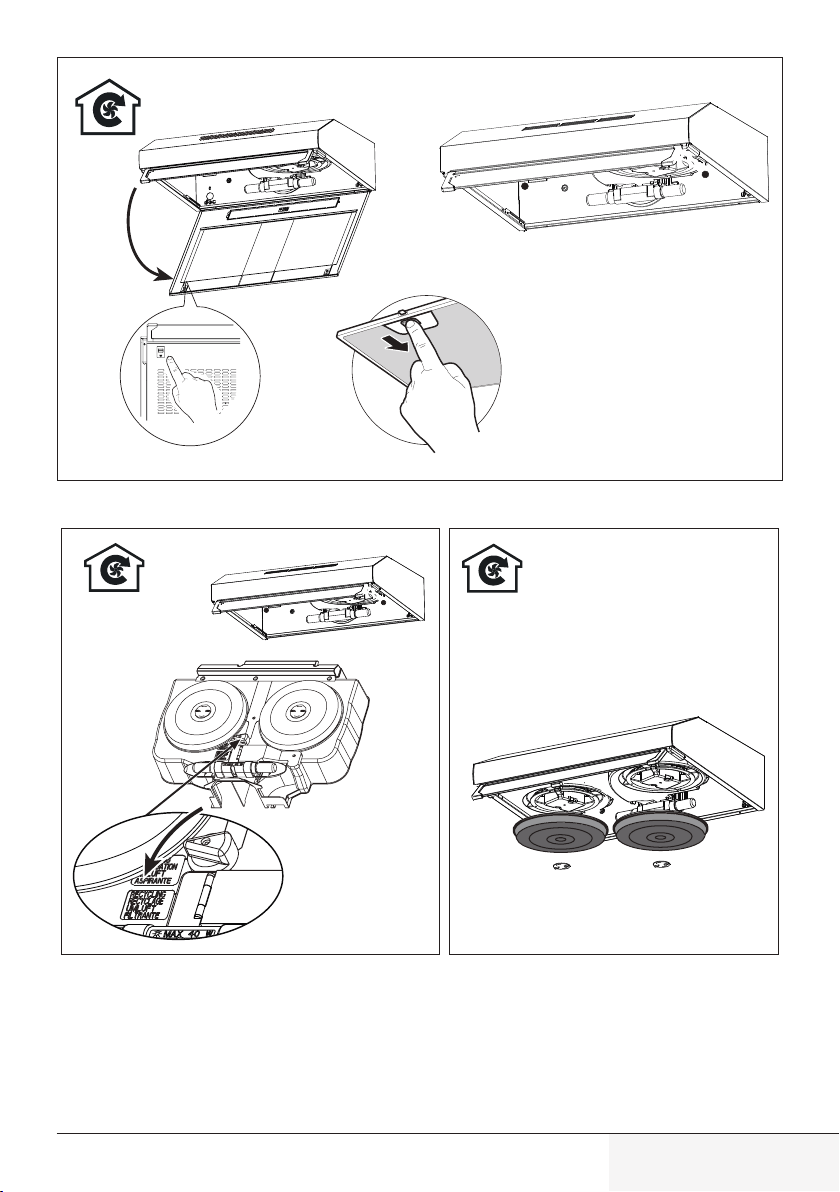

3.6 Operation without flue connection

• Air is filtered through the carbon filter and recirculated in the room. Carbon filter is used when it is impossible to use a flue in the house.

• In flueless use, remove the flaps inside the flue

adapter.

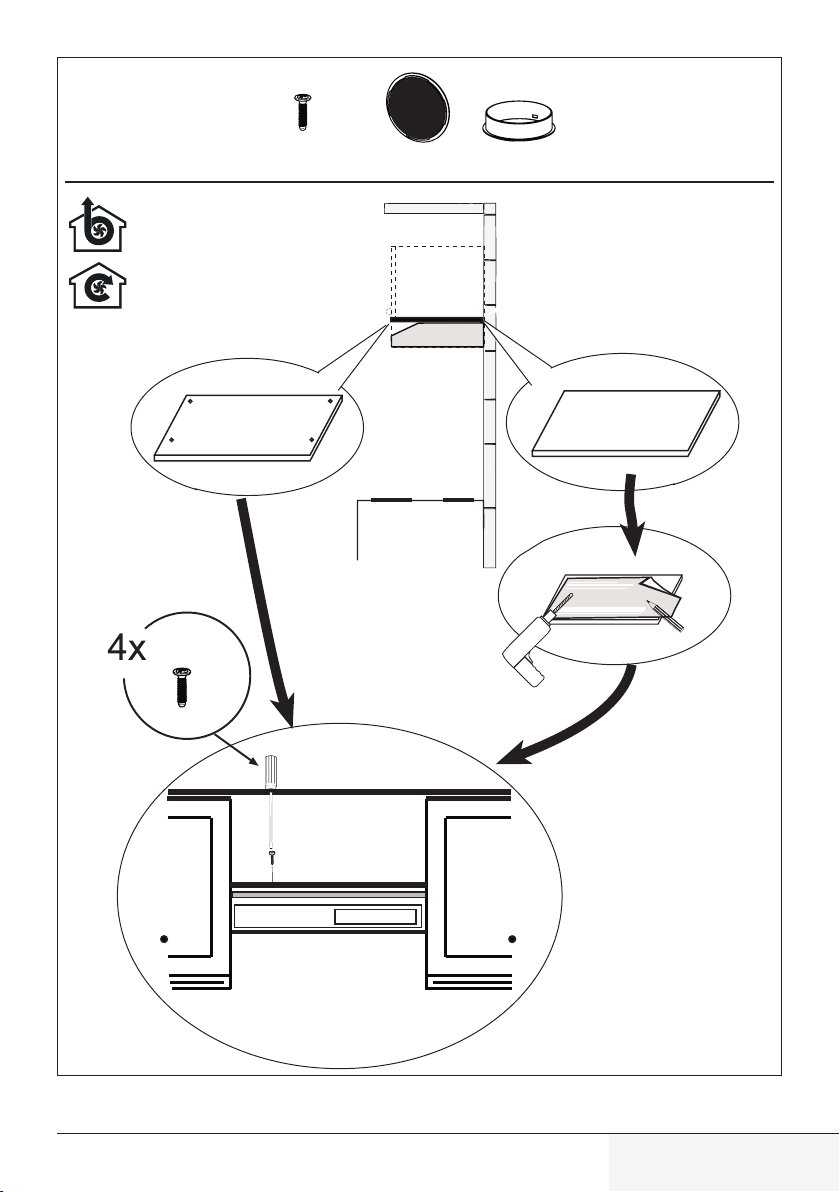

• Remove the oil filter. To install the carbon filter, fit

the filter to the tabs by centring it on the plastic piece on both sides of the fan body. Tighten it by turning right or left.

• Replace aluminium oil filter.

Luminous flux 400 lm

Correlated colour temperature

This product contains a light source of energy efficiency class “F”.

3000 K

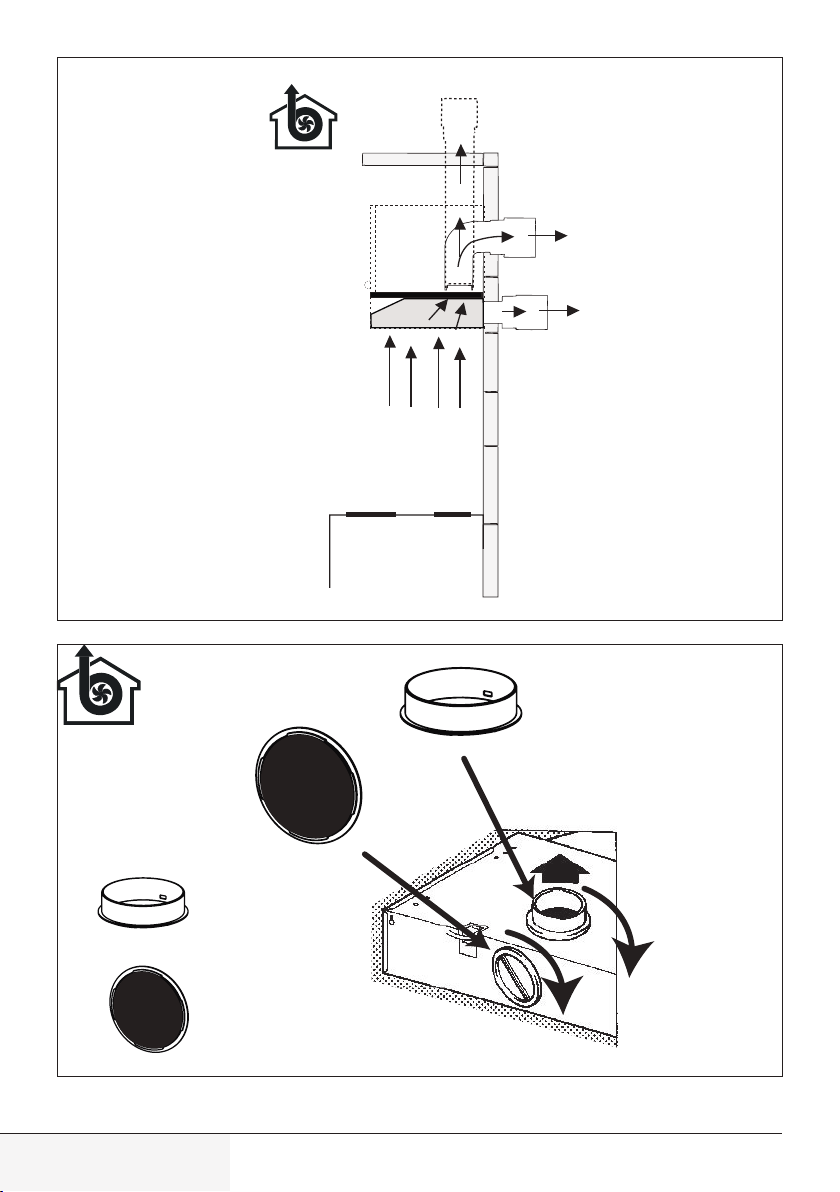

3.5 Operation with flue connection

• Vapour is extracted through the flue duct, which is fastened to the connection head on the hood.

• The diameter of the flue duct must be the same

as the connection ring. In horizontal settings, the pipe has to have a slight upward slope (around 10º) so that the air can exit the room easily.

10 / EN

Hood / User Manual

Page 11

4 Cleaning and maintenance

The device should be cleaned and maintained regularly. Failure to keep the device clean will adversely affect the service life of the device. For cleaning and maintenance, follow the instructions stated in the manual.

Before cleaning and maintenance, unplug the product or turn off the

Clean the hood using a damp cloth and a neutral liquid detergent.

4.1 Cleaning of grease filter

This filter captures particles in the air. You are recommended to clean your filter every month under normal usage conditions. First remove the grease filters for this process. Wash the filters with liquid detergent and rinse them with water and install them back after they get dry. Grease filters may get discolered as they are washed; this is normal and you don’t need to change your filter.

switch.

Non-compliance with the provisions associated with the cleaning of the device and replacement of the filters may result in a risk of fire. Therefore, it is recommended to follow the guidelines stated here. The manufacturer is not responsible for the engine damages or fires originating from the improper use.

4.2 Changing of carbon filter (Air circulation mode)

The hood can be fitted with an active carbon filter. The carbon filter is applied only in case the hood is not connected to the vent duct.

In any case it is necessary to replace the carbon filter at least every three months.

You can wash the grease filter in the

Hood / User Manual

dishwasher

CAUTION: In case of normal use, clean your filter once in a month.

WARNING:

• The carbon filter is never washed.

• Replace carbon filters once every 3 months.

• Carbon filter is available from Aut- horized Services.

11 / EN

Page 12

Installation of appliance

WARNING: Before starting the ins-

A B

For the installation of the hood, please contact the nearest Authorized Service.

It is the customer’s responsibility to prepare the location and electrical installation of the hood.

tallation, read the safety information on user manual.

WARNING: Failure to install with screws and stabilizers in accordance with these instructions may result in electric shock.

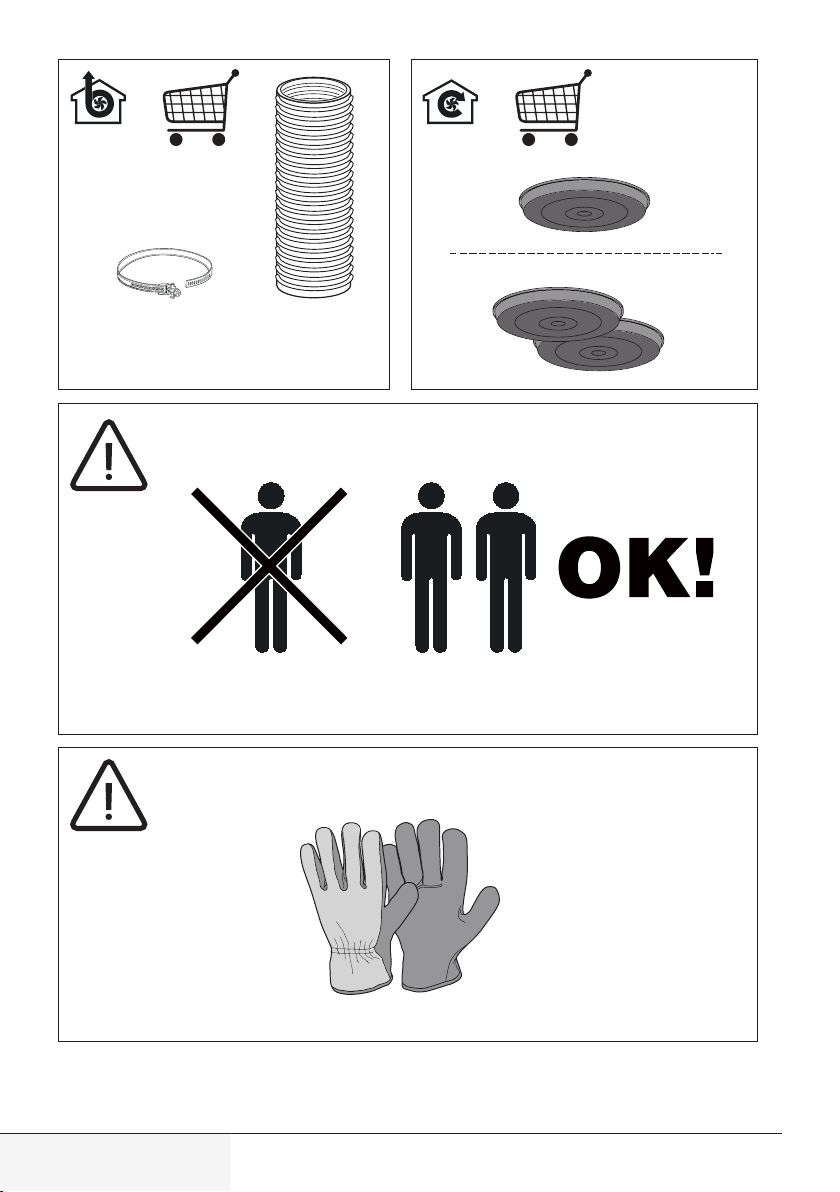

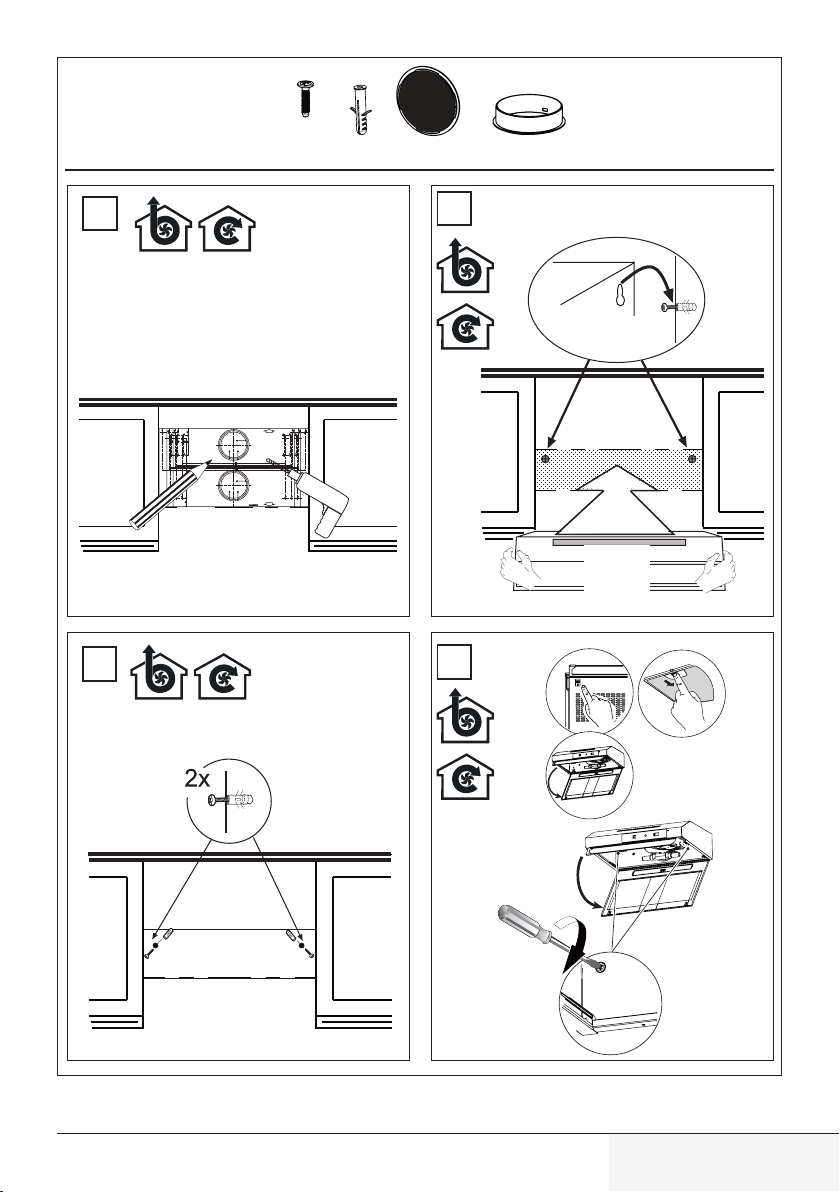

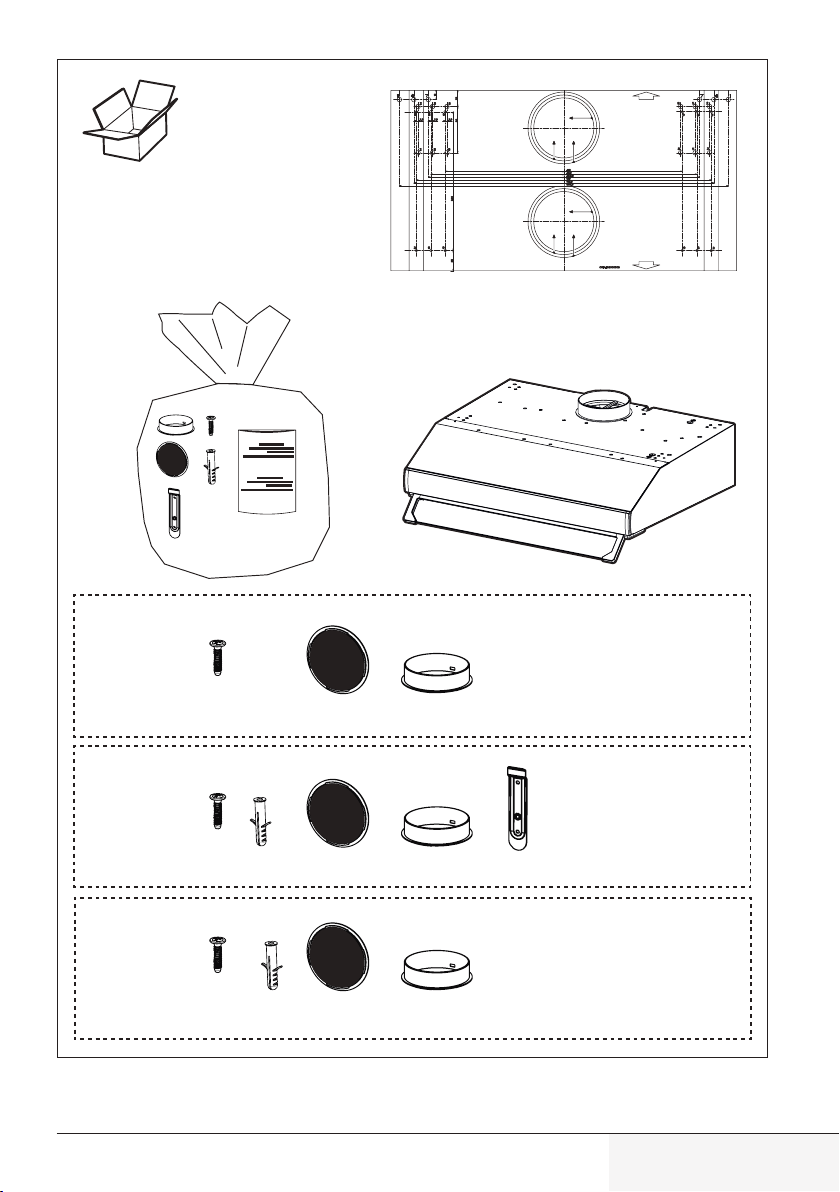

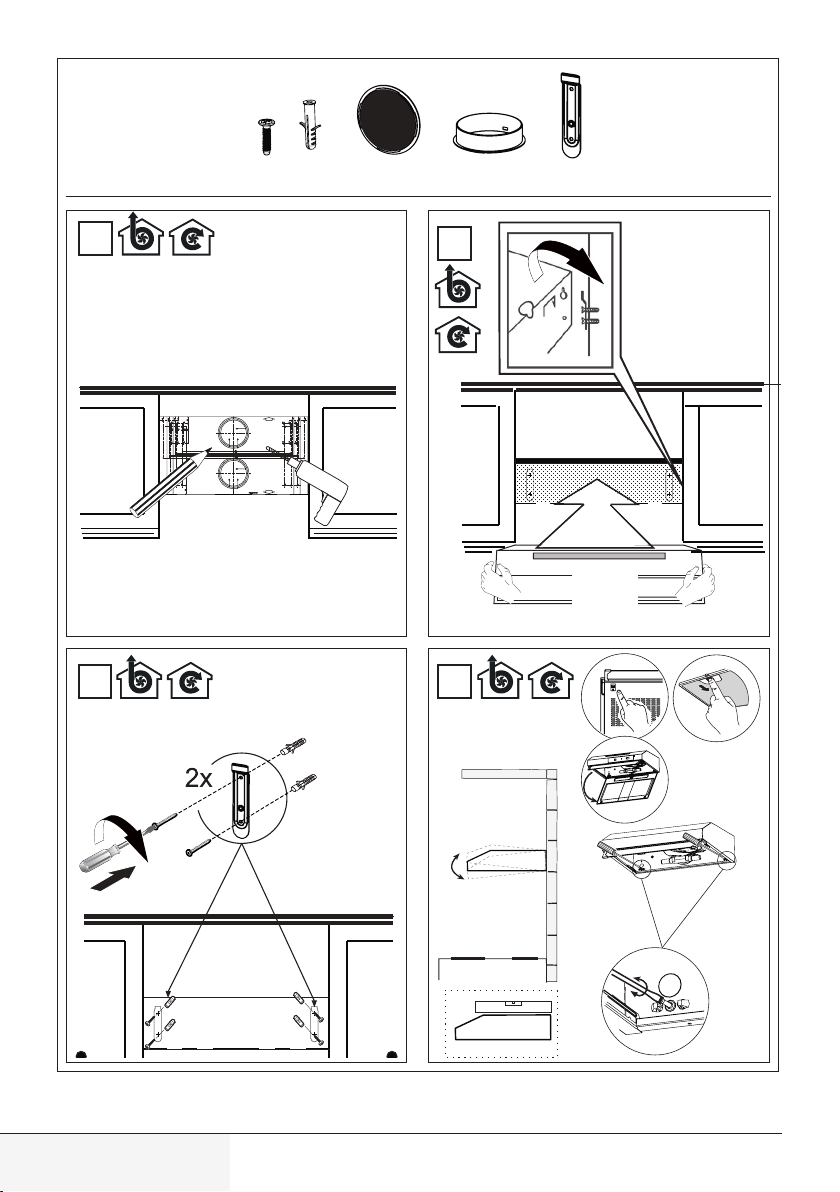

Please refer to page 29 for the installation guide.

5.1 Position of the appliance

• Distance between the cooker and the cooker hood must be considered prior to assembly. This distance should be 65 cm.

• Distance must be measured from the surface of grate for gas cookers,

• from surface of glass for electric cookers.

5.2 Installation accessories

( 2 X 2,9 X 12,7 )

Cooker Hood

User Manual

(4 X 4,2 X 44,4 )

1. Hood

2. 4 X 4,2 x 44,4 screws

3. Air outlet grille

4. 2 X 2,9 x 12,7 screws

5. User manual WARNING: Failure to install the

screws or fixing device in accordan-

ce with these instructions may result in electrical hazards.

AH 62

EN - RO

06-2422-8906640910-01M

5.3 Storage

• If you do not intend to use the appliance for a long time, please store it carefully.

• Please make sure that the appliance is unplug- ged, cooled down and totally dry.

• Store the appliance in a cool and dry place.

• Keep the appliance out of the reach of children

5.4 Handling and transportation

• During handling and transportation, carry the appliance in its original packaging. The packaging of the appliance protects it against physical damages.

• Do not place heavy loads on the appliance or the packaging. The appliance may be damaged.

• Dropping the appliance will render it non- operational or cause permanent damage.

12 / EN

Hood / User Manual

Page 13

6 Troubleshooting

Troubleshooting Reason Help

The product does not work. Check your fuse. Your fuse might be closed, make it work.

The product does not work. Check the electrical connection. The mains voltage should be between 220-

The product does not work. Check the electrical connection. Check if the other products in your kitchen are

The lighting lamp does not work.

The air intake of the product is poor.

Check the electrical connection. The mains voltage should be between 220-

Check the lamp switch. The lamp switch should be in the “on” position.

Check the lamps. The lamps of the product should not be faulty.

Check the aluminum filter. The aluminum filter should be cleaned at least

Check the air vent flue. The air vent flue should be in the ''on'' po-

Check the carbon filter. For products with carbon filters, the filter sho-

240 V.

working or not.

240 V.

once a month under normal conditions.

sition.

uld normally be changed every 3 months.

Hood / User Manual

13 / EN

Page 14

Vă rugăm să citiți mai întâi acest manual de utilizare!

Stimate client, Vă mulțumim pentru că ați ales acest produs Arctic. Sperăm să obțineți cele mai bune

rezultate de la aparatul dumneavoastră, care a fost fabricat la o calitate înaltă și cu tehnologie performantă. Din acest motiv, vă rugăm să citiți cu atenție și în întregime acest manual de utilizare și toate celelalte documente însoțitoare înainte de a utiliza aparatul și să le păstrați pentru consultări ulterioare. Dacă transmiteți produsul altei persoane, oferiți-i și manualul de utilizare. Urmați instrucțiunile și acordați atenție tuturor informațiilor și avertismentelor din manualul de utilizare.

Nu uitați că acest manual de utilizare poate fi aplicat și altor modele. Diferențele dintre modele sunt descrise în manual în mod explicit.

Semnificația simbolurilor

Următoarele simboluri sunt utilizate în diverse părți ale acestui manual de utilizare:

Informații importante și sugestii utile cu privire

la utilizare.

AVERTISMENT: Avertismente pentru situații periculoase referitoare la siguranța vieții și bunurilor.

AVERTISMENT: Avertisment pentru pericol de incendiu.

AVERTISMENT: Avertisment privind electrocutarea.

Clasă de protecție împotriva electrocutării.

Page 15

Instrucțiuni importante cu privire la siguranță și mediu

1.1 Siguranță generală

Instrucțiuni importante cu privire la siguranță Citiți cu atenție și păstrați-le pentru consultare ulterioară Această secțiune conține instrucțiuni privind siguranța, care vă vor proteja împotriva riscului de incendiu, electrocutare, expunere la scurgeri de microunde, vătămare corporală și pagube materiale. Nerespectarea acestor instrucțiuni atrage anularea garanțiilor acordate.

• Produsele de la Arctic sunt con-

forme standardelor de siguranță aplicabile; din acest motiv, în caz de defecțiune a produsului sau a cablului de alimentare, acestea trebuie reparate sau înlocuite de distribuitor, un centru de service sau un service similar specializat și autorizat, pentru evitarea oricărui pericol. Lucrările de reparații greșite sau efectuate de persoane necalificate pot cauza pericole sau riscuri utilizatorului.

• Acest aparat este destinat pentru

a fi utilizat în scop casnic și aplicații similare cum ar fi:

– Bucătării pentru personalul

din magazine, birouri sau alte

medii de lucru; – Ferme – De către clienți în hoteluri,

moteluri sau alte medii de tip

rezidențial; – Medii de tip pensiune.

• Utilizați acest produs doar pentru

uzul desemnat, așa cum este descris în acest manual.

• Producătorul nu își asumă răs-

punderea pentru daunele provocate de instalarea incorectă sau utilizarea greșită a produsului.

• Acest aparat poate fi utilizat de

către copii cu vârsta minimă de 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și de cunoștințe, dacă aceștia au fost supravegheați sau instruiți cu privire la utilizarea produsului într-un mod sigur și dacă înțeleg pericolele implicate.

• Copiii nu trebuie să se joace cu

aparatul. Operațiunile de curățare și întreținere nu trebuie să fie efectuate de către copii fără

Hotă / Manual de utilizare

15 / RO

Page 16

Instrucțiuni importante cu privire la siguranță și mediu

supraveghere.

• Distanța minimă dintre suprafe-

țele de susținere pentru vasele de gătit de pe plită și partea cea mai joasă a hotei trebuie să fie de 65 cm.

• Dacă instrucțiunile de instalare

a plitei cu gaz specifică distanțe mai mari decât cele de mai sus, se vor respecta instrucțiunile respective.

• Asigurați-vă că tensiunea de ali-

mentare corespunde cu informațiile furnizate pe plăcuța cu date tehnice a produsului.

• Nu utilizați aparatul atunci când

cablul de alimentare sau aparatul în sine este avariat.

• Nu strângeți, nu îndoiți și nu

frecați cablul de alimentare de margini tăioase, pentru a preveni avarierea acestuia. Feriți cablul de alimentare de suprafețele fierbinți și focul deschis.

• Utilizați produsul doar cu o priză

cu împământare.

• Amplasați aparatul astfel încât

ștecherul să fie întotdeauna accesibil.

• Nu atingeți lămpile dacă au

funcționat mult timp. Vă pot arde mâinile, deoarece vor fi fierbinți.

• Respectați reglementările sta-

bilite de autoritățile competente privind evacuarea aerului rezidual (acest avertisment nu este valabil la utilizarea fără coșul de fum).

• Folosiți produsul după ce ați

pus o oală, o tigaie etc. pe plită. În caz contrar, căldura ridicată poate cauza deformări în unele părți ale produsului.

• Opriți plita înainte de a lua oala,

tigaia etc. de pe aceasta.

• Nu lăsați ulei fierbinte pe plită. Ti-

găile cu ulei fierbinte pot provoca auto-combustia.

• Fiți atenți la perdele și huse,

deoarece uleiul poate lua foc în timp ce gătiți alimente cum ar fi cartofi prăjiți.

AVERTISMENT: Nu conectați produsul la priza de alimentare înainte de finalizarea instalării.

16 / RO

• Filtrul de grăsime trebuie înlocuit

cel puțin lunar. Filtrul de carbon trebuie înlocuit cel puțin o dată

Hotă / Manual de utilizare

Page 17

Instrucțiuni importante cu privire la siguranță și mediu

la 3 luni.

• Produsul trebuie curățat conform

manualului de utilizare. În cazul în care curățarea nu a fost efectuată conform manualului de utilizare, există risc de incendiu.

• Nu folosiți materiale de filtrare

care nu sunt rezistente la foc, în locul filtrului actual.

• Utilizați doar componentele ori-

ginale sau componentele recomandate de către producător.

• Nu folosiți produsul fără filtru și

nu scoateți filtrele în timp ce produsul funcționează.

• În cazul în care se produce o fla-

cără, opriți alimentarea produsului și aparatele de gătit.

• În cazul în care se produce o fla-

cără, acoperiți flacăra și nu utilizați apă pentru stingere.

• Înainte de fiecare curățare și

atunci când produsul nu este folosit, scoateți-l din priză.

• Presiunea negativă în mediu nu

trebuie să depășească 4 Pa (4 x 10 bari), în timp ce hota pentru plita electrică și aparatele care funcționează cu un alt tip

de energie decât electricitatea funcționează simultan.

• În mediul în care este folosit pro-

dusul, evacuarea dispozitivelor care funcționează pe combustibil lichid sau motorină, cum ar fi radiatorul, trebuie să fie complet izolată sau dispozitivul trebuie să fie de tip ermetic.

• La conectarea coșului de evacu-

are, folosiți țevi cu diametrul de 120 sau 150 mm. Racordul țevilor trebuie să fie cât mai scurt posibil și să aibă cât mai puține coturi.

• Pericol de sufocare! Păstrați ma-

terialele de ambalare la loc inaccesibil copiilor.

ATENȚIE: În timpul utilizării cu aparate de gătit, piesele accesibile se pot încinge.

• Evacuarea hotei nu trebuie să fie

conectată la canalele de aer care includ alte tipuri de fum.

• Ventilația în cameră poate fi insu-

ficientă atunci când hota pentru plita electrică este folosită simultan cu dispozitive care funcționează cu gaz sau alți combustibili

Hotă / Manual de utilizare

17 / RO

Page 18

Instrucțiuni importante cu privire la siguranță și mediu

(nu se aplică neapărat în cazul aparatelor care doar evacuează aerul înapoi în cameră).

• Obiectele plasate pe produs pot

să cadă. Nu amplasați nici un obiect pe aparat.

• Nu flambați alimente sub produs.

AVERTISMENT: Îndepărtați foliile

de protecție înainte de a instala hota.

• Nu lăsați niciodată focul deschis

la intensitate mare sub hotă când aceasta funcționează.

• Friteuzele trebuie supravegheate

permanent în timpul folosirii: uleiul supraîncălzit se poate aprinde.

1.2 Conformitate cu Directiva DEEE și eliminarea deșeurilor:

Eliminarea corespunzătoare a electrocasnicelor uzate ajută la prevenirea posibilelor consecințe negative pentru mediu și sănătatea umană.

1.3 Conformitatea cu Directiva RoHS

Produsul pe care l-ați achiziționat este conform cu Directiva RoHS UE (2011/65/UE). Produsul nu conține materiale dăunătoare sau interzise specificate în Directivă.

1.4 Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile, în conformitate cu reglementările naționale de mediu. Nu

eliminați ambalajul împreună cu deșeurile menajere sau de alt tip. Transportați-le la punctele de colectare a ambalajelor desemnate de către autoritățile locale.

Acest produs este conform cu Directiva DEEE a UE (2012/19/EU). Acest produs poartă un simbol pentru deșeuri de echipamente electrice (DEEE).

Acest simbol indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere la sfârșitul duratei sale de utilizare. Dispozitivul

uzat trebuie returnat către un punct oficial de colectare pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colectare contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produsul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electrocasnicelor vechi.

18 / RO

Hotă / Manual de utilizare

Page 19

Aspect general

2.1 Prezentare generală

12345

1. Corp

2. Filtru de grăsime

3. Iluminat

4. Panou de control

5. Coș

Hotă / Manual de utilizare

2.2 Date tehnice

Model Tensiune alimentare Alimentare lampă Putere motor Debit – 3. Nivel Clasa de izolație a motorului Clasa de izolație

AH 62 - AHSD 6131 B 220-240V ~ 50 Hz 4 W 230 W 380 m³/h Clasa F Clasa II

19 / RO

Page 20

Funcționarea aparatului

3.1 Controlul aparatului

CHEIE FUNCŢIE L : Lumină On

/ Off

V : Buton de viteză

Pornește și stinge sistemul de iluminat.

Setează viteza de funcționare a extractorului:

0. Viteza oprește motorul extractorului.

1. Viteză mică, utilizată pentru o schimbare continuă și silentioasă a aerului în prezența vaporilor ușori de gătit.

2. Viteză medie, potrivită pentru majoritatea condițiilor de funcționare, având în vedere raportul optim flux de aer tratat/nivel de zgomot.

3. Viteza maximă, utilizată pentru eliminarea celei mai mari emisii de vapori de gătit, inclusiv perioade lungi.

oarece va funcționa mai eficient atunci când îi asigurați o admisie suficientă de aer.

• Setați aparatul la nivelul de aspirație puternică înainte de formarea aburului, în cazurile în care știți că se va forma mult abur. Așadar, reduceți consumul de energie folosind aparatul pentru o perioadă mai scurtă de timp, deoarece va avea o admisie suficientă de aer.

• Țineți capacele vaselor de gătit închise pentru a reduce degajarea aburului.

3.3 Utilizarea hotei

• Hota este dotată cu un motor cu setări de viteză diferite.

• Pentru performanțe mai bune, vă recomandăm să utilizați vitezele reduse în condiții normale și vitezele mari în caz de mirosuri și vapori puternici.

• Puteți porni hota apăsând tasta de viteză dorită. (V1, V2, V3)

• Puteți ilumina zona de gătit apăsând butonul „L” ( )

3.4 Înlocuirea becului

3.2 Funcționarea eficientă din punct de vedere energetic în termeni de economisire Folosire

• Când folosiți hota, ajustați setările de viteză con- form vaporilor și intensității mirosului, pentru a economisi energie.

• Folosiți viteze mici (1-2) în condiții normale și viteze mari (3) pentru mirosuri intense și vapori.

• Lămpile de pe hotă sunt plasate pentru ilumina- rea zonei de gătit.

• Folosirea lor pentru lumina ambientală va pro- duce consul de energie inutil și lumină insuficientă.

• Pentru ca aparatul să consume mai puțină ener- gie, utilizaţi-l la o viteză redusă.

• Aparatul va consuma mai puţină energie, de-

20 / RO

• Înainte de a înlocui becurile, de- conectați hota de la sursa de alimentare.

• Nu atingeți becurile atunci când sunt fierbinți.

• Nu atingeți direct cu mâinile becul înlocuit.

Puteți procura becuri de la agenții de service autorizați.

Hotă / Manual de utilizare

Page 21

Funcționarea aparatului

Lampă

Putere 4 W Priză E14 Voltaj 220 - 240 V Dimensiune DRBB/F-4-220-

240-E14-35/100

Codul ILCOS 35x100 mm Flux de lumină 400 lm Temperatură de culoare

corespondentă

Acest produs conține o sursă de lumină din clasa de eficiență energetică “F”.

3000 K

3.6 Funcționare fără racordare la tubul de evacuare

• Aerul este filtrat prin filtrul de carbon și recirculat în cameră. Filtrul de carbon este utilizat atunci când este imposibil de utilizat un tub în casă.

• În cazul utilizării fără tub de evacuare, îndepăr-

tați clapetele din interiorul adaptorului pentru tubul de evacuare.

• Scoateţi filtrul de ulei. Pentru a instala filtrul de

carbon, montați filtrul pe clapete centrându-l pe piesa din plastic de pe ambele părți ale corpului ventilatorului. Strângeți-l prin rotirea spre dreapta sau spre stânga.

• Înlocuiți filtrul de ulei de aluminiu.

3.5 Funcționare cu racordare la tubul de evacuare

• Vaporii sunt extrași prin con- ducta de evacuare, care este fixată pe capul de conectare de pe hotă.

• Diametrul conductei de evacuare trebuie să fie

același cu cel al inelului de conectare. În setări orizontale, țeava trebuie să aibă o ușoară pantă ascendentă (aproximativ 10º), astfel încât aerul să poată ieși cu ușurință din cameră.

Hotă / Manual de utilizare

21 / RO

Page 22

Curățarea șı întreținerea

Dispozitivul trebuie curățat și întreținut în mod regulat. Dacă aparatul nu este păstrat curat durata de viață a acestuia va fi afectată negativ. Pentru curățare și întreținere, urmați instrucțiunile specificate în manual.

Înainte de curățare și întreținere, deconectați produsul sau opriți în-

Curățați hota utilizând o cârpă umedă și un detergent lichid neutru.

trerupătorul.

Nerespectarea prevederilor legate de curățarea aparatului și înlocuirea filtrelor poate duce la producerea de incendii. Prin urmare, se recomandă să urmați instrucțiunile specificate aici. Producătorul nu este responsabil pentru defecţiunile motorului sau incendiile cauzate de utilizarea necorespunzătoare.

4.2 Înlocuirea filtrelor de carbon (modul de circulație a aerului)

4.1 Curățarea filtrelor de ulei de aluminiu

Filtrul de ulei din aluminiu este utilizat pentru a reține particulele de ulei din aer. Filtrele de aluminiu își pot schimba culoarea după curățarea repetată. Acest lucru este normal și filtrele nu trebuie înlocuite.

De asemenea, puteți spăla filtrele de ulei din aluminiu în mașina de

22 / RO

spălat.

ATENŢIE: În caz de utilizare normală, curățați filtrul de ulei din aluminiu o dată pe lună.

Hota poate fi echipată cu un filtru de cărbune activ. Filtrul de carbon se aplică numai în cazul în care hota nu este conectată la conducta de aerisire.

ATENŢIE

• Filtrul de carbon nu trebuie spălat niciodată.

• Înlocuiți filtrele de carbon o dată la 3 luni.

• Puteți obține filtrul de carbon de la vânzătorii autorizați.

Hotă / Manual de utilizare

Page 23

Instalarea aparatului

AVERTISMENT: Înainte de a începe

Pentru instalarea hotei, vă rugăm să contactați cel mai apropiat serviciu autorizat.

Este responsabilitatea clientului să pregătească locația și instalarea electrică a hotei.

instalarea, citiți informaţiile de siguranță din Manualul utilizatorului.

AVERTISMENT: Neinstalarea cu șuruburi și stabilizatori în conformitate cu aceste instrucțiuni poate duce la electrocutare.

Vă rugăm să consultați pagina 29 pentru ghidul de instalare.

5.1 Poziția aparatului

5.1 Accesorii pentru montare

( 2 X 2,9 X 12,7 )

(4 X 4,2 X 44,4 )

1. Hota

2. Şuruburi 4 X 4,2 X 44,4

3. Grila de evacuare a aerului

4. Şuruburi 2 X 2,9 X 12,7

5. Manual de utilizare

Cooker Hood

User Manual

AH 62

EN - RO

06-2422-8906640910-01M

5.2 Depozitarea

• Dacă nu doriți să utilizați aparatul pentru o peri- oadă lungă de timp, depozitați-l cu grijă.

• Asigurați-vă că aparatul este decuplat, că s-a răcit complet și că este perfect uscat.

• Depozitați aparatul într-un loc uscat și rece.

• Nu lăsați aparatul la îndemâna copiilor

• Distanța dintre aragaz și hotă trebuie luată în considerare înainte de asamblare. Această distanță trebuie să fie de 65 cm.

• Distanța trebuie măsurată de la suprafața grăta- rului pentru aragazuri pe gaz,

• de la suprafața sticlei pentru aragazuri electrice.

Hotă / Manual de utilizare

5.3 Manevrarea și transportul

• În timpul manevrării și transportului, transportați produsul în ambalajul său original. Ambalajul aparatului îl protejează împotriva deteriorării fizice.

• Nu plasați obiecte grele pe aparat sau pe amba- laj. Aparatul poate fi deteriorat.

• Căderea aparatului îl poate face nefuncțional sau poate provoca daune permanente.

23 / RO

Page 24

Depanarea

Problemă Cauză Soluție

Produsul nu funcționează. Verificați siguranța dvs. Dacă siguranța dvs. este închisă, deschideți-o.

Produsul nu funcționează. Verificați conexiunea electrică. Tensiunea rețelei trebuie să fie între 220 și 240 V.

Produsul nu funcționează. Verificați conexiunea electrică. Verificați dacă și celelalte aparate din bucătărie

funcționează.

Lampa de iluminare nu funcționează.

Admisia de aer a produsului este slabă.

Verificați conexiunea electrică. Tensiunea rețelei trebuie să fie între 220 și 240 V.

Verificați comutatorul lămpii. Comutatorul pentru lampă trebuie să fie în poziția

„on” (pornit).

Verificați becurile. Becurile produsului nu trebuie să fie defecte.

Verificați filtrul de aluminiu. În condiții normale de funcționare, filtrul de ulei

din aluminiu trebuie curățat cel puțin o dată pe lună.

Verificați tubul de evacuare a aerului.

Verificați filtrul de carbon. Pentru produsele cu filtre de carbon, filtrul tre-

Tubul de evacuare a aerului trebuie să fie în poziția „on” (pornit).

buie schimbat în mod normal la fiecare 3 luni.

24 / RO

Hotă / Manual de utilizare

Page 25

CERTIFICAT DE GARANŢIE

Importator: ARCTIC S.A., Găeşti, Dâmboviţa, str. 13 Decembrie nr. 210, email: oﬃ[email protected]

TIP: Aragaz Cuptor încorporabil

Model / Serie: .........................................................................................................................................

VÂNZĂTOR

Nr. factură:................................................................................................Data: ......................................................

Vânzător (ﬁrma, localitatea): .................................................................................................................................

CUMPĂRĂTOR

Nume ..........................................................................................Localitatea .................................................................................

Str. ........................................................................................................Nr. ........Bloc .............Sc. ............Et. ..............Ap. ...........

Judeţ ...................................................... Telefon ...........................................E-mail ....................................................................

S-a efectuat proba de funcţionare a aparatului, s-a prezentat modul de folosire, s-au predat instrucţiunile de utilizare şi toate accesoriile. Am primit aparatul în perfectă stare de funcţionare.

Stimaţi clienţi, La cumpărare vă recomandăm să solicitaţi efectuarea probei de funcţionare şi să veriﬁcaţi existenţa instrucţiunilor de utilizare şi a accesoriilor. Pentru a putea beneﬁcia de toate avantajele produselor şi serviciilor noastre vă rugăm:

- să citiţi cu atenţie şi să respectaţi recomandările prezentate în “Instrucţiunile de utilizare”.

- să păstraţi cu grijă acest certiﬁcat pentru a-l putea prezenta (împreună cu documentul ﬁscal de achiziţie), personalului SERVICE ARCTIC, la orice sesizare efectuată în perioada de garanţie. Vă mulţumim că aţi optat pentru cumpărarea unui produs Arctic!

Tensiune de alimentare/frecvenţă: 220-240V~, 50-60Hz

Plită încorporabilă

Hotă

Garanţia legală de conformitate

Durata medie de utilizare a produsului este de 10 ani! Perioada de garanţie legală de conformitate este de 2 ani de la livrarea produsului*,

*prin „produs” se înţelege „bun” conform OUG nr. 140/2021¹

Perioada de garanţie legală de conformitate pentru conţinutul digital sau serviciul digital în cazul bunurilor cu elemente digitale pentru care contractul de vânzare-cumpărare prevede furnizarea continuă de conţinut digital sau a serviciului digital pe durată determinată este de: a) 2 ani de la livrare, respectiv de la livrarea bunului – pentru produse cu durata medie de utilizare de 5 ani (art. 9 (3) din OUG nr. 140/2021); b) 5 ani de la livrare, respectiv de la livrarea bunului – pentru produse cu durata medie de utilizare mai mare de 5 ani (art. 9 (3) din OUG nr. 140/2021); c) Pe tot parcursul perioadei de furnizare a conţinutului / serviciului digital – pentru furnizare continuă a conţinutului / serviciului digital pe o perioadă mai mare de 5 ani (art. 9 (4) din OUG nr. 140/2021).

¹Ordonanţă de urgenţă 140/2021 privind anumite aspecte referitoare la contractele de vânzare de bunuri

Service-ul acestui produs este asigurat de ARCTIC S.A. cu sediul în Găeşti, Dâmboviţa, str. 13 Decembrie nr. 210. • *9010 • www.arctic.ro • e-mail: [email protected] Program Call Center: Luni - Vineri 08:30 - 20:00; Sâmbătă 08:30 - 17:00

Page 26

Remedii incluse în garanţia legală de conformitate conform OUG nr. 140/2021

Consumatorii pot să opteze pentru o anumită măsură corectivă în cazul în care

cu cealaltă măsură corectivă disponibilă, ar impune vânzătorului costuri care ar ﬁ

alternativă ar putea ﬁ executată fără vreun inconvenient semniﬁcativ pentru consumator)

Orice neconformitate cauzată de instalarea incorectă a bunurilor este considerată ca

Orice neconformitate care este constatată în termen de un an de la data la care bunurile

(vă rugăm să aveţi în vedere prevederile de mai jos)

ARCTIC garantează toate drepturile legale prevăzute de OUG nr. 140/2021 în beneﬁciul consumatorilor cu privire la garanţia legală de conformitate. Dispoziţiile prezentului certiﬁcat de garanţie legală de conformitate se completează, în mod corespunzător, cu dispoziţiile OUG nr. 140/2021.

În caz de neconformitate, consumatorul are dreptul de a beneﬁcia de aducerea în conformitate a bunurilor, de a beneﬁcia de o reducere proporţională a preţului sau de a obţine încetarea contractului, în condiţiile legii - art. 11 (1).

neconformitatea bunurilor este constatată la scurt timp după livrare, fără a depăşi 30 de zile calendaristice - art. 11 (7). Pentru ca bunurile să ﬁe aduse în conformitate, consumatorul poate opta între reparaţie şi înlocuire, cu excepţia cazului în care măsura corectivă aleasă ar ﬁ imposibilă sau, în comparaţie

disproporţionate, luând în considerare toate circumstanţele (ex. valoarea bunurilor în cazul în care nu ar ﬁ existat neconformitatea, gravitatea neconformităţii sau dacă măsura corectivă

- art. 11 (2).

Instalarea incorectă a bunurilor (art. 7).

reprezentând o neconformitate a bunurilor, în oricare din următoarele situaţii:

a) instalarea face parte din contractul de vânzare şi a fost realizată de vânzător sau sub răspunderea vânzătorului; b) instalarea, destinată să ﬁe realizată de consumator, a fost realizată de acesta şi instalarea incorectă s-a datorat unor deﬁcienţe în instrucţiunile de instalare furnizate de vânzător sau, în cazul bunurilor cu elemente digitale, de către vânzătorul sau furnizorul conţinutului digital sau al serviciului digital.

Proba neconformităţii.

(inclusiv cele cu elemente digitale) au fost livrate este prezumată a ﬁ existat deja în momentul livrării bunurilor până la proba contrarie sau cu excepţia cazului în care această prezumţie este incompatibilă cu natura bunurilor sau cu natura neconformităţii - art. 10 (1).

În cazul bunurilor cu elemente digitale pentru care contractul de vânzare prevede furnizarea continuă de conţinut digital sau de servicii digitale pentru o anumită perioadă, sarcina probei cu privire la conformitatea conţinutului digital sau a serviciului digital pe parcursul perioadelor de garanţie legală îi revine vânzătorului în cazul unei neconformităţi care este constatată pe parcursul acestei perioade - art. 10 (3).

Remediere prin reparaţie.

În cazul în care neconformitatea este remediată prin reparaţie, termenele de garanţie legală se prelungesc cu timpul de nefuncţionare a bunului, din momentul la care a fost adusă la cunoştinţa vânzătorului lipsa de conformitate până la predarea efectivă a bunului în stare de utilizare normală către consumator - art. 12 (6).

Page 27

Remediere prin înlocuire.

În cazul în care neconformitatea este remediată prin înlocuire, pentru bunurile care înlocuiesc bunurile neconforme, termenele legale de garanţie pentru produsul înlocuit încep să curgă de la data înlocuirii cu noul produs - art. 12 (7).

Reducerea preţului și Încetarea contractului. Consumatorul are dreptul ﬁe să obţină o reducere proporţională a preţului în conformitate cu legea, ﬁe să obţină încetarea contractului de vânzare în condiţiile legii, în oricare dintre următoarele cazuri - art. 11(4):

a) vânzătorul nu a ﬁnalizat reparaţia sau înlocuirea sau, după caz, nu a ﬁnalizat reparaţia sau înlocuirea potrivit prevederilor legii sau vânzătorul a refuzat să aducă în conformitate bunurile potrivit prevederilor legii; b) se constată o neconformitate, în poﬁda eforturilor vânzătorului de a o remedia; c) neconformitatea este de o asemenea gravitate încât justiﬁcă o reducere de preţ sau dreptul la încetarea imediată a contractului de vânzare; d) vânzătorul a declarat că nu va aduce bunurile în conformitate într-un termen rezonabil sau fără inconveniente semniﬁcative pentru consumator ori acest lucru reiese clar din circumstanţele cazului.

Consumatorul are dreptul de a suspenda plata unei părţi restante din preţul bunurilor sau a unei părţi a acesteia până în momentul în care vânzătorul îşi va ﬁ îndeplinit obligaţiile care îi revin în temeiul legii - art. 11(6). Reducerea de preţ este proporţională cu diminuarea valorii bunurilor primite de consumator în comparaţie cu valoarea pe care bunurile ar avea-o dacă ar ﬁ în conformitate - art.13.

Încetarea contractului: a) nu poate ﬁ solicitată dacă vânzătorul dovedește că neconformitatea este minoră; b) poate ﬁ solicitată pentru totalitatea bunurilor achiziţionate și livrate, deși motivul de încetare vizează doar anumite bunuri, în cazul în care consumatorului nu i se poate pretinde în mod rezonabil să accepte să păstreze numai bunurile conforme; c) determină obligaţia consumatorului de a returna vânzătorului bunurile, pe cheltuiala vânzătorului; d) determină obligaţia vânzătorului de a rambursa consumatorului preţul plătit pentru bunuri la primirea bunurilor sau a unei dovezi prezentate de consumator că bunurile au fost returnate; vânzătorul va folosi aceleaşi modalităţi de plată ca şi cele folosite de consumator pentru tranzacţia iniţială, cu excepţia cazului în care consumatorul a fost de acord cu o altă modalitate de plată şi cu condiţia de a nu cădea în sarcina consumatorului plata de comisioane în urma rambursării.

Garanţia legală pentru viciu ascuns este aplicabilă în condiţiile legii, conform OG nr. 21/1992 (revizia 2) privind protecţia consumatorului, OUG nr. 140/2021 şi Codului Civil. Viciul ascuns reprezintă deﬁcienţa calitativă a unui produs livrat sau a unui serviciu prestat care nu a fost cunoscută şi nici nu putea ﬁ cunoscută de către consumator prin mijloacele obişnuite de veriﬁcare.

Page 28

CLIENT

SERVICE

Efectuarea veriﬁcării

termenului

Prelungirea

de garanţie

componenta înlocuită

Reparaţia curentă şi/sau

Cauza

întârzierii

Reparat

aparatului

Data ridicării

Programat

în reparaţie

Data primirii

Data

UNITĂŢILE SERVICE ALE ARCTIC S.A. EXECUTĂ REPARAŢII ÎN TERMENUL DE GARANŢIE ŞI ÎN AFARA ACESTUIA

Reclamaţiei

Nr.

crt.

- piesele şi accesoriile care prezintă lovituri, zgârieturi, spărturi sau deformări din vina exclusivă a consumatorului.

Pentru orice defecţiune aparută în perioada de garanţie legală, apelaţi la vânzător (respectiv, prin magazinul de unde a fost achiziţionat produsul sau direct prin Call Center

Arctic). Prelungirea termenului de garanţie se va înscrie în certiﬁcatul de garanţie de către unitatea SERVICE care a efectuat reparaţia. Garanţia acoperă repararea şi/sau

înlocuirea pieselor constatate ca neconforme în sensul OUG nr. 140/2021 (necauzate de consumator) de către tehnicienii Service Arctic.

Termenul de realizare a operaţiilor de reparare, înlocuire sau întreţinere este de 15 zile calendaristice de la data la care cumpărătorul a sesizat lipsa de conformitate către

vânzător (respectiv, prin magazinul de unde a achiziţionat produsul sau direct prin Call Center Arctic).

Reparaţiile / înlocuirile se efectuează cu respectarea următoarelor condiţii - art. 12(1)-(5) din OUG nr. 140/2021:

a) fără costuri și fără vreun inconvenient semniﬁcativ pentru consumator, ţinând seama de natura bunurilor şi de scopul pentru care consumatorul a solicitat bunurile în cauză;

b) consumatorul pune bunurile la dispoziţia vânzătorului, iar vânzătorul preia bunurile înlocuite pe propria cheltuială;

c) obligaţia de a repara sau înlocui bunurile include, după caz, demontarea bunurilor neconforme şi instalarea bunurilor de înlocuire sau a bunurilor reparate sau suportarea

costurilor aferente demontării şi instalării;

CONDIŢII SUPLIMENTARE DE GARANŢIE LEGALĂ DE CONFORMITATE:

d) consumatorul nu este obligat să plătească pentru utilizarea normală a bunurilor înlocuite în perioada care a precedat înlocuirea acestora.

PRODUSUL NU BENEFICIAZĂ DE GARANŢIE LEGALĂ DE CONFORMITATE ÎN URMĂTOARELE CAZURI:

Reclamaţiile referitoare la aspectele prevăzute mai jos, se rezolvă numai contra cost :

1. Nu au fost respectate instrucţiunile de transport, manipulare, instalare, utilizare şi întreţinere prescrise.

2. Subansamblurile şi accesoriile casabile care se deteriorează în timpul transportului vor ﬁ înlocuite de vânzător (în cazul în care transportul e asigurat de vânzător

sau sub responsabilitatea acestuia).

3. Garanţia nu se acordă subansamblelor şi accesoriilor casabile ale produselor care suferă deteriorări din vina exclusivă a consumatorului.

4. Tensiunea de alimentare are valori care nu se încadrează în limitele prevăzute de standarde (SR EN 50160).

5. Instalaţia electrică a utilizatorului prezintă improvizaţii sau neconformităţi.

6. Produsul a fost folosit în alte scopuri decât cel pentru care a fost proiectat.

7. Produsul a suportat intervenţii (reparaţii, modiﬁcări) din partea unor persoane neautorizate de producător.

Drepturile consumatorului sunt cele prevăzute în OUG nr. 140/2021 și OG 21/1992 (republicată).

În cadrul acestui proces, Arctic vă prelucrează date cu caracter personal, cu respectarea legilor aplicabile privind conﬁdenţialitatea și protecţia datelor. Pentru informaţii

complete despre modul în care vă prelucrăm datele, precum și despre drepturile dumneavoastră, vă rugăm să consultaţi secţiunea “Protecţia datelor personale”, accesând

site-ul nostru la adresa https://www.arctic.ro/.

Page 29
