Page 1

AHI 60 B

Cooker Hood / Instructions Manual

Hotă de bucătărie / Manual de Instructiuni

Page 2

Our Dear Customer, We wish our product, which has been produced in modern facilities and which has

been passed through strict quality control to provide you the best efficiency. For this, we kindly request you to read the whole of this guide very carefully before using your prduct and to keep it as a source of reference.

Meanings of the Symbols

Following symbols are used in the various section of this manual:

Important information and useful hints about

usage.

WARNING: Warnings for dangerous situations concerning the safety of life and property.

Warning for electric shock.

This product has been manufactured in environmental friendly modern plants without giving any harm to the nature.

This appliance conforms to the WEEE regulation.

It does not contain PCB.

Page 3

CONTENTS

ENGLISH 05-14

ROMÂNĂ 15-26

Hood / User Manual

3 / EN

Page 4

Important safety and environmental

instructions

This section contains safety instructions that will help protect from risk of personal injury or property damage. Failure to follow these instructions invalidates the granted warranty.

1.1 General safety

• This Operation Manual shall be

maintained, in order to be able to use it in every further moment.

• The device may be used by the

children in the age of at least 8 years, and by the persons with limited physical, mental abilities, or by persons with a lack of experience in device operation, provided that the due supervision or training in terms of the safe device operation was ensured, in order to make clear all the related risks.

• Read this Operation Manual

attentively, as it contains the detailed information regarding the installation, assembly and maintenance of the hood.

• The hood appearance may differ

from the hood presented at drawings in this Manual, however all recommendations regarding the operation, maintenance and assembly of the hood remain unchanged.

• Do not make any electrical or

mechanical changes in the hood construction.

• Do not connect the device to power

before finishing the assembly.

• Any assembly or maintenance

operations shall be performed in the protective gloves.

• Do not use the hood without the

correctly installed filter.

• The assembly non-complying with

this Operation Manual, may cause the electrical shock danger.

• Do not use the open flame under

the kitchen hood.

• The meals cooked on the fat base

shall be constantly controlled, as overheated fat may flame out easily.

4 / EN

Hood / User Manual

Page 5

Important safety and environmental

instructions

• The air sucked by the hood may

not be withdrawn into the chimney channel used for extraction of the combustion gases from gas or other fuel devices (does not apply to the closed circuit hoods).

• If any other non-electric devices

are used in the house besides the hood (for example, liquid fuel furnaces, blowthrough heaters, boilers), the sufficient ventilation of air (air supply) shall be ensured.

• Do not disconnect the plug from

the socket drawing the power cable.

• The power cable may not touch

the hot surface.

• Do not start the device if the power

cable is damaged.

• The replacement of the damaged

power cable may be performed by the manufacturer; the service maintenance shall be performed by the qualified technician.

• The hood shall be cleaned both

inside and outside, at least monthly, or every 35 hours of hood operation. Each time, before the hood cleaning, the hood shall be disconnected from the power (disconnect the power cable plug or turn off the safety levers).

• The children shall not play with the

device.

• The children without the

supervision shall not perform the device cleaning and maintenance.

• The device is market according

to European Union Directive 2002/96/EU, about the electric and electronic equipment (WEEE). Ensuring the correct disposal of the device, you will help to limit the risks of a negative impact over the environment and health.

• The accessible parts may become

hot in course of the cooking range operation. The use of screws or other fastening elements with violation of the Manual requirements, may cause the electrical shock.

Hood / User Manual

5 / EN

Page 6

Important safety and environmental

instructions

1.2 Compliance with WEEE Directive and disposing of the waste product

This product complies with EU WEEE Directive (2012/19/EU). This product bears a classification symbol for waste electrical and electronic equipment (WEEE).

This product has been manufactured with high quality parts and materials which can be reused and are suitable for recycling. Do not dispose of the waste product with normal domestic and other wastes at the end of its service life. Take it to the collection center for the recycling of electrical and electronic equipment. Please consult your local authorities to learn about these collection centers.

Compliance with RoHS Directive:

The product you have purchased complies with EU RoHS Directive (2011/65/EU). It does not contain harmful and prohibited materials specified in the Directive.

1.3 Package information

Package of the product is made of recyclable materials in accordance with

our National Legislation. Do not dispose of the packaging materials together with the domestic or other wastes. Take them to the packaging material collection points designated by the local authorities.

6 / EN

Hood / User Manual

Page 7

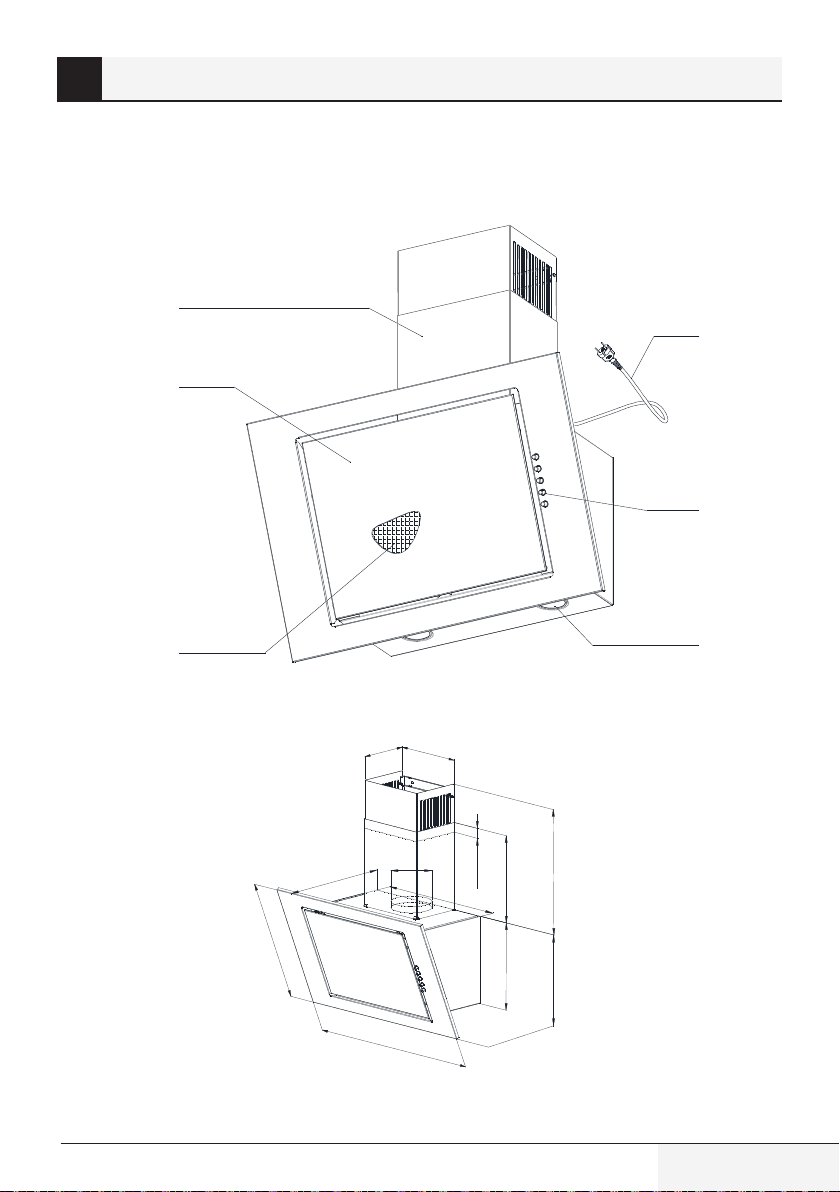

2 Technical specifications

Technical data contained in this manual and labels attached to the hood were obtained from measurements and calculations in accordance with the requirements of EU Regulation No. 65/2014 and 66/2014.

Chimney

body

Hinged

flap

Power cabel

Mechanical control

Aluminium

grease

filter

Hood / User Manual

Lighting

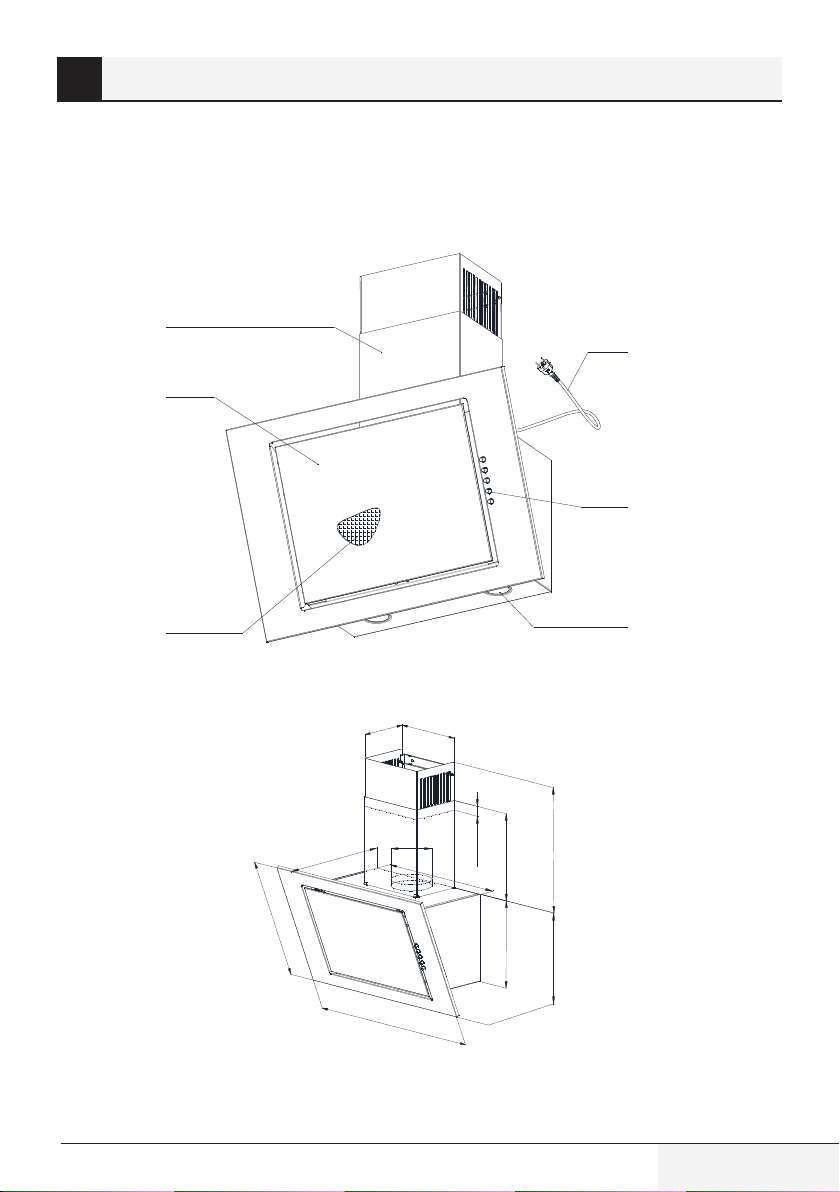

Fig.1

General view of the range hood

Fig.2

120

min:20

Dimension drawing

8 4 5

: x a

: n

i m

268

0 3 3

7 / EN

Page 8

3 Operation

3.1 Hood operation

The hood is intended for sucking in the vapours during the meals cooking. The device may work in two modes:

As the extracting hood: the vapours are extracted from the premise through the withdrawal tube. The withdrawal tube is not supplied with the device, and should be acquired separately.

• The shortest possible vapours evacuating channel shall be used.

• Use the flue pipe with maximally smooth internal surface (the use of Spiro type pipes is not recommended).

• Use the flue channel with as low

As the absorber: the vapours are cleaned from fat and odours, before they are returned back to the premise through the grills in the top part of the chimney body. To make the hood work in the absorber mode, install the coal filter

(Fig.10). The coal filter is not included in the standard equipment, and should be acquired separately.

number of bends as possible (the bending angles shall not exceed 90º).

• The changes in flue channel sec- tions are not advised (from higher section to lower section, for example the change from Ø150 mm to Ø120 mm).

3.2 Hood operation control

The hood is equipped with the mechanical control system.

• Button

“0”

– hood fan switched off

• Button

The higher speed means the higher air circulation.

• Button switches the light on. To switch the

“1”

- hood fan switched on, with mini-

mum speed

“2”

- hood fan switched on with medium

speed

“3”

- hood fan switched with maximum

speed

life off, press the button one more time.

8 / EN

Hood / User Manual

Page 9

4 Installation

4.1 Hood installation

The use of screws and fastening elements not specified in the

The minimum distance of hood hanging between the surface of kitchenware placement over the cooking range (gas, electric range), and lowest part of the hood (Fig.3) shall amount at least 65 cm for electrical cooking ranges and for gas cooking ranges. Should the cooking range operation manual provide the higher distance for hood installation, such higher distance requirement shall be maintained. The installation of the hood and chimney body is shown at the figures (Fig.4

- Fig.9). The hood is equipped with the fixing pins matching to the most part of walls and ceilings. In course of the assembly, observe the common rules for air exhaust from the premises.

Operation Manual may cause the electrical shock.

Before starting the installation:

• Check if the purchased device dimensions match to the planned installation place.

• Disassembly and remove (if possible) any fur- niture remaining in the hood installation area, in order to ensure the easy access to ceiling or wall, where the hood shall be mounted. If it is not possible, protect the furniture elements remaining in the adjacent area.

• Check, if there is a socket near the mounting area, and control if the hood may be connected to the ventilation channel for vapours evacuation.

• Check if there are no cables (electrical, hydrau- lic, etc.) in places in which the drilling will be performed.

• Prepare the following tools: tape ruler, pen- cil, drill / electric screwdriver, drilling tool Ø8, screwdriver, builder’s level.

Assembly operation:

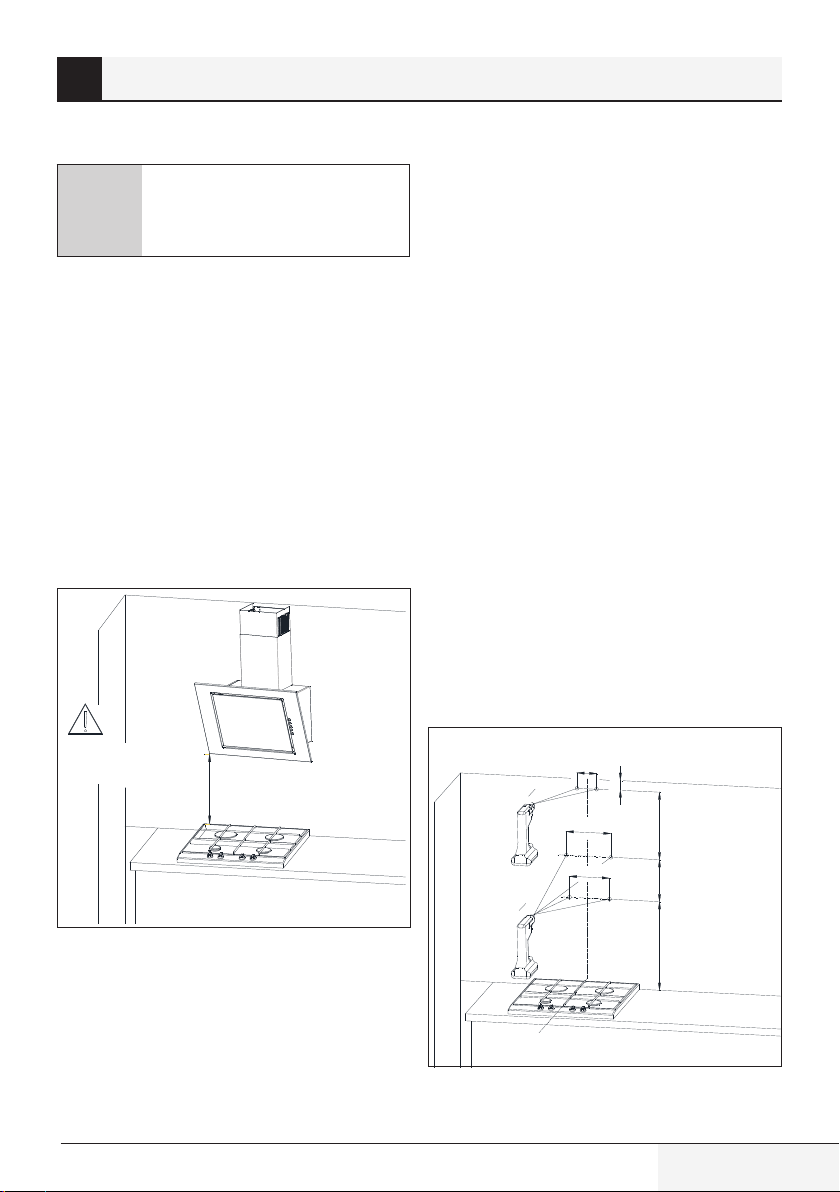

1. Define the axis of cooking range, and project it onto the wall, where the hood will be mounted. Sign all characteristic points of hood fastening. Make the openings with the drill. (Fig. 4)

Gas and electrical cooking ranges L ≥ 65cm

Fig.3

Recommended distances from the cooking

range

Hood / User Manual

Fig.4

Assembly dimensions

min:30

max:550mm

124mm

L+170mm

9 / EN

Page 10

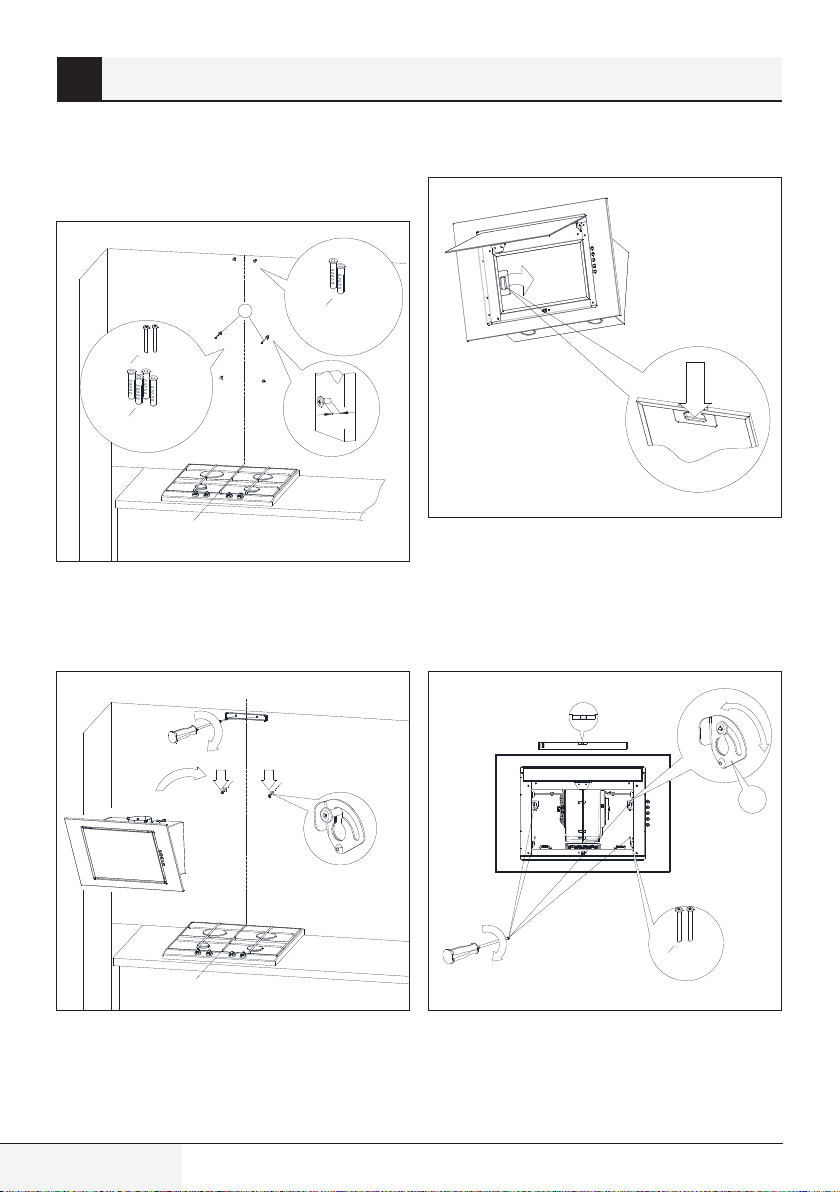

4 Installation

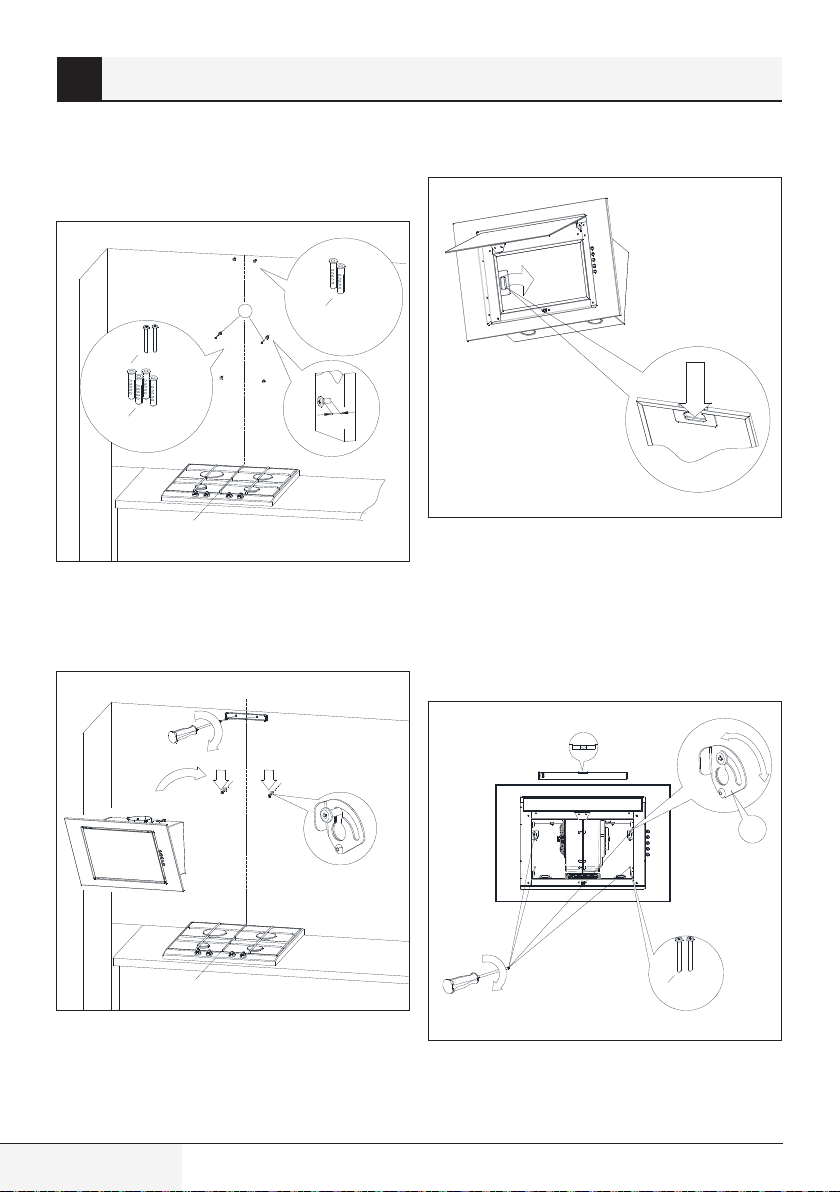

2. Into the openings, insert the screw plugs. In two openings marked with A screw also the screws (leaving 7 mm of screw length outside the screw plug, Fig.5).

2 x O8 x 40mm

2 x O5 x 45mm

4 x O8 x 40mm

Fig.5

Screw plugs assembly

3. Screw the chimney body fastening element, hang the hood on two untightened screws (Fig.

6).

4. Open the hood cover and remove the fat filter (Fig.7).

Fig.7

Aluminium fat filter removing

5. Place the level on the hood body. Rotating the element marked with A, adjust the hood level according the level’s indications, and then tighten two screws previously screwed partially and screw in two remaining screws (Fig. 8).

Fig.6

Hood hanging

10 / EN

Fig.8

Range hood positioning

2 x O5 x 45mm

Hood / User Manual

Page 11

4 Installation

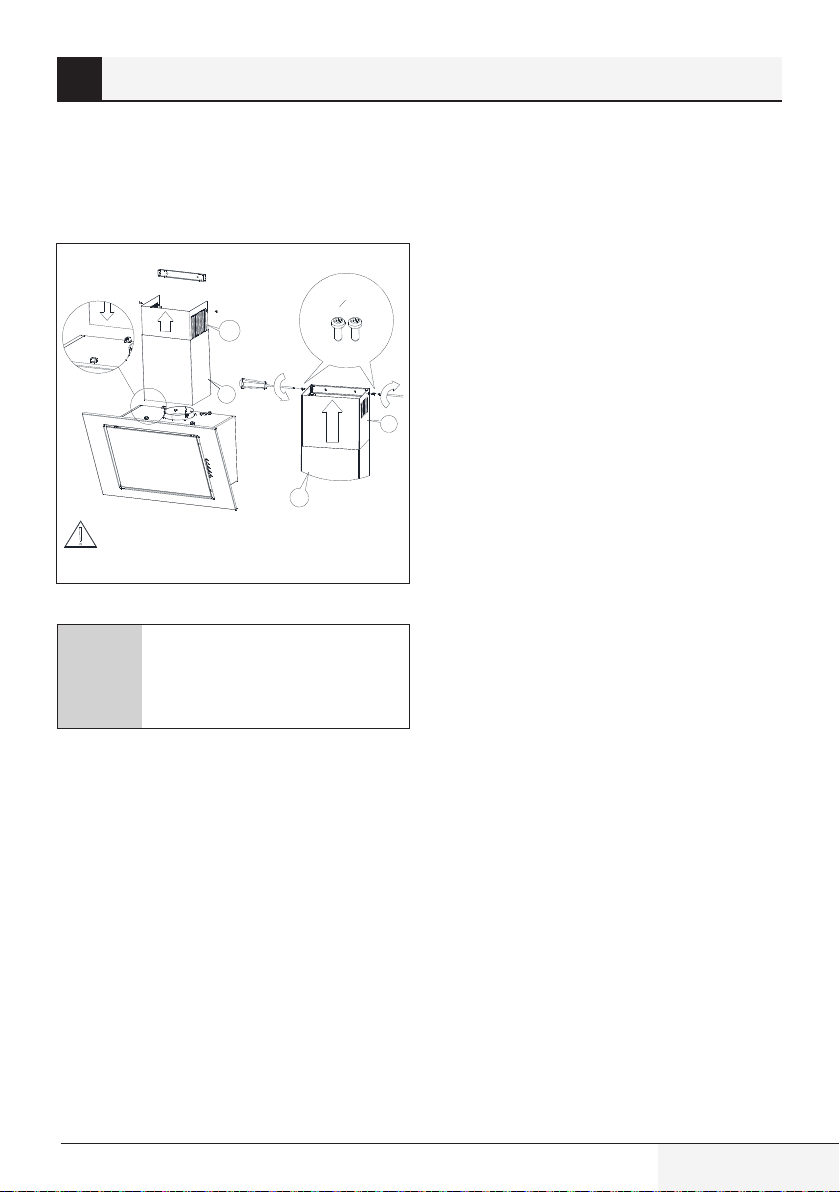

Place the chimney body on the hood body. Then, draw delicately the hood part signed with B upwards, until it becomes possible to screw it to the fastening element previously attached to the wall (Fig. 9).

2 x O3,9x9,5

Be especialy attentive while sliding the chimney body

Fig.9

Chimney body assembly

This assembly operation shall be performed very carefully, in order

to avoid the scratching of chimney body and hood itself.

4.2 Electrical connections

The network voltage shall correspond to the voltage indicated at the plate placed inside the hood. If the hood is equipped with a plug, insert it into the socket complying with the applicable requirements, and located in the easily accessible place. If the hood is not equipped with a plug, the hood installations shall be performed by a person having the required authorizations (such as electrician).

Hood / User Manual

11 / EN

Page 12

5 Cleaning and maintenance

5.1 Cleaning

• Particularly do not neglect to clean your hood immediately after you have made frying.

• Use a soft cloth soaked with liquid detergent to clean the outer surface of your hood.

• Never use abrasive or scratching materials for cleaning.

• You may use the cleaning agents commercially available for persistent grease etc. by following the warnings on the product. In order not the scratch the brushed steel body, wipe in the same direction with the bush trace.

• Do not use cleaning agents containing hydro- chloric acid, bleach or abrasive powders in order to maintain the surface quality of your product. Use a cloth dampened in soapy water or special stainless steel cleaning spray for stainless steel steel surfaces. Remove the protective foil on the appliance.

Caution!

You may cause a fire if you

do not follow the instructions on the

cleaning and replacement of the filters of your hood.

5.2 Fat filter

The hood is equipped with aluminium filter stopping the particles of fat emitted in course of cooking. To remove the filter, move the clamps in the direction of arrows (Fig.7). The filter shall be cleaned manually by its immersion into the water with dish washing liquid for approx. 15 minutes, under the temperature equal to 40-50ºC. After 15 minutes, wash and accurately rinse the filter. The filter must be dry before its installation in the hood. It is also possible to wash the filter in the dish washing machines. In course of washing, the filter colour may change, which does not influence its filtering characteristics. The failure to clean the filter regularly reduces the hood performance, and may cause the fire. The filter shall be cleaned at least every 35 hours of hood operation.

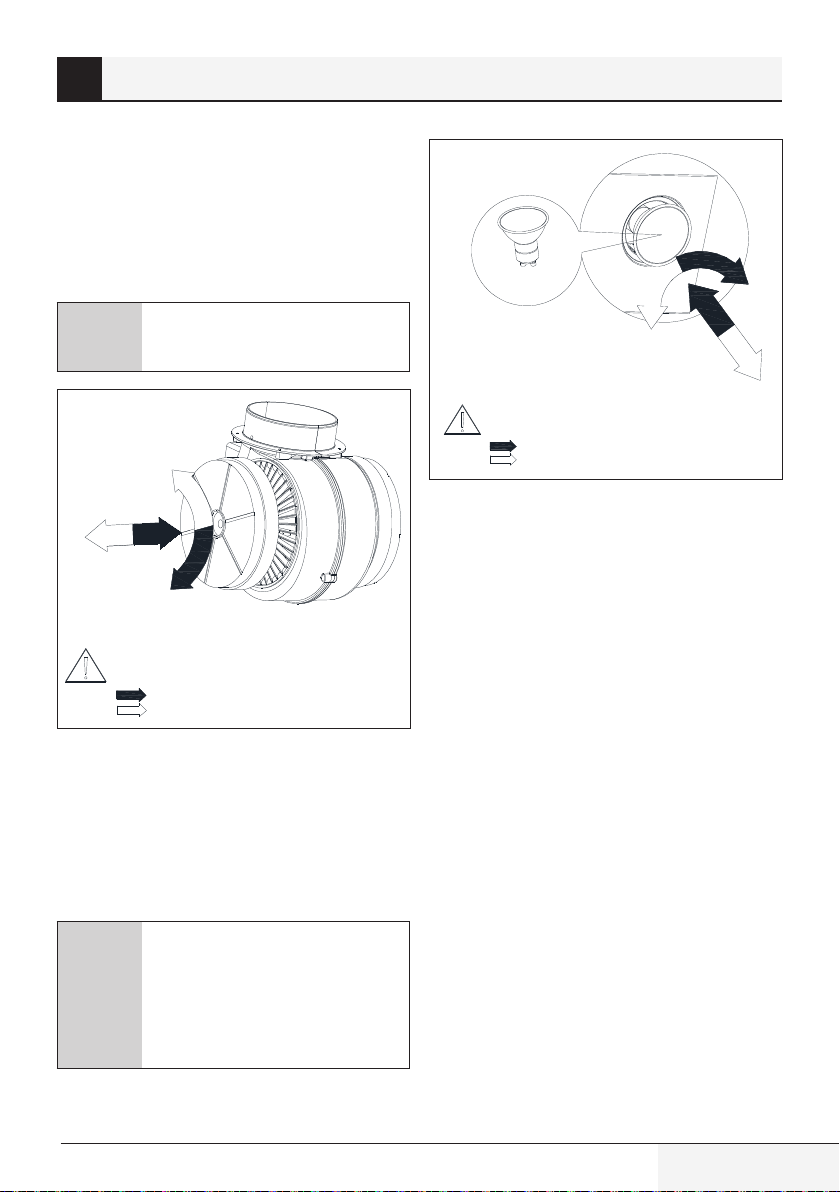

5.3 Coal filter

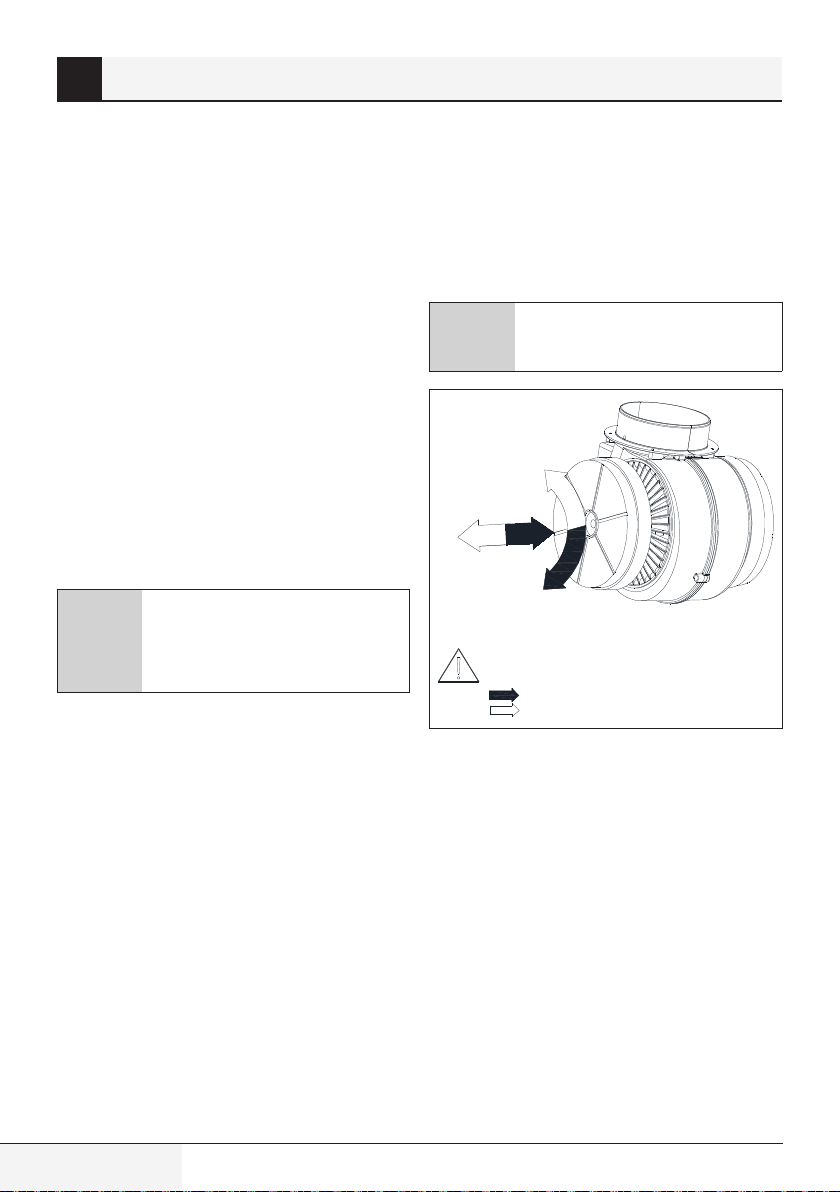

The hood may be equipped with the coal filter. The coal filter is used when the hood is not connected to ventilation duct only. The filter shall be installed on the fan body, like it is shown in the drawing (Fig.10). The coal filter shall be replaced every 6 months.

Do not wash or regenerate the coal

Mark

Fig.10

filter.

filter installationMark filter removal

Coal filter replacement

12 / EN

Hood / User Manual

Page 13

5 Cleaning and maintenance

5.4 Light replacement

Before starting any works related to the light replacement, switch off the power. If the hood was previously turned on, wait previously until the lams become cold, and then start their replacement. The lamp replacement is illustrated in Fig. 11.

• Before the replacement of lamps, switch the hood power off.

• Do not touch the lamps when they

are hot.

• Be attentive not to touch the lamp installed with hands.

GU10

5.5 How to reduce the cooking impact to the environment

• In order to reduce the energy consumption, cook in the kitchenware under the cover.

• The hood aluminium filters shall be kept clean (the recommended time of work of aluminium filter between its cleaning: max. 35h of hood operation).

• The ventilation ducts shall not be blocked.

• The fan operation speed during the cooking shall be always set on minimum level which allows to withdraw the vapours considering the actual cooking intensiveness.

If you need to transport the appliance:

• Keep the original packaging of the appliance. Transport the appliance with its original package, and follow the transport markings on the original package.

If you do not have the original package:

• Do not place any objects on the hood.

• Protect the outer surface from impacts.

• Pack the appliance so that it would not be dam- aged during transport.

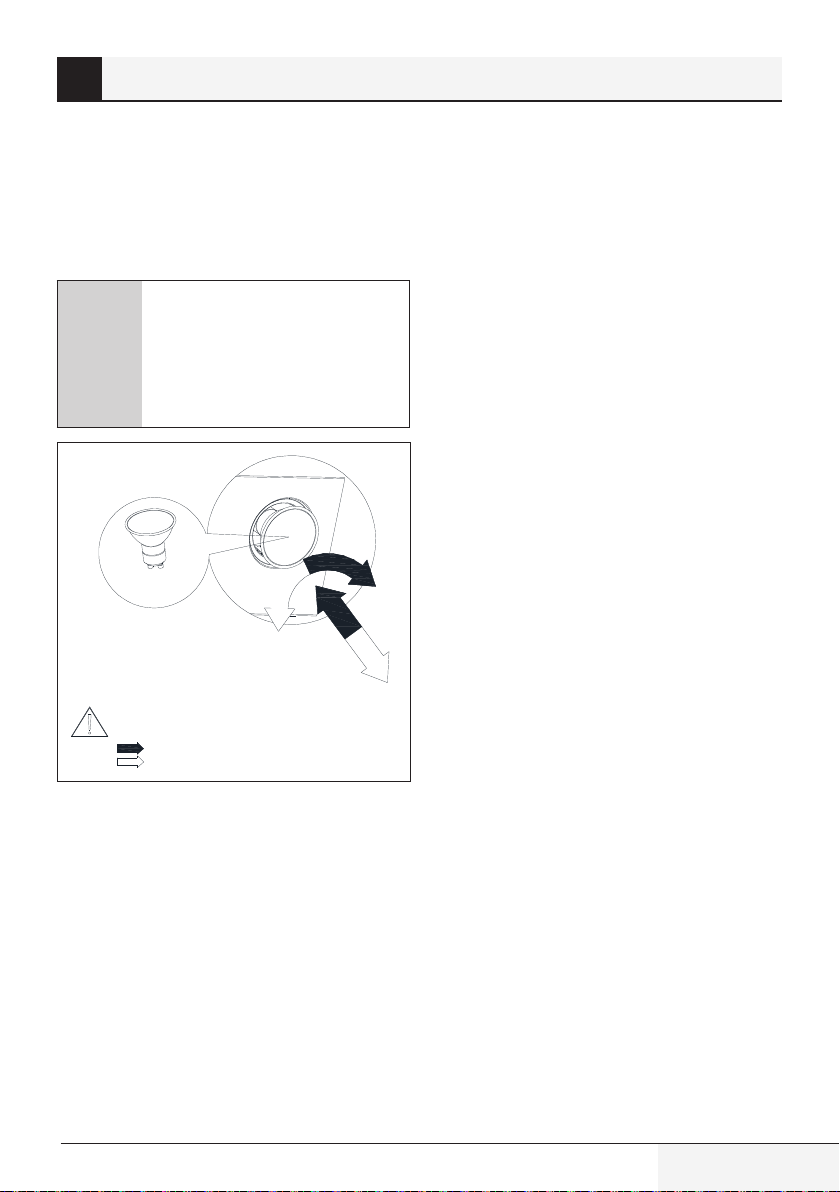

lamp installationMark

Mark

Fig.11

lamp removal

Lights replacement

Hood / User Manual

13 / EN

Page 14

6 Troubleshooting

Symptoms Cause Repairing method

During hood operation, the pulsating letter „F” is displayed.

The display shows only the symbol “-.” (minus and dot in the right bottom corner), the hood does not respond to disabling.

No symbol is shown on the display, the hood does not respond to pressing the control fields.

The display shows the symbol of one of the gears; the hood does not respond to pressing the control fields.

The hood turbine disconnects after 15 min of operation, the display shows a pulsating digit i.e. “1.” (current gear number and dot in the right bottom corner).

On fourth gear the digit “4” is pulsating on the display, after 5min the gear is changed into third.

The hood can be operated only with use of the control panel, it does not respond to the remote control.

The hood has very poor vapor suction.

One or more light points do not operate.

The hood generated excessive noise and vibration.

If the recommendations above do not solve the problem, contact an authorized home appliances service entitled to repair. Under no circumstances is the hood user entitled to independent repair. A list of service points is included in the warranty card and the website.

After 35 hours of operation the hood indicates the need for cleaning or replacing the grease filter.

The touch control has been locked – this feature facilitates the hood cleaning.

The touch control is probably suspended.

The touch control is probably suspended

The automatic time switch of the touch control has been activated.

The hood is equipped with a turbo mode, which automatically switches over into third gear after 5 min of operation to save energy.

The battery of the remote control is empty or the distance is too long.

Probably cause is dirty filters. The grease filter must be cleaned in

Defective halogen/ LED bulb. The light bulb needs to be replaced

This may be caused by an incorrect installation of the hood to the wall or kitchen cabinets. Not all provided screws have been used or screws are loosely fitted leaving clearance.

* applies to hoods with touch control.

Press and hold for about 8 sec. “-” on the touch control. The filter should be washed in the dishwasher or replace with a new one.

To disable the lock, press and hold for about 10 sec the field with the symbol of switching on.

Disconnect the hood from the power supply for about 15 sec. and switch it on again.

To deactivate the time switch, press and hold for about 10 sec the symbol „+”or disable the hood.

The turbo gear shall be used only with intensive cooking.

Replace the battery with a new one.

the dishwasher or replace with a new one. The carbon filter (if present) must be replaced with a new one.

with a new, compatible with the symbol specified in the instruction manual for the cooker hood.

The hood must be mounted to a wall or cabinet by using all the points provided for by the manufacturer. After adjusting the position of the hood horizontally and vertically, tighten all mounting screws.

14 / EN

Hood / User Manual

Page 15

Stimate client, Ne dorim ca produsul nostru, care a fost realizat in facilitati moderne de productie

si a trecut prin cele mai riguroase teste de calitate, sa va convinga de eficienta lui. Pentru aceasta, va rugam sa cititi cu atentie tot manualul de utilizare inainte de a folosi produsul si sa-l considerati ca o sursa de referinta.

Simboluri şi descrierea acestora

Acest manual de instrucţiuni conţine următoarele simboluri:

Informaţii importante sau sfaturi utile privind

utilizarea.

Avertizare privind situaţiile periculoase pentru viaţă sau pagube materiale.

Avertisment privind tensiunea electrică.

Acest produs a fost fabricat în fabrici moderne, ecologice, fără a dăuna naturii Acest produs este conform cu

regulamentul DEEE.

Nu conține PCB.

Page 16

Instrucțiuni importante cu privire la siguranță

şi mediu

Această secțiune conține

• Nu aduceți modificări electrice sau

instrucțiuni de siguranță care vă vor ajuta să vă protejați de

• Nu conectați aparatul la o sursă de

riscul vătămărilor personale sau pagubelor materiale. Nerespectarea acestor instrucțiuni

• Orice operațiuni de montaj sau

anulează garanția furnizată.

1.1 Siguranță generală

• Acest manual de utilizare trebuie

păstrat, pentru a fi la îndemână în orice moment.

• Aparatul poate fi folosit de copii

cu vârsta de cel puțin 8 ani, și de persoanele cu abilități fizice și mentale limitate, sau de persoane care nu au experiență în utilizarea aparatelor, cu condiția să se afle sub supraveghere sau să fi fost instruite cu privire la utilizarea în siguranță a aparatului, pentru a clarifica toate riscurile aferente.

• Citiți cu atenție Manualul de

utilizare, întrucât conține informații detaliate privind instalarea, montajul și întreținerea hotei.

• Felul în care arată hota poate

fi diferit de reprezentările din Manual, dar toate recomandările privind utilizarea, întreținerea și montajul hotei sunt aceleași.

• Nu utilizați hota fără filtrul instalat

• Montajul care nu este conform cu

• Nu utilizați flacără deschisă sub

• Alimentele preparate pe bază

• Aerul aspirat de hotă nu trebuie

• Dacă, în afară de hotă, în casă

mecanice la construcția hotei.

alimentare înainte de finalizarea montajului.

întreținere trebuie să se facă cu mănuși de protecție.

corect.

acest Manual de utilizare poate cauza pericol de electrocutare.

hota de la bucătărie.

de grăsime trebuie controlate permanent, întrucât grăsimea supraîncălzită poate lua foc ușor.

să fie aspirat în conducta hornului utilizată pentru extragerea gazelor de combustie din dispozitivele cu gaz sau alți combustibili (nu se aplică la hotele de circuit închis).

se folosesc alte aparate neelectrice (de exemplu, cuptoare cu combustibil lichid, aeroterme, cazane), trebuie asigurată ventilarea suficientă a aerului (alimentarea cu aer).

16 / RO

Hotă / Manual de utilizare

Page 17

Instrucțiuni importante cu privire la siguranță

şi mediu

• Nu trageți de cablul de alimentare

pentru a scoate din priză.

• Cablul de alimentare nu trebuie să

atingă suprafețe fierbinți.

• Nu porniți aparatul în cazul în

care cablul de alimentare este deteriorat.

• Înlocuirea cablului de alimentare

deteriorat poate fi făcută de producător; întreținerea de service trebuie făcută de un tehnician calificat.

• Hota trebuie curățată la interior și

la exterior cel puțin lunar, sau la fiecare 35 de ore de utilizare. De fiecare dată, înainte de a curăța hota, trebuie deconectată de la sursa de alimentare (deconectați cablul de alimentare sau opriți manetele de siguranță).

• Produsul este comercializat

în conformitate cu Directiva Uniunii Europene 202/96/CE privind deșeurile de echipamente electrice și electronice (DEEE). Prin asigurarea eliminării corecte a produsului, ajutați la limitarea riscurilor impactului negativ asupra mediului înconjurător și al sănătății.

• Părțile accesibile se pot încălzi

în timpul funcționării mașinii de gătit. Utilizarea de șuruburi sau alte elemente de fixare ce nu corespund cerințelor Manualului, poate cauza electrocutarea.

• Copii nu trebuie să se joace cu

produsul.

• Copii nu trebuie să se ocupe

de curățarea sau întreținerea produsului fără supraveghere.

Hotă / Manual de utilizare

17 / RO

Page 18

Instrucțiuni importante cu privire la siguranță

şi mediu

1.2 Conformitate cu Directiva WEEE şi depozitarea la deşeuri a produsului uzat:

Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deșeuri electrice și electronice (WEEE).

Acest produs a fost fabricat folosind piese și materiale de înaltă calitate, care pot fi refolosite și reciclate. Nu depozitaţi produsul uzat împreună cu

gunoiul menajer la sfârșitul duratei sale de funcţionare. Duceţi-l la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Luaţi legătura cu autorităţile locale pentru a afla informaţii despre aceste centre de colectare.

1.3 Conformitate cu Directiva RoHS:

Produsul pe care l-aţi achiziţionat respectă Directiva UE RoHS (2011/65/UE). Nu conţine materiale dăunătoare și interzise specificate în Directivă.

1.4 Informaţii despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile conform Legislaţiei Naţionale. Ambalajele nu trebuie

aruncate împreună cu gunoiul menajer sau alt tip. Duceţi-le la punctele de colectare destinate ambalajelor amenajate de către autorităţile locale.

18 / RO

Hotă / Manual de utilizare

Page 19

2 Specificații tehnice

Datele tehnice cuprinse în acest manual și înscrise pe etichetele lipite pe hotă au fost obținute prin măsurători și calcule în conformitate cu cerințele Regulamentelor UE nr. 65/2014 și 66/2014.

Corpul

hornului

Capac cu

balamale

Cablu de alimentare

Comandă mecanică

Filtru de grăsime

din aluminiu

Hotă / Manual de utilizare

Iluminare

Fig. 1

Vedere de ansamblu a hotei

Fig.2

Desen cu dimensiuni

8 4 5

: x

120

min:20

a m

: n

i m

268

0 3 3

19 / RO

Page 20

3 Funcționare

3.1 Funcționarea hotei

Hota este menită să aspire vaporii în timpul preparării mâncărurilor. Produsul poate funcționa în 2 moduri:

Ca hotă de aspirare: vaporii sunt extrași din încăpere prin tubul de aspirare. Tubul de aspirare nu este furnizat cu produsul, și trebuie achiziționat separat.

• Trebuie folosit cel mai scurt canal de evacuare al vaporilor.

• Utilizați conducta de evacuare a fumului cu o suprafață interioară cât mai netedă (nu se recomandă utilizarea țevilor de tip Spiro).

• Utilizați canalul de evacuare a ga- zelor arse cu un număr cât mai

Ca dispozitiv de filtrare: vaporii sunt curățați de grăsimi și mirosuri, înainte ca aceștia să fie readuși în încăpere prin grilajul din partea superioară a corpului hornului. Instalați filtrul de cărbune, astfel încât hota să funcționeze ca dispozitiv de filtrare.

(Fig.10). Filtrul de cărbune nu este inclus în echipamentul standard, și trebuie achiziționat separat.

redus de coturi (unghiurile de îndoire nu trebuie să depășească 90 °).

• Modificările de secțiune la cana- lul de evacuare a fumului nu sunt recomandate (de la o secțiune superioară la o secțiune inferioară, de exemplu schimbarea de la Ø150 mm la Ø120 mm).

3.2 Funcționarea hotei

Hota este echipată cu o comandă mecanică.

• Butonul

Viteza mai mare înseamnă un debit mai mare de aer.

• Cu ajutorul butonului se aprinde lumina.

„0”

- ventilatorul hotei este oprit.

„1”

- ventilatorul hotei este pornit la

viteză minimă.

„2”

- ventilatorul hotei este pornit la

viteză medie.

„3”

- ventilatorul hotei este pornit la

viteză maximă.

Pentru a stinge lumina, apăsați din nou pe buton.

20 / RO

Hotă / Manual de utilizare

Page 21

4 Instalare

4.1 Instalarea hotei

Utilizarea de șuruburi și elemente de

Distanța minimă între suprafața de așezare a ustensilelor deasupra zonei de preparare (plită pe gaz, electrică) și partea inferioară a hotei suspendate (Fig.3) trebuie să fie de cel puțin 65 cm pentru plitele electrice și pentru cele pe gaz.

În cazul în care manualul de utilizare al aparatului de preparare prevede o distanță mai mare pentru instalarea hotei, o astfel de distanță mai mare trebuie menținută. Instalarea hotei și a corpului hornului este prezentată în figurile (Fig.4 - Fig.

9). Hota este echipată cu tije de fixare care se potrivesc cu majoritatea pereților și tavanelor. La montare respectați regulile de evacuare a aerului din incintă.

Pe gaz și electrică Aparate de gătit pe gaz L ≥ 65cm

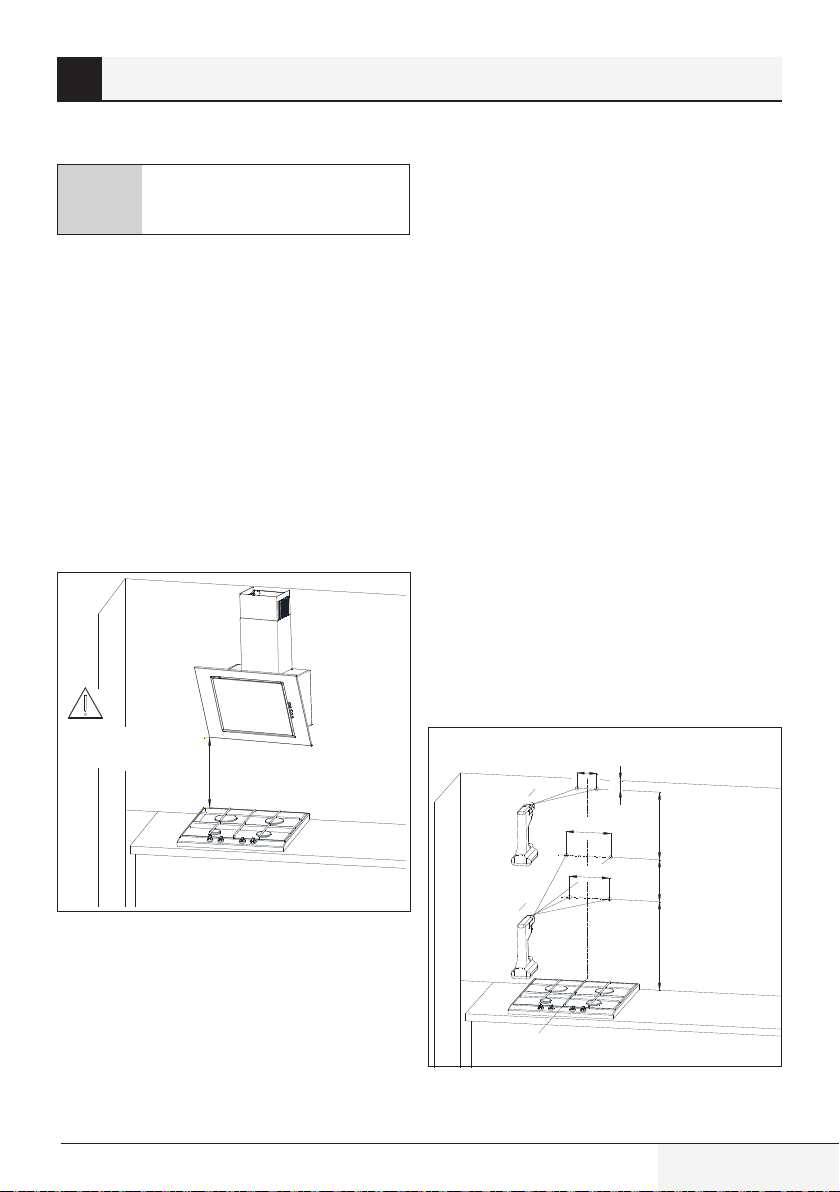

Fig. 3

gătit

fixare nespecificate în Manualul de utilizare pot cauza electrocutarea.

Distanțe recomandate față de aparatul de

Înainte de montare:

• Asigurați-vă că dimensiunile produsului achiziționat se potrivesc locului de montare stabilit.

• Demontați și îndepărtați (în funcție de posibili- tate) piesele de mobilier din jurul zonei de montare, pentru a asigura acces liber la peretele sau tavanul pe care va fi montată hota. Dacă nu este posibil, protejați piesele de mobilier din jurul zonei adiacente.

• Verificați dacă există o priză în apropierea zonei de montare și verificați dacă hota poate fi conectată la canalul de ventilație pentru evacuarea vaporilor.

• Asigurați-vă că nu există cabluri (electrice, hi- draulice, etc.) în locurile în care se vor da găuri.

• Pregătiți următoarele unelte: ruletă, creion, bormașină / șurubelniță electrică, burghiu Ø8, șurubelniță, nivelă.

Asamblare:

1. Stabiliți axa aparatului de gătit și proiectați-o pe perete, acolo unde veți monta hota. Marcați toate punctele caracteristice ale fixării hotei. Faceți toate găurile cu burghiul. (Fig. 4)

min:30

max:550mm

124mm

L+170mm

Hotă / Manual de utilizare

Fig. 4

Dimensiuni de montare

21 / RO

Page 22

4 Instalare

2. Introduceți dibluri în toate găurile. În cele două găuri marcate cu A introduceți și șuruburile (lăsând o distanță de 7 mm în afara diblurilor, Fig. 5)

2 x O8 x 40mm

2 x O5 x 45mm

4 x O8 x 40mm

Fig. 5

Montarea diblurilor

3. Înșurubați elementul de fixare al corpului hornului, suspendați hota cu ajutorul șuruburilor nestrânse (Fig. 6).

4. Deschideți clapeta hotei și scoateți filtrul de grăsime (Fig. 7).

Fig. 7

Îndepărtarea filtrului de grăsime din aluminiu

5. Puneți nivela pe corpul hotei. Rotiți elementul marcat cu A, ajustați orizontalitatea hotei potrivit indicațiilor nivelei, și apoi înșurubați cele două șuruburi parțial înșurubate și înșurubați cele două șuruburi rămase. (Fig. 8)

Fig. 6

Suspendarea hotei

22 / RO

Fig. 8

Poziționarea hotei

2 x O5 x 45mm

Hotă / Manual de utilizare

Page 23

4 Instalare

Puneți corpul hornului pe corpul hotei. Apoi, ridicați ușor partea hotei marcată cu B, până când poate fi înșurubat elementul de fixare atașat anterior pe perete (Fig. 9)

2 x O3,9x9,5

fiți atent mai ales atunci când puneți corpul hornului.

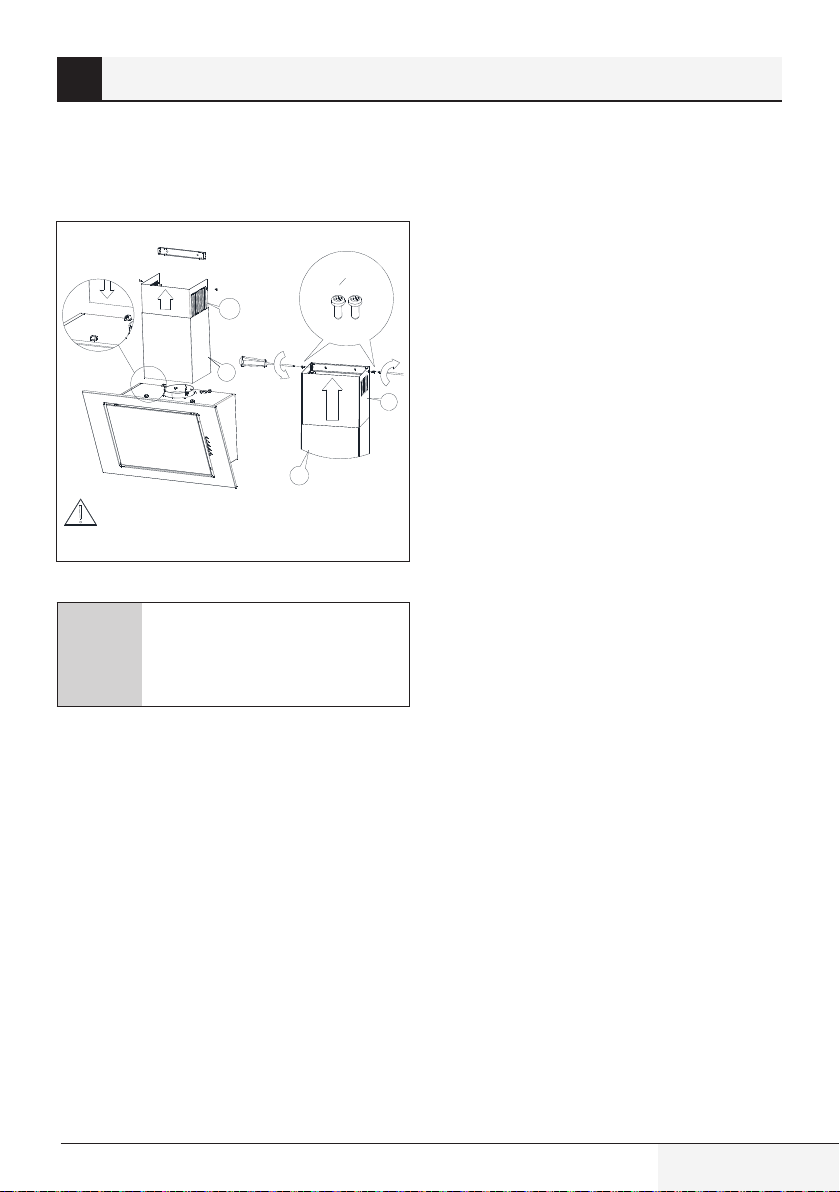

Fig.9

Montajul corpului coșului

Montajul trebuie făcut cu multă atenție, pentru a evita zgârierea

corpului hornului sau a hotei.

4.2 Conexiuni electrice

Tensiunea rețelei trebuie să corespundă tensiunii indicate pe placa din interiorul hotei. Dacă hota este echipată cu o fișă, introduceți-o în priza conformă cu cerințele aplicabile și care se află într-un loc accesibil. Dacă hota nu are fișă, instalarea hotei trebuie făcută de o persoană care are calificarea necesară (de ex. electrician).

Hotă / Manual de utilizare

23 / RO

Page 24

5 Curățarea şi întreținerea

5.1 Curățarea

• Curățați hota cu regularitate, în special imediat după prăjire.

• Folosiți o lavetă moale înmuiată în detergent lichid pentru a curăța suprafața exterioară a hotei.

• Nu folosiți niciodată materiale abrazive sau as- cuțite pentru curățare.

• Puteți să folosiți substanțe de curățare a grăsimii persistente disponibile în comerț, respectând avertismentele de pe produs. Pentru a nu zgâria carcasa din oțel mat, ștergeți pe direcția modelului mat.

• Pentru a nu deteriora suprafața produsului, nu folosiți substanțe de curățare care conțin acid clorhidric, înălbitor sau praf abraziv. Folosiți o lavetă înmuiată în apă cu săpun sau un spray special pentru curățarea suprafețelor din oțel inoxidabil. Îndepărtați folia de protecție de pe aparat.

Atenție!

Pericol de incendiu în cazul

nerespectării instrucțiunilor de curățare și înlocuire a filtrelor hotei.

5.2 Filtrul pentru grăsimi

Hota este echipată cu un filtru de aluminiu ce blochează particulele de grăsime emise în timpul gătirii. Pentru a îndepărta filtrul, rotiți clemele în direcția săgeților (Fig. 7). Filtrul trebuie curățat manual, prin cufundarea în apă cu detergent de vase timp de aproximativ 15 min., la o temperatură de 40-50ºC. După 15 minute, spălați și clătiți filtrul. Filtrul trebuie să fie uscat înainte de a fi introdus în hotă. Filtrul poate fi spălat și în mașina de spălat vase. În timpul spălării, culoarea filtrului se poate schimba, dar acest lucru nu influențează proprietățile de filtrare. Dacă filtrul nu este curățat regulat performanța hotei scade, și se poate provoca un incendiu. Filtrul trebuie curățat cel puțin după fiecare 35 de ore de funcționare a hotei.

24 / RO

Hotă / Manual de utilizare

Page 25

5 Curățarea şi întreținerea

5.3 Filtru de cărbune

Hota poate fi echipată cu un filtru de cărbune. Filtrul de cărbune se folosește atunci când hota nu este conectată numai la conducta de ventilație. Filtrul trebuie instalat pe corpul ventilatorului, așa cum se arată în figură (Fig. 10) Filtrul de cărbune trebuie înlocuit o dată la 6 luni.

Nu spălați și nu regenerați filtrul de

cărbune.

GU10

Semn Semn

Fig. 10

Înlocuirea filtrului de cărbune

Montarea filtrului Îndepărtarea filtrului

5.4 Schimbarea becului

Înainte de a începe orice operațiuni de schimbare a becului, opriți aparatul. Dacă hota a fost pornită înainte, așteptați până când becurile se răcesc, apoi le puteți înlocui. Înlocuirea becurilor este ilustrată în Fig. 11.

• Înainte de a înlocui becurile, opriți hota.

• Nu atingeți becurile atunci când

sunt fierbinți.

• Fiți atent să nu atingeți becurile cu mâna.

Semn Semn

Fig. 11

montarea becurilor îndepărtarea becurilor

Înlocuirea becurilor

5.5 cum să reduceți impactul gătitului asupra mediului

• Pentru a reduce consumul de energie, gătiți cu capac.

• Filtrele de aluminiu ale hotei trebuie menținute curate (timpul recomandat de utilizare a filtrelor de aluminiu între spălări: max. 35h de funcționare a hotei).

• Conductele de ventilație nu trebuie blocate.

• Viteza de funcționare a ventilatorului în timpul gătitului trebuie setată întotdeauna la nivelul minim care permite eliminarea vaporilor în contextul intensității gătitului.

Dacă trebuie să transportați aparatul:

• Păstrați ambalajul original al aparatului. Trans- portați aparatul în ambalajul său original și respectați indicațiile de transport de pe ambalajul original.

Dacă nu aveți ambalajul original:

• Nu așezați obiecte pe hotă.

• Protejați suprafața exterioară de lovituri.

• Ambalați aparatul astfel încât să nu se deteri- oreze în timpul transportului.

Hotă / Manual de utilizare

25 / RO

Page 26

6 Depanarea

Simptome Cauză Metoda de reparare

În timpul funcționării hotei, se afișează intermitent litera „F”.

Afișajul arată numai simbolul „-.” (minus și punct în colțul din dreapta jos), hota nu răspunde la dezactivare.

Pe afișaj nu este afișat nici un simbol, hota nu răspunde la apăsarea câmpurilor de control.

Afișajul arată simbolul uneia dintre treptele de viteze; hota nu răspunde la apăsarea câmpurilor de comandă.

Turbina hotei se deconectează după 15 min. de funcționare, pe afișaj apare o cifră intermitentă, adică „1.” (numărul vitezei curente și punct în colțul din dreapta jos).

La treapta a patra, cifra „4” apare intermitent pe afișaj, iar după 5 min., viteza trece în treapta a treia.

Hota poate fi acționată numai cu ajutorul panoului de comandă, nu răspunde la telecomandă.

Hota are o aspirație foarte scăzută de vapori.

Unul sau mai multe puncte de lumină nu funcționează.

Hota a generat zgomot și vibrații excesive.

Dacă recomandările de mai sus nu rezolvă problema, contactați un service autorizat pentru reparații de electrocasnice. În nici un caz utilizatorul hotei nu are dreptul la reparații independente. O listă de puncte de service este inclusă în cardul de garanție și pe pagina de internet.

După 35 de ore de funcționare, hota indică necesitatea curățării sau înlocuirii filtrului de grăsime.

Comanda tactilă a fost blocată această caracteristică facilitează curățarea hotei.

Comanda tactilă este probabil suspendată.

Comanda tactilă este probabil suspendată

A fost activat releul automat de timp al comenzii tactile.

Hota este echipată cu un mod turbo, care trece automat în treapta a treia după 5 minute de funcționare, pentru a economisi energie.

Bateria telecomenzii este consumată sau distanța este prea mare.

Probabil cauza este reprezentată de filtrele murdare.

Bec halogen/LED defect. Becul trebuie înlocuit cu unul nou,

Acest lucru poate fi cauzat de instalarea incorectă a hotei pe dulapurile de pe perete sau de bucătărie. Nu s-au folosit toate șuruburile furnizate sau șuruburile sunt montate slab, lăsând spațiu liber.

* se aplică la hote cu comandă tactilă.

Țineți apăsat timp de aproximativ 8 sec. „-” de pe comanda tactilă. Filtrul trebuie spălat în mașina de spălat vase sau înlocuit cu unul nou.

Pentru a dezactiva blocarea, țineți apăsat timp de aproximativ 10 sec. câmpul cu simbolul de pornire.

Deconectați hota de la sursa de alimentare timp de aproximativ 15 sec. și reporniți-o.

Pentru a dezactiva releul de timp, țineți apăsat simbolul „+” timp de aproximativ 10 sec. sau dezactivați hota.

Treapta turbo va fi utilizată doar la gătit intensiv.

Înlocuiți bateria cu una nouă.

Filtrul de grăsime trebuie curățat în mașina de spălat vase sau înlocuit cu unul nou. Filtrul de carbon (dacă există) trebuie înlocuit cu unul nou.

compatibil cu simbolul specificat în manualul de instrucțiuni pentru hota aragazului.

Hota trebuie montată pe perete sau pe dulap, folosind toate punctele prevăzute de producător. După reglarea poziției hotei orizontal și vertical, strângeți toate șuruburile de montare.

26 / RO

Hotă / Manual de utilizare
