Arctic AH 511, AH 611 User guide

Hood

Instructions Manual

AH 511
AH 611

EN-RO

01M-9201133900-0321-02
01M-9201123900-0321-02

Please read this user manual first!

Dear Valued Customer,
Thank you for preferring this Arctic appliance. We hope that you get the best results from your appliance
which has been manufactured with high quality and state-of-the-art technology. For this reason, please read
this entire user manual and all other accompanying documents carefully before using the appliance and
keep it as a reference for future use. If you handover the appliance to someone else, give the user manual
as well. Follow the instructions by paying attention to all the information and warnings in the user manual.
Remember that this user manual may also apply to other models. Differences between models are explicitly
described in the manual.

Meanings of the Symbols

Following symbols are used in various sections of this user manual:

Important information and useful hints about

C

usage.

A

WARNING:

tions concerning the security of life and property.

Warning for danger of fire.

Warning for electric shock.

Warnings against dangerous situa-

B

Protection class for electric shock.

This appliance has been manufactured in environmentally friendly modern
plants without giving any harm to the nature.

Complies with the WEEE regulation. It does not contain PCB.

CONTENTS

ENGLISH 04-12
ROMÂNĂ 13-23

Cooker Hood / Instructions Booklet

3 / EN

Important safety and environmental

1

instructions

1.1 General Safety

Important Safety Instructions Read Carefully
And Keep For Future Reference This section
contains safety instructions that will help
protect from risk of fire, electric shock, ex
posure to leak microwave energy, personal
injury or property damage. Failure to follow
these instructions shall void any warranty.

• Arctic products comply with the applicable

safety standards; therefore, in case of any
damage on the appliance or power cable,
it should be repaired or replaced by the
dealer, service center or a specialist and
authorized service alike to avoid any dan
ger. Faulty or unqualified repair work may
be dangerous and cause risk to the user.

• This appliance is intended to be used in

household and similar applications such
as:

– Staff kitchen areas in shops, offices and
other working environments;

– Farm houses
– By clients in hotels, and other residential

type environments;
– Bed and Breakfast type environments.

• Operate the appliance for its intended pur-

pose only as described in this manual.

• The manufacturer cannot be held liable for

damages resulting from improper installa
tion or misuse of the product.

-

-

-

• This appliance can be used by children

aged from 8 years and above and persons
with reduced physical, sensory or men

­tal capabilities or lack of experience and
knowledge if they have been given super

­vision or instruction concerning use of the
appliance in a safe way and understand the
hazards involved.

• Children shall not be allowed play with the

appliance. Cleaning and user maintenance
shall not be made by children without su

­pervision.

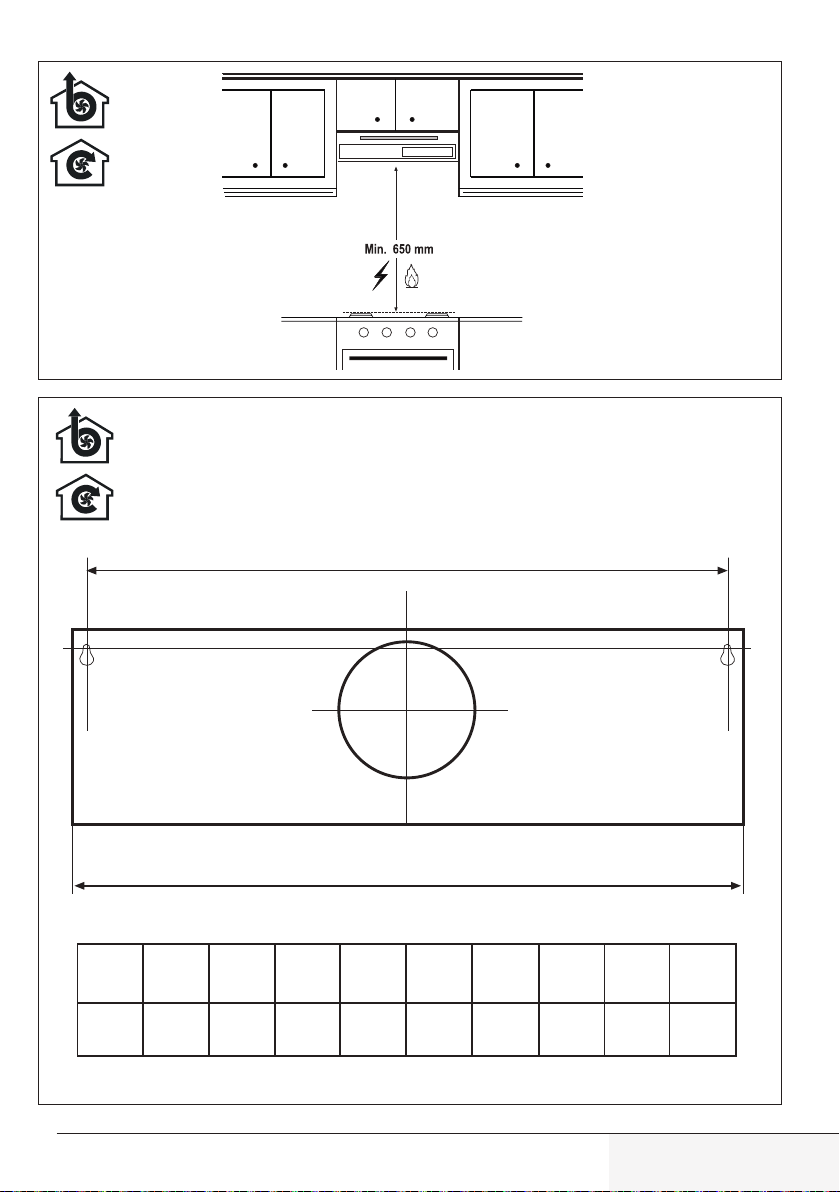

• The minimum distance between the sup-

porting surface for the cooking vessels on
the hob and the lowest part of your product
must be at least 65 cm.

• If the instructions for installation for the gas

hob specify a greater distance, this has to
be taken into account.

• Make sure that your mains power supply

complies with the information supplied on
the rating plate of the appliance.

• Never use the appliance if the power cable

or the appliance itself is damaged.

• Prevent damage to the power cable by not

squeezing, bending, or rubbing it on sharp
edges. Keep the power cable away from
hot surfaces and naked flame.

• Use the appliance with a grounded outlet

only.

WARNING: Do not connect the appliance

4 / EN

Cooker Hood / Instructions Booklet

Important safety and environmental

1

instructions

to the mains until the installation is fully
complete.

• Place the appliance in a way so that the

plug is always accessible.

• Do not touch the lamps if they have oper-

ated for a long time. They can burn your
hands since they will be hot.

• Follow the regulations set out by compe-

tent authorities on discharge of the exhaust
air (this warning is not applicable for use
without flue).

• Operate your appliance after putting a pot,

pan etc. on the hob. Otherwise, high heat
may cause deformation in some parts of
your product.

• Turn off the hob before taking the pot, pan

etc. from it.

• Do not leave hot oil on the hob. Pans with

hot oil may cause self combustion.

terials instead of the current filter.

• Only use the original parts or parts recom-

mended by the manufacturer.

• Do not operate the product without the fil-

ter and do not remove the filters while the
product is running.

• In the event of be started any flame, de-

energize your product and cooking appli
ances.

• In the event of be started any flame, cover

the flame and never use water to extin
guish.

• Unplug the appliance before each cleaning

and when the appliance is not in use.

• The negative pressure in the environment

should not exceed 4 Pa (4 x 10 bar) while
the hood for electric hob and appliances
running on another type of energy but elec
tricity operate simultaneously.

-

-

-

• Pay attention to your curtains and covers

since oil may catch fire while cooking food
such as fries.

• Grease filter must be replaced at least

monthly. Carbon filter must be replaced at
least every 3 months.

• Product shall be cleaned accordance with

user manual. If cleaning was not carried
out in accordance with user manual, there
may be fire risk.

• Do not use non-fire-resistant filtering ma-

Cooker Hood / Instructions Booklet

• In the environment where the appliance

is being used, the exhaust of devices run
ning on fuel oil or gas, such as room heater
must be absolutely isolated or device must
be hermetical type.

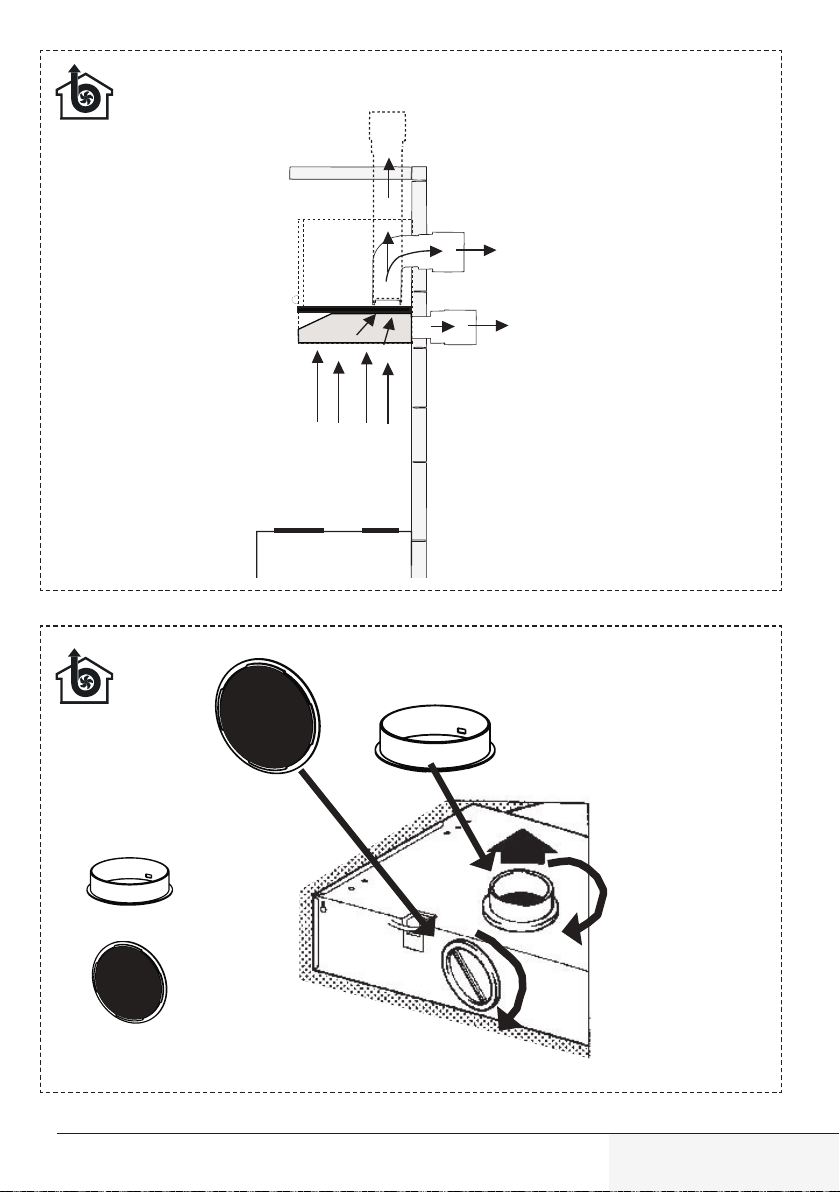

• When connecting the flue, use pipes with

a diameter of 120 or 150 mm. Pipe con
nection must be as short as possible and
have as few elbows as possible.

Danger of choking! Keep all the pack-

aging materials away from children.

-

-

5 / EN

Important safety and environmental

1

instructions

CAUTION: Accessible parts may become

hot when used with cooking appliances.

• The product outlet must not be connected

to air channels that include other smoke.

• The ventilation in the room may be insuf-

ficient when the hood for electric hob is
used simultaneously with the devices op
erating on gas or other fuels (this may not
apply to appliances that only discharge the
air back into the room).

• Objects placed on the product may fall. Do

not place any objects on the product.

• Do not flambe under the your product.

WARNING: Before installing the Hood, re-

move the protective films.

of its service life. Used device must be re
turned to offical collection point for recycling
of electrical and electronic devices. To find
these collection systems please contact to
your local authorities or retailer where the
product was puchased. Each household per
forms important role

­in recovering and recycling of old appliance.

Appropriate disposal of used appliance helps
prevent potential negative consequences for
the environment and human health.

1.3 Compliance with RoHS Directive

The product you have purchased complies
with EU RoHS Directive (2011/65/EU). It does
not contain harmful and prohibited materials
specified in the Directive.

• Never leave high naked flames under the

hood when it is in operation

• Deep fat fryers must be continuously moni-

1.4 Package Information

tored during use: overheated oil can burst
into flames.

National Environment Regulations. Do not

1.2 Compliance with the WEEE Direc­tive and Disposing of the Waste Prod­uct:

This product complies with EU WEEE Direc-

dispose of the packaging materials together
with the domestic or other wastes. Take them
to the packaging material collection points
designated by the local authorities

tive (2012/19/EU). This product bears a clas­sification symbol for waste electrical and
electronic equipment (WEEE).

-

-

Packaging materials of the product
are manufactured from recyclable
materials in accordance with our

.

6 / EN

This symbol indicates that this
product shall not be disposed with
other household wastes at the end

Cooker Hood / Instructions Booklet

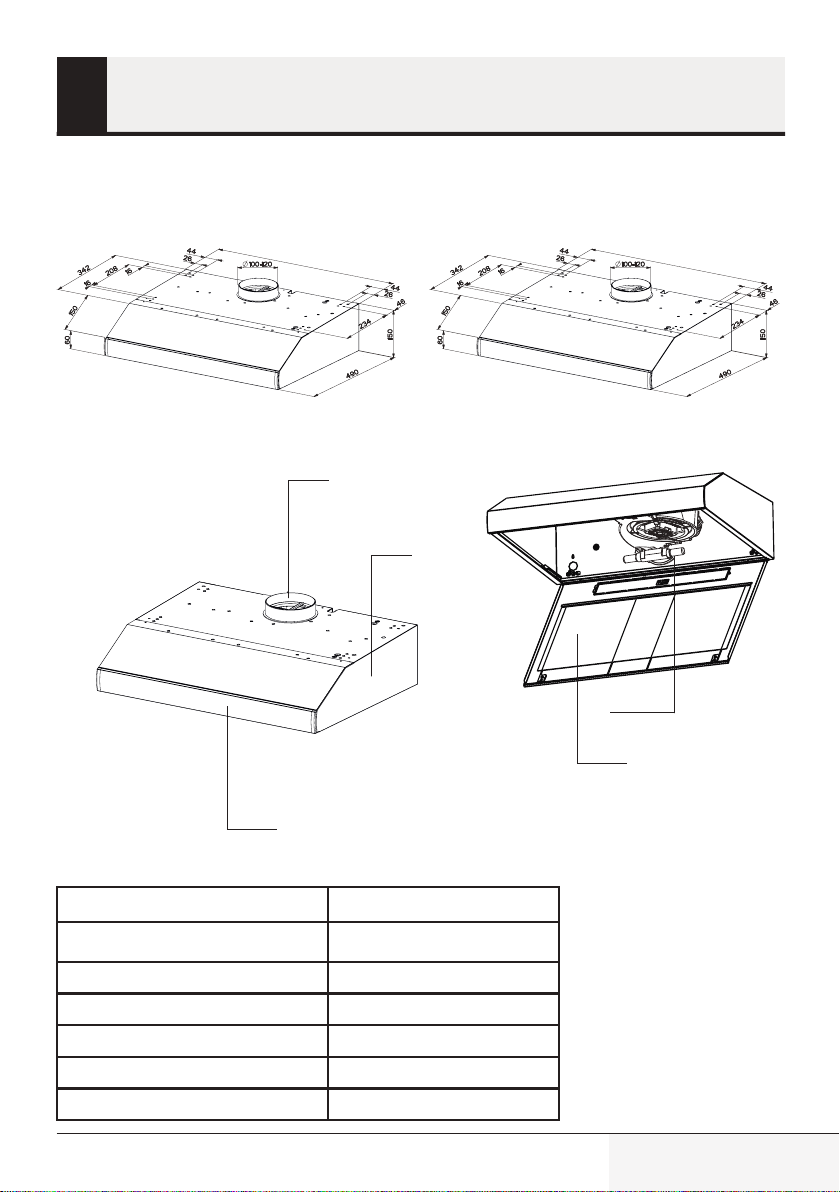

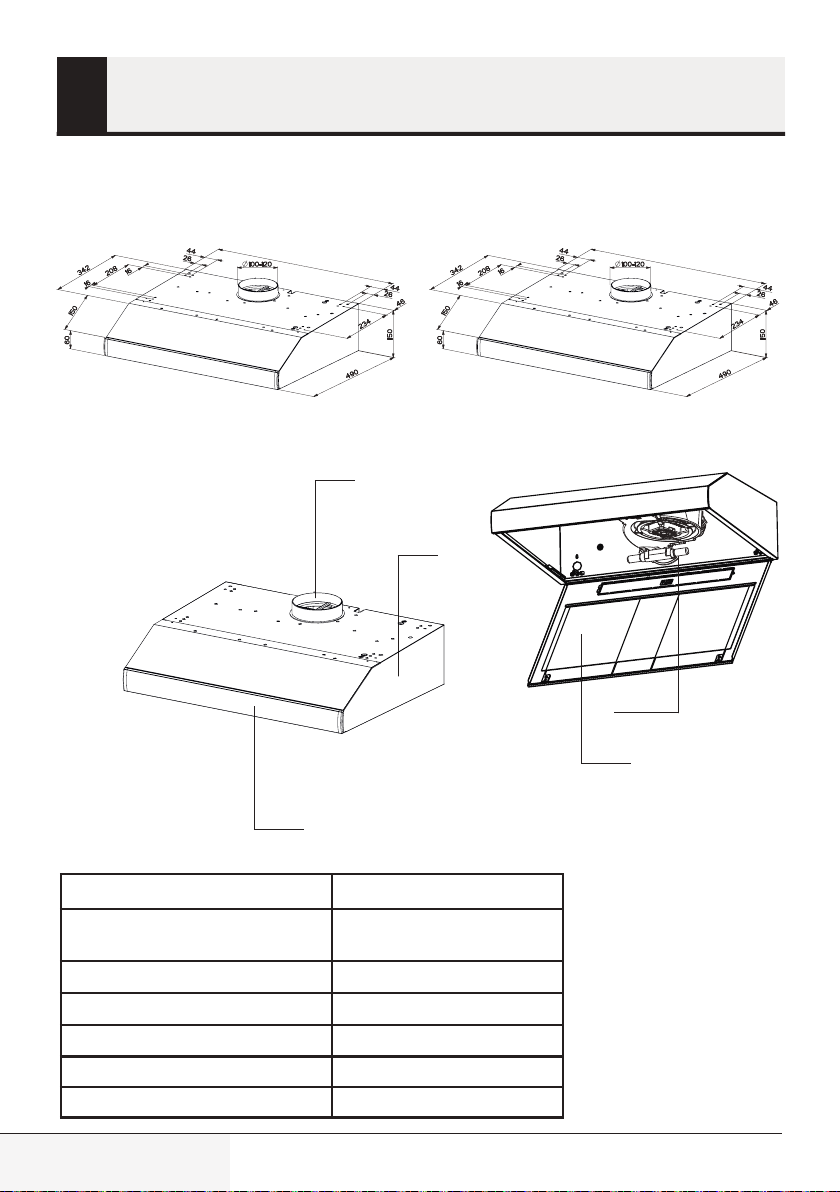

General Apperance

2

2.1 Overview

498

AH 511 AH 611

1. Main Body

2. Aliminium Grease filter

3. Lighting

4. Control Panel

5. Chimney

5

1

4

598

3

2

2.2 Technical Data

Model AH 511 - AH 611
Supply Voltage and Frequency

Lamp Power (W)
Motor Power (W)
Air Flow (m³/h) – 3. Level 295
Motor Insulation Class Class F
Insulation Class Class II

Cooker Hood / Instructions Booklet

220-240 V 50 Hz

1x4

1x125

7 / EN

Using the Appliance

3

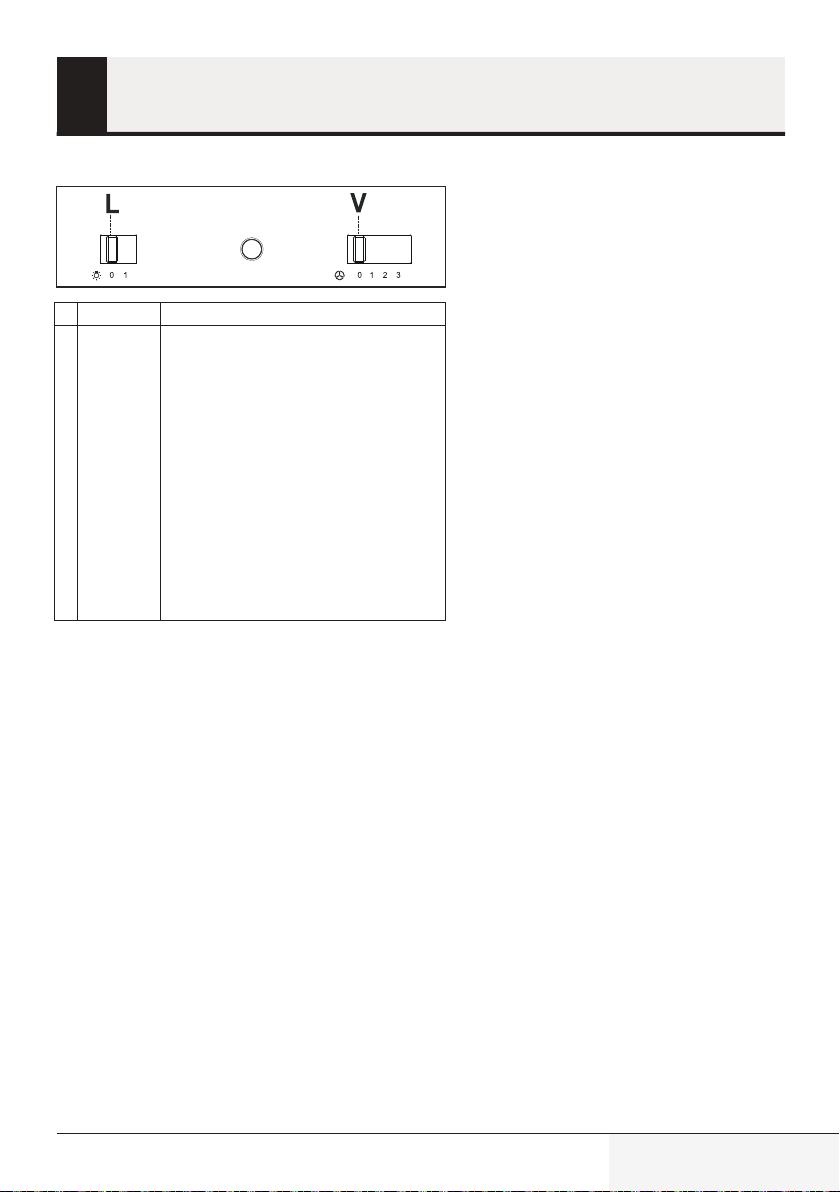

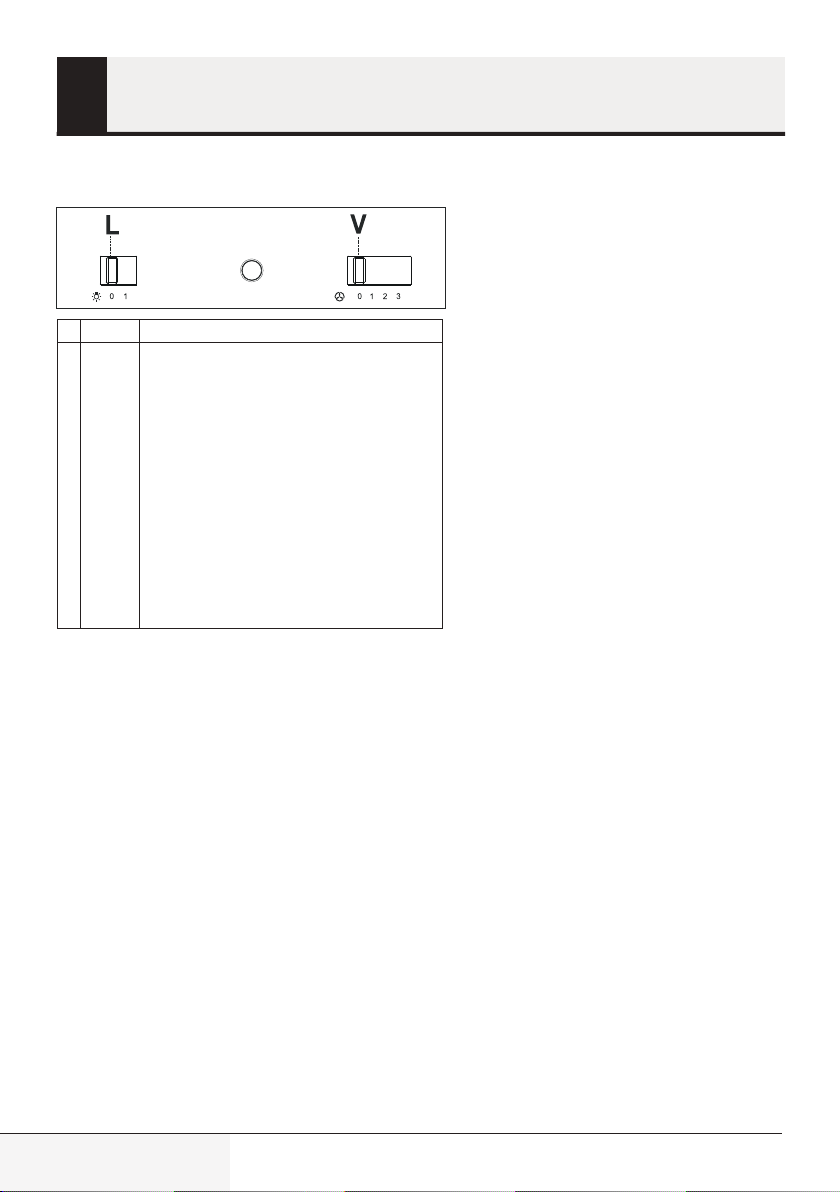

3.1 Controls Panel

L Light Switches the lighting system on and off
V Speed Sets the operating speed of the extractor:

0. Switches the extractor motor on and off

1. Low speed, used for a continuous and
silent air change in the presence of light
cooking vapour.

2. Medium speed, suitable for most operating
conditions given the optimum treated air
flow/noise level ratio.

3. Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.

• The extractor hood has been designed
exclusively for domestic use to eliminate
kitchen smells.

• Never use the hood for purposes other than
for which it has been designed.

• Never leave high naked flames under the
hood when it is in operation.

• Adjust the flame intensity to direct it onto
the bottom of the pan only, making sure that
it does not engulf the sides.

• Deep fat fryers must be continuously moni-
tored during use: overheated oil can burst
into flames.

8 / EN

Cooker Hood / Instructions Booklet

Using the Appliance

3

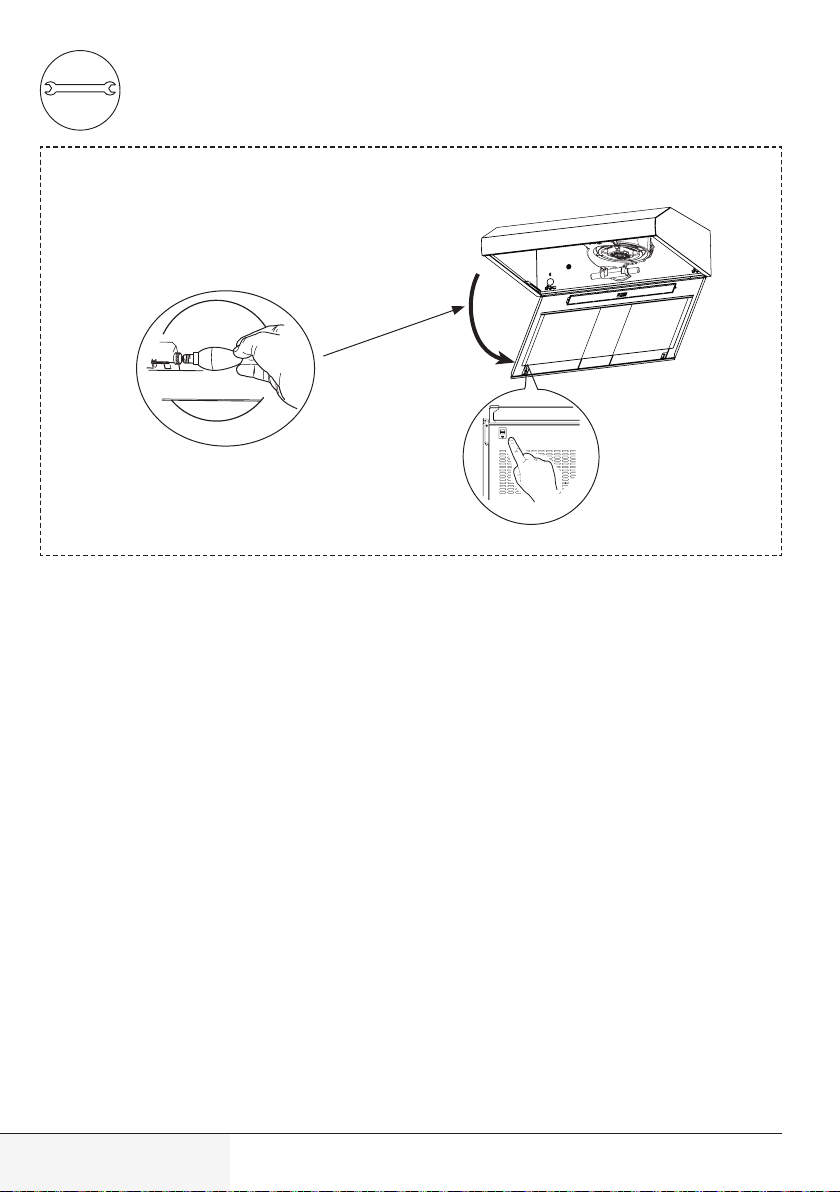

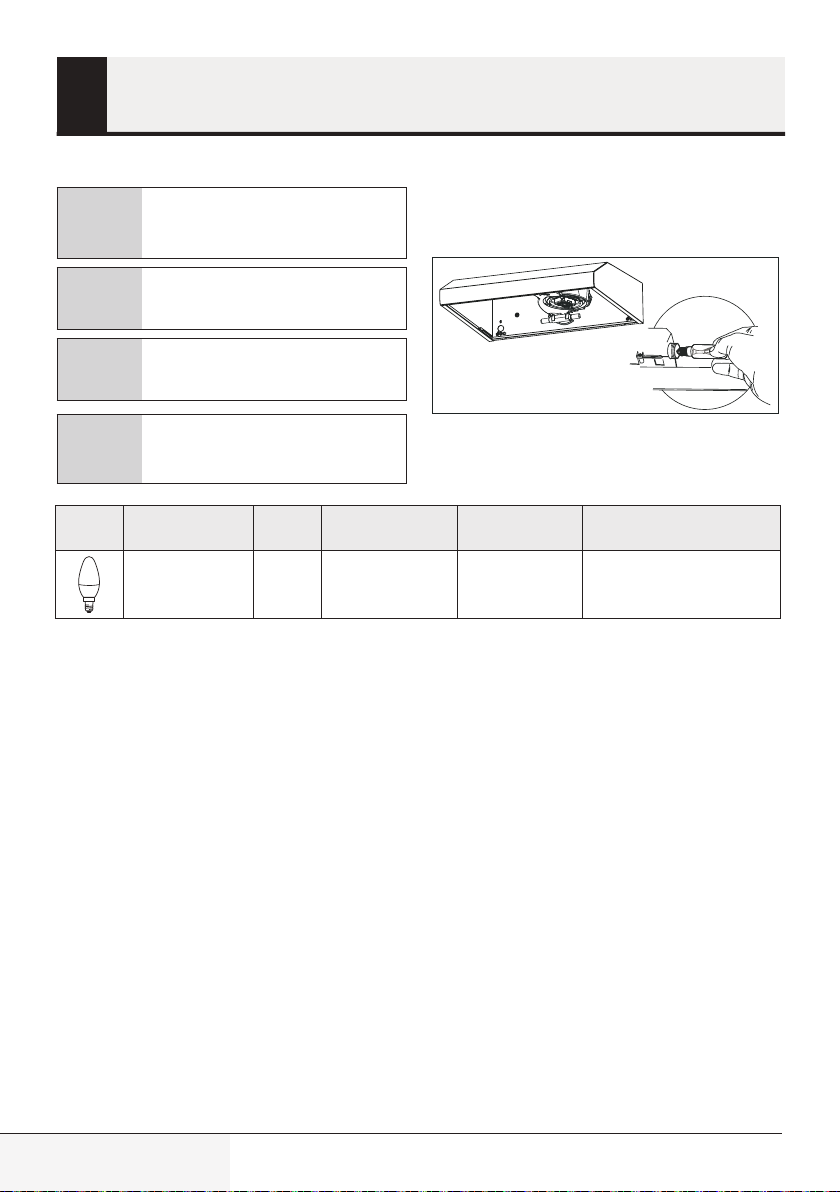

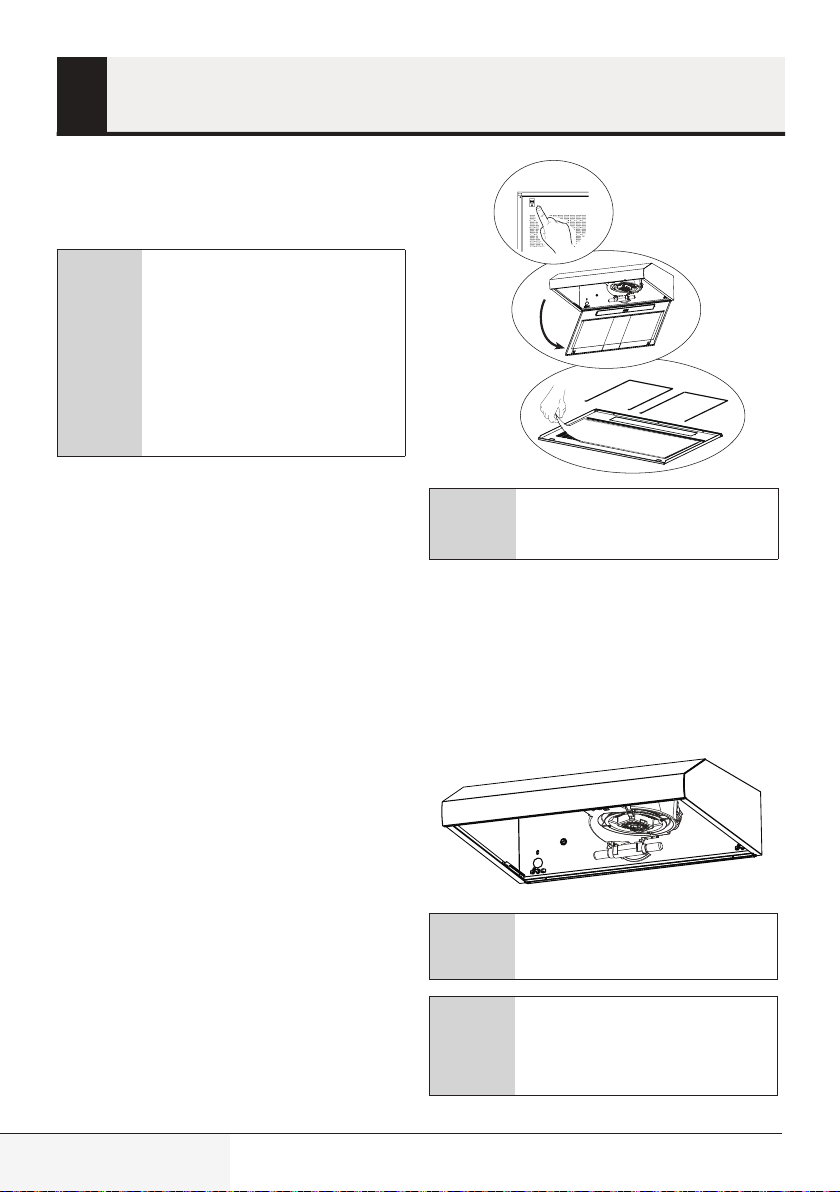

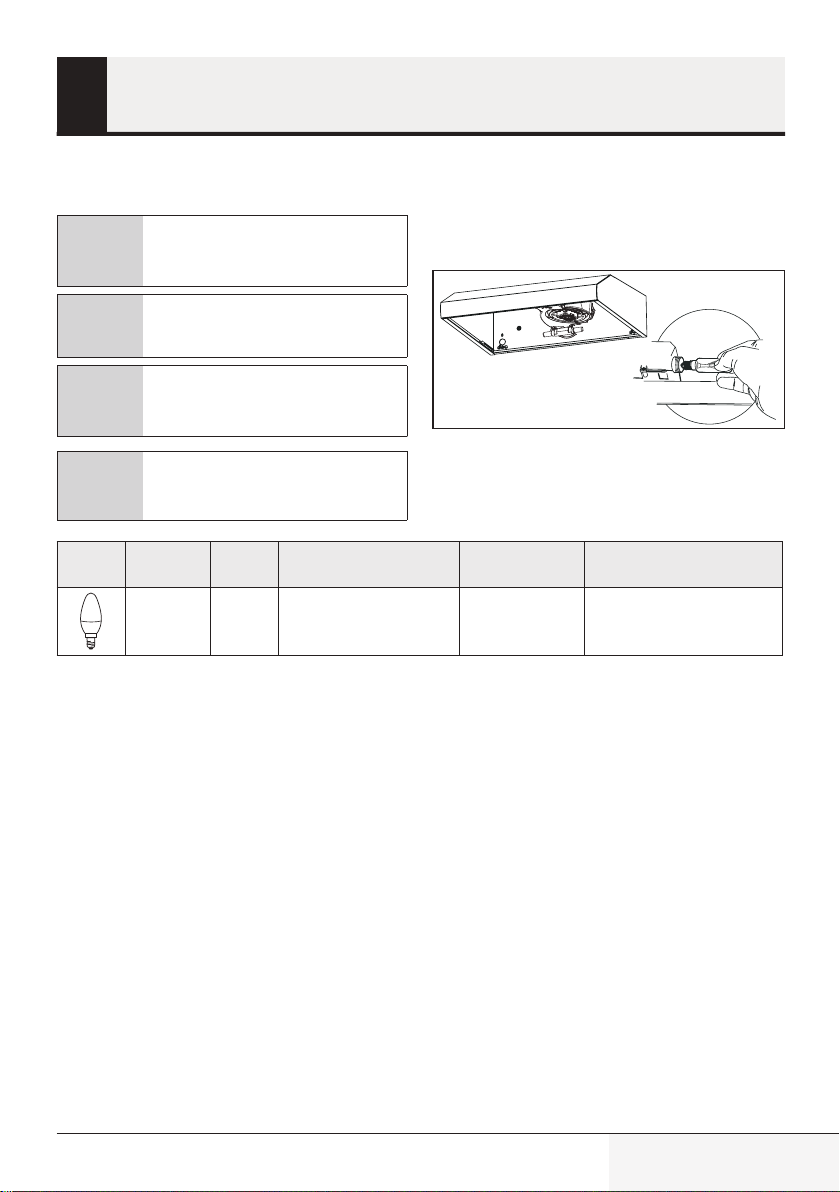

3.2 Lamp Replacement

Before replacing the light bulbs,

A
A
A

C

Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code

disconnect the power supply of
the hood.

Do not touch the light bulbs
when they are hot.

Be careful not to touch the re­placed light bulb directly with
hands.

You may procure lamps from
Authorised Service Agents.

4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

• Candle type LED lamp is used in this product

• Max 4 W lamp must be used when the change of lamp

3.3 Energy Efficient Usage

• When using your appliance, adjust the speed
settings according to vapour and odour
intensity, in order to save energy.

• Use low speeds (1-2) under normal condi­tions, and high speed (3) for intense odour and
vapour.

• * The lamps on the hood are placed for il­luminating the cooking area.
Using them for environmental lighting shall
cause unnecessary energy expenditure and
insufficient lighting.

Cooker Hood / Instructions Booklet

9 / EN

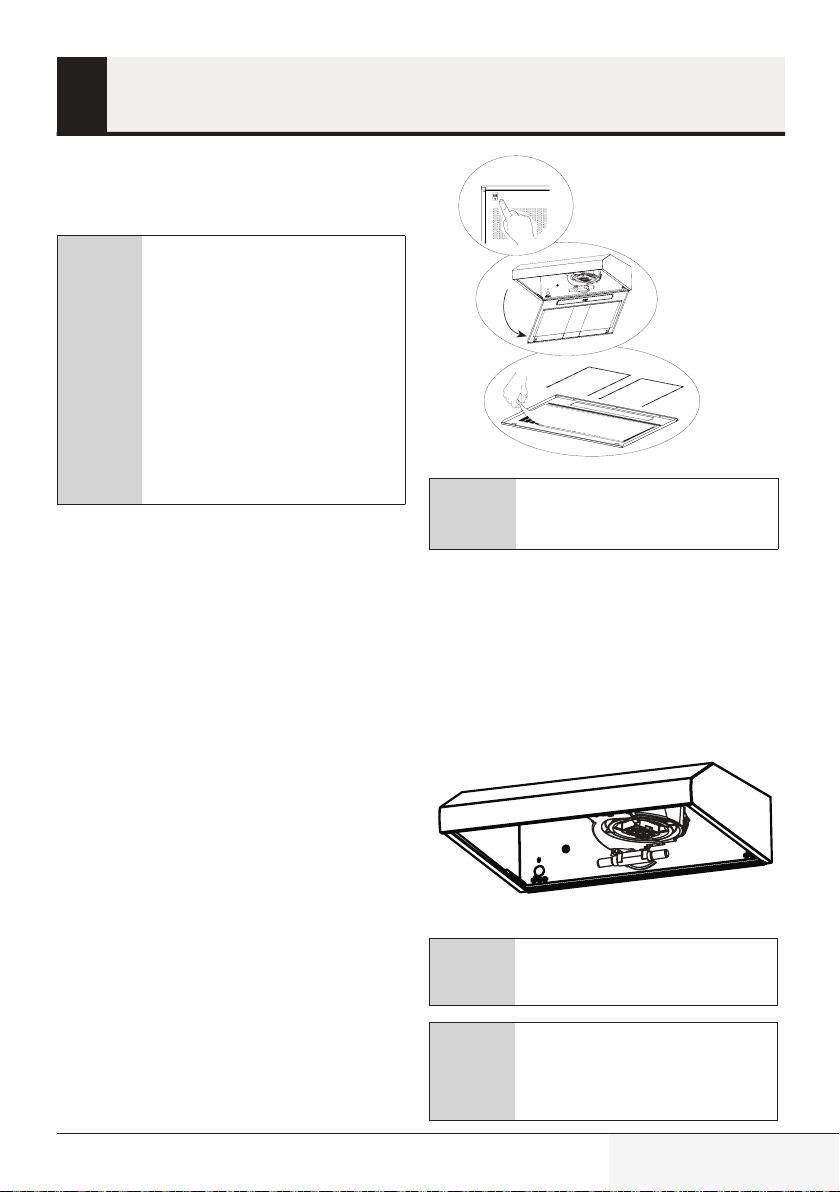

Cleaning and Maintenance

4

Prior to cleaning and maintenance, unplug the
appliance or turn the main swich off or loosen
the fuse that supplies the hood.

Failure to comply with the provi­sions relating to cleaning of the
device and replacement of filters
may cause fire risks. It is there-

A

Clean using only a cloth dampened with neu­tral liquid detergent. Do not clean with tools or
instruments. Do not use abrasive products. Do
not use alcohol

fore recommended to comply
with the guidelines given herein.
The manufacturer is not liable
for any damage to the engine or
fires caused by improper use.

C

You can wash the Aluminium
filter in the dishwasher

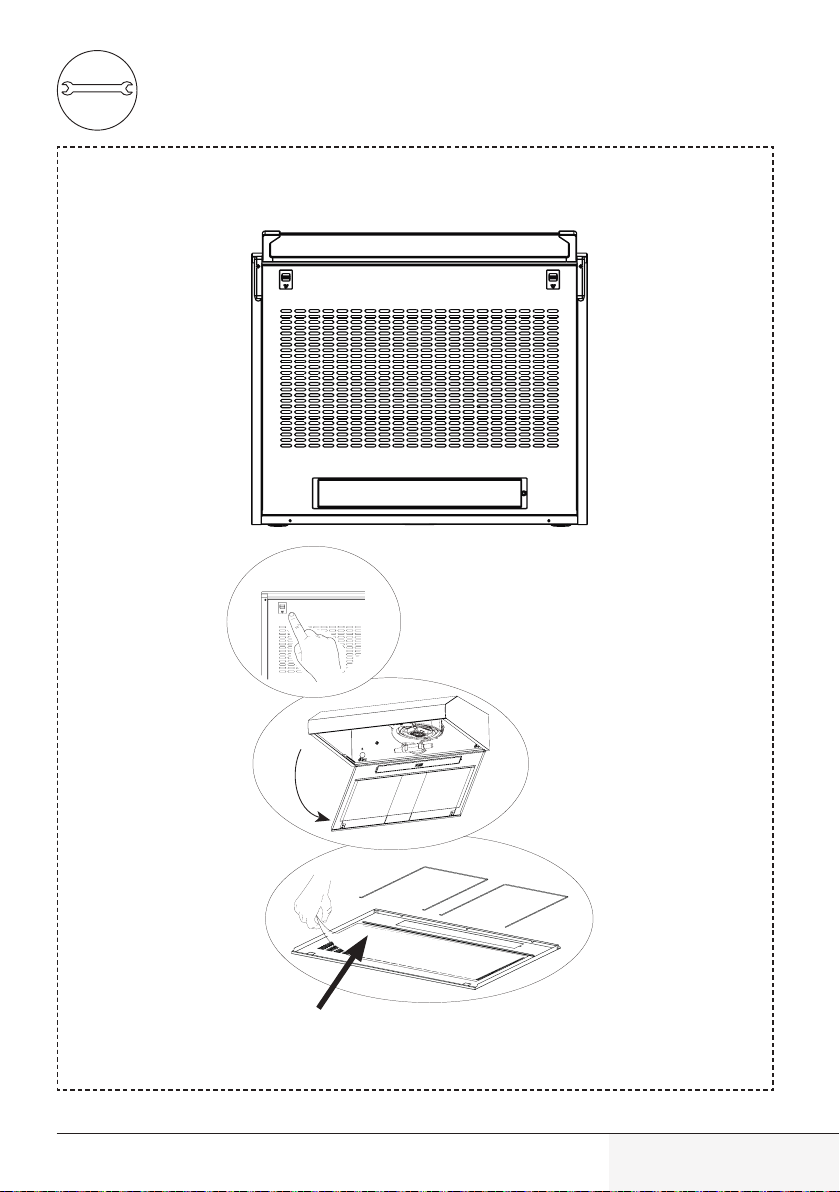

4.1 Cleaning of Aluminium Grease
Filter

This filter captures oil particles in the air. You
are recommended to clean your filter every
month under normal usage conditions. First
remove the grease filters for this process.
Wash the filters with liquid detergent and
rinse them with water and install them back
after they get dry. Aluminium grease filters
may get discolered as they are washed; this
is normal and you don’t need to change your
filter.

10 / EN

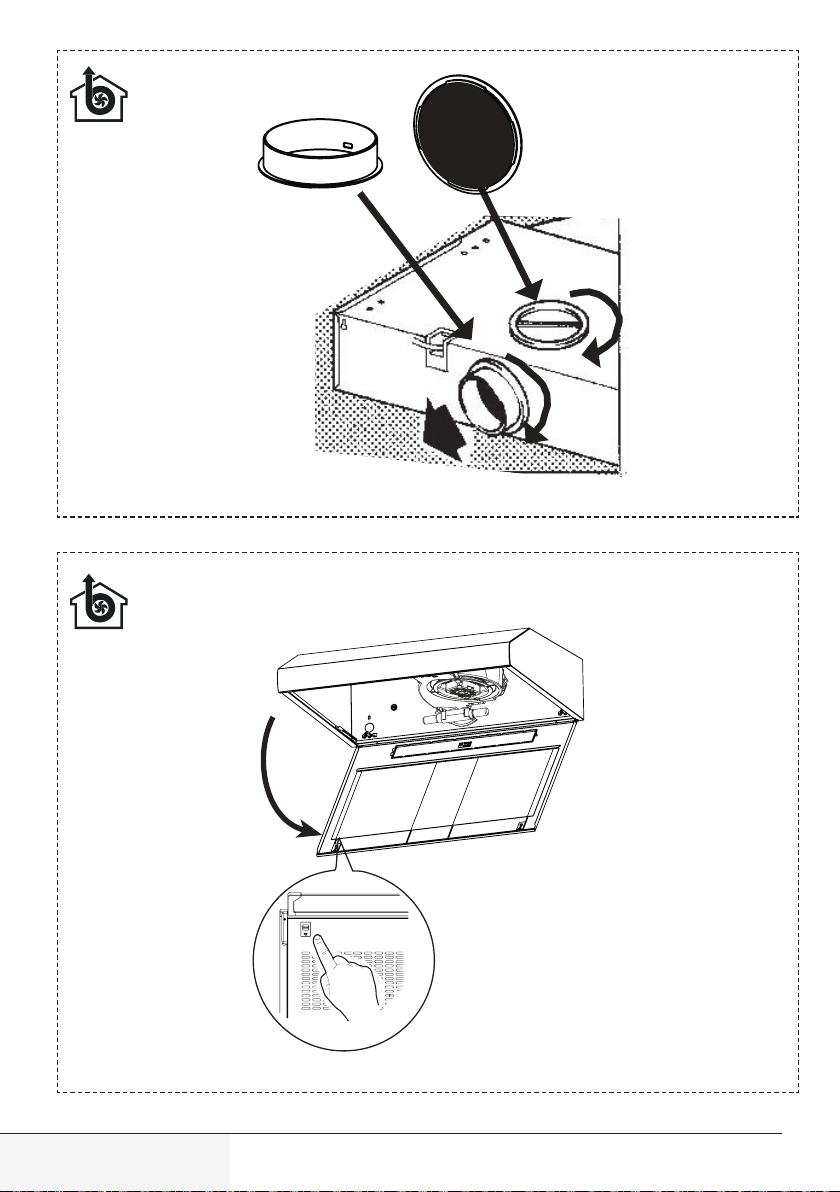

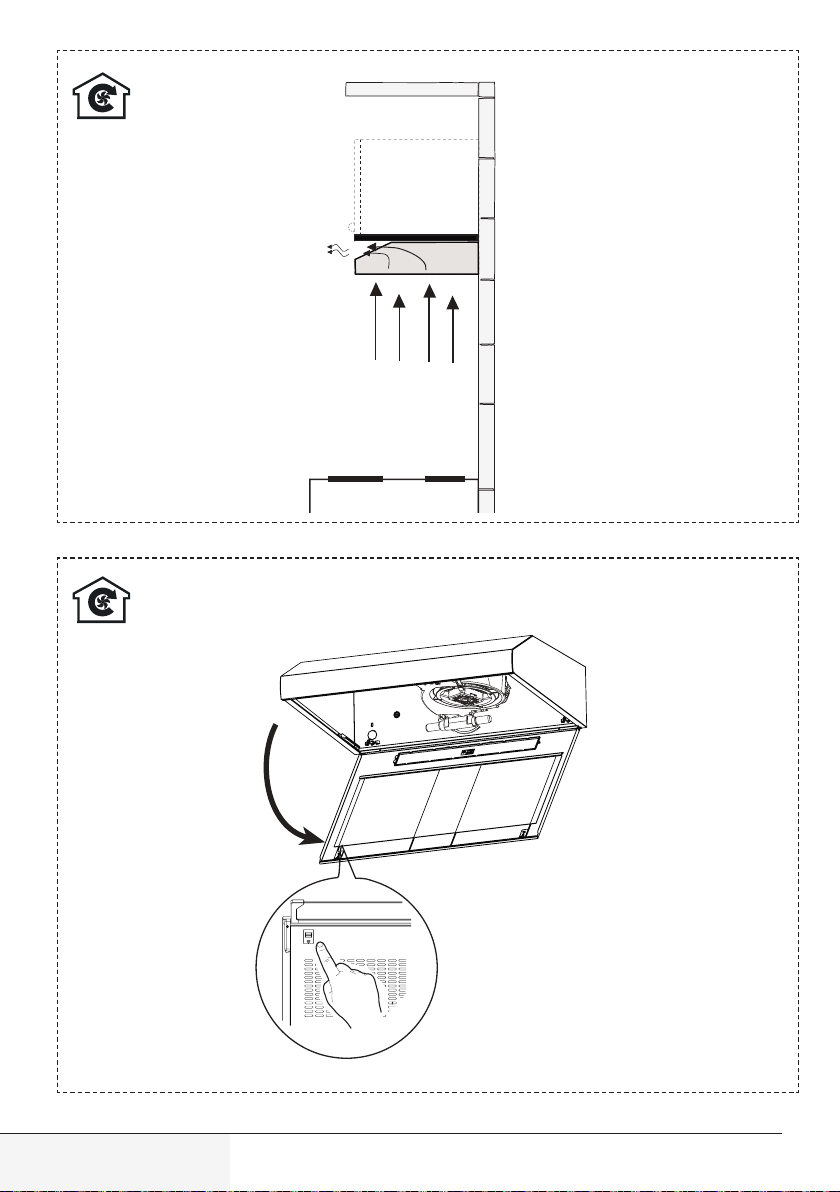

4.2 Changing of Carbon Filter (Air Cir­culation Mode)

The hood can be fitted with an active carbon
filter. The carbon filter is applied only in case
the hood is not connected to the vent duct.
In any case it is necessary to replace the car­bon filter at least every three months.

WARNING: The carbon filter is

A
A

never washed.

WARNING: Carbon filter is
available from Authorized
Services.

Cooker Hood / Instructions Booklet

Setting Up the Device

5

WARNING

A

C

Please read saffety instructions
before setting up.

NOTE

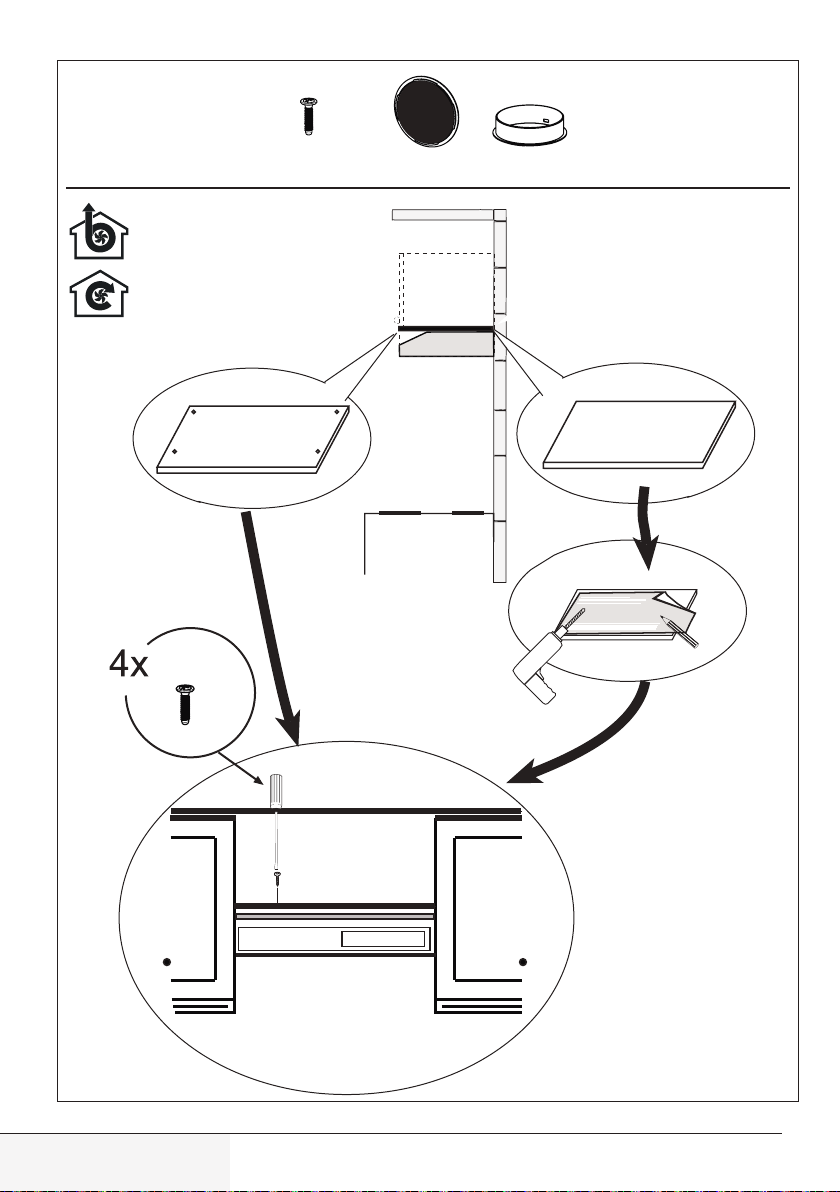

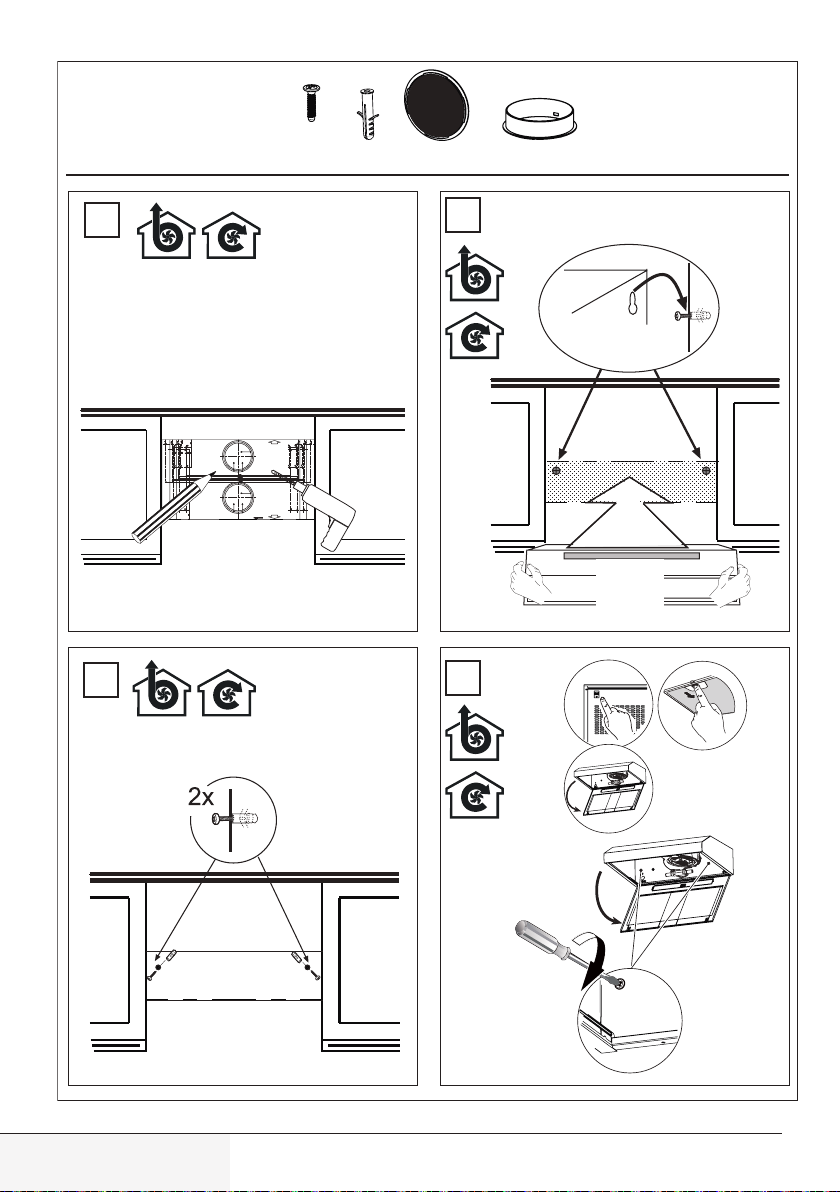

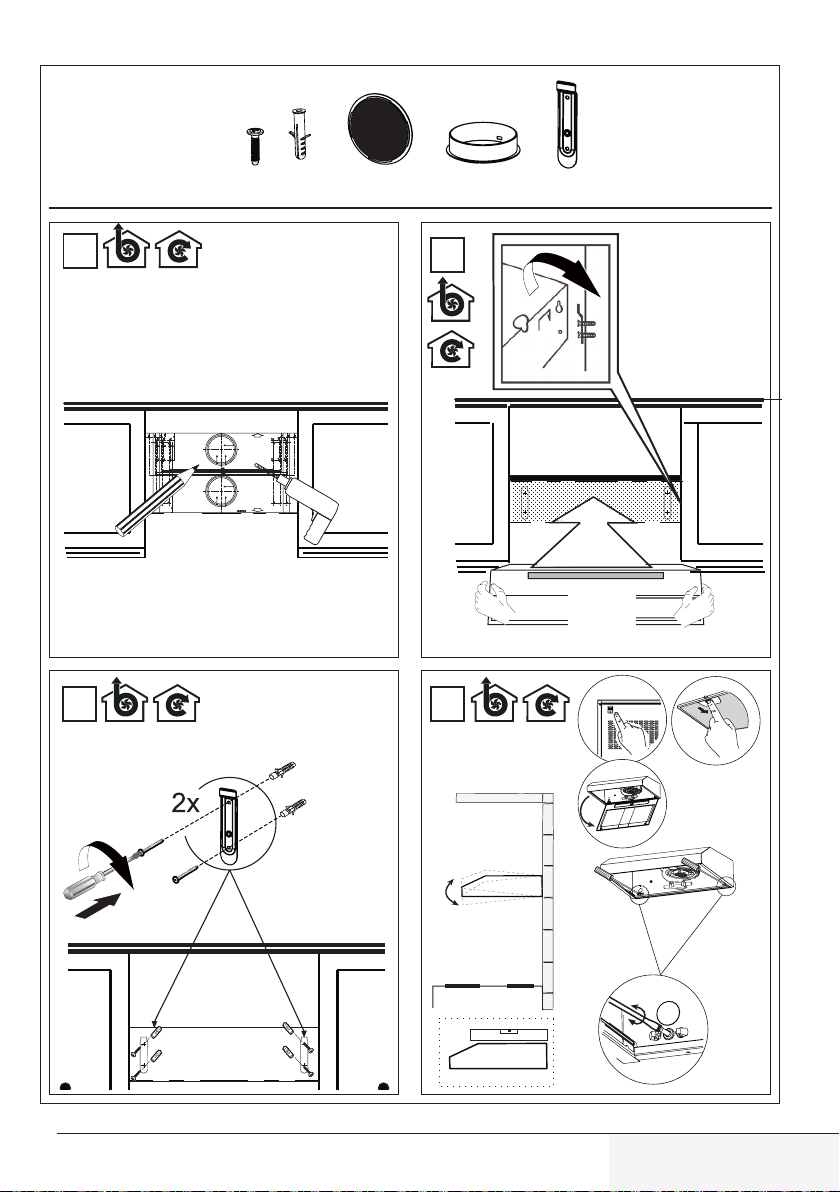

Please refer to
installation guide

page 24

for the

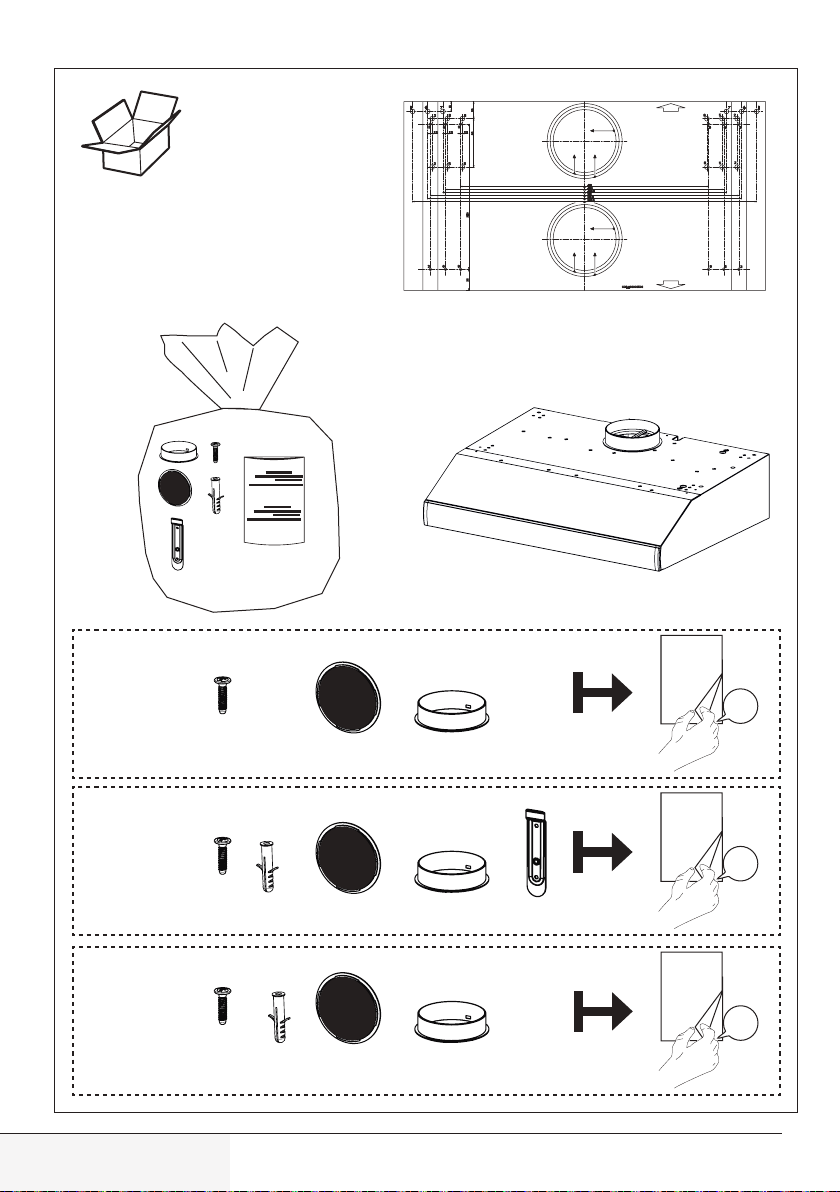

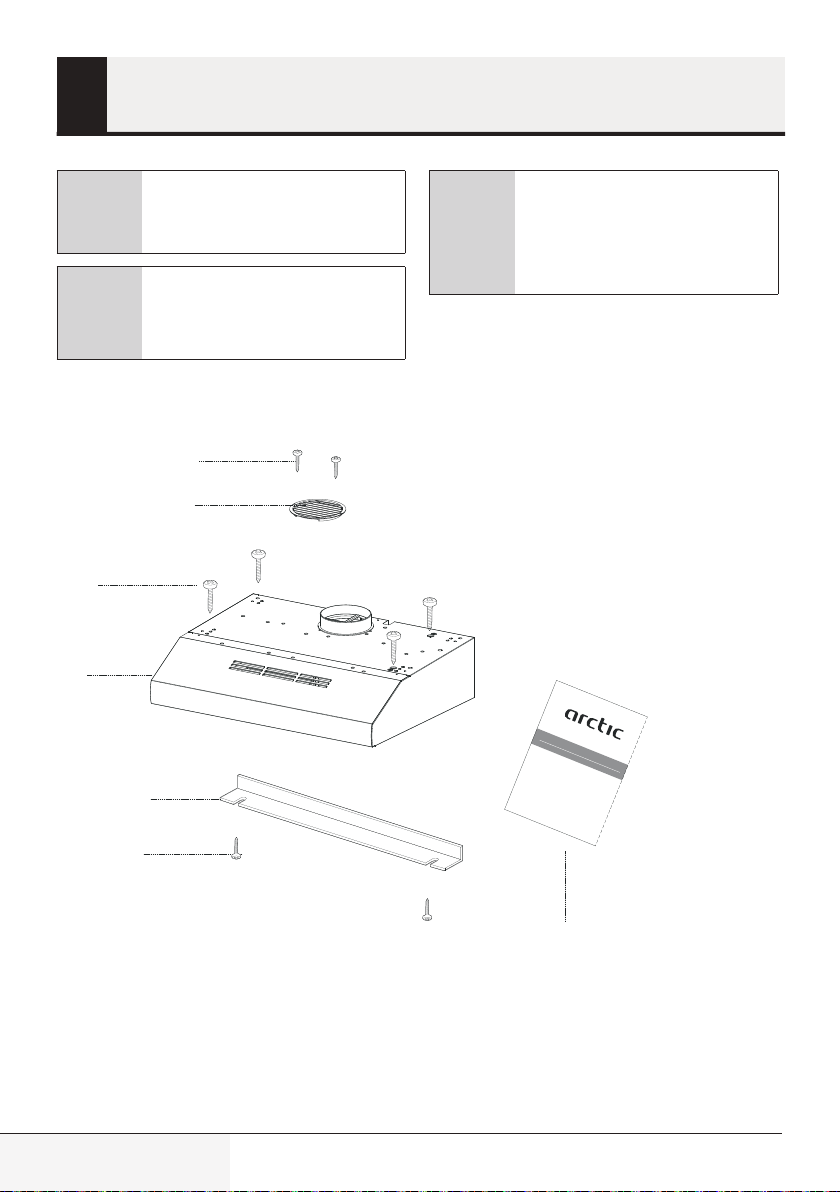

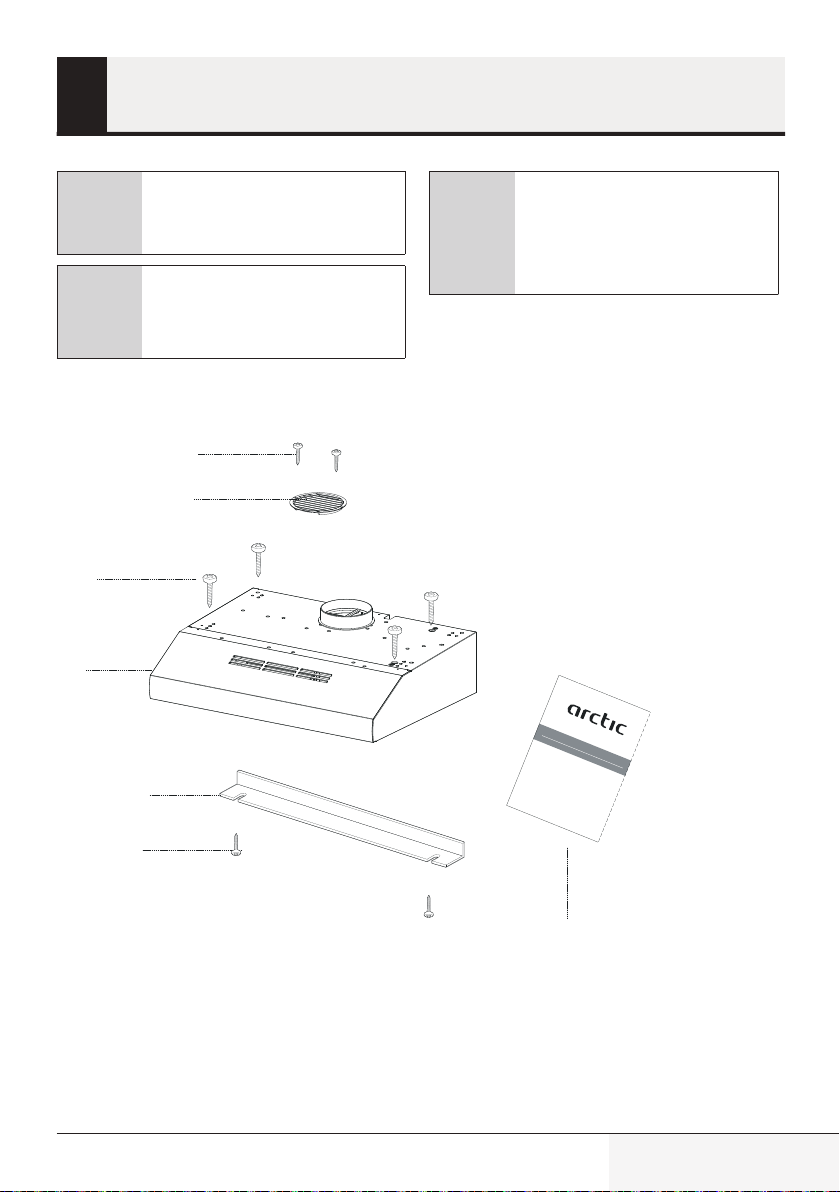

5.1 Installation Accessories

( 2 X 2,9 X 12,7 )

6

2

4

(4 X 4,2 X 44,4 )

1

A

WARNING

Failure to install the screws or
fixing device in accordance with
these instructions may result in
electrical hazards.

EN

RO

Instructions Manual

Libret de Instrucţiuni

AH 62

3

( 2 X 4,2 X 12,7 )

5

1- Hood

2- Air Outlet Grille

3- Closing Element (Optional)

4- 4 X 4,2 X 44,4 Screws

5- 2 X 4,2 X 12,7 Screws

6- 2 X 2,9 X 12,7 Screws

7- User Manual

Cooker Hood / Instructions Booklet

02-1720-8906640910-01M

7

11 / EN

Troubleshooting

6

Troubleshooting Reason Help

The product does

not work.

The product does

not work.

The product does

not work.

The lighting lamp

does not work.

The lighting lamp

does not work.

The lighting lamp

does not work.

The air intake of the

product is poor.

The air intake of the

product is poor.

The air intake of the

product is poor.

Check your fuse. Your fuse might be closed,

make it work.

Check the electrical connection. The mains voltage should be

between 220-240 V.

Check the electrical connection. Check if the other products

in your kitchen are working
or not.

Check the electrical connection. The mains voltage should be

between 220-240 V.

Check the lamp switch. The lamp switch should be in

the “on” position.

Check the lamps. The lamps of the product

should not be faulty.

Check the aluminum filter. The aluminum oil filter

should be cleaned at least
once a month under normal
conditions.

Check the air vent flue. The air vent flue should be in

the ''on'' position.

Check the carbon filter. For products with carbon

filters, the filter should
normally be changed every 3
months.

12 / EN

Cooker Hood / Instructions Booklet

Vă rugăm să citiți mai întâi acest manual de utilizare!

Stimate client,
Vă mulțumim pentru că ați ales acest produs Arctic. Sperăm să obțineți cele mai bune
rezultate de la aparatul dumneavoastră, care a fost fabricat la o calitate înaltă și cu
tehnologie performantă. Din acest motiv, vă rugăm să citiți cu atenție și în întregime
acest manual de utilizare și toate celelalte documente însoțitoare înainte de a utiliza
aparatul și să le păstrați pentru consultări ulterioare. Dacă transmiteți produsul altei
persoane, oferiți-i și manualul de utilizare. Urmați instrucțiunile și acordați atenție tutu­ror informațiilor și avertismentelor din manualul de utilizare.

Nu uitați că acest manual de utilizare poate fi aplicat și altor modele. Diferențele dintre
modele sunt descrise în manual în mod explicit.

Semnificația simbolurilor

Următoarele simboluri sunt utilizate în diverse părți ale acestui manual de utilizare:

Informații importante și sugestii utile cu

C

A

privire la utilizare.

AVERTISMENT: Avertismente pentru
situații periculoase referitoare la sigu­ranța vieții și bunurilor.

Avertisment pentru pericol de incendiu.

Avertisment privind electrocutarea.

B

Clasă de protecție împotriva electrocu­tării.

Acest produs a fost fabricat în fabrici ecologice moderne,
fără a dăuna naturii.

În conformitate cu Directiva DEEE. Nu conține policlorură de difenil (PCB).

Instrucțiuni importante cu privire la siguranță

1

și mediu

1.1 Siguranță generală

Instrucțiuni importante cu privire la sigu­ranță Citiți cu atenție și păstrați-le pentru
consultare ulterioară Această secțiune con
ține instrucțiuni privind siguranța, care vă
vor proteja împotriva riscului de incendiu,
electrocutare, expunere la scurgeri de mi
crounde, vătămare corporală și pagube ma­teriale. Nerespectarea acestor instrucțiuni
atrage anularea garanțiilor acordate.

• Produsele de la Arctic sunt conforme stan-

dardelor de siguranță aplicabile; din acest
motiv, în caz de defecțiune a produsului
sau a cablului de alimentare, acestea tre
buie reparate sau înlocuite de distribuitor,
un centru de service sau un service similar
specializat și autorizat, pentru evitarea ori
cărui pericol. Lucrările de reparații greșite
sau efectuate de persoane necalificate pot
cauza pericole sau riscuri utilizatorului.

• Acest aparat este destinat pentru a fi utili-

zat în scop casnic și aplicații similare cum
ar fi:

– Bucătării pentru personalul din maga
zine, birouri sau alte medii de lucru;

– Ferme
– De către clienți în hoteluri, moteluri sau

alte medii de tip rezidențial;
– Medii de tip pensiune.

• Utilizați acest produs doar pentru uzul

desemnat, așa cum este descris în acest

manual.

• Producătorul nu își asumă răspunderea

pentru daunele provocate de instalarea in
corectă sau utilizarea greșită a produsului.

-

• Acest aparat poate fi utilizat de către copii

cu vârsta minimă de 8 ani și de către per

-

soanele cu capacități fizice, senzoriale sau
mentale reduse sau lipsite de experiență și
de cunoștințe, dacă aceștia au fost supra
vegheați sau instruiți cu privire la utilizarea
produsului într-un mod sigur și dacă înțe
leg pericolele implicate.

• Copiii nu trebuie să se joace cu aparatul.

-

Operațiunile de curățare și întreținere nu
trebuie să fie efectuate de către copii fără
supraveghere.

-

• Distanța minimă dintre suprafețele de sus-

ținere pentru vasele de gătit de pe plită și
partea cea mai joasă a hotei trebuie să fie
de 65 cm.

• Dacă instrucțiunile de instalare a plitei cu

gaz specifică distanțe mai mari decât cele
de mai sus, se vor respecta instrucțiunile

-

respective.

• Asigurați-vă că tensiunea de alimentare

corespunde cu informațiile furnizate pe
plăcuța cu date tehnice a produsului.

• Nu utilizați aparatul atunci când cablul de

alimentare sau aparatul în sine este ava
riat.

• Nu strângeți, nu îndoiți și nu frecați cablul

-

-

-

-

-

14 / RO

Hotă de bucătărie / Manual de instrucțiuni

Instrucțiuni importante cu privire la siguranță

1

și mediu

de alimentare de margini tăioase, pentru a
preveni avarierea acestuia. Feriți cablul de
alimentare de suprafețele fierbinți și focul
deschis.

• Utilizați produsul doar cu o priză cu împă-

mântare.

AVERTISMENT: Nu conectați produsul la

priza de alimentare înainte de finalizarea
instalării.

• Amplasați aparatul astfel încât ștecherul

să fie întotdeauna accesibil.

• Nu atingeți lămpile dacă au funcționat mult

timp. Vă pot arde mâinile, deoarece vor fi
fierbinți.

• Respectați reglementările stabilite de au-

toritățile competente privind evacuarea
aerului rezidual (acest avertisment nu este
valabil la utilizarea fără coșul de fum).

• Folosiți produsul după ce ați pus o oală, o

tigaie etc. pe plită. În caz contrar, căldura
ridicată poate cauza deformări în unele
părți ale produsului.

• Opriți plita înainte de a lua oala, tigaia etc.

de pe aceasta.

• Nu lăsați ulei fierbinte pe plită. Tigăile cu

ulei fierbinte pot provoca auto-combustia.

• Fiți atenți la perdele și huse, deoarece ule-

iul poate lua foc în timp ce gătiți alimente
cum ar fi cartofi prăjiți.

• Filtrul de grăsime trebuie înlocuit cel puțin

lunar. Filtrul de carbon trebuie înlocuit cel

puțin o dată la 3 luni.

• Produsul trebuie curățat conform manua-

lului de utilizare. În cazul în care curățarea
nu a fost efectuată conform manualului de
utilizare, există risc de incendiu.

• Nu folosiți materiale de filtrare care nu sunt

rezistente la foc, în locul filtrului actual.

• Utilizați doar componentele originale sau

componentele recomandate de către pro
ducător.

• Nu folosiți produsul fără filtru și nu scoateți

filtrele în timp ce produsul funcționează.

• În cazul în care se produce o flacără, opriți

alimentarea produsului și aparatele de
gătit.

• În cazul în care se produce o flacără,

acoperiți flacăra și nu utilizați apă pentru
stingere.

• Înainte de fiecare curățare și atunci când

produsul nu este folosit, scoateți-l din
priză.

• Presiunea negativă în mediu nu trebuie să

depășească 4 Pa (4 x 10 bari), în timp ce
hota pentru plita electrică și aparatele care
funcționează cu un alt tip de energie decât
electricitatea funcționează simultan.

• În mediul în care este folosit produsul,

evacuarea dispozitivelor care funcționează
pe combustibil lichid sau motorină, cum ar
fi radiatorul, trebuie să fie complet izolată
sau dispozitivul trebuie să fie de tip erme
tic.

-

-

Hotă de bucătărie / Manual de instrucțiuni

15 / RO

Instrucțiuni importante cu privire la siguranță

1

și mediu

• La conectarea coșului de evacuare, folo-

siți țevi cu diametrul de 120 sau 150 mm.
Racordul țevilor trebuie să fie cât mai scurt
posibil și să aibă cât mai puține coturi.

Pericol de sufocare! Păstrați materia-

lele de ambalare la loc inaccesibil copiilor.

1.2 Conformitate cu Directiva DEEE și
eliminarea deșeurilor:

Acest produs este conform cu Directiva
DEEE a UE (2012/19/EU). Acest produs
poartă un simbol pentru deșeuri de echipa
mente electrice (DEEE).

ATENȚIE: În timpul utilizării cu aparate de

gătit, piesele accesibile se pot încinge.

• Evacuarea hotei nu trebuie să fie conec-

tată la canalele de aer care includ alte
tipuri de fum.

• Ventilația în cameră poate fi insuficientă

atunci când hota pentru plita electrică este
folosită simultan cu dispozitive care func
ționează cu gaz sau alți combustibili (nu
se aplică neapărat în cazul aparatelor care
doar evacuează aerul înapoi în cameră).

• Obiectele plasate pe produs pot să cadă.

Nu amplasați nici un obiect pe aparat.

• Nu flambați alimente sub produs.

AVERTISMENT: Îndepărtați foliile de pro-

tecție înainte de a instala hota.

Dispozitivul uzat trebuie returnat
către un punct oficial de colectare pentru re

ciclarea dispozitivelor electrice și electroni-

-

ce. Pentru a găsi aceste sisteme de colecta­re contactați autoritățile locale sau distribu­itorul de la care a fost achiziționat produsul.
Fiecare gospodărie are un rol important în
recuperarea și reciclarea electrocasnicelor
vechi. Eliminarea corespunzătoare a elec
trocasnicelor uzate ajută la prevenirea posi­bilelor consecințe negative pentru mediu și
sănătatea umană.

-

Acest simbol indică faptul că acest
produs nu trebuie eliminat împreu

­nă cu alte deșeuri menajere la
sfârșitul duratei sale de utilizare.

-

-

• Nu lăsați niciodată focul deschis la inten-

sitate mare sub hotă când aceasta func­ționează.

• Friteuzele trebuie supravegheate perma-

nent în timpul folosirii: uleiul supraîncălzit
se poate aprinde.

16 / RO

Hotă de bucătărie / Manual de instrucțiuni

1.3 Conformitatea cu Directiva RoHS

Produsul pe care l-ați achiziționat este con­form cu Directiva RoHS UE (2011/65/UE).
Produsul nu conține materiale dăunătoare
sau interzise specificate în Directivă.

Instrucțiuni importante cu privire la siguranță

1

și mediu

1.4 Informații despre ambalaj

Ambalajul produsului este fabricat
din materiale reciclabile, în confor

mitate cu reglementările naționale
de mediu. Nu eliminați ambalajul împreună
cu deșeurile menajere sau de alt tip.
Transportați-le la punctele de colectare a
ambalajelor desemnate de către autoritățile

.

locale

-

Hotă de bucătărie / Manual de instrucțiuni

17 / RO

Aspect general

2

2.1 Prezentare generală

498

AH 511 AH 611

1. Corp principal

2. Filtru de grăsime din aluminiu

3. Sistem de iluminat

4. Panou de comandă

5. Coș de fum

5

1

4

598

3

2

2.2 Date tehnice

Model

Tensiune de alimentare și
frecvența

Putere bec (W)
Putere motor (W)
Flux aer (m³/h) – 3. Nivel
Clasa de izolație a motorului Clasa F
Clasa de izolație Clasa II

18 / RO

AH 511 - AH 611

220-240 V 50 Hz

Hotă de bucătărie / Manual de instrucțiuni

1x4

1x125

295

Utilizarea produsului

3

3.1 Panou de comandă

L Lumini Aprinde și stinge instalaţia de iluminare.
V Viteza Determină viteza de funcţionare:

0. Aprinde și stinge motorul de aspiraţie.

1. Viteza minimă, adecvată pentru
schimbarea continuă a aerului
deosebit de silenţioasă, în cazul în
care sunt puţini aburi de la gătit.

2. Viteza medie, adecvată majorităţii
condiţiilor de utilizare, având în vedere
raportul optim dintre aerul tratat și
nivelul sonor.

3. Viteza maximă, adecvată a face faţă
emisiunilor maxime de vapori de la
gătit, și pe perioade îndelungate.

• Hota extractoare a fost proiectată exclusiv pen-
tru uz domestic, pentru a elimina mirosurile din
bucătărie.

• Nu utilizați niciodată hota în alte scopuri decât
cele pentru care a fost proiectată.

• Nu lăsați niciodată flăcări deschise înalte sub
hotă atunci când aceasta este în funcțiune.

• Ajustați intensitatea flăcării pentru a o
direcționa numai spre partea inferioară a tigăii,
asigurându-vă că nu învăluie marginile.

• Friteuzele cu grăsimi trebuie monitorizate în mod
continuu în timpul utilizării: uleiul supraîncălzit
poate izbucni în flăcări.

Hotă de bucătărie / Manual de instrucțiuni

19 / RO

Utilizarea produsului

3

3.2 Înlocuirea becului

Înainte de a înlocui becul,

A
A

A

C

Bec Putere absorbită (W) Dulie Tensiune (V) Dimensiune (mm) Cod ILCOS

• Acest produs este echipat cu un bec cu LED de tip lumânare.

• Atunci când schimbați becul, trebui utilizat un bec de maxim 4 W

deconectați hota de la sursa de
alimentare.

Nu atingeți becurile atunci când
sunt fierbinți.

Aveți grijă să nu atingeți becul
înlocuit direct cu mâinile.

Becuri de rezervă găsiți la agenții
din service autorizate.

4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100

3.3 Funcționarea eficientă din punct
de vedere energetic în termeni de
economisire Folosire

• Când folosiți hota, ajustați setările de viteză
conform vaporilor și intensității mirosului,
pentru a economisi energie.

• Folosiți viteze mici (1-2) în condiții normale
și viteze mari (3) pentru mirosuri intense și
vapori.

• * Lămpile de pe hotă sunt plasate pentru
iluminarea zonei de gătit.
Folosirea lor pentru lumina ambientală va
produce consul de energie inutil și lumină
insuficientă.

20 / RO

Hotă de bucătărie / Manual de instrucțiuni

Curățare și Întreținere

4

Înainte de curățare și întreținere, deconectați
aparatul, opriți întrerupătorul principal sau
slăbiți siguranța care alimentează hota.

Nerespectarea dispozițiilor
referitoare la curățarea
dispozitivului și înlocuirea
filtrelor poate provoca riscuri
de incendiu. Prin urmare, este
recomandat să respectați

A

Curățați folosind o cârpă înmuiată în detergent
lichid cu pH neutru. Nu curățați folosind
ustensile sau instrumente. Nu folosiți produse

abrazive. Nu folosiți alcool.

4.1 Curățarea filtrului din aluminiu
pentru grăsime

Acest filtru captează particulele de ulei din aer. Se reco­mandă curățarea filtrului în fiecare lună, în condiții nor­male de utilizare. În acest scop, mai întâi îndepărtați fil­trele de grăsime. Spălați filtrele cu detergent lichid și apoi
clătiți-le cu apă, iar după uscare montați-le la loc. Filtrele
de aluminiu se pot decolora pe măsură ce sunt spălate;
acest lucru este normal și nu necesită înlocuirea filtrului.

instrucțiunile prezentate în
manual. Producătorul nu este
răspunzător pentru daune
provocate motorului sau pentru
incendii cauzate de o utilizare
necorespunzătoare.

C

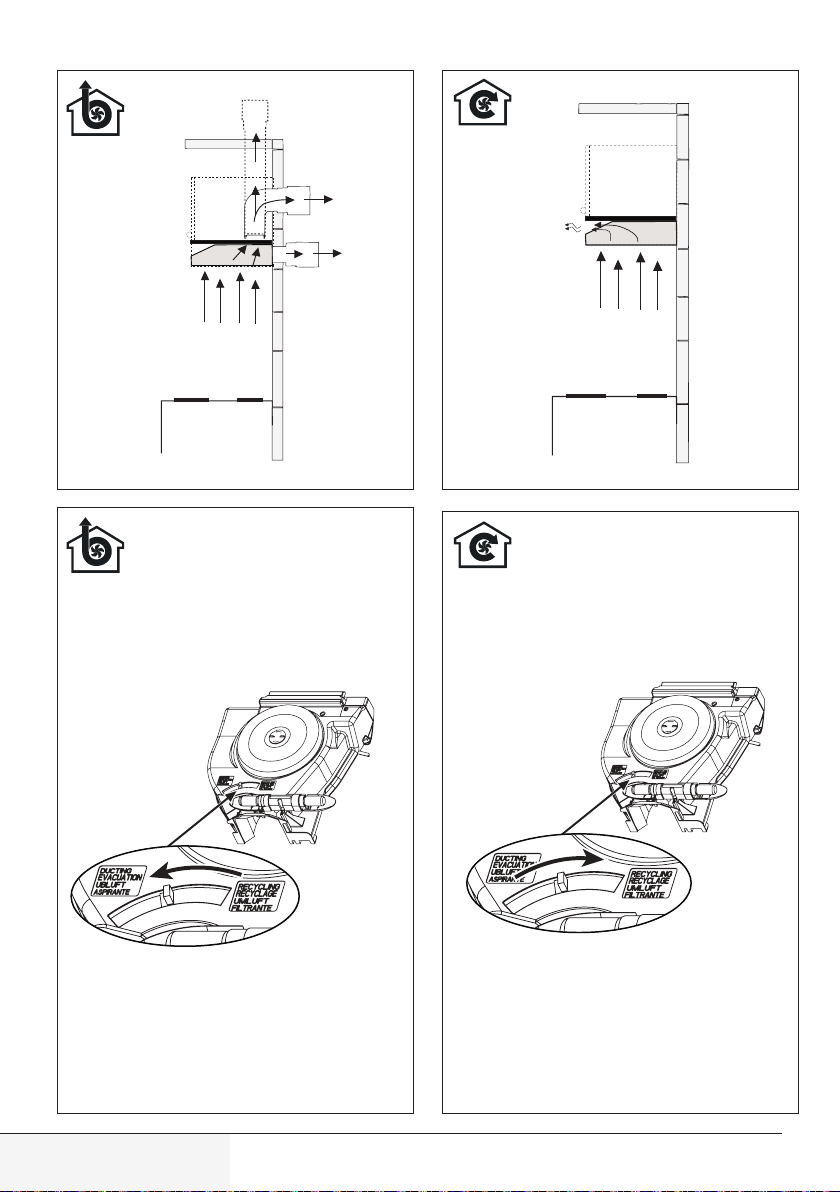

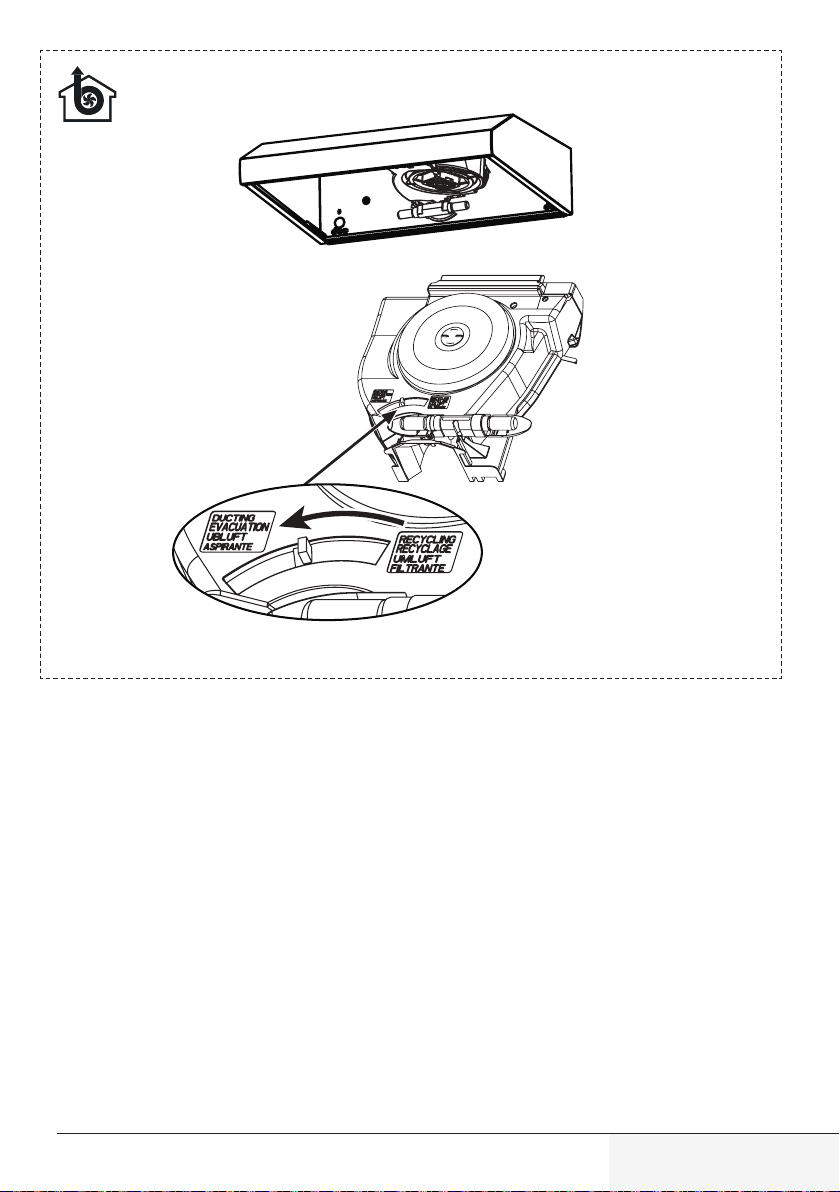

4.2 Schimbarea filtrului de carbon
(Mod de recirculare a aerului)

Hota poate fi echipată cu un filtru de carbon activ. Filtrul
de carbon se folosește doar în cazul în care hota nu este
conectată la conducta de aerisire.
În orice caz, schimbarea filtrului de carbon se face o dată
la trei luni.

Puteți spăla filtrul din aluminiu în
mașina de spălat vase

Hotă de bucătărie / Manual de instrucțiuni

A
A

AVERTISMENT: Filtrul de carbon
nu trebuie spălat niciodată.

AVERTISMENT: Filtrul de
carbon îl puteți găsi în service­urile autorizate.

21 / RO

Instalarea hotei

5

AVERTISMENT

A

C

Vă rugăm să citiți instrucțiunile de
siguranță înainte de instalare.

NOTĂ

Vă rugăm să consultați
pentru ghidul de instalare

pagina 24

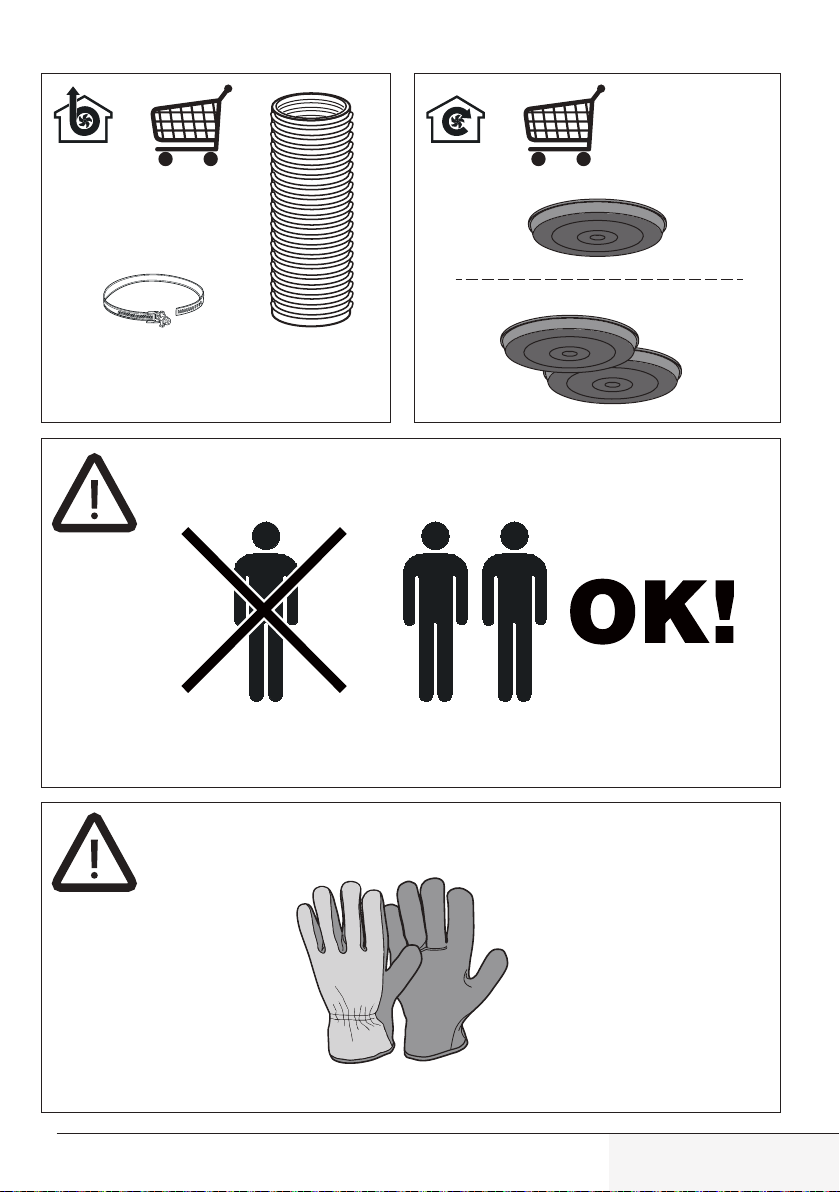

5.1 Accesorii pentru montare

( 2 X 2,9 X 12,7 )

6

2

4

(4 X 4,2 X 44,4 )

1

AVERTISMENT

Neinstalarea șuruburilor sau a dis-

A

pozitivului de fixare în conformitate
cu aceste instrucțiuni poate cauza
pericole electrice.

EN

RO

Instructions Manual

Libret de Instrucţiuni

AH 62

3

( 2 X 4,2 X 12,7 )

5

1- Hotă

2- Grilă de evacuare a aerului

3- Element de închidere (opţional)

4- șuruburi 4 X 4,2 X 44,4

5- șuruburi 2 X 4,2 X 12,7

6- șuruburi 2 X 2,9 X 12,7

7- Manual de utilizare

22 / RO

02-1720-8906640910-01M

7

Hotă de bucătărie / Manual de instrucțiuni

Depanarea

6

Problemă Cauză Soluție

Produsul nu

funcționează.

Produsul nu

funcționează.

Produsul nu

funcționează.

Lampa de iluminare

nu funcționează.

Lampa de iluminare

nu funcționează.

Lampa de iluminare

nu funcționează.
Admisia de aer a

produsului este

slabă.

Admisia de aer a

produsului este

slabă.

Admisia de aer a

produsului este

slabă.

Verificați siguranța dvs. Dacă siguranța dvs. este

închisă, deschideți-o.

Verificați conexiunea electrică. Tensiunea rețelei trebuie să

fie între 220 și 240 V.

Verificați conexiunea electrică. Verificați dacă și celelal-

te aparate din bucătărie
funcționează.

Verificați conexiunea electrică. Tensiunea rețelei trebuie să

fie între 220 și 240 V.

Verificați comutatorul lămpii. Comutatorul pentru lampă

trebuie să fie în poziția „on”
(pornit).

Verificați becurile. Becurile produsului nu

trebuie să fie defecte.

Verificați filtrul de aluminiu. În condiții normale de

funcționare, filtrul de ulei din
aluminiu trebuie curățat cel
puțin o dată pe lună.

Verificați tubul de evacuare a

aerului.

Verificați filtrul de carbon. Pentru produsele cu filtre

Tubul de evacuare a aerului
trebuie să fie în poziția „on”
(pornit).

de carbon, filtrul trebuie
schimbat în mod normal la
fiecare 3 luni.

Hotă de bucătărie / Manual de instrucțiuni

23 / RO

A

B

C

3

4

24

1x

ø 100 mm
ø 120 mm

25

A

B

C

A

A2

A3

26

1

4X

4X

2X

4X

2X

1X

1X

1X

1X

1X

1X

8

9

2X

10

A

B

B mm

A mm

500 550 600 700 760 800 900 1000 1200

468 518 568 668 728 768 868 968 1168

27

A

1

4X

1X

1X

B

28

A

2

4X

4X

1X

1X

2X

1

2

3

B

C

4

29

A

3

2X

2X

1X

1X

1

2

3

B

C

4

30

A

B

C

A - B

31

A - B

C

32

A - B -

33

34

H

35

36

Arçelik A.Ş. Karaağaç Caddesi No:2-6,
34445, Sütlüce / İSTANBUL
