ARC5300-B0 USB-to-RS485
Converter-
1 搭配產品：
需搭配ARC5300-B0之錦鑫相關系列產品如下 :
MINI Controller 系列 : • ARC3002-W、ARC3004-W0
Multi-Channel Converter系列 : • ARC3730-W0、ARC3740-W0
DMX Booster :• US6601
產品使用手冊
e. 安裝Serial Port驅動程式 f. 安裝完成
g. 確認已完成所有安裝程序
將UTS-485插入電腦的USB端，並點選『開始→設定→控制台→系統→裝置管理員，就可以看到
『通用序列匯流排控制器』確認 " USB Serial Port (COM3)"及 "USB Serial Converter "已在通用序
列匯流排控制器下方出現。
ARC5300-B0 USB-to-RS485
Converter-
1 搭配产品：
需搭配ARC5300-B0之锦鑫相关系列产品如下 :
MINI Controller 系列 : • ARC3002-W、ARC3004-W0
Multi-Channel Converter系列 : • ARC3730-W0、ARC3740-W0
DMX Booster :• US6601
产品使用手册
2. ARC5300-B0 產品規格：
Model No. UTS-485TB
晶片組 FTDI
傳輸介面 RS-485
傳輸模式 半雙工多點傳輸
相容USB版本 USB 1.1
傳輸速度 最小 3 Mbps
連接器
電源模式 Bus
長度 1M
外殼 塑膠材質
3 安裝
(1) 請插入UTS – 485至您電腦的USB端。
(2) 請將驅動光碟插入您電腦的光碟機。安裝程序將開始自動運行。
(3) 如果這是您第一次安裝驅動程序，您需要安裝兩次驅動程序。一個是給USB驅動軟體使用，另一
個是給COM PORT驅動軟體使用。
(4)您將會依照以下提示來完成安裝 :
a. USB裝置偵測
USB端 USB Type A Male
RS485端 配線端子*5
b. 安裝USB驅動程式
4 LED 指示
LINK---當UTS-485已準備好。 •
RX---當資料從RS-485傳輸至USB port。•
TX---當資料從USB port傳輸至RS-485。•
5 腳位說明 (USB 至 Terminal Block)
Pin# 定義 說明
1. (1)+ TX/RX+
2. (1)- TX/RX-
3. (2)+ TX/RX+
4. (2)- TX/RX-
5. G GND
6 硬體連接 (以ARC3730為例)
a. 請依下列圖示接線，並將ARC3730-W0電源接上。
線材顏色標示
2. ARC5300-B0 产品规格：
Model No. UTS-485TB
芯片组 FTDI
传输接口 RS-485
传输模式 半双工多点传输
兼容USB版本 USB 1.1
传输速度 最小 3 Mbps
连接器
电源模式 Bus
长度 1M
外壳 塑料材质
3 安装
(1) 请插入UTS – 485至您计算机的USB端。
(2) 请将驱动光盘插入您计算机的光驱。安装程序将开始自动运行。
(3) 如果这是您第一次安装驱动程序，您需要安装两次驱动程序。一个是给USB驱动软件使用，另一
个是给COM PORT驱动软件使用。
(4)您将会依照以下提示来完成安装 :
a. USB装置侦测
USB端 USB Type A Male
RS485端 配线端子*5
b. 安装USB驱动程序
c. 完成安裝
d. Serial Port偵測
ARC5300-B0
b. 鎖頭型接頭連接方式
插入訊號線。•
以一字螺絲起子順時鐘方向鎖緊接頭。 •
注意裸線長度，避免裸線過長造成短路。
錦鑫光電股份有限公司
電話：+886-2-8227-8217 傳真：+886-2-8227-3747
網址：www.arclight.com.tw 信箱：info@arclight.com.tw
地址：235台北縣中和市中正路700號14樓-2
c. 完成安装
d. Serial Port侦测
G09-005300B000P
e. 安装Serial Port驱动程序 f. 安装完成

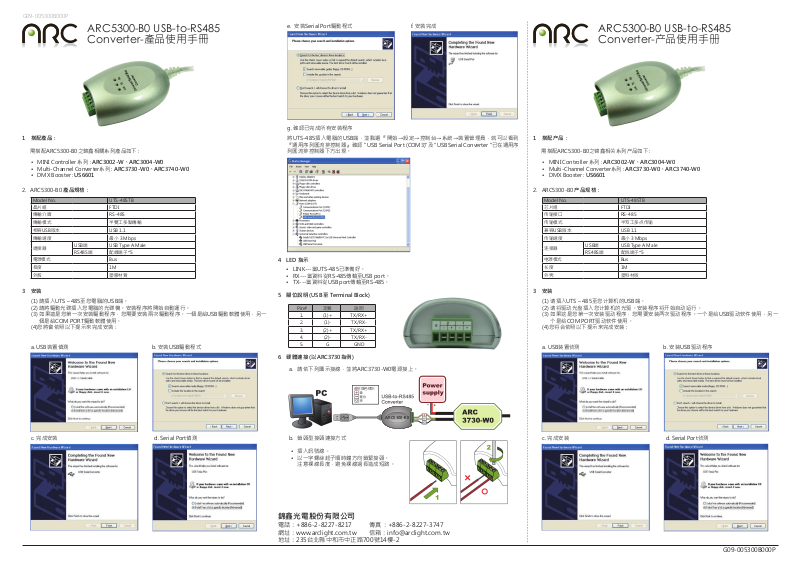

ARC5300-B0 USB-to-RS485
Converter-User Manual
e. Setup Serial Port driver
f. Windows has nished installing the software “USB
Serial Port”
g. 确认已完成所有安装程序
将UTS-485插入计算机的USB端，并点选『开始→设定→控制面板→系统→设备管理器，就可以看
到『通用串行总线控制器』确认 " USB Serial Port (COM3)"及 "USB Serial Converter "已在通用串
行总线控制器下方出现。
4 LED 指示
LINK---当UTS-485已准备好。 •
RX---当数据从RS-485传输至USB port。•
TX---当数据从USB port传输至RS-485。•
5 脚位说明 (USB 至 Terminal Block)
Pin# 定义 说明
1. (1)+ TX/RX+
2. (1)- TX/RX-
3. (2)+ TX/RX+
4. (2)- TX/RX-
5. G GND
6 硬件连接 (以ARC3730为例)
a. 请依下列图示接线，并将ARC3730-W0电源接上。
1 Associated Product
The ARC products which are necessary to associated with ARC5300-B0 are as follows :
MINI Controller Series : • ARC3002-W、ARC3004-W0
Multi-Channel Converter Series : • ARC3730-W0、ARC3740-W0
DMX Booster : • US6601
2. Specication
Model No. UTS-485TB
Chipset FTDI
Device Interface RS-485
Communication Mode Half-duplex-Multi drop
Compliant USB Version USB 1.1
Data Speed Min. 3 Mbps
Connector
Power Mode Bus
Cable Length 1M
Housing Plastic
3 Installation
(1) Please plug the UTS-485 converter into the USB port of PC rst.
(2) Insert the driver CD into the CD-ROM drive of your computer.
The setup program will begin to run automatically.
(3) If it’s the rst time you install the driver of USB to Serial device, you will need to install the driver twice.
One is for the device under Universal Serial Bus Controller; the other is for COM port.
(4)You will be prompted by following screen dialogs to complete the work:
a. USB device detected
:
:
Upstream USB Type A Male
Device Shield*1 and Terminal Block*4
b. Setup USB driver
g. Make sure the driver installation is nished
Plug UTS-485 unit into the USB port of the computer then click " Start " ->" Settings " -> " Control Panel " -> "
System " ->" Device Manager " to see if there are " USB Serial Port (COM3)" under Ports (COM ) and "USB Serial
Converter " under Universal Serial Bus controllers.
4 LED Indication
LINK---When the UTS-485 unit is ready for use. •
RX---When the data is being sent from RS-485 device to USB port. •
TX---When the data is being sent from USB port to RS-485 device.•
5 PIN Assignments (USB to Terminal Block)
Pin# Denition Description
1. (1)+ TX/RX+
2. (1)- TX/RX-
3. (2)+ TX/RX+
4. (2)- TX/RX-
5. G GND
6 Connection (Take ARC3730-W0 as an example)
a. Please be in accordance with the following icon wiring, and the power supply connected to the ARC 3730-W0.
线材颜色标示
ARC5300-B0
b. 锁头型接头连接方式
插入讯号线。•
以一字螺丝起子顺时钟方向锁紧接头。 •
注意裸线长度，避免裸线过长造成短路。
锦鑫光电股份有限公司
电话：+886-2-8227-8217 传真：+886-2-8227-3747
网址：www.arclight.com.tw 信箱：info@arclight.com.tw
地址：235台北县中和市中正路700号14楼-2
c. Windows has nished installing the software for
USB Serial Converter
d. Serial Port dectected
yellow
yellow/white
black
ARC5300-B0
b. Lock-type connector connection
Put the RS485 signal line into slot.•
Fasten the connections by •
screwdriver. Avoid the over-length
ARC SOLID-STATE LIGHTING CORPORATION
Tel : +886-2-8227-8217 Fax : +886-2-8227-3747
Web : www.arclight.com.tw E-mail : info@arclight.com.tw
Address : 14F-2 NO.700,Chung-Cheng Rd.,Chung-Ho City,Taipei County 235,Taiwan,R.O.C
Copyright © 2009 ARC SOLID-STATE LIGHTING CORPORATION, All right reserved.
