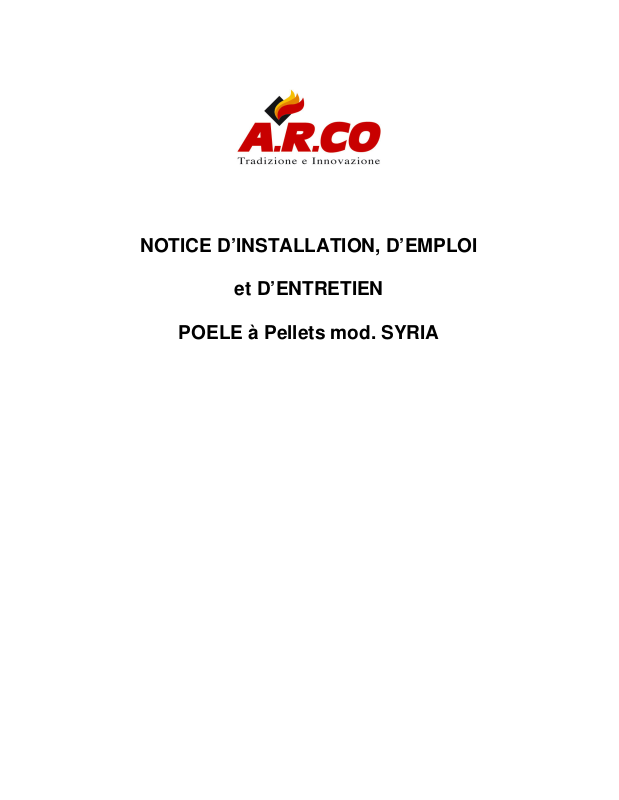

Page 1
NOTICE D’INSTALLATION, D’EMPLOI
et D’ENTRETIEN
POELE à Pellets mod. SYRIA
Page 2
Manuale
Sommaire
1.1 Generalités ......................................................................................... 5
1.2 Présentation du produit ...................................................................... 5
1.3 Responsabilité du fabricant ................................................................ 5
1.4 Pièces de rechange ........................................................................... 6
1.5 Plaquette signalétique ........................................................................ 6
1.6 Caractéristiques techniques ............................................................... 7
1.7 Accessoires livrés avec le poêle......................................................... 7
2 CONSIGNES DE SECURITE ................................................. 7
2.1 Pour l’installateur................................................................................ 7
2.2 Pour l’utilisateur ................................................................................. 8
3 INSTALLATION ..................................................................... 8
3.1 Où placer le poêle .............................................................................. 8
3.2 Contrôle de la compatibilité avec des dispositifs existants ................. 8
3.3 Description des principales parties du poêle ...................................... 9
3.4 Evacuation des fumées du poêle ....................................................... 9

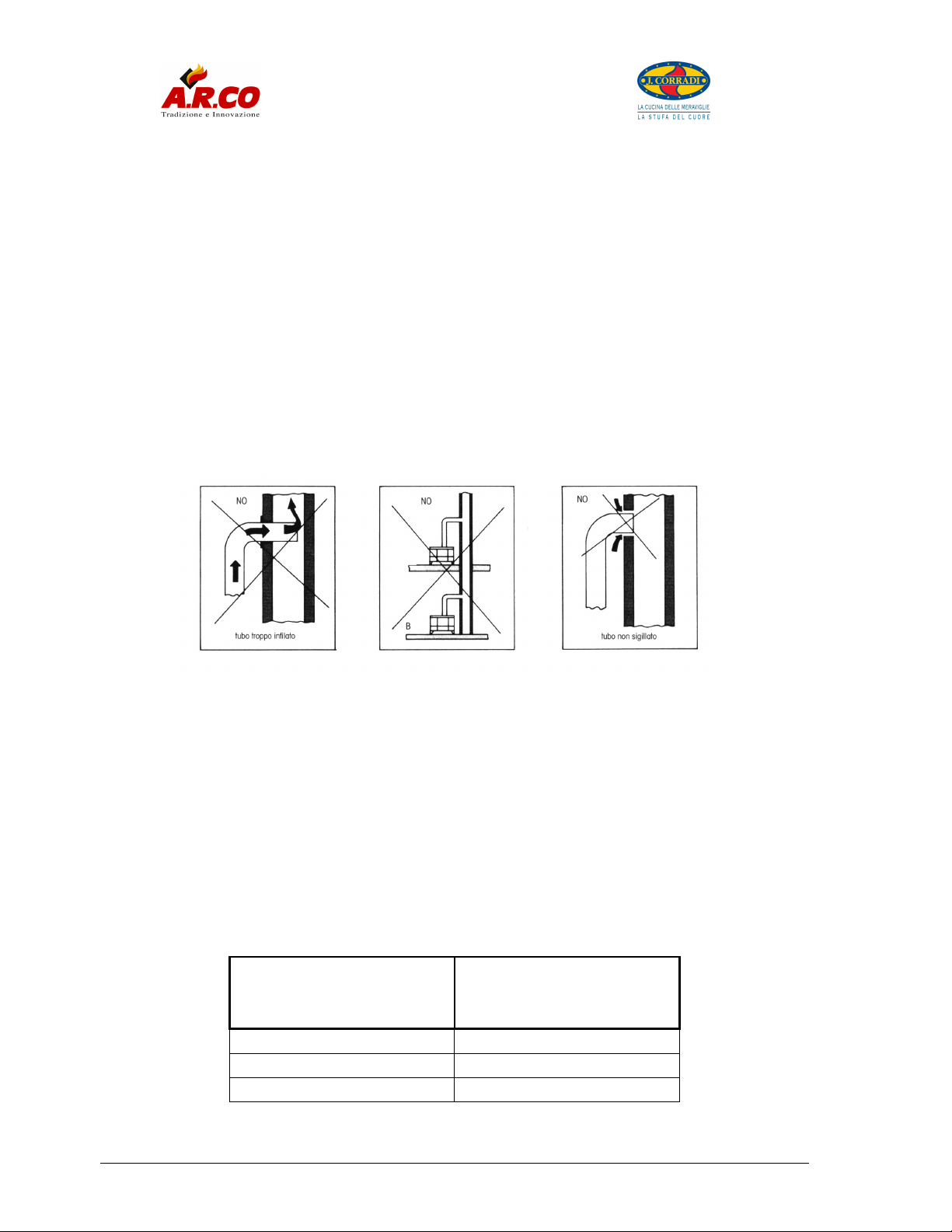

3.4.1 Raccordement au conduit de fumées ......................................... 10
3.4.2 En cas d’incendie ....................................................................... 10
3.4.3 Section du conduit ..................................................................... 10
3.4.4 Dépression ................................................................................. 11

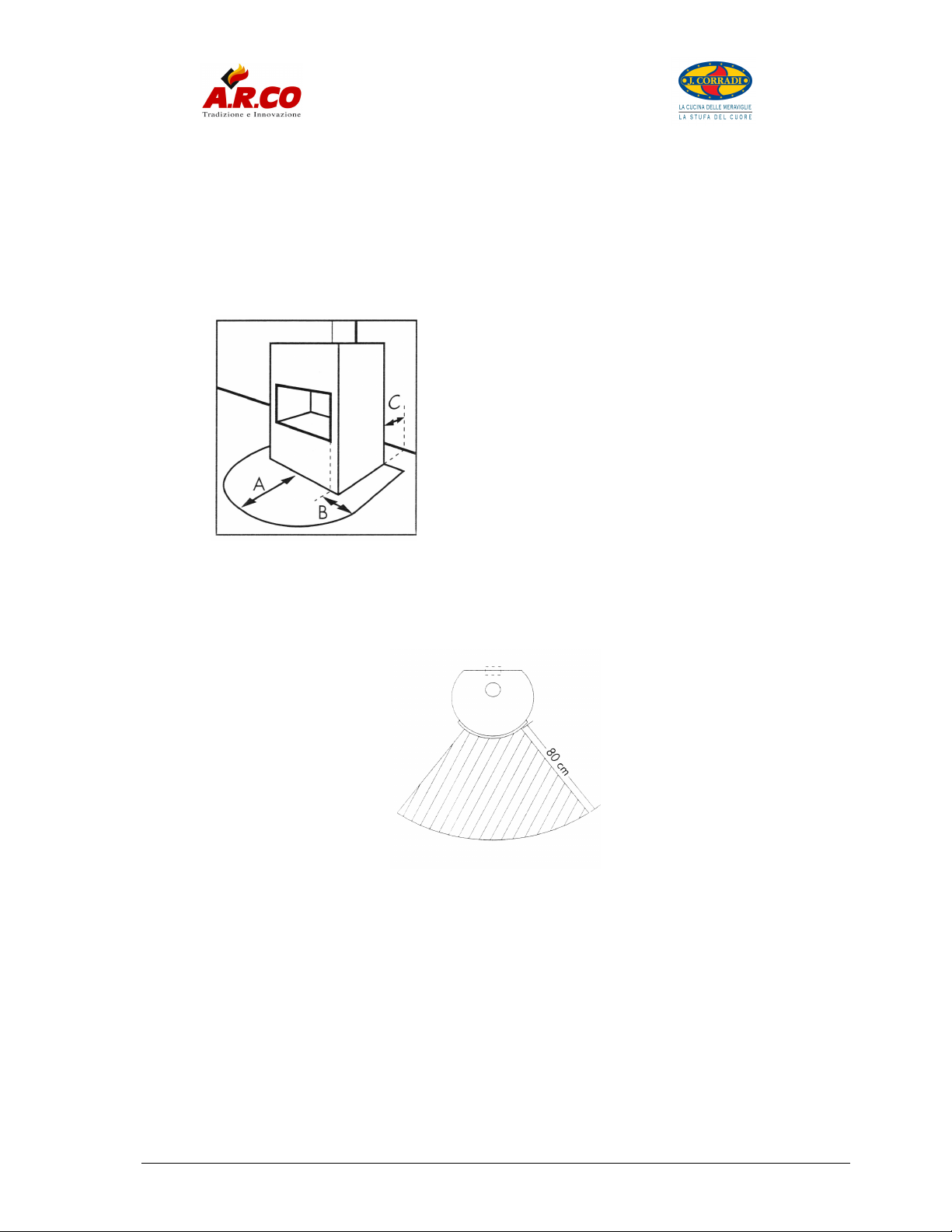

3.5 Distances minimum de sécurité........................................................ 11
3.5.1 Champ de rayonnement ............................................................. 11
3.5.2 Ventilation du local ..................................................................... 11
4 UTILISATION ....................................................................... 12
4.1 Console ............................................................................................ 12

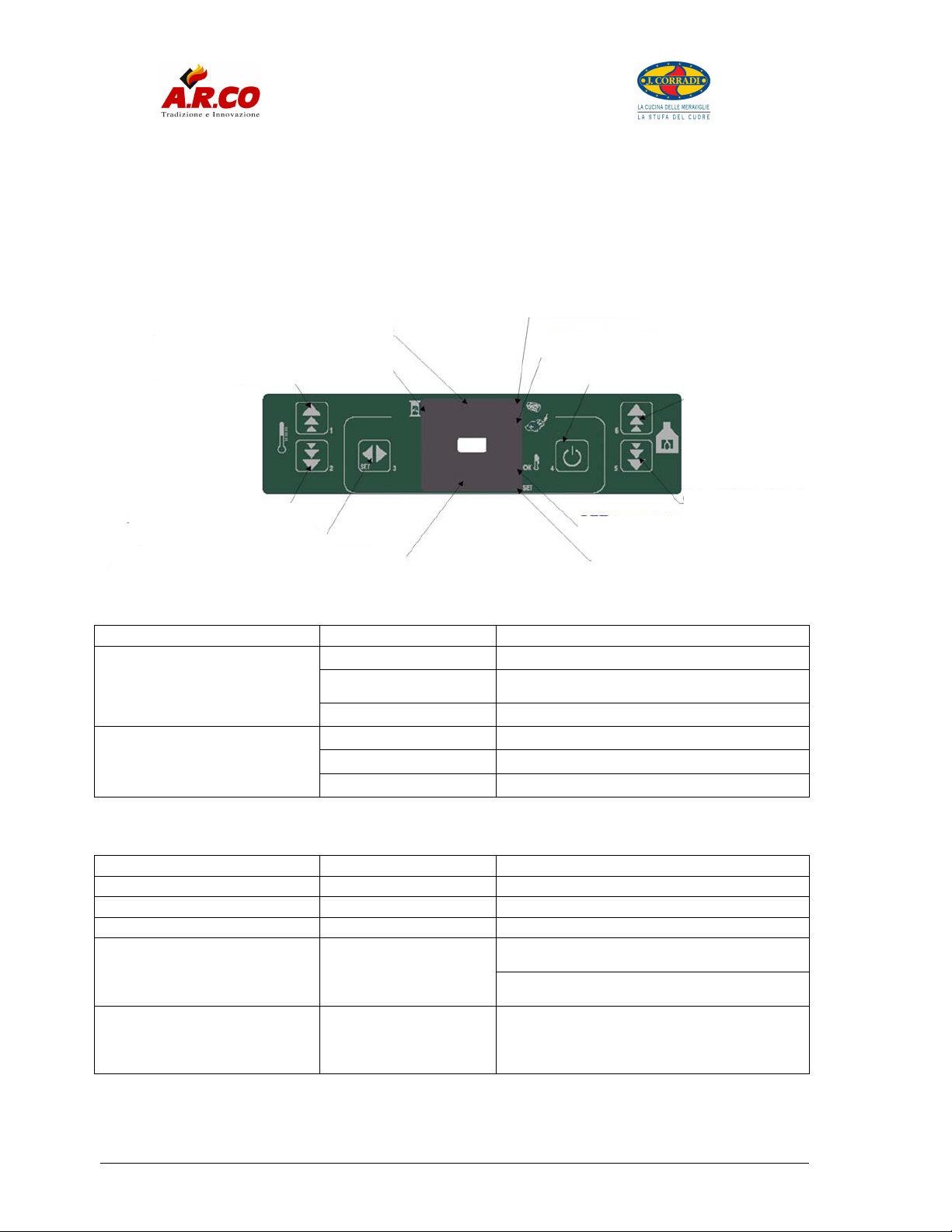

4.1.1 Description de la console ........................................................... 12
4.1.2 Ecrans ........................................................................................ 12
4.1.3 Signification des LED ................................................................. 12
4.1.4 Description des touches ............................................................. 13

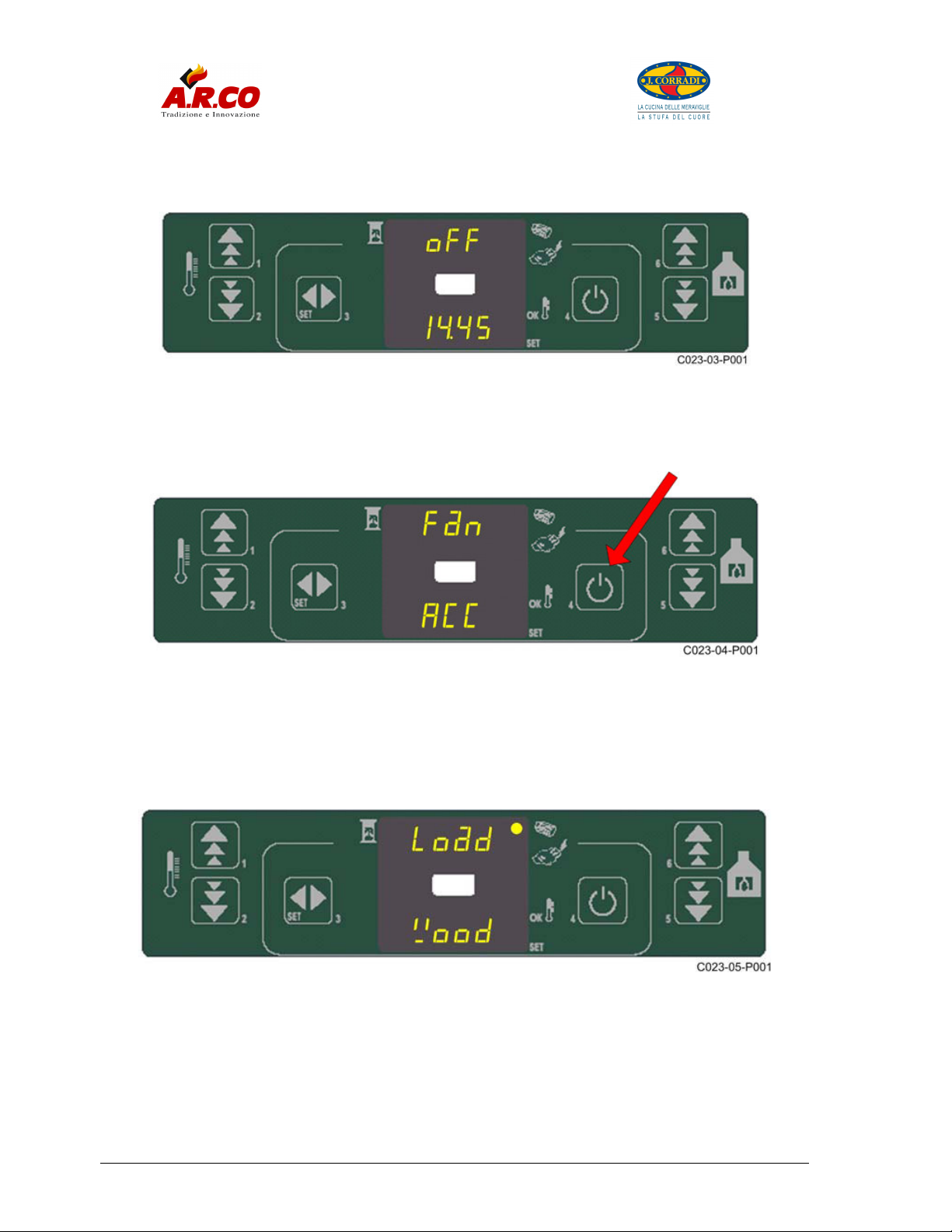

4.2 Procédure d’allumage / Réglages / Programmations ....................... 13
4.2.1 Allumage du poêle ..................................................................... 14
4.2.2 Chargement du pellet ................................................................. 14
4.2.3 Enflammation ............................................................................. 15
4.2.4 Poêle en travail .......................................................................... 15
4.2.5 Modification de la puissance calorifique programmée ................ 16
Pagina 2 di 37
Page 3
Manuale

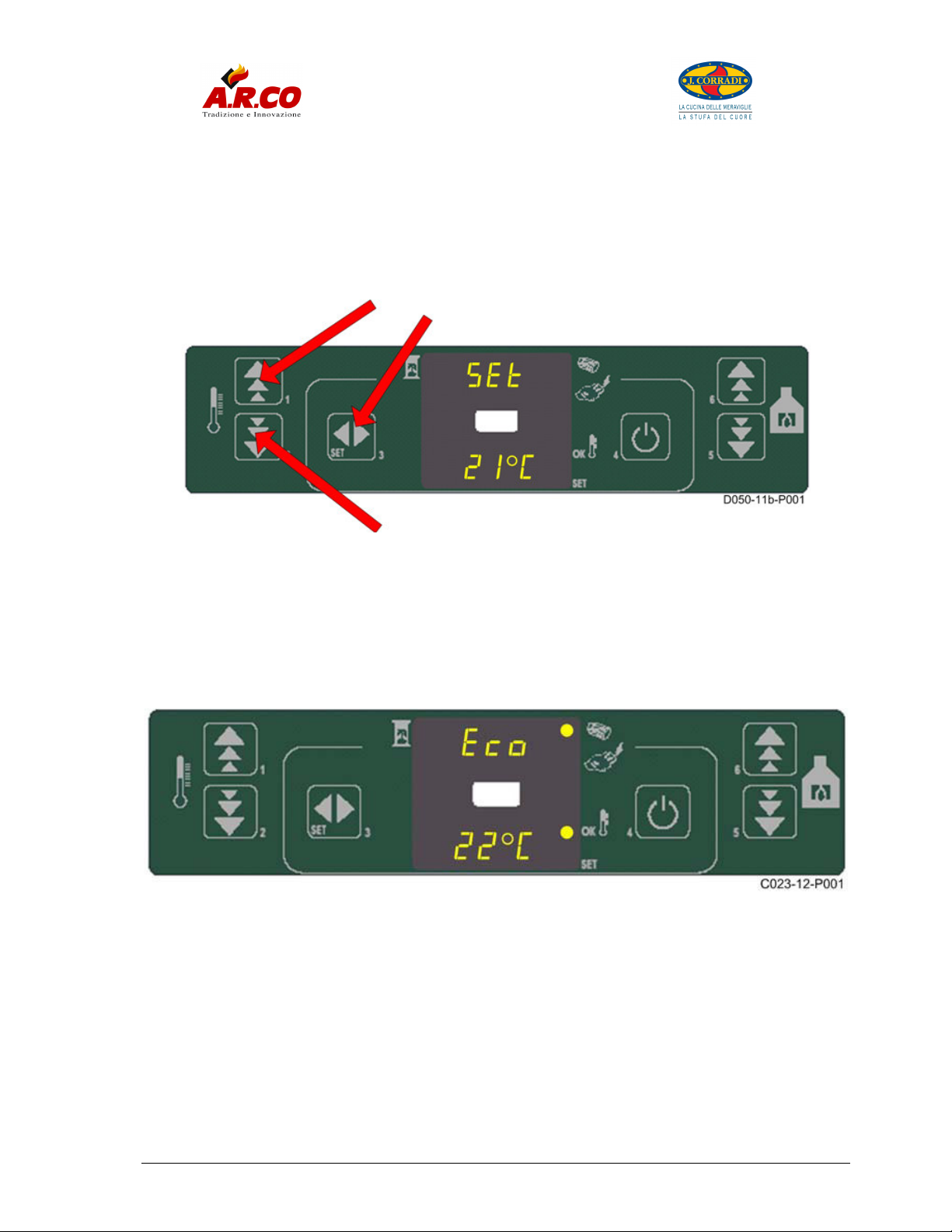

4.2.6 Modification de la température ambiante souhaitée ................... 17
4.2.7 Atteinte de la température de consigne (SET) ........................... 17
4.2.8 Extinction du poêle ..................................................................... 17
4.2.9 Chargement forcé de pellets ...................................................... 18

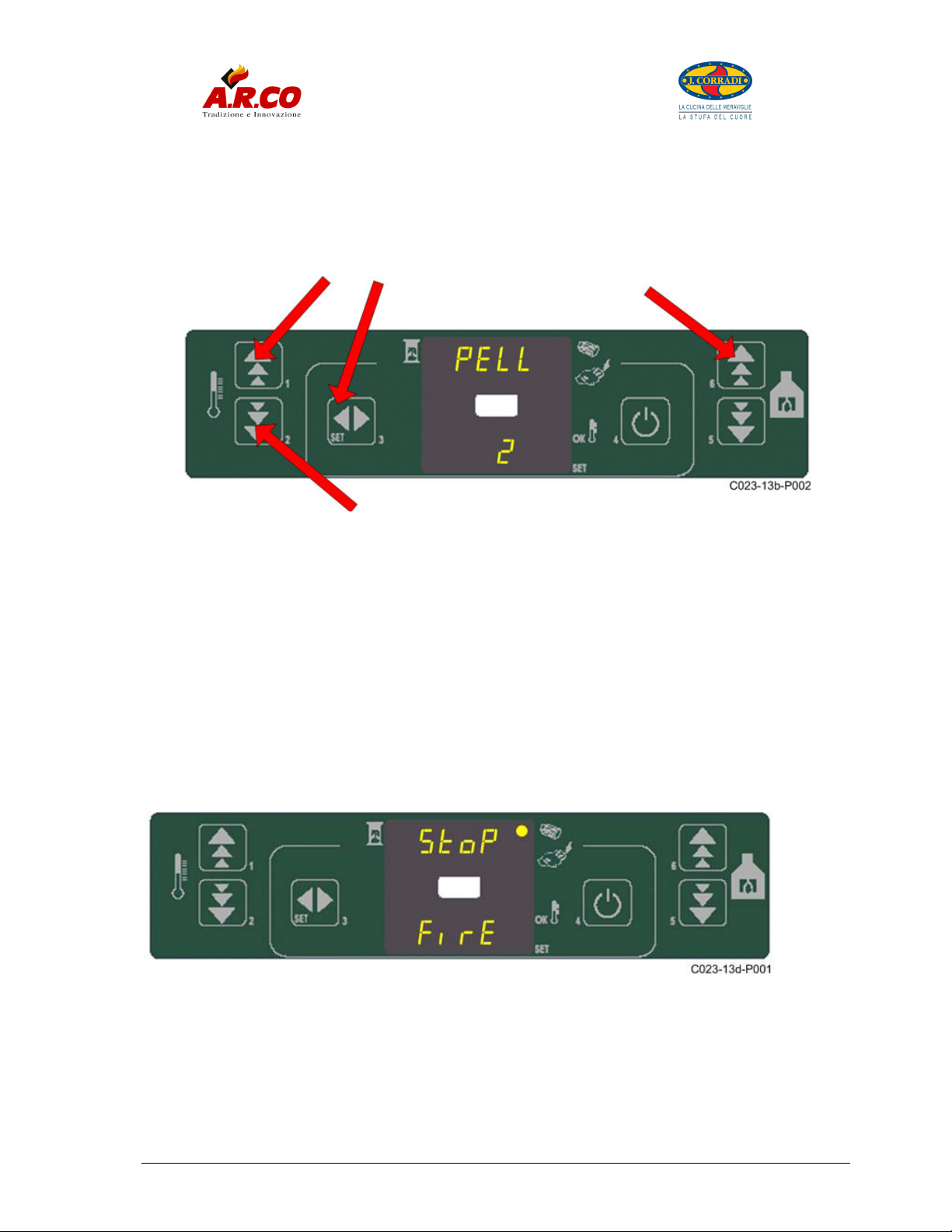

4.2.10 Sélection du type de pellet ...................................................... 19
4.2.11 Nettoyage du creuset .............................................................. 19

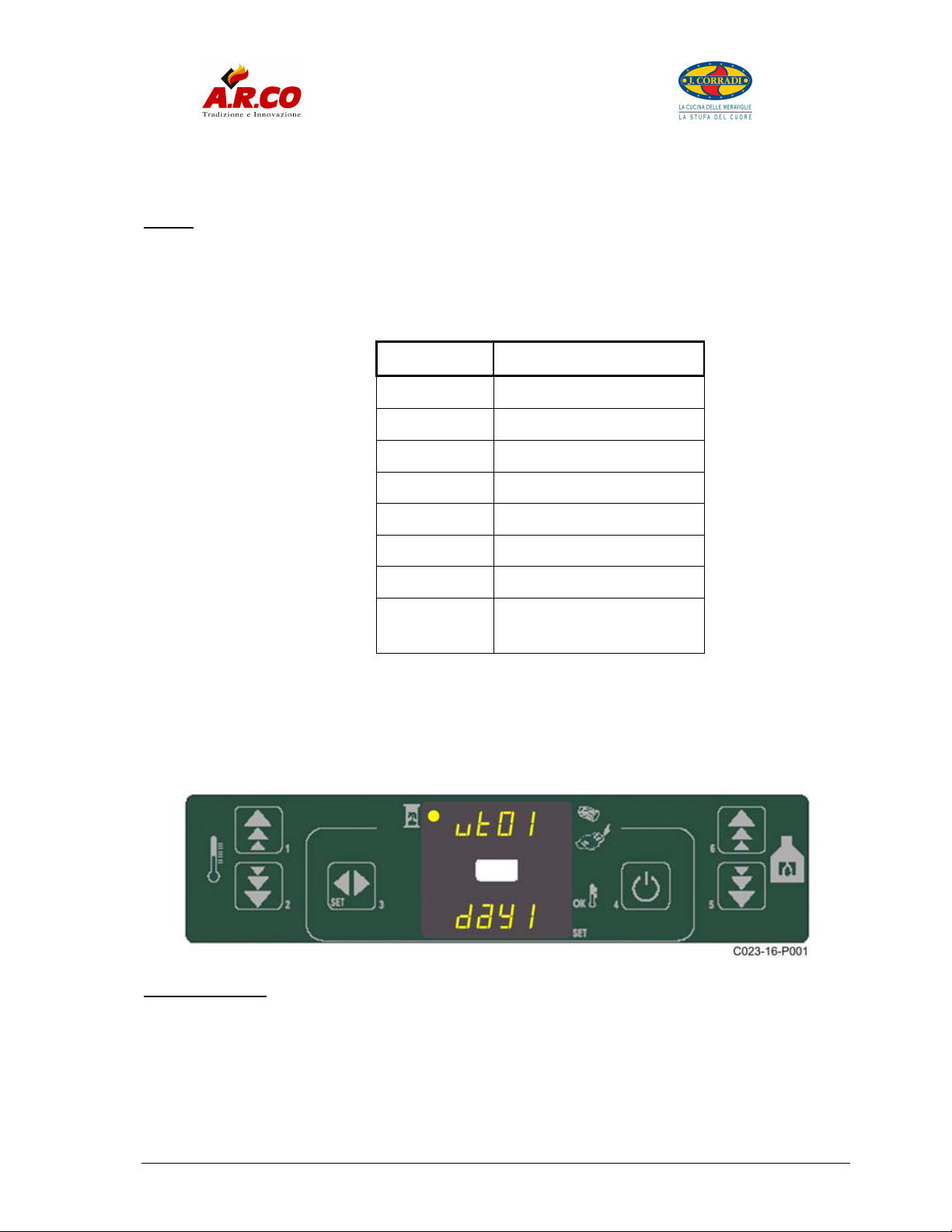

4.3 Chronothermostat ............................................................................ 20
4.4 Les fonctions et instructions ci-dessous ne sont valables que pour les
appareils équipés de l’option chronothermostat. ....................................... 20

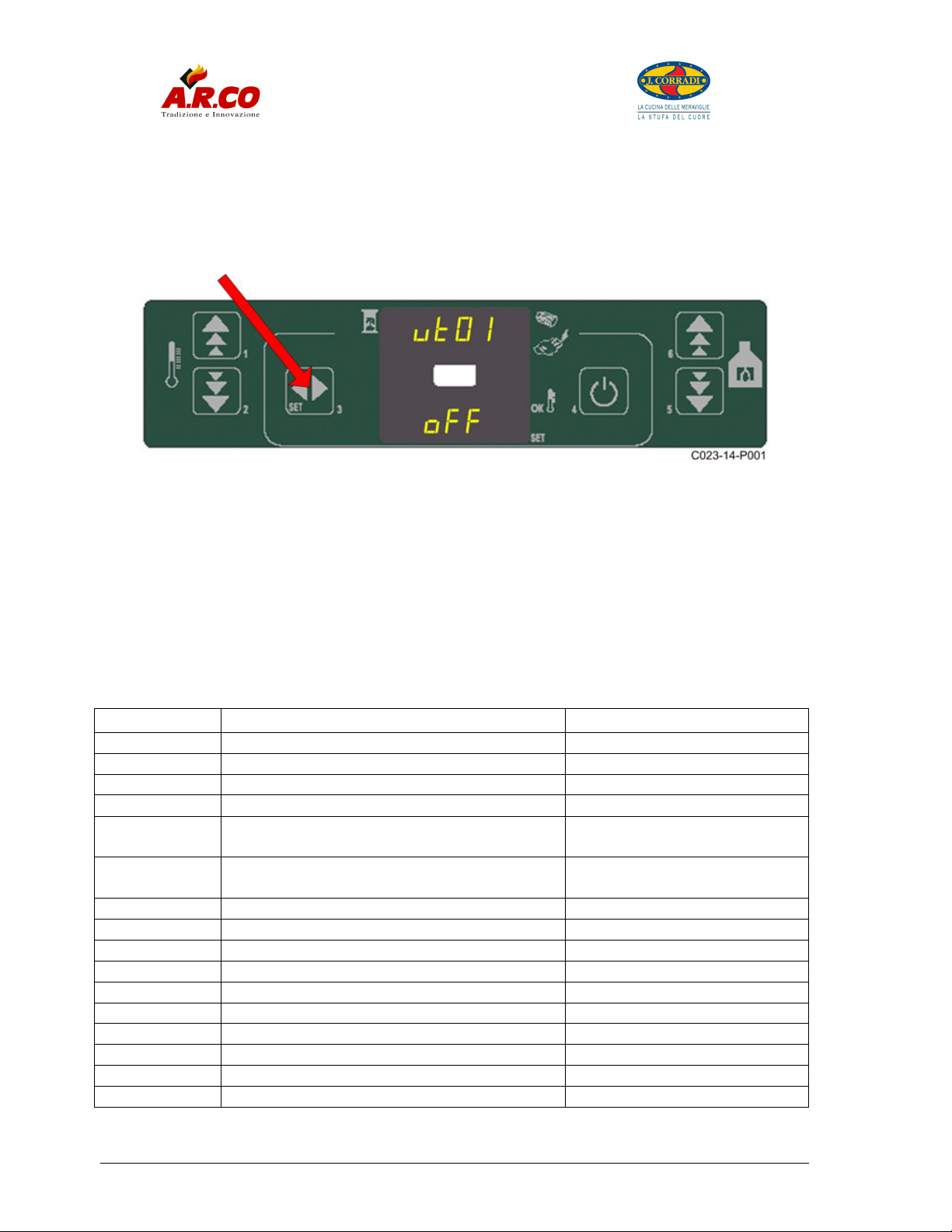

4.4.1 Paramètres du chronothermostat ............................................... 20
4.5 Que ce passe-t-il si … ...................................................................... 22
4.5.1 Le pellet ne s’enflamme pas ...................................................... 22
4.5.2 Chute de tension électrique ....................................................... 23

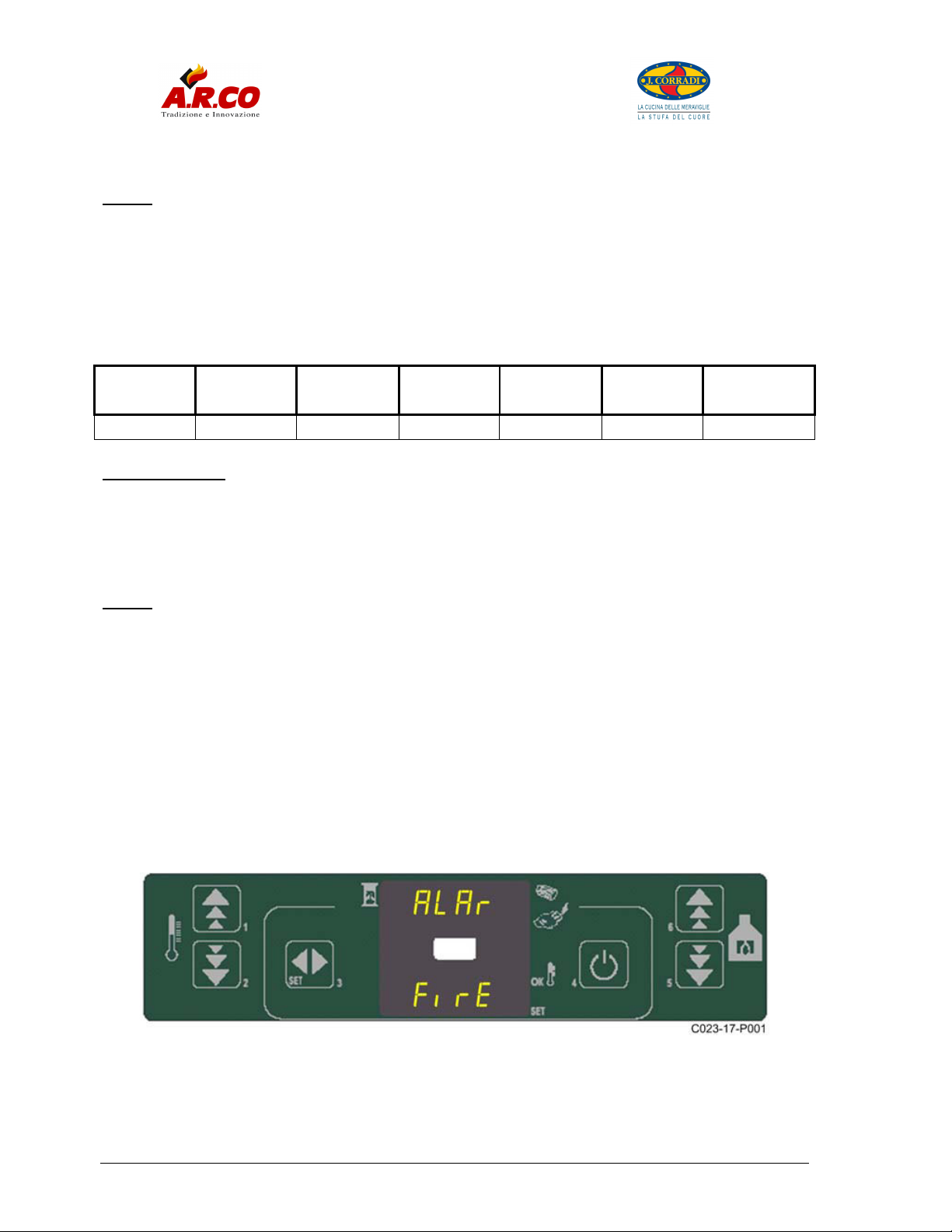

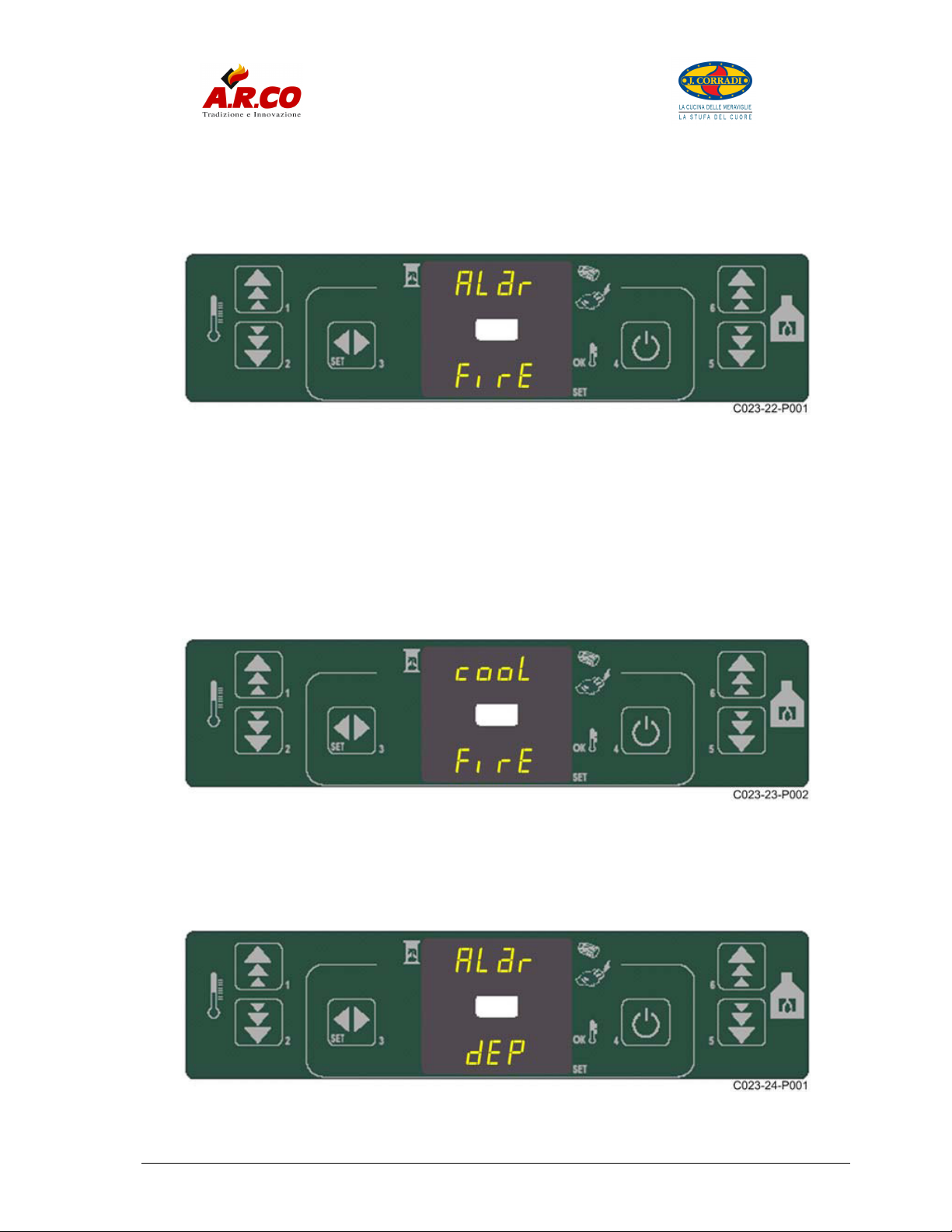

4.5.3 Signalisation des alarmes .......................................................... 23

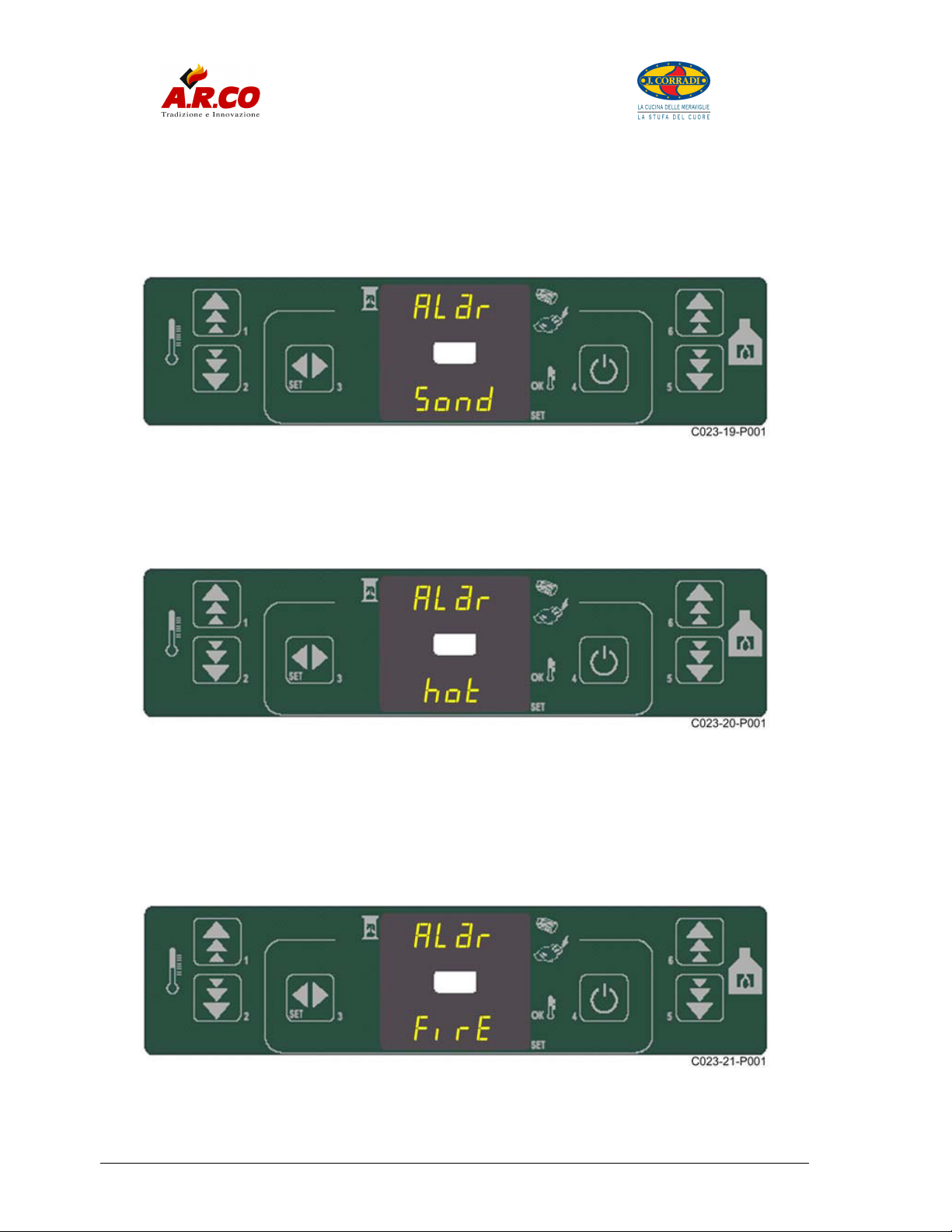

4.5.4 Alarme sonde température des fumées ..................................... 24
4.5.5 Alarme température fumées trop haute ...................................... 24
4.5.6 Alarme pour défaut de flamme ................................................... 24
4.5.7 Alarme d’extinction en phase de travail ...................................... 25
4.5.8 Alarme manque de tension électrique ........................................ 25

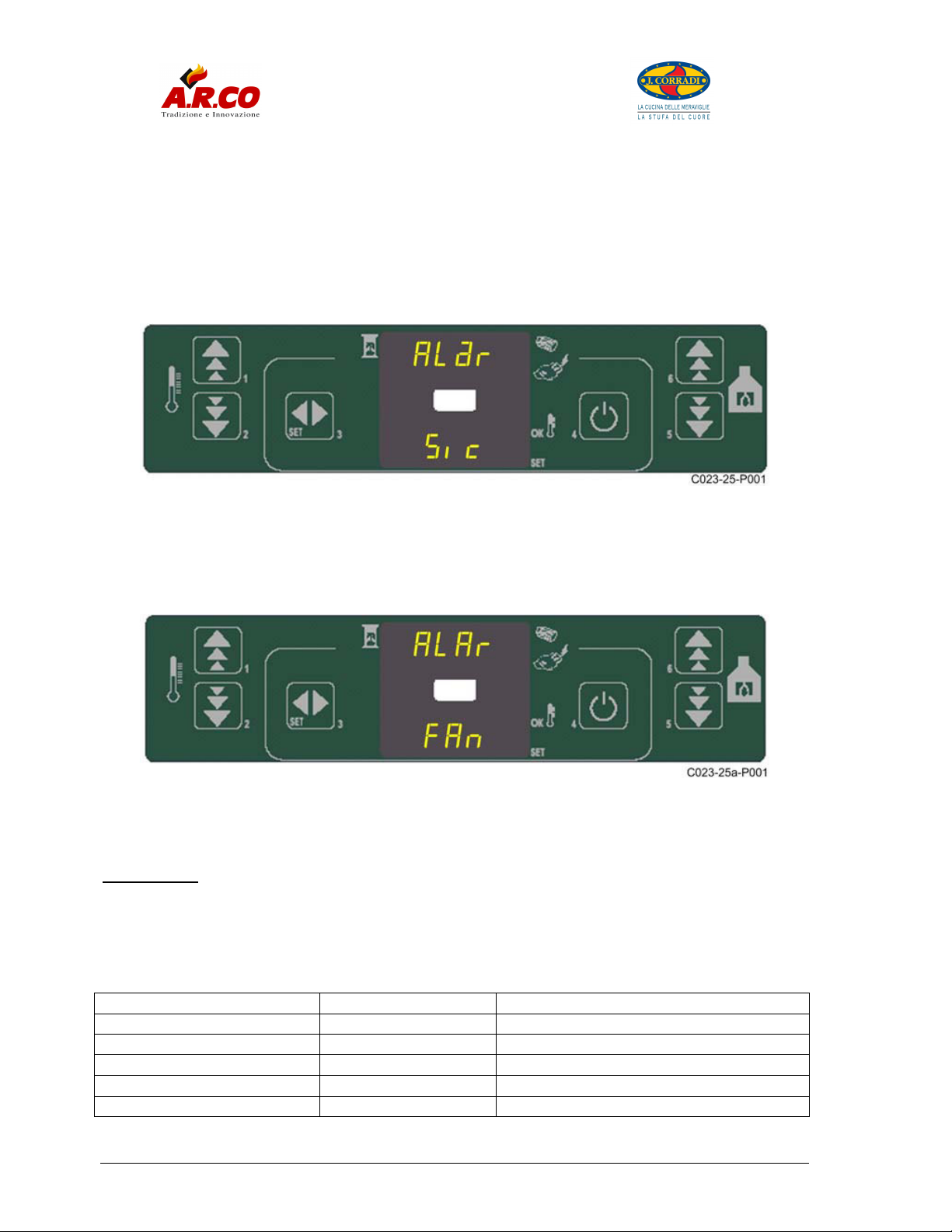

4.5.9 Alarme préssostat de sécurité de la vis ...................................... 25
4.5.10 Alarme thermostat général (temp. Réservoir) ......................... 26
4.5.11 Alarme défaut du ventilateur des fumées ................................ 26
4.5.12 Alarme service ........................................................................ 26
4.6 Etats opératoires .............................................................................. 26
4.6.1 Poêle en fonction (travail) .......................................................... 27
4.6.2 Extinction du poêle ..................................................................... 27
5 ENTRETIEN et NETTOYAGE .............................................. 28
5.1 Entretien courant .............................................................................. 28
5.2 Entretien hebdomadaire ................................................................... 29
5.3 Entretien général .............................................................................. 29

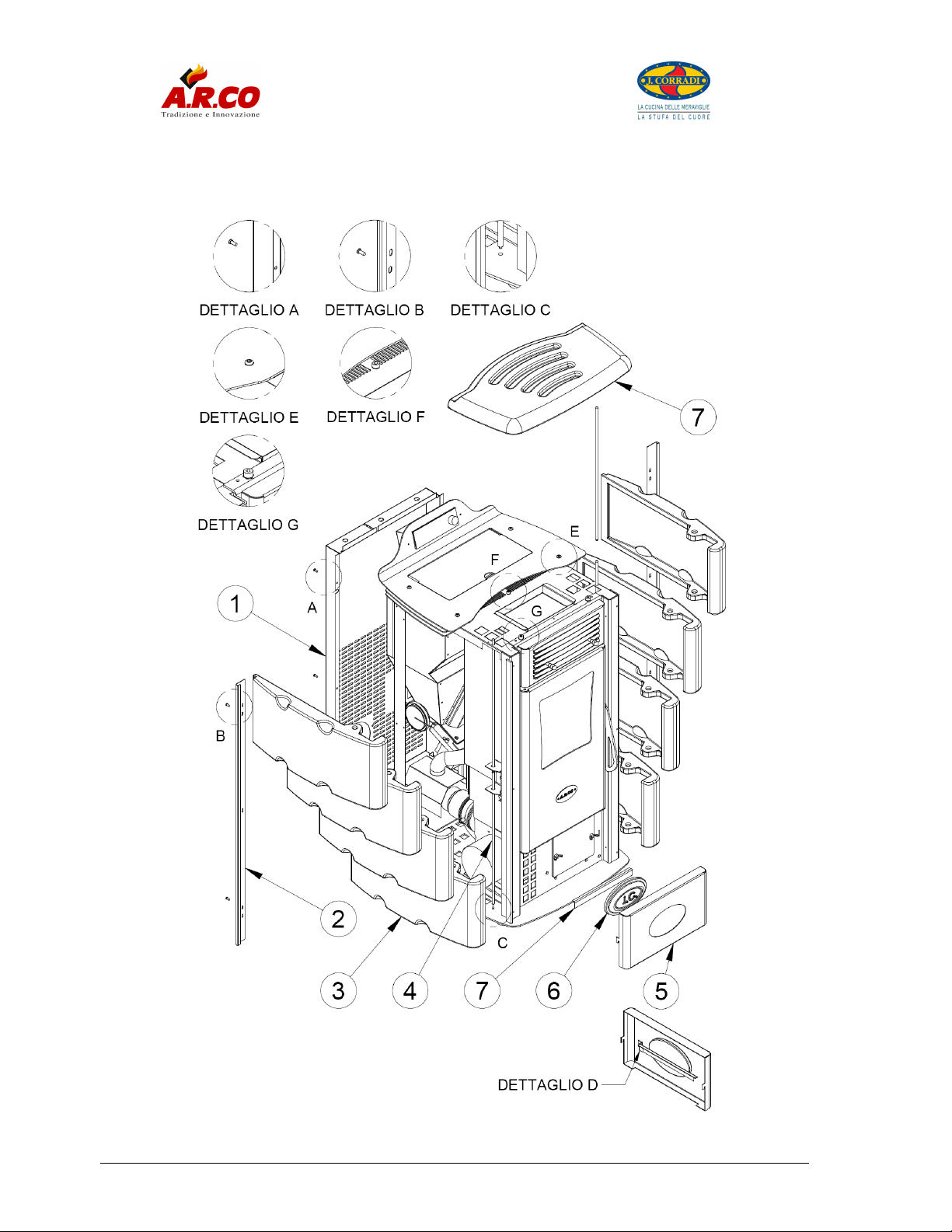

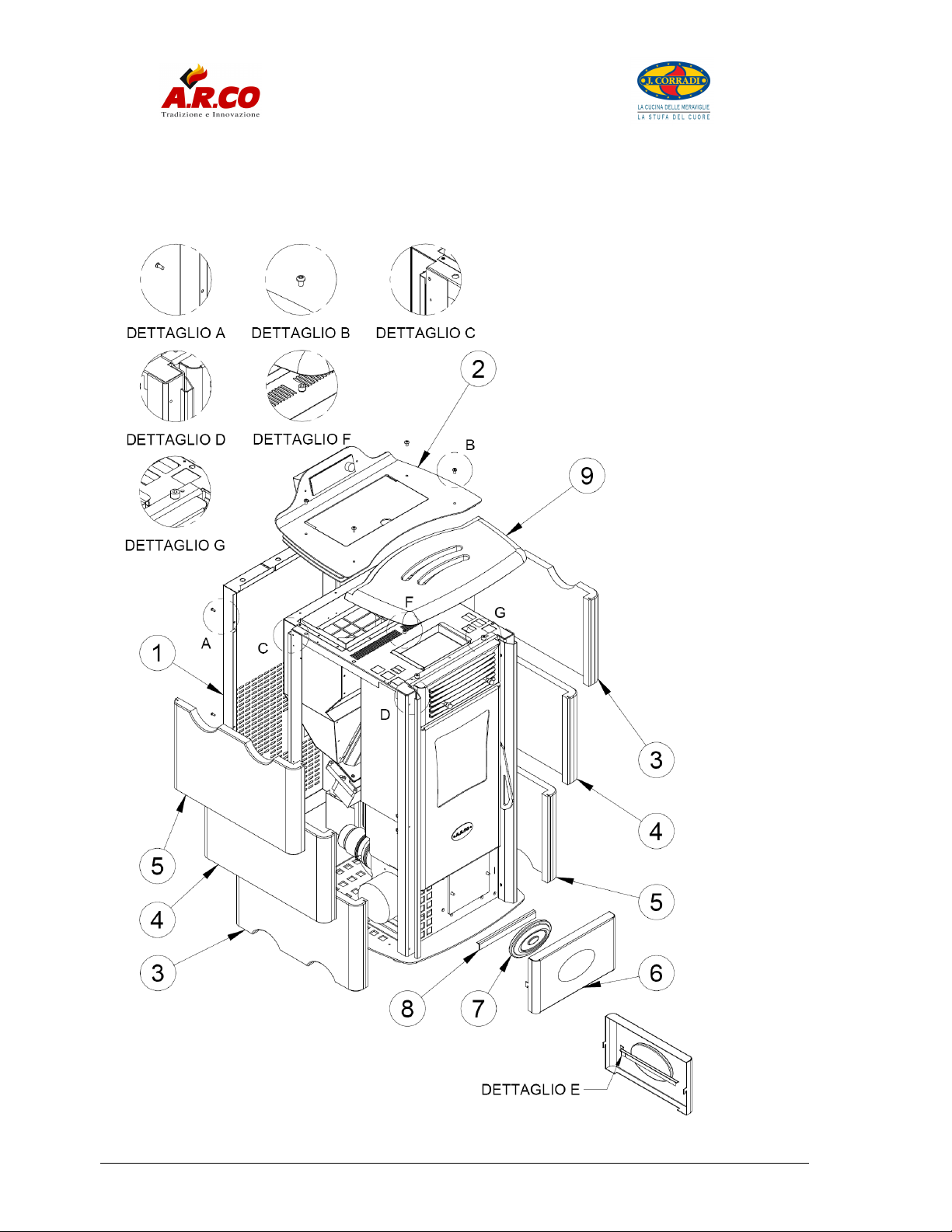

6 MONTAGE du DECOR FAIENCE (DETTAGLIO = DETAIL) ...................... 30
7 MONTAGE du DECOR pierre (DETTAGLIO = DETAIL) ................... 32
8 Garantie ................................................................................ 34
9 Information sur le marquage CE ........................................ 35
Pagina 3 di 37
Page 4
Manuale
INTRODUCTION
La Sté J.CORRADI vous remercie d’avoir choisi un de ses produit, synonyme
d’élégance, robustesse, fonctionalité et de facilité d’usage et dont la forme et
le style, uniques, font référence à notre tradition artisanale associée aux
techniques de combustion les plus modernes applicables à nos produits.
La J.CORRADI ne propose à la clientèle que des poêles de qualité optimale,
construits avec les meilleurs matériaux (aciers haute résistance, réfractaires
de dernière génération, peintures et vernis thermorésistants...), avec des
procédés de construction modernes et adaptés aux produits et dans le
respect des normes européennes en vigueur, tout cela controlé par les
meilleurs laboratoires mondiaux.
Nous vous invitons à lire ce livret, qui, confronté à votre expérience
personnelle et un entretien adéquat, vous permettra de tirer le meilleur parti
de l’installation.

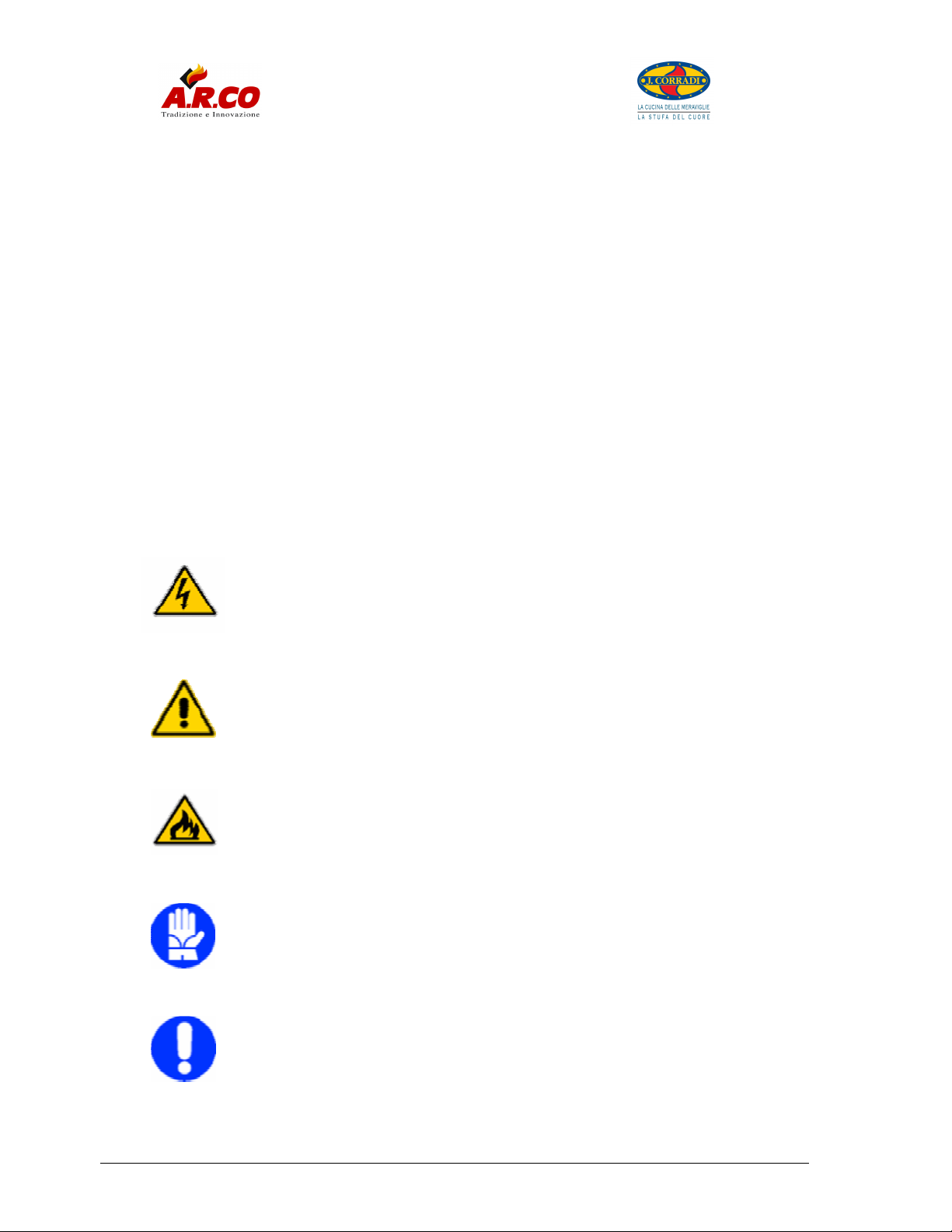

DANGER: TENSION ELECTRIQUE
DANGER: GENERAL
DANGER: HAUTES TEMPERATURES
L’EMPLOI D’UN GANT EST CONSEILLE
LIRE ATTENTIVEMENT LA NOTICE
Pagina 4 di 37
Page 5
Manuale
1.1 Generalités
Par la remise du présent manuel , A.R.CO decline toute responsabilité, tant
civile que pénale, pour tout incident dû au non respect –partiel ou total- des
instructions contenues dans celui-ci.
A.R.CO décline toute responsabilité dûe à une utilisation inapropriée du
poêle, à une mauvaise utilisation par le client, à des modifications ou
réparations non autorisées, à l’emploi de pièces de rechange non originales.
1.2 Présentation du produit
Le poêle à pellets produit une chaleur saine et améliore la qualité de
l’ambiance. Il peut brûler des pellets de différente composition (feuillus, pin...)
Son système de combustion particulier à air primaire et secondaire forcés
garantit une combustion parfaite. Les émissions de CO et de poussières sont
bien inférieures aux normes en vigueur, et le rendement est très élevé (plus
de 85%). La haute qualité des matériaux employés et la conception originale
de sa construction rendent ce produit sûr, fiable, et très simple d’utilisation au
quotidien et d’entretien.
NE PAS UTILISER LE POELE COMME INCINERATEUR OU
POUR TOUTE FONCTION AUTRE QUE CELLE POUR LEQUEL
IL A ETE CONCU.
NE PAS UTILISER DE COMBUSTIBLE SOLIDE
1.3 Responsabilité du fabricant
Le fabricant décline toute responsabilité civile ou pénale, directe ou indirecte
suite à :
• Défaut d’entretien
• Non respect des instructions contenues dans ce manuel
• Non respect des consignes de sécurité en utilisation ou entretien
• Installation non conforme aux normes en vigueur
• Installation faite par du personnel non qualifié et non agréé
• Modifications ou réparations non autorisées par le fabricant
• Emploi de pièces de rechange non originales
• Evénements exeptionnels (variations de tension, foudre...)
Pagina 5 di 37
Page 6
Manuale
1.4 Pièces de rechange
Utiliser exclusivement des pièces de rechange originales
N’éffectuer aucune modification de l’appareil sans autorisation.
Remplacer sans délai les pièces usées, sous risque de provoquer aussi des
dommages aux choses ou aux personnes.

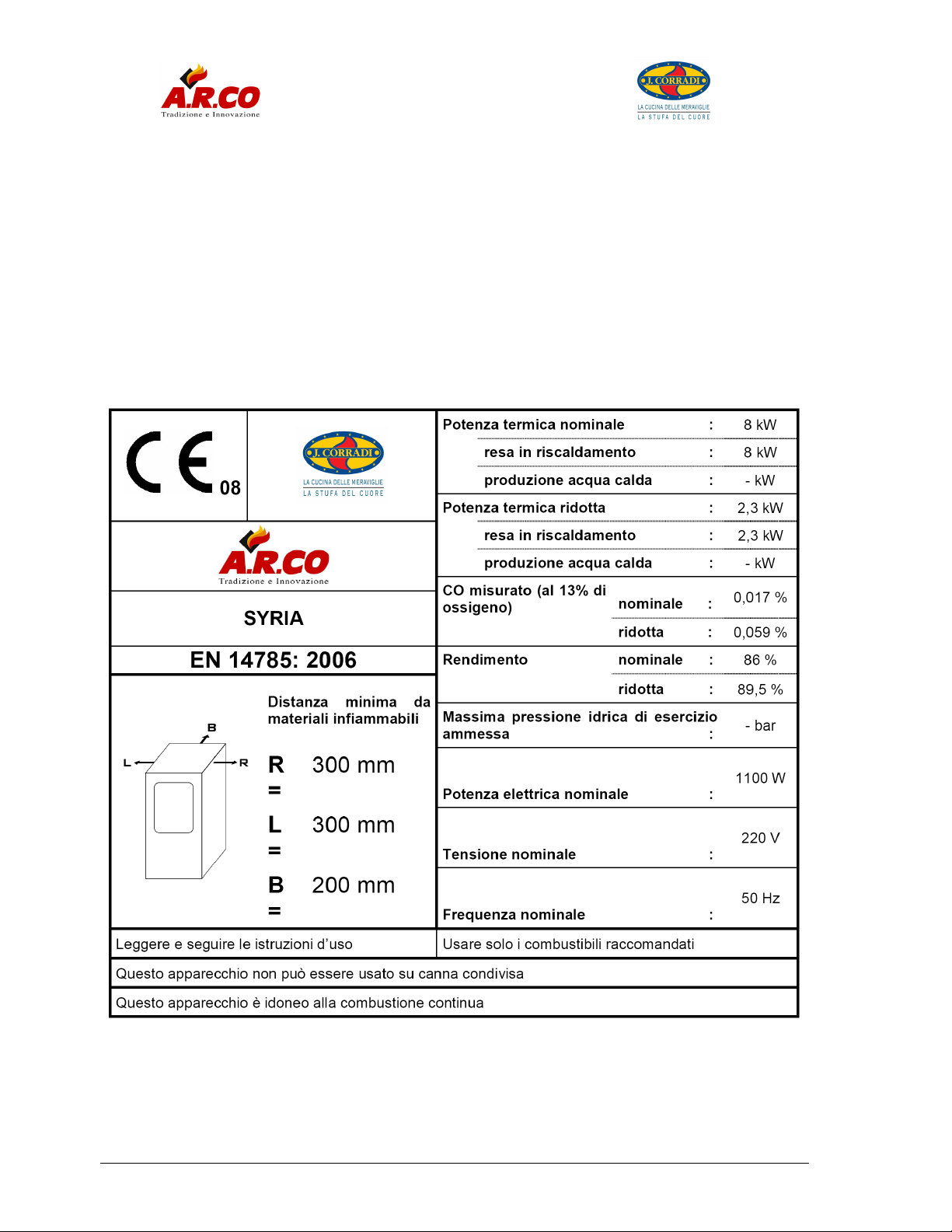

1.5 Plaquette signalétique
Pagina 6 di 37
Page 7
Manuale
1.6 Caractéristiques techniques
Modèle: SYRIA
Puissance calorifique nominale: 8 kW
Rendu de chaleur : 8 kW
Puissance calorifique minimum: 2,3 kW
Rendu de chaleur: 2,3 kW
CO (à 13% de O2) nominale: 0,017 %
minimum: 0,059 %
Rendement à la nominale: 86 %
au minimum: 89,5 %
Consommation électrique à l’allumage: 1100 W
Consommation électrique en travail: 140 W
Tension nominale: 220 V
Fréquence nominale: 50 Hz
Poids du poêle en finition métal: 110 Kg
Poids du poêle en finition céramique: 142 Kg
Poids du poêle en finition pierre: 190 Kg
Dépression minimum du conduit en nominale: 12 Pa
Dépression minimum du conduit en minimum: 12 Pa
Température maximum des fumées: 200 °C
Température minimum des fumées: 108 °C
1.7 Accessoires livrés avec le poêle
Pic feu Raclette métallique Télécommande à infra-rouges
2 CONSIGNES DE SECURITE
2.1 Pour l’installateur
Respecter les consignes du présent manuel. Vérifier la compatibilité du
conduit et d’une prise d’air conforme aux besoins de l’installation. Ne pas
faire de branchement électrique provisoire. Verifier la bonne mise à la terre
de l’installation électrique.
Vérifier que l’installation électrique dispose de protections normalisées.
Pagina 7 di 37
Page 8
Manuale
2.2 Pour l’utilisateur
En fonctionnement, le poêle est très chaud, c’est pourquoi il faut veiller à :
Le cable d’alimentation ne doit pas être en contact avec le tuyau des fumées
Ne pas toucher la sortie ou les tuyaux de fumées
Ne pas toucher le verre ni la porte – risque de brûlures graves Ne pas sortir le cendrier pendant le fonctionnement
Ne pas faire d’entretien ni nettoyage le poêle chaud ou en fonction.
3 INSTALLATION
3.1 Où placer le poêle
L’installation d’un appareil à combustible solide doit être réalisé dans les
règles de l’art et en conformité avec les normes, tant nationales
qu’européennes, garantes de votre sécurité. L’appareil doit être installé sur
un plancher de résistance suffisante; à défaut, des mesures adéquates
doivent être prises en accord avec un architecte.
L’implantation de l’appareil doit garantir un accès aisé pour les opérations
d’entretien de tous les composants. Le local doit profiter d’un renouvellement
en air neuf suffisant.
Le positionnement du poêle est un facteur déterminant pour chauffer de
façon equilibrée le logement. Ne pas le placer dans la “zone de nuit”.
3.2 Contrôle de la compatibilité avec des dispositifs existants
Suivant la norme UNI 10683/2005, le poêle ne peut être implanté dans un
lieu muni d’extracteur, d’appareil gaz de type B ou de tout appareil mettant le
local en dépression. Egalement, si de tels appareils se trouvent dans un local
adjacent ou communicant avec le local d’installation, l’installation d’un poêle
est interdite dès lors qu’il existe un risque de mise en dépression de l’un par
rapport à l’autre.
Pagina 8 di 37
Page 9
Manuale

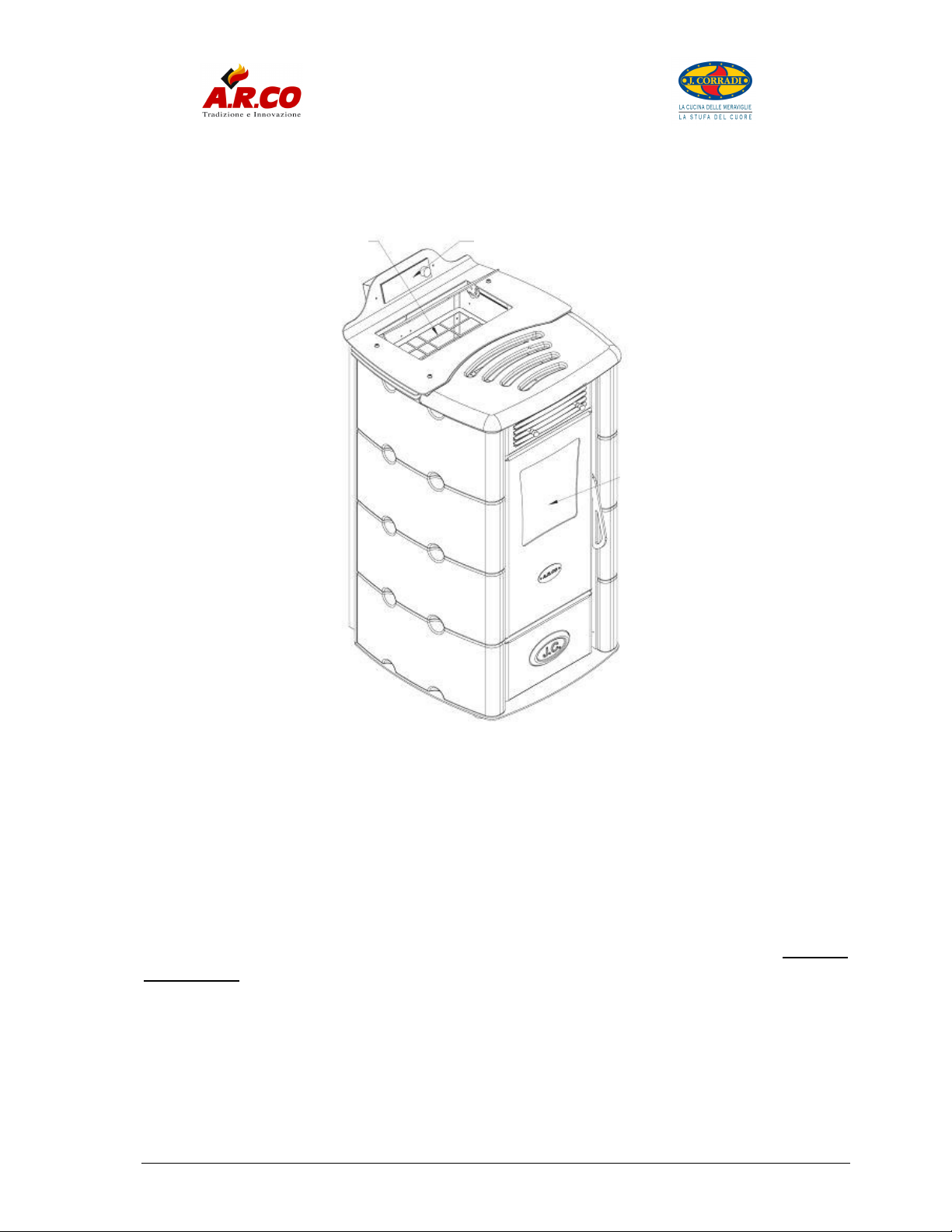

3.3 Description des principales parties du poêle
Réservoir Panneau de commandes
Foyer
3.4 Evacuation des fumées du poêle
Le système d’évacuation des fumées du poêle fonctionne par dépression de
la chambre de combustion par rapport au conduit; chaque appareil doit avoir
son propre conduit, et celui-ci doit être parfaitement étanche.
L’évacuation des fumées doit se faire à l’extérieur du batiment, par un conduit
de fumées, ne pas déboucher dans un lieu clos, un garage ou sous le fâitage.
L’extérieur des tuyaux de liaison au conduit de fumées peut atteindre une
température très élévée, donc : DANGER de brûlures.
Dans tous les cas, respecter les termes des D.T.U. en vigueur.
Pagina 9 di 37
Page 10
Manuale
3.4.1 Raccordement au conduit de fumées
Le diamètre des tuyaux de fumées de liaison entre le poêle et le conduit ne
doit jamais être inférieur au diamètre nominal de la buse de départ du poêle.
• Limiter les coudes et les parties horizontales. En cas de nécessité,
prévoir une pente de 2 à 3cm par mètre.
• Ne jamais utiliser un conduit commun à plusieurs appareils.
• Les tuyaux de liaisons et le raccordement au conduit doivent être
parfaitement étanches entre eux. Nous recommandons l’emploi de
tuyaux de qualité ARCO;
• Eliminer tout risque d’infiltration ou fuite d’air par des fissures du conduit
de fumées ou de la trappe de visite et de ramonage.
3.4.2 En cas d’incendie
En cas de feu de cheminée, utiliser un système adéquat pour éteindre les
flammes et appeler les pompiers.
3.4.3 Section du conduit
La section du conduit dépend de la hauteur de la cheminée et de la
puissance de l’appareil. Pour obtenir les meilleures performances avec nos
appareils, nous préconisons un conduit de section ronde, à paroie intérieure
lisse et constante sur toute la hauteur.
Haureur du
Conduit de fumées
5 m. linéaires cm. 18
10 m. linéaires cm. 15
15 m. linéaires cm. 15
Section ronde
Pagina 10 di 37
Page 11
Manuale
3.4.4 Dépression
La dépression (tirage) necessaire au bon fontionnement du poêle est
indiquée dans les caractéristiques techniques et sur la plaquette signalétique.
3.5 Distances minimum de sécurité
A = min. 50 cm
B = min. 30 cm
C = min. 16 cm, pour permettre
l’extraction du titoir à poussières de
la vis d’alimentation.
3.5.1 Champ de rayonnement
Aucun obstacle, meuble ou élément de décor ne doit se trouver à moins de
80cm de la vitre du poêle.
3.5.2 Ventilation du local
Pour obtenir un bon fonctionnement de l’appareil et garantire votre sécurité,
le local doit être suffisament ventilé pour garantir un apport d’air suffisant à
une bonne combustion.
Il est fortement recommandé de consulter un spécialiste en chauffage et
ventilation pour définir le système approprié au local
L’INSTALLATION DOIT ETRE EFFECTUEE PAR DU PERSONNEL
QUALIFIE ET AGREE
Pagina 11 di 37
Page 12
Manuale
LED
STATUT
AFFICHAGE
4 UTILISATION
4.1 Console
4.1.1 Description de la console
Ecran de mode/puissance/type de paramètre
LED chronothermostat activé
Hausse de la température
Baisse de la température
Set : Menu
Ecran mode / heure / température / paramètres
4.1.2 Ecrans
Ecran supérieur
Ecran inférieur
LED vis en fonction
LED réception des valeurs de la télécommande
On / Off, Déblocage
Hausse de la puissance
Baisse de la puissance
LED thermostat d’ambiance
LED modification de la température
Eteint OFF
En fonction
Programmation Paramètre sélectionné
Eteint Heure
En fonction Etat du système / température ambiante
Programmation Valeur du paramètre sélectionné
Mode opérationnel / puissance calorifique
sélectionnée
4.1.3 Signification des LED
LED STATUT SIGNIFICATION SI ALLUMEE
Chronothermostat actif
Vis ON
Riception télécommande
Thermostat d’ambiance
SET / Menù
Thermostat extérieur
supplémentaire absent
- Le chronothermostat est actif
- La vis d’alimentation est en fonction
- Le poêle est géré par la télécommande IR
La température ambiante est supérieure à la
température programmée
La température des fumées est supérieure à
la valeur prédéfinie au paramètre PR14
Clignotante pour signaler que vous accédez
-
Pagina 12 di 37
au menu utilisateur/technique ou si vous
modifiez la valeur de la température
ambiante.
Page 13
Manuale
4.1.4 Description des touches
Description Modalité Action
Augmente la valeur de la
Hausse de la
1
température
Baisse de la
2
température
3
4
5
6
Set / menù
ON / OFF
débloquage
Baisse de la
puissance
Hausse de la
puissance
SET TEMPERATURE
PROGRAMMATION
EN FONCTION
SET TEMPERATURE
PROGRAMMATION
EN FONCTION
-
EN FONCTION
BLOQUE Bloque le poêle OFF -
PROGRAMMATION
EN FONCTION
EN FONCTION
température du
thermostat d’ambiance
Augmente le paramètre
sélectionné
Affiche la température des
fumées
Réduit la valeur de la
température du
thermostat d’ambiance
Réduit le paramètre
sélectionné
Affiche l’état opératoire du
poêle
Accède aul SET
température et au menu
paramètre utilisateur et
technique par pressions
succéssives
Pressée 2 secondes :
allume ou éteint le poêle
Permet de sortir du menu
programmation à tout
moment d’ine modification
Les modifications sont
mémorisées.
Réduit la puissance
restituée du poêle
Augmente la puissance
restituée du poêle
Ecran
sup.
SET Température
Paramètre
sélectionné
- Température
SET Temperatura
Paramètre
sélectionné
Etat
opératoire
SET /
Paramètre
Affiche
l’état atteint
- -
Niveau de
puissance
Niveau de
puissance
Ecran
inf.
Valeur du
paramètre
Valeur du
paramètre
Température
/ Valeur
Température
ambiante
Température
ambiante
-
-
4.2 Procédure d’allumage / Réglages / Programmations
Nous décrivons ci-après la procédure normale au démarrage de l’appareil.
Toutes les étapes s’affichent sur les écrans pour les appareils munis du
chronothermostat. Les paragraphes suivants donnent la procédure à suivre
pour modifier les paramètres techniques.
Pagina 13 di 37
Page 14
Manuale
A l’arrêt, les écrans affichent oFF et L’HEURE
4.2.1 Allumage du poêle
Pour allumer le poêle, appuyer sur la touche 4 quelques secondes. Au
démarrage du poêle, les écrans affichent Fan et ACC
Le poêle se met en préventilation, active la résistance d’allumage et le
ventilateur d’aspiration des fumées.
4.2.2 Chargement du pellet
Après environ 90” le chargementen pellets commence LoAD ET WooD.
La vis d’alimentation achemine du pellet à une vitesse définie au paramètre
PR04. L’activité de la vis est confirmée par lal LED vis allumée. La bougie
continue à chauffer jusqu’à ce que la température des fumées dépasse la
valeur du paramètre PR13 d’un gradient d’environ 3°C/minute
Pagina 14 di 37
Page 15
Manuale

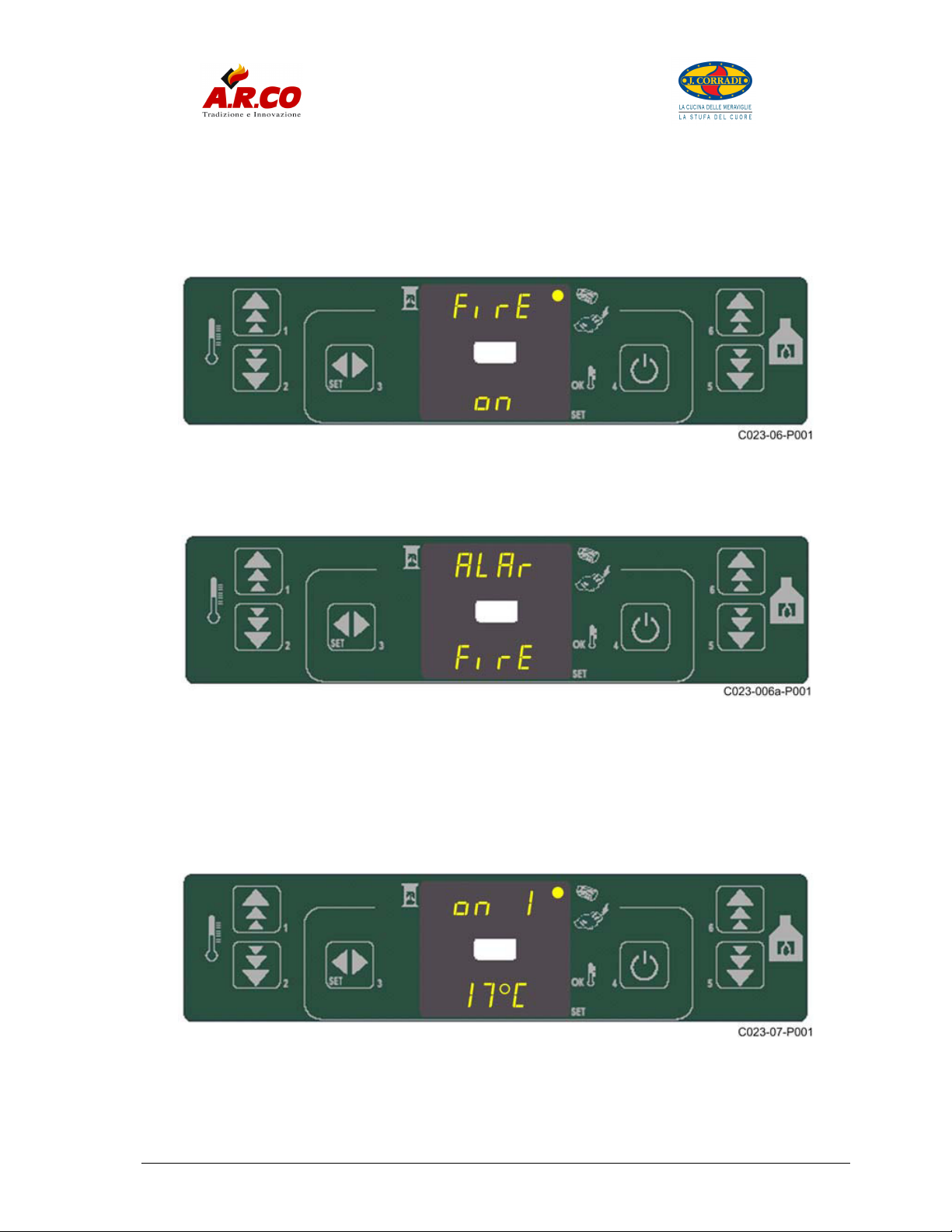

4.2.3 Enflammation
Dès que la température des fumées dépasse la valeur du paramètre PR13, le
système se met en mode allumage.
La tempérarure est stabilisée et restera contrôlée en permanence par le
paramètre PR2. En cas de problème, le poêle s’arrête et les messages
d’erreurs ALAr et FirE s’affichent.
4.2.4 Poêle en travail
Dès que la température des fumées atteint et dépasse la valeur du PR13 et
la maintient pendant un temps au moins égal à PR02, le poêle passe en
mode travail. L’écran supérieur affiche le niveau de puissance programmé
par les touches P5 et P6 et l’écran inférieur la température ambiante.
Pagina 15 di 37
Page 16
Manuale

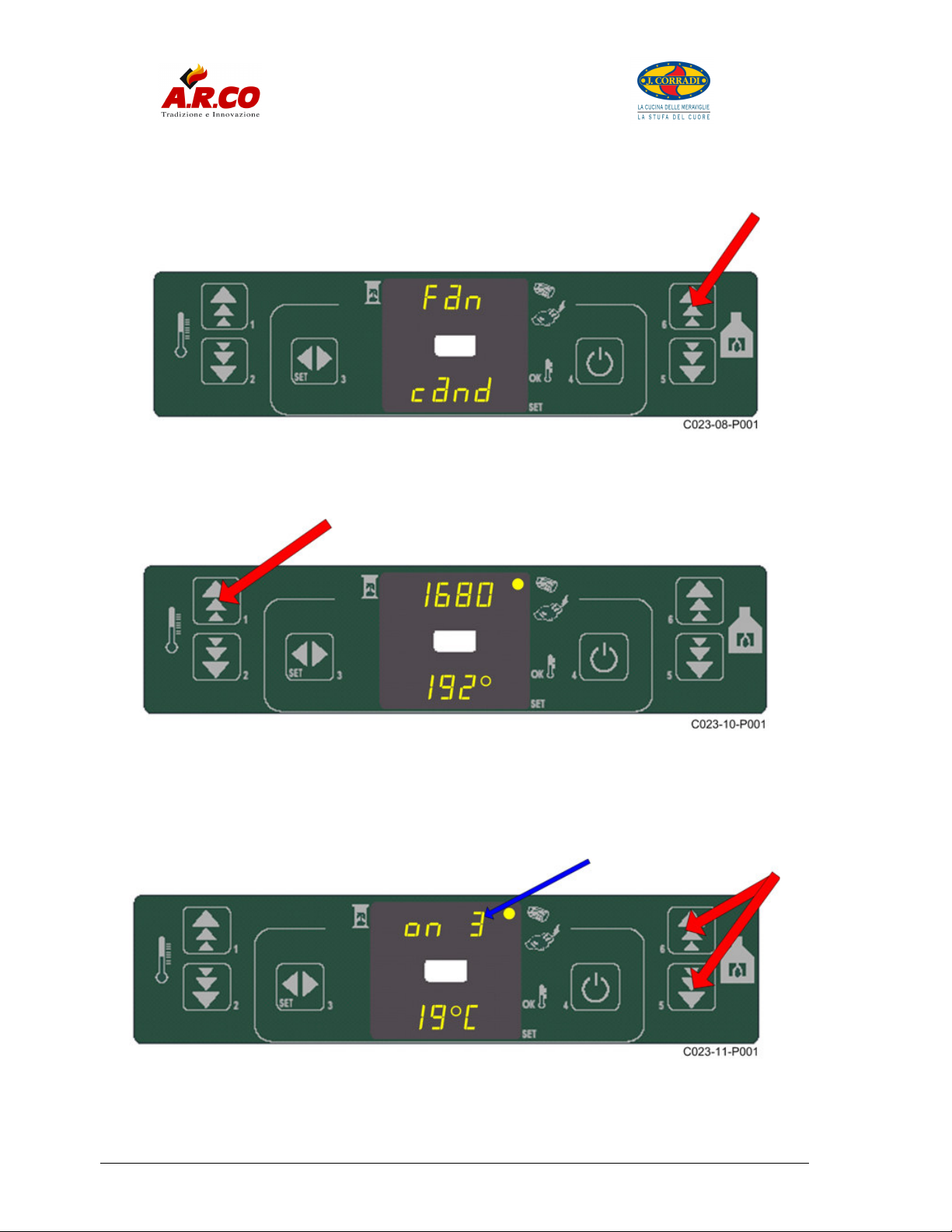

N.B.: il est possible de passer directement en mode travail (en fonction)
en appuyant au moins 2 secondes sur la touche P6.
Pour contrôler la température des fumées, il suffit d’appuyer sur la touche P1.
Et l’écran supérieur indique la vitesse de rotation du ventilateur d’extraction
des fumées.
4.2.5 Modification de la puissance calorifique programmée
Quand le poêle est en mode travail, vous pouvez modifier le niveau de
puissance en agissant sur les touches P6 (+) et P5 (-).
Le niveau de puissance sélectionné s’affiche sur l’écran supérieur.
Pagina 16 di 37
Page 17
Manuale
4.2.6 Modification de la température ambiante souhaitée
Appuyer sur la touche SET (P3) pour afficher la température programmée
(SET température). Agir sur les touches P1 (+) ou P2 (-) pour modifier la
valeur. Compter environ 3 secondes pour mémoriser la nouvelle valeur puis
l’écran revient à l’affichage normal.
4.2.7 Atteinte de la température de consigne (SET)
Quand la température ambiante atteint la température de consigne
demandée, le poêle réduit automatiquement sa puissance au minimum.
L’écran affiche Eco (économique) et la LED du thermostat d’ambiance est
allumée.

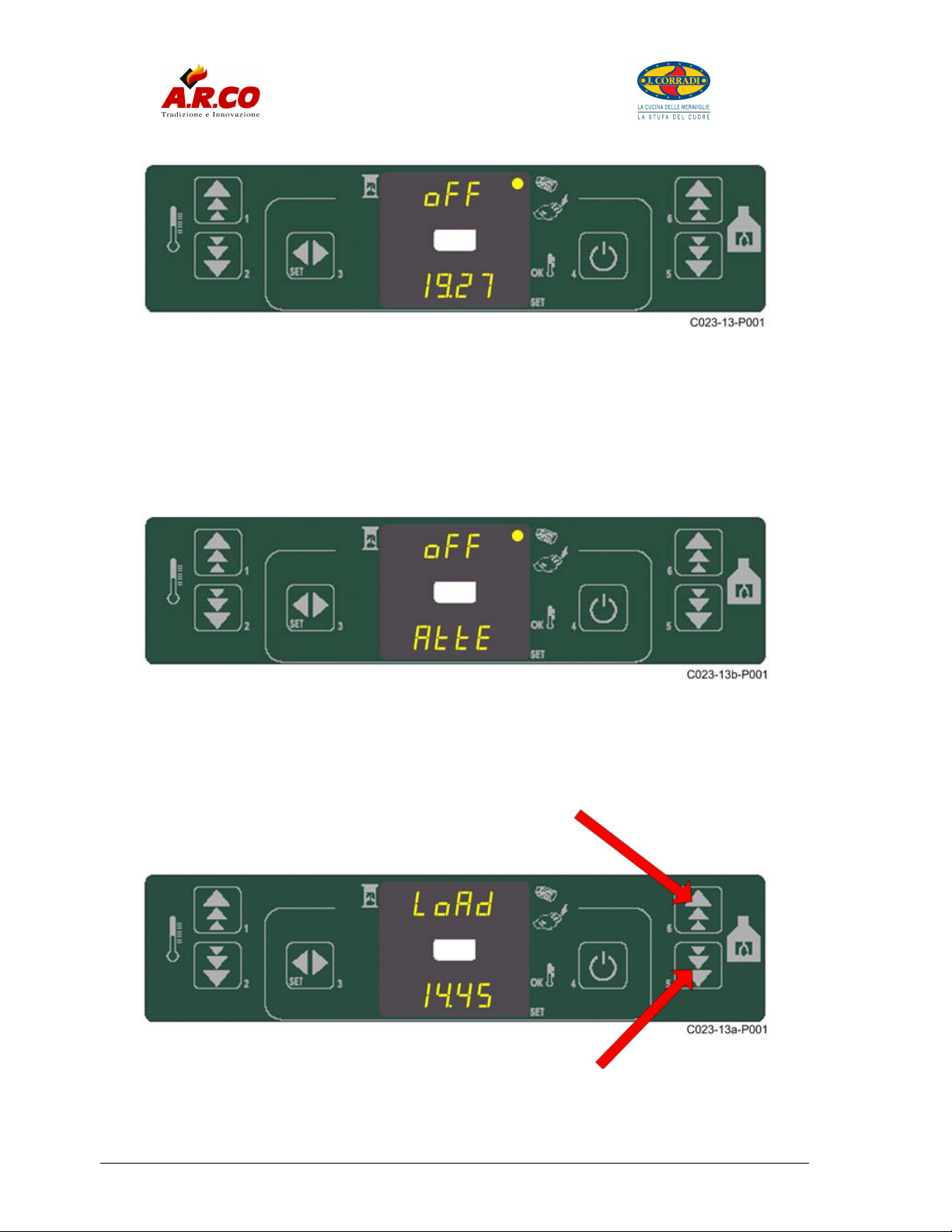

4.2.8 Extinction du poêle
Pour éteindre le poêle, il suffit d’appuyer sur la touche P4 2 à 3 secondes.
L’écran supérieur affiche OFF, et l’écran inférieur affiche l’heure.
Pagina 17 di 37
Page 18
Manuale
La vis d’alimentation s’arrête, et le ventilateur d’extraxtion des fumées
augmente son débit. Le ventilateur de l’échangeur fonctionne (environ 10
minutes) tant que la température des fumées reste supérieure au point de
consigne PR15. Sur certains modèles, il est nécessaire d’attendre un certain
temps (environ 10 minutes) avant de pouvoir rallumer le poêle. Dans ce cas,
si vous appuyer sur la touche P4 rien ne se passe et l’écran inférieur affiche
Atte, pour inviter l’utilisateur à attendre avant de rallumer.
4.2.9 Chargement forcé de pellets
Si le poêle est éteint et que la température des fumées est basse, on peut
forcer le chargement de pellets en appuyant simultanément sur les touches
P5 et P6.
Pagina 18 di 37
Page 19
Manuale
4.2.10 Sélection du type de pellet
Si il est nécessaire d’adapter la combustion au type de pellets utilisé, nous
avons prévu 5 qualités différentes de pellets. Appuyer sur la touche P3, puis
sur la touche P6. Sélectionner le pellet par les touches P1 ou P2.
• Combustible 01 Pellet blanc type Autrichien
• Combustible 02 Pellet de hêtre + sapin
• Combustible 03 Pellet de hêtre
• Combustible 04 Pellet mixte
• Combustible 05 Pellet mixte 2
4.2.11 Nettoyage du creuset
Pendant le fonctionnement, à intervalles réguliers comme défini au
programme Pr03 une séquence de nettoyage du creuset s’effectue
automatiquement comme défini au programme Pr12. Les écrans signalent
cette phase par StoP et FirE
Pagina 19 di 37
Page 20
Manuale
Param
ètre
Descri
ption
Val
eurs à définir
4.3 Chronothermostat
4.4 Les fonctions et instructions ci-dessous ne sont valables que pour
les appareils équipés de l’option chronothermostat.
Le chronothermostat permet de programmer l’heure d’allumage et
d’extinction du poêle de façon automatique et différente pour chaque jour de
la semaine. Par pressions successives sur la touche SET (P3), on accède
aux paramètres de programmation.
Avec l’affichage ut01 = “oFF” il peut être impossible d’accéder aux
paramètres suivants. Il faut alors changer la valeur oFF par une autre, par
exemple “dAY1” puis établir l’ensemble de la programmation. A la fin de
celle-ci, terminer en réaffichant “OFF”.
4.4.1 Paramètres du chronothermostat
uT01 Sélection du jour et du mode d’utilisation. OFF; Day1, ...;Day7
uT02 Sélection de l’heure. De 00 à 23
uT03 Sélection des minutes. De 00 à 60
uT04 Accès à paramètres techniques (Bloqué) De 00 à P5
uT05
uT06
uT07 Choix des jours en PROGRAMME 1. On ou off pour les jours 1 à 7
uT08 Sélection de l’heure d’allumage Prog. 2. De 00:00 à 23:50 par 10'
uT09 Sélection de l’heure d’extinction Prog. 2. De 00:00 à 23:50 par 10'
uT10 Choix des jours en PROGRAMME 2. On ou off pour les jours 1 à 7
uT11 Sélection de l’heure d’allumage Prog. 3. De 00:00 à 23:50 par 10'
uT12 Sélection de l’heure d’extinction Prog. 3. De 00:00 à 23:50 par 10'
uT13 Choix des jours en PROGRAMME 3. On ou off pour les jours 1 à 7
uT14 Sélection de l’heure d’allumage Prog. 4. De 00:00 à 23:50 par 10'
uT15 Sélection de l’heure d’extinction Prog. 4. De 00:00 à 23:50 par 10'
uT16 Choix des jours en PROGRAMME 4. On ou off pour les jours 1 à 7
Sélection de l’heure d’allumage
PROGRAMME 1.
Sélection de l’heure d’extinction
PROGRAMME 1.
De 00:00 à 23:50 par fraction
de 10'
Da 00:00 à 23:50 par 10'
Pagina 20 di 37
Page 21
Manuale
Ecran
D1
Signification
Signafication de chaque paramètre :
UT01
Suivant le type d’application et le mode d’utilisation souhaité par le client, ce
paramètre sert à sélectionner le jour de la semaine (fonctionnement
hebdomadaire), ou désinstaller la programmation hebdomadaire.
day 1 Lundì
day 2 Mardì
day 3 Mercredì
day 4 Jeudì
day 5 Vendredì
day 6 Samedi
day 7 Dimanche
oFF
Si le paramètre uT01 est sélectionné avec le jour (ex. mardì/day2), on peut
sélectionner un autre jour de la semaine pour lui appliquer la même
programmation. En appuyant sur les touches P2 et P4, on peut sélectionner
la valeur voulue.
UT05 – UT06
Chronothermostat
désinstallé
Ces 2 paramètres indiquent l’horaire (début et fin) du PROGRAMME 1.
Cette programmation n’est active que si le paramètre uT01 est en
programmation hebdomadaire.
Pagina 21 di 37
Page 22
Manuale
lundì
mar
dì
m
ercre
dì
jeudì
vendre
dì
samedi
dimanche
UT07
Ce paramètre est actif quand le paramètre uT01 est en programmation
hebdomadaire. Quand PROGRAMME 1 est activé, la touche P4 permet de
sélectionner le jour de la semaine et la touche P2 d’activer ou désactiver
l'allumage du poêle. L’exemple ci-dessous montre que le poêle ne
fonctionnera que le samedi et le dimanche.
Day 1
off 1 off 2 off 3 off 4 off 5 on 6 on 7
UT08 – UT09
Ces 2 paramètres indiquent l’heure de début et fin du PROGRAMME 2. Cette
programmation n’est active que si uT01 est en programmation
hebdomadaire (différente de OFF).
Day 2
Day 3
Day 4
Day 5
Day 6
Day 7
UT10
Ce paramètre est actif si uT01 est en programmation hebdomadaire. Quand
le PROGRAMME 2 est activé, la touche P6 permet de sélectionnerle jour de
la semaine et la touche P5 d’activer ou désactiver l’allumage du poêle.
4.5 Que ce passe-t-il si …
4.5.1 Le pellet ne s’enflamme pas
Si la procédure d’allumage du pellet ne va pas à son terme, l’écran affiche le
message : ALAr et FirE.
Appuyer sur P4 pour remettre le poêle en situation normale.
Pagina 22 di 37

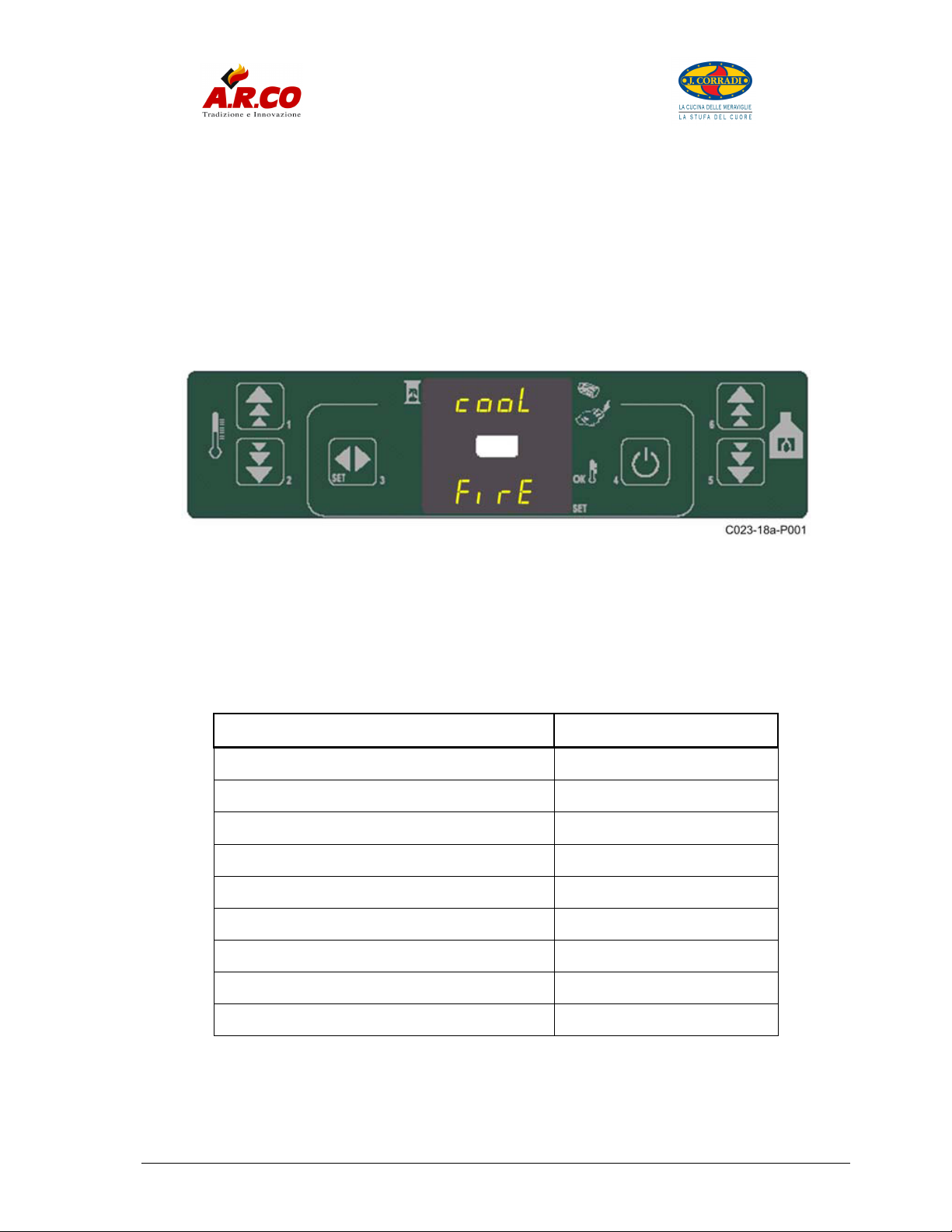

Page 23
Manuale
A
larme
Inscription à l’écran
4.5.2 Chute de tension électrique
Dans ce cas, pour se protéger, le poêle effectue une phase de
refroidissement cooL FirE en portant au maximum la vitesse de l’aspirateur
de fumées pour refroidir celles-ci au plus vite. Dès que la température de
celles-ci sont revenues sous le seuil du paramètre Pr13, le poêle entame la
procédure de redémarrage et, si le problème a disparu, reprend son cycle de
fonctionnement normal.
4.5.3 Signalisation des alarmes
En cas d’anomalie de fonctionnement, l’utilisateur est prévenu, par l’écran de
la console, du problème. En appuyant sur la touche P5, l’origine du problème
s’inscrit sur l’écran.
Sonde température des fumées SOND FUMI ALARM
Température excéssive des fumées HOT TEMP ALARM
Défaut d’allumage ou de pellet NO FIRE ALARM
Extinction en phase de travail NO FIRE ALARM
Défaut d’alimentation électrique STOP FIRE ALARM
Pressostat de sécurité FAIL DEP ALARM
Température réservoir FAIL SIC ALARM
Ventilateur fumées en panne FAN FAIL ALARM
Service assistance SERV
Chaque alarme provoque l’arrêt immédiat du poêle. L’état d’alarme s’efface
après un temps prédéfini et une pression sur la touche P4 remet le poêle en
position prêt à l’emploi.
Pagina 23 di 37
Page 24
Manuale
4.5.4 Alarme sonde température des fumées
Survient si la sonde mesurant la température des fumées est endomagée ou
débranchée, le poêle entame immédiatement la procédure d’extinction.
4.5.5 Alarme température fumées trop haute
Survient si la sonde de température des fumées relève une température
supérieure à 280°C.
Le poêle entame immédiatement la procédure d’extinction.
4.5.6 Alarme pour défaut de flamme
Survient si l’enflammation du pellet ne se produit pas correctement.
Cela se produit quand la montée en température du poêle est insuffisante
(moins de 3 °C/minute minimum comme prévu). Cela provient en général de
l’emploi d’un pellet de mauvaise qualité.
Le poêle entame immédiatement la procédure d’extinction.
Pagina 24 di 37
Page 25
Manuale
4.5.7 Alarme d’extinction en phase de travail
Survient si la flamme s’éteint et que la température des fumées descend sous
le seuil minimum de température de travail.
Le poêle entame immédiatement la procédure d’extinction.
4.5.8 Alarme manque de tension électrique
Poêle en fonction, toute chute de la tension provoque l’arrêt du
fonctionnement des composants électriques du poêle. Au rétablissement de
la tension normale, le poêle effectue une phase de refroidissement des
fumées (cooL FirE). Dès que celle-ci est redevenue normale, le poêle entame
la procédure d’allumage avec les mêmes conditions de travail que celles
programmées avant la baisse de tension.
4.5.9 Alarme préssostat de sécurité de la vis
Si le préssostat (dépressiomètre) mesure une pression inférieure au seuil
prévu, il provoque l’arrêt de la vis d’alimentation. Installation encrassée.
Le poêle entame immédiatement la procédure d’extinction.
Pagina 25 di 37
Page 26
Manuale
4.5.10 Alarme thermostat général
Si le thermostat de sécurité générale mesure une température du réservoir
de pellets supérieure au seuil prévu, il provoque l’arrêt de la vis d’alimentation
et l’écran indique “Alarm Sic Fail”.Le système s’arrête.
Pour rallumer le système, il faut réarmer la sécurité thermique
4.5.11 Alarme défaut du ventilateur des fumées
Si le ventilateur des fumées est bloqué ou en panne, le système est
immédiatement bloqué.
4.5.12 Alarme service
Contacter votre concessionnaire pour un entretien spécial.
Remarque : dès cet instant, vous disposez encore de 300 heures de
fonctionnement avant le bloquage total du poêle.
4.6 Etats opératoires
Code ETAT DESCRIPTION Remarque
0
1
2
3
4
OFF Poêle éteint
FAN ACC Préventilation
LOAD WOOD Chargement initial en pellet
FIRE ON Allumage du pellet
LAVORO Fonctionnement normal
Pagina 26 di 37
Page 27
Manuale
5
STOP FIRE Poêle en extinction
6
7
8
4.6.1 Poêle en fonction (travail)
Suivant la programmation du thermostat d’ambiance et de la température
ambiante le poêle a différents modes de fonctionnement:
• Si la “Température ambiante est inférieure à la température demandée
au Thermostat Extérieur [T
T le poêle travaille à la puissance programmée jusqu’à atteindre la
température de consigne du thermostat extérieur. Le niveau de
puissance utilisé est affiché sur l’écran supérieur.
• Si la “Température ambiante est supérieure à la température
demandée au thermostat extérieur [T
indique la température ambiante. Le poêle travaille alors à puissance
minimum jusqu’à ce que la température ambiante revienne sous la
température demandée.
Si pendant le fonctionnement normal du poêle la température des fumées
atteint 230°C, le poêle apporte les corrections suivantes:
• Le ventilateur des fumées passe à la vitesse maximum (P5),
• Le débit de la vis d’alimentation est réduit au minimum (P1),
• Le ventilateur d’échangeur de chaleur passe à la vitesse maximum.
Cette procédure a pour but d’abaisser la température des fumées, et quand
celles-ci reviennent sous les 230°C le poêle reprend son fonctionnement
normal.
En cas de chute de tension électrique, au retour à une tension normale,
l’écran affiche "Fire cool". L'aspiration des fumées sera augmentée pour
évacuer le surplus de résidus. Quand le poêle aura suffisament refroidi, la
phase d’allumage reprendra.
PULIZIA BRACIERE Nettoyage du creuset
COOL FIRE Refroidissement
NO FIRE ALARM Alarme pour défaut de flamme
Amb.<TAmbTempExt
]” l’écran supérieur indique on
Amb.>TSetTempAmb
]” l’écran inférieur
4.6.2 Extinction du poêle
On peut éteindre le poêle à tout moment en appuyant sur la touche P4.
L’écran inférieur affiche “OFF”. L’alimentation en pellet est arrêtée. La vitesse
du ventilateur des fumées est augmentée, et dure tant que la température
des fumées reste supérieure à la température d’allumage (environ 10
minutes).
Pagina 27 di 37
Page 28
Manuale
5 ENTRETIEN ET NETTOYAGE
Avant toute opération de nettoyage ou d’entretien:
• Vérifier que toutes les parties du poêle sont froides
• Vérifier qu’il ne reste pas de vraises dans le foyer
• Mettre l’interupteur général en position OFF
• Débrancher l’alimentation électrique
• A la fin de l’opération, vérifier que soit remis en ordre
Nota : la fréquence des entretiens sont indicatifs et dépendent de la qualité
du combustible utilisé.

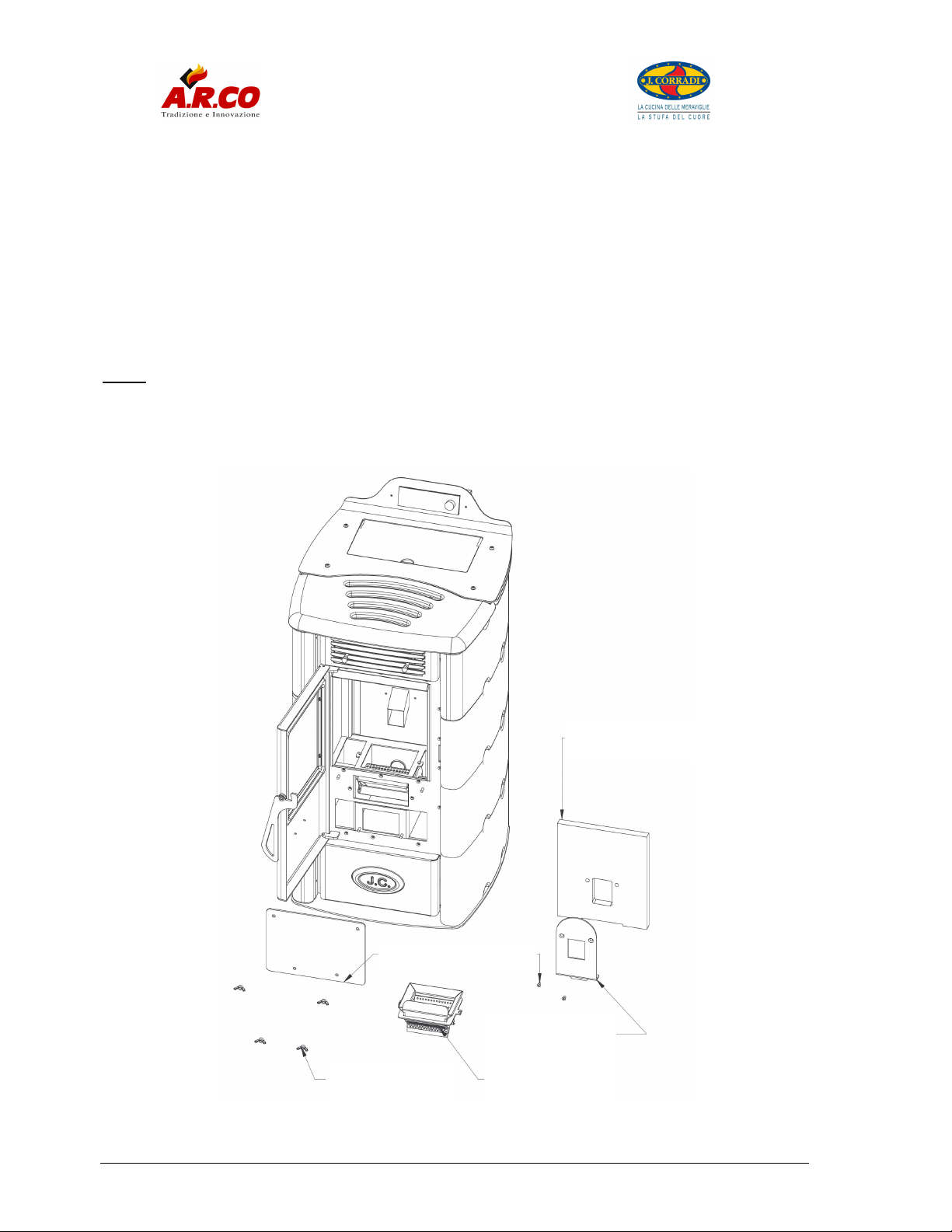

5.1 Entretien courant
Trappe d’inspection Vis
Patte de fixation du
Panneau réfractaire
Creuset Ecrous à oreilles
Pagina 28 di 37
Panneau réfractaire
Page 29
Manuale
• Contrôler le niveau de cendres et résidus sur les côtés du creuset et
nettoyer avec un aspire-cendres.
• Nettoyer régulièrement la vitre foyer avec un détergent du commerce.
• Nettoyer la résistance d’allumage tous les 3 à 4 jours avec la raclette
métallique livrée avec le poêle.
• Pour le nettoyage du foyer, utiliser une brosse et une balayette douces.
DURANT LE NETTOYAGE DU FOYER, ATTENTION A NE PAS
ENDOMMAGER LE ROULEAU DE NETTOYAGE ET LA
RESISTANCE SITUEE DEVANT LE CREUSET.
TOUT DOMMAGE CAUSE A LA RESISTANCE PENDANT UNE
OPERATION D’ENTRETIEN REND CADUQUE SA GARANTIE.
5.2 Entretien hebdomadaire
Contrôler le cendrier en otant la trappe d’inspection, et avant de le vider,
vérifier qu’il ne reste pas de braises. Contrôler l’intérieur du foyer, et bien le
nettoyer avec un bidon aspire-cendres. Vérifier que les trous du creuset ne
soient pas obturés, et si tel est le cas, les déboucher avec un tournevis ou
objet pointu. Suivant la qualité de pellet utilisé, le dépôt de résidus dans la
chambre de combustion et le creuset seront plus ou moins importants.
5.3 Entretien général
Nettoyer soigneusement les tuyaux de fumées et contrôler l’état du conduit.
Contrôler l’état du creuset et s’il présente des traces d’usure ou déformation,
en commander un neuf à son concessionnaire. Contrôler les joints de la porte
foyer et les changer si nécessaire. Effectuer ce nettoyage au moins 2 fois par
an et plus souvent si nécessaire suivant la qualité du pellet utilisé.
A LA FIN DE LA SAISON DE CHAUFFE, VIDER ET NETTOYER LE
RESERVOIR A COMBUSTIBLE. AVANT LE DEBUT DE LA PROCHAINE
SAISON DE CHAUFFE, FAIRE CONTROLER LE POELE PAR SON
CONCESSIONNAIRE.
SEULES CES PRECAUTIONS VOUS GARANTIRONS UN
FONCTIONNEMENT PARFAIT ET DURABLE DE L’APPAREIL.
NOUS VOUS CONSEILLONS DE SOUSCRIRE UN CONTRAT
D’ENTRETIEN ANNUEL DE L’APPAREIL (VOIR VOTRE
CONCESSIONNAIRE).
Pagina 29 di 37
Page 30
Manuale
6 MONTAGE DU DECOR FAIENCE (DETTAGLIO = DETAIL)
Pagina 30 di 37
Page 31
Manuale
1. Dévisser les 6 vis du carter postérieur 1 (voir détail A) et le retirer. Faire
attention aux fils électriques.
2. Dévisser les 2 vis des nontants postérieurs et les retirer (voir détail B).
3. Positionner les 2 céramiques latérales basses 3 et les fixer avec un axe 4.
L’axe doit pénétrer dans le trou de l’embase (voir détail C).
4. Positionner les 2 céramiques latérales hautes 3 et les fixer avec un axe 4.
5. Bloquer en partie postérieure les 4 céramiques pae les montants 2 à fixer
avec 2 vis (voir détail B).
6. Répéter les opérations 2, 3 et 4 pour l’autre côté.
7. Oter le panneau inférieur 5 en le soulevant pour le dégager les languettes.
8. Placer la céramique ovale 6 et la bloquer avec la pièce 7 (voir détail D).
9. Replacer le panneau 5.
10. Désserrer légérement les vis du plateau métallique (voir détail E) et
positionner le plateau céramique 8 en le glissant sous le plateau
métallique et en appui sur les vis. Regler le niveau et la hauteur du plateau
céramique par les vis de positionnement (voir détail F et G).
Pagina 31 di 37
Page 32
Manuale
7 MONTAGE DU DECOR PIERRE (DETTAGLIO = DETAIL)
Pagina 32 di 37
Page 33
Manuale
1. Dévisser les 6 vis du carter postérieur 1 (voir détail A) et le retirer. Faire
attention aux fils électriques.
2. Dévisser les 4 vis du plateau métallique 2 et le décaler sur un côté (voir
détail B). Faire attention aux fils électriques de la console.
3. Inserer du haut vers le bas les pierres latérales dans les guides de
positionnement (voir détails C et D) en respectant les n° des pierre 3 4 5 .
4. Répéter l’opération pour l’autre côté. Pierres n° 5 4 3 .
5. Oter le panneau inférieur 5 en le soulevant pour le dégager les languettes.
6. Placer la pierre ovale 6 et la bloquer avec la pièce 7 (voir détail D).
7. Replacer le panneau 5.
8. Positionner le plateau en pierre 9 en le glissant sous le plateau métallique
et en appui sur les vis. Régler le niveau et la hauteur du plateau
céramique par les vis de positionnement (voir détail F et G).
9. Repositionner le plateau métallique 2 et le revisser (voir détail B).
Pagina 33 di 37
Page 34
Manuale
8 GARANTIE
Cet appareil est garanti, pièces uniquement, par A.R.CO pendant une
période de 2 ans à compter de sa date d’achat. Pour valider la garantie,
l’acheteur doit disposer d’un document fiscalement valide identifiant
formellement le revendeur, le type et modèle précis de l’appareil et sa date
d’achat. Ce document devra être présenté à toute personne du service
d’assistance en cas d’intervention. A défaut, la garantie ne pourra pas être
invoquée. Par garantie, on entend la réparation ou l’échange gratuit de
composants de l’appareil qui se révéleraient défectueux au moment de
l’achat pour vice de fabrication. La garantie est exclue pour tous les cas
d’utilisation impropre de l’appareil, en particulier en cas d’usage non
domestique, et ne couvre pas les pièces soumises à usure suite à un usage
normal, telles que : les vitres, les joints, les peintures, le creuset, la
résistance, les céramiques, etc. L’emploi de pellet de mauvaise qualité ou de
tout autre combustible peut endommager gravement les composants du
poêle, provoquant la cessation immédiate de la garantie et la responsabilité
du constructeur. La garantie ne peut être invoquée en cas d’installation ou
entretien non conforme aux instructions contenues dans ce livret, en cas de
négligence ou omission de l’utilisateur, d’opérations d’entretien effectuées par
du personnel non agréé et de manière générale en toute circonstance ou un
défaut de fabrication de l’appareil ou d’un composant ne peut être démontrée.
Sont évidemment exclus de la garantie les interventions sur l’installation te
les raccordements à l’installation électrique (et gaz éventuelle), qui doivent
être réalisées par du personnel qualifiéet agréé, dans le respect des normes
en vigueur.
Passé la période de garantie, toutes les pièces seront à la charge du Client.
Toute pièce changée sous garantie bénéficie d’une nouvelle garantie de 12
mois.
Ceci est l’unique garantie des produits A.R.CO. Nul n’est autorisé à en
modifié les termes, ni verbalement ni par écrit.
Pagina 34 di 37
Page 35
Manuale
Distance minimum de sécurité
Massima pressione idrica di
Temp
érature des fumées
en
9 INFORMATION SUR LE MARQUAGE CE
08
EN 14785: 2006
Appareil pour le chauffage domestique à pellet de bois
des matériaux inflammables :
Emission de CO des produits de
combustion :
esercizio ammessa :
sortie :
Puissance thermique nominale
:
Rendement :
Type de combustible :
minimum 30 cm
à puissance thermique
nominale
à puissance thermique
réduite
-
8 kW
à puissance nominale 86 %
À puissance réduite 89,5 %
pellet de bois
0,01 %
0,05 %
108-200 °C
Pagina 35 di 37
Page 36
Manuale
FICHE A RENVOYER SOUS 8 JOURS DE DATE D’ACHAT, SOUS PLI
AFFRANCHI à J.CORRADI srl
RivendEUR Certificat de garantie n°………..
Date d’achat………………..
Nom - Prénom………………………………………………………….
Rue…………………………………… Ville…………………………….
C.P.…………………………………………………….
Telephone.....................................………………….
N° et Date de facture………………………………
Signature du Client……………………………………..
Appareil type Modelle N.L.
J.CORRADI Srl, Via dell’artigianato 2, Fraz. Caselle, 37066 –
SOMMACAMPAGNA (VR) Italia
Pagina 36 di 37
Page 37
Manuale
WWW.JCORRADI.IT
Loading...
