Seitenteil, links
Seitenteilen. Verwenden Sie die Verbindungsbleche, um
Back roof, left
4. Befestigen Sie die vorderen Dachplatten am First und
Connecting plate
the front roof.
Art Nr. /
Item No.
Freilaufgehege XL

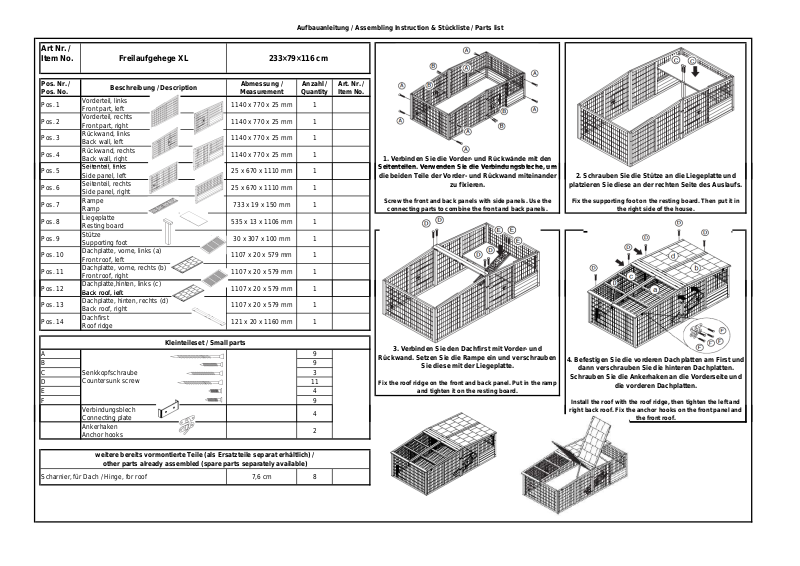

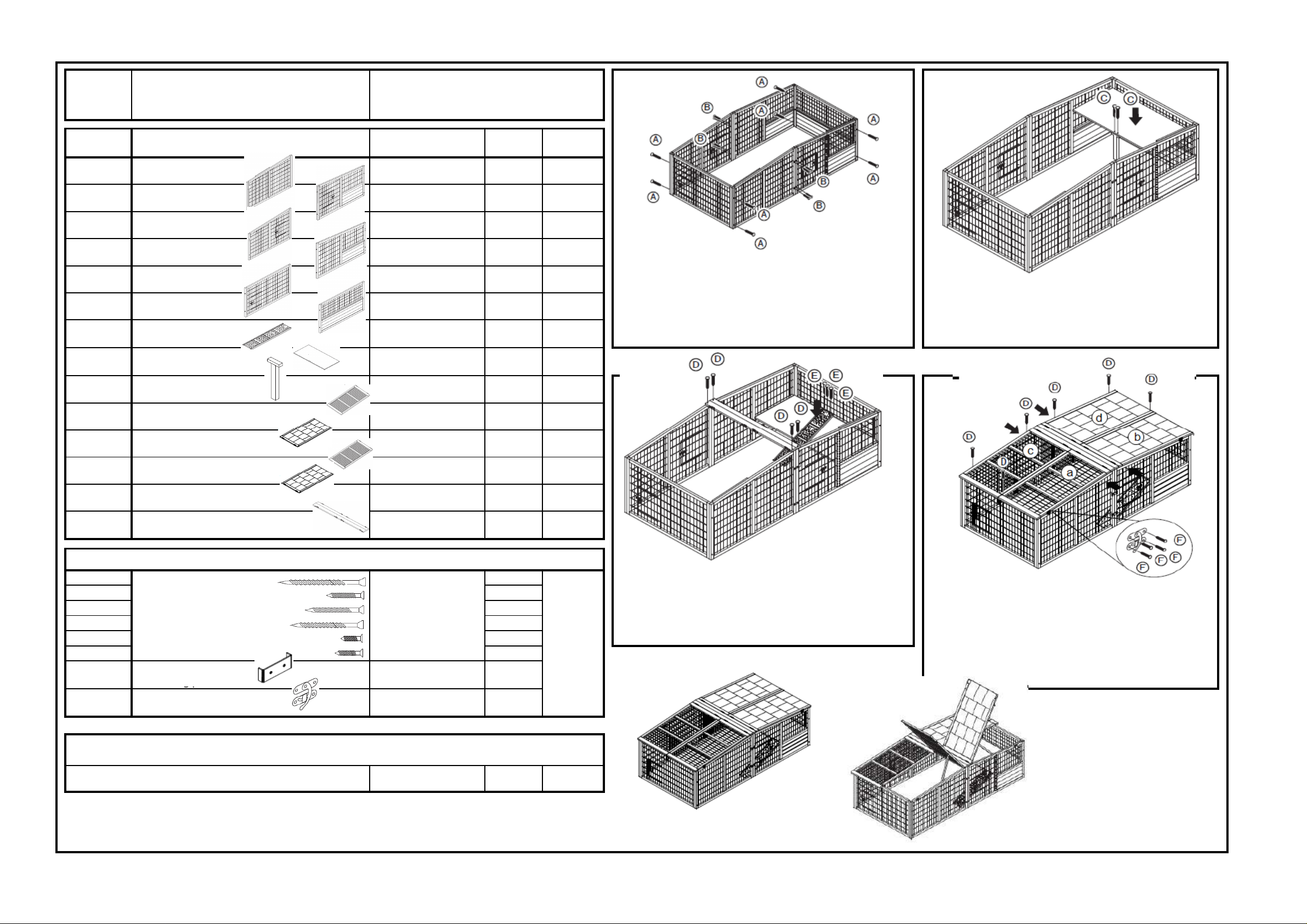

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
233×79×116 cm
Pos. Nr. /
Pos. No.
Pos. 1
Pos. 2
Pos. 3
Pos. 4
Pos. 5
Pos. 6
Pos. 7
Pos. 8
Pos. 9
Pos. 10
Pos. 11
Pos. 12
Beschreibung / Description
Vorderteil, links
Front part, left
Vorderteil, rechts
Front part, right
Rückwand, links
Back wall, left
Rückwand, rechts
Back wall, right
Side panel, left
Seitenteil, rechts
Side panel, right
Rampe
Ramp
Liegeplatte
Resting board
Stütze
Supporting foot
Dachplatte, vorne, links (a)
Front roof, left
Dachplatte, vorne, rechts (b)
Front roof, right
Dachplatte,hinten, links (c)
Abmessung /
Measurement
Anzahl /
Quantity
1140 x 770 x 25 mm 1
1140 x 770 x 25 mm 1
1140 x 770 x 25 mm 1
1140 x 770 x 25 mm 1
25 x 670 x 1110 mm 1
25 x 670 x 1110 mm 1
733 x 19 x 150 mm 1
535 x 13 x 1106 mm 1
30 x 307 x 100 mm 1
1107 x 20 x 579 mm 1
1107 x 20 x 579 mm 1
1107 x 20 x 579 mm 1
Art. Nr. /
Item No.
1. Verbinden Sie die Vorder- und Rückwände mit den
die beiden Teile der Vorder- und Rückwand miteinander
zu fixieren.
Screw the front and back panels with side panels. Use the
connecting parts to combine the front and back panels.
2. Schrauben Sie die Stütze an die Liegeplatte und
platzieren Sie diese an der rechten Seite des Auslaufs.
Fix the supporting foot on the resting board. Then put it in
the right side of the house.
Pos. 13
Pos. 14
Dachplatte, hinten, rechts (d)
Back roof, right
Dachfirst
Roof ridge
1107 x 20 x 579 mm 1
121 x 20 x 1160 mm 1
Kleinteileset / Small parts
A 9
B 9
C 3
D 11
Senkkopfschraube
Countersunk screw
E 4
F 9
Verbindungsblech
Connecting plate
Ankerhaken
Anchor hooks
4
2
weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) /
other parts already assembled (spare parts separately available)
Scharnier, für Dach / Hinge, for roof
7,6 cm 8
3. Verbinden Sie den Dachfirst mit Vorder- und
Rückwand. Setzen Sie die Rampe ein und verschrauben
Sie diese mit der Liegeplatte.
Fix the roof ridge on the front and back panel. Put in the ramp
and tighten it on the resting board.
dann verschrauben Sie die hinteren Dachplatten.
Schrauben Sie die Ankerhaken an die Vorderseite und
die vorderen Dachplatten.
Install the roof with the roof ridge, then tighten the left and
right back roof. Fix the anchor hooks on the front panel and
the front roof.
