Lütfen önce bu kılavuzu okuyun!
Değerli Müşterimiz,
Modern tesislerde üretilmiş ve titiz kalite kontrol işlemlerinden geçirilmiş olan
ürününüzün size en iyi verimi sunmasını istiyoruz.
Bunun için, bu kılavuzun tamamını, ürününüzü kullanmadan önce dikkatle okumanızı
ve bir başvuru kaynağı olarak saklamanızı rica ediyoruz.
Bu kullanma kılavuzu…
Ürününüzü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olacaktır.
• Ürününüzü kullanmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.
• Özellikle güvenlikle ilgili bilgilere uyun.
• Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiniz
bir yerde saklayın.
• Ayrıca Ürününüzle birlikte ilave olarak verilen diğer belgeleri de okuyun.
Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın.
Modeller arasındaki farklar kılavuzda açık bir şekilde vurgulanmıştır.
Semboller ve açıklamaları
Kullanma kılavuzunda şu semboller yer almaktadır:
C Önemli bilgiler veya kullanımla ilgili faydalı ipuçları.
A Can ve mal açısından tehlikeli durumlara karşı uyarı.
B Elektrik gerilimine karşı uyarı.
Bu ürün, çevreye sayg›l› modern tesislerde do€aya zarar vermeden üretilmifltir.
Page 3
İÇİNDEKİLER
1 Davlumbaz 4
Genel görünüm 4
Teknik özellikler 5
2 Uyarılar 7
Genel Güvenlik 7
Güvenlik talimatları 7
Eğer evinizde çocuk varsa… 8
Enerji tasarrufu için yapılması gerekenler 8
3 Kurulum 9
Elektrik bağlantısı 9
Montaj 9
Nakliye 19
Ambalajın imha edilmesi 19
4 Ürününüzün kullanılması 20
Otomatik açılma işlevi 20
Emiş hızı (gücü) kontrolü 20
Orta ışık kontrolü 20
Yan ışık kumandası (varsa) 20
Filtreler 20
Uzaktan kumanda kullanımı 21
5 Bakım ve temizlik 23
Yağ filtresinin temizlenmesi 23
Karbon filtresinin temizlenmesi 23
Davlumbazın temizlenmesi 23
Uzaktan kumandanın bakımı 23
Lambaların değiştirilmesi 24
6 Problemler için çözüm
önerileri 25
7 Tüketici Hizmetleri 26
Rev. / 04.04.2008
Page 4
TR
4
1
2
1
2
3
Davlumbaz
Genel görünüm
1
Davlumbaz gövdesi
Aydınlatma
2
Kontrol çubuğu
3
Page 5
TR
5
Teknik özellikler
Ölçüler mm cinsinden verilmiştir.
Page 6
TR
6
P 49 IMO
Genişlik 330 mm
Derinlik :
Duvar tipi kullanım
Ada tipi kullanım
Yükseklik :
Duvar tipi kullanım
Ada tipi kullanım
Besleme gerilimi 220-240 V ~ 50 Hz
Kumanda 4 konum
Emiş gücü 450 m3/saat
Motor gücü 130 W
Lamba gücü 1x40 W (Halojen) / 3x40 W (Standart)
Toplam güç 290 W
Sigorta 16 A
Net ağırlık 16,4 kg
Brüt ağırlık 19,7 kg
Renk Inox
470 mm
330 mm
Min. 410 mm
Min. 661-Max. 1381 mm
Ürün kalitesini arttırmak için önceden haber verilmeksizin teknik özelliklerde değişiklik
yapılabilir. Kılavuzda yer alan şekiller şematik olup ürününüzle birebir uyum içinde
olmayabilir.
Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı
dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında
elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre
değişebilir
Page 7
TR
7
2 Uyarılar
Lütfen aşağıdaki bilgileri inceleyin.
Bunlara uyulmaması halinde kişisel
yaralanma ya da maddi hasar tehlikesi
oluşabilir. Her türlü garanti ve güvenilirlik
taahhüdü geçersiz hale gelir.
Genel Güvenlik
• Satın almış olduğunuz ürünün
kullanım ömrü 10 yıldır. Bu, ürünün
tanımlandığı şekilde çalışabilmesi için
gerekli yedek parçaları bulundurma
süresidir.
• Bu ürün evde kullanılmak üzere
tasarlanmıştır. Ürün amacının dışında
kullanılmamalıdır.
• Montajı için size en yakın Arçelik
Yetkili Servisi‘ne başvurun.
• Davlumbazın alt yüzeyi ile fırının/
ocağın üst yüzeyi arasındaki
yükseklik 70 cm‘den az olmamalıdır.
• Davlumbazın ısıdan zarar görmemesi
için ocakların üzerine tencere veya
tavayı koyduktan sonra davlumbazı
çalıştırın. İşiniz tamamlandığında
tencere tava vb. almadan önce
ocağı kapatın.
• Davlumbazın alüminyum filtresiz
çalıştırmayın, çalışırken filtreleri
yerinden çıkarmayın
Güvenlik talimatları
• Bu cihaz uygun kapasitedeki bir
sigorta tarafından korunan topraklı
bir prize bağlanmalıdır.
• Davlumbazın montajı yapılmadan
fişini prize takmayın.
• Fişe ıslak ellerle kesinlikle
dokunmayın. Fişi çekmek için
kesinlikle kablodan tutmayın, her
zaman yalnızca fişi tutarak çekin.
Elektrik kablosu veya fiş arızalı ise
ürününüzü çalıştırmayın.
• Şebeke kordonu hasarlandığında en
yakın servisimize başvurarak yenisini
taktırınız.
• Şebeke kordonunu ocakların
yakınından geçirmeyiniz. Kablo
eriyerek yangına sebebiyet verebilir.
• Davlumbazın lambalarını uzun süre
çalıştırdıktan sonra bu lambalara
dokunmayın. Isınan lambalar elinizi
yakabilir.
• Davlumbaz, yağ filtresi olmadan
kullanılmamalıdır, aksi takdirde iç
kısmı kirlenir.
• Fazla ısınmış yağ davlumbaza
sıçrar yada yangın çıkmasına
sebep olabilir, bu sebeple kızartma
yaparken ocağın başından
ayrılmayın. Örtü ve perdelerin alev
almasına karşı dikkat edin.
• Davlumbazın altında yüksek
alev oluşturmayın. Aksi takdirde
alüminyum filtredeki yağlar tutuşarak
yangına neden olabilir.
• Davlumbazın altında kolay tutuşan
malzeme bulundurmayın.
• Temizleme periyodik sürelere
uygun yapılmaz ise (Bkz. Sf. 14)
davlumbazda yanma riski oluşabilir.
• Mutfak havasının kokulardan ve
yemek pişirirken oluşan buhardan
iyi temizlenmesi için pişirme
veya kızartma işi bittikten sonra
davlumbazı 15 dakika daha çalıştırın.
• Davlumbaz çalışırken, özellikle
gazlı ocaklar ile birlikte aynı anda
kullanıldığında ortama temiz hava
girmesini sağlayın.
• Davlumbazınızın kullanılacağı
ortamda akaryakıt veya gaz
halindeki yakıtlarla çalışan, örneğin
kat kaloriferi gibi, bu cihazın egzostu
bulunduğu hacimden tam anlamıyla
yalıtılmış veya cihaz hermetik tip
olmalıdır.
• Davlumbazla birlikte, elektrik
enerjisinden başka bir enerji ile
çalışan başka bir cihazın daha
aynı ortamda bulunması halinde,
davlumbaz tarafından diğer
cihazın egzostunun tekrar odaya
çekilmemesi için odadaki negatif
basınç en fazla 0.4 mbar olmalıdır.
Page 8
TR
8
Eğer evinizde çocuk varsa…
• Elektrikli cihazlar çocuklar için tehlike
arz edebilir. Ürününüz çalışırken
çocukları üründen uzak tutun,
onunla oynamasına izin vermeyin.
• Ambalaj malzemeleri çocuklar
için tehlikeli olabilir. Ambalaj
malzemelerini çocukların
ulaşamayacakları bir yerde muhafaza
edin veya atık talimatlarına uygun bir
şekilde tasnif ederek çöpe atın.
Enerji tasarrufu için yapılması
gerekenler
• Davlumbaz fanı ihtiyaca uygun
kademede kullanılmalıdır.
Page 9
TR
9
3 Kurulum
Davlumbazın montajı için size en yakın
Arçelik Yetkili Servis’ine başvurun.
C Ürün yerinin ve elektrik tesisatının
hazırlanması müşteriye aittir.
A Montaj ve elektrik bağlantıları uzman
bir personel tarafından yapılmalıdır.
A Montajı tamamlandıktan sonra
davlumbaz yüzeyindeki koruyucu
filmi (varsa) çıkarın.
Elektrik bağlantısı
Makineyi uygun kapasitedeki bir sigorta
tarafından korunan topraklı bir prize
bağlayın.
B Ürününüzün elektrik bağlantısını
ehliyetli bir elektrikçiye yaptırın.
Önemli:
• Bağlantı ulusal yönetmeliklerle
uyumlu olmalıdır.
• Elektrik kablo fişi kurulumdan sonra
kolay erişilebilir olmalıdır.
• Voltaj ve izin verilen sigorta koruması
“Teknik Özellikler” bölümünde
belirtilmiştir.
• Şebeke gerilimi, davlumbazın
içine yerleştirilmiş teknik özellikler
etiketinde belirtilen gerilim ile uyumlu
olmalıdır.
• Uzatma kabloları ya da çoklu prizler
ile bağlantı yapılmamalıdır.
• Ürün doğrudan şebeke gerilimine
bağlanmak üzere tasarlanmıştır;
bu nedenle, kurulum kurallarına
uygun bir biçimde, kategori III aşırı
gerilim koşulları altında elektrik
şebekesi ile bağlantının tam olarak
kesilmesini sağlayacak iki kutuplu
bir regülasyon şalteri takın.
yerleştirirken özellikle dikkatli olun.
Bu talimata dikkat edilmemesi
cihazda ciddi bir hasara ve/veya
kullanıcı ya da kurulum teknisyenini
elektrik çarpmasına neden olabilir.
(Daha ayrıntılı bilgi için bkz. Şekil
6-21)
B Ara bağlantı kablosunun
değiştirilmesi yetkili bir teknik yardım
servisi tarafından yapılmalıdır.
B Hasar görmüş bir elektrik kablosu
ehliyetli bir elektrikçi tarafından
değiştirilmelidir.
B Cihaz onarılmadan çalıştırılmamalıdır!
Elektrik çarpma tehlikesi vardır!
Montaj
Davlumbazın çoğu türde duvar ve
tavana monte edilmesini sağlayacak
çeşitli dübeller sunulmuştur. Bununla
birlikte, ehliyetli bir teknisyen,
malzemelerin duvar/tavan türü ile
uyumluluğunu doğrulamalıdır. Duvar/
tavan, davlumbazın ağırlığını kaldıracak
kadar sağlam olmalıdır. Duvara ve
tavana montaj yapabilmek için aşağıda
belirtilmiş olan şekilleri takip edin.
B Ayrıntı B’de (tavana sabitleme
braketi - Şekil 1), evdeki elektrik
tesisatının topraklamasına
bağlanması gereken bir iletken
(sarı-yeşil) vardır. (Şekil 4)
B Kablonun fazlalık kısmını
Page 10
TR
10

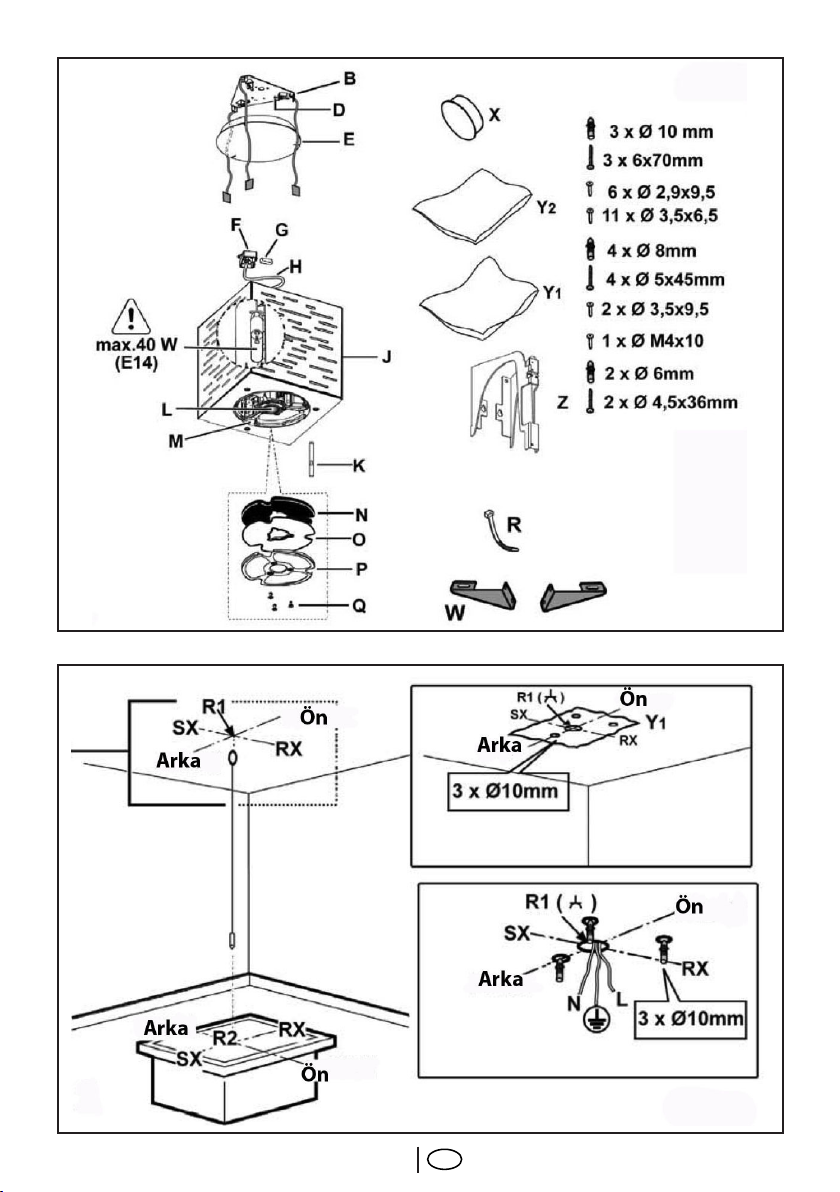

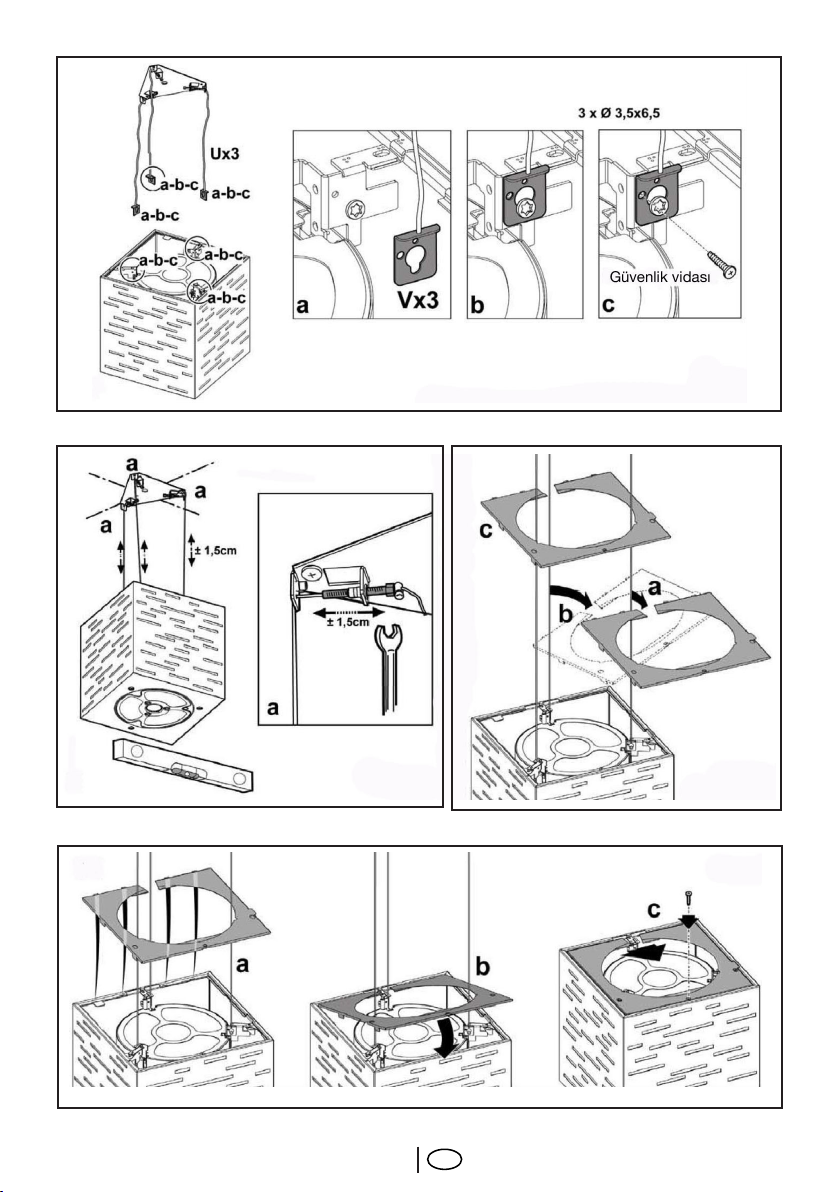

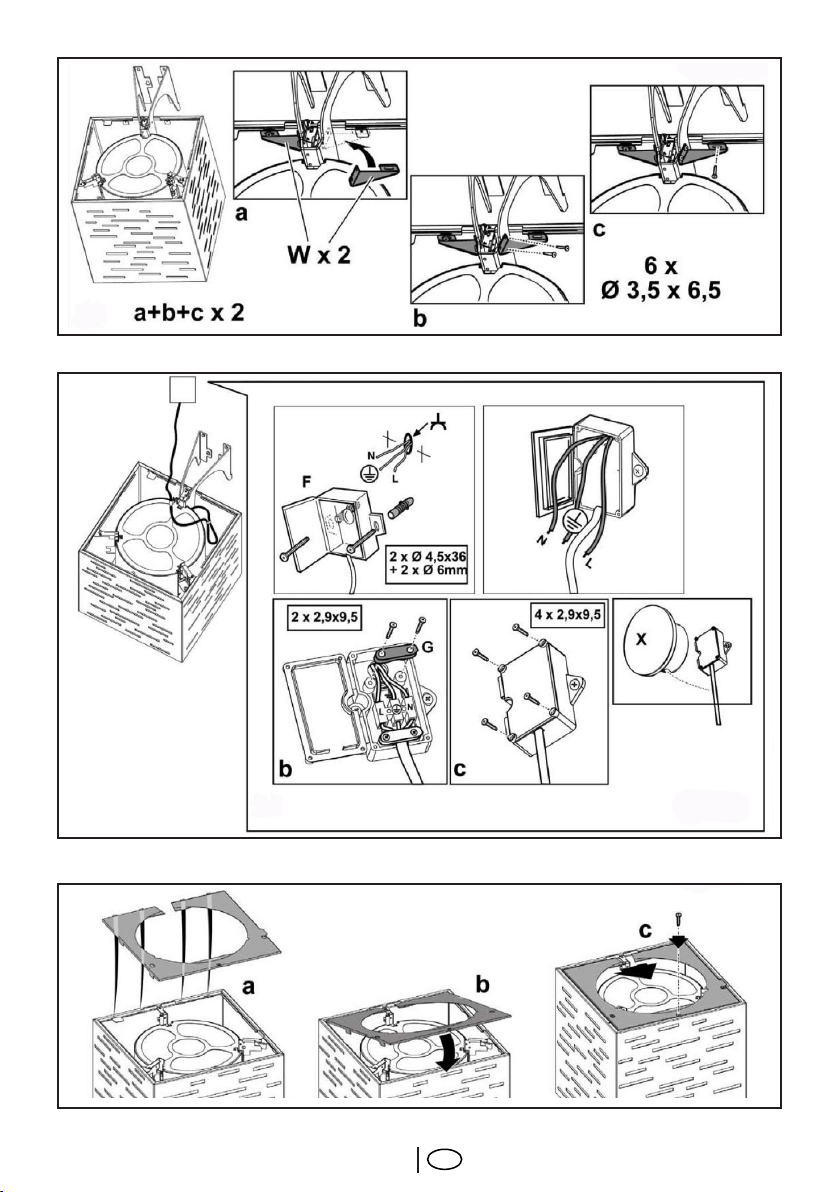

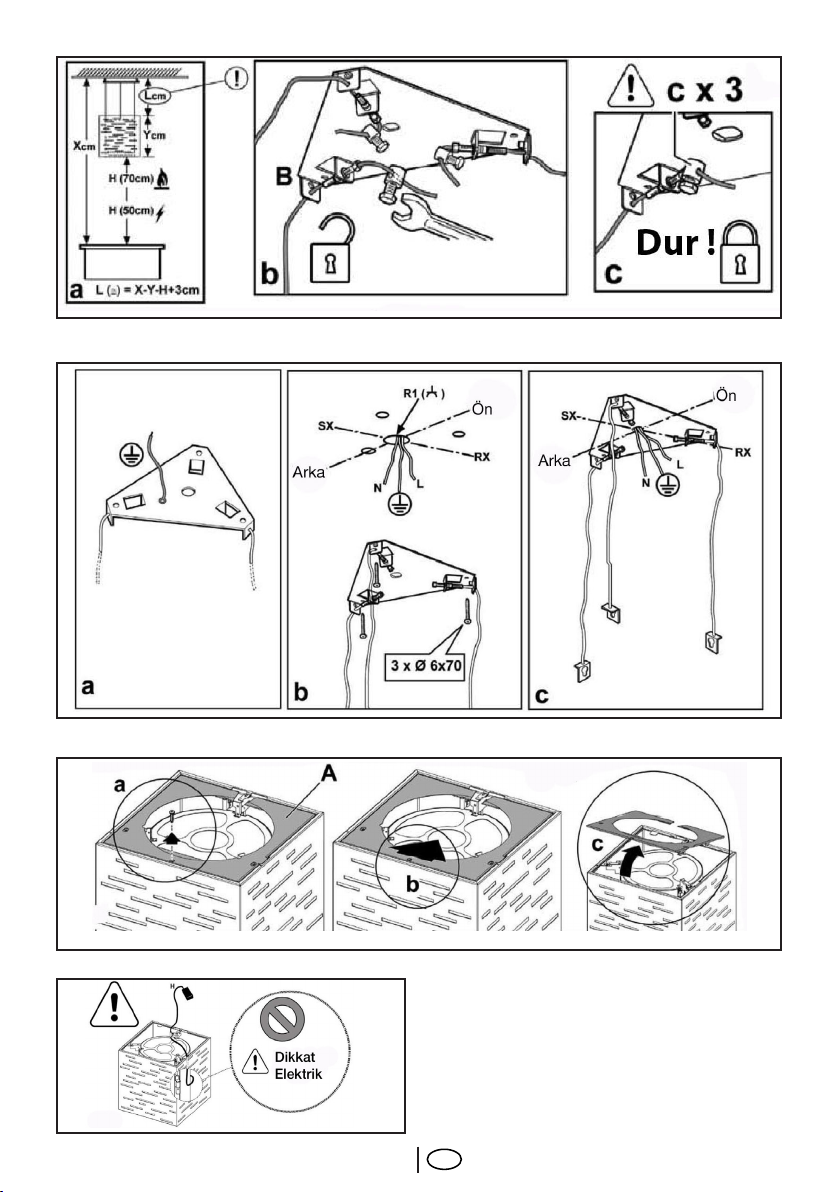

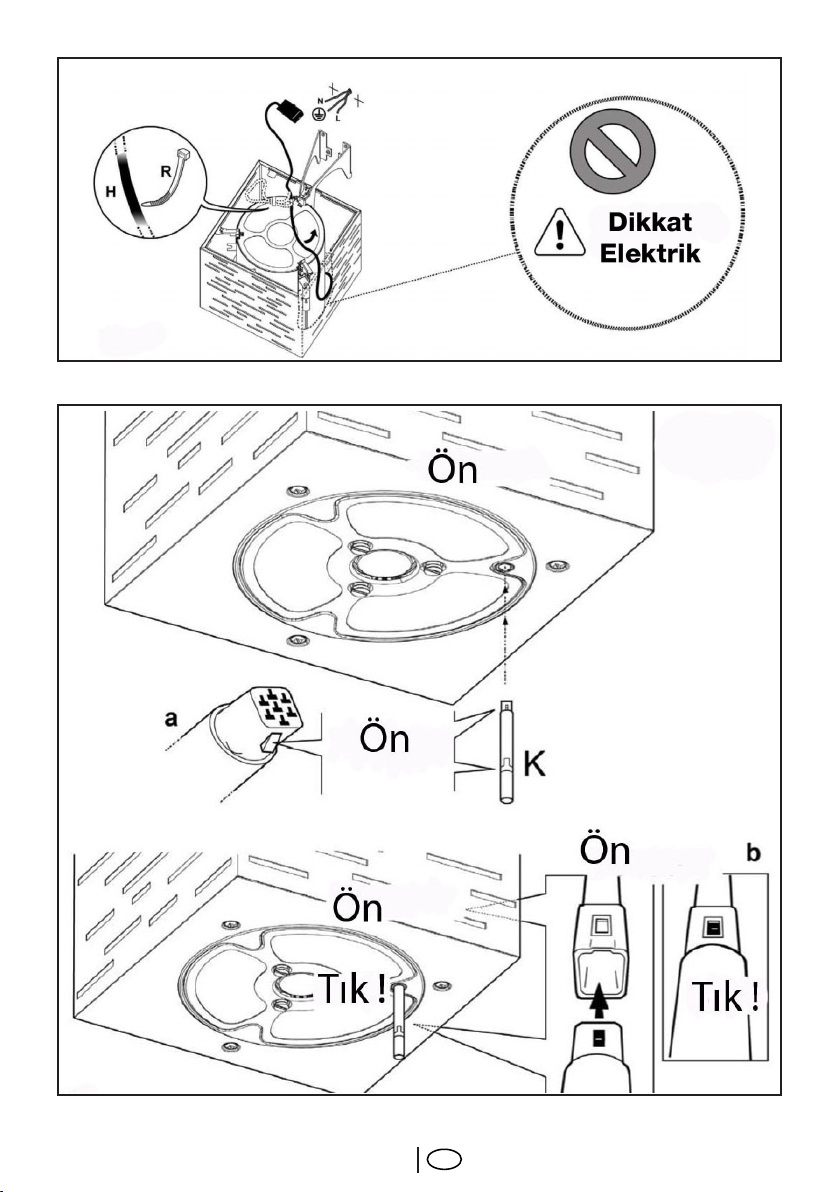

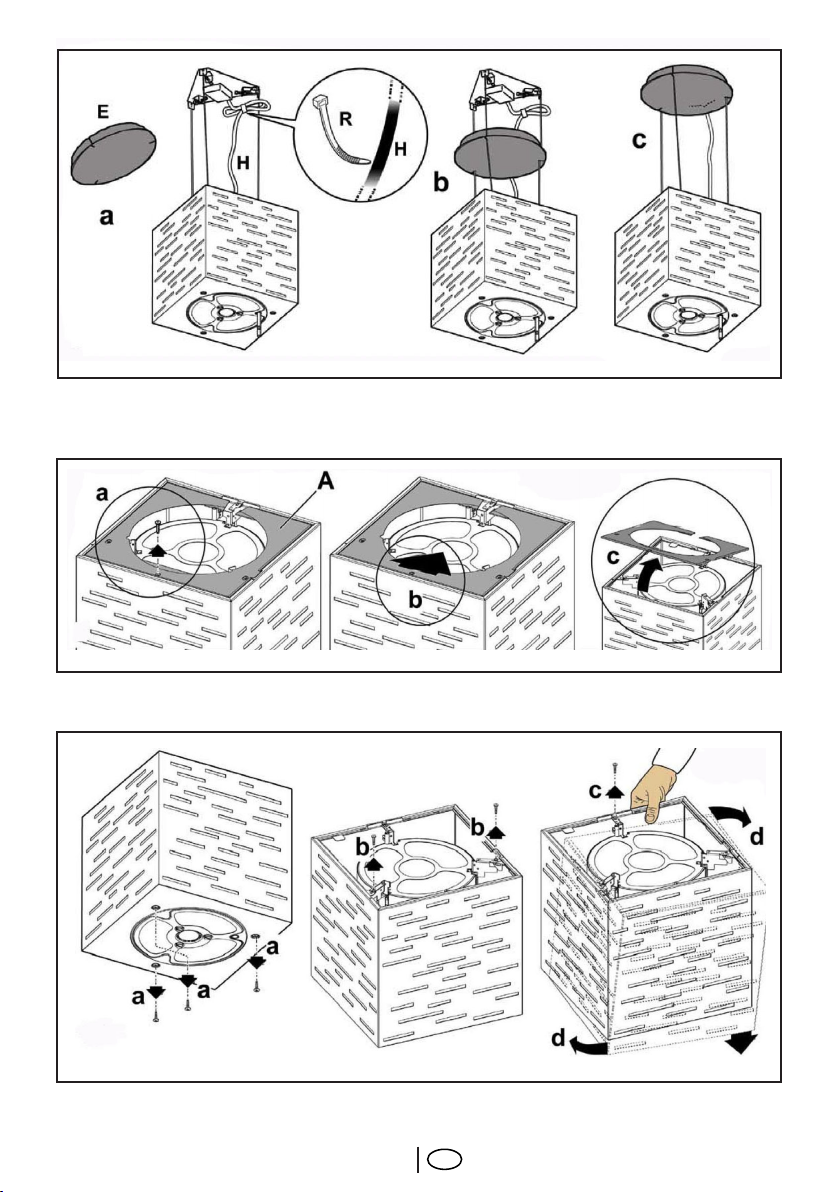

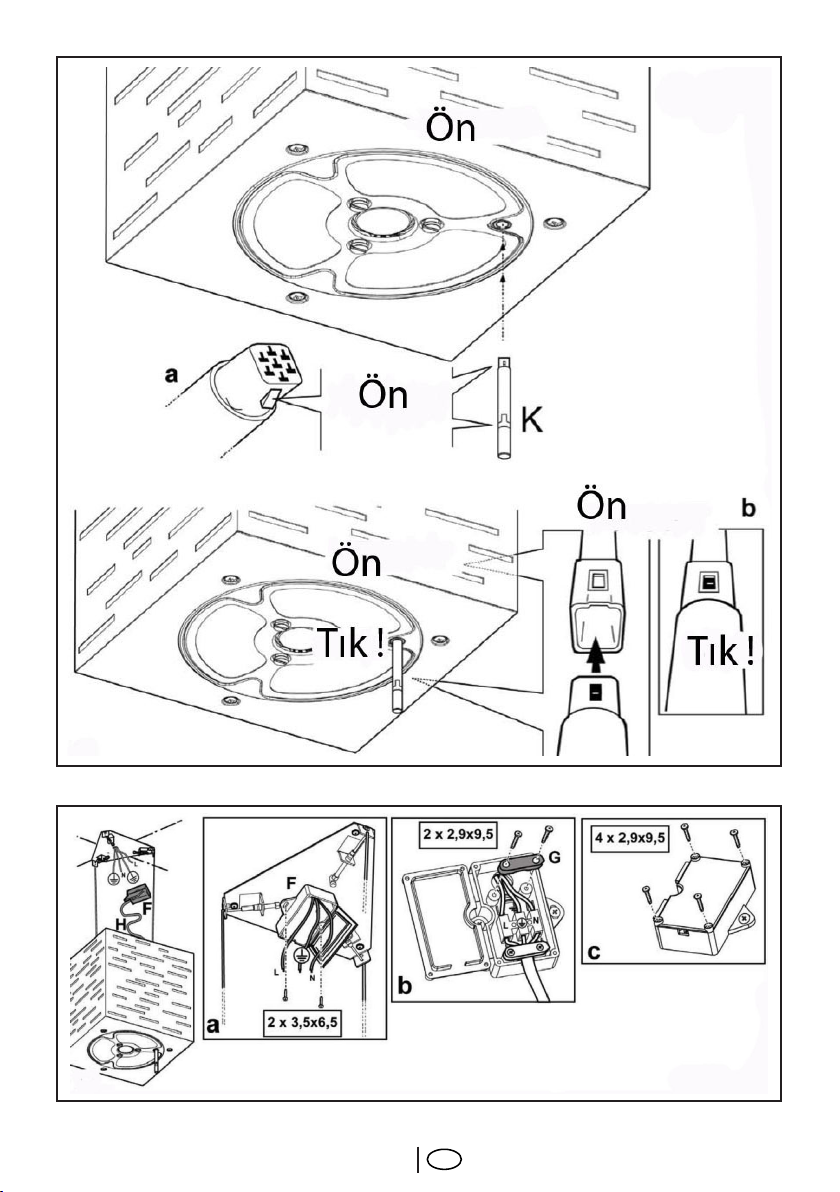

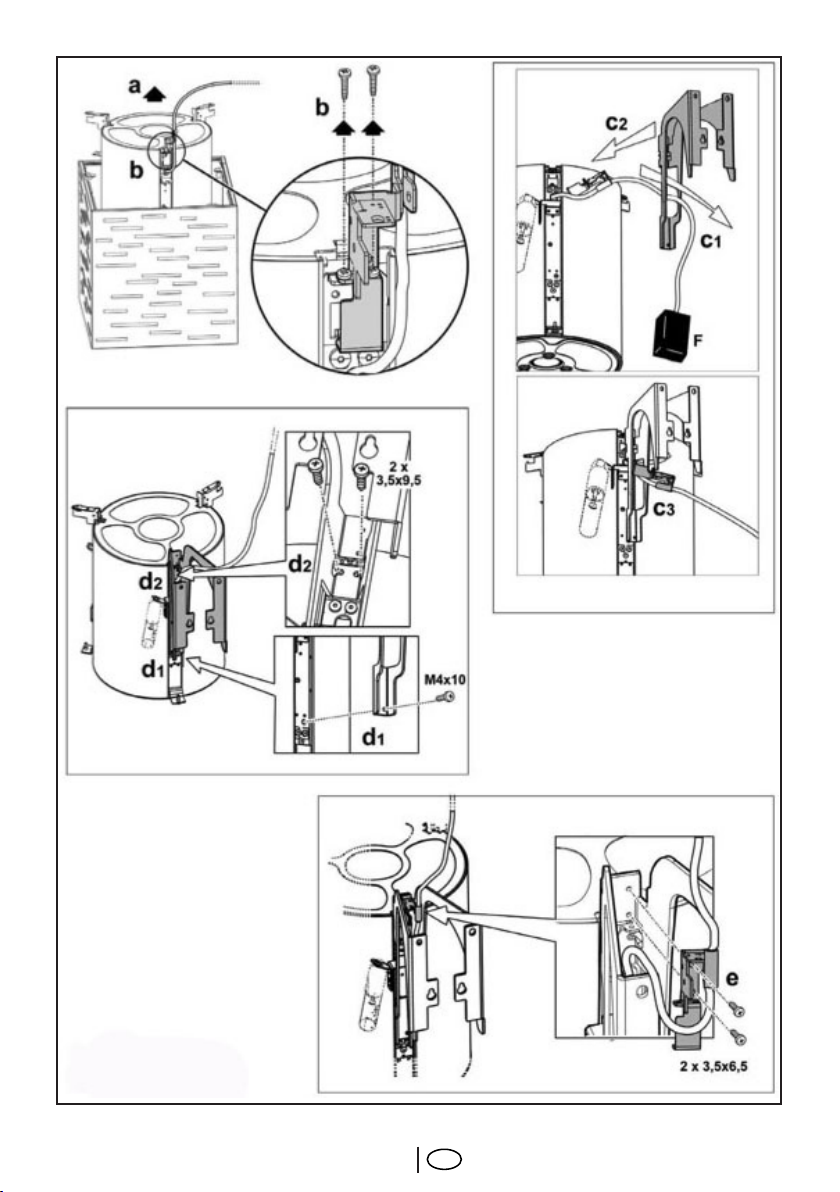

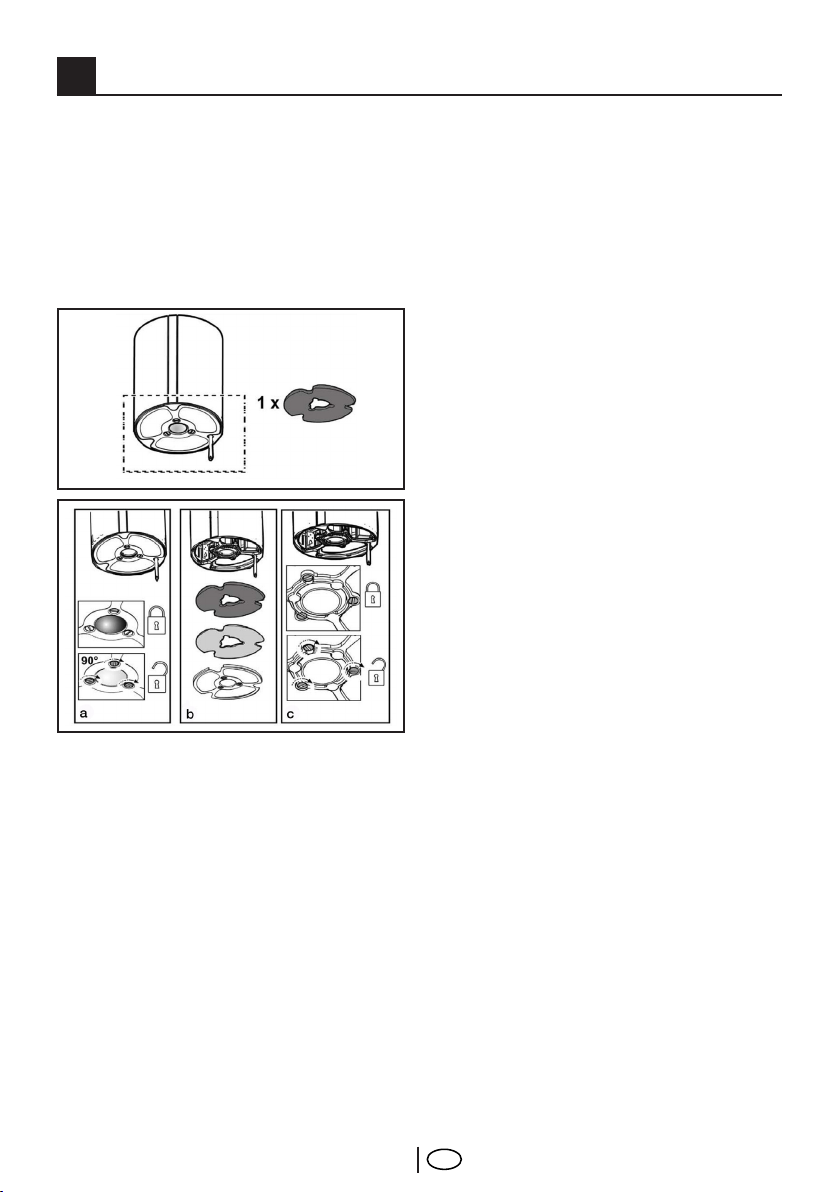

Tavana monte etmek için ;
Şekil 1
Şekil 2
Page 11
TR
11
Şekil 3
Şekil 4
Şekil 5
Şekil 6
Page 12
TR
12
Şekil 7
Şekil 8
Şekil 9
Şekil 10
Page 13
TR
13
Şekil 11
Şekil 12
Page 14
TR
14

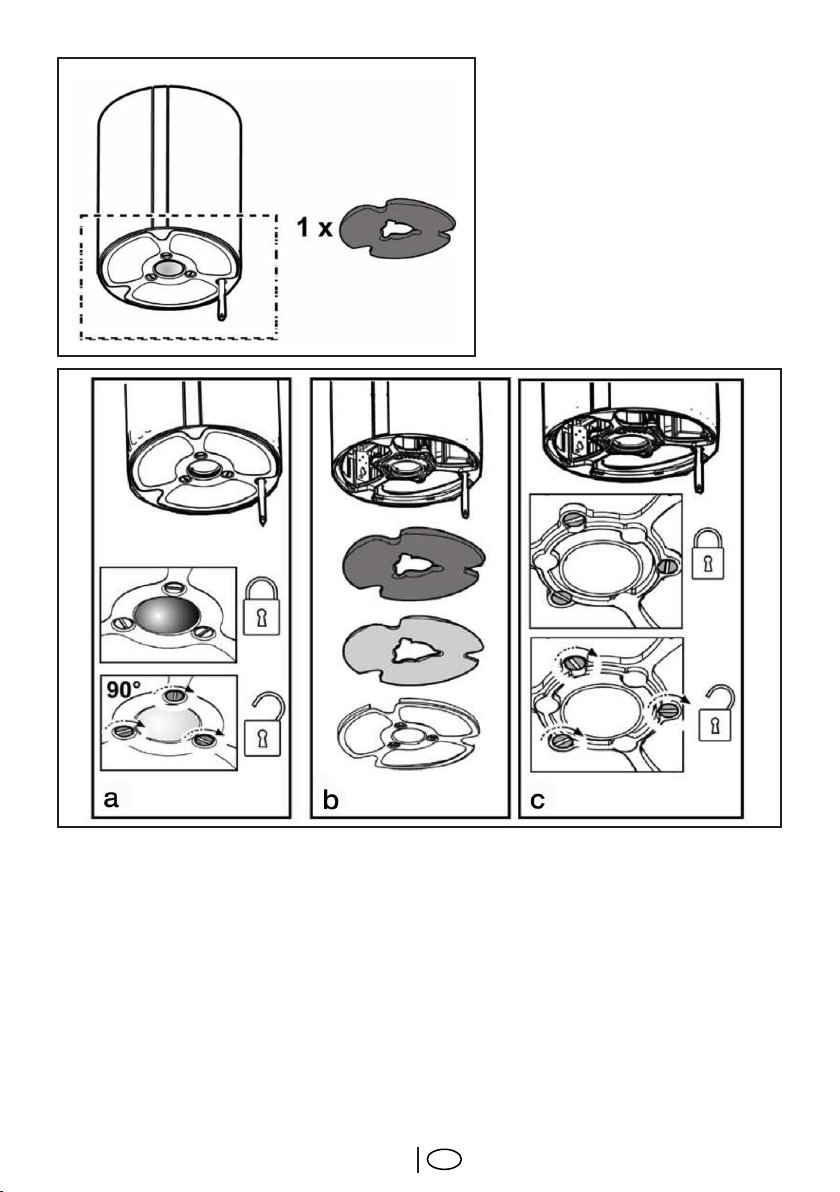

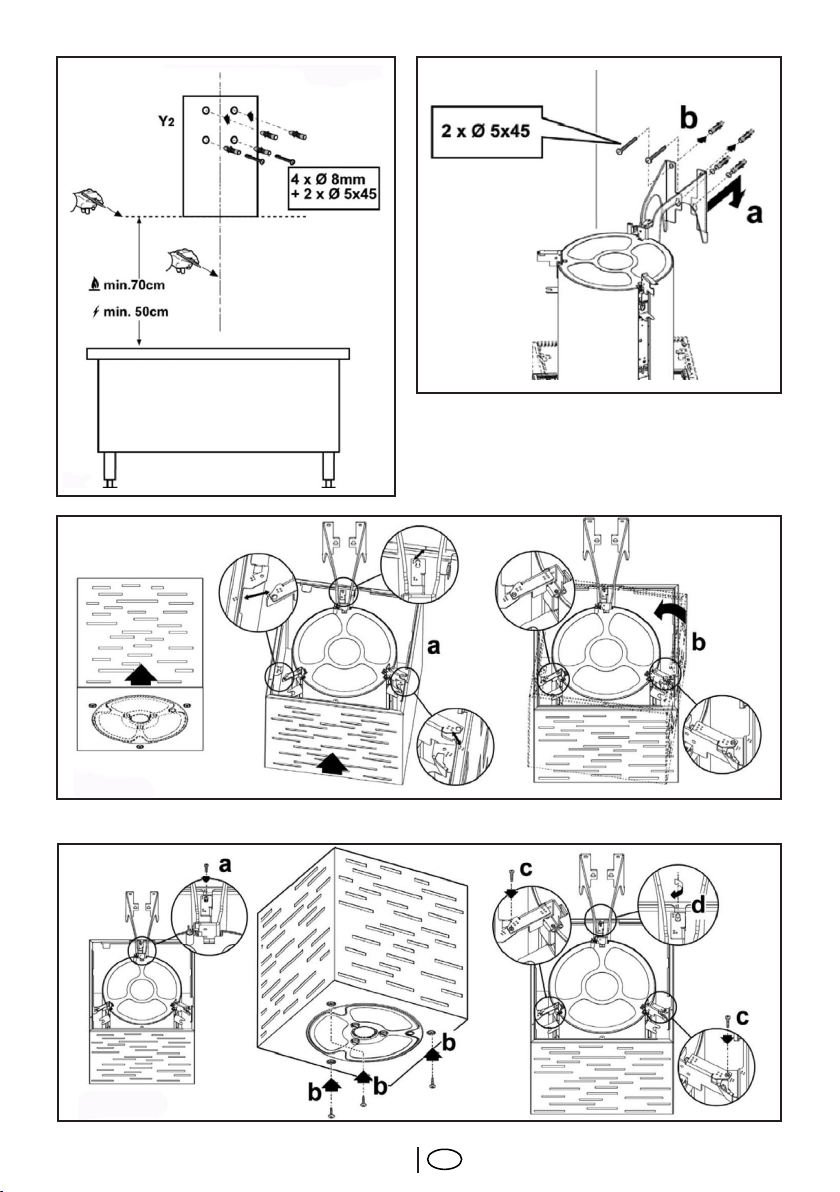

Duvara monte etmek için ;
Şekil 13
Şekil 14
Şekil 15
Page 15
TR
15
Şekil 16
Page 16
TR
16
Şekil 17
Şekil 18
Şekil 19
Şekil 20
Page 17
TR
17
Şekil 21
Şekil 22
Page 18
TR
18
Şekil 23
Şekil 24
Şekil 25
Page 19
TR
19
Şekil 26 / a-b-c
B Davlumbazı duvara sabitlemek için
tuğla, harç ya da silikon kullanmayın.
Yalnızca yüzeye monte edin.
Montaj ile ilgili güvenlik notları
Güvenlik gerekçesiyle davlumbazın
alt yüzeyi ile fırının/ocağın üst yüzeyi
arasındaki yükseklik 70 cm‘den az
olmamalıdır.
Nakliye
Eğer nakliye ihtiyacınız olursa öncelikle
ürünün elektrik bağlantısını kesiniz ve
davlumbazınızı sökünüz. Mümkünse
orijinal kutusu ile taşıyınız ve kutu
üzerindeki taşıma işaretlerine uyunuz.
Orijinal kutusu yok ise ürünü hasar
görmeyecek şekilde paketleyiniz.
Ambalajın imha edilmesi
Ambalaj malzemeleri çocuklar için
tehlikeli olabilir. Ambalaj malzemelerini
çocukların ulaşamayacakları bir yerde
muhafaza edin veya atık talimatlarına
uygun bir şekilde tasnif ederek çöpe atın.
Normal ev çöpüyle birlikte atmayın.
Ürününüzün ambalajı geri dönüşümlü
malzemelerden üretilmiştir.
Page 20
TR
20
4 Ürününüzün kullanılması
Mutfak buharlarının yoğun olduğu
durumlarda yüksek emiş hızını kullanın.
Ocak davlumbazının pişirme işleminden
5 dakika önce çalıştırılması, pişirme
sırasında açık bırakılması ve pişirme
sonlandıktan sonra yaklaşık 15 dakika
daha çalıştırılması önerilir.
Davlumbazda, kullanıcı kontrol çubuğuna
dokunduğunda ışıkların kontrolünü ve
hızı algılayabilen bir Dokunma sensörü
vardır. Bunun için, aşağıdaki talimatları
dikkatlice okuyun.
Otomatik açılma işlevi
Davlumbazda, davlumbaz etrafındaki
oda sıcaklığı 70°C’yi geçtiğinde motoru
1. emiş hızında (gücünde) çalışmaya
başlatan bir sıcaklık sensörü vardır.
Bununla birlikte kullanıcı, cihazı
kapatabilir ya da emiş hızını (gücünü)
değiştirebilir. (“Emiş hızı (gücü) kontrolü”
başlıklı paragrafa bakın).
Emiş hızı (gücü) kontrolü
Emiş hızının (gücünün) seçimi
döngüseldir. Buna göre hız sırası
“bekleme-1-2-3-4- Bekleme-1-2-...”
şeklindedir. Bu sayede kontrol
çubuğunun üst kısmına her dokunuşta
emiş hızı (gücü) bir seviye artar ve
ardından emiş hızı (gücü) 4 iken kontrol
çubuğuna tekrar dokunulursa kapanır
(bekleme modu). Hangi hızda olursa
olsun, kontrol çubuğunun üst kısmına
(3 saniyeden uzun) basılarak davlumbaz
kapatılabilir.
Çubuğa, emiş hızı (gücü) temelinde
aşağıdaki gibi renk değiştiren bir ışık
takıldığında, davlumbazın hangi emiş
hızında (gücünde) olduğu belirlenebilir:
Bekleme: Işık sönük
1. emiş hızı (gücü) – yeşil
2. emiş hızı (gücü) – turuncu
3. emiş hızı (gücü) – kırmızı
4. emiş hızı (gücü) – kırmızı
C 4. Emiş hızı hızı (gücü) 5 dakika açık
kalır, daha sonra motor kendini 2.
hıza alır. Bir kez daha basıldığında
emiş motoru kapanır.
Yeşil ışık yanıp söndüğünde yağ
filtresinin yıkanması gerekir. (“Filtrelerin
Doluluk sinyalinin sıfırlanması ve
yapılandırılması” ile ilgili talimatları
okuyun).
Turuncu ışık yanıp söndüğünde karbon
filtrelerinin yıkanması ya da değiştirilmesi
gerekir. (“Filtrelerin doluluk sinyalinin
sıfırlanması ve yapılandırılması” ile ilgili
talimatları okuyun).
C Sıfırlama, hem kontrol çubuğu hem
de uzaktan kumanda ile yapılabilir.
Orta ışık kontrolü
Orta ışık, kontrol çubuğunun alt kısmına
kısaca dokunarak açılabilir ya da
kapatılabilir.
Yan ışık kumandası
Yan ışıklar, kontrol çubuğunun alt
kısmına daha uzun süre dokunarak
açılabilir ya da kapatılabilir.
Daha uzun süre dokunma, açıp
kapatmak yerine lambanın yaydığı ışığın
yoğunluğunun ayarlanmasını sağlar.
C Açılma ve kapanma (ve
ayarlama) işlevleri ardışıktır.
Işık yoğunluğu ayarlama özelliği neon
ışıklı davlumbazlarda geçerli değildir.
Filtreler
Filtre doluluk sinyalinin sıfırlanması
ve yapılandırılması
Davlumbazı herhangi bir hızda çalıştırın
(yukarıdaki “Emiş hızı (gücü) kontrolü”
başlıklı paragrafa bakın).
Page 21
TR
21
Yağ filtresi doluluk sinyalinin
sıfırlanması ( yanıp sönen yeşil ışık)
Önce filtrenin ilgili paragrafta anlatılan
şekilde bakımını yaparak başlayın.
Kontrol çubuğunun üst kısmına uzun
bir süre (3 saniyeden uzun) dokunun.
Sinyalin sıfırlandığını belirtmek için ışığın
yanıp sönmesi durur ve davlumbaz
kapanır.
Yağ filtresi doluluk sinyalinin
sıfırlanması (yanıp sönen turuncu
ışık)
Önce filtrenin ilgili paragrafta anlatılan
şekilde bakımını yaparak başlayın.
Kontrol çubuğunun üst kısmına uzun
bir süre (3 saniyeden uzun) dokunun.
Sinyalin sıfırlandığını belirtmek için ışığın
yanıp sönmesi durur ve davlumbaz
kapanır.
Karbon filtresi doluluk sinyalini
devre dışı bırakma
Davlumbazı kapatın (yukarıdaki “Emiş
hızı (gücü) kontrolü” başlıklı paragrafa
bakın).
Kontrol çubuğunun üst kısmına uzun
bir süre (5 saniyeden uzun) dokunun.
Karbon filtresi doluluk sinyalinin devre
dışı kaldığını belirtmek için ışık yeşil
olarak yanıp söner.
Karbon filtresi doluluk sinyalini yeniden
etkinleştirmek için işlemi tekrarlayın, ışık
turuncu olarak yanıp söner.
Uzaktan kumanda kullanımı
Uzaktan kumanda ile davlumbazın tüm
fonksiyonlarını kontrol edebilirsiniz.
Emiş hızını (gücünü) seçme
Orta ışık kumandası
Yan ışık kumandası
Filtrelerin doluluk sinyalinin
sıfırlanması ve yapılandırılması
Emiş hızını (gücü) seçme:
“Emiş hızını (gücünü) seçme”
fonksiyonuyla ilgili sembolü görene kadar
“◄” tuşuna veya “◄” tuşuna basın.
Hızı (emiş gücünü) artırmak, kısmak ya
da kapatmak (bekleme) için sırasıyla
“+” tuşuna, “-“ tuşuna veya “◄” tuşuna
basın.
Orta ışık kumandası:
“Orta ışık kumandası” fonksiyonuyla
ilgili sembolü görene kadar uzaktan
kumandadaki “◄” tuşuna veya “◄”
tuşuna basın. Orta ışık iki şekilde açılabilir
veya kapatılabilir:
Orta ışığı açmak (ON) veya 1.
kapatmak (OFF) için sırasıyla “+”
tuşuna veya “-” tuşuna basın.
Işığın durumunu (OFF) 2.
konumundan (ON) konumuna
veya tersi yönde değiştirmek için
“◄” tuşuna basın.
Yan ışık kumandası:
“Yan ışık kumandası” fonksiyonuyla
ilgili sembolü görene kadar uzaktan
kumandadaki “◄” tuşuna veya “◄”
tuşuna basın. Yan ışıkların durumunu
maksimum yoğunlukta (OFF)
konumundan (ON) konumuna veya
tersi yönde değiştirmek için “◄” tuşuna
basın. Yan ışıkların yoğunluğunu ışıklar
kapanana kadar kısmak için “-” tuşuna
basın. Yan ışıkların yoğunluğunu artırmak
için “+” tuşuna basın.
Filtrelerin doluluk sinyalinin
sıfırlanması ve yapılandırılması
Davlumbazı herhangi bir hızda çalıştırın
(yukarıdaki “Emiş hızı (gücünü) seçimi”
başlıklı paragrafa bakın).
“Filtrelerin doluluk sinyalinin sıfırlanması
ve yapılandırılması” fonksiyonuyla
ilgili sembolü görene kadar uzaktan
kumandadaki “◄” tuşuna veya “◄”
tuşuna basın.
Yağ filtresi doluluk sinyalinin
sıfırlanması (kontrol çubuğunda
yanıp sönen yeşil ışık)
Önce filtrenin ilgili paragrafta anlatılan
şekilde bakımını yaparak başlayın.
“+” ve “-” tuşlarını aynı anda yaklaşık 3
saniye basılı tutun. Işık yanıp sönmeyi
keserek sinyali sıfırlama işleminin
Page 22
TR
22
tamamlandığını gösterir
Karbon filtresi doluluk sinyalinin
sıfırlanması (yanıp sönen turuncu
ışık)
C Karbon filtresi doluluk sinyalinin
sıfırlanması normalde devre dışıdır.
Bunu etkinleştirmek için, "Karbon
filtresi doluluk sinyalini etkinleştirme"
başlıklı paragrafa bakın. Önce
filtrenin ilgili paragrafta anlatılan
şekilde bakımını yaparak başlayın.
"+" ve "-" tuşlarını aynı anda yaklaşık
3 saniye basılı tutun. ışık yanıp
sönmeyi keserek sinyali sıfırlama
işleminin tamamlandığını gösterir.
Karbon filtresi doluluk sinyalini
devre dışı bırakma (özel uygulamalar
için)
Davlumbazı kapatın (yukarıdaki “Emiş
hızını (gücünü) seçme” başlıklı paragrafa
bakın).
“Filtrelerin doluluk sinyalinin sıfırlanması
ve yapılandırılması” fonksiyonuyla
ilgili sembolü görene kadar uzaktan
kumandadaki “◄” tuşuna veya “◄”
tuşuna basın.
“+” ve “-” tuşlarını aynı anda yaklaşık 3
saniye basılı tutun. ışık yeşil renkte yanıp
sönerek karbon filtresi doluluk sinyalinin
devre dışı bırakıldığını gösterir.
Karbon filtresi doluluk sinyalini yeniden
etkinleştirmek için işlemi tekrarlayın. ışık
turuncu yanıp söner.
Page 23
TR
23
5 Bakım ve temizlik
Bütün bakım ve temizlik işlerinden
önce şebeke fişi çekilmeli veya sigorta
kapatılmalı ya da çıkartılmalıdır!
Davlumbaza düzenli bakım uygulayın!
İyi bir performans ve iyi bir etki
derecesinin yanında, yağ filtresinin
yanmasını önlemek için bakım
şarttır.
Yağ filtresinin temizlenmesi
Bu filtre, aşındırıcı olmayan deterjanlar
kullanılarak elde ya da düşük
sıcaklık ve kısa programa ayarlı
bulaşık makinesinde ayda bir kez
temizlenmelidir. Bulaşık makinesinde
yıkandığında, yağ filtresi rengini biraz
kaybedebilir ancak bu filtreleme özelliğini
etkilemez.
yıkanmalıdır. Aşırı suyu, filtreye zarar
vermeden süzün, ardından tamamen
kuruması için filtreyi 10 dakika süreyle
fırında 100° C’de bekletin.
C Karbon filtresi, etkisi kaybolduğu için,
yaklaşık 3 yıldan sonra değiştirilmelidir.
Davlumbazın temizlenmesi
• Davlumbaz sadece şebeke prizi
çekiliyken veya sigorta kapalıyken
temizlenmelidir!
• Davlumbaz, sonrasında su buharı
nedeniyle güvenli bir şekilde
çalışacağı garanti edilemediği
için buharlı bir temizleyici ile
temizlenmemelidir.
Davlumbazın dış yüzeyleri sadece
yumuşak bir temizlik maddesi (örn.
Bulaşık deterjanı) ile temizlenmelidir.
Kuvvetli temizlik maddeleri,
aşındırıcı maddeler ve sivri cisimler
kullanılmamalıdır.
Paslanmaz çelik yüzeyler piyasada
bulunan bir paslanmaz çelik temizleyici
ve aşındırıcı olmayan yumuşak bir
sünger veya bez ile temizlenmelidir.
Paslanmaz çelik yüzeylerin temizlenmesi
sırasında silme hareketi, çizilmeleri
önlemek için yüzeyin yapısı yönünde
gerçekleştirilmelidir.
Uzaktan kumandanın bakımı
Uzaktan kumandanın temizlenmesi
Uzaktan kumandayı nemli bir bez
ve aşındırıcı maddeler içermeyen
yumuşak bir deterjan çözeltisi kullanarak
temizleyin.
Karbon filtresinin
temizlenmesi
Normal ev kullanımında karbon filtresi, 2
ay boyunca kokuları toplayabilir. Karbon
filtresi, su ve uygun bir deterjan ya da
65°C’de bulaşık makinesinde (bulaşık
makinesi kullanılırsa, tam programı seçin
ve filtreyi tek başına yıkayın) iki ayda bir
Pil değiştirme
• Düz ağızlı küçük bir tornavida ile pil
kapağını açın.
• Boşalmış pili 12 V MN21/23 tipi bir
pille değiştirin. Yeni pili takarken,
pil bölmesinde belirtilen kutuplara
dikkat edin!
• Pil bölmesi kapağını kapatın.
Page 24
TR
24
Pillerin atılması
• Pillerin nihai imha işleminde ulusal
kanunlara ve yönetmeliklere göre
davranılmalıdır.
• Kullanılmış pilleri evinizdeki diğer
çöplerle birlikte atmayın. Pillerin
nihai imha işlemi güvenli bir şekilde
yapılmalıdır. Pillerle ilgili çevreye
duyarlı toplama, geri dönüşüm ve
imha işlemleri hakkında bilgi edinmek
için yerel atık yönetimi yetkilileriyle
iletişim kurun.
Lambaların değiştirilmesi
Davlumbazın elektrik bağlantısını kesin.
A Ampullere dokunmadan önce
soğuduklarından emin olun.
Orta ışığı değiştirmek için yalnızca 40W
maks. 40° D25 GU10. halojen lambalar
kullanın.
Ampulü çıkarmak için saat yönünün
tersinde çeyrek tur döndürün ve dışarı
çekin.
Ampulü takmak için ampulü, duya
düzgün oturacak şekilde yerine yerleştirin
ve saat yönünde yaklaşık çeyrek tur
döndürün.
Bazı modellerde yan lambalar
bulunmaktadır. Bunları 40W (E14)
maks.’ın aynıları ile değiştirin.
Işık muhafazası A’ya erişmek için A
kapağını çıkarın. Işıklar çalışmıyorsa,
teknik yardımı aramadan önce lambaların
yerlerine doğru şekilde oturduğundan
emin olun.
Page 25
TR
25
6 Problemler için çözüm
önerileri
Problem Açıklama / Öneri
Davlumbazı düğmeler üzerinden kapatın ve fişi çekerek
Davlumbaz hatalı çalışıyor
Davlumbaz hiç çalışmıyor
Davlumbazın emiş gücü
yetersiz
Çalışma gürültüleri zaman
içinde yükseldi
Aydınlatma devre dışı kaldı
Filtre doluluk göstergesi
yanıp sönüyor veya sürekli
yanıyor
veya sigortayı kapatarak birkaç saniye elektriksiz
bırakın.
Fiş prize takılı durumda mı?•
Ev tesisatındaki sigorta mı atmış?•
Fan için düğmelere mi bastınız?•
Doğru fan kademesi ayarlanmış mı?•
Yağ filtresi veya aktif karbon filtresi zamanında •
temizlenmiş mi?
Vakum oluşmaması için, mutfaktan alınan •
hava, yeteri kadar taze hava ile dengeleniyor
mu?
Filtrenin bakım aralıklarına dikkat edildi mi, yani hiç hava
geçişi sağlanıyor mu?
Ev tesisatındaki sigorta mı atmış?•
Lamba mı arızalı?•
Yeni lamba yuvasına tam olarak yerleştirilmiş •
mi?
Yağ filtresi veya karbon filtresi doluluk göstergesi için
“Bakım ve temizlik” bölümüne bakın.
Page 26
7 Tüketici Hizmetleri
Değerli Müşterimiz,
Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz. Bu nedenle
siz bilinçli tüketicilere çok geniş kapsamlı yeni hizmetler sunmaya devam ediyoruz.
Yetkili servislerimizin haftanın 7 günü 09:00-22:00 saatleri arasında hizmet vermeye
başladı. Doğrudan bu numarayı çevirerek Arçelik Çağrı Merkezine başvurabilir ve
arzu ettiğiniz hizmeti talep edebilirsiniz.
Arçelik Çağrı Merkezi
444 0 888
(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayınız*)
Diğer Numara
(0216) 585 8 888
*Sabit telefonlardan yapılan aramalarda şehir içi arama tarifesi üzerinden, cep
telefonu ile yapılan aramalarda ise GSM-GSM Tarifesi üzerinden ücretlendirme
yapılmaktadır.
Çağrı Merkezimize ayrıca www.arcelik.com adresindeki Tüketici Hizmetleri
Bölümünde bulunan formu doldurarak 0216 585 8 888 nolu telefonu arayarak ya da
0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz. Yazılı başvurular için
adresimiz: Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla/İSTANBUL
Aşağıdaki önerilere uymanızı rica ederiz.
1. Ürününüzü aldığınızda Garanti Belgesi Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından
Çağrı Merkezimize başvurunuz.
4. Hizmet için gelen teknisyene ‘‘teknisyen kimlik kartı’’nı sorunuz.
5. İşiniz bittiğinde servis teknisyeninden ‘‘HİZMET FİŞİ’’ istemeyi unutmayınız.
Alacağınız Hizmet Fişi, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda
size yarar sağlayacaktır.
6. Kullanım ömrü: 10 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli
yedek parça süresi)
TR
26
Page 27
Garanti ile ilgili olarak
müşterinin dikkat etmesi
gereken hususlar
Arçelik tarafından verilen bu garanti, Davlumbaz’ın normalin dışında kullanılmasından
doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlar da garanti dışıdır:
1. Kullanma hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve
arızalar,
3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı voltajdan
farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar,
4. Yangın ve yıldırım düşmesi ile meydana gelecek arızalar ve hasarlar.
5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan
arızalar.
Ürüne yetkisiz kişiler tarafından yapılan müdahalelerde ürüne verilmiş garanti sona erecektir.
Yukarıda belirtilen arızaların giderilmesi ücret karşılığında yapılır.
Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.
Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın
aldığı satıcı, bayi, acenta ya da temsilciliklere aittir. Garanti belgesi üzerinde tahrifat yapıldığı,
ürün üzerindeki orijinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti
geçersizdir.
Ürününüzün CE uygunluğu UL International Demko A/S (Iyskaer 8, P. O. Box 514, DK-2730
Herlev, Denmark Tel : +45 44856585 Fax : + 45 44856500 ) tarafından belgelenmiştir.
İthalatçı Firma: ARÇELİK A.Ş.
Menşei : İTALYA
Ça€r› Merkezi
444 0 888
Diğer Numara
0216 585 8 888
ARÇEL‹K A.Ş. Tuzla 34950 ‹stanbul
Tel: (0-216) 585 85 85 Fax: (0-216) 585 80 80
Page 28
Davlumbaz
GARANTİ
BELGESİ
ARÇELİK Davlumbaz’ın, kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik’in yetkili
kıldığı Servis elemanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale
edilmemiş olması şartıyla, bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim
hatalarına karşı
2 (İKİ) YIL SÜRE İLE GARANTİ EDİLMİŞTİR.
Garanti kapsamı içinde gerek malzeme ve işçilik gerekse montaj hatalarından dolayı arızalanması
halinde yapılan işlemler için işçilik masrafı, değiştirilen parça bedeli ya da başka bir ad altında hiçbir
ücret talep edilmeyecektir. Garanti süresi içinde yapılacak onarımlarda geçen süre, garanti süresine
ilave edilir. Tamir süresi en fazla 30 iş günüdür. Bu süre mamulün yetkili servis atölyelerimize, yetkili
servis atölyelerimiz bulunmaması durumunda Yetkili Satıcılarımıza veya Firmamıza bildirildiği tarihten
itibaren başlar. Ürünün arızasının 15 iş günü içerisinde giderilememesi halinde Arçelik A.Ş. ürünün tamiri
tamamlanıncaya kadar, benzer özelliklere sahip başka bir ürünü, müşterinin kullanımına tahsis edecektir.
Arızanın giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların
saptanması tamamen rmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veya Yetkili Servis
atölyelerinde yapılabilir. Müşterimizin buna onayı şarttır.
Ancak;
-Ürünün teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı
ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması veya belirlenen garanti süresi
içerisinde farklı arızaların toplamının altıdan fazla olmasıyla üründen yararlanamamanın süreklilik
kazanması,
-Tamiri için gereken azami sürenin aşılması
-Yetkili Servis atölyelerince; mevcut olmaması halinde sırasıyla Yetkili satıcımız, bayi, acente,
temsilciliğimizden birisinin bölgeye en yakın servis yetkilisiyle birlikte veya rmamız yetkilisince
düzenlenecek raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi durumunda, ücretsiz
olarak değiştirme işlemi yapılacaktır.
Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı,Tüketicinin ve
Rekabetin Korunması Genel Müdürlüğü’ne başvurulabilir. Bu Garanti Belgesi’nin kullanılmasına 4077
sayılı Tüketicinin Korunması Hakkında Kanun ile bu Kanun’a dayanılarak yürürlüğe konulan Garanti
Belgesi Uygulama Esaslarına Dair Tebliği uyarınca, T.C. Sanayi ve Ticaret Bakanlığı, Tüketicinin ve
Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.
ARÇELİK A.Ş.
GENEL MÜDÜR GENEL MÜDÜR YRD.
Seri No:
Tip: P 49 IMO
Teslim Tarihi, Yeri:
Fatura Tarihi, No:
Satıcı Firma Ünvanı:
Bu belge, Sanayi ve Ticaret Bakanlığı’nın 46800 no’lu ve 10.12.2007 izin tarihli belgesine göre düzenlenmiştir.
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir
Adres:
Tel-Faks:
Satıcı Firma (Kaşe ve İmza):
Loading...
