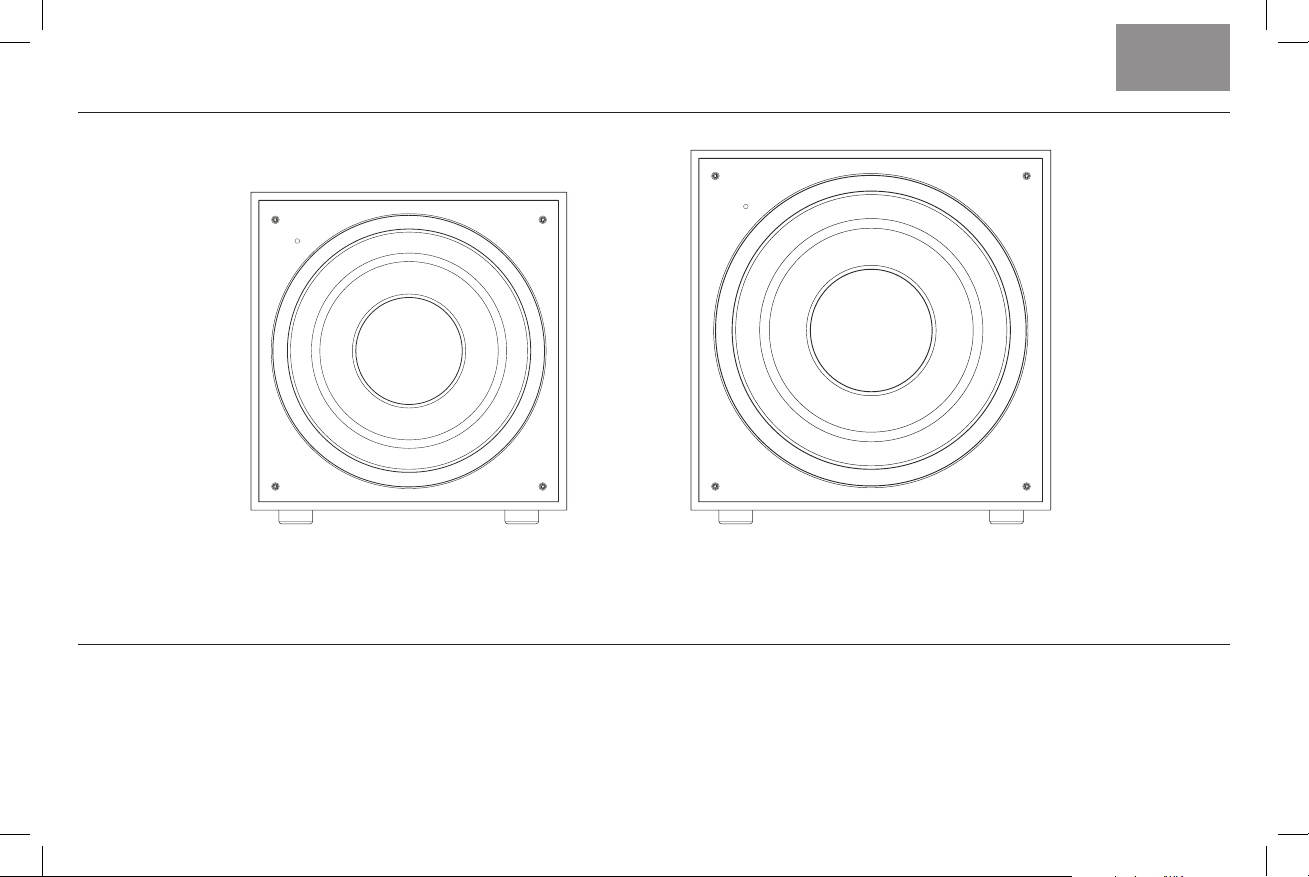

REFERENCE SUBWOOFERS

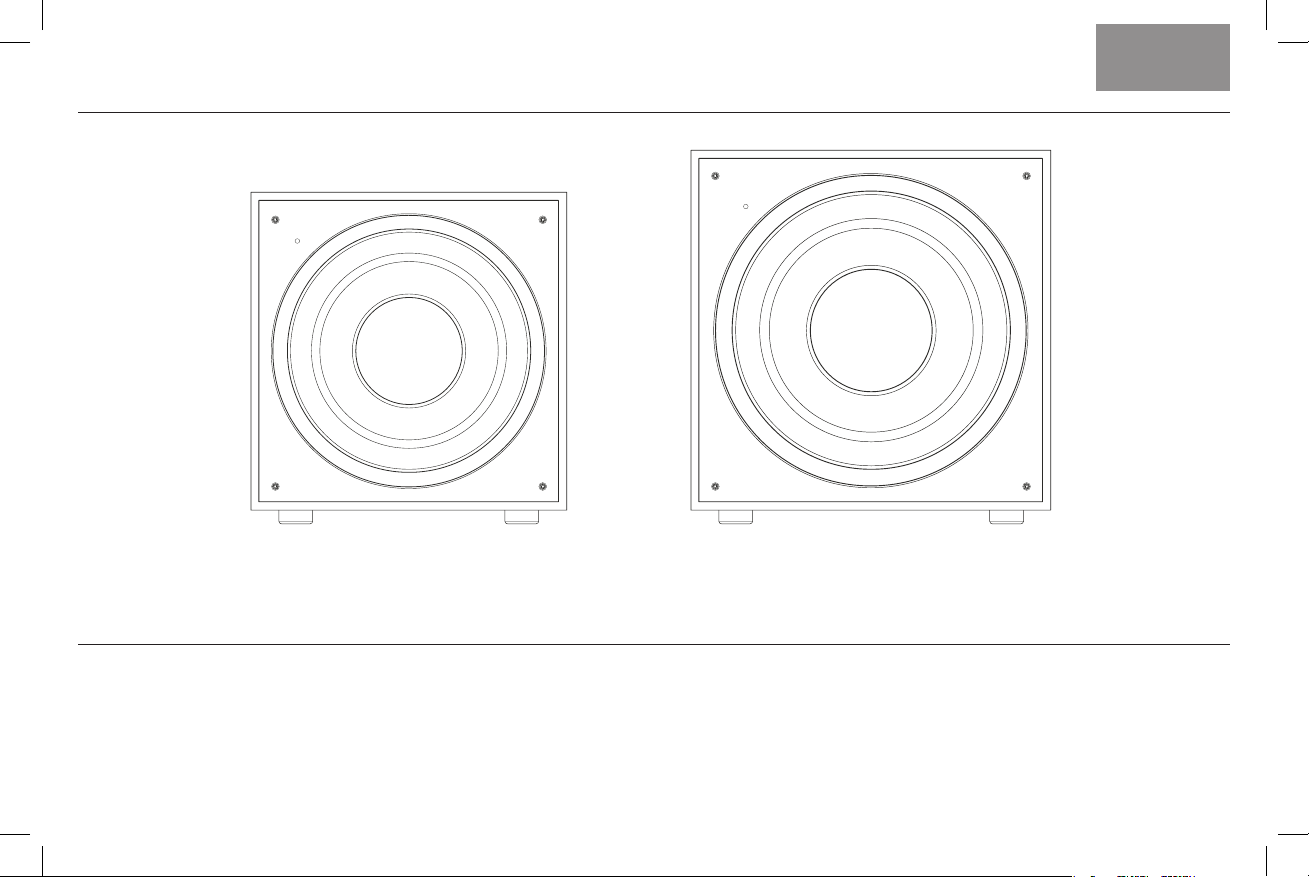

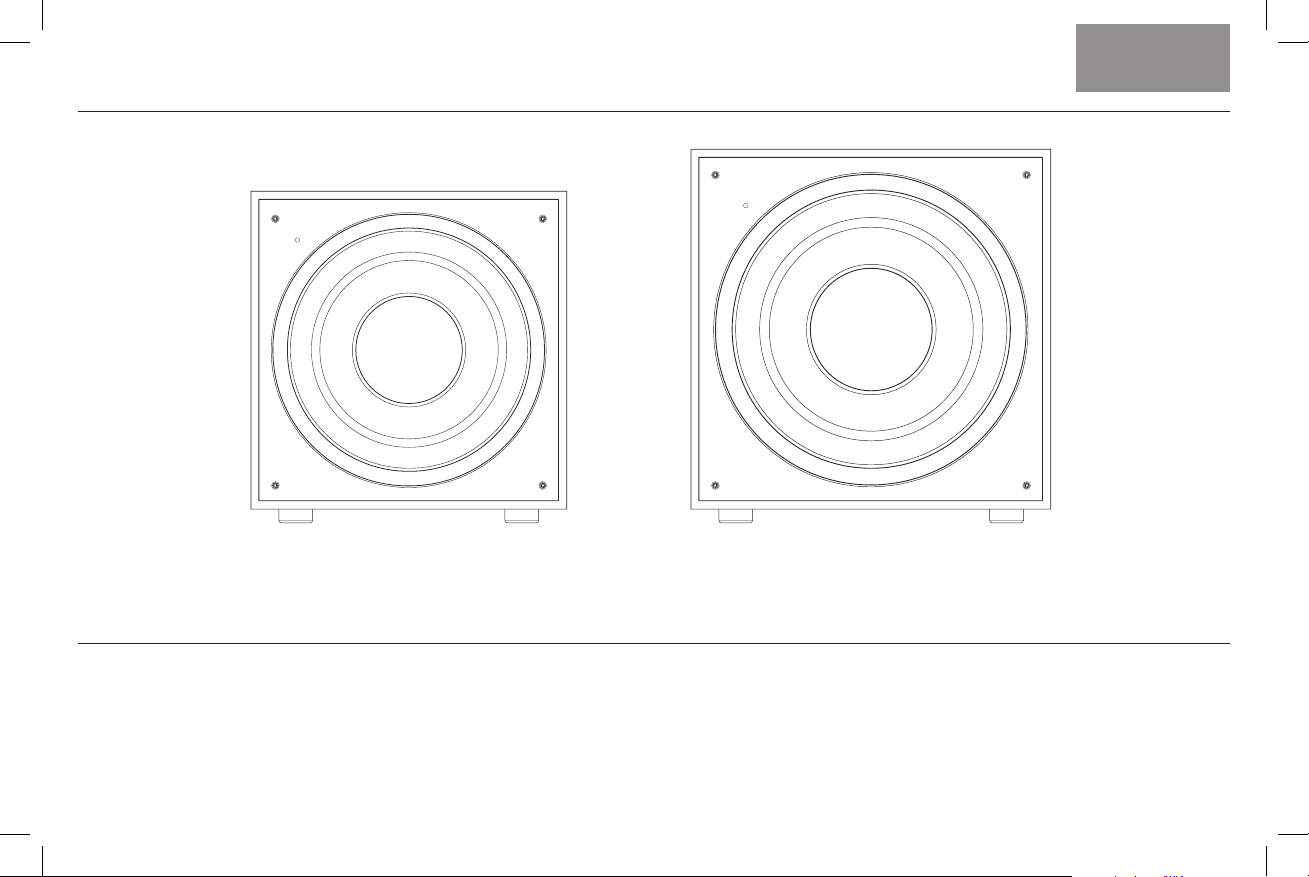

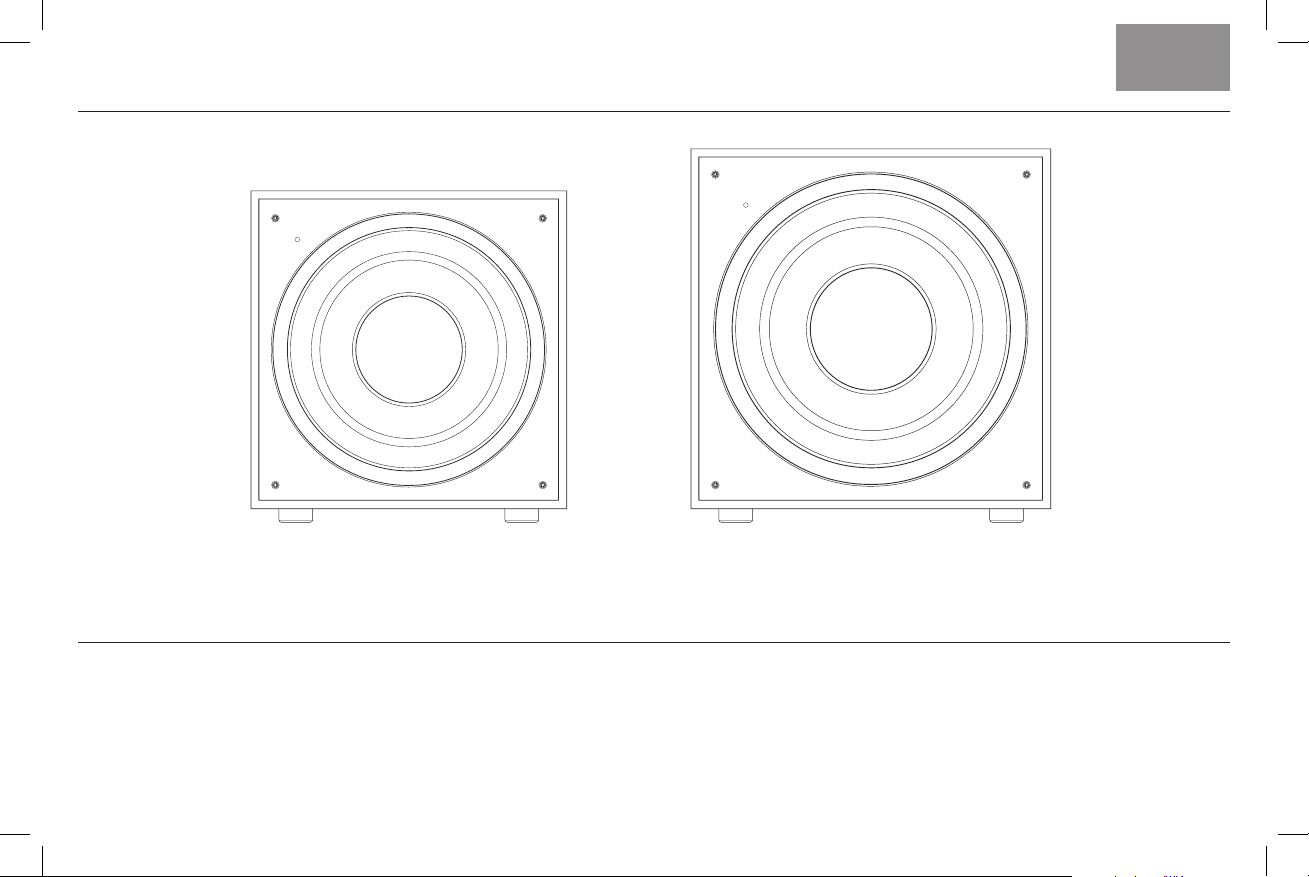

R-101SW R-121SW

INSPECTION

ENGLISH

We want your new speaker system to look as good as it did leaving
the factory! Please check promptly for any transit damage. Carefully
unpack your new speaker system and verify the components against
the packing list. In extreme circumstances, items may have become

damaged in transit. If any damage is discovered, notify the delivery
service and dealer where the system was purchased. Make a request
for inspection, and follow their instructions for evaluation. Be sure to
keep the product’s original shipping carton.

POSITIONING YOUR REFERENCE SUBWOOFER

Klipsch powered subwoofers are designed to reproduce deep bass
and deliver the impact that makes your movies and music come
alive. For optimum performance, place your subwoofer in a corner of
the room on the same wall as your front channel speakers. (refer to
Figure 1). Please note that room placement can have a dramatic effect
on the performance of your powered subwoofer. Corner placement,
as suggested above, will increase the amount of bass output, while
placing the subwoofer along the middle of a wall, or out in the room
will decrease the amount of bass output. Experiment with a number
of different placement options and control settings to find the one
that best suits your particular room and taste. When choosing your
subwoofer’s location, keep in mind that you will need to connect the
subwoofer’s built-in amplifier to an AC power outlet.

Sub

S

6’ - 15’

TV

S

+ Optional

Sub

C

L

Y

X

Z

R

X=Y=Z

+ Optional

Sub

S

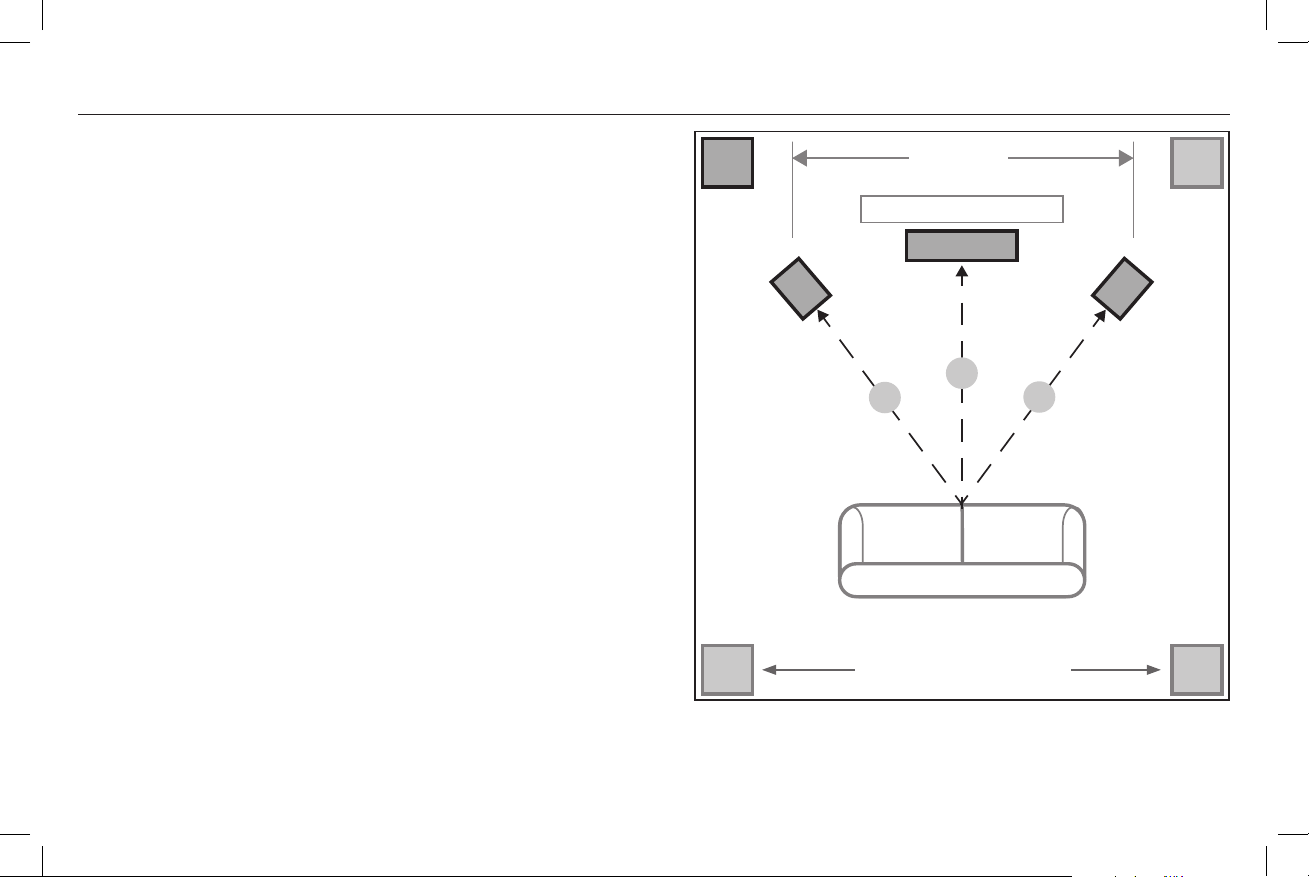

FIGURE 1

SPEAKER PLACEMENT IN LISTENING AREA

+ Optional

Sub

S

CONNECTIONS AND CONTROLS

CAUTION: Ensure that the subwoofer is unplugged from the AC wall
outlet before making any connections.

“LINE IN” Connection - Most of today’s surround receivers (and
pre-amplifiers) have a line level subwoofer output labeled Subwoofer
Pre Out, Sub Out, SW Out, etc. If you have this output, connect one
end of a subwoofer cable to it and connect the other end of the cable
into the subwoofer line input labeled LEFT/LFE. This connection
allows the subwoofer to operate with both music and surround sound
movies (refer to your receiver manual). In absence of a subwoofer
output on your receiver, as an alternative hookup, you can connect
Left and Right channel Pre-Amp Outputs from your receiver (if
provided) to the Left/LFE and Right input on the subwoofer.

“LOWPASS” Control - The crossover point chosen determines
where low bass frequencies are “handed off” from the speakers to
the subwoofer. If setting the crossover point in the receiver, turn the
Lowpass Filter knob on the subwoofer to the farthest point right
(160Hz). Set the crossover point based on the size of the main left/
right speakers you are using in the system. As a general rule, for
larger, floorstanding speakers, set the crossover point between
50Hz-90Hz. If using small bookshelf or “satellite” speakers for the
mains, set the crossover point between 90Hz-150Hz. The smaller
the speaker, the higher the setting until the bass frequencies blend
well between the speakers and your subwoofer once your system is
completely hooked up. If your receiver does not have a crossover
point setting, set the Lowpass Filter on the subwoofer instead within
the same recommended settings (see receiver manual for additional
speaker setup info).

Level - If your subwoofer is connected to a Subwoofer Output of a
surround receiver, first set the subwoofer volume level control in
the receiver to the “half way” or “0 dB” position. Then increase the
volume (or gain) of the subwoofer up until the subwoofer’s volume
level matches the output of your main speakers. After this setup is
completed, the volume control on your system’s main amplifier or
pre-amplifier will be the volume control for both your subwoofer and
speakers together. If your subwoofer is connected to the L/R Pre­Amp Outputs of a receiver there will be no subwoofer volume in that
receiver to set before setting the subwoofer’s gain control.

“PHASE” 0/180 – This control is used to acoustically match the
subwoofer’s output to your main speakers. Select the position either
0˚ or 180˚ in which your subwoofer has more output at the listening
position.

Off/Auto/On – When this switch is in the “AUTO” position, the
subwoofer will automatically turn “on” when it senses a signal. It will
automatically go into “standby mode” after 15-20 minutes with no
signal. When the switch is set to the “On” position, the subwoofer
will remain on until manually switched to another settings. When this
switch is in the “OFF” position, the subwoofer will remain “off” until
the switch is manually turned back to the “AUTO” or “ON” position.

Power LED indicator - Located on the front baffle, this LED indicates
the operating status of the built-in amplifier. The LED will light green
when the amplifier is on and receiving a signal. If the LED is dark
and not lit, the amplifier is off. For more information on the controls
mentioned in this manual and on bass management, see your dealer
or visit www.klipsch.com

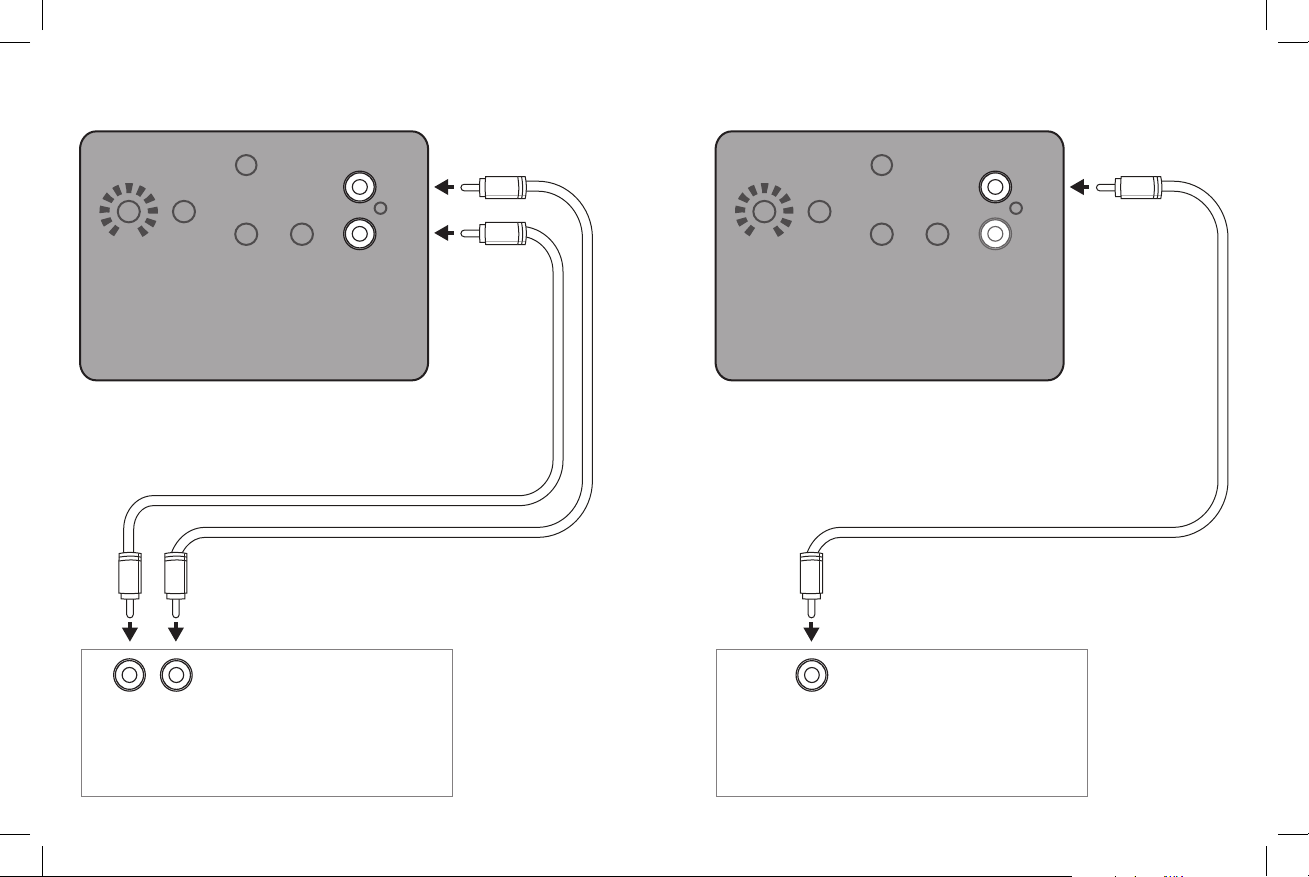

FIGURE 2

LINE LEVEL CONNECTIONS

LINE IN

L/LFE

R

Left and Right pre-outs on Processor/
Pre-Amp/Receiver connected to Left and Right
line inputs on subwoofer amplifier

Processor/Pre-Amp/Receiver Processor/Pre-Amp/Receiver

LR

LINE IN

L/LFE

R

OR

LFE Output on Processor/Pre-Amp/Receiver
connected to LFE input on suboofer amplifier

PRE • OUT

LFE OUTPUT

CARE AND CLEANING

PRODUCT REGISTRATION

Your subwoofer has a durable vinyl finish that should only require
dry dusting or cleaning with a dry cloth. Avoid the use of abrasive or
solvent-based cleaners and harsh detergents. The brush attachment of
your vacuum should remove any dust from your subwoofer enclosure.

Register your product online at www.klipsch.com/register

• Keep up-to-date on new products and promotions.

• Your personal information will never be resold.

• This registration information is not used for
warranty purposes.

Please retain your receipt for warranty claims.

CAISSONS DE GRAVES REFERENCE

R-101SW R-121SW

INSPECTION

FRENCH

Nous voulons que votre nouvelle enceinte soit aussi belle qu’à sa
sortie de l’usine ! Veuillez vérifier sans attendre qu’elle n’a pas été
endommagée lors du transport. Déballez soigneusement votre
nouvelle enceinte et vérifiez que les composants correspondent à la
liste fournie. Dans des cas extrêmes, il est possible que des articles
aient été endommagés au cours du transport.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous
avez acheté le système. Faites une demande d’inspection, et suivez
leurs instructions pour l’évaluation. Veillez à conserver le carton
d’emballage d’origine du produit.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES REFERENCE

Les caissons de graves actifs Klipsch® sont conçus pour restituer
des graves profonds et fournir l’impact qui donne vie à vos films et à
votre musique. Généralement, vous obtiendrez les meilleurs résultats
si vous placez votre caisson de graves dans un coin de la pièce, sur
le même mur que vos enceintes frontales (reportez-vous à la figure

1). Veuillez noter que la position dans la pièce peut avoir un effet
considérable sur les performances de votre caisson de graves actif.
Une position en coin, comme suggérée ci-dessus, augmentera le
volume des graves, tandis qu’une position au milieu d’un mur, ou au
milieu de la pièce, réduira le volume des graves. Essayez différentes
positions et différents réglages pour trouver ce qui convient le mieux
à votre pièce et à votre goût. Lorsque vous choisissez l’emplacement
de votre caisson de graves, n’oubliez pas que vous devrez brancher
l’amplificateur intégré au caisson de graves à une prise électrique.

S

Cassion de
Graves

L

6’ - 15’

TV

S

+ Optionnel

C

R

Y

X

Z

X=Y=Z

S

Positionnement optionnel à l’arrière

FIGURE 1

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE

S

BRANCHEMENTS ET RÉGLAGES

ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise
murale avant d’effectuer tout raccordement.

Branchement d’entrée ligne (« LINE IN ») - La plupart des récepteurs
(et préamplificateurs) surround d’aujourd’hui ont une sortie de niveau
de préamplification pour caisson de graves intitulée Subwoofer Pre Out,
Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une
extrémité d’un câble pour caisson de graves, et insérez l’autre extrémité
du câble dans l’entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce
branchement permet au caisson de graves de fonctionner aussi bien avec
de la musique qu’avec des films en son surround (reportez-vous au manuel
de votre récepteur). En l’absence d’une sortie pour caisson de graves sur
votre récepteur, vous pouvez raccorder les sorties préamplifiées des voies de
gauche et de droite de votre récepteur (si disponibles) aux entrées Left/LFE
(Gauche/LFE) et Right (Droite) du caisson de graves.

Réglage du gain (« LEVEL ») - Si votre caisson de graves est connecté à
la sortie « Subwoofer » d’un récepteur surround, réglez d’abord le volume
du caisson de graves sur la position « médiane » ou « 0 dB » du récepteur.
Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu’à ce que
la puissance sonore diffusée par le caisson de graves corresponde à celle de
vos enceintes principales. Une fois ce réglage terminé, le bouton de volume
de l’amplificateur ou du préamplificateur de votre système assurera à la
fois le réglage du volume de votre caisson de graves et de vos enceintes. Si
votre caisson de graves est connecté aux sorties préamplifiées gauche/droite
(L/R) d’un récepteur ou branché via la connexion à haut niveau aux bornes
d’enceintes du récepteur, aucun réglage de volume du caisson de graves n’est
nécessaire au niveau de ce récepteur avant de régler le contrôle de gain du
caisson de graves.

Réglage du filtre passe-bas (« LOWPASS ») - La fréquence de coupure
choisie détermine le point auquel les basses fréquences sont « transférées
» des enceintes au caisson de graves. Pour régler la fréquence de coupure à
partir du récepteur, tournez le bouton du filtre passe-bas (Lowpass Filter) du

caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de
coupure en fonction de la taille des enceintes gauche/droite principales que
vous utilisez avec le système. En règle générale, pour des enceintes de grande
taille, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si
vous utilisez comme enceintes principales des enceintes de type bibliothèque
ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l’enceinte
est petite, plus le réglage doit être élevé pour que les basses fréquences
se complètent harmonieusement entre les enceintes et votre caisson de
graves une fois votre système entièrement installé. Si votre récepteur ne
dispose pas d’un réglage de fréquence de coupure, réglez le filtre passe-bas
(Lowpass Filter) du caisson de graves en suivant les mêmes recommandations
(consultez le manuel du récepteur pour des renseignements supplémentaires
concernant l’installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique
du caisson de graves à vos enceintes principales. Sélectionnez la position
(0° ou 180°) pour laquelle votre caisson de graves produit davantage de
puissance à la position d’écoute.

AUTO/ON/OFF - Off/Auto/On Lorsque ce commutateur se trouve sur la
position Auto, le caisson de graves passera automatiquement sur « Marche
» lorsqu’il détecte un signal. Il passera automatiquement en « mode veille
» après 15 à 20 minutes sans signal. Lorsque le commutateur se trouve
sur la position On, le caisson des graves restera allumé jusqu’à ce qu’il soit
commuté manuellement sur un autre réglage. Lorsque ce commutateur se
trouve sur la position Off, le caisson des graves restera sur Arrêt jusqu’à ce
que le commutateur soit manuellement ramené sur la position Auto ou On.

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique
l’état opérationnel de l’amplificateur intégré. Le témoin est allumé en vert
lorsque l’amplificateur est sous tension et reçoit un signal. Si le témoin n’est
pas allumé, l’amplificateur est hors tension. Pour plus de renseignements
sur les réglages mentionnés dans ce manuel et sur la gestion des graves,
adressez-vous à votre revendeur ou consultez www.klipsch.com

FIGURE 2

BRANCHEMENT D’UN CAISSON DE GRAVES R-101SW OU R-121SW

LINE IN

L/LFE

R

LINE IN

L/LFE

R

OU

Récepteur A/V surround Récepteur A/V surround

LR

PRE • OUT

LFE

ENTRETIEN ET NETTOYAGE

ENREGISTREMENT DU PRODUIT

La finition vinyle résistante de votre caisson de graves ne nécessite
qu’un dépoussiérage ou un nettoyage au chiffon sec. Évitez d’utiliser
des produits de nettoyage abrasifs ou à base de solvant ainsi que
des détergents agressifs. La brosse de votre aspirateur devrait être
suffisante pour nettoyer la poussière de votre caisson de graves.

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.

• Vos informations personnelles ne seront jamais revendues.

• Ces informations d’enregistrement ne sont pas utilisées à des fins
de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de
la garantie.

REFERENCE-SUBWOOFER

R-101SW R-121SW

INSPEKTION

GERMAN

Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fabrikneu
aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden
vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig
aus und vergleichen Sie die Komponenten mit der Packliste. In
Extremfällen könnten Teile während des Transports beschädigt
worden sein.

Falls Schäden festgestellt werden, müssen Sie die Spedition
und den Fachhändler benachrichtigen, bei dem Sie das System
gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den
Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts
nicht weg.

PLATZIERUNG IHRES REFERENCE-SUBWOOFERS

Die Aktiv-Subwoofer von Klipsch® bieten tiefen Bass und einen Klang,
der Ihre Filme und Ihre Musik zum Leben erweckt. Eine Platzierung
des Subwoofers in einer Zimmerecke an der gleichen Wand wie
die vorderen Lautsprecher (siehe Abbildung 1) bringt meistens die
besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum
einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofers
haben kann. Die oben empfohlene Platzierung in einer Ecke steigert
die Bassleistung, während eine Platzierung an der Mitte einer
Wand oder von den Wänden entfernt die Bassleistung verringert.
Experimentieren Sie mit verschiedenen Platzierungen und
Geräteeinstellungen, um die ideale Kombination für Ihren Raum und
Ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofers
wählen, sollten Sie daran denken, dass Sie den eingebauten
Verstärker des Subwoofers ans Stromnetz anschließen müssen.

S

Subwoofer + Optionale

6’ - 15’

TV

S

C

L

Y

X

Z

R

X=Y=Z

S

Optionale hintere Platzierung

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

S

ANSCHLÜSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der
Subwoofer nicht an eine Steckdose angeschlossen ist.

„LINE IN“-Anschluss – Heutzutage verfügen die meisten Surround­Receiver (und Vorverstärker) über einen Line-Level-Subwooferausgang,
der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn
dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels
damit und das andere Ende des Kabels an den Subwoofereingang LEFT/LFE.
Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme
eingesetzt werden (nähere Hinweise finden Sie im Handbuch Ihres Receivers).
Falls Ihr Receiver keinen Subwooferausgang besitzt, können Sie auch die
linken und rechten Vorverstärkerausgänge des Receivers (falls vorhanden)
mit dem Left/LFE- und rechten Eingang am Subwoofer verbinden.

Verstärkungsregler (LEVEL) – Wenn Ihr Subwoofer an den
Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen
Sie den Subwooferlautstärkeregler des Receivers zunächst auf die mittlere (0
dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor)
des Subwoofers, bis der Lautstärkepegel des Subwoofers dem Ihrer
Hauptlautsprecher entspricht. Nach Beendigung der Anpassung dient der
Lautstärkeregler am Hauptverstärker Ihres Systems bzw. am Vorverstärker
als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher.
Wenn Ihr Subwoofer an die linken und rechten Vorverstärkerausgänge
eines Receivers angeschlossen ist oder wenn er über die High-Level­Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist,
muss am Receiver keine Subwooferlautstärke eingestellt werden, bevor der
Verstärkungsfaktor des Subwoofers eingestellt wird.

„LOWPASS“ (Tiefpass) – Der gewählte Crossover-Punkt bestimmt, wann
tiefe Bassfrequenzen von den Lautsprechern an den Subwoofer „übergeben“
werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie
den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie
den Crossover-Punkt entsprechend der Größe der im System verwendeten
linken/rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei

größeren Standlautsprechern den Crossover-Punkt zwischen 50 und 90 Hz
einstellt. Wenn Sie kleinere Regallautsprecher oder Satellitenlautsprecher als
Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90
und 150 Hz ein. Je kleiner der Lautsprecher, desto höher die Einstellung, bis
die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos
zwischen Lautsprechern und Subwoofer übergehen. Wenn Ihr Receiver
keine Einstellung für den Crossover-Punkt besitzt, stellen Sie stattdessen
den Tiefpassfilter am Subwoofer im Rahmen der gleichen empfohlenen
Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher
finden Sie im Handbuch des Receivers).

„PHASE“ 0/180 – Mit diesem Regler passen Sie die Ausgabe Ihres
Subwoofers akustisch an die Hauptlautsprecher an. Wählen Sie die Position
(0° oder 180°), in der der Subwoofer an der Hörposition lauter klingt.

Off/Auto/On – Wenn der Schalter auf „Auto” steht, schaltet sich der
Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal
vorhanden ist, schaltet er sich automatisch nach 15-20 Minuten in den
Standby-Modus. Wenn der Schalter auf „On“ steht, bleibt der Subwoofer
eingeschaltet, bis manuell eine andere Einstellung gewählt wird. Wenn
sich der Schalter in der Position „Off“ befindet, bleibt der Subwoofer
ausgeschaltet, bis der Schalter manuell auf die Position „Auto“ oder „On“
gestellt wird.

LED-Netzanzeige – Diese LED an der vorderen Schallwand zeigt den
Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn
der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED gar
nicht aufleuchtet, ist der Verstärker ausgeschaltet. Weitere Informationen
über die in diesem Handbuch erwähnten Regler und das Bass-Management
können Sie von Ihrem Fachhändler oder auf www.klipsch.com erhalten.

ABBILDUNG 2

ANSCHLUSS FÜR DEN SUBWOOFER R-101SW, R-121SW

LINE IN

L/LFE

R

LINE IN

L/LFE

R

ODER

Surround-A/V-Receiver Surround-A/V-Receiver

LR

PRE • OUT

LFE

PFLEGE UND REINIGUNG

PRODUKTREGISTRIERUNG

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur
mit einem trockenen Tuch abgestaubt oder gereinigt werden muss.
Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen
Reinigungsmittel. Sie können Staub auf dem Subwoofergehäuse mit
dem Bürstenaufsatz eines Staubsaugers entfernen.

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote
informiert.

• Ihre personenbezogenen Daten werden nie verkauft.

• Diese Registrierungsdaten werden nicht zu Garantiezwecken
verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in
Anspruch nehmen zu können.

SUBWOOFERS REFERENCE

R-101SW R-121SW

INSPECCIÓN

SPANISH

Deseamos que su nuevo sistema de altavoces se vea tan bien como se
veía cuando salió de la fábrica. Vea rápidamente si se han producido
daños durante el transporte. Desempaque cuidadosamente su
nuevo sistema de altavoces y vea si en el paquete vienen todos los
componentes indicados en la lista de empaque. En circunstancias
extremas, es posible que algunas piezas o componentes se hayan

dañado en tránsito. Si descubre daños, notifique al servicio de
entregas y al minorista donde compró el sistema. Solicite una
inspección y siga las instrucciones de evaluación. Conserve la caja de
cartón original de envío del producto.

UBICACIÓN DEL SUBWOOFER REFERENCE

Los subwoofers alimentados de Klipsch® han sido diseñados para
reproducir bajos profundos y generar el impacto que hace que
sus películas y su música cobren vida. Por lo general, el mejor
rendimiento se logra cuando el subwoofer se coloca en una esquina
de la sala junto a la pared contra la cual se ponen los altavoces de
canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación
en la sala puede tener un profundo efecto en el rendimiento del
subwoofer alimentado. Poner el subwoofer en una esquina, como
se sugiere, aumenta el rendimiento de bajos; ponerlo al centro
de la pared o fuera de la sala lo disminuye. Experimente con
diversas opciones de colocación y configuraciones de controles
hasta encontrar las que mejor se adapten a la sala y a su gusto en
particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta
que es necesario conectar el amplificador integrado del subwoofer a
un enchufe de corriente alterna.

S

Subwoofer + Opcional

6’ - 15’

TV

S

C

L

Y

X

Z

R

X=Y=Z

S

Ubicación posterior opcional

FIGURA 1

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

S

CONEXIONES Y CONTROLES

PRECAUCIÓN: Desenchufe el subwoofer del enchufe de corriente alterna de
la pared antes de hacer conexiones.

Conexión de entrada de línea (LINE IN). La mayoría de los receptores (y
preamplificadores) surround de hoy en día tienen una salida de subwoofer
de nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su
receptor (o preamplificador) tiene esta salida, conéctele un extremo de un
cable de subwoofer y conecte el otro extremo del cable a la entrada de línea
del subwoofer que dice LEFT/LFE. Esta conexión le permite al subwoofer
funcionar con música y películas de sonido surround (consulte el manual
del receptor). Si no hay salida de subwoofer en el receptor, puede conectar
alternativamente salidas de preamplificación de canal izquierdo y canal
derecho desde el receptor (si las tiene) a la entrada derecha y la entrada
izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está conectado a la salida de
subwoofer de un receptor surround, ponga primero el control de volumen del
subwoofer del receptor “a la mitad” o en la posición “0 dB”. Luego aumente
el volumen (es decir, la amplificación) del subwoofer hasta que corresponda a
la salida de los altavoces principales. Después de hacer esta configuración, el
control de volumen del amplificador o preamplificador principal del sistema será
el control de volumen común del subwoofer y de los altavoces. Si el subwoofer
está conectado a las salidas de preamplificación izquierda y derecha de un
receptor, o está cableado a través de la conexión de alto nivel a las terminales
de altavoz del receptor, en ese receptor no será necesario fijar el volumen de
subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el límite
superior de las frecuencias que se pasan de los altavoces al subwoofer. Si
se va a fijar el punto de crossover en el receptor, gire la perilla del filtro de
pasabajas del subwoofer al máximo a la derecha (160 Hz). Fije el punto de
crossover según el tamaño de los altavoces principales izquierdo y derecho
que tenga el sistema. Como regla general, para altavoces grandes, de piso, fije
el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son

altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90
Hz y 150 Hz. Mientras más pequeño sea el altavoz, más alto debe ser el ajuste
hasta que las frecuencias de bajos se combinen bien entre los altavoces y
el subwoofer una vez que el sistema quede completamente cableado. Si el
receptor no tiene ajuste del punto de crossover, fije el filtro de pasabajas
del subwoofer según las mismas configuraciones recomendadas (consulte
el manual del receptor si desea información adicional de configuración de
altavoces).

Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder
acústicamente la salida del subwoofer con la de los altavoces principales.
Seleccione la posición, 0° o 180°, en la cual el subwoofer tenga el mayor
rendimiento de bajos en la posición de audición.

Off/Auto/On Cuando este interruptor está en la posición “Auto”, el subwoofer
se enciende automáticamente al detectar una señal. Si pasan más de 20
minutos sin señal, el subwoofer pasa automáticamente a la modalidad “en
espera”. Cuando el interruptor se fija en la posición “On”, el subwoofer
permanece encendido hasta que el interruptor se pasa manualmente a
otra posición. Cuando el interruptor está en la posición “Off”, el subwoofer
permanece apagado hasta que el interruptor se pasa manualmente a la
posición “Auto” u “On”.

Indicador LED de alimentación. Este LED está ubicado en el bafle delantero
del subwoofer e indica el estado de funcionamiento del amplificador
integrado. El LED se ilumina de color verde cuando el amplificador está
encendido y recibiendo una señal. Si el LED está oscuro, no iluminado, el
amplificador está apagado. Para obtener más información sobre los controles
mencionados en este manual y sobre procesamiento de bajos, vea a su
distribuidor o vaya a www.klipsch.com

FIGURA 2

CABLEADO DE LOS SUBWOOFERS R-101SW Y R-121SW

LINE IN

L/LFE

R

LINE IN

L/LFE

R

O BIEN

(Audio y video Surround)

LR

Surround A/V

(Audio y video Surround)

Surround A/V

PRE • OUT

LFE

CUIDADO Y LIMPIEZA

REGISTRO DEL PRODUCTO

El subwoofer tiene un acabado de vinilo resistente que solamente
requiere quitarle el polvo o limpiarlo con un paño seco. Evite los
detergentes fuertes y los limpiadores abrasivos o a base de solvente.
El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la
caja del subwoofer.

Registre su producto en línea en www.klipsch.com/register

• Klipsch lo mantendrá al día sobre nuevos productos y promociones.

• Sus datos personales no se venderán nunca.

• Esta información de registro no se utiliza para propósitos
de garantía.

Conserve su recibo para hacer las reclamaciones de garantía.

SUBWOOFERS REFERENCE

R-101SW R-121SW

INSPEÇÃO

PORTGUESE

Queremos que seu novo sistema de caixas acústicas tenha sempre
a aparência de novo! Por isso, inspecione-o imediatamente para
verificar se sofreu algum dano durante o transporte. Desembale
com cuidado o novo sistema de caixas acústicas e verifique se foram
enviados todos os componentes descritos na lista. Em circunstâncias
extremas, alguns componentes podem sofrer danos durante o

transporte. Nesse caso, avise a transportadora e o revendedor
onde o sistema foi adquirido. Faça um pedido de inspeção e siga as
instruções recebidas para avaliar os danos. Não descarte a caixa
original utilizada para transportar o produto.

POSICIONAMENTO DO SUBWOOFER REFERENCE

Os subwoofers amplificados da Klipsch® são projetados para
reproduzir graves profundos e produzir o impacto que faz com que
filmes e músicas ganhem vida. Normalmente, este desempenho
ideal poder ser obtido se o subwoofer for colocado em um canto
do ambiente, na mesma parede que as caixas acústicas do canal
frontal (veja a figura 1). Observe que o posicionamento pode ter um
efeito profundo sobre o desempenho do subwoofer amplificado.
Se a unidade for colocada em um canto, como sugerido acima, ela
aumentará a reprodução de graves. Se for colocada no meio de
uma parede, ou em um espaço aberto no ambiente, a reprodução
de graves diminuirá. Experimente várias configurações de
posicionamento e de controle para encontrar a mais adequada para
o tipo de ambiente e sua preferência. Ao escolher a localização
do subwoofer, não se esqueça de que será necessário ligar o
amplificador integrado do subwoofer em uma tomada elétrica.

S

Subwoofer + Opcional

6’ - 15’

TV

S

C

L

Y

X

Z

R

X=Y=Z

S

Posicionamento traseiro opcional

FIGURA 1

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

S

CONEXÕES E CONTROLES

CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada
antes de fazer qualquer conexão.

Conexão “LINE IN” – A maioria dos receivers (e pré-amplificadores) surround
atuais tem uma saída de subwoofer de nível de linha identificada com os
dizeres Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparelho tiver este tipo
de saída, conecte uma extremidade do cabo de subwoofer nela e conecte a
outra extremidade na entrada de linha do subwoofer marcada LEFT/LFE. Esta
conexão permite que o subwoofer seja usado para reproduzir trilhas sonoras
musicais e de filmes com som surround (consulte o manual do receiver). Como
alternativa de conexão, se o receiver não tiver uma saída para subwoofer, é
possível conectar as saídas dos canais esquerdo (Left) e direito (Right) para
pré-amplificador do receiver (se existirem) à entrada esquerda/LFE (Left/LFE)
e direita (Right) do subwoofer.

Controle “LEVEL” – Se o subwoofer estiver conectado a uma saída para
subwoofer de um receiver surround, ajuste primeiro o controle do volume
do subwoofer no receiver para “metade”, ou seja, posição de “0 dB”. Em
seguida, aumente o volume (ou ganho) do subwoofer até que o nível de
volume do subwoofer corresponda à saída das caixas acústicas principais.
Depois de completar este ajuste, o controle do volume no amplificador
principal do sistema ou do pré-amplificador controlará o volume do
subwoofer e das caixas acústicas. Se o subwoofer estiver conectado às saídas
de pré-amplificador esquerda/direita de um receiver ou estiver conectado
através da conexão High-Level dos terminais de caixas acústicas do receiver,
não será necessário fazer qualquer ajuste no volume do subwoofer no
receiver antes de ajustar o controle de ganho do subwoofer.

Controle “LOWPASS” – O ponto de crossover escolhido determina onde
as frequências passa baixas são “transferidas” das caixas acústicas para o
subwoofer. Se for ajustar o ponto de crossover no receiver, gire o botão de
controle do filtro passa baixas (Lowpass) todo para a direita (160 Hz). Ajuste
o ponto de crossover com base no tamanho das caixas acústicas principais
esquerda/direita usadas no sistema. Como regra geral, para caixas acústicas

de piso maiores, ajuste o ponto de crossover entre 50 e 90 Hz. Se estiver
usando caixas acústicas de estante ou “satélite” como unidades principais,
ajuste o ponto de crossover entre 90 e 150 Hz. Quanto menor a caixa
acústica, maior o ajuste, até haver uma boa combinação das frequências
mais baixas (graves) entre as caixas acústicas e o subwoofer quando todas
as conexões do sistema estiverem feitas. Se o receiver não tiver um controle
de ajuste do ponto de crossover, ajuste o filtro passa baixas (Lowpass) do
subwoofer com os mesmos níveis recomendados (consulte o manual do
receiver para obter mais informações de configuração das caixas acústicas).

“PHASE” 0/180 – Este controle é usado para estabelecer a correlação acústica
entre a saída do subwoofer e a das caixas acústicas principais. Selecione a
posição, 0° ou 180°, na qual o subwoofer tem melhor reprodução na posição
ocupada pelo ouvinte

Off/Auto/On - Quando esta chave estiver na posição “Auto”, o subwoofer
ligará automaticamente ao detectar um sinal e passará automaticamente
para o “modo de espera” depois de 15 a 20 minutos de ausência de sinal.
Quando a chave é colocada na posição “On”, o subwoofer permanece
ligado até ser colocado manualmente em outro modo. Quando a chave
está na posição “Off”, o subwoofer fica desligado até a chave ser colocada
novamente na posição “Auto” ou “On”.

LED indicador de ativação - Localizado no sonofletor frontal, este LED indica
o estado de funcionamento do amplificador integrado. O LED fica verde
quando o amplificador está ligado e recebendo um sinal. Se o LED estiver
apagado, isto indica que o amplificador está desligado. Para obter mais
informações sobre os controles mencionados neste manual e sobre os ajustes
de controle de graves, consulte o revendedor ou acesse o site
www.klipsch.com

.

FIGURA 2

CONEXÃO DO SUBWOOFER R-101SW, R-121SW

LINE IN

L/LFE

R

LINE IN

L/LFE

R

OU

Receiver A/V surround Receiver A/V surround

LR

PRE • OUT

LFE

CUIDADO E LIMPEZA

REGISTRO DO PRODUTO

O subwoofer tem um acabamento de vinil durável que só requer a
remoção de poeira ou uma limpeza com um pano seco. Evite usar
produtos de limpeza abrasivos ou à base de solventes, bem como
detergentes fortes. O acessório da escova de um aspirador de pó é
suficiente para remover toda a poeira presente na caixa do subwoofer.

Registre o produto on-line no site www.klipsch.com/register.

•

Mantenha-se atualizado sobre novos produtos e promoções.

• Suas informações pessoais nunca serão vendidas a terceiros.

• As informações solicitadas para registro do produto não são usadas
para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para
serviços cobertos pela garantia.

SUBWOOFER REFERENCE

R-101SW R-121SW

ISPEZIONE

ITALIAN

Accertarsi che l’altoparlante sia nelle stesse condizioni di integrità in
cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati
dal trasporto. Disimballare con cautela l’altoparlante e verificare che
tutti i componenti siano presenti consultando la distinta di spedizione.
In casi estremi, qualche componente potrebbe aver subito danni
durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e
seguire le istruzioni che saranno fornite. Conservare la scatola di
spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I subwoofer amplificati Klipsch® sono stati progettati per riprodurre
i bassi profondi e offrire una resa sonora elevatissima sia con brani
musicali che con i film. Per ottenere i migliori risultati, collocare
il subwoofer in un angolo della stanza, presso la stessa parete
accanto alla quale si sono disposti gli altoparlanti del canale
anteriore (vedere la Figura 1). Tenere presente che il punto della
stanza prescelto può avere un notevole effetto sulla resa sonora
del subwoofer. Collocandolo in un angolo, come suggerito sopra, si
aumenta il livello dell’uscita ai bassi, mentre se lo si colloca presso il
centro di una parete o lontano dalle pareti si diminuisce tale livello.
Provare a collocarlo in vari punti e a regolare i comandi su diverse
posizioni fino a trovare la configurazione adatta alla stanza e alle
proprie preferenze. Al momento di scegliere il punto in cui collocare
il subwoofer, tenere presente che sarà necessario collegarne
l’amplificatore incorporato a una presa di corrente.

S

Subwoofer + Facoltativa

6’ - 15’

TV

S

C

L

Y

X

Z

R

X=Y=Z

S

Collocazione posteriore facoltativa

FIGURA 1

COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO

S

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di
corrente prima di eseguire qualsiasi connessione.

Connessione “LINE IN” (Ingresso linea) – La maggior parte degli attuali
ricevitori surround (e preamplificatori) è dotata di un’uscita per subwoofer a
livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se
questa uscita è presente, collegarla a un’estremità del cavo del subwoofer
e collegare l’altra estremità del cavo all’ingresso di linea del subwoofer
contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di
riprodurre sia musica sia film con suono surround (consultare il manuale del
ricevitore). Se nel ricevitore è assente un’uscita per subwoofer, in alternativa
se ne possono collegare le uscite per preamplificatore dei canali sinistro e
destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Comando “LEVEL” (Guadagno) – Se il subwoofer è collegato a un’uscita per
subwoofer di un ricevitore surround, anzitutto portare il comando del volume
subwoofer sul ricevitore a metà corsa ovvero nella posizione “0 dB”, quindi
aumentare il volume (il guadagno) del subwoofer finché non è uguale al
livello di uscita degli altoparlanti principali. Completata questa impostazione,
il comando del volume sul preamplificatore o sull’amplificatore principale
dell’impianto regolerà contemporaneamente il volume sia del subwoofer sia
degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore
sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore
tramite la connessione a livello alto, nel ricevitore non sarà necessario
impostare il volume del subwoofer prima di impostarne il guadagno.

Comando “LOWPASS” (Passa-basso) – Il punto di crossover prescelto
determina la frequenza alle quale le basse frequenze vengono “trasferite”
dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel
ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla
posizione di estrema destra (160 Hz). Impostare il punto di crossover in
base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell’impianto.
Come regola generale, per altoparlanti da pavimento, più grandi, impostare
il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti

da scaffale ovvero “satelliti” come altoparlanti principali, impostarlo tra 90
e 150 Hz. Quanto più piccolo è l’altoparlante, tanto maggiore deve essere
l’impostazione, finché le basse frequenze non sono “distribuite” bene tra gli
altoparlanti e il subwoofer una volta completate le connessioni dell’impianto.
Se il ricevitore non ha un punto di crossover impostabile, impostare
invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori
raccomandati (consultare il manuale del ricevitore per ulteriori informazioni
sull’impostazione degli altoparlanti).

“PHASE” 0/180 – Questo comando adatta acusticamente l’uscita del
subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in
corrispondenza della quale il subwoofer ha un’uscita più alta nella posizione
di ascolto.

Off/Auto/On – Quando questo selettore è nella posizione “Auto”, il
subwoofer si accende automaticamente quando rileva un segnale. Passa
automaticamente nella modalità di standby una volta trascorsi 15-20 minuti
senza che sia presente alcun segnale. Quando il selettore è nella posizione
“On”, il subwoofer rimane acceso finché non viene portato manualmente a
un’altra impostazione. Quando il selettore è nella posizione “Off”, il subwoofer
rimane spento finché non viene riportato manualmente nella posizione
“Auto” o “On”.

Spia LED di alimentazione – È situata sul diaframma anteriore e indica lo
stato di funzionamento dell’amplificatore incorporato, accendendosi in verde
quando l’amplificatore è acceso e riceve un segnale. Se la spia è spenta,
l’amplificatore è spento. Per ulteriori informazioni sui comandi menzionati
in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al
rivenditore o visitare
www.klipsch.com.

FIGURA 2

CONNESSIONI DI UN SUBWOOFER R-101SW O R-121SW

LINE IN

L/LFE

R

LINE IN

L/LFE

R

OPPURE

Ricevitore

A/V surround

LR

Ricevitore

A/V surround

PRE • OUT

LFE

CURA E PULIZIA

REGISTRAZIONE DEL PRODOTTO

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo
spolverare o pulire con un panno asciutto. Evitare l’uso di detergenti
abrasivi, a base di solvente o forti. Per spolverare la cassa del
subwoofer è sufficiente la spazzola di un aspirapolvere.

Il prodotto può essere registrato on-line sul sito
www.klipsch.com/register.

• Si riceveranno così informazioni su nuovi prodotti e promozioni.

• I dati personali degli utenti non saranno mai venduti.

• Le informazioni di registrazione non vengono utilizzate a scopi di
garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti
dalla garanzia.

参考系列低音炮

开箱检查

CHINESE

R-101SW R-121SW

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看
其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱
内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损
坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说
明来评估该产品。请务必保留该产品的原包装箱。

参考系列低音炮的摆放

根据设计，杰士®有源低音炮可重现深沉的低音效果，因此可栩栩如生
地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在
正前方音箱两侧的房间角落（参见图1 ）。请注意，该有源低音炮的摆
放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落
位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，
或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设
置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置
时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

音炮

S

6’ - 15’

S

TV

C

L

Y

X

Z

R

X=Y=Z

S

图1

聆听区的音箱摆放方式

后方摆放（候选方案）

S

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上
拔掉。

“ LINE IN（线路输入）”连接：如今，大多数环绕声接收器（和前
置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标
有：Subwoofer Pre Out, Sub Out, SW Out等字样。若接收器配有这
样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一
端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，
低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。
若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则
您可以将该前置放大器输出端连接到低音炮上的LEFT/ LFE输入端。

“LEVEL”控制 ：若要把低音炮连接到环绕声接收器上的重低音输出
端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0
dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹
配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置
或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。
若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平
连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之
前，无法在接收器上调整低音炮音量。

“LOWPASS”控制 ：选择分频点，是为了决定低于多高频率的低音
信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请
把低音炮上的低通滤波器旋钮向右旋到尽头 (160赫兹)。请根据音响系
统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对
于较大的落地式音箱，请把分频点设置为50- 90赫兹。若使用小的“
书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为
90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥
当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若
接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设

定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设
置信息）。

“PHASE” 0/180度：该控制装置用来在声学上把低音炮的输出与主
音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在
聆听位置获得更多的低音炮输出。

Off/Auto/On 当此开关处于“Auto”位置，低音炮在感应到信号时会自
动开启。如没有收到信号，则在 15-20 分钟后自动进入“待机模式”。
当此开关置于“On”位置，低音炮将保持开启，直到开关被手动拨到其
它位置。当此开关处于“Off”位置，低音炮将保持“关闭”，直到开关
被手动拨回到“Auto”或“On”位置。

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状
态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。
若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置
和低音管理方面的更多信息，请联系经销商或访问 www.klipsch.com

图2

R- 10SW、 R- 12SW低音炮连接图

LINE IN

L/LFE

R

LINE IN

L/LFE

R

或

LR

PRE • OUT

LFE

保养和清洁

产品注册

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进
行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附
带的刷子完全可以刷去低音炮外壳的灰尘。

请在www.klipsch.com/register在线注册您的产品

•

了解最新产品促销活动。

•

您的个人信息绝不会被转售。

•

该注册信息不用于保修目的。

请保存好您的收据，保修时我们需要您出示该收据。

REFERENCEサブウーファー

R-101SW R-121SW

点検

JAPANESE

新しいスピーカーシステムは、工場から発送された時と同じ状態でお客様
のもとに届けられるべきです。輸送中に損傷がなかったかすぐに確認してく
ださい。新しいスピーカーシステムを丁寧に開梱し、梱包明細書に記載の
梱包物があるか確認してください。極端なケースでは、輸送中に商品が損

傷している場合があります。損傷が見つかった場合は、配送業者とスピーカ
ーシステムを購入された販売店にお知らせください。点検を依頼し、損傷
状態を確認するための指示に従ってください。元の出荷用カートンをお手
元に置いておくようお願いいたします。

REFERENCEサブウーファーの設置

Klipschサブウーファーは、重低音を再生し、鑑賞する映画や音楽を臨場感
のある音で楽しめるよう設計されています。最適の性能を引き出すには、フ
ロント・チャンネル・スピーカーと同じ壁側の部屋のコーナーにサブウーフ

ァーを配置してください（図1を参照）。部屋のどこに設置するかで、サブウ

ーファーの性能に大きな違いが出る点にご注意ください。上記で示すよう
なコーナーに配置すると低音の出力が増加し、サブウーハーを壁の中央

や、壁から離して配置すると低音の出力が減少します。さまざまな設置オプ

ションやコントロール設定を試して、ご自身の部屋や好みに合った設置場
所や設 定を見つけてください。サブウーファーの場所を決 める際、サブウー

ファーの内蔵アンプをAC電源コンセントに接続する必要があることにも注

意してくだ さい 。

S

サブ ウーファ ー * オプ ションの

182.88 ㎝～457.20 ㎝

TV

S

サブ ウーファ ー

C

L

Y

X

Z

R

X=Y=Z

* オプ ションの
サブ ウーファ ー

S

図1

音楽を鑑賞する部屋でのスピーカーの設置

* オプ ションの
サブ ウーファ ー

S

接 続とコントロ ー ル

がメインスピーカーの出力と一致するまで、サブウーファーの音量（または

までONのままです。このスイッチが「OFF」の位置にある場合、サブウーフ

と、LEDが薄緑色に点灯します。LEDが暗く、点灯していない場合、アンプの

注：接 続 す る前 に 電 源 コ ン セント から サブ ウー ファ ー のプ ラグ を 必 ず 外 す

よう にしてくだ さい 。

「ラインイン」接続 – 最近の大半のサラウンドレシーバー（およびプリアン

プ）には、サブウーファーの「Pre Out」、「Sub Out」、「SW Out」などと表示
されたラインレベルのサブウーファー出力端子があります。この出力端子

がある場合は、サブウーファーケーブルの一端をこの出力端子に接続し、

ケーブルの他方の端をLEFT/LFEと表示されたサブウーファーのライン入

力端子に接続します。この接続により、音楽とサラウンドサウンド機能を用
いる映画の両方でサブウーファーの動作が可能となります（レシーバーマ
ニュアルを参照）。レシーバーにサブウーファー出力がない場合は、別の接

続法として、レシーバーの左右のチャンネル「Pre-Amp Output」（ある場

合）をサブウーファーの左／LFE端子および右入力端子に接続できます。

「ローパス」コントロール – 選択したクロスオーバーポイントにより、スピ

ーカーからサブウーファーに低音周波数が「ハンドオフ」される位置が決
まります。レシーバーでクロスオーバーポイントを設定する場合は、サブウ

ーファーのローパスフィルターノブをできる限り右（160Hz）に回します。シ
ステムで 使 用するメインの 左右スピーカーの大きさに 合わ せて、クロスオ

ーバーポイントを設定します。原則として、大型のフロアスタンディング型
スピーカーの場合は、クロスオーバーポイントを50Hz～90Hzに設定し、

小型のブックシェルフ型または「サテライト型」スピーカーをメインスピー
カーとして使用する場合は、クロスオーバーポイントを90Hz～150Hzに設

定します。スピーカーが小型であるほど、システムの接続が完成すると、ス
ピーカーとサブウーファーの間で低音周波数がクロスオーバーするまで
の設定値は高くなります。レシーバーにクロスオーバーポイント設定がな
い場合は、代わりに同じ推奨設定内でローパスフィルターをサブウーファ

ーに設定します（スピーカー設定情報詳細についてはレシーバーマニュア
ル を 参 照 ）。

音量 - サブ ウ ーファー が サラウンドレ シー バー のサブウ ーファー 出 力 に 接
続される場合は、最初にレシーバーのサブウーファー音量コントロールを

「半分」または「0 dB」の位置に設定します。次に、サブウーファーの音量

ゲイン）を高くしていきます。この 設定 が 完了すると、システムのメインアン
プまたはプリアンプの音量コントロールが、サブウーファー／スピーカー
両方の音量コントロールとなります。サブウーファーがレシーバーのL/Rプ
リアンプ出力に接続されている場合は、そのレシーバーのサブウーファー
のゲインコントロールを設定するまで、サブウーファーの設定音量は0とな
ります。

「フェイズ」0度／180度 – こ の コ ン ト ロ ー ル は 、サ ブ ウ ー フ ァ ー の 出 力 を

メインスピーカーの音響と一致させるために使用します。音楽を聴く位置
でのサブウーファーの出力がより大きくなるよう、0度または180度のいず
れかの位置を選択します。

オフ／自動／オン – このスイッチが「AUTO」位置にある場合、サブウーフ

ァーはシグナルを感知すると自動的に「ON」になります。シグナルがない

状態で15～20分経過すると、自動的に「スタンバイ」になります。スイッチを

「ON」位置に設定すると、サブウーファーは手動で別の設定に切り替わる

ァーはスイッチが手動で「AUTO」または「ON」に切り替わるまで「OFF」の

状態 となります。

電源LEDインジケーター - 正面バッフルにあるこのLEDは、内蔵アンプ

の動作状態を示します。アンプの電源が入っておりシグナルを受信する

電源は入っていません。このマニュアルに記載のコントロールや低音調節

の詳細な情報については、販売店に問い合わせるか、www.klipsch.com

をご 覧ください 。

図2

ラインレ ベル 接 続

LINE IN

L/LFE

R

サブウーファーアンプの左右ライン入力端子に接続
されたプロセッサ／プリアンプ／レシーバーの左右
プリア ウト端 子

プ ロセッサ ／プリア ンプ／レ シー バー プ ロセッサ ／プリア ンプ／レ シー バー

LR

LINE IN

L/LFE

R

または

サブウーファーアンプのLFE入力端子に接続されたプ
ロセッサ／プリアンプ／レシーバーのLFE出力端子

プリアンプ • 出力

LFE出力

お手入れと清掃

製品登録

サブウーファーは耐久性の高いビニール仕上げのため、ほこりを払った
り、乾いた布で拭いたりするだけで充分です。研磨剤入りの洗剤や溶剤系
クリーナー、強い洗浄剤は使用しないでください。掃除機の取り付けブラ

シで、サブウーハ ーのエンクロージャーのほこりを取り除くことができま
す。

製品をオンライン登録できます（www.klipsch.com/register）

• 新製品やプロモーションに関する最新情報を入手できます。

• お客様の個人情報は決して転売されません。

• この登録情報は、保証目的では使用されません。

保証が適用されるにはレシートが必要ですので、必ず保管してください。

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA

KLIPSCH.COM

©2021, Klipsch Group, Inc. Klipsch Group, Inc. is a wholly-owned subsidiary of Voxx International Corporation.

Klipsch and Keepers of the Sound are trademarks of Klipsch Group, Inc., registered in the United States and other countries.

V01 - 210806

V01 - 0209
