ARCAIR CSK4000 Instruction manual [et]

CSK4000

PINNA SÜSINIKELEKTROODIGA
ÕHKKAARLÕIKAMISE KÄSIPÕLE
TI CSK4000

Kasutusjuhend

Eesti

(Estonian)

Versioon: AC Väljastamise kuupäev: Oct 7, 2015 Juhend Nr: 89250028ET

OLEME TÄNULIKUD, ET OLETE MEIE
KLIENT!

Õnnitleme teid Arcair®-i uue toote hankimise puhul. Meil on hea meel, et olete
meie klient! Meie eesmärk on pakkuda teile parimaid teenuseid ja kliendituge.
Seda toodet toetab meie ulatuslik garantii ja ülemaailmne hooldusvõrgustik.

Teame, et suhtute oma töösse uhkusega, ja meil on hea meel pakkuda teile seda
võimast seadet, mis aitab teil töö ära teha.

Arcair on juba üle 60 aasta pakkunud kvaliteetseid tooteid, mida võite usaldada ka
siis, kui mängus on teie reputatsioon.

OLETE HEAS SELTSKONNAS!

Arcair on ESAB-i globaalne lõikamistoodete bränd. Paistame konkurentide hulgast
silma turu juhtivate uuenduste ja tõeliselt töökindlate toodetega, mis peavad
vastu ka ajaproovile.

Meie eesmärk on aidata teil parandada oma tootlikkust, efektiivsust
ja keevitustööde näitajaid, nii et saavutate parimaid tulemusi oma
tegevusvaldkonnas. Peame oma toodete loomisel silmas keevitajaid, tänu
sellele iseloomustavad meie tooteid tipptasemel funktsioonid, vastupidavus,
kasutulihtsus ja ergonoomiline mugavus.

Kõige tähtsam on meie jaoks keevitustöödel turvalise töökeskkonna tagamine.
Meie jaoks on ülioluline, et oleksite rahul selle tootega ja et toote kasutamine
oleks turvaline. Leidke aeg, et lugeda läbi kogu kasutusjuhend ja eriti
ohutusabinõud.

HOIATUS

!

Arcair® PINNA SÜSINIKELEKTROODIGA ÕHKKAARLÕIKAMISE KÄSIPÕLETI CSK4000es
Kasutusjuhend
Kasutusjuhendi number: 89250028ET

Väljaandja:
ESAB Group Inc.
2800 ÕHKport Rd.
Denton, TX. 76208
940-566-2000
www.esab.com/Arcair

Autoriõigus © 2015, 2016 ESAB Kõik õigused on kaitstud.

Enne seadme paigaldamist, kasutamist või hooldamist lugege kogu kasutusjuhendit ja tööandja
ohutuseeskirju ning tehke nende sisu endale selgeks.
Juhendis sisalduv teave tugineb tootja parimale hinnangule, kuid tootja ei vastuta selle kasutuse
eest.

Selle dokumendi täielik või osaline reprodutseerimine ilma avaldaja kirjaliku loata on keelatud.

Väljaandja ei vastuta ja ütleb käesolevaga kõikide osapoolte puhul lahti igasugusest vastutusest
kadude või kahjude eest, mis on põhjustatud selle juhendi vigadest või puudustest, olenemata
sellest, kas vea põhjuseks oli hooletus, õnnetus või mõni muu asjaolu.

Printimiseks materjalide spetsikatsioon viitavad dokumendis 47X1920
Avaldamiskuupäev: January 15, 2015
Punaneigeerimise kuupäev: Oct 7, 2015

KINDLUSTA, ET SEE INFO JÕUAKS KASUTAJANI.

TÄHELEPANU

LISAKOOPIAID ON VÕIMALIK SAADA SEADME HANKIJALT.

Need JUHISED on mõeldud kogenud kasutajatele. Kui te ei ole tut­vunud kaarkeevituse ja kaarlõikuse seadmete tööpõhimõtedega,
me soovitame teile läbi lugeda meie brošuuri "Ettevaatusabinõud ja
ohutud töövõtted kaarkeevitusel, kaarlõikusel ja kaarpinnalõikami­sel", vorm 52-529. ÄRGE lubage välja õpetamata personaalile pai­galdada, kasutada ja hooldada seadet. ÄRGE proovige paigaldada
või kasutada seda seadet ilma läbi lugemata ja täielikult arusaamata
käesolevaid juhiseid. Kui te käesolevastest juhistest täielkult ei saa
aru pöörduge hankijate poole lisainformatsiooni saamiseks. Kind­lasti lugege läbi OHUTUSNÕUETE EELDUSED enne seadme paigal­damist või kasutamist.

KASUTAJA VASTUTUSY

See seade töötab kooskõlas kirjeldusega antud käesolevas kasutusjuhendis ja kleebistega lisajuhen­dites ja/või tekstilisades juhul kui seade on paigaldatakse, töödatakse, hooldatakse ja parandatakse
vastavalt kasutusjuhendi instruktsioonidele. Seadet on vaja perioodiliselt kontrollida. Rikutu või mitte
töökorras seadet ei tohi kasutada. Rikutuid, puuduvaid, kulunuid, väändunuid ja määrdunuid osi on
vaja koheselt vahetada. Juhul kui selline vahetus või parandus on vajalik, tootja soovitab pöörduda
kirjalikult või telefoni teel autoriseeritud distribjutori poole kellelt seade oli ostetud.
Seadet või tema ükskõik milliseid osi ei tohi muuta ilma eelneva kirjaliku tootja nõusolekuta. Sead­me kasutaja vastutab täielikult ükskõik millise rikke eest, mis tekkis seadme väärkasutusel, vigasel
hooldusel, kahjustusel, väärparandusel või seadme ümbertegemisel ükskõik kellega peale tootja või
tootja poolt määratud teenindusservise.

ENNE SEADME PAIGALDAMIST VÕI KASUTAMIST LOE LÄBI JA MÕISTA

!

KASUTUSJUHENDIT.

KAITSKE END JA TEISI!

Sisukord

Jaotis 1: SISSEJUHATUS .................................................................................... 1

1.01 Süsinikelektroodiga õhkkaarlõikamine/pinnalõikamine ..........................1

1.02 Ajalugu ....................................................................................................1

1.03 Kasutusotstarbed ....................................................................................2

1.04 PARIM muutus just veelgi paremaks.. ....................................................2

Jaotis 2: OHUTUS JA TERVIS ............................................................................3

2.01 Ohutusabinõud .......................................................................................3

Jaotis 3: Kuidas käesolevat käsiraamatut kasutada ........................................ 5

3.01 Kuidas käesolevat käsiraamatut kasutada .............................................5

3.02 Seadme kättesaamine ............................................................................5

Jaotis 4: PAIGALDUS .......................................................................................... 7

4.01 Alalisvoolu paigaldamine keevitamine toitekaabel ja õhuvooliku võimu ja

õhu pistik ........................................................................................................7

4.02 Keevitamise alalisvoolu või vahelduvvoolu toiteallikaga ühendamine ....9

JAOTIS 5: VEAOTSING ....................................................................................... 12

JAOTIS 6: VARUOSAD ........................................................................................ 14

6.01 PÕLETI CSK4000 VARUOSAD ..............................................................14

GARANTII.................................................................................Tagakaane siseküljel

JAOTIS 1: SISSEJUHATUS

1.01 Süsinikelektroodiga õhkkaarlõikamine/pinnalõikamine

Süsinikelektroodiga õhkkaarlõikamine (CAC-A) eemaldab metalli füüsiliselt, mitte keemiliselt, nagu gaaslõi­kamine (OFC). Pinnalõikamine või lõikamine toimub siis, kui süsinikelektroodi ja töödeldava pinna vaheline
ülikuum kaar sulatab osa töödeldavast detailist. Samal ajal liigub õhk piisavalt kiiresti läbi kaare ja puhub
sulanud materjali eemale.

Süsinikelektroodiga õhkkaarlõikamisel pole lõikamiseks vaja oksüdeerimist, nii et seda saab kasutada selliste
metallide pinnalõikamiseks või lõikamiseks, mida gaaslõikamisega pole võimalik töödelda. Kõige levinumaid
metalle (nt süsinikteras, roostevaba teras, paljud vasesulamid ja malm) saab lõigata süsinikelektroodiga õhk­kaarlõikamise protsessiga. Metalli eemaldamise kiirus oleneb sulamiskiirusest ja sellest, kui tõhusalt õhujuga
sulanud metalli eemaldab. Protsessi käigus peab õhk eemaldama sulanud metalli kaarelt enne, kui metall
tardub.

1.02 Ajalugu

1940. aastatel arenes süsinikelektroodiga kaarlõikamisest välja pinna õhkkaarlõikamine süsinikelektroodiga.
Keevitusinsener Myron Stepath lõi süsinikelektroodiga pinna õhkkaarlõikamise, et eemaldada mitmesaja jala
jagu ühetasapinnast pragunenud roostevabast terasest keevist.

Varasemalt kasutati süsinikelektroodiga kaarlõikamist laeasendis ja vertikaalasendis defektsete keeviste ja nee­dipeade eemaldamiseks. Süsinikelektroodi kaar sulatas metalli ja sulanud metall eemaldus gravitatsiooni jõul.

Stepath leidis, et õhujuga aitaks eemaldada lamepinnal olevat metalli. Ta proovis süsinikelektroodkaarega
kasutada päripolaarvoolu ja teist operaatorit, kes suunab õhujoa õhudüüsi kaudu keevisvanni. Kuid see katse
ei olnud edukas, sest kaar ei olnud nii stabiilne kui süsinikelektroodiga keevituse kaar. Seega proovis Stepath
kasutada vastupolaarvoolu kaart ja tulemuseks oli pinna õhkkaarlõikamine süsinikelektroodiga.

1948. a tutvustas Myron Stepath keevitustööstusele esimest süsinikelektroodiga õhkkaarpõletit. 1949. a rajasid
Stepath ja tema kaks partnerit ettevõtte Arcair.

Enam polnud vaja kasutada kahte operaatorit. Suruõhk liigub nüüd läbi põleti ja väljub elektroodi alt. See uus
tööriist aitas säästa aega süsinikterase, sulamite ja roostevaba terase keevisõmbluse juure avamisel, pragude
eemaldamisel ja keevitusvigade parandamisel. Varem kasutati nende ülesannete tegemiseks lihvimist või
meiselpuhastust.

Tänapäeval pole põhiprintsiip muutunud, kuid saadaval on täiustatud seadmed ning kasutusvõimaluste valik on
laienenud.

1

1.03 Kasutusotstarbed

Erinevad tööstused on süsinikelektroodiga pinna õhkkaarlõikamise ulatuslikult kasutusele võtnud ning seda
protsessi rakendatakse mitmekülgselt metallitootmisel ja metallivalu viimistlemisel, keemia- ja naftatehnoloo­giates, ehitus- ja kaevandustööstustes ning üldistel remondi- ja hooldustöödel.

Arcairi põleteid ja elektroode kasutatakse kogu maailmas kõikjal, kus metalli lõigatakse, süvendatakse, eralda­takse või eemaldatakse.

Süsinikelektroodiga õhkkaarlõikamine on paindlik, tõhus ja tasuv peaaegu kõikide metallide puhul: süsinik­teras, roostevaba teras ja muud rauasulamid, hall, temper- ja keragraitmalm; nikkel, vasesulamid ja muud
mitteraudmetallid.

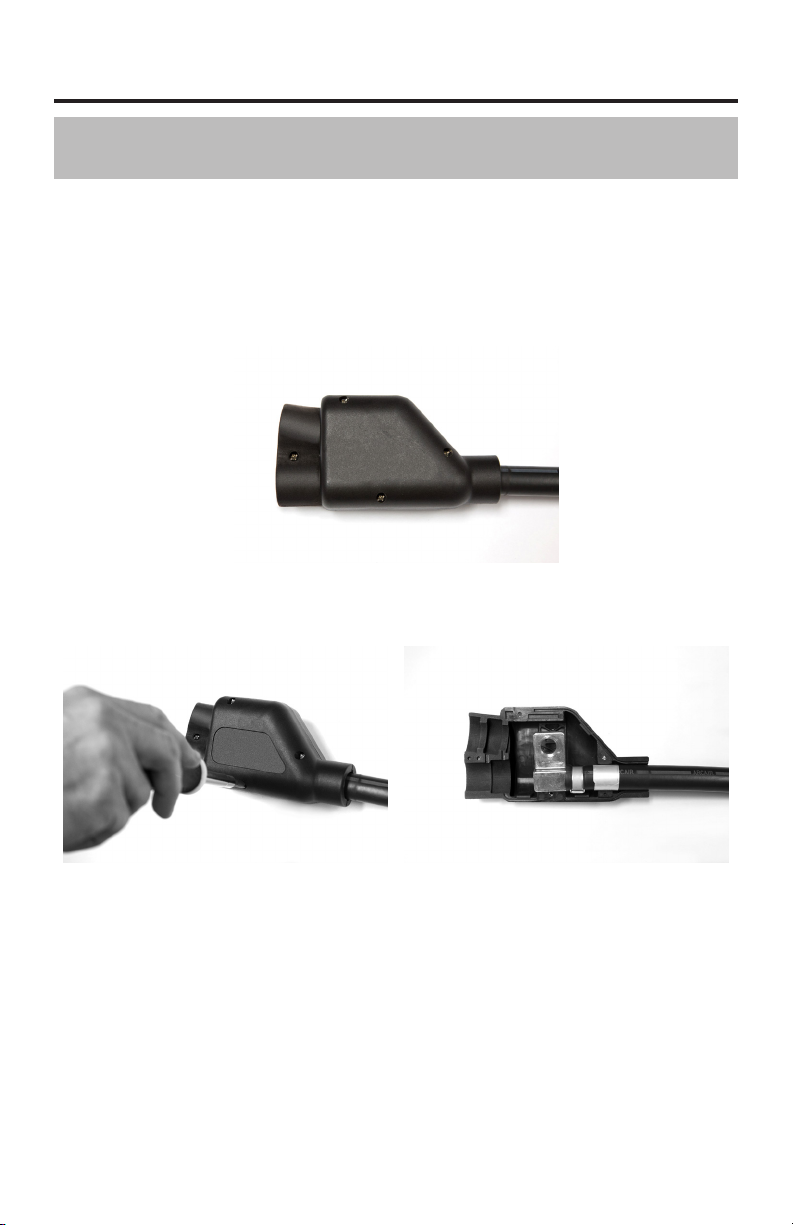

1.04 PARIM muutus just veelgi paremaks..

Arcair viib põletite kaablikomplektide toite- ja õhuühenduste disaini uuele tasemele.

Alates 1949. aastast, kui süsinikelektroodiga õhkkaarprotsess avastati, on põletite ja kaablite jaoks alati
kasutatud vormitud kummkorpust elektriühenduse elektriisolatsiooni pakkumiseks, takistades kaare loomist
maandatud töödeldava detaili vastu. Korpusedisain hõlmab suurt nelinurkset avatud otsa, mille kaudu saab
toitekaabli ja õhuvooliku ühendada põletikaabliga. Kui kaitsekate pole õigesti paigaldatud ega ühendusele
kseeritud, võib toiteühendus puutuda kokku maandatud tööpinnaga.

Täiustatud disainiga korpus katab toite-/õhuühenduse nüüd täielikult ja välistab juhusliku kaare tekkimise
võimaluse. Sellega saab kasutada toiteallika 4/0-toitekaablit ja ühte õhuvoolikukomplekti, mille läbimõõt on ¾
tolli ning mis edastavad vajalikku voolu ja suruõhku.

See uue disainiga korpus on vormitud tugevast nailoniga sarrustatud kiudmaterjalist, mis peab vastu
igapäevasele kasutusele tootmistšehhis.

2

JAOTIS 2: OHUTUS JA TERVIS

2.01 Ohutusabinõud

ESAB-i brändi Arcair toodete kasutajad vastutavad selle eest, et kõik isikud, kes töötavad
selle seadmega või seadme läheduses, järgivad asjakohaseid ohutusabinõusid. Ohutusabi­nõud peavad vastama nõuetele, mis kehtivad seda tüüpi lõikamis- ja metalli eemaldamise
protsessidele. Lisaks Standardsetele töökohas kehtivatele eeskirjadele tuleks järgida veel
järgmiseid soovitusi.

Kõiki töid peavad tegema koolitatud töötajad, kes tunnevad keevitus- või Plasmalõikus­seadmete kasutuspõhimõtteid. Seadmete vale kasutamine võib põhjustada ohtlikke
olukordi, mis võivad tekitada kasutajale kehavigastusi või kahjustada seadet.

1. Keevitus- või Plasmalõikusseadmeid kasutavad isikud peavad olema kursis järgnevaga.

- selle toimimine

- selle funktsioon

- asjakohased ohutusabinõud

- lõikamine ja metalli eemaldamine

2. Operaator peab tagama, et:

- seadme käivitamisel pole tööalas ühtegi kõrvalist isikut;

- keegi pole kaare süütamise ajal kaitseta.

3. Töökoht peab:

- olema sobilik kavandatud eesmärgiks

4. Isikukaitsevahendid:

- Kandke alati soovitatud isikukaitsevahendeid, nagu kaitseprillid, leegikindlad rõivad
ja kaitsekindad.

- Ärge kandke lendlevaid rõivaesemeid, nagu sallid, ärge kandke käevõrusid, sõrmu­seid jms, mis võivad seadme külge kinni jääda või tekitada põletusi.

5. Üldised ettevaatusabinõud.

- Lähedal peavad olema selgelt tähistatud asjakohased tulekustutusvahendid.

Kõrvaldage elektroonikaseadmed ringlussevõturajatises!

Järgides Euroopa direktiivi 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete
kohta ja selle rakendamist siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks
muutunud elektrija/või elektroonikaseadmed kõrvaldada ringlussevõturajatises.
Seadmete eest vastutava isikuna on Teie kohustuseks hankida teavet volitatud
kogumisjaamade kohta.
Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja poole.

Lisateabe saamiseks võtke ühendust lähima Arcairi edasimüüjaga.

3

HOIATUS

ELEKTRILÖÖK – võib tappa.

- Paigaldage ja maandage keevitusseade asjakohaste Standardite järgi.

- Vältige palja naha, märgade kinnaste või märgade riiete kokkupuutumist pingestatud
elektriosade või elektroodidega.

- Isoleerige ennast maapinnast ja töödeldavast detailist.

- Veenduge, et tööasend oleks turvaline.

AURUD JA GASSID – võivad ohustada tervist.

- Hoidke pead väljapool keevitussuitsu.

- Kasutage ventilatsiooni või väljatõmmet kaare juures (või mõlemat võimalust), et ee­maldada keevitussuits ja gaasid oma hingamistsoonist ning alast üldisemalt.

KAARE KIIRGUS – võib kahjustada silmi ja põhjustada nahapõletusi.

- Kaitske oma silmi ja keha. Kasutage asjakohast metallieemaldamise katet ja lterklaasi
ning kandke kaitseriietust.

- Kaitske läheduses viibivaid isikuid asjakohaste sirmide või keevituskardinatega.

TULEKAHJUOHT

- Sädemed (pritsmed) võivad põhjustada tulekahju. Seetõttu veenduge, et lähedal po­leks ühtegi kergsüttivat materjali.

MÜRA – liigne müra võib kahjustada kuulmist.

- Kaitske oma kuulmist. Kandke kõrvaklappe või muid kuulmise kaitsevahendeid.

- Hoiatage ohtudest lähedalviibivaid isikuid.

Kaarkeevitamise ja -lõikamise käigus võite tekitada endale
või teistele kehavigastusi. Keevitus- ja lõikamistöödel
rakendage asjakohaseid ettevaatusabinõusid. Küsige
tööandjalt teavet turvameetmete kohta, mis peaksid
tuginema tootja ohutusandmetele.

RIKE – rikke korral helistage abi saamiseks eksperdile.

ENNE SEADME PAIGALDAMIST VÕI KASUTAMIST LUGEGE KASUTUSJUHEND LÄBI

JA VEENDUGE, ET OLETE SELLEST ARU SAANUD. KAITSKE END JA TEISI!

Ärge kasutage toiteallikat jäätunud torude sulatamiseks.

HOIATUS

TÄHELEPANU

TÄHELEPANU

TÄHELEPANU

4

A-klassi seadmed ei ole mõeldud kasutamiseks elamurajoo­nides, kus elektritoide pärineb avalikust madalpinge elekt­rivõrgust. Juhtivuslike või kiirguslike häiringute tõttu võib
sellistes asukohtades A-klassi seadmete elektromagnetilise
ühilduvuse tagamine olla raskendatud.

See toode on mõeldud ainult metalli eemaldamiseks. Igasugune
muu kasutus võib põhjustada kehavigastusi ja/või kahjustada
seadet.

Enne seadme paigaldamist või kasutamist
lugege kasutusjuhendit ja tehke selle sisu en­dale selgeks.

!

JAOTIS 3: KUIDAS KÄESOLEVAT KÄSIRAAMATUT

!

KASUTADA

3.01 Kuidas käesolevat käsiraamatut kasutada

Selleks, et tagada ohutu töö, lugege läbi kogu käsiraamat, sealhulgas peatükk ohutusjuhen­dite ja hoiatuste kohta.
Kogu juhendis on läbivalt kasutatud sõnu HOIATUS, ETTEVAATUST, OHT ja MÄRKUS. Pööra­ke erilist tähelepanu nendes osades esitatud teabele. Neid spetsiaalseid kommentaare saab
lihtsalt ära tunda järgmiselt:

MÄRKUS!

Tegevus, protseduur või taustinfo, mis nõuab täiendavat rõhuasetust või
mis aitab kaasa süsteemi efektiivsele toimimisele.

ETTEVAATUST

!

!

Protseduur, mille nõuete järgimata jätmine võib põhjustada seadme
kahjustumise.

HOIATUS

Protseduur, mille nõuete järgimata jätmine võib põhjustada isikukahju
kasutajale või tööpiirkonnas viibivatele inimestele.

OHT

Tähendab, vahetutele ohtudele eiramine toob kaasa kohese, raskeid vigas­tusi või surma.

Selle juhendi elektroonilisi koopiaid on Acrobati PDF-formaadis võimalik tasuta alla laadida
Arcairi järgnevalt veebisaidilt
http://www.esab.com/Arcair

3.02 Seadme kättesaamine

Kui saate seadmed kätte, kontrollige saatelehte veendumaks, et see on täielik ning kont­rollige seadmeid võimaliku transpordil tekkinud kahjustuste osas. Kahjustuste esinemisel
teavitage sellest vedajat viivitamatult. Lisage käesoleva käsiraamatu tagakaanele kogu
teave kahjunõuete ja teie piirkonna tarnevigade kohta.

5

See leht on sihilikult tühjaks jäetud.

JAOTIS 4: PAIGALDUS

4.01 Alalisvoolu paigaldamine keevitamine toitekaabel ja õhuvooliku võimu ja õhu pistik

Mudels OSA NR 61-088-007 ja 61-088-010

Järgige neid juhiseid, et ühendada keevitamise alalisvoolu toitekaabel ja suruõhuvoolik otse põleti pöördkaabli
komplekti toite- ja õhukonnektoriga.

1. Eemaldage põleti ja kaablikomplekt karbist ning asetage komplekt sirgelt ja ilma keerdudeta tööpingile või

põrandale.

2. Paigutage vormitud korpus nii, et teil on juurdepääs neljale (4) kruvile nii, nagu on näidatud joonisel 4-1.

Joonis 4-1

3. Kasutage nelja (4) kruvi eemaldamiseks lapikkruvikeerajat. Tõstke vormitud korpuse ülaosa koostult

eemale.

Joonis 4-2 Joonis 4-3

4. Kasutage ½–13 x 1-tollist kuuskantpeaga polti ja paigutage polt nii, et selle keermed liiguvad läbi ala-

lisvooluga keevitamise toitekaabli pressliidese ja pöördkaablikomplekti toite- ja õhukonnektori. Poldipea
peab olema tihedalt pressliidese lameda külje vastas nii, nagu on näidatud joonisel 4-4.

5. Paigaldage ½-tolline lukustusrõngas poldikeermestikule ja keerake ½-tollist -13 mutrit koostu vastu.

7

Joonis 4-4

6. Paigutage messingust toite- ja õhukonnektor tagasi korpuse alaosasse.

Joonis 4-5

7. Suruge nimetissõrmega polti ülessuunas ja keerake komplekt kinni.

Joonis 4-6

8. Kindlaks kinnitamiseks tõstke komplekt eemale korpuse alaosast. Ärge laske selle viimase kinnitustoimin-

gu ajal pressliidesel liikuda.

Joonis 4-7

9. Ühendage 3/8-tollise keermestatud liitmikuga suruõhuvoolik toite- ja õhukonnektoriga. Seda ühendust

8

tuleb pingutada mutrivõtmega.

Joonis 4-8

10. Pange alalisvoolu toitekaabli ja õhuvooliku kaablikomplekt tagasi korpuse alumisesse osasse.

Joonis 4-9

11. Paigutage korpus ülaosa paigale ja kinnitage nelja (4) kruviga, mis eemaldati 3. etapis.

Joonis 4-10

12. Saate nüüd kasutada komplekti metallieemaldamise töödeks.

4.02 Keevitamise alalisvoolu või vahelduvvoolu toiteallikaga ühendamine

Pinnalõikamise töödel kasutatakse vooluahela pingelanguse võimaldamiseks tavaliselt kolmefaasilisi keevitami­se toiteallikaid, mille tühijooksupinge on suurem kui 60 volti.

1. Ühendage põleti pöördkaabliga ühendatud keevitamise toitekaabel toiteallika plussklemmiga (vastupo-

laarne keevitusvool DCEP või vahelduvvool). Vt joonist 4-11.

2. Ühendage töödeldava detailiga see keevitamise toitekaabel, mis on ühendatud toiteallika miinusklemmiga

9

SURUÕHK

TÖÖDELDAV OBJEKT

!

TÖÖDELDAV OBJEKT (-)

ELEKTRIVARUSTUS

(VASTUPOLAARSUST)

ELEKTROODI KAABEL

(–)

Art# A-13069ET

DCEP VÕI AC

KONTSENTRILISE

KAABEL

TÖÖDELDAV KAABEL

(+)

SÜSINIKELEKTROODIDEL

LÕIKUR

Joonis 4-11

3. Lülitage sisse toide ja õhuvarustus pinnalõikamise põletisse ja kaablikomplekti.

4. Kui põleti ventiil on avatud, reguleerige põleti õhurõhku normaalses rõhuvahemikus 551.,6 kPa kuni 690

kPa (80 psi kuni 100 psi). Soovi korral võib kasutada suuremat rõhku, aga see ei eemalda metalli tõhusa­malt.

5. Vajutage põleti hooba, et sisestada süsinikelektroodiga õhkkaarlõikamise süsinikelektrood põletisse. Vask-

kattega süsinikelektroodi kasutamisel peab katteta süsinikelektroodi ots olema suunatud alla ja põletist
eemale. Selles kohas süttib süsiniku ja töödeldava detaili vahel kaar. Vt joonist 4-12.

HOIATUS

Selles punktis on süsinik elektriga KUUMUTATUD.

LÕIKUR

MAX VÄLJAULATUS 17,8 cm (7 TOLLI)

ELEKTROOD

PÕLETIPEAD (+)

VASE EEMALDAMINE

3/4-tolli kuni 2-tolli

ÕHK 80 PSI

ALATI ELEKTROODI ALL

LIIKUMINE

Art# A-13070ET

Joonis 4-12

6. Hoidke elektroodi, nagu on kujutatud joonisel 4-12, nii et see väljub põletist maksimaalselt 178 mm (7

tolli) võrra. Alumiiniumi puhul peaks pikendus olema 76,5 mm (3 tolli).

10

7. Kasutatavast toiteallikast olenevalt reguleerige keevitusvoolu (püsivvool) või -pinget (püsivpinge) nii, et

see jääks kasutatava süsiniku puhul soovitatud vooluvahemikku. Vt tabelit 4-1.

Tabel 4-1 – soovitatud voolutugevuse vahemikud (AMP) levinud elektrooditüüpide ja suuruste puhul

Elektroodi läbimõõt Alalisvoolu-elektrood

DCEP

Vahelduvvoolu-

elektrood AC

Vahelduvvoolu­elektrood DCEN

toll (mm) min –max min –max min –max

1/8 (3,2) 60 - 90

5/32 (4,0) 90 - 150

Määratlemata

3/16 (4,8) 200 - 250 200 - 250 150 - 180

1/4 (6,4) 300 - 400 300 - 400 200 - 250

5/16 (7,9) 350 - 450 Määratlemata

3/8 (9,5) 450 - 600 350 - 450 300 - 400
1/2 (12,7) 800 - 1000
5/8 (15,9) 1000 - 1250
3/4 (19,1) 1250 - 1600

1 (25,4) 1600 - 2200

Määratlemata

3/8 (9,5) LAME 250 - 450
5/8 (9,5) LAME 300 - 500

8. Enne kaare süütamist lülitage õhujuga sisse. Hoidke põletit 45˚ kuni 60˚ nurga all, nii et elektrood on
kallutatud liikumissuunast eemale. Õhujuga liigub elektroodi ja töödeldava detaili vahel, eemaldades
sisselõikest kogu sulanud metalli.

9. Kaare loomiseks puudutage elektroodiga õrnalt töödeldavat detaili. Pärast kaare süttimist ärge tõmmake
elektroodi tagasi. Õige kaare pinge korral tekitavad kaar ja suruõhk valju heli. Kui heli on vaikne, on kaare
pinge soovitatust madalam. Pinnalõikamise käsipõleti tavaline kaare pinge jääb 35 kuni 50 voldi vahele.

10. Sisselõike sügavust reguleerib liikumiskiirus. Luua saab kuni 25 mm (1 tolli) sügavusi sisselõikeid. Mida sü­gavam on servavahemik, seda suuremad kogemused peavad olema seadme kasutajal. Aeglasel liikumisel
tekivad sügavad sisselõiked ja kiirel liikumisel madalad sisselõiked. Sisselõike laiuse määrab kasutatava
elektroodi laius ja tavaliselt on see elektroodi diameetrist umbes 3,2 mm (1/8 tolli) laiem. Väikse elektroo­diga saab luua laiema sisselõike, võngutades elektroodi küljelt küljele või liigutades seda ringikujuliselt.

11

See leht on sihilikult tühjaks jäetud.

12

JAOTIS 5: VEAOTSING

Probleem Põhjus Lahendus

1. Operaator ei lülitanud enne kaare
süütamist õhujuga sisse või oli
põleti valesti paigutatud.

Suur vaba süsiniku sadestis
servavahemiku alguses.

1. Enne kaare süütamist lülitage
õhuvool sisse. Õhk peab voolama
elektroodi ja töödeldava detaili
vahel.

Ebastabiilne kaar, mistõttu
operaator peab kasutama
aeglast liikumiskiirust isegi
madala sisselõike korral.

Korrapäratu sisselõige,
kaar liigub küljelt küljele ja
elektrood kuumeneb väga
kiiresti.

Ebastabiilne kaar, mille
tulemusel on sisselõike
pind ebaühtlane.

2. Süsinikvarras pole peakomplektis
õiges asendis.

1. Voolutugevus pole kasutatava
elektroodi läbimõõdu puhul piisav
(vt tabelit 2). Madalaim soovitatud
voolutugevus võib küll olla piisav,
kuid see nõuab kasutajalt suure­maid oskusi. Keskmine voolutuge­vus on parem.

1. Protsessi jaoks kasutatakse päripo­laarset keevitusvoolu (DCEN).

1. Käsitsi pinnalõikamise liikumiskii­rus oli liiga väike. Operaator võis
tasakaalu hoidmiseks toetada
käega vastu teist pinda, see on
metallelektroodiga kaarlõikamisel
tavapärane. Kuna pinna õhkkaar­lõikamine süsinikelektroodiga on
palju kiirem kui kaarlõikamine
metallelektroodiga, võib kindas
käe ja töödeldava detaili vaheline
hõõrdumine põhjustada jõnksuvat
liikumist ning elektroodi ja töö­deldava detaili vaheline servavahe
võib selle tulemusel muutuda liiga
suureks, et kaart säilitada.

2. Halb maandusühendus. 2. Kontrollige maandusklambreid

2. Veenduge, et süsinikvarras oleks
põleOtsea soones.

1. Kui olemasolev toiteallikas ei
paku piisavat voolutugevust,
kasutage väiksema läbimõõ­duga elektroodi või ühendage
paralleelselt kaks või enam
toiteallikat.

1. Pinnalõikamise protsessi
jaoks tuleks võimaluse korral
alati kasutada vastupolaarset
keevitusvoolu (DCEP). Kõigi
metallide puhul tuleks kasutada
alalisvoolu elektroode koos
vastupolaarse keevitusvooluga
(DCEP), erandiks on teatud
vasesulamid, nagu Superston ja
Nialite.

1. Operaator peaks seisma
mugavalt, nii et saab käsi vabalt
liigutada ning kindad ei lohise
mööda töödeldavat pinda. Me­haaniliste vahendite kasutamisel
vaadake tabelist 4 (lk 4-24) õigeid
töötingimusi.

ja juhtmeid veendumaks, et
need on õigesti ühendatud.

13

Probleem Põhjus Lahendus

Pinnalõikamisel vaba
süsiniku sadestis erinevatel
sisselõike intervallidel;
metallivalu viimistlemisel
vaba süsiniku sadestis
töödeldud pinna erinevates
punktides.

1. Töödeldaval pinnal oleva elektroo­di lühis. Käsitsi pinnalõikamiselt
juhtub see siis, kui kasutatavat
voolutugevust ja loodavat sisse­lõiget silmas pidades on liikumine
liiga kiire. Mehaaniliste operat­sioonide korral põhjustab seda
liiga suur liikumiskiirus või lameda
kõveraga püsivpinge toiteallika ka­sutamine koos elektroodiga, millel
on väike diameeter (7,9 mm (5/16

1. Kasutage elektroodi ja töödel­dava pinna vahel 15° kuni 70°
nurka. Väiksem nurk suurendab
kaare ala ja vähendab voolutihe­dust. Selle kaare voolutiheduse
vähenemise tõttu tuleb kaare
pikkust oluliselt vähendada, nii
et võib tekkida lühis. Säilitage
õige kaare vahe.

tolli)). Metallivalu viimistlemise
korral põhjustab seda elektroodi
liiga väikese surumisnurga all
hoidmine.

Ebaühtlane sisselõige:
vaheldumisi liiga sügav ja

1. Operaator ei hoidnud kindlat
asendit.

1. Operaator peaks pinnalõikami­seks olema mugavas asendis.

liiga madal.

Servavahemiku külge jääb
räbu.

1. Räbu eemaldamine oli ebapiisav.
Probleemi lahendamiseks säilitage
piisav õhurõhk ja voolukiirus (cfm).
Kui õhusurve jääb vahemikku
550–690 kPa (80 kuni 100 psi) ja
maht on ebapiisav, ei pruugi see
olla piisav kogu räbu tõhusaks
eemaldamiseks.

1. Käsipõleti puhul peab piisava
õhuvoolu tagamiseks kontsent­rilise kaabli komplekti varustava
õhuvooliku minimaalne sisedia­meeter olema 9,5 mm (3/8 tolli).
Automaatsete põletite vooliku
sisediameeter peab olema
vähemalt 12,7 mm (1/2 tolli).
Suunake õhujuga paralleelselt
pinnalõike alale. Ärge eelistage
ühte külge, v.a kui operaator ta­hab vähendada räbu kogunemist
lõike ühele küljele.

14

JAOTIS 6: VARUOSAD

6.01 PÕLETI CSK4000 VARUOSAD

2

1

14

6

3

4

5

9

13

8

11

12

7

PÕLETIPEA VARUOSADE LOEND

Üksus Kirjeldus CSK4000

1 Isolaatorid ja kruvid 94-433-183CSK

2 Hoob ja kruvi 94-476-066CSK

3 Ventiili võrkkaitse 94-104-016

4 Kübarmutrivõti 94-960-001

5 Ainult võrkkaitse 94-104-012

6 Pool ja rõngastihend 94-801-011

7 O-rõngas 94-710-036

8 Ainult pool 94-801-010

9 Ülemine ksaator 94-048-088

10 Pea ja kruvi 94-378-368

11 Põleti korpus 94-103-206

12 Liigendi telg 94-632-094

13 Vedru 94-800-077

14 Käepide 94-370-163

10

1

15

See leht on sihilikult tühjaks jäetud.

16

GARANTII

PIIRATUD GARANTII Arcair garanteerib, et ettevõtte toodetes ei esine materjali ega valmis­tamisega seotud defekte. Kui allpool nimetatud aja jooksul ilmneb, et konkreetne Arcair-i
toode ei vasta sellele garantiile, heastab Arcair pärast vastava teate saamist sellise defekti,
parandades või asendades (Arcair-i ainuotsusel) kõik toote komponendid või osad, mis
Arcair-i hinnangul on defektsed, eeldusel, et toote hoidmisel, paigaldamisel, kasutamisel
ja hooldamisel on järgitud Arcair-i spetsikatsioone, suuniseid, soovitusi ja valdkonna tun­nustatud praktikaid ning toodet pole valesti kasutatud, väärkasutatud, hooletusse jäetud,
muudetud, sellega pole juhtunud õnnetusi, seda pole valesti hooldatud ja/või parandatud,
sh pole toodet jäetud määrimata või pole seda kaitstud ilmastikutingimuste eest, ning pole
kasutatud muude tootjate kui Arcair-i originaalvaruosasid, sh tarvikuid.

SEE ON AINUS GARANTII, MIS ASNEDAB KÕIK MUUD OTSESED VÕI KAUDSED GARAN­TIID, SH GARANTIID MÜÜGIKÕLBLIKKUSE VÕI KINDLAKS OTSTARBEKS SOBIVUSE
KOHTA.

VASTUTUSE PIIRAMINE Arcair ei vastuta ühelgi juhul eriliste ega tegevusest johtuvate

kahjude eest, nagu (loend pole lõplik) ostetud kaupade või asenduskaupade kahjustus
või kaotsiminek või edasimüüja klientide (edaspidi „ostja") teenusekatkestusega seotud
nõuded. Ostja saab kasutada ainult selles dokumendis nimetatud heastamisvahendeid ja
olenemata sellest, kas Arcair vastutus tuleneb lepingust või lepinguga seotud toimingust,
nagu lepingu täitmine või rikkumine, või Arcair valmistatud või Arcair garantii alla kuuluva
toote tootmisest, müümisest, tarnimisest, edasimüümisest või kasutamisest, ning tugineb
lepingule, hooletusele, lepinguvälisele kahjule, garantiile või muule asjaolule, ei ületa Arcair
vastutus ühelgi juhul (v.a kui käesolevas dokumendis pole selgesõnaliselt öeldud teisiti)
toote hinda, mille põhjal vastutus on tekkinud.

GARANTII MUUTUB KEHTETUKS, KUI KASUTATAKSE VARUOSI VÕI TARVIKUID, MIS
VÕIVAD KAHJUSTADA ARCAIR-I MÕNE TOOTE OHUTUST VÕI TOIMIVUST.

GARANTII EI KEHTI, KUI TOODET MÜÜB ISIK, KES POLE SELLEKS VOLITATUD.

Garantii kehtib garantii graakus toodud perioodi jooksul, alates kuupäevast, millal volita­tud edasimüüja annab toote ostjale üle.

Ettevõtte Arcair volitatud remonditeenus peab selle piiratud garantii alusel esitatud re­monditööde tegemise või komponentide asendamise nõuded edastama kolmekümne (30)
päeva jooksul paranduse tegemisest. Selle garantii alusel ei tasuta ühtegi transpordikulu.
Ostja tasub toodete volitatud garantiiteenuse osutajale saatmisega seotud transpordiku­lud. Ostja tagastab kõik tooted enda kulul ja riisikol. See garantii asendab kõik varasemad
ettevõtte Arcair garantiid.

ESAB subsidiaries and representative oces

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Oce
Soa
Tel/Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding & Cutting
GmbHZweigstelle
Langenfeld
Tel.: [phone]
Fax.: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]
ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
San Fernando de Henares
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]
ESAB international AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB AG
Baar
Tel.: [phone]
Fax.: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacic

AUSTRALIA

ESAB South Pacic
Archereld BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tok yo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacic Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors
For addresses and phone numbers
to our distributors in other coun­tries, please visit our home page
www.esab.eu

www.esab.eu

©2015 ESAB Welding and Cutting Products
