ARCAIR CSK4000 Instruction manual [hu]

CSK4000 LEVEGŐS SZÉNÍVES
KÉZI FARAGÓ PISZTOLY

Kezelési kézikönyv

CSK4000

Magyar

(Hungarian)

Változat: AC Kiadás dátuma: Oct 7, 2015 Kézikönyv száma: 89250028HU

NAGYRA ÉRTÉKELJÜK VÁLLALKOZÁSÁT!

Köszönjük, hogy egy Arcair® termék megvásárlása mellett döntött! Megtisztelő,
hogy ügyfeleink között üdvözölhetjük, és mindent meg fogunk tenni, hogy az
iparágban elérhető legjobb szerviz- és támogatási hátteret biztosítsuk Önnek. A
termék mögött kiterjedt garanciánk és globális szervizhálózatunk áll.

Tudjuk, milyen büszke a munkájára, ezért megtisztelőnek érezzük, hogy ezzel a
nagy teljesítményű termékkel hozzájárulhatunk szakmai sikereihez.

Az Arcair több mint 60 éve kínál kiváló minőségű termékeket, amelyekben akkor is
megbízhat, ha a saját hírnevéről van szó.

KIVÁLÓ TÁRSASÁGBA KERÜLT!

Az Arcair az ESAB vállalat vágási termékeinek globális márkája. Vállalatunk
piacvezető innovációival és igazán megbízható, az idő próbáját kiálló termékeivel
emelkedik ki versenytársai közül.

Célunk, hogy fokozzuk termelékenységét, hatékonyságát és hegesztési
teljesítményét, hogy Ön még magasabb szinten végezhesse munkáját. Termékeink
tervezésekor a hegesztőt helyezzük a középpontba, így azok hasznos jellemzőket,
tartósságot, továbbá könnyű és kényelmes használatot szavatolnak.

Mindennél fontosabbnak tartjuk, hogy egyre biztonságosabbá tegyük
a munkakörnyezetet a hegesztési iparban. Legfőbb célunk, hogy
megelégedettséggel és biztonságosan használhassa termékünket. Kérjük,
szenteljen időt a teljes kézikönyv elolvasására, különös tekintettel a biztonsági
óvintézkedésekre.

VIGYÁZAT

!

Arcair® CSK4000 Levegős Széníves Kézi Faragó Pisztoly
Kezelési kézikönyv
Kezelési kézikönyv referenciaszáma: 89250028HU

A kiadást jegyzi:
ESAB Group Inc.
2800 Airport Rd.
Denton, TX. 76208
940-566-2000
www.esab.com/arcair

Copyright © 2015, 2016 ESAB Minden jog fenntartva.

A berendezés telepítése, működtetése vagy szervizelése előtt olvassa el, és értse meg a jelen
kézikönyv teljes szövegét.
Bár a jelen kézikönyvben szereplő információk gyártó legjobb tudását tükrözik, a használatukért nem
tudnak semmilyen felelősséget sem vállalni.

A jelen kiadvány részben vagy egészben történő reprodukálása a kiadó írásos engedélye nélkül tilos.

A kiadó nem vállal és ezúton kizár mindenféle felelősséget mindegyik szerződő fél irányában, minden
olyan veszteségre és kárra vonatkozóan, amely a jelen kézikönyv hibájából vagy hiányosságából
ered, függetlenül attól, hogy a hiba hanyagságra, véletlenre vagy egyéb okokra vezethető vissza.

A nyomtatási anyag van a dokumentum 47X1920
Kiadás dátuma: January 15, 2015
Átdolgozás dátuma: Oct 7, 2015

BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS

KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET.

FIGYELEM

Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem tel­jesen jártas az ívhegesztőés vágó berendezések működtetésében és
biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhe­gesztés-, vágás és faragás óvintézkedései és biztonsági előírásai»
című, 52-529. ismertető füzetünket. NE engedje szakképzetlen sze­mélyzet számára a berendezés összeszerelését, működtetését és
karbantartását. NE kísérelje meg a berendezés összeszerelését és
működtetését azelőtt, hogy elolvasta és teljesen megértette volna a
következőkben leírt utasításokat. Ha nem értené teljesen az utasítá­sokat, kérjük forduljon szállítójához további információért. A beren­dezés összeállításának és működtetésének megkezdése előtt olvas­sa el a biztonsági intézkedéseket.

FELHASZNÁLÓI FELELŐSSÉG

Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak
megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés össze­szerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni.
Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiány­zó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben
ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefo­nos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta.
A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos be­leegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen
használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő
bármely működési hibáért egyedül a berendezés működtetője felel.

!

AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZ-

NÁLATI ÚTMUTATÓT.

VÉDJE ÖNMAGÁT ÉS MÁSOKAT!

Tartalomjegyzék

1. fejezet: BEVEZETÉS ........................................................................................ 1

1.01 Levegős széníves vágás/faragás ...........................................................1

1.02 Előzmények ............................................................................................1

1.03 Alkalmazások ..........................................................................................2

1.04 A "LEGJOBB" most még jobb lett.. .........................................................2

2. fejezet: BIZTONSÁG ÉS EGÉSZSÉG .............................................................3

2.01 Biztonsági óvintézkedések .....................................................................3

3. fejezet: A KÉZIKÖNYV HASZNÁLATA ............................................................ 5

3.01 A KÉZIKÖNYV HASZNÁLATA ................................................................5

3.02 A berendezés kézhezvétele ....................................................................5

4. fejezet: TELEPÍTÉS .......................................................................................... 7

4.01 A hegesztés DC tápkábel és a teljesítmény és a csatlakozó ..................7

4.02 Érték DC vagy AC hegesztő áramforrásokra csatlakozva ......................10

5. fejezet: HIBAELHÁRÍTÁS ................................................................................ 13

6. fejezet: PÓTALKATRÉSZEK............................................................................ 15

6.01 CSK4000 PISZTOLY PÓTALKATRÉSZEI ..............................................15

GARANCIAVÁLLALÁSI NYILATKOZAT....HÁTSÓ BORÍTÓLAP BELSŐ OLDALÁN

1. FEJEZET: BEVEZETÉS

1.01 Levegős széníves vágás/faragás

A levegős széníves eljárás (CAC-A) zika úton távolítja el a fémet, és nem kémiai úton, mint a lángvágás (OFC).
Faragás vagy vágás akkor történik, amikor a szénelektróda és a munkadarab között kialakuló ív nagy hője
megolvasztja a munkadarab egy részét. Ezzel párhuzamosan az íven áthaladó levegő elég gyors ahhoz, hogy
elfújja a megolvadt anyagot.

A levegős széníves eljárásnál nincs szükség oxidációra a vágás fenntartásához, így olyan fémek faragására
és vágására is használható, amelyre a lángvágás nem alkalmas. A levegős széníves eljárással a leggyakoribb
fémek (pl. szénacél, rozsdamentes acél, sokféle rézötvözet és öntöttvas) mindegyike vágható. A fémleválasztási
teljesítmény attól függ, mekkora az olvasztási teljesítmény, és milyen hatékonyan távolíja el a levegőfúvóka az
olvadt fémet. A művelet során a levegőnek el kell távolítania a megolvadt fémet az ívből, mielőtt az olvadék
megszilárdul.

1.02 Előzmények

A levegős széníves faragás az 1940-es években terjedt el, és alapját a széníves faragási eljárás adta. A levegős
széníves faragást Myron Stepath hegesztőmérnök dolgozta ki több tíz méter lapos, repedt, rozsdamentes acél
hegesztési varrat eltávolításához.

Korábban a levegős széníves vágás eltávolította a fej feletti és függőleges elhelyezkedésű hibás varratokat és
szegecsfejeket. A szénív megolvasztotta a fémet, és a megolvadt fém a gravitáció hatására távozott.

Stepath úgy gondolta, hogy egy levegősugár elegendő erőt biztosítana a síkon fekvő fém eltávolításához. Ezért
egyenáramú, negatív elektródájú szénívvel próbálkozott, miközben egy második kezelő egy levegőfúvókán
keresztül levegőt juttatott az ömledékfürdőre. A kísérlet azonban sikertelen volt, mivel az ív stabilitása elmaradt
a szén hegesztőívétől. Stepath ezért egyenáramú, pozitív elektródájú ívet próbált, és az eredmény a széníves
faragás lett.

1948-ban Myron Stepath mutatta be az első levegős széníves pisztolyt a hegesztőipar számára. 1949-ben
Stepath és két társa megalapítja az Arcair vállalatot.

Ezután már nincs szükség két kezelőre. A sűrített levegő áthalad a pisztolyon, és az elektróda mögött lép ki.
Ez az új szerszám időt takarított meg a varratok faragásánál, a repedések eltávolításánál és a hegesztési hibák
javításánál szénacél, ötvözött acél és rozsdamentes acél alapanyagon. Korábban ezeket a feladatok köszörüléssel
vagy forgácsolással lettek végrehajtva.

Napjainkban az alapelv változatlan, de a berendezés tovább tökéletesedett, az eljárás alkalmazási területe pedig
szélesedett.

1

1.03 Alkalmazások

Az ipar rendkívül pozitívan fogadta a levegős széníves faragást és sikerrel alkalmazták és alkalmazzák számos
területen, egyebek között a fémmegmunkálásban, az öntvények végső simító munkálatainál, a vegy- és ola­jiparban, az építőiparban, a bányászatban, valamint az általános javításoknál és karbantartásoknál.

Az Arcair pisztolyokat és elektródákat világszerte széles körben alkalmazzák olyan helyeken, ahol fémek faragá­sa, hornyolása, elválasztása vagy felületről való leválasztása a feladat.

A levegős széníves eljárás exibilis, hatásos és költséghatékony eljárás gyakorlatilag minden fém esetében, úgy­mint a szénacél, rozsdamentes acél és más vasötvözetek; szürke- és temperöntvények, lágyvasak; alumínium;
nikkel; vörösréz ötvözetek és más nemvas fémek.

1.04 A "LEGJOBB" most még jobb lett..

Az Arcair egyedülálló megoldásokat kínál pisztolykábel egységein alkalmazott áram- és levegőcsatlakozásokkal.

A levegős széníves eljárás 1949-es kifejlesztése óta a pisztolyon és a kábelen mindig gumi karmantyú
gondoskodott az áramcsatlakozás elektromos védelméről, hogy ne történjen átívelés a testelt munkafelület felé.
Ennek a karmantyúnak az egyik vége nagy, nyitott és szögletes kialakítású, amely elég helyet ad a tápkábel és
a levegőtömlő csatlakoztatásához. A karmantyú miatt azonban az áramcsatlakozás a testelt munkafelülethez
érhet, ha nincs megfelelően felhelyezve, illetve a csatlakoztatás során a helyén tartva.

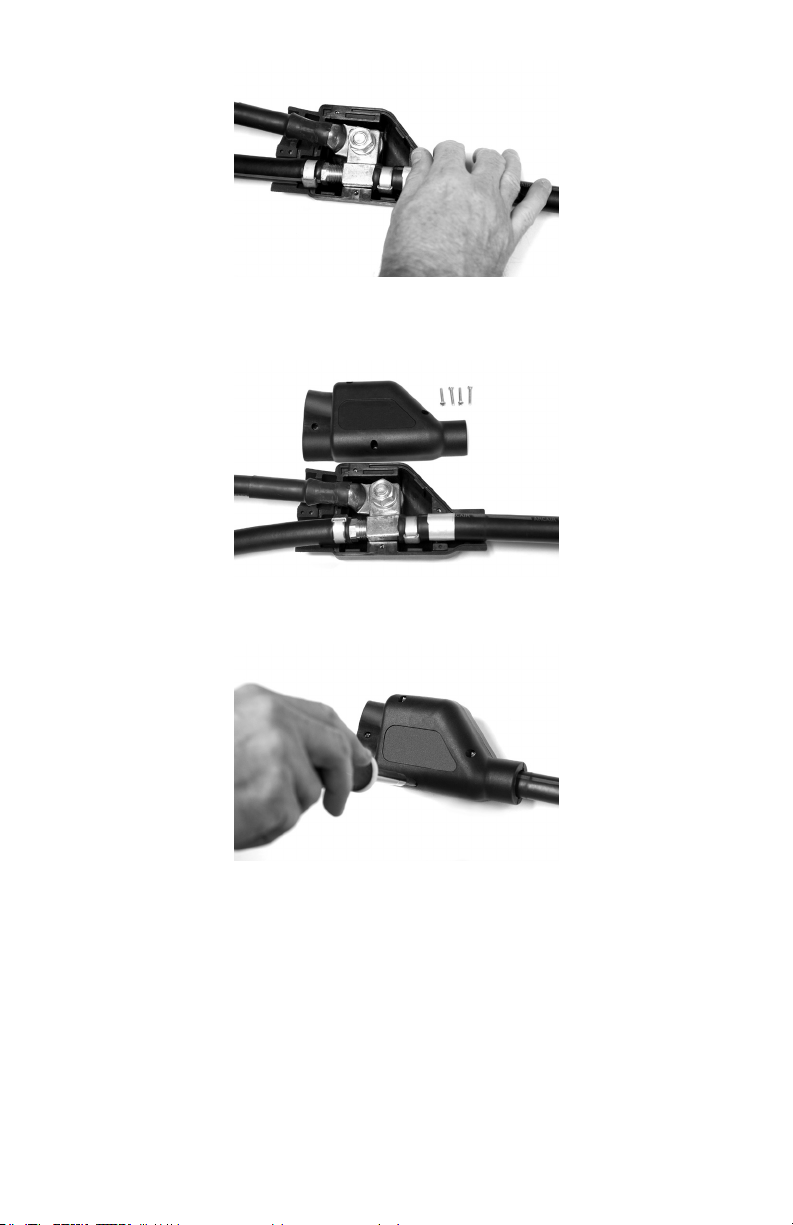

A továbbfejlesztett kivitelű karmantyú így teljesen körülveszi az áram/levegő csatlakozást, kiküszöbölve ezzel
a véletlen átívelés veszélyét. Egy, a villamos tápegységtől jövő 4/0 méretű hegesztőkábelt, valamint egy ¾"
átmérőjű levegőtömlő szerelvényt fogad, biztosítva ezzel az áramot és a sűrített levegőt.

A karmantyú ezen új kivitele fröccsöntéssel készül kemény nylon erősítéssel, amely képes ellenállni a
gyártóüzemekben naponta jelentkező nagy igénybevételeknek.

2

2. FEJEZET: BIZTONSÁG ÉS EGÉSZSÉG

2.01 Biztonsági óvintézkedések

Az ESAB vállalathoz tartozó Arcair márka termékeinek használói kizárólagosan felelősek
azért, hogy a berendezéssel vagy annak közelében dolgozó valamennyi személy betartsa a
vonatkozó biztonsági óvintézkedéseket. A biztonsági óvintézkedéseknek teljesíteniük kell
az adott vágási és fémleválasztási módszerre vonatkozó követelményeket. A munkahelyre
vonatkozó szabványos szabályozások mellett vegye gyelembe a következő javaslatokat is.

Valamennyi munkát olyan képzett szakembernek kell elvégeznie, aki jól ismeri a hegesztő
vagy plazmavágó berendezés működését. A berendezés helytelen működtetése baleset­veszélyes helyzeteket teremthet, ami a gépkezelő sérülését és a berendezés károsodását
eredményezheti.

1. A hegesztő vagy plazmavágó berendezést használó személyeknek ismerniük kell a
következőket:

- működése

- funkciója

- vonatkozó biztonsági óvintézkedések

- vágás és fémleválasztás

2. A kezelőnek gondoskodnia kell arról, hogy:

- jogosulatlan személyek nem tartózkodhatnak a berendezés munkaterében a beren­dezés bekapcsolásakor.

- senki sem védtelen, amikor az ív kisül.

3. A munkadarab legyen:

- legyen megfelelő az adott feladatra

4. Személyi biztonsági eszközök:

- Mindig viselje a javasolt személyi biztonsági felszereléseket, pl. védőszemüveget,
lángálló ruházatot és védőkesztyűt.

- Ne viseljen laza kiegészítőket, pl. sálakat, nyakláncokat, gyűrűket stb., mert ezek bea­kadhatnak vagy égési sérülést okozhatnak.

5. Általános óvintézkedések:

- Lásson el egyértelmű jelöléssel és készítsen elérhető távolságra megfelelő tűzoltó
készülékeket.

Az elektromos berendezéseket újrahasznosító létesítményben
helyezze el!

Az elektromos és elektronikus berendezések hulladékairól szóló
2002/96/EK irányelvre és/vagy elektronikus berendezéseket hasznos
élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni.
Miután ön felel a berendezéseket, az ön feladata, hogy tájékoztatást

szerezzen a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB forgalmazó­hoz.

További információért forduljon az Arcair helyi viszonteladójához.

3

VIGYÁZAT

ÁRAMÜTÉS - Halálos sérülést okozhat.

- A hegesztő egységet a vonatkozó szabványok szerint telepítse és földelje (testelje).

- Ne érjen puszta kézzel, illetve nedves kesztyűvel vagy ruhával az áram alatt álló elekt­romos alkatrészekhez vagy elektródákhoz.

- Szigetelje magát a testeléstől és a munkadarabtól.

- Vegyen fel biztonságos munkavégzési helyzetet.

FÜSTÖK ÉS GÁZOK - Egészségre károsak lehetnek.

- Tartsa a fejét a füsttől távol.

- Alkalmazzon szellőztetést, elszívást az ívnél vagy egyszerre mindkét megoldást, hogy
eltávolítsa a füstöket és gázokat a belélegzés helyéről és a környezetből.

ÍVSUGÁRZÁS - Szem- és bőrsérülést okozhat.

- Védje szemeit és testét. Használja a megfelelő fémleválasztó maszkot és szűrőlencsét,
továbbá viseljen védőruhát.

- Védje a közelben tartózkodókat megfelelő paravánnal vagy függönnyel.

TŰZ VE SZÉLY

- A szikrák (fröcskölés) tüzet okozhat. Emiatt győződjön meg arról, hogy nincs a közel­ben gyúlékony anyag.

ZAJ - A túl erős zaj károsíthatja a hallást.

- Védje hallását. Használjon fülvédő kagylót vagy más hallásvédőt.

- Hívja fel a közelben tartózkodók gyelmét a veszélyekre.

Az ívheg esztés és vá gás sérülést o kozhat Önnek é s másoknak .
Tegyen óvintézkedéseket, ha hegesztést vagy vágást
végez. Tájékozódjon a munkaadó biztonsági gyakorlatáról,
amelynek a gyártó biztonsági adatain kell alapulnia.

ÜZEMZAVAR - Üzemzavar esetén kérje szakértő segítségét.

Telepítés vagy működtetés előtt olvassa el, és értse meg a használati utasítást.

Védje önmagát és másokat!

Ne használja az áramforrást fagyott csövek felolvasztásához.

VIGYÁZAT

FIGYELEM

FIGYELEM

FIGYELEM

4

A Class A besorolású berendezéseket nem lakóövezeti fel­használásra tervezték, ahol az elektromos áramot a kisfe­szültségű közüzemi hálózat biztosítja. Ilyen helyeken a Class
A elekt romágneses ös szeférhetősé g a vezetett és a sugá rzott
zavarjelek miatt nem mindig teljesülhet.

Ez a terméket kizárólag fémleválasztásra terveztük. Minden más
felhasználás személyi sérülést eredményezhet és/vagy a beren­dezés károsodását okozhatja.

Telepítés vagy működtetés előtt olvassa el, és
értse meg a használati utasítást.

!

3. FEJEZET: A KÉZIKÖNYV HASZNÁLATA

!

3.01 A KÉZIKÖNYV HASZNÁLATA

A biztonságos üzemeltetéshez olvassa el a teljes kézikönyvet, beleértve a biztonsági utasí­tásokat és gyelmeztetéseket tartalmazó fejezeteket is.
A kézikönyvben a VIGYÁZAT, FIGYELEM, VESZÉLY és MEGJEGYZÉS jelzőszavakkal találkozhat.
Fordítson különös gyelmet az ilyen fejlécek alatti információkra. Ezeket a speciális magya­rázatokat egyszerűen felismerheti a következőkről:

MEGJEGYZÉS!

Olyan művelet, eljárás vagy háttérinformáció, amelyet külön ki kell hang­súlyozni, illetve amely hasznos a rendszer hatékony működése szempon­tjából.

FIGYELEM

!

!

Olyan eljárás, amely ha nem követik pontosan, a berendezés károsodását
eredményezheti.

VIGYÁZAT

Olyan eljárás, amely ha nem követik pontosan, a gépkezelő vagy a kezelési
területen tartózkodó más személyek sérülését eredményezi.

VESZÉLY

Azt jelenti, hogy azonnali veszélyt, amely, ha nem kerülik el, azonnali,
súlyos személyi sérülést vagy halált.

A jelen kézikönyv elektronikus példányát díjmentesen le is töltheti Acrobat PDF formátum­ban az Arcair vállalat alábbi weboldaláról
http://www.esab.com/arcair

3.02 A berendezés kézhezvétele

Amikor kézhez veszi a berendezést, ellenőrizze a hiánytalanságát a számla alapján, és
győződjön meg arról, hogy nem károsodott szállítás közben. Ha bármilyen sérülést talál,
azonnal értesítse a fuvarozót, és nyújtson be kárigényt. Részletes információk a kárigények­ről és a hibákról a kézikönyv hátsó borítólapján felsorolt régiókra és helyekre vonatkozóan.

5

Ez az oldal szándékosan maradt üresen.

4. FEJEZET: TELEPÍTÉS

4.01 A hegesztés DC tápkábel és a teljesítmény és a csatlakozó

Típusok cikksz.: 61-088-007 és 61-088-010

Kövesse ezeket az utasításokat, amikor közvetlenül köti a DC hegesztő tápkábelt és a sűrítettlevegő-vezetéket a
hegesztőpisztoly csuklós kábelszerelvényén található áram- és levegőcsatlakozóra.

1. Vegye ki a pisztoly és kábel egységet a kartonból, és tegye egyenes, nem csavart helyzetben a munkapadra
vagy a padlóra.

2. Igazítsa úgy az öntött karmantyút, hogy hozzáférjen a négy (4) csavarhoz a 4-1. ábra szerint.

4-1. ábra:

3. Használjon lapos fejű csavarhúzót a négy (4) csavar eltávolításához. Emelje fel az öntött karmantyú felső
felét az egységről.

4-2. ábra: 4-3. ábra:

4. Helyezzen el úgy egy ½"-13 x 1" hatlapfejű csavart, hogy a menete átmenjen a DC áramforrás kábelének
krimpelt saruján és a csuklós kábelszerelvény áram- és levegőcsatlakozóján. A csavar fejének a krimpelt
saru lapos feléhez kell illeszkednie, ahogy a 4-4. ábrán látható.

5. Helyezzen egy ½" rugós alátétet a csavarmenetekre, és kezdjen el becsavarni egy ½"-13 anyát a szerelvény
felé.

7

4-4. ábra:

6. Igazítsa vissza a sárgaréz áram- és levegőcsatlakozót a karmantyú alsó felébe.

4-5. ábra:

7. Nyomja felfelé mutatóujjával a csavart, és rögzítse le a berendezést.

4-6. ábra:

8. Emelje fel az egységet a karmantyú alsó felétől a stabil rögzítéshez. Ügyeljen arra, hogy a krimpelt saru ne
mozduljon el a végső meghúzás közben.

4-7. ábra:

9. Csavarja a 3/8" csőmenetes szerelvénnyel ellátott betápláló sűrítettlevegő-vezetéket az áram- és levegő­csatlakozóra. Ennek a csatlakozásnak villáskulccsal meghúzott szorosságúnak kell lennie.

8

4-8. ábra:

10. Helyezze vissza a helyére a kábelszerelvényt a DC hegesztő tápkábellel és levegőtömlővel együtt a kar­mantyú alsó felébe.

4-9. ábra:

11. Tegye vissza a karmantyú felső felét a helyére, és rögzítse a 3. lépésben eltávolított négy csavarral (4).

4-10. ábra:

12. Az egység ezzel fémleválasztó alkalmazásban történő használatra kész.

9

4.02 Érték DC vagy AC hegesztő áramforrásokra csatlakozva

MUNKADARAB

!

A faragó alkalmazásokhoz általában 60 voltnál nagyobb kapocsfeszültségű, háromfázisú hegesztő áramforrások
használatosak, hogy az áramkörben jelentkező feszültségesés ne jelentsen problémát.

1. Csatlakoztassa a pisztoly csuklós kábelére kötött hegesztő tápkábelt a (DCEP vagy AC) villamos tápegység
pozitív kapcsára. Lásd 4-11. ábra.

2. Csatlakoztassa a villamos tápegység negatív kapcsára kötött hegesztő tápkábelt a munkadarabra.

SŰRÍTETT LEVEGŐ

TÁPELLÁTÁS

(FELCSERÉLT POLARITÁSÚ)

ELEKTRÓDA KÁBEL

DCEP vagy AC

KONCENTRIKUS KÁBEL

(–)

MUNKADARAB KÁBEL

Art# A-13069HU

(+)

SZÉNELEKTRÓDÁKAT

PISZTOLY

4-11. ábra:

3. Kapcsolja be az áramellátást és a levegőellátást a faragópisztoly és a kábelszerelvény számára.

4. A pisztolyszelep nyitott helyzetében állítsa a levegőnyomást a pisztolyon 551,6 kPa (80 psi) és 690 kPa (100
psi) közé. Nagyobb nyomás is használható, ám ez nem teszi hatékonyabbá a fém eltávolítását.

5. Nyomja le a pisztolyon található kart a levegős széníves elektróda szenes részének pisztolyba helyezéséhez.
Vörösréz bevonatú szén használata esetén a csupasz szén végnek ki kell nyúlnia a pisztolyból. Ez az a hely,
ahol az ív át fog húzni a szén és a munkadarab között. Lásd 4-12. ábra.

VIGYÁZAT

A szén elektromos úton FELFORRÓSODIK ezen a ponton.

10

PISZTOLY

PISZTOLYFEJEK (+)

KILÓGÁS 17,8 cm (7") MAX.

VÖRÖSRÉZ VISSZARAKÓDÁS

3/4" - 2"

LEVEGŐ 80 PSI

MINDIG AZ ELEKTRÓDA ALATT

ELMOZDULÁS

MUNKADARAB (-)

4-12. ábra:

ELEKTRÓDA

Art# A-13070HU

6. Tartsa az elektródát a 4-12. ábrán látható módon, úgy, hogy legfeljebb 178 mm (7") rész nyúljon ki a
pisztolyból. Ennek a kinyúlásnak alumínium esetében 76,5 mm (3") nagyságúnak kell lennie.

7. Állítsa be a hegesztőáramot (állandó áram) vagy feszültséget (állandó feszültség) a használt villamos
tápegység típusától függően az alkalmazott szénátmérőhöz javasolt áramtartományhoz. Lásd a 4-1.
táblázatot.

4-1 táblázat: Javasolt áramtartományok (AMP) a széles körben használt elektródatípusokra és -méretekre

Elektróda átmérő DC elektróda DCEP AC elektróda AC AC elektróda DCEN

in (mm) min. - max. min. - max. min. - max.

1/8 (3,2) 60 - 90

5/32 (4,0) 90 - 150

N/A

3/16 (4,8) 200 - 250 200 - 250 150 - 180

1/4 (6,4) 300 - 400 300 - 400 200 - 250

5/16 (7,9) 350 - 450 N/A

3/8 (9,5) 450 - 600 350 - 450 300 - 400
1/2 (12,7) 800 - 1000
5/8 (15,9) 1000 - 1250
3/4 (19,1) 1250 - 1600

1 (25,4) 1600 - 2200

N/A

3/8 (9,5) LAPOS 250 - 450
5/8 (9,5) LAPOS 300 - 500

11

8. Az ív begyújtása előtt kapcsolja be a levegőáramlást. Tartsa a pisztolyt 45˚ és 60˚ közötti munkaszögben,
úgy, hogy az elektróda az elmozdulási irányával ellentétesen dőljön. A levegőfúvóka az elektróda és a
munkadarab között helyezkedik el, és megfelelő erővel fúj ki minden olvadt fémet a vágási horonyból.

9. Érintse az elektródát noman a munkadarabnak az ív létrehozásához. Ha az ív létrejött, ne húzza vissza
az elektródát. Megfelelő ívfeszültséget tartva az ív és a sűrített levegő működése nagy hanggal jár. Ha
a működés nem jár zajjal, az ívfeszültség a javasolt üzemi feltételek alatt található. Kézi faragópisztoly
használatakor normál esetben 35-50 V ívfeszültség mérhető.

10. A horony mélysége az elmozdulási sebességgel szabályozható. Legfeljebb 25 mm (1") mély hornyok készít­hetők. Minél mélyebb azonban a horony, annál nagyobb gyakorlatot igényel a művelet. A kis elmozdulási
sebességek nagy, a nagy elmozdulási sebességek pedig kis mélységű hornyokat eredményeznek. A horony
szélességét a használt elektróda mérete határozza meg, és tipikusan 3,2 mm (1/8") értékkel nagyobb
annak átmérőjénél. Szélesebb horony kis elektródával és körkörös vagy ide-oda történő mozgatással
alakítható ki.

12

5. FEJEZET: HIBAELHÁRÍTÁS

Probléma Ok Megoldás

Nagy szénlerakódás a horony
kezdetén.

Ha az ív instabil, a gépkezelőnek
kevésbé mély hornyokban is kis
elmozdulási sebességgel kell
dolgoznia.

Szabálytalan horony, amelyben
az ív ide-oda ugrál a két oldal
között és az elektróda gyorsan
felforrósodik.

Az ív időszakos működése
egyenetlen felszínű hornyot
eredményez.

1. A kezelő vagy elfelejtette
bekapcsolni a levegősugarat
az ív begyújtása előtt, vagy a
pisztoly elhelyezése nem volt
megfelelő.

2. A szénpálca nincs megfelelően
elhelyezve a fejegységben.

1. Az áramerősség nem elég a
használt elektródaátmérőhöz
(lásd 2. táblázat). A legalacso­nyabb javasolt áramerősség
elégséges lehet ugyan, ám
nagyobb tapasztalatot követel
a kezelőtől. A közepesen nagy
áram jobb.

1. Az eljárás DCEN (negatív
elektróda) megoldással volt
használatos.

1. Az elmozdulási sebesség túl
kicsi manuális faragásban.
Elsősorban fedett fémíves
hegesztésnél a kezelő másik
munkadarabra támaszkodhat
a kezével, hogy megőrizze
egyensúlyát. Mivel a levegős
széníves faragás sokkal
gyorsabb a bevontelektródás
ívhegesztésnél, a kesztyűs kéz
és a munkadarab közötti aka­dozó csúszás léphet fel, ami
akkora hézagot eredményez
az elektróda és a munkadarab
között, amely már túl nagy az
ív fenntartásához.

2. Rossz testcsatlakozás. 2. Ellenőrizze a testelő csipeszek és

1. Az ív begyújtása előtt be kell
kapcsolni a levegőt, hogy
áramoljon az elektróda és a
munkadarab között.

2. Győződjön meg arról, hogy a
szénpálca pontosan illeszkedik a
pisztolyfej hornyába.

1. Ha a kívánt áramerősséget a
rendelkezésre álló villamos
tápegység nem tudja biztosítani,
használjon eggyel kisebb át­mérőjű elektródát, vagy kössön
párhuzamosan több hegesztő
áramforrást.

1. Hacsak lehetséges, a faragási
műveletet DCEP (pozitív elektró­da) üzemmódban kell végezni.
Az egyenáramú elektródák DCEP
(pozitív elektróda) üzemmód­ban használatosak valamennyi
fémen, néhány olyan vörösréz
ötvözet kivételével, mint a
Superston és a Nialite.

1. A kezelőnek kényelmes pozíció­ban kell állnia, úgy, hogy karjait
akadálytalanul használhassa és
kesztyűi ne csússzanak a mun­kadarabon. Gépesített berendezés
használata esetén tanulmányozza
a 4. táblázatot (4-24 oldal) a helyes
üzemi körülmények tekintetében.

vezeték(ek) helyes csatlakozását.

13

Probléma Ok Megoldás

Faragásnál távolítsa el a szénle­rakódásokat a horony különböző
hoszain, míg betéttisztításnál
távolítsa el a szénlerakódásokat
a tisztított felület különböző
helyein.

Rendellenes horony: túl nagy,
azután túl kis mélység.

A horony széleihez tapadó salak.

1. Rövidre zárt elektróda a mun­kadarabon. Manuális faragás­nál ez az alkalmazott árame­rősséghez és a kialakított
horony mélységéhez képest
túl nagy elmozdulási sebesség
eredménye. Gépesített műve­leteknél ennek oka a túl nagy
elmozdulási sebesség, illetve

1. 15-70° közötti elektróda-mun­kadarab szöget alkalmazzon. A
kisebb szög nagyobb átívelési
felületet ad és csökkenti az
áramsűrűséget, emiatt pedig ad­dig kell csökkenteni az ívhosszat,
amíg rövidzárlat nem keletkezik.
Tartson megfelelő hézagot az
ívnél.

a kis átmérőjű elektródához
7,9 mm (5/16") használt lapos
görbéjű, állandó feszültségű
áramforrás. Betéttisztítás ese­tén ennek oka a túl kis tolási
szöggel tartott elektróda.

1. A kezelő bizonytalan volt. 1. A kezelőnek kényelmes pozíciót
kell felvennie faragás közben.

1. A salak kihordása nem volt

megfelelő. A probléma elhárí­tásához biztosítson megfelelő
levegőnyomást és térfoga­táramot (cfm). Előfordulhat,
hogy az 550-690 kPa (80-100
psi) levegőnyomás nem szál­lítja el megfelelően az összes
salakot, ha a térfogatáram
elégtelen.

1. A megfelelő mennyiség biztosí­tásához koncentrikus kábelsze­relvényt tápláló levegőtömlő
minimálisan szükséges belső át­mérője 9,5 mm (3/8") manuális
pisztolyok esetén. Automatikus
pisztolyokhoz a tömlő minimális
belső átmérője 12,7 mm (1/2").
Irányítsa a légfúvókát a
faragási területtel párhuzamos
helyzetbe. Ne tüntesse ki az
egyik oldalt, hacsak nem cél a
reve minimálisra csökkentése a
vágás egyik oldalának erősebb
használatával.

14

6. FEJEZET: PÓTALKATRÉSZEK

6.01 CSK4000 PISZTOLY PÓTALKATRÉSZEI

2

1

14

6

3

4

5

9

13

8

11

12

7

PISZTOLY PÓTALKATRÉSZEINEK JEGYZÉKE

Elem Leírás CSK4000

1 Szigetelő elemek és csavarok 94-433-183CSK

2 Kar és csavar 94-476-066CSK

3 Szelepfedél 94-104-016

4 Fedélhez való kulcs 94-960-001

5 Csak tető 94-104-012

6 Huzaldob és O-gyűrűk 94-801-011

7 O-gyűrű 94-710-036

8 Csak huzaldob 94-801-010

9 Felső kar 94-048-088

10 Fej és csavar 94-378-368

11 Pisztolytest 94-103-206

12 Zsanércsap 94-632-094

13 Rugó 94-800-077

14 Fogantyú 94-370-163

10

1

15

Ez az oldal szándékosan maradt üresen.

16

GARANCIAVÁLLALÁSI NYILATKOZAT

KORLÁTOZOTT GARANCIA: Az Arcair garanciát vállal arra, hogy termékei gyártási
és anyaghibáktól mentesek. Amennyiben a jelen garancia hatálya alá eső hiba
jelentkezne az ESAB termékeire érvényes alább megadott időszakban, az Arcair az
erről szóló értesítés alapján - annak megállapítása után, hogy a termék tárolása,
telepítése, működtetése és karbantartása az Arcair előírásai, útmutatásai, javasla­tai és az elismert ipari gyakorlat szerint történt, és az ok nem helytelen használat,
önhatalmú javítás, hanyagság, átalakítás, baleset, nem megfelelő ápolás és/vagy
karbantartás (ideértve a kenés hiányát és az időjárási behatásokkal szembeni vé­delmet is), nem eredeti Arcair alkatrészek és fogyóelektródák használata—kijavítja,
és ehhez saját hatáskörében eldönti, hogy ehhez az általa hibásnak ítélt kompo­nenseket, vagy alkatrészeket vagy a komplett terméket cseréli.

JELEN GARANCIA KIZÁRÓLAGOS ÉRVÉNYŰ ÉS MINDEN MÁS KÖZVETLEN
VAGY KÖZVETETT GARANCIA HELYÉBE LÉP, IDEÉRTVE AZ ÖSSZES ÉRTÉKESÍT­HETŐSÉGI GARACIÁT, ILLETVE ADOTT FELADATRA TÖRTÉNŐ ALKALMASSÁ­GOT IS.

A FELELŐSSÉG KORLÁTOZÁSA: Az Arcair semmilyen körülmények között nem

vállal felelősséget olyan különleges és következményes károkért, ide érve, de
nem kizárólagosan értve ez alatt a megvásárolt és kicserélt áruk károsodása vagy
tönkrementele, illetve a viszonteladók ügyfelei (az alábbiakban „vásárló") által az
üzemmenet megszakadásából eredő kárigények. A vásárló itt megadott jogorvos­lati lehetőségei kizárólagosak, és az Arcair vállalat felelőssége bármilyen szerződés
tekintetében, illetve az azzal kapcsolatos tevékenységekre és a teljesítésekre vagy
azok elmaradására, továbbá az Arcair által biztosított vagy felszerelt termékek
gyártására, értékesítésére, kiszállítására, viszonteladására vonatkozóan, bármilyen
szerződésen kívül okból, hanyagságból, közvetlen károkozásból vagy bármilyen
garanciából eredően nem haladhatja meg a felelősség alapjául szolgáló termék
árát, hacsak a jelen dokumentumban ettől eltérő értelmű rendelkezés nem szere­pel.

JELEN GARANCIA ÉRVÉNYÉT VESZTI OLYAN PÓTALKATRÉSZEK VAGY TARTO­ZÉKOK HASZNÁLATA ESETÉN, AMELYEK KEDVEZŐTLENÜL BEFOLYÁSOLHAT­JÁK BÁRMELY ARCAIR TERMÉK BIZTONSÁGÁT VAGY TELJESÍTMÉNYÉT.

JELEN GARANCIA ÉRVÉNYTELEN, HA A TERMÉKET NEM HIVATALOS VISZONT­ELADÓ ÉRTÉKESÍTI.

A garancia a garanciális időszak időtartamára érvényes attól a dátumtól kezdve,
amikor a hivatalos viszonteladó leszállítja a termékeket a vásárlónak.

A korlátozott garancia hatálya alá eső garanciális javításra és cserére vonatkozó
igényeket hivatalos Arcair javítóműhelyhez kell eljuttatni, legfeljebb harminc (30)
nappal a javítás esedékességén belül. A jelen garancia semmilyen szállítási költsé­get nem foglal magában. A termékek hivatalos garanciális javítóhelyre juttatásával
járó szállítási költségeket a vevő viseli. A visszaküldött árucikkekért a vevő vállal
felelősséget, és ő viseli a visszaküldés költségeit. Jelen garancia a Arcair valameny­nyi korábbi garanciáját hatályon kívül helyezi.

ESAB subsidiaries and representative oces

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Oce
Soa
Tel/Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding & Cutting
GmbHZweigstelle
Langenfeld
Tel.: [phone]
Fax.: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]
ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
San Fernando de Henares
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]
ESAB international AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB AG
Baar
Tel.: [phone]
Fax.: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacic

AUSTRALIA

ESAB South Pacic
Archereld BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tok yo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacic Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors
For addresses and phone numbers
to our distributors in other coun­tries, please visit our home page
www.esab.eu

www.esab.eu

©2015 ESAB Welding and Cutting Products
