Cuprins

Conținutul cutiei 4

Pregătire pentru utilizarea dornei 4

Reguli de siguranță în timpul zborului 4

Instalarea și încărcarea bateriei 4

Protecția bateriei 5

Telecomandă 5

Instalarea camerei 10

Salvarea fotograilor și a videoclipurilor 10

Mișcări pe toate axele 11

Întreținere 12

Înlocuirea palelor deteriorate 12

Zbor telecomandat 13

Informații despre siguranță 14

Îngrijirea dronei Arcade 14

Specicații 15

Depanare 15

Dronă “Arcade”

Drona Arcade vă oferă posibilitatea de a ignora limitele și de a vă juca într-un mod

complet nou. Cu o distanță de operare de 80 de metri, nimic nu vă oprește să vă duceți drona unde doriți. Dați frâu liber creativității cu mișcările radicale pe toate

axele pe care le puteți face cu drona dvs.

Notă: Schemele sunt generale, dar acest manual a fost elaborat special pentru drona dvs.

Page 3

Vă rugăm să citiți cu atenție acest manual înainte de utilizare. Conținutul cutiei

– Dronă + Cameră – Telecomandă – Manual de utilizare – Baterie pentru dronă – Pale de rezervă – Cablu de încărcare USB – Cablu de transfer cameră – SD card de 4 GB

Pregătire pentru utilizarea dronei

1. Încărcați complet bateria și introduceți-o în dronă. Apoi, introduceți bateriile necesare în telecomandă.

A se vedea Instalarea și încărcarea bateriei.

2. Asigurați-vă că în zona de decolare / zbor nu se aă oameni sau alte obstacole.

3. Apăsați butonul de pornire de pe telecomandă (un beep), împingeți joystick-ul din stânga în sus și înapoi în jos (două beep-uri) și, când ledul se oprește din clipit, este pregătită de utilizare.

4. Împingeți încet spre înainte joystick-ul din stânga (accelerație), iar drona va decola.

Reguli de siguranță în timpul zborului

– Pentru a evita sufocarea, păstrați piesele mici departe de copii. – Asigurați-vă că împingeți cu atenție în sus joystick-ul de accelerație în timpul decolării, pentru a evita să loviți pe

cineva cu drona.

– Deconectați bateria de la dronă după utilizare și apoi, opriți telecomanda. – Nu așezați bateria lângă temperaturi înalte sau lângă o sursă de căldură. – Pentru a evita rănirea sau avarierea, asigurați-vă că drona zboară la cel puțin 2 metri distanță de oameni sau obstacole. – Dacă este utilizată de un copil, asigurați-vă că acesta este supravegheat de un adult. Asigurați-vă că drona este

văzută clar permanent.

- Opriți întotdeauna telecomanda și drona atunci când nu le utilizați.

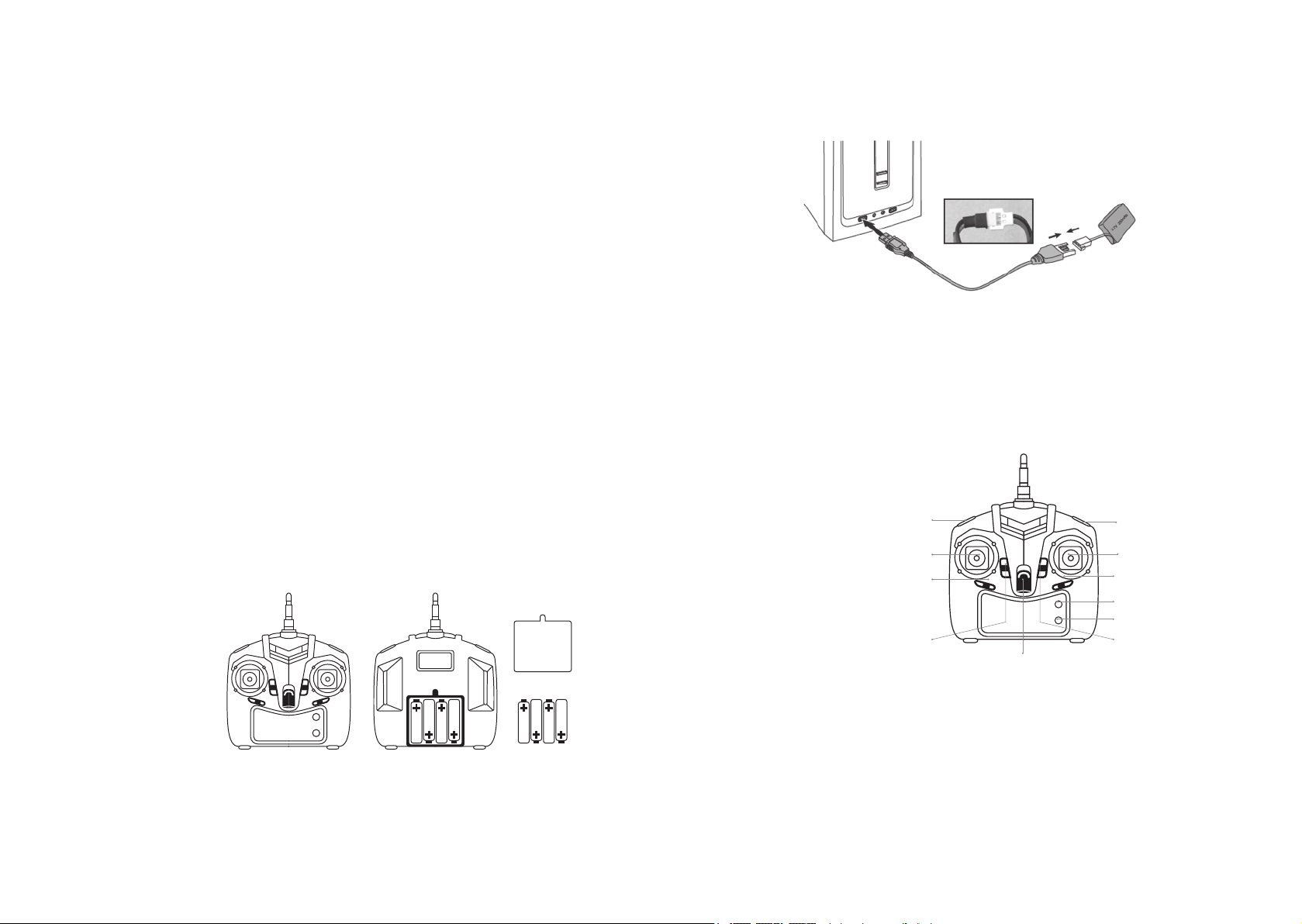

Instalarea și încărcarea bateriei

Telecomandă

A - Capac baterie B - Detalii baterie (4 x AA)

Dronă

Îndepărtați bateria din dronă. Când bateria este complet deconectată, introduceți conectorul bateriei în cablul USB de încărcare, care trebuie introdus într-un calculator / Mac, laptop sau încărcător USB. Ledul roșu de pe USB se va aprinde în timpul încărcării și se va stinge când bateria este complet încărcată și gata de utilizare.

Protecția bateriei

Drona Arcade este dotată cu o protecție de tensiune joasă, adică, atunci când bateria ajunge la capacitate mică, sistemul de control programat va opri alimentarea electrică a rotoarelor. Când se întâmplă acest lucru, reîncărcați complet bateria înainte de a utiliza drona. Când palele se blochează, pentru a evita avarierea, sistemul de control va opri alimentarea electrică a rotoarelor.

Telecomandă

a) Selectarea vitezei b) Joystick accelerație / stânga c) Cursor înclinare B d) Cursor înclinare A e) Buton de pornire f) Cursor înclinare D g) Cameră foto h) Cameră video i) Cursor înclinare C j) Joystick dreapta / direcție k) Led aprins / stins

h g f

Pentru a instala bateriile în telecomandă:

Îndepărtați cu atenție șurubul din partea de sus a capacului de baterie, îndepărtați capacul și introduceți 4 baterii de

1.5V AA, conform polarității indicate.

Notă: bateriile nu sunt incluse. Asigurați-vă că bateriile (AA) sunt instalate corect, sub supravegherea unui adult. Nu amestecați baterii noi cu baterii

vechi sau de tipuri diferite.

4 5

Page 4

Prezentare generală a telecomenzii

Telecomanda dronei Arcade se poate utiliza în 2 moduri: Modul 1 (implicit) Joystick-ul din stânga controlează rotirea pivotantă, iar joystick-ul din dreapta

controlează zborul lateral.

Modul 2 Joystick-ul din stânga controlează zborul lateral, iar joystick-ul din dreapta

controlează rotirea pivotantă.

Pentru a comuta între cele două moduri ale telecomenzii, apăsați și țineți apăsat butonul modului de control până când auziți un sunet de beep.

Joystick-uri de zbor pe telecomandă

Mod 1:

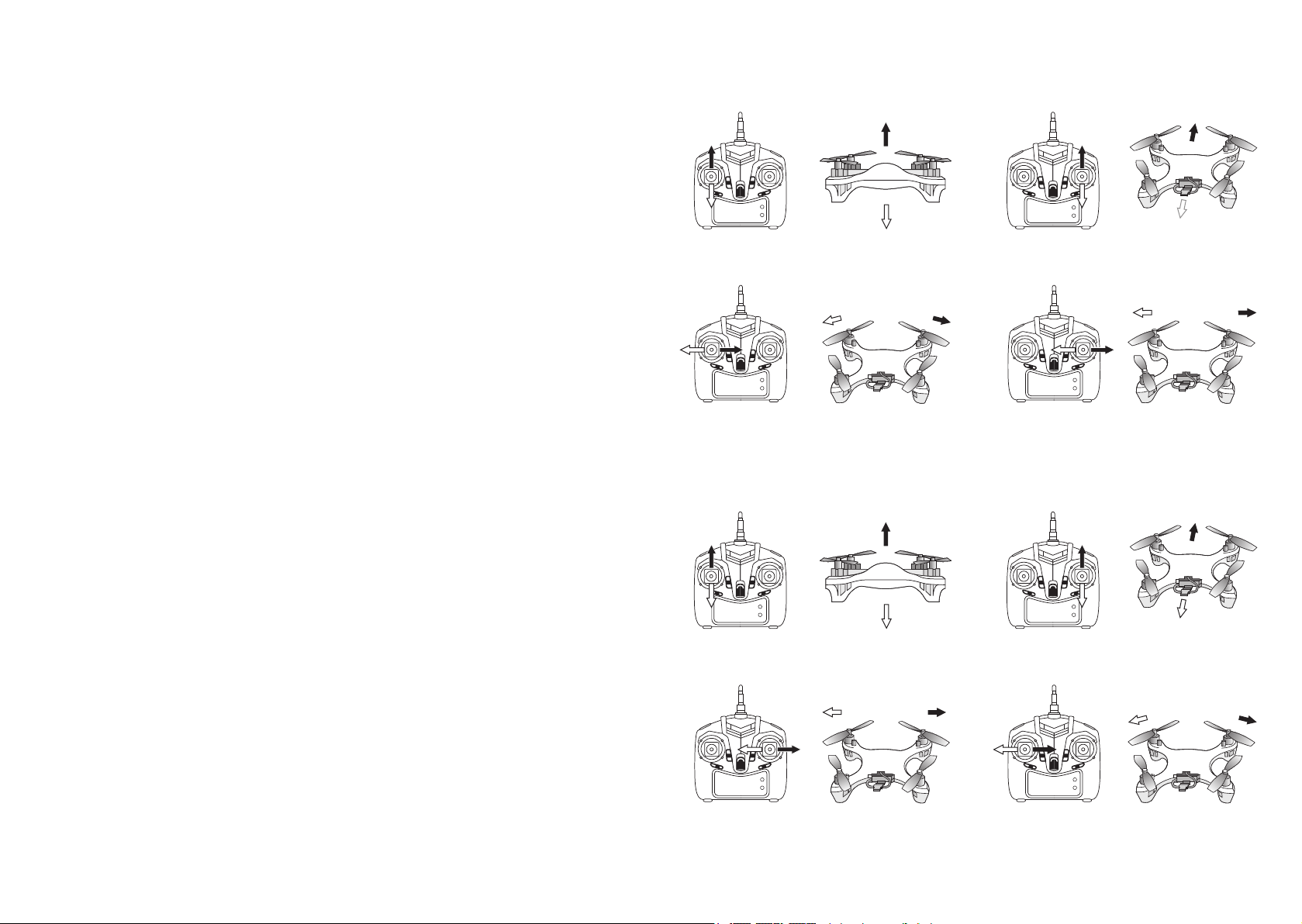

Sus și jos

Ridicare

Înainte și înapoi

Înainte

Drona Arcade are trei viteze diferite programate. Puteți utiliza aceste trei setări de viteză cu ajutorul butonului de selectare a vitezei. Apăsați până când auziți 1 beep pentru viteza 1 (încet), 2 beep-uri pentru viteza 2 (mediu) și 3 beep-uri pentru viteza 3 (rapid). Viteza 3 este necesară pentru manevrele de mișcare pe toate axele (a se vedea Mișcare pe toate axele (Flip & roll)).

Drona Arcade are o funcție de auto-trim (reglaj n al echilibrului tuturor rotoarelor). Utilizați această funcție dacă drona dvs. Arcade nu planează în poziție de echilibru. Pentru auto-trim la toate rotoarele, porniți drona, așezați-o pe o suprafață dreaptă și porniți telecomanda (împingeți în sus butonul de pornire) în timp ce țineți apăsat butonul Auto-trim.

Joystick accelerație / stânga: În modul 1, rotire pivotantă sus / jos, stânga / dreapta.

În modul 2, zbor lateral sus / jos, stânga / dreapta.

Joystick direcție /dreapta: În modul 1, zbor lateral sus / jos, stânga / dreapta.

În modul 2, rotire pivotantă sus / jos, stânga / dreapta.

Cursor înclinare A: Reglați poziția de accelerație Cursor înclinare B: În modul 1, se folosește pentru reglaj n manual al rotirii pivotante stânga / dreapta.

În modul 2, se folosește pentru reglaj n manual pentru zbor lateral stânga / dreapta.

Cursor înclinare C: În modul 1, se folosește pentru reglaj n manual al zborului lateral stânga / dreapta.

În modul 2, se folosește pentru reglaj n manual al rotirii pivotante stânga / dreapta.

Cursor înclinare D: se folosește pentru reglaj n manual al zborului spre înainte / înapoi, în modurile 1 și 2.

Comenzi cu led / Butonul modului de control:

– Apăsați o dată pentru funcția de alternare aprindere / stingere leduri. – Apăsați și țineți apăsat până când auziți un beep pentru a alterna între modurile Te lec ome nzi i.

Notă: funcțiile de cameră foto și cameră video sunt explicate în secțiunea Instalarea camerei.

Coborâre

Rotire stânga și rotire dreapta

Rotire stânga

Rotire dreapta

Spre stânga și spre dreapta

Notă: când drona este orientată cu fața în jos, comenzile sunt inversate.

Mod 2:

Sus și jos

Ridicare

Coborâre

Înainte și înapoi

Zbor lateral stânga

Înapoi

Zbor lateral dreapta

Înainte

Înapoi

Spre stânga și spre dreapta

Zbor lateral stânga

Zbor lateral dreapta

Rotire stânga și rotire dreapta

Rotire stânga

Rotire dreapta

Notă: Vă rugăm să vă asigurați că ați citit complet și că ați înțeles cum funcționează joystick-urile de zbor atât pentru modul 1 cât și pentru modul 2. Este recomandat să învățați ambele moduri pentru a evita avarierea în timpul zborului dar și pentru satisfacția utilizatorului.

6 7

Page 5

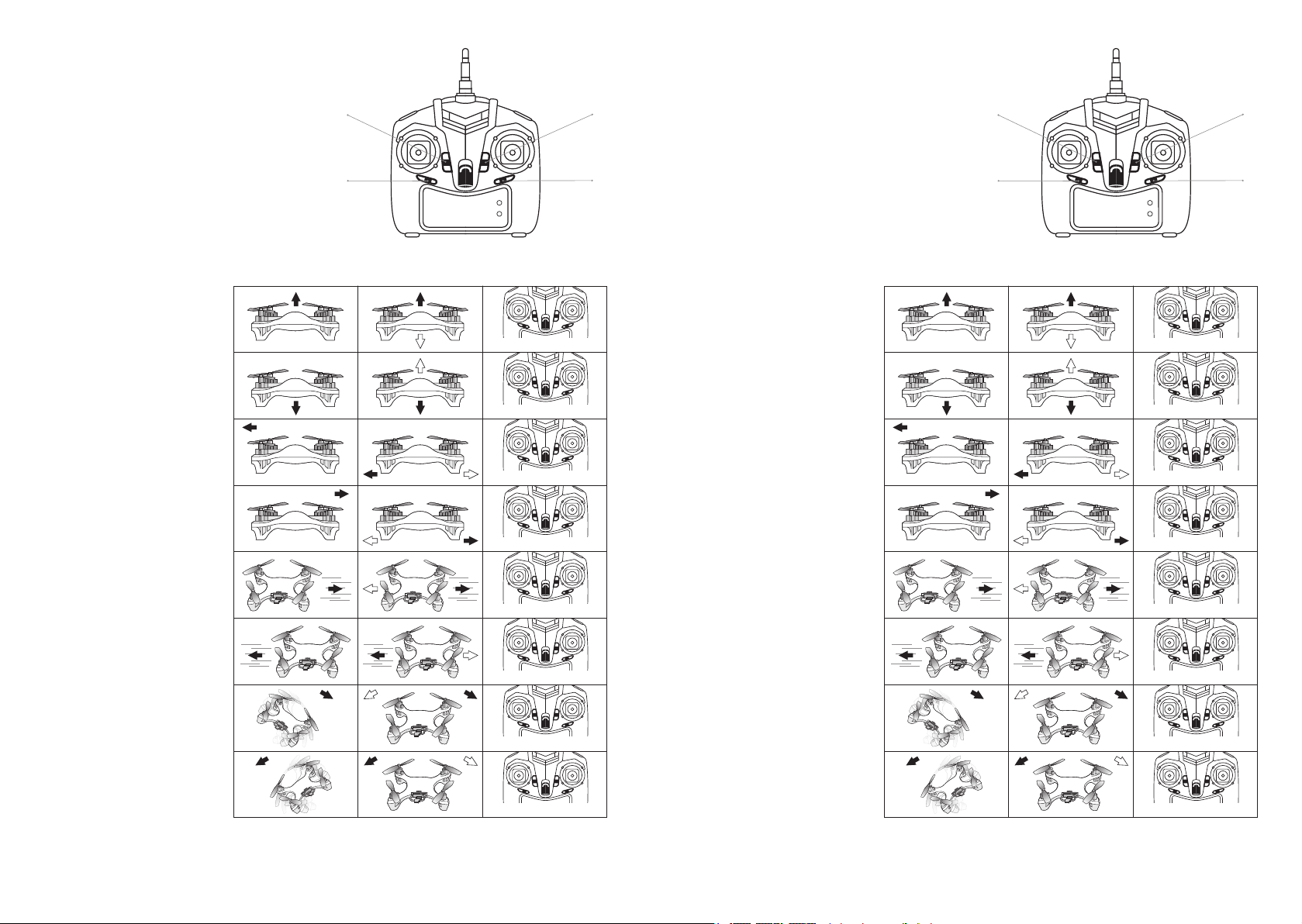

Funcțiile telecomenzii – reglarea înclinării

Mod 1:

a) Reglaj n în sus / în jos b) Reglaj n rotire stânga / dreapta c) Reglaj n înainte / înapoi d) Reglaj n spre stânga /dreapta

Mod 2:

a) Reglaj n în sus / în jos

b) Reglaj n spre stânga /spre dreapta

c c) Reglaj n înainte / înapoi d) Reglaj n rotire stânga /dreapta

Înclinare:

Înclinare în jos

Înclinare în sus

Înclinare spate

Înclinare înainte

Înclinare stânga

În față

În sus

În jos

În spate

Înclinare:

În sus

Înclinare în jos

În jos

Înclinare în jos

Înclinare în sus

În față

Înclinare în sus

Înclinare spre spate

Înclinare în spate

În spate

Înclinare în spate

Înclinare spre față

Înclinare în față

Înclinare stânga

Înclinare dreapta

Înclinare rotire stânga

Înclinare rotire dreapta

Înclinare dreapta

Înclinare rotire stânga

Înclinare rotire dreapta

Notă: cel mai bine este să înclinați manual drona Arcade în timp ce planează. Notă: cel mai bine este să înclinați manual drona Arcade în timp ce planează.

8 9

Page 6

Instalarea camerei

Pasul 1: introduceți un micro SD card în mufa de pe partea laterală a camerei. Asigurați-vă că stă

Pasul 2: găsiți cablul mic (negru, verde și alb) și introduceți-l în mufa albă de pe cameră. Pasul 3: așezați camera în spatele dronei și apăsați cei doi conectori în suporturi.

vertical și împingeți-l complet pentru a-l xa.

Utilizarea camerei foto și a camerei video

– Pentru a face fotograi apăsați butonul (Figura 1) o dată iar ledul roșu va indica faptul că este făcută o fotograe. – Pentru a înregistra video apăsați butonul (Figura 2) o dată iar ledul roșu va clipi, indicând că, camera a început să lmeze. – Pentru a opri înregistrarea, apăsați din nou, o dată, butonul, și, când ledul roșu se stinge, înseamnă că s-a oprit din înregistrat.

Mișcare pe toate axele (Flip & roll)

Acum, că ați învățat regulile fundamentale de zbor, sunteți pregătit să vă testați abilitățile. Alegeți modul cu viteza a treia și începeți să învățați cum să mișcați drona pe toate axele și cum să stăpâniți complet acrobatica aeriană.

Pentru aceasta, selectați modul cu viteza cea mai mare; pentru detalii, consultați Funcțiile telecomenzii. Declanșatorul din stânga sus controlează modurile de viteză; dacă-l apăsați veți schimba nivelul de viteză al dronei: viteza 1 (implicită), viteza 2 (două beep-uri) și viteza 3 (trei beep-uri). Pentru o mișcare pe toate axele, apăsați de două ori declanșatorul de sus, și asigurați-vă că drona se aă la cel puțin 3 metri distanță de sol, și împingeți repede joystick-ul de zbor din dreapta (direcția), în orice direcție pentru ca drona să se miște pe toate axele. Când manevra s-a încheiat, stabilizați drona. Este recomandat să apăsați încă o dată declanșatorul pentru a reveni la modul de viteză 1.

Notă: mișcările pe toate axele pot  diferite, în funcție de Modul de control setat pe telecomandă (Modul 1 și 2). Consultați secțiunea de Prezentare a telecomenzii pentru aceste instrucțiuni.

Mod 1:

Mișcare pe toate axele spre stânga

Mișcare pe toate axele spre înainte Mișcare pe toate axele spre înapoi

Mișcare pe toate axele spre dreapta

Mod 2:

Salvarea fotograilor și a videoclipurilor

Pasul 1: utilizați cablul USB de transfer cameră, livrat în cutie, pentru a conecta camera la calculator / laptop. Pasul 2: după conectare, aceasta poate declanșa e un scurt mesaj automat e va  nevoie să-l deschideți

din “My Computer”.

Pasul 3: deschiderea aparatului va așa două foldere “Photos” (Fotograi) și “Videos” (Videoclipuri), fotograile

vor  în format JPEG iar videoclipurile în format AVI.

Notă: dacă șierele nu sunt rulate, este posibil să e necesar să le convertiți sau să descărcați un alt program software. Orice program software suplimentar, instalat, este pe riscul dvs.

10 11

Mișcare pe toate axele spre stânga

Mișcare pe toate axele spre înainte Mișcare pe toate axele spre înapoi

Mișcare pe toate axele spre dreapta

Page 7

Întreținere

1. Ștergeți drona cu o cârpă moale, uscată și curată.

2. Evitați avarierea ireparabilă și nu folosiți drona pe timp de ploaie sau în apropierea apei.

3. Vericați drona și accesoriile de avarii. Dacă descoperiți defecțiuni, nu utilizați drona decât după ce înlocuiți piesele defecte.

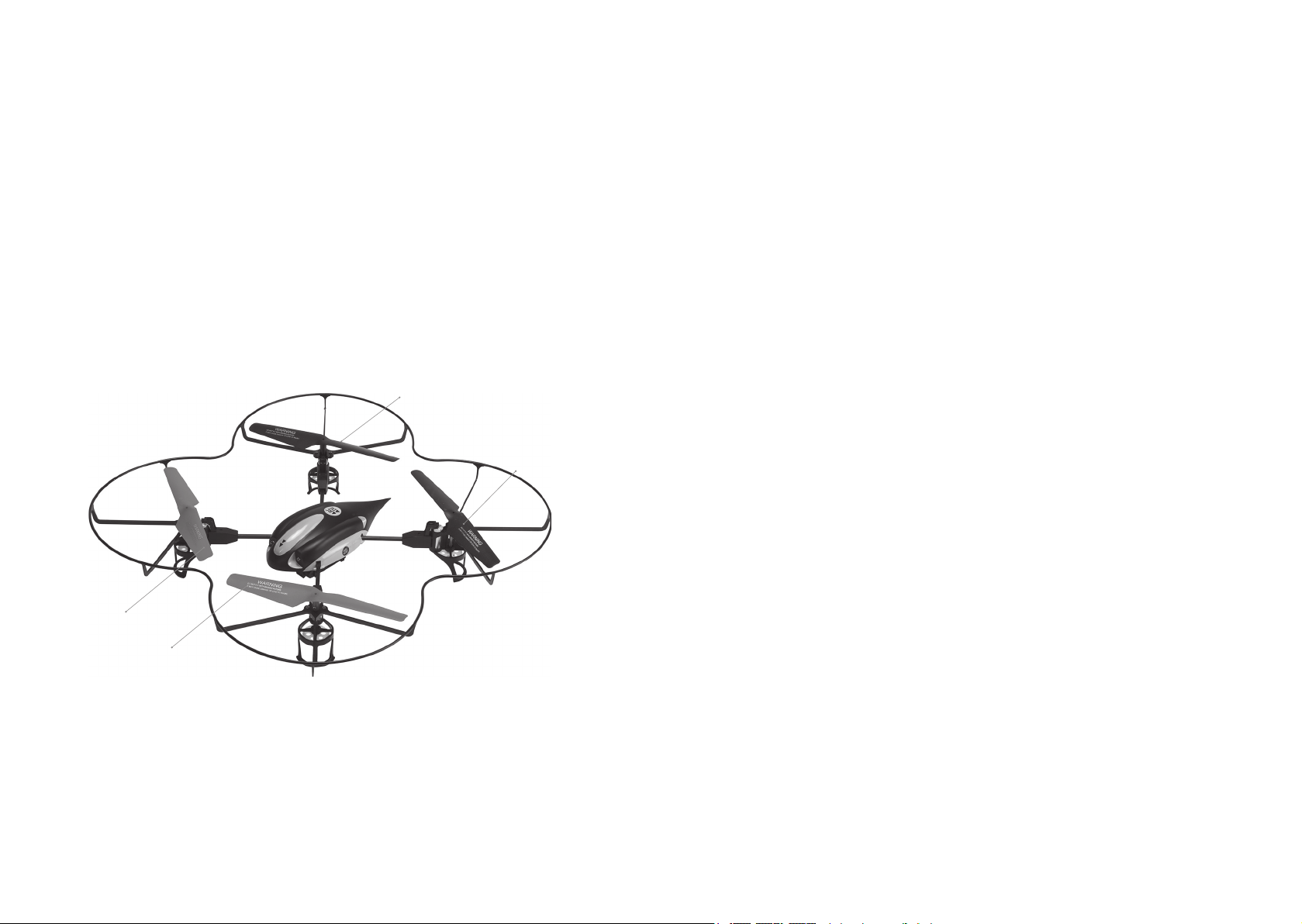

Înlocuirea palelor deteriorate

Drona dvs. este livrată cu patru pale de schimb. Cele patru pale sunt împărțite în două forme diferite. Acestea sunt setul A și setul B, și ecare este diferențiat vizibil prin pictogramele de sub ecare pală. Înainte de a monta o pală de schimb, vericați pictograma A sau B atât de sub pala defectă cât și de sub cea de schimb, pentru a vă asigura că se potrivesc.

Pentru a înlocui o pală, îndepărtați cu atenție șurubul și trageți-l în sus și va ieși din motor. Apoi, schimbați pala deteriorată cu cea nouă, așezând-o peste acul de motor, împingeți-o în jos și montați la loc șurubul. Asigurați-vă că intră perfect pe poziție, împingând-o din nou la nal și rotiți-o manual cu degetul, pentru a verica dacă se rotește corect.

Aparat de zbor telecomandat: zbor responsabil

Această dronă este o jucărie, dar acest lucru nu înseamnă că nu trebuie să aveți grijă atunci când o pilotați, atât în interior cât și în exterior. Dacă drona dvs. are o cameră atașată, sau dacă este pilotată din motive comerciale, legislația britanică prevede că drona dvs. va  tratată ca orice alt aparat de zbor. Aceasta înseamnă că există anumite norme pe care trebuie să le respectați atunci când vă jucați cu drona dvs. – pentru siguranța dvs. și a celorlalți:

1. Atunci când vă jucați cu drona, sunteți complet responsabil de dronă.

2. Trebuie să puteți vedea permanent drona atunci când o pilotați.

3. Pentru că dvs. controlați drona, dvs. trebuie să vă asigurați că aceasta nu cade pe oameni sau alte obiecte.

4. Străzile rezidențiale și centrele orașelor sunt exemple de zone aglomerate. Dronele trebuie ținute departe de zonele aglomerate, la cel puțin 150 de metri distanță.

5. Mențineți drona la minim 50 de metri distanță de orice autovehicul, clădire sau structură, sau de orice persoană, indiferent dacă se aă singură sau în grup – indiferent de înălțimea dronei dvs.

6. Autoritatea Aviației Civile trebuie informată dacă intenționați să utilizați imaginile lmate cu drona dvs. pentru a câștiga bani.

7. Nu pilotați drona în apropierea unui aerodrom sau aeroport sau lângă instalații electrice, cum sunt stâlpii.

Nu uitați: legislația britanică a aviației există pentru a vă proteja pe dvs. și pe toți ceilalți, și există consecințe grave dacă încălcați aceste legi, inclusiv posibilitatea de răspundere penală.

Pentru mai multe informații despre acest subiect și informații despre cum puteți pilota drona în siguranță, vizitați:

www.caa.co.uk/uas

Drona dvs. are o cameră, ceea ce înseamnă că trebuie să cunoașteți și legislația de protecție a datelor, care există în Marea Britanie.

În conformitate cu legislația de protecție a datelor (legea de protecție a datelor din 1998), trebuie obținut acordul ecărei persoane care este ținta unei înregistrări video pentru a-i prelucra datele sale personale în mod corect. Dacă o înregistrare implică alți indivizi decât subiecți principali, atunci, în unele circumstanțe, imaginile altor indivizi pot reprezenta date personale iar regimul de protecție a datelor se poate aplica, mai ales dacă videoclipul redă informații de semnicație biogracă pentru individul în cauză. Totuși, dacă înregistrarea are loc într-un loc public, faptul că un trecător este prins în fundalul unui lm și că poate  identicat de persoane care îl cunosc, aceasta nu înseamnă că imaginea conține date personale și nu este necesar acordul pentru a posta videoclipul pe YouTube sau pentru a-l încorpora într-o resursă educațională deschisă (Open Educational Resource (OER)).

Dacă doriți să citiți mai multe despre legea de protecție a datelor, sau dacă doriți să aați mai multe despre cum vă inuențează, vizitați www.legislation.gov.uk/ukpga/1998/29/contents

Vă rugăm să vericați normele și legislația locală înainte de a pilota drona.

12 13

Page 8

Informații despre siguranță

– Distanța de control trebuie redusă dacă drona Arcade sau telecomanda nu este complet încărcată. – Dacă drona se avariază, încetați imediat să o utilizați. – Îndepărtați bateriile din telecomandă dacă nu o utilizați mai multe zile. – Nu atingeți drona în timp ce zboară, pentru a evita să vă răniți. – Nu atingeți motorul în timpul utilizării sau imediat după utilizare, pentru a evita să vă ardeți. – Asigurați-vă că zona înconjurătoare este lipsită de oameni și obstacole înainte de a pilota drona. – Nu este potrivită pentru copii mai mici de 14 ani. Copiii trebuie supravegheați permanent de un adult.

- Asigurați-vă că palele de schimb sunt prinse corect pentru a evita funcționarea defectuoasă sau daunele materiale. – Nu aruncați piesele produsului la coșul de gunoi. Toate piesele trebuie predate la centrul local de reciclare.

Îngrijirea dronei Arcade

Vă rugăm SĂ NU

– udați drona Orbit CAM – deschideți drona Orbit CAM pentru că nu conține piese care să poată  reparate de utilizator – expuneți drona Orbit CAM la temperaturi extreme sau la schimbări rapide de la erbinte la rece sau invers

Vă rugăm SĂ

– curățați drona Orbit CAM cu o cârpă uscată și moale și fără detergenți

Depanare

Lungimea cablului 600 mm

Capacitatea bateriei 500 mAh

Durată de încărcare Maxim 1.5 ore

Durată de joacă Maxim 7 minute

Frecvență 2.4 GHz

Baterii 4 x AA

Dimensiunile dronei H60 x W295 x D295 (mm)

Greutatea dronei 97 g

Depanare

Dacă întâmpinați probleme cu drona Arcade, aterizați-o în siguranță, opriți telecomanda și deconectați cu atenție bateria. Utilizarea și funcționarea acestei drone depășește puterea noastră de control. Garanția dronei este limitată numai la

defectele de fabricație sau de material. Vă rugăm să vă asigurați că utilizați acest produs cu maximă atenție și grijă permanent. Nu putem  trași la răspundere pentru daune cauzate dvs. sau altor persoane.

Aceasta nu inuențează drepturile dvs. legale.

Vă rugăm să nu încercați să deschideți acest produs. În interiorul lui nu există piese care să poată  reparate de utilizator; mai ales dacă produsul dvs. include o baterie neînlocuibilă, nu încercați să accesați sau să îndepărtați bateria pentru că vă puteți răni și produsul se poate defecta.

Orice încercare de a deschide produsul sau de a efectua reparații anulează garanția.

Sperăm că acum aveți toate informațiile de care aveți nevoie pentru a începe dar, dacă întâmpinați probleme, vă rugăm să ne contactați la: [email protected]

Ne cerem scuze pentru neplăcerile cauzate de diferențele minore din acest manual, care pot apărea ca urmare a îmbunătățirii și dezvoltării produsului.
