ARCA PIXELfast 25 FC SUN, PIXELfast 31 FC SUN, PIXELfast 26 FCX SUN User guide

CENTRALE MURALE PE GAZ

INSTALARE, INTRETINERE SI

UTILIZARE

PIXELfast 25 FC SUN
PIXELfast 31 FC SUN
PIXELfast 26 FCX SUN

IMPORTANT

PRIMA APRINDERE A CENTRALEI SI OMOLOGAREA GARANTIEI TREBUIE
EFECTUATE DE UN TEHNICIAN AUTORIZAT

AVERTISMENTE

Prezentul manual constituie parte integrantă şi esenţială a produsului şi există In dotarea fiec\ărei centrale.
Citiţi cu atenţie avertismentele cuprinse în acest manual, intrucât ele furnizează indicaţii importante cu privire la siguranţa în instalare,
utilizare şi intreţinere. Instalarea centralei trebuie efectuată în condiţii de respectare a normelor în vigoare, conform instrucţiunilor
fabricantului şi de către personal autorizat. După îndepărtarea tuturor ambalajelor, asiguraţi-vă că produsul este integru. În caz de
indoieli în acest sens, nu utilizaţi aparatul şi adresaţi-vă furnizorului.
IMPORTANT: această centrală serveşte la încălzirea apei la o temperatură inferioară celei de fierbere la presiune atmosferică; ea trebuie
racordată la o instalaţie de incălzire şi / sau la o reţea de distribuţie a apei calde compatibilă cu performanţele şi puterea sa. Acest aparat
trebuie utilizat doar în scopul pentru care a fost special prevăzut. Orice altă utilizare trebuie considerată improprie şi, prin urmare,
periculoasă, motiv pentru care fabricantul nu poate fi răspunzător pentru eventualele daune cauzate de utilizări necorespunzătoare,
greţite sau neraţionale.
Nu obstrucţionaţi grilele de aspiraţie sau de evacuare a aerului.
Nu stropiţi centrala cu apă sau alte lichide.
Nu sprijiniţi pe centrală niciun obiect.
Nu depozitaţi recipiente cu substanţe inflamabile în imediata apropiere a centralei.
Nu curătati centrala cu substante inflamabile.
Folosirea unor aparate care utilizează energie electrică impune respectarea unor reguli fundamentale, cum ar fi:

a) nu atingeţi aparatul cu părţi ale corpului ude sau când sunteţi desculţi;
b) nu trageţi de cablurile electrice;
c) nu permiteţi utilizarea aparatului de către copii sau de către persoane neautorizate;
d) cablul de alimentare şi siguranţele fuzibile nu trebuie înlocuite de utilizator, ci de un tehnician autorizat. În

cazul în care simţiti miros de gaz, nu acţionaţi intreruptoarele electrice. Deschideţi uţile şi ferestrele. lnchideţi robinetele de gaz. Toate
avertismentele care urmează sunt destinate personalului autorizat pentru instalarea şi intervenţia asupra produselor marcii ARCA
Intreţinerea curentă şi eventualele reparaţii ale produselor vor trebui efectuate de către un centru de asistentă autorizat ARCA, utilizând

exclusiv piese de schimb originale.

Utilizaţi numai tubu laturi de evacuare a gazelor de a rdere şi accesorii elect rice o mologate ARCA.
Omologarea centralelor al căror cod PIN este inscris în prezentul manual face referire la sistemul de evacuare a gazelor de ardere.
Utilizarea oricărui alt accesoriu compromite siguranţa în funcţionare a instalaţiei de incălzire şi duce la pierderea garanţiei. ARCA nu este
răspunzătoare pentru daunele provocate persoanelor şi bunurilor în caz de nerespectare a avertismentelor şi modalităţilor de instalare. În
caz de instalare defectuoasă, centrul de asistenţă aut orizat ARCA este obligat să nu efectueze punerea în funcţiune a centralei înainte de a fi
înlocuite toate părtile instalate fără respectarea prezentelor avertismente, normativelor şi legilor în vigoare.
Înainte de a efectua orice operaţiune de curătare sau de intreţinere, deconectaţi aparatul de la reţeaua de alimentare cu energie electrică
sau acţionaţi intreruptorul aparatului şi/sau organele de inchidere.
Inainte de a efectua orice interventie care necesită demontarea arzătorului sau deschiderea uţilor de vizitare, deconectaţi aparatul de la
sursa de curent şi inchideţi robinetele de gaz.
Înainte de înlocuirea unei siguranţe fuzibile sau efectuarea oricărei alte intervenţii la circuitul electric, deconectaţi aparatul de la sursa de

curent.

în cazul efectuării unor lucrări la coţurile de fum, opriti centrala; odată terminate lucrările, solicitaţi unor persoane autorizate să verifice
dacă evacuarea gazelor de ardere este eficientă.
Siguranţa electrică a centralei este asigurată numai dacă aceasta este racordată la o instalaţie eficientă de impământare, executată
conform normelor în vigoare. Verificarea acestei condiţii fundamentale trebuie efectuată de personal autorizat, intrucât fabricantul nu este
răspunzător pentru daunele cauzate de lipsa unei legări la pământ eficiente a centralei.
Verificaţi ca instalaţia electrică să corespundă puterii cerute de aparat.
Pentru alimentarea centralei nu este admisă utilizarea de adaptori, prize multiple sau prelungitoare; este prevăzută utilizarea unui
întreruptor conform normelor de siguranţă în vigoare.
Asiguraţi-vă că conducta de evacuare a supapei de siguranţă a centralei este racordată la o canalizare. În caz contrar, intervenţia
supapelorde siguranţă ar putea inunda localul în care este instalată centrala şi de acest lucru nu este răspunzător fabricantul. Asiguraţi­vă că ţevile instalaţiei nu sunt utilizate ca prize de legare la pământ pentru alte instalaţii: pe lângă faptul că nu sunt potrivite pentru această

utilizare, ar putea provoca daune grave aparatelorcuplate la aceasta.
Controlaţi faptul că:

a) etanţeitatea internă şi externă a instalaţiei de alimentare cu gaz;
b) debitul de gaz este cel cerut de puterea centralei;
c) tipul de gaz este cel pentru care este echipată centrala;
d) presi u nea de a limenta re cu gaz est e cupri nsă int r e valo rile ins crise pe plăcu ţ a cen tralei;
e) instalaţia de gaz este dimensionată şi dotată cu toate dispozitivele de siguranţă şi control prescrise de normele în

vigoare.

OBSERVATIE: În timpul funcţionării, datorită randamentului Inalt al acestei centrale, este posibil să se formeze un văl

de abur la terminalul tubulaturii de evacuare a gazelor de ardere.

2

CUPRINS

AVERTISMENTE 2

1. CARACTERISTICILE TEHNICE ŞI DIMENSIUNILE 4

1.1. Dimensiunile 4

1.2. Schema hidraulică 4

1.3. Diagrama Inălţimii de pompare disponibile în instalaţia de incălzire 4

1.4. PIXELfast 25 FC SUN, PIXELfast 31 FC SUN: componentele 5

1.5 PIXELfast 26 FCX SUN: componentele 6

1.6. Datele tehnice 7

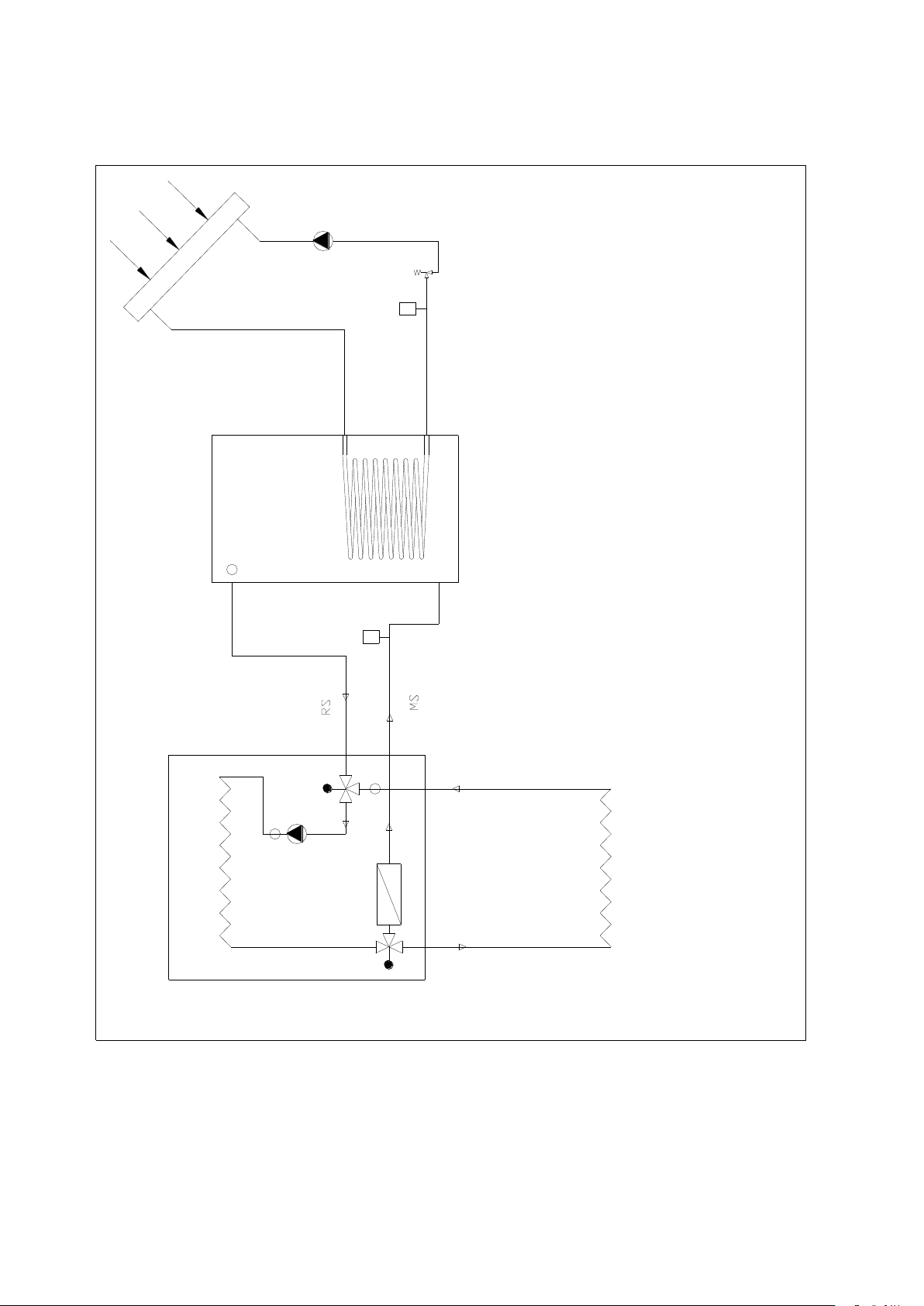

1.7. Schema hidraulica functionala 8

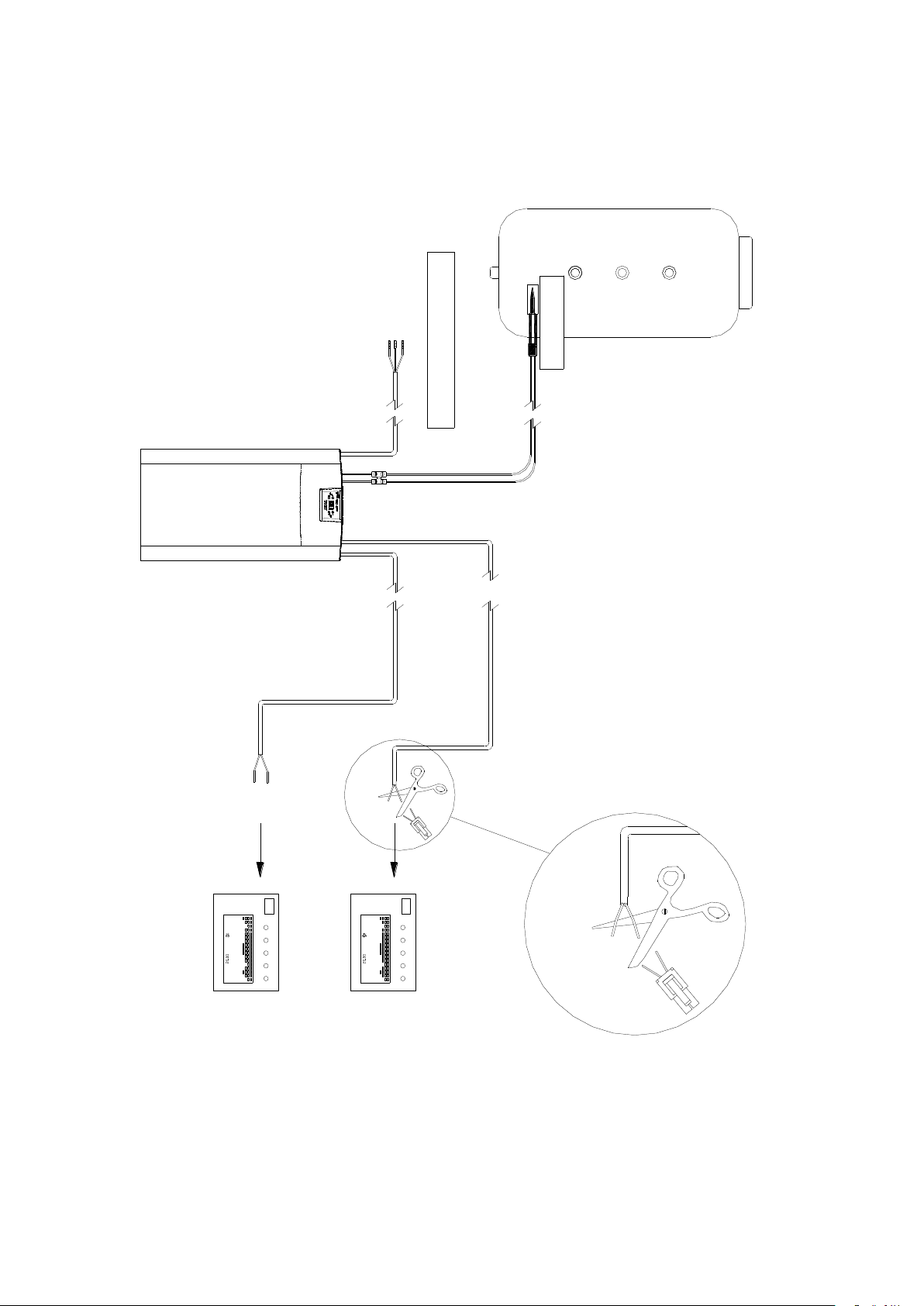

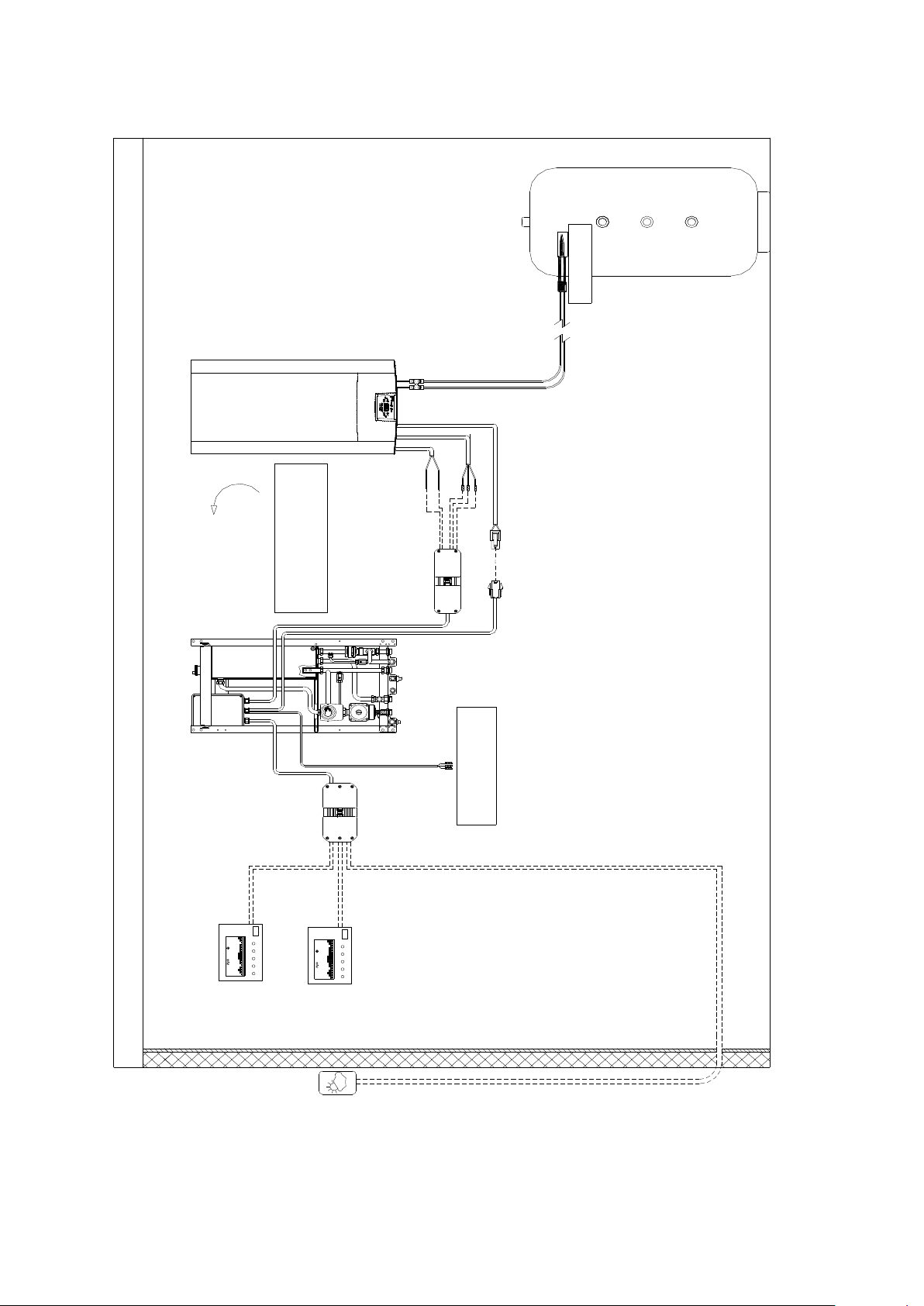

1.8. Schema conexiunilor electrice intre rezervorul de acumulare şi cazan 9

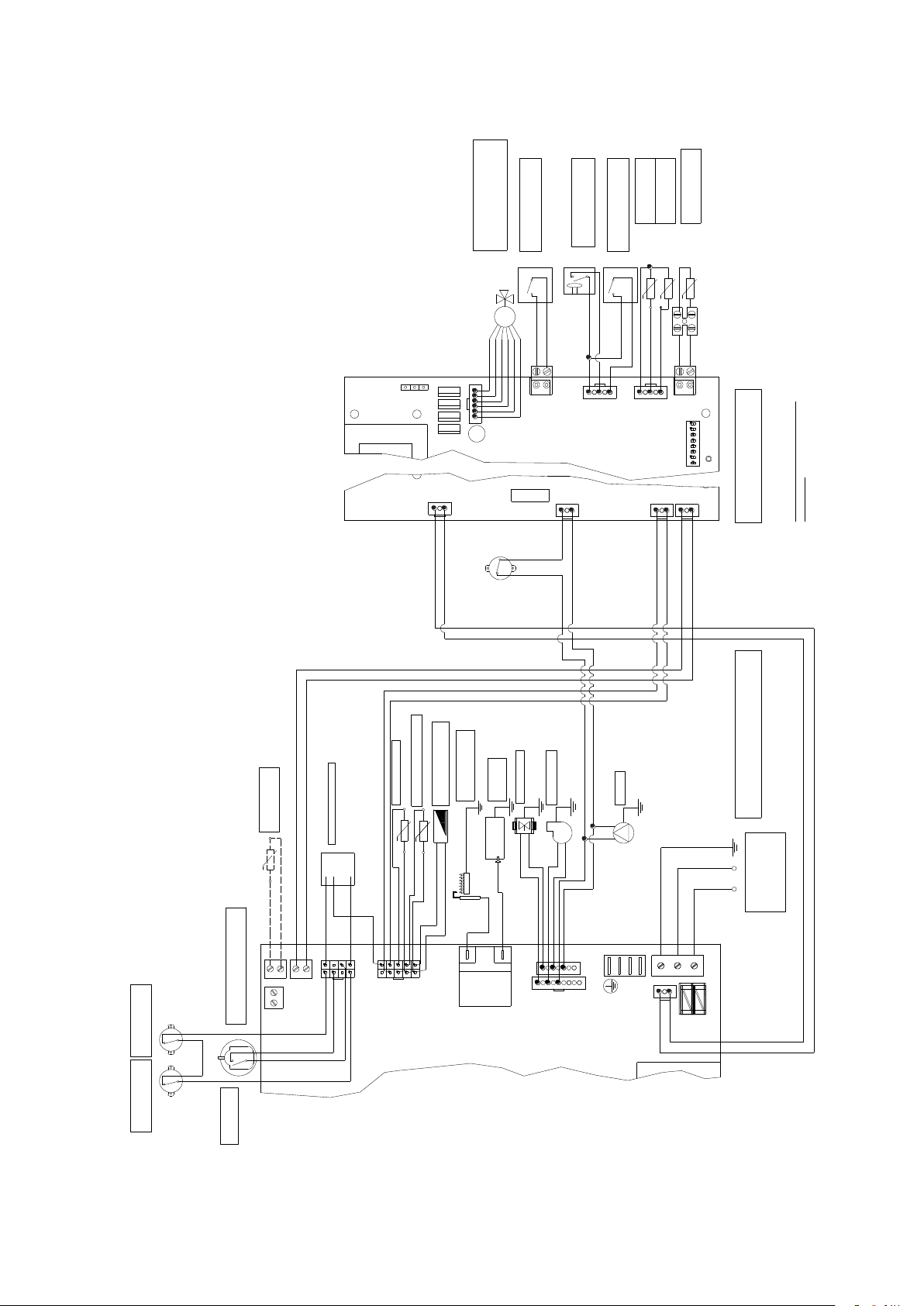

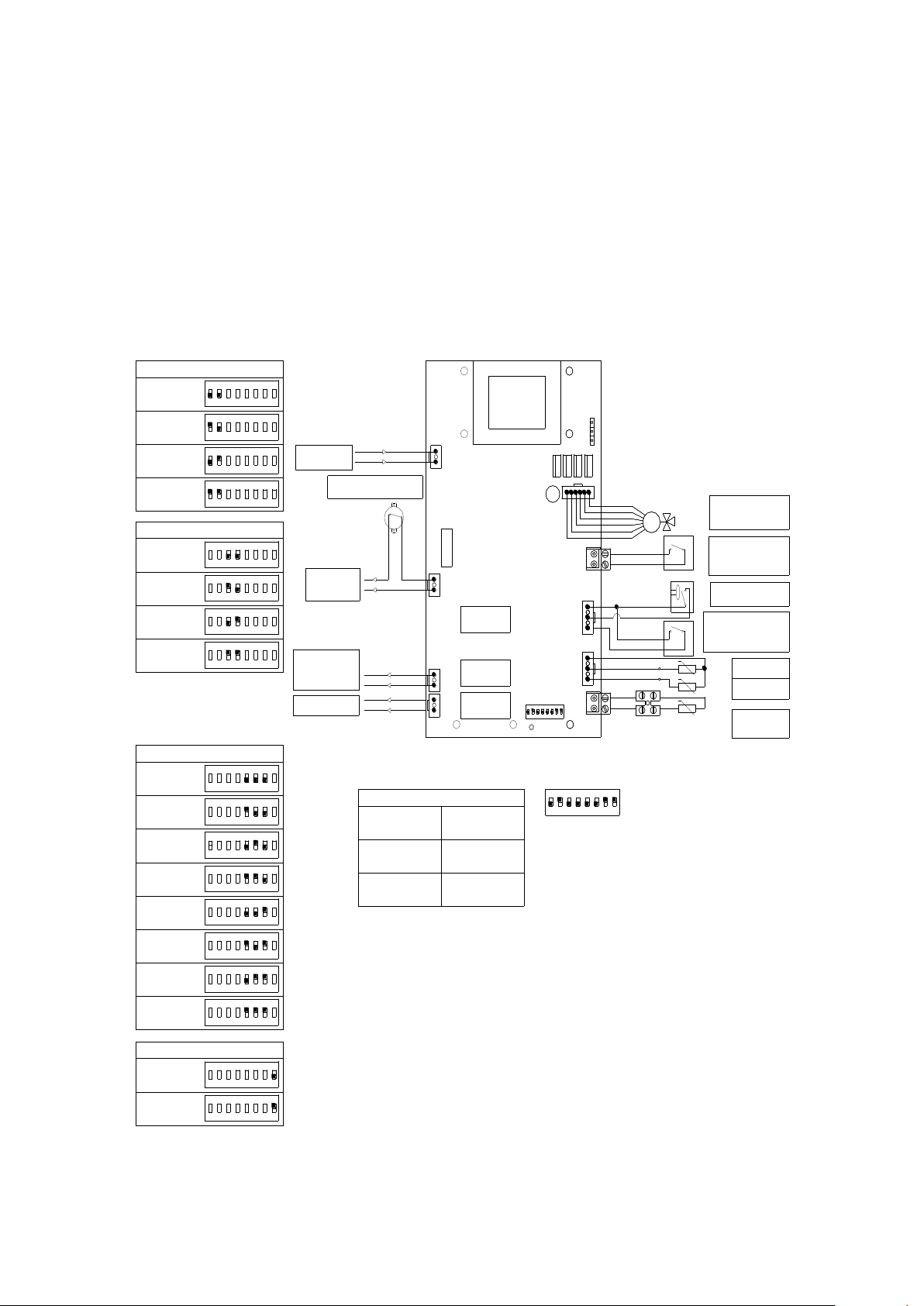

1.9 Schema electrică PIXELfast FC SUN 10

1.10 Automizare X540 de reglare a energiei solare acumulate in rezervor 11

1. INSTRUCTIUNI PENTRU INSTALATOR 13

2.1. Evacuarea gazel or de ardere 13

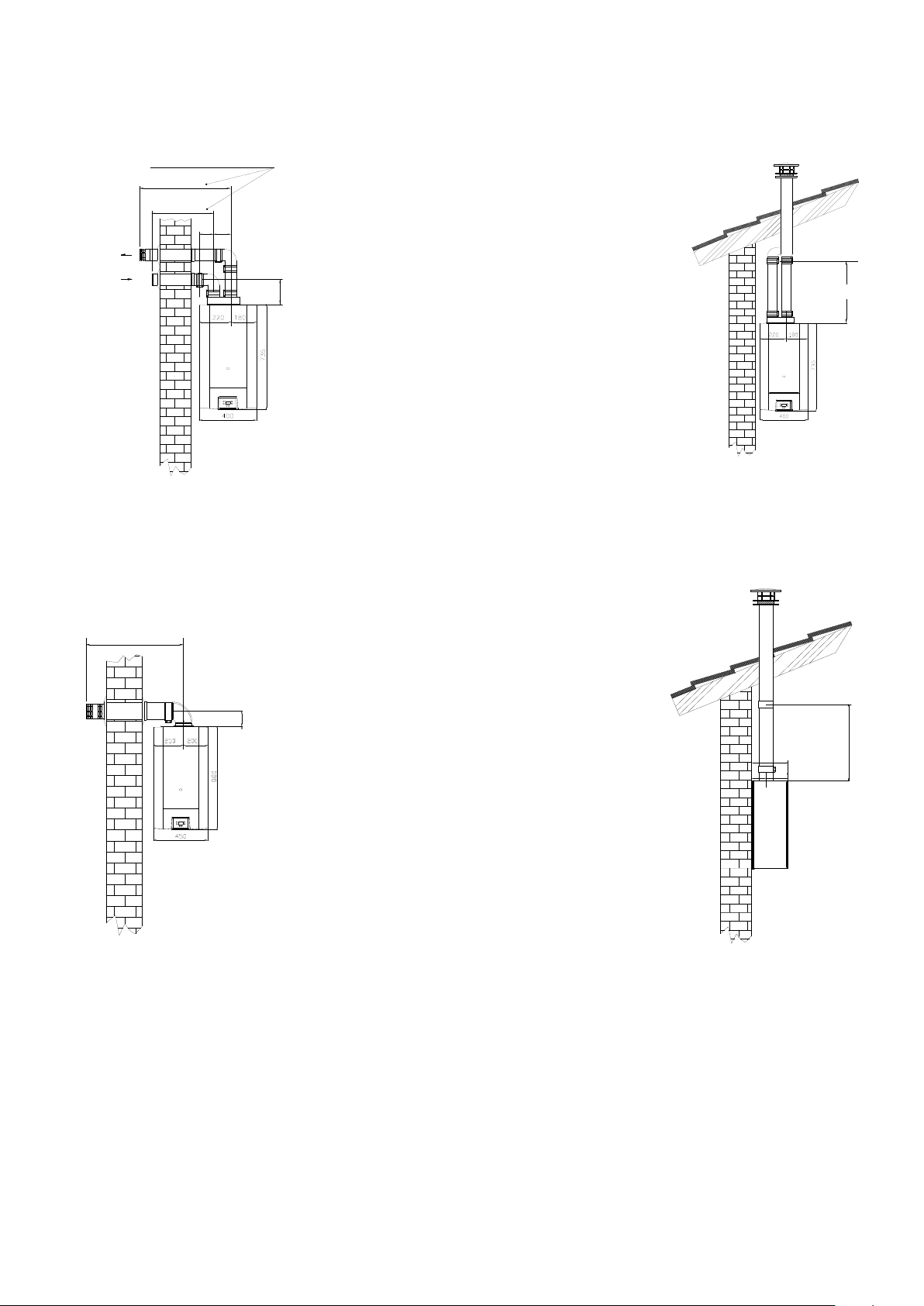

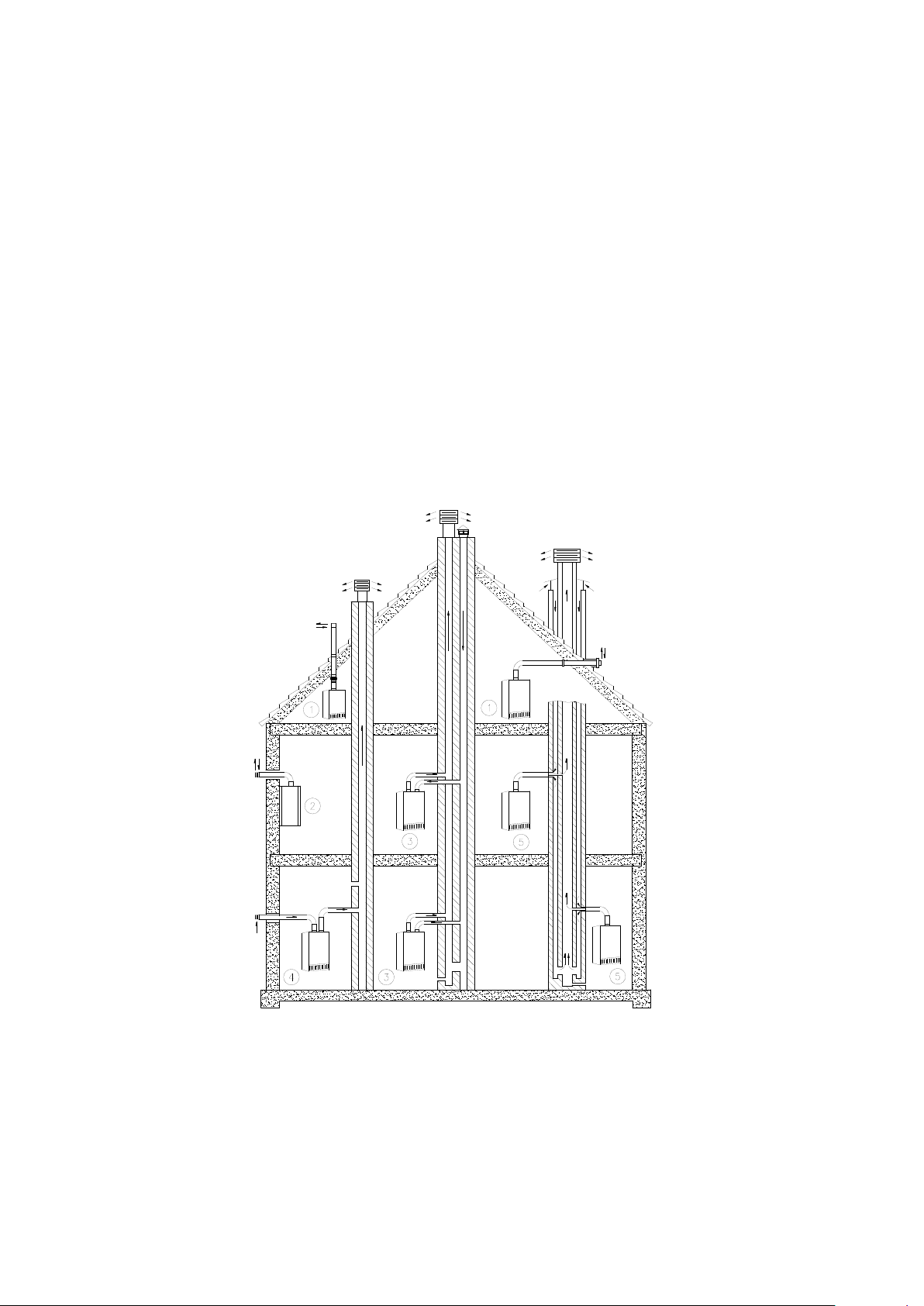

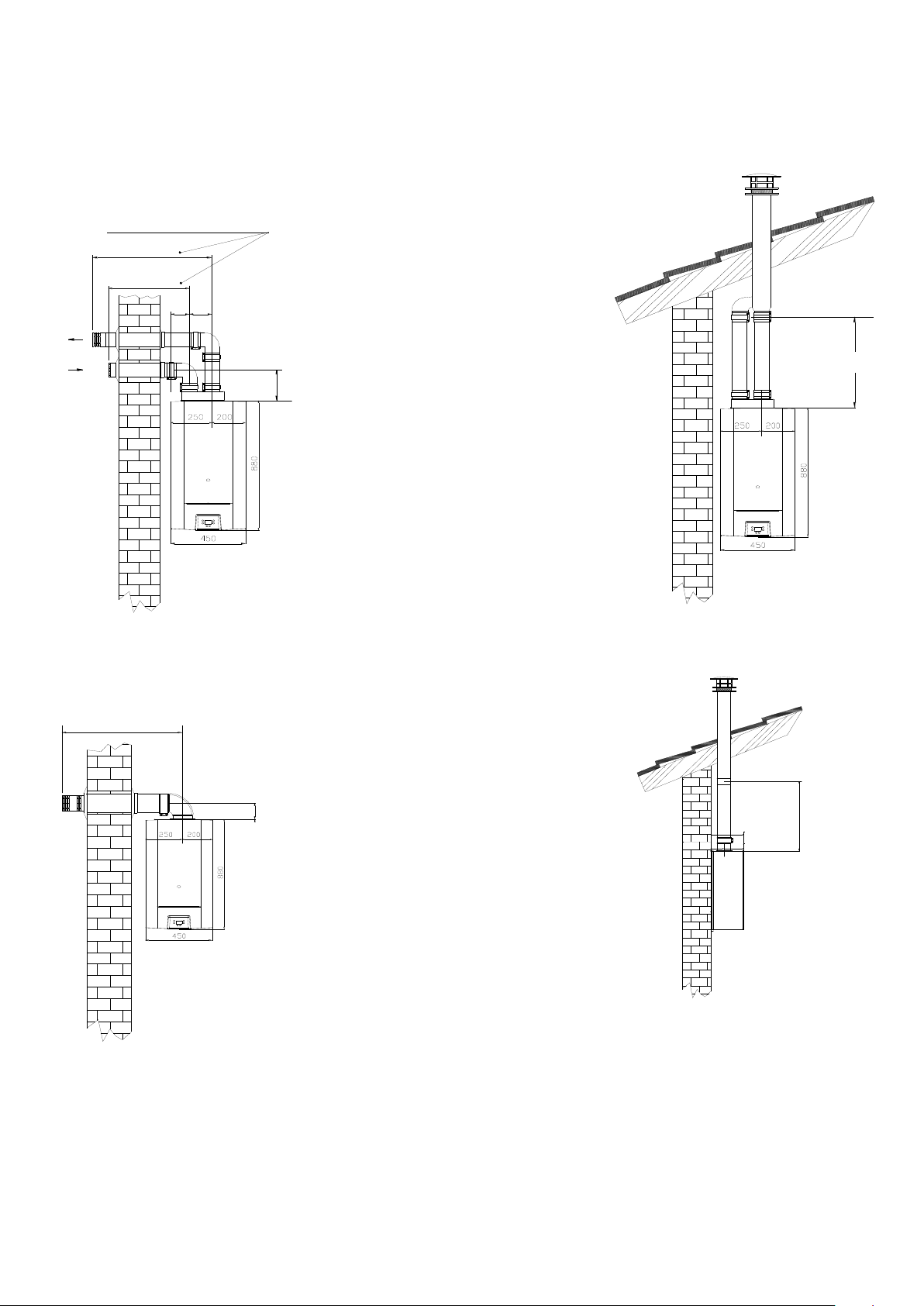

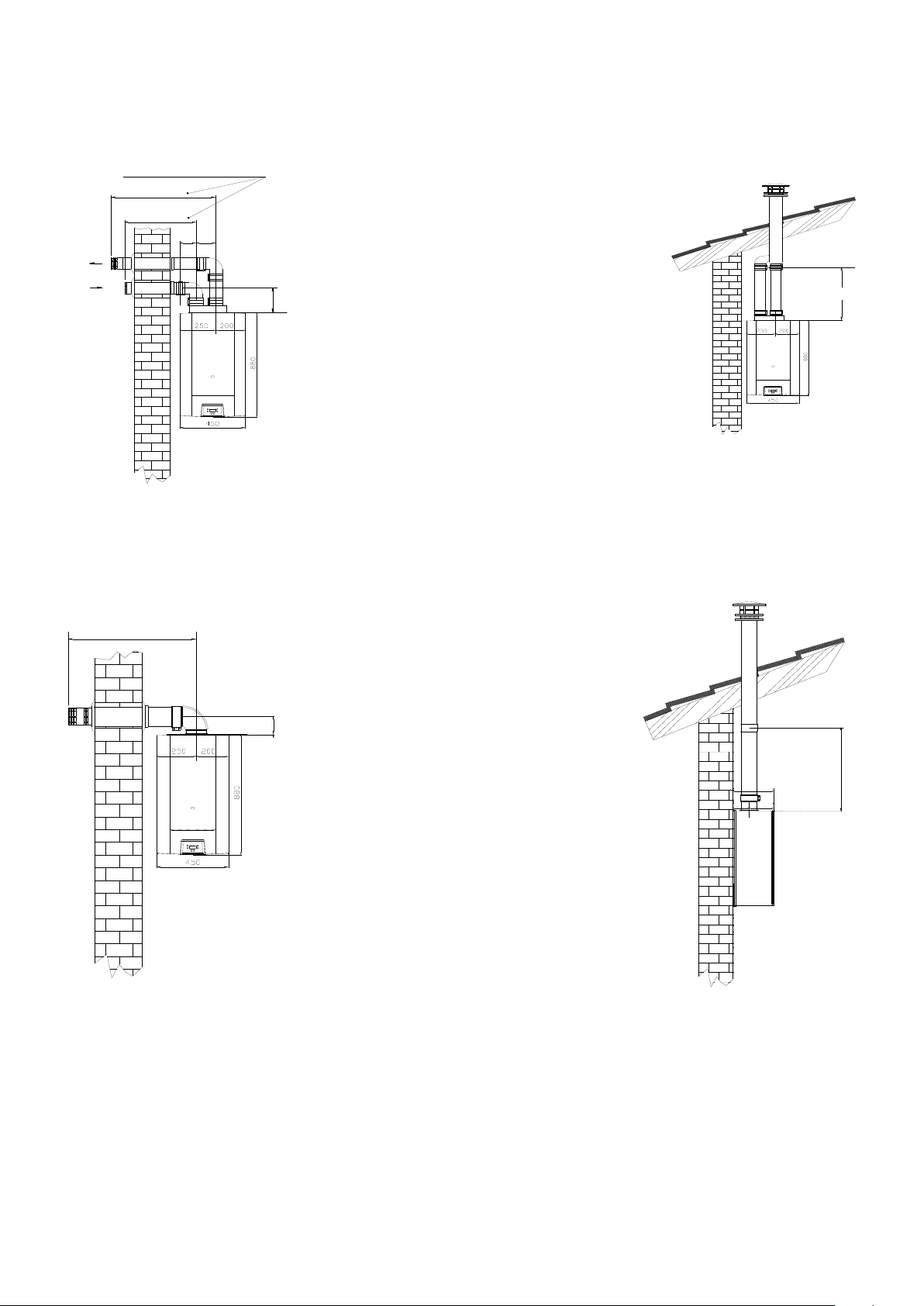

2.1.1. Diverse tipuri de tubulaturi de evacuare 13

2.1.2. Dimensiunile tubulaturilor de evacuare: PIXELfast 25 FC SUN 14

2.1.2.1. Tubulaturi de evacuare duble Ø 80mm 14

2.1.2.2. Tubulaturi de evacuare coaxial e Ø 60 x100 mm . 14

2.1.3. Dimensiunile tubulaturilor de evacuare: PIXELfast 31 FC SUN 15

2.1.3.1. Tubulaturi de evacuare duble Ø 80mm 15

2.1.3.2. Tubulaturi de evacuare coaxiale Ø 60 x 100mm 15

2.1.4. Dimensiunile tubulaturilor de evacuare: PIXELfast 26 FCX SUN 16

2.1.4.1. Tubulaturi de evacuare duble Ø 80mm 16

2.1.4.2. Tubulaturi de evacuare coaxiale Ø 60 x 100mm 16

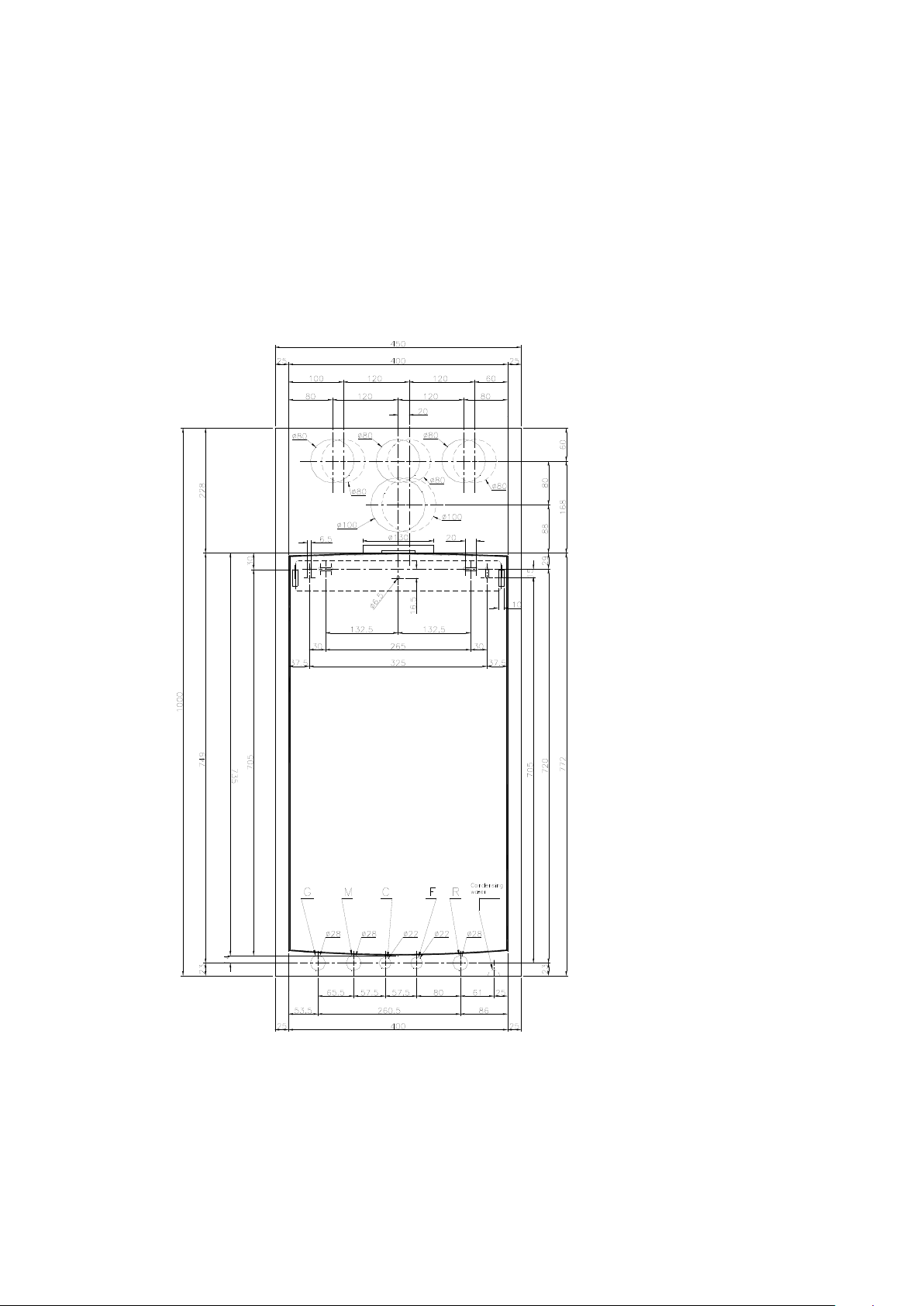

2.2. Fixarea centralei 17

2.3. Legăturile hidraulice 18

2.4. Legăturile electrice 18

2.5. Conectarea la reţeaua de alimentare cu gaz 19

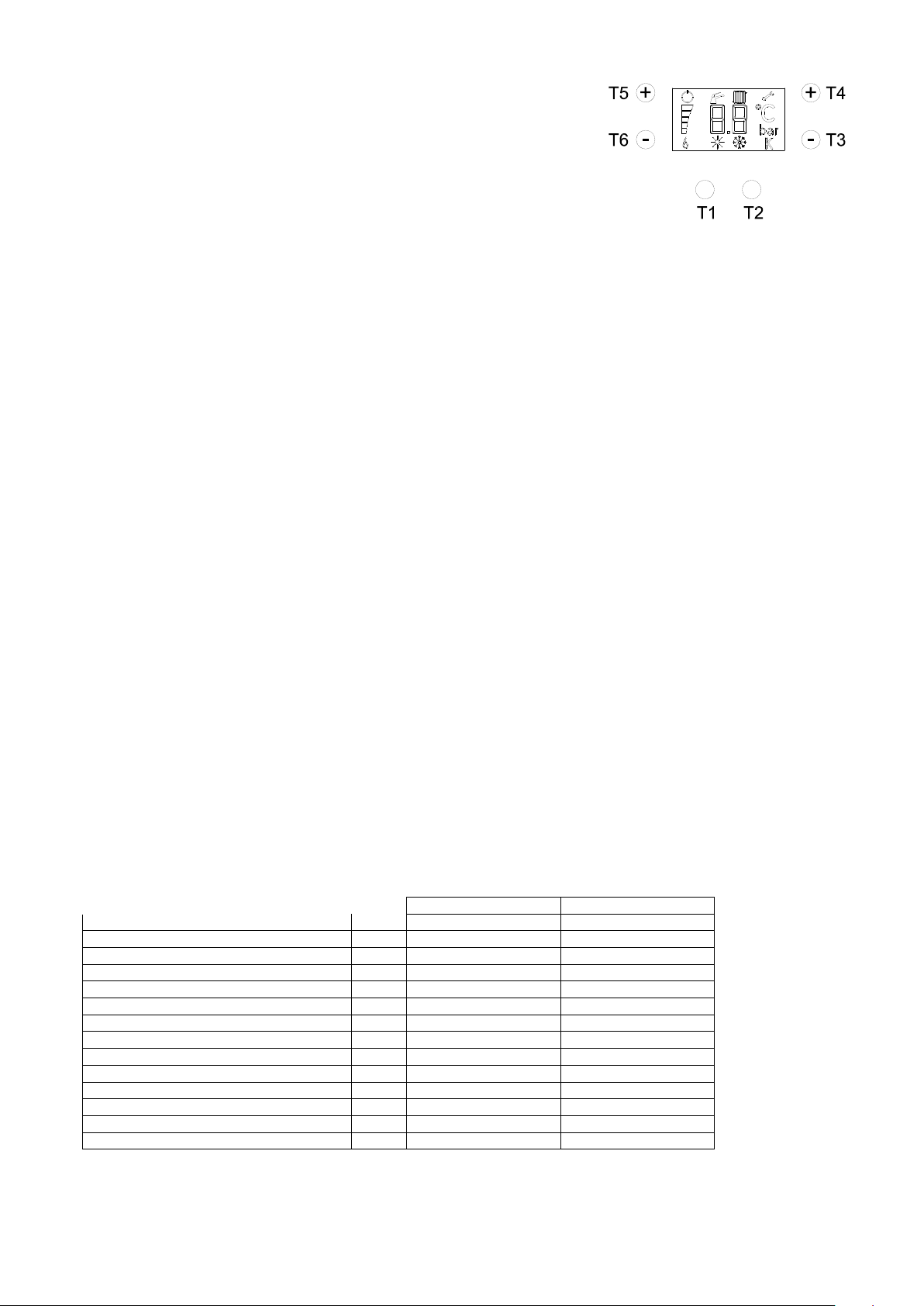

2.6. Setările de la panoul de comandă 20

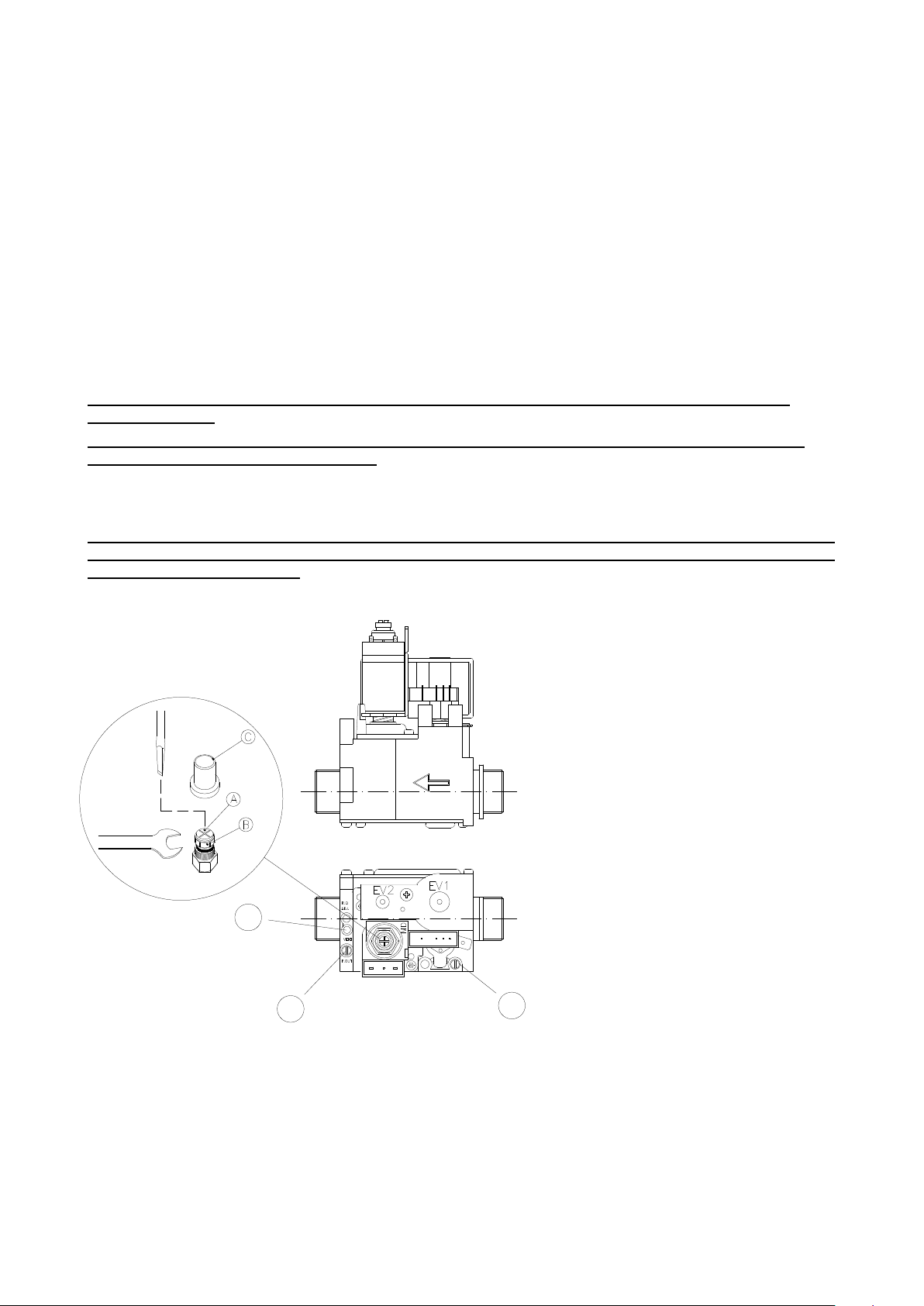

2.7. Reglajele: p.uterea maximă şi puterea minimă 21

2.7.1. Reglarea puterii maxime 21

2.7.2. Reglarea puterii minime 21

2.8. Reglajele: aprinderea lentă şi puterea de incălzire 21

2.8.1. Reglarea aprinderii lentă 21

2.8.2. Reglarea puterii de încălzire 22

2.9. Adaptarea pentru utilizarea altor tipuri de gaze 22

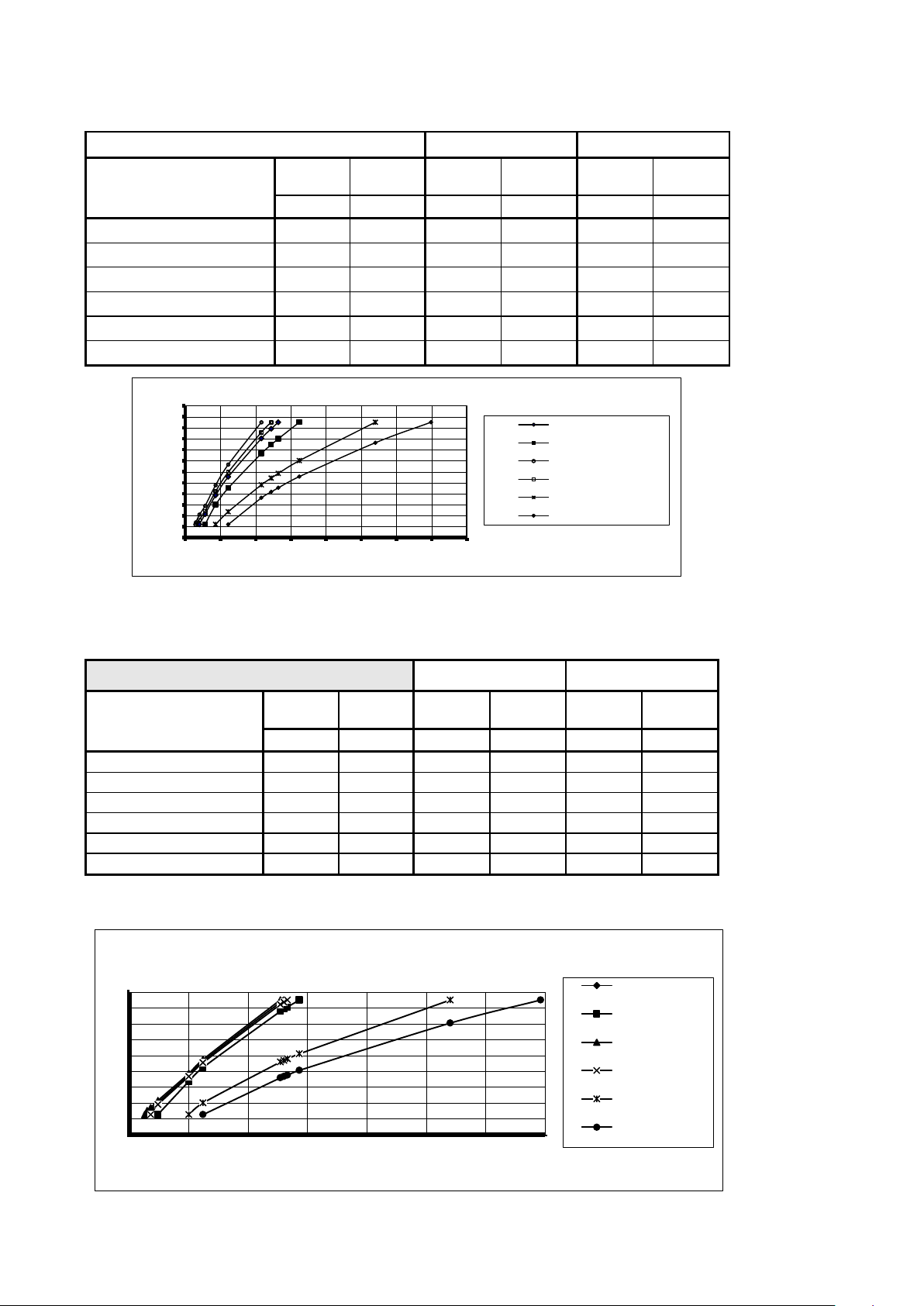

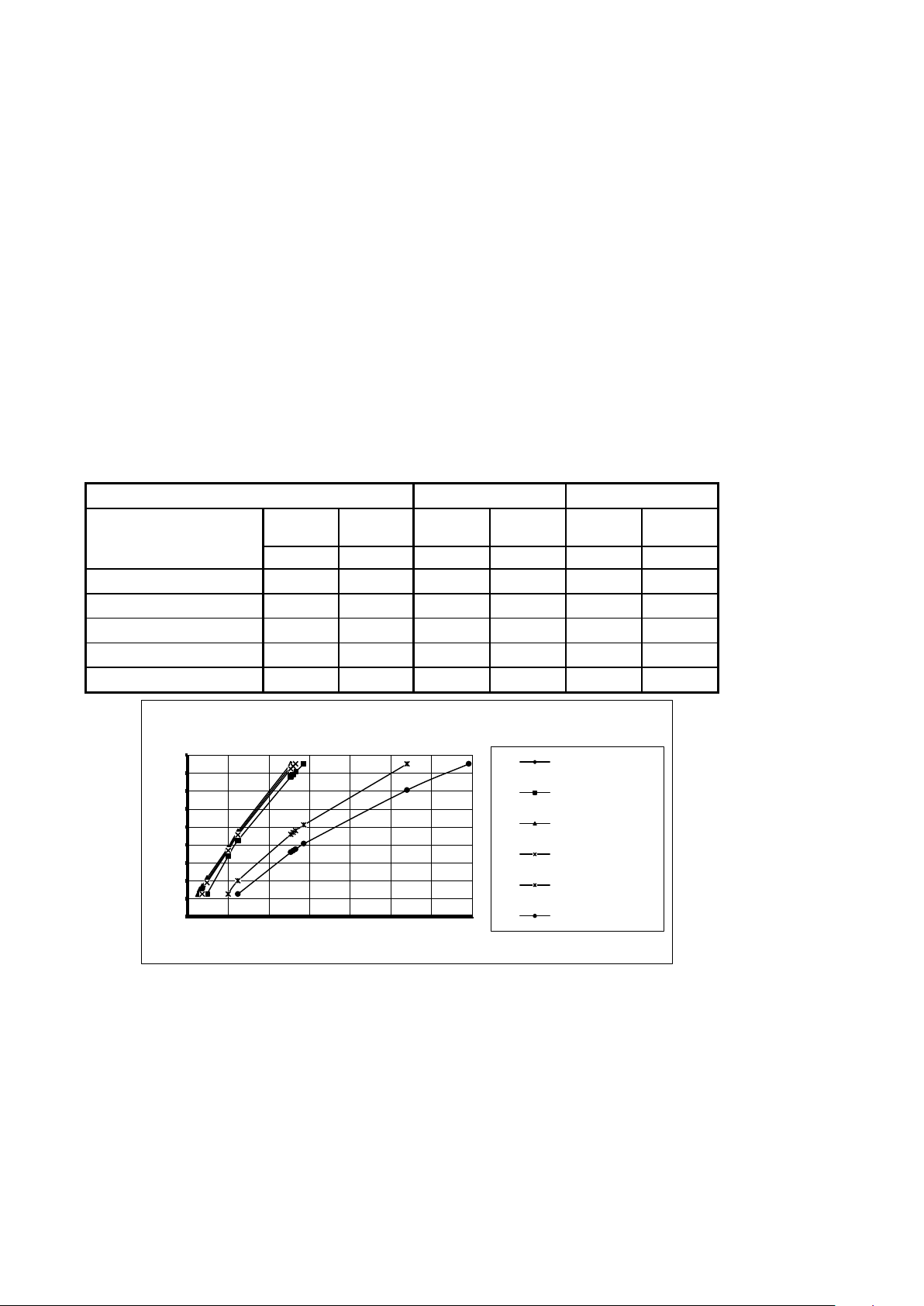

2.10. Tabelul presiunilor la duze - PIXELfast 25 FC SUN 22

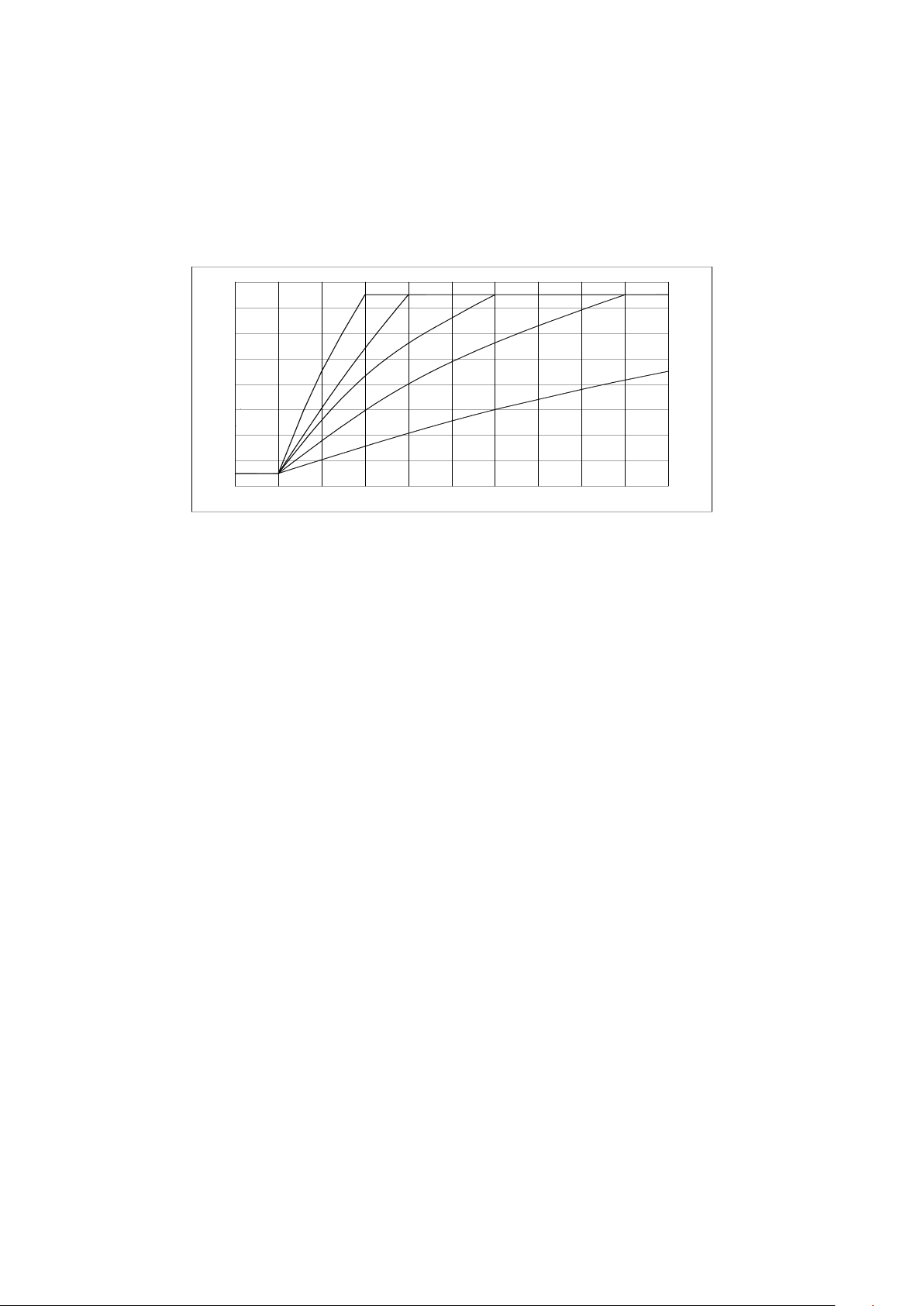

2.10.1. Diagrama Presiune gaz - Debit termic 22

2.11. Tabel presiunilor la duze - PIXELfast 31 FC SUN 23

2.11.1. Diagrama Presiune gaz - Debit termic 23

2.12. Tabel presiunilor la duze - PIXELfast 26 FCX SUN 23

2.12.1. Diagrama Presiune gaz - Debit termic 23

3. INSTRUCŢIUNI DE ÎNTREŢINERE 24

3.1. Avertismente generale 24

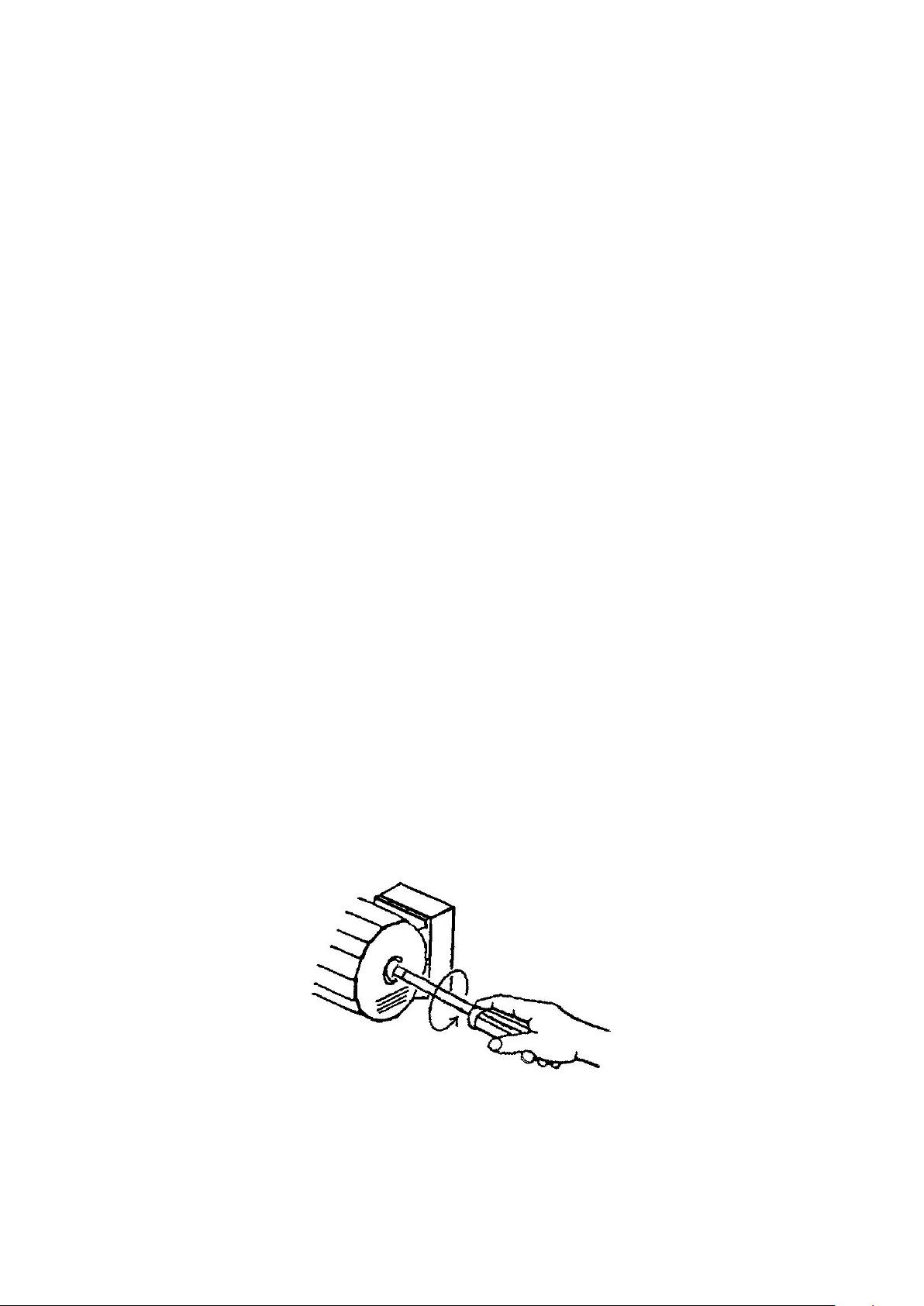

3.2. Deblocarea pompei de circulaţie 24

4. INSTRUCTIUNI DE UTILIZARE 25

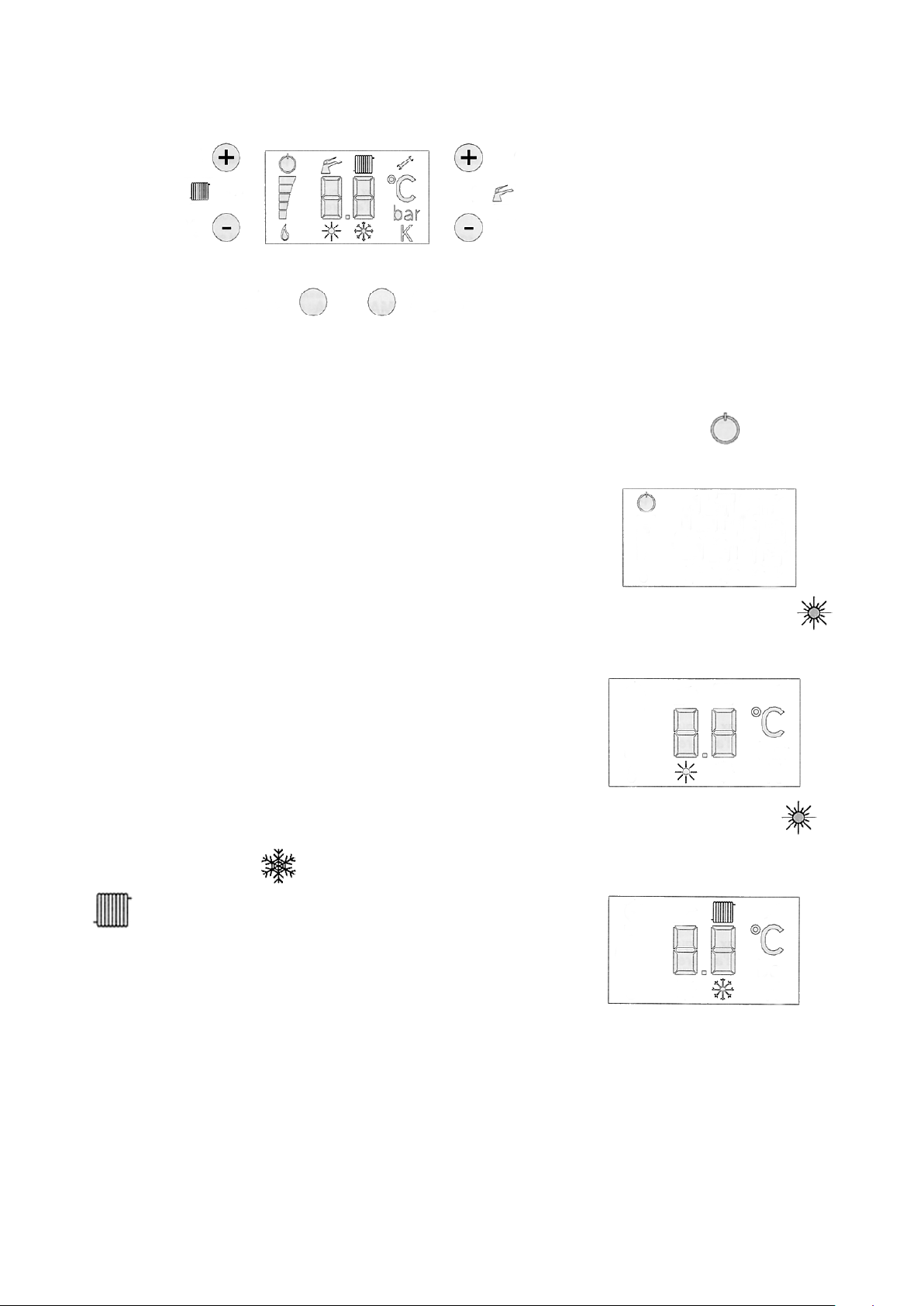

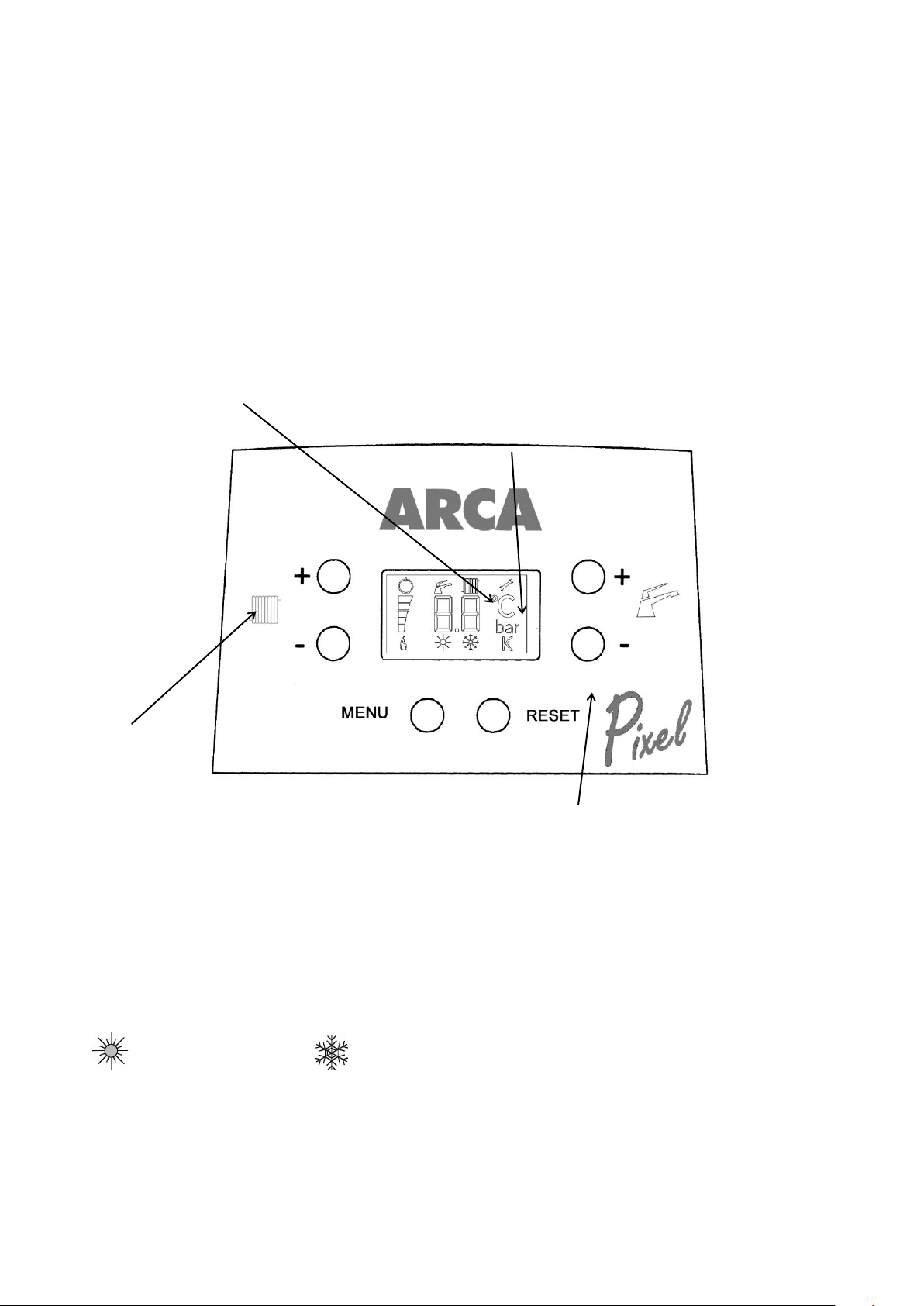

4.1. Panoul de comandă: dispozitivele de reglare şi semnalizare 25

4.2 Setări de bază 26

4.2.1 Mod de funcţionare 26

4.2.2 Vizualizarea şi reglarea temperaturii apei menajere 27

4.2.2 Vizualizarea şi reglarea temperaturii apei de la incalzire 27

4.3 Pornirei centralei 27

4.4 Funţionare in regim de vara 27

4.5 Funcţionare in regim de iarna 27

4.5.1 Modalitate încălzire cu OTC 28

4.5.2 Funcţionare cu terminalul remotizat 28

4.6. Funcţiune de curăţire a coşului 28

4.7 Codurii anomalii 29

4.7.1. Vizualizare anomalii şi procedură de repornire 29

4.8. Oprirea temporara 29

4.9 Oprire pe perioade prelungite 29

4.10 Sfaturi si note importante 29

4.11. Neregularitati de funcţionare 30

4.12 Conditii de garantie 31

3

CENTRALA

L(mm)

H

(mm) P (mm) A (mm) B (mm) C (mm) D (mm)

PIXELfast 25 FC SUN

450

880

360

250

200

195

165

PIXELfast 31 FC SUN

450

880

360

250

200

195

165

PIXELfast 26 FCX SUN

450

880

360

250

200

195

165

4

10

7

6

12

11

13

8

9

5

3

2

1

15

14

16

Tur incãlzire

GAZ

Intrare
apã rece

Iesire apã
caldã

Retur
incãlzire

0

0,5

1

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

6,5

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

1700

Pierderi de sarcinã H (m)

Debit (l/h)

PIXELfast SUN fãrã by­pass

PIXELfast SUN cu by­pass

L

A B

H

P

C D

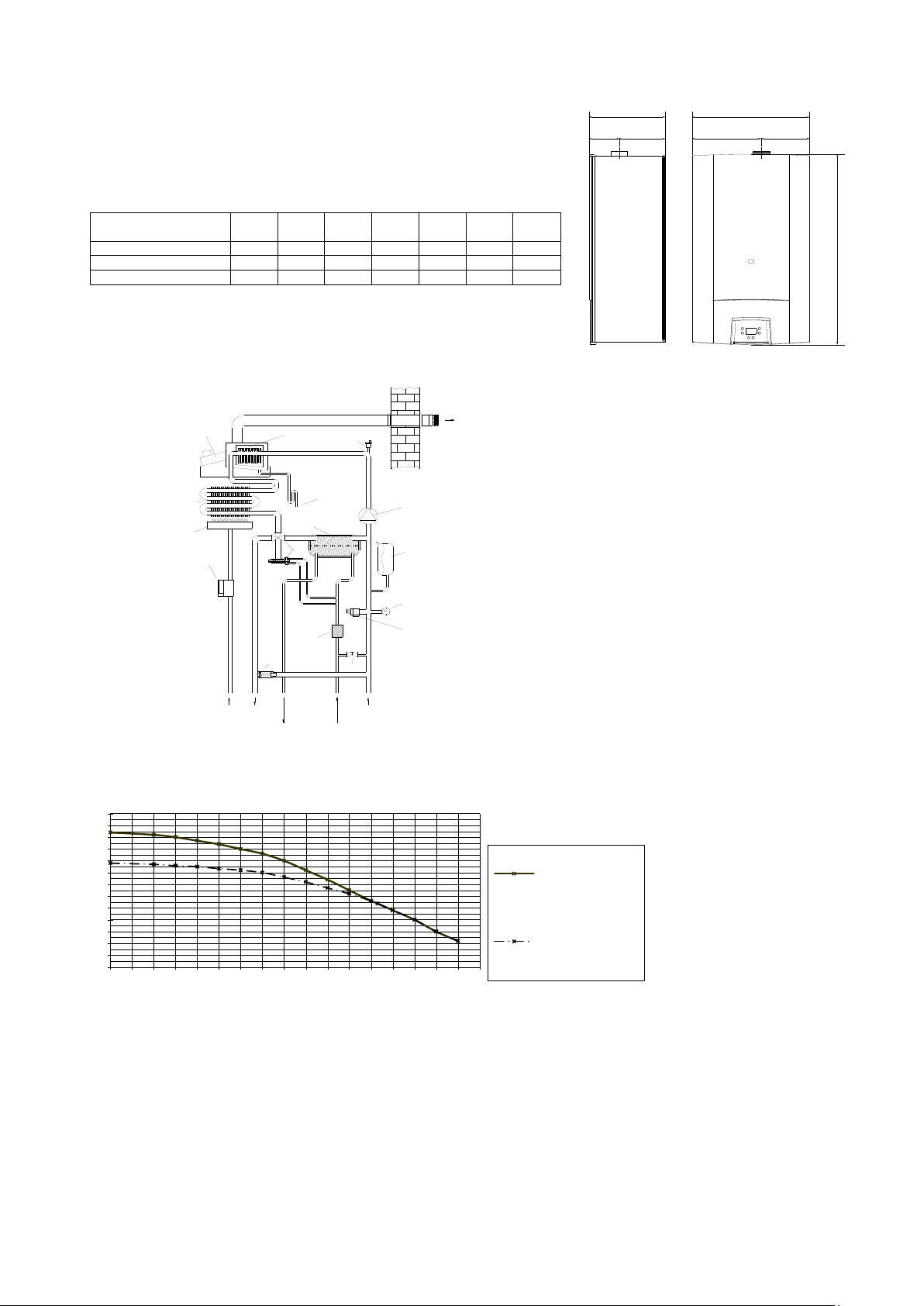

1. CARACTERISTICILE TEHNICE ŞI DIMENSIUNILE

1.1 DMENSIUNILE

1.2 SCHEMA HIDRAULICA

1. Vană de gaz

2. Arzător

3. Schimbător circuit primar

4. Pompă de circulaţie

5. By-pass instalaţie

6. Manometru

7. Supapă de siguranţă (tarată la 3 bar)

8. Filtru
9 Robinet de încărcare instalaţie

10. Vas de expansiune

11. Vană cu trei căi

12. Dezaerator automat

13. Schimbător circuit sanitar

14. Schimbător condensator

15. Sifon evacuare condens

16. Ventilator

1.3. DIAGRAMA INALTIMII DE POMPARE DISPONIBILE IN INSTALATIE

4

1

2

3

4

5

6

7

8

9

11

10

12

13 1415

16

17

18

19

20

21

24

22

25 26

23

27 15

28

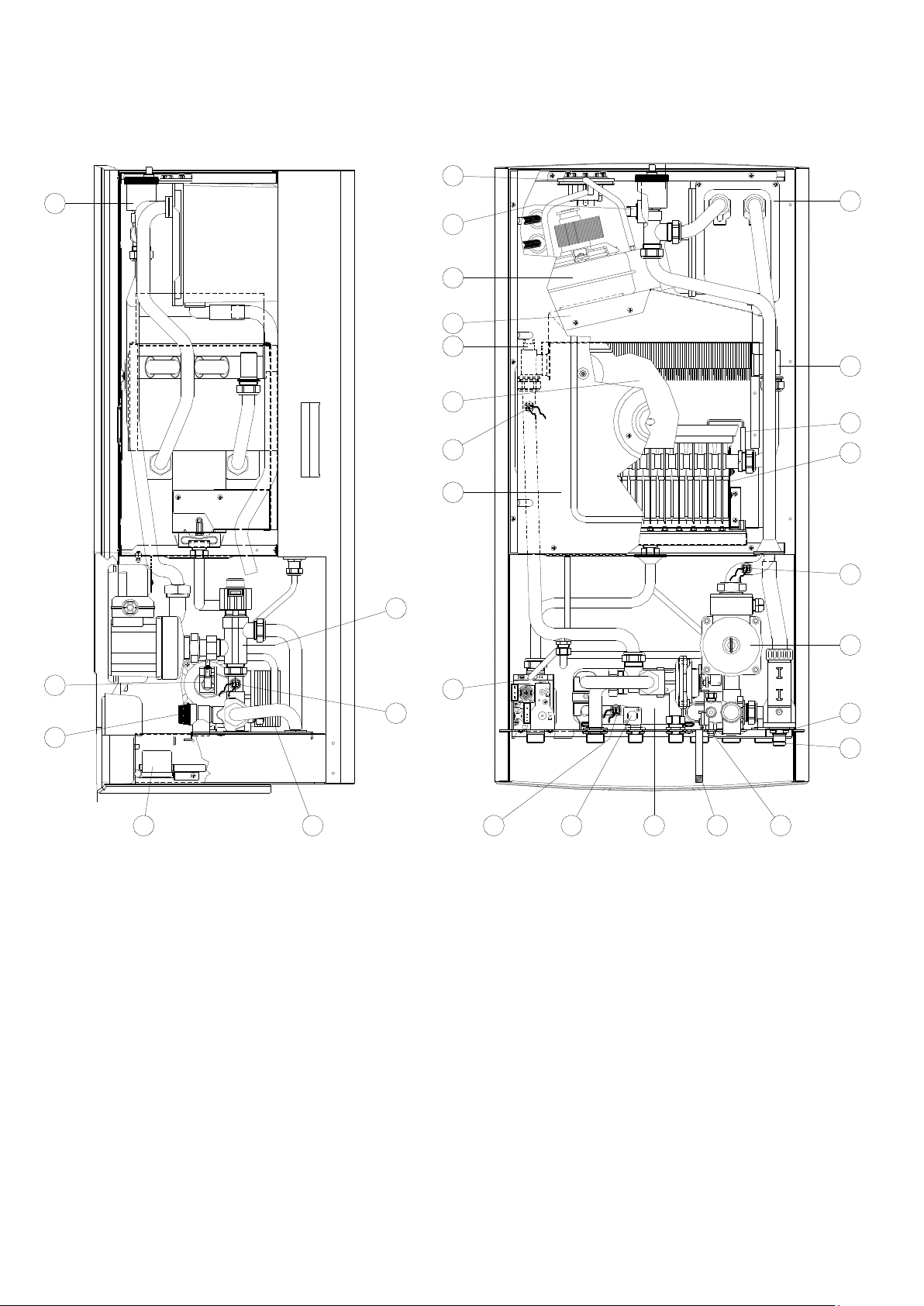

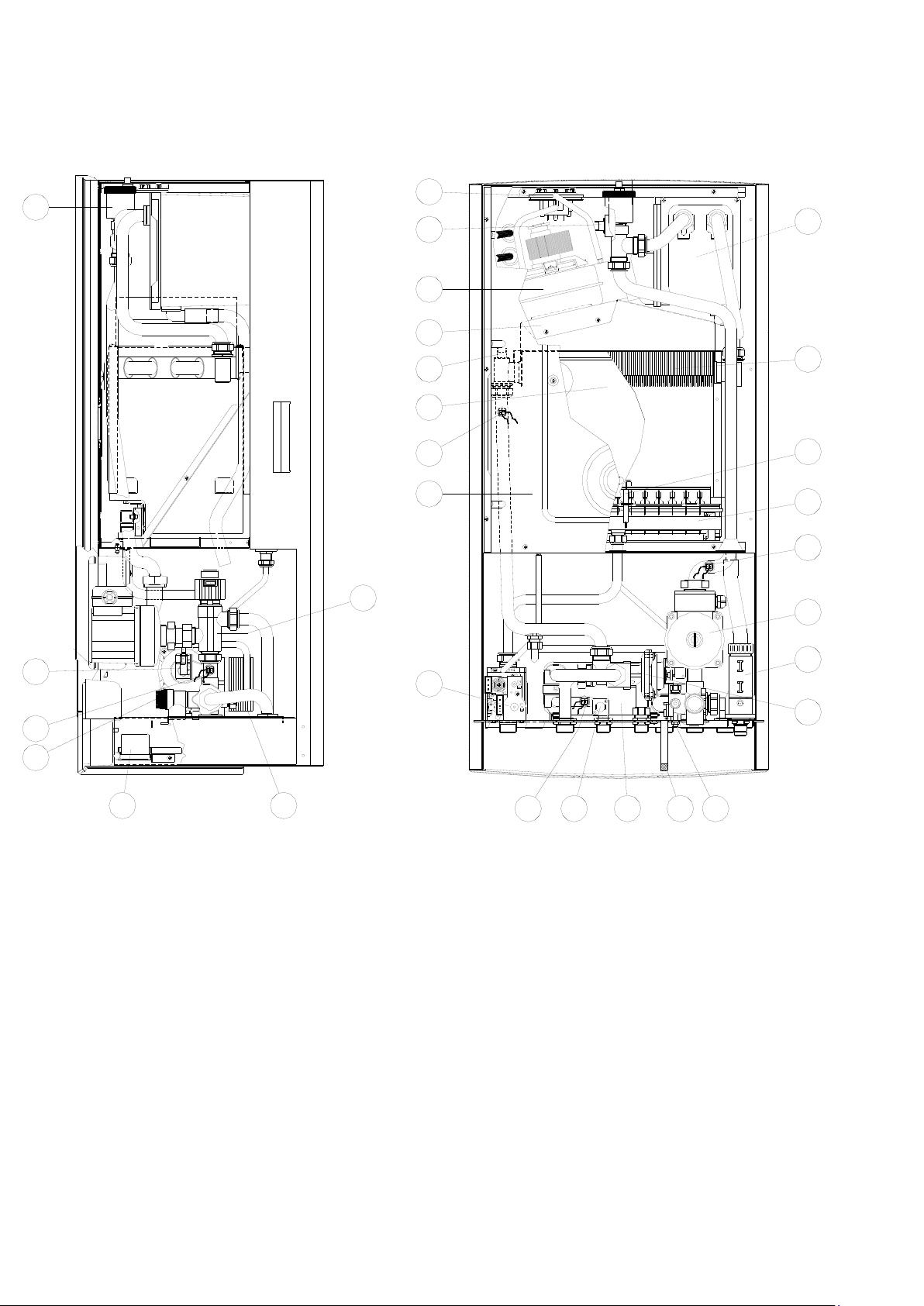

1.4 PIXELfast 25 FC SUN, PIXELfast 31 FC SUN : componentele

1. Presostat fum

2. Supapă exhaustare aer, automată

3. Termostat de supratemperatură (105°C)
circuit primar

4. Termostat de supratemperatură (105°C)
schimbător de căldură condensator

5. Schimbător de căldură condensator din
aluminiu

6. Schimbător primar de cupru

7. Electrod de aprindere şi detectare flăcară

8. Arzător

9. Circolator

10. Supapă gaz

11. Supapă de siguranţă (3 bar)

12. Sifon descărcare condens

13. Robinet umplere instalaţie

14. Robinet golire instalaţie

15. Schimbător apă menajeră

16. Sondă încălzire

17. Supapă hidraulică

18. Cameră de ardere

19. Camera etanşă

20. Ventilator

21. Flanşă ventilator

22. Microîntrerupător apă menajeră

23. Sondă temperatură TS1

24. Sondă temperatură TS3

25. Sondă apă menajeră

26. Termostat de supratemperatură 75°C

27. Transductor de presiune

28. Supapă de amestecare

5

1

4

20

21

3

18

16

19

10

25 26 15 13 14

7

12

9

24

7

6

5

8

28

2

22

23

11

27 15

1.5 PIXELfast 26 FCX SUN: componentele

1. Presostat fum

2. Supapă exhaustare aer, automată

3. Termostat de supratemperatură (105°C)
circuit primar

4. Termostat de supratemperatură (105°C)
schimbător de căldură condensator

5. Schimbător de căldură condensator din
aluminiu

6. Schimbător primar de cupru

7. Elettrodo di accensione e rilevazione

8. Arzător

9. Circolator

10. Supapă gaz

11. Supapă de siguranţă (3 bar)

12. Sifon descărcare condens

13. Robinet umplere instalaţie

6

14. Robinet golire instalaţie

15. Schimbător apă menajeră

16. Sondă încălzire

17. Supapă hidraulică

18. Cameră de ardere

19. Camera etanşă

20. Ventilator

21. Flanşă ventilator

22. Microîntrerupător apă menajeră

23. Sondă temperatură TS1

24. Sondă temperatură TS3

25. Sondă apă menajeră

26. Termostat de supratemperatură 75°C

27. Transductor de presiune

28. Supapă de amestecare

1.6.DATELE TEHNICE

Unitatea de

măsură

PIXELfast 25 FC SUN

PIXELfast 31 FC SUN

PIXELfast 26 FCX SUN

C12-C32-C42-C52-C82

C12-C32-C42-C52-C82

C12-C32-C42-

Debit termic nominal ref. PCI(80oC/ 60oC)

kw

25

31

26

Debit termic nominal ref. PCI(80oC /60oC)

kcal/h

10,5

12,4

10,5

Putere nominală ref. PCI(80oC / 60oC)

kw

24,4

30,2

25,4

Putere nominală In condensare ref. PCI(50oC / 30oC)

KW

26,9

33,3

27,3

Putere minimă ref. PCI(80oC / 60oC)

kw

10,1

11,9

10,1

Putere minimă in condensare ref. PCI(50oC / 30oC)

KW

10,7

12,6

11,4

Randament util debit termic nominal ref. PCI(80oC / 60oC)

%

97,6

97,5

97,8

Randament la sarcină redusă ref. PCI(30% din Pn - 50oC /
30oC)

%

108,7

107,9

109,4

DEBIT GAZ la Pnominală Metan G20 (2E+)

m3/h

2,643

3,278

2,749

Metan G25(2ELL)

m3/h

3,0745

3,812

3,1974

GPL G30 (3+)

kg/h

1,970

2,443

2,049

GPLG31 (3P)

kg/h

1,941

2,406

2,018

PRESIUNE GAZ Metan (2E+)

mbar

20/25

20/25

20/25

Metan G25(2ELL)

mbar

20

20

20

GPL G30 (3+)

mbar

29

29

29

GPL G31 (3P)

mbar

37

37

37

Temperatură gaze arse la debit termic nominal (80oC / 60oC)

oC

70

74

67

Temperatură gaze arse la debit termic nominal (50oC / 30oC)

oC

47

51

42

CO2(G20) % 8

8

8,1

Nox ponderat (conform UNIEN 483 par. 6.2.2.)

mg/KWh

190 (clasa 2)

190 (clasa 2)

24 (classe 5)

Pierderi de căldură pe co cu arzătorul in functiune

%

2,8

3,0

2,8

Pierderi de căldură pe co cu arzătorul stins

%

0,2

0,1

0,2

Pierderi de căldură prin manta (AT = 50oC)

%

0,5

0,5

0,5

Debit gaze de ardere

Nm3/h

42,09

53,03

42,09

INCALZIRE

Temperatură minimă prescrisă circuit incălzire

oC

35*

35*

35*

Temperatură maximă prescrisă circuit incălzire

oC

85

85

85

Volum de apă in centrală

l

1,2

1,2

1,2

Volum de apă in vasul de expansiune

l

7,5

7,5

7,5

Presiunea vasului de expansiune

bar

0,7

0,7

0,7

Presiunea minimă in circuitul primar

bar

0,4

0,4

0,4

Presiune maximă in circuitul primar

bar 3 3

3

Continut maxim de apă in instalatie

l

150

150

150

Inăltime de pompare disponibilă pompă instalalie de incălzire la

un debit de Q = 1000 l/h

mbar

230

330

230

SANITAR

Temperatură minimă prescrisă circuit sanitar

oC

30

30

30

Temperatură maximă prescrisă circuit sanitar

oC

60

60

60

Producere continuă apă caldă At = 25oC

l/min

14

17,3

14,6

Producere continuă apă caldă At = 35oC

l/min

10

12,4

10,4

Volum de apă At = 30oC in primele 10 minute

l

116,6

144,3

121,5

Debit minim circuit sanitar

l/min

2,5

2,5

2,5

Presiune maximă circuit sanitar

bar 8 8

8

Presiune minimă circuit sanitar

bar

0,5

0,5

0,5

Volum de apă in vasul de expansiune

l

---

---

----

Tensiune / frecventă de alimentare

V/Hz

230/50

230/50

230/50

Putere electrică absorbită

W

150

150

150

RACORDURI

Racorduri circuit incălzire

inch

3/4

SS

3/4

SS

3/4"

Racord circuit sanitar

inch

1/2SS

1/2SS

1/2"

Racorduri gaz

inch

3/4

SS

3/4

SS

3/4"

Inăltime

mm

735

735

880

Profunzime

mm

314

314

360

Lătime

mm

400

400

450

Lungime tuburi de evacuare

Coaxial 060 x 100 mm

m 4 4

4

Dublu 080 mm m 30

30

30

Greutate

kg

47

47

47

Grad de protecti

IPX4D

IPX4D

IPX4D

Omologare CE

0068

0068

0068

7

Controlul supapa de siguranta

de "solare

de expansiune solar

Rezervor de expansiune pentru
sistemul de încalzire

CAZAN

Stocare a energiei solare

VM2

VM0

VM0= cu trei cai flussostatica supapa

VM2= cu trei cai modulant mixer electric

S = sonde

S1

S3

S2

încalzire

1.7 Schemă hidraulică funcţională

N.B. : Trebuie instalat un termostat de siguranţă care să întrerupă alimentarea electrică a pompei de
circulaţie solară dacă temperatura turului de la solar depăşeşte 105°C.

8

Alimentarea electrica generala

230 Vac, 50 Hz

Albastru

Maro

Galben-verde

Sonda de

contact adeziva

Rezervorul solar de

acumulare

Negru

Negru

Cazanul tip "SUN"

Cronotermostatul intern zona cu

amestecare (JOASA

TEMPERATURA)

Alb

Alb

Cronotermostatul intern zona

radiatoare (ÎNALTA TEMPERATURA)

Rosu

Negru

N.B.: Eliminati

conectorul pentru

racordarea la

Floorkit (ECMIX

01P) înainte de a

conecta cazanul la

retea

Rosu

Negru

1.8 Schema conexiunilor electrice între rezervorul de
acumulare şi cazan

Dacă cazanul PIXELfast SUN este instalat împreună cu Floor KIT (ECMIX01P), pentru legăturile electrice
între cablul TA (alb-alb) şi cablul de alimentare electrică (maro, galben şi albastru), trebuie folosit ştecherul
cu 5 contacte (moş-babă) furnizat cu Floor Kit (a se citi manualul de instrucţiuni Floor Kit).

9

ON

4

8
7
65

1

3
2

ECE

25 346

1

LED

X4

X5

X6

X9

X8

X7

X10

J1

X12

1

2

121

2

3

2

2

3

L

N

4

L

5

N

MARO

ALBASTRU

TERMOSTAT

SIGURANTA FUM

PRESOSTAT

AER

1

3

4

2

ALB

NEGRU

ALB

NEGRU

1

3

ROSU

TERMOSTAT

SIGURANTA APA

VENTILATOR

SUPAPA GAZ

SENZOR

CONDENS

SONDA TUR

SENZOR PRESIUNE

MODULATOR SUPAPA

GAS

ELETROD DE

APRINDERE

NEGRU

ROSU

1

2

3

MARO

ALBASTRU

MARO

ALBASTRU

NEGRU

ROSU

ROSU

VIOLET

VIOLET

ALBASTRU

VERDE

ROSU

C

P3

N.A.

P2

P1

SONDA EXTERNA

(OPTIONALA)

ALB

ALB

SIGURANTE DE RETEA:

2 x 3,15 AF 5x20 - 250 V

N

MARO

ALBASTRU

GALBEN-VERDE

L

MARO

ALBASTRU

230 V ac

50 Hz

TERMOSTAT DE SIGURANTA

APA MENAJERA

L

N

POMPA

MARO

ALBASTRU

ROSU

GRI

GALBEN

PORTOCALIU

VERDE

MARO ÎNCHIS

PLACA ELECTRONICA DE GESTIUNE

CAZANUL DIMS 25 AR02

APARAT DE GESTIUNE

PUFFER-UL SOLAR X540

SCHEMA LEGATURILOR ELECTRICE

SENZOR APA MENAJERA

ALB

ALB

1

232

1

ECEON

2

3
1

5 6

7

8

4

SETARI*

*SETARI PREDEFINITE IN FABRICA

N.B.:CULORILE FIRELOR NU SUNT

OBLIGATORI

4

NEGRU

ROSU

N

L

2

1

VANA DE AMESTECARE CU

REGLARE PE TREPTE

Cronotermostatul zona

JOASA TEMPERATURA

Comutator micro apa calda

Cronotermostatul intern

ÎNALTA TEMPERATURA

S2 SENSOR

PUFFER UL-SOLAR

S2 SENSOR

RETUR MIX

S3 SENSOR TUR

CRONOTERMOSTATUL INTERN

(OPTIONALA)

1.9 Schemă electrică PIXELfast FC SUN

10

2

1

Setpoint apa menajera = 64°C
Delta= 4 °C
Setpoint încalzire zone joasa temperatura = 36 °C
Setpoint încalzire zone înalta temperatura= 36+24= 60 °C

88888886666666

4444444

555555523

1

ON

7777777

Setpoint joasa
temp. + 24 °C

8888888

4444444

5555555 6666666

ON

1 2

3

7777777

Setpoint joasa
temp. + 12 °C
(8 OFF)

VANA DE AMESTECARE
CU REGLARE PE TREPTE

CRONO TERMOSTATUL

INTER ZONA CU

AMESTECARE (JOASA

TEMPERATURA)

MICRO-SWITCH ACM

S1 SENSOR
RETUR MIX

S3 SENSORUL
TUR

S2 SENZOR
PUFFER-UL
SOLAR

NEGRU

C

N.A.

ROSSOROSSOROSU

VERDEVERDE

GALBEN

VERDE
MARO ÎNCHIS

PORTOCALIU

GRI

L

X12X12X12X12

1111

33335555

4444 2222

J1J1J1J1

6666

1

4

2

3

X9X9X9X9

2

3

X8X8X8X8

1

1

2

ECEECEECEECEECEECEECEON

PARAMETRI

X10X10X10X10

2

X2

TERMOSTATO

DE SIGURANTA APA MENJERA

1

L

N

2

ALABASTRU

MARO

X4

2
1

1

X5

N

8888888

7777777

X7X7X7X7

LED

55555553

4444444

1 2

ON

X6

LED

ENERGIA SOLARA
ÎN UZ

ANOMALIA SOND
A S1, S2, S3.

INDICATII VIZUALE

ENERGIA SOLARA
NU ÎN UZ

PÂLPÂIE RAPID

PORNIT

SETARI DE FABRICA

6666666

2

231

5 678

4 7854

65 678

4 7854

65 678

4 7854

65 678

4

ON

PARAMETRI

SETPOINT APA MENAJERA

8888888

8888888

8888888

8888888

6666666

5555555

4444444

4444444

6666666

5555555

3

21

ON

ON

3

1 2

6666666

5555555

4444444321

ON

ON

21

3

5555555

6666666

4444444

7777777

7777777

7777777

7777777

8888888

8888888

8888888

8888888

66666665555555

4444444

5555555 6666666

4444444

3

21

ON

ON

21

3

66666665555555

4444444

3

21

ON

ON

1 2

3 6666666

4444444

5555555

7777777

7777777

7777777

7777777

56 °C
(1 ON - 2 OFF)

64 °C
(1 OFF - 2 ON)

72 °C
(1 ON - 2 ON)

DELTA*

8 °C
(3 OFF - 4 ON)

6 °C
(3 ON - 4 OFF)

10 °C
(3 ON - 4 ON)

4 °C
(3 OFF - 4 OFF)

48 °C
(1 OFF - 2 OFF)

8888888

8888888

8888888

8888888

8888888

6666666

5555555

4444444

5555555

6666666

4444444

3

21

ON

ON

21

3

6666666

5555555

4444444

6666666

5555555

4444444

3

21

ON

231

ON

1 2

3 6666666

4444444

5555555

7777777

7777777

7777777

7777777

7777777

8888888

8888888

8888888

6666666

5555555

4444444

66666665555555

4444444

3

21

ON

3

21

ON

1 2

3 66666665555555

4444444

7777777

7777777

7777777

ON

27 °C

30 °C

33 °C

36 °C

42 °C

45 °C

39 °C

24 °C
(5-6-7 OFF)

ALIMENTAREA

230 V AC 50 Hz

POMPE DE
CIRCULATIE
CAZANULUI

CERERE GAZ
PENTRU
PREPARARE APA
MENAJERA

CERERE GAZ
PENTRU ÎNCALZIRE

ÎNCALZIREA

SETPOINT JOASA TEMPERATURA

SETPOINT ÎNALTA TEMPERATURA

ROSU

CRONO TERMOSTATUL

INTER ZONA

RADIATORE (INALTA

TEMPERATURA)

PÂLPÂIE ÎNCET

DELTA = diferenta de temperatura între puffer-ul si
returul cazanului pentru functionarea integrata cazan
energie solara. Valoarea presetata = 4°C.
Mentinând minima aceasta valoare energia solara va fi
exploatata în masura mai mare.

CARACTERISTICI:
Alimentarea: 230 VAC 16 VA
Curentul maxim al contactelor releurilor: 2A
Temperatura maxim? de func?ionare: -20 / 70 °C

Sonde:
NTC 10 KO a 25 °C, =3435 K
range: -20 / 120 °C

Precizie: (0 / 100 °C): ± 1 °C

1.10 Automatizare X540 de reglare a energiei solare

- Reglează temperatura apei de la încălzire şi a apei menajere folosind energia solară şi acţiunea de control

a supapei de amestecare.

- Monitorizează constant temperatura rezervorului de acumulare a căldurii şi porneţte cazanul cînd este

necesar.

- Funcţiune de integrare între cazanul şi energia solară în faza de încălzire

acumulate în rezervor

11

Sonda de

contact adeziva

Cazanul tip "Sun"

Înainte de a efectua legaturile

electrice, fixati cazanul in partea

frontala si executati legaturile

hidraulice cu FLOORKIT

Negru

Albastru

Maro

Negru

Negru

G-V

Rosu

Rosu

Negru

Alb

Alb

Rezervorul solar de acumulare

Floorkit

Alimentarea electrica

generala 230 Vac, 50 Hz

Sonda externa

zone joasa

temperatura

Cronotermostatul intern zona

radiatoare (ÎNALTA TEMPERATURA)

Cronotermostatul intern zona cu

amestecare (JOASA TEMPERATURA)

LEGATURILE ELECTRICE CAZAN TIP "SUN" CU FLOORKIT (ECMIX01P)

12

2. INSTRUCTIUNI PENTRU INSTALATOR

2.1 EVACUAREA GAZELOR DE ARDERE

Centralele de tipul cameră etanşă nu impun caracteristici deosebite ale incintei ĭn care sunt instalate.
Se recomandă o atenţie sporită la racordurile tubulaturilor de admisie aer necesar ardeii / evacuare gaze de ardere, pentru a
evita scăpările de gaze de ardere.
Centrala trebuie racordată la tubulaturi coaxiale sau duble de evacuare a gazelor de ardere şi de aspiraţie a aerului, care vor

trebui duse la exterior. Fără acestea, centrala nu trebuie pusă in funcţiune.

Este obligatorie utilizarea unor tubulaturi de evacuare şi a unor accesorii originale pentru centrala cu

condensare ARCA.
Tubulaturile ede evacuare eARCA eprevăd, de asemenea,eoe versiune in polipropilenă cu rezistenţă la temperatura
de 120° C in regim continuu.
ARCA işi declină orice răspundere pentru orice nerespectare a recomandărilor din acest manual şi, în
special, cele referitoare la evacuarea gazelor de ardere.

2.1.1. DIVERSE TIPURI DE TUBULATURI DE EVACUARE

1. Concentrice, cu evacuare prin acoperiş

2. Concentrice, cu evacuare prin peretele extern

3. Duble, cu evacuare prin coşuri separate

4. Duble; cu evacuare in coş de fum, aspirafie prin perete extern

5. Concentrice, cu racordári la coşuri de fum concentrice

OBSERVATIE: In timpul functionării, datorită randamentului înalt al acestei centrale, este posibil să se formeze un văl de

abur la terminalul tubulaturii de evacuare a gazelor de ardere.
Pentru pozifionarea şi distantele tubulaturilor de evacuare faţă de ferestre, uşi etc., consultafi normele în vigoare.

13

175

MAX 15 m +

MAX 15 m

105 120

ÎN LINIE DREAPTA

MAX 15 m

MAX 4 m

95

MAX 4 m

165 195

350

2.1.2. DIMENSIUNILE TUBULATURILOR DE EVACUARE: PIXEL 25 FC SUN

2.1.2.1. TUBULATURI DE EVACUARE DUBLE Ø 80 mm

N.B.: Suma lungimii tubulaturii de

evacuare şi cea a tubulaturii de admisie nu
trebuie să depăşească 30 metri.

De la 0 la 2 m montaţi diafragma Ø 42 mm

pe tub ul a tur a de ev acu are a
ventilatorului.

Pentru fiecare cot suplimenat adăugat,
lungimea maximă admisă trebuie să fie
redusă cu 2 metri.

Tubulaturile de admisie şi de

evac uare tre bui e monta te cu o
inclinatie de 3° spre partea din

exte riorul clădi rii , ast fel înc â t
condensul să curgă în centrală şi nu în

exterior.

2.1.2.2.TUBULATURI DE EVACUARE COAXIALE Ø 60 x 100 mm

14

N.B.: Lungimea permisă a tubulaturilor
coaxiale variază de la un minim de 0,5 metri

la un maxim de 4 metri.

De la 0 la 1 metru montaţi diafragma Ø42 mm
pe tubu lat ura de evac uar e a
ventilatorului.

In cazul in care se utilizează tubulaturi de

evacuare din polipropilenă (material plastic
rezistent la 120° C), lungimea maximă trebuie
micşorată cu şi m.

Tubulaturile de admisie şi evacuare

trebuie montate cu o inclinatie de 3° spre

partea din exteriorul clădirii, astfel incât
condensul să curgă in centrală şi nu în

exterior.

MAX 15 m

175

MAX 15 m +

MAX 15 m

105 120

ÎN LINIE DREAPTA

MAX 4 m

195165

350

95

MAX 3 m

2.1.3. DIMENSIUNILE TUBULATIRILOR DE EVACUARE: PIXEL 31 FC SUN

2.1.3.1 TUBULATURI DE EVACUARE DUBLE Ø 80 mm

N.B.: Suma lungimii tubulaturii de
cea a tubulaturii de

depăşească 30 metri.

De la 0 la 2 m montaţi diafragma Ø 42 mm

pe tubulatura de evacuare a ventilatorului.
Pentru fiecare cot suplimentar adăugat, lungimea

maximă admisă trebuie să fie redusă cu 2 metri.

admisie nu trebuie să

evacuare şi

Tubulaturile de admisie şi evacuare

trebuie montate cu o înclinatie de 3°
spre partea din exteriorul c

incăt condensul să curgă in centrală şi nu in

exterior.

lădirii, astfel

2.1.3.2. TUBULATURI DE EVACUARE COAXIALE Ø 60x100
mm

N.B.: Lungimea permisă a tubulaturilor coaxiale
variază de la un minim de 0,5 metri la un

maxim de 4 metri.

De la 0 la 1 metru montaţi diafragma Ø 42 mm
pe t ubu la tur a de e vac uar e a ventilatorului.

În cazul în care se utilizează tubulaturi de evacuare

din polipropilenă (material plastic rezistent la 120°
C), lungimea maximă trebuie micşorată cu 1 m.

Tubulaturile de admisie şi evacuare

trebuie montate Cu o înclinatie de 3° spre

partea in exteriorul clădirii, astfel încăt
condensul să curgă in centrală şi nu in

exterior.

15

MAX 15 m

175

MAX 15 m +

MAX 15 m

105 120

ÎN LINIE DREAPTA

MAX 4 m

350

195165

MAX 4 m

95

2.1.4. DIMENSIUNILE TUBULATIRILOR DE EVACUARE: PIXELfast 26 FCX SUN

2.1.4.1 TUBULATURI DE EVACUARE DUBLE Ø 80 mm

N.B.: Suma lungimii tubulaturii de
cea a tubulaturii de

depăşească 30 metri.

De la 0 la 2 m montaţi diafragma Ø 42 mm

pe tubulatura de evacuare a ventilatorului.
Pentru fiecare cot suplimentar adăugat, lungimea

maximă admisă trebuie să fie redusă cu 2 metri.

admisie nu trebuie să

evacuare şi

Tubulaturile de admisie şi evacuare

trebuie montate cu o înclinatie de 3°
spre partea din exteriorul c

incăt condensul să curgă in centrală şi nu in

exterior.

lădirii, astfel

2.1.4.2. TUBULATURI DE EVACUARE COAXIALE Ø 60x100
mm

16

N.B.: Lungimea permisă a tubulaturilor coaxiale
variază de la un minim de 0,5 metri la un

maxim de 4 metri.

De la 0 la 1 metru montaţi diafragma Ø 42 m m
pe t ubu la tur a de e vac uar e a ventilatorului.

În cazul în care se utilizează tubulaturi de evacuare

din polipropilenă (material plastic rezistent la 120°
C), lungimea maximă trebuie micşorată cu 1 m.

Tubulaturile de admisie şi evacuare

trebuie montate Cu o înclinatie de 3° spre

partea in exteriorul clădirii, astfel încăt
condensul să curgă in centrală şi nu in

exterior.

G racord gaz 3/4SS
C ie ire apã caldã 1/2SS
F intrare apã rece 1/2SS
M tur Incãlzire 3/4SS

R retur Incãlzire 3/4SS

2.2. FIXAREA CENTRALEI

Pentru instalare, procedaţi după cum urmează:

 inând cont de gabaritul centralei, fixaţi şablonul de perete cu ajutorul a 2 cuie;
 efectuaţi două găuri In fantele ablonului cu două cărlige;

fixaţi apoi terminalele ţevilor de apă caldă şi rece, tur şi retur instalaţie, gaz şi racordurile electrice în orificiile speciale
aflate în partea de jos a şablonului;

 după ce aţi fixat definitiv ţevile in perete este posibilă indepărtarea şablonului, acesta putând fi, prin urmare,

reutilizat.

 cărligele poziţionate anterior vor fi reutilizate pentru agăţarea centralei de traversa situată in spatele aparatului;

treceţi acum la conexiunea hidraulică, înfiletănd mai întăi racordurile speciale fier-cupru în racordurile create anterior,
tăind tuburile furnizate in funcţie de distanţa dintre racordurile centralei şi racordurile fier-cupru poziţionate in perete.

 Străngeţi totul cu atenţie şi verificaţi dacă la prima punere sub presiune a aparatului există vreo pierdere.

N.B.: Un avertisment important este acela de a îndepărta capacele din plastic poziţionate pentru protejarea tevilor
centralei.

17

GLICOL

ETILENIC (%)

TEMPERATURA DE
CONGELARE (oC)

6

0,00

10

-3,90

15

-6,10

20

-8,90

25

-11,70

30

-15,60

40

-23,40

50

-35,50

2.3. LEGATURILE HIDRAULICE

1. Alimentarea cu apă rece sanitară

Presiunea din reţeaua de alimentare trebuie să varieze de la 1 la 6 bar (în cazul unei presiuni mai mari, instalaţi un reductor).
Duritatea apei de alimentare condiţionează frecvenţa de curăţare a schimbătorului de căldură cu serpentină. Necesitatea
instalării unor sisteme de tratare a apei trebuie examinată în baza caracteristicilor apei.

2. Umplerea instalaţiei

Deschideţi uşor robinetul de incărcare, până ce instalaţia atinge o presiune de circa 1 bar, ce poate fi verificată cu ajutorul
manometrului. Reînchideţi apoi robinetul de incărcare.
În acest moment, evacuaţi aerul din calorifere cu ajutorul dezaeratoarelor manuale.
Când instalaţia este rece, restabiliţi presiunea din instalaţie, la o valoare de circa 1 bar.

3. Recomandări şi sugestii pentru evitarea vibratiilor şi zgomotelor în instalatie

Evitati utilizarea ţevilor de diametre reduse;
Evitati utilizarea unor coturi cu rază mică şi reduceri mari de sectiuni;

Se recomandă o spălare la cald a instalaţiei in scopul eliminării impurităţilor provenind de la ţevi şi calorifere (in special uleiuriţi
grăsimi), care ar putea avaria pompa de circulaţie.

In cazul instalării centralei în incinte în care temperatura ambiantă

poate coborî sub 0° C, se recomandă umplerea instalaţiei cu
antigel.

Se recomandă utilizarea unor soluţii de glicol prediluat, pentru a
evita riscul unor diluări necontrolate.

2.4. LEGATURILE ELECTRICE

Centrala este concepută pentru a fi alimentată la tensiunea monofazată 230 V / 50Hz. Legătura trebuie efectuată cu
ajutorul cablului ce iese din centrală.
Inclusiv pentru termostatul de ambianţă este prevăzut un cablu extern; efectuaţi racordarea termostatului după ce aţi eliminat

puntea de pe terminalul cablului T.A.

Racordarea la centrală trebuie protejată cu un întreruptor bipolar care să asigure o distanţă de deschidere de cel puţin 3 mm şi
o siguranţă corespunzătoare.

Aparatul trebuie racordat, de asemenea, la o instalaţie eficientă de legare la pământ.
În orice caz, respectaţi normele in vigoare in materie de siguranţă.

Societatea ARCA işi declină orice răspundere pentru event ualele daune provocate persoanelor, animalelor şi bunurilor,
generate de lipsa legării la pământ a centralei şi de nerespectarea normelorţ

18

2

1

3

2.5 CONECTAREA LA RETEAUA DE ALIMENTARE CU GAZ

Efecuati conectarea respectand intocmai normele in vigoare.
Asigurati-va ca tevile de gaz au o sectiune adecvata in functie de lungimea lor.
Inainte de a efectua legatura, verificati caracteristicile gazului distribuit astfel incit acestea sa fie aceleasi

cucele de pe placuta de timbru a cazanului; daca exista diferente sunt necesare noi reglari.
Introduceti un robinet de interceptare intre reteaua de alimentare cu gaz si cazan.
Deschideti usile si ferestrele si evitati prezenta unor flacari libere.
Aerisiti conductele de alimentare cu gaz.
Cu centrala termica oprita controlati daca sunt scapari de gaz.
In aceste conditii observati contorul cel putin 10 minute pentru a verifica ca nu sunt semalate scurgeri

degaz.
Verificati, in toate cazurile, toata linia de alimentare cu gaz folosind o solutie de sapun sau alte produse

echivalente.
Atentie: in cazul in care centrala functioneaza cu GPL instalati un reductor de presiune pe instalatia de

alimentare cu gaz.
Daca centrala functioneaza cu gaz metan este obligatorie montarea unui filtru stabilizator de presiune pe

instalatia de alimentare cu gaz a acesteia.
Porniti aparatul si verificati buna functionare a arzatorului. Pentru a efectua controlul presiunii de gaz

laintrare in centrala si la nivelul arzatorului folositi prizele de presiune A si B disponibile pe vana de gaz (vezi
figura).
Nota: pentru a verifica daca valoarea presiunii din instalatia de alimentare cu gaz este suficienta pentru a
asigura functionareacorecta, efectuati masurarea acesteia cu arzatorul aprins in regim de functionare de
preparare apa calda menajera.

1– Priza de presiune la iesirea din
vana de gaz(in arzator)

2– Priza de presiune la intrarea in
vana de gaz

3– Priza de compensare
A– Surub de reglajpresiune minima
B– Piulita de reglajpresiune maxima
C- Capac de protectie

19

RANGE

VALORE IMPOSTATO

Puterea la aprindere

P1

0 ÷ 100

(45 Metano; 75: GPL)

Puterea de incalzire

P2

0 ÷ 100

70

Temporizari Impotriva ciclurilor frecvente

P3

0 ÷ 10

7

Post circulare

P4

02 ÷ 50

50

Metan/GPL

P5

oF=metano/on=GPL

oF=metano/on=GPL

Anomalia H2O

P6

0/1-2-3

2

Puterea minima pentru incalzire

P7

0 ÷ 100

10

Sonda externa

P8

on/oF

oF

K OTC

P9

0 ÷ 6

3

Tipul centralei

Pa

0/1/2

2

Tipul schimbatorului

Pb

on/oF

oF

Set minim incalzire

Pc

+15 ÷ +50

35

Tur pentru sanitar cu boiler

Pd

oF/on

on

Functiune impotriva bacteriei legionella

Pe

oF/on

oF

2.6 SETARI DIN PANOUL DE COMANDA

Exista 4 modalitati de functionare:
a) Modalitate normala:
Se vizualizeaza statul de functionare al centralei, temperatura de pe tur, nivelul de modulare si prezenta flacarii.
In plus, se vad eventuale anomalii asa cum se vede din codificarea alaturata.
b) Modul de vizualizare a parametrilor centralei:
Se activeaza apasand T1 + T2 timp de 6 secunde. Se vizualizeaza in ordine apasand T3 sau T4

- temperatura de pe tur

- presiunea instalatiei

- puterea la aprindere

- puterea de incalzire

c) Modul de setare a parametrilor:
Setarea se activeaza apasand T1+T2 timp de 9 secunde. Dupa activare se vizualizeaza in mod alternativ numarul
parametrului P1, P2, P3, P4, P5, P6, P/, P8, P9, Pa, Pb, Pc si valoarea curenta. Apasand pulsantii T3 si T4 este
posibilsa se parcurga parametrii modificabili, in timp cu tastele P5 si P6 este posibila modificarea valorii.
Apasand T3+T4 se iese din program fara a memoriza modificarile.
Apasand T2 timp de 5 secunde se iese memorizand modificarile efectuate.
Parametri disponibili sunt:

- P1 Puterea de aprindere (0 ÷ 100 %)

- P2 Puterea de incalzire (0 ÷ 100 %)

- P3 Timer impotriva ciclurilor frecvente de incalzire (0 ÷ 10 minute: 0.1 echivalen cu 6 secondi)

- P4 oF = post-circulare dupa pornirea termostatului de ambient (02 ÷ 50) de la 12 secunde la 5 minuti

- P5 oF = metan / on = GPL

- P6 0 = anomalia H2O centrala functioneaza si se aprinde eroarea P6 / 1 = semnalarea anomaliei H2O daca

presiunea este < 0,3 bar, in acest caz centrala nu functioneaza, 2 = semnalarea anomaliei H2O daca
presiunea este < 0,4 bar, in acest caz centrala nu functioneaza; 3 = semnalarea anomaliei H2O daca
presiunea este < 0,5 bar, in acest caz centrala nu functioneaza.

- P7 Puterea minima pe circuitul de incalzire (0 ÷ 100 %)

- P8 oF = sonda externa dezactivata / on = sonda externa activata

- P9 Valoare parametru K OTC (0 ÷ 6)

- Pa Setarea tipului de centrala (0 = rapida 2 sonde / 1 = boiler /
2 = rapida cu o singura sonda

- Pb tipul de schimbator centrala rapida oF = in placi /on = cu serpentina

- Pc Set minim pentru incalzire (+15 ÷ +50) °C

- Pd Controlul turului pentru sanitar cu boiler (oF: set tur=set sanitar +20°C /on: set tur = 80°C)

- Pe functionarea impotriva bacteriei legionella
d) Modul de vizualizare a istoricului anomaliilor.
Se activeaza apasand T1+T2 tipm de 12 secunde. Dupa activare se vizualizeaza alternand numarul de inregistrare a
anomaliei ( reprezinta ordinea temporala a evenimentelor, maxim 9) si codul anomaliei.
Apasand T3+T4 se iese din program.
Apasand T2 pentru 5 secunde se activeaza stergerea istoricului anomaliilor.

PREIMPOSTAREA PARAMETRILOR

Parametri de mai sus sunt pre impostati ca si in tabelul de mai jos:

Pentru a creste randamentul ciclic este consiliabil sa se seteze parametrul P3 ( timer impotriva ciclurilor frecvente) la valori
aproape de 10 si paramentrul P7 la o valoare intre 10 si 20.

20

2.7 REGLAREA ARDERII: PUTERE MAXIMA SI PUTERE
MINIMA

Cazanele sunt deja reglate din fabricatie pentru functionare pe tipul de gaz indicat pe placuta de timbru.
Controlati valorile presiunii min./max. intrucat nu toate retelele distribuie gaz la presiunea nominala, la care
este reglat aparatul din fabricatie.

Pentru a controla si eventual a corecta valorile presiunii procedati dupa cum urmeaza:

• introduceti un manometru pentru gaz pe priza de presiune 1 - ”P out”;

• porniti cazanul cu robinetul sanitar deschis la maxim;

• asigurati-va ca bobina de modulare este alimentata.

2.7.1 REGLARE PUTERE MAXIMA

1. Aprindeti cazanul avand debitul maxim de apa menajera;

2. Asigurati-va ca bobina de modulare este alimentata;

3. Indepartati capacul de protectie “C”;

4. Reglati presiunea maxima actionand piulita “B” cu o cheie de 10 mm; rotind in sensul acelor de ceasornic

presiunea creste, in sens invers scade.

2.7.2 REGLARE PUTERE MINIMA

1. Selectati din panoul de comanda regimul de functionare „IARNA”

2. Inchideti contactul eventualulului termostat de ambianta.

3. Setati temperatura de incalzire la maxim

4. Setati puterea de incalzire la minim

5. Rotiti capul de surub rosu “A” pana la atingerea presiunii minime indicate in manual (in sensul acelor de

ceasornic creste, in sens invers scade).

6. Reasezati capacul de protectie “C”

7. Pentru reglarea puterii cazanului in modul incalzire a se vedea valorile din tabel raportate la tipul de gaz

8. Deschideti robinetul de apa menajera la debit maxim pentru a verifica presiunea de gaz la puterea

maxima.
N.B. Inchideti intotdeauna prizele de presiune dupa folosire si verificati-le etanseitatea.

2.8 REGLARE APRINDERE LENTA SI PUTERE DE INCALZIRE

2.8.1 REGLARE APRINDERE LENTA

Cazanul iese din fabrica deja calibrat la urmatoarele valori:
MET= 30 mm c.a.
GPL= 80 mm c.a.
Daca este nevoie sa modificati aceste valori, procedati ca mai jos:

• Deschideti robinetul de apa menajera la debit maxim si opriti cazanul

• Porniti cazanul si selectati modul de functionare pe pozitia “vara”

• Verificati presiunea de gaz a arzatorului in timpul ciclului de aprindere (presiunea de aprindere

lenta este mentinuta pana la detectarea flacarei).

• Pentru a modifica valoarea aprinderii lente este necesar sa opriti centrala, actionand din nou

asupra parametrilor si reporniti centrala verificand obtinerea valorii de presiune dorite.

2.8.2 REGLARE PUTERE DE INCALZIRE

Puterea maxima de incalzire trebuie reglata in functie de necesarul instalatiei.
Pentru a proceda la reglarea presiunii gazului la arzator actionati dupa cum urmeaza:

• Selectati din panoul de comanda regimul de functionare „IARNA”;

• Inchideti contactul termostatului de ambianta pentru a avea cerere de incalzire;

• Setati valoarea parametrului putere de incalzire P2 (conform cap. 2.6, punctul c).

Nota: inainte de a efectua acesta reglare asteptati circa 10 secunde pentru a permite
stabilizarea presiunii dupa aprinderea lenta.

21

PIXEL 25 F

Duze arzator

Presiune arzator

TIPO DI GAS

P.C.I

Presiune

retea

Cantitate

Ø

Qmin =

10,5 KW

Qnom. =

27 KW

MJ/m3

mbar

n°

mm

mbar

mbar

Metan G20 (2H+)

34,02

20

11

1,30

2,3

14,4

Metan G25 (2H+)

29,25

25

11

1,30

2,3

14,4

Metan G25 (2LL)

29,25

20

11

1,45

1,6

10,1

Butan G30

116,09

28/30

11

0,8

4,3

28,1

Propan G31

88

37

11

0,8

5,7

35,3

8

10

12

14

16

18

20

22

24

26

0 5 10 15 20 25 30 35

Debit calorific (KW)(KW)

Presiune arzator (mbar)

2.10.1 DIAGRAMA PRESIUNE GAZ - DEBIT CALORIFIC

MET. H (G20)

MET L (G25)

MET. LL (G25)

METAN G25.1 (II2HS2B/P)

BUTAN (G30)

PROPAN (G31)

2.9 ADAPTAREA LA FOLOSIREA ALTOR GAZE

Cazanul este adecvat utilizarii de gaz natural si gaz GPL. Conversiunea cazanului de la
functionarea cu un gaz la altul comporta executarea urmatorelor operatiuni:

Transformare gaz metan – GPL

• Procedati la inlocuirea duzelor arzatorului

• Setati parametrul P5 pe ON din panoul de comanda – meniul setare parametri

• Reglati nivelele de presiune MIN/MAX urmand instructiunile din paragrafele precedente

• Pentru diametrul duzelor si presiunea de gaz la arzator consultati tabelul de mai jos

• La terminarea operatiunii, sigilati elementele de reglaj cu o picatura de vopsea.

Transformarea GPL - gaz metan

• Procedati la inlocuirea duzelor arzatorului

• Setati parametrul P5 pe OFF din panoul de comanda – meniul setare parametri

• Reglati nivelele de presiune MIN/MAX urmand instructiunile din paragrafele precedente

• Pentru diametrul duzelor si presiunea de gaz la arzator consultati tabelul de mai jos

• La terminarea operatiunii, sigilati elementele de reglaj cu o picatura de vopsea.

2.10 TABEL PRESIUNE - DUZE: PIXEL 25 FC SUN

22

PIXELfast 31 FC SUN

Duze arzător

Presiune arzător

TIP DE GAZ

P.C.I

Presiune

reţea

Cantitate

Ø

Qmin =

12,4 KW

Qnom. =

31KW

MJ/m3

mbar

n°

mm

mbar

mbar

Metan G20 (2H+)

34,02

20

13

1,30

2

13,2

Metan G25 (2H+)

29,25

25

13

1,30

2,8

16,2

Metan G25 (2LL)

29,25

20

13

1,45

1,4

10,8

MetanG25.1 (2HS3B/P)

29,21

25

13

1,45

1,5

12,2

Butan G30

116,09

28/30

13

0,8

4,3

27

PropanG31

88

37

13

0,8

6,1

34,9

PIXELfast 26 FCX SUN

Duze arzător

Presiune arzător

TIPO DI GAS

P.C.I

Presiune

reţea

Cantitate

Ø

Qmin =

10,5 KW

Qnom. =

26 KW

MJ/m3

mbar

n°

mm

mbar

mbar

Metano G20 (2H+)

34,02

20

22

0,89

1,4

13,7

Metano G25 (2H+)

29,25

25

22

0,89

2,2

16,9

Metano G25 (2LL)

29,25

20

22

1,00

1,0

12,8

Metano G25.1 (2HS3B/P)

29,21

25

22

1,00

1,3

14,1

Butano G30

116,09

28/30

22

0,55

4,2

27,2

Propano G31

88

37

22

0,55

5,8

35,7

10

12

14

16

18

20

22

24

26

28

30

32

34

0 5 10 15 20 25 30 35 40

Debit calorific (KW)

Presiune arzator (mbar)

2.11.1 DIAGRAMA PRESIUNE GAZ - DEBIT CALORIFIC

MET. H (G20)

MET L (G25)

MET. LL (G25)

METAN G25.1 (II2HS2B/P)

BUTAN (G30)

PROPAN (G31)

8

10

12

14

16

18

20

22

24

26

0 5 10 15 20 25 30 35

Debit calorific (KW)

Presiune arzator (mbar)

2.12.1 DIAGRAMA PRESIUNE GAZ - DEBIT CALORIFIC

MET. H (G20)

MET L (G25)

MET. LL (G25)

METAN G25.1
(II2HS2B/P)

BUTAN (G30)

PROPAN (G31)

2.11 TABEL PRESIUNE - DUZE: PIXELfast 31 FC SUN

2.12 TABEL PRESIUNE - DUZE: PIXELfast 26 FCX SUN

23

3. ISTRUCTIUNI DE INTRETINERE

3.1 INSTRUCTIUNI GENERALE

Toate operatiile de intretinere si transformare a gazului trebuie sa fie executate de catre persoane calificate
profesional.
Operatiunile de INTRETINERE trebuie sa fie executate conform normelor in vigoare si trebuie efectuate cel
putin o data pe an de centre de asistenta tehnica autorizate de firma ARCA, enumerate in lista de centre de
service autorizate.
La inceputul sezonului de iarna , prima operatiune necesara este inspectarea aparatului de catre persoane
autorizate , cu scopul de a avea o instalatie de o eficienta maxima.
Este necesara efectuarea urmatoarelor operatiuni:

• verificarea si eventual curatarea schimbatorului de caldura;

• verificarea si eventual curatarea arzatorului;

• verificati si eventual restabiliti presiunea in instalatia hidraulica;

• verificarea eficientei vasului de expansiune al circuitului de incalzire;

• verificarea functionarii corecte a termostatelor de reglare si de siguranta;

• verificarea starii de curatenie si integritatea electrodului de aprindere;

• controlati corecta functionare a pompei;

• controlati daca nu exista pierderi in diferitele circuite (gaz, apa, evacuare fum);

• controlati ca presiunea gazului din arzator sa fie corecta;

• controlati randamentul de ardere;

• controlati valoarea emisiilor de noxe(CO,CO2,NOX);

• in cazul inlocuirii unei parti componente a cazanului,este obligatoriu sa folositi numai piesele de schimb ale

firmei constructoare;
Firma constructoare isi declina orice responsabilitate fata de instalatia la care nu s-au folosit piese originale.

ATENTIE! Dupa ce ati executat orice interventie la cazan care priveste circuitul de alimentare cu gaz
este INDISPENSABILA controlarea etanseitatii acestuia.

3.2 DEBLOCAREA POMPEI

La cazanul nou sau dupa o lunga perioada de inactivitate se poate intimpla ca pompa sa se blocheze. Acest
incovenient se poate rezolva astfel:

• demontati busonul de aerisire al pompei cu ajutorul unei surubelnite;

• introduceti surubelnita cu atentie in crestatura arborelui si rotind usor deblocati rotorul pompei;

• montati la loc busonul.

24

Indicator tem peratura apa calda
sanitara/incalzire:

C u a j u t o r u l termometrului exista
posibilitatea de a verifica temperatura de
lucru a circuitului de incalzire setata
anterior.

Manometru: Vizualizeaza
presiunea apei din interiorul circuitului
de incalzire: valoarea presiunii nu
trebuie sa fie mai mica de 0,8-1 bar (la
rece).
Daca presiunea este sub 0,8-1 bar
(la rece) este necesar sa restabiliti
valoarea corecta, actionand asupra
robinetului de incarcare. Aceasta
operatie trebuie efectuata la rece

Incalzire

Prin aceste taste se seteaza
temperatura din circuitul de
incalzire.
In cadrul meniului ,,setare parametri”
se modifica valoarea parametrului
de reglat prin crestere (+) sau
diminuare (-).

Apa calda

Prin aceste taste se seteaza
temperatura apei calde sanitare.
In cadrul meniului ,,setare
parametri” se schimba parametrul
de reglat. Prin apasarea
simultana se iese din meniu,

revenind la afisarea normala.

Regim VARA Regim IARNA RESET

4. INSTRUCTIUNI DE UTILIZARE

4.1 PANOUL DE COMANDA: DISPOZITIV DE REGLARE SI

SEMNALIZARE

Din tasta MENU (apasare lunga) se selecteaza regimul de functionare: OFF / VARA / IARNA

Centrala termica functioneza doar Centrala termica functioneza atat in Prin apasarea acestei taste aveti
in regim de preparare apa calda regim de incalzire, cat si in regim de posibilitatea de a reactiva functionarea

sanitara. preparare apa calda sanitara. centralei dupa interventia dispozitivului

de blocare a arzatorului.

25

4.2 SETĂRI DE BAZĂ (Pentru utilizatorul)

MENU RESET

4.2.1 MOD DE FUNCŢIONARE

După legarea cazanul de reţeaua electrică display-ul se va ilumina şi va apărea simbolul în
partea de sus.

Apăsând pentru un timp de circa 3 secunde tasta MENU în partea de jos a display-ului apare simbolul
(vară) şi va fi vizualizată temperatura apei conţinută în cazan.

Apăsând a doua oară tasta MENU pentru 3 secunde în partea de jos a display-ului dispare simbolul

(vară) şi apare simbolul (iarnă), şi este afişată tot temperatura apei conţinută în cazan cu simbolul

.

26

4.2.2 VIZUALIZAREA ŞI REGLAREA TEMPERATURII APEI MENAJERE

Prin folosirea tastei MENU se merge la VARĂ sau la IARNĂ.

Apăsând tasta + sau – cu simbolul robinetului alăturat va fi vizualizată temperatura apei
menajere şi simbolul robinetului începe să pâlpâie.
Apăsând aceleaşi taste + sau – se poate modifica temperatura apei menajere după propria
dorinţă pornind de la un minim de 30°C până la un maxim de 60°C.

O dată ce se va fi ajuns la temperatura dorită se aşteaptă circă 3-4 secunde şi display-ul revine la situaţia de

stand by.

4.2.3 VIZUALIZAREA ŞI REGLAREA TEMPERATURII APEI DE LA

INCĂLZIRE

Prin folosirea tastei MENU se merge la VARĂ sau la IARNĂ.

Apăsând tasta + sau – cu simbolul radiatorului alăturat va fi vizualizată temperatura apei de
la încălzire şi simbolul radiatorului începe să pâlpâie.
Apăsând aceleaşi taste + sau – se poate modifica temperatura apei de la încălzire după
propria dorinţă pornind de la un minim de 30°C până la un maxim de 85°C.

O dată ce se va fi ajuns la temperatura dorită se aşteaptă circă 3-4 secunde şi display-ul revine la situaţia de

stand by.

4.3 PORNIREA CENTRALEI

Deschideti robinetul de alimentare cu gaz. Setati functionarea in pozitia VARA sau IARNA: centrala se
aprinde automat (ledul de retea se aprinde pe panoul de comanda). Atunci cand aprinderea nu se produce,
se aprinde semnalizarea de blocare. Pentru a debloca e necesar sa actionati tasta T2 (RESET).

4.4 FUNCTIONARE IN REGIM DE VARA

Setati din selectorul de regim de functionare (tasta T1) modul VARA, setati temperatura sanitara dorita (din
tastele T3 si T4). In aceasta situatie, centrala functioneaza numai pentru producerea de apa calda sanitara
(cand exista cerere).

4.5 FUNCTIONARE IN REGIM DE IARNA

Setati din selectorul de regim de functionare (tasta T1) modul IARNA, setati temperatura de incalzire dorita
(din tastele P5 si P6). In cazul in care dispuneti de un termostat de ambianta acesta are rolul de a mentine
temperatura mediului la valoarea stabilita.

N.B.: daca exista termostat de ambianta, verificati ca acesta sa fie pozitionat la temperatura dorita.

27

0

- 5

- 10 - 15

5

101520

90

80

70

60

50

40

30

20

10

25 - 20 - 25

K=6

temperatura di mandata (°C)

Temperatura esterna (°C)

K=1

K=2

K=3

K=4

4.5.1 MODALITATE ÎNCĂLZIRE CU OTC

Această modalitate este activată prin conexiunea senzorului de temperatură externă şi abilitarea

parametrului aferent (a se vedea 3.18 : meniul modalitate de setare a parametrilor).

Funcţionarea este aceeaşi cu cea de încălzire normală, cu diferenţa că temperatura de pornire a apei de la
încălzire este calculată în funcţie de temperatura externă măsurată de sondă şi de factorul K (reglat între 0 şi

6 din meniul de setare a parametrilor).

În imaginea următoare este arătată o diagramă a funcţiei OTC (încălzire minimă setată = 15°C).

Reglarea temperaturii ambientale poate fi obţinută folosind numai compensarea temperaturii de pornire a
apei de la încălzire cu temperatura externă sau în combinaţie cu controlul remot (a se vedea descrierea
aferentă). Corecţia temperaturii de pornire a apei de la încălzire este efectuată fiecare minut prevăzând o
funcţie de reducere a variaţiilor bruşte.
Dacă sonda externă nu funcţionează, reglarea temperaturii de pornire a apei de la încălzire se face prin
folosirea tastelor de setare ale încălzirii cu aceleaşi funcţiuni descrise în paragraful de dinainte.

4.5.2 FUNCŢIONARE CU TERMINALUL REMOTIZAT

Placa electronică de control a fost predispusă pentru eventuala folosire a cronotermostatului furnizat de

ARCA.
Terminalul remot trebuie legat direct la bornele respective pe placă, după întreruperea alimentării.

Cu terminalul remot conectat şi comunicare eficientă, cazanul este controlat numai de la acesta. În caz de o
întrerupere a comunicării, controlul asupra cazanului este preluat direct de placa principală ca şi cum n-ar fi

prezent terminalul remot.

4.6 FUNCŢIUNE DE CURĂŢIRE A COŞULUI

Apăsând tasta T2 pentru un timp de 10s (timp de activare curăţire coş), cazanul se aprinde în
modalitate încălzire şi este menţinut la puterea maximă pentru un timp de 15 minute până când nu
va fi atinsă temperatura de oprire (90°C).

Cazanul se va mai aprinde la coborârea temperaturii sub 82 °C.

28

COD

DESCRIERE

00

TRASDUCTOR PRESIUNE CIRCUIT ÎNCĂLZIRE DEFECT

01

BLOCAJ DATORIT EŞUĂRII APRINDERII

02

ANOMALIE PRESIUNE CIRCUIT ÎNCĂLZIRE

04

SONDĂ TEMPERATURĂ PORNIRE APĂ ÎNCĂLZIRE DEFECTĂ

06

BLOCAJ DATORIT SUPRATEMPERATURII

08

ANOMALIE PRESOSTAT AER

09

CIRCULAŢIE INSUFICIENTĂ

4.7 CODURI ANOMALII

Modalitatea de vizualizare a defectiunilor (avariilor) se activeaza prin apasarea tastelor T1+T2 timp de 9
secunde. Dupa activare se vizualizeaza alternativ numarul de ordine al avariei (indica ordinea temporala a
evenimentelor) precum si codul acesteia.
Apasand T3+T4 se iese din acest meniu.
Apasand T2 timp de 5 secunde se activeaza stergerea jurnalului de avarii.

4.7.1 VIZUALIZARE ANOMALII ŞI PROCEDURĂ DE REPORNIRE

În cazul în care cazanul se opreşte datorită unei anomalii display-ul pâlpâie şi va fi afişat codul caracteristic
al blocajul care s-a produs.

Apăsând tasta se poate reseta situaţia de blocaj.
RESET

4.8 OPRIRE TEMPORARA

Se obtine in urmatoarele situatii:

 termostatarea cronotermostatului sau a sondei ambientale;
 ajungerea centralei termice la temperatura dorita (termostatarea centralei);
 oprire din selectorul de regim de functionare (T1) – pozitia OFF- de pe panoul de comanda;
 interventia situatiei de avarie atunci cand exista probleme de functionare, vizualizata prin afisarea codului

de avarie pe panoul de comanda.
Resetarea avariei se face apasand tasta RESET (T2) de pe panoul de comanda. Daca problema se repeta
anuntati un centru de service autorizat ARCA

4.9 OPRIRE PE PERIOADE PRELUNGITE

In cazul in care cazanul trebuie sa ramana inactiv pe o perioada lunga, intrerupeti alimentarea electrica apoi
inchideti robinetul de alimentare cu gaz.

4.10 SFATURI SI NOTE IMPORTANTE

O dată pe an curăţaţi centraia şi verificaţi aparaturiie.
in cazui in care centraia rămâne neutiiizată o perioadă indeiungată, inainte de a o recupia ia curent, debiocaţi rotorui pompei de
circuiaţie cu ajutorui urubuiui speciai (a se vedea fig. de ia pag. 18).
Nu interveniţi niciodată asupra regiajuiui vanei de gaz, acest iucru se va efectua numai de către personal autorizat. Dacă
pe dispi ay-ui panoui ui de comandă apare bi ocare aprindere, reporniţi centraia cu ajut orui but onuiui T2. Dacă anomaiia se
repetă frecvent, adresaţi -vă unui centru de asistentă autorizat ARCA.

Tubulatura de evacuare a condensului nu trebuie modiţicată sau obturată.
După o iungă perioadă de inactivitate, verificaţi prezenţa apei in sifon, verificând dacă, după trecerea a 10 minute de ia aprinderea ia
rece, condensui din sifon este evacuat. in caz contrar, adresaţi-vă unui centru de asistentă autorizat ARCA.

29

Defect

Cauza

Remediu

1. Flacara
arzatorului
principal nu se
aprinde

A. Temperatura apei

din cazan este
superioara celei reg
late pentru incalzire;

E. Lipsa scanteie

electrod aprindere

siguranta (cod 06)
H. Nu este presiune in

prescrisa mai inalta sau
asteptati scaderea temperaturii
din instalatie
B. deschideti robinetul gaz si

resetati

C. resetati din tasta T2
D. chemati tehnicianul de
service

service
G. chemati tehnicianul de

service
H. deschideti robinetul de

incarcare si refaceti presiunea

2. Aprindere cu
zgomot mare

B. Aprindere lenta

neoptimala
C. Electrodul de aprindere nu
este pozitionat corect

service

service
C. chemati tehnicianul de
service

A. Pierderi in circuitul de gaz
(conducte interne sau
externe ale cazanului)

A. inchideti robinetul general de
gaz si chemati un tehnicianul de
service

produce condens

A. Cazanul fuctioneaza la
temperatura prea joasa

A. reglati termostatul cazan la o
temperatura superioara

5. Radiatoare
reci iarna

A. Este selectat regimul de

functionare VARA

B. Termostatul de ambianta

este sau reglat la
valoare prea mica

inchise

D. Vana cu 3 cai nu

functioneaza corect

ambianta sau reglati-l la o
temperatura mai mare

ale instalatiei sau ale
caloriferelor

6. Productie
slaba de apa
calda menajera

pentu apa calda este prea
mica

B. Debitul (consumul) de apa

calda este in exces
C. Reglarea gazului la
arzator nu e corecta

pentru apa calda

B. inchideti partial robinetul de

apa calda
C. chemati tehnicianul de
service

4.11 NEREGULARITATI DE FUNCTIONARE

30

4.12 CONDITII DE GARANTIE

1. Aparatul are termenul de garantie 36 luni de la data facturarii si a punerii in functiune. Nu este

autorizata modificarea termenului de garantie.

2. Garantia cuprinde toate partile componente ale cazanului si se extinde si la reparatii sau la furnizarea

gratuita a oricarei piese care prezinta defecte de fabricatie.

3. Reparatia sau inlocuirea de piese pe parcursul perioadei de garantie nu comporta o prelungire a

termenului de scadenta al garantiei.

4.Garantia nu cuprinde: partile avariate in timpul transportului, lipsa sau gresita intretinere sau instalare,

ineficienta caminului (cosului de fum), deficiente ale instalatiei electrice sau hidraulice, calitatea
inferioara a combustibilului, incapacitate de intrebuintare, interventii ale personalului tehnic
neautorizat, sau alte cauze independente de firma constructoare.

5. Garantia este valabila in conditiile in care:

 prima aprindere este executata de catre personal autorizat de firma noastra;
 este eliberat certificatul de garantie al aparatului;
 aparatul a fost instalat in conformitate cu normele in vigoare si conform indicatiilor din cartea

tehnica;

 aparatul se afla in intretinerea personalului tehnic autorizat de firma noastra, intretinere

efectuata conform acestei documentatii tehnice.

6. Garantia se considera expirata in cazul in care:

 se constata interventia personalului tehnic neautorizat de ARCA;
 instalarea nu corespunde normelor in vigoare si indicatiilor din cartea tehnica;
 ineficienta caminului;
 instalatii electrice sau hidraulice care nu corespund normelor in vigoare sau indicatiilor din

cartea tehnica;

 utilizarea altor metode decat cele descrise in cartea tehnica sau folosirea aparatului in

alte scopuri decat cele prevazute in cartea tehnica;

7. Receptionarea (verificarea) priveste exclusiv cazanul si garanteaza o buna fu

nctionare.
Nici o responsabilitate nu poate fi imputata Serviciului de Asistenta tehnica pentru incoveniente ce

deriva dintr-o instalare care nu corespunde normelor in vigoare sau indicatiilor din cartea tehnica.

31

TEHNOLOGII PENTRU MEDIUL ÎNCONJURĂTOR
Via Giovanni XXIII, 105 - 20070 S.Rocco al Porto (LODI)

Tel.: [phone] - Fax.: [phone]

DECLARAŢIE DE CONFORMITATE

Subsemnatul Michele CAVALLINI, administratorul firmei ARCA S.r.l. cu sediul legal în via 1° Maggio, 16, San

Giorgio (Mantova)

Declară că

cazanele

BASEL 21 N, POCKET 24 N, POCKET 24 NR, ECOfast 25 N, ECOfast 25 NR, PIXELfast 25 N, PIXELfast 25 NR, PIXELfast 25 N SUN,PIXELfast 25 NR SUN, ECOfast B 25 N, ECOfast B
25 N INOX, ECOfast 120/25 N SUN, PIXELfast B 25 N, PIXELfast B 25 N INOX, PIXELfast 120/25 N, PIXELfast B 25 N SUN, PIXELfast B 25 N INOX SUN,
PIXELfast 120/25 N SUN, PIXEL 25 N, PIXEL 25 NR (PIN CODE: 0068AT020);

BASEL 21 F, BASEL 21 FR, POCKET 24 F, POCKET 24 FR, ECOfast 25 F, ECOfast 25 FR, PIXELfast 25 F, PIXELfast 25 FR, PIXELfast 25 F SUN,
PIXELfast 25 F R SUN, ECOfast B 25 F, ECOfast B 25 F INOX, PIXELfast B 25 F, PIXELfast B 25 F INOX, PIXELfast B 25 F SUN, PIXELfast B 25 F INOX SUN
(PIN CODE: 0068AT018);

ECOfast 32 F, ECOfast 32 FR, ECOfast 120/32 F, PIXELfast 32 F, PIXELfast 32 FR, PIXELfast 120/32 F, PIXELfast 32 F SUN, PIXELfast 32 FR SUN,
PIXELfast 120/32 F SUN, MULTIPLA 32 F TR, MULTIPLA 32 F (PIN CODE: 0068AT021);

BASEL 21 F cg, BASEL 21 F R cg, BASEL B 21 F cg, ECOfast 25 F cg, ECOfast 25 FR cg,PIXELfast 25 F cg, PIXELfast 25 FR cg, ECOfast B 25 F cg,
ECOfast B 25 F INOX cg, PIXELfast B 25 F cg, PIXELfast B 25 F INOX cg, ECOfast 120/25 F, PIXELfast 120/25 F, PIXELfast 120/25 F SUN, STYLOfast IN 25 F, STYLOfast ES 25
F, STYLOfast IN 25 FR, STYLOfast ES 25 FR, STYLOfast IN 25 F SUN, STYLOfast ES 25 F SUN,STYLOfast IN 25 FR SUN, STYLOfast ES 25 FR SUN, PIXELfast IN 25 F,
PIXELfast ES 25 F, PIXELfast IN 25 FR,PIXELfast ES 25 FR,PIXELfast IN 25 F SUN, PIXELfast ES 25 F SUN, PIXELfast IN 25 FR SUN,
PIXELfast ES 25 FR SUN (PIN CODE: 0068AT019);

BASEL 21 F SUPER, BASEL 21 FR SUPER, POCKET 24 F SUPER, POCKET 24 F R SUPER, ECOfast 25 F SUPER, ECOfast 25 FR SUPER,
PIXELfast 25 F SUPER,PIXELfast 25 FR SUPER, PIXELfast 25 F SUPER SUN, PIXELfast 25 FR SUPER SUN, ECOfast B 25 F SUPER, ECOfast B 25 F INOX SUPER, ECOfast
120/25 F SUPER,PIXELfast B 25 F SUPER, PIXELfast B 25 F INOX SUPER, PIXELfast 120/25 F SUPER,PIXELfast B 25 F SUPER SUN,
PIXELfast B 25 F INOX SUPER SUN, PIXELfast 120/25 F SUPER SUN, STYLOfast ES 25 F SUPER,STYLOfast IN 25 F SUPER, STYLOfast ES 25 FR SUPER, STYLOfast IN 25
FR SUPER, PIXELfast ES 25 F SUPER,PIXELfast IN 25 F SUPER,PIXELfast ES 25 FR SUPER,PIXELfast IN 25 FR SUPER,
STYLOfast ES 25 F SUPER SUN, STYLOfast IN 25 F SUPER SUN,STYLOfast ES 25 FR SUPER SUN, STYLOfast IN 25 FR SUPER SUN,
PIXELfast ES 25 F SUPER SUN, PIXELfast IN 25 F SUPER SUN,PIXELfast ES 25 FR SUPER SUN, PIXELfast IN 25 FR SUPER SUN,PIXEL 25 F SUPER,
PIXEL 25 FR SUPER (PIN CODE: 0068AT025);

BASEL 24 F, BASEL 24 FR, BASEL B 24 F, POCKET 28 F, POCKET 28 FR, ECOfast 29 F, ECOfast 29 FR,PIXELfast 29 F, PIXELfast 29 FR, PIXELfast 29 F SUN, PIXELfast 29
FR SUN, ECOfast B 29 F, ECOfast B 29 F INOX, ECOfast 120/29 F, PIXELfast B 29 F, PIXELfast B 29 F INOX,PIXELfast 120/29 F,PIXELfast B 29 F SUN, PIXELfast B 29 F INOX
SUN,PIXELfast 120/29 F SUN, PANELfast 29 F, PANELfast 29 FR, STYLOfast ES 29 F, STYLOfast IN 29 F, STYLOfast ES 29 FR,
STYLOfast IN 29 FR, STYLOfast ES 29 F SUN,STYLOfast IN 29 F SUN, STYLOfast ES 29 FR SUN, STYLOfast IN 29 FR SUN, PIXELfast ES 29 F,
PIXELfast IN 29 F, PIXELfast ES 29 FR, PIXELfast IN 29 FR, PIXELfast ES 29 F SUN, PIXELfast IN 29 F SUN, PIXELfast ES 29 FR SUN, PIXELfast IN 29 FR SUN,
PIXEL 29 F, PIXEL 29 FR, (PIN CODE: 0068AT026);

PIXEL 25 F, PIXEL 25 FR, PIXEL ES 25 F, PIXEL ES 25 FR, PIXEL IN 25 F, PIXEL IN 25 FR (PIN CODE: 0068BO058);
PIXEL 25 FC , PIXEL 25 FCR, PIXELfast, 25 FC, PIXELfast 25 FCR, PIXELfast, 25 FC SUN, PIXELfast 25 FCR SUN, STYLOfast IN 25 FC, STYLOfast IN 25 FCR, STYLOfast ES

25 FC,STYLOfast ES 25 FCR, STYLOfast IN 25 FC SUN, STYLOfast IN 25 FCR SUN, STYLOfast ES 25 FC SUN, STYLOfast ES 25 FCR SUN,
PIXELfast IN 25 FC, PIXELfast IN 25 FCR,PIXELfast ES 25 FC, PIXELfast ES 25 FCR, PIXELfast IN 25 FC SUN, PIXELfast IN 25 FCR SUN,PIXELfast ES 25 FC SUN, PIXELfast
ES 25 FCR SUN, ECOfast B 25 FC,ECOfast B 25 FC INOX, PIXELfast B 25 FC, PIXELfast B 25 FC INOX, PIXELfast B 25 FC SUN,
PIXELfast B 25 FC INOX SUN, ECOfast 120/25 FC,PIXELfast 120/25 FC, PIXELfast 120/25 FC, SUN, PIXEL 31 FC, PIXEL 31 FCR, PIXELfast 31 FC, PIXELfast 31 FCR,
PIXELfast 31 FC SUN, PIXELfast 31 FCR SUN, PANELfast 31 FC, PANELfast 31 FCR, STYLOfast IN 31 FC,PIXELfast ES 31 FC,STYLOfast IN 31 FCR,
STYLOfast ES 31 FCR, STYLOfast IN 31 FC SUN, PIXELfast ES 31 FC SUN, STYLOfast IN 31 FCR SUN, STYLOfast ES 31 FCR SUN,PIXELfast IN 31 FC,
PIXELfast ES 31 FC, PIXELfast IN 31 FCR, PIXELfast ES 31 FCR, PIXELfast IN 31 FC SUN,PIXELfast IN 31 FCR SUN, PIXELfast ES 31 FC SUN,
PIXELfast ES 31 FCR SUN, ECOfast B 32 FC,ECOfast B 31 FC INOX, PIXELfast B 31 FC, PIXELfast B 31 FC INOX, ECOfast B 120/31 FC PIXELfast 120/31 FC, PIXELfast B 31
FC SUN, PIXELfast B 31 FC INOX SUN, PIXELfast 120/31 FC SUN, MULTIPLA 31 FC,MULTIPLA 31 FCTR (PIN CODE: 0068BQ021);

PIXELfast 26 FCX, PIXELfast 26 FCXR, PIXELfast 26 FCX SUN, PIXELfast 26 FCXR SUN, STYLOfast ES 26 FCX, STYLOfast ES 26 FCXR, STYLOfast IN 26 FCX, STYLOfast IN
26 FCXR, STYLOfast ES 26 FCX SUN,STYLOfast ES 26 FCXR SUN, STYLOfast IN 26 FCX SUN, STYLOfast IN 26 FCXR SUN,PIXELfast ES 26 FCX, PIXELfast ES 26 FCXR,
PIXELfast IN 26 FCX, PIXELfast IN 26 FCXR,PIXELfast ES 26 FCX SUN, PIXELfast ES 26 FCXR SUN, PIXELfast IN 26 FCX SUN,
PIXELfast IN 26 FCXR SUN, ECOfast B 26 FCX, ECOfast B 26 FCX INOX,ECOLfast 120/26 FCX, ECOfast B 26 FCX SUN,ECOfast B 26 FCX INOX SUN,
ECOfast 120/26 FCX SUN, PIXELfast B 26 FCX, PIXELfast B 26 FCX INOX,PIXELfast 120/26 FCX,PIXELfast B 26 FCX SUN, PIXELfast B 26 FCX INOX SUN,
PIXELfast 120/26 FCX SUN, PANELfast 26 FCX, PANELfast 26 FCXR, MULTIPLA 26 FCX,MULTIPLA 26 FCXTR (PIN CODE: 0068BR053);

n. serial aaBBBxxxxxx
unde aa indică anul de fabricaţie,
BBB poate fi :
ARF pentru ARCA FRANCE,

TRK pentru piaţa turcească;
ARC pentru toate celelalte Ţări,
xxxxxx indică numărul progresiv,

produse şi comercializate de către întreprinderea

ARCA Srl in via Giovanni XXIII, 105, S.Rocco al Porto (LODI) cu marca ARCA

sunt conform următoarelor Directive Europene:
2009/142/CEE (Directivă aparate pe gaz),

92/42/CEE (Directivă randamente)
2006/95/CE (Directivă Joasă Tensiune)
2004/108/CEE (Compatibilitate electromagnetică)

EN 677/2000 (Cazane cu condensare)

S.Rocco al Porto, 19 decembrie 2011

Sediul legal: Via I° Maggio,16

46030 S. Giorgio (Mantova)

[phone]

 Fax [phone]

Unitate de prod.:
Via P.Giovanni XXIII,105

26865 S. Rocco al Porto (LODI)
[phone]
 [phone]
