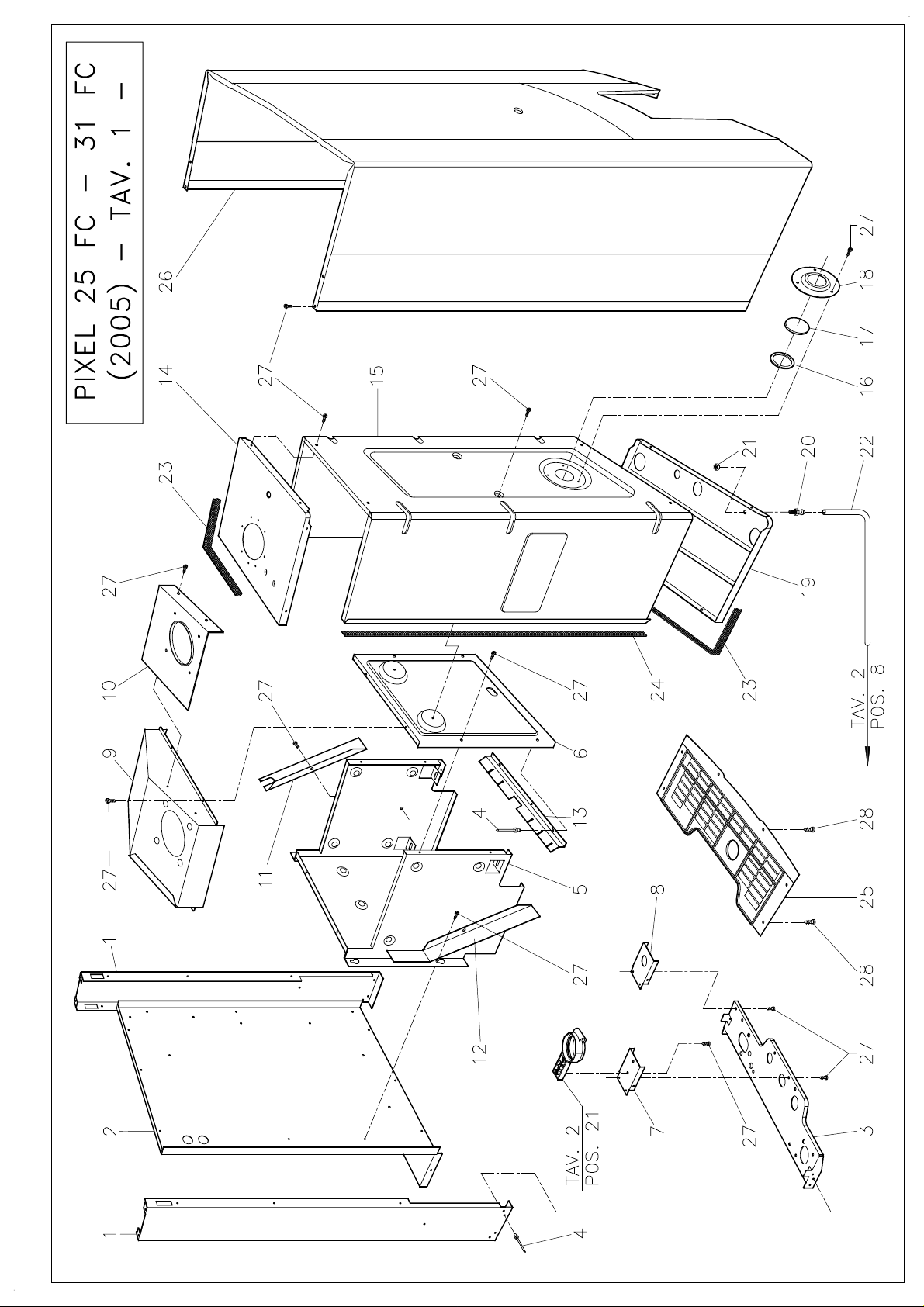

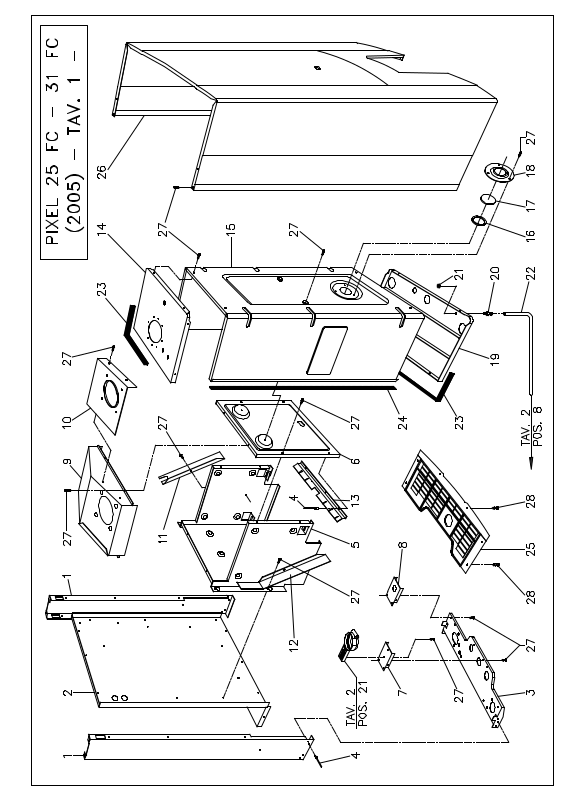

COMPONENTI TAV. 1
POS.
CODICE
DESCRIZIONE
PREZZO
€1PIA0700P
PIANTONE
6,712PSC1000P
PIASTRA SUPPORTO CAMERA COMBUSTIONE
22,85
3
LSG0700P2
LAMIERA SUPPORTO GRUPPO IDRAULICO
5,004RIV0004P
RIVETTO IN RAME ø2,9 x 6
0,055CCO0001P1S
CAMERA DI COMBUSTIONE
12,91
6
CCC0001P2
CHIUSURA CAMERA DI COMBUSTIONE
6,717LSC0900P
LAMIERA SUPPORTO CRUSCOTTO
2,258LSS1000P
LAMIERA SUPPORTO SIFONE
2,959CVS1000P
CONVOGLIATORE FUMI
19,80
10
LFV1000P
LAMIERA FISSAGGIO VENTILATORE
3,0511PDX1000P
PARATIA DESTRA
2,7512PSX0501P
PARATIA SINISTRA
1,3413LAC1000P
LAMIERA ANTERIORE CAMERA COMBUSTIONE
2,0514PAS1025P
PARETE SUPERIORE CAMERA STAGNA 25 F
12,91
14A
PAS1032P
PARETE SUPERIORE CAMERA STAGNA 32 F
12,91
15
COP0700P2
COPERCHIO CAMERA STAGNA
14,98
16
GSI0003P
GUARNIZIONE SILICONE VETRO SPIA 50,5 x 41 x 2
1,5517VTS0001P
DISCO VETRO SPIA
1,3918FLG0002P1
FLANGIA SPIONCINO
1,0319PAI1000P
PARETE INFERIORE CAMERA STAGNA
8,5020RAM0001P1
PRESA DEPRESSIONE CAMERA STAGNA
0,3621DAE0006P
DADO ESAGONALE ZINCATO M5
0,0522TSI0002P
TUBO SILICONE ø4 x 7
1,5523NEO0001P
NEOPRENE ADESIVO 15 x 2
0,7724NEO0002P
NEOPRENE ADESIVO 15 x 3
1,0325GRI0900P
GRIGLIA MANTELLO WHITE
4,2026LMBV950PR
MOBILETTO VERNICIATO WHITE
63,00
27
VIT0301P
VITE AUT. TESTA LARGA 4,2 x 9,5 ZINCATA
0,0528VIT0905P
VITE AUT. TESTA SVASATA 4,2 x 13 ZINCATA UNI 6955
0,05
PIXEL 25 FC - PIXEL 31 FC
(2005)
Page 3
Page 4

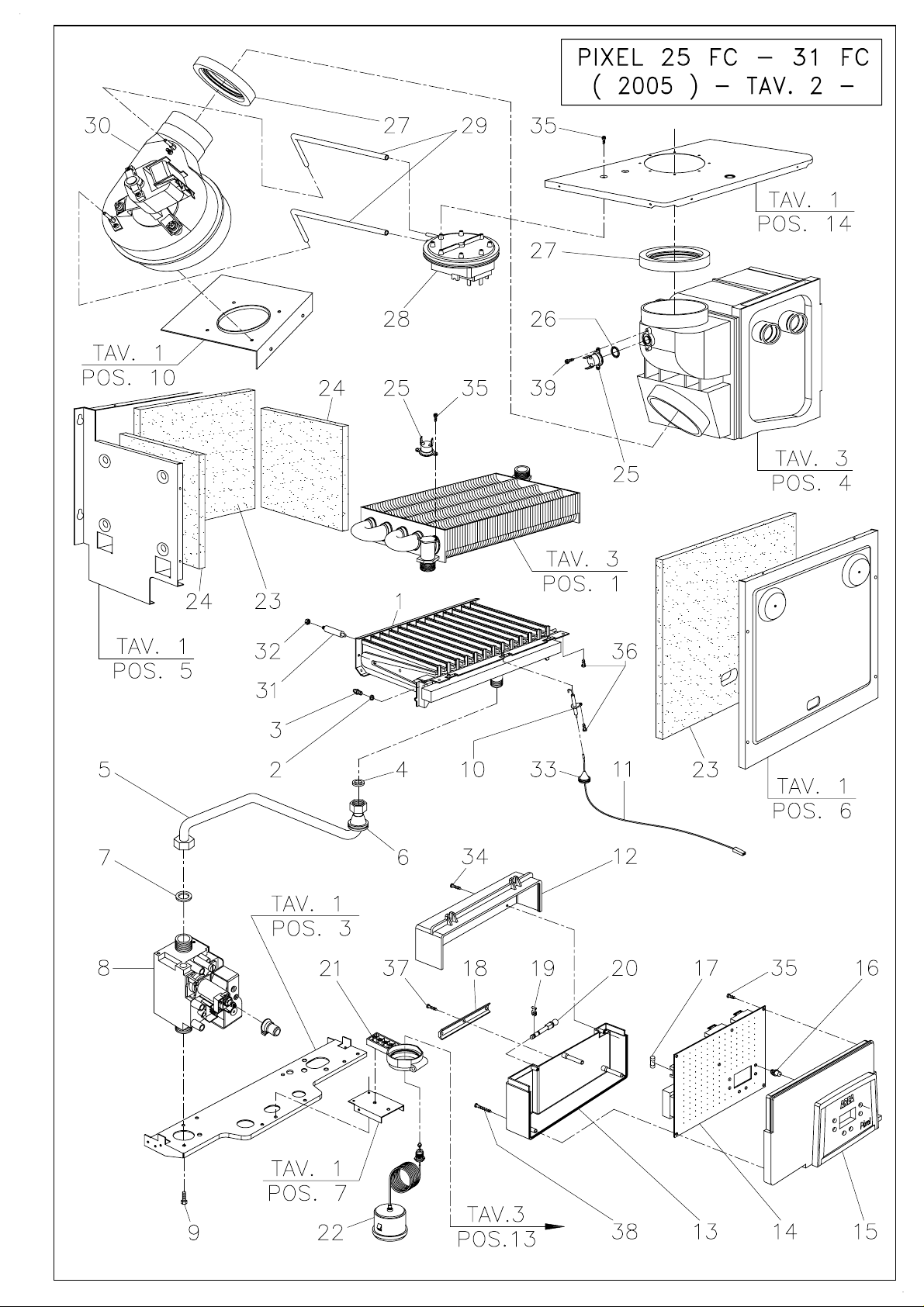

COMPONENTI TAV. 2
POS.
CODICE
DESCRIZIONE
PREZZO
€1BRUW006P
BRUCIATORE 13 RAMPE METANO (UG. 1,20)
62,49
1A
BRUW010P
BRUCIATORE 13 RAMPE GPL (UG, 0,72)
62,49
2
GUG0000P
GUARNIZIONE UGELLO
0,213UGE0120P
UGELLO BRUCIATORE METANO (1.20)
0,773AUGE0072P
UGELLO BRUCIATORE GPL (0.72)
0,774GFV0003P
GUARNIZIONE 1/2" sp. 2
0,215TUB1007P
TUBO ø14 VALVOLA GAS - BRUCIATORE
9,506PSI0103P
PASSATUBO ø8 x 28
1,817GFV0004P
GUARNIZIONE 3/4" sp. 2
0,268VAL0302P
VALVOLA GAS "845 SIGMA"
126,02
9
VIT0012P
VITE M4 x 6 T.E. ZINCATA
0,0510ELE0003P
ELETTRODO DI ACCENSIONE E RILEVAZIONE
2,5811CAV0004P1
CAVO PER ELETTRODO CON RESISTENZA
3,3612CHI0901P
CHIUSURA SUPERIORE CRUSCOTTO
2,6513CHI0900P
CHIUSURA INFERIORE CRUSCOTTO
3,4014SCHCD2S02P
MONOSCHEDA CON DISPLAY
165,00
15
CRU0900P
CRUSCOTTO COMANDI WHITE
7,8516PUL0900P
PULSANTE CRUSCOTTO WHITE
0,3217FUS0001P
FUSIBILE 5 x 20 RAPIDO 2A
0,3118SFC0900P
STAFFA FISSAGGIO CAVI
0,6019ANE0900P
ANELLO PER CRUSCOTTO
0,1020PRN0900P
PERNO FISSAGGIO CRUSCOTTO
0,1021SSC0900P
STAFFA SUPPORTO CRUSCOTTO
1,5022TSD0900P
TRASDUTTORE DI PRESSIONE
23,00
23
ICC0001P
PANNELLO ISOLANTE 288 x 217 x 10
4,1324ICC0002P
PANNELLO ISOLANTE 169 x 198 x 10
2,3225TER0001P
TERMOSTATO KLIXON 105°C R.A.
4,9126ORI1009P
O-R R9 (10,5 x 2,7) EP 851 PER KLIXON
0,2227GSI1000P
GUARNIZIONE SCARICO VENTILATORE
2,0628PRS0501P
PRESSOSTATO FUMI
36,15
29
TSI0001P
TUBETTO SILICONE ø5 x 9
2,3230VNT1025P
VENTILATORE FC 25
120,00
31
SBR0001P
SUPPORTO BRUCIATORE
2,3232DAE0005P
DADO ESAGONALE OTTONE M4
0,1033PSI0001P
PASSACAVO SILICONE ø14 x 21 CONICO
1,5534VIT0903P
VITE AUT. ZNC. T.S. 3,5 x 13
0,0535VIT0003P
VITE AUT. ZNC. T.C. 3,5 x 6,4
0,0536VIT0301P
VITE AUT. TESTA LARGA 4,2 x 9,5 ZINCATA
0,0537VIT0015P
VITE AUT. ZINCATA T.C. 3,5 x 13
0,0538VIT0700P
VITE AUT. ZINCATA T.S. 3 x 35
0,0539VIT1003P
VITE M3 x 6 UNI 7683
0,05
PIXEL 31 FC
1B
BRUW008P
BRUCIATORE 13 RAMPE METANO (UG. 1,30)
62,49
1C
BRUW009P
BRUCIATORE 13 RAMPE GPL (UG, 0,80)
62,49
3B
UGE0130P
UGELLO BRUCIATORE METANO (1,30)
0,773CUGE0080P
UGELLO BRUCIATORE METANO (0,80)
0,77
30A
VNT1031P
VENTILATORE FC 31
130,00
PIXEL 25 FC - PIXEL 31 FC
(2005)
Page 5
Page 6

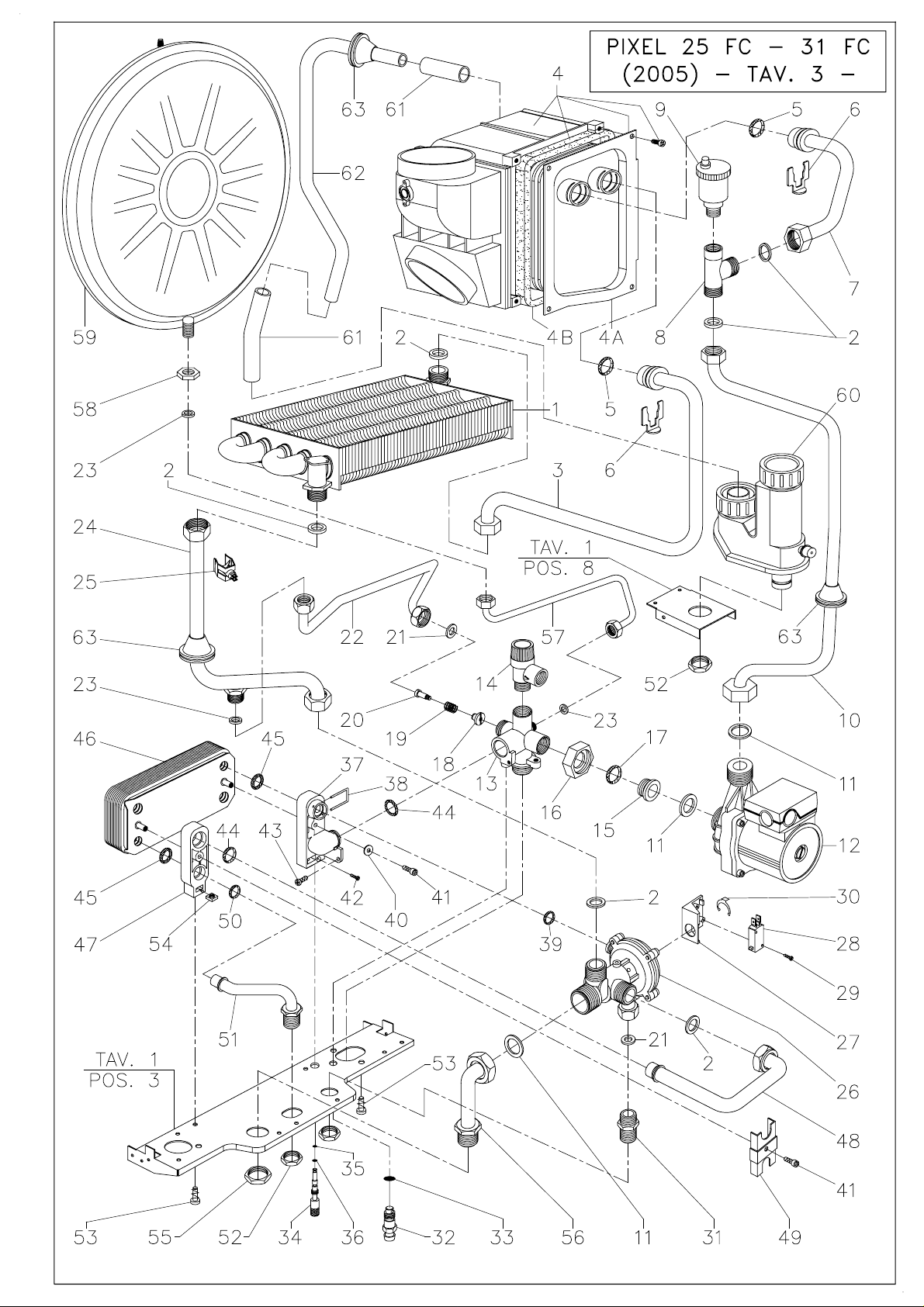

COMPONENTI TAV. 3
PIXEL 25 FC - PIXEL 31 FC
(2005)
POS. CODICE DESCRIZIONE PREZZO €
1 SCA1000P SCAMBIATORE 5 TUBI H2O-GAS 135,00
2 GFV0004P GUARNIZIONE 3/4" Sp. 2 0,26
3 TUB1001P TUBO D. 18 CONDENSATORE-SCAMBIATORE 10,60
4 SCACD1000P SCAMBIATORE CONDENSANTE 212,50
4A RIC1000P PACCO PER SCAMBIATORE CONDENSANTE 80,50
4B RIC1001P GUARNIZIONE PER SCAMBIATORE CONDENSANTE 2,30
4C NEO1000P NEOPRENE ADESIVO INTERNO CONDENSATORE 2,25
4D LIC1031P LAMIERA ALLUMINIO INTERNA CONDENSATORE 3,50
5 ORI1013P O-R R13 (16,9 x 2,7) EP851 0,28
6 MOL1000P MOLLETTA FISSAGGIO TUBI CONDENSATORE 0,39
7 TUB1004P TUBO D. 18 CONDENSATORE-RACCORDO A "T" 10,85
8 RAC0401P1 RACCORDO A "T" MASCHIO 3/4"-3/4" FEMMINA 1/2" 6,00
9 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 8,30
10 TUB1000P TUBO D. 18 RACCORDO A "T" - CIRCOLATORE 16,50
11 GFV0005P GUARNIZIONE 1" Sp. 2 0,31
12 CIR1006P CIRCOLATORE mt. 6 12H 114,00
13 FDR0900P FUSIONE DI RITORNO 13,30
14 VAL0700P VALVOLA SICUREZZA M-F 3 ATE 1/2" 7,23
15 SUP1000P SUPPORTO OTTONE CIRCOLATORE 4,00
16 GIR0900P GIRELLO 1" FORO 26 1,30
17 0RI0901P O-R 18x2 EP 851 PER BLOCCHETTO DI RITORNO 0,24
18 BYP0900P BY - PASS 1,09
19 MOL0901P MOLLA DI COMPRESSIONE BY - PASS 0,70
20 VIT0900P VITE OTTONE M3 BY - PASS 0,50
21 GFV0003P GUARNIZIONE 1/2" Sp. 2 0,21
22 TUB1003P TUBO D. 10 BY-PASS 8,50
23 GFV0002P GUARNIZIONE 3/8" Sp. 2 0,21
24 TUB1002P TUBO D.18 SCAMBIATORE-VALVOLA 3 VIE 10,50
25 SONC102P2 SONDA A CONTATTO + MOLLA PER TUBO D. 14 6,50
26 VAL0931P VALVOLA IDRAULICA 78,50
27 STM0931P STAFFA PORTA MICRO 0,34
28 MIC0031P1 MICRO-VALVOLA IDRAULICA 2,58
29 VIT0907P VITE AUT. ZINC. T.C. 2.9 x 16 0,02
30 PIA0031P1 PIASTRINA D'ARRESTO KL12 NORMA 0.9 0,36
31 NIP0001P1 NIPPLES G 1/2" 1,25
32 AST0901P RUBINETTO DI SCARICO 1,50
33 ORI0902P O-R 106 RUBINETTO DI SCARICO 0,30
34 AST0900P RUBINETTO DI CARICO 2,95
35 ORI0900P O-RING ASTA 2,20 x 1,60 EP851 0,26
36 ORI0032P1 O-RING 2.60 x 1.90 EP 851 0,26
37 BRI0900P BLOCCHETTO DI RITORNO 2,45
38 MOL0900P MOLLA FISSAGGIO VALVOLA IDRAULICA 0,40
39 ORI0931P O-R R10 (12.1 x 2.7) EP851 0,19
40 ROS0900P ROSETTA 5.3 x 14 x 1 UNI 1739 ZINC. 0,02
41 VIT0902P VITE M5 x 12 TESTA BRUGOLA INOX 0,10
42 VIT0901P VITE AUT. TS 2.9 x 13 UNI 6955 0,03
43 VIT0904P VITE M4 x 10 UNI 7687 IMPRONTA A CROCE 0,03
44 ORI0914P O-R R14 (18.4 x 2.7) EP851 0,28
45 ORI0103P1 O-R R15 EP851 PER SCAMBIATORE A PIASTRE 0,26
46 SCA0900P SCAMBIATORE 12 PIASTRE FLUSSO INCROCIATO FC 25 57,00
46A SCA0914P SCAMBIATORE 14 PIASTRE FLUSSO INCROCIATO FC 31 61,00
47 BMA0900P BLOCCHETTO DI MANDATA 1,80
48 TUB0903P TUBO D. 18 MANDATA SCAMBIATORE 4,95
49 LFT0900P PIASTRINA FISSAGGIO TUBI 0,40
50 ORI0911P O-R R11 (13,6 x 2,7) EP851 0,29
51 TUB0904P TUBO D. 14 USCITA ACQUA SANITARIA 5,90
52 CDA0002P CONTRODADO G1/2" CH. 24 0,83
53 VIT0906P VITE T.C. M6x10 UNI 7687 IMP. CROCE 0,03
54 DAE0906P DADO QUADRO SOTTILE M6 UNI 5596 0,13
55 CDA0001P CONTRODADO G3/4" CH. 30 1,29
56 TUB0902P TUBO D. 18 MANDATA IMPIANTO 6,25
57 TUB0929P TUBO D. 8 COLLEGAMENTO VASO ESPANSIONE 4,25
58 CDA0003P CONTRODADO 3/8" CH. 23 1,24
59 VES0700P VASO ESPANSIONE Lt. 7 35,12
60 SRC1000P SIFONE RACCOGLICONDENSA 19,00
61 TVT1000P TUBO P.V.C. "VITREX" D. 16 x 22 SCARICO CONDENSA 5,80
Page 7
COMPONENTI TAV. 3
PIXEL 25 FC - PIXEL 31 FC
(2005)
62 TSSCD01P TUBO ALLUMINIO SCARICO CONDENSA 4,00
63 PSI0002P PASSATUBO 14 x 38 1,81
Page 8
Page 9

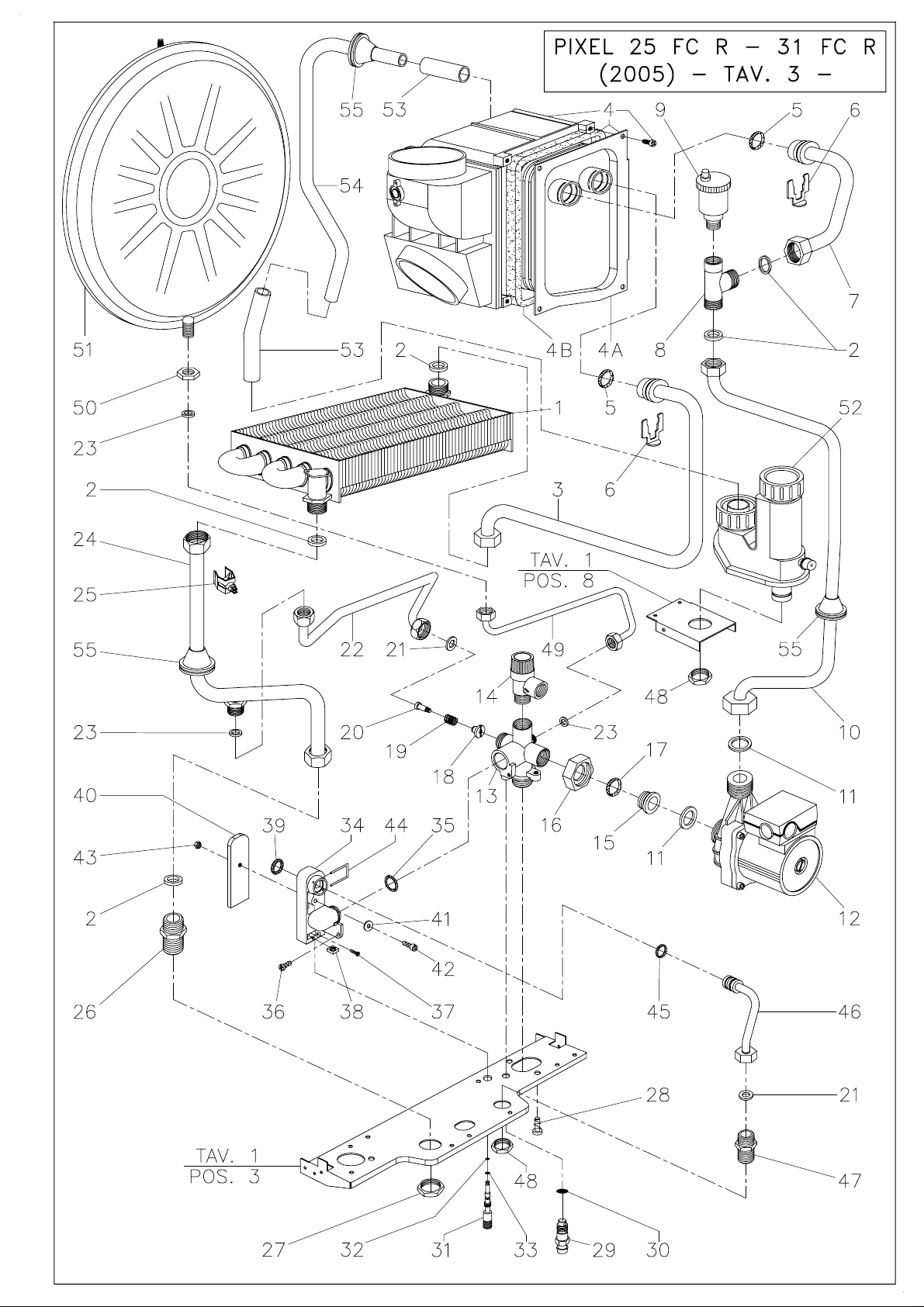

COMPONENTI TAV. 3
PIXEL 25 FC R - PIXEL 31 FC R
(2005)
POS. CODICE DESCRIZIONE PREZZO €
1 SCA1000P SCAMBIATORE 5 TUBI H2O-GAS 135,00
2 GFV0004P GUARNIZIONE 3/4" Sp. 2 0,26
3 TUB1001P TUBO D. 18 CONDENSATORE-SCAMBIATORE 10,60
4 SCACD1000P SCAMBIATORE CONDENSANTE 212,50
4A RIC1000P PACCO PER SCAMBIATORE CONDENSANTE 80,50
4B RIC1001P GUARNIZIONE PER SCAMBIATORE CONDENSANTE 2,30
4C NEO1000P NEOPRENE ADESIVO INTERNO CONDENSATORE 2,25
4D LIC1031P LAMIERA ALLUMINIO INTERNA CONDENSATORE 3,50
5 ORI1013P O-R R13 (16,9 x 2,7) EP851 0,28
6 MOL1000P MOLLETTA FISSAGGIO TUBI CONDENSATORE 0,39
7 TUB1004P TUBO D. 18 CONDENSATORE-RACCORDO A "T" 10,85
8 RAC0401P1 RACCORDO A "T" MASCHIO 3/4"-3/4" FEMMINA 1/2" 6,00
9 VAL0004P VALVOLA SFIATO ARIA AUTOMATICA 1/2" 8,30
10 TUB1000P TUBO D. 18 RACCORDO A "T" - CIRCOLATORE 16,50
11 GFV0005P GUARNIZIONE 1" Sp. 2 0,31
12 CIR1006P CIRCOLATORE mt. 6 12H 114,00
13 FDR0900P FUSIONE DI RITORNO 13,30
14 VAL0700P VALVOLA SICUREZZA M-F 3 ATE 1/2" 7,23
15 SUP1000P SUPPORTO OTTONE CIRCOLATORE 4,00
16 GIR0900P GIRELLO 1" FORO 26 1,30
17 0RI0901P O-R 18 x 2 EP 851 PER BLOCCHETTO DI RITORNO 0,24
18 BYP0900P BY - PASS 1,09
19 MOL0901P MOLLA DI COMPRESSIONE BY - PASS 0,70
20 VIT0900P VITE OTTONE M3 BY - PASS 0,50
21 GFV0003P GUARNIZIONE 1/2" Sp. 2 0,21
22 TUB1003P TUBO D. 10 BY-PASS 8,50
23 GFV0002P GUARNIZIONE 3/8" Sp. 2 0,21
24 TUB1009RP TUBO D.18 MANDATA IMPIANTO 11,50
25 SONC102P2 SONDA A CONTATTO + MOLLA PER TUBO D. 14 6,50
26 NIP0002P NIPPLES G 3/4" 2,07
27 CDA0001P CONTRODADO G 3/4" CH. 30 1,29
28 VIT0906P VITE T.C. M6 x 10 UNI 7687 IMP. CROCE 0,03
29 AST0901P RUBINETTO DI SCARICO 1,50
30 ORI0902P O-R 106 RUBINETTO DI SCARICO 0,30
31 AST0900P RUBINETTO DI CARICO 2,95
32 ORI0900P O-RING ASTA 2,20 x 1,60 EP851 0,26
33 ORI0032P1 O-RING 2.60 x 1.90 EP 851 0,26
34 BRI0900P BLOCCHETTO DI RITORNO 2,45
35 ORI0914P O-R R14 (18.4 x 2.7) EP851 0,28
36 VIT0904P VITE M4 x 10 UNI 7687 IMPRONTA A CROCE 0,03
37 VIT0901P VITE AUT. TS 2.9 x 13 UNI 6955 0,03
38 DAE0906P DADO QUADRO SOTTILE M6 UNI 5596 0,13
39 ORI0103P1 O-R R15 EP851 PER SCAMBIATORE A PIASTRE 0,26
40 LBRCDR01P LAMIERA BLOCCHETTO DI RITORNO 8,30
41 ROS0900P ROSETTA 5.3 x 14 x 1 UNI 1739 ZINCATA 0,02
42 VIT1004P VITE M5 x 25 TESTA BRUGOLA INOX 0,05
43 DAE0006P DADO ESAGONALE ZINCATO M 5 0,05
44 MOL0900P MOLLA FISSAGGIO TUBO CARICO IMPIANTO 0,40
45 ORI0931P O-R R10 (12.1 x 2.7) EP851 0,19
46 TUB1008RP TUBO D. 10 CARICO IMPIANTO 8,35
47 NIP0001P1 NIPPLES G 1/2" 1,25
48 CDA0002P CONTRODADO G1/2" CH. 24 0,83
49 TUB0929P TUBO D. 8 COLLEGAMENTO VASO ESPANSIONE 4,25
50 CDA0003P CONTRODADO 3/8" CH. 23 1,24
51 VES0700P VASO ESPANSIONE Lt. 7 35,12
52 SRC1000P SIFONE RACCOGLICONDENSA 19,00
53 TVT1000P TUBO P.V.C. "VITREX" D. 16 x 22 SCARICO CONDENSA 5,80
54 TSSCD01P TUBO ALLUMINIO SCARICO CONDENSA 4,00
Page 10
COMPONENTI TAV. 3
PIXEL 25 FC R - PIXEL 31 FC R
(2005)
55 PSI0002P PASSATUBO 14 x 38 1,81
