Calore personalizzato
Arbonia
Radiatore tubolare
Arbonia si è posta l'obiettivo di creare un
clima gradevole negli ambienti. In ogni
periodo dell'anno. Con un'eccellente design
ed una tecnica all'avanguardia per ambienti
raffinati e soluzioni abitative convincenti.
Questo è quanto garantisce il marchio Arbonia da vari decenni.
Oggi i prodotti Arbonia vengono prodotti in
Svizzera e nella Repubblica Ceca.
Con modernissimi metodi di produzione e
dipendenti qualificati e motivati. Qualità dei
prodotti per la qualità della vita e precisione
per un funzionamento ottimale.
Oltre a ciò, noi di Arbonia accordiamo chiara
priorità alla forma. E anche l'occhio vuole la
sua parte. Con un'estetica che eleva la distribuzione del calore a elemento di attrazione
e di arredo. Numerosi riconoscimenti e premi
di design testimoniano l'elevata competenza in materia di design e la forte spinta
innovatrice.
Qualsiasi cosa progettiate, Arbonia la soddisfa. Con una gamma di prodotti ampia e
pressoché completa. Fabbricazione e logistica avanzate consentono la massima flessibilità a livello di colori, forma e di servizio.
Soluzioni eccellenti per una gradevole climatizzazione di ambienti, proprio secondo
le vostre esigenze. E con la confortevole
sensazione che anche per ciò che riguarda
il servizio e le scadenze di consegna tutto
funziona secondo i piani.
2
Arbonia Radiatore tubolare
Panoramica 4
Dati tecnici 6
Fuori standard 8
Radiatore a panca 10
Radiatore Sano 12
Soluzioni elettriche 13
Fissaggi 14
Colori 15
3
Arbonia Radiatore tubolare
W Classico ed eterno nel design
W Il Top in qualità e comfort
W Varietà di modelli
W Imbattibile nella versatilità
W Efficace e comfortevole
W Efficiente con preimpostazione della valvola incorporata
W Estrema sicurezza contro gli infortuni (Comformità GUV)
W Installazione semplice e sicura in base a VDI 6036
4

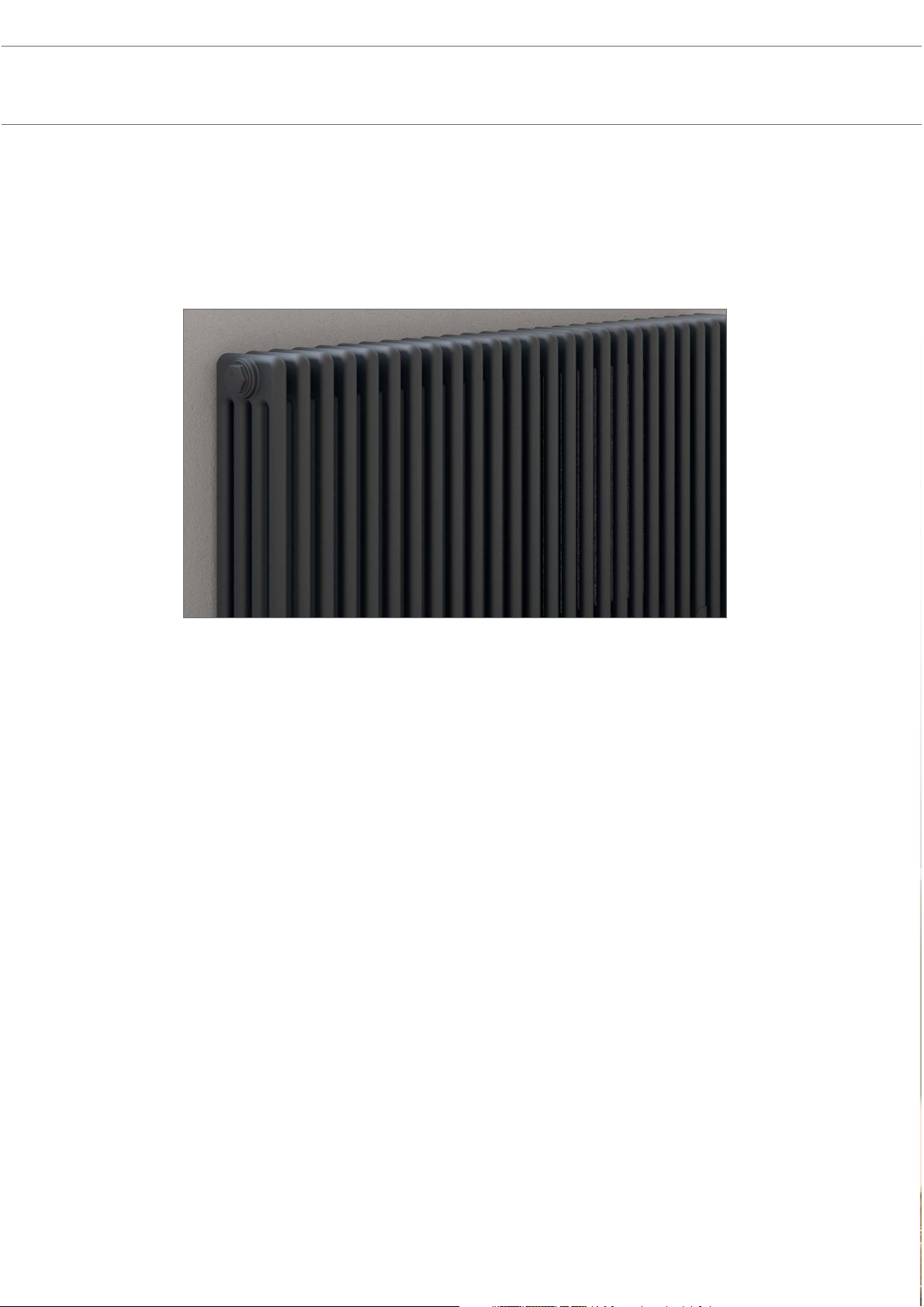

La soluzione classica per una distribuzione del calore di prima
classe.
Impossibile non pensarci nella pianificazione
moderna del riscaldamento: radiatori tubolari di Arbonia. Gamma di modelli e dimensioni
esclusive - con 5 profondità. Performanti e
comodi grazie al rapporto ideale fra calore
irradiato e convezione.
La forma chiara con elementi stondati
assicura un rischio minore di infortuni e una
maggiore possibilità di pulizia ed igiene.
Tantissime possibilità di esecuzione speciale,
permettono una integrazione completa in
ogni tipologia di ambiente individuale.
Trattamento della superficie
W AF - AllFinish in bianco traffico
RAL 9016
W CF - ColorFinish in colore standard
con mano di copertura
W SF - SuperFinish in colore a scelta
con mano di copertura
W NIC - New Inspiration Colours
Concetto cromatico di Arbonia
(vedere pagina 15)
Modelli speciali
W Versione con valvola preimpostata
kv di fabbrica
W Montaggio come divisorio
W Modello angolato o curvo
W Modello ad alta pressione:
16 bar (1600 kPa)
W Inserimento di tubo sulla mandata
W Asole, piedini saldati
W Collegamento eseguito dal pro-
duttore (per radiatori tubolari in
più parti)
W Altezze intermedie
(interasse speciale)
W Altezze maggiori di 3000 mm
2 colonne 3 colonne 4 colonne 5 colonne 6 colonne
Profondità: 65 mm 105 mm 145 mm 185 mm 225 mm
Altezze: 190 - 3000 mm 190 - 3000 mm 190 - 3000 mm 180 - 3000 mm 180 - 3000 mm
Larghezze: 270 - 2700 mm 270 - 2700 mm 270 - 2700 mm 270 - 2700 mm 270 - 2700 mm
Interasse elemento: 45 mm 45 mm 45 mm 45 mm 45 mm
Pressione d'esercizio: 10 bar 10 bar 10 bar 10 bar 10 bar
5
Dati tecnici tubolare standard
Denominazione del modello
Standard senza valvola incorporata
4 090
Numero di colonne,
Profondità (4 colonne)
Altezza in cm
(90cm)
Prezzo e dati tecnici per elemento per radiatore tubolare standard
2 colonne
[Profondità - 65 mm]
65
Colori
CF + 10%
SF + 20%
Al-
tezza
H
[mm]
Inter-
asse
N
[mm] Modello
H
N = H - 70
'750K
)
/
[Watt/
El.] Modello
180 110 5018 32 6018 3 9
190 12 0 2019 15 3019 20 4019 27
260 190 2026 20 3026 28 4026 36 5026 45 6026 53
300 230 2030 24 3030 33 4030 43 5030 53 6030 62
350 280 2035 28 3035 38 4035 49 5035 61 6035 72
400 330 2040 31 3040 43 4040 56 5040 69 6040 81
450 380 2045 35 3045 48 4045 62 5045 77 6045 90
500 430 2050 39 3050 53 4050 69 5050 85 6050 99
550 480 2055 42 3055 58 4055 75 5055 93 6055 108
570* 500 2057 42 3057 58 4057 74 5057 90 6057 105
600 530 2060 46 3060 63 4060 81 5060 100 6060 117
670* 600 2067 51 3067 68 4067 86 5067 106 6067 124
685** 615 2068,5 52 3068,5 72 4068,5 92 5068,5 113 6068,5 132
750 680 2075 57 3075 78 4075 100 5075 123 6075 143
770* 700 2077 58 3077 80 4077 102 5077 126 6077 146
870* 800 2087 65 3087 89 4087 114 5087 140 6087 163
885** 815 2088,5 66 3088,5 91 4088,5 115 5088,5 142 6088,5 166
900 830 2090 67 3090 92 4090 117 5090 144 6090 168
100 0 9 30 210 0 74 3100 102 410 0 12 9 510 0 15 8 610 0 18 5
1100 10 30 2110 81 3110 111 4110 141 5110 172 6110 2 01
120 0 1130 212 0 8 8 3120 12 0 412 0 152 512 0 186 612 0 217
150 0 14 30 215 0 10 9 315 0 147 415 0 186 515 0 2 25 615 0 26 4
180 0 17 30 218 0 13 0 318 0 173 4180 219 518 0 2 63 618 0 3 09
2000 1930 2200 144 3200 190 4200 241 5200 287 6200 339
2200 2130 2220 158 3220 207 4220 262 5220 310 6220 367
2500 2430 2250 179 3250 231 4250 293 5250 343 6250 408
2800 2730 2280 200 3280 255 4280 323 5280 374 6280 448
3000 2930 2300 214 3300 270 4300 343 5300 394 6300 474
3 colonne
[Profondità - 105mm]
105
)/'750K
[Watt/
El.] Modello
4 colonne
[Profondità - 145mm]
145
)/'750K
[Watt/
El.] Modello
5 colonne
[Profondità - 185mm]
185
)L 'T 50K
[Watt/
El.] Modello
6 colonne
[Profondità - 225mm]
225
)
'T 50K
L
[Watt/
El.]
)L 'T 50K: Resa termica a norma a 75 / 65 / 20 °C
* Modelli sostitutivi per interasse alluminio
** Modelli sostitutivi per interasse ghisa
Calcolo del prezzo: prezzo per radiatore = numero di elementi x prezzo per elemento
Calcolo della larghezza: larghezza in mm = numero di elementi x 45 mm
6
Disegni dimensionali
Numero
colonne
T
[mm]
T1
[mm]
2 colonne 65 32,5
3 colonne 105 52,5
4 colonne 145 72,5
5 colonne 185 92,5
6 colonne 225 112,5
Attenzione per attacchi monotubo -vale:
T1 = T -52,5
Possibilità di
allacciamento
mandata/ritorno senza valvola
incorporata
Tecnica di attacco
2 tubi, di lato
Tecnica di attacco
2 tubi, dal basso, dall'alto
L: posizione raccomandata per lo sfiato; E:
posizione raccomandata
per lo scarico
Diaframma con tenuta
standard;
Diaframma con foro Ø
12 mm;
Diaframma con tenuta
al 100 %;
Valvola a lancia
A partire da un'altezza
di 1800 mm, per motivi
tecnici in alcuni attacchi si
monta anche uno scarico.
Per scaldambiente senza
asole, i modelli per il
lato di attacco sinistra /
destra sono uguali.
In funzione della configurazione scelta per gli
attacchi, negli scaldambienti vengono inseriti
diaframmi per garantire
una circolazione corretta
dell'acqua.
Tecnica di attacco
2 tubi, dal basso, adiacenti
Tecnica di attacco
Attacco monotubo di lato, per
valvola a lancia Ø 11 mm
Tecnica di attacco
2 tubi, dal basso, al centro
Tecnica di attacco
Attacco monotubo dal basso, per
valvola a lancia Ø 11 mm
7
Tubolare fuori standard
Le soluzioni speciali con radiatori tubolari Arbonia, consentono un adattamento
perfetto a quasi tutte le situazioni speciali o
varianti progettuali. Massima flessibilità nella
forma o nell'armonizzazione dei colori.
Anche con pratiche funzioni supplementari.
Per esempio il supporto per asciugamani
integrato per la cucina..
8

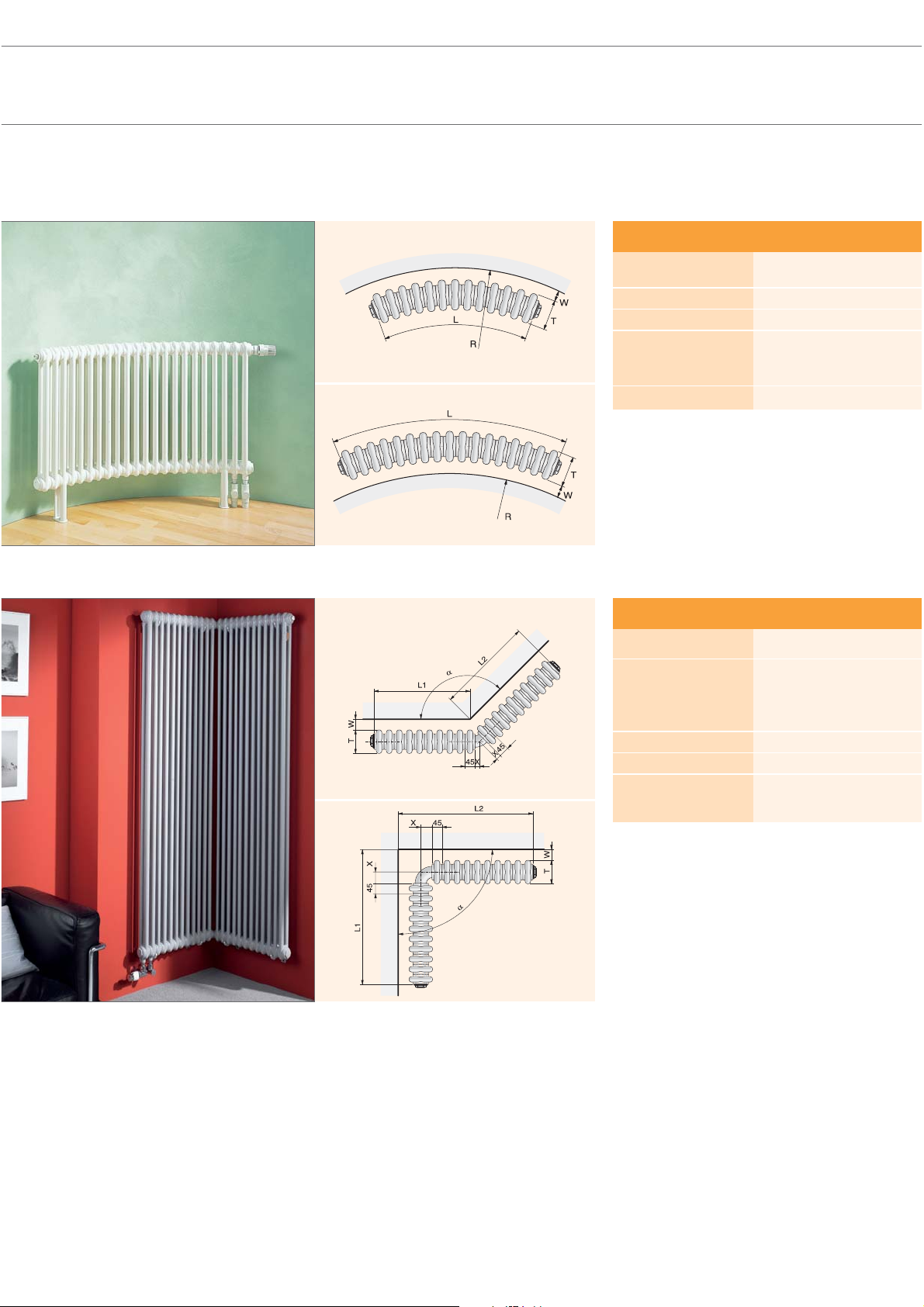

Soluzioni individuali per una progettazione senza limiti
Modello curvo
T: Profondità
L: Larghezza
W: Distanza dalla parete
R: Raggio di curva
(raggio interno /
raggio esterno)
Larghezza minima: 12 elementi
I primi 3 elementi esterni non possono essere curvati.
Allegare uno schizzo quotato o una
sagoma in fase di ordinazione.
Modello angolato
T: Profondità
L1, L2: Larghezza
delle parti
misurata
sulla parete
Alpha: Angolo
W: Distanza dalla parete
X: Larghezza parziale
dell'asse
Le parti devono essere collegate insieme in cantiere.
Una fornitura completa avviene dopo
aver preso accordi con il produttore
Allegare uno schizzo quotato o una
sagoma in fase di ordinazione.
9
Radiatore Sano
In caso di ulteriore richiesta di igiene
Specialmente per rispondere ad una
richiesta di maggior igiene in ospedali e luoghi sanitari, Arbonia ha creato il
Radiatore Sano. Gli elementi tradizionali
vengono distanziati di 20 mm per consentire una migliore pulizia e massima
igiene. Premiato per le alte caratteristiche
igieniche dall'istituto Prof. Dr. Pieldner .
E come ottimale aggiunta :
2 colonne 3 colonne 4 colonne 5 colonne 6 colonne
Profondità: 65 mm 105 mm 145 mm 185 mm 225 mm
Altezze: 260 - 3000 mm 260 - 3000 mm 260 - 3000 mm 260 - 3000 mm 260 - 3000 mm
Larghezze: 370 - 2580 mm 370 - 2580 mm 370 - 2580 mm 370 - 2580 mm 370 - 2580 mm
Interasse elementi: 65 mm 65 mm 65 mm 65 mm 65 mm
Pressione d'esercizio: 10 bar 10 bar 10 bar 10 bar 10 bar
Arbonia PROTECT – il rivestimento Antimicrobico. Protegge invisibilmente con
una grande efficiacia durevole nel tempo
la formazioni di batteri e funghi sulla
superficie del radiatore. In maniera molto
naturale. Specialmente in abbinamento con
il radiatore tubolare Sano di colore bianco
(RAL 9016).
12

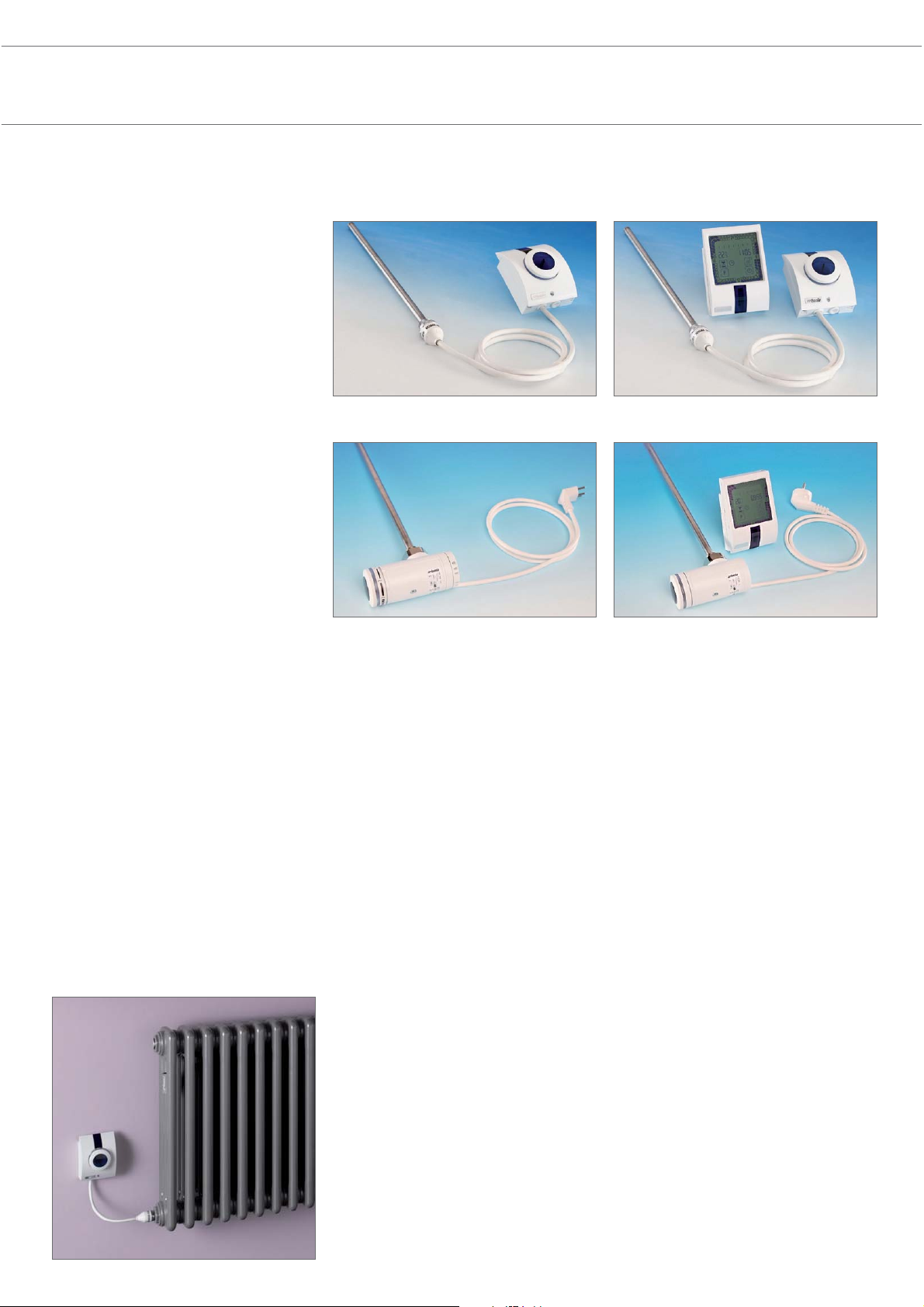

Soluzioni elettriche
Per un calore ideale anche nelle mezze
stagioni o senza ricorrere al riscaldamento
centrale con acqua calda, Arbonia propone
in opzione per il tubolare anche la versione
elettrica (supplementare o autonoma). A tal
fine sono disponibili diverse resistenze elettriche con livelli di confort differenti.
L'Alternativa indipendente.
Versione murale Versione murale con regolatore a distanza
(set)
Versione flangiata Versione flangiata con regolatore a distanza
(set)
Le resistenze elettriche si compongono di un
elemento di comando (fornibile in versione
flangiata o murale, grado di protezione IP
X4) e di una barra riscaldante regolata elettronicamente. Per una regolazione continua
della temperatura ambiente o funzione
booster 60 minuti (al massimo regime). È
integrata una funzione di protezione contro
il gelo e una protezione antidanneggiamento in caso di circolazione a vuoto. Una
manopola consente di selezionare le funzioni
spento, riscaldamento e booster.
Le varianti di confort sono composte da
un elemento di comando con ricevitore a
infrarossi, da una barra riscaldante comandata elettronicamente e da un regolatore a
distanza a infrarossi. Il relativo schermo tattile
consente di gestire le diverse funzioni (p.es.
programmazione giornaliera individuale).
Attenzione: non è possibile acquistare separatamente il regolatore, in quanto può essere
fornito unicamente in set con la resistenza
elettrica.
13
I nuovi fi ssaggi per il radiatore tubolare Arbonia
Progresso intelligente della tecnica di fi ssaggio.
Veloce, stabile, razionale e sicuro. Eccellente
rapporto qualità prezzo, ridotto tempo di installazione
Supporto terminale Supporto Distanziale
• Ottima estetica
• Montaggio facile.„Aggancio a.scatto“
• Sicura antisollevamento diffi cilmente
accessibile
• Supporto regolabile .in acciaio
• Resistente al peso ed alla trazione
• Utilizzo fl essibile in combinazione con
supporti per radiatore tubolare
• Montaggio facile
• Distanza a parete da 30 a 60 mm
• Disponibile in bianco o antracite
W Combinabile in modo flessibile
W Montaggio facile e veloce
W Elevata stabilità e portata
W Massima sicurezza
W Adattamento visivo
W Disponibili mensole nel colore del
radiatore
W Installabile immediatamente
W Viti, tasselli, sicura di sollevamento
e spostamento disponibili in dotazione
W Eccellente rapporto qualità-prezzo
.....grazie al ridotto tempo per il
montaggio e minor numero di mensole
14
Colori
Standard
Sanitari
RAL
AF All-Finish RAL 9016
CF Color-Finish
sotto CF elencati colori RAL- o colori sanitari
bianco traffico
AF RAL 9016
bahama CF BAH manhattan CF MAN gelsomino CF JAS stella alpina CF EWE pergamo CF PER
egeo CF AEG natura CF NAT calypso CF CAL greenwich CF GRW
bianco perla CF RAL 1013
grigio luce CF RAL 7035 bianco crema CF RAL 9001 bianco pandolfo CF RAL 9010 giallo traffico CF RAL 1023 blu cobalto CF RAL 5013
blu notte CF RAL 5022 verde muschio CF RAL 6005 grigio antracite CF RAL 7016 marrone cioccolato CF RAL
rosso fuoco CF RAL 3000 rosso rubino CF RAL 3003 oltremarino CF RAL 5002 grigio segnale CF RAL 7004
SF Super-Finish
ulteriori colori RAL o sanitari, Colori a scelta
nero profondo CF RAL 9005
8017
Colori speciali
Arbonia „New
Inspirations“
nero traffico
CF RAL 9017
In aggiunta alla sua gamma completa di colori,
Arbonia pone 18 nuovi tocchi di modernità con il
nuovo concetto cromatico "New Inspirations" e le
categorie "Fresh", "Warm" e "Cool".
* rifinitura liscia
** effetto perla
È inevitabile che per motivi di stampa possano
esserci delle lievi differenze tra i colori stampati e
quelli originali.
FRESH
WARM
SKY BLUE
SF NIC F 001**
BAMBOO
SF NIC F 004
IVORY
SF NIC W 001*
SUNNYDAY
SF NIC W 004*
DEEP OCEAN
SF NIC F 002**
PAPAYA
SF NIC F 005
CURRY
SF NIC W 002*
CHILI
SF NIC W 005*
AMAZONAS
SF NIC F 003**
CHERRY
SF NIC F 006**
SAHARA
SF NIC W 003*
REED
SF NIC W 006*
Per motivi tecnici sono possibili lievi differenze delle
colorazioni delle superfici in acciaio dai colori standard, e ciò anche in considerazione delle condizioni
di illuminazione (soprattutto nelle colorazioni con
effetti metallici). Differenze possono anche verificarsi
tra la verniciatura delle superfici in acciaio (radiatori)
e il trattamento superficiale dei prodotti ceramici del
bagno. I colori possono anche differire tra la versione stampata su carta e l'effetto su superfici in acciaio
e, per tale motivo, non possono essere contrattualmente vincolanti.
COOL
SNOW
SF NIC C 001*
IRON SF
SF NIC C 004**
ICE BLUE
SF NIC C 002*
SLATE
SF NIC C 005*
ARCTIC BLUE
SF NIC C 003**
ONYX
SF NIC C 006*
Qui troverete ulteriori
prodotti Arbonia:
Depliant generale
Radiatori d'arredo
Ufficio Arbonia AG
Via Lorenzo Tabellione N°1
RSM-47891 Falciano
Telefono 0549 941 372
Fax 0549 974 931
info@arbonia.it
www.arbonia.it
Loading...
