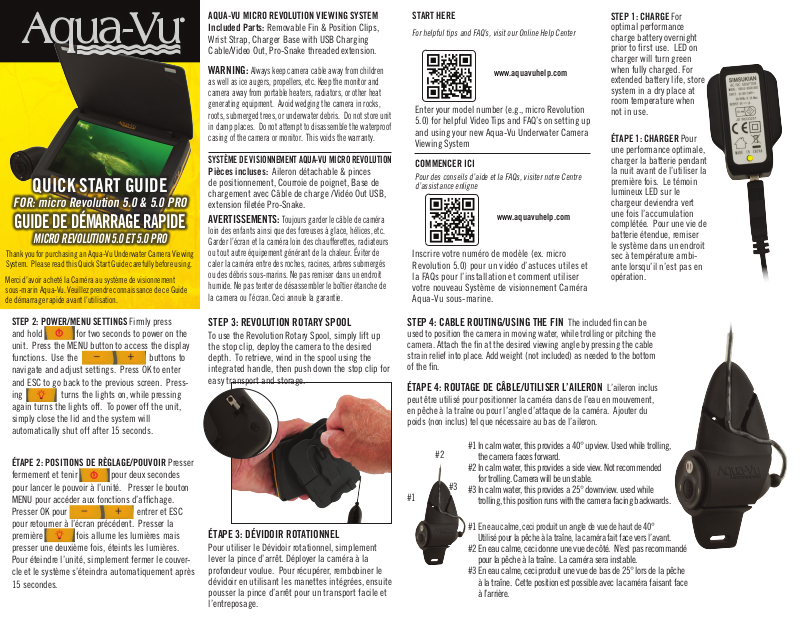

Aqua-Vu micro Revolution 5.0 Quick Start Guide

Thank you for purchasing an Aqua-Vu Underwater Camera Viewing
System. Please read this Quick Start Guide carefully before using.

Merci d’avoir acheté la Caméra au système de visionnement
sous-marin Aqua-Vu. Veuillez prendre connaissance de ce Guide
de démarrage rapide avant l’utilisation.

To use the Revolution Rotary Spool, simply lift up
the stop clip, deploy the camera to the desired
depth. To retrieve, wind in the spool using the
integrated handle, then push down the stop clip for
easy transport and storage.

Pour utiliser le Dévidoir rotationnel, simplement
lever la pince d’arrêt. Déployer la caméra à la
profondeur voulue. Pour récupérer, rembobiner le
dévidoir en utilisant les manettes intégrées, ensuite
pousser la pince d’arrêt pour un transport facile et
l’entreposage.

AQUA-VU MICRO REVOLUTION VIEWING SYSTEM
Included Parts: Removable Fin & Position Clips,

Wrist Strap, Charger Base with USB Charging
Cable/Video Out, Pro-Snake threaded extension.

SYSTÈME DE VISIONNEMENT AQUA-VU MICRO REVOLUTION
Pièces incluses: Aileron détachable & pinces

de positionnement, Courroie de poignet, Base de
chargement avec Câble de charge /Vidéo Out USB,
extension filetée Pro-Snake.

WARNING:

Always keep camera cable away from children
as well as ice augers, propellers, etc. Keep the monitor and
camera away from portable heaters, radiators, or other heat
generating equipment. Avoid wedging the camera in rocks,
roots, submerged trees, or underwater debris. Do not store unit
in damp places. Do not attempt to disassemble the waterproof
casing of the camera or monitor. This voids the warranty.

AVERTISSEMENTS:

Toujours garder le câble de caméra
loin des enfants ainsi que des foreuses à glace, hélices, etc.
Garder l’écran et la caméra loin des chaufferettes, radiateurs
ou tout autre équipement générant de la chaleur. Éviter de
caler la caméra entre des roches, racines, arbres submergés
ou des débris sous-marins. Ne pas remiser dans un endroit
humide. Ne pas tenter de désassembler le boîtier étanche de
la camera ou l’écran. Ceci annule la garantie.

START HERE

COMMENCER ICI

QUICK START GUIDE

FOR: micro Revolution 5.0 & 5.0 PRO

GUIDE DE DÉMARRAGE RAPIDE

MICRO REVOLUTION 5.0 ET 5.0 PRO

Enter your model number (e.g., micro Revolution

5.0) for helpful Video Tips and FAQ’s on setting up
and using your new Aqua-Vu Underwater Camera
Viewing System

Inscrire votre numéro de modèle (ex. micro
Revolution 5.0) pour un vidéo d’astuces utiles et
la FAQs pour l’installation et comment utiliser
votre nouveau Système de visionnement Caméra
Aqua-Vu sous-marine.

STEP 1: CHARGE For
optimal performance
charge battery overnight
prior to first use. LED on
charger will turn green
when fully charged. For
extended battery life, store
system in a dry place at
room temperature when
not in use.

ÉTAPE 1: CHARGER

Pour
une performance optimale,
charger la batterie pendant
la nuit avant de l’utiliser la
première fois. Le témoin
lumineux LED sur le
chargeur deviendra vert
une fois l’accumulation
complétée. Pour une vie de
batterie étendue, remiser
le système dans un endroit
sec à température ambi-
ante lorsqu’il n’est pas en
opération.

STEP 2: POWER/MENU SETTINGS Firmly press
and hold for two seconds to power on the
unit. Press the MENU button to access the display
functions. Use the buttons to
navigate and adjust settings. Press OK to enter
and ESC to go back to the previous screen. Press-
ing turns the lights on, while pressing
again turns the lights off. To power off the unit,
simply close the lid and the system will
automatically shut off after 15 seconds.

ÉTAPE 2: POSITIONS DE RÈGLAGE/POUVOIR Presser
fermement et tenir pour deux secondes
pour lancer le pouvoir à l’unité. Presser le bouton
MENU pour accéder aux fonctions d’affichage.
Presser OK pour entrer et ESC
pour retourner à l’écran précédent. Presser la
première fois allume les lumières mais
presser une deuxième fois, éteints les lumières.
Pour éteindre l’unité, simplement fermer le couver-
cle et le système s’éteindra automatiquement après
15 secondes.

STEP 4: CABLE ROUTING/USING THE FIN

The included fin can be
used to position the camera in moving water, while trolling or pitching the
camera. Attach the fin at the desired viewing angle by pressing the cable
strain relief into place. Add weight (not included) as needed to the bottom
of the fin.

ÉTAPE 4: ROUTAGE DE CÂBLE/UTILISER L’AILERON

L’ ai le ro n in cl us
peut être utilisé pour positionner la caméra dans de l’eau en mouvement,
en pêche à la traîne ou pour l’angle d’attaque de la caméra. Ajouter du
poids (non inclus) tel que nécessaire au bas de l’aileron.

STEP 3: REVOLUTION ROTARY SPOOL

ÉTAPE 3: DÉVIDOIR ROTATIONNEL

#1 In calm water, this provides a 40° upview. Used while trolling,

the camera faces forward.

#2 In calm water, this provides a side view. Not recommended

for trolling. Camera will be unstable.

#3 In calm water, this provides a 25° downview. used while

trolling, this position runs with the camera facing backwards.

#1

En eau calme, ceci produit un angle de vue de haut de 40°
Utilisé pour la pêche à la traîne, la caméra fait face vers l’avant.

#2 En eau calme, ceci donne une vue de côté. N’est pas recommandé

pour la pêche à la traîne. La caméra sera instable.

#3 En eau calme, ceci produit une vue de bas de 25° lors de la pêche

à la traîne. Cette position est possible avec la caméra faisant face
à l’arrière.

#1

#2

#3

For helpful tips and FAQ’s, visit our Online Help Center

Pour des conseils d’aide et la FAQs, visiter notre Centre
d’assistance enligne

www.aquavuhelp.com

www.aquavuhelp.com

AVAILABLE ACCESSORIES
ACCESSOIRES DISPONIBLES

ONE YEAR LIMITED WARRANTY

Outdoors Insight, Inc. warrants its products to be free from defects in materials and workmanship for a
period one-year from the original date of purchase. Aqua-Vu will at its sole discretion repair or replace
any components that fail in normal use. Failures caused by abuse, misuse, alteration, or self-repair are
not covered under warranty. The warranty is valid for the original owner and is non-transferable.

GARANTIE LIMITÉ D’UN AN

Outdoors Insight, Inc. garanti ses produits d’être sans défectuosité en matériels et confection pour une
période d’un an de la date originale d’achat. Aqua-Vu, selon sa discrétion, réparera ou remplacera toute
pièce qui s’abimera lors d’usage normale. Tout incident causé par abus ou mauvais usage, altération
ou réparation de fortune individuelle ne sont pas couvert par une garantie La garantie est valide pour
l’acheteur original et est non-transmissible.

CUSTOMER SERVICE

We want our products to provide you with a pleasant on-the-water/ice experience.
That means maximum customer satisfaction. If you have a problem with your Aqua- Vu unit please
contact Outdoors Insight, Inc. Customer Service at one of the following methods:

Our Website: www.aquavu.com
Chat: During regular business hours (Central Time) our customer service staff is

available to help you via live chat. Simply visit our home page and click on Chat.

Support: Click on support—contact us. Enter your name and information and we will get back to you

within 2 business days.

Phone: Give us a call at 866-755-6303. Normal business hours are 8am to 4pm M-F Central
Physical Address:

• Stop by during normal business hours 8am to 4pm M-F Central

• Our address is: 33703 Antler Road, Crosslake MN 56442

SERVICE À LA CLIENTÈLE

Nous voulons vous offrir une expérience plaisante sur l’eau/ de glace. Ce qui veut dire un niveau élevé
qui donne satisfaction au client. Si vous avez un problème avec votr unité Aqua-Vu, veuillez contacter
Outdoors Insight, Inc. a service à la clientèle par une des méthodes suivantes:

Notre site web: www.aquavu.com
Clavardage: Lors des heures d’ouvertures (heure normale du centre) notre personnel du service à la

clientèle est en mesure d vous aider par un compte de clavardage. Simplement visiter
notre page d’accueil.

Soutien: Cliquer sur soutien – contactez-nous. Inscrire votre nom information et nous vous contacter-

ons dans les prochain 2 jours ouvrables.

Téléphone: Appelez-nous au 866-755-6303. Les heures d’ouverture normales sont de 08h à 16h du

lundi au vendredi - heure normale du centre

Adresse physique:

•

Venez nous voir en personne dans les heur esl ouvr ables du lundi au vend redi ent re 08h et 16h heure no rmale du centr e

• Notre adresse : 33703, chemin Antler Crosslake, (MN) 56442

ADDITIONAL WARRANTY/SERVICE NOTES

• Outdoors Insight, Inc. retains the exclusive right to repair or replace the unit at its discretion.

• The customer is responsible for shipping costs associated with returning the unit to Outdoors Insight, Inc.

• Outdoors Insight, Inc. will pay for shipping the repaired unit back to the customer while it is still under
warranty.

• All out of warranty services will be charged a fee for service and shipping which must be paid in advance.

• It is the consumers’ full responsibility to track their products sent out in the mail or other forms of
delivery service.

• Outdoors Insight Inc. will not be liable for lost packages. Unless specified otherwise, do not include
battery or other accessories when returning your Aqua-Vu unit.

GARANTIE ADDITIONNELLE/NOTES DE SERVICE:

• Outdoors Insight, Inc. retient le droit de réparer ou remplacer l’unité à leur discrétion.

• Le client est responsable des frais de livraison pour retourner l’unité à Outdoors Insight, Inc.

• Outdoors Insight Inc. Paiera pour les frais de livraison vers le client qui est encore sous la garantie

• Tou t s ervi ce hors de gar ant ie s ero nt c harg és une som me a ddi tion nel le p our le ser vice et liv rai son qui doi t
être payée d’avance.

• C’est la responsabilité du consommateur de suivr la progression de livraison par la poste ou autres
formes de service de livraison.

• Outdoors Insight Inc. ne sera pas responsable de colis perdus. À moins d’avis contraire, ne pas inclure
la batterie ou tout autre accessoire lors d’un retour de l’unité Aqua-Vu.

Please print a copy of the Return Authorization and include inside your shipping box. We also ask that
you write the Return Number on the outside of the box as this will increase the speed at which your
case is processed. The Address for Returns is:

Veuillez imprimer une copie de l’Autorisation de retour e l’inclure dans votre colis d’envoi. Nous vous
demandons aussi d’écrire le Numéro de retour sur l’extérieur du colis pour accroître la vitesse de votre
demande. L’adresse pour tout retour est:

To Service Your Aqua-Vu: Contact us at one of the above methods. Our customer service team will issue
you a Return/Repair Authorization Number.

Pour le service de votre Aqua-Vu: Contactez-nous selon une des méthodes ci-hautes. Notre équipe du
Service à l clientèle vous remettra un numéro de Retour/réparation

VIA USPS:

OUTDOORS INSIGHT, INC
PO BOX 368
CROSSLAKE, MN 56442

VIA UPS/FEDEX:

OUTDOORS INSIGHT, INC
33703 ANTLER ROAD
CROSSLAKE, MN 56442

Par USPS:

OUTDOORS INSIGHT, INC
BOÎTE POSTALE 368
CROSSLAKE (MN) 56442

Par UPS/FEDEX:

OUTDOORS INSIGHT, INC
33703, CHEMIN ANTLER
CROSSLAKE (MN) 56442

Visit your local retailer or Aquavu.com to purchase today.
Visitez votre détaillant local ou Aquavu.com pour acheter aujourd’hui.

Pro Snake
Pro Snake

Rev. 10/17

Pro Viewing Case
Boîtier de Visionnement Pro
