Противоток AquaViva серии WTB

Page 2

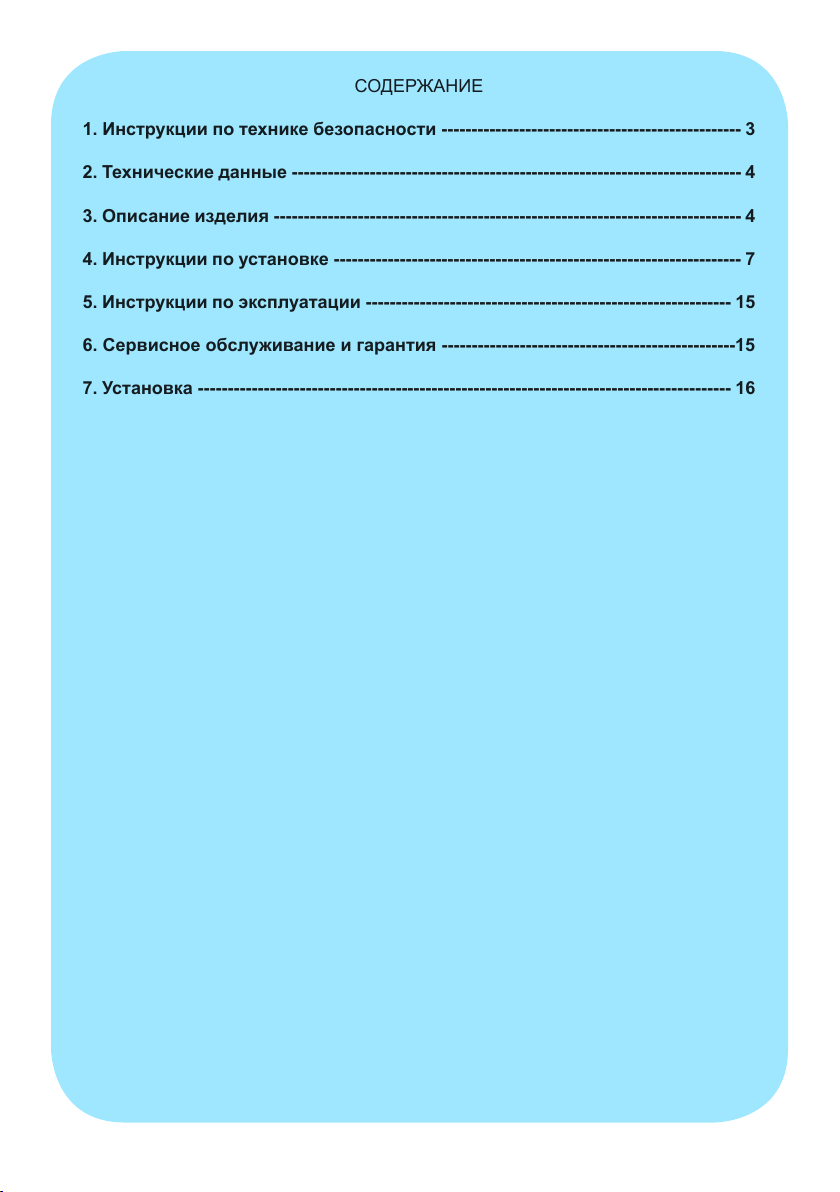

СОДЕРЖАНИЕ

1. Инструкции по технике безопасности -------------------------------------------------- 3

2. Технические данные --------------------------------------------------------------------------- 4

3. Описание изделия ------------------------------------------------------------------------------ 4

4. Инструкции по установке -------------------------------------------------------------------- 7

5. Инструкции по эксплуатации ------------------------------------------------------------- 15

6. Сервисное обслуживание и гарантия -------------------------------------------------15

7. Установка ----------------------------------------------------------------------------------------- 16

Page 3

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ИЗДЕЛИЯ ВНИМАТЕЛЬНО ПРОЧТИТЕ ЭТО РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО

ИСПОЛЬЗОВАНИЯ.

1.Инструкции по технике безопасности:

1) ВНИМАНИЕ: здесь приводятся общие требования к установке, эксплуата-

ции и обслуживанию изделия конечными пользователями.

2) Пожалуйста, внимательно ознакомьтесь с инструкциями по технике безопас-

ности. Несоблюдение этих инструкций может нанести вред организму.

3) Обратите особое внимание на подключение к 3-фазным двигателям. Это необходимо для обеспечения вращения вала в направлении, отмеченном стрелкой.

4) Установка изделия должна выполняться только квалифицированным персоналом. Электрические работы должен выполнять только квалифицированный электрик.

5) Производитель не несет ответственность за ущерб, причиненный человеку либо его собственности в результате несоблюдения инструкций по установке оборудования.

6) Вода в бассейне должна быть сбалансирована. Запрещается использовать оборудование при температуре воды выше допустимой. Это может повредить оборудование.

7) Оператор должен убедиться, что все работы по техническому обслуживанию, проверке и установке выполняются уполномоченным и квалифицированным персоналом, который прошел соответствующее обучение и изучил настоящее руководство. Все работы по обслуживанию насоса необходимо проводить только в выключенном состоянии. Соблюдайте инструкции, прилагаемые к насосу. При получении оборудования необходимо проверить его комплектацию.

8)Устройство встречного течения подходит для использования в любых плавательных бассейнах.

Page 4

2. Технические данные

1) Параметры

Модель

AquaViva WTB300T Kit AquaViva WTB400T Kit

3. Описание изделия

1) Список компонентов

№ детали

№

8909104

8909105

8909106

8909107

03011345

8909108

88041939

88041940

89090110

89090111

01093016

01093015

03011320

89090112

89090113

89090114

89090115

89090116

01151389

89090117

/час л/мин

60 1000 13

80 1300 17,5

Пневмовыключатель для водяного насоса

Кран регулировки воздуха

Пневмовыключатель для подводного прожектора

Резьбовая заглушка для крышки

Винты М5 * 20мм

Передняя панель

Светодиод Р10 (автоматическая смена цвета)

Светодиод Р10 (белый цвет)

Несущий каркас

Гидрофорсунка

Воздушный шланг

Прозрачный шланг

Винты М6 * 20мм

Неподвижная труба гидрофорсунки

Соединения для винилового бассейна

Корпус

Трубка для осветительного кабеля и воздушных шлангов

Герметичный проход

Воздушная трубка

Обратный клапан.

Высота

Описание

Мощность

V/Hz

KW HP

3,0 4,0

380/50

4,0 5,5

Кол-во

Page 5

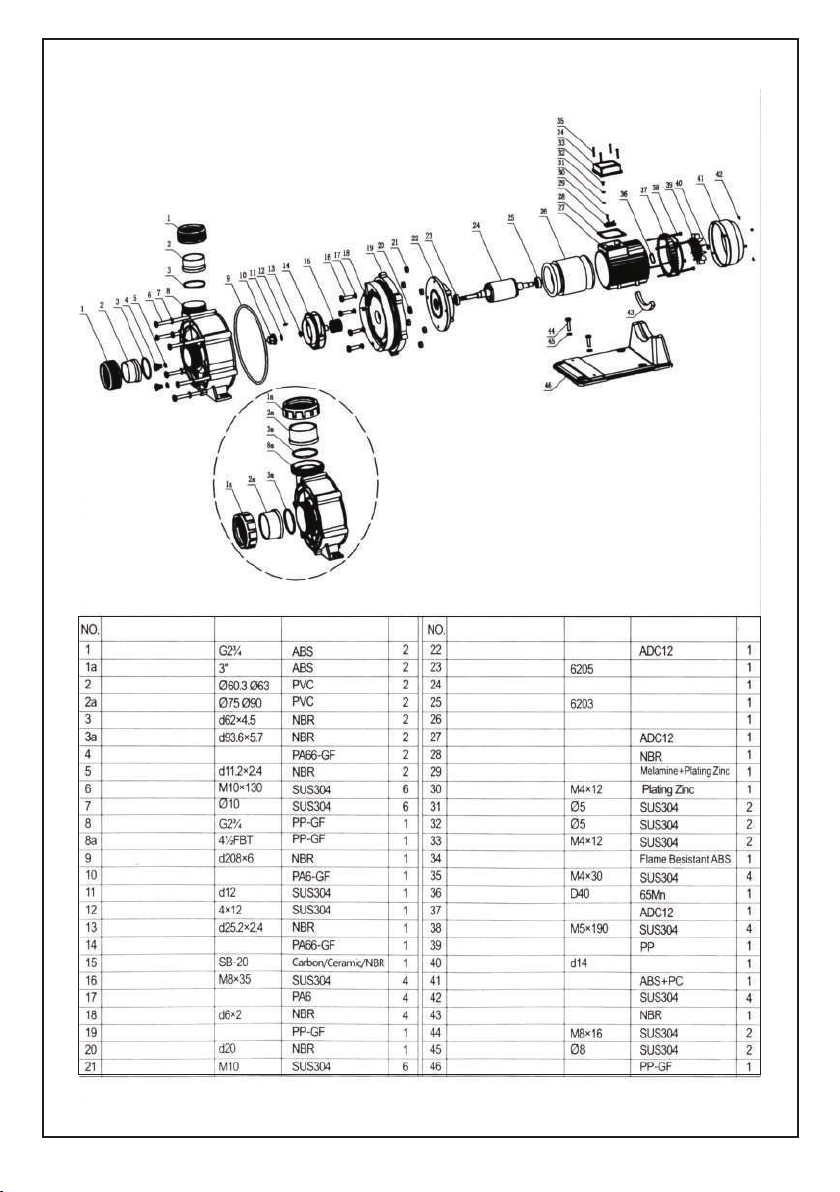

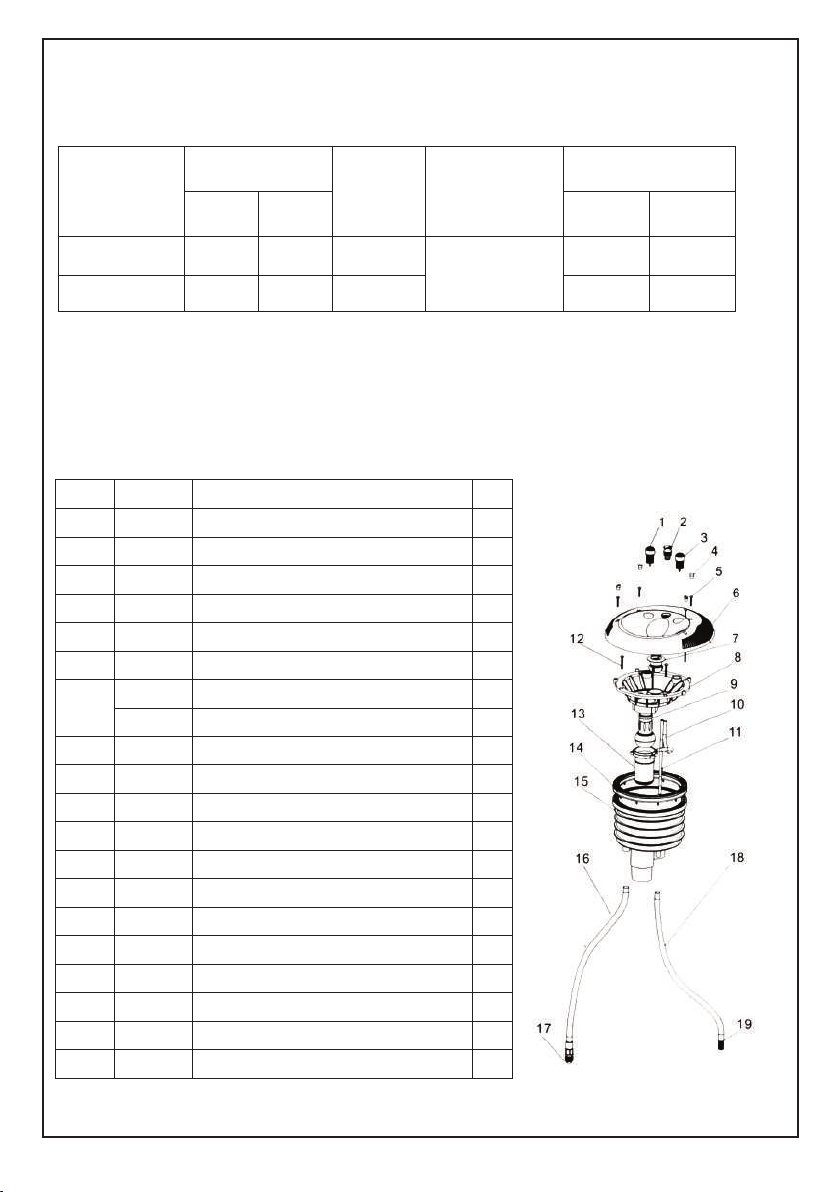

2) Взрывная схема

WTB300T/WTB400T

Деталь

Соединительная гайка

Соединительная гайка Муфта Муфта Уплотнительное кольцо Уплотнительное кольцо Сливная пробка

Уплотнительное кольцо Винт Шайба Корпус насоса

Уплотнительное кольцо Гайка крыльчатки

Шпонка Пружинная шайба Уплотнительное кольцо

Крыльчатка Механическое уплотнение Винт Шайба Уплотнительное кольцо Фланец насоса

Шайба вала резиновая Гайка

Спец иф и-

кация

Материал

Кол-

во

Деталь

Передняя крышка

Подшипник 6205 Ротор Подшипник 6203 Статор Кожух двигателя

Прокладка клеммной коробки

Клемная коробка Винт

Пружинная шайба Прокладка

Винт Клемная колодка

Винт

Пружинная шайба

Задняя крышка двигателя

Болт с шестигранной головкой

Вентилятор

Фиксирующая шайба Крышка вентилятора Винты Резиновая вставка

Болт с шестигранной головкой

Прокладка Основание

Специфи-

кация

Материал

Кол-

во

Page 6

4. Инструкции по установке

I. Устройство встречного течения может быть установлено в бетонных, композитных стекловолоконных и виниловых бассейнах.

1) Бетонный бассейн:

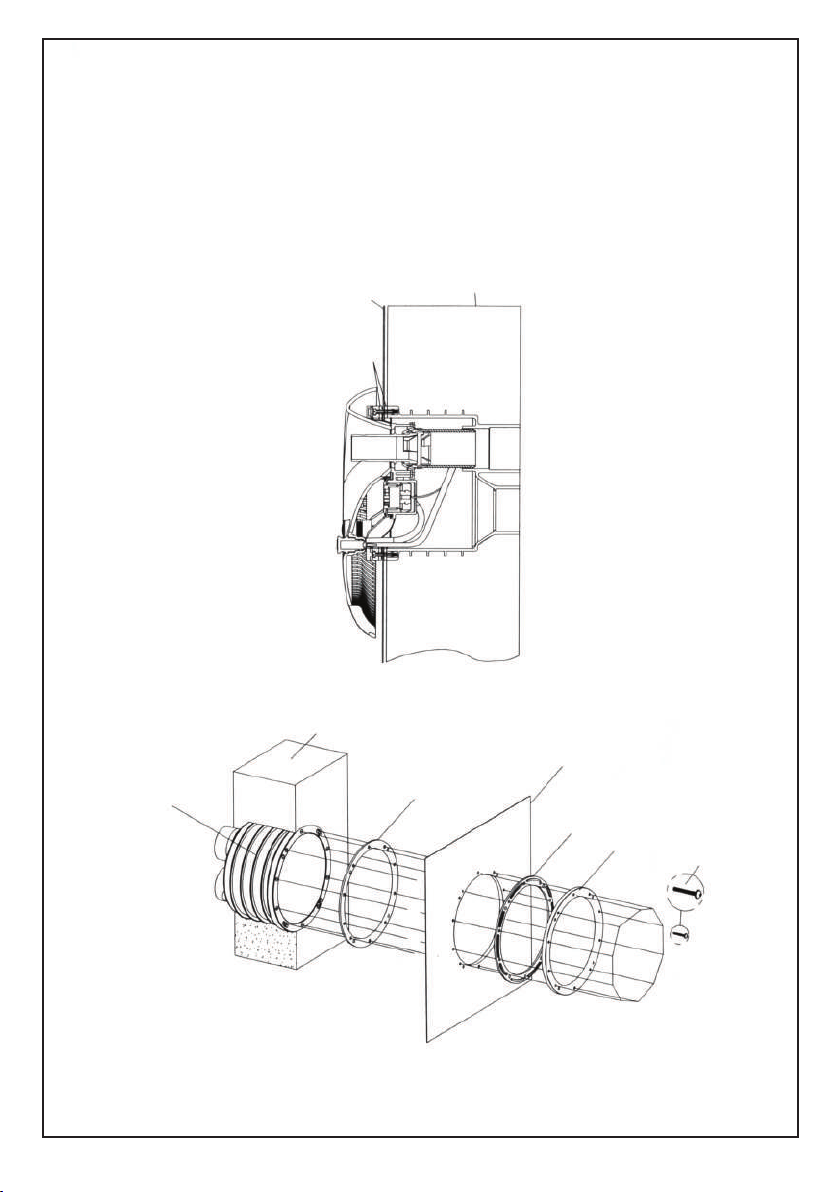

Установите корпус устройства в бетонной стене бассейна (согласно рис 1,2)

рис 1.

рис 2.

бетонная стена

стена бассейна

корпус

Page 7

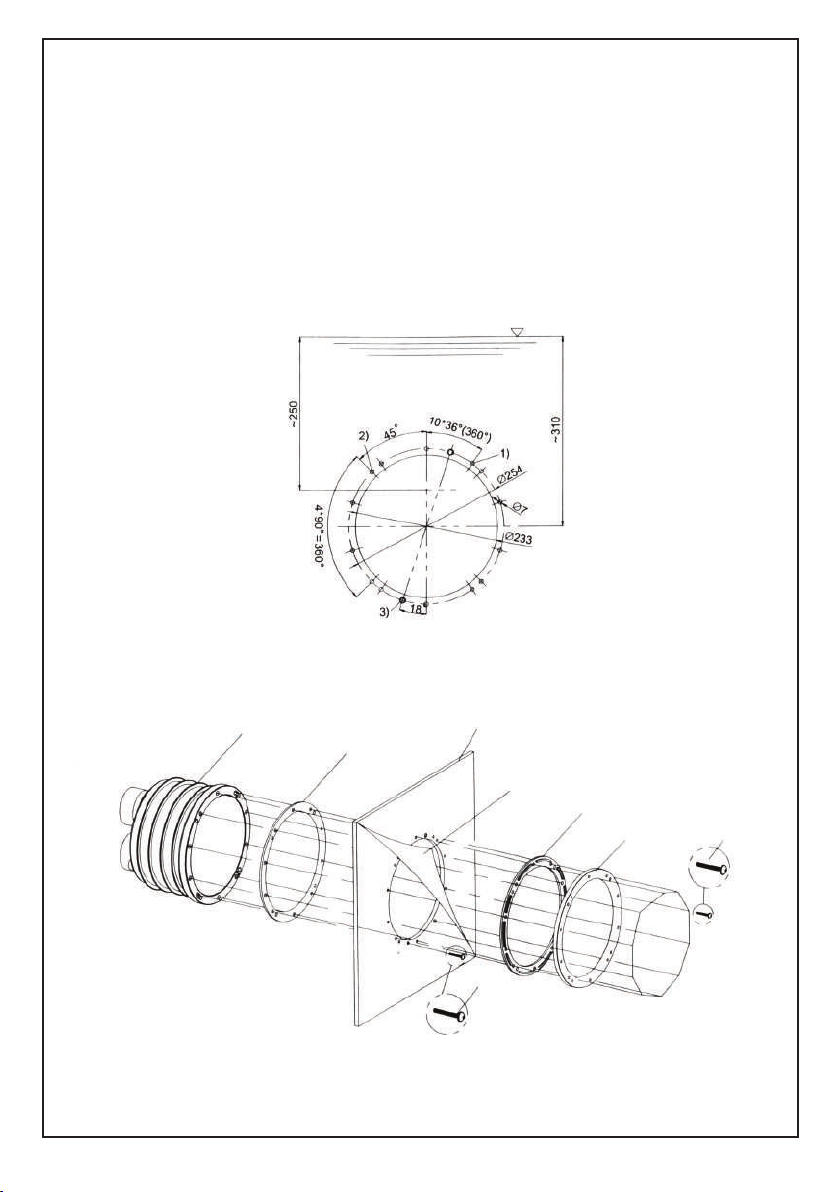

2) Композитный стекловолоконный бассейн:

А) Просверлите 14 отверстий в чаше бассейна согласно шаблону.

Б) Установите наружный корпус, пластиковое кольцо в стену бассейна в нужном порядке.

В) Прикрепите переднюю пластину устройства встречного течения к стене бассейна, используя 10 винтов М6 (рис 3,4).

корпус

рис 3.

уплотни тельное

кольцо

рис 4.

стена винилового

бассейна

уплотни тельное

кольцо

компрессионное

кольцо

винт

Page 8

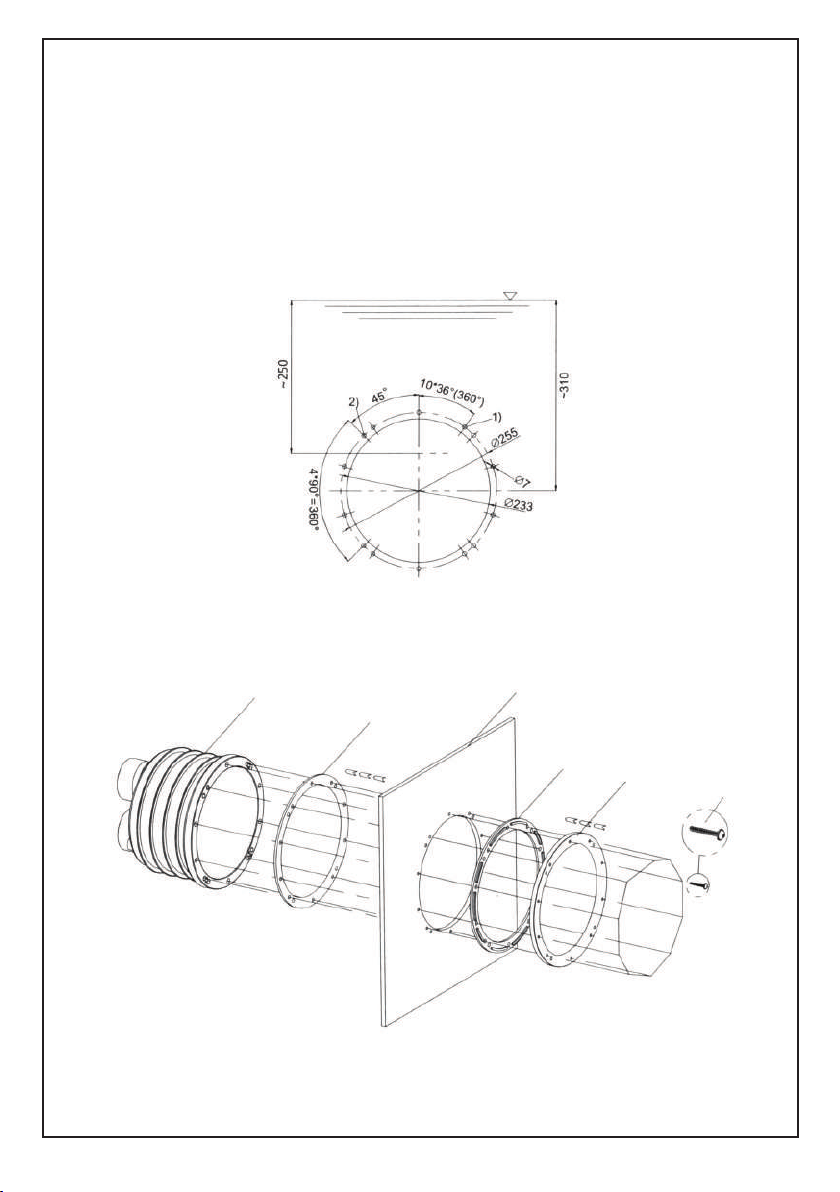

3) Виниловый бассейн:

А) Просверлите 16 отверстий в стене бассейна согласно шаблону (рис. 5).

Б) Установите пластиковое кольцо и наружную часть корпуса, используя 2 винта М6*20. Затем установите пластиковое кольцо и кольцо для стекловолоконного бассейна, используя 10 винтов М6*45 (Рисунок 6).

корпус

рис 5.

уплотни тельное

кольцо

рис 6.

стена бассейна снаружи

стена бассейна внутри

уплотнительное кольцо

компрессионное

кольцо

винт

Page 9

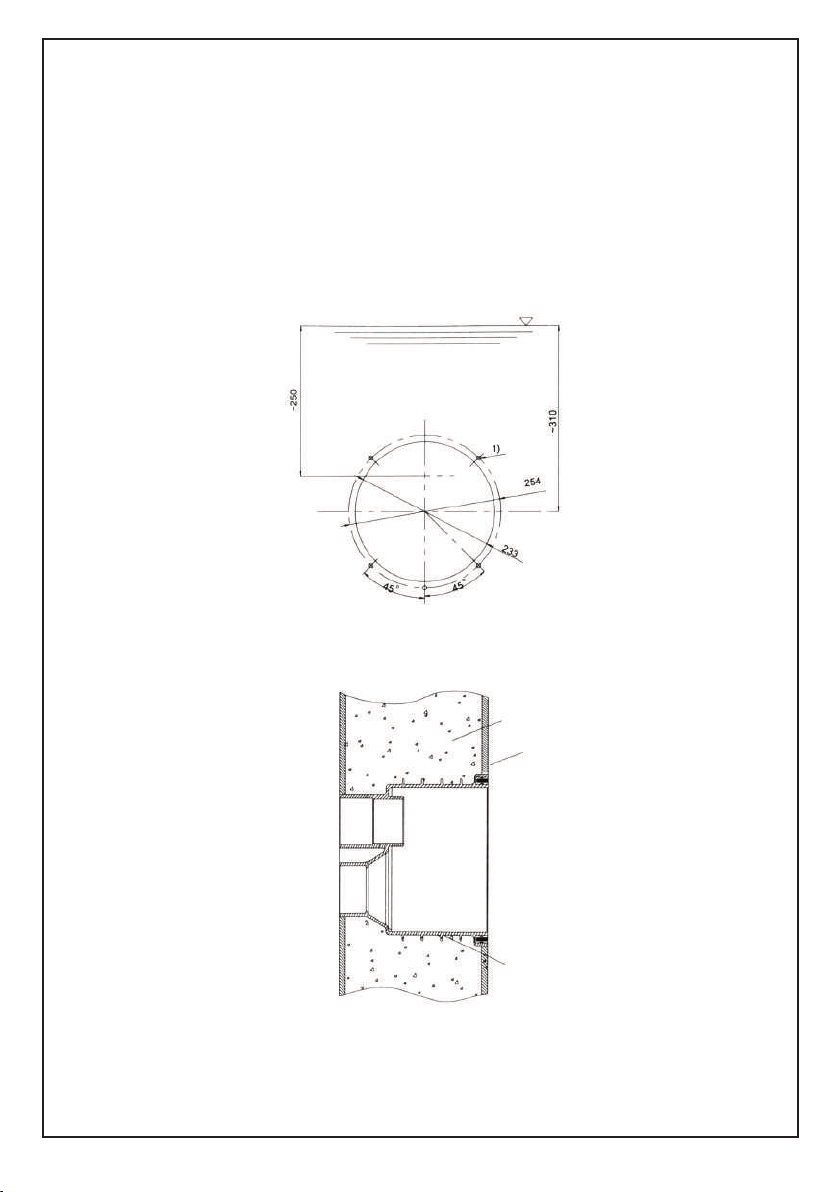

4) Структура цементной подушки с внутренней стороны бассейна и способы на-

ружной установки устройства встречного течения:

А) Корпус устройства встречного течения должен быть установлен в одной плоскости с бетонной стеной (Рис. 8).

Б) Обратите внимание на корректное использование отверстий(Рис. 3).

С) Прикрепите резиновое кольцо к монтажному кольцу, используя 10 винтов М6х30 (Рис. 8).

цементный слой

уплотни тельное

кольцо

бетон

корпус

стена бассейна

уплотни тельное

рис 7.

цементный слой

кольцо

уплотнительное кольцо

компрессионное кольцо

винт

рис 8.

Page 10

II. Установка наружного корпуса устройства встречного течения:

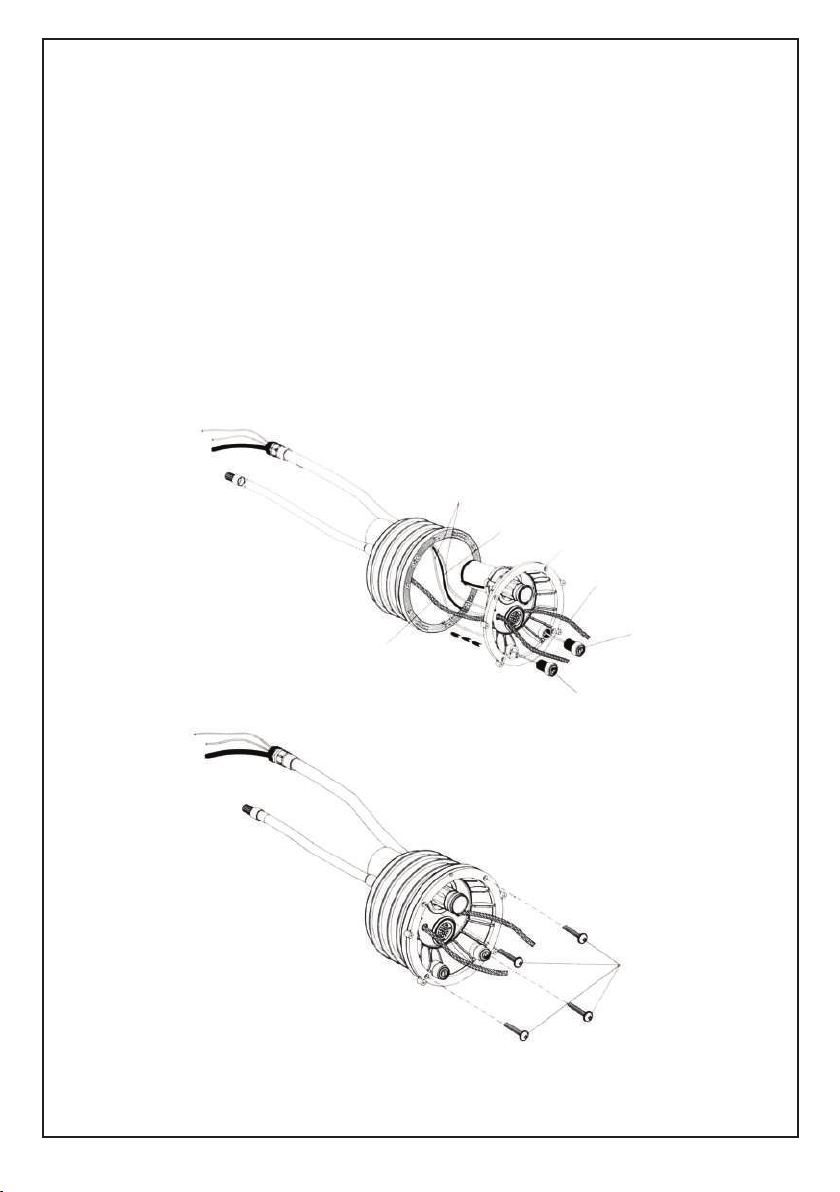

1) Проведите прозрачную воздушную трубку и осветительный кабель через соединительную трубку. Затем соедините две воздушные трубки с выключателем насоса и выключателем подсветки бассейна, соответственно (Рис. 9).

2) Проденьте две трубки, соответственно, через отверстие несущего каркаса. Затем прикрепите каркас к корпусу, используя 4 винта М6.

3) Присоедините трубки, выходящие из корпуса, к крану регулировки воздуха. (Рис. 11). (Не переворачивать).

4) Установите наружный корпус в несущий каркас и закрепите 4 винтами М5. Закройте отверстие винта пластиковой заглушкой (Рис. 12).

прозрачная трубка

осветительный кабель

опорная констукция

труба

пневмовыключатель

труба

насоса

рис 9.

рис 10.

пневмовыключатель

прожектора

винт

Page 11

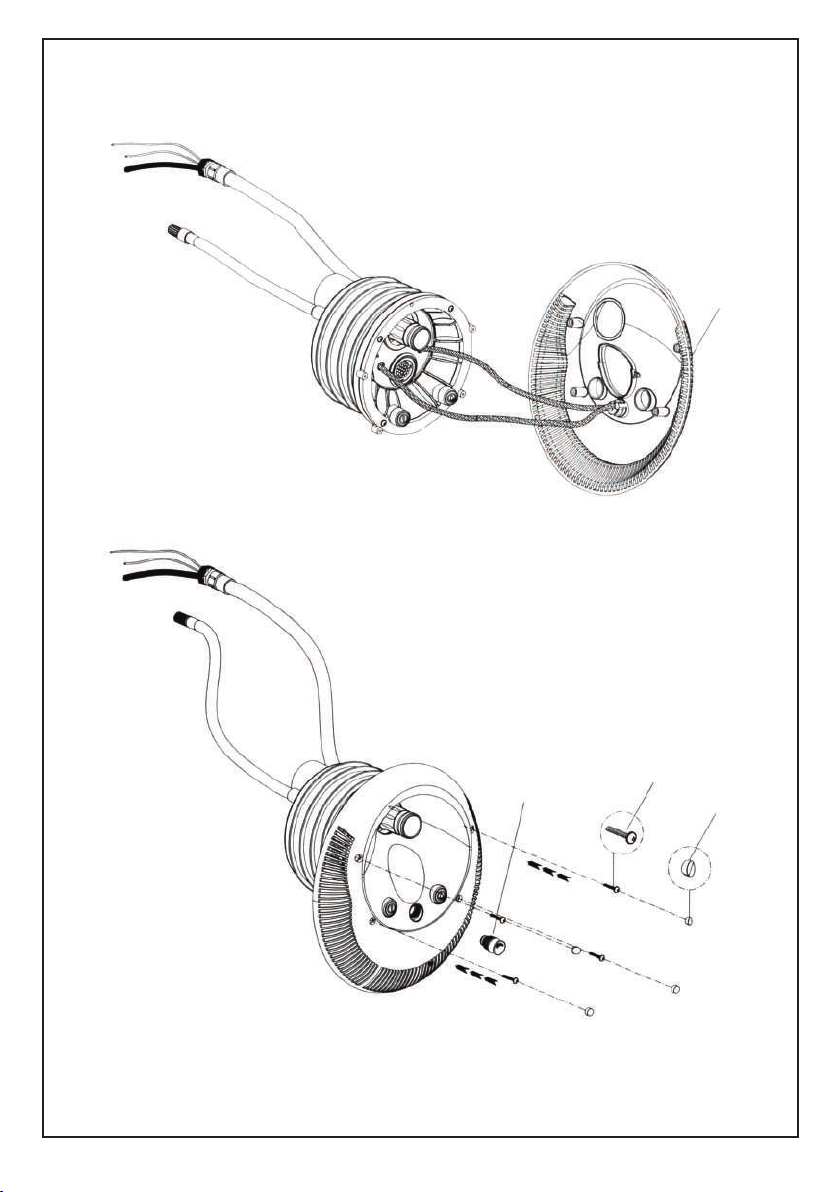

рис 11.

панель

рис 12.

пневмовыключатель

винт

заглушка

Page 12

III. Установка устройства встречного течения.

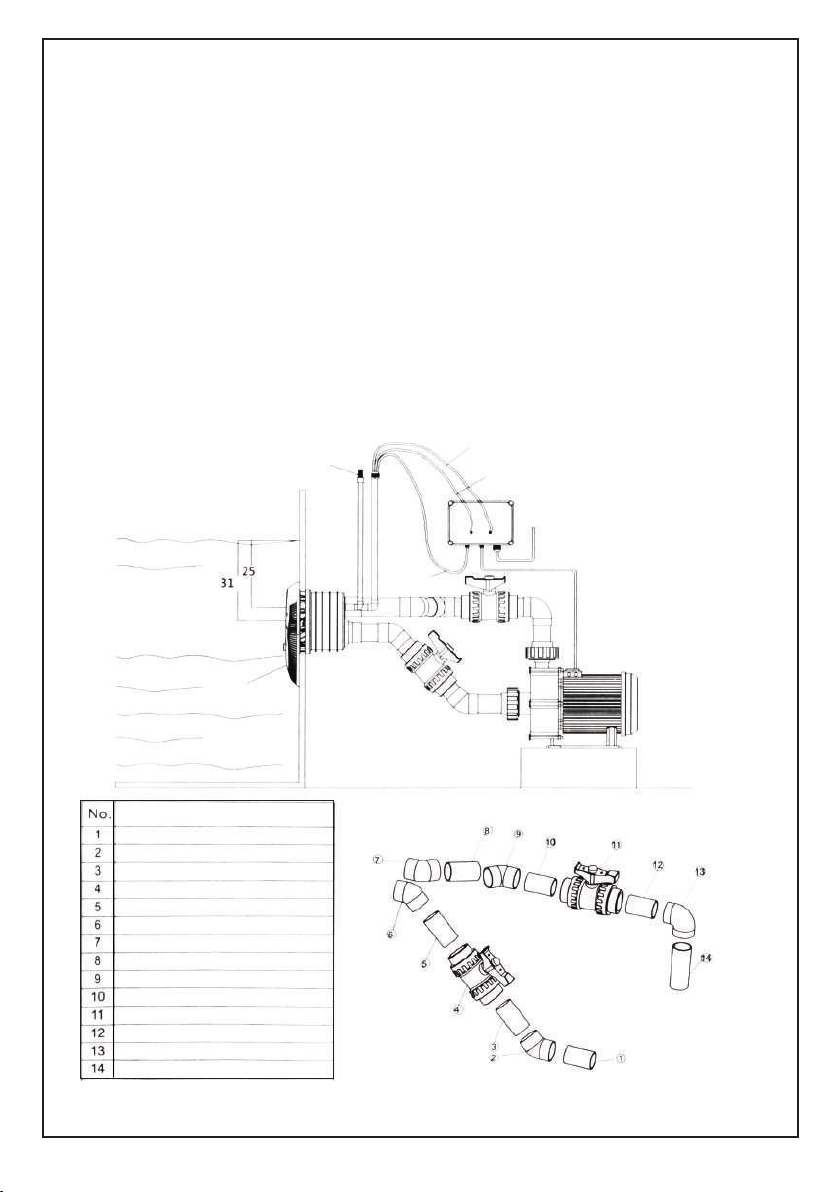

1) Схема установки приводится на рисунке 13.

2) Информация по моделям приводится на рисунках 14

3) Насосы и блок управления следует устанавливать в сухих местах.

4) Чтобы обеспечить нормальную работу пневмовыключателя, расстояние между плавательным бассейном и блоком управления не должно превышать трех метров.

5) Воздушная трубка должна находиться в защитной трубке. При необходимости заменить.

6) Все электрические соединения должны выполняться квалифицированным электриком.

воздушный клапан

см

бассейн

противоток

Спецификации

Трубка ПВХ 2,5"* 175мм 2,5" Колено (45°) Трубка ПВХ 2,5"* 105мм 2,5" Шаровой кран Трубка ПВХ 2,5"* 105мм 2,5" Колено (45°) 2,5" Колено (45°) Трубка ПВХ 2,5"* 120мм 2,5" Колено (45°) Трубка ПВХ 2,5"* 105мм 2,5" Шаровой кран Трубка ПВХ 2,5"* 105мм 2,5" Колено (90°) Трубка ПВХ 2,5"* 175мм

воздушная трубка пневмовыключателя

прожектора

воздушная трубка выключателя насоса

подача питания 380В

см

силовой кабель к насосу

водяной насос

рис 13.

только для насоса WTB300\400

рис 14.

Page 13

5. Инструкции по эксплуатации

1) При включении насос всасывает воду через отверстия в передней панели и подает через форсунку в бассейн. Включение и выключение осуществляется путем нажатия кнопок.

2) Выключатели насоса и прожектора установлены на лицевой панели форсунки. Управление ими осуществляется путем нажатия кнопок.

3) Направление струи воды настраивается путем поворота форсунки вверх, вниз, влево и вправо. Мощность струи настраивается путем вращения форсунки вправо или влево.

4) Подача воздуха регулируется клапаном на лицевой панели. Примечание: вращение устройства по часовой стрелке закрывает клапан.

5) При корректном подключении 3-фазного переменного тока вращение вала двигателя насоса должно осуществляться согласно стрелке на крышке вентилятора.

6. Сервисное обслуживание и гарантия

1) Регулярно чистите форсунку, насос и поверхность блока управления. Проверяйте герметизацию насоса и место установки кольца пластиковой форсунки. При необходимости замените.

2) Старайтесь содержать двигатель в чистоте. Обеспечьте беспрепятственную вентиляцию.

3) Демонтаж насоса выполняется только в выключенном состоянии. Работы по ремонту и замене насоса должен выполнять только квалифицированный специалист. Информацию по герметизации соединений трубопровода насоса, замене механических уплотнений и порядке установки можно найти в этом руководстве.

4) При консервации на зимний период необходимо опустить уровень воды ниже форсунки и дать воде стечь из трубопровода.

5) Ремонт блока управления должен выполнять только квалифицированный персонал. Дополнительную информацию можно найти в инструкции к блоку управления.

Page 14

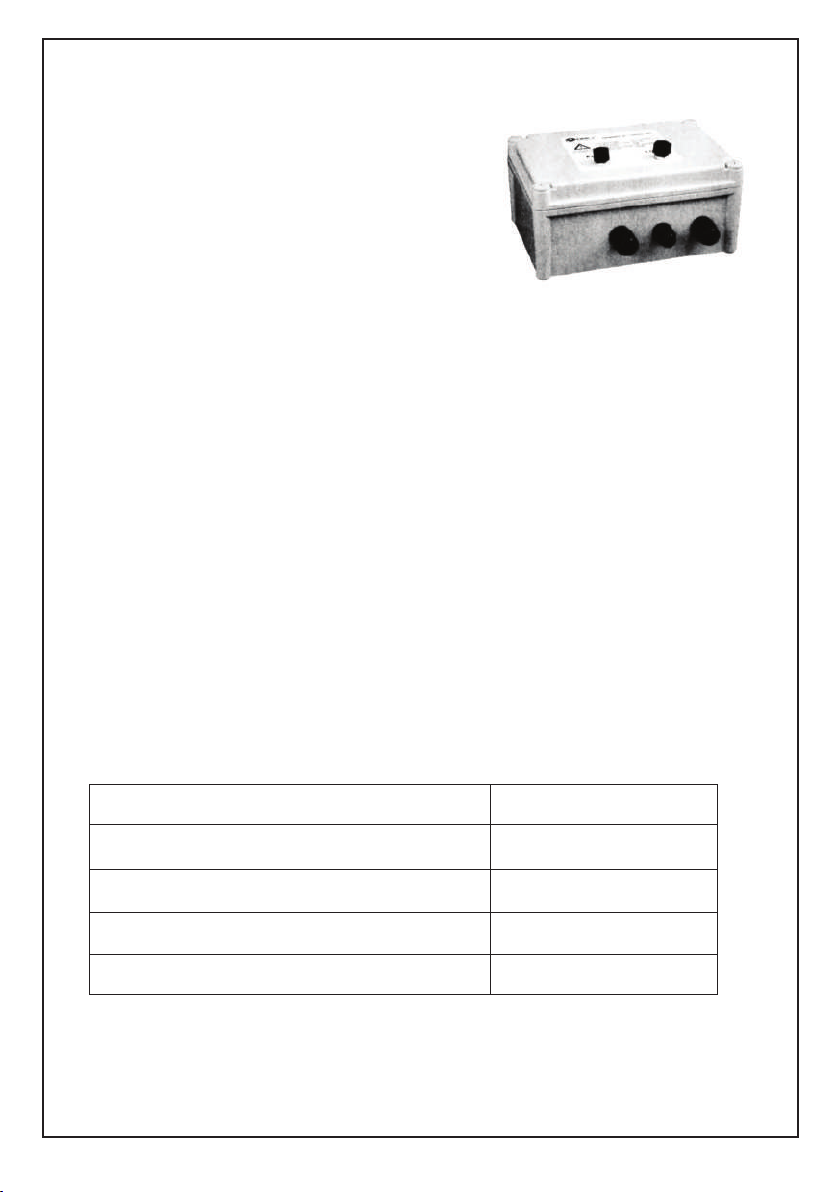

БЛОК УПРАВЛЕНИЯ УСТРОЙСТВОМ ВСТРЕЧНОГО ТЕЧЕНИЯ

Подключается в соответствии со схемой.

МОДЕЛЬ: SWJ-CB(220/380V) КОД: 08080020/08080021

ВНИМАНИЕ: установку блока управления

устройством встречного течения должен выполнять только квалифицированный электрик или уполномоченный специалист согласно местным законам и правилам. Неправильная установка может причинить серьезный ущерб собственности, вред здоровью, а в некоторых случаях даже летальный исход.

ВСЕ СЕРВИСНЫЕ РАБОТЫ ПРОВОДЯТСЯ ПРИ ОТКЛЮЧЕННОМ ПИТАНИИ!

7. Установка

1. Блок управления должен быть установлен в сухом месте.

2. Подключение к насосу и осветительному кабелю выполняется согласно схеме проводки.

3.Подсоедините две прозрачные воздушные трубки к соответствующим пневматическим выключателям.

Входное напряжение 220В/380В

Выходное напряжение освещения АС 12В

Выходное напряжение насоса 220В/380В

Мощность прожектора 1Вт

Мощность насоса 4кВт

Page 15

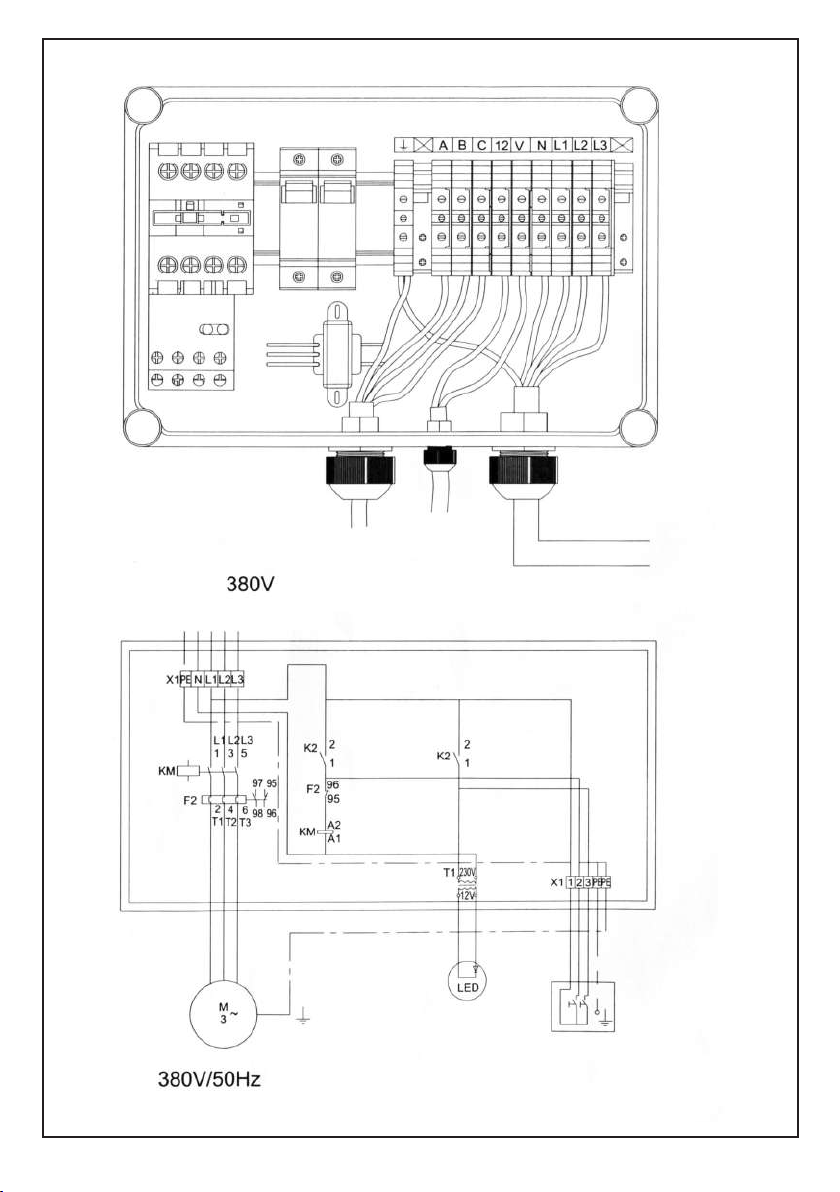

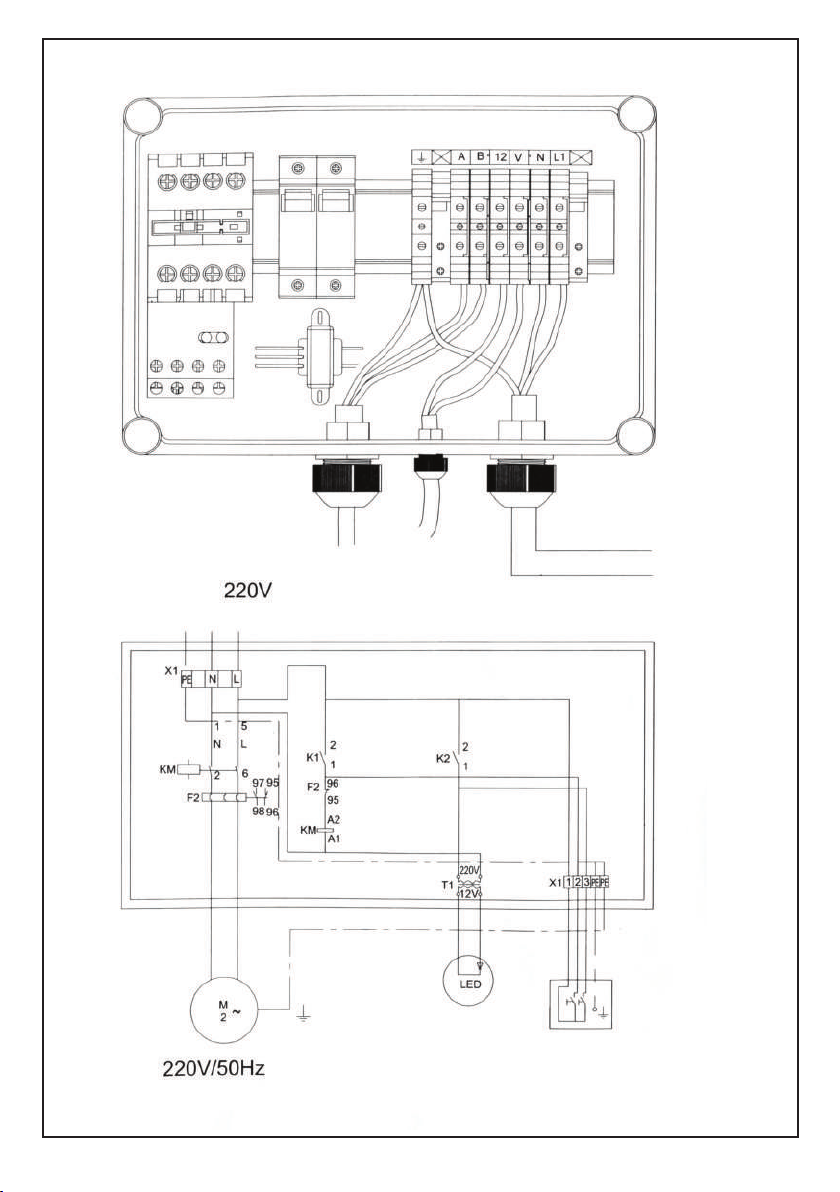

СХЕМА ПРОВОДКИ БЛОКА УПРАВЛЕНИЯ И ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОТИВОТОКА

кабель насоса

осветительный

кабель

Схема проводки блока управления

трансформатор

Электрическая схема противотока

подвод электричества 220В

пневмовключатель

Page 16

кабель насоса

осветительный

кабель

подвод электричества 220В

Схема проводки блока управления

трансформатор

пневмовключатель

Электрическая схема противотока

Page 17

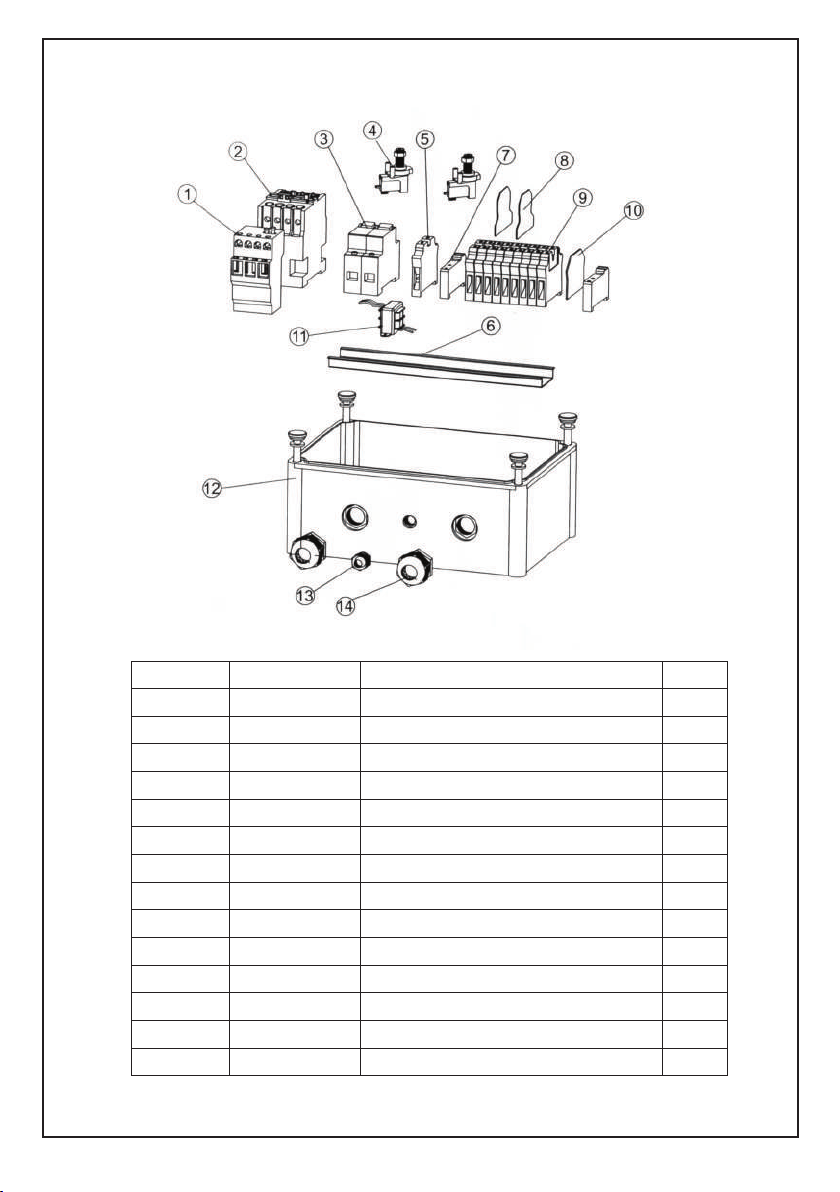

ВЗРЫВНАЯ СХЕМА

№

1 04014099 1 2 04014100 1 3 04014101 2 4 04014103 2 5 04014102 1 6 04014019 1 7 04014104 2 8 04014107 3

9 04014108 2 10 04014105 2 11 04014109 1 12 04014110 1 13 04014013 1 14 04014085 2

Код детали

Описание

Термореле Контактор АС Прерыватель

Пневмовыключатель

Клемма заземления

Направляющая

Фиксаторы клемм

Пластины

Клемма

Пластина

Трансформатор

Корпус Герметичный проход Герметичный проход

Кол-во
