Aquaviva Twist
Page 2
Dziękujemy za zakup naszego wymiennika ciepła ze stali nierdzewnej do basenów i spa.
Korpus wymiennika ciepła i wewnętrzne rury faliste są wykonane ze stali nierdzewnej 316L,
która zapewnia wysoką prędkość wewnątrz urządzenia, zapewniając niezawodny, wydajny i
ekonomiczny wymiennik ciepła poprzez pośrednie przenoszenie ciepła między obiegiem kotła a
obiegiem basenu lub spa. Oferujemy szeroką gamę wymienników ciepła przeznaczonych
zarówno do małych spa, jak i basenów o wymiarach olimpijskich. Nasze urządzenia mają
moc od16 kW (55 000 Btu/h) do 1 320 kW (4 500 000 Btu/h).
Skontaktuj się z najbliższym przedstawicielstwem handlowym, aby uzyskać pomoc w
doborze rozmiaru dla każdego konkretnego zastosowania.
Montaż
Decyzja o sposobie instalacji należy wyłącznie do instalatora. Urządzenia są przeznaczone
zarówno do montażu poziomego, jak i pionowego; zaleca się zawsze instalować urządzenie
za pomocą wspornika montażowego, który jest przymocowany do ściany i/lub sufitu
lub podłogi, aby zapobiec wstrząsom lub wibracjom, które mogą uszkodzić urządzenie, zaleca
się stosowanie kompensatorów na obwodzie kotła.

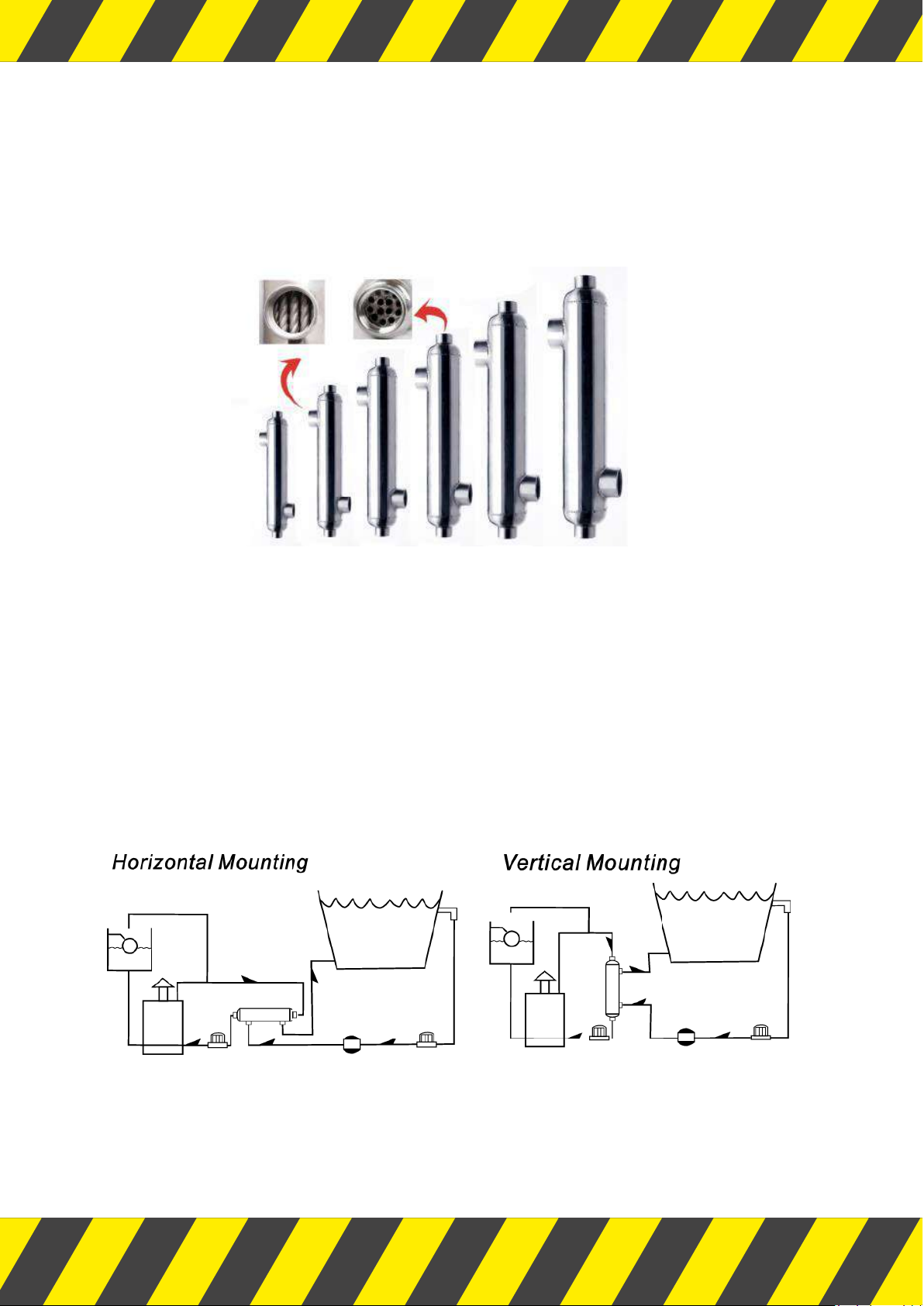

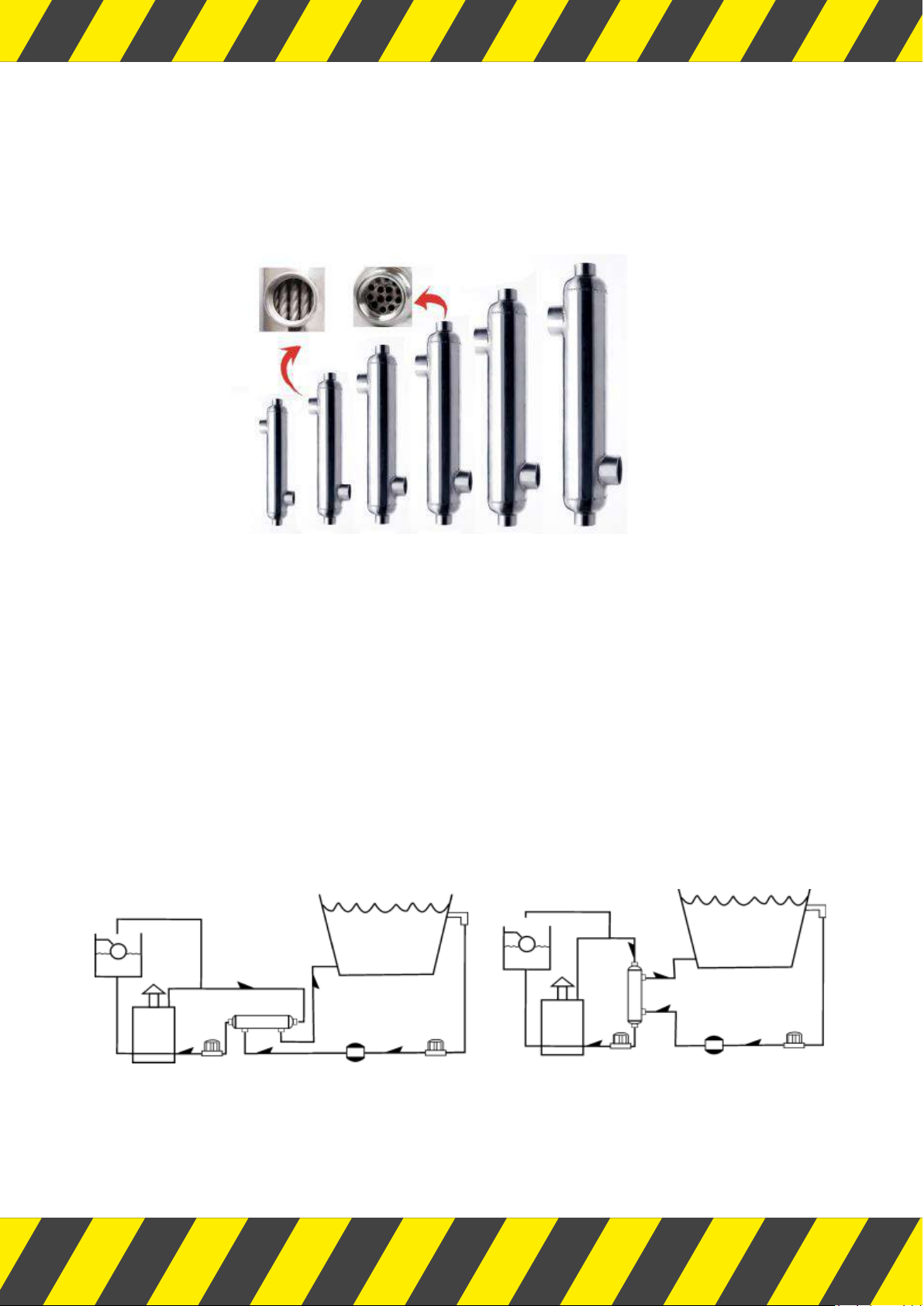

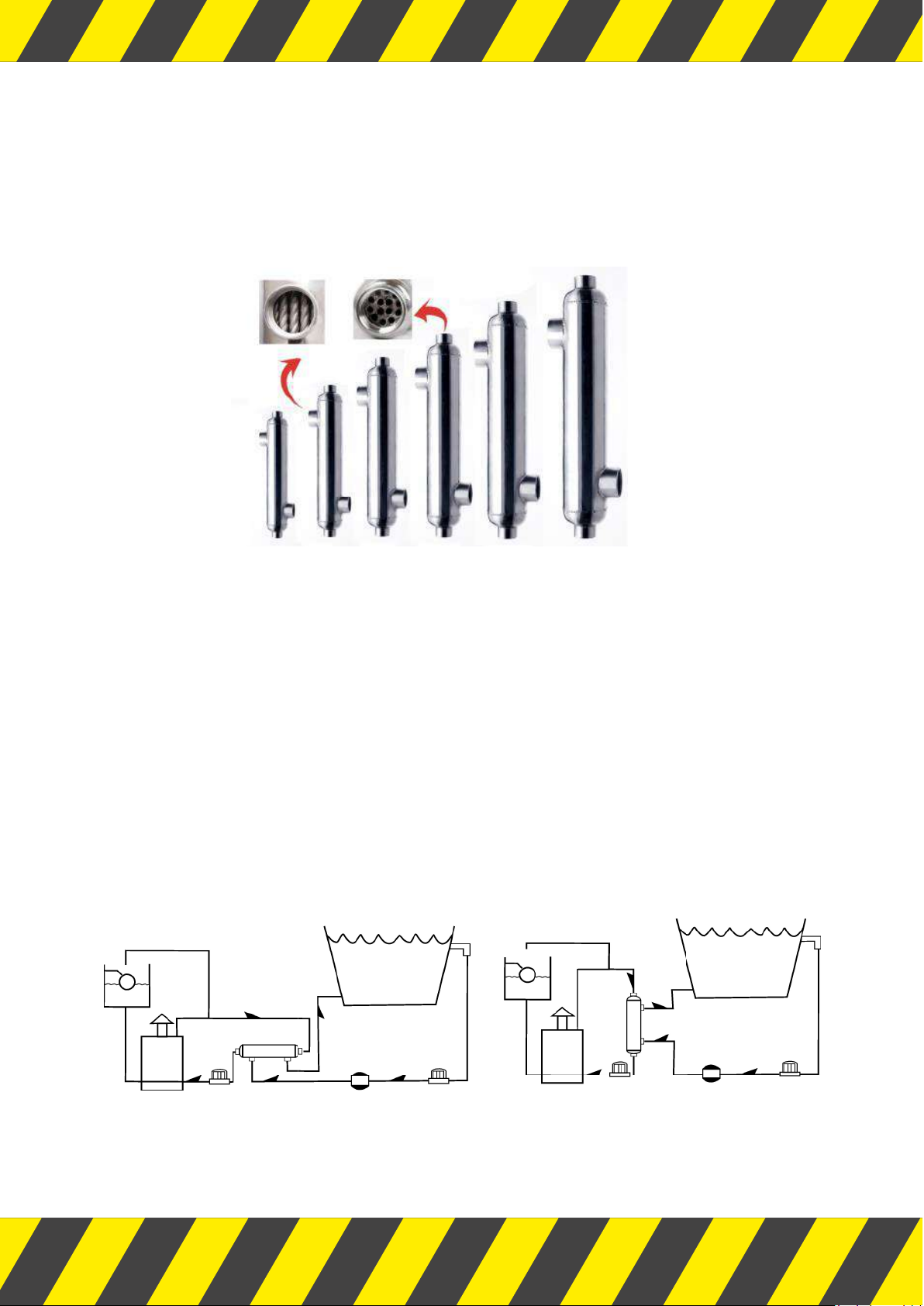

Montaż poziomy
Montaż pionowy
2
Page 3
Instrukcje instalacji

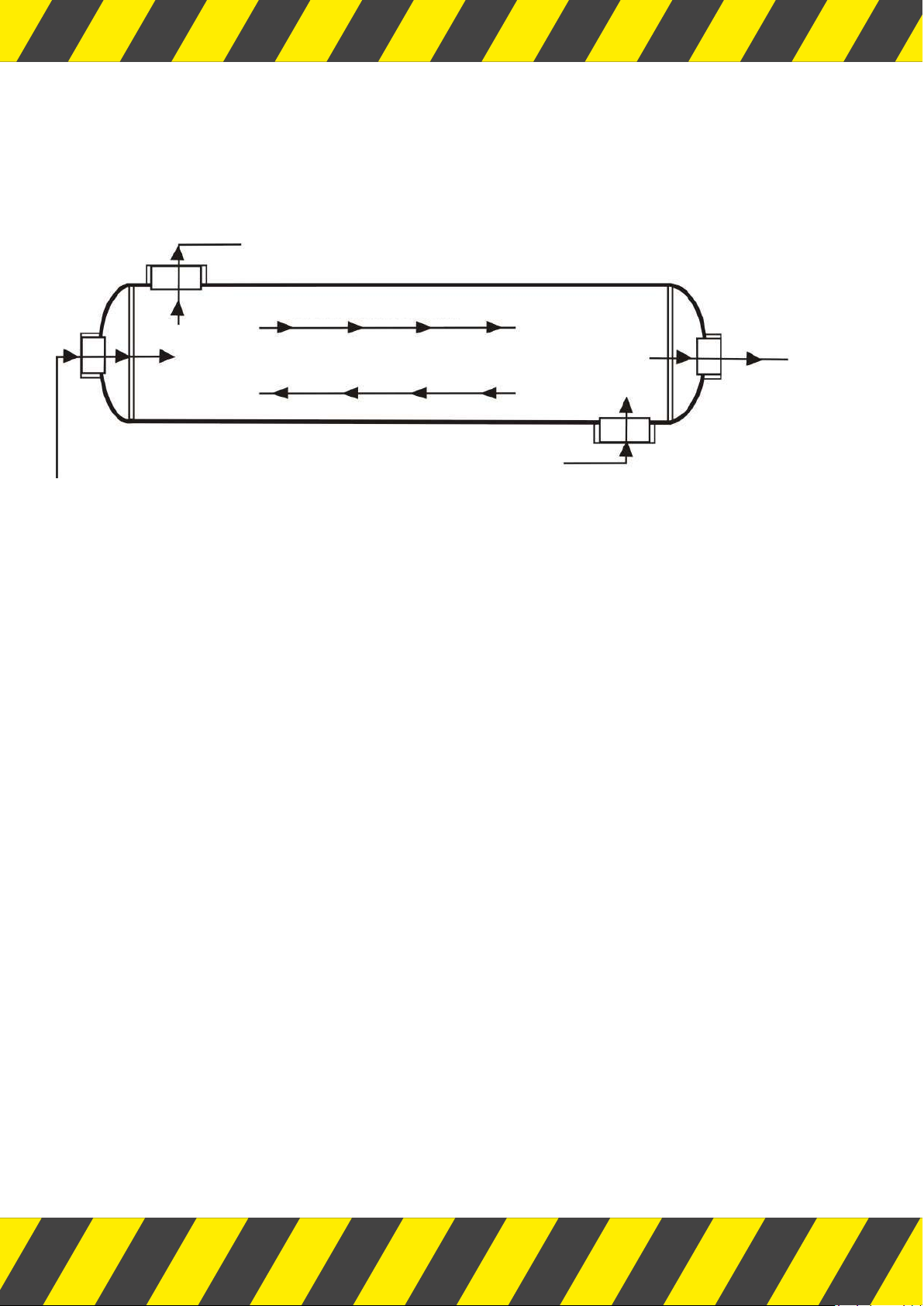

Uwaga: tytanowy wymiennik ciepła do basenów i wanien spa należy zawsze instalować w
układzie przeciwprądowym, jak pokazano na rysunku.

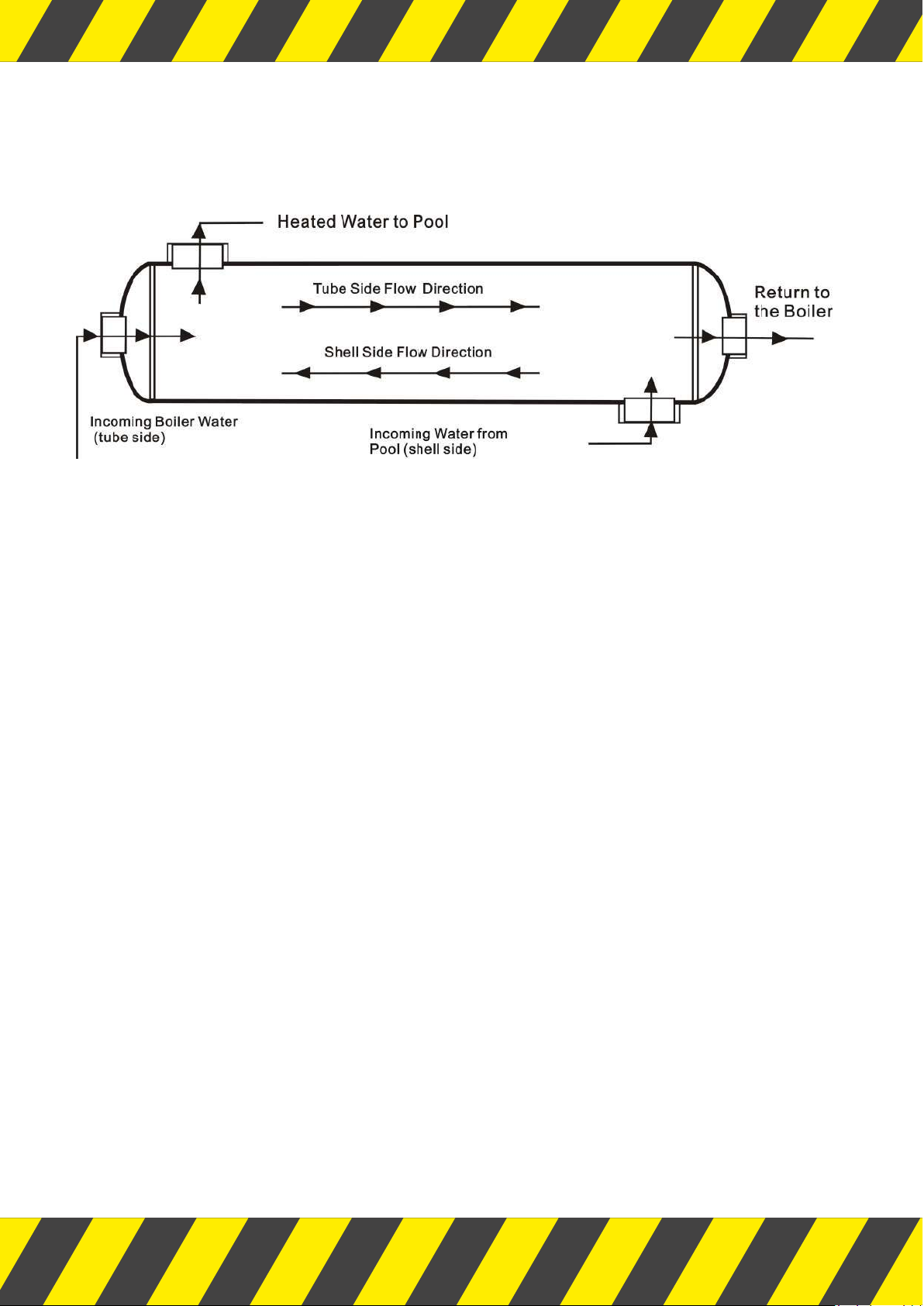

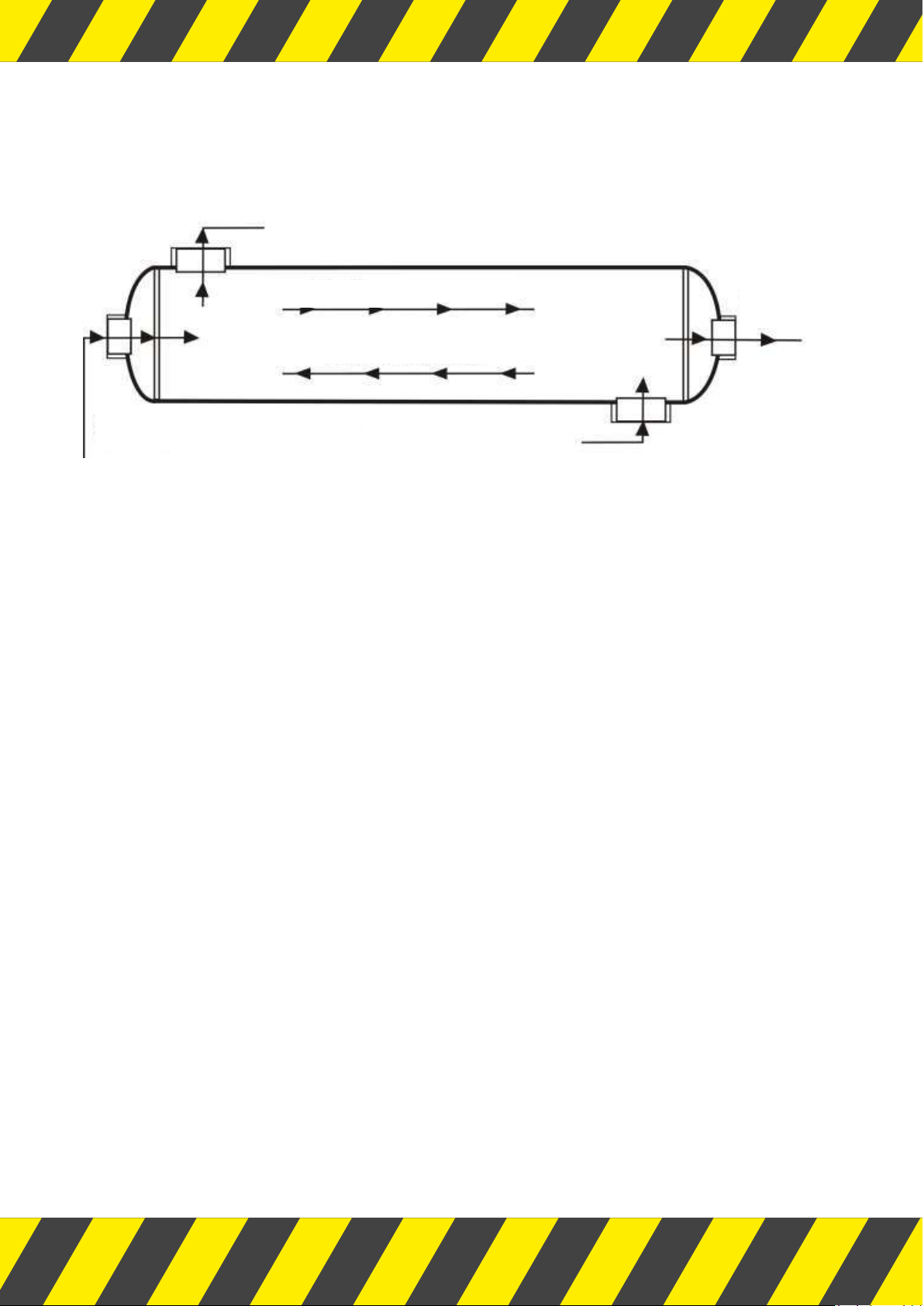

Podgrzana woda w basenie
Kierunek przepływu po stronie rury
Powrót do kotła
Kierunek przepływu po stronie rury
Wlo t wo dy z basenu
Dopływ wody z kotła
(od strony rury)
Wymienniki ciepła ze stali nierdzewnej dla basenów i spa powinny być instalowane za
filtrami i urządzeniami pompującymi. Stan wody w kotle powinien być monitorowany i należy
podjąć normalne środki ostrożności, aby zapobiec powstawaniu zatorów powietrznych.
Pompa wody basenowej powinna być sterowana za pomocą termostatu zainstalowanego w
instalacji rurowej basenu przed wymiennikiem ciepła w celu utrzymania żądanej temperatury.
(od strony obudo wy)
Instrukcja obsługi
Bardzo ważne jest przestrzeganie tych instrukcji, aby zapobiec korozji
lub erozji wymiennika ciepła basenu i spa ze stali nierdzewnej.
a) Podczas obsługi urządzenia należy przestrzegać następujących parametrów
konstrukcyjnych: Ciśnienie po stronie korpusu/rury: 1,3 MPa (190PSI), Temperatura
po stronie obudowy/rury: -8oC (-19oF) ---208oC (406oF)
b) Zainstalować sprzęt przed urządzeniem chlorującym.
c) Uruchomienie:
• Zawory powinny być otwierane stopniowo, aby osiągnąć stały wzrost przepływu i
ciśnienia w instalacji;
• Najpierw do układu musi dostać się zimny płyn;
• Gorąca ciecz, woda lub para, powinna być wprowadzana do systemu stopniowo.
• Sprawdź szczelność wszystkich połączeń.
3
Page 4
b)
c)
d) Odłączanie: najpierw odłączana jest strona gorącej cieczy, a następnie strona
zimnej cieczy.
e) Zawsze utrzymuj poziom pH w dopuszczalnych granicach. Idealne pH basenu
powinno wynosić od 7,4 do 7,6; bardzo ważne jest, aby pH nie spadło poniżej 7,2
ani nie przekroczyło 7,8, co należy sprawdzać codziennie.
f) Upewnij się, że poziom chloru mieści się w zakresie zalecanym przez dostawcę
chemii basenowej i spełnia określone wymagania.
g) Jeśli w obwodzie wymiennika ciepła zainstalowano obwodnicę, ważne jest
prawidłowe ustawienie wszystkich zaworów, aby umożliwić zalecany przepływ
wody przez wymiennik ciepła.
h) Filtr powinien być regularnie sprawdzany, zwłaszcza filtry piaskowe, które, jeśli
nie działają prawidłowo, przepuszczają piasek przez obieg basenowy, powodując
erozję wymiennika ciepła i innych elementów systemu.
i) Bardzo ważne jest, aby chlor był dodawany do basenu w odpowiedniej dawce.
Należy rozprowadzić go równomiernie w całym basenie, nie wprowadzać go tylko
w jednym obszarze, ponieważ spowoduje to silne zakwaszenie obszarów, co
może spowodować trwałe uszkodzenie wymiennika ciepła.
j) Utrzymuj basen wolny od liści i innych zanieczyszczeń, ponieważ wszelkie
substancje organiczne mogą ulec rozkładowi i podnieść pH basenu, co może
spowodować uszkodzenie urządzenia.
k) Ważne jest odpowiednie przygotowanie basenu do zimy. Zalecamy całkowite
opróżnienie wymiennika ciepła lub usunięcie go z urządzenia podczas przestoju,
w przeciwnym razie oblodzenie instalacji spowoduje trwałe uszkodzenie
wymiennika ciepła.
l) Jeśli to możliwe, zawsze wybieraj nieszkodliwe środki czyszczące i czyść
ostrożnie.
m) Wymienniki ciepła ze stali nierdzewnej do basenów i spa nie są przeznaczone do
stosowania w wodzie słonej lub morskiej.
n) Chlorator musi być w optymalnym stanie roboczym.
4
Page 5
Charakterystyki techniczne
Model
AV
T-16
AVT-25-304/316 60 520 3/4” 1”
AV
T-45-304/316
T-61-304/316
AV
T-88-304/316
AV
T-105-304/316
AV
AV
T-175-304/316
T-352-316
AV
AV
T-704-316

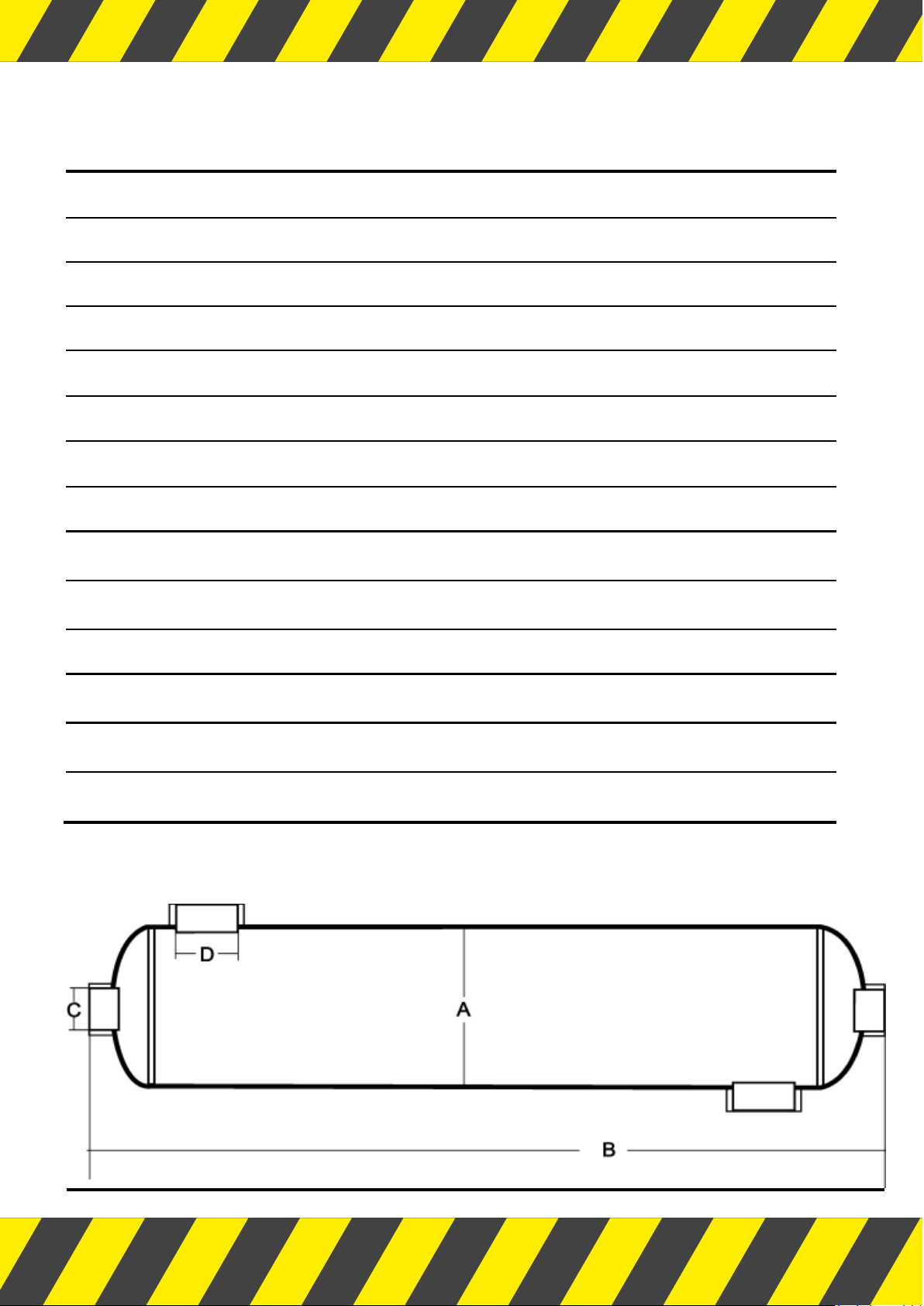

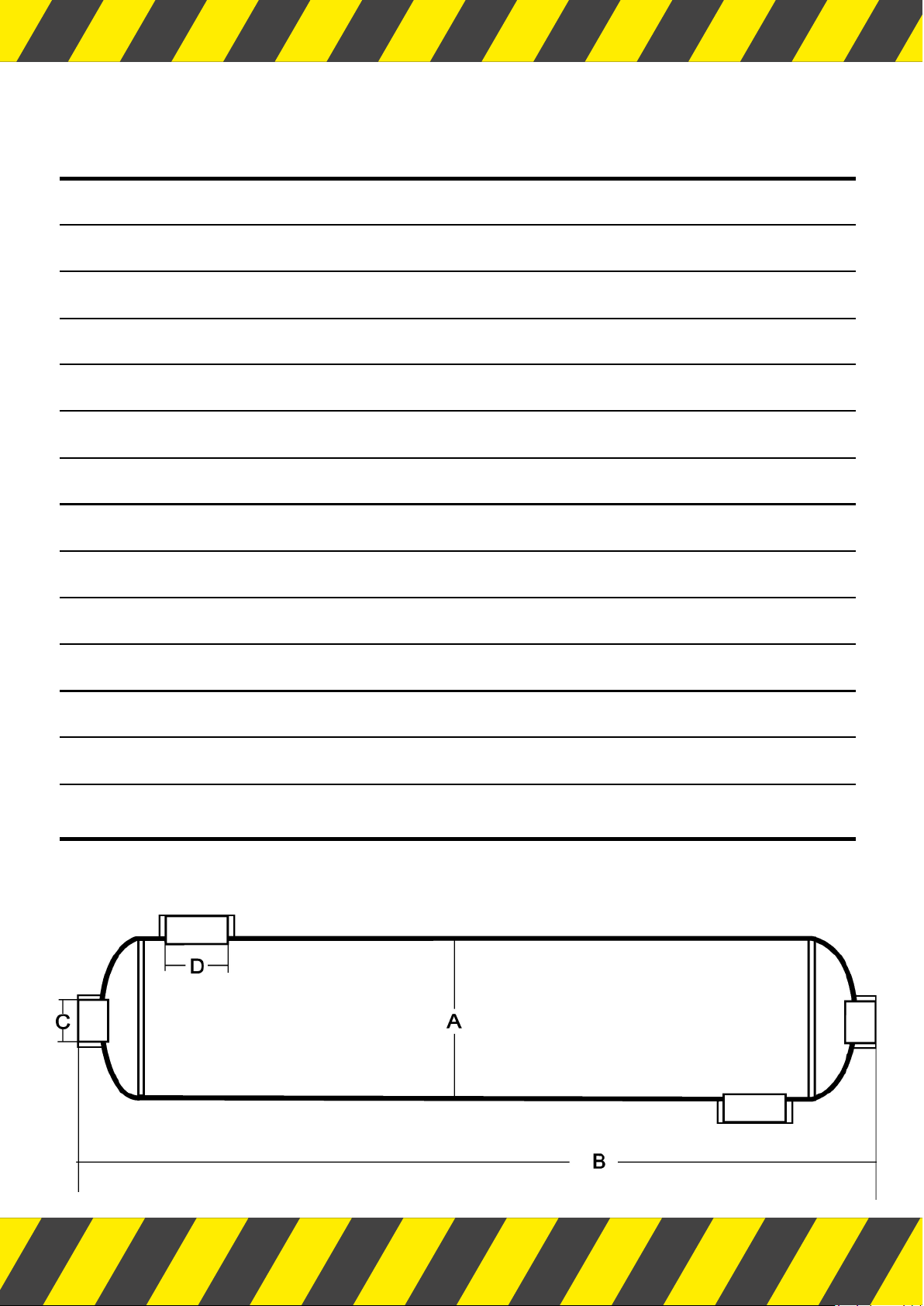

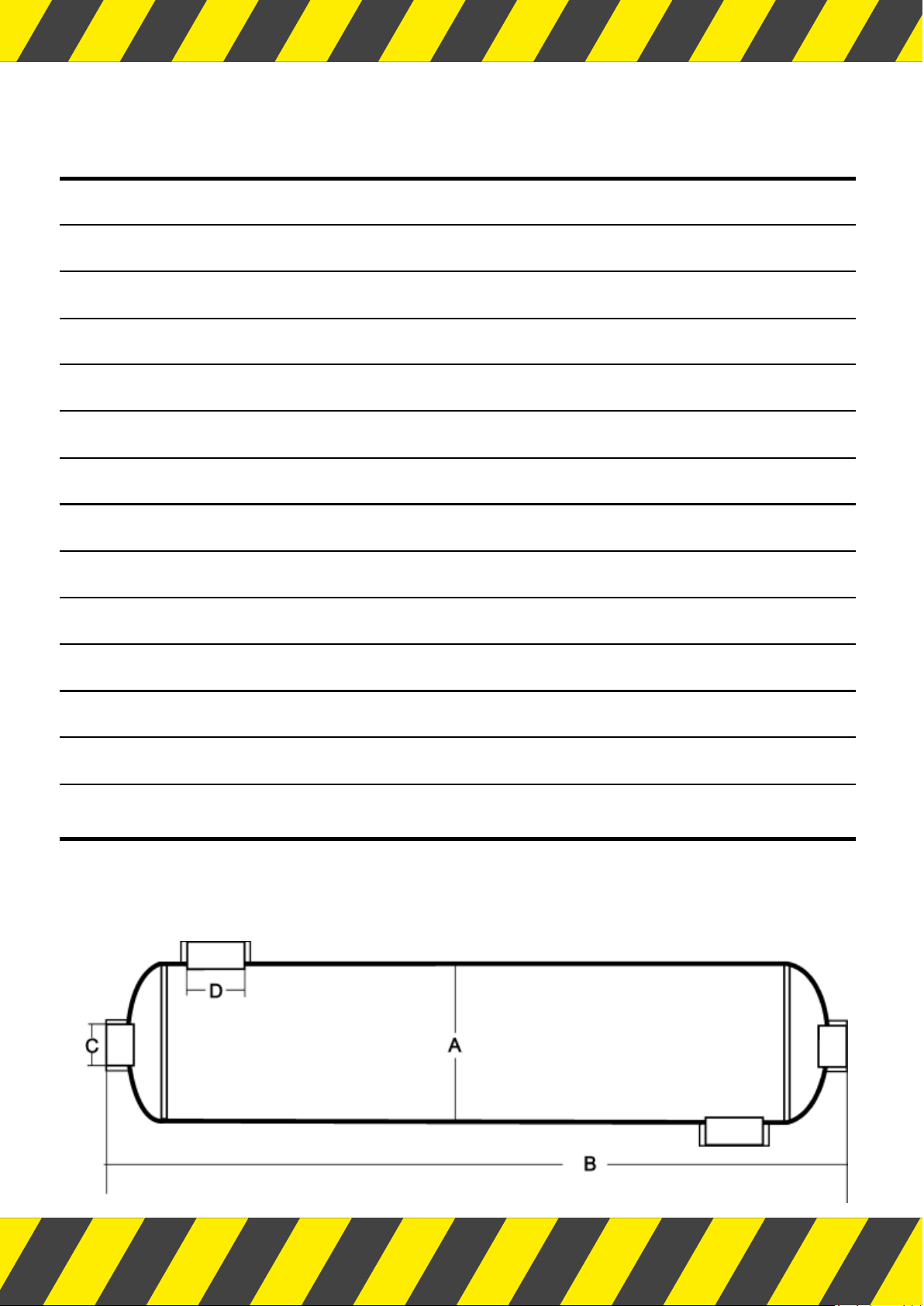

A (mm) B (mm)
60 360 3/4” 1”
76 450 1" 1 1/2"
76 570 1 1/2" 1 1/2"
76 780 1 1/2" 2"
89 830 1 1/2" 2"
114 900 2" 2 1/2"
133 900 2" 2 1/2"
168
950
C D
2” 4”
T-880-316
AV
T-1056-316
AV
AV
T-1320-316
T-1467-316
AV
AV
T-1760-316
168
168
219
219
219
1100
1300
1070
1120
1220
2 1/2" 4”
2 1/2" 4”
2 1/2" 4”
2 1/2" 4”
2 1/2" 4”
Uwaga: Dostępne są instalacje z identycznymi bocznymi
przyłączami obudowy.
5
Page 6
Szybki wybór wymienników ciepła ze stali
nierdzewnej do basenów i spa
Model
AVT-16
AVT-25-304/316
AVT-45-304/316
AVT-61-304/316
AVT-88-304/316
Moc
normalna
kW
16 55 32 021 0.15
25 85 49 735 0.25
45 155 90 613 0.33
61
88
Kbtu/h
210 122 634 0.44
300
Pojemność basenu
Litry - 1°C/h
175 776 0.64
Powierzchnia
wymiany ciepła
2
m
AVT-105-304/316
AVT-175-304/316
AVT-352-316
AVT-704-316
AVT-880-316
AVT-1056-316
AVT-1320-316
AVT-1467-316
105 360 214 610 0.85
175 600 357 684 1.55
352 1200 719 455 2.01
704 2400 1 438 910 4.27
880 3000 1 798 638 5.07
1056 3600 2 158 365 6.42
1320 4500 2 697 956 8.42
1467 5000 3 000 000 8.87
AVT-1760-316
1760 6000 3 600 000 10.64
6
Page 7
Uwaga:
1. W przypadku basenów używanych nieregularnie (święta i weekendy) zaleca się stosowanie mnożnika
mocy 2x, aby uzyskać szybkość ogrzewania 2°F/h (2°C/h);
2. Wartości nominalne dotyczą temperatury 60°C pomiędzy wodą dopływającą i podgrzaną.
UWAGA
Następujące płyny są zabronione do stosowania jako środki do płukania wymienników ciepła ze stali
nierdzewnej:
Stężenie kwasu solnego do 0,1%
Roztwory zawierające MCl
Chlorki (MgCl2, NaCl w zakresie 0,01-1%, CuCl do 1%, CaCl2 od 5% do nasycenia)
Każdy płyn, w którym osadza się osad alkaliczny lub fosfor
WAŻNE !!!
NABYWCA JEST ODPOWIEDZIALNY ZA ZGODNOŚĆ WSZYSTKICH
PŁYNÓW MAJĄCYCH KONTAKT Z PRODUKTEM Z MATERIAŁEM
KONSTRUKCYJNYM PRODUKTU. DOTYCZY TO PŁYNÓW
EKSPLOATACYJNYCH I CZYSZCZĄCYCH. ŚRODOWISKO KOROZYJNE
JEST CZĘSTO KOMBINACJĄ POZIOMU SKŁADU CHEMICZNEGO,
NATĘŻENIA PRZEPŁYWU I TEMPERATURY. NIEPRZESTRZEGANIE TEGO
ZALECENIA SPOWODUJE USZKODZENIE PRODUKTU.
NIESPEŁNIENIE KTÓREGOKOLWIEK Z POWYŻSZYCH
WARUNKÓW SPOWODUJE UNIEWAŻNIENIE GWARANCJI NA TEN
PRODUKT.
Ze względów technicznych lub handlowych konstrukcja, specyfikacje i wymiary urządzeń mogą od
czasu do czasu ulegać zmianie, a my zastrzegamy sobie prawo do wprowadzania takich zmian bez
wcześniejszego powiadomienia.
67
