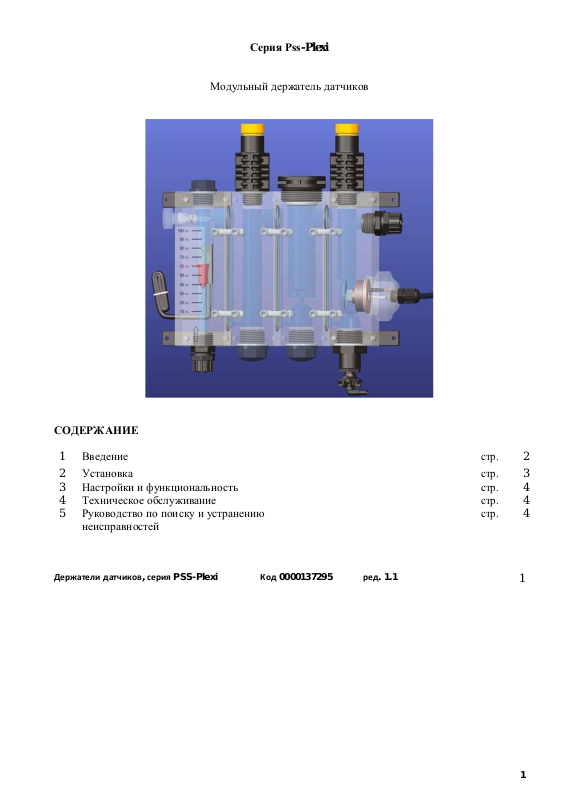

Серия Pss-Plexi
Настройки и функциональность
Руководство по поиску и устранению
неисправностей
Держатели датчиков, серия PSS-Plexi
Модульный держатель датчиков
СОДЕРЖАНИЕ

1
-

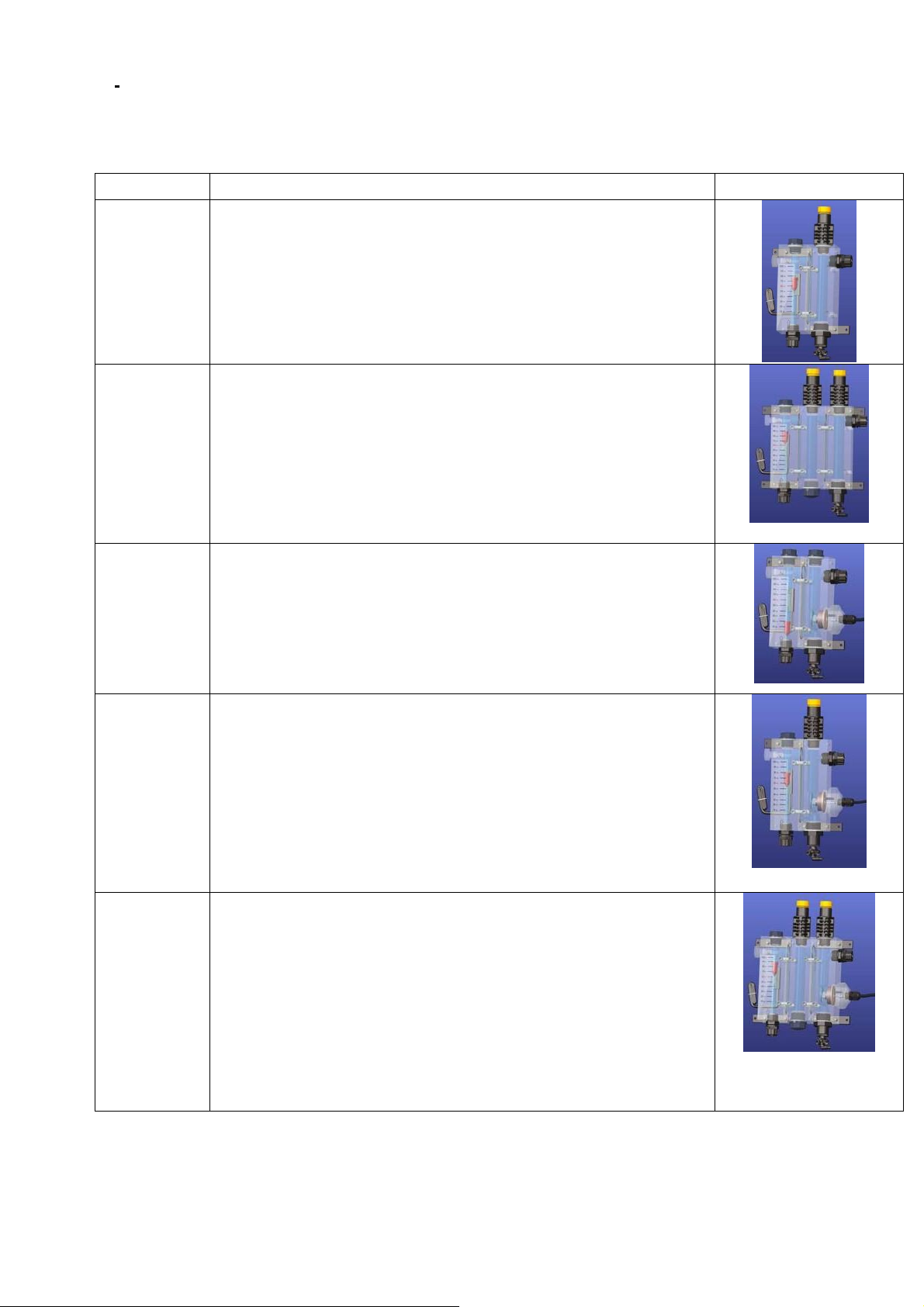

Держатель датчика потока, pH, 2 модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 12 мм (pH/
окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, окислительно-
восстановительный потенциал, 3 модуля:
-
Один (1) расходомер
-
Два (2) держателя датчика, диаметр 12 мм
(pH/окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, CLA, 2 модуля:
-
Один (1) расходомер
-
Один (1) держатель амперометрического датчика
хлора
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, CLA, 3 модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 12 мм (pH/
окислительно-восстановительный потенциал)
-
Один (1) держатель амперометрического датчика
хлора
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, окислительно-
восстановительный потенциал, 3 модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 12 мм (pH/
окислительно-восстановительный потенциал)
-
Один (1) держатель амперометрического датчика
хлора
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатели датчиков, серия PSS-Plexi
ВВЕДЕНИЕ
1.1__ВСТУПЛЕНИЕ
1.2
__СОДЕРЖИМОЕ УПАКОВКИ

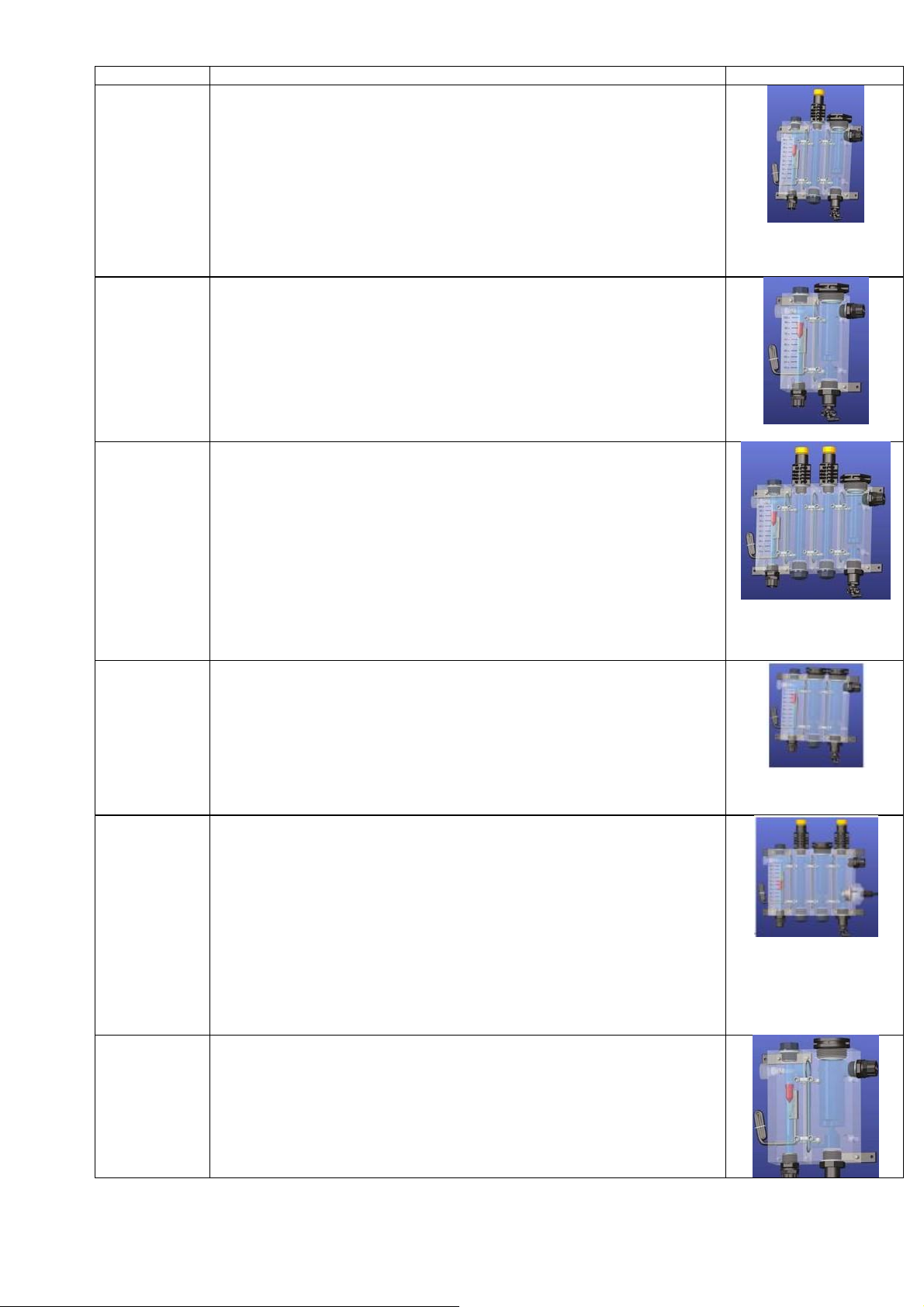

Держатель датчика потока, pH, CLP, 3 модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 12 мм (pH/
окислительно-восстановительный потенциал)
-
Один (1) держатель датчика, диаметр 24 мм (pH/
окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, CLP, 2 модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 24 мм
(pH/окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, окислительно-
восстановительного потенциала, pH, CLP, 4 модуля:
-
Один (1) расходомер
-
Два (2) держателя датчика, диаметр 12 мм
(pH/окислительно-восстановительный потенциал)
-
Один (1) держатель датчика, диаметр 24 мм (pH/
окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, pH, CLP1, CLP2, 3 модуля:
-
Один (1) расходомер
-
Два (2) держателя датчика, диаметр 24 мм
(pH/окислительно-восстановительный потенциал)
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатель датчика потока, pH, окислительно-
восстановительного потенциала, CLA, CLP, 4
модуля:
-
Один (1) расходомер
-
Один (1) держатель датчика, диаметр 12 мм (pH/
окислительно-восстановительный потенциал)
-
Два (1) держателя датчика, диаметр 24 мм
-
Один (1) держатель амперометрического датчика хлора
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
Держатель датчика потока, кислорода, 2 модуля:
-
Один (1) расходомер
-
Два (1) держателя датчика, диаметр 35 мм
-
Вход 8 x 12 мм
-
Выход 8 x 12 мм
-
Кран.
Держатели датчиков, серия PSS-Plexi

1.3

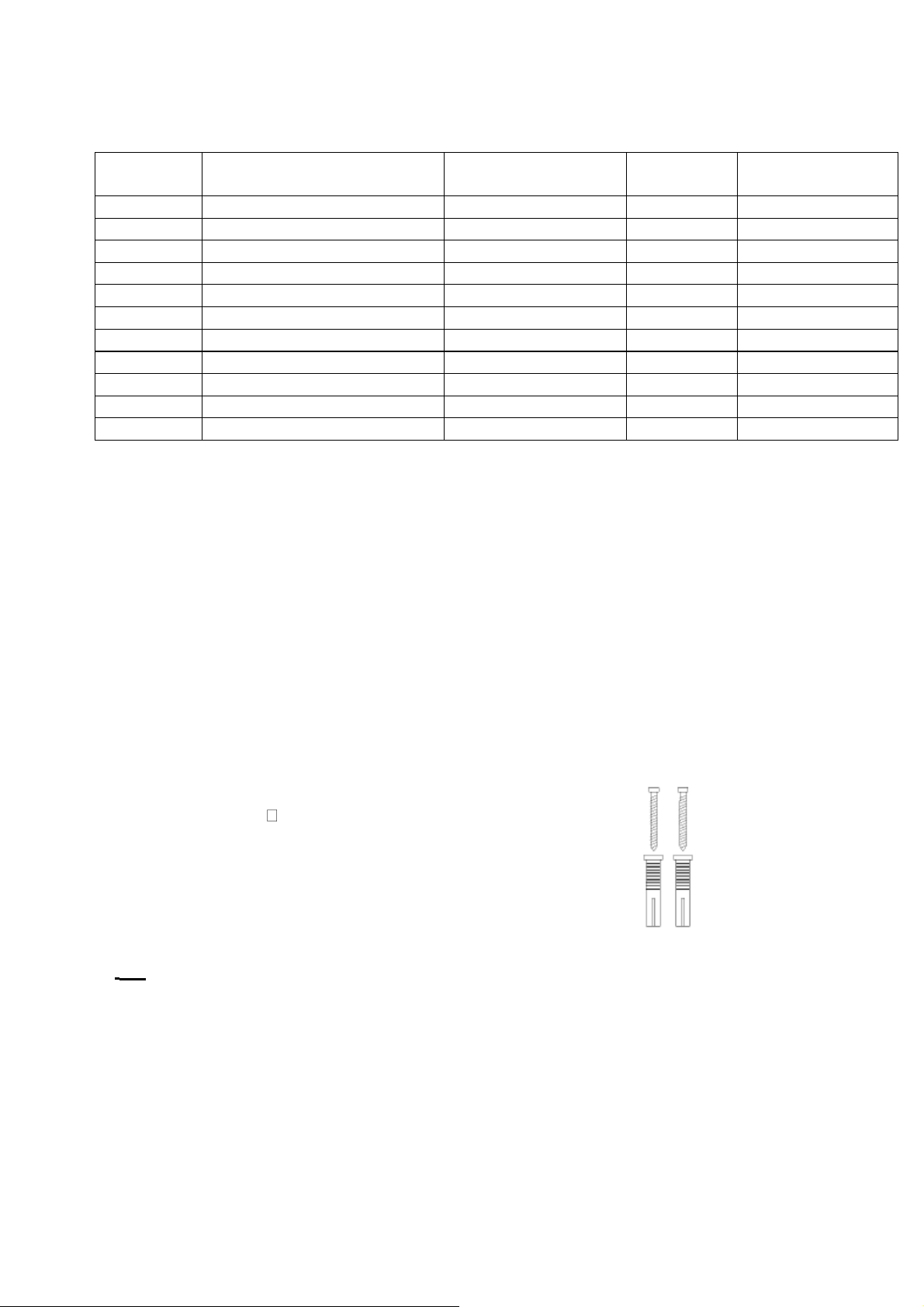

Размеры (высота x
длина x диаметр)
Входная/выпускна
я трубка (мм)
Расход, pH, окислительно-
Расход, pH, окислительно-
Расход, pH, окислительно-
Расход, pH, окислительно-
ВИНТ КРЕПЛЕНИЯ ( =6 MM)
(находится в упаковке)
Держатели датчиков, серия PSS-Plexi
__ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Настенный монтаж - Размеры
Электронный прибор
Нет
Опции
Нет
1.4__ПРЕДУПРЕЖДЕНИЯ
ИСПОЛЬЗУЙТЕ ВЛАГОПОГЛОЩАЮЩУЮ МЕМБРАНУ В МЕСТАХ ОЧИСТКИ
ДАТЧИКОВ рН И ОВП.
1.5__МАТЕРИАЛ, НЕОБХОДИМЫЙ ДЛЯ УСТАНОВКИ
2 УСТАНОВКА
Перед установкой или обслуживанием системы отсоедините электропитание и гидравлическую
часть.
Убедитесь, что напряжение источника питания совпадает с напряжением, которое указано на
заводской табличке измерительного прибора. Несоблюдение одного из требований,
содержащихся в данном документе, может привести к причинению вреда здоровью людей или
повреждению имущества, а также неправильного функционирования устройства или
повреждения его частей.

ПОРЯДОК ВЫПОЛЕНИЯ УСТАНОВКИ
Держатели датчиков, серия PSS-Plexi
-

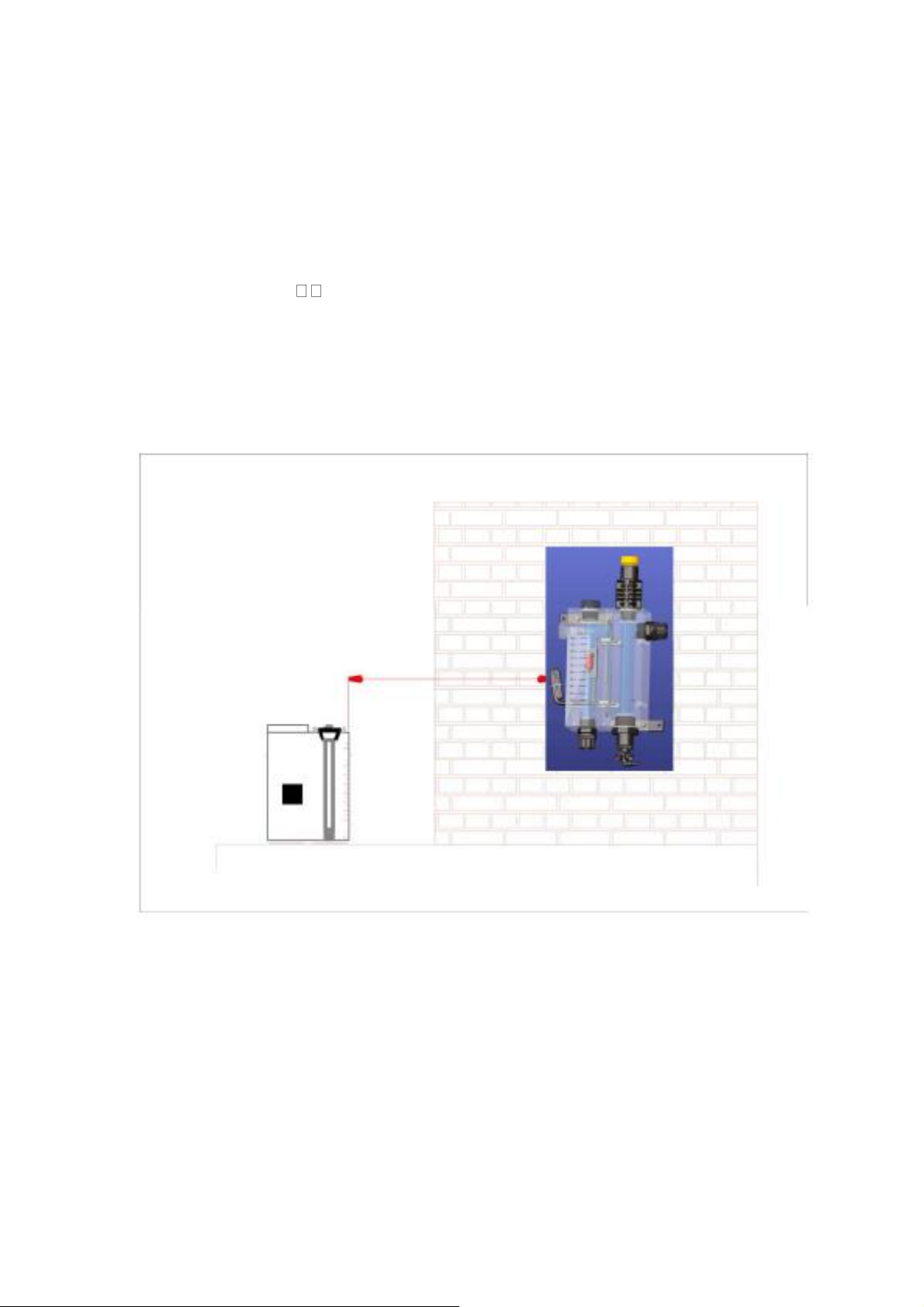

Расположите панель на стене на такой высоте от уровня поля, которая обеспечивает легкий
доступ как к верхней, так и к нижней части панели.
-
Примечание. Панель должна быть установлена параллельно земле. Освободите
пространство на полу, чтобы обеспечить легкий доступ к панели.
-
Подключите впускную трубу и выпускную трубу к воде, чтобы обеспечить непрерывный
поток воды с расходом 60-80 л/ч при минимальном давлении +0,5 бар между впускной и
выпускной трубами; максимальное давление не должно превышать +6 бар.
-
Расход должен оставаться постоянным; любое изменение может вызвать ошибку
измерений порядка 1,5 %/ л/ч.
-
Если в случае недостаточной подачи нагнетающий шланг может быть опорожнен,
рекомендуется добавить обратный клапан на входе. Это предотвращает за счет сифонирования
опорожнение резервуаров держателей электродов, которое может привести к повреждению
электрода для измерения pH.
-
Подключите выход к точке восстановления подачи воды с обратным давлением максимум
5 бар.
УСТАНОВКА РЕЗЕРВУАРА
Не помещайте в систему контейнеры, содержащие химикаты, поскольку испускаемые пары
вызывают разрушение оборудования. Рекомендуемое расстояние — МИНИМУМ 2 метра.
ПРИМЕЧАНИЯ. См. РУКОВОДСТВО ПО УСТАНОВКЕ, где описана калибровка зонда и
подключение дозирующих насосов и их эксплуатация.

2.2

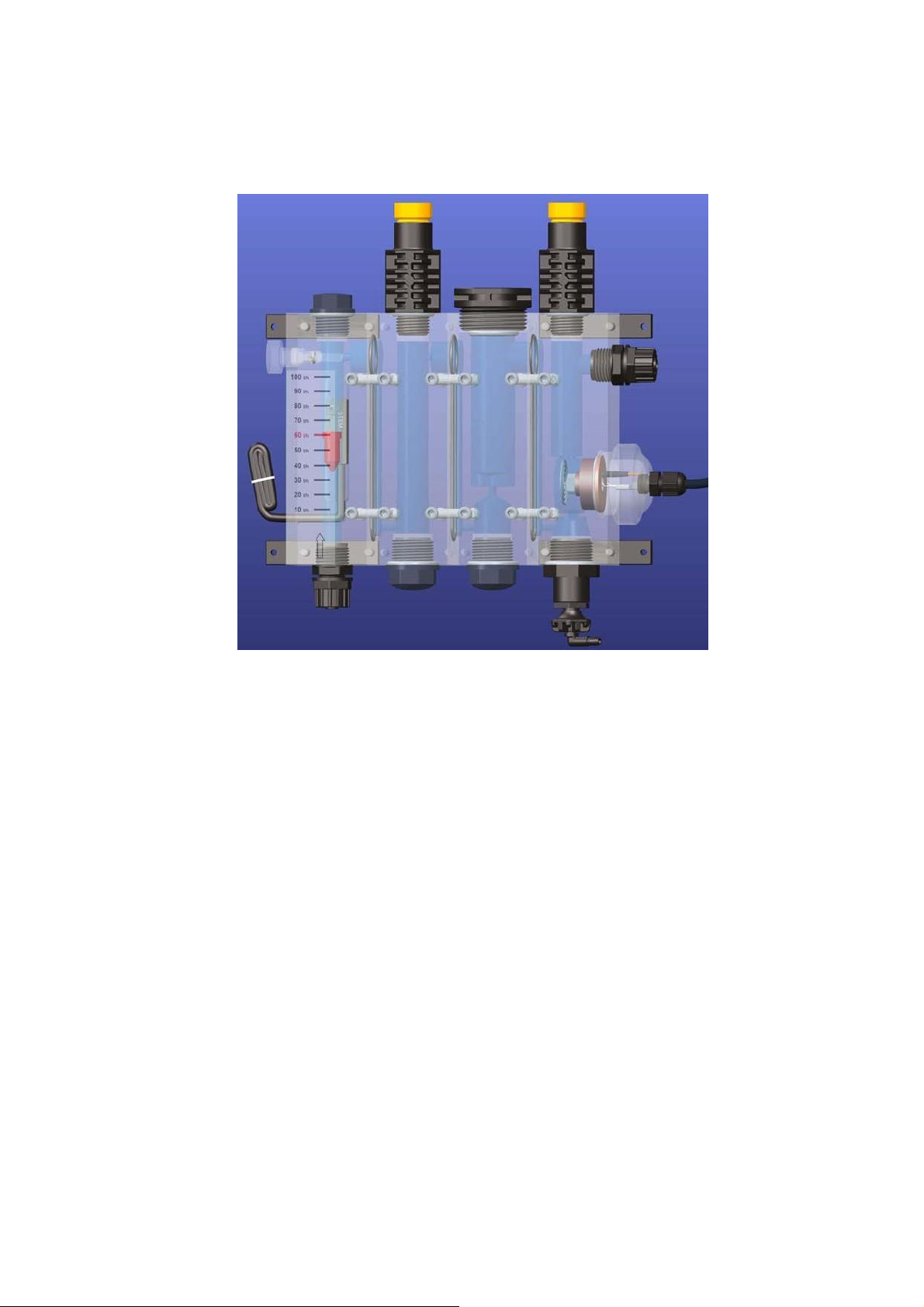

__ ОПИСАНИЕ ЧАСТЕЙ
2.3
__ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

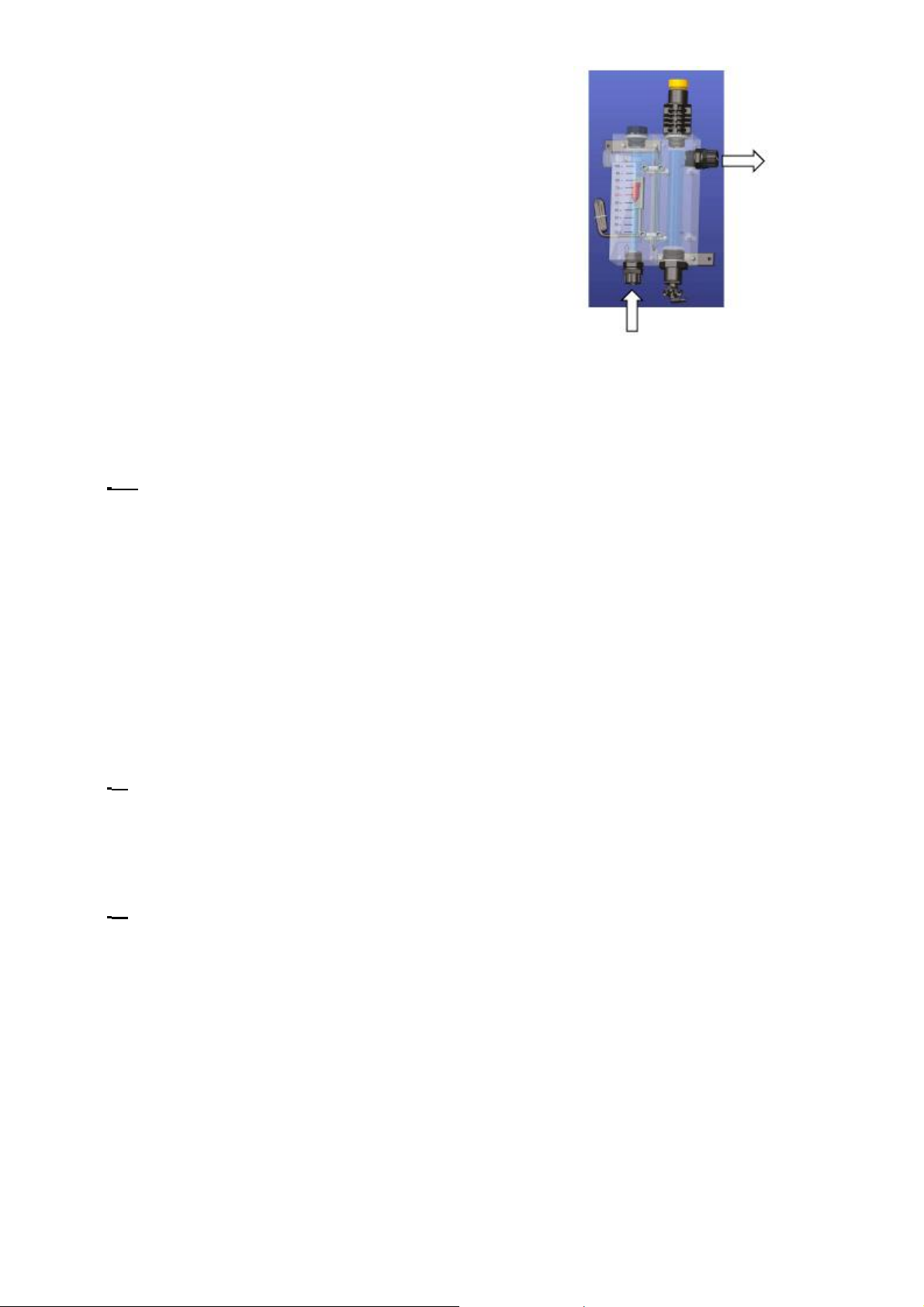

См. рисунок, INLET = вход, OUTLET = Выход
Держатели датчиков, серия PSS-Plexi
2.4
__АВАРИЙНЫЕ СИГНАЛЫ
См. соответствующие руководства по аварийным сигналам измерительного устройства.
3 НАСТРОЙКИ И ФУНКЦИОНАЛЬНОСТЬ
3.1
__РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
Подключите подачу и слив и сделайте настройку на регуляторе потока 60 л/ч, убедитесь, что
нет утечек воды.
3.2
__ПРОГРАММИРОВАНИЕ И НАСТРОЙКИ
Нет
4 Обслуживание гидравлической системы
Аккуратно снимите зажимные вилки, следя за тем, чтобы не перепутать большую верхнюю
вилку и большую нижнюю вилку. Неправильная установка может привести к разрыву.
5 Руководство по поиску и устранению неисправностей
Проверьте соединения шлангов в случае обнаружения утечек воды.
См. руководство к измерительному прибору в случае возникновения ошибок в
измерениях.
