ИНСТРУКЦИЯ
К ПОДВОДНОМУ ПРОЖЕКТОРУ
AQUAVIVA
Модель LED028-99led
Page 2
Подводный прожектор
Подводный прожектор
ВАЖНО: Данное руководство содержит важную информацию о мерах
предосторожности, которые следует соблюдать при установке и запуске
оборудования. Рекомендуем внимательно изучить эти инструкции перед
началом установки и запуска оборудования. Это касается как монтажников, так и пользователей.
Технические данные:
Стандартное входное напряжение: 12V AC
Стандартная входная мощность:
RGB / Белый
6Вт / 7Вт
Срок службы : 60 000 часов
16 программ с возможностью синхронизации

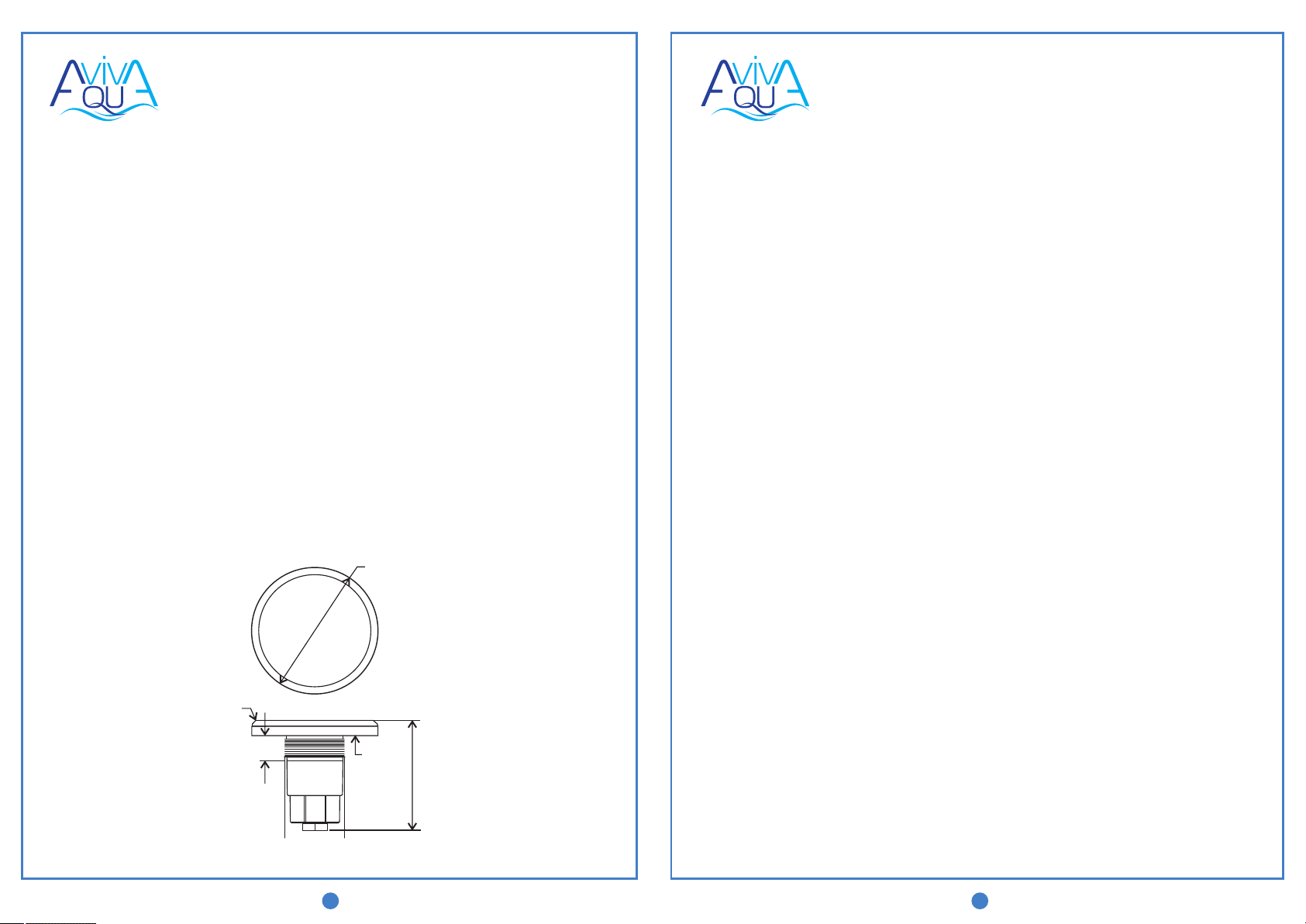

РАЗМЕРЫ
Ø 100,2 мм
R5
КОМПЛЕКТАЦИЯ
Содержимое коробки:
Лампа в сборе х 1
Пластиковая гайка x 1
Резиновое кольцо х 3
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ
Вы приобрели высокотехнологичный трехцветный LED-прожектор (красный,
зеленый и синий) с электронным управлением. Все три основных цвета
вместе могут производить другие цвета для создания приятной атмосферы в
бассейне. Любой из 16-ти предварительно запрограммированных эффектов выбирается с помощью выключателя на прожекторе. Светодиоды могут
давать только теплый белый или только естественный белый цвета. В
прожекторах используется технология True PWM и защита от перегрева, что
обеспечивают длительный срок службы светодиодных ламп. Прожекторы
предназначены только для подводной работы.
Прожектор предназначен для крепления в новые бассейны и/или бассей-
ны с уже установленными прожекторами, которые нуждаются в замене.
Прожектор предназначен для одноразового использования. Прожектор не
подлежит восстановлению. В случае поломки требуется замена.
Производитель снимает с себя всякую ответственность за вред, причинен-
ный в результате неправильной сборки, установки или запуска прожектора,
а также несоблюдения предоставленных инструкций.
20,1 мм
12,4 мм
2 3
87,5 мм
Page 3
Подводный прожектор Подводный прожектор
Вы можете выбрать одну из 16 программ RGB LED-прожекторов (см. стр.8):
1. White (молочно-белый): дневной
2. Red (красный): один красный цвет
3. Green (зеленый): один зеленый цвет
4. Blue (синий): один синий цвет
5. Green-blue (сине-зеленый): постоянный сине-зеленный цвет
6. Red-green (красно-зеленый): постоянный красно-зеленый цвет
7. Blue-red (сине-красный): постоянный сине-красный цвет
8. Evening sea (“Вечернее море”): медленная анимация красно-синего
цвета
9. Evening rivers (“Вечерние реки”): медленная анимация красно-зеленого
цвета
10. Riviera (“Ривьера”): медленная анимация зелено-синего цвета
11. White (белый): нейтрально белый цвет
12. Rainbow (“Радуга”): медленная анимация сине-красно-зеленого цвета
13. River of colors (“Река цветов”): программа №12 следует за программой
№ 15
14. Disco (“Диско”): быстрая анимация
15. Four seasons (“Четыре сезона”): медленная анимация красно-синезелено-фиолетового цвета
16. Party (“Вечеринка”): анимация в энергичном темпе
УСТАНОВКА
Все прожекторы должны быть размещены на стене бассейна ниже
поверхности воды в местах, легкодоступных с верхнего края бассейна.
Все прожекторы должны быть подключены к одному трансформатору и
выключателю.
Прожекторы подходят для бетонных и стекловолоконных бассейнов.
Прожекторы подходят к стандартным стеновым фитингам диаметром 1,5
дюйма для плавательных бассейнов.
Прожектор поставляется с кабелем длиной 2м, 4м, 6м, 10м, 16м или 20м в
соответствии с потребностями пользователя, что позволяет подключать
несколько ламп к одной распределительной коробке.
Прожектор может быть установлен в бетонную, каменную, стекловолоконную, металлическую или деревянную стену бассейна с покрытием.
4 5
Page 4

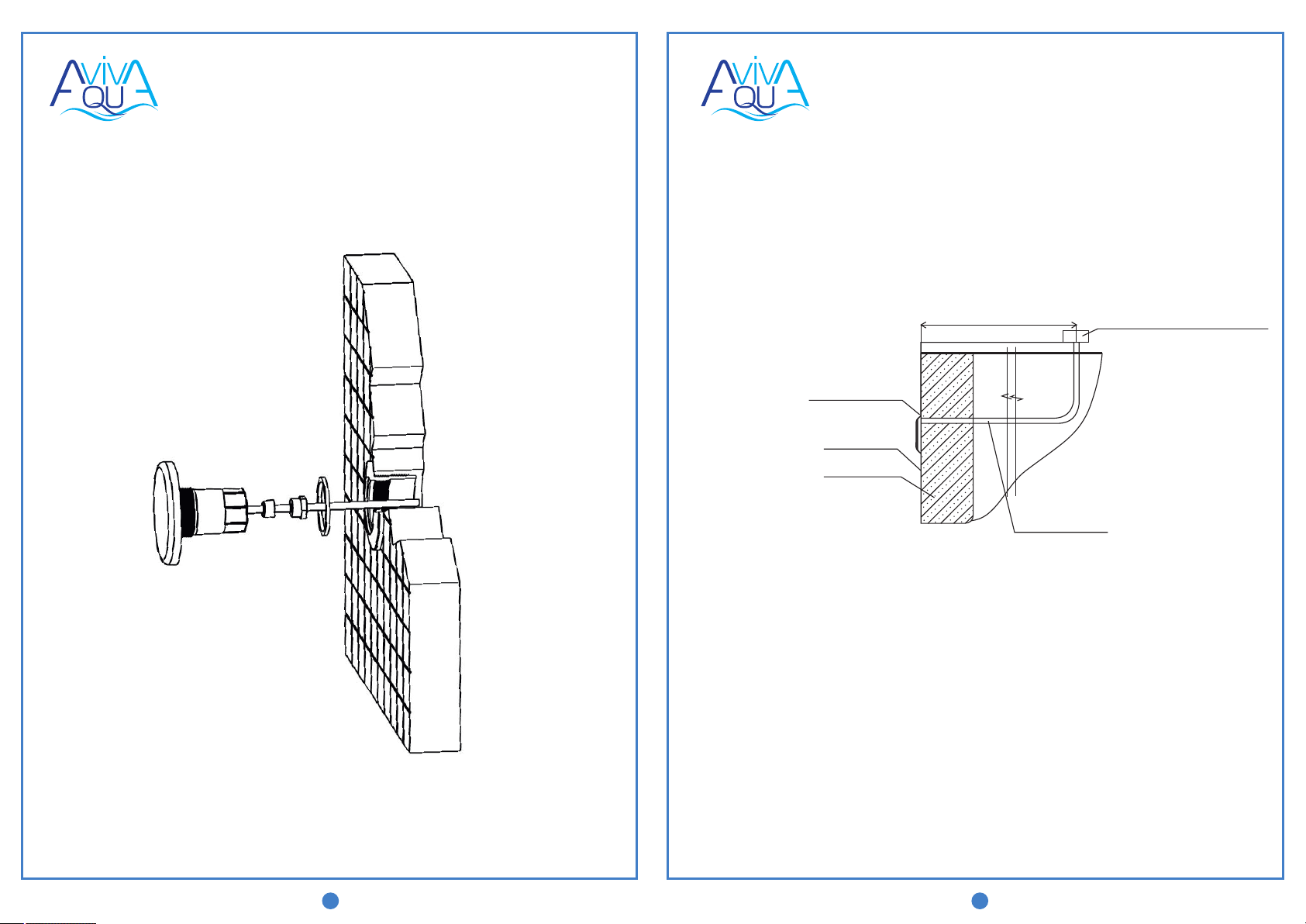

Схема установки Схема установки
Прожектор имеет резьбовое соединение для стенового фитинга или
трубы диаметром 1,5 дюйма.
На рисунке ниже показана схема подключения кабеля от прожектора
к источнику питания.
1200 мм (минимум)
Мин. расстояние от ватерлинии
до верхней точки
прожектора 400 мм
Декоративная поверхность
Стена бассейна
Жесткий кабель канал
к прерывателю цепи GFCL
и источнику питания
Схема монтажа

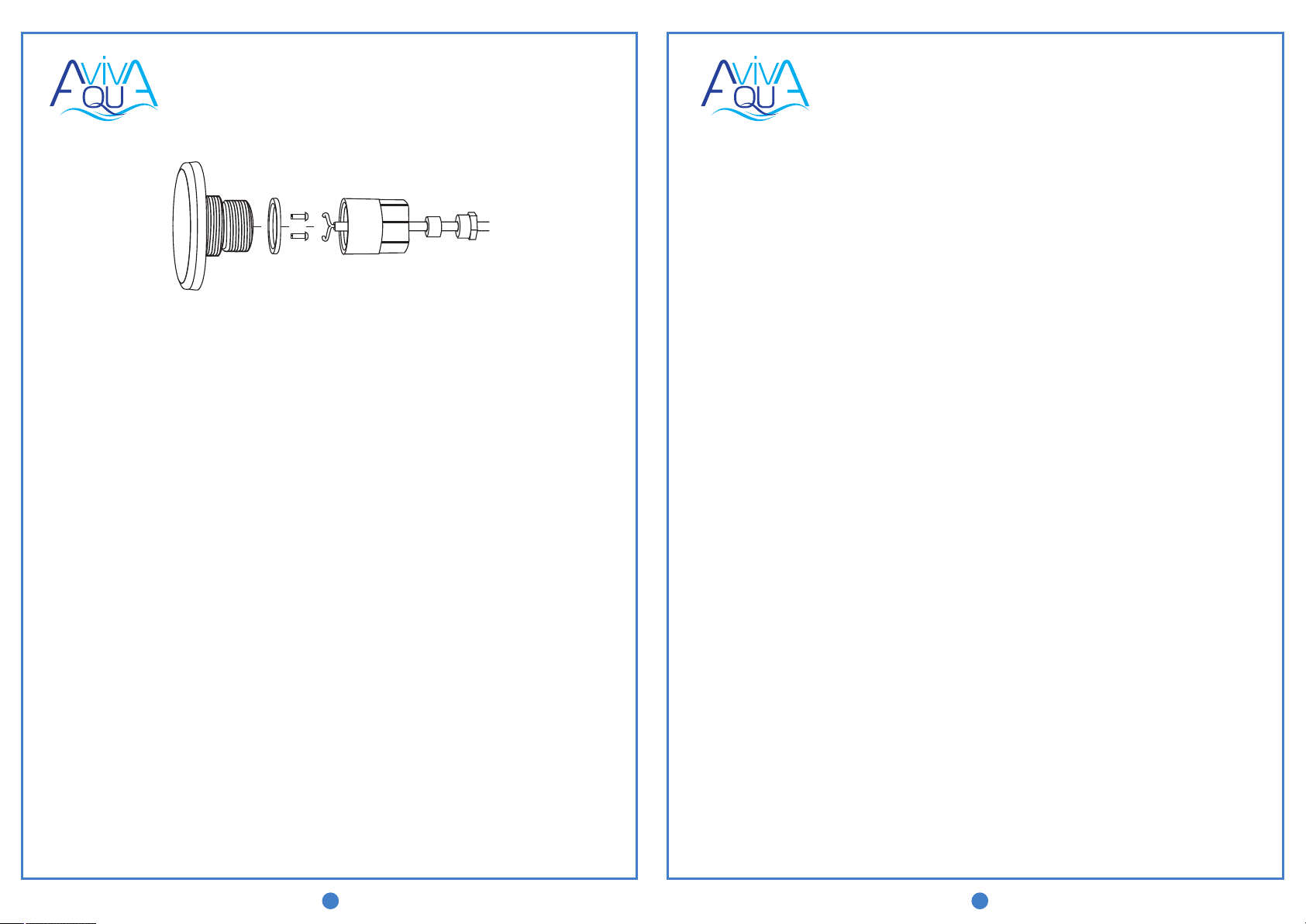

ОБСЛУЖИВАНИЕ И ЗАМЕНА
Одноразовый прожектор не требует обслуживания. При поломке требуется замена (восстановлению не подлежит). Все работы с прожектором
необходимо выполнять при отключенном питании. При замене прожектора не нужно отрезать кабель. Достаточно открепить прожектор от стеновых фитингов, открутить гайку и отсоединить провод. Далее необходимо
подключить провод к новому прожектору, закрутить гайку и заново закрепить прожектор к стеновым фитингам. Модель и технические характеристики заменяемых прожекторов не должны отличаться.
6 7
Page 5
ЗАПУСК
Прожектор предназначен только для подводной работы и крепится к
стенам бассейна. Запрещается включать прожектор, если он не погружен в воду.
Цветной прожектор с 16 запрограммированными эффектами и комби-
нациями цветов может управляться с помощью пульта управления подсветкой бассейна. Просто выключите, затем включите через 2 секунды.
Если после выключения прожектора прошло более 20 секунд, то при
последующем включении запустится последняя программа.
Синхронизация прожекторов возможна только при подключении к одно-
му выключателю. Выключите прожекторы на 20 секунд, затем включите и
выключите прожекторы – проделайте эту процедуру три раза, после чего
снова включите прожекторы. Прожекторы настроятся на программу 5 .
Теперь вы можете выбрать программу. Для этого необходимо в течение 8
секунд включать и выключать прожекторы.
Для дистанционного управления используйте контроллер AQUAVIVA с
пультом дистанционного управления.
Обслуживание и заменаОбслуживание и замена
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Установку прожектора должен выполнять только квалифицированный
специалист.
Избегайте контакта с частями устройства под электрическим напряже-
нием.
Соблюдайте меры безопасности, регламентированные действующим
законодательством.
Придерживайтесь электрических стандартов IEC 364-7-702 .
Замена прожектора должна производиться только при выключенном
питании.
Избегайте контакта электрических компонентов с водой.
ГАРАНТИЯ
Производитель гарантирует отсутствие в данном продукте дефектов
материалов и изготовления в течение одного года с момента его покупки.
Эта гарантия не распространяется на повреждения в результате случайного повреждения, неправильной установки и/или использования продукта, что снимает с производителя ответственность за потенциальные прямые косвенные убытки.
