KEMIDOSE DOUBLE

AQUAVIVA

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

0000139377 Rev. 1.0

Page 2

KemiDose | pH · ORP · Chlorine

KemiDose pH - ORP

KemiDose pH - ORP - CL

2 B 2

2 C 2

2 D 2

2 E 4

(*1)

F 2

2 G 2

2 H 1

1 I -

1 J -

1 K 1

1 L 1

1 M -

1 N -

1 O 1

1 P 1

1 Q 1

1 R 1

1 S -

1 T -

1 U 1

(*2)

(3/8” GAS)

Перед выполнением ЛЮБЫХ работ внутри панели

управления устройства KemiDose обязательно отключите

его от источника питания. Несоблюдение инструкций,

содержащихся в данном руководстве, может привести к

травмам людей и/или повреждению прибора и системы.

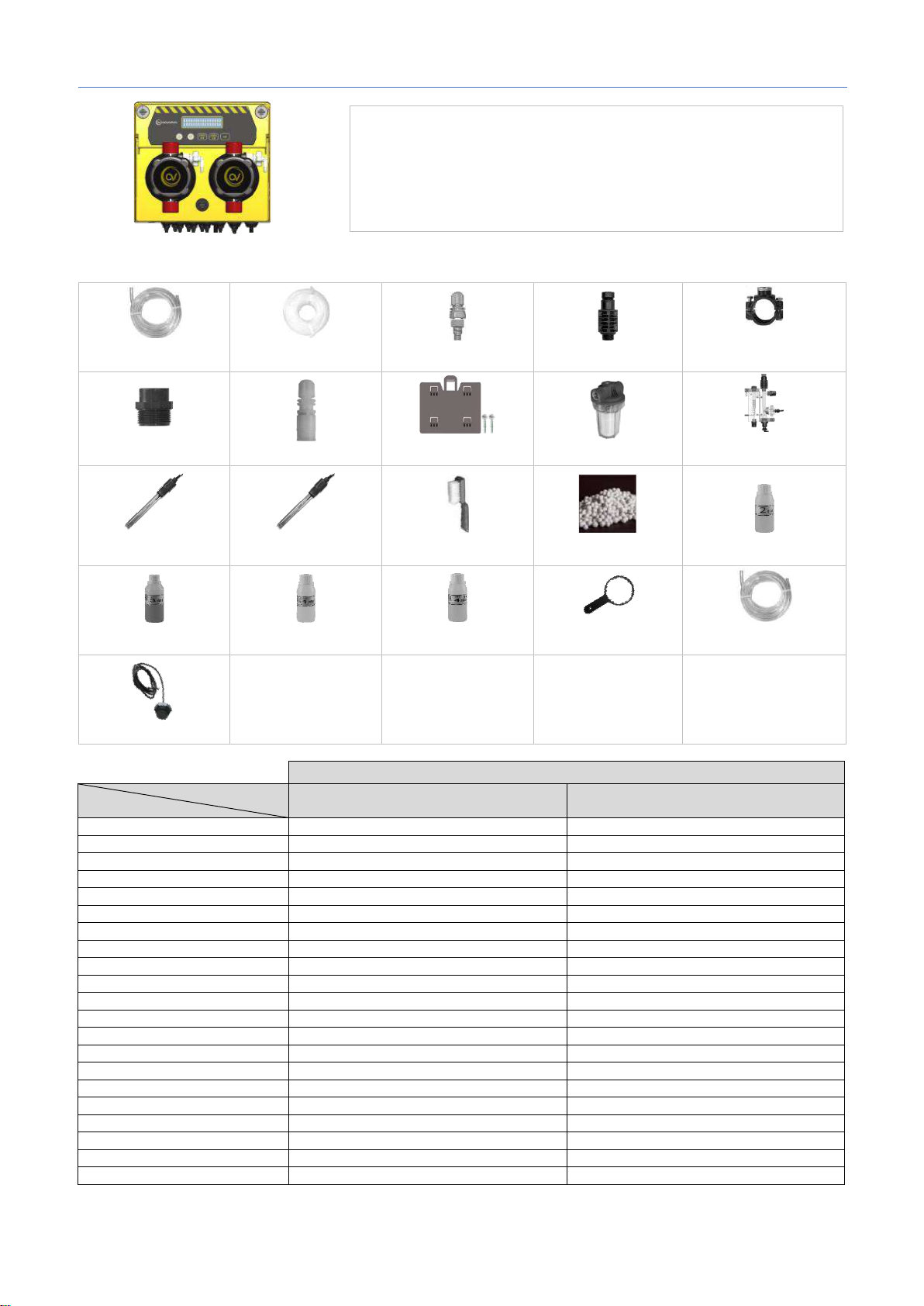

1. КОМПЛЕКТ ПОСТАВКИ

A: PVC Crystal 4x6

всасывающий шланг (4 м)

B: Полиэтиленовый

напорный шланг (5 м)

C: FPM шаровой кран

ВНИМАНИЕ!

D: PSS3 Держатель датчика

(1/2” GAS)

E: Хомут для крепления

держателя PSS3 на шланг

(φ=50 мм)

F: Переходник для клапана

впрыска (1/2” M - 3/8” F)

G: Донный фильтр

K: Датчик pH L: Датчик Redox

P: Буферный раствор

pH 4

U: Датчик температуры

Q: Буферный раствор

Система

Элемент*

pH 7

H: Монтажный кронштейн

(винты φ=6 мм)

M: Щетка для очистки

датчика хлора

R: Калибровочный

раствор 465 mV

Система дозирующих насосов

I: Фильтр Minor (5”)

N: Шарики для

датчика хлора

S: Ключ для фильтра

J: Держатель датчика +

Датчик хлора

O: Вода

T: Шланг PVC Crystal 8x12

для держателя датчиков (4 м)

* Значения из таблицы отображают количество элементов внутри упаковки.

на 1 штуку больше для моделей с Wi-Fi), (*

только для модели с Wi-Fi)

0000139377 rev. 1.0

Page 3

KemiDose | pH · ORP · Chlorine

ВНИМАНИЕ!

Данные продукты являются ОПАСНЫМИ (IA) и требуют особых мер предосторожности при

использовании, обращении и хранении.

• НИКОГДА не смешивайте химические средства.

• НИКОГДА не позволяйте детям или людям, не изучившим данное руководство, использовать или

вскрывать KemiDose или любые его периферийные компоненты (включая химические продукты).

Химические продукты pH:

• АБСОЛЮТНО не рекомендуется => чистая серная кислота

• Для понижения pH рекомендуется => отрицательный pH (на основе серной кислоты)

• Для повышения pH рекомендуется => положительный pH (карбонат или бикарбонат натрия)

Химические продукты ORP:

• АБСОЛЮТНО не рекомендуется => все виды органического хлора

• Жидкий хлор или 12%-ный отбеливатель можно использовать в чистом виде. Если средство

имеет концентрацию 48%, необходимо развести его в воде в соотношении 1:3.

Датчики pH/ORP подвержены износу, поэтому гарантия на них не распространяется.

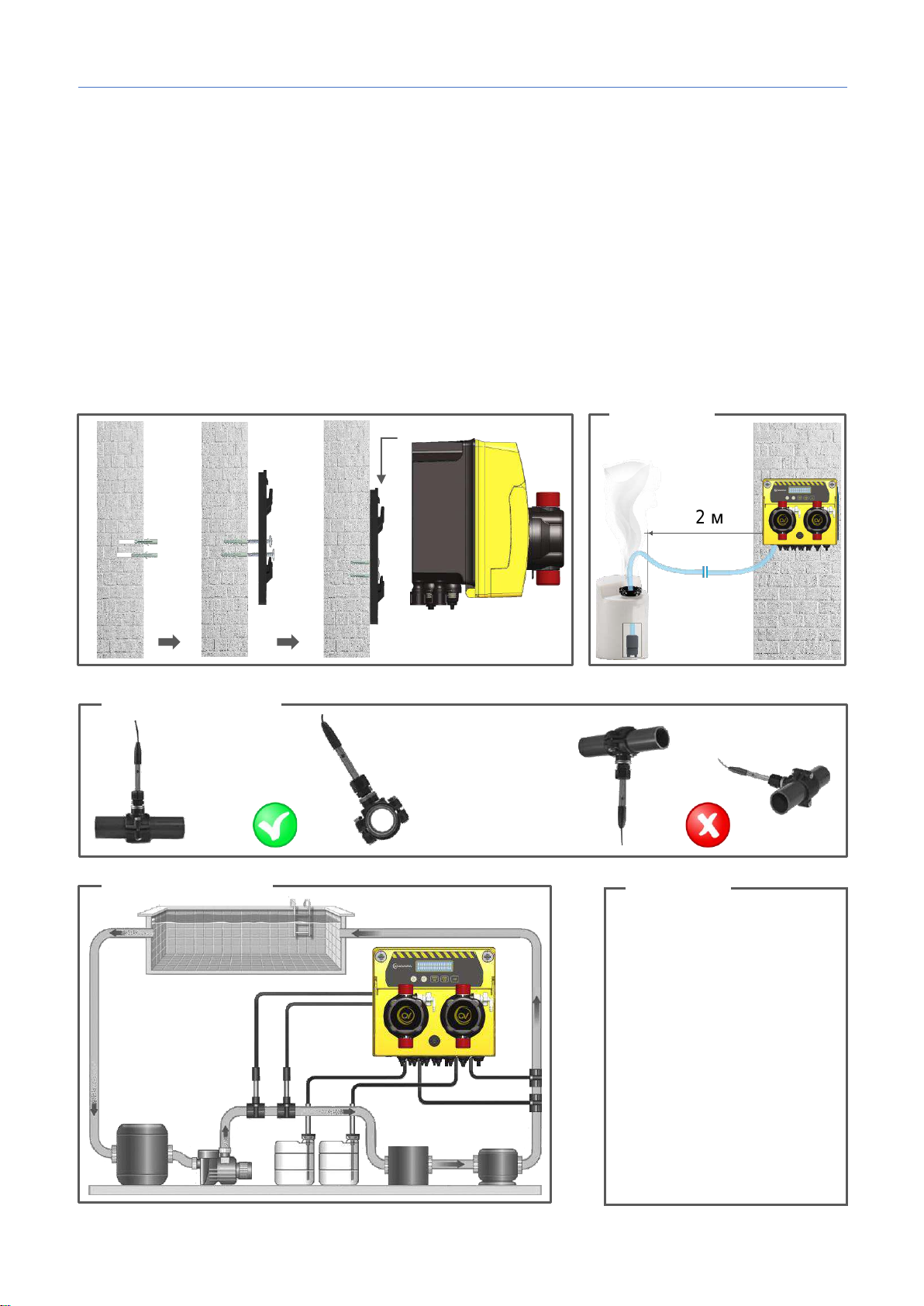

2. ИНСТРУКЦИИ ПО УСТАНОВКЕ Внимание!

2 м

Расположение

датчика

Для получения оптимальных показаний датчика расположите его перпендикулярно трубе.

Схема установки

Убедитесь, что давление впрыска не превышает 1,5 бар

Угол наклона датчика не должен превышать 45° от вертикали

Внимание!

Используйте с солевым хлоратором:

Для pH систем, чтобы исключить риск возникновения неисправностей или повреждения системы, соблюдайте следующие инструкции:

1. Расположите датчик для измерения pH перед ячейкой хлоратора.

2. Чтобы устранить вихревые токи, подключите воду в бассейне к точке электрического заземления.

3. Расположите точку ввода продукта после ячейки хлоратора.

0000139377 rev. 1.0

Page 4

KemiDose | pH · ORP · Chlorine

KemiDose pH · ORP

KemiDose pH · ORP · CL

ORP

RL1 AUX1 pH

RL3 Alarm

SekoNet

2 3 4 5 6

7 8 9

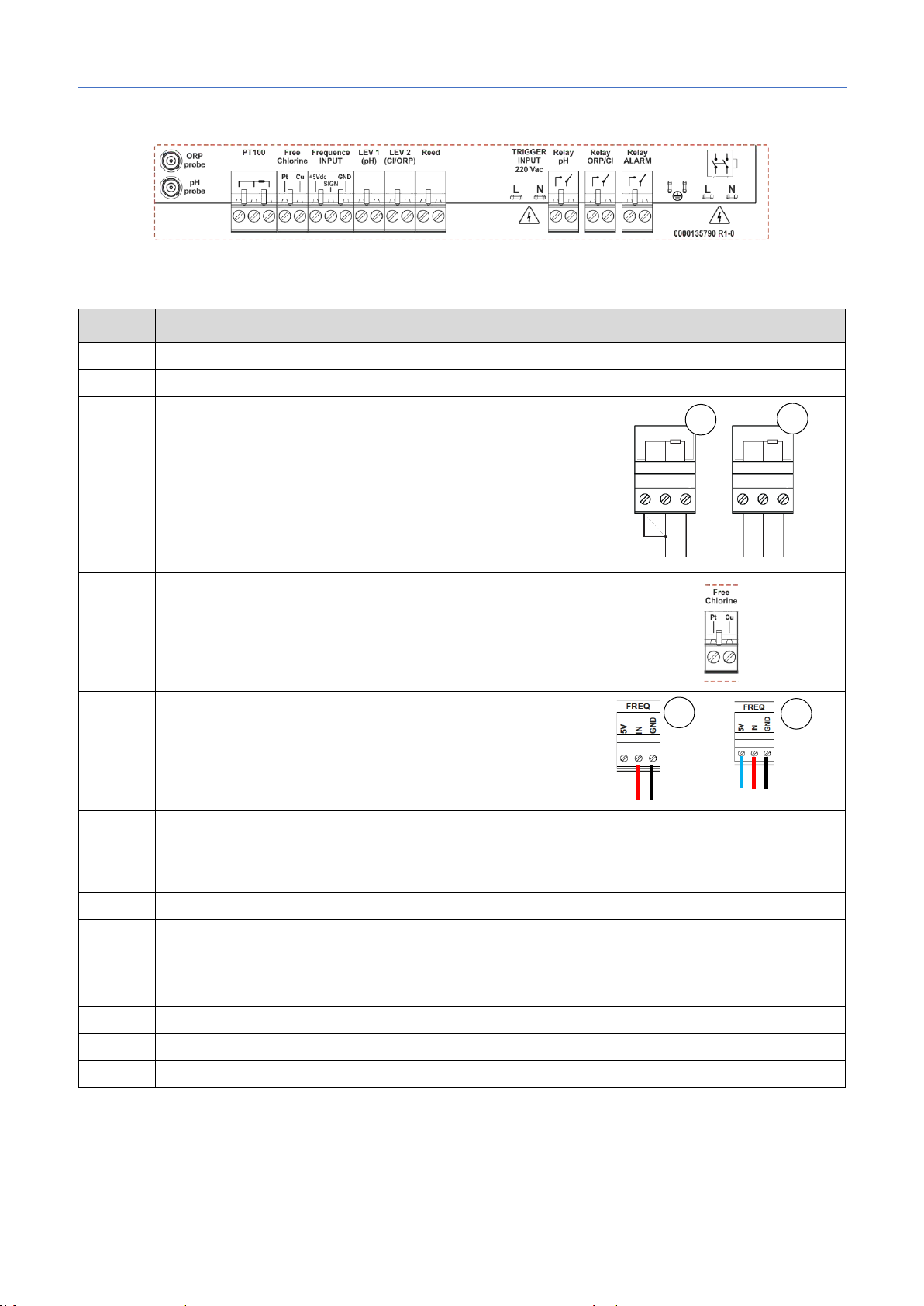

3. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Клемма

Система дозирующих насосов

Описание

Вход датчика Вход датчика Вход датчика темп. TEMП (PT100) TEMП (PT100)

Вход датчика Не используется Св. Хлор

Входной частот. сигнал

Уровень (емкость с продуктом)

Последовательный порт

Триггерный вход

Выходное реле Выходное реле

Выходное реле Разъем заземления Земля Земля Источник питания 220-240 В пер.тока 50-60 Гц (F/N)

Подключение насоса Подключение насоса Хлор (ORP) Хлор Модуль WiFi

Скорость потока (частотный вход) Скорость потока (частотный вход)

Датчик уровня pH

Датчик уровня хлора (ORP)

Поток (герконовый датчик)

Отсутствует

Циркуляционный насос

(вход 220 В перем. тока)

RL2 AUX2 OPR/Хлор

220-240 В пер.тока 50-60 Гц (F/N)

Карта WiFi (установить код)

Датчик уровня pH

Датчик уровня хлора

Поток (герконовый датчик)

Отсутствует

Циркуляционный насос

(вход 220 В перем. тока)

RL2 AUX2 OPR/Хлор

Карта WiFi (установить код)

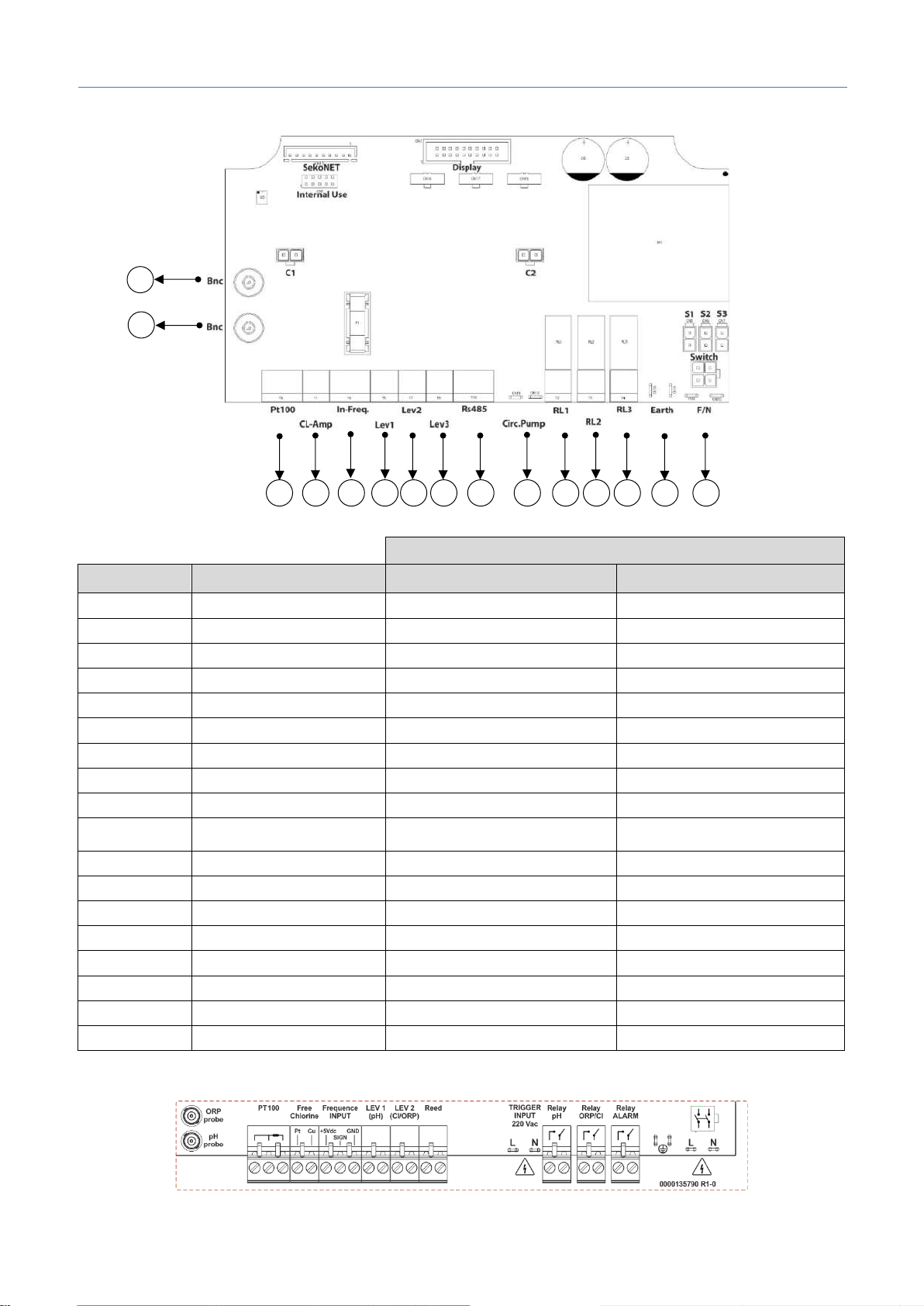

Электронная плата:

0000139377 rev. 1.0

Page 5

KemiDose | pH · ORP · Chlorine

KemiDose Double pH/ORP

KemiDose Double pH/ORP/Chorine

± 0.1 pH; ±10mV; ±1°C

± 0.1 pH; ±10mV; 0.1 ppm; ±1°C

±0.02pH, ±3mV; ±0,5°C

±0.02pH, ±3mV; 0.05 ppm; ±0.5°C

0-14pH; -99 -1000mV; 0…+55°C

0-14pH; -99 -1000mV; 0-5 ppm; 0…+55°C

205.1

194.5

228.15

194.5

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики

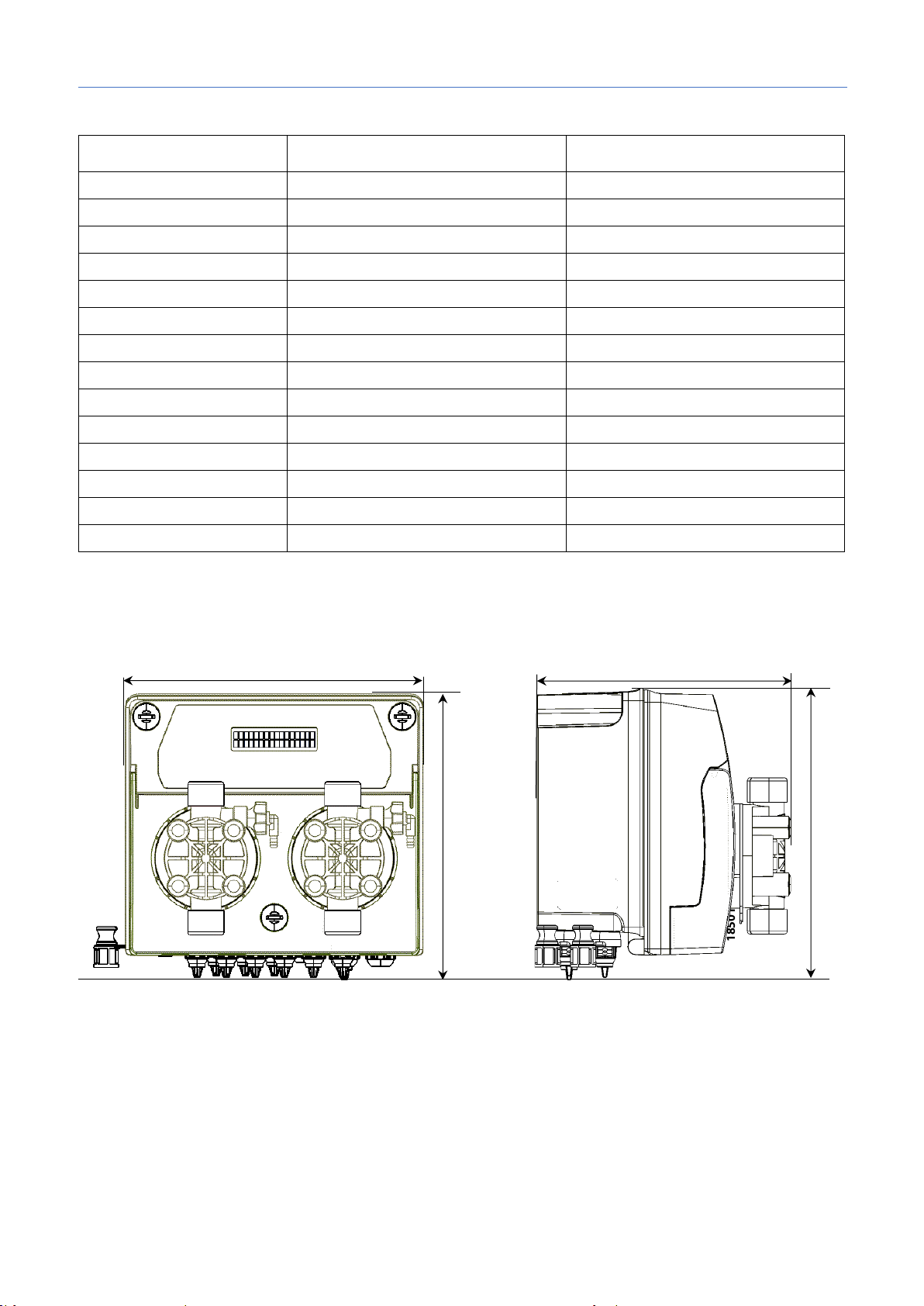

Размеры (В–Ш–Г) В:196 x Ш:205 x Г:171 мм В:196 x Ш:205 x Г:171 мм Вес 6 кг 6 кг

Состояние насоса Пауза – Подача Пауза – Подача

Калибровка датчика

Источник питания

Потребление (Вт) 32 Вт 32 Вт

Точность устройства

Погрешность

Диапазон

Расход насоса (л/ч) 5 л/ч 5 л/ч

Макс. противодавление 5 бар 5 бар

Контакт реле (номер 3)

Предохранитель 500 мА (быстро) 500 мА (быстро)

Частота дозирования насоса 160 впрысков на минуту 160 впрысков на минуту

220-240 В перем. тока 50-60 Гц 220-240 В перем. тока 50-60 Гц

250 В пер. тока 10 А (активная нагрузка) 250 В пер. тока 10 А (активная нагрузка)

Автоматическая

0000139377 rev. 1.0

Page 6

KemiDose | pH · ORP · Chlorine

1 2 3 4 5

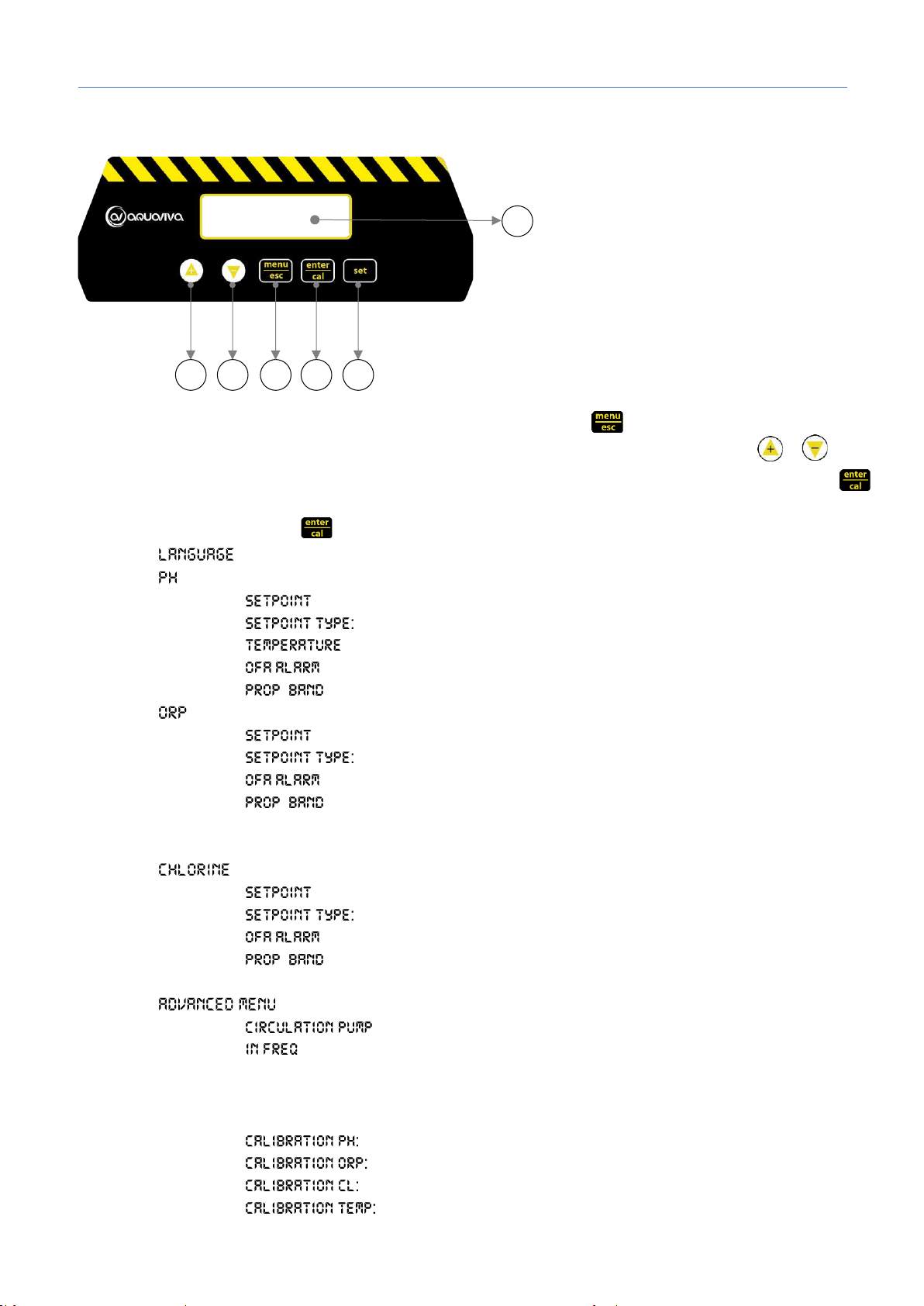

5. НАСТРОЙКА ПРОГРАММ

1) Кнопка для увеличения значения

2) Кнопка для уменьшения значения

3) Кнопка Menu/Esc

4) Кнопка Cal/OK

5) Кнопка для установки заданного значения

6) Цифровой дисплей

Установка программы – Нажмите и удерживайте в течение 5 секунд .

При входе в каждый пункт меню параметр можно изменить с помощью клавиш со стрелками и .

Подтверждение текущей настройки и переход к следующему пункту осуществляется с помощью кнопки .

Меню имеет круговую структуру: после перехода к последнему пункту, подтверждение заданного

параметра с помощью кнопки определяет возврат к первому пункту меню.

1 – Можно выбрать один из 5 доступных языков: EN, FR, IT, DE, ES 2

▪ – 7.5pH (6-8pH) ▪ – Кислота (Кислота/Щелочь)

▪ ▪

▪ . = 1.0pH (по умолчанию: 1.0pH, диапазон: 0.4-2.5 pH)

▪ – 700 mV (400-850mV)

▪ ▪

▪ . = 250mV (по умолчанию: 250mV, диапазон: 100-350 mV)

▪ Примечание: Дозирование ORP при наличии хлора не влияет на дозирующий насос, но может

работать с реле Aux2 с активацией функции ВКЛ / ВЫКЛ по отношению к заданному значению.

▪ – 1.2 ppm (0.3-3.0 ppm)

▪ ▪

▪ . = 0.8 ppm (по умолчанию: 0.8ppm, диапазон: 0.3-1.2 ppm)

: 25°C; установка °C/°F и значения вручную

: Выкл., 1-60’ (минуты)

Низкий (Низкий/Высокий)

: Выкл., 1-60' (минуты)

Низкий (Низкий/Высокий)

: Выкл., 1-60' (минуты)

▪ – (Включен/выключен)

▪

• ВКЛ-ВЫКЛ

• Импульс/литр: 1 или Литр/импульс: 1 - Заданное значение

• Единица измерения: л или м³

▪ ▪ ▪ ▪ Эталон, Отключено

2 точки, 1 точка, Эталон, Отключено

1 точка, Эталон, Отключено

2 точки, Отключено

0000139377 rev. 1.0

Page 7

KemiDose | pH · ORP · Chlorine

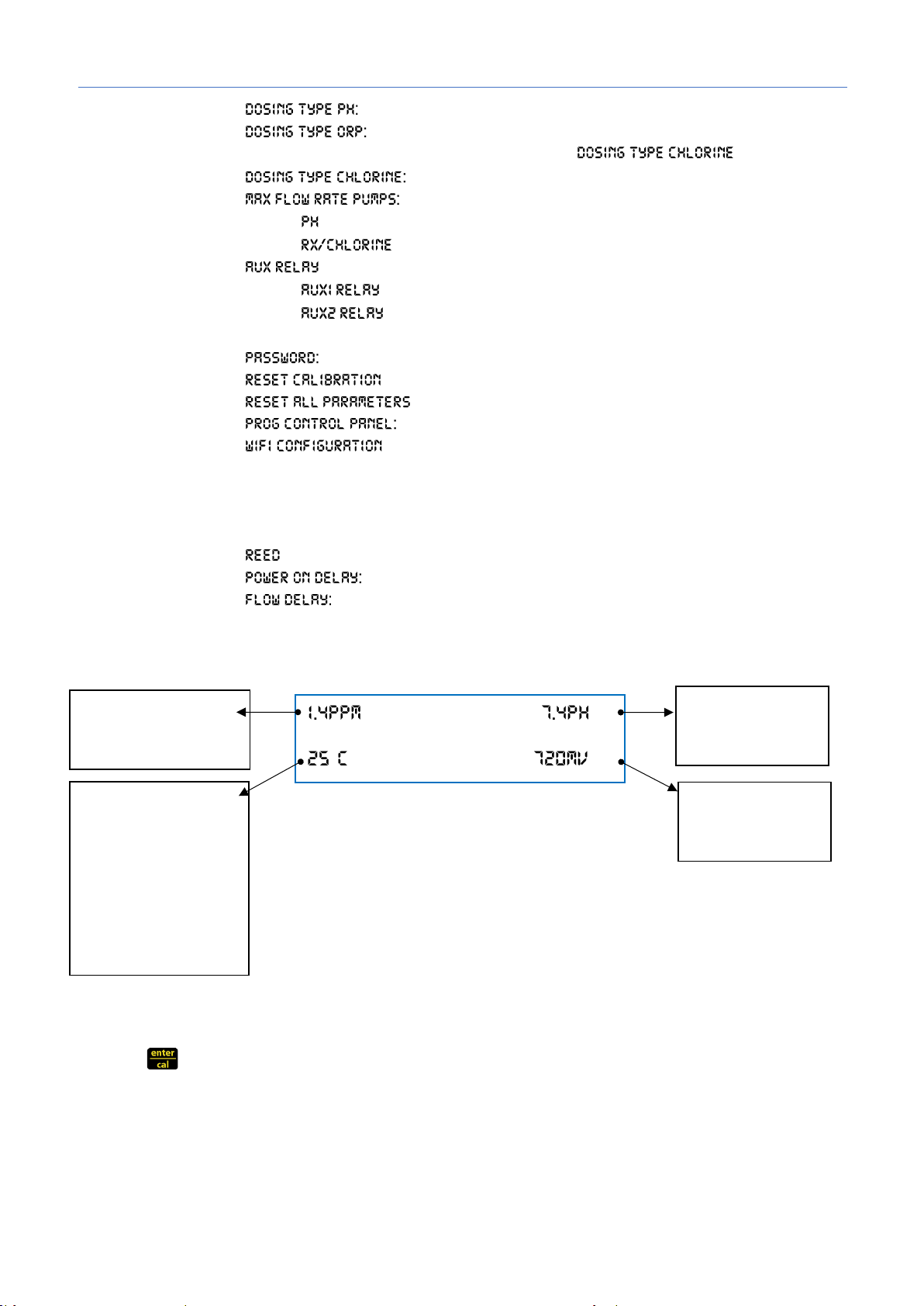

Lev CL(ORP) OFA ORP

Lev pH OFA pH

▪ Пропорционально, Выкл, Вкл/Выкл ▪ Пропорционально, Выкл, Вкл/Выкл

• Примечание: Дозирование ORP отключено, если отличный от Выкл

▪ Пропорционально, Выкл, Вкл/Выкл ▪

• 100% (по умолчанию: 100% [160 тактов/мин], диапазон: 10-100%)

• 100% (по умолчанию: 100% [160 тактов/мин], диапазон:10-100%)

▪

• : pH, Отключен

• : Хлор, ORP, Отключен

o Примечание: Aux1 и Aux2 реле дозируют методом ВКЛ / ВЫКЛ

▪ 0000 (Примечание: пароль отключен, установите пароль)

▪ ▪ ▪ отображает электрические сигналы ▪

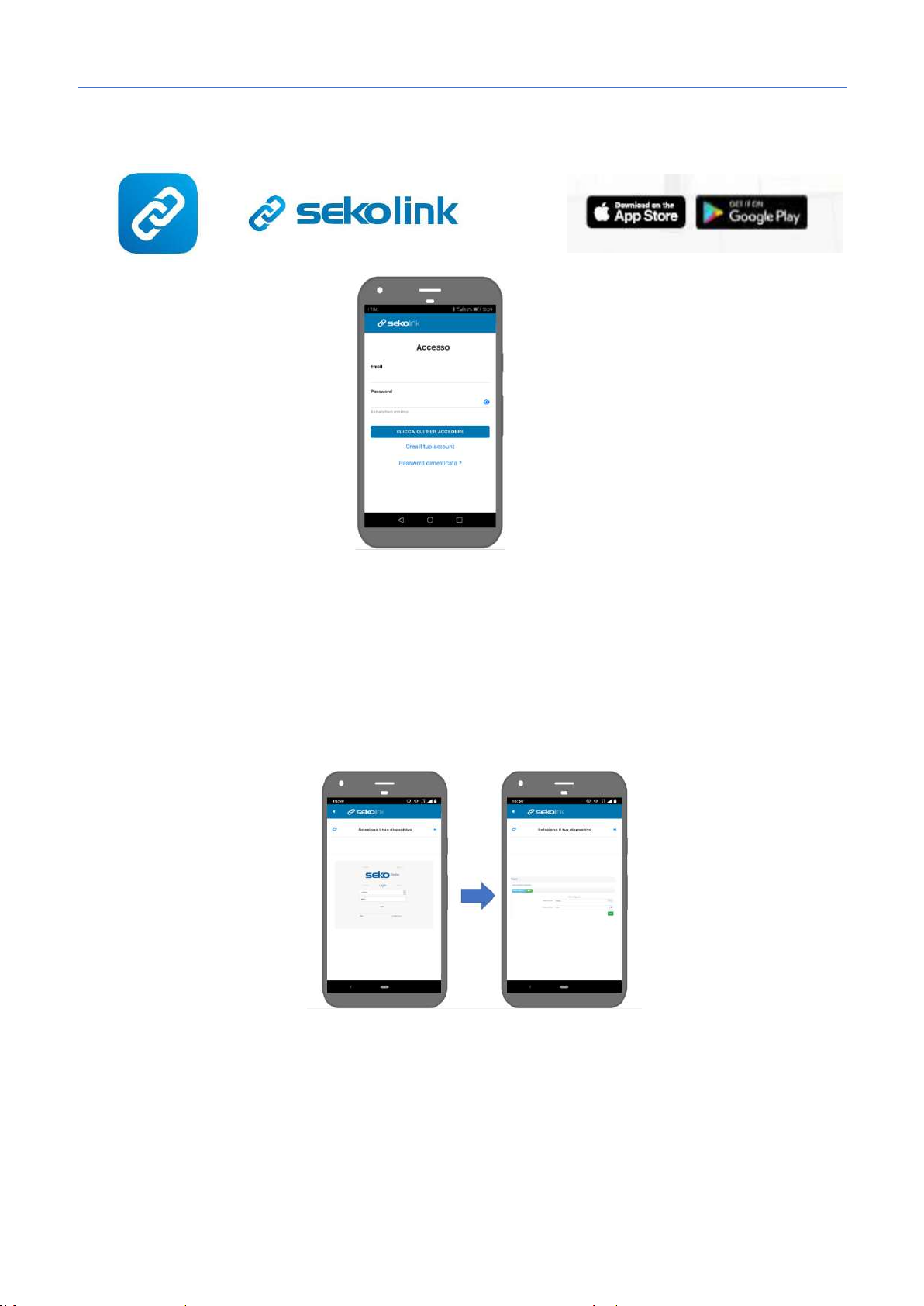

• Имя сети WiFi

• Пароль WiFi

• IP-адрес сети WiFi.

Примечание: Это меню доступно только в устройствах c WiFi

▪ (ошибка дисплея, если горит красным): NO/NC ▪ ▪

Отключает дозирующие насосы на уст. врем Отключает дозирующие насосы на установленное время

(Примечание: выберите показатель для сброса: pH; хлор; ORP)

Примечание: Время ожидания для меню настроек - спустя 120 секунд бездействия контроллер завершает работу без сохранения параметров.

Параметры

Значение св. хлора Сигналы тревоги:

Lev CL OFA CL

Значение температуры

или суммарного расхода, Кроме того, Предупреждения и сообщения

• Цирк. насос ВЫКЛ

• Поток (геркон ВЫКЛ)

• WiFi ВЫКЛ

• Дистанц. режим

ожидания удаляет все измерения

Значение pH Сигналы тревоги:

Значение ORP Сигналы тревоги:

Меню калибровки:

Нажмите (3 секунды) и откалибруйте датчик pH, хлора, температуры, ORP

0000139377 rev. 1.0

Page 8

KemiDose | pH · ORP · Chlorine

7 pH

4 pH

H2O

12 9 10 4 5 6 7

1 2 3

CAL Reference

7.2 pH

CAL Reference

7.4 pH

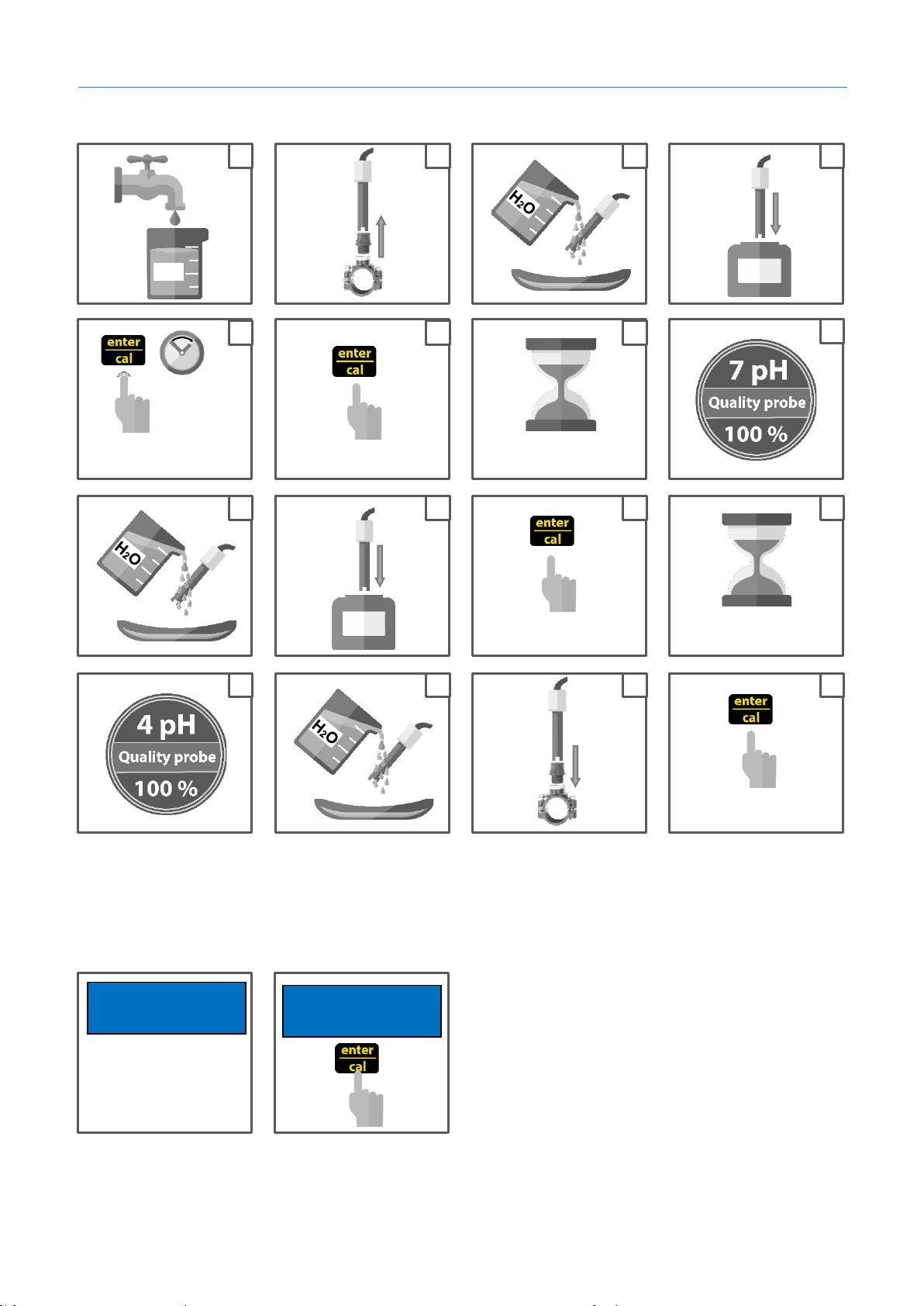

6. КАЛИБРОВКА pH

5 c

Выбор калибровки pH

Примечание: Если вы выбрали "Калибровка по 1 точке", калибровка будет выполнена только по 1 точке

с использованием буферного раствора 7pH.

Калибровка pH 7

Калибровка pH 4

90 с

Сохранить и выйти

Эталонная калибровка

Начнет мигать значение pH

0000139377 rev. 1.0

Установите значение,

измеренное прибором

Пример: 7,4 pH

Page 9

KemiDose | pH · ORP · Chlorine

465mV

H2O

10 4 5 6 7 1 2 3 8

CAL Reference 720 mV

CAL Reference 750 mV

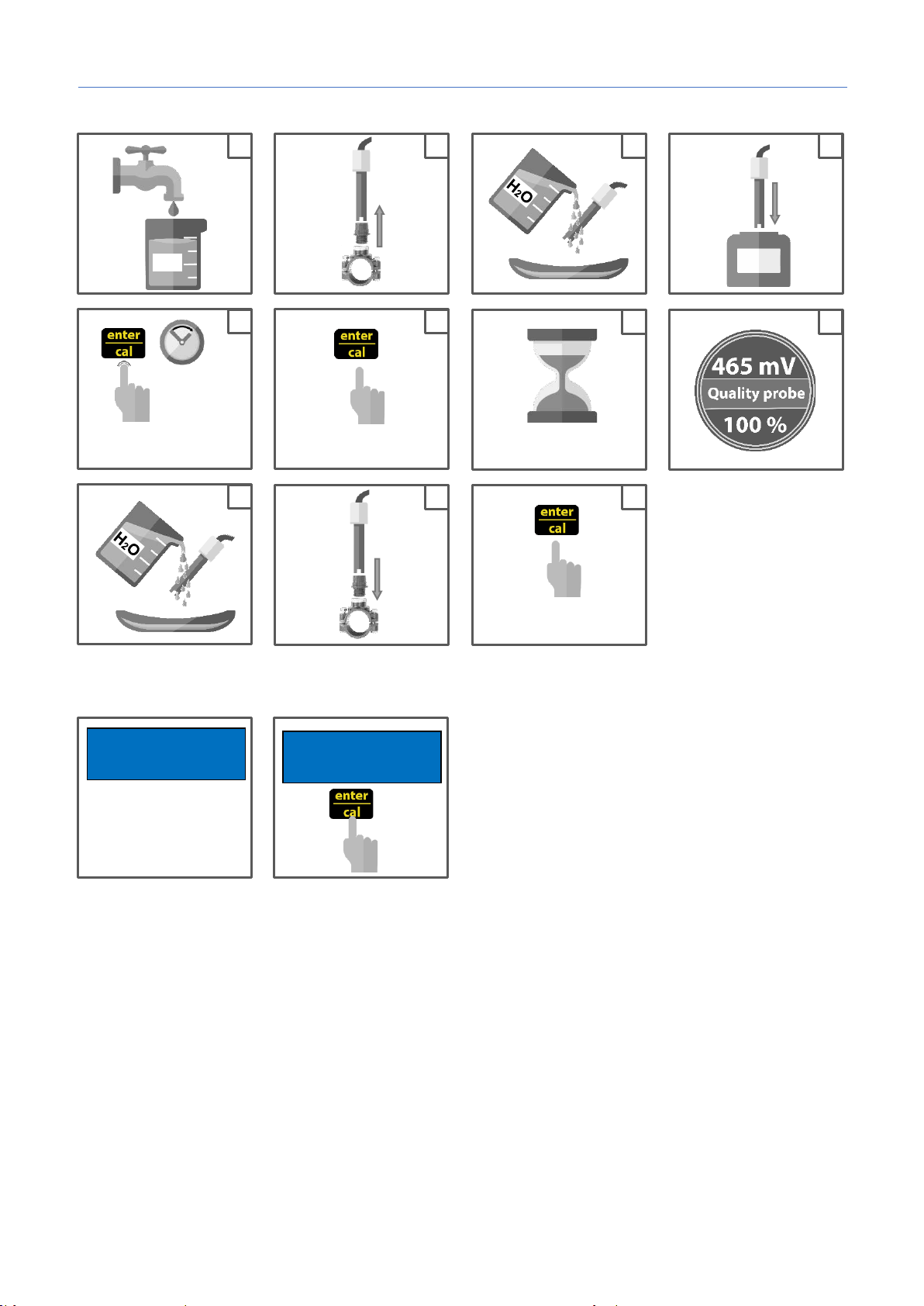

7. КАЛИБРОВКА ORP

5 c

Выбор калибровки

Redox

Эталонная калибровка

Начнет мигать значение

Redox

Установите значение,

измеренное прибором

Пример: 750 mV

Калибровка 465 mV

90 с

Сохранить и выйти

0000139377 rev. 1.0

Page 10

KemiDose | pH · ORP · Chlorine

H2O

10 4 5 6 7

1 2 3

CAL Reference 26°C

CAL Reference 27°C

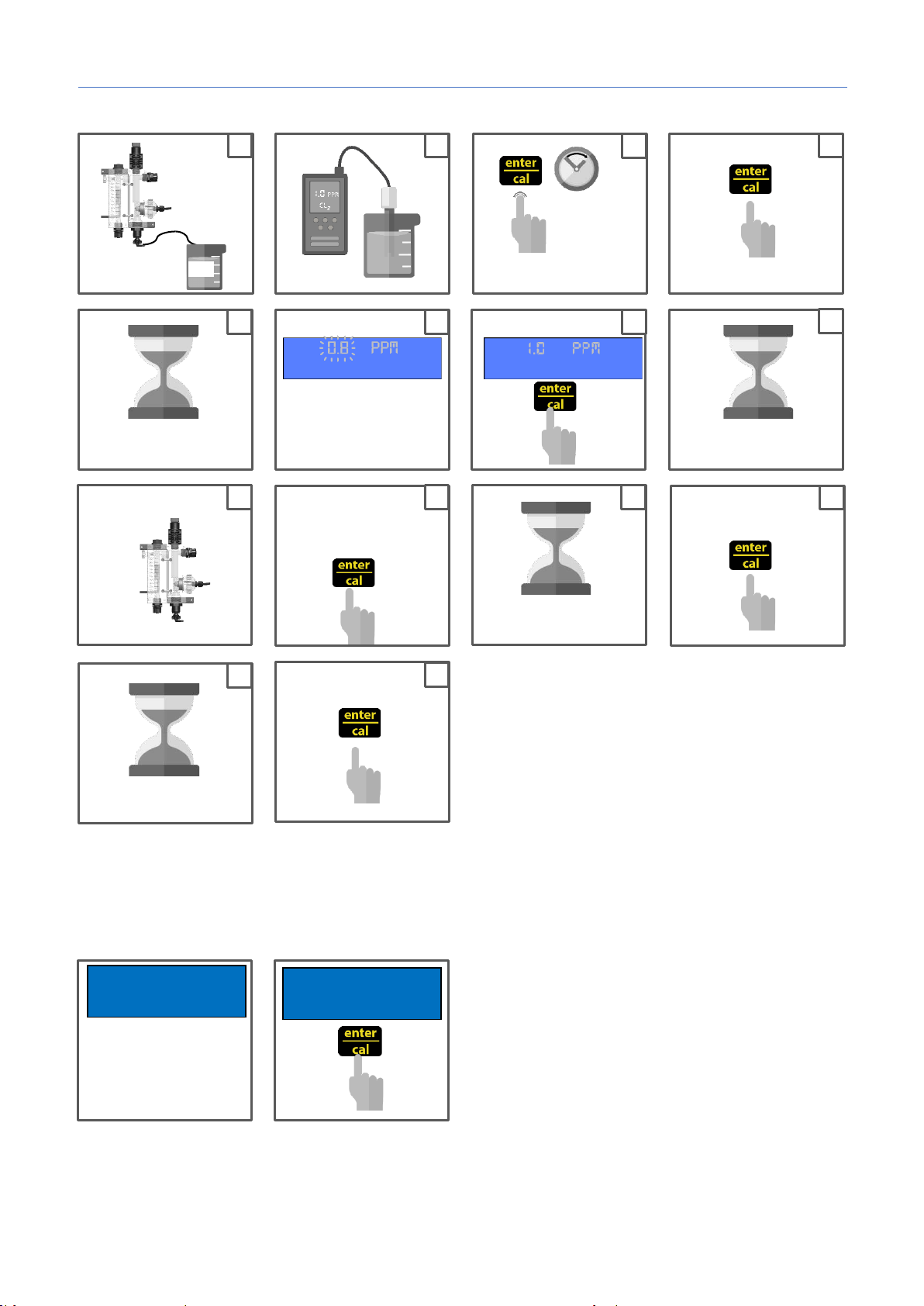

8. КАЛИБРОВКА ХЛОРА

Начнет мигать значение Cl

Установите значение Cl,

10 c

измеренное прибором

Пример: Св. хлор 1,0 ppm

3 c

Выбор калибровки Cl

10 с

Закрыть поток

10 c

Подтвердите, что

поток закрыт, выбрав

Да и подтвердив

нажатием кнопки CAL

Калибровка выполнена!

* Нажмите ESC, чтобы выйти из меню калибровки.

9. КАЛИБРОВКА ТЕМПЕРАТУРЫ

100 с

Начнет мигать значение

температуры, измеренное

0000139377 rev. 1.0

температуры

Установите значение

прибором

Пример: 27°C

Page 11

KemiDose | pH · ORP · Chlorine

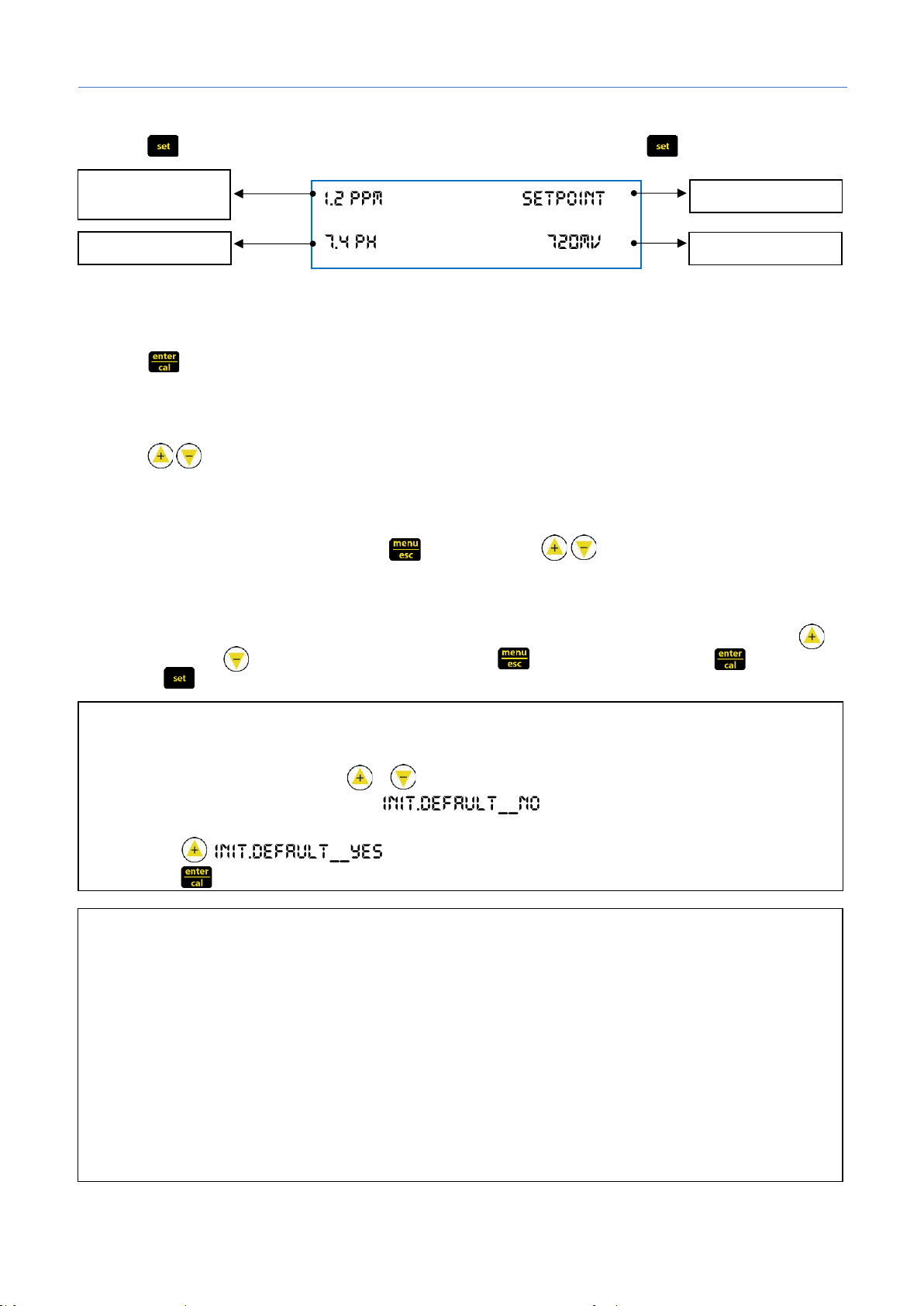

Меню настроек:

Нажмите (3 секунды), отрегулируйте установленное значение и нажмите для подтверждения.

Измерение свободного хлора

Измерение pH

Меню калибровки:

Нажмите (3 секунды) и откалибруйте датчик pH, хлора, температуры, ORP.

Режим ожидания

Нажмите (5 секунд) система переходит в режим ожидания; все функции отключены.

Сброс таймера OFA

Для сброса сигнала тревоги OFA нажмите (3 секунды) или (5 секунд).

Заливка насосов

Меню быстрой настройки

Измерение ORP

Когда насос находится в режиме ожидания, для сброса показателей суммарного расхода нажмите , для запуска насоса pH - , для запуска насоса ORP/хлора - , для запуска реле Aux1 - , для запуска реле Aux2 - .

Чтобы восстановить параметры по умолчанию, выполните следующие действия:

• Выключите питание устройства KemiDose.

• Нажмите и удерживайте кнопки и , чтобы включить устройство.

• На дисплее устройства отобразится

• Выберите устройство для сброса - модуль WiFi или дозирующую систему.

• Нажмите

• Нажмите , чтобы восстановить параметры по умолчанию

Параметры по умолчанию:

• Язык = EN

• Заданное значение = 7.5 pH; 700 mV; 1.2 ppm

• Метод дозирования = Acid (pH); Low (Redox); Low (Cl)

• Время OFA = OFF

• Калибровка = Full

• Входной поток = OFF (рециркуляционный насос)

• Тип дозирования = PROP; ON/OFF Relay Aux1 и Aux2

• Частотный = OFF

• Геркон = NC (нормально закрытый

• P.ON (Задержка включения) = OFF

• Задержка потока = OFF

0000139377 rev. 1.0

Page 12

KemiDose | pH · ORP · Chlorine

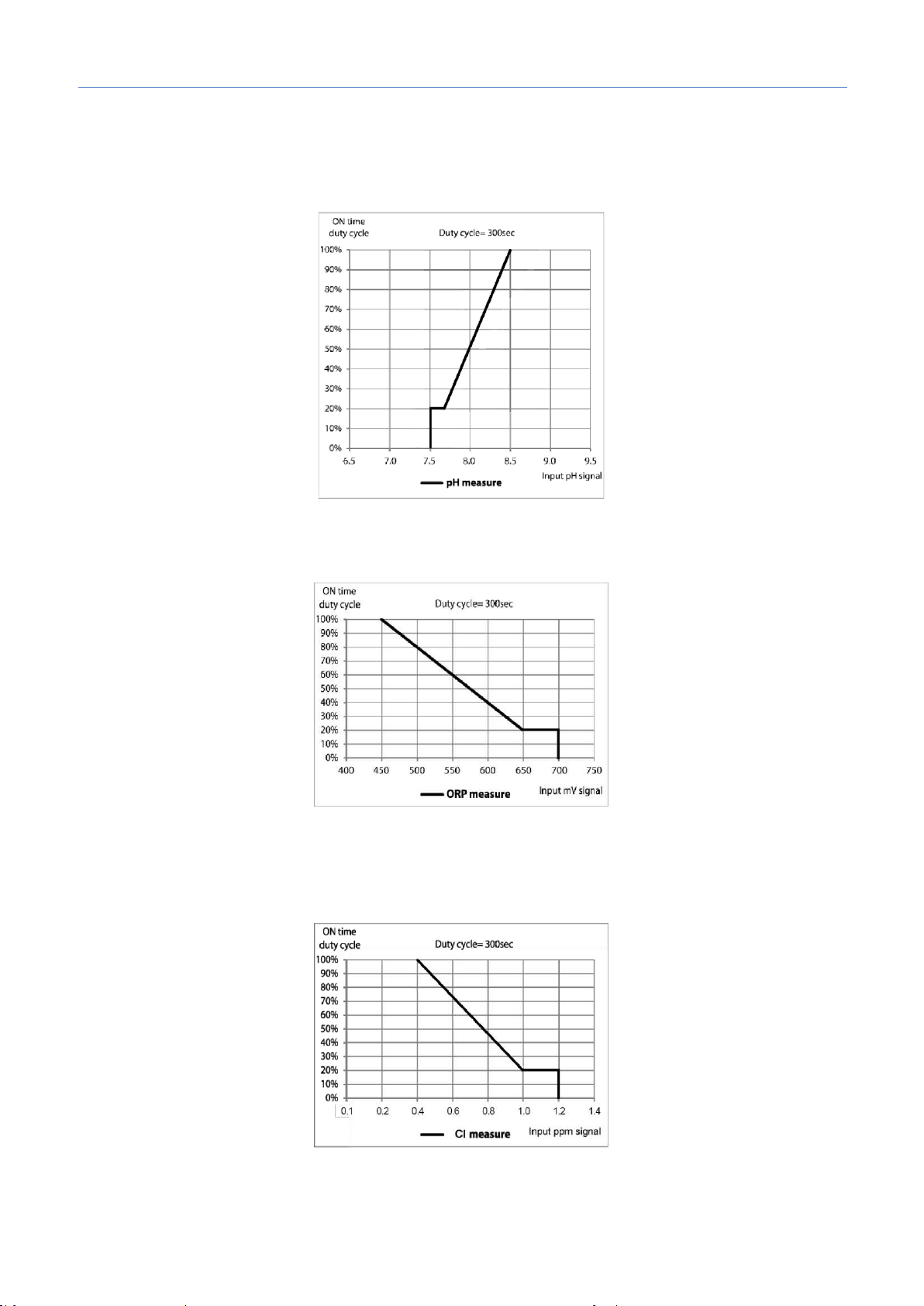

10. МЕТОД ДОЗИРОВАНИЯ

Заданное значение = 7.5 pH Режим дозирования = Кислота Относительный диапазон = 1.0 pH

Заданное значение = 700 mV Режим дозирования = Низкий Относительный диапазон = 250 mV

Заданное значение =1.2 ppm свободного хлора Режим дозирования = Низкий Относительный диапазон = 0.8 ppm

0000139377 rev. 1.0

Page 13

KemiDose | pH · ORP · Chlorine

11. ВНУТРЕННИЙ WEB-СЕРВЕР

Скачайте SekoLink

Зарегистрируйте свой аккаунт

Войдите во внутренние веб-страницы с помощью Qr-кода и установите:

Имя пользователя = ADMIN Пароль = 0000

Задайте имя и пароль своей локальной сети WiFi и подтвердите.

Завершите регистрацию вашего устройства.

0000139377 rev. 1.0

Page 14

KemiDose | pH · ORP · Chlorine

После регистрации вы можете использовать sekolink и sekoweb.

Благодаря sekolink вы можете управлять своим бассейном:

• Мониторинг и ограниченное управление

• Приложение для смартфонов, совместимое с

iPhone или Android

• Для конечного пользователя

Используйте адресную ссылку sekoweb

www.sekoweb.com или приложение для

управления вашими бассейнами с помощью профессионального веб-портала:

• Мониторинг и полное управление

• Интернет-портал, доступный через онлайн-вход

или путем сканирования QR-кода продукта

• Для установщиков, техников и инженеров по установке бассейнов и СПА

0000139377 rev. 1.0

Page 15

KemiDose | pH · ORP · Chlorine

+10°C

+38°C

6 pH

8 pH

+600 mV

+800 mV

0,50 ppm

2 ppm

12. СИГНАЛЫ ТРЕВОГИ

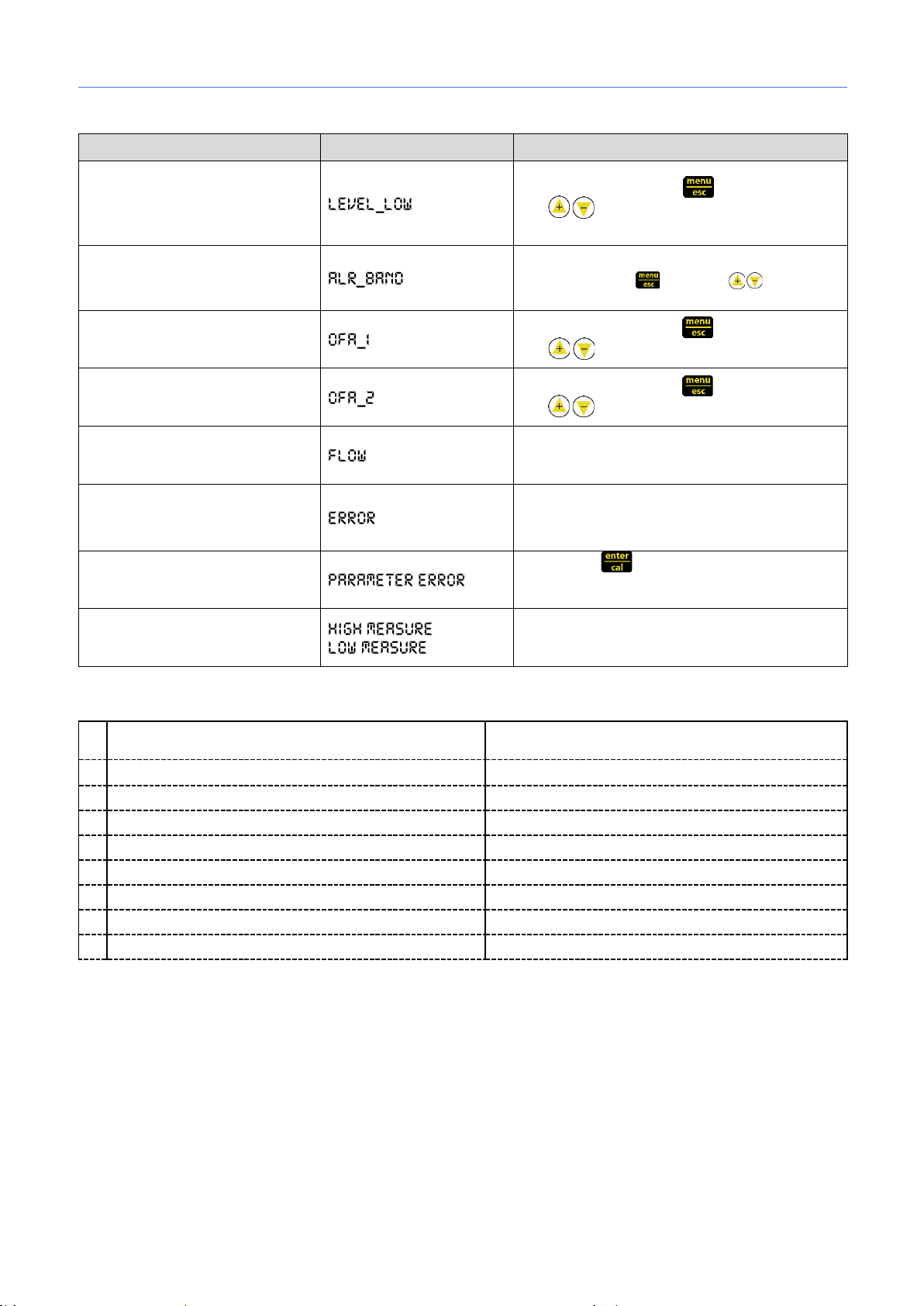

Сигнал тревоги Отображение Действия

Уровень

* только активные показатели

Показатели вне диапазона

Первая тревога OFA (время >70%)

Вторая тревога OFA (время 100%)

Скорость потока

Функция калибровки

Системная ошибка

Показатели (*1)

- Для сброса нажмите на 3 секунды

или на 5 секунд

- Добавьте продукт в резервуар

- Замените или проверьте измер. датчик

- Для сброса нажмите на 3 сек. или на 5 сек.

- Восстановите показатели

- Для сброса нажмите на 3 секунды

или на 5 секунд

- Для сброса нажмите на 3 секунды

или на 5 секунд

- Восстановите скорость потока

- Проверьте датчик и буферный раствор и

повторите процедуру калибровки

- Нажмите для восстановления

параметра по умолчанию

- Устройство неисправно

- Отрегулируйте концентрацию химических

веществ

(*1 Диапазон показателей)

Мин. значение температуры

Макс. значение температуры

Мин. значение pH Макс. значение pH

Мин. значение ORP

Макс. значение ORP

Мин. значение CL

Макс. значение CL

Пункт

Предельные значения

0000139377 rev. 1.0

Page 16

KemiDose | pH · ORP · Chlorine

KemiDose pH · ORP

ORP

3 4

RL1 AUX1 pH

Электронная плата:

Подключение проводов:

Клемма

Описание

Вход датчика

Вход датчика свободного хлора

Частота входного сигнала

Детали

TEMП (PT100)

A= двухпроводной датчик B= трехпроводной датчик

Вход датчика свободного хлора:

Pt: Платиновый датчик Cu: Медный датчик

Скорость потока (частотный вход)

A= Механический геркон B= Датчик Холла

Уровень (емкость с продуктом)

Последовательный порт Отсутствует Нет

Триггерный вход

Выходное реле Выходное реле RL2 AUX2 OPR/Хлор

Выходное реле

Клемма заземления Земля

Источник питания 220-240В пер.тока 50-60 Гц (F/N)

0000139377 rev. 1.0

Датчик уровня pH

Датчик уровня хлора (ORP)

Поток (герконовый датчик) Датчик потока

Циркуляционный насос

(вход 220 В перем. тока)

Сигнал тревоги RL3

Датчик уровня для резервуара с химикатами

Фаза / Ноль

Сухой контакт
