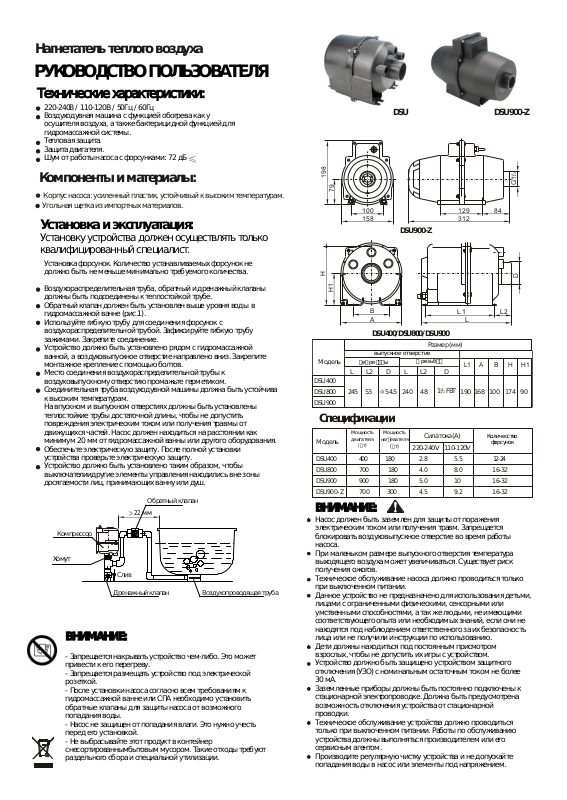

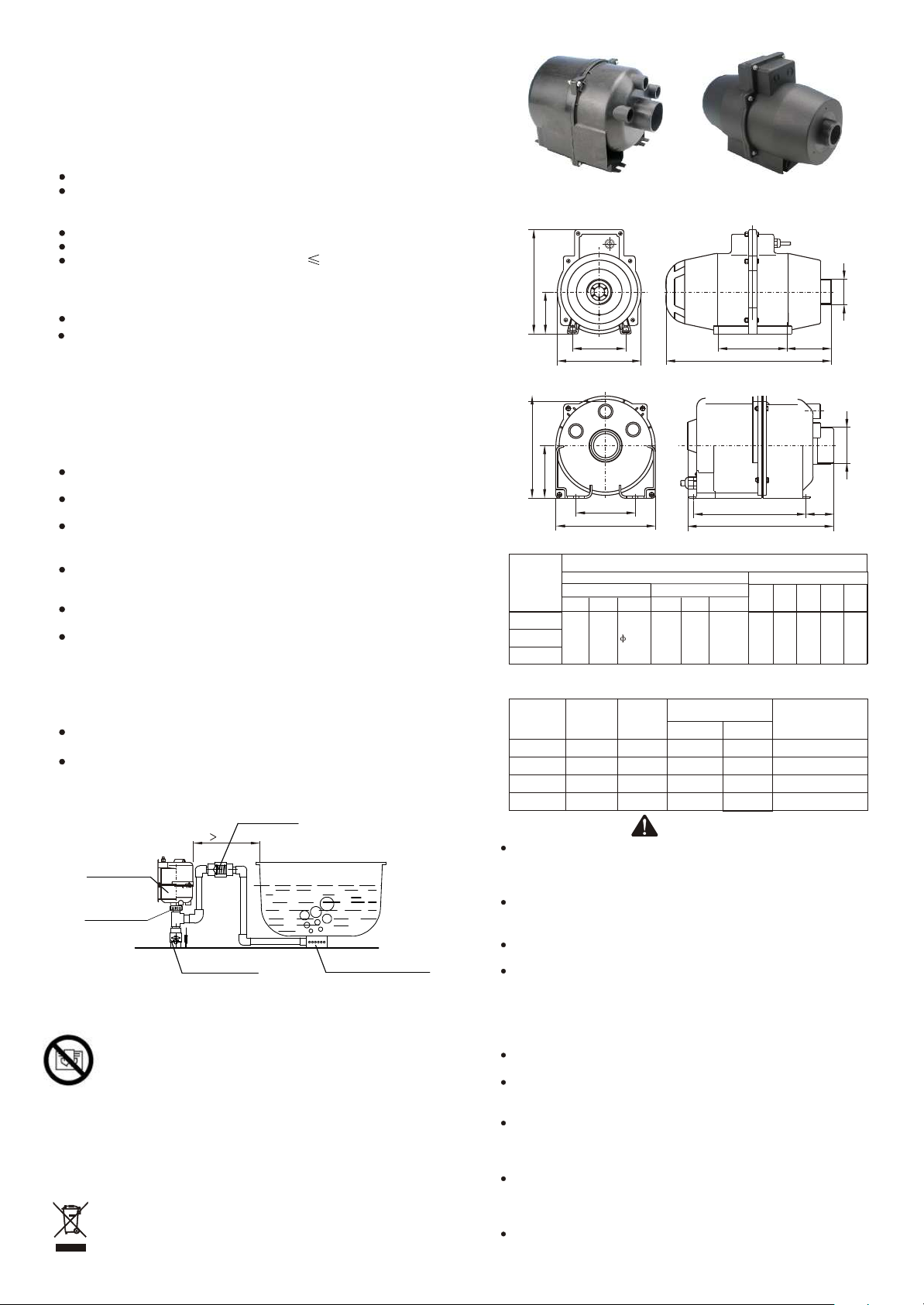

Нагнетатель теплого воздуха
Технические характеристики:
220‐240В / 110‐120В / 50Гц / 60Гц
Воздуходувная машина с функцией обогрева как у
осушителя воздуха, а также бактерицидной функцией для
гидромассажной системы.
Тепловая защита.
Защита двигателя.
Шум от работы насоса с форсунками: 72 дБ
Установка форсунок. Количество устанавливаемых форсунок не
должно быть не меньше минимально требуемого количества.
Воздухораспределительная труба, обратный и дренажный клапаны
должны быть подсоединены к теплостойкой трубе.
Обратный клапан должен быть установлен выше уровня воды в
гидромассажной ванне (рис.1).
Используйте гибкую трубу для соединения форсунок с
воздухораспределительной трубой. Зафиксируйте гибкую трубу
зажимами. Закрепите соединение.
Устройство должно быть установлено рядом с гидромассажной
ванной, а воздуховыпускное отверстие направлено вниз. Закрепите
монтажное крепление с помощью болтов.
Место соединения воздухораспределительной трубы к
воздуховыпускному отверстию промажьте герметиком.
Соединительная труба воздуходувной машины должна быть устойчива
к высоким температурам.
На впускном и выпускном отверстиях должны быть установлены
теплостойкие трубы достаточной длины, чтобы не допустить
повреждения электрическим током или получения травмы от
движущихся частей. Насос должен находиться на расстоянии как
минимум 20 мм от гидромассажной ванны или другого оборудования.
Обеспечьте электрическую защиту. После полной установки
устройства проверьте электрическую защиту.
Устройство должно быть установлено таким образом, чтобы
выключателиидругие элементы управления находились вне зоны
досягаемости лиц, принимающих ванну или душ.
ВНИМАНИЕ:
‐ Запрещается накрывать устройство чем‐либо. Это может
привести к его перегреву.
‐ Запрещается размещать устройство под электрической
розеткой.
‐ После установки насоса согласно всем требованиям к
гидромассажной ванне или СПА необходимо установить
обратные клапаны для защиты насоса от возможного
попадания воды.
‐ Насос не защищен от попадания влаги. Это нужно учесть
перед его установкой.
‐ Не выбрасывайте этот продукт в контейнер
снесортированнымбытовым мусором. Такие отходы требуют
раздельного сбора и специальной утилизации.
ВНИМАНИЕ:
Насос должен быть заземлен для защиты от поражения
электрическим током или получения травм. Запрещается
блокировать воздуховыпускное отверстие во время работы
насоса.
При маленьком размере выпускного отверстия температура
выходящего воздуха может увеличиваться. Существует риск
получения ожогов.
Техническое обслуживание насоса должно проводиться только
при выключенном питании.
Данное устройство не предназначено для использования детьми,
лицами с ограниченными физическими, сенсорными или
умственными способностями, а так же людьми, не имеющими
соответствующего опыта или необходимых знаний, если они не
находятся под наблюдением ответственного за их безопасность
лица или не получили инструкции по использованию.
Дети должны находиться под постоянным присмотром
взрослых, чтобы не допустить их игры с устройством.
Устройство должно быть защищено устройством защитного
отключения (УЗО) с номинальным остаточным током не более
30 мА.
Заземленные приборы должны быть постоянно подключены к
стационарной электропроводке. Должна быть предусмотрена
возможность отключения устройства от стационарной
проводки.
Техническое обслуживание устройства должно проводиться
только при выключенном питании. Работы по обслуживанию
устройства должны выполняться производителем или его
сервисным агентом.
Производите регулярную чистку устройства и не допускайте
попадания воды в насос или элементы под напряжением.
Мощность
двигателя
(т)
Мощность
нагевателя
(т)
выпускное отверстие
е реы
резьб
Хомут
22 мм
Количесство
форсунок
Установка и эксплуатация:
Установку устройства должен осуществлять только
квалифицированный специалист.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Компоненты и материалы:
Корпус насоса: усиленный пластик, устойчивый к высоким температурам.
Угольная щетка из импортных материалов.
DSU
198
79
100
158 312
DSU900‐Z
129
DSU900‐Z
2
1
G1 /
84
Обратный клапан
Компрессор
Слив
ææ
Дренажный клапан Воздухопроводящая труба
H
H1
B
A
DSU400/DSU800/DSU900
одель
М
DSU400
DSU800
DSU900
Спецификации
Модель
DSU400 400 180
DSU800 700 180
DSU900 900 180
DSU900‐Z 700
L L2 L L2
245 24053 48
r
54.5
H
P
D
L1
L
Размер (мм)
L1 A
D
1
1/2FBT
190
Сила тока(A)
)
220‐240V 110‐120V
2.8
4.0
5.0
300 16‐32
4.5
5.5
8.0
10
9.2
168
B
100
12‐24
16‐32
16‐32
L2
H
174 90
D
H1
