Aquaviva 02.02.01.304, 02.02.02.304, 02.02.03.304, 02.02.04.304, 02.02.05.304 User guide
...Page 1

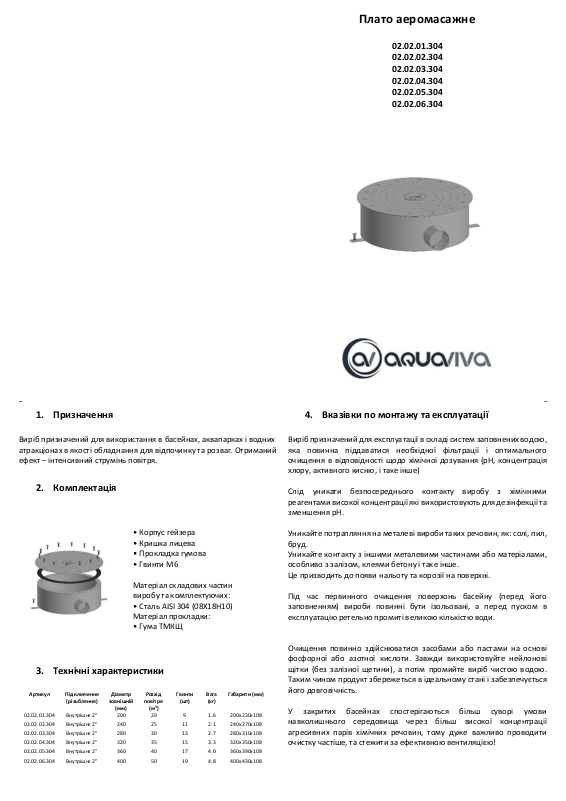

Плато аеромасажне
02.02.01.304
02.02.02.304
02.02.03.304
02.02.04.304
02.02.05.304
02.02.06.304
-
-
1. Призначення
Виріб призначений для використання в басейнах, аквапарках і водних
атракціонах в якості обладнання для відпочинку та розваг. Отриманий
ефект – інтенсивний струмінь повітря.
4. Вказівки по монтажу та експлуатації
Виріб призначений для експлуатації в складі систем заповнених водою,
яка повинна піддаватися необхідної фільтрації і оптимального
очищення в відповідності щодо хімічної дозування (рН, концентрація
хлору, активного кисню, і таке інше)
Слід уникати безпосереднього контакту виробу з хімічними
реагентами високої концентрації які використовують для дезінфекції та
зменшення рН.
Уникайте потрапляння на металеві вироби таких речовин, як: солі, пил,
бруд.
Уникайте контакту з іншими металевими частинами або матеріалами,
особливо з залізом, клеями бетону і таке інше.
Це призводить до появи нальоту та корозії на поверхні.
Під час первинного очищення поверхонь басейну (перед його
заповненням) вироби повинні бути ізольовані, а перед пуском в
експлуатацію ретельно промиті великою кількістю води.
Очищення повинно здійснюватися засобами або пастами на основі
фосфорної або азотної кислоти. Завжди використовуйте нейлонові
щітки (без залізної щетини), а потім промийте виріб чистою водою.
Таким чином продукт збережеться в ідеальному стані і забезпечується
його довговічність.
У закритих басейнах спостерігаються більш суворі умови
навколишнього середовища через більш високої концентрації
агресивних парів хімічних речовин, тому дуже важливо проводити
очистку частіше, та стежити за ефективною вентиляцією!
2. Комплектація
• Корпус гейзера
• Кришка лицева
• Прокладка гумова
• Гвинти М6
Матеріал складових частин
виробу та комплектуючих:
• Сталь AISI 304 (08X18H10)
Матеріал прокладки:
• Гума ТМКЩ
3. Технічні характеристики
Артикул
Підключення
(різьблення)
Діаметр
зовнішній
(мм)
Розхід
повітря
(м3)
Гвинти
(шт)
Вага
(кг)
Габарити (мм)
02.02.01.304
Внутрішнє 2”
200
20 9 1.6
200х230х108
02.02.02.304
Внутрішнє 2”
240
25
11
2.1
240х270х108
02.02.03.304
Внутрішнє 2”
280
30
13
2.7
280х310х108
02.02.04.304
Внутрішнє 2”
320
35
15
3.3
320х350х108
02.02.05.304
Внутрішнє 2”
360
40
17
4.0
360х390х108
02.02.06.304
Внутрішнє 2”
400
50
19
4.8
400х430х108
Page 2
1. Призначення
Виріб призначений для використання в басейнах, аквапарках і водних
атракціонах в якості обладнання для відпочинку та розваг. Отриманий
ефект – інтенсивний струмінь повітря.
4. Вказівки по монтажу та експлуатації
Виріб призначений для експлуатації в складі систем заповнених водою,
яка повинна піддаватися необхідної фільтрації і оптимального
очищення в відповідності щодо хімічної дозування (рН, концентрація
хлору, активного кисню, і таке інше)
Слід уникати безпосереднього контакту виробу з хімічними
реагентами високої концентрації які використовують для дезінфекції та
зменшення рН.
Уникайте потрапляння на металеві вироби таких речовин, як: солі, пил,
бруд.
Уникайте контакту з іншими металевими частинами або матеріалами,
особливо з залізом, клеями бетону і таке інше.
Це призводить до появи нальоту та корозії на поверхні.
Під час первинного очищення поверхонь басейну (перед його
заповненням) вироби повинні бути ізольовані, а перед пуском в
експлуатацію ретельно промиті великою кількістю води.
Очищення повинно здійснюватися засобами або пастами на основі
фосфорної або азотної кислоти. Завжди використовуйте нейлонові
щітки (без залізної щетини), а потім промийте виріб чистою водою.
Таким чином продукт збережеться в ідеальному стані і забезпечується
його довговічність.
У закритих басейнах спостерігаються більш суворі умови
навколишнього середовища через більш високої концентрації
агресивних парів хімічних речовин, тому дуже важливо проводити
очистку частіше, та стежити за ефективною вентиляцією!
2. Комплектація
• Корпус гейзера
• Кришка лицева
• Прокладка гумова
• Гвинти М6
Матеріал складових частин
виробу та комплектуючих:
• Сталь AISI 304 (08X18H10)
Матеріал прокладки:
• Гума ТМКЩ
3. Технічні характеристики
Артикул
Підключення
(різьблення)
Діаметр
зовнішній
(мм)
Розхід
повітря
(м3)
Гвинти
(шт)
Вага
(кг)
Габарити (мм)
02.02.01.304
Внутрішнє 2”
200
20 9 1.6
200х230х108
02.02.02.304
Внутрішнє 2”
240
25
11
2.1
240х270х108
02.02.03.304
Внутрішнє 2”
280
30
13
2.7
280х310х108
02.02.04.304
Внутрішнє 2”
320
35
15
3.3
320х350х108
02.02.05.304
Внутрішнє 2”
360
40
17
4.0
360х390х108
02.02.06.304
Внутрішнє 2”
400
50
19
4.8
400х430х108
-
-
Плато аеромасажне
02.02.01.304
02.02.02.304
02.02.03.304
02.02.04.304
02.02.05.304
02.02.06.304
