Aquatlantis LUMINUS SMART LED CONTROLLER Service Manual

OPERATING MANUAL

MANUAL DE UTILIZAÇÃO | NOTICE D’UTILISATION

MANUAL DE INSTRUCCIONES | BEDIENUNGSANLEITUNG

MANUALE D´USO | GEBRUIKSAANWIJZING

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | UŽIVATELSKÁ PŘÍRUČKA

MANUAL DE UTILIZARE | ANVÄNDARHANDBOK

NÁVOD PRE UŽÍVATEĽA | BRUKER MANUAL

SMART LED CONTROLLER

FREE DOWNLOAD LUMINUS APP
FOR YOUR SMART LED CONTROLLER

LUMINUS APP Download the App to configure and
update easily your controller.

Téléchargez l’App pour configurer et actualiser
facilement votre contrôleur.

Laden Sie die APP herunter zum konfigurieren und
einfachem aktualisieren Ihres Controllers.

Extra Function - Storm Simulation | Available with the Luminus App

( iOS v8 )

SCAN THIS CODE

TO DOWNLOAD APP

( Android V4.4 )

PORTUGUÊS

2

FRANÇAIS

6

ENGLISH

11

ESPAÑOL

16

DEUTSCH

20

ITALIANO

25

NEDERLANDS

30

РУССКИЙ

35

CESKÁ

40

ROMÂNA

44

SVENSKA

49

SLOVENSKÁ

54

NORSK

58

PORTUGUÊS

LUMINUS – Controlador inteligente

Para luminárias LED

Obrigado pela aquisição deste produto.
Este produto passou por um processo de fabrico rigoroso. Por favor, antes de
o utilizar, certifique-se de que todos os componentes vêm na embalagem e
em perfeitas condições.

Para mais informações, visite o nosso website www.aquatlantis.com.

PARA USUFRUIR DE TODAS AS FUNCIONALIDADES DESTE PRODUTO,

DESCARREGUE A APLICAÇÃO LUMINUS DISPONÍVEL PARA ANDROID E IOS.

Características

- Dois canais independentes (máx. 5A por canal);

- 4 intervalos para cada canal, para criar o efeito do dia e da noite (fases da
lua), do nascer e do pôr-do-sol;

- Ajuste da intensidade da luz (0 a 100%);

- Fade-in e fade-out variáveis entre 10 e 90 minutos;

- Simulação de um ambiente de tempestade (função Storm);

- Tensão de alimentação entre 12V e 24V;

- Memorização dos parâmetros programados em caso de falha de energia.
Se a falha for superior a 24h, apenas a hora é desconfigurada;

- Interacção com aplicação móvel para dispositivos Android ou iOS;

- Compatível com todos os produtos Tecatlantis.

Especificações Técnicas

Especificações Técnicas

Canais independentes -

Entrada 1 (ø2,1mm)

Saída 1 (ø2,1mm)

Entrada 2 (ø2,1mm)

Saída 2 (ø2,1mm)

Interface do Controlador Luminus

Teclas disponíveis: MENU | OK | UP ( ) | DOWN ( )

Min.

12

0.2

0.2

0

0
0
0

0
0

Máx.

24

24

24

24

Unidade

2

5

5

5

5

V (DC)

A

V (PWM)

A

V (DC)

A

V (PWM)

A

PT

2

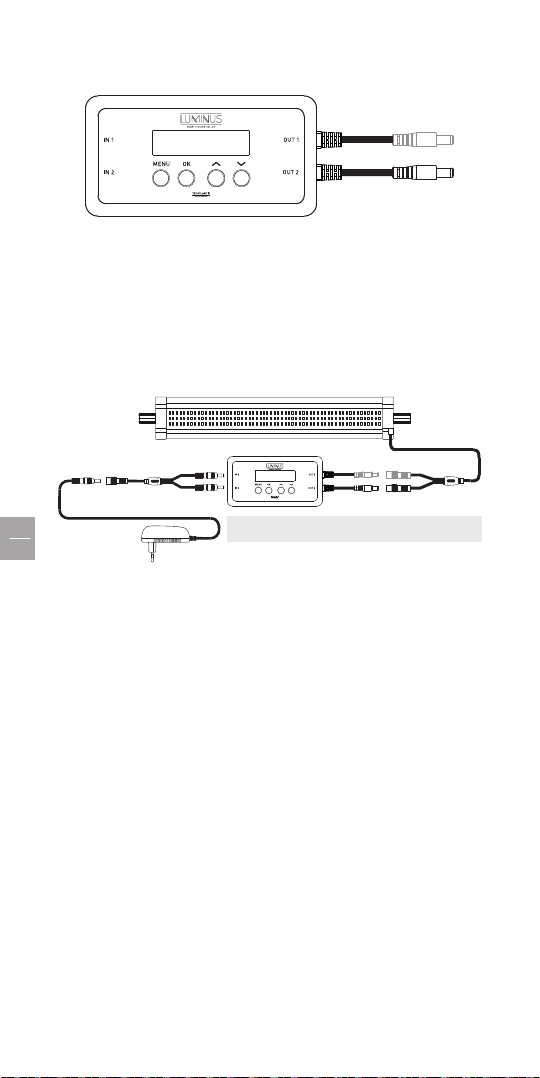

Fig. 1 - Interface Consola Controlador Luminus

Esquema de Ligações do Controlador Luminus

Para que o controlador funcione adequadamente, é necessário que na
Entrada 1 (IN) (Fig. 1) seja aplicada uma tensão entre 12V DC e 24V DC.
Os dois canais do controlador funcionam de modo independente, podendo
aplicar-se na Entrada 1 (IN) uma tensão diferente da tensão aplicada na
Entrada 2 (IN). O valor máximo de tensão da Saída 1 (OUT) é a tensão
aplicada na Entrada 1 (IN). O valor máximo de tensão da Saída 2 (OUT) é a
tensão aplicada na Entrada 2 (IN).

Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket

123

4

CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A

Fig. 2 - Esquema de Ligações do Controlador

Instruções de Instalação e Segurança

- Proteger sempre a fonte de alimentação da corrente eléctrica antes de
qualquer instalação ou manutenção do seu controlador.

- Ao instalar o controlador, verifique se há espaço suficiente nas laterais
para ligar a fonte de alimentação e as luminárias.

- Quando o controlador estiver posicionado, conecte as luminárias ao
controlador ligando-as aos conectores correctos na unidade de controlo.

- Depois de montado e conectado de acordo com as instruções, pode ligar à
corrente eléctrica.

- AVISO: O controlador Luminus não é à prova de água. Não instalar em
cima do aquário ou em qualquer posição onde possa cair acidentalmente
na água, ou entre em contacto com a água.

- Não utilizar a aplicação se estiver danificada, não funcionar
correctamente, cair ou se entrou em contacto com água.

- Faça uma “curva de gotejo” com o cabo para evitar que a água escorra
através do cabo e entre em contacto com o controlador Luminus.
ATENÇÃO! A intensidade de corrente do transformador terá de
corresponder à intensidade de corrente necessária para as luminárias. Por

PT

exemplo: Para duas luminárias de 2,5A cada, é necessário um
transformador de 5A.

3

- Não desmonte o controlador. Esta acção invalida a garantia.

- O controlador Luminus não precisa de manutenção. No entanto, poderá
limpá-lo com um pano suave e húmido.

Modo de Funcionamento do Controlador

O controlador permite dois modos de funcionamento:

- Em modo manual, o utilizador pode ligar e desligar manualmente o(s)
sistema(s) de iluminação.

- Em modo automático, o controlador oferece a cada um dos 2 canais a
possibilidade de se configurarem até 4 intervalos.
Um intervalo de funcionamento é o período de tempo de ligação da
luminária, que contém uma rampa de fade-in, um período de intensidade
de luz constante e uma rampa de fade-out. Um perfil é um conjunto
formado por 1 a 4 intervalos de funcionamento.
Os intervalos de funcionamento, no momento em que o utilizador os
configura, nunca poderão ser validados caso haja uma colisão temporal
entre eles. Para cada intervalo validado, definem-se os seguintes
parâmetros:

- Estado: activo ou inactivo;

- Hora e minuto de início de fade-in ou fade-out da rampa;

- Duração da rampa de fade-in ou fade-out (10 a 90 minutos);

- Percentagem da intensidade da luz (0 a 100%).

100%

1

50%

0%

00h 23:59h12h

2

3

4

Fig. 3 - Diagrama temporal de funcionamento

ex.
EASY LED
UNIVERSAL

2.0

CHANNEL 1
CHANNEL 2

Configuração do Aparelho

Teclas do Menu Principal:

- A tecla MENU permite entrar nos submenus dos canais.

- A tecla OK permite seleccionar o modo de funcionamento manual (MAN)
ou o modo de funcionamento automático (AUT).

- Se o controlador estiver em modo automático, a tecla UP permite activar
e desactivar as configurações do canal 1. Se o controlador estiver em modo
manual, permite ligar ou desligar o canal 1.

- Se o controlador estiver em modo automático, a tecla DOWN permite
activar ou desactivar as configurações do canal 2. Se o controlador estiver
em modo manual, permite ligar ou desligar o canal 2.

Configurar Intervalo de Funcionamento

1 6 C H 1 O N: :

4 3

C H 2M O D E A U T O F F::

MENU

1

OK

2

OK

T I M E O N C H 1

1 6 : 4 3

T I M E O N C H 1

1 6 : 4 3

T I M E O F F C H 1

1 6 : 5 3

T I M E O F F C H 1

1 6 : 5 3

R A M P O N C H 1

1 6 M I N

R A M P O F F C H 1

1 6 M I N

L U M I N O S I T Y C H 1

MENU

100%

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

No Menu Principal,
pressione a tecla MENU.

Seleccionar o canal a

:S E L E C T C H A N N E L

configurar, utilizando as
teclas UP e DOWN.

Dentro do canal

:S E L E C T I N T E R V A L

seleccionado, seleccionar o
intervalo a configurar.

Seleccionar a hora em que
se inicia a rampa de fade-in
da luminária (hora
ajustável entre 0 e 23).

Seleccionar o minuto em
que se inicia a rampa de
fade-in da luminária (minuto
ajustável entre 0 e 59).

Seleccionar a hora em que
termina a rampa de fade-out
(hora ajustável entre 0 e 23).

Seleccionar o minuto em
que termina a rampa de
fade-out (minuto ajustável
entre o 0 e o 59).

Seleccionar a duração da
rampa de fade-in da
luminária, em minutos
(ajustável entre 10 e 90).

Seleccionar a duração da
rampa de fade-out, em
min. (ajustável entre 10 e 90).

Seleccionar a intensidade
da luz durante o intervalo
(ajustável entre 0 e 100).

PT

4

E N A B L E I N T C H 1

YES

VERIFIQUE SE EXISTE COLISÃO TEMPORAL

ENTRE INTERVALOS NO MESMO CANAL

:

I N T 2

Activar ou desactivar o
intervalo configurado até
este passo: UP selecciona
YES para activar, DOWN
selecciona NO para
desactivar.

Caso NÃO ocorra colisão Caso OCORRA colisão

S U C C E S S F U L L Y

I N S E R T E D

APÓS 1 SEGUNDO

E R R O R I N T E R V A L

O V E R L A P

C O N F I G U R A T I O N

E N D

APÓS 1 SEGUNDO

C O N F I G U R A T I O N

E N D

Caso exista uma colisão
com outro intervalo do
canal seleccionado, todos
os parâmetros desse
intervalo ficam guardados,
mas o intervalo fica
inactivo.

Fim da Configuração – O
controlador volta ao Menu
Principal guardando os
parâmetros configurados.

PT

Função Storm

5

Simula na(s) luminária(s) o efeito de tempestade com três fases diferentes:
Escurecimento (10min), Flashes pseudoaleatórios (30min) e Regresso à
normalidade (10min). Só é possível activar/desactivar a função Storm
através das aplicações móveis Android ou iOS. Activar esta função ao
realizar uma mudança de água, pode favorecer a reprodução de algumas
espécies.

AVISO: A função Storm produz flashes de luz intermitentes que podem
gerar sintomas ou convulsões epilépticas por fotossensibilidade em
algumas pessoas.

Função Reset (Reposição dos valores de fábrica do controlador)

ATENÇÃO: O procedimento descrito neste ponto APAGA todos os dados

dos perfis introduzidos no controlador pelo utilizador.

A Q U A T L A N T I S
L U M I N U S V 1

PREMIR OK + MENU

para iniciar o processo de

reposição de dados de fábrica

R E S E T C O N F I G ?

YES

UP E DOWN PARA AJUSTAR

OK (NO)2 SEG.

T I M E

1 6 : 4 3

1 SEG.

OK (YES)

S U C C E S S F U L L Y

D O N E

Acertar o Relógio do Controlador

Desligar o controlador. Voltar a ligar o controlador e seguir o seguinte
procedimento:

A Q U A T L A N T I S
L U M I N U S V 1

2 SEG.

T I M E

1 6 : 4 3

PREMIR OK para iniciar o processo de acertar do relógio

T I M E

1 6 : 4 3

1 SEG.

4 SEG.

1 6 C H 1 O N: :

4 3

UP E DOWN PARA AJUSTAR

OK

I N S E R T H O U R : M I N

1 6 : 4 3

C H 2M O D E A U T O F F::

MENU PRINCIPAL

Reciclagem

Elimine o produto conforme as leis em vigor. Informe-se junto das
autoridades competentes. Proteja o meio ambiente.

Garantia

A Tecatlantis assegura a qualidade dos seus produtos, assim como peças e
componentes, procedendo à sua garantia dentro das normas legais em
vigor. A garantia é válida por um período de 24 meses, a partir da data de
compra, apenas sobre defeitos no fabrico do produto, não protegendo
danos causados por má utilização ou acidentes. Em caso de defeito, apenas
a reparação ou a substituição das partes afectas podem ser consideradas,
com exclusão de pedidos de indemnização dos danos e prejuízos
resultantes noutros bens e/ou indivíduos. Os custos inerentes ao transporte
do produto defeituoso são da responsabilidade do cliente. Nos casos onde
a garantia se aplica, deverá juntar ao produto o presente certificado de
garantia devidamente preenchido, e o comprovativo de compra.

FR

6

FRANÇAIS

LUMINUS – Contrôleur intelligent

Pour les luminaires LED

Merci de votre achat.
Ce produit a passé par un processus de fabrication très rigoureux. Avant de
l’installer, assurez-vous que tous les composants sont en bon état. Pour plus
d’informations, visitez notre site Web www.aquatlantis.com.

POUR PROFITER DE TOUTES LES FONCTIONNALITES DE CE PRODUIT,

TELECHARGEZ L'APPLICATION LUMINUS DISPONIBLE POUR ANDROID ET IOS.

Caractéristiques

- Deux canaux indépendants (max. 5A par canal) ;

- 4 intervalles par chaque canal, pour créer l’effet du jour et de la nuit
(phases de la lune), du lever et du coucher du soleil ;

- Régulation de l’intensité de la lumière (0 à 100%) ;

- Lever et coucher du soleil (lumière) variables entre 10 et 90 minutes ;

- Simulation d’une ambiance de tempête (fonction Storm) ;

- Tension d’alimentation entre 12V et 24V ;

- Mémorisation des paramètres programmés en cas de panne de courant. Si
le défaut est supérieur à 24h, seule l’heure est perdue.

- Interaction avec l’application mobile pour les dispositifs Android et iOS ;

- Compatible avec tous les produits Tecatlantis.

Spécifications Techniques

Spécifications Techniques

Canaux Indépendants -

Input 1 (ø2,1mm)

Output 1 (ø2,1mm)

Input 2 (ø2,1mm)

Output 2 (ø2,1mm)

Interface du contrôleur Luminus

Touches disponibles : MENU | OK | UP ( ) | DOWN ( )

Fig. 1 - Interface de la console du Contrôleur Luminus

FR

Schéma de Connexions du Contrôleur Luminus

7

Pour que le contrôleur fonctionne correctement, il est nécessaire que dans
l’Entrée 1 (IN) (figure 1) soit appliquée une tension entre 12V DC et 24V DC.
Les deux canaux du contrôleur fonctionnent indépendamment, en pouvant
s’appliquer dans l’Entrée 1 (IN) une tension différente de la tension
appliquée dans l’Entrée 2 (IN). La valeur maximale de tension dans la Sortie
1 (OUT) est la tension appliquée dans l’Entrée 1 (IN). La valeur maximale de
tension de la Sortie 2 (OUT) est la tension appliquée dans l’Entrée 2 (IN).

Min.

12

0.2

0.2

0

0
0
0

0
0

Máx.

2

24

5

24

5

24

5

24

5

Unité

V (DC)

A

V (PWM)

A

V (DC)

A

V (PWM)

A

ex.

ex.
EASY LED

EASY LED
UNIVERSAL

UNIVERSAL

2.0

2.0

Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket

Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A

CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A

Fig. 2 - Schéma de Connexions du Contrôleur

Instructions d’Installation et de Sécurité

- Protéger toujours la source de courant du courant électrique avant toute
installation ou entretien de votre contrôleur.

- En installant le contrôleur, assurez-vous qu'il y a assez de place sur les
côtés pour connecter la source du courant et les luminaires.

- Lorsque le contrôleur est en place, relier les luminaires au contrôleur, les
branchant aux connecteurs appropriés dans l’unité de contrôle.

- Une fois assemblé et connecté conformément les instructions, vous
pouvez connecter au courant eléctrique.

- AVIS: Le contrôleur Luminus n'est pas étanche. Ne pas installer sur le

123

4

dessus de l’aquarium ou dans une position où il pourrait tomber
accidentellement dans l'eau, ou toucher l'eau.

- N’utiliser pas l’appareil s’il est endommagé, ne pas fonctionner
correctement, s’il est tombé ou s’il touche l’eau.

- Faites un "col de cygne" avec le câble pour empêcher l’eau de s’écouler sur
le câble et toucher le contrôleur Luminus.
ATTENTION ! L'intensité du courant du transformateur doit correspondre à
l'intensité du courant nécessaire pour les luminaires. Par exemple, pour
deux luminaires de 2,5A chaque, il faut un transformateur de 5A.

- Ne pas démonter le contrôleur. Cette action annule la garantie.

- Le contrôleur Luminus n'a pas besoin d'entretien. Cependant, vous
pouvez le nettoyer avec un chiffon doux et humide.

Mode de Fonctionnement du Contrôleur

Le contrôleur permet deux modes de fonctionnement :

- En mode manuel, l’utilisateur peut brancher et débrancher le(s)
système(s) d’éclairage.

- En mode automatique, le contrôleur donne à chacun des deux canaux la
possibilité de configurer jusqu'à 4 intervalles.
Un intervalle de fonctionnement est la période de la durée de connexion
du luminaire, qui contient une rampe du lever du soleil, une période
d'intensité lumineuse constante et une rampe du coucher du soleil. Un
profil est un ensemble formé par 1 à 4 intervalles de fonctionnement.
Les intervalles de fonctionnement, lorsque l'utilisateur les configure, ne
peuvent jamais être validés s'il y a une collision temporelle entre eux. Pour
chaque intervalle validé, sont définis les paramètres suivants:

- Etat : actif ou inactif ;

- Heure et minute du début du lever du soleil ou du coucher du soleil de la rampe;

- Duration de la rampe du lever du soleil ou du coucher du soleil (10 à 90 min.);

- Pourcentage de l’intensité de la lumière (0 à 100%).

100%

1

50%

0%

00h 23:59h12h

2

3

4

CHANNEL 1
CHANNEL 2

Fig. 3 - Diagramme du temps de fonctionnement

Configuration de l’Appareil

Touches du Menu Principal:

- La touche MENU permet d’entrer dans les sous-menus des canaux.

- La touche OK permet de sélectionner le mode de fonctionnement manuel
(MAN) ou le mode de fonctionnement automatique (AUT).

- Si le contrôleur est en mode automatique, la touche UP permet d’activer
et désactiver les configurations du canal 1. Si le contrôleur est en mode
manuel, permet de brancher et débrancher le canal 1.

- Si le contrôleur est en mode automatique, la touche DOWN permet
d’activer ou désactiver les configurations du canal 2. Si le contrôleur est en
mode manuel, permet de brancher et débrancher le canal 2.

Configurer l’Intervalle de Fonctionnement

1 6 C H 1 O N: :

4 3

C H 2M O D E A U T O F F::

MENU

1

OK

Dans le Menu Principal,
appuyez sur la touche
MENU.

Sélectionner le canal à

:S E L E C T C H A N N E L

configurer, en utilisant les
touches UP et DOWN.

FR

8

T I M E O N C H 1

1 6 : 4 3

T I M E O N C H 1

1 6 : 4 3

T I M E O F F C H 1

1 6 : 5 3

T I M E O F F C H 1

1 6 : 5 3

R A M P O N C H 1

1 6 M I N

R A M P O F F C H 1

FR

9

1 6 M I N

L U M I N O S I T Y C H 1

100%

2

OK

:

OK

:

OK

MENU

OK

:

OK

OK

OK

Dans le canal sélectionné,

:S E L E C T I N T E R V A L

choisir l’intervalle à
configurer.

Sélectionner l’heure de
début de la rampe du lever

I N T 2

I N T 2

:

I N T 2

:

I N T 2

I N T 2

:

I N T 2

:

I N T 2

du luminaire (heure
ajustable entre 0 et 23).

Sélectionner la minute de
début de la rampe du lever
du luminaire (minute
ajustable entre 0 et 59).

Sélectionner l’heure de fin
du coucher de la rampe
(heure ajustable entre 0 et

23).

Sélectionner la minute de
fin du coucher de la rampe
(minute ajustable entre 0 et

59).

Sélectionner la duration de
la rampe du lever du
luminaire, en minutes
(ajustable entre 10 et 90).

Sélectionner la duration du
coucher de la rampe, en
minutes (ajustable entre 10
et 90).

Sélectionner l’intensité de
la lumière pendant
l’intervalle (ajustable entre
0 et 100).

E N A B L E I N T C H 1

YES

VÉRIFIEZ S’IL Y A UNE COLLISION DE TEMPS

ENTRE INTERVALLS DANS LE MÊME CANAL

:

I N T 2

Activer et désactiver
l’intervalle configuré
jusqu'à cette étape : UP
sélectionne YES pour
activer, DOWN sélectionne

NO pour désactiver.

S'il n'y a pas de collision En cas de collision

S U C C E S S F U L L Y

I N S E R T E D

APRÈS 1 SECONDE

C O N F I G U R A T I O N

E N D

E R R O R I N T E R V A L

O V E R L A P

S'il y a une collision avec
un autre intervalle du canal
sélectionné, tous les
paramètres de cet
intervalle sont enregistrés,
mais l’intervalle reste
inactif.

APRÈS 1 SECONDE

C O N F I G U R A T I O N

E N D

Fonction Storm

Simule dans le(s) luminaire(s) l’effet de tempête avec trois phases
différentes : Assombrissement (10min), Éclairs pseudo-aléatoires (30min)
et Retour à la normalité (10min). Il est seulement possible d’activer
/désactiver la fonction Storm par les applications mobiles Android ou iOS.
Activer cette fonction en effectuant un changement d’eau, peut favoriser la
reproduction de certaines espèces.

AVIS : La fonction Storm gère des éclairs de lumière intermittents qui peuvent
causer des symptômes ou des crises d'épilepsie par photosensibilité dans
certaines personnes.

Fonction Reset (Restauration des paramètres d'usine du contrôleur)

ATTENTION : La procédure décrite dans le présent paragraphe EFFACE

toutes les données des profils insérés par l’utilisateur.

Fin de la Configuration – Le
contrôleur retourne au
Menu Principal en
mémorisant les paramètres
configurés.

A Q U A T L A N T I S
L U M I N U S V 1

Appuyez sur OK + MENU

pour commencer le

procès de restauration

R E S E T C O N F I G ?

YES

UP ET DOWN POUR REGLER

OK (NO)2 SEG.

T I M E

1 6 : 4 3

Régler la Montre du Contrôleur

Débrancher le contrôleur. Reconnecter le contrôleur et suivre la procédure
suivante :

1 SEG.

OK (YES)

S U C C E S S F U L L Y

D O N E

A Q U A T L A N T I S
L U M I N U S V 1

2 SEG.

T I M E

1 6 : 4 3

APPUYEZ SUR OK pour commencer le procès de réglage de la montre

T I M E

1 6 : 4 3

1 SEG.

4 SEG.

1 6 C H 1 O N: :

4 3

UP ET DOWN POUR REGLER

OK

I N S E R T H O U R : M I N

1 6 : 4 3

C H 2M O D E A U T O F F::

MENU PRINCIPAL

FR

10

Recyclage

Éliminer le produit conformément les lois en vigueur. Informez-vous avez
les autorités compétentes. Protéger l'environnement.

Garantie

Aquatlantis garantit les produits Tecatlantis dans les limites établies par la
présente clause et conformément aux dispositions légales en vigueur. La
garantie est valable pour une période de 24 mois, à compter de la date
d'achat, uniquement pour les défauts de fabrication du produit. Elle n’est
pas applicable dans les cas de négligence ou mauvaise utilisation. En cas de
défaut, seulement la réparation ou le remplacement des pièces
endommagées peuvent être considérés, à l'exception des demandes
d'indemnisation pour les dommages résultant des autres biens et/ou des
individus. Les frais d'expédition du produit défectueux sont à la charge du
client. Dans le cas où la garantie s'applique, doit joindre au produit ce
certificat de garantie et la preuve d'achat.

ENGLISH

LUMINUS – Intelligent Controller

For LED light units

Thank you for buying this product. This product has undergone a rigorous
manufacturing process. Please, before installation, make sure that all the
components of this product are in the package and undamaged. For more
information, visit our website www.aquatlantis.com.

EN

11

TO ENJOY ALL THE FEATURES OF THIS PRODUCT,

DOWNLOAD THE LUMINUS APP AVAILABLE FOR ANDROID AND IOS.

Features

- Two independent channels (max. 5A per channel);

- 4 intervals for each channel, for creating the effect of sunset, sunrise,
daylight and moonlight phases.

- Adjust the light intensity (0 to 100%);

- Fade-in and fade-out variables between 10 and 90 minutes;

- Storm ambiance simulation;

- Supply voltage between 12V and 24V;

- Memorization of the programmed parameters in case of power failure. If
the failure is greater than 24h, only the time is lost;

- Interaction with the mobile App for Android and iOS devices;

- Compatible with all Tecatlantis products.

Technical Specifications

Technical Specifications

Independent Channels -

Input 1 (ø2,1mm)

Output 1 (ø2,1mm)

Input 2 (ø2,1mm)

Output 2 (ø2,1mm)

Min.

12

0.2

0.2

0

0
0
0

0
0

Max.

2

24

5

24

5

24

5

24

5

Unit

V (DC)

A

V (PWM)

A

V (DC)

A

V (PWM)

A

Luminus Controller Interface

Available keys: MENU | OK | UP ( ) | DOWN ( )

Fig. 1 - Luminus Controller Console Interface

Wiring Diagram of the Luminus Controller

For the controller to work properly, it must be applied a voltage between
12V DC and 24V DC in the Input 1 (IN) (described in Figure 1).
The two channels of the controller work independently, and it can be
applied in the Input 1 (IN) a voltage different from the voltage applied in the
Input 2 (IN). The maximum value of the voltage of the Output 1 (OUT) is the
voltage applied in the Input 1 (IN). The maximum value of the Output 2
(OUT) is the voltage applied in the Input 2 (IN).

ex.
EASY LED
UNIVERSAL

2.0

Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket
CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A

Fig. 2 - Wiring Diagram of the Luminus Controller

Installation and Safety Instructions

- Always protect the power supply from the electric current before any
installation or maintenance of your controller.

- While installing the controller, make sure there is enough space on the
sides to connect the power supply and the lamps.

- When the controller is positioned, connect the lamps to the controller
connecting them to the right connectors in the control unit.

- Once assembled and connected according to the instructions, you can
connect to the mains.

- WARNING! The Luminus controller is not waterproof. Do not install above
the aquarium or in any position where it can accidentally fall in water, or
touch water.

- Do not use the device if it is damaged, does not work correctly, fall or touch
water.

- Do a “drip loop” with the cable to avoid water from running through the
cable and touch the Luminus controller.
WARNING! The current of the transformer must correspond to the current
required by the luminaires. For example: For two luminaires of 2.5A each, a
5A transformer is required.

- Do not disassemble the controller. This action invalidates the warranty.

- The Luminus controller does not need any maintenance. However, you
can clean it with a soft and damp cloth.

Controller Operating Mode

The controller allows two different operating modes:

- In manual mode, the user can turn on and off manually the lighting
system(s).

EN

12

- In automatic mode, the controller offers each one of the 2 channels the

123

4

possibility of configuring up to 4 intervals.
An operating interval is the connection time of the luminaire, which has a
fade-in ramp, a period of constant light intensity and a fade-out ramp. A
profile is a set consisting of 1 to 4 operating intervals.
The operation intervals, when the user configures them, can never be
validated in case of a time collision between them. For each validated
interval, the following parameters are defined:

- Status: Active or inactive;

- Hour and minute of the beginning of fade-in or fade-out ramp;

- Duration of the fade-in or fade-out ramp (10 to 90 minutes);

- Light intensity percentage (0 to 100%).

100%

1

50%

0%

00h 23:59h12h

2

3

4

Fig. 3 - Operating time diagram

Device Setup

Main Menu Keys:

- The MENU key allows entering the submenus of the channels.

- The OK key allows selecting the manual operating mode (MAN) or the
automatic operating mode (AUT).

- If the controller is in automatic mode, the UP key allows activating and

EN

deactivating the configurations of the channel 1. If the controller is in
manual mode, it allows connecting and disconnecting the channel 1.

13

- If the controller is in automatic mode, the DOWN key allows activating and
deactivating the configurations of the channel 2. If the controller is in
manual mode, it allows connecting and disconnecting the channel 2.

Operating Interval Setup

1 6 C H 1 O N: :

4 3

C H 2M O D E A U T O F F::

MENU

1

OK

2

OK

T I M E O N C H 1

1 6 : 4 3

T I M E O N C H 1

1 6 : 4 3

:

I N T 2

OK

:

I N T 2

OK

In the Main Menu, press the
MENU key.

Select the channel to

:S E L E C T C H A N N E L

configure, using the UP and
DOWN keys.

In the selected channel,

:S E L E C T I N T E R V A L

select the interval to
configure.

Select the hour to start the
fade-in ramp of the
luminaire (hour adjustable
from 0 to 23).

Select the minute to start
the fade-in ramp of the
luminaire (minute
adjustable from 0 to 59).

CHANNEL 1
CHANNEL 2

T I M E O F F C H 1

1 6 : 5 3

T I M E O F F C H 1

1 6 : 5 3

R A M P O N C H 1

1 6 M I N

R A M P O F F C H 1

1 6 M I N

L U M I N O S I T Y C H 1

100%

E N A B L E I N T C H 1

YES

CHECK IF THERE IS A TIME COLLISION BETWEEN

:

I N T 2

MENU

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

INTERVALS IN THE SAME CHANNEL

Select the hour to finish the
fade-out ramp (hour
adjustable from 0 to 23).

Select the minute to finish
the fade-out ramp of the
luminaire (hour adjustable
from 0 to 59).

Select the duration of the
fade-in ramp of the
luminaire, in minutes
(adjustable from 10 to 90).

Select the duration of the
fade-out ramp, in minutes
(adjustable from 10 to 90).

Select the light intensity
during the interval
(adjustable from 0 to 100).

Activate or deactivate the
configured interval until
this step: UP selects YES to
active, DOWN selects NO to
deactivate.

If there is no collision In case of collision

S U C C E S S F U L L Y

I N S E R T E D

E R R O R I N T E R V A L

O V E R L A P

EN

14

AFTER 1 SECOND

C O N F I G U R A T I O N

E N D

AFTER 1 SECOND

C O N F I G U R A T I O N

E N D

Storm Function

Simulates in the luminaires the effect of a storm with three different phases:
Darkness (10min), Pseudo random flashes (30min) and Back to normality
(10min). It is only possible to activate/deactivate the Storm function
through the mobile Apps for Android and iOS. Activate this function while
changing the water of the aquarium can produce breeding behavior in
certain species.

If there is a collision with
another interval of the
selected channel, all the
parameters of that interval
are saved, but the interval
stays inactive.

End of Setup – The
controller returns to the
Main Menu saving the
configured parameters.

WARNING : The Storm function produces flashing flashes that can cause
symptoms of epileptic seizures by photosensitivity in some people.

Reset Function (Reset of the controller factory settings)

ATTENTION: The procedure described in this point DELETES all profile data

entered in the controller by the user.

A Q U A T L A N T I S
L U M I N U S V 1

Press OK + MENU

to start the

reset process

R E S E T C O N F I G ?

YES

UP AND DOWN TO ADJUST

OK (NO)2 SEC.

T I M E

1 6 : 4 3

1 SEC.

OK (YES)

S U C C E S S F U L L Y

D O N E

Set the Controller Clock

Turn off the controller. Reconnect the controller and do the following:

A Q U A T L A N T I S
L U M I N U S V 1

EN

2 SEC.

15

T I M E

1 6 : 4 3

PRESS OK to start the Controller Clock Setting Up

T I M E

1 6 : 4 3

1 SEC.

4 SEC.

1 6 C H 1 O N: :

4 3

MENU PRINCIPAL

UP AND DOWN TO ADJUST

OK

I N S E R T H O U R : M I N

1 6 : 4 3

C H 2M O D E A U T O F F::

Disposal

Dispose the product in accordance with the laws in force. Check with legal
authorities. Protect the environment.

Warranty

Aquatlantis ensures the product within the limits of the present clause and
of the current legal regulation. This warranty is applied for 24 months from
purchase only against any manufacturing faults. No compensation for any
damage or loss will be granted. Any damage that occurs due to a misuse of
the product or any of its parts invalidates the warranty. The returning cost
of the faulty product is to be borne by the purchaser. In case of claiming
your rights under the warranty, take the faulty product to the shop along
with this certificate duly completed and the purchase receipt.

ESPAÑOL

LUMINUS – Controlador inteligente

Para pantallas LED

Gracias por su compra.
Este producto ha pasado por un proceso de fabricación muy riguroso. Por
favor, antes de utilizarlo, certifíquese que todos los componentes están en el
embalaje y en perfectas condiciones.

Para más informaciones, visite nuestro sitio web www.aquatlantis.com.

PARA APROVECHAR TODAS LAS FUNCIONALIDADES DE ESTE PRODUCTO,

DESCARGUE LA APLICACIÓN LUMINUS DISPONIBLE PARA ANDROID Y iOS.

Características

- Dos canales independientes (max. 5A por canal);

- 4 intervalos para cada canal, para crear el efecto del día y de la noche
(fases de la luna), del nacer y de la puesta del sol;

- Ajuste del intensidad de la luz (0 al 100%);

- Amanecer y anochecer variables entre 10 y 90 minutos;

- Simulación de un ambiente de tormenta (función Storm);

- Tensión de alimentación entre 12V y 24V;

- Memorización de los parámetros programados en caso de fallo de energía.
Si el fallo es superior a 24h, sólo se pierde la hora;

- Interacción con la aplicación móvil para dispositivos Android y iOS;

- Compatible con todos los productos Tecatlantis.

Especificaciones Técnicas

Especificaciones Técnicas

Canales independientes -

Input 1 (ø2,1mm)

Output 1 (ø2,1mm)

Input 2 (ø2,1mm)

Output 2 (ø2,1mm)

Interface Controlador Luminus

Teclas disponibles: MENU | OK | UP ( ) | DOWN ( )

Min.

12

0.2

0.2

0

0
0
0

0
0

Max.

2

24

5

24

5

24

5

24

5

Unidad

V (DC)

A

V (PWM)

A

V (DC)

A

V (PWM)

A

ES

16

Fig. 1 - Interface de la Consola del Controlador Luminus

Esquema de Conexiones del Controlador Luminus

Para que el controlador funcione adecuadamente, es necesario que en la
Entrada 1 (IN) (descrita en la Figura 1) sea aplicada una tensión entre 12V DC
y 24V DC.
Los dos canales del controlador funcionan de modo independiente,
pudiendo aplicarse en la Entrada 1 (IN) una tensión diferente de la tensión
aplicada en la Entrada 2 (IN). El valor máximo de tensión de la Salida 1
(OUT) es la tensión aplicada en la Entrada 1 (IN). El valor máximo de tensión
de la Salida (OUT) es la tensión aplicada en la Entrada 2 (IN).

Input/Output: 12VDC to 24VDC, Ø2.1 DC Socket

123

4

CH1: INPUT/OUTPUT max. 5A; CH2: INPUT/OUTPUT max. 5A

Fig. 2 - Esquema de Conexiones del Controlador

Instrucciones de Instalación y Seguridad

- Proteger siempre la fuente de alimentación de la corriente eléctrica antes
de cualquier instalación o manutención del controlador.

- Al instalar el controlador, verifique si hay espacio suficiente en las laterales
para conectar la fuente de alimentación y las pantallas.

- Cuando el controlador está posicionado, conecte las pantallas al
controlador conectándolas a los conectores correctos en la unidad de control.

- Después de montado y conectado de acuerdo con las instrucciones,
puede ligar a la corriente eléctrica.

- AVISO: El controlador Luminus no es resistente al agua. No instalar por
cima del acuario o en cualquier posición donde pueda caer
accidentalmente en el agua, o entre en contacto con el agua.

- No utilizar el aparato si está dañado, no funcionar correctamente, caer o si
entró en contacto con el agua.

- Hacer un “bucle de goteo” en la clavija para evitar que el agua siga por el
cable y entre en contacto con el controlador Luminus.
¡ATENCIÓN! La intensidad de la corriente del transformador tendrá que
corresponder a la intensidad de la corriente necesaria para las pantallas.

ES

Por ejemplo: Para dos pantallas de 2,5A cada, es necesario un trasformador
de 5A.

17

- No desmontar el controlador. Esta acción anula la garantía.

- El controlador Luminus no necesita de manutención. Sin embargo, podrá
limpiarlo con un paño suave y húmedo.

Modo de Funcionamiento del Controlador

El controlador permite dos modos de funcionamiento:

- En modo manual, el utilizador puede encender y apagar manualmente
el(los) sistema(s) de iluminación.

- En modo automático, el controlador ofrece a cada uno de los 2 canales la
posibilidad de configurar hasta 4 intervalos.
Un intervalo de funcionamiento es el periodo de tiempo de
encendimiento de la pantalla, que contiene una rampa de amanecer, un
periodo de intensidad de luz constante y una rampa de anochecer. Un
perfil es un conjunto formado por 1 a 4 intervalos de funcionamiento.
Los intervalos de funcionamiento, en el momento en que el utilizador los
configura, nunca podrán ser validados caso haya una colisión temporal
entre ellos. Para cada intervalo validado, se definen los siguientes
parámetros:

- Estado: activo o inactivo;

- Hora y minuto de inicio del amanecer o anochecer de la rampa;

- Duración de la rampa de amanecer o anochecer (10 a 90 minutos);

- Porcentaje de la intensidad de luz (0 a 100%).

100%

1

50%

0%

00h 23:59h12h

2

3

4

Fig. 3 - Diagrama de tiempo de funcionamiento

ex.
EASY LED
UNIVERSAL

2.0

CHANNEL 1
CHANNEL 2

Configuración del Aparato

Teclas del Menu Principal:

- La tecla MENU permite entrar en los submenús de los canales.

- La tecla OK permite seleccionar el modo de funcionamiento manual
(MAN) o el modo de funcionamiento automático (AUT).

- Si el controlador está en modo automático, la tecla UP permite activar y
desactivar las configuraciones del canal 1. Si el controlador está en modo
manual, permite encender o apagar el canal 1.

- Si el controlador está en modo automático, la tecla DOWN permite activar
o desactivar las configuraciones del canal 2. Si el controlador está en modo
manual, permite encender o apagar el canal 2.

Configurar Intervalo de Funcionamiento

1 6 C H 1 O N: :

4 3

C H 2M O D E A U T O F F::

MENU

1

OK

2

OK

T I M E O N C H 1

1 6 : 4 3

T I M E O N C H 1

1 6 : 4 3

T I M E O F F C H 1

1 6 : 5 3

T I M E O F F C H 1

1 6 : 5 3

R A M P O N C H 1

1 6 M I N

R A M P O F F C H 1

1 6 M I N

L U M I N O S I T Y C H 1

MENU

100%

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

:

I N T 2

OK

En el Menu Principal,
presione la tecla MENU.

Seleccionar el canal a

:S E L E C T C H A N N E L

configurar, utilizando las
teclas UP y DOWN.

Dentro del canal

:S E L E C T I N T E R V A L

seleccionado, seleccionar el
intervalo a configurar.

Seleccionar la hora para
empezar la rampa del
amanecer de la pantalla
(hora ajustable entre 0 y 23).

Seleccionar el minuto para
empezar la rampa del
amanecer de la pantalla
(min. ajustable entre 0 y 59).

Seleccionar la hora en que
termina la rampa del
anochecer de la pantalla
(hora ajustable entre 0 y 23).

Seleccionar el minuto en que
termina la rampa del
anochecer de la pantalla
(min. ajustable entre 0 y 59).

Seleccionar la duración de
la rampa del amanecer de
la pantalla, en minutos
(ajustable entre 10 y 90).

Seleccionar la duración de
la rampa del anochecer de
la pantalla, en minutos
(ajustable entre 10 y 90).

Seleccionar la intensidad
de la luz durante el
intervalo (ajustable entre 0
y 100).

ES

18
