W91.40.625-P

AQUA

Original Gebrauchsanweisung

Original installation and operating manual

Instructions de montage et d‘utilisation originales

AQUA Plus Timer OKU

Umwälzpumpen, selbstansaugend

Swimming pool lter circulation pumps, self-priming

Pompes de circulation, auto amorҫantes

TECHNI

Page 2

Original Gebrauchsanweisung Seite 1

Umwälzpumpen, selbstansaugend

Original installation and operating manual Page 10

Swimming pool lter circulation pumps, self-priming

Instruction de montage et d‘utilisation originales

Pompes de circulation, auto-amorҫantes Page 10

Page 3

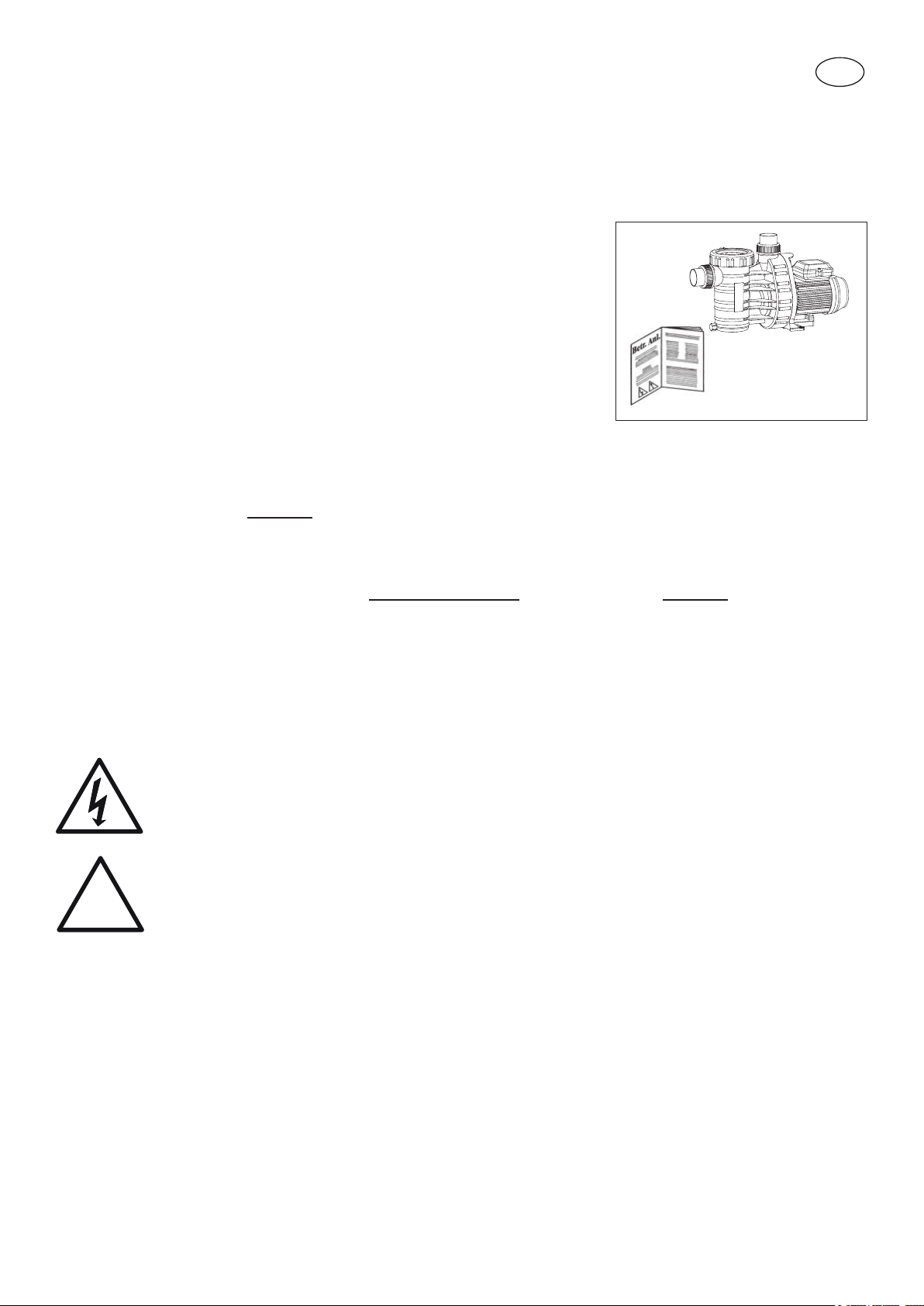

1. Allgemeines

AQUA TechniX GmbH, Neunkirchen am Sand

2. Sicherheitshinweise

Mögliche Fehlanwendungen

- Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.

- Betrieb der Pumpe außerhalb des Einsatzbereichs, der im

Pumpendatenblatt speziziert ist, z. B. zu hoher Systemdruck.

- Ö󰀨nen und Instandhalten der Pumpe durch nicht qualiziertes

Personal.

Diese Betriebsanleitung enthält Hinweise, die bei Aufstellung,

Inbetriebnahme, Betrieb und Wartung der Pumpe zu beachten sind.

Daher ist es wichtig, vor der Aufstellung der Pumpe, die Betriebsanleitung sorgfältig zu lesen und am Einsatzort der Maschine aufzubewahren. Die Betriebsanleitung muss jederzeit für das bedienende Personal verfügbar sein.

Diese Pumpe kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

W91.40.614-P

Sicherheitszeichen

Warnung - Elektrische Spannung

Gefahr - bei Nichtbeachtung der Vorschriften erhöht sich das

Risiko, dass Personen und/oder Sachen Schaden nehmen.

Restrisiken Herabfallende Teile

Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt. Beim Anhängen eines kompletten Pumpenaggregats können die Tragösen abbrechen.

- Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl motor- als auch pumpenseitig anhängen.

- Nur geeignete und technisch einwandfreie Hebezeuge und Lastaufnahmemittel verwenden.

- Nicht unter schwebenden Lasten aufhalten.

1 |

Page 4

Rotierende Teile

Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen.

- Alle Arbeiten nur bei Stillstand der Pumpe durchführen.

- Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.

- Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion

setzen.

Elektrische Energie

Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr. Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektrischen Schutzleiter zum

Stromschlag führen, z. B. Oxidation oder Kabelbruch.

• Sicherstellen, dass Schwimmbecken und Schutzbereich nach den regional geltenden Vorschriften

installiert, in Betrieb genommen und betrieben werden.

• Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen ergreifen:

- Anlage von der Spannungsversorgung trennen.

- Warnschild anbringen: „Nicht einschalten! An der Anlage wird gearbeitet.“

- Spannungsfreiheit prüfen.

• Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand prüfen.

Heiße Oberflächen

Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen. Dadurch besteht Verbrennungsgefahr.

- Motor im Betrieb nicht berühren.

- Vor Arbeiten an der Pumpe Motor erst abkühlen lassen.

Achtung

3. Allgemeine Hinweise

Es ist für einen sorgfältigen Transport zu sorgen. Bei der Zwischenlagerung sind hohe Luftfeuchtigkeit

und wechselnde Temperaturen zu vermeiden. Unsere Pumpe mit eingebauter Filtervorrichtung ist für das

Vorfiltrieren und Umwälzen des Schwimmbadwassers konzipiert. Von uns verwendete Kunststoff-Materialien, die mit dem Medium in Berührung kommen, sind überwiegend

aus verstärktem PP hergestellt. Die Wassertemperatur darf 40 (60) °C nicht überschreiten. Wir können keinerlei Haftung übernehmen, wenn unsere Montage- und Betriebsanleitung nicht beachtet

wird.

| 2

Page 5

W91.40.615-P

W91.40.018-P

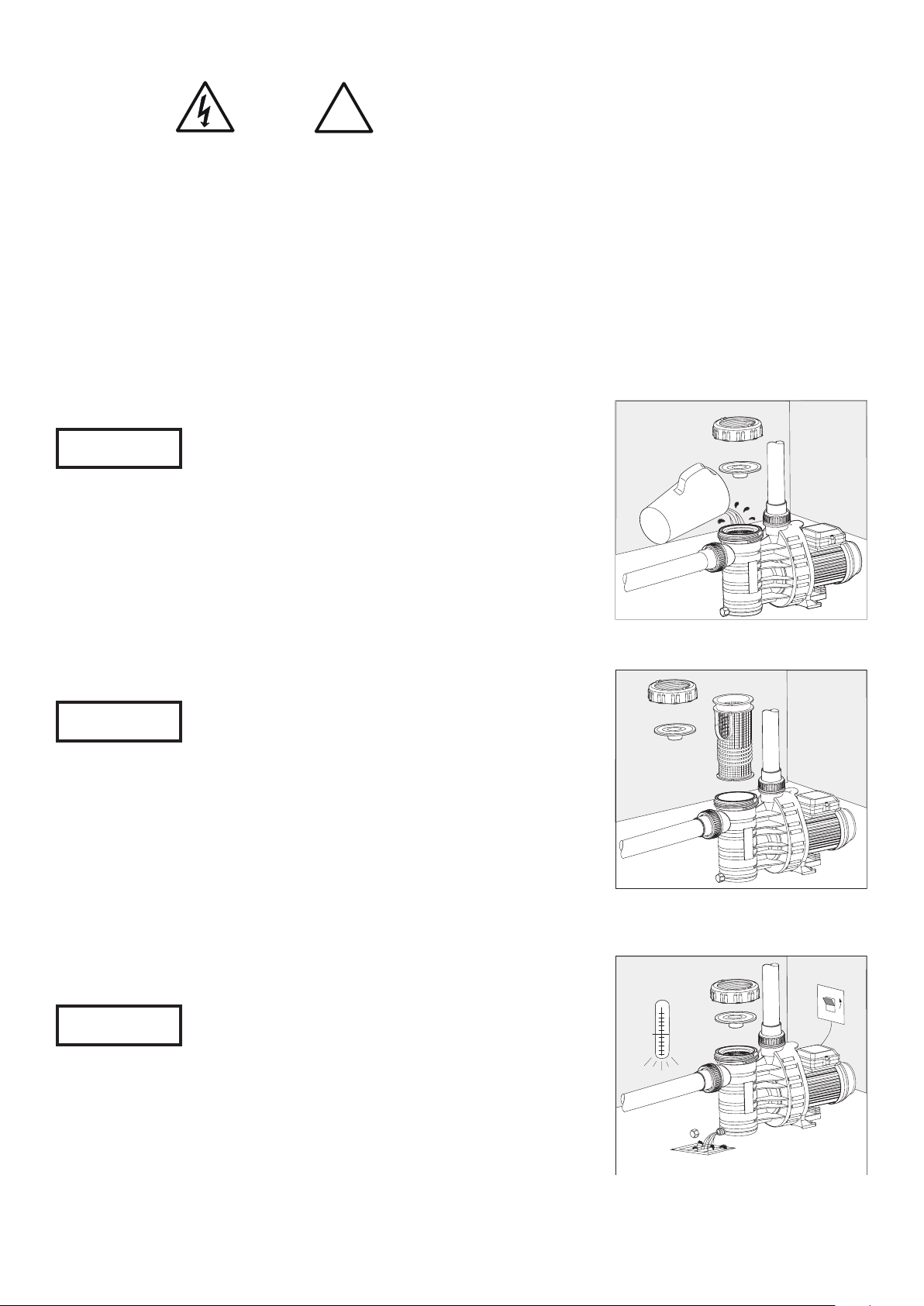

4. Montage

Achtung

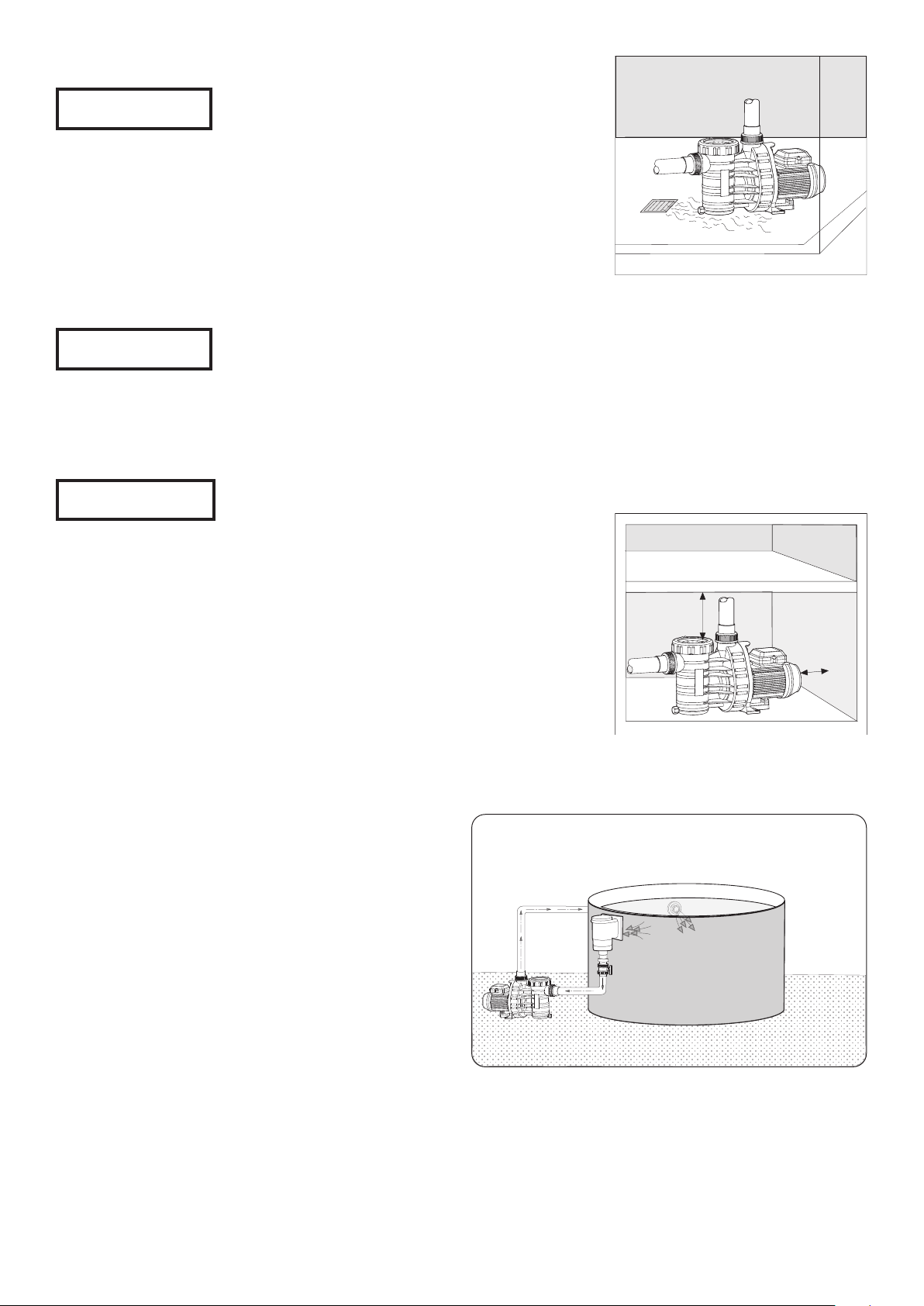

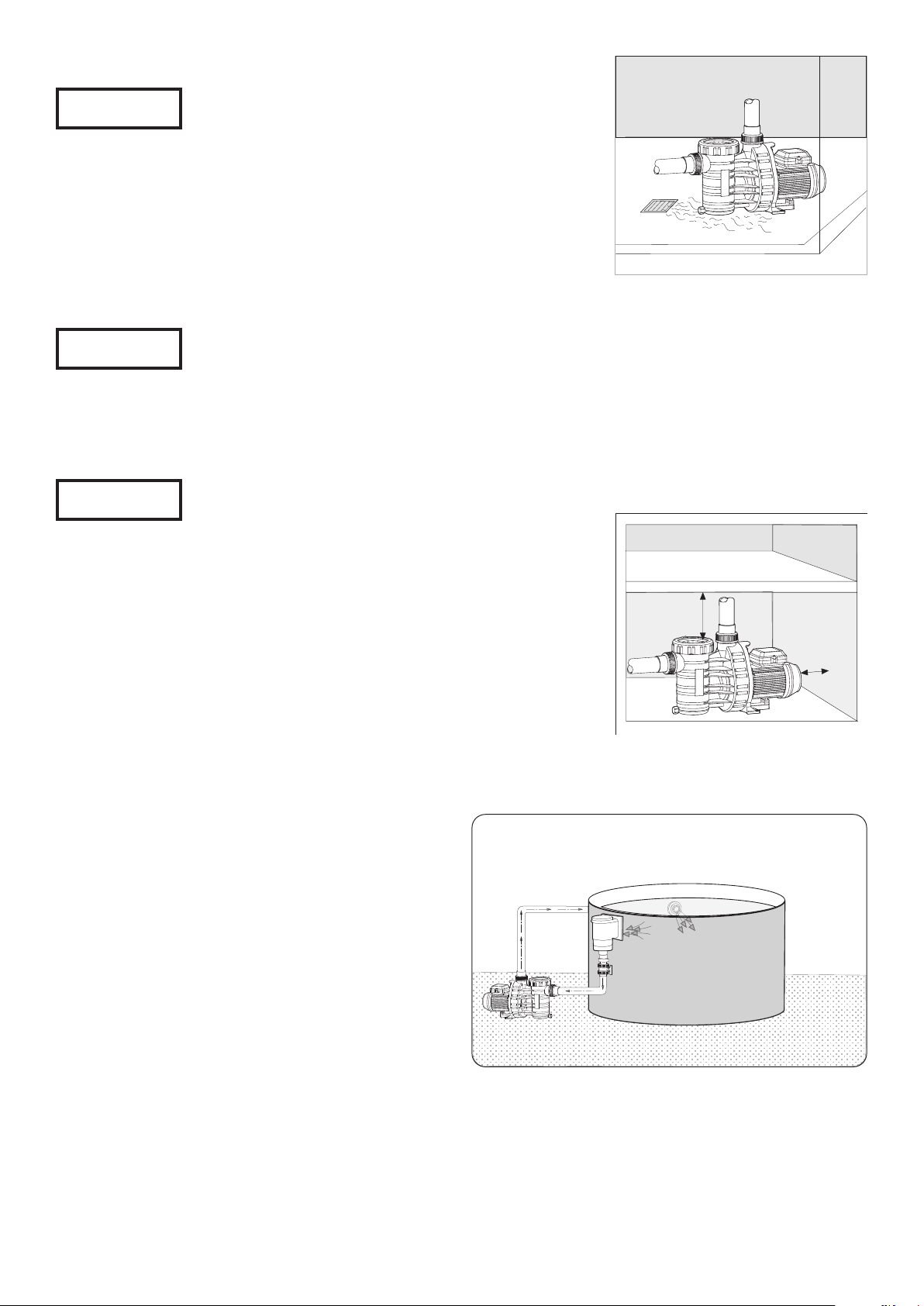

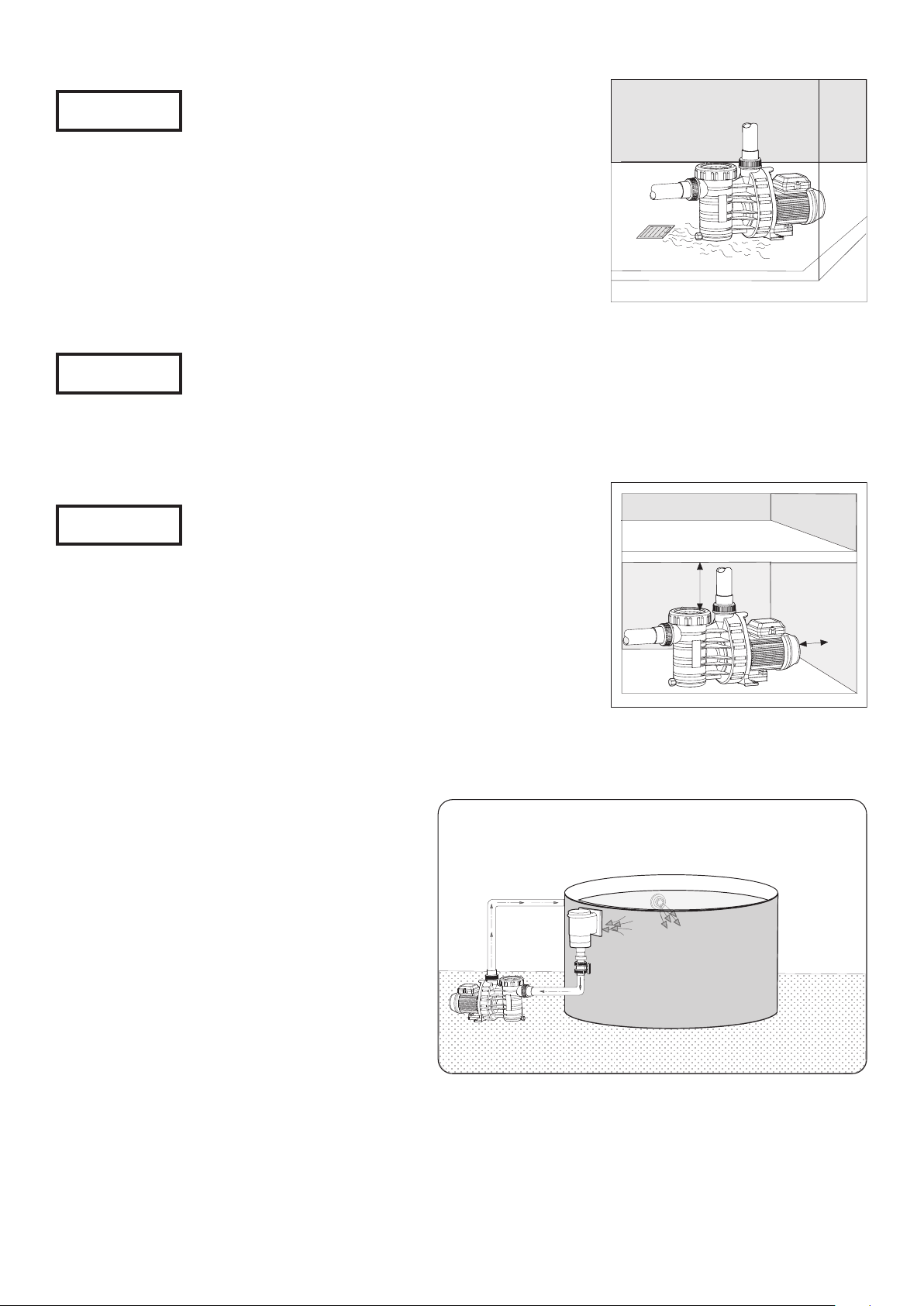

Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein.

Sollte die Pumpe in einem geschlossenen Raum aufgestellt werden,

muss ein Wasserablauf vorhanden sein.

Die Größe des Bodenablaufs richtet sich vor allem nach der Größe

des Schwimmbeckens, dem Umwälzvolumenstrom, aber auch nach möglichen Leckagen im Badewasserumwälzsystem.

Die Umgebungstemperatur darf 40 °C nicht überschreiten.

Achtung

Aufstellen im Servicebereich Die Aufstellung der Pumpe hat im Servicebereich, z. B. Betriebsraum, Schacht oder Gartenhaus, zu erfolgen.

Achtung

Durch geeignete Maßnahmen ist sicherzustellen, dass Körper- oder

Luftschall der Pumpe nicht in unzulässiger Weise die Umgebung

beeinträchtigen. Um einen Ausbau der Motoreinheit nicht zu

blockieren, befestigen Sie diese mit Schrauben, Gewinde oder

Dübel im Fundament. Bitte beachten Sie, dass ausreichend Abstand zwischen Motorlüfterhaube und Wand vorhanden ist, mindestens 50 mm. Es muss auch genüg end Platzreserve nach oben vorhanden

sein, mindestens 210 mm, um das Saugsieb ausbauen zu können.

Um den Saugweg so kurz wie möglich zu halten

und Füllverluste weitgehend zu vermeiden, ist die Pumpe horizontal und möglichst auf

Höhe oder unterhalb des Wasserspiegels

zu montieren. Die AQUA Plus Timer OKU ist eine selbstansaugende Pumpe und sollte

deshalb auf keinen Fall mehr als 2 m über dem Wasserspiegel montiert werden. Es ist auf Dichtigkeit der Saugleitung zu achten, denn

bei undichter Saugleitung saugt die Pumpe schlecht oder gar nicht an. Der Einbau von

Rückflussverhinderern und Absperrorganen

ist, je nach Art der Anlage und der Pumpe,

zu empfehlen. Die Verklebungen an Saugund Druckleitungen, benötigen eine längere Aushärtezeit (mindestens 12 Std.).

210

W91.40.617-P

3 |

Page 6

5. Netzanschluss

Elektroanschluss nur durch einen Fachmann! Vor Durchführung der Elektro- oder Wartungsarbeiten sind alle Teile spannungsfrei zu machen.

Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimmbecken und deren Schutzbereiche zulässig, die die DIN/VDE 0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehlerstromschutzschalter von

≤ 30 mA betrieben werden.

∆

Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist, die das Abtrennen vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet. Entsprechend der Norm müssen die Leitungstypen H05RN–F bzw. H07RN–F verwendet werden. Zusätzlich muss der zulässige Mindestquerschnitt entsprechend der Motorleistung und der Leitungslänge angepasst werden. Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten Wicklungsschutzkontakt.

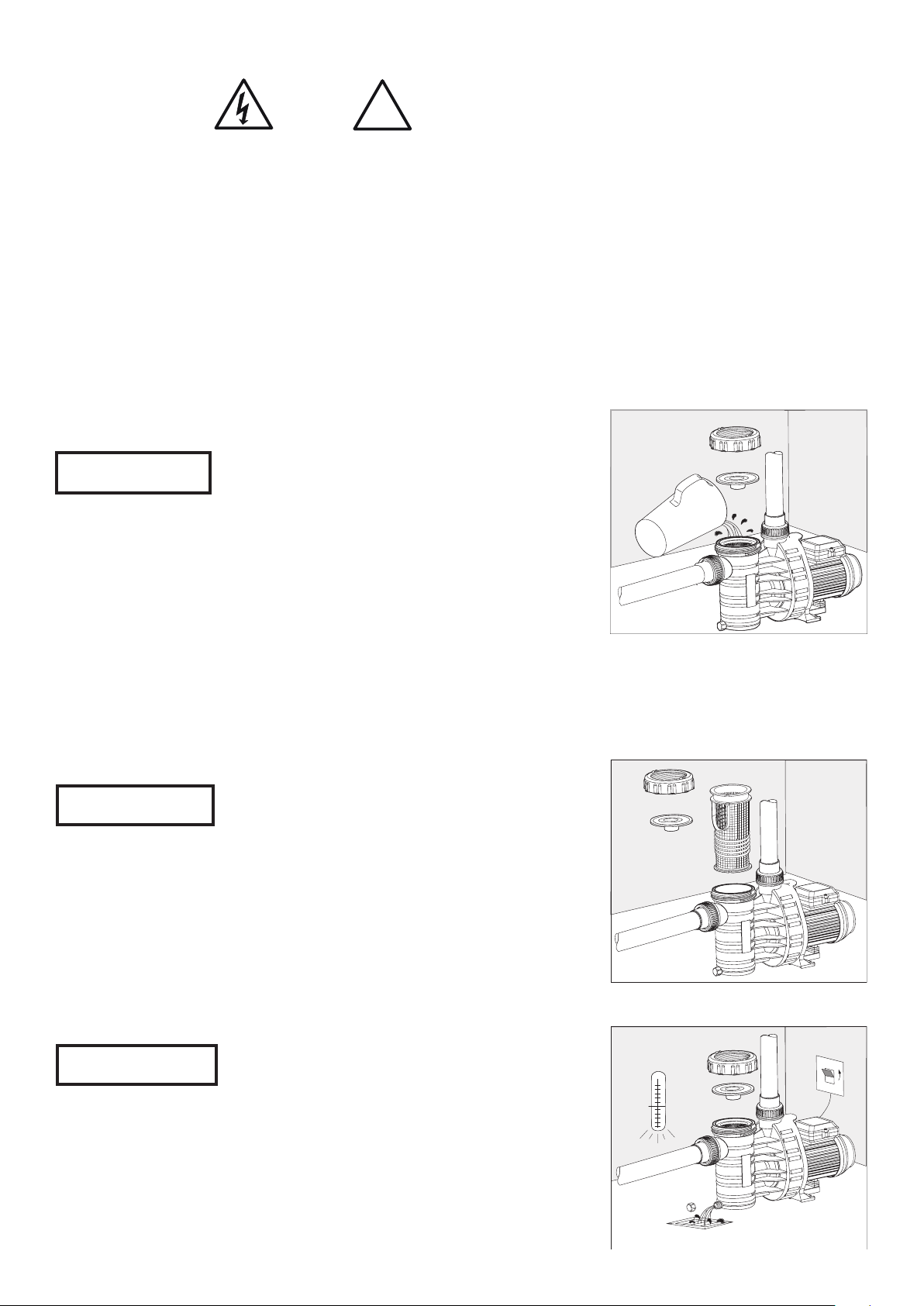

6. Erstinbetriebnahme

Achtung

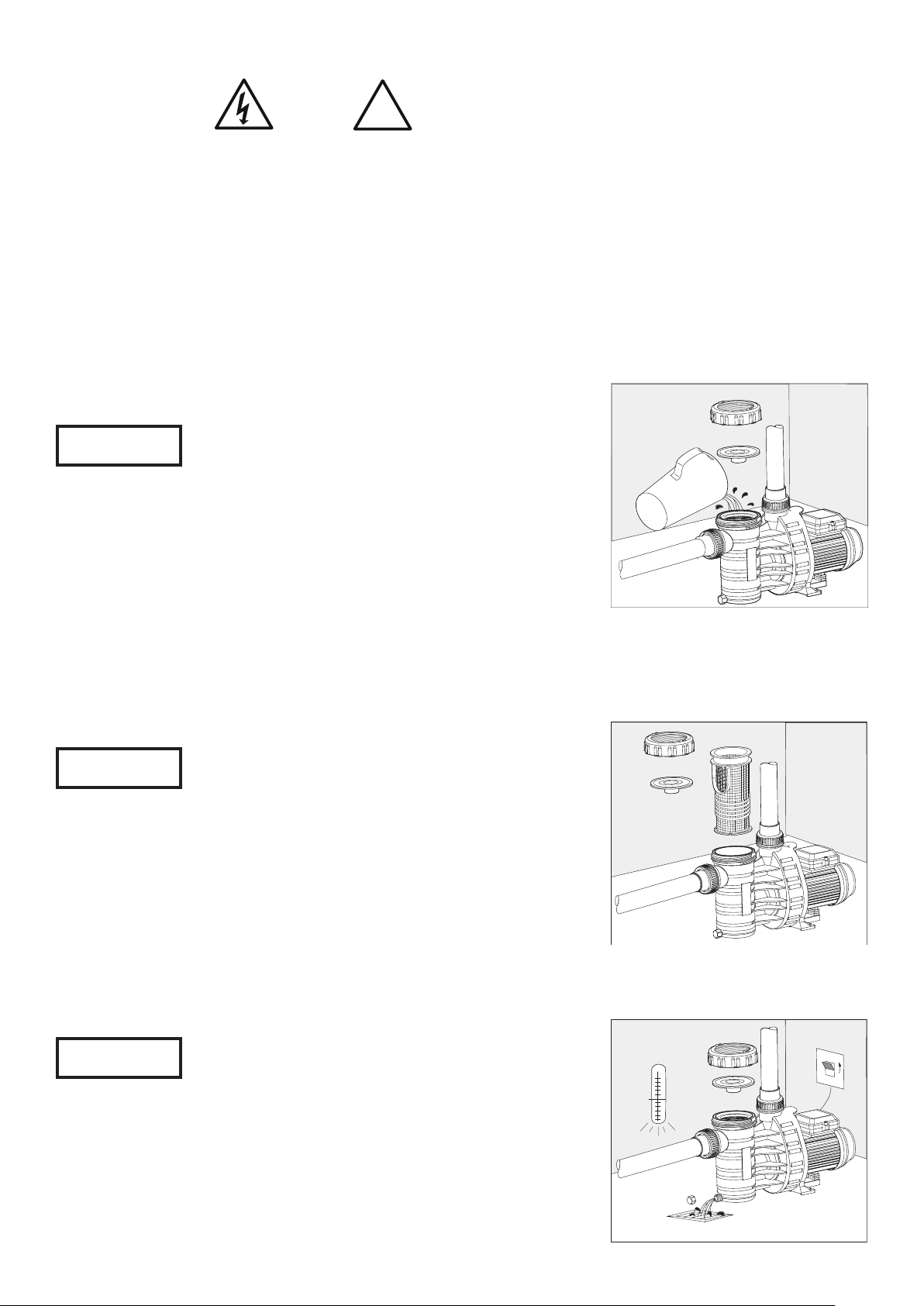

Schrauben Sie den Gewindering ab und heben den Klarsichteinsatz vom Gehäuse ab. Die Pumpe langsam bis zum Sauganschluss

mit Wasser füllen. Setzen Sie den Klarsichteinsatz wieder ein und schrauben den Gewindering mit Handkraft fest. Die Pumpe nicht

trocken laufen lassen! Auch nicht zur Drehrichtungskontrolle! Die eingebauten Absperrorgane in Saug- und Druckleitung müssen bei Betrieb völlig offen sein. Pumpe nie ohne Saugsieb betreiben. Achten

Sie vor Inbetriebnahme oder nach längerem Stillstand auf ein freies

Drehen der Pumpenwelle.

W91.40.619-P

7. Wartung

Achtung

Vor Durchführung der Wartungsarbeiten ist die Pumpe vom Stromnetz zu trennen. Bitte saug- und druckseitige Absperrorgane schließen. Wir empfehlen eine regelmäßige Reinigung des Saugsiebes. Bei verschmutztem oder vollem Filterkorb geht der Förderstrom der Pumpe zurück und es findet keine aus reichende Filtration statt. Sollte

die Anlage für längere Zeit nicht benutzt werden, ist eine vollständige Entleerung und Reinigung der Pumpe dringend zu empfehlen.

Wasserpegemittel, insbesondere in Tablettenform, dürfen nicht in das Pumpensaugsieb gelegt werden.

Achtung

Bei Frostgefahr ist die Pumpe rechtzeitig zu entleeren. Entleerung erfolgt durch die Verschlussschraube. Frostgefährdete Leitungen ebenfalls entleeren. Bei jeglichen Wartungsarbeiten ist

die Pumpe vom Stromnetz zu trennen.

+20 +10

W91.40.620-P

C°

-10

-20

OFF

W91.40.621-P

| 4

Page 7

W91.40.623-P

8. Reparaturen

Alle Reparaturen dürfen nur durch den autorisierten Kundendienst durchgeführt werden.

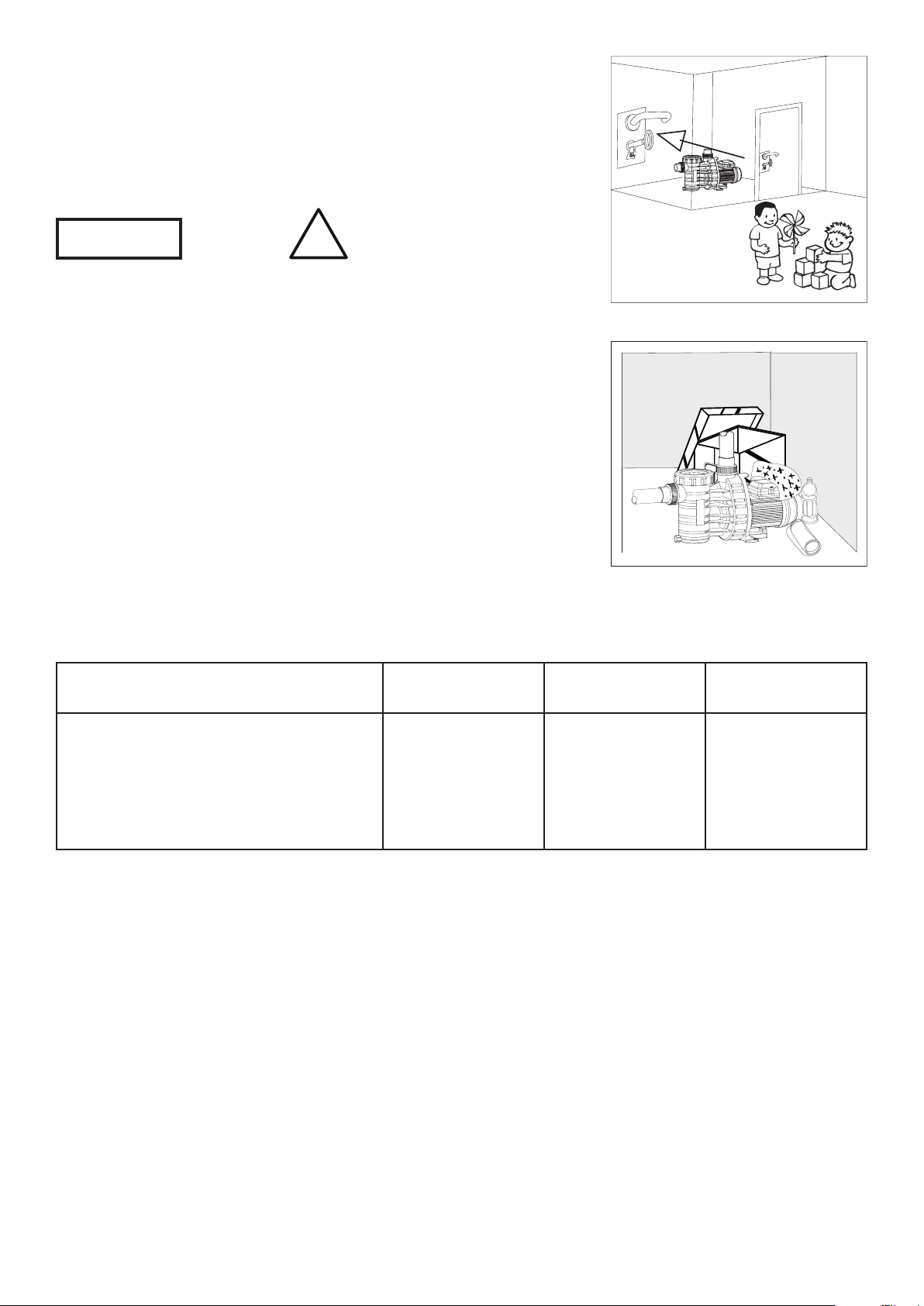

9. Empfehlung

Achtung

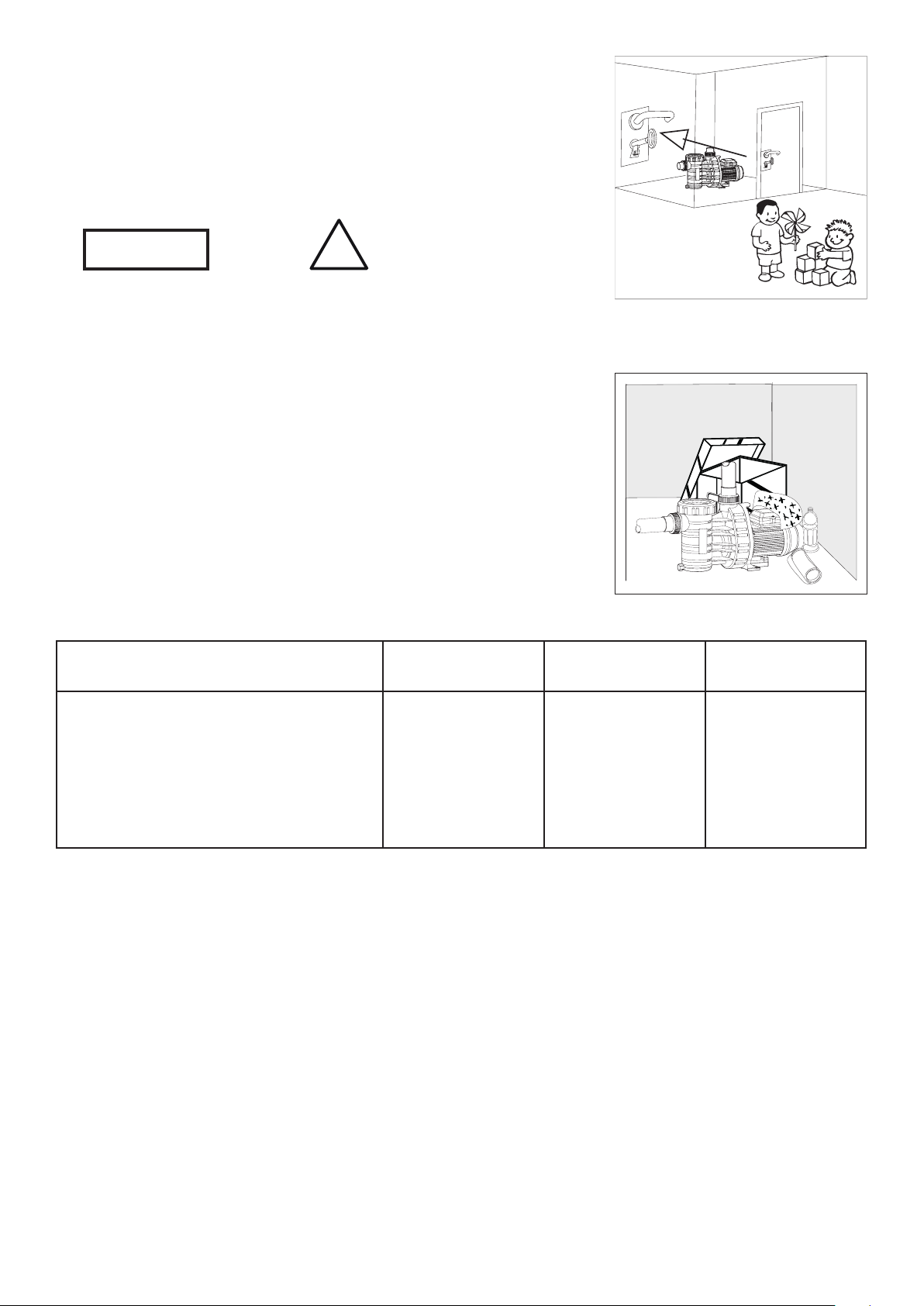

Pumpen nur in gut vor Kindern gesicherten und abgeschlossenen Räumen aufbauen.

Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungsort der

Pumpe muss trocken und gut belüftet sein. Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe

aufstellen.

10. Technische Daten

Technische Daten bei 50/60 Hz AQUA Plus 6

Timer OKU

Saug Sa / Druck Da d (mm) 50 / 50 50 / 50 50 / 50 Empf. Saug- / Druckleitung, PVC-Rohr, d 50 / 40 50 / 50 50 / 50

Leistungsaufnahme P Leistungsabgabe P

(kw) 1~ 230 V 0,45 0,60 0,69

(kw) 1~ 230 V 0,25 0,40 0,45

Nennstom (A) 1~ 230 V 2,30 2,70 3,20 Gewicht (kg) 6,70 7, 70 7,70

AQUA Plus 8

Timer OKU

AQUA Plus 11

Timer OKU

W91.40.622-P

Schutzart IP X5 Für Normspannung nach DIN IEC 60038 Wärmeklasse B/F und DIN EN 60034 (Eurospannung). Drehzahl (min-¹) ca. 2840 Geeignet für Dauerbetrieb bei 1~ 220 - 240 V Dauerschalldruckpegel dB(A) ≤ 70 Wassertemperatur (°C) max. 40 (60)*

Toleranzen ± 5%.

Gemessen mit Schallpegelmeßgerät nach DIN 45635.

Gehäuseinnendruck (bar) max. 2,5

* Erläuterung Wassertemperatur 40 (60) °C:

40 °C: gilt für maximale Wassertemperatur im Sinne des GS-Zeichens. (60 °C): Pumpe ist ohne Weiteres für eine max. Wassertemperatur von 60 °C einsetzbar/ausgelegt.

Technische Änderungen vorbehalten!

5 |

Page 8

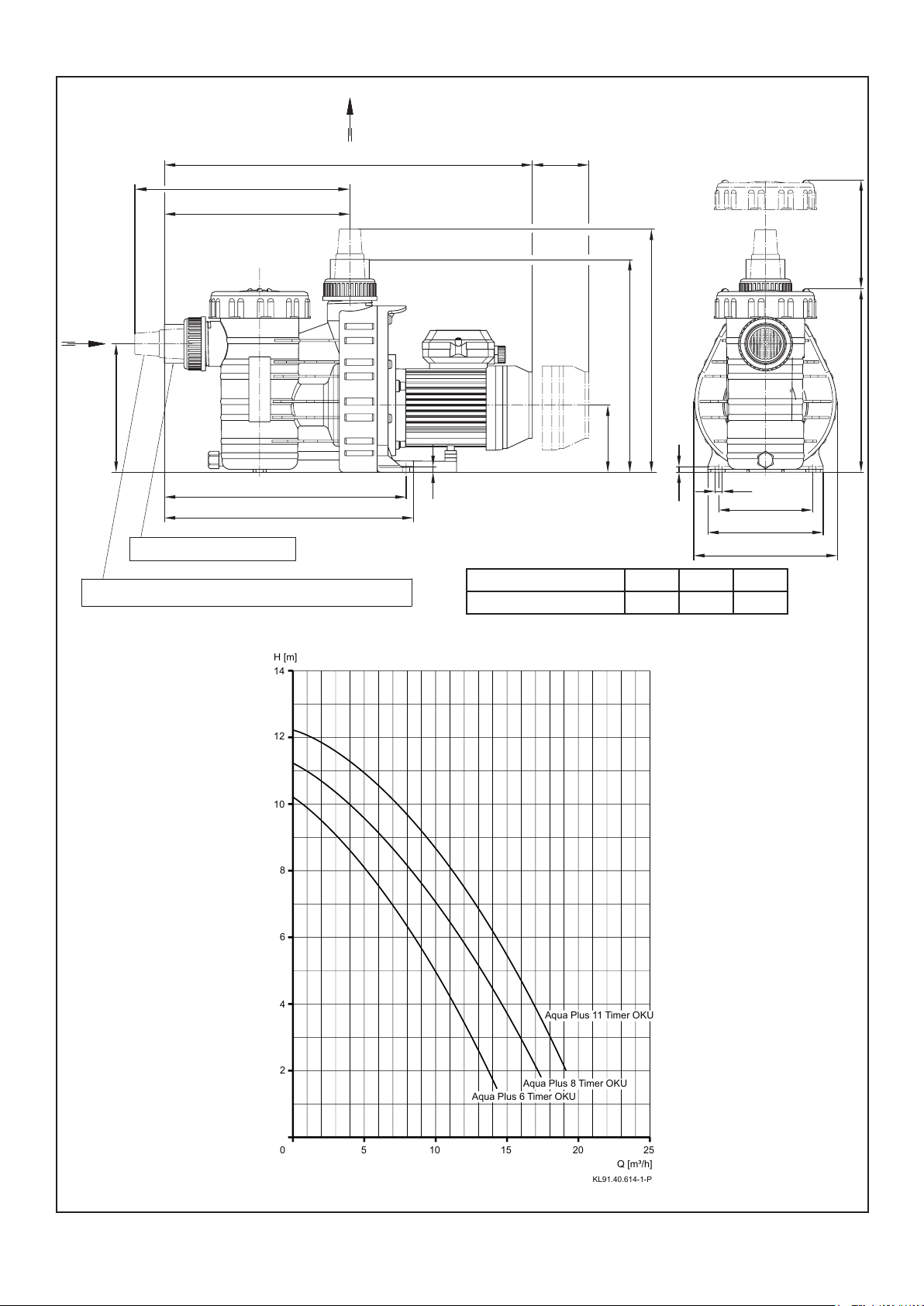

10. Technische Daten

0 5 10 15 20 25

H [m]

Q [m³/h]

KL91.40.614-1-P

Aqua Plus 6 Timer OKU

Aqua Plus 8 Timer OKU

Aqua Plus 11 Timer OKU

298

257

178

max. L

~120

~210

337

295

225

335

345

Bundbuchse d=50

Schlauchtülle für 1 / " bzw. 1 / " Schlauch

W91.40.625-1-P

Aqua Plus Timer OKU 6 8 11

Cillit Timer 80 110 140 max. L 506 511 511

max. L 495 510 510

130

160

200

Technische Änderungen vorbehalten!

| 6

Page 9

11. AQUA Plus Timer OKU

WG27.50.085-P

WG27.50.086-P

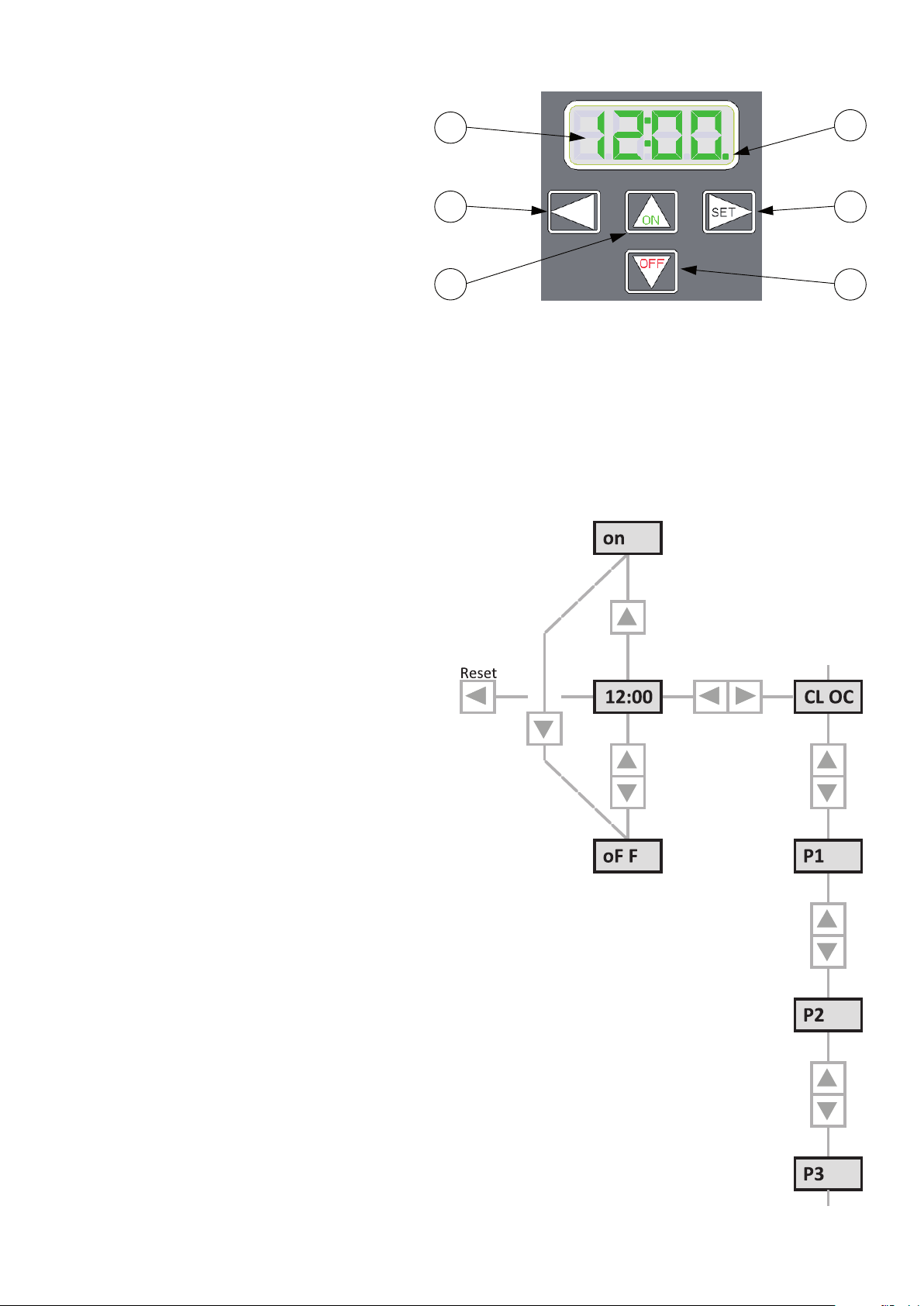

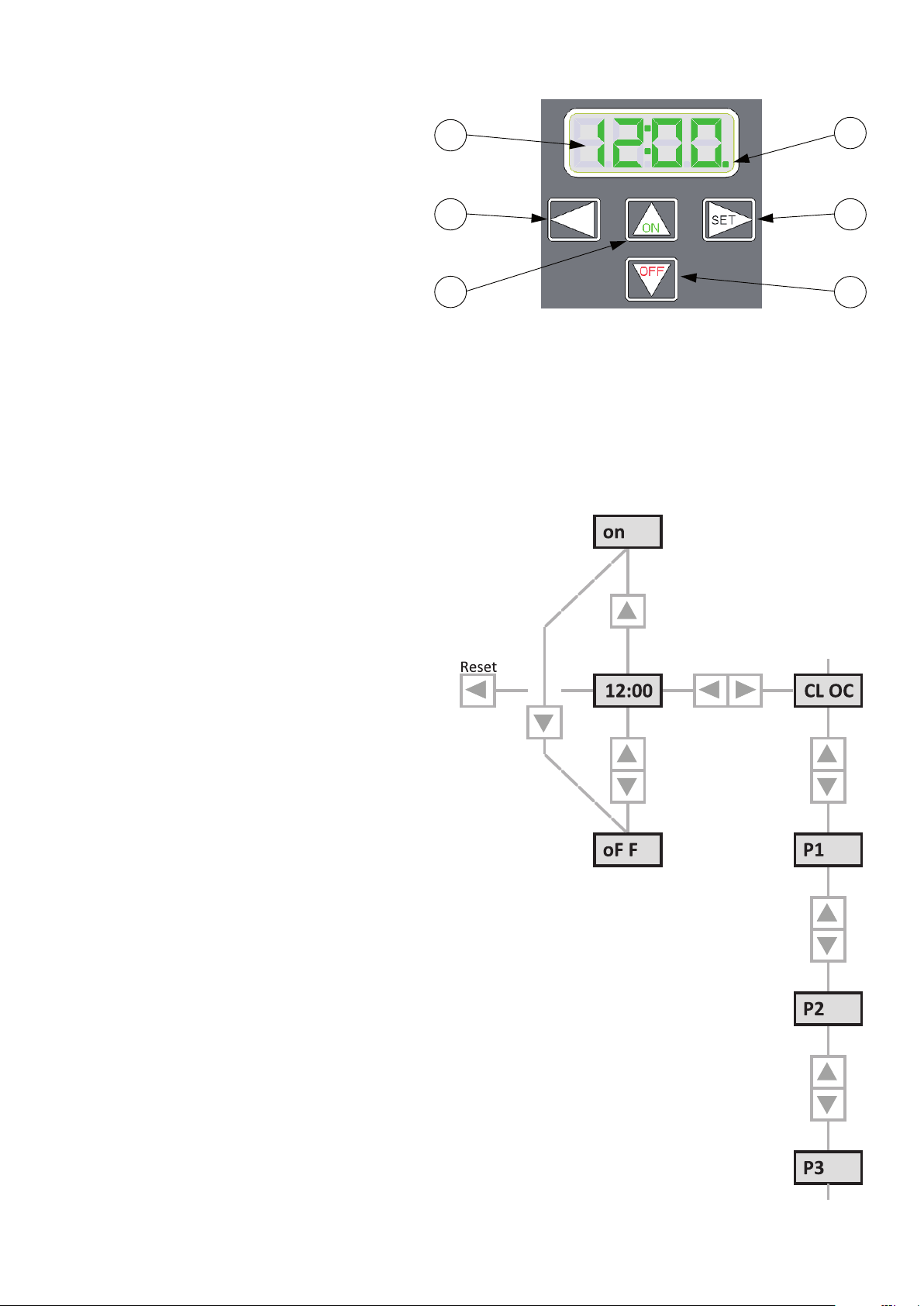

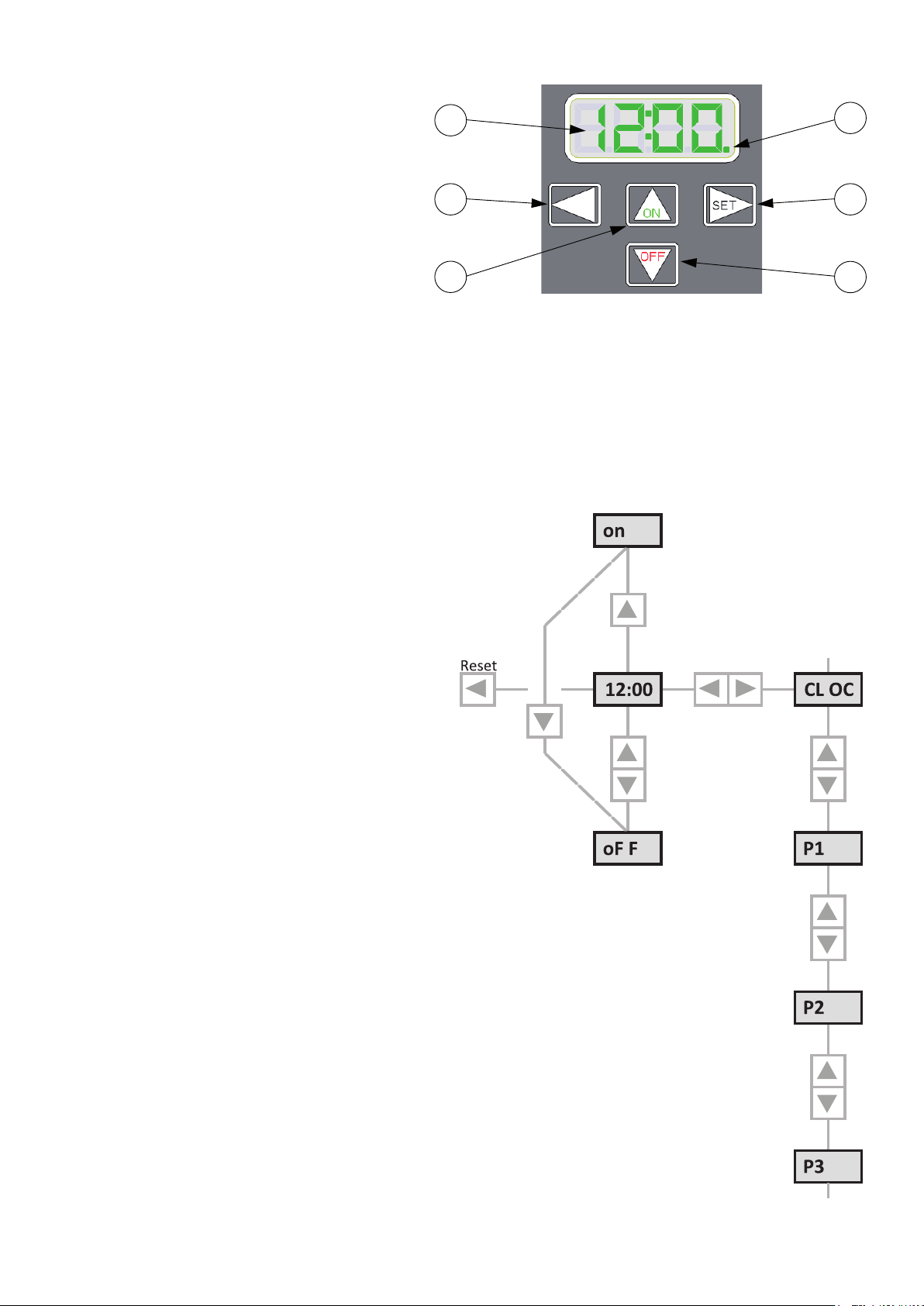

Bedienoberäche

(1) Display:

Zeigt die aktuelle Uhrzeit und den Zustand

der Pumpe an, schaltet sich im Programm-

modus nach 2 Minuten ohne Aktion ab.

(2) LED:

Zeigt den Zustand der Pumpe auch nach

abgeschalteten Display an, blinkt, wenn die

Spannungsversorgung hergestellt ist und leuchtet dauerhaft, wenn die Pumpe eingeschaltet ist.

(3) Taste "◄":

Um im Menü einen Schritt zurückzugehen.

(4) Taste "SET/►": Zum Speichern und Navigieren im Menü. (5) Taste "ON/▲": Zum dauerhaften Einschalten der Pumpe und zum Navigieren im Menü.

(6) Taste "OFF/▼":

Zum dauerhaften Ausschalten der Pumpe und zum Navigieren im Menü.

3 4

Zum Speichern der Uhrzeit im spannungs-

freien Zustand der Pumpe, ist im Inneren der Steuerung eine Pu󰀨erbatterie (Typ: CR2032)

verbaut worden. Diese Batterie muss ggf. nach mehrjährigem Betrieb ersetzt werden.

Bedienung

Im Startmenü gibt es die Möglichkeit, die

Pumpe mit der Taste "ON /▲" dauerhaft ein-, bzw. mit der Taste "OFF/▼" dauerhaft auszuschalten. Im ausgeschalteten Zustand wird durch einmaliges Betätigen der Taste "▲" der Pro-

grammmodus aktiviert. Es wird die Uhrzeit

angezeigt. Durch eine weitere Betätigung wird die Pumpe dauerhaft eingeschaltet.

Im Programmmodus schaltet sich die Pumpe

nach Programmvorgabe selbständig ein und aus. Durch Drücken der Taste "SET/►" gelangt man ins Einstellungsmenü. Dort gibt es die

Möglichkeit, die Uhrzeit und die Programme

P1 bis P3 einzustellen. Durch ein- oder mehrmaliges Betätigen der Taste "◄", kommt man immer wieder zurück ins Startmenü.

7 |

Page 10

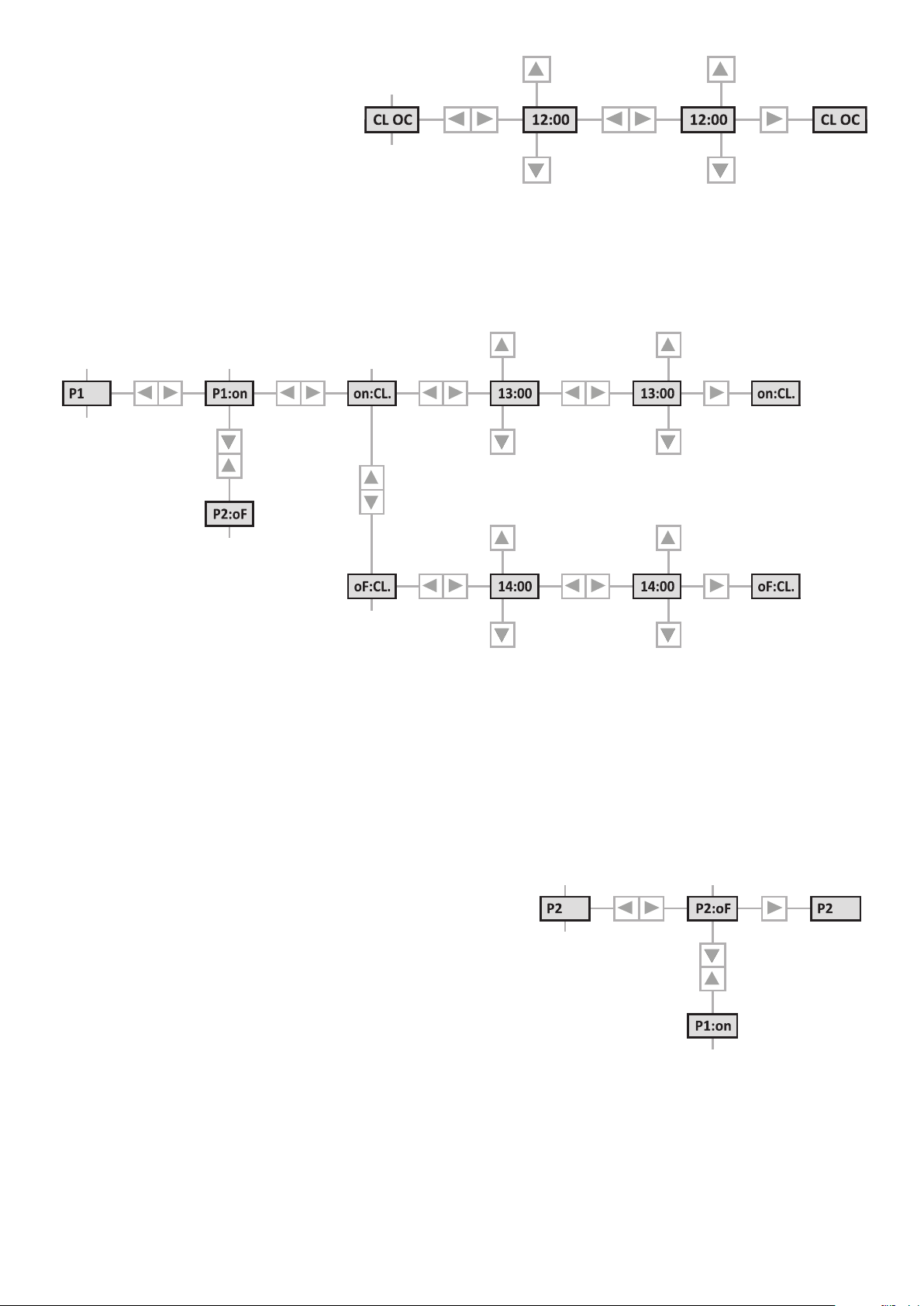

Einstellen der Uhrzeit

WG27.50.087-P

WG27.50.088-P

Im Einstellungsmenü den Punkt

"CLOC" auswählen und mit "SET/►"

bestätigen, um die aktuelle Uhrzeit

einzustellen. Zuerst wird die Stunde mit den Tasten "▲▼" eingestellt und mit "SET/►" gespeichert. Anschließend die Minuten nach dem gleichen Prinzip.

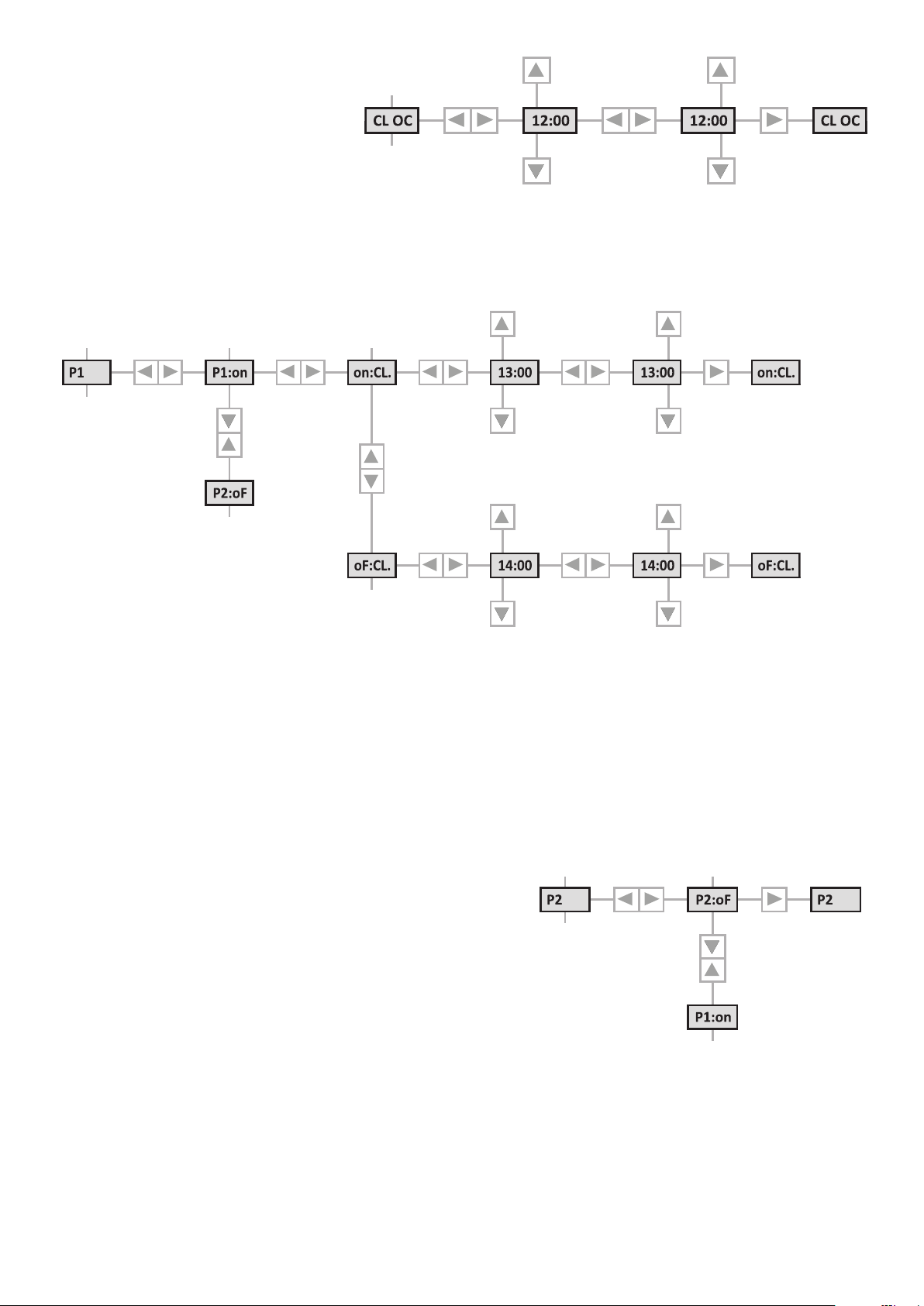

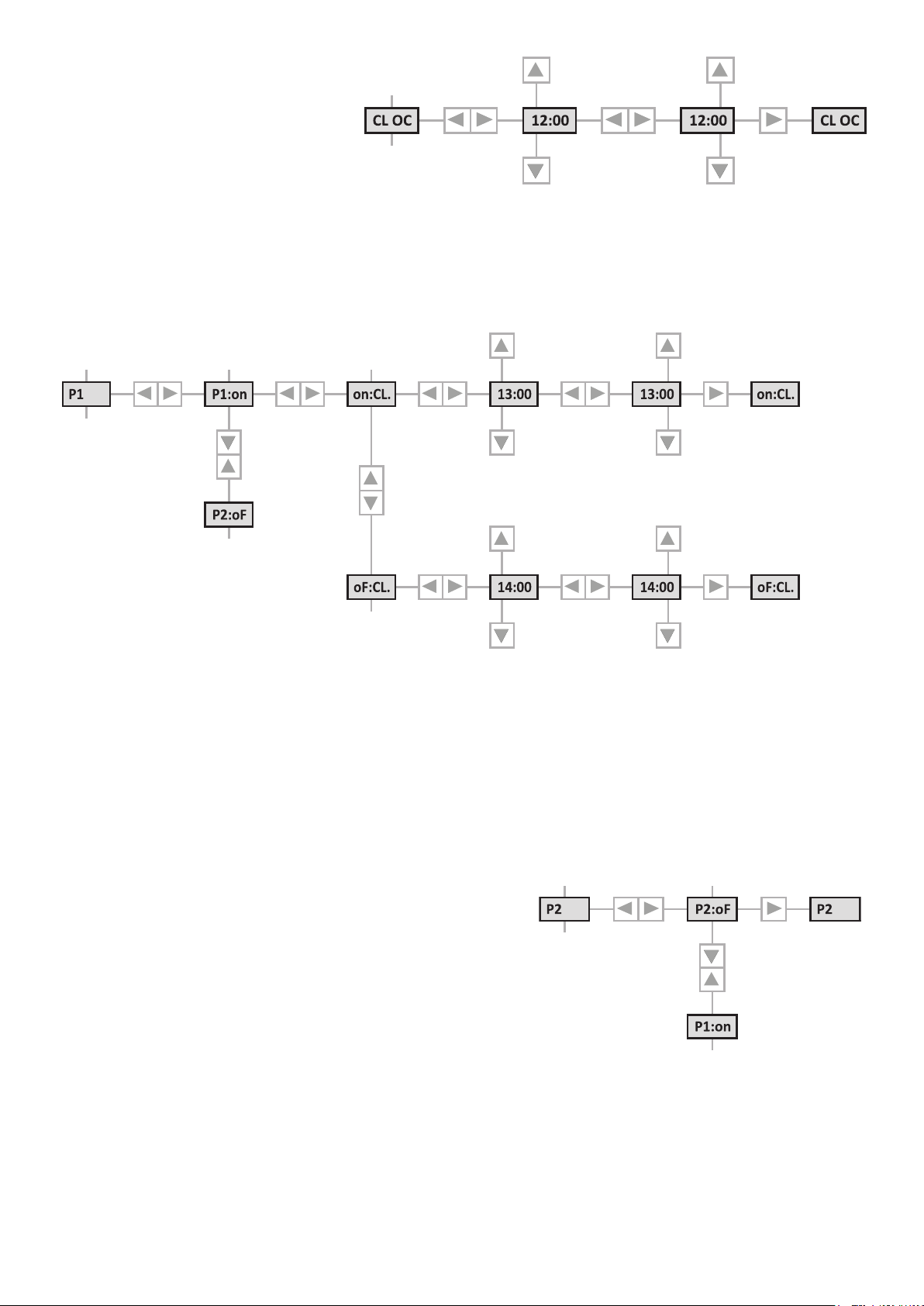

Einstellen der Programme

Die "SET/►"-Taste drücken, um in das Einstellungsmenü zu gelangen. Dort mit den Tasten "▲▼" ein Programm auswählen (P1, P2, P3) und mit der "SET/►"-Taste bestätigen, um dieses zu bearbeiten. Bei der Auswahl "P1:on", kann die Ein- und Ausschaltzeit der Pumpe eingestellt werden. Unter dem Punkt "on:CL." wird die Einschaltzeit der Pumpe angegeben. Unter dem Punkt "oF:CL." die Ausschaltzeit. Die Ein- und Ausschaltzeiten werden nach dem gleichen Prinzip wie "Einstellen der Uhrzeit" vorgenommen.

Mit der Auswahl "P1:oF" und anschließendem Speichern der "SET/►"-

Taste wird das Programm deaktiviert.

WG27.50.089-P

Reset der Steuerung

Zum Zurücksetzen der Steuerung in

den Auslieferungszustand, muss im

Startmenü die Taste "◄" für mindestens 5 Sekunden gedrückt werden.

| 8

Page 11

überprüfen

Saugleitung auf Dichtheit

prüfen

Wasser auffüllen

Deckel auf Dichtheit über-

Gleitringdichtung vom

Fachmann austauschen *)

Pumpengehäuse mit

Wasser eintauchen

Saugleitung tiefer ins

werden

Saugsieb muss gereinigt

reinigen

Saug- und Druckleitung

reinigen

Pumpe, Saugsieb und

Laufrad überprüfen und

gen kontrollieren

Stromzufuhr und Sicherun-

Motorwelle prüfen *)

her Leichtgängigkeit der

mit einem Schraubendre-

Stromzufuhr unterbrechen,

Wasser

Saugleitung undicht

Deckel undicht

Gleitringdichtung undicht

Saughöhe zu hoch Saughöhe verringern

Pumpengehäuse ohne

unter Wasser

Saugleitung nicht

Saugleitung zu klein Saugleitung vergrößern

Saugsieb ist verstopft

verstopf t

Saug- oder Druckleitung

Fremdkörper in der Pumpe

Stromzufuhr unterbrochen

Kondensator defekt Kondensator austauschen

Kugellager defekt Kugellager austauschen

der Pumpe)

Pumpe blockiert (Sand in

Motorgeräusch Ursachen Abhilfe

X X

nicht an

Pumpen/Motor läuft

X X

Pumpe ist laut

Mögliche Defekte, Ursachen und Abhilfe

X X

strom

Zu geringer Förder-

X X

Pumpe saugt nicht an Pumpe ist undicht

*) Bitte vom Fachmann die Ursache der Störung überprüfen lassen!

9 |

Page 12

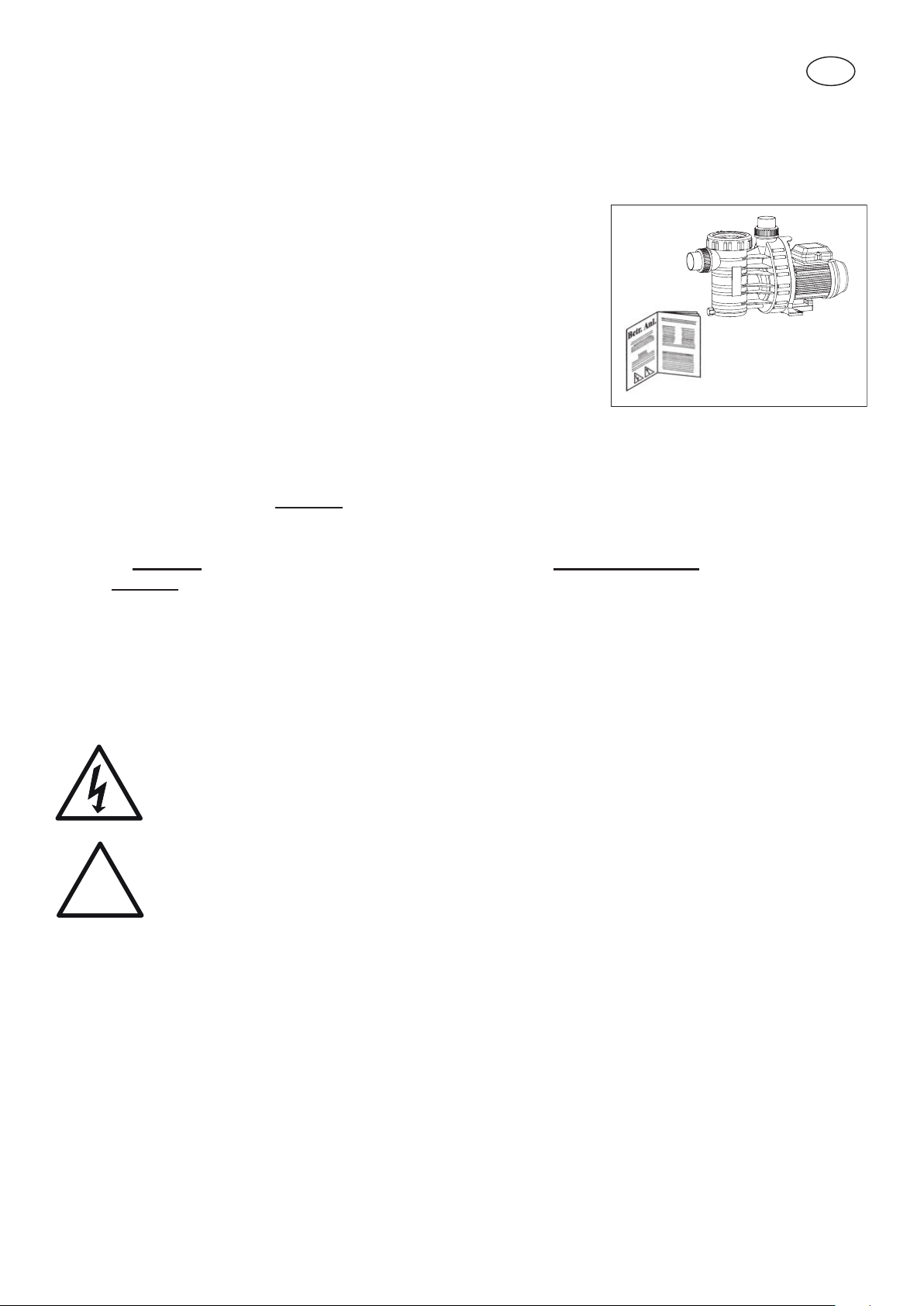

1. General

AQUA TechniX GmbH, Neunkirchen am Sand

2 . Saf et y

Possible user errors

- Installation of the pump with the pipes under tension.

- Operation of the pump outside the area of application as specified on the datasheet for e.g. excessive system pressure.

- Opening and servicing of the pump by unqualified persons.

This user guide contains basic instructions that must be followed during installation, start-up, operation and maintenance of the pump. The safety instructions must be observed.

Therefore, this manual must be carefully read before installation and should be available at all times at the installation site. The manual must always be available to the personnel in charge.

This pump can be used by children aged 8 and over as well as by persons with limited physical, sensory or mental capacity or by people with a lack of experience or knowledge, provided that they are supervised or have been instructed in the safe use of the pump and understand the resulting dangers. Children may not play with the pump. Cleaning and user maintenance may not be carried out by children without supervision.

W91.40.614-P

Safety Symbols

Warning – Voltage

Danger – for safety warnings which, when ignored, may

constitute a hazard for the machine and/or for persons.

Residual risks Suspension parts - Risk of crushing from falling parts

The lifting lugs on the motor are only intended for holding the weight of the motor. If they are used to lift the complete pump unit, the lugs can break off.

- Make sure that the complete pump unit, that is both the motor and pump, are supported.

- Only use suitable lifting gear and load handling devices that are in perfect working order.

- Do not stand under suspended loads.

| 10

Page 13

Rotating parts

Risk of crushing or shearing from exposed rotating parts.

- Do not perform any work on the pump unless the power is shut down.

- Before starting work, make sure the pump cannot inadvertently be switched on again.

- Directly after finishing work, refit/reactivate all protective devices

Electricity

When working on the electrical unit, there is an increased risk of electrocution due to the damp

surroundings.

Incorrectly installed protective conductors can also lead to electrocution for e.g. as a result of oxidation or cable breakage.

• Make sure that the swimming pool and its surrounding protective zone are installed, commissioned and

operated in accordance with the relevant local regulations.

• Before working on the electrical system, take the following precautions:

- Disconnect the system from the electrical power supply.

- Attach a warning sign: "Do not switch on! Work in progress on the system."

- Check the absence of voltage.

• Regularly check that the electrical system is in proper working order.

Hot surfaces

Risk of burns - the electric motor can reach temperatures of up to 70 °C.

- Do not touch the motor while it is running.

- Let the motor cool down before working on the pump.

Caution

3. General

Please take the necessary precautions when transporting the pump. During transportation, avoid inter-

mediate storage in a damp location or locations subject to significant temperature fluctuations. The pumps have been designed for the circulation of swimming pool water.

Most plastic components that come into contact with the pumping medium are made of reinforced

polypropylene (PP) and thus are highly resistant to corrosion by pool water. The water temperature must not exceed 40 (60) °C.

Non-compliance with our installation and operating instructions will void any warranty.

11 |

Page 14

W91.40.018-P

4. Installation

Caution

The installation site of the pump must be dry and well ventilated.

When installed in a closed room, a drainage connected to the sewers

must be installed.

The size of the floor drain depends mainly on the size of the swimming

pool and the circulation flow rate but also on possible leaks within the

pool water circulation system.

The ambient temperature must not exceed 40 °C.

Caution

Installation in the service area

The pump must be installed in the service area, e.g. operating room, shaft or shed.

W91.40.615-P

Caution

Implement appropriate measures to attenuate the noise generated by

the pump to avoid damage to the environment. Fastening the pump to the foundation should be effected exclusively by means of bolts, threads or dowels, in order to avoid preventing the removal of the motor

unit! Make sure that there is enough space between the fan cover

and the wall, minimum 50 mm. You also need enough space to permit

disassembly of the strainer basket, minimum 210 mm above.

The pump should be installed at water level or below water level and in a horizontal

position, in order to keep the suction path as

short as possible and to reduce head loss. The AQUA Plus Timer OKU is self-priming and should never be installed more than

2 m above water level. Make sure that the suction line is not leaky, otherwise the pumps will prime insufficiently or not at all. We recommend the installation of check valves

and shut-off valves, according to the type of pump or plant. The adhesive bonds at the

suction and pressure lines require more time

to cure, allow at least 12 hours before starting the pump.

210

W91.40.617-P

| 12

Page 15

5. Electrical connection

W91.40.619-P

All electrical connections should be performed by a qualified expert only! Make sure all parts are free of tension before doing any maintenance work or electrical work.

The use of pumps for swimming pools and the restricted area around them is only permitted if pumps are

installed in accordance with DIN/VDE 0100 part 702. The supply circuit has to be protected with a fault current contactor with a nominal fault current of I

≤ 30 mA.

ΔN

Please make sure that the electrical installation has a disconnecting device, which allows disconnection

from the power supply with a minimum of 3 mm contact gap at each pole.

In accordance with norm requirements an electrical cable type H05RN-F or H07RN-F must be used. Please ensure that the diameter of the electrical cable used adequately accommodates the power of the motor and the length of the cable. Pumps with single-phase motors are equipped with a built-in overload

switch.

6. Initial start-up

Caution

Unscrew the ring nut and lift off the transparent lid. Slowly fill the pump with clean water until the water level reaches the inlet connection. Put on the transparent lid and tighten the ring nut by hand. Never

operate the pump without water even when checking the rotation direction of the motor! Ensure that all valves in the suction and

pressure lines are completely open. Before initial start-up and after

extended periods of downtime make sure the pump shaft turns freely.

7. Maintenance

Caution

Before carrying out any maintenance work, the electricity supply to the pump must be switched off. Close the shut-off valves on the suction

and on the pressure lines.

The strainer basket must be periodically emptied. A clogged strainer basket will reduce the flow rate of the pump and lead to insufficient

filtration. The pump is to be thoroughly drained and cleaned after extended periods of storage or down-time.

Do not add water treatment agents, particularly agents in tablet form, into the strainer basket!

Caution

If there is danger of freezing during prolonged periods, the pump must

be drained ahead of time. For this purpose open the drain plug in order to drain off all liquid. Drain all pipes which could be subject to freezing.

Before doing any maintenance work, switch off the pump and disconnect it from the power supply.

+20 +10

W91.40.620-P

C°

-10

-20

OFF

W91.40.621-P

13 |

Page 16

W91.40.622-P

W91.40.623-P

8. Repairs

Repairs are only to be done by an authorized service center.

9. Recommendations

Caution

Only install the pump in a lockable room, out of the reach of children.

Ensure the motor’s cooling. The installation site must be dry and well ventilated. Never obstruct the air supply to the fan by putting any objects on the pump or too close to the pump.

10. Technical data

Technical Data at 50/60 Hz AQUA Plus 6

Timer OKU

Inlet Sa / Outlet Da d (mm) 50 / 50 50 / 50 50 / 50 Rec inlet / outlet pipe, PVC-pipe, d 50 / 50 50 / 50 50 / 50

Power input P Power output P

Rated current (A) 1~ 230 V 2.30 2.70 3.20 Weight (kg) 6.70 7.70 7.70

Type of motor enclosure Thermal class

Motor speed approx. (rpm)

Max. continuous sound intensity

level dB(A) Max. water temperature (°C) max. Max. casing interior pressure (bar)

(kw) 1~ 230 V 0.45 0.60 0.69

(kw) 1~ 230 V 0.25 0.40 0.45

IP 55 B/F 2840

701 40 (60)*

2.5

For standard voltage according to DIN IEC 60038 For standard voltage according to DIN IEC 60038 and DIN EN 60034 (Euro-voltage). Suitable for continuous operation at 1~ 220 - 240 V

Tolerances ± 5%

Measured with phonometer according to DIN 45635.

AQUA Plus 8

Timer OKU

AQUA Plus 11

Timer OKU

* Explanation of water temperature 40 (60) °C:

40 °C: max. water temperature as certified by the GS approval. (60 °C): pump in its current design is however usable/designed for a max. water temperature of 60 °C.

Subject to technical modifications!

| 14

Page 17

10. Technical data

0 5 10 15 20 25

H [m]

Q [m³/h]

KL91.40.614-1-P

Aqua Plus 6 Timer OKU

Aqua Plus 8 Timer OKU

Aqua Plus 11 Timer OKU

~210

W91.40.625-2-P

298

178

257

max. L

~120

337

295

225

335

345

Glue socket d=50

Hose adapter 1 / ¼" or 1 / ½" hose

Aqua Plus Timer OKU 6 8 11 max. L 495 510 510

Cillit Timer 80 110 140 max. L 506 511 511

130

160

200

Subject to technical modications!

15 |

Page 18

11. AQUA Plus Timer OKU

WG27.50.085-P

WG27.50.086-P

User interface

(1) Display:

Displays the current time and the status of the pump, turns its programme mode o󰀨 after 2 minutes of inactivity.

(2) LED:

Displays the status of the pump even when

the display has been turned o󰀨, ashes

when the power supply is established and is continually lit when the pump is turned on.

(3) "◄" button:

To go back a step in the menu.

(4) "SET/►" button: To save and to navigate the menu. (5) "ON/▲" button: To turn the pump on permanently and to navigate the menu.

(6) "OFF/▼" button:

To turn the pump o󰀨 permanently and to

navigate the menu.

3 4

There is a back-up battery (type: CR2032)

built into the control for saving the time when there is no power supply to the pump. This battery must be replaced after a few years of operation, if necessary.

Operation

In the start menu there is the possibility to

turn the pump on permanently with the

"ON/▲" button or to turn it o󰀨 permanently with the "OFF/▼" button.

When the programme mode is de-activated it

can be turned on by pressing the "▲" button. The time is displayed. Pressing the button again will activate the pump permanently.

When the programme mode is activated the pump turns itself on and o󰀨 independently.

Pressing the "SET/►" button takes you to the settings menu. There you can set the time and programmes P1 to P3. Pressing the "◄" button always takes you

back to the start menu.

| 16

Page 19

Setting the time

WG27.50.087-P

WG27.50.088-P

Select "CLOC" in the settings menu and use the "SET/►" button to con-

rm the current time.

First of all the hour is set with the

"▲▼" buttons and saved with the "SET/►" button. The minutes are set

using the same principle.

Setting the programmes

Press the "SET/►" button to take you to the settings menu. Then use the "▲▼" buttons to select a programme (P1, P2, P3) and conrm with the "SET/►"-button. The times for turning the pump on and o󰀨 can be set under the setting "P1:on". The times for turning the pump on are displayed under the setting "on:CL.". The times for turning the pump

o󰀨 are displayed under the setting "oF:CL.". The times for turning the pump on and o󰀨 are set using the same principle as "Setting the time".

To deactivate the programme select the setting "P1:oF" and then the "SET/►" button.

WG27.50.089-P

Resetting the control

To reset the control to the factory set-

tings press and hold the "◄" button for

a minimum of 5 seconds.

17 |

Page 20

leakage

Check the inlet pipe for

an exper t)

Replace it (to be done by

Lower the suction line

larger dia.

Use a suction line with

line

strainer and impeller

Clean suction and pressure

Check and clean pump,

fuses

Check power supply and

Stop power supply and

ly, by using a screwdriver *)

make sure pump turns free-

Lid is leaky Eliminate the leak

Leakage in inlet pipe

Mechanical seal is leaky

No water in pump casing Fill pump casing with water

Excessive suction height Reduce suction height

water level

Suction line not below

Strainer is clogged Clean the strainer

small

Dia. of suction line too

clogged

Defective bearing Replace bearings

Suction and pressure line

Foreign object in the pump

Power supply interrupted

Defective condenser Replace condenser

(due to sand)

Pump is blocked

Motor is noisy Reason Solution

Pump/motor

doesn‘t start

X X

Malfunctions / Trouble shooting

X X

Pump leaks Flow rate is too weak Pump is noisy

X X

prime

Pump doesn‘t

*) The cause of the malfunction is to be determined by an expert.

| 18

Page 21

1. Généralités

AQUA TechniX GmbH, Neunkirchen am Sand

2. Sécurité

Erreurs d‘application possibles

- Montage de la pompe avec système de canalisation déformé.

- Utilisation de la pompe hors du domaine d‘utilisation spécié dans la

che technique de la pompe (par ex. pression système trop élevée).

- Ouverture et maintenance de la pompe par une personne non

qualiée.

Le présent mode d‘emploi donne des instructions de base qui doivent

être respectées lors de l‘installation, de l‘utilisation et de l‘entretien.

Il est donc indispensable qu‘il soit lu avant le montage. Il doit

constamment être à disposition sur le site d‘utilisation du personnel chargé de l‘entretien.

Cette pompe peut être utilisée par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou ayant une expérience ou une connaissance insu󰀩sante du produit, si elles se trouvent sous surveillance ou ont ete initiees a l‘utilisation süre de la pompe et comprennent les dangers en découlant. Les enfants ne doivent pas jouer avec la pompe. Le nettoyage et la maintenance dévolue à l‘utilisateur ne doivent pas être e󰀨ectués par des enfants laissés sans surveillance.

W91.40.614-P

Signalisation des instructions dans le mode d‘emploi

Attention - tension électrique

Danger - Le non-respect des instructions de sécurité peut provoquer des dangers tant pour les personnes que pour l‘environnement et le matériel.

Risques résiduels Chute de pièces

Les œillets destinés au transport du moteur ne sont prévus que pour soutenir le poids du moteur. Ces œillets peuvent casser en suspendant un groupe moto-pompe complète.

- L‘agrégat de pompe (constitué du moteur et de la pompe) doit être attaché aussi bien du cöte moteur que du côté pompe.

- Seuls des dispositifs de levage appropriés, en parfait état technique et avec une capacité de levage su󰀩sante, doivent être utilisés.

- Ne pas stationner sous des charges en suspension.

19 |

Page 22

Pièces en rotation

Risque de coincement et de cisaillement dû aux pièces en rotation apparentes.

- E󰀨ectuer l‘ensemble des travaux uniquement à l‘arrêt de la pompe.

- Avant de démarrer les travaux, sécuriser la pompe contre le ré-enclenchement.

- Dès la n des travaux, ré-enclencher tous les dispositifs de protection ou les remettre en service.

Energie électrique

L‘environnement humide entraîne un risque élevé d‘électrocution lors de la réalisation de travaux sur une installation électrique.

Une installation non conforme des conducteurs de protection électriques peut également entraîner une électrocution (par ex. oxydation ou rupture de câble).

• S‘assurer que les bassins et la zone de sécurité sont installés, sont mis en service et fonctionnent selon

les normes régionales en vigueur.

• Avant d‘e󰀨ectuer des travaux sur l‘installation électrique, prendre les mesures suivantes:

- Couper l‘alimentation électrique de l‘installation.

- Apposer un panneau d‘avertissement : « Ne pas mettre en marche ! Des travaux sont en train d‘être

e󰀨ectués sur l‘installation. »

- Contrôler l‘absence de tension.

• Contrôler régulièrement la conformité de l‘installation électrique.

Surfaces chaudes

Le moteur électrique peut atteindre une température allant jusqu‘à 70°C. Risque de brûlure !

- Ne pas toucher le moteur lorsqu‘il est en service.

- Laisser refroidir le moteur avant tous travaux sur la pompe.

Attention

3. Informations générales

Le plus grand soin doit être apporté au transport des pompes. Tout stockage intermédiaire de la pompe

dans un endroit à forte hygrométrie et sujet aux variations de température importantes est à éviter. Nos

pompes avec pré-ltre sont conçues pour la ltration et la circulation de l‘eau des piscines. Les pièces en

contact avec l‘eau sont pour la plupart en polypropylène PP. La température de l‘eau ne doit pas excéder

40 (60°C). Le non-respect des instructions de montage et d‘utilisation peut provoquer le rejet d‘éventuelles

demandes en indemnisation des dommages subis.

| 20

Page 23

W91.40.615-P

W91.40.018-P

4. Montage

Attention

Installer la pompe dans un endroit au sec et aéré dans lequel la température ambiante ne dépassera pas 40°C. Dans un endroit clos, il est

obligatoire de prévoir une évacuation de l‘eau. Le diamètre de la bonde d‘écoulement de l‘eau au niveau du sol est

surtout dénie en fonction de la taille du bassin, du ux volumique de

circulation mais également en fonction de la possibilité d‘éventuelles fuites dans le système de circulation de l‘eau du bain.

Attention

Installation dans un local de service Il faut installer la pompe dans un local de service, par exemple, dans un espace technique, un puits de pompage ou un abri de jardin.

Attention

La mise en place de mesures appropriées contre les nuisances

sonores engendrées par les pompes évitera des conséquences dommageables sur l‘environnement. Pour la xation de la pompe sur

le socle ou sur la fondation, nous vous recommandons d‘utiliser des

vis avec des chevilles pour éviter de bloquer tout démontage de l‘unité moteur ! Il faudra veiller à conserver un espace su󰀩sant (de 50 mm au minimum) entre le couvercle du ventilateur et le mur, et vers le haut de 210 mm au minimum, pour pouvoir retirer le panier ltrant.

An limiter au maximum les pertes de charge, nous

recommandons de monter la pompe à l‘horizontale et si possible au niveau de l‘eau ou légèrement en dessous. La pompe AQUA Plus Timer OKU

est auto-amorçante et ne devra pas être installée

plus de 2 m au-dessus du niveau d‘eau. Veiller

à ce que la conduite d‘aspiration soit totalement

étanche, car en cas de problèmes d‘étanchéité, la pompe aspirera mal sinon pas du tout. Le collage des raccords nécessite un temps de durcissement

prolongé. Il est recommandé, en fonction de

l‘installation et de la pompe, d‘installer des clapets anti-retour et des vannes d‘arrêt. Une mise en

service n‘est possible qu‘au bout de 12 heures.

210

W91.40.617-P

21 |

Page 24

W91.40.620-P

W91.40.621-P

5. Raccordement au réseau électrique

Le branchement électrique doit être e󰀨ectué obligatoirement par un spécialiste! Mettre hors tension toutes les unités avant l‘exécution de travaux électriques et de maintenance.

L‘installation de nos pompes pour piscines est soumise au strict respect des prescriptions de la norme

DIN/VDE 0100 partie 702. Le circuit d‘alimentation électrique devra être protégé par un interrupteur di󰀨érentiel équipé d‘un courant de défaut nominal I∆N - 30 mA. Il faudra veiller à ce que le moteur de la pompe soit protégé par un disjoncteur magnéto-thermique correctement calibré, avec intervalle de coupure min. de 3 mm par borne. Conformément à la norme, les types de câble H05RN-F ou H07RN-F doivent être

utilisés. La section minimale admissible doit en outre être adaptée en fonction de la puissance du moteur et

de la longueur du câble. Les moteurs à courant alternatif (monophasés) sont équipées d‘un disjoncteur thermique intégré dans le

bobinage du moteur.

6. Première mise en service

Attention

Dévisser l‘écrou de couvercle et retirer le couvercle transparent. Rem-

plir lentement la pompe avec de l‘eau jusqu‘au raccord de refoulement.

Refermer le couvercle et resserrer l‘écrou de couvercle à la main.

Eviter de faire fonctionner la pompe sans eau, même pour contrôler le sens de rotation du moteur ! Veiller à ce que les vannes d‘arrêt

montées sur les conduites d‘aspiration et de refoulement soient bien

ouvertes lors de la mise en service. Il est interdit de remettre la pompe en marche sans le panier ltrant. Après une période d‘arrêt prolongé de la pompe et avant la remise en marche, vérier que l‘arbre tourne

librement.

7. Entretien

Attention

Nettoyez régulièrement le panier de pré-ltre. Lorsque le panier

est sale ou rempli de salissures, le débit de la pompe diminue et la

ltration devient insu󰀩sante. Lors d‘une période d‘arrêt prolongée de

la pompe il est fortement recommandé de vidanger complètement la pompe et de la nettoyer.

Ne disposer aucun produit d‘entretien de l‘eau, en particulier sous forme de tablettes, dans le panier ltrant de la pompe.

W91.40.619-P

Attention

En cas de risques de gel, vidanger la pompe en temps opportun. La vidange de l‘eau de la pompe s‘e󰀨ectue par la vis de purge. Vidanger

également les canalisations d‘aspiration et de refoulement. Pour tous travaux d‘entretien débrancher la pompe du réseau électrique.

| 22

+20 +10

C°

-10

-20

OFF

Page 25

W91.40.623-P

8. Réparations

L‘ensemble des réparations doivent être exclusivement e󰀨ectuées par un service après vente recommandé.

9. Recommandations

Achtung

E󰀨ectuer l‘installation des pompes dans des locaux sécurisés et fermés à clef, ne permettant pas l‘acces aux enfants.

Veiller à la bonne aération de la pompe par le ventilateur (pour que l‘air

puisse circuler librement, il n‘est pas recommandé d‘isoler la pompe

avec de la laine de verre par exemple). La pompe doit être installée dans un endroit au sec et bien aéré. Eviter de stocker des objets à

proximité de la pompe.

10. Données techniques

Données techniques a 50/60 Hz AQUA Plus 6

Timer OKU

Aspiration Sa / Refoulement Da d (mm) 50 / 50 50 / 50 50 / 50 Conduite d‘aspiration/refoulement recom-

50 / 50 50 / 50 50 / 50

mandée, tuyau PVC, d

Puissance absorbée P Puissance à l‘arbre P

(kw) 1~ 230 V 0,45 0,60 0,69

(kw) 1~ 230 V 0,25 0,40 0,45

Intensité nominale (A) 1~ 230 V 2,30 2,70 3,20 Poids (kg) 6,70 7, 70 7,70

AQUA Plus 8

Timer OKU

AQUA Plus 11

Timer OKU

W91.40.622-P

Type de protection IP X5 Tension conforme aux normes DIN IEC 60038 Classe d‘isolement B/F et DIN EN 60034 (euro-tension). Vitesse de rotation (min-1) environ. 2840 Convient à un fonctionnement ininterrompu en tension

monophasée 1~ 220 - 240 V Tolérances ± 5%.

mesures prises à l‘aide d‘un appareil de mesure du

Niveau de pression acoustique

permanente dB (A) Température de l‘eau (°C) max. 40 (60)*

niveau de bruit, conformément aux normes DIN 45635.

Pression du système (bar) max. 2,5

* Explication sur la température de l’eau de 40 (60) °C:

40 °C = est valable pour une température de l’eau maxima dans le sens du sigle GS.

(60 °C) = la pompe a été implantée/développée pour une température de l’eau de 60 °C au maximum.

Sous réserves de modications techniques!

23 |

Page 26

10. Données techniques

0 5 10 15 20 25

H [m]

Q [m³/h]

KL91.40.614-1-P

Aqua Plus 6 Timer OKU

Aqua Plus 8 Timer OKU

Aqua Plus 11 Timer OKU

298

257

178

max. L

~120

~210

337

295

225

335

345

Douille à collet d=50

Embout cannelé pour tuyau 1 / " ou 1 / "

W91.40.625-3-P

130

160

200

Aqua Plus Timer OKU 6 8 11

Cillit Timer 80 110 140 max. L 506 511 511

max. L 495 510 510

Sous réserves de modications techniques!

| 24

Page 27

11. AQUA Plus Timer OKU

WG27.50.085-P

WG27.50.086-P

Interface de commande

(1) Ecran:

Montre l‘heure actuelle et l‘état de la pompe, quitte le mode de programmation après 2 minutes sans action.

(2) LED:

A󰀩che l‘état de la pompe même après que l‘écran a été désactivé, clignote lorsque

l‘alimentation en tension est rétablie et

s‘allume en permanence lorsque la pompe

est enclenchée.

(3) Touche "◄":

Pour revenir d‘un pas en arrière dans le menu. (4) Touche "SET/►": Pour enregistrer et naviguer dans le menu. (5) Touche "ON/▲": Pour mettre durablement la pompe en service et naviguer dans le menu.

(6) Touche "OFF/▼":

Pour mettre durablement la pompe hors service et naviguer dans le menu.

3 4

Pour enregistrer l‘heure dans l‘état hors

tension de la pompe, une pile tampon (type: CR2032) est montée à l‘intérieur de la commande. Cette pile doit le cas échéant

être remplacée après plusieurs années d‘exploitation.

Commande

Dans le menu de démarrage, il existe la possibilité de mettre la pompe durablement

en service avec la touche „ON/▲“ ou

durablement hors service avec la touche

„OFF/▼“. Dans l‘état hors service, un actionnement unique de la touche „▲“ active

le mode de programmation. L‘heure est

a󰀩chée. Un actionnement supplémentaire

met la pompe durablement en service. En mode de programmation, la pompe se

met automatiquement en service et hors

service selon les indications du programme.

En appuyant sur la touche „SET/►“, on arrive au menu de réglage. Celui-ci o󰀨re la possibilité de régler l‘heure et les

programme P1 à P3. Avec un ou plusieurs

actionnements de la touche „◄“, on revient

toujours au menu de démarrage.

25 |

Page 28

Réglage de l‘heure

WG27.50.087-P

WG27.50.088-P

Dans le menu de réglage, sélecti-

onner le point „CLOC“ et conrmer avec „SET/►“, pour régler l‘heure

actuelle. On règle d‘abord l‘heure avec les

touches „▲▼“ et on enregistre avec „SET/►“. Ensuite les minutes selon

le même principe.

Réglage des programmes

Appuyer sur la touche „SET/►“ pour arriver dans le menu de réglage. Dans celui-ci, sélectionner un programme avec les touches „▲▼“ (P1, P2, P3) et conrmer avec la touche „SET/►“ an d‘éditer celui-ci. Lors de la sélection „P1:on“, on peut régler le moment de mise en service et hors service de la pompe. Au point „on:CL.“, on indique le moment de mise en service de la pompe. Au point „oF:CL.“, le moment de mise

hors service.

Les durées de mise en service et hors service sont réglés selon le même principe que „Réglage de l‘heure“.

Avec la sélection „P1:oF“ et l‘enregistrement qui suit de la touche „SET/►“, on désactive le programme.

WG27.50.089-P

Réinitialisation de la commande

Pour réinitialiser la commande en l’état de la 1ere mise en service, on doit maintenir la touche „◄“ enfoncée pendant au moins 5 secondes dans le menu de démarrage.

| 26

Page 29

Le réduire

spécialiste *)

Vérifier l’étanchéité

La faire remplacer par un

Le remplir d’eau

L’immerger

Le nettoyer

diamètre

Les purger

Choisir un plus grand

la turbine

les fusibles

Vérifier et nettoyer la

Contrôler l’alimentation et

pompe, le panier filtrant et

Le remplacer

librement *)

Couper l’alimentation

électrique, vérifier avec un

tournevis que l’arbre tourne

étanche

n’est pas étanche

La conduite d’aspiration

Le couvercle n’est pas

n’est pas étanche

La garniture mécanique

est trop élevée

La hauteur d’aspiration

sans eau

Le corps de pompe est

au dessus du niveau d’eau

La conduite d’aspiration est

obstrue

Le panier f iltrant est

Le diamètre de la conduite

de refoulement sont

d’aspiration est trop petit

Les conduites d’aspiration,

pompe

obstruées

Corps étranger dans la

interrompue

Alimentation de courant

Condensateur défectueux Le remplacer

tueux

dans la pompe)

Roulement à billes défec-

La pompe se bloque (sable

Moteur bruyant Causes Remèdes

moteur ne

La pompe/le

démarre pas

X X

trop de bruit

La pompe fait

X X

trop faible

Le débit est

Disfonctionnements eventuels, causes et solutions

pas ètanche

La pompe n’est

X X

La pompe

n‘aspire pas

X X

27 |

*) operations a effectuer uniquement par un specialiste!

Page 30

EG - Konformitätserklärung

DE / FR / EN / IT / NL / FI / ES / PL / CS / SK / DA / SE / TR / RU

Déclaration CE de conformité / EC declaration of conformity / Dichiarazione CE di conformità / EG-verklaring van overeenstemming / EU-yhtäpitävyysilmoitus / Declaración de

conformidad / Deklaracja zgodności CE / ES prohlášení o shodě / ES vyhlásenie o zhode / EF-overensstemmelseserkl æring / EG-deklaration om överensstämmelse / AT Uygunluk

Beyanı / Декларация соответствия ЕС

Baureihe

Série / Series / Serie / Serie / Mallisarja / Serie / Typoszereg / Série / Série / Serie / Serie / Seri / Сер

Risikoanalyse:

folgenden einschlägigen Bestimmungen entspricht:

correspond aux dispositions pertinentes suivantes: / complies with the following provisions applying to it: / è conforme alle sequenti disposizioni pertinenti: / in de door ons

Angewendete harmonisierte Normen, insbesondere

Cillit Timer 80, 110, 140

EG-Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2014/30/EU

Directives CE sur la compatibilité électromagnétique 2014/30/UE / EMC-Machinery directive 2014/30/EU / Direttiva di compatibilità elettromagnetica

совместимости 2014/30/EU

EG-Richtlinie 2012/19/EG (WEEE)

Directive 2012/19/CE (DEEE) / Directive 2012/19/EC (WEEE) / Direttiva 2012/19/CE (WEEE) / EG-Richtlijn 2012/19/EG (WEEE) / EU-direktiivi 2012/19/EC

Yönetmeliği 2012/19/AT (WEEE) / Директива ЕС 2012/19/EG (WEEE)

EG-Richtlinie 2011/65/EG (RoHS)

Directive 2011/65/CE (RoHS) / Directive 2011/65/EC (RoHS) / Direttiva 2011/65/CE (RoHS) / EG-Richtlijn 2011/65/EG (RoHS) / EU-direktiivi 2011/65/EC

EN 60335-1:2012 Elektr. Geräte für den Hausgebrauch

EN 60335-2-41:2012 Elektr. Geräte für den Hausgebrauch: Pumpen

91233 Neunkirchen am Sand,

Ort, Datum / Fait à, le / Place, date / Località, data / Plaats, Datum / Paikka,

Sted, dato / Ort, datum / Yer, Tarih

AQUATECHNIX GmbH

Directeur Technique / Technical director

i.V. S. Watolla, Techn. Leiter

Gérant / Director / Amministratore /

A. Herger, Geschäftsführer

17.02.2016

Hiermit erklären wir, dass das Pumpenaggregat / Maschine

Par la présente, nous déclarons que le groupe moteur-pompe / Herewith we declare that the pump unit / Si dichiara, che la pompa / hiermee verklaren wij, dat het pompaggregaat

/ Täten ilmoitamme, että pumppulaite / Por la presente declaramos que la unidad de bomba / Niniejszym oświadczamy, że pompa / Prohlašujeme, že níže uvedené čerpadlo /

Vyhlasujeme, že nižšie uvedené čerpadlo: / Hermed erklærer vi, at pumpeaggregatet/maskinen / Härmed tillkännager vi att pumpaggregatet/maskinen / A şağıda adı geçen pompa

ünitesinin/makinenin / Настоящим мы заявляем, что насосный агрегат/машина

AQUA Plus 6 Timer OKU AQUA Plus 8 Timer OKU

AQUA Plus 11 Timer OKU

geleverde uitvoering voldoet aan de eisen van de in het vervolg genoemde bepalingen: / cumple las siguientes disposiciones pertinentes: / vastaa seuraavia asiaan kuuluvia

määräyksiä: / odpowiada następującym odnośnym normom: / je v souladu s požadavky směrnic, které se na něj vztahují: / je v súladu s požiadavkami smerníc, ktoré sa na nej vzťahujú: / opfylder følgende gældende bestemmelser: / uppfyller följande til lämpliga bestämmelser: / aşağıda belirtilen geçerli yönetmeliklere uygun olduğunu beyan edi yoruz: /

отвечает соответствующим положениям:

CE-Directives européennes 2006/42/CE / EC-machinery directive 2006/42/EC / CE-Direttiva Macchine 2006/42/CE / EG-Machinerichtlijn 2006/42/EG / EU-

konedirektiivi 2006/42/EU / directiva europea de maquinaria 2006/42/CE / Dyrektywa maszynowa 2006/42/EG / strojní směrnice 2006/42/ES / strojná

smernica 2006/42/ES / EF-maskindirektiv 2006/42/EF / EG-maskindirektivet 2006/42/EG / AT Makine Emniyeti Yönetmeliği 2006/42/AT / Директива ЕС по машинам 2006/42/EG

2014/30/EU / Richtlijn 2014/30/EU / Sähkömagneettinen yhteensopivuus (EMC) konedirektiivi 2014/30/EU / directiva 2014/30/UE / Dyrektywa

kompatybilność elektromagnetyczna (EMC) 2014/30/UE / směrnice o elektromagnetické kompatibilitě 2014/30/EU / smernica o elektromagnetickej

kompatibilite 2014/30/EU / EMC-direktiv 2014/30/EU / EMC-direktivet 2014/30/EU / EMC Yönetmeliği 2014/30/EU / Директива по электромагнитной

(WEEE) / CE-Directiva 2012/19/EG (tratamiento de residuos de componentes de aparatos eléctricos y electrónicos en desuso / Dyrektywa 2012/19/EG

(WEEE)) / směrnice 2012/19/ES (W EEE) / smernica 2012/19/ES (WEEE) / EF-direktiv 2012/19/EF (WEEE) / EG-direktivet 2012/19/EG (WEEE) / AT

(RoHS) / CE-Directiva 2011/65/EG (limitación de utilización de determinados productos peligrosos en aparatos eléctricos y electrónicos / Dyrektywa

2011/65/EG (RoHS)) / směrnice 2011/65/ES (RoHS) / smernica 2011/65/ES (RoHS) / EF-direktiv 2011/65/EF (RoHS) / EG-direktivet 2011/65/EG (RoHS) /

AT Yönetmeliği 2011/65/AT (RoHS) / Директива ЕС 2011/65/EG (RoHS)

Normes harmonisées utilisées, notamment: / Applied harmonized standard in particular / Norme armonizzate applicate in particolare / Gebruikte geharmoniseerde normen, in het

bijzonder / Käytettyjä harmonisoituja normeja, erityisesti / Normas armonizadas aplicadas, especialmente / Zastosowane normy zharmonizowane, w szczególności / za použití následujících harmonizovaných norem / za použití nasledujúcich harmonizovaných noriem / Anvendte harmoniserede standarder, is ær / Tillämpade harmoniserade normer, i

synnerhet / Uygulanmış harmonize standartlar, özellikle / Использованные согласованные нормы, в особенности

Päiväys / Lugar, Fecha / Miejscowość, Data / Místo, datum / Miesto, dátum /

Hauptstraße 3, 91233 Neunkirchen am Sand, Germany

Adresse / Adresse / Address / Indirizzo / Adres / Osoite / Dirección / Adres / Adresa / Adresa / Adresse / Adress / Adres

| 28

/ Direttore tecnico / Technisch directeur / Kierownik techniczny / Technický reditel / Technický riaditel / Teknisk chef / Tekn. Chef / Teknik Müdür /

Технический руководитель

Bedrijfsleider / Toimitusjohtaja / Gerente

/ Dyrektor zarządzający / Ředitel prodeje marketingu / Obchodný riaditeľ /

Direktør / Verkställande direktör / Genel Müdür / Директор

-91233-7662060089

12.2020-K
