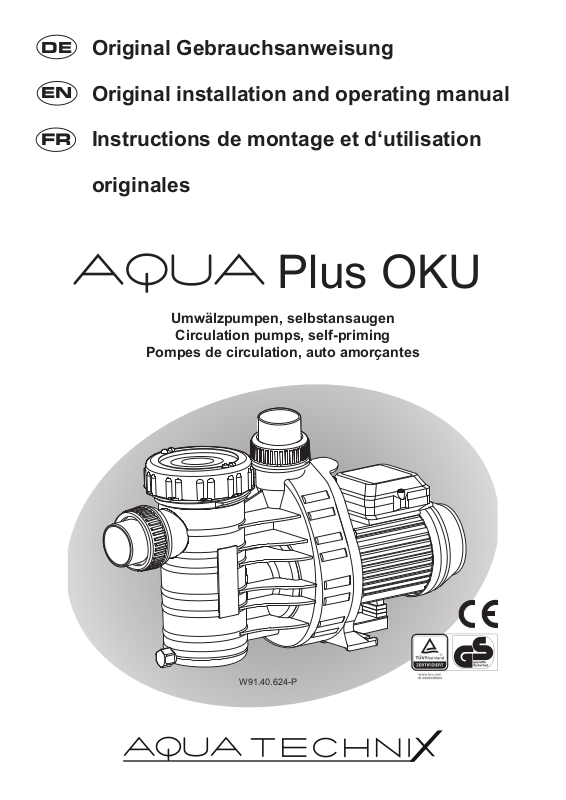

AQUATECHNIX Aqua Plus User guide

Page 1
DE
Original Gebrauchsanweisung
EN
FR
Original installation and operating manual
Instructions de montage et d‘utilisation
originales
AQUA Plus OKU
Umwälzpumpen, selbstansaugen
Circulation pumps, self-priming
Pompes de circulation, auto amorҫantes
W91.40.624-P
TECHNI
Page 2
DE
Original Gebrauchsanweisung
Umwälzpumpen, selbstansaugend Seite 1
EN
FR
Original installation and operating manual
Circulation pumps, self-priming Page 10
Instruction de montage et d‘utilisation originales
Pompes de circulation, auto-amorҫantes Page 17
2
Page 3
1. Allgemeines
DE
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sicherheitshinweise
Mögliche Fehlanwendungen
- Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.
- Betrieb der Pupe außerhalb des Einsatzbereichs, der im Pumpendatenblatt spezifi ziert ist, z.B. zu hoher
Systemdruck.
- Öffnen und Instandhalten der Pumpe durch nicht qualifi ziertes Personal.
Diese Betriebsanleitung enthält Hinweise, die bei Aufstellung, Inbetriebnahme, Betrieb und Wartung der Pumpe zu beachten sind. Daher ist es wichtig, vor der Aufstellung der Pumpe, die Betriebsanleitung sorgfältig zu lesen und am Einsatzort der Maschine aufzubewahren. Die Betriebsanleitung muss jederzeit für das bedienende Personal verfügbar sein.
W91.40.614-P
Diese Pumpe kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sichereren Gebrauchs der Pumpe unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit der Pumpe spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Sicherheitszeichen
Warnung - Elektrische Spannung
Gefahr - bei Nichtbeachtung der Vorschriften erhöht sich das Risiko, dass Personen und/oder Sachen Schaden nehmen.
!
Restrisiken Herabfallende Teile
Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt. Beim Anhängen eines kompletten Pumpenaggregats können die Tragösen abbrechen.
- Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl motor- als aus pumpenseitig anhängen.
- Nur geeignete und technisch einwandfreie Hebezeuge und Lastaufnahmemittel verwenden.
- Nicht unter schwebenden Lasten aufhalten.
3
Page 4

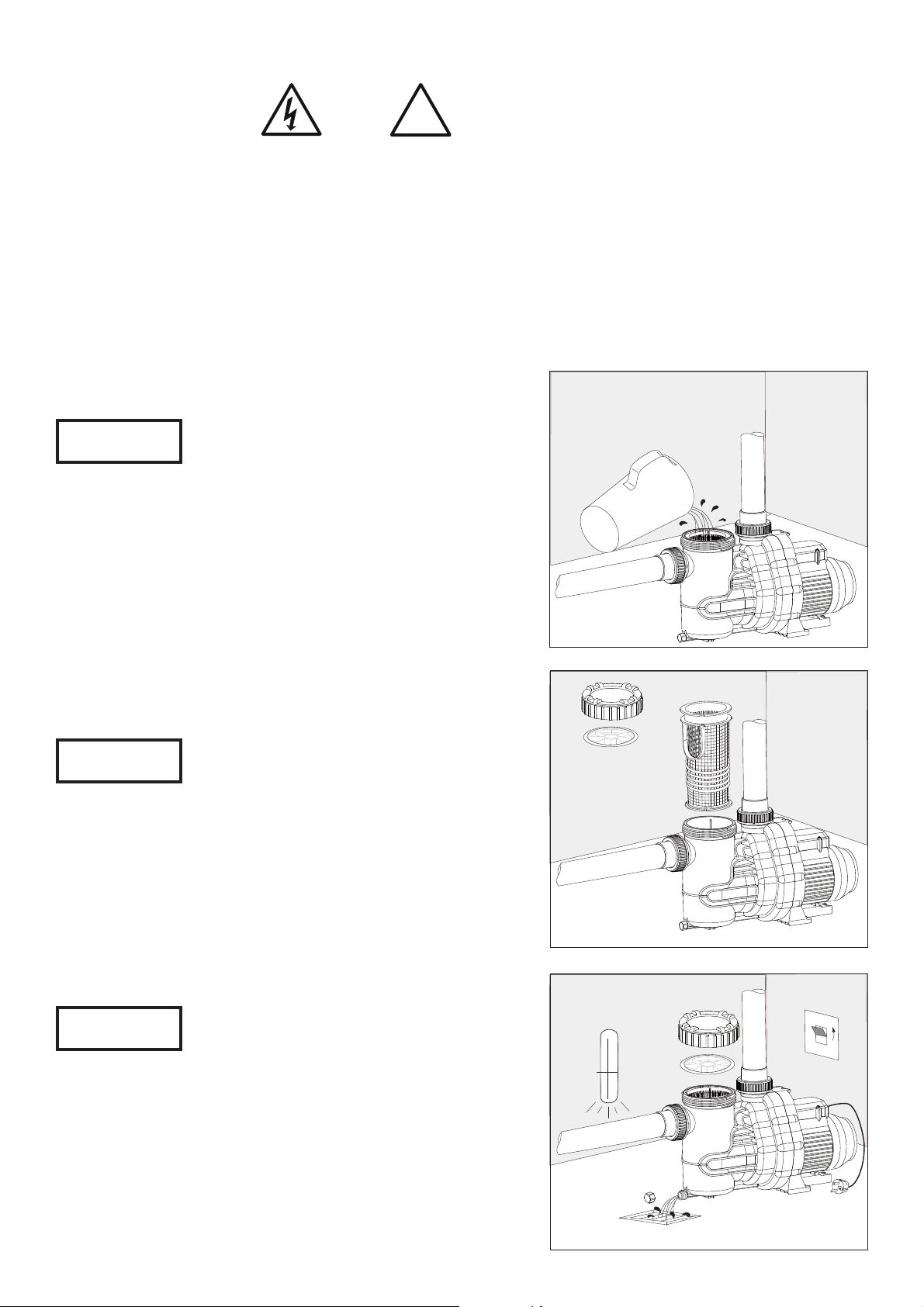

Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen.
- Alle Arbeiten nur bei Stillstand der Pumpe durchführen.
- Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.
- Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion
setzen.
Elektrische Energie
Bei arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr. Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektriscen Schutzleiter zum Stromschlag führen, z.B. Oxidation oder Kabelbruch.
• Sicherstellen, dass Schwimmbecken und Schutzbereich nach den regional geltenden Vorschriften installiert, in Betrieb genommen und betrieben werden.
• Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen ergreifen:
- Anlage von der Spannungsversorgung trennen.
- Warnschild anbringen: „Nicht einschalten! An der Anlage wird gearbeitet.“
- Spannungsfreiheit prüfen.
• Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand prüfen.
Heiße Oberfl ächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen. Dadurch besteht Verbrennungsgefahr.
- Motor im Betrieb nicht berühren.
- Vor Arbeiten an der Pumpe Motor erst abkühlen lassen.
Achtung
3. Allgemeine Hinweise
Es ist für einen sorgfältigen Transport zu sorgen. Bei der Zwischenlagerung sind hohe Luftfeuchtigkeit und wechselnde Temperaturen zu vermeiden. Unsere Pumpe mit eingebauter Filtervorrichtung ist für das Vorfi ltrieren und Umwälzen des Schwimmbadwassers konzipiert. Von uns verwendete Kunststoff- Materialien, die mit dem Medium in Berührung kommen, sind überwiegend aus PP hergestellt. Die Wassertemperatur darf 60 °C nicht überschreiten. Wir können keinerlei Haftung übernehmen, wenn unsere Montage- und Betriebsanleitung nicht beachtet wird.
4. Montage
Achtung

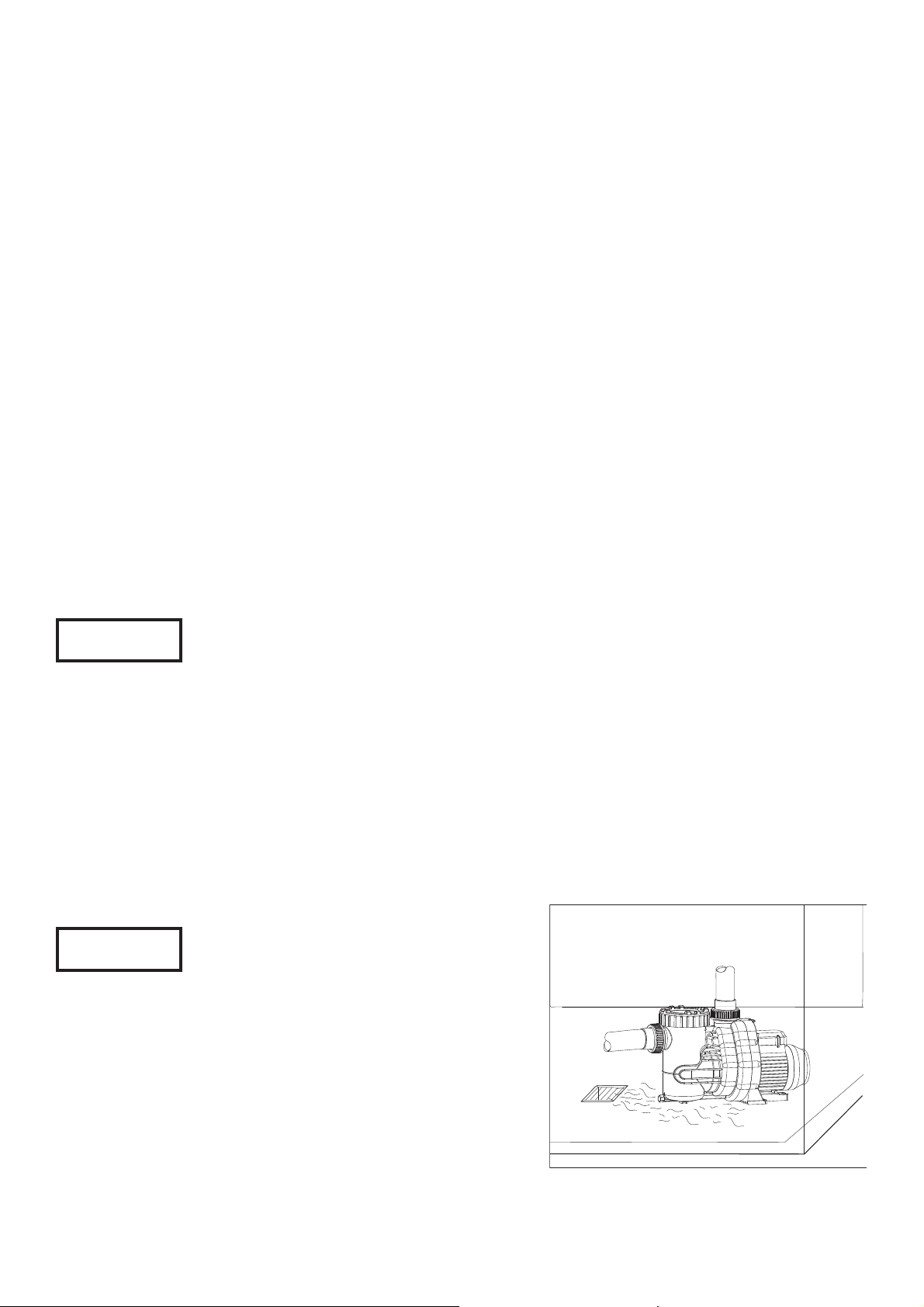

Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein. Sollte die Pumpe in einem geschlossenen Raum aufgestellt werde, muss ein Wasserablauf vorhanden sein. Die Größe des Bodenablaufs richtet sich vor allem nach der Größe des Schwimmbeckens, dem Umwälzvolumenstrom aber auch nach möglichen Leckagen im Badewasserumwälzsystem. Die Umgebungstemperatur darf 40 °C nicht überschreiten.
D72.50.010-P
4
Page 5

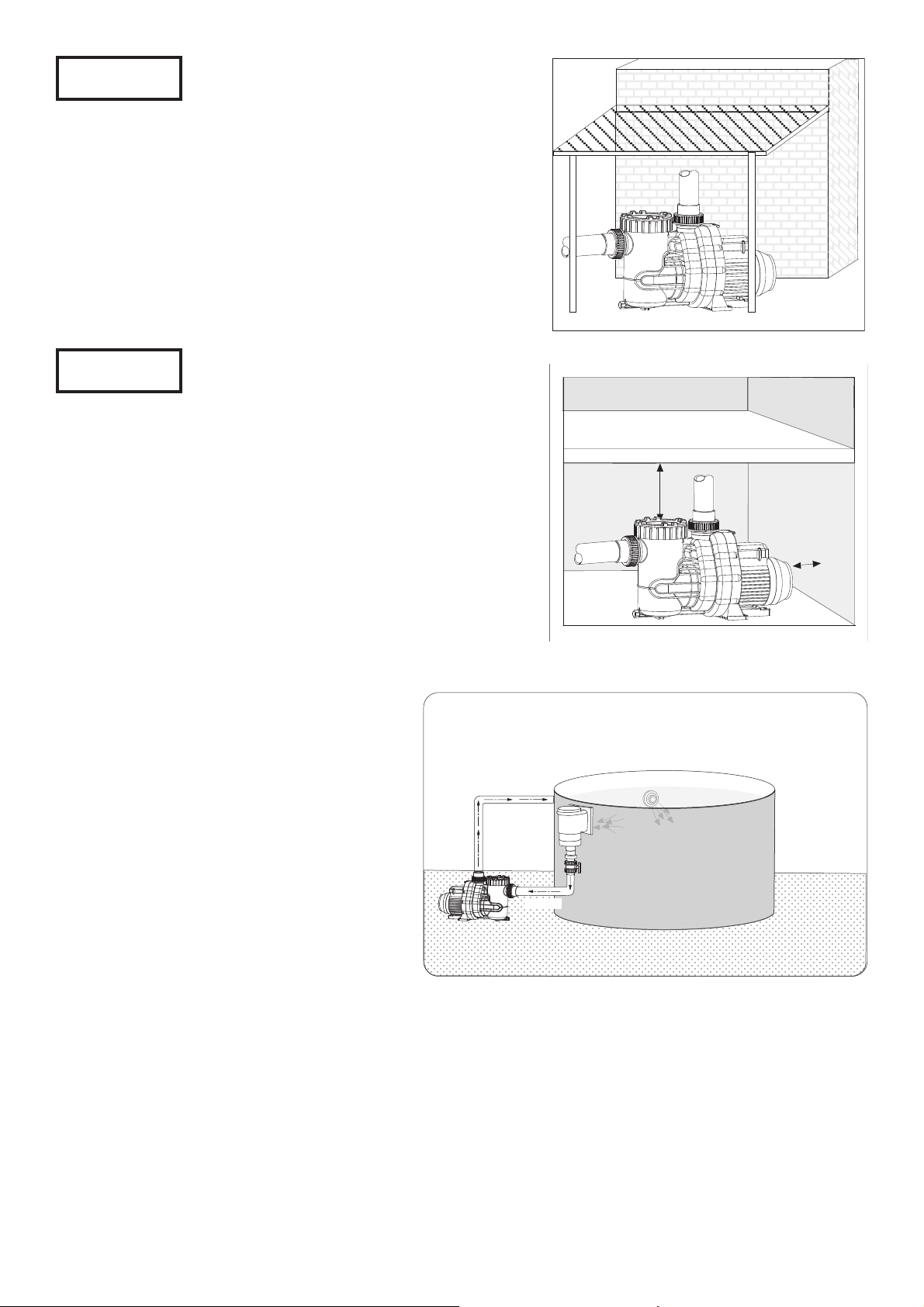

Achtung
Im Freien dagegen, sollte die Pumpe einen einfachen Schutz gegen Wettereinwirkungen wie z.B. Regen oder Sonne haben.
Achtung
Durch geeignete Maßnahmen ist sicherzustellen, dass Körper­oder Luftschall der Pumpe nicht in unzulässiger Weise die Umgebung beeinträchtigt. Um einen Ausbau der Motoreinheit nicht zu blockieren, befestigen Sie diese mit Schrauben, Gewinde oder Dübel im Fundament. Bitte beachten Sie, dass ausreichend Abstand zwischen Mototlüfterhaube und Wand vorhanden ist, mind. 50 mm. Es muss auch genügend Platzreserve nach oben vorhanden sein, mind. 210 mm, um das Saugsieb ausbauen zu können.
D72.50.011-P
210
50
Um den Saugweg so kurz wie möglich zu halten und Füllverluste weitgehend zu vermeiden, ist die Pumpe horizontal und möglichst auf Höhe oder unterhalb des Wasserspiegels zu montieren. Die Aqua Plus OKU ist eine selbstsaugende Pumpe und sollte deshalb auf keinen Fall mehr als 2 m über dem Wasserspiegel montiert werden. Es ist auf Dichtigkeit der Saugleitung zu achten, denn bei undichter Saugleitung saugt die Pumpe schlecht oder gar nicht an. Der Einbau von Rückfl ussverhinderern und Absperrorganen ist, je nach Art der Anlage und Pumpe, zu empfehlen. Die Verklebungen an Saug- und Druckleitungen benötigen eine längere Aushärtezeit (mind. 12 Std.).
D72.50.012-P
DRUCK
SAUG
D72.50.013-P
5
Page 6
5. Netzanschluss
!
Elektroanschluss nur durch einen Fachmann! Vor Druchführung der Elektro- oder Wartungsarbeiten sind alle Teile spannungsfrei zu machen.
Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimmecken und deren Schutzbereiche zulässig, die die DIN /VDE 0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehlerstromschutzschalter von
- 30 mA betrieben werden.
I
∆N
Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist, die das Abtrennen vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet. Entsprechend der Norm müssen die Leitungstypen H02RN-F bzw. H07RN-F verwendet werden. Zusätzlich muss der zulässige Mindestquer­schnitt entsprechend der Motorleistung und der Leitungslänge angepasst werden. Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten Wicklungsschutzkontakt.
6. Erstinbetriebnahme
Achtung
Schrauben Sie den Gewindering ab und heben den Klarsicht­einsatz vom Gehäuse ab. Die Pumpe langsam bis zum Sauganschluss mit Wasser füllen. Setzen Sie den Klarsicht­einsatz wieder ein und schrauben Sie den Gewindering mit Handkraft fest. Die Pumpe nicht trocken laufen lassen! Auch nicht zur Drehrichtungskontrolle! Die eingebauten Absperrorgane in Saug- und Druckleitung müssen bei Betrieb völlig offen sein. Pumpe nie ohne Saugsieb betreiben. Achten Sie vor Inbetriebnahme oder nach längerem Stillstand auf ein freies Drehen der Pumpenwelle.
D72.50.014-P
7. Wartung
Achtung
Wir empfehlen eine regelmäßige reinigung des Saugsiebes. Bei verschmutzem oder vollem Filterkorb geht der Förder­strom der Pumpe zurück und es fi ndet keine ausreichende Filtration statt. Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine vollständige Entleerung und Reinigung der Pumpe dringend zu empfehlen. Wasserpfl egemittel,
insbesondere in Tablettenform, dürfen nicht in das Pumpensaugsieb gelegt werden.
Achtung
Bei Frostgefahr ist die Pumpe rechtzeitig zu entleeren. Entleerung erfolgt durch die Verschlussschraube. Frostgefährdete Leitungen ebenfalls entleeren. Bei jeglichen
Wartungsarbeiten ist die Pumpe vom elektrischen Strom zu trennen.
+20 +10
-10
-20
C°
D72.50.015-P
OFF
ON
0
6
D72.50.016-P
Page 7
8. Reparaturen
Alle Reparaturen dürfen nur durch den autorisierten Kun­dendienst durchgeführt werden.
9. Empfehlung
Achtung
Pumpen nur in gut vor Kinden gesicherten und abgeschlossenen Räumen aufbauen.
Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein. Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe aufstellen.
!
D72.50.017-P
D72.50.018-P
10. Technische Daten
Technische Daten bei 50 Hz Aqua Plus 4
OKU Saug Sa / Druck Da d (mm) 50/50 50/50 50/50 50/50 Empf. Saug-/Druckleitung, PVC-Rohr, d 50/40 50/40 50/50 50/50 Leistungsaufnahme P1 (kW) 0,35 0,45 0,60 0,69 Leistungsabgabe P2 (kW) 0,18 0,25 0,40 0,45 Nennstrom (A) 1,95 2,30 2,70 3,20 Gewicht (kg) 6,50 6,70 7,70 7,70
Schutzart Wärmeklasse Drehzahl (min-1) ca. Dauerschalldruckpegel dB (A) Wassertemperatur (°C) max. Gehäuseinnendruck (bar) max.
Für Normspannung nach DIN IEC 60038 und DIN EN 60034 (Eurospannung). Geeignet für Dauerbetrieb bei 1~ 220-240 V. Toleranzen ± 5%
1)
Gemessen mit Schallpegelmessgerät nach DIN 45635.
IP X4 B 2840
1)
-70 40 (60) 2,5
Aqua Plus 6
OKU
Auqa Plus 8
OKU
Aqua Plus 11
OKU
Technische Änderungen vorbehalten!
7
Page 8

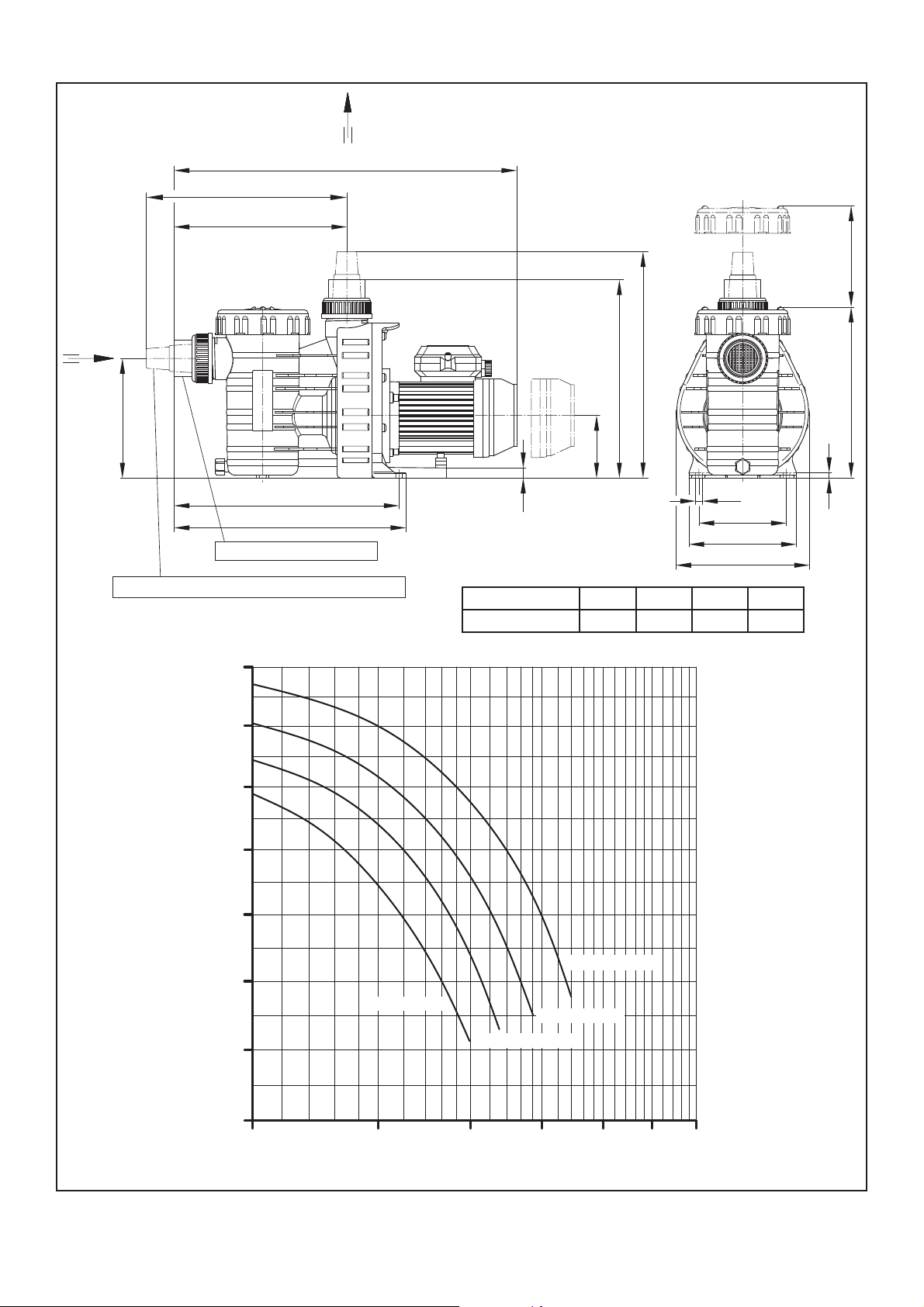

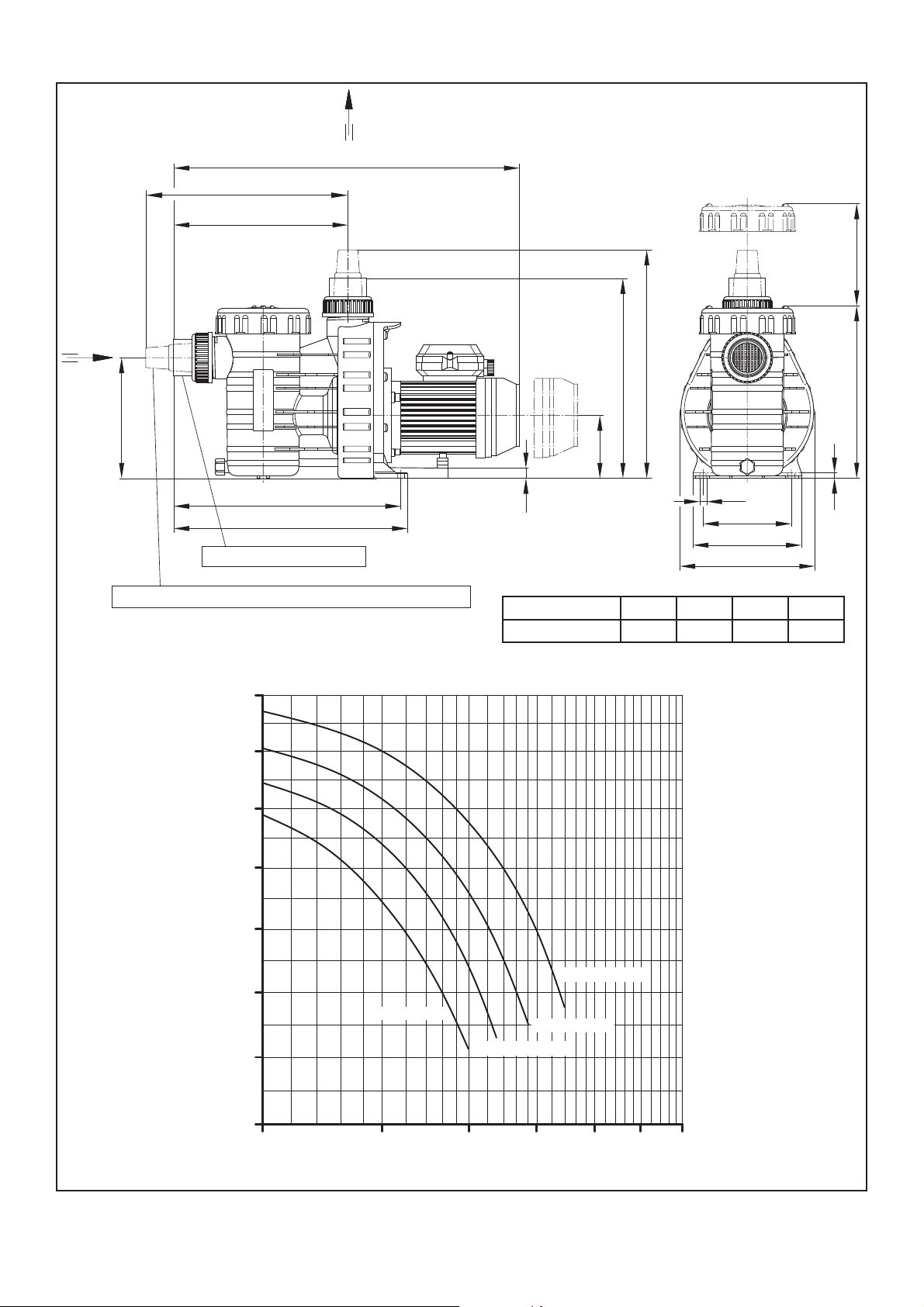

10. Technische Daten
Sa
178
298
257
Da
L
~ 210
295
337
255
335
345
Bundbuchse d=50
Schlauchtülle für 1 ¼" bzw. 1 ½" Schlauch
D91.40.600-1-P
H [m]
14
12
10
8
93
8
10
130 160 200
AQUA Plus OKU 4 6 8 11
L 495 495 510 510
8
6
4
Aqua Plus 4 OKU
2
0
Technische Änderungen vorbehalten!
8
Aqua Plus 11 OKU
Aqua Plus 8 OKU
Aqua Plus 6 OKU
5
1510 20 30
25
Q [m³/h]
KL91.40.602-2-P
Page 9
überprüfen
prüfen
Wasser auffüllen
Pumpengehäuse mit
Gleitringdichtung vom
Deckel auf Dichtheit über-
Fachmann austauschen *)
Saugleitung tiefer ins
einstellen
Ansaugmodus aktivie-
ren, Ansaugparameter
Saugleitung auf Dichtheit
werden
Wasser eintauchen
Saugsieb muss gereinigt
reinigen
Drehzahl erhöhen
Saug- und Druckleitung
Pumpe, Saugsieb und
reinigen
Laufrad überprüfen und
gen kontrollieren
Stromzufuhr und Sicherun-
zurücksetzen
und den Motor mit Reset
Stromzufuhr unterbrechen
welle prüfen *)
Stromzufuhr unterbrechen,
Leichtgängigkeit der Motor-
mit einem Schraubendreher
deaktiviert
zeit ist zu niedrig oder
Ansaugdrehzahl, Ansaug-
Deckel undicht
Saugleitung undicht
Gleitringdichtung undicht
Wasser
unter Wasser
Pumpengehäuse ohne
Saugleitung nicht
Saugsieb ist verstopft
Saughöhe zu hoch Saughöhe verringern
verstopft
eingestellt
Saugleitung zu klein Saugleitung vergrößern
Drehzahl zu niedrig
Saug- oder Druckleitung
Fremdkörper in der Pumpe
Betriebsfehler siehe
Stromzufuhr unterbrochen
Kugellager defekt Kugellager austauschen
Tabelle Fehlermeldungen
Pumpe blockiert
(Sand in der Pumpe)
X
Motorgeräusch Ursachen Abhilfe
X
X
XX
nicht an
Pumpen/Motor läuft
XX
Pumpe ist laut
Mögliche Defekte, Ursachen und Abhilfe
strom
Zu geringer Förder-
X
XX
XX
XX
X
X
XX
XX
X
X
XX
Pumpe saugt nicht an Pumpe ist undicht
*) Bitte vom Fachmann die Ursache der Störung überprüfen lassen!
9
Page 10

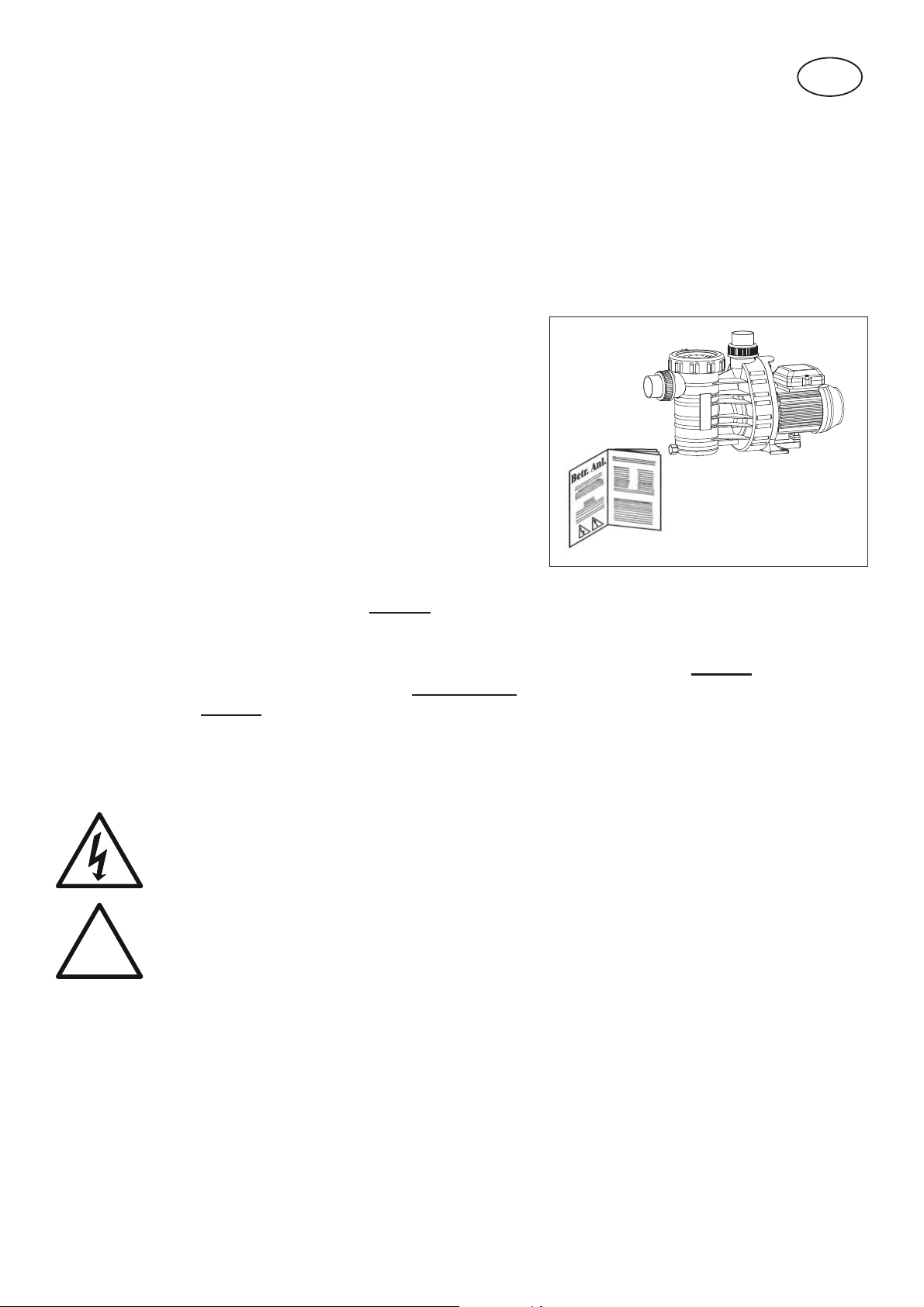

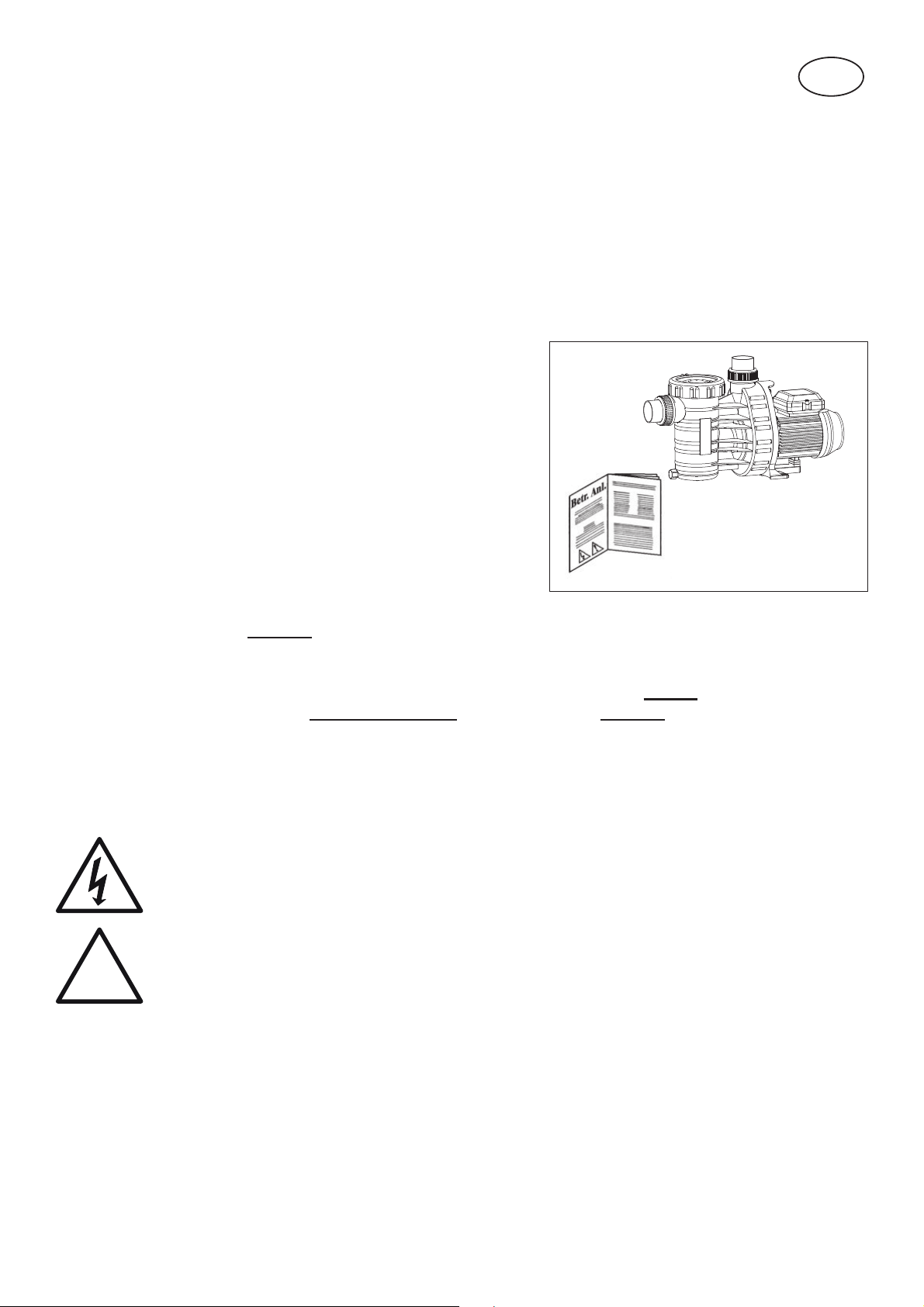

1. General AQUA TechniX GmbH, Neunkirchen am Sand
2. Safety
Possible user errors
- Installation of the pump with the pipes under tension.
- Operation of the pump outside the area of application as specifi ed on the datasheed e.g. excessive
system pressure.
- Opening and ervicing of the pump by unqualifi ed persons.
This user guide contains basic instructions that must be followed during installation, start-up, operation and maintenance of the pump. Therefore, this manual must be carefully read before installation and should be available at the installation site at all times. The manual must always be available to the personnel.
EN
W91.40.614-P
This pump can be used by children aged 8 and over as well as by persons with limited physical, sensory or mental capacity or by people with a lack of experience or knowledge, provided that they are supervised or have been insturcted in the safe use of the pump and understand the resulting dangers. Children may not play with the pump. Cleaning and user maintenance may not be carried out by children without supervision.
Safety symbols
Warning - Voltage
Danger - for safety warnings which, when ignored, may constitute a hazard for the machine and/or for persons.
!
Residual risks Suspended parts - Risk of crushing from falling parts
The lifting lugs on the motor are only intended for holding the weight of the motor. If they are used to lift the complete pump unit, the lugs can break off.
- Make sure that the complete pump unit, that is both the motor and pump, are supported.
- Only use suitable lifting gear and load handling devices that are in perfect working order.
- Do not stand under suspended loads.
10
Page 11

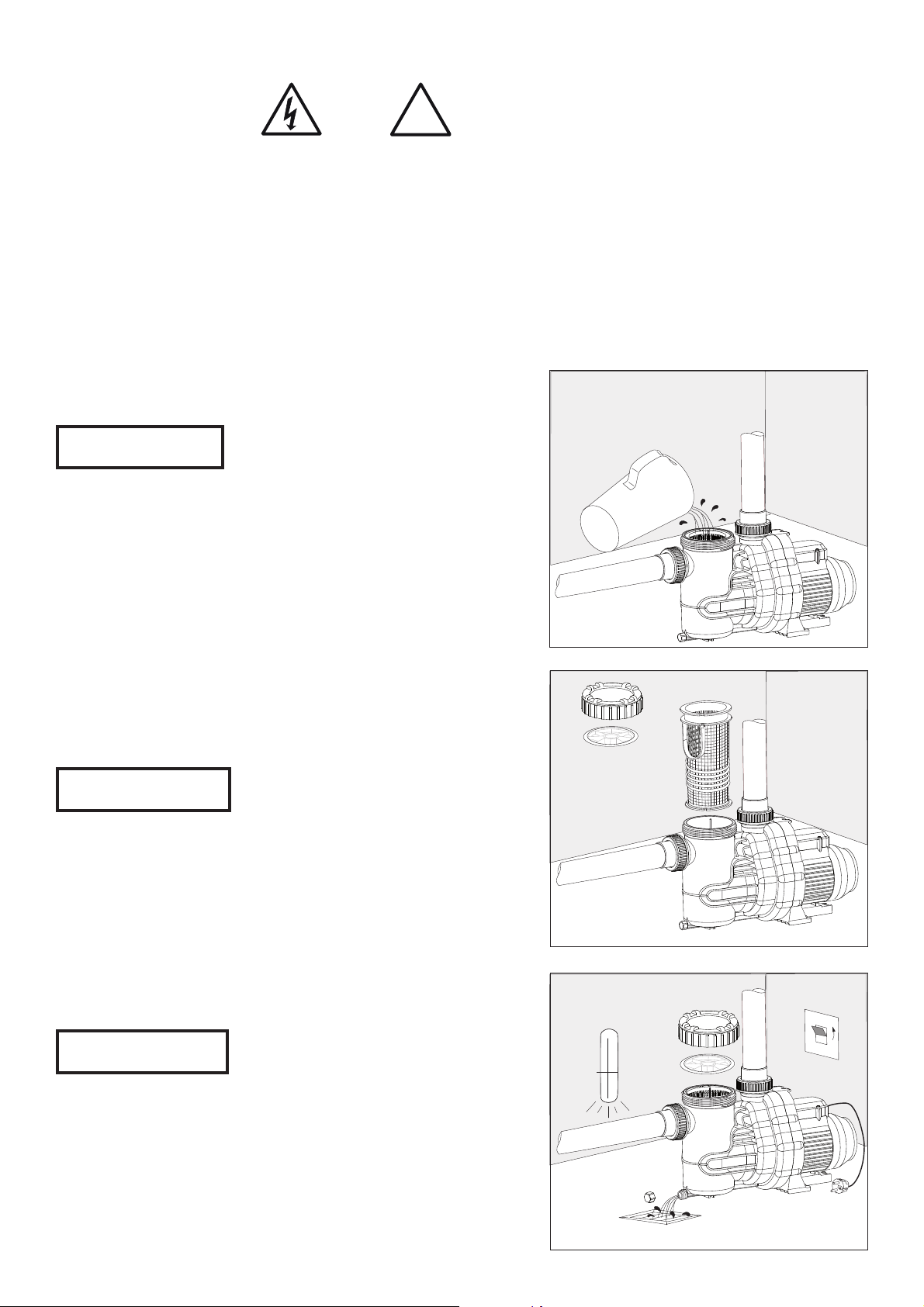

Rotating parts
Risk of crushing or shearing from exposed rotating parts.
- Do not perform any work on the pump unless the power is shut down.
- Before starting work, make sure the pump cannot inadvertently be switched on again.
- Directly after fi nishing work, refi t/reactivate all protective devices.
Electricity
When working on the electrical unit, there is an increased risk of electrocution due to the damp surroundings. Incorrectly installed protective conductors can also lead to electrocution e.g. as a result of oxidation or cable breakage.
• Make sure that the swimming pool and its surrounding protective zone are installed, commissioned and operated in accordance with the relevant local regulations.
• Before working on the electrical system, take the following precautions:
- Disconnect the system from the electrical power supply.
- Attach a warning sign: „Do not switch on! Work in progress on the system.“
- Check for the absence of voltage.
• Regularly check that the electrical system is in proper working order.
Hot surfaces
Risk of burns - the electric motor can reach temperatures of up to 70 °C.
- Do not touch the motor while it is running.
- Let the motor cool down before working on the pump.
Caution
3. General
Please take the necessary precautions when transporting the pump. Avoid intermediate storage in a damp location or locations subject to signifi cant temperature fl uctuations. Our pumps with built-in fi lter elements have been designed for pre-fi ltering and for the circulation of swimming pool water. Most plastic components that come into contact with the pumping medium are made of reinforced polypropylene (PP) and thus are highly resistant to corrosion by pool water. The water temperature must not exceed 60°C. Non-compliance with our installation and operating instructions will void any warranty.
4. Installation
Caution

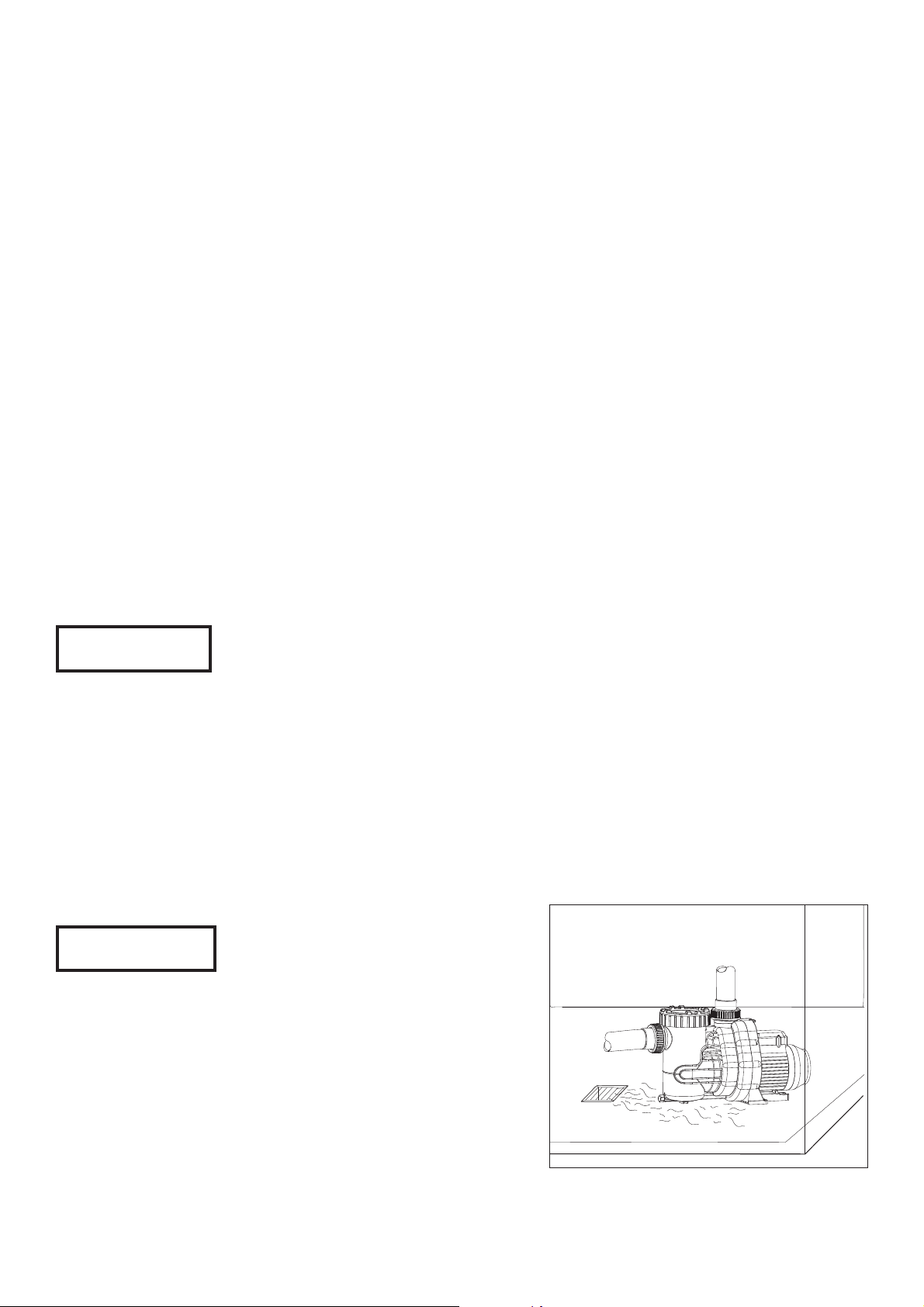

The installation site of the pump must be dry and well ventilated. SWhen installed in a closed room, a drainage connected to the sewers must be installed. The size of the fl oor drain depends mainly on the size of the swimming pool and the circulation fl ow rate but also on possible leaks within the pool water circulation system. The ambient temperature must not exceed 40°C.
D72.50.010-P
11
Page 12

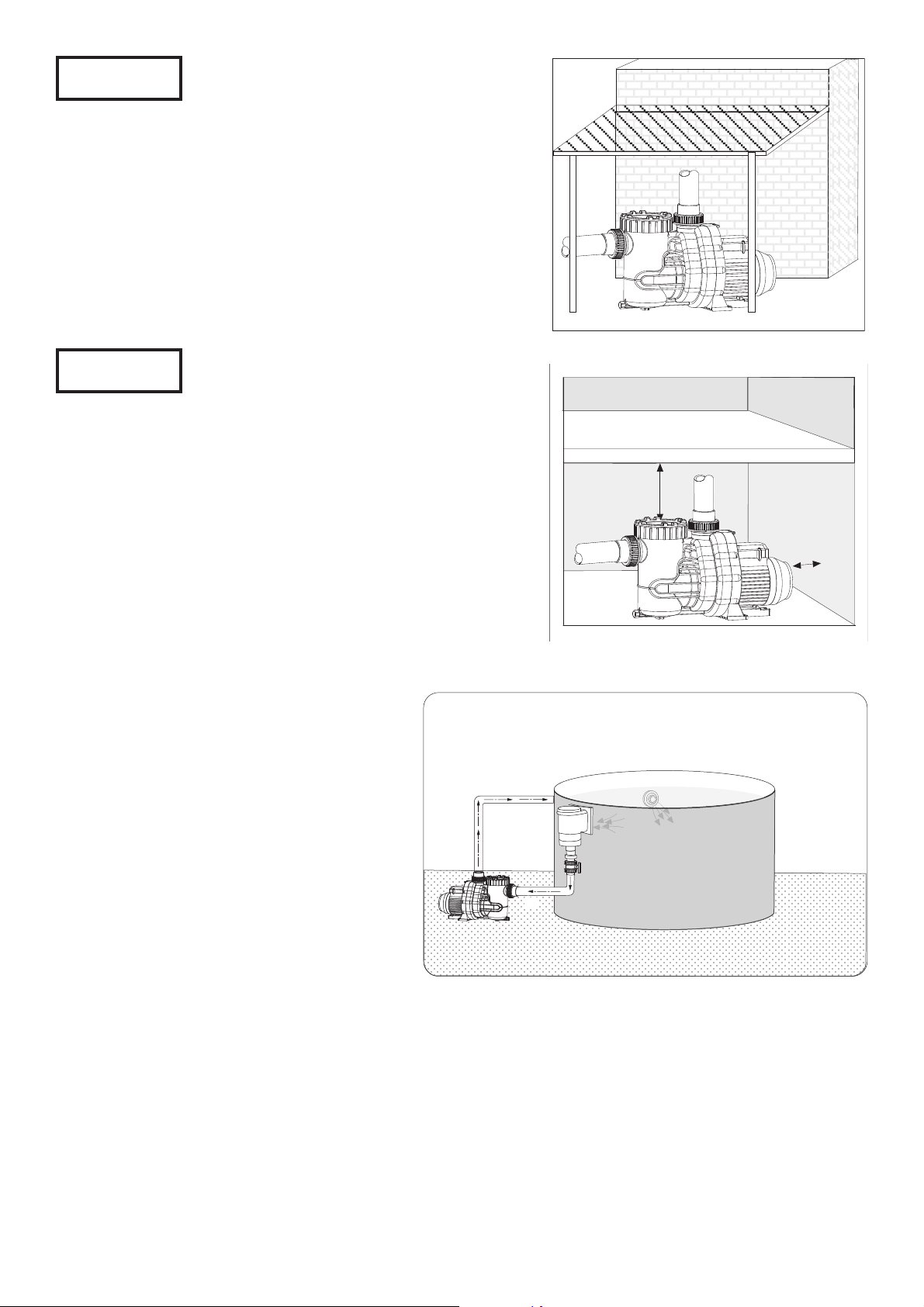

Caution
When the pump is installed outside, we recommend providing a simple protection against the weather (rain, sun etc.).
Caution
Implement appropriate measures to attenuate the noise generated by the pump to avoid damage to the environment. Fastening the pump to the foundation should be effected exclusively by means of bolts, threads or dowels, in order to avoid blocking the removal of the motor unit! Make sure that there is enough space between the fan cover and the wall, minimum 50 mm. You also need enough space to permit disassembly of the strainer basket, minimum 210 mm above.
D72.50.011-P
210
50
The pump should be installed at water level or below water level and in a horizontal position, in order to keep the suction path as short as possible and to reduce head loss. The Aqua Plus OKU is self-priming and should never be installed more than 2 m above water level. Make sure that the suction line is not leaky, otherwise the pump will prime insuffi ciently or not at all. We recommend the installation of check valve and shut-off valves depending on the type of pump or unit. The adhesive bonds in the suction and pressure lines require more time to cure, allow at least 12 hours before starting the pump.
D72.50.012-P
OUT
IN
D72.50.013-P
12
Page 13

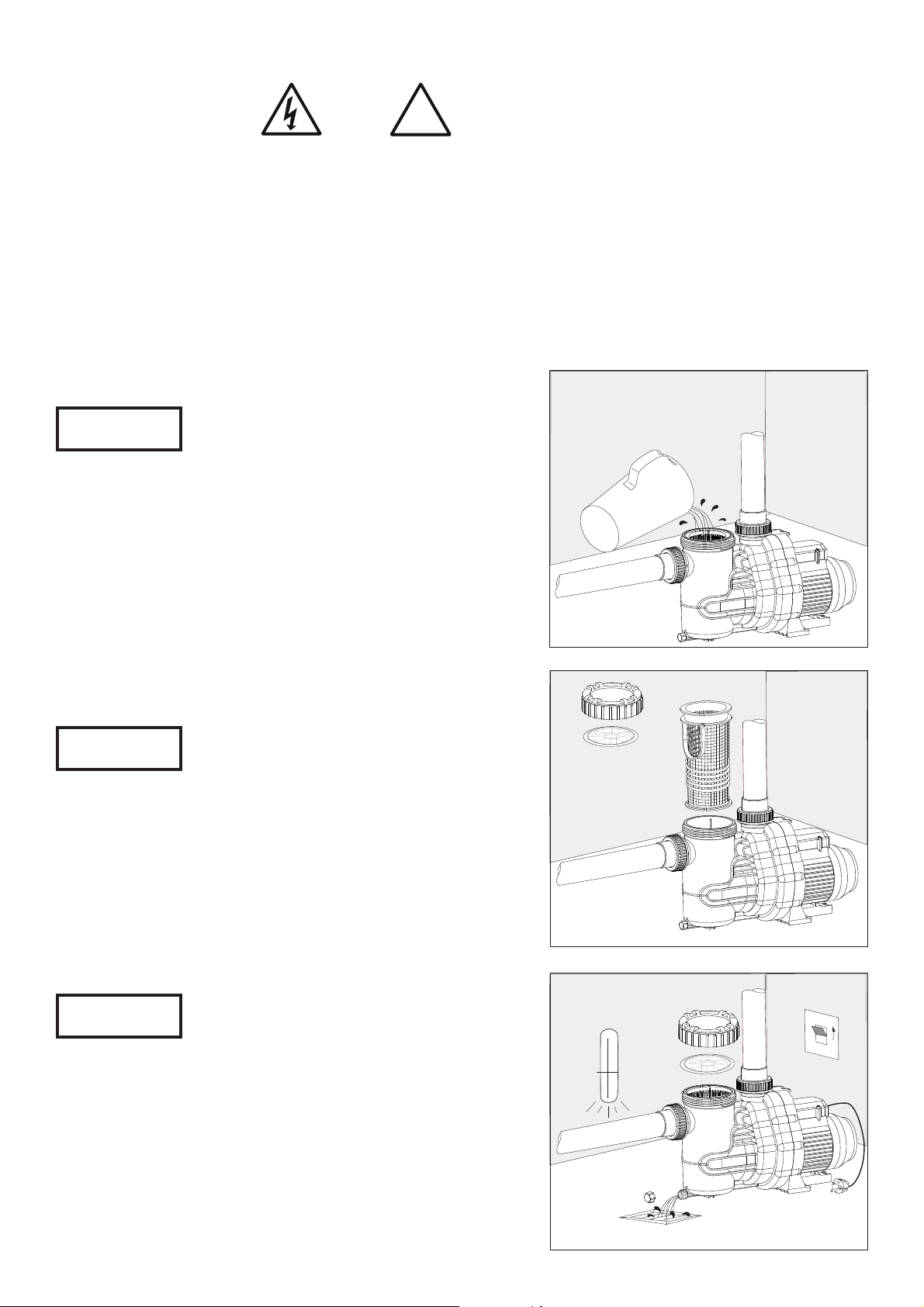

5. Electrical connection
!
All electrical connections should be performed by a qualifi ed expert only! Make sure all parts are free of tension before doing any maintenance work or electrical work.
The use of pumps for swimming pools and the restricted area around them is only permitted if pumps are installed in accordance with DIN/VDE 0100 part 702. The supply circuit has to be protected with a fault current contactor with a nominal fault current of I∆N - 30 mA. Please make sure that the electrical installation has a disconnecting device, which allows disconnection from the power supply with a minimum of 3 mm contact gap at each pole. In accordance with norm requirements an electrical cable type H05RN-F or H07RN-F must be used. Please ensure that the diameter of the electrical cable used adequately accommodates for the power of the motor and the length of the cable. Pumps with A.C. motors are equipped with a built-in thermal cut-out in the windings.
6. Initial start-up
Caution
Unscrew the ring nut and lift the transparent lid off the housing. Slowly fi ll the pump with clean water until the water level reaches the inlet connection. Put the transparent lid on and tighten the ring nut by hand. Never let the pump run dry, not even to verify the direction of rotation! Ensure that the valves installed in the suction and pressure lines are completely open. Never operate the pump without the strainer basket. Before initial start-up and after extended periods of downtime make sure the pump shaft turns freely.
D72.50.014-P
7. Maintenance
Caution
The strainer basket must be cleaned at regular intervals. A full or dirty strainer will impair the pump‘s fl ow rate and the fi ltration. For longer periods of downtime we highly recommend completely draining the pump and cleaning it.
Do not add water treatment agents, particularly agents in tablet form, into the strainer basket.
Caution
If there is a risk of freezing, the pump must be drained ahead of time. To do this open the drain plug and drain off all liquid. Also drain all pipes subject to freezing. Before doing any
maintenance work, switch off the pump and disconnect it from the power supply.
+20 +10
-10
-20
C°
D72.50.015-P
OFF
ON
0
D72.50.016-P
13
Page 14

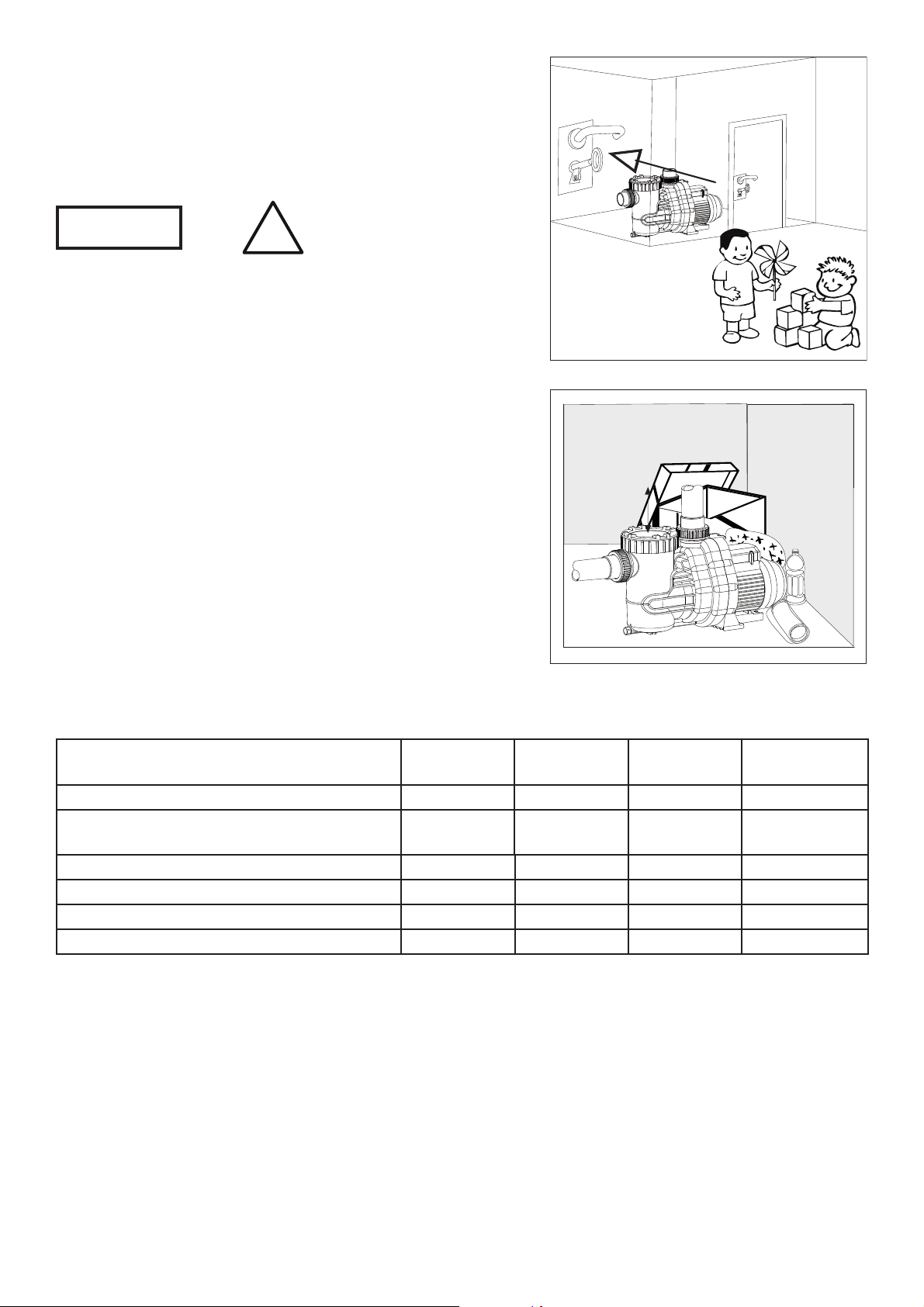

8. Repairs
Repair are only to be done by an authorized service center.
9. Recommendations
Achtung
Only install the pump in a lockable room, out of the reach of children.
Ensure the motor‘s cooling. The installation site must be dry and well ventilated. Never obstruct the air supply to the fan by putting any objects on the pump or too close to the pump.
!
D72.50.017-P
D72.50.018-P
10. Technical Data
Technical data at 50 Hz Aqua Plus 4
OKU Inlet Sa / outlet Da d (mm) 50/50 50/50 50/50 50/50 Rec. Inlet/outlet pipe, PVC-pipe, d 50/40 50/40 50/50 50/50 Power input P1 (kW) 0.35 0.45 0.60 0.69 Power output P2 (kW) 0.18 0.25 0.40 0.45 Rated current (A) 1.95 2.30 2.70 3.20 Weight (kg) 6.50 6.70 7.70 7.70
Type of motor enclosure Thermal class Motor speed approx (rpm) Max. continuous sound intensity level dB (A) Max. water temperature (°C) Max. casing interior pressure (bar)
For standard voltage according to DIN IEC 60038 and DIN EN 60034 (Euro voltage). Suitable for continuous operation 1- 220 - 240 V. Tolerances ± 5%
1)
Measured with phonometer according to DIN 45635.
IP X4 B 2840
1)
-70 40 (60) 2,5
Aqua Plus 6
OKU
Auqa Plus 8
OKU
Aqua Plus 11
OKU
Subject to technical modifi cations!
14
Page 15

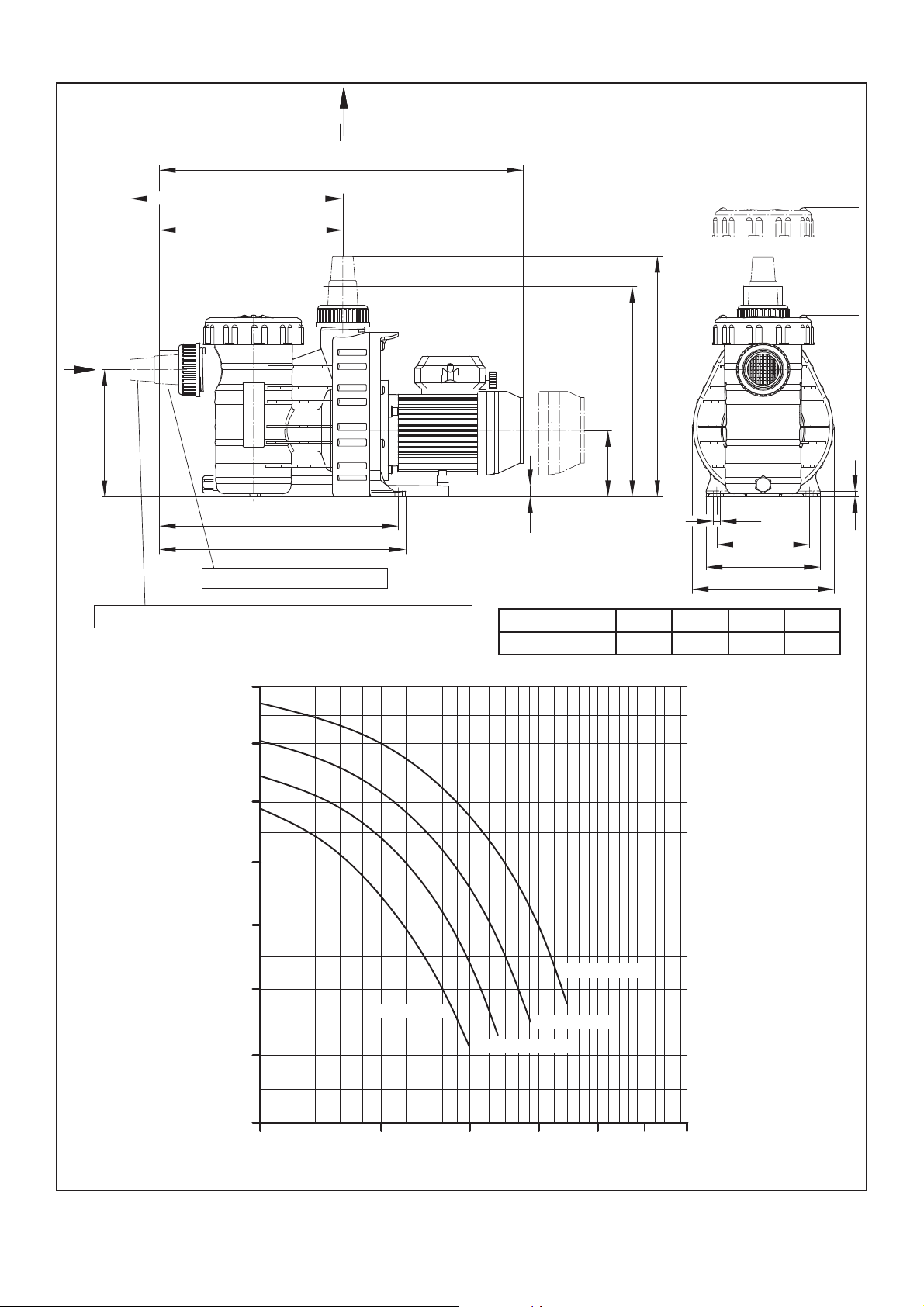

10. Technical data
Sa
178
298
257
Da
L
~ 210
295
337
255
335
345
Glue socket d=50
Hose nozzle for 1 ¼" or 1 ½" hose
D91.40.600-2-P
H [m]
14
12
10
8
93
8
10
130 160 200
AQUA Plus OKU 4 6 8 11
L 495 495 510 510
8
6
4
2
0
Subject to technical modifi cations!
Aqua Plus 4 OKU
5
Aqua Plus 11 OKU
Aqua Plus 8 OKU
Aqua Plus 6 OKU
1510 20 30
25
Q [m³/h]
KL91.40.602-2-P
15
Page 16
leakage
Check the inlet pipe for
Replace it (to be done by
line
an expert)
Lower the suction line
larger dia.
Use a suction line with
Clean suction and pressure
Check and clean pump,
fuses
strainer and impeller
Check power supply and
ver *)
make sure pump turns
Stop power supply and
freely, by using a screwdri-
Lid is leaky Eliminate the leak
Leakage in inlet pipe
Mechanical seal is leaky
No water in pump casing Fill pump casing with water
Excessive suction height Reduce suction height
water level
Suction line not below
Strainer is clogged Clean the strainer
small
Dia. of suction line too
clogged
Suction and pressure line
Foreign object in the pump
Power supply interrupted
Defective condenser Replace condenser
Defective bearing Replace bearings
(due to sand)
Pump is blocked
X
Motor is noisy Reason Solution
X
X
Pump/motor
doesn‘t start
XX
XX
16
Malfunctions / Trouble shooting
Pump leaks Flow rate is too weak Pump is noisy
Pump doesn‘t
XX
X
X
XX
XX
XX
X
X
XX
prime
The cause of the malfunction is to be determined by an expert!
Page 17
1. Généralités
FR
AQUA TechniX GmbH, Neunkirchen am Sand
2. Sécurité
Consignes de sécurité Erreurs d‘application possibles.
- Montage de la pompe avec système de canalisation déformé.
- Utilisation de la pompe hors du domaine d‘utilisation spécifi é dans la fi che technique de la pompe (par
ex. pression système trop élevée).
- Ouverture et maintenance de la pompe par une personne non qualifi ée.
Le présent mode d‘emploi donne des instructions de base qui doivent être respectées lors de l‘installation, de l‘utilisation et de l‘entretien. Il est donc indispensable qu‘il soit lu avant le montage. Il doit constamment être à disposition sur le site d‘utilisation du personnel chargé de l‘entretien.
W91.40.614-P
Cette pompe peut être utilisée par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou ayant une expérience ou une connaissance insuffi sante du produit, si elles se trouvent sous surveillance ou ont ete initiees a l‘utilisation süre de la pompe et comprennent les dangers en découlant. Les enfants ne doivent pas jouer avec la pompe. Le nettoyage et la maintenance dévolue à l‘utilisateur ne doivent pas être effectués par des enfants laissés sans surveillance.
Signalisation des instructions dans le mode d‘emploi
Attention - tension électrique
Danger - Le non-respect des instructions de sécurité peut provoquer des dangers tant pour les personnes que pour l‘environnement et le matériel.
!
Risques résiduels Chute de pièces
Les œillets destinés au transport du moteur ne sont prévus que pour soutenir le poids du moteur. Ces œillets peuvent casser en suspendant un groupe moto-pompe complète.
- L‘agrégat de pompe (constitué du moteur et de la pompe) doit être attaché aussi bien du cöte moteur
que du côté pompe.
- Seuls des dispositifs de levage appropriés, en parfait état technique et avec une capacité de levage
suffi sante, doivent être utilisés.
- Ne pas stationner sous des charges en suspension.
17
Page 18
Pièces en rotation
Risque de coincement et de cisaillement dû aux pièces en rotation apparentes.
- Effectuer l‘ensemble des travaux uniquement à l‘arrêt de la pompe.
- Avant de démarrer les travaux, sécuriser la pompe contre le ré-enclenchement.
- Dès la fi n des travaux, ré-enclencher tous les dispositifs de protection ou les remettre en service.
Energie électrique
L‘environnement humide entraîne un risque élevé d‘électrocution lors de la réalisation de travaux sur une installation électrique. Une installation non conforme des conducteurs de protection électriques peut également entraîner une électrocution (par ex. oxydation ou rupture de câble).
• S‘assurer que les bassins et la zone de sécurité sont installés, sont mis en service et fonctionnent selon les normes régionales en vigueur.
• Avant d‘effectuer des travaux sur l‘installation électrique, prendre les mesures suivantes:
- Couper l‘alimentation électrique de l‘installation.
- Apposer un panneau d‘avertissement : « Ne pas mettre en marche ! Des travaux sont en train d‘être effectués sur l‘installation. »
- Contrôler l‘absence de tension.
• Contrôler régulièrement la conformité de l‘installation électrique.
Surfaces chaudes
Le moteur électrique peut atteindre une température allant jusqu‘à 70°C. Risque de brûlure !
- Ne pas toucher le moteur lorsqu‘il est en service.
- Laisser refroidir le moteur avant tous travaux sur la pompe.
Attention
3. Informations générales
Le plus grand soin doit être apporté au transport des pompes. Tout stockage intermédiaire de la pompe dans un endroit à forte hygrométrie et sujet aux variations de température importantes est à éviter. Nos pompes avec pré-fi ltre sont conçues pour la fi ltration et la circulation de l‘eau des piscines. Les pièces en contact avec l‘eau sont pour la plupart en polypropylène PP. La température de l‘eau ne doit pas excéder 60°C. Le non-respect des instructions de montage et d‘utilisation peut provoquer le rejet d‘éventuelles de­mandes en indemnisation des dommages subis.
4. Montage
Attention
Installer la pompe dans un endroit au sec et aéré dans lequel la température ambiante ne dépassera pas 40°C. Dans un endroit clos, il est obligatoire de prévoir une évacuation de l‘eau. Le diamètre de la bonde d‘écoulement de l‘eau au niveau du sol est surtout défi nie en fonction de la taille du bassin, du fl ux volumique de circulation mais également en fonction de la possibilité d‘éventuelles fuites dans le système de circulation de l‘eau du bain.
D72.50.010-P
18
Page 19
Attention
Si la pompe est installée en plein air nous recommandons de l‘équiper d‘une simple protection contre les intempéries ainsi que contre les rayons du soleil.
Attention
La mise en place de mesures appropriées contre les nuisances sonores engendrées par les pompes évitera des conséquences dommageables sur l‘environnement. Pour la fi xation de la pompe sur le socle ou sur la fondation, nous vous recommandons d‘utiliser des vis avec des chevilles pour éviter de bloquer tout démontage de l‘unité moteur ! Il faudra veiller à conserver un espace suffi sant (de 50 mm au minimum) entre le couvercle du ventilateur et le mur, et vers le haut de 210 mm au minimum, pour pouvoir retirer le panier fi ltrant.
D72.50.011-P
210
50
Afi n limiter au maximum les pertes de charge, nous recommandons de monter la pompe à l‘horizontale et si possible au niveau de l‘eau ou légèrement en dessous. La pompe Aqua Plus OKU est auto­amorçante et ne devra pas être installée plus de 2 m au-dessus du niveau d‘eau. Veiller à ce que la conduite d‘aspiration soit totalement étanche, car en cas de problèmes d‘étanchéité, la pompe aspirera mal sinon pas du tout. Le collage des raccords nécessite un temps de durcissement prolongé. Il est recommandé, en fonction de l‘installation et de la pompe, d‘installer des clapets anti-retour et des vannes d‘arrêt. Une mise en service n‘est possible qu‘au bout de 12 heures.
D72.50.012-P
refoulement
aspiration
D72.50.013-P
19
Page 20
5. Raccordement au réseau électrique
!
Le branchement électrique doit être effectué obligatoirement par un spécialiste! Mettre hors tension toutes les unités avant l‘exécution de travaux électriques et de maintenance.
L‘installation de nos pompes pour piscines est soumise au strict respect des prescriptions de la norme DIN/VDE 0100 partie 702. Le circuit d‘alimentation électrique devra être protégé par un interrupteur différentiel équipé d‘un courant de défaut nominal I pompe soit protégé par un disjoncteur magnéto-thermique correctement calibré, avec intervalle de coupure min. de 3 mm par borne. Conformément à la norme, les types de câble H05RN-F ou H07RN-F doivent être utilisés. La section minimale admissible doit en outre être adaptée en fonction de la puissance du moteur et de la longueur du câble. Les moteurs à courant alternatif (monophasés) sont équipées d‘un disjoncteur thermique intégré dans le bobinage du moteur.
6. Première mise en service
Attention
Dévisser l‘écrou de couvercle et retirer le couvercle trans­parent. Remplir lentement la pompe avec de l‘eau jusqu‘au raccord de refoulement. Refermer le couvercle et resserrer l‘écrou de couvercle à la main. Eviter de faire fonctionner la
pompe sans eau, même pour contrôler le sens de rotati­on du moteur ! Veiller à ce que les vannes d‘arrêt montées
sur les conduites d‘aspiration et de refoulement soient bien ouvertes lors de la mise en service. Il est interdit de remettre la pompe en marche sans le panier fi ltrant. Après une période d‘arrêt prolongé de la pompe et avant la remise en marche, vérifi er que l‘arbre tourne librement.
- 30 mA. Il faudra veiller à ce que le moteur de la
∆N
D72.50.014-P
7. Entretien
Attention
Nettoyez régulièrement le panier de pré-fi ltre. Lorsque le panier est sale ou rempli de salissures, le débit de la pompe diminue et la fi ltration devient insuffi sante. Lors d‘une période d‘arrêt prolongée de la pompe il est fortement recommandé de vidanger complètement la pompe et de la nettoyer.
Ne disposer aucun produit d‘entretien de l‘eau, en particulier sous forme de tablettes, dans le panier fi ltrant de la pompe.
Attention
En cas de risques de gel, vidanger la pompe en temps opportun. La vidange de l‘eau de la pompe s‘effectue par la vis de purge. Vidanger également les canalisations d‘aspiration et de refoulement. Pour tous travaux d‘entretien
débrancher la pompe du réseau électrique.
+20 +10
-10
-20
C°
D72.50.015-P
OFF
ON
0
20
D72.50.016-P
Page 21
8. Réparations
L‘ensemble des réparations doivent être exclusivement effectuées par un service après vente recommandé.
9. Recommandations
Achtung
Effectuer l‘installation des pompes dans des locaux sécurisés et fermés à clef, ne permettant pas l‘acces aux enfants.
Veiller à la bonne aération de la pompe par le ventilateur (pour que l‘air puisse circuler librement, il n‘est pas recommandé d‘isoler la pompe avec de la laine de verre par exemple). La pompe doit être installée dans un endroit au sec et bien aéré. Eviter de stocker des objets à proximité de la pompe.
!
D72.50.017-P
D72.50.018-P
10. Données techniques
Données techniques a 50 Hz Aqua Plus 4
OKU Aspiration Sa / Refoulement Da d (mm) 50/50 50/50 50/50 50/50 Conduite d‘aspiration/refoulement recom-
mandée, tuyau PVC, d Puissance absorbée P1 (kW) 0,35 0,45 0,60 0,69 Puissance à l‘arbre P2 (kW) 0,18 0,25 0,40 0,45 Intensité nominale (A) 1,95 2,30 2,70 3,20 Poids (kg) 6,50 6,70 7,70 7,70
Type de protection Classe d‘isolement Vitesse de rotation (min-1) environ Niveau de pression acoustique permanente dB (A) Température de l‘eau (°C) max. Pression du système (bar) max.
Tension conforme aux normes DIN IEC 60038 et DIN EN 60034 (euro-tension). Convient à un fonctionnement ininterrompu en tension monophasée 1- 220 - 240 V. Tolérances ± 5%
1)
mesures prises à l‘aide d‘un appareil de mesure du niveau de bruit, conformément aux normes
DIN 45635.
50/40 50/40 50/50 50/50
IP X4 B 2840
-70 40 (60) 2,5
Aqua Plus 6
OKU
1)
Auqa Plus 8
OKU
Aqua Plus 11
OKU
Sous réserves de modifi cations techniques!
21
Page 22
10. Données techniques
298
257
178
Da
L
295
337
335
345
douille à collet d=50
Embout cannelé pour tuyau 1 ¼" ou 1 ½"
D91.40.600-3-P
H [m]
14
12
10
8
93
8
10
130 160 200
AQUA Plus OKU 4 6 8 11
L 495 495 510 510
8
6
4
Aqua Plus 4 OKU
2
0
5
Sous réserves de modifi cations techniques!
22
Aqua Plus 11 OKU
Aqua Plus 8 OKU
Aqua Plus 6 OKU
1510 20 30
25
Q [m³/h]
KL91.40.602-2-P
Page 23
Le réduire
spécialiste *)
Vérifier l’étanchéité
Vérifier l’étanchéité
La faire remplacer par un
Le remplir d’eau
L’immerger
Le nettoyer
diamètre
Les purger
Choisir un plus grand
la turbine
les fusibles
Vérifier et nettoyer la
Contrôler l’alimentation et
pompe, le panier filtrant et
Le remplacer
librement *)
Couper l’alimentation
électrique, vérifier avec un
tournevis que l’arbre tourne
Moteur bruyant Causes Remèdes
moteur ne
La pompe/le
Roulement à billes défec-
tueux
dans la pompe)
La pompe se bloque (sable
étanche
n’est pas étanche
La conduite d’aspiration
Le couvercle n’est pas
n’est pas étanche
La garniture mécanique
est trop élevée
La hauteur d’aspiration
sans eau
Le corps de pompe est
La conduite d’aspiration est
obstrue
Le panier filtrant est
au dessus du niveau d’eau
Le diamètre de la conduite
on, de refoulement sont
Les conduites d’aspirati-
d’aspiration est trop petit
obstruées
Corps étranger dans la
pompe
interrompue
Alimentation de courant
Condensateur défectueux Le remplacer
X
X
X
XX
démarre pas
XX
Disfonctionnements eventuels, causes et solutions
trop de bruit
La pompe fait
XX
trop faible
Le débit est
X
X
pas ètanche
La pompe n’est
XX
La pompe
n‘aspire pas
XX
XX
X
X
X
23
*) operations a effectuer uniquement par un specialiste!
Page 24
EG - Konformitätserklärung
DE / FR / EN / IT / NL / FI / ES / PL / CS / SK / DA / SE / TR / RU
Déclaration CE de conformité / EC declaration of conformity / Dichiarazione CE di conformità / EG-verklaring van overeenstemming / EU-yhtäpitävyysilmoitus / Declaración de
conformidad / Deklaracja zgodności CE / ES prohlášení o shodě / ES vyhlásenie o zhode / EF-overensstemmelseserkl æring / EG-deklaration om överensstämmelse / AT Uygunluk
Beyanı / Декларация соответствия ЕС
Hiermit erklären wir, dass das Pumpenaggregat / Maschine
Par la présente, nous déclarons que le groupe moteur-pompe / Herewith we declare that the pump unit / Si dichiara, che la pompa / hiermee verklaren wij, dat het pompaggregaat
/ Täten ilmoitamme, että pumppulaite / Por la presente declaramos que la unidad de bomba / Niniejszym oświadczamy, że pompa / Prohlašujeme, že níže uvedené čerpadlo /
Vyhlasujeme, že nižšie uvedené čerpadlo: / Hermed erklærer vi, at pumpeaggregatet/maskinen / Härmed tillkännager vi att pumpaggregatet/maskinen / A şağıda adı geçen pompa
ünitesinin/makinenin / Настоящим мы заявляем, что насосный агрегат/машина
Baureihe
Série / Series / Serie / Serie / Mallisarja / Serie / Typoszereg / Série / Série / Serie / Serie / Seri / Сер
20180301
Risikoanalyse:
folgenden einschlägigen Bestimmungen entspricht:
correspond aux dispositions pertinentes suivantes: / complies with the following provisions applying to it: / è conforme alle sequenti disposizioni pertinenti: / in de door ons geleverde uitvoering voldoet aan de eisen van de in het vervolg genoemde bepalingen: / cumple las siguientes disposiciones pertinentes: / vastaa seuraavia asiaan kuuluvia
määräyksiä: / odpowiada następującym odnośnym normom: / je v souladu s požadavky směrnic, které se na něj vztahují: / je v súladu s požiadavkami smerníc, ktoré sa na nej vzťahujú: / opfylder følgende gældende bestemmelser: / uppfyller följande tillämpliga bestämmelser: / aşağıda belirtil en geçerli yönetmeliklere uygun olduğunu beyan ediyor uz: /
отвечает соответствующим положениям:
Angewendete harmonisierte Normen, insbesondere
Normes harmonisées utilisées, notamment: / Applied harmonized standard in particular / Norme armonizzate applicate in particolare / Gebruikte geharmoniseerde normen, in het
bijzonder / Käytettyjä harmonisoituja normeja, erityisesti / Normas armonizadas aplicadas, especialmente / Zastosowane normy zharmonizowane, w szczególności / za použití následujících harmonizovaných norem / za použití nasledujúcich harmonizovaných noriem / Anvendte harmoniserede standarder, is ær / Tillämpade harmoniserade normer, i
synnerhet / Uygulanmış harmonize standartlar, özellikle / Использованные согласованные нормы, в особенности
Aqua Plus OKU
EG-Maschinenrichtlinie 2006/42/EG
CE-Directives européennes 2006/42/CE / EC-machinery directive 2006/42/EC / CE-Direttiva Macchine 2006/42/CE / EG-Machinerichtlijn 2006/42/EG / EU-
konedirektiivi 2006/42/EU / directiva europea de maquinaria 2006/42/CE / Dyrektywa maszynowa 2006/42/EG / strojní směrnice 2006/42/ES / strojná
smernica 2006/42/ES / EF-maskindirektiv 2006/42/EF / EG-maskindirektivet 2006/42/EG / AT Makine Emniyeti Yönetmeliği 2006/42/AT / Директива ЕС по машинам 2006/42/EG
EMV-Richtlinie 2014/30/EU
Directives CE sur la compatibilité électromagnétique 2014/30/UE / EMC-Machinery directive 2014/30/EU / Direttiva di compatibilità elettromagnetica 2014/30/EU / Richtlijn 2014/30/EU / Sähkömagneettinen yhteensopivuus (EMC) konedirektiivi 2014/30/EU / directiva 2014/30/UE / Dyrekt ywa
kompatybilność elektromagnetyczna (EMC) 2014/30/UE / směrnice o elektromagnetické kompatibilitě 2014/30/EU / smernica o elektromagnetickej
kompatibilite 2014/30/EU / EMC-direktiv 2014/30/EU / EMC-direktivet 2014/30/EU / EMC Yönetmeliği 2014/30/EU / Директива по электромагнитной совместимости 2014/30/EU
EG-Richtlinie 2002/96/EG (WEEE)
Directive 2002/96/CE (DEEE) / Directive 2002/96/EC (WEEE) / Direttiva 2002/96/CE (WEEE) / EG-Richtlijn 2002/96/EG (WEEE) / EU-direktiivi 2002/96/EC (WEEE) / CE-Directiva 2002/96/EG (tratamiento de residuos de componentes de aparatos eléctricos y electrónicos en desuso / Dyrektywa 2002/96/EG
(WEEE)) / směrnice 2002/96/ES (W EEE) / smernica 2002/96/ES (W EEE) / EF-direktiv 2002/96/EF (WEEE) / EG-direktivet 2002/96/EG (WEEE) / AT
Yönetmeliği 2002/96/AT (WEEE) / Директива ЕС 2002/96/EG (WEEE)
EG-Richtlinie 2011/65/EG (RoHS)
Directive 2011/65/CE (RoHS) / Directive 2011/65/EC (RoHS) / Direttiva 2011/65/CE (RoHS) / EG-Richtlijn 2011/65/EG (RoHS) / EU-direktiivi 2011/65/EC (RoHS) / CE-Directiva 2011/65/EG (limitación de utilización de determinados productos peligrosos en aparatos eléctricos y electrónicos / Dyrektywa
2011/65/EG (RoHS)) / směrnice 2011/65/ES (RoHS) / smernica 2011/65/ES (RoHS) / EF-direktiv 2011/65/EF (RoHS) / EG-direktivet 2011/65/EG (RoHS) /
AT Yönetmeliği 2011/65/AT (RoHS) / Директива ЕС 2011/65/EG (RoHS)
Ökodesign-Richtlinie 2009/125/EG
Directive d'écoconception 2009/125/CE / Ecodesign Directive 2009/125/EC / Direttiva sulla progettazione ecocompatibile 2009/125/CE / Ecodesign-richtlijn 2009/125/EG / Ecodesign-direktiivi 2009/125/EY / Directiva 2009/125/CE Ecodiseño / Dyrektywa 2009/125/WE (ErP) / Sm ěrnice 2009/125/ES o ekodesignu / Smernica 2009/125/ES o ekodizajne / Rådets direktiv 2009/125/EF om krav til miljøvenligt design af energirelaterede produkter /
Ekodesigndirektiv 2009/125/EG / Eko-Tasarım Yönetmeliği 2009/125/EC / Директива по экодизайну 2009/125/EG
EN 60335-1:2012 Elektr. Geräte für den Hausgebrauch
EN 60335-2-41:2012 Elektr. Geräte für den Hausgebrauch: Pumpen
EN ISO 12100 Sicherheit von Maschinen
91233 Neunkirchen am Sand,
Ort, Datum / Fait à, le / Place, date / Località, data / Plaats, Datum / Paikka,
Päiväys / Lugar, Fecha / Miejscowość, Data / Místo, datum / Miesto, dátum /
Sted, dato / Ort, datum / Yer, Tarih
AQUATECHNIX GmbH
Adresse / Adresse / Address / Indirizzo / Adres / Osoite / Dirección / Adres / Adresa / Adresa / Adresse / Adress / Adres
Hauptstraße 3, 91233 Neunkirchen am Sand, Germany
Directeur Technique / Technical director / Direttore tecnico / Technisch directeur / Kierownik techniczny / Technický reditel / Technický riaditel / Teknisk chef / Tekn. Chef / Teknik Müdür /
Технический руководитель
i.V. S. Watolla, Techn. Leiter
Gérant / Director / Amministratore / Bedrijfsleider / Toimitusjohtaja / Gerente
/ Dyrektor zarządzający / Ředitel prodeje marketingu / Obchodný riaditeľ /
Direktør / Verkställande direktör / Genel Müdür / Директор
A. Herger, Geschäftsführer
20.03.2018
24
03.2018-PDF-91233-7662060077
Loading...
