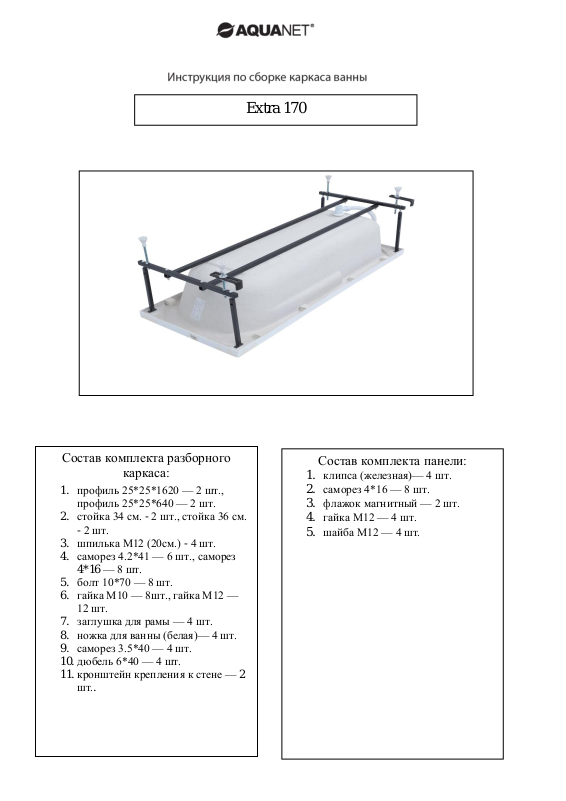

Aquanet Extra 170 Installation guide

Состав комплекта разборного

каркаса:

1. профиль 25*25*1620 — 2 шт.,

профиль 25*25*640 — 2 шт.

2. стойка 34 см. - 2 шт., стойка 36 см.

- 2 шт.

3. шпилька М12 (20см.) - 4 шт.

4. саморез 4.2*41 — 6 шт., саморез

4*16 — 8 шт.

5. болт 10*70 — 8 шт.

6. гайка М10 — 8шт., гайка М12 —

12 шт.

7. заглушка для рамы — 4 шт.

8. ножка для ванны (белая)— 4 шт.

9. саморез 3.5*40 — 4 шт.

10. дюбель 6*40 — 4 шт.

11. кронштейн крепления к стене — 2

шт..

Состав комплекта панели:

1. клипса (железная)— 4 шт.

2. саморез 4*16 — 8 шт.

3. флажок магнитный — 2 шт.

4. гайка М12 — 4 шт.

5. шайба М12 — 4 шт.

Extra 170

Этапы установки и сборки каркаса:

1. Установить раму каркаса.. Внимание! Каркас не должен выступать за края ванны.

2. На углах каркаса, через отверстия Ø13 мм. соединить каркас с вертикальными

стойками болтом и гайкой М10 .

3. В углах ванны отмерить требуемое расстояние от каждого борта.

4. Прикрутить стойки во вкладыши из ДСП расположенные в углах ванны

(используются два самореза 4*16 на каждую стойку)

5. Прикрутить каркас саморезами 4,2*41 к подложке на дне ванны

6. В закладные из ДСП, которые располагаются по периметру с передней стороны,

прикрутить клипсы, для упора фронтальной панели.

7. Вставить опоры (магнитное крепление) для крепления фронтальной панели. на

стойки и зафиксировать контргайками М12.

8. В открытые части профильной трубы вставить пластиковые заглушки.

9. В отверстия на каркасе Ø13мм. установить ножки и зафиксировать их гайками. При

наличии дополнительных ножек, на дно ванны прикрутить площадки крепления

ножек.

10. С использованием уровня, отрегулировать высоту ножек таким образом, чтобы

ножки выступали не более 20 мм от нижнего края фронтальной панели.
