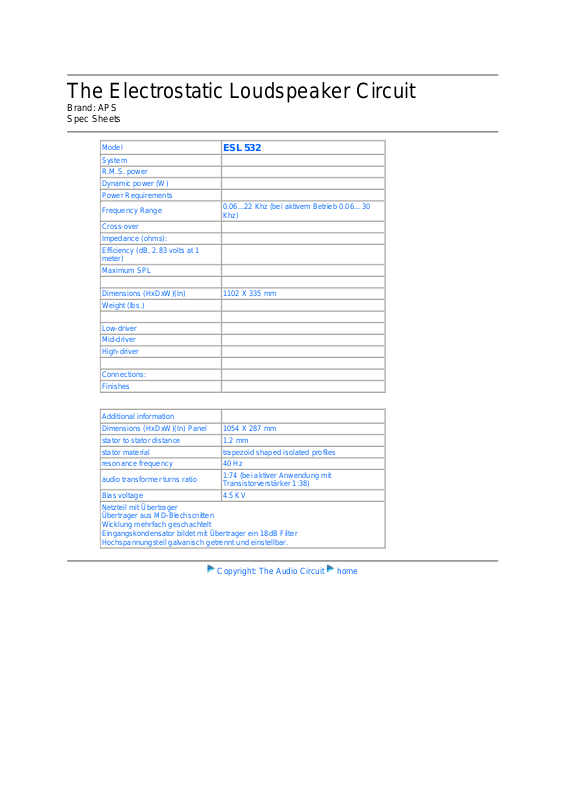

The Electrostatic Loudspeaker Circuit
Brand: APS
Spec Sheets
Model
System
R.M.S. power
Dynamic power (W)
Power Requirements
Frequency Range
Cross-over
Impedance (ohms):
Efficiency (dB, 2.83 volts at 1
meter)
Maximum SPL
Dimensions (HxDxW)(In) 1102 X 335 mm
Weight (lbs.)
Low-driver
Mid-driver
High-driver
Connections:
Finishes
ESL 532
0.06...22 Khz (bei aktivem Betrieb 0.06... 30
Khz)
Additional information
Dimensions (HxDxW)(In) Panel 1054 X 287 mm
stator to stator distance 1.2 mm
stator material trapezoid shaped isolated profiles
resonance frequency 40 Hz
audio transformer turns ratio
Bias voltage 4.5 KV
Netzteil mit Übertrager
Übertrager aus MD-Blechscnitten
Wicklung mehrfach geschachtelt
Eingangskondensator bildet mit Übertrager ein 18dB Filter
Hochspannungsteil galvanisch getrennt und einstellbar.
1:74 (bei aktiver Anwendung mit
Transistorverstärker 1:38)
