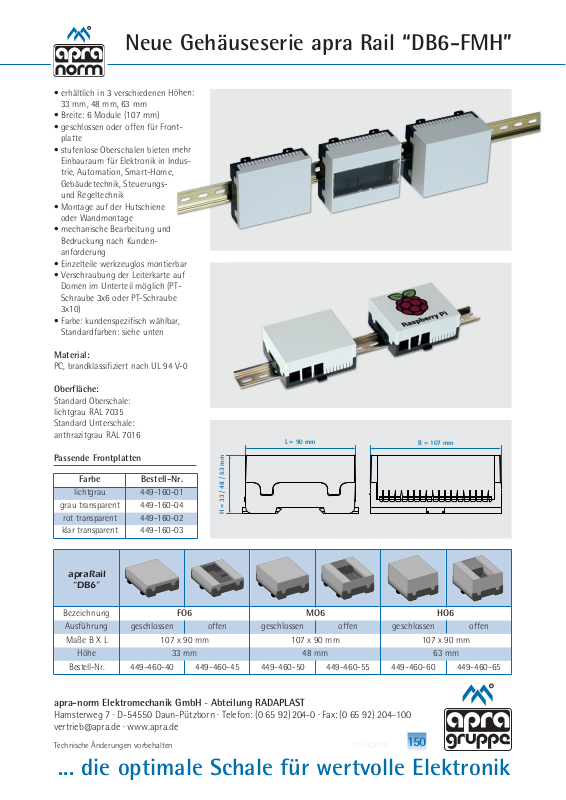

Neue Gehäuseserie apra Rail “DB6-FMH”
• erhältlich in 3 verschiedenen Höhen:
33 mm, 48 mm, 63 mm
• Breite: 6 Module (107 mm)
• geschlossen oder offen für Front-
platte
• stufenlose Oberschalen bieten mehr
Einbauraum für Elektronik in Indus-
trie, Automation, Smart-Home,
Gebäudetechnik, Steuerungsund Regeltechnik
• Montage auf der Hutschiene
oder Wandmontage
• mechanische Bearbeitung und
Bedruckung nach Kundenanforderung
• Einzelteile werkzeuglos montierbar
• Verschraubung der Leiterkarte auf
Domen im Unterteil möglich (PTSchraube 3x6 oder PT-Schraube
3x10)
• Farbe: kundenspezifisch wählbar,
Standardfarben: siehe unten
Material:
PC, brandklassifiziert nach UL 94 V-0
Oberfläche:
Standard Oberschale:
lichtgrau RAL 7035
Standard Unterschale:
anthrazitgrau RAL 7016
Passende Frontplatten
... die optimale Schale für wertvolle Elektronik
Technische Änderungen vorbehalten 11.12.2018
apra-norm Elektromechanik GmbH - Abteilung RADAPLAST
Hamsterweg 7 · D-54550 Daun-Pützborn · Telefon: (0 65 92)204-0 · Fax: (0 65 92) 204-100
[email protected] · www.apra.de
150
apraRail
“DB6”
Bezeichnung
FO6 MO6 HO6
Ausführung geschlossen offen geschlossen offen geschlossen offen
Maße B X L 107 x 90 mm 107 x 90 mm 107 x 90 mm
Höhe 33 mm 48 mm 63 mm
Bestell-Nr. 449-460-40 449-460-45 449-460-50 449-460-55 449-460-60 449-460-65
Farbe Bestell-Nr.
lichtgrau 449-160-01
grau transparent 449-160-04
rot transparent 449-160-02
klar transparent 449-160-03
H = 33 / 48 / 63 mm
L = 90 mm
B = 107 mm
