Appleton Rigmaster LED Series Luminaires, Class I, Division 2 with Emergency Battery Backup, 650610-000 Instruction Sheet
650610-000 INSTRUCTION SHEET
Installation Instructions Appleton™ Rigmaster™ LED Luminaire
with Emergency Battery Backup
FOR PROPER AND SAFE INSTALLATION OF THIS PRODUCT, PLEASE READ THE FOLLOWING INSTRUCTIONS.
Product Safety
Signal Words Defined
DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury. WARNING indicates a hazardous
situation which, if not avoided, could result in death or serious injury. CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury. NOTICE is used to address practices not related to physical injury.
Safety Instructions for Luminaire
WARNING:
• Before installation, ensure that the unit complies with the hazardous area classication. Refer to luminaire nameplate, located on
exterior of housing body, for suitability in specic hazardous locations.
• Do not open or remove the luminaire with the circuit energized.
• Do not remove or replace fuse when luminaire is energized.
• Do not use luminaire on ungrounded systems. Failure to ground this luminaire can result in an electric shock, which may be fatal.
• Do not mount near gas or electric heaters.
• Use two safety cables for installations experiencing high vibrations.
• Do not open when explosive atmospheres are present.
• Supply wires are to be rated for minimum 90°C.
• To reduce the risk of ignition of hazardous atmosphere, disconnect the luminaire from the main supply circuit and wait until the
battery gets de-energized (Minimum 90 minutes for RM********H*** and minimum 180 minutes for RM********E***) before opening the
xture. Keep tightly closed when in operation.
• Make sure to tighten unused close-up plugs after applying TLNC4 grease. TLNC4 grease shall be applied in 3 lines, spaced
approximately 120 degrees apart, perpendicular to the threads.
CAUTION:
• Do not look directly at the LEDs when energized.
• Disconnect the luminaire from the supply circuit before opening to reduce the risk of ignition in hazardous atmospheres.
• Disconnect battery pack through quick disconnect while opening luminaire for servicing.
• Do not attempt to service the battery. The unit uses a sealed, Ni-MH battery which requires no maintenance. For replacement,
contact Customer Service.
• To avoid burning hands, allow luminaire to cool down prior to maintenance.
• Do not replace any component in hazardous area. Move the luminaire into the area known to be non-hazardous.
• Lens cleaning instructions: Wipe/clean from the outside only with a moist cloth. (Beware of electrostatic charges.)
• When installing in a hazardous location, it is necessary that the reector, lens, and all certied conduit plugs be in place and
tightened securely to the housing.
NOTICE:
• Do not touch the LEDs; touching could leave oily deposits, causing hot spots and potential premature failure.
• The LED lens should be cleaned periodically from the outside only with a moist cloth to maintain lighting efciency.
• The use of accessory equipment not recommended by the manufacturer may cause an unsafe condition.
• This luminaire is designed for and should be installed with hazardous locations wiring method required in accordance with the
National Electrical Code®/Canadian Electrical Code and all applicable local codes.
• This product must be installed in accordance with the applicable installation code by a person familiar with the construction and
operation of the product and hazards involved.
• Do not use this equipment for anything other than its intended use.
• This luminaire is provided with a factory installed emergency lighting battery pack.
Appleton • 1.800.621.1506 • www.appletonelec.com 650610-000 Rev. 03 11/02/20 • Page 1 of 43
Applications/Intended Use
• Areas where ammable gases and vapors are present under conditions dened by the ratings below.
• Areas of low clearance, low ceiling heights, or where luminaire weights must be minimized.
• Non-hazardous locations where severe weather conditions, excessive moisture, dirt, dust, corrosive atmospheres, and high
ambient temperatures are encountered.
• Where exible cord is used, it should be approved for extra hard, wet location usage and shall have a separate ground conductor.
• Luminaire is suitable for mounting height as per table-1 to meet 1 Foot-Candle requirement during emergency operation.
Table 1: Suitable Mounting Height
Duration Setting Clear Lens Diffused Lens
90 Minutes <18 ft <16 ft
180 Minutes <14 ft <13 ft
Agency Ratings: (NEC/CEC)
• Class I, Division 2, Groups A, B, C, D • Class I, Zone 2, Group IIC
• Class II, Division 1, Groups E, F, G • Zone 20
• Class III • Wet Locations
• Type 3R, 4 & 4X • Simultaneous Exposure
• IP66
NOTES:
Refer product nameplate, located on the housing body, for details.
650610-000 Rev. 03 11/02/20 • Page 2 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Dimensions/Details
LUMINAIRE DIMENSIONS
FIGURE 1: RIGMASTER 2 FT. LUMINAIRE WITH EMERGENCY BATTERY BACKUP
FIGURE 2: RIGMASTER 4 FT. LUMINAIRE WITH EMERGENCY BATTERY BACKUP
General Mounting Instructions
1. Make sure power is disconnected before installing the luminaire.
2. Determine appropriate mounting distance between mounting holes for your application.
3. Use bolts (not supplied) appropriate for the structural support member.
4. Secure luminaire to structural support element having through holes that can handle the weight of the luminaire in accordance with
local building code and all other code requirements.
5. Tighten the bolts to secure the luminaire in place.
650610-000 Rev. 03 11/02/20 • Page 3 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Mounting Brackets
LARGE SWIVEL BRACKET (RMHLSB)
1. Make sure power is disconnected & circuit is de-energized before installing the bracket.
2. Determine appropriate mounting distance between holes on the brackets for your application. Refer to Figure 3(C).
3. Secure RMHLSB bracket to structural support member with appropriate bolts (not supplied) that can handle the weight of luminaire
in accordance with local building code and all other code requirements.
4. Raise luminaire to mounted RMHLSB bracket and secure it using M8 washer and bracket mounting screw (M8 X 18) supplied with
the bracket on both sides.
5. Align the luminaire to the desired aiming position with your free hand and use Locking screw (M8 X 18) supplied with the bracket to
hold at that position. Refer to Figure 3(A).Tighten all the screws to secure the luminaire in place with a torque of 15 N.m (133 Lb.in).
FIGURE 3: MOUNTING BRACKET - RMHLSB BRACKET
650610-000 Rev. 03 11/02/20 • Page 4 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
LOW PROFILE FIXED BRACKET (RMHLPB)
1. Make sure power is disconnected & circuit is de-energized before installing the bracket.
2. Determine appropriate mounting distance between holes on the brackets for your application. Refer to Figure 4(C).
3. Secure RMHLPB bracket to structural support member with appropriate bolts (not supplied) that can handle the weight of luminaire
in accordance with local building code and all other code requirements.
4. Raise luminaire to mounted RMHLPB bracket and secure using M8 washer and bracket mounting screw (M8 X 18) supplied with
the bracket on both sides.
5. Use locking screw (M8 X 18) supplied with the bracket such that they are diagonally opposite to each other on either side. Refer to
Figure 4(C) for hole locations. Make sure bracket is locked to its position.
6. Tighten all the screws to secure the luminaire in place with a torque of 15 N.m (133 Lb.in).
FIGURE 4: MOUNTING OPTIONS - RHMLPB BRACKET
MOUNTING BRACKET COMPATIBILITY CHART FOR RETROFIT INSTALLATIONS
Table 2: Bracket Compatibility with Retrofit Installations
Appleton Part Number
Manufacturer Part Number
Crouse Hinds DP1057MTK X X
LTXW4 X X
Dialight
AZZ™ Rigalite 53050 X X
“X” Denotes compatible with respective Cross reference.
LTXW4LP X X
LSXW4 X X
RMHLSB RMHLPB
Large Swivel Bracket Low Profile Bracket
650610-000 Rev. 03 11/02/20 • Page 5 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Wiring Options
WARNING: The luminaire must be grounded as required by the National Electrical Code (Paragraph 410.21 and Article 250) or
Canadian Electrical Code (Rule 30-500 and Section 10). Verify that ground continuity has been established by using an Ohm meter or
other suitable testing equipment before energizing the luminaire. Failure to properly ground the luminaire will create an electric shock
hazard, which can cause serious injury or death.
Please use supply wires with temperature rating 90°C or above.
Wiring the Rigmaster™ Emergency Battery Back-up LED Luminaire
For Luminaire with Wire Nut Option
NOTE: Each wire nut can accept 2 # AWG12 (user wires) with 1 # AWG18 wires (Driver wire). Refer to the table below for
power system application.
TABLE 3:
POWER SYSTEM BLACK WHITE GREEN
L-N AC POWER SYSTEM HOT / LINE NEUTRAL GROUND
L-L AC POWER SYSTEM HOT 1 / LINE 1 HOT 2 / LINE 2 GROUND
1. Make sure power is Switched off before wiring the luminaire.
2. A. Wiring with Multi-conductor Cable: Strip the cable outer jacket as required. Strip the insulation of individual wire by
approximately 13 mm (0.5 in)
B. Wiring with Individual Wires: Strip the insulation of individual wire by approximately 13 mm (0.5 in)
3. For standard Wiring:

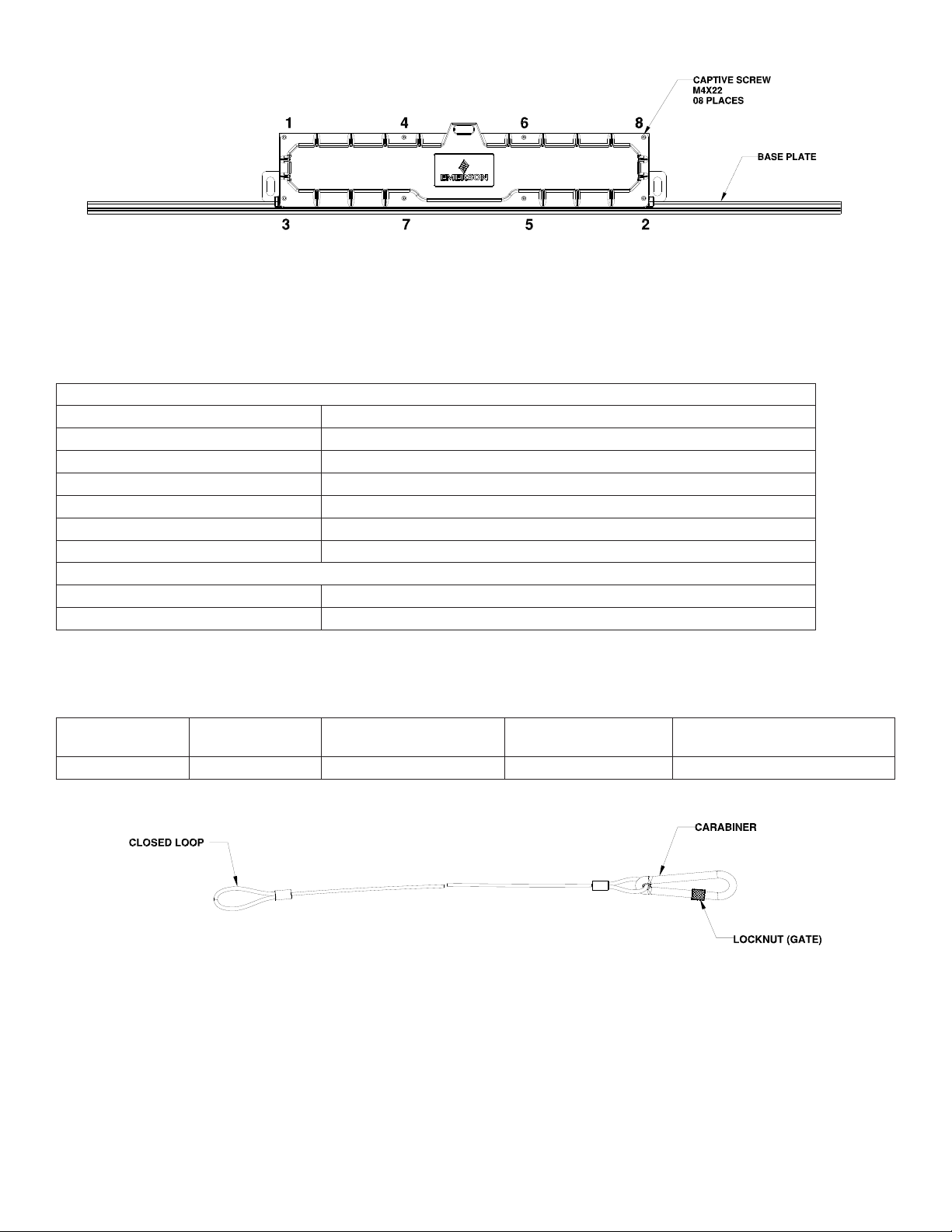

A. Open the luminaire wiring compartment by loosening the eight captive screws. Allow the cover to swing open, enabling
access to the wiring compartment. See Figure 5. Pull in the luminaire’s supply input wires (by removing wire nuts) through
the cable entry hole, inside the wiring compartment.
B. Pull in the facility electrical supply wires through the same conduit entry hole.
C. Connect electrical power supply leads to wire conductors with the help of wire nuts by holding wires together with even
ends. For Wiring diagram refer to one of the figures from Figure 7A, Figure 7B, Figure 7C, & Figure 7D in conjunction
with section ‘Wiring Methods’ as applicable.
D. Connect the battery by plugging in the quick connector.
E. Check all connections for continuity and ground integrity and close the luminaire wiring compartment cover.
F. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 lbf-in) using the sequence shown as in gure 11.
Make sure wires do not pinch between cover and wiring compartment while closing.
4. For through feed Wiring (for all conduit sizes):
A. Open the luminaire wiring compartment by loosening the eight captive screws on cover. Allow the cover to swing
open, enabling access to the wiring compartment. See Figure 5.
B. Pull in the luminaire’s supply input wires (by removing wire nuts) through the cable entry hole, inside the
wiring compartment.
C. Pull in the facility electrical supply wires from both sides through the conduit entry holes.
D. Connect electrical power supply leads to the respective wires with the help of wire nuts supplied with luminaire by holding
wires together with even ends. For Wiring diagram refer one of the gures from Figure 8A, Figure 8B, Figure 8C, & Figure
8D in conjunction with section ‘Wiring Methods’ as applicable.
E. Connect the battery by plugging in the quick connector.
F Check all connections for continuity and ground integrity and close the luminaire wiring compartment cover.
G. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 Lb.in) using the sequence shown as in Figure 11.
Make sure wires do not pinch between cover and wiring compartment when closing.
5. Apply TLNC4 grease on plugs (3 supplied) in 3 lines, spaced approximately 120 degrees apart, perpendicular to the threads.
After applying TLNC4 grease close all unused conduit entries with plugs. Apply torque of 45 N.m (400 Lb.in.) for 3/4" NPT plug,
28 N.m (250 Lb.in.) for 1/2 “ NPT plug and 25 N.m (225 Lb. in.) for M20 plug.
6. For continuous row mounting below mentioned number of luminaires can be connected.
• Maximum 28 luminaires of 4300 lm connected in series
• Maximum 15 luminaires of 7600 lm connected in series
650610-000 Rev. 03 11/02/20 • Page 6 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
7. Apply AC power to the unit. LED indicator on to the luminaire should begin to ash green. If it ashes red; please refer to the
Troubleshooting/Maintenance section.
8. Battery will be fully charged within 24 hours (maximum). Emergency luminaire may or may not light at this time, depending on
the degree to which battery is charged.
FIGURE 5: RIGMASTER EMERGENCY LUMINAIRE WITH WIRE NUT OPTION
For Luminaire With Fixed Screw Terminal Option
NOTE: See the product nameplate for supply wire requirements. The terminal block can accept 12-22 AWG wire. Use the appropriate
wire gauge based on the application.
TABLE 4:
POWER SYSTEM L N PE
L-N AC POWER SYSTEM HOT / LINE NEUTRAL GROUND
L-L AC POWER SYSTEM HOT 1 / LINE 1 HOT 2 / LINE 2 GROUND
1. Make sure power is disconnected before wiring the luminaire.

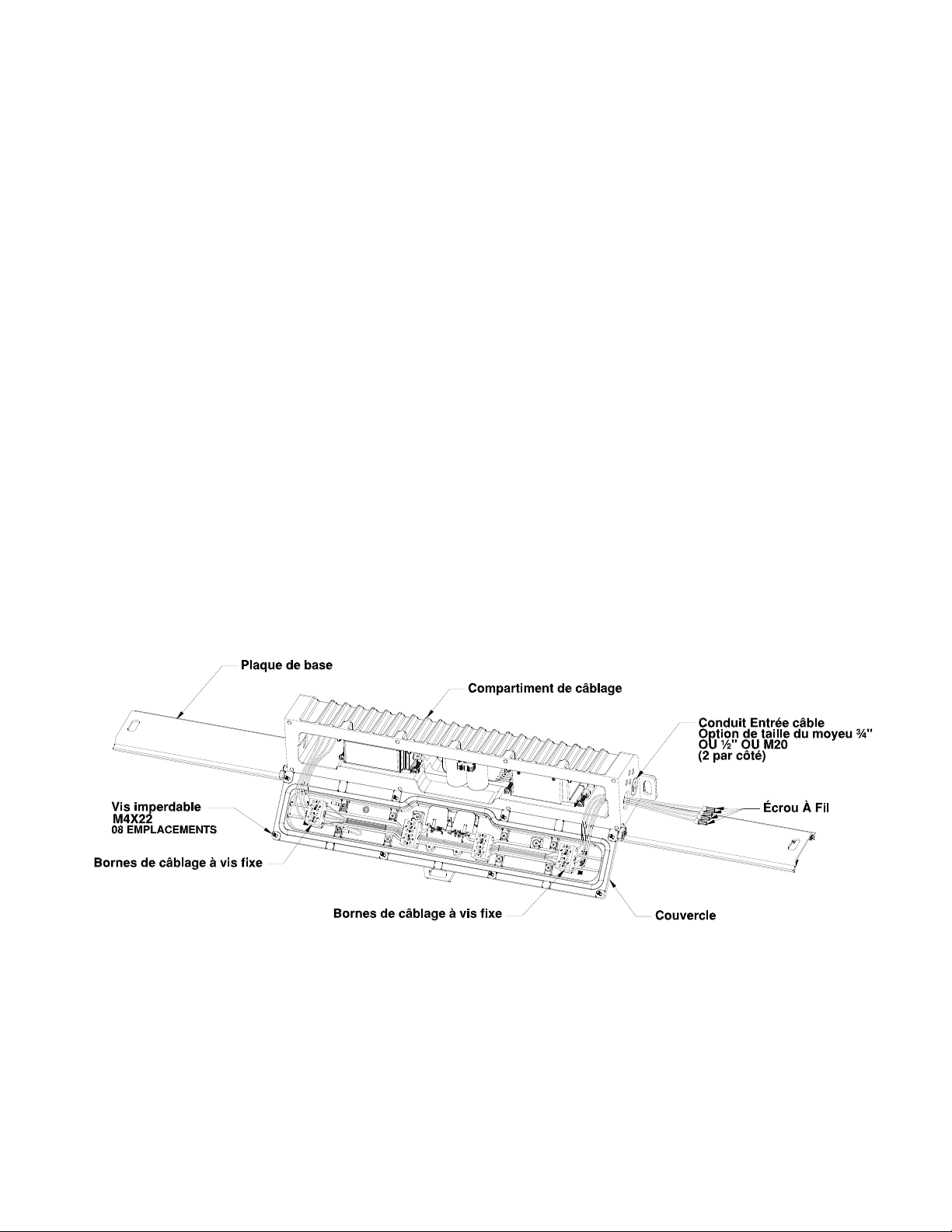

2. Open the luminaire wiring compartment by loosening the eight captive screws. Allow the cover to swing open, enabling access
to the wiring compartment. see Figure 6.
A. Wiring with Multi-conductor Cable
1. Strip the cable outer jacket as required.
2. Insert the cable through the conduit entry (with appropriate cable tting attached) to the luminaire
wiring compartment.
B. Wiring with Individual Wires
1. Run conductors down through the conduit to the luminaire wiring compartment.
3. For standard Wiring:
A. Strip the individual wires by approximately 8 mm (0.3 in) and insert them into the proper terminal block connections. The
connection Poles are identied on the Cover as: L’ = Line prime, L = Line, N = Neutral, and E = Ground. Tighten down
the terminal block screws onto the wire with torque of 0.75 N.m (6.5 Lb.in). For Wiring diagram refer to one of the gures

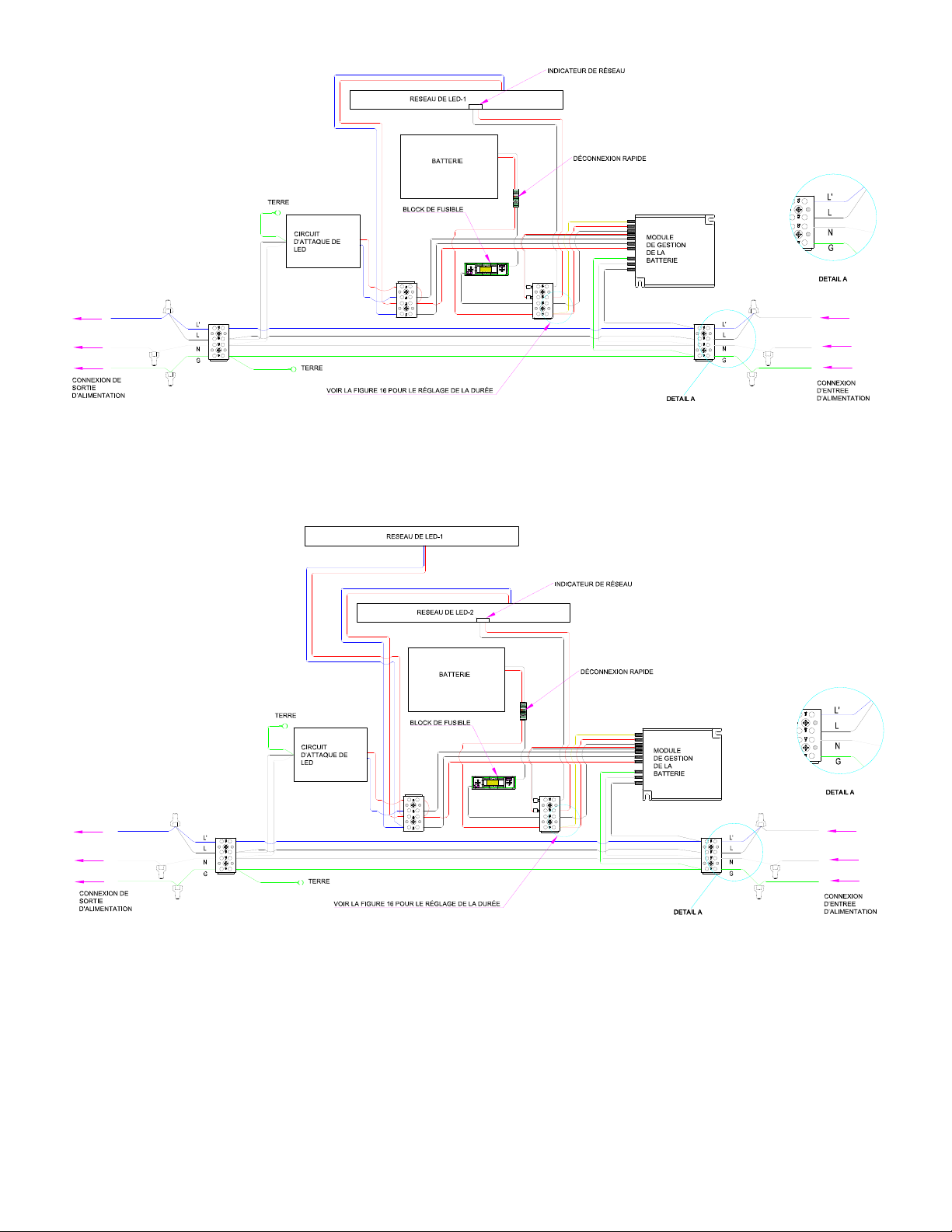

from Figure 9A, Figure 9B, Figure 9C, & Figure 9D that ts best as per application requirement in conjunction with section
‘Wiring Methods’ as applicable.
4. For Through Feed Wiring:
A. Strip the individual wires by approximately 8 mm (0.3 in) and insert them into the proper terminal block connections on
both sides. The connection Poles are identied on the Cover as: L’ = Line prime, L = Line, N = Neutral, and E = Ground.
Tighten down the terminal block screws onto the wire with torque of 0.75 N.m (6.5 Lb.in). For Wiring diagram refer one
of the gures from Figure 10A, Figure 10B, Figure 10C, & Figure 10D that ts best as per application requirement in
conjunction with section ‘Wiring Methods’ as applicable.
5. Connect the battery by plugging in the quick connector.
6. Check all connections for continuity and ground integrity.
7. Once the terminal block is wired to power supply connection, close the luminaire wiring compartment cover.
650610-000 Rev. 03 11/02/20 • Page 7 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
8. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 Lb.in) using the sequence shown as in Figure 11. Make
sure wires do not pinch between cover and wiring compartment while closing.
9. Apply TLNC4 grease on plugs (3 supplied) in 3 lines, spaced approximately 120 degrees apart, perpendicular to the threads.
After applying TLNC4 grease close all unused conduit entries with plugs. Apply torque of 45 N.m (400 Lb.in.) for 3/4” NPT plug,
28 N.m (250 Lb.in.) for 1/2 “ NPT plug and 25 N.m (225 Lb. in.) for M20 plug.
10. For continuous row mounting below mentioned number of luminaires can be connected.
• Maximum 28 luminaires of 4300 lm connected in series.
• Maximum 15 luminaires of 7600 connected in series
11. Apply AC power to the unit. LED indicator on the luminaire should begin to ash green. If it ashes red; please refer to the
Troubleshooting/Maintenance section.
12. Battery will be fully charged within 24 hours (maximum). Emergency luminaire may or may not light at this time, depending on
the degree to which battery is charged.
FIGURE 6: RIGMASTER EMERGENCY LUMINAIRE WITH SCREW TERMINAL OPTION
Wiring Methods
Wiring Method for 4 Wire Connection
1. Connect Direct supply Line to L’ terminal/wire nut. See Figure 7A/7B/8A/8B/9A/9B/10A/10B as applicable.
2. Connect Line coming through AN external Switch to L terminal/wire nut. See Figure 7A/7B/8A/8B/9A/9B/10A/10B as applicable.
3. Connect Neutral & Ground to N terminal/wire nut & E/G terminal/wire nut respectively.
4. Please note both Lines (L and L’) are from same source and are split to enable xture control via a secondary switch for routine
on/off functionality while still keeping battery charged for emergency purposes.
5. Please note that interchanging line connection will result in inappropriate operation and will trigger emergency once supply is
disconnected through switch and will drain battery.
6. It is recommended to connect luminaire using one of the depicted wiring schemes only to ensure proper operation of emergency
luminaire.
Wiring Method for 3 Wire Connection
1. For wire nut option Connect Line wires to L wire & L’ wire into one wire nut (refer g 7C/7D or g 8C/8D)
2. For xed terminal option short L Wire & L’ wire with in xture with a connector (refer g 9C/9D or g 10C/10D).
3. Connect Neutral & Ground to N terminal/wire nut & E/G terminal respectively.
4. Please note that in this wiring scheme luminaire should be powered continuously to keep battery charged, absence of power
supply will trigger Emergency mode.
650610-000 Rev. 03 11/02/20 • Page 8 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Wiring Diagrams
FIGURE 7A: STANDARD WIRING 4 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 2FT
FIGURE 7B: STANDARD WIRING 4 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 4FT
650610-000 Rev. 03 11/02/20 • Page 9 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 7C: STANDARD WIRING 3 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 2FT
FIGURE 7D: STANDARD WIRING 3 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 4FT
650610-000 Rev. 03 11/02/20 • Page 10 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 8A: THROUGH FEED WIRING 4 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 2FT
FIGURE 8B: THROUGH FEED WIRING 4 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 4FT
650610-000 Rev. 03 11/02/20 • Page 11 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 8C: THROUGH FEED WIRING 3 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 2FT
FIGURE 8D: THROUGH FEED WIRING 3 WIRE CONNECTION LAYOUT WITH WIRE NUTS: 4FT
650610-000 Rev. 03 11/02/20 • Page 12 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 9A: STANDARD WIRING 4 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 2FT
FIGURE 9B: STANDARD WIRING 4 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 4FT
650610-000 Rev. 03 11/02/20 • Page 13 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 9C: STANDARD WIRING 3 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 2FT
FIGURE 9D: STANDARD WIRING 3 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 4FT
650610-000 Rev. 03 11/02/20 • Page 14 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 10A: THROUGH FEED WIRING 4 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 2FT
FIGURE 10B: THROUGH FEED WIRING 4 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 4FT
650610-000 Rev. 03 11/02/20 • Page 15 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 10C: THROUGH FEED WIRING 3 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 2FT
FIGURE 10D: THROUGH FEED WIRING 3 WIRE CONNECTION LAYOUT WITH FIXED SCREW TERMINAL: 4FT
650610-000 Rev. 03 11/02/20 • Page 16 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 11: SCREW TIGHTENING SEQUENCE
Recommended Appleton™ Cable Connectors
Refer table below:
Table 5: Compatible Cord Grips
Appleton Part Number Recommendation
CG3150 Suitable for through wiring using either side (2 CG on either side)
CG6250 Suitable for through wiring using either side (2 CG on either side)
CG5075 Suitable for through wiring using either side (2 CG on either side)
CG3150S Suitable for through wiring using either side (2 CG on either side)
CG6250S Suitable for through wiring using both sides (1 CG on each side)
CG5075S Suitable for through wiring using both sides (1 CG on each side)
Compatible Tray Cable Connectors
Appleton Part Number Recommendation
TC050055 Suitable for through wiring using both sides (1 connector on each side)
Installation of the Safety Cable
Safety Cable Specification
Cable Diameter Length Tolerance
4 mm (5/32 in.) 1219 mm (48 in.) +50/-25 mm (+2.0/-1.0 in.) 316 Stainless Steel 113 kg Max. (250 lbs. Max)
FIGURE 12: SAFETY CABLE
1. Install luminaire with supplied bracket using desired mounting means.
2. Insert closed loop of safety cable through a minimum of two retention slots on the luminaire. For a more secure installation, it is
recommended to loop the cable through the slots provided on the cover, wiring compartment and baseplate. See Figures 13 & 14.
3. Insert eyelet (carabiner clip) through the center of the closed end loop and pull until the end is tight.
4. Attach safety cable to desired support structure using eyelet (carabiner clip) end.
Material Carabiner/
Sleeve/Cable
650610-000 Rev. 03 11/02/20 • Page 17 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Safe Working Load at
5:1 Safety Factor
5. Tighten the threaded locknut (gate) until tight.
FIGURE 13: RIGMASTER 2FT SERIES LUMINAIRE WITH SAFETY CABLES
FIGURE 14: RIGMASTER 4FT SERIES LUMINAIRE WITH SAFETY CABLES
650610-000 Rev. 03 11/02/20 • Page 18 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Automatic Testing System for Battery Management Module
Functional Testing
• Functional test starts within 24 to 45 hours after the initial power up of the module.
• Automatic self-diagnostic test occurs every 14 days after the aforementioned functional test and lasts for ve (5) minutes.
• At the completion of the test the LED indicator will display the status of the emergency luminaire when AC is present. See “Status
Indicator Code” table below for more information.
Full Duration Testing
• Starts within 14–35 days after the initial power up of the module.
• Occurs every 364 days after the initial test and lasts for full duration of rated emergency period.
• At the completion of the test the LED indicator will display the status of the emergency luminaire when AC power is applied. See
“Status Indicator Code Table” below for more information.
Table 6: Status Indicator Code
LED Color Status Description Status Definition
Green 1 second ON: 1 second OFF Charging okay. Battery not fully charged.
No fault detected. Testing Okay.
Green 0.25 second ON: 0.25 second OFF Functional/Duration test on-going.
Green Steady ON Charging okay. Battery fully charged. No
fault detected. Testing Okay.
Red 1 second ON: 1 second OFF Installation issue. Battery is reverses, not
connected or shorted. Functional test
failure, full duration test failure. (Refer
to troubleshooting/maintenance section
below.)
Indicator OFF, LED Array ON No AC detected, emergency mode ON.
Troubleshooting/Maintenance
Although no routine maintenance is required to keep the emergency module functional, it should be checked periodically to ensure it
is working properly. Visually inspect the LED indicator lights monthly. If a fault is detected (Refer Status Indicator Code Table), proceed
with the following steps:
1. Make sure power is disconnected before servicing the luminaire.
2. Open the luminaire wiring compartment by loosening the eight captive screws. Allow the cover to swing open, enabling access to
the wiring compartment. see Figure 5/ Figure 6.
3. Verify that all leads going into the eld wiring terminal block are not loose.
4. Reset the luminaire.
a. Disengage “Battery Pack Quick Connect.” For reference, see the image below (Figure 15).
b. Wait for ve (5) seconds.
c. Reconnect the “Battery Pack Quick Connect.” For reference, see the image below (Figure 15).
5. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 Lb.in) using the sequence shown as in Figure 11. Make sure
wires do not pinch between cover and wiring compartment when closing.
6. Apply AC power to the unit. LED indicator should ash green.
7. Consult Technical Support if a fault condition (ashing red) persists.
650610-000 Rev. 03 11/02/20 • Page 19 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 15: LUMINAIRE VIEWS (DISCONNECTION METHOD)
Emergency Duration Setting
The Rigmaster LED Luminaire with Emergency Battery Backup can be congured for two levels of emergency backup based on the
xture’s duration setting of either 90 minutes or 180 minutes. The default duration setting can be identied by the character on the part
number as show in the example below.
For RM********H*** character H indicates a 90-minute setting.
For RM********E*** character E indicates a 180-minute setting.
To change the fixture’s emergency duration setting from 90 minutes to 180 minutes, follow the steps given below:
1. Make sure power is disconnected before servicing the luminaire.
2. Open luminaire by loosening the eight captive screws. Allow the cover to swing open, enabling access to the wiring compartment.
see Figure 5/Figure 6.
3. Disengage duration (Yellow) wire connected with VBATT+ (Red) wire from terminal.
4. Insert and torque VBATT+ (Red) wire into the terminal.
5. Disengage VBATT- (Black) wire from terminal.
6. Insert duration (Yellow) wire with VBATT- (Black) wire into the terminal and torque it. For details follow Wiring diagram as applicable.
7. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 Lb.in) using the sequence shown as in Figure 11. Make sure
wires do not pinch between cover and wiring compartment when closing.
8. Apply AC power to the unit. LED indicator should ash green.
9. The emergency duration setting of the luminaire has been changed from 90 minutes to 180 minutes.
650610-000 Rev. 03 11/02/20 • Page 20 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
To change the fixture’s emergency duration setting from 180 minutes to 90 minutes, follow the steps given below:
1. Make sure power is disconnected before servicing the luminaire.
2. Open luminaire by loosening the eight captive screws. Allow the cover to swing open, enabling access to the wiring compartment.
see Figure 5/Figure 6.
3. Disengage duration (Yellow) wire connected with VBATT- (Black) wire from terminal.
4. Insert and torque VBATT- (Black) wire into the terminal.
5. Disengage VBATT+ (Red) wire from terminal.
6. Insert duration (Yellow) wire with VBATT+ (Red) wire into the terminal and torque it. For details follow Wiring diagram as applicable.
7. Tighten the eight captive screws by applying a torque of 2.25 N.m (20 Lb.in) using the sequence shown as in Figure 11. Make sure
wires do not pinch between cover and wiring compartment when closing.
8. Apply AC power to the unit. LED indicator should ash green.
9. The emergency duration setting of the luminaire has been changed from 180 minutes to 90 minutes.
FIGURE 16: WIRING METHOD FOR DURATION SETTING
NOTE:
1. By changing the emergency duration setting from 90 minutes to 180 minutes, lumen output during emergency mode will be
reduced approximately by 0.6 times.
Fuse Replacement
• Replace only with a fuse rating (amps and volts) as specied on the fuse label (located in the luminaire housing).
• The replacement fuse must be non-arcing (lled), non-indicating, and current limiting.
• Fuse replacement must only be done by qualied service personnel.
Battery Pack Replacement
• To replace the battery pack after every four (4) years. Refer battery label on battery pack for commencement date.
• Order a replacement battery kit BPMLLED from Appleton.
• Do not use any other battery packs.
• Follow the instructions given along with the battery replacement kit.
Except as expressly provided by Appleton Grp, LLC (Appleton), Appleton products are intended for ultimate purchase by industrial users and for operation by persons trained and experienced in the use and maintenance of this equipment
and not for consumers or consumer use. Appleton warranties DO NOT extend to, and no reseller is authorized to extend Appleton’s warranties to any consumer.
While every precaution has been taken to ensure accuracy and completeness in this manual, Appleton Grp, LLC. assumes no responsibility, and disclaims all liability for damages resulting from use of this information or for any errors or
omissions. Specications are subject to change without notice. The Appleton and Emerson logos are registered in the U.S. Patent and Trademark Ofce. All other product or service names are the property of their registered owners.
©2020 Appleton Grp, LLC. All rights reserved.
650610-000 Rev. 03 11/02/20 • Page 21 of 43
650610-000 FEUILLE D’INSTRUCTIONS
Instructions d’installation du luminaire à LED Appleton™ Rigmaster™
avec batterie de secours
POUR UNE INSTALLATION CORRECTE ET EN TOUTE SÉCURITÉ DE CE PRODUIT, VEUILLEZ LIRE LES
INSTRUCTIONS SUIVANTES.
Sécurité du produit
Définition des termes de mise en garde
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures graves,
voire mortelles. ATTENTION indique une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures légères à
modérées. AVIS indique des pratiques ne présentant pas de risques de blessures particuliers.
Consigne de sécurité pour le Luminaire
AVERTISSEMENT :
• Avant l’installation, assurez-vous que l’appareil est conforme à la classication de la zone dangereuse. Reportez-vous à la plaque
signalétique du luminaire, située à l’extérieur du corps du boîtier, pour savoir quelle est son aptitude dans des zones dangereuses
spéciques.
• N’ouvrez ni ne retirez le luminaire lorsque l’alimentation est en marche
• Ne retire ni ne remettez le fusible en place lorsque le luminaire est sous tension.
• N’utilisez pas le luminaire sur des systèmes non mis à la terre. Le fait de ne pas mettre ce luminaire à la terre présente un risque de
décharge électrique grave, voire mortelle.
• Ne pas installer le luminaire à proximité de radiateurs à gaz ou électriques.
• Utilisez deux câbles de sécurité pour les installations soumises à de fortes vibrations.
• N’ouvrez pas en présence d’atmosphères explosives.
• Les câbles d’alimentation doivent être classés pour 90 °C au minimum.
• Pour réduire le risque d’inammation d’atmosphère en zone dangereuse, débranchez le luminaire du circuit principal et attendez
que la batterie soit déchargée (minimum 90 minutes pour RM ******** H *** et minimum 180 minutes pour RM ******** E ***) avant
d’ouvrir le luminaire. Maintenir hermétiquement fermé lors de l’opération.
• Assurez-vous de serrer les bouchons de fermeture non utilisés après avoir appliqué une graisse anticorrosion, par exemple de la
graisse TLNC4 ou équivalente. La graisse TLNC4 doit être appliquée sur 3 lignes espacées d’environ 120 degrés, perpendiculairement aux lets.
ATTENTION :
• Ne regardez pas directement les LED allumées.
• Débranchez le luminaire du circuit d’alimentation avant de l’ouvrir pour réduire le risque d’inammation dans les atmosphères
dangereuses.
• Lorsque vous ouvrez le luminaire à des ns d’entretien, déconnectez le bloc-batterie par l’intermédiaire de la connexion rapide.
• N’essayez pas de réparer la batterie. L’unité utilise une batterie Ni-MH scellée, qui ne nécessite aucun entretien. Pour le remplacement, contactez le service clientèle.
• Pour éviter de vous brûler les mains, laissez le luminaire se refroidir avant l’entretien.
• Ne remplacez aucun composant dans une zone dangereuse. Déplacez le luminaire dans la zone réputée non dangereuse.
• Instructions de nettoyage de la lentille : Essuyez / nettoyez de l’extérieur uniquement avec un chiffon humide. (Attention aux
charges électrostatiques.)
• Lors de l’installation dans une zone dangereuse, il est nécessaire que le réecteur, la lentille et tous les bouchons de conduit
certiés soient en place et solidement xés au boîtier.
Appleton • 1.800.621.1506 • www.appletonelec.com 650610-000 Rev. 03 11/02/20 • Page 22 of 43
AVIS :
• Ne touchez pas au LEDs, au risque de laisser des dépôts huileux, sources de points chauds et d’éventuelles défaillances
prématurées.
• La lentille du LED doit être nettoyée périodiquement de l’extérieur uniquement avec un chiffon humide pour maintenir l’efcacité de
l’éclairage
• L’utilisation d’accessoires non recommandés par le fabricant peut créer des conditions dangereuses.
• Ce luminaire est conçu pour être installé conformément au National Electrical Code® américain/Code canadien de l’électricité et à
tous les codes locaux applicables. Son installation doit être conforme à ces codes.
• Ce produit doit être installé conformément au code d’installation applicable par une personne connaissant la construction et le
fonctionnement du produit et les risques encourus.
• N’utiliser cet équipement qu’à ses ns prévues.
• Ce luminaire est fourni avec une batterie d’éclairage de secours installée en usine.
Applications/Usage prévu
• Les zones où des gaz et des vapeurs inammables sont présents dans des conditions dénies par les classications ci-dessous.
• Les zones où le dégagement est faible, les hauteurs de plafond basses ou les poids des luminaires doivent être minimisés.
• Zones non dangereuses où des conditions météorologiques extrêmes, de l’humidité excessive, de la saleté, de la poussière, une
atmosphère corrosive ou des températures ambiantes élevées sont présentes.
• Lorsqu’un cordon souple est utilisé, il doit être approuvé pour une utilisation dans des endroits extrêmement durs et humides et
doit comporter un conducteur de terre séparé.
• Le luminaire est adapté pour une hauteur de montage conforme au tableau 1 an de répondre aux exigences de 1 foot-candle
pendant le fonctionnement d’urgence.
Tableau -1: Hauteur de montage appropriée
Réglage de la durée Lentille claire Lentille diffuse
90 Minutes <18 pieds <16 pieds
180 Minutes <14 pieds <13 pieds
Classements d’agence: (NEC/CEC)
• Class I, Division 2, Groups A, B, C, D • Class I, Zone 2, Group IIC
• Class II, Division 1, Groups E, F, G • Zone 20
• Class III • Emplacements Humides
• Type 3R, 4 & 4X • Exposition simultanée Exposure
• IP66
REMARQUE :
Se référer à la plaque signalétique du produit, située sur le corps du boitier, pour plus de détails,
650610-000 Rev. 03 11/02/20 • Page 23 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Dimensions/ Détails
DIMENSION DU LUMINAIRE
FIGURE 1: RIGMASTER 2 PIEDS LUMINAIRE AVEC BATTERIE DE SECOURS
FIGURE 2: RIGMASTER 4 PIEDS LUMINAIRE AVEC BATTERIE DE SECOURS
Instructions générales de montage
1. Assurez-vous que l’alimentation est débranchée avant d’installer le luminaire.
2. Déterminez la distance de montage appropriée entre les trous de xation pour votre application.
3. Utilisez des boulons (non fournis) adaptés à l’élément de support structurel.
4. Fixez le luminaire à l’élément de support structurel ayant des trous pouvant supporter le poids du luminaire conformément au code
du bâtiment local et à toutes les autres exigences du code.
5. Serrez les boulons pour xer le luminaire en place.
650610-000 Rev. 03 11/02/20 • Page 24 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Supports de Fixation
GRAND SUPPORT PIVOTANT (RMHLSB)
1. Assurez-vous que l’alimentation est débranchée et que le circuit est hors tension avant d’installer le support.
2. Déterminer la distance de montage appropriée entre les trous des supports pour votre application. Voir la Figure 3(C).
3. Fixez le support RMHLSB à l’élément de support structurel avec des boulons appropriés (non fournis) pouvant supporter le poids
du luminaire conformément au code du bâtiment local et à toutes les autres exigences du code.
4. Soulevez le luminaire sur le support monté RMHLSB et xez-le à l’aide de la rondelle M8 et de la vis de montage du support
(M8 X 18) fournies avec le support des deux côtés.
5. Alignez le luminaire avec la main libre sur la position de visée souhaitée et utilisez la vis de verrouillage (M8 X 18) fournie avec le
support pour la maintenir dans cette position. Voir la Figure 3(A).
6. Serrez toutes les vis pour xer le luminaire avec un couple de 15 N.m (133 Lb.in).
FIGURE 3: OPTIONS DE MONTAGE - SUPPORT RMHLSB
650610-000 Rev. 03 11/02/20 • Page 25 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
SUPPORT FIXE à PROFIL BAS (RMHLPB)
1. Assurez-vous que l’alimentation est débranchée et que le circuit est hors tension avant d’installer le support.
2. Déterminer la distance de montage appropriée entre les trous des supports pour votre application. Voir la Figure 4(C).
3. Fixez le support RMHLPB à l’élément de support structurel à l’aide des boulons appropriés (non fournis) pouvant supporter le
poids du luminaire conformément au code du bâtiment local et à toutes les autres exigences du code.
4. Soulevez le luminaire sur le support RMHLPB et xez-le à l’aide de la rondelle M8 et de la vis de montage (M8 X 18) fournies avec
le support des deux côtés.
5. Utilisez la vis de blocage (M8 X 18) fournie avec le support de sorte qu’ils soient diagonalement opposés les uns des autres.
Reportez-vous à la Figure 4(A) pour connaître l’emplacement des trous. Assurez-vous que le support est verrouillé à sa position.
6. Serrez toutes les vis pour xer le luminaire avec un couple de 15 N.m (133 Lb.in).
FIGURE 4: OPTIONS DE MONTAGE - SUPPORT RMHLPB
650610-000 Rev. 03 11/02/20 • Page 26 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
TABLEAU DE COMPATIBILITE DES SUPPORTS DE MONTAGE POUR INSTALLATIONS RETROFIT
Tableau-2: Comptabilité des Supports de fixation pour montage ultérieurs
Numéro de pièce Appleton
Fabriquant Numéro de pièce
Crouse Hinds DP1057MTK X X
LTXW4 X X
Dialight
AZZ™ Rigalite 53050 X X
«X» indique compatible avec les références croisées respectives.
LTXW4LP X X
LSXW4 X X
RMHLSB
Grand Support pivotant
RMHLPB
Support à Profil Bas
Options de Câblage
AVERTISSEMENT : Le luminaire doit être mis à la terre conformément au Code national de l’électricité (Paragraphe 410.21 et
Article 250) ou au Code canadien de l’électricité (Règle 30-500 et à la Section 10). Vériez que la continuité de la terre a été établie
en utilisant un ohmmètre ou un autre équipement de test approprié avant de mettre le luminaire sous tension. Si vous ne mettez pas
correctement le luminaire à la terre, vous vous exposez à un risque de choc électrique susceptible de provoquer des blessures graves,
voire mortelles.
Veuillez utiliser des câbles d’alimentation avec une température nominale de 90 ° C ou plus
Câblage du luminaire à LED Rigmaster TM avec batterie de secours
REMARQUE : Chaque écrou de câble peut accepter 2 # AWG12 (l du circuit d’attaque) avec 1 # AWG18 (l conducteur). Reportez-
vous au tableau ci-dessous pour l'application du système d'alimentation.
Tableau 3:
SYSTÈME D'ALEIMENTATION NOIR BLAN VERT
L-N SYSTÈME
D'ALIMENTATION en CA
L-L SYSTÈME
D'ALIMENTATION en CA
Pour Série de Luminaires avec option d’écrou filaire
1. Assurez-vous que l’alimentation est coupée avant de câbler le luminaire
2. A. Installation avec un câble Multiconducteur: Dénudez la gaine extérieure du câble comme prévu. Dénudez l’isolant
de chaque l d’environ 13 mm (0.5 in)
B. Câblage avec des ls individuels : Dénudez l’isolant de chaque l d’environ 13 mm (0.5 in.)
3. Pour le câblage standard:
A. Ouvrez le compartiment de câblage du luminaire en desserrant les quatre vis imperdables. Laisser le couvercle
s'ouvrir pour permettre l'accès au compartiment de câblage. Voir la gure 5. Tirez les ls du circuit d’attaque du
côté de l'alimentation du luminaire (en retirant les écrous de l) à travers le trou d'entrée de câble, à l'intérieur du
compartiment de câblage.
B. Tirez sur les ls d’alimentation électrique de l’installation à travers le même trou d’entrée du conduit.
C. Reliez les ls d’alimentation électrique aux conducteurs à 3 ls à l’aide d’écrous en maintenant les ls ensemble
avec des extrémités paires. Pour le schéma de câblage, reportez-vous à l’une des Figures de la Figure 7A, Figure
7B, Figure 7C et Figure 7D, en conjonction avec la section ‘Méthodes de câblage’, selon le cas.
D. Connectez la batterie en branchant le connecteur rapide.
E. Vériez toutes les connexions pour la continuité et l'intégrité de la mise à la terre et fermez le couvercle du
compartiment de câblage du luminaire.
F. Serrez les quatre vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence
illustrée à la gure 9. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage
lors de la fermeture.
CHAUD / LIGNE NEUTRE SOL
CHAUD 1 / LIGNE 1 CHAUD 2 / LIGNE 2 SOL
650610-000 Rev. 03 11/02/20 • Page 27 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
4. Pour le câblage d’alimentation continue : (pour toutes les tailles de conduit) :
A. Ouvrez le compartiment de câblage du luminaire en desserrant les quatre vis imperdables. Laisser le couvercle
s'ouvrir pour permettre l'accès au compartiment de câblage. Voir la gure 6. Tirez les ls du circuit d’attaque du
côté de l'alimentation du luminaire (en retirant les écrous de l) à travers le trou d'entrée de câble, à l'intérieur du
compartiment de câblage.
B. Tirez les ls d’alimentation électrique de l’installation des deux côtés à travers les trous d’entrée du conduit du côté
entrée du luminaire.
C. Connectez les câbles d’alimentation électrique aux câbles respectifs à l’aide des écrous fournis avec le luminaire en
maintenant les câbles avec les extrémités paires. Pour le schéma de câblage, reportez-vous à l’une des Figures de
la Figure 8A, Figure 8B, Figure 8C et Figure 8D, en conjonction avec la section ‘Méthodes de câblage’, selon le cas.
D. Connectez la batterie en branchant le connecteur rapide.
E. Vériez toutes les connexions pour la continuité et l'intégrité de la mise à la terre et fermez le couvercle du
compartiment de câblage du luminaire.
F. Serrez les quatre vis imperdables en appliquant un couple de 2,25 N.m (20 Lb.in) en respectant la séquence illustrée
à la gure 9. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage lors de la
fermeture.
5. Appliquez de la graisse TLNC4 sur les bouchons (03 fournis) sur 3 ligne, espacées d’environ 120 degrés l’un de l’autre,
perpendiculairement aux lets. Après avoir appliqué de la graisse TLNC4, fermez toutes les entrées de conduit non utilisées
avec des bouchons. Appliquez un couple de serrage de 45 N.m (400 Lb.in.) pour une che de 3/4”NPT, 28 N.m (250 Lb.in.)
pour une prise de 1/2” NPT et 25 N.m (225 Lb.in) pour une prise M20.
6. Pour le montage en ligne continue, le nombre de luminaires connectés est inférieur au nombre mentionné :
• Maximum 28 luminaires de 4300 lm. connecté en série
• Maximum 15 luminaires de 7600 lm. connecté en série
7. Appliquez une alimentation secteur à l’appareil. L’indicateur à LED du luminaire doit commencer à clignoter en vert. S’il
clignote en rouge, reportez à la section Dépannage / Maintenance.
8. La batterie sera complètement chargée dans les 24 heures (maximum). Les luminaires d’urgence peuvent ou ne peuvent pas
s’allumer à ce moment, selon le degré de charge de la batterie.
FIGURE 5: LUMINAIRE D’URGENCE RIGMASTER AVEC OPTION ÈCROU À FIL
650610-000 Rev. 03 11/02/20 • Page 28 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Pour Série de Luminaires avec Option de Borne à Vis Fixes
REMARQUE : Voir la plaque signalétique du produit pour connaître les spécications du câble d’alimentation. Le bornier peut
accepter des câbles 12-22 AWG. Utilisez le calibre de l approprié en fonction de l’application.
Tableau 4:
SYSTÈME D'ALEIMENTATION L N PE
L-N SYSTÈME
D'ALIMENTATION en CA
L-L SYSTÈME
D'ALIMENTATION en CA
1. Assurez-vous que l’alimentation est coupée avant de câbler le luminaire
2. Ouvrez le compartiment de câblage du luminaire en desserrant les huit vis imperdables. Laisser le couvercle s’ouvrir pour
permettre l’accès au compartiment de câblage. Voir la Figure 6
A. Installation avec un câble Multiconducteur
1. Dénudez la gaine extérieure du câble comme prévu.
2. Insérez le câble dans l’entrée du conduit (avec le raccord approprié) dans le compartiment de câblage
du luminaire.
B. Câblage avec des fils individuels
1. Faites passer les conducteurs par le conduit jusqu’au compartiment de câblage du luminaire.
3. Pour le câblage standard:
A. Dénudez les ls individuels sur environ 8 mm (0.3 in) et insérez-les dans les connexions appropriées du bornier.
Les pôles de connexion sont identiés sur la couverture comme suit: L’= Ligne principale, L = Ligne, N = Neutre
et E = Terre. Serrez les vis du bornier sur le l avec un couple de serrage de 0,75 N.m (6,5 Lb.in). Pour le schéma
de câblage, reportez-vous à l’une des Figures de la Figure 9A, Figure 9B, Figure 9C et Figure 9D qui correspond le
mieux aux exigences de l’application en conjonction avec la section «Méthodes de câblage», le cas échéant.
4. Pour le câblage d’alimentation continue:
A. Dénudez les ls individuels sur environ 8 mm (0.3 in) et insérez-les dans les connexions appropriées du bornier.
Les pôles de connexion sont identiés sur la couverture comme suit: L’= Ligne principale, L = Ligne, N = Neutre et
E = Terre. Serrez les vis du bornier sur le l avec un couple de serrage de 0,75 N.m (6,5 Lb.in). Pour le schéma de
câblage, reportez-vous à l’une des Figures de la Figure 10A, Figure 10B, Figure 10C et Figure 10D qui correspond le
mieux aux exigences de l’application en conjonction avec la section «Méthodes de câblage», le cas échéant.
5. Connectez la batterie en branchant le connecteur rapide.
6. Vériez la continuité et l’intégrité de la mise à la terre de toutes les connexions.
7. Une fois que le bornier est câblé au raccordement d’alimentation, fermez le couvercle du compartiment de câblage
du luminaire.
8. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence illustrée à la
Figure 11. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
9. Appliquez de la graisse TLNC4 sur les bouchons (03 fournis) sur 3 ligne, espacées d’environ 120 degrés l’un de l’autre,
perpendiculairement aux lets. Après avoir appliqué de la graisse TLNC4, fermez toutes les entrées de conduit non utilisées
avec des bouchons. Appliquez un couple de serrage de 45 N.m (400 Lb.in.) pour une che de 3/4”NPT, 28 N.m (250 Lb.in.)
pour une prise de 1/2” NPT et 25 N.m (225 Lb.in) pour une prise M20.
10. Pour le montage en ligne continue, le nombre de luminaires connectés est inférieur au nombre mentionné
• Maximum 28 luminaires de 4300 lm. connecté en série
• Maximum 15 luminaires de 7600 lm. connecté en série
11. Le luminaire peut maintenant être allumé. L’indicateur à LED du luminaire doit commencer à clignoter en vert. S’il clignote en
rouge, reportez-vous à la section Dépannage / Maintenance.
12. La batterie sera complètement chargée dans les 24 heures (maximum). Les luminaires d’urgence peuvent ou ne peuvent pas
s’allumer à ce moment, selon le degré de charge de la batterie.
CHAUD / LIGNE NEUTRE SOL
CHAUD 1 / LIGNE 1 CHAUD 2 / LIGNE 2 SOL
FIGURE 6: LUMINAIRE D’URGENCE RIGMASTER AVEC OPTION DE TERMINAL À VIS
650610-000 Rev. 03 11/02/20 • Page 29 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Méthodes de câblage
Méthode de câblage pour connexion à 4 fils
1. Branchez la ligne d’alimentation directe à la borne L’ / écrou de l. Voir les Figures 7A / 7B / 8A / 8B / 9A / 9B / 10A / 10B, selon le
cas.
2. Branchez la ligne qui passe par un commutateur externe AN à la borne L / écrou de l. Voir les Figures 7A / 7B / 8A / 8B / 9A / 9B /
10A / 10B, selon le cas.
3. Branchez le Neutre et la Terre à la borne N / écrou du l et à la borne E / G / écrou de l, respectivement.
4. Veuillez noter que les deux lignes (L et L ’) proviennent de la même source et sont divisées pour permettre le contrôle des appareils
via un commutateur secondaire pour l’activation / désactivation de routine. Fonctionnalité tout en maintenant la batterie chargée
en cas d’urgence.
5. Veuillez noter que l’interchangeabilité de la connexion de ligne entraînera un fonctionnement inapproprié et déclenchera une
urgence une fois que l’alimentation sera déconnectée via un commutateur et videra la batterie.
6. Il est recommandé de connecter le luminaire en utilisant l’un des schémas de câblage décrit uniquement pour assurer le
fonctionnement correct du luminaire de secours.
Méthode de câblage pour connexion à 3 fils
1. Pour l’option écrou de l Branchez les ls de ligne sur les ls L et L ‘dans un écrou de l (voir g 7C / 7D ou g 8C / 8D).
2. Pour l’option de terminal xe, câble L & câble court avec raccord intégré (voir g. 9C / 9D ou g 10C / 10D).
3. Branchez le neutre et la terre à la borne N / à l’écrou de l et à la borne E / G respectivement.
4. Veuillez noter que dans ce schéma de câblage, le luminaire doit être alimenté en permanence pour maintenir la batterie chargée,
l’absence d’alimentation générera un déclenchement en mode d’urgence.
650610-000 Rev. 03 11/02/20 • Page 30 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
SCHEMAS DE CABLAGE
FIGURE 7A: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 4 FILS AVEC ECROUS DE FIL: 2 PIEDS
FIGURE 7B: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 4 FILS AVEC ECROUS DE FIL: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 31 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 7C: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 3 FILS AVEC ECROUS DE FIL: 2 PIEDS
FIGURE 7D: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 3 FILS AVEC ECROUS DE FIL: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 32 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 8A: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 4 FILS AVEC ECROUS DE FIL: 2 PIEDS
FIGURE 8B: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 4 FILS AVEC ECROUS DE FIL: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 33 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 8C: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 3 FILS AVEC ECROUS DE FIL: 2 PIEDS
FIGURE 8D: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 3 FILS AVEC ECROUS DE FIL: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 34 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 9A: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 4 FILS AVEC BORNES A VIS FIXES: 2 PIEDS
FIGURE 9B: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 4 FILS AVEC BORNES A VIS FIXES: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 35 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 9C: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 3 FILS AVEC BORNES A VIS FIXES: 2 PIEDS
FIGURE 9D: CABLAGE STANDARD, DISPOSITION DE CONNEXION A 3 FILS AVEC BORNES A VIS FIXES: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 36 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 10A: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 4 FILS AVEC BORNES A VIS FIXES: 2 PIEDS
FIGURE 10B: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 4 FILS AVEC BORNES A VIS FIXES: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 37 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 10C: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 3 FILS AVEC BORNES A VIS FIXES: 2 PIEDS
FIGURE 10D: CABLAGE D’ALIMENTATION CONTINUE,
DISPOSITION DE CONNEXION A 3 FILS AVEC BORNES A VIS FIXES: 4 PIEDS
650610-000 Rev. 03 11/02/20 • Page 38 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 11: SEQUENCE DE SERRAGE DES VIS
Connecteurs de câbles Appleton™ recommandés
Voir le tableau ci-dessous:
Tableau-5: Serre-câbles compatible
Numéro de pièce Appleton Recommandation
CG3150 Adapté pour un câblage traversant utilisant l’un ou l’autre côté (2 CG de chaque côté)
CG6250 Adapté pour un câblage traversant utilisant l’un ou l’autre côté (2 CG de chaque côté)
CG5075 Adapté pour un câblage traversant utilisant l’un ou l’autre côté (2 CG de chaque côté)
CG3150S Adapté pour un câblage traversant utilisant l’un ou l’autre côté (2 CG de chaque côté)
CG6250S Convient pour un câblage traversant utilisant les deux côtés (1 CG de chaque côté)
CG5075S Convient pour un câblage traversant utilisant les deux côtés (1 CG de chaque côté)
Câbles d’interconnexion compatibles
Numéro de pièce Appleton Recommandation
TC050055 Convient pour un câblage traversant des deux côtés (1 connecteur de chaque côté)
Installation du Câble de Sécurité
Spécification du câble de sécurité
Diamètre du Câble Longueur Tolérance Matériel Mousqueton/
Manche/ Câble
4 mm (5/32 in.) 1219 mm (48 in.) +50/-25 mm (+2.0/-1.0 in.) 316 Acier inoxydable 113 kg Max. (250 lbs. Max)
FIGURE 12: CABLE DE SURETE
1. Installez le luminaire avec le support fourni en utilisant le moyen de montage souhaité.
2. Insérez la boucle fermée du câble de sécurité dans un minimum de deux fentes de retenue du luminaire. Pour une installation plus
sécurisée, il est Il est recommandé de faire passer le câble par les fentes prévues à cet effet sur le couvercle, le compartiment de
câblage et la plaque de base. Voir Figure 13 &14.
3. Insérez l’œillet (pince-mousqueton) au centre de la boucle d’extrémité fermée et tirez jusqu’à ce que l’extrémité soit serrée.
4. Attachez le câble de sécurité à la structure de support souhaitée à l’aide de l’œillet (boucle)
5. Serrez le raccord vissé (porte) jusqu’à ce qu’il soit bien serré.
Charge de travail sécurisée à 5:1
Facteur de sécurité
650610-000 Rev. 03 11/02/20 • Page 39 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 13: LUMINAIRE RIGMASTER 2 PIEDS AVEC CABLES DE SURETE
FIGURE 14: LUMINAIRE RIGMASTER 4 PIEDS AVEC CABLES DE SURETE
650610-000 Rev. 03 11/02/20 • Page 40 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Système de test automatique pour module de gestion de la batterie
Test fonctionnel
• Le test fonctionnel commence dans les 24 à 45 heures suivant la mise sous tension initiale du module.
• L’autodiagnostic automatique a lieu tous les 14 jours après le test fonctionnel susmentionné et dure cinq (5) minutes.
• À la n du test, l’indicateur à LED du luminaire afche l’état du luminaire de secours en présence de courant alternatif. Voir le
tableau «Code d’indicateur d’état» ci-dessous pour plus d’informations.
Test de durée complète
• Démarre dans les 14 à 35 jours suivant la mise sous tension initiale du module.
• Se produit tous les 364 jours après le test initial et dure toute la durée de la période d’urgence évaluée.
• Une fois le test terminé, l’indicateur à LED du luminaire afche l’état du luminaire de secours lorsque le courant alternatif est
appliqué. Voir «Tableau de codes d’indicateurs d’état» ci-dessous pour plus d’informations.
Tableau-6: Codes d’Indicateur d’état
Couleur du LED Etat de Description Etat de Définition
Chargement validé. La batterie n’est pas
Vert 1 seconde allumé: 1 seconde éteint
Vert 0.25 seconde allumé : 0.25 seconde éteint Test fonctionnel / de durée en cours.
Vert Sous tension en continu
Rouge 1 seconde allumé: 1 seconde éteint
Indicateur éteint, Matrice de LED allumée
complètement chargée. Aucune faute
détectée. Test validé.
Chargement validé. La batterie n’est pas
complètement chargée. Aucune faute
détectée. Test validé.
Problème d’installation. La batterie est
inversée, non connectée ou en courtcircuit. Échec du test fonctionnel, échec
du test complet. (Reportez-vous à la
section Dépannage / Maintenance
ci-dessous.)
Aucun courant alternatif détecté, mode
d’urgence allumé.
Dépannage/ Maintenance
Bien qu’aucun entretien de routine ne soit nécessaire pour que le module d’urgence fonctionne, vous devez le vérier régulièrement
pour vous assurer qu’il fonctionne correctement. Inspectez visuellement l’indicateur à LED du luminaire tous les mois. Si un défaut est
détecté (voir tableau des codes d’indicateurs d’état), procédez comme suit:
1. Assurez-vous que l’alimentation est coupée avant de procéder à l’entretien du luminaire.
2. Ouvrez le compartiment de câblage du luminaire en desserrant les huit vis imperdables. Laissez le couvercle s’ouvrir pour
permettre l’accès au compartiment de câblage. voir Figure 5 / Figure 6.
3. Vériez que tous les câbles entrant dans le bornier de câblage ne sont pas desserrés.
4. Réinitialisez le luminaire.
a. Désactivez «Connexion rapide du bloc batterie». Pour plus de détails, reportez-vous à l’image ci-dessous (Figure 15).
b. Attendez cinq (5) secondes.
c. Rebranchez le «module de connexion rapide du bloc batterie». Pour plus de détails, reportez-vous à l’image ci-dessous
(Figure 15).
5. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence illustrée à la
Figure 11. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
6. Appliquez une alimentation secteur à l’appareil. L’indicateur à LED du luminaire doit clignoter en vert.
7. Consultez l’assistance technique si un défaut (clignotant rouge) persiste.
650610-000 Rev. 03 11/02/20 • Page 41 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
FIGURE 15: VUES DES LUMINAIRES (METHODE DE DECONNEXION)
Réglage de la durée d’urgence
Le luminaire à LED Rigmaster avec batterie de secours peut être conguré pour deux niveaux de secours en fonction du réglage de la
durée du luminaire, soit 90 minutes ou 180 minutes. Le paramètre de durée par défaut peut être identié par le caractère du numéro
de pièce, comme indiqué dans l’exemple ci-dessous.
Pour RM ******** H ***, le caractère H indique un réglage de 90 minutes.
Pour RM ******** E ***, le caractère E indique un réglage de 180 minutes.
Pour modifier le réglage de la durée d’urgence du luminaire de 90 minutes à 180 minutes, suivez les étapes ci-dessous:
1. Assurez-vous que l’alimentation est coupée avant de procéder à l’entretien du luminaire.
2. Ouvrir le luminaire en desserrant les huit vis imperdables. Laissez le couvercle s’ouvrir pour permettre l’accès au compartiment de
câblage. Voir Figure 5 / Figure 6.
3. Dégagez le l de durée (jaune) connecté avec le l VBATT + (rouge) de la borne.
4. Insérez et serrez le l VBATT + (rouge) dans la borne.
5. Dégagez le l VBATT (noir) du terminal.
6. Insérez le l de durée (jaune) avec le l VBATT- (noir) dans la borne et serrez-le. Pour plus de détails, suivre le schéma de câblage,
le cas échéant.
7. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence indiquée à la
Figure 11. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
8. Appliquez une alimentation secteur à l’appareil. L’indicateur à LED du luminaire doit clignoter en vert.
9. Le réglage de la durée d’urgence du luminaire est passé de 90 minutes à 180 minutes.
650610-000 Rev. 03 11/02/20 • Page 42 of 43Appleton • 1.800.621.1506 • www.appletonelec.com
Pour modifier le réglage de la durée d’urgence du luminaire de 180 minutes à 90 minutes, suivez les étapes ci-dessous:
1. Assurez-vous que l’alimentation est coupée avant de procéder à l’entretien du luminaire.
2. Ouvrir le luminaire en desserrant les huit vis imperdables. Laissez le couvercle s’ouvrir pour permettre l’accès au compartiment de
câblage. Voir Figure 5 / Figure 6.
3. Dégagez le l de durée (Jaune) connecté avec le l VBATT + (Noir) de la borne.
4. Insérez et serrez le l VBATT - (Noir) dans la borne.
5. Dégagez le l VBATT + (Rouge) du terminal.
6. Insérez le l de durée (Jaune) avec le l VBATT+ (Rouge) dans la borne et serrez-le. Pour plus de détails, suivre le schéma de
câblage, le cas échéant.
7. Serrez les huit vis imperdables en appliquant un couple de serrage de 2,25 N.m (20 Lb.in) en suivant la séquence indiquée à la
Figure 11. Assurez-vous que les ls ne se coincent pas entre le couvercle et le compartiment de câblage lors de la fermeture.
8. Appliquez une alimentation secteur au luminaire. L’indicateur à LED du luminaire doit clignoter en vert.
9. Le réglage de la durée d’urgence du luminaire est passé de 90 minutes à 180 minutes.
FIGURE 16: MÈTHODE DE CÂBLAGE POUR RÈGLER LA DURÈE
REMARQUE:
1. En modiant le paramètre de durée d’urgence de 90 minutes à 180 minutes, le ux lumineux en mode d’urgence sera réduit
d’environ 0,6 fois.
Remplacement de fusible
• Remplacez uniquement avec un calibre de fusible (ampères et volts) comme indiqué sur l’étiquette du fusible (située dans le boîtier
du luminaire).
• Le fusible de remplacement doit être sans arc électrique (rempli), ne pas indiquer et limiter le courant.
• Le remplacement des fusibles ne doit être effectué que par du personnel qualié.
Remplacement de la Batterie
• Remplacer la batterie tous les quatre (4) ans. Reportez-vous à l’étiquette de la batterie pour connaître la date de début.
• Commandez un kit de batterie de remplacement BPMLLED auprès d’Appleton.
• N’utilisez pas d’autres batteries.
• Suivez les instructions fournies avec le kit de remplacement de la batterie.
Sauf disposition contraire expresse d’Appleton Grp, LLC (Appleton), les produits Appleton sont conçus pour un achat par des utilisateurs industriels et pour une utilisation par des personnes qualiées
et expérimentées dans l’utilisation et l’entretien de cet équipement, et non par des clients ou des utilisateurs particuliers. Les garanties d’Appleton ne s’étendent PAS à des utilisateurs particuliers, et
aucun détaillant n’est autorisé à étendre les garanties d’Appleton pour quelque consommateur que ce soit.
Bien que toutes les précautions possibles aient été prises pour garantir l’exactitude et l’exhaustivité de ce manuel, Appleton Grp, LLC. décline toute responsabilité quant aux dommages résultant de
l’utilisation de ces informations ou aux erreurs ou omissions éventuelles. Les spécications sont sujettes à modication sans préavis. Les logos Appleton et Emerson sont déposés auprès du bureau des
brevets et des marques déposées des États-Unis (U.S. Patent and Trademark Ofce). Tous les autres noms de produits ou de services appartiennent à leurs propriétaires respectifs.
©2020 Appleton Grp, LLC. Tous droits réservés.
650610-000 Rev. 03 11/02/20 • Page 43 of 43
Loading...
