• Luminaire antidéflagrants - Série FLd
• Explosion-proof luminaires - Series FLd
• Ex-geschützte Leuchten - Serie FLd
• Luminária à prova de explosões - Serie FLd
• Lamparas antidéflagrantes - Série FLd
Equipement / Equipement II2G II2D
Niveau de protection / Protection level / /
Mode de protection / Protection mode Ex d IIC Ex tD A21
Classe de température / Temperature class T6
Température ambiante / Ambiante Temperature - 25°C ≤ Ta ≤ + 55°C
Température de surface / Surface temperature / T80°C
Certificat ATEX / ATEX certificate LCIE 97 ATEX 6012
Certificat IECEx / IECEx certificate IECEx LCI 04.0018
Codes IP & IK / IP & IK Codes IP66/68 (10m) - IK08
NT 250 0657/00
/
Références
References
500173 24V CA/CC
500174 230V CA
500175 24V CA/CC
500176 230V CA
UTILISATION - USE - BENUTZUNG - UTILIZACIÓN - UTILIZAÇÃO
1
FR
Les produits faisant l’objet de la présente notice, ne doivent être utilisés que dans
les zones et les conditions pour lesquelles ils ont été certifiés (voir tableau ci-dessus)
Les accessoires montés sur les parois d’enveloppe, tels que : entrées de câble,
bouchons etc., doivent être certifiés avec le matériel ou d’un type compatible avec la
certification du matériel.
• Corrosion
Il convient de s’assurer que les matériaux des appareils sont compatibles avec votre
environnement (exemple : polyester en présence de benzène).
Tension
Voltage
Fonctionnement
Functioning
Vert - Fixe / Static
Orange - Fixe / Static
Rouge - Fixe / Static
Vert - Fixe / Static
Orange - Fixe / Static
Rouge - Fixe / Static
Vert - Fixe / Static
Orange - Clignotant / Flashing
Rouge - Clignotant / Flashing
Vert - Fixe / Static
Orange - Clignotant / Flashing
Rouge - Clignotant / Flashing
GB
Products covered under this technical instructions leaflet shall only be used in the
zones and conditions for which they have been certified (see the table above).
The accessories mounted in or on the sides of the enclosures, such as: cable glands,
blanking plugs, terminals, push buttons etc. must be certified with the enclosure or must
be compatible with the certification of the enclosure.
• Corrosion
You should make sure that the material of the equipment is compatible with your
environment (e.g. polyester in presence of benzene).
DE
Die Produkte, die Gegenstand dieser Bedienungsanleitung sind, dürfen
ausschließlich in den Bereichen und unter den Bedingungen, für die sie bescheinigt
sind, verwendet werden (siehe obige Tabelle).
Das in die Umhüllungen oder auf die Umhüllungswindungen montierte Zubehör wie:
Kabeleingänge, Verschlüsse, Klemmen, Steuerknöpfe, usw. muss mit dem Material
kompatibel sein, oder eines Typs entsprechen, der mit der Materialbescheinigung
vereinbar ist.
• Korrosion
Prüfen Sie jedoch stets, ob die Ausrüstung für die Atmosphäre der von Ihnen vorgesehenen Anwendung geeignet ist (z.B. Polyesterteile in einer benzolhaltigen Atmosphäre).
PT
Os produtos objeto destas instruções devem ser utilizados unicamente nas áreas e segundo as condições para as quais foram certificados (ver tabela acima).
Os acessórios montados no interior ou nas laterais das caixas, tais como:
prensa-cabos, bujões, bornes, botoeiras etc. devem ser certificados com a caixa ou devem ser compatíveis com a certificação da caixa.
• Corrosão
Deve-se assegurar que o material do equipamento é compatível com o seu ambiente (ex.: poliéster em presença de benzeno).
CONDITIONS SPÉCIALES - SPECIAL CONDITIONS - SPEZIELLE BEDINGUNGEN - CONDICIONES ESPECIALES - CONDIÇÕES ESPECIAIS
2
ES
Los productos que son objeto del presente manual sólo deben utilizarse en las
zonas y las condiciones para las cuales han sido certificados (ver cuadro de arriba).
Los accesorios montados en las camisas o en las paredes de la camisa, como:
entradas de cables, tapones, bornes, cabezas de mando, etc…deben estar certificados
con el material o de un tipo certificado compatible con la certificación del material.
• Corrosion
Conviene asegurarse que los materiales de los aparatos son compatibles con su
entorno (ejemplo: poliéster en presencia de benceno).
1/4
25
1
1 F
F
335
77,512
5
4
30
37
150
89 85
207
15
191
4
00
INSTALLATION - INSTALLATION - MONTAGE - INSTALLACION - INSTALAÇÃO
1/4
3
FR
Le matériel doit être sélectionné conformément aux exigences définies dans la
Directive utilisateur 99/92/CE.
• La zone d’installation doit être en adéquation avec la catégorie du produit.
• L’installation du matériel doit être réalisée selon les prescriptions de la norme
d’installation EN/IEC 60079-14.
• Le personnel intervenant doit être qualifié pour l’activité considérée (EN/IEC 60079-14
annexe A).
• Le raccordement des conducteurs doit être réalisé selon les règles de l'art en tenant
compte de la densité de courant maximale admissible.
Ne procéder à aucune opération de perçage sur les enveloppes, celle-ci effectuée
sans notre accord formel nous dégagerait de toute responsabilité.
DE
Das Material muss entsprechend den in der Richtlinie für Betreiber 99/92/EG
festgelegten. Anforderungen ausgewählt werden.
• Der Einbaubereich muss der Kategorie des Produkts angemessen sein.
• Der Einbau des Materials muss gemäß den Bestimmungen der Norm zur Errichtung
elektrischer Anlagen EN/IEC 60079-14 durchgeführt werden.
• Das Einsatzpersonal muss für die jeweilige Tätigkeit qualifiziert sein (EN/IEC 60079-14
Anlage A).
• Die elektrischen Leitungen müssen ordnungsgemäß angeschlossen werden, dabei
muss die maximal zulässige Stromstärke berücksichtigt werden.
Explosionsgeschützte Betriebsmittel dürfen nicht angebohrt oder in sonst einer
Art und Weise bearbeitet werden. Wir übernehmen keine Haftung für ohne unsere
GB
All equipment shall be selected in compliance with the requirements stipulated in
Directive 99/92/EC for users
• The product category shall match the installation zone.
• All hardware shall be installed as stipulated under electrical installations standard
EN/IEC 60079-14.
• All personnel involved in the installation process shall be qualified for the roles
performed (EN/IEC 60079-14 Annexe A).
• Equipment must be connected as stipulated by the regulations in force in accordance with the maximum permissible current-carrying capacity.
We shall be absolved from all responsibility for drilling operations performed
on enclosures without our formal consent.
ES
El material debe seleccionarse de acuerdo con las exigencias definidas en la
Directiva del usuario 99/92/CE.
• La zona de instalación debe estar en adecuación con la categoría del producto.
• La instalación del material debe realizarse según las prescripciones de la norma de
instalación EN/IEC 60079-14.
• El personal que interviene debe estar cualificado para la actividad en cuetión
(EN/IEC 60079-14 anexo A).
• La conexión de los conductores debe realizarse según las reglas del Art teniendo en
cuenta la densidad de corriente máxima admisible.
No proceder a ninguna operación de perforación sobre los envolventes, aquella
realizada sin nuestro acuerdo formal nos deja fuera de cualquier responsabilidad.
ausdrückliche Zustimmung ausgeführte Arbeiten.
PT
O material deve ser seleccionado consoante os requisitos definidos na Directiva utilizador 99/92/CE.
• A zona de instalação deve ser adequada à categoria do produto.
• A instalação do material deve ser realizada segundo as prescrições da norma de instalação EN/IEC 60079-14.
• O pessoal interveniente deve ser qualificado para a actividade considerada (EN/IEC 60079-14 anexo A).
• A ligação dos condutores deve ser realizada segundo as regras da arte tendo em conta a densidade de corrente máxima admissível.
Não proceder a nenhuma operação de perfuração nas caixas, se esta for efectuada sem o nosso acordo formal, anula a garantia.
• Cotes d'encombrement et de fixation
• Dimensions and fixing points
• Abmessungen und Montagemaße
• Dimensões e pontos de fixação
• Cotas de dimensiones y de fijaciones
• Accessoires de fixation • Mounting accesories
• Zubehör für die Befestigung • Acessórios de fixação
• Accessorios de fijación
• Fixation sur surface plane
• Attachment on flat surface
• Befestigung auf flacher Unterlage
• Fijación sobre superficie plana
• Fixação sobre superfície plana
FDSBZ - X 2
FDSBS - X 2
MONTAGE - ASSEMBLY - EINBAU - MONTAJE - MONTAGEM
4
• Fixation sur tube
• Attachment on tube
• Befestigung auf Rohr
• Fijación sobre tubo
• Fixação sobre o tubo
FDHC49Z (1" 1/4 Ø42 mm - 1" 1/2 Ø49 mm)
FDHC60Z (2” Ø60 mm)
• Fixation rapide
• Fast fixing
• Schnelle Befestigung
• Fijación rápida
• Fixação rápida
FDFBZ - X 2
FDFBS - X 2
• Ouverture • Apertura
• Opening • Abertura
• Öffnen
• Fermeture • Cierre
• Closing • Fechamento
• Schliessen
• Graisser les filetages - Loctite GR135 ou Molydal M03
• Grease the threads - Loctite GR135 or Molydal M03
• Gewinde einfetten - Loctite GR135 oder Molydal M03
• Engrasar los roscados - Loctite GR135 o Molydal M03
• Lubrifique as roscas - Loctite GR135 o Molydal M03
• Ne pas ouvrir sous tension
• Do not open while energised
• Nicht unter Spannung öffnen
• No abrir bajo tensión
• Não abra quando energizado
• Vissage manuel + blocage
• Hand screwing + locking
• Manuelle Verschraubung + Verriegelung
• Aperto manual + bloqueio
• Rosqueamento manual + trava
2/4

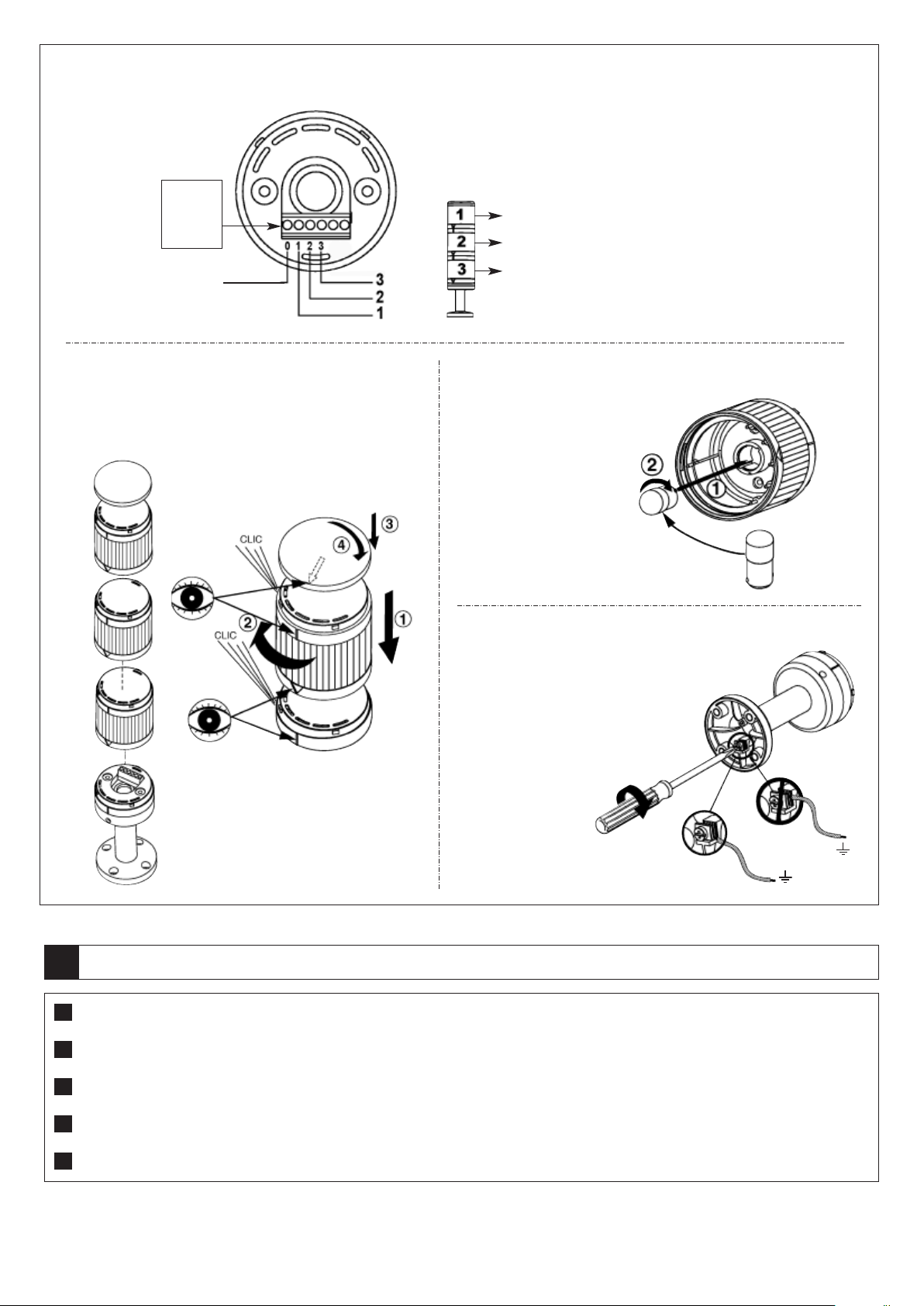

• Raccordement Electrique
• Electrical Connection
• Elektrischer Anschluß
• Ligações Eléctricas
• Conexiones Electricas
.5-2.5 mm
0
(14-22 AWG)
Gemeinsamer Pol
0.8 Nm
(7 Ib-in)
ommun
C
ommon
C
Comum
C
2
Rouge - Red
Orange - orange
Vert - Green
omύn
Montage de l’élément et du couvercle
Module and cap mounting procedure
Modul und Kappe montage
Procedimento de montagem do módulo e da cobertura
Procedimiento de montaje do módulo y cobierta
Installation de la lampe
Lamp installation
Glühlampen-Montage
Montagem da lâmpada
Instalación de la lámpara
Connecteur de masse de l’embase en métal
Metal foot grounding
Metaltfußerdung
Suporte con pie métalico
Fondação do pé metal
1.7 Nm
(15 Ib-in)
19 mm
BA15d
14 Ga.
14 Ga.
MISE EN SERVICE - PUTTING INTO SERVICE - INBETRIEBNAHME - PUESTA EN SERVICIO - COLOCANDO EM OPERAÇÃO
5
FR
Avant toute mise en service du produit, vérifier que les consignes des chapitres précédents (1 à 4) ont été respectées.
GB
Before the product is first integrated into operational service, double-check that the instructions stipulated in sections (1 to 4) have been fully complied with.
DE
Stellen Sie vor der Inbetriebnahme des Produkts sicher, dass die Vorschriften der Kapitel 1 bis 4 beachtet werden.
ES
Antes de cualquier puesta en servicio del producto, verificar que se hayan respetado las consignas de los capítulos (1 a 4).
PT
Antes de qualquer colocação em serviço do produto, verificar se as recomendações dos capítulos (1 a 4) foram satisfeitas.
3/4
MAINTENANCE - MAINTENANCE - WARTUNG - MANTENIMEINTO - MANUTENÇÃO
6
FR
• L'indice de protection de l'enveloppe (IP) doit être préservé pendant toute la durée d’utilisation du matériel. A cet effet, les garnitures d'étanchéité doivent être maintenues
en bon état.
• Les orifices non utilisés doivent être impérativement obturés par des bouchons d'obturation.
• Avant toute intervention sur les équipements, il convient de respecter scrupuleusement les consignes de sécurité mentionnées. (NE PAS OUVRIR SOUS TENSION)
- Les matériels installés doivent être périodiquement inspectés. 3 niveaux d’inspection sont prévus dans la norme EN/IEC 60079-17 (inspection visuelle de près et détaillée).
- Il est de la responsabilité de l’utilisateur de mettre en oeuvre ces inspections précisées dans ladite norme, en fonction des modes de protection des matériels concernés.
Si des exigences nationales supplémentaires à la norme EN/IEC 60079-17 existent, elles doivent être observées.
• Pour bien conserver le caractère antidéflagrant du matériel, s’assurer avant la mise en service que toutes les vis de fixation du couvercle et les entrées de câbles soient bien
serrées. Les joints de laminage doivent être propres et graissés
• Les appareils sont livrés avec les plans de joint graissés. Il est nécessaire, lorsque l’appareil est installé, de le maintenir en bon état en le graissant. Utiliser une graisse non
durcissante et anti-corrosive.
• Pour les joints plans et à emboîtement des luminaires : pâtes silicone, température d’utilisation -40°C à +200 °C, type Rhône-Poulenc Rhodorsil 408...
• Pour les joints filetés : graisse minérale graphitée, température d’utilisation -30°C à +150°C, type Loctite GR135, Molydal M03
GB
• The protection index for the enclosure (IP) must be kept for the complete
duration of use of thematerial. Therefore the sealing fittings must be maintained in good
condition.
• Unused cable-entries must be sealed with blanking plugs.
• Before carrying out any work on the equipment, the cited safety instructions must be
very carefully observed. (DO NOT OPEN WITH POWER ON)
- The hardware installed shall be inspected on a regular schedule. Standard EN/IEC
60079-17 (close-up and in-depth visual inspection) specifies three inspection levels.
- It is the user's responsibility to ensure these inspections are implemented according to
the protection modes of the equipment hardware installed.
Any nationally-set requirements applicable on top of standard EN/IEC 60079-17 shall be
complied with.
• To ensure that material remains explosion-proof, before use of the product, check that
all the cover attaching screws and cable inputs are properly tightened. Rolling joints
must be clean and lubricated.
• The devices are supplied with joint planes lubricated. Once the device is installed, it is
necessary to maintain it in good condition by lubrication. Use a non hardening
anti-corrosive lubricant.
• For plane joints and the lighting fitting recesses: silicon paste, working temperature
-40° C to +200° C, eg. Rhône-Poulenc, Rhodorsil 408, etc.
• For threaded joints: Graphite mineral grease, working temperature -30°C to +150°C.eg
Loctite GR135, Molydal M03.
ES
• El índice de protección del envolvente (IP) debe preservarse a lo largo de la vida
útil del equipo.
Para este fin, las juntas de estanqueidad deben mantenerse en buen estado.
• Los orificios no utilizados deben ser cerrados obligatoriamente con tapones de
acuerdo al modo de proteccion.
• Antes de cualquier intervención en los equipos, conviene respetar escrupulosamente
las indicationes relativas a la seguridad.mencionadas (NO ABRIR BAJO TENSION).
• Los materiales instalados deben ser periódicamente inspeccionados. Se han previsto
3 niveles de inspección en la norma EN/IEC 60079-17 (inspección visual, de cerca y
detallada).
- Es responsabilidad del usuario aplicar estas inspecciones precisadas en dicha norma,
en función de los modos de protección de los materiales concernidos.
Si existen exigencias nacionales suplementarias a la norma EN/IEC 60079-17, deben
ser observadas.
• Para conservar el carácter antideflagrante del material, asegurarse antes de la puesta
en servicio que todos los tornillos de fijación y las entradas de cables estén bien
cerradas. Las juntas de unión deben estar limpias y engrasadas.
• Los aparatos se suministran con las juntas engrasadas. Cuando se instala el aparato,
es necesario mantenerlo en buen estado engrasándolo. Utilizar una grasa anticorrosiva
y que no se endurezca.
• Para las juntas planas y cilindricas de las luminarias : pastas de silicona, temperatura
de utilización de - 40 a + 200 °C, tipo Rhône-Poulenc Rhodorsil 408...
• Para las juntas roscadas : grasa mineral grafitada, temperatura de uso de -30°C a
+150 °C, tipo Loctite GR135, Molydal M03.
DE
• Der Schutzindex für das Gehäuse (IP) muss während der gesamten
Benutzungsdauer des Materials aufbewahrt werden.
Zu diesem Zweck müssen die Dichtungen in einwandfreiem Zustand gehalten werden.
• Nicht benutzte Öffnungen müssen unbedingt mit Verschlüssen abgedichtet werden.
• Vor Eingriffen in das Gerät sind die angegebenen Sicherheitsvorschriften genauestens
zubeachten (VOR DEM ÖFFNEN STROM ABSCHALTEN !)
• Die installierten Betriebsmittel müssen regelmäßig überprüft werden. 3 Arten der
Prüfung sind in der Norm EN/IEC 60079-17 vorgesehen (Sichtprüfung, Nahprüfung,
Detailprüfung).
• Der Betreiber ist dafür verantwortlich, die in der genannten Norm angegebenen
Prüfungen entsprechend der Zündschutzart der betroffenen Betriebsmittel durchführen
zu lassen.
• Falls zusätzlich zu der Norm EN/IEC 60079-17 nationale Anforderungen bestehen,
so müssen diese beachtet werden.
• Zur Aufrechterhaltung der explosionsgeschützten Eigenschaften der Betriebsmittel
muss vor Inbetriebnahme überprüft werden ob alle Befestigungschrauben des Deckels
und alle Kabelverschraubungen fest angezogen sind.
• Die Profilanschlüsse müssen sauber und eingefettet sein.
• Die Geräte werden mit eingefetteten Anschlußflächen geliefert. Nach dem Einbau
müssen diese durch Nachfetten in ordnungsgemäßen Zustand gehalten werden.
Hierzu ist ein aushärtendes Antikorrosionsfett zu verwenden.
• Planflächige Anschlüsse und Einpassungen der Leuchtkörper : Silikondichtmasse,
Einsatztemperatur - 40 bis + 200 °C, Sorte : «Rhône-Poulenc, Rhodorsil 408...»
• Gewindeanschlüsse : graphitdotiertes Mineralfett, Einsatztemperatur - 30 bis
+ 150 °C, Sorte: «Loctite GR 135», «Molydal M03».
PT
• O índice de protecção da caixa (IP) deve ser preservado durante o período de
utilização do material. Para este efeito, os anéis de vedação devem ser mantidos em
bom estado de funcionamento.
• As entradas de cabos não utilizadas devem ser seladas com bujões.
• Antes de proceder a qualquer intervenção nos equipamentos, convém respeitar
rigosamente as instruções de segurança mencionadas.
- Os materiais instalados devem ser controlados periodicamente. A norma EN/IEC
60079-17 prevê três níveis de inspecção (inspecção visual, de perto e detalhada).
- Compete ao utilizador efectuar estas inspecções indicadas na dita norma, consoante
os modos de protecção dos materiais em questão.
Caso existam requisitos nacionais suplementares à norma EN/IEC 60079-17, os
mesmos devem ser respeitados
• Para assegurar que o material mantenha-se à prova de explosão, antes da utilização
do produto, verificar se todos os parafusos de fixação da tampa e passagens de cabos
estão devidamente apertados.
• As juntas deslizantes devem estar limpas e lubrificadas
• Os equipamentos são fornecidos com as juntas planas lubrificadas. Uma vez que o
equipamento é instalado, é necessário mantê-lo em boas condições, através de
lubrificação. Utilize um lubrificante não endurecedor e anti-corrosivo.
• Para juntas planas e encaixe das luminárias: silicone, temperatura de trabalho de
-40o C à 200o C, ex.: Rhone-Poulenc, Rhodorsil 408, etc.
• Para juntas rosqueadas: graxa grafite mineral , temperatura de trabalho -30°C à
+150°C. ex.: Loctite GR 135, Molydal M03.
RÉPARATION - REPAIRS - REPARATUREN - REPARACIÓN - REPARAÇÃO
7
FR
Réparation : Aucune réparation, non confirmée par ATX, n’est autorisée.
DE
Reparaturen : Nicht von ATX bestätigte Reparaturen sind nicht zulässig.
PT
3Reparação : Não é permitida nenhuma reparação sem a conformação de ATX.
GB
Repairs : It is forbidden to perform repair work without first confirming with ATX.
ES
Reparación : No se autoriza ninguna reparación no confirmada por ATX..
4/4
Loading...
