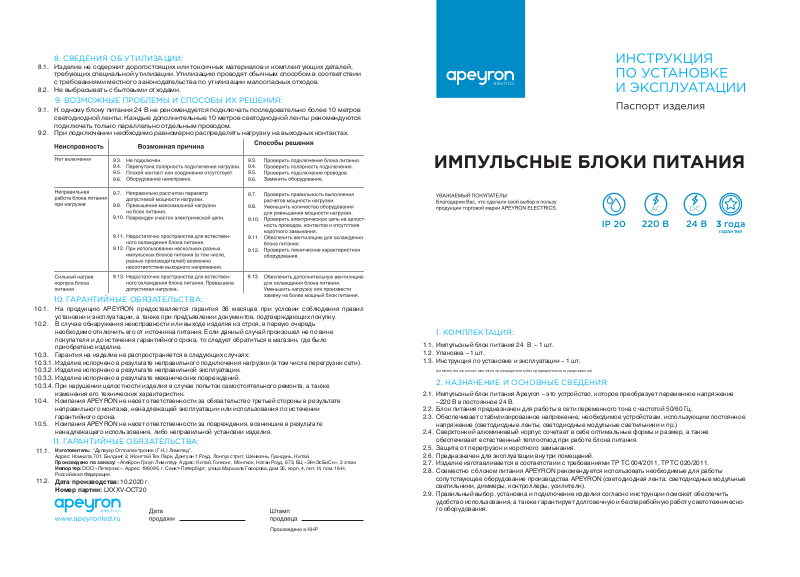

8. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ:
Изделие не содержит дорогостоящих или токсичных материалов и комплектующих деталей,
8.1.
требующих специальной утилизации. Утилизацию проводят обычным способом в соответствии
с требованиями местного законодательства по утилизации малоопасных отходов.
Не выбрасывать с бытовыми отходами.
8.2.
9.1.
К одному блоку питания 24 В не рекомендуется подключать последовательно более 10 метров
светодиодной ленты. Каждые дополнительные 10 метров светодиодной ленты рекомендуются
подключать только параллельно отдельным проводом.
9.2.
При подключении необходимо равномерно распределять нагрузку на выходных контактах.
9.3.
9.4.
9.5.
9.6.
9.7.
9.8.
9.10.
9.11.
9.12.
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
На продукцию APEYRON предоставляется гарантия 36 месяцев при условии соблюдения правил
10.1.
установки и эксплуатации, а также при предъявлении документов, подтверждающих покупку.
В случае обнаружения неисправности или выходе изделия из строя, в первую очередь
10.2.
необходимо отключить его от источника питания. Если данный случай произошел не по вине
покупателя и до истечения гарантийного срока, то следует обратиться в магазин, где было
приобретено изделие.
Гарантия на изделие не распространяется в следующих случаях:
10.3.
Изделие испорчено в результате неправильного подключения нагрузки (в том числе перегрузки сети).
10.3.1.
Изделие испорчено в результате неправильной эксплуатации.
10.3.2.
Изделие испорчено в результате механических повреждений.
10.3.3.
При нарушении целостности изделия в случае попыток самостоятельного ремонта, а также
10.3.4.
изменения его технических характеристик.
Компания APEYRON не несет ответственности за обязательство третьей стороны в результате
10.4.
неправильного монтажа, ненадлежащей эксплуатации или использования по истечении
гарантийного срока.
Компания APEYRON не несет ответственности за повреждения, возникшие в результате
10.5.
ненадлежащего использования, либо неправильной установки изделия.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Изготовитель: “Дупауэр Оптоэлектроник (Г.К.) Лимитед”,
11.1.
Адрес: Комната 701, Билдинг 2, Жонгтай Тех Парк, Донгуан 1 Роуд, Лонгуа стрит, Шенжень, Гуандунь, Китай.
Произведено по заказу: «Апейрон Гроуп Лимитед» Адрес: Китай, Гонконг, Монгкок, Натан Роуд, 673, БЦ «ЭйчЭсБиСи», 2 этаж.
Импортер: ООО «Петерэкс». Адрес: 198095, г. Санкт-Петербург, улица Маршала Говорова, дом 35, корп. 4, лит. И, пом. 16-Н,
Российская Федерация.
11.2.
Дата производства: 10.2020 г.
Номер партии: LXXXV-OCT20
9.3.
9.4.
9.5.
9.6.
9.7.
9.8.
9.10.
9.11.
9.12.
1. КОМПЛЕКТАЦИЯ:
Импульсный блок питания 24 В – 1 шт.
1.1.
Упаковка – 1 шт.
1.2.
Инструкция по установке и эксплуатации – 1 шт.
1.3.
(комплектность может меняться производителем без предварительного уведомления)
2. НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ:
Импульсный блок питания Apeyron – это устройство, которое преобразует переменное напряжение
2.1.
~220 В в постоянное 24 В.
Блок питания предназначен для работы в сети переменного тока с частотой 50/60 Гц.
2.2.
Обеспечивает стабилизированное напряжение, необходимое устройствам, использующим постоянное
2.3.
напряжение (светодиодные ленты, светодиодные модульные светильники и пр.)
Сверхтонкий алюминиевый корпус сочетает в себе оптимальные формы и размер, а также
2.4.
обеспечивает естественный теплоотвод при работе блока питания.
Защита от перегрузок и короткого замыкания.
2.5.
Предназначен для эксплуатации внутри помещений.
2.6.
Изделие изготавливается в соответствии с требованиями ТР ТС 004/2011, ТР ТС 020/2011.
2.7.
Совместно с блоком питания APEYRON рекомендуется использовать необходимые для работы
2.8.
сопутствующее оборудование производства APEYRON (светодиодная лента, светодиодные модульные
светильники, диммеры, контроллеры, усилители).
П
равильный выбор, установка и подключение изделия согласно инструкции поможет обеспечить
2.9.
удобство использования, а также гарантирует долговечную и бесперебойную работу светотехнического оборудования.
3 года
гарантия
Page 2
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
АРТИКУЛ:
ВХОДНОЕ НАПРЯЖЕНИЕ АС(В):
ВЫХОДНОЕ НАПРЯЖЕНИЕ DC(В):
ВЫХОДНОЙ ТОК (max А):
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (Вт):
СТЕПЕНЬ ПЫЛЕВЛАГОЗАЩИТЫ (IP):
КЛАСС ЗАЩИТЫ ОТ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ:
ВИД МОНТАЖА:
ВЕС ИЗДЕЛИЯ (нетто, г):
ГАБАРИТНЫЕ РАЗМЕРЫ (mm):
РАБОЧАЯ ТЕМПЕРАТУРА
ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ:
МАТЕРИАЛ КОРПУСА:
ЦВЕТ КОРПУСА:
ГАРАНТИЯ:
СРОК СЛУЖБЫ (ч):
03 - 96
170 - 264
накладной
172*18*18
24
1
24
20
II
51
03 - 97
170 - 264
24
1,5
36
20
II
накладной
73
282*18*18
от - 20°С до + 45°С
алюминий
серый
3 года
30 000
03 - 98
170 - 264
24
3
72
20
II
накладной
102
312*18*18
4. РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ:
Расчет подключаемого импульсного блока питания производится в зависимости от потребляемой
мощности ленты, заявленной производителем, её длины и с учетом 20% запаса мощности.
5. ПРАВИЛА ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ:
Монтаж и подключение изделия должен выполняться квалифицированным специалистом с
5.1.
соблюдением всех требований электробезопасности.
Необходимо соблюсти меры пожарной безопасности во время монтажа, а также при дальнейшей
5.2.
эксплуатации блока питания.
Не монтировать вблизи нагревательных приборов. Соблюдать класс защиты IP, указанный на изделии.
5.3.
Эксплуатация блоков питания допускается только в условиях естественной конвенции воздуха для
5.4.
отведения тепла.
Не устанавливать в закрытых нишах. Максимальная температура корпуса изделия при максимальной
5.5.
нагрузке не должна превышать + 70°С. При обнаружении повышенной температуры корпуса блока
питания, уменьшить нагрузку, обеспечить дополнительную вентиляцию или использовать более
мощный блок. Учитывайте, что при повышении температуры окружающей среды максимальная
мощность блока питания снижается.
Не погружать изделие в воду.
5.6.
Не устанавливать в помещениях с повышенной концентрацией пара (бани, сауны), а также в
5.7.
помещениях, содержащих пары агрессивных веществ (кислот, щелочей и пр.)
Не нагружать блок питания более 80% от его максимальной нагрузки.
5.8.
Изделия, подключаемые к электросети с напряжением 220 В, могут представлять
5.9.
опасность для детей и домашних животных.
При выборе мест монтажа соблюдайте правила электробезопасности.
5.10.
Не располагать блок питания вплотную к нагрузке или на ней.
5.11.
В случае установки нескольких блоков – обеспечить между ними
5.12.
свободное пространство для вентиляции.
ОБЕСПЕЧИТЬ СВОБОДНОЕ
ПРОСТРАНСТВО
ВОКРУГ БЛОКА ПИТАНИЯ!
Расстояние от 5 до 20 см
зависит от мощности
блока питания.
Обеспечить доступ для последующего осмотра и обслуживания.
5.13.
Периодически, в случае обнаружения загрязнения блока питания, производите профилактическую
5.14.
сухую чистку при отключенном электропитании.
При обнаружении неисправностей в работе изделия прекратить эксплуатацию. В случае выхода из
5.15.
строя после окончания гарантийного срока или окончания срока службы изделие подлежит
утилизации.
6. МОНТАЖ И ПОДКЛЮЧЕНИЕ:
6.1.
Извлечь изделие из упаковки.
6.2.
Произвести осмотр и убедиться в отсутствии механических повреждений корпуса и электропроводов.
6.3.
Проверить соответствие мощности данного блока к потребляемой мощности подключаемого
оборудования.
6.4.
Установить блок питания на штатное место согласно требованиям безопасности п. 4.
6.5.
Подключение блока питания производить при выключенном напряжении питающей сети 220 В.
6.6.
Произвести подключение светодиодной ленты, соблюдая полярность подключения, к выходному
коннектору блока питания.
6.7.
Произвести подключение сетевых проводов к сети 220В.
6.8.
Изолировать места соединений электропроводов.
6.9.
Проверить правильность сторон подключения, отсутствие замыкания проводов и полярность
подключения.
6.10.
Произведите пробное включение и убедитесь в правильности работы оборудования.
6.11.
Изделие готово к эксплуатации.
ВЫХОДНОЙ
КОННЕКТОР
ПОДКЛЮЧЕНИЯ 24 В
~ 220 В
ПОДКЛЮЧАЕМАЯ НАГРУЗКА:
- светодиодная лента 24 В,
- светодиодные модульные
светильники 24 В
7. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ:
7.1.
Транспортировку и хранение допускается производить любым видом крытого транспорта,
обеспечивающим предохранение изделия от механических повреждений, загрязнений, попадания
влаги.
7.2.
Перевозку осуществлять в штатной упаковке.
7.3.
Изделия должны храниться в штатной упаковке, в сухих, проветриваемых помещениях при
температуре окружающей среды от -20°С до +60°С и относительной влажности воздуха не более 70%
без конденсации влаги при отсутствии в воздухе паров и агрессивных веществ (кислот, щелочей и др.).
