9. ВОЗМОЖНЫЕ ПРОБЛЕМЫ И СПОСОБЫ ИХ РЕШЕНИЯ:
9.1.
Расстояние между блоком питания и источником напряжения должно быть не менее 20 см, но не более 7 м. При установке блока
питания на расстоянии более 7 м от источника напряжения возможно снижение яркости освещения.
9.2.
Расстояние между двумя соседними блоками питания должно быть не менее 25 см.
9.3.
К одному блоку питания не рекомендуется подключать последовательно более 5 метров светодиодной ленты. Каждые
дополнительные 5 метров светодиодной ленты рекомендуется подключать только паралелльно отдельным проводом.
Неисправность
Нет включения 9.4.
Неправильная
работа блока питания
при нагрузке
Сильный нагрев
корпуса блока
питания
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
На продукцию APEYRON предоставляется гарантия 12 месяцев при условии соблюдения правил установки и использования
10.1.
источника питания, а также при предъявлении документов, подтверждающих покупку.
В случае обнаружения неисправности устройства или выходе из строя, в первую очередь необходимо отключить устройство
10.2.
от источника питания. Если данный случай произошел не по вине покупателя и до истечения гарантийного срока, то следует
обратиться в магазин, где вы приобретали устройство.
Гарантия на товар не распространяется в следующих случаях:
10.3.
Изделие испорчено в результате неправильной эксплуатации;
10.3.1.
Изделие испорчено в результате разборки изделия или его частей пользователем;
10.3.2.
Корпус изделия поврежден или деформирован;
10.3.3.
Изделие испорчено в результате некорректного подключения нагрузки;
10.3.4.
Параметры входного напряжения не соответствуют заявленному диапазону.
10.3.5.
Компания не несет ответственности за обязательство третьей стороны в результате неправильного монтажа, ненадлежащей
10.4.
эксплуатации или использования по истечении гарантийного срока.
11. ПРАВИЛА ХРАНЕНИЯ:
Изделие должно храниться в штатной упаковке, в закрытых помещениях с естественной вентиляцией, при температуре
11.1.
от -20 °C до +60 °С и относительной влажности воздуха не более 70%.
Возможная причина
Не подключен.
9.5.
Перепутана полярность подключения нагрузки.
9.6.
Плохой контакт или соединение отсутствует.
9.7.
Оборудование неисправно.
9.8.
Неправильно рассчитан параметр
допустимой мощности нагрузки.
9.9.
Превышение максимальной нагрузки
на блок питания.
9.10.
Поврежден участок электрической цепи.
9.11.
Недостаточно пространства для естественного охлаждения блока питания.
9.12.
При использовании нескольких разных
импульсных блоков питания (в том числе,
разных производителей) возможно
несоответствие выходного напряжения.
9.13. Недостаточно пространства для естественного охлаждения блока питания. Превышена
допустимая нагрузка.
Способы решения
9.4.
Проверить подключение блока питания.
9.5.
Проверить полярность подключения.
9.6.
Проверить подключение проводов.
9.7.
Заменить оборудование.
9.8.
Проверить правильность выполнения
расчетов мощности нагрузки.
9.9.
Уменьшить количество оборудования
для уменьшения мощности нагрузки.
9.10.
Проверить электрическую цепь на целостность проводов, контактов и отсутствие
короткого замыкания.
9.11.
Обеспечить вентиляцию для охлаждения
блока питания.
9.12.
Проверить технические характеристики
оборудования.
9.13. Обеспечить дополнительную вентиляцию
для охлаждения блока питания.
Уменьшить нагрузку или произвести
замену на более мощный блок питания.

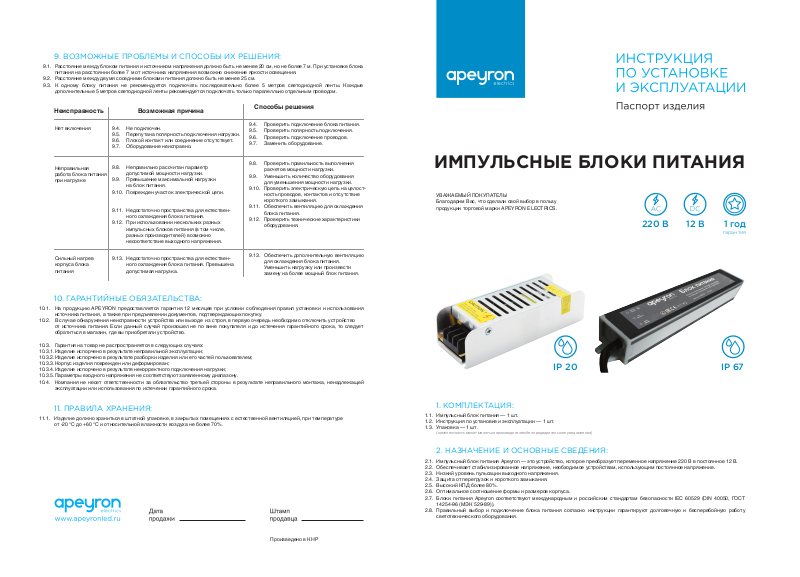

ИМПУЛЬСНЫЕ БЛОКИ ПИТАНИЯ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас, что сделали свой выбор в пользу
продукции торговой марки APEYRON ELECTRICS.
220 В 12 В 1 год
IP 20 IP 67
1. КОМПЛЕКТАЦИЯ:
Импульсный блок питания — 1 шт.
1.1.
Инструкция по установке и эксплуатации — 1 шт.
1.2.
Упаковка — 1 шт.
1.3.
(комплектность может меняться производителем без предварительного уведомления)
2. НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ:
Импульсный блок питания Apeyron — это устройство, которое преобразует переменное напряжение 220 В в постоянное 12 В.
2.1.
Обеспечивает стабилизированное напряжение, необходимое устройствам, использующим постоянное напряжение.
2.2.
Низкий уровень пульсации выходного напряжения.
2.3.
Защита от перегрузок и короткого замыкания.
2.4.
Высокий КПД более 80%.
2.5.
Оптимальное соотношение формы и размеров корпуса.
2.6.
Блоки питания Apeyron соответствуют международным и российским стандартам безопасности IEC 60529 (DIN 40050, ГОСТ
2.7.
14254-96 (МЭК 529-89)).
Правильный выбор и подключение блока питания согласно инструкции гарантируют долговечную и бесперебойную работу
2.8.
светотехнического оборудования.
гарантия
Произведено в КНР
Page 2
3. КЛАССИФИКАЦИЯ БЛОКОВ ПИТАНИЯ ПО ТИПУ ИСПОЛНЕНИЯ КОРПУСА:
3.1.
Импульсные блоки питания отличаются типом исполнения, а именно степенью электрической безопасности, способностью
противостоять негативным воздействиям — пылевлагозащищенностью. На упаковке указывается класс защиты IP. IP — это
международный класс защиты, выражаемый двумя цифрами.
Негерметичные блоки питания.
IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности.
Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
Места применения: столовая, кабинет, спальня, прихожая, детская комната, гардеробная, кухня, коридор, лестницы, домашние
вспомогательные помещения (бар, тренажерный зал и т.д.).
Температура эксплуатации таких блоков питания рассчитана от -10°С до +50°С.
Герметичные блоки питания.
Полностью смонтированы в водонепроницаемом корпусе. Внутри них помещается электронная схема со всей электроникой,
которая полностью заливается силиконовым компаундом для предотвращения попа дания влаги или влажного воздуха внутрь
корпуса.
IP 67. Могут быть установлены на улице. Выдерживают дождь, снег, оледенение. Такой класс защиты оборудования может быть
использован для организации подсветки бассейна (без погружения оборудования в воду).
Места применения: бассейн (без погружения оборудования в воду), душевая комната и см. выше.
Температура эксплуатации таких блоков питания рассчитана от -30°С до +60°С.
4. КЛАССИФИКАЦИЯ БЛОКОВ ПИТАНИЯ ПО ОХЛАЖДЕНИЮ:
4.1.
С активным охлаждением.
Активное подразумевает присутствие в блоке питания вентилятора, принудительно охлаждающего трансформатор. Такие блоки
питания не рекомендуется ставить в спальнях и местах отдыха из-за возможного шумового фона.
4.2.
С пассивным охлаждением.
Металлический корпус обеспечивает хороший теплоотвод и естественное охлаждение устройства (температура нагрева корпуса
блока питания в нормальном рабочем режиме не должна превышать +70°С).
Внимание! При самостоятельном монтаже и подключении настоятельно рекомендуем соблюдать
правила техники безопасности и перед началом работ внимательно изучить данную инструкцию.
5. РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ:
5.1.
Расчет подключаемого импульсного блока питания производится в зависимости от потребляемой мощности ленты, заявленной
производителем, её длины и с учетом 20% запаса мощности.
расчетная
длина ленты (м)
Внимание! При подключении светодиодного оборудования категорически запрещается использовать
блок питания меньшей мощности, чем расчетная.
заявленная производителем
мощность 1 метра
× + =
светодиодной ленты (Вт/м)
20% (запас
мощности)
мощность
импульсного
блока питания (Вт)
клемма
ПОДКЛЮЧЕНИЕ ЛЕНТЫ 12 В
(ПРИМЕР)
DC12V
Внимание! Подключение блока питания к сети напряжения 220 В производить при выключенном
напряжении сети.
7.5.
Произвести подключение светодиодной ленты, соблюдая порядок подключения.
7.6.
К выходным клеммам блока питания «V+» подключить положительный контакт ленты «+», к выходным клеммам блока питания
«V-» подключить отрицательный контакт ленты «-».
7.7.
При подключении равномерно распределяйте нагрузку.
7.8.
К входным клеммам блока питания «L», «N» подключить провода электросети.
7.9.
Подключить клемму заземления к проводу защитного заземления.
не более 5 метров
DC12V
DC12V
12
IP 20
Вольт
провода
подключения
L - «ФАЗА»
AC 220 В
N - «НОЛЬ»
ACN
(BLUE)
ACL
(BROWN)
ПРИ ПОДКЛЮЧЕНИИ — ВНИМАТЕЛЬНО
ПРОВЕРИТЬ СООТВЕТСТВИЕ ОБОЗНАЧЕНИЯ
ПРОВОДОВ НА КОРПУСЕ!
IP 67
Вольт
DC12V
12
V+
(RED)
V-
(BLACK)
DC12V
провод
подключения
«V-»
подключения
контакт
подключения
«+»
DC12V
контакт
подключения
«-»
провод
подключения
«V+»
ПРОИЗВЕСТИ ПАЙКУ КОНТАКТОВ
ПОДКЛЮЧЕНИЯ — ПРОИЗВЕСТИ
ПРИ ПОМОЩИ КЛЕММНЫХ КОЛОДОК
(НЕ СКРУЧИВАТЬ ПРОВОДА!)
ГЕРМЕТИЧНО ИЗОЛИРОВАТЬ МЕСТА
СОЕДИНЕНИЯ ПРОВОДОВ!
«V+»
клемма
подключения
«V-»
ПРИ НЕВОЗМОЖНОСТИ
ВЫХОД 12В
V+
V-
ПОДКЛЮЧЕНИЕ ЛЕНТЫ 12 В
(ПРИМЕР)
контакт
подключения
«+»
DC12V
контакт
подключения
«-»
не более 5 метров
DC12V
DC12V
IP 20
клемма
подключения
«заземления»
12
Вольт
N
L
ВХОД 220В
ВХОД 220В
IP 67
DC12V
DC12V
AC 220 В
AC 220 В
клеммы
подключения
L - «ФАЗА»
N - «НОЛЬ»
12
Вольт
DC12V
6. МЕРЫ БЕЗОПАСНОСТИ:
6.1.
Необходимо соблюсти меры пожарной безопасности во время монтажа , а также при дальнейшей эксплуатации блока питания.
Не монтировать оборудование вблизи нагревательных приборов. Cоблюдать класс защиты IP, указанный на изделии.
6.2.
Обеспечить доступ для последующего осмотра и обслуживания.
7. МОНТАЖ И ПОДКЛЮЧЕНИЕ:
Извлечь оборудование из упаковки.
7.1.
Произвести осмотр и убедиться в отсутствии механических повреждений.
7.2.
Проверить соответствие мощности данного блока питания к потребляемой мощности подключаемого оборудования.
7.3.
Установить блок питания на штатное место согласно требованиям безопасности.
7.4.
В случае установки нескольких блоков — обеспечить между ними свободное пространство для вентиляции.
7.4.1.
ОБЕСПЕЧИТЬ СВОБОДНОЕ
ПРОСТРАНСТВО
ВОКРУГ БЛОКА ПИТАНИЯ!
20 см
20 см
НЕПРАВИЛЬНО!
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Входное
Модель Размер, мм Ток, АПылевла-
напряжение, В
03-01
АС 175-240
03-02
АС 175-240
03-08
АС 100-240
03-09
АС 100-240
03-10
АС 100-240
03-38
АС
03-46
АС 175-240
03-47
АС 175-240
03-48
АС 175-240
03-49
АС 175-240
03-50
АС 175-240
03-51
АС 175-240
03-68
02 мс
20 см
20 см
03-102
03-103
03-104
03-105
АС 100-240
AC 90-260
AC 90-260
AC 90-260
AC 90-260
180-264
Выходное
напряжение, В
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
DC 12
Мощность,
Вт
15
25
5
20
35
400
40
60
75
100
150
250
15
25
40
60
75
гозащита
IP 20
IP 20
IP 67
IP 67
IP 67
IP 20
IP 20
IP 20
IP 20
IP 20
IP 20
IP 20
IP 67
IP 20
IP 20
IP 20
IP 20
78×48×20
78×48×20
55×26,5×23
120×34,5×26
140×42×30
215×114×49
120×40×32
160×40×30
160×40×30
185×40×32
200×59×39
223×68×40
Ø49×23
140×30×20
160×30×20
180×40×23
240×40×23
1,25
2
0,42
2
3
33
3,2
5
6,5
8,3
12,5
20,83
1,25
2,08
3,33
5
6,25
Вентилятор
охлаждения
нет
нет
нет
нет
нет
есть
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
