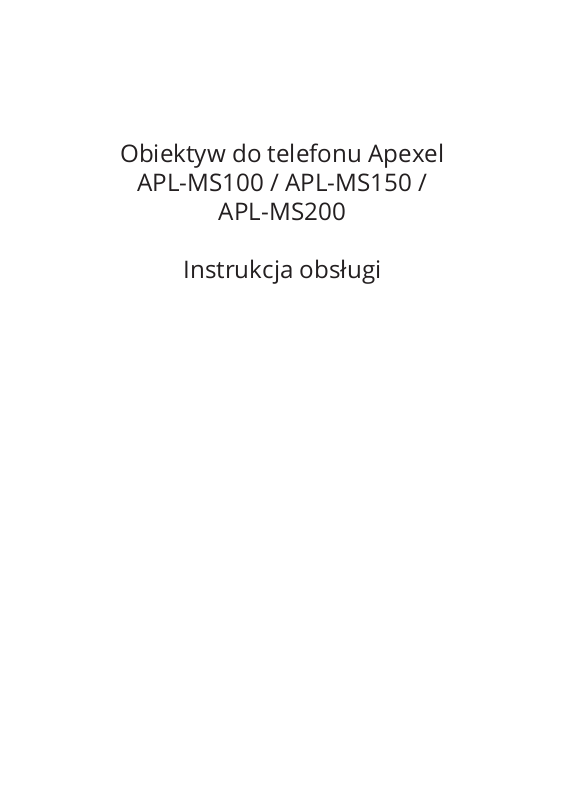

Page 1
Obiektyw do telefonu Apexel
APL-MS100 / APL-MS150 /
APL-MS200
Instrukcja obsługi
Page 2

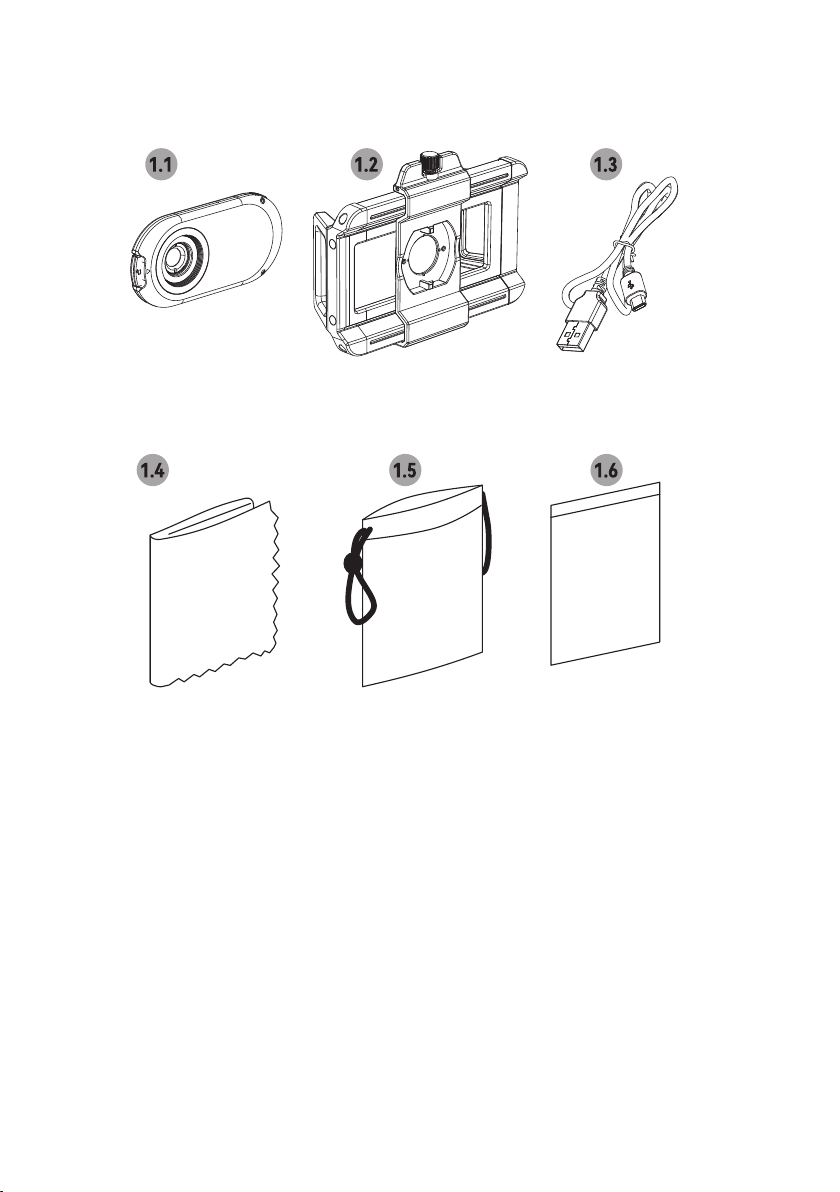

Opis produktu
1.1 Obiketyw do smartfona z szybkim montażem
1.2 Rozciągliwy klips do smartfona z szybkim mocowaniem
1.3 Kabel USB typu C do ładowania
1.4 Ściereczka do czyszczenia
1.5 Przenośna torba materiałowa
1.6 Podkładki EVA 21 x 4,5 x (2/3/4 mm) po 3 sztuki każda
Page 3
Wprowadzenie do produktu

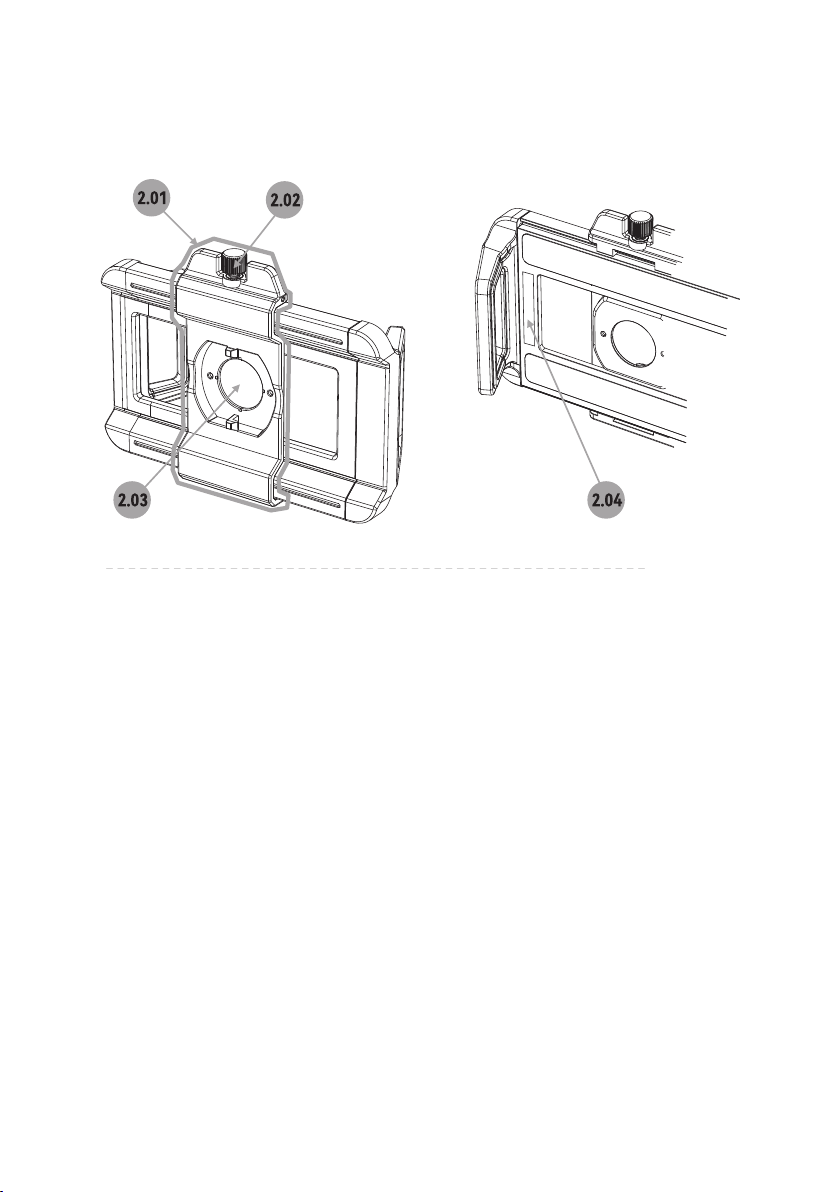

Rozciągliwy klips do szybkiego montażu smartfona
2.01 Moduł przesuwnej regulacji interfejsu obiektywu
2.02 Śruba ręcznego obracania blokady przesuwu
2.03 Okrągły otwór obiektywu
2.04 Pozycja klejenia podkładki EVA
Page 4

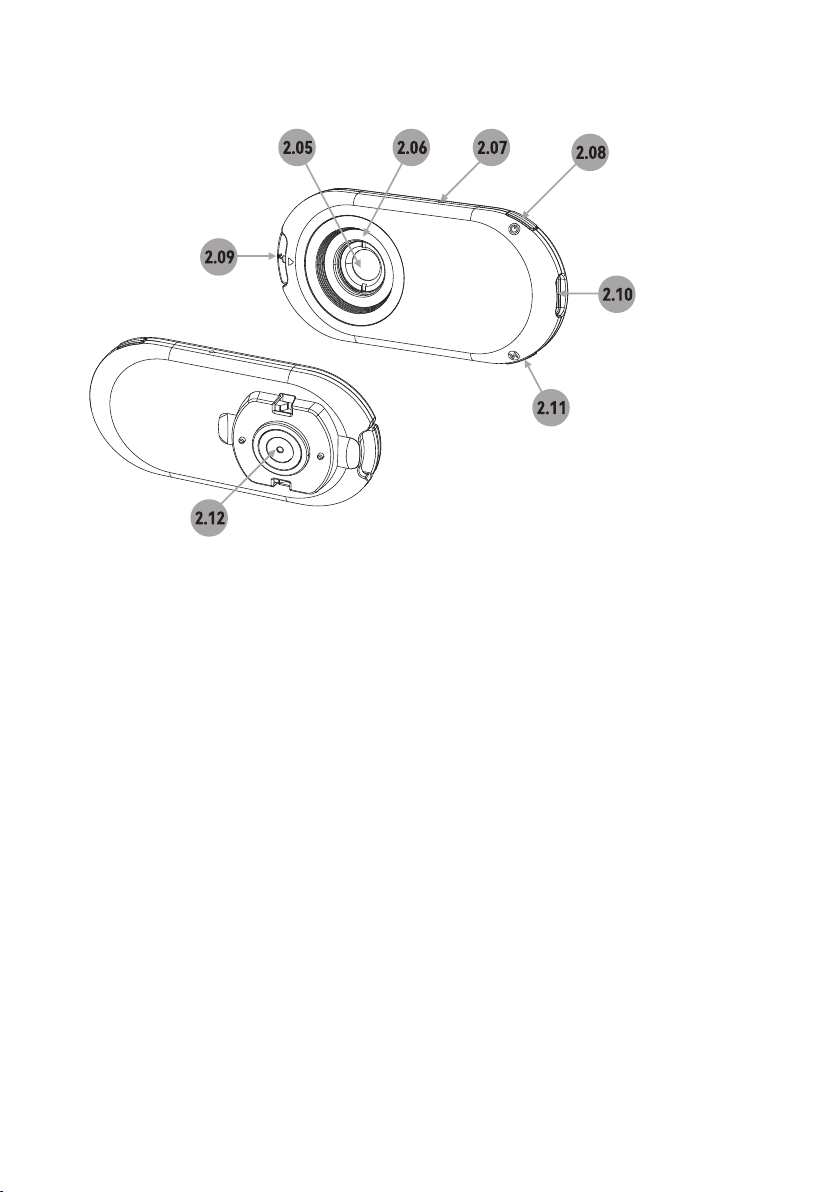

Mikroskop (100X/150X/200X)
2.05 Obiektyw
2.06 Latarka
2.07 Wskaźnik zasilania
2.08 Przełącznik latarki i przycisk regulacji jasności
2.09 Przycisk odblokowania mikroskopu
2.10 Port ładowania USB typu C
2.11 Przycisk trybu oświetlenia
2.12 Okular obiektywu
Page 5
Instalacja
Page 6

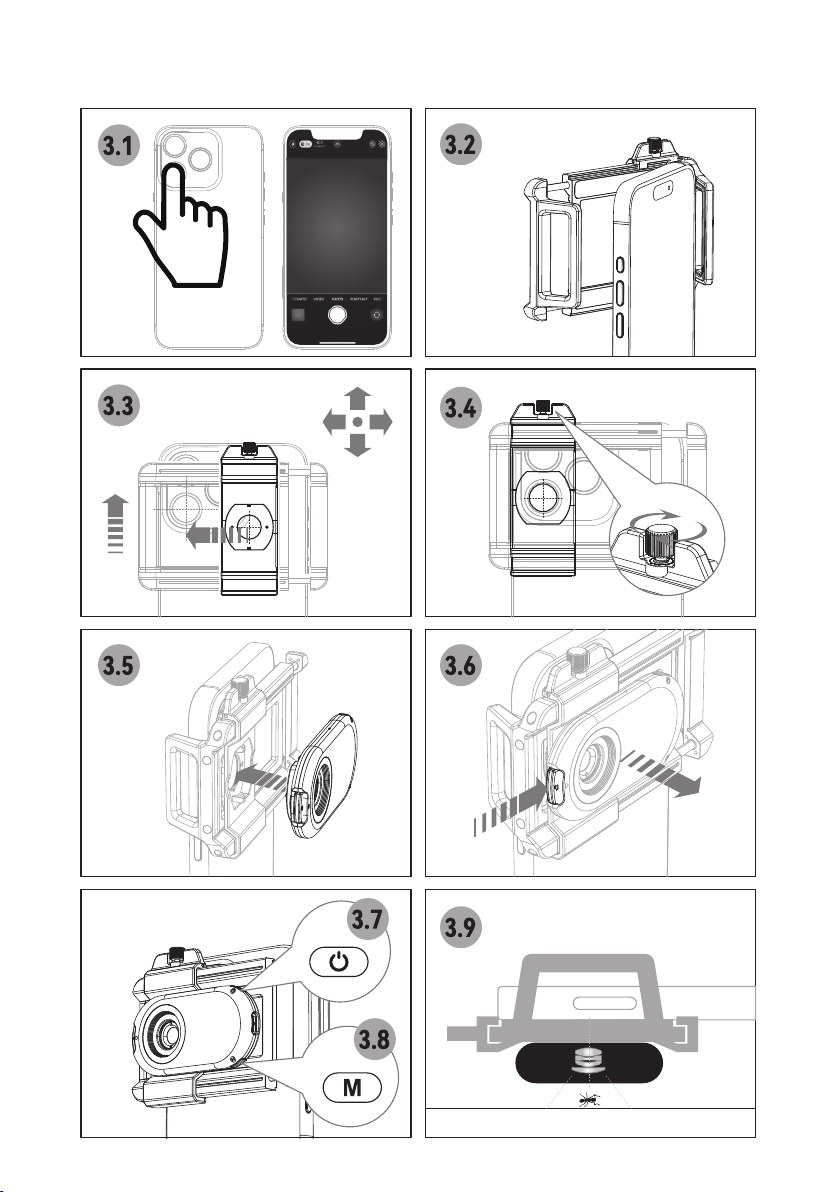

3.1 Potwierdź główny aparat, otwórz aparat telefonu i zakryj obiektyw dłonią. Jeśli
zdjęcie jest całkowicie ciemne, oznacza to, że obiektyw jest aparatem głównym.
3.2 Delikatnie wsuń telefon do elastycznego klipsa.
3.3 Przesuń regulację przesuwu klipsa, aby upewnić się, że okrągły otwór
obiektywu jest dokładnie wyrównany z obiektywem głównego aparatu telefonu.
- Regulacja wyrównania w poziomie: Przesuń suwak interfejsu obiektywu.
- Regulacja wyrównania w pionie: Przesuń klips w górę i w dół.
3.4 Po wyrównaniu, przekręć śrubę blokującą, aby zabezpieczyć suwak.
3.5 Włóż obiektyw bezpośrednio do zacisku (gdy usłyszysz dźwięk "kliknięcia",
oznacza to, że jest on zablokowany na miejscu).
3.6 Uwaga: Aby wyjąć obiektyw z klipsa, naciśnij i przytrzymaj przycisk
odblokowujący, a następnie wyjmij mikroskop bezpośrednio.
3.7 Naciśnij i przytrzymaj przycisk zasilania na obiektywie przez 3 sekundy, aby
włączyć latarkę i przygotować się do fotografowania
Uwaga: Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć/wyłączyć. Naciśnij
krótko, aby przełączać między różnymi poziomami jasności (3 poziomy).
3.8 Naciśnij krótko przycisk M, aby przełączać się między różnymi trybami
oświetlenia (chłodny pełny pierścień/ciepły pełny pierścień/chłodny
półpierścień/ciepły półpierścień/pełny pierścień UV).
3.9 Umieść okular obiektywu bezpośrednio nad fotografowanym obiektem i
utrzymuj poziomy lub pionowy kierunek fotografowania.
Page 7
Inne instrukcje
Page 8

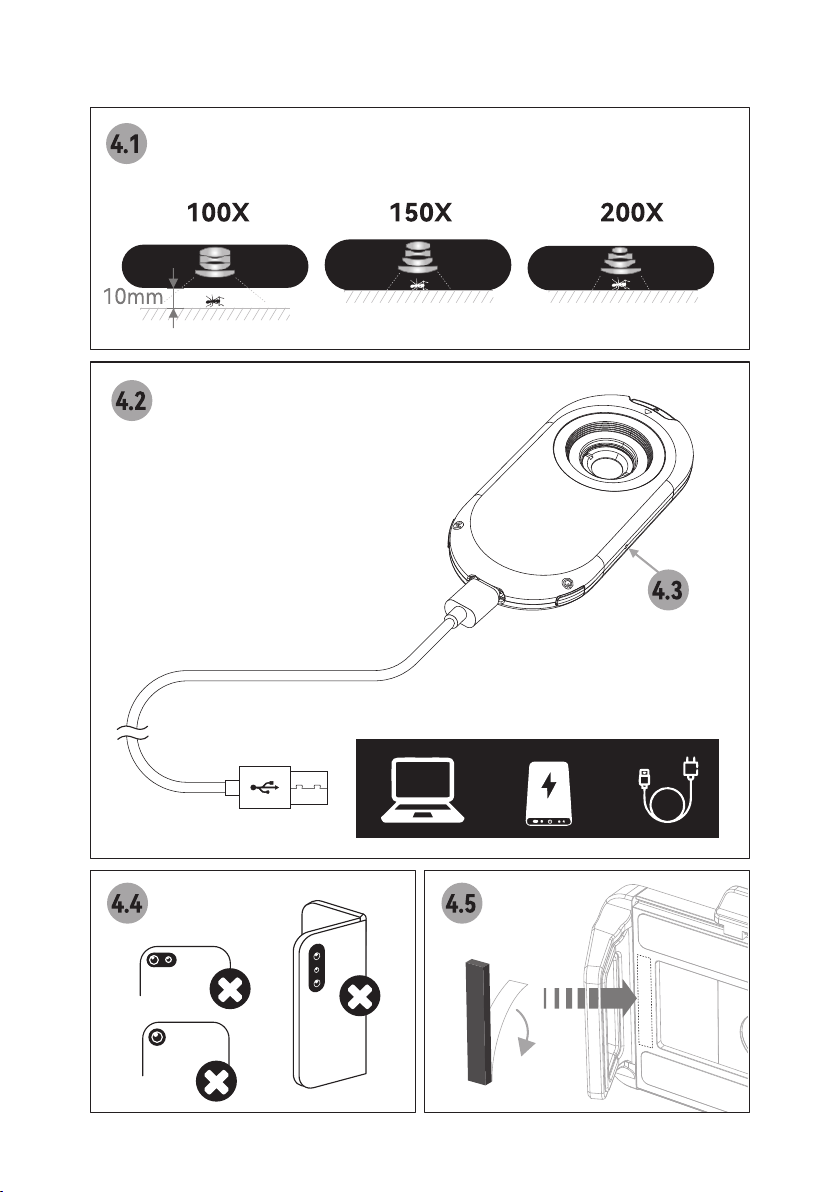

4.1 Odniesienie do odległości fotografowania mikroskopem
100X - Zachowaj odległość około 10 mm między obiektywem a fotografowanym
obiektem.
150X - fotografowanie bezpośrednio przy panelu obiektywu jest optymalną
odległością ogniskowania.
200X - Tak samo jak 150X
4.2 Włóż wtyczkę USB typu C do portu ładowania i podłącz drugi koniec wtyczki
USB typu C do portu ładowania obiektywu. Podłącz drugi koniec wtyczki USB do
źródła zasilania USB (power bank/komputer/ładowarka USB) w celu
naładowania.
4.3 Podczas ładowania czerwona lampka będzie się świecić, a zielona lampka
zaświeci się po zakończeniu ładowania. Czas ładowania wynosi około 90 minut, a
żywotność akumulatora wynosi około 120 minut.
4.4 Ten obiektyw nie jest w pełni kompatybilny ze wszystkimi smartfonami,
niektóre specjalne modele mogą nie być kompatybilne.
4.5 W przypadku niektórych telefonów z wystającymi grupami obiektywów
aparatu należy użyć odpowiedniej podkładki EVA, aby wypełnić lukę między
telefonem a klipsem zgodnie z wysokością występu.
4.6 Umieść go delikatnie, aby uniknąć uszkodzenia obiektywu.
4.7 Podczas korzystania z obiektywu do robienia zdjęć, dostosuj odległość między
obiektywem a fotografowanym obiektem i obserwuj zmiany na ekranie
smartfona, aż do uzyskania pożądanego efektu. Jeśli wokół obrazu występują
jednolite ciemne rogi, można dostosować zoom cyfrowy smartfona. Jeśli ciemne
rogi są nierówne, przed ponowną próbą należy ponownie ustawić główny aparat
smartfona.
Page 9
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Page 10
Środki bezpieczeństwa
Przed przystąpieniem do ładowania sprawdź czy styki urządzenia są czyste.
Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.
Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła
zasilania.
Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.
Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów
łatwopalnych, zachowaj wolną przestrzeń min 1m od innych obiektów.
Nigdy nie zakrywaj urządzenia podczas ładowania.
Nigdy nie używaj zasilacza, stacji ładowania, kabli itp bez rekomendacji i atestu
producenta.
Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa które są trudne do
ugaszenia, wyposaż się w płachtę gaśniczą.
Akumulator LI-ION
Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi
na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania.
Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od
deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby
zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać
do poziomu poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np.
2,5V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku
zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż
jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
Akumulator LI-PO
Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam
akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się
różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak
np 3,2V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy
niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co
dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.
