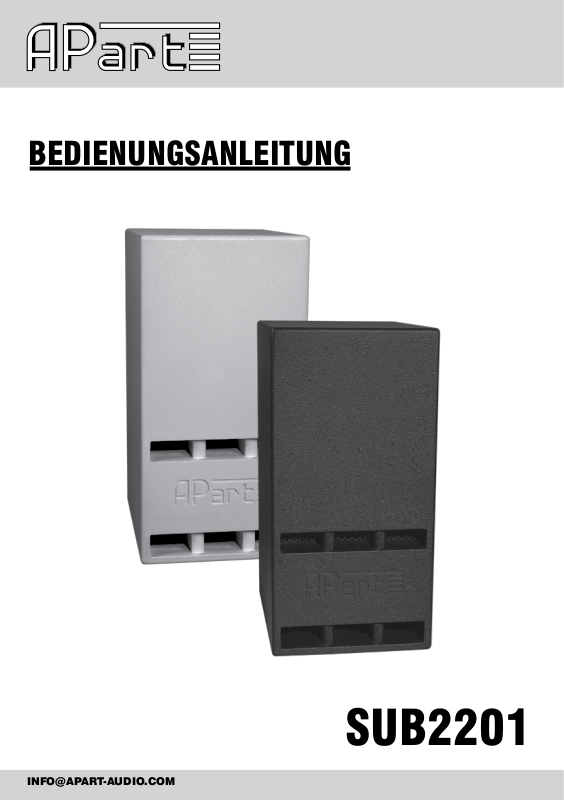

BEDIENUNGSANLEITUNG

SUB2201

WWW.APART-AUDIO.COM

2

Eigenschaften

Der Apart SUB2201 Subwoofer wurde entwickelt, um druckvolle und fette Bassklänge zu erzeugen und
dabei kompakt und unauffällig zu bleiben. Das Banpassgehäuse 6ter Ordnung in Kombination mit unserem
10“ Langhub-Tieftöner ist jederzeit in der Lage, tiefe und druckvolle Bässe zu generieren.
Optimal passend zu unserer MASK-Serie kann der SUB2201 in einem aktiven Setup mit aktiver Frequenz­weiche und separatem Endverstärker bis ca. 150Hz eingesetzt werden. Die Ausführung in Schwarz verfügt

zudem über einen 35mm Boxenansch zur leichten Montage eines Satelliten-Lautsprechers.

Bitte lesen Sie dieses Manual sorgfältig, um optimale Ergebnisse mit dem Subwoofer zu erzielen.

Entpacken

Diese Lautsprecher wurden sorgfältig in der Fabrik verpackt. Öffnen Sie den Karton und entnehmen Sie
die Lautsprecher aus der Verpackung. Verwenden sie keine scharfkantigen Gegenstände zum Entfernen
der Schutzhülle um die Lautsprecher. Das abnehmbare Schutzgitter ist bereits montiert und sollte nicht
entfernt werden.
Setzen sie die Lautsprecher auf eine ebene Unterlage.
Sollten die Lautsprecher spuren eines Transportschadens aufweisen, so kontaktieren Sie bitte umgehend
Ihren Händler. Die Herstellergarantie deckt keine Transportschäden oder Schäden durch unsachgemäßen
Gebrauch ab.

Installation

Im Idealfall sollte ein Subwoofer nicht zu orten sein, aber wir weisen auf folgende Punkte hin: die Aufstel-

lung im Raum beeinusst massiv die Qualität der Wiedergabe: Montage in einer Raumecke erhöht den

Basspegel gegenüber einer mittigen Aufstellung. Experimentieren Sie ruhig, bis Sie die beste Basswie-

dergabe gefunden haben. Hören Sie dazu das gesamte system und nden sie die optimale Stelle für den

SUB2201.

Sollte der Bass zu schwach wirken, können Sie entweder weiter in eine Raumecke hineingehen, oder auch
einmal testweise den Subwoofer verpolen.

Wichtiger Hinweis: bitte beachten Sie unbedingt unsere Vorschläge bezüglich der erforderlichen Systeme

und Verstärker, um einen störungsfreien Betrieb sicherzustellen.

Empfehlungen für mögliche Lautsprecher/Verstärker Kombinationen nden Sie auf unserer Homepage:

www.apart-audio.com .

[e-mail]

3

Verbindungen

Der Subwoofer besitzt weder eine Frequenzweiche, noch einen Verstärker oder Schutzschaltungen.
Verwenden Sie den Subwoofer ausschließlich in einer aktiven Betriebsweise. Das Gerät verfügt über
Speakon Buchsen und Polklemmen. Bitte verwenden Sie nur hochweriges Lautsprecherkabel mit

mindestens 2.5qmm Querschnittsäche.

Sicherheitshinweise!

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme

• Bewahren Sie diese Bedienungsanleitung auf.

• Reinigen Sie den Lautsprecher nur mit trokenen Tüchern

• Stellen Sie das Gerät nicht in die Nähe von Hitze abstrahlenden Geräten (Öfen, Heizlüfter, usw.)

• Achten Sie auf die Verkabelung. Benutzen Sie nie beschädigte Kabel und verlegen Sie so dass

Kabel so dass man nicht darüber laufen kann

• Benutzen Sie nur das Zubehör der Herstellers

• Stellen Sie sicher das der Aufstellungsort das Gewicht des Lautsprechers trägt

• Nutzen Sie nur geeignete Aufhängungen und Werkzeuge

• Vermeiden sie „Tote-Punkte“

• Schließen Sie keine Netzspannung an den Lautsprecher an

• Lassen Sie Wartungsarbeiten und Reparaturen nur von qualiziertem Fachpersonal durchführen.

• Das Entfernen der Frontgitter erhöht die Gefahr der Beschädigung der Laustprecher

• Benutzen Sie Kabel mit ausreichendem Leiterquerschnitt

• Benutzen Sie Kabel mit eindeutiger Farbkennzeichung zur Vermeidung von Verpolungen

• Schalten Sie das Gerät, zur Vermeidung von Schäden an Lautsprechern, mit heruntergeregelten

Lautstärkeregelern ein, wenn hoche Signalpegel am Eingang anliegen.

• Vermeiden Sie laute Rückkopplungen

• !!! Vorsicht !!! Extrem hohe Schaldrücke können bleibende Schäden des Gehörs verursachen. Die

Schäden können individuell sehr verschieden sein, aber beinahe jeder schädigt sein Gehör, wenn es
über einen längeren Zeitrum hochen Schaldrücken ausgesetzt wird. Informieren Sie sich über die
geseztlichen Bestimmungen zu maximalen Lautstärken. Eventuell ist einen geeigneten Gehörschutz
zu tragen.

WWW.APART-AUDIO.COM

4

Technische Daten

Lautsprechertyp 10“ Langhub subwoofer
gehäusebauform bandpass 6. ordnung
gehäusemateriaL muLitpLex hoLz
impedanz 4 ohm
frequenzgang 45hz - 150hz
empfindLichkeit 96db 1w/1m
Leistung (nominaL) 250w
Leistung (spitze) 500w
abmessungen (h x b x t) 600 x 300 x 380 mm
netto gewicht 18,5kg

Firmennamen, Produktnamen und Namen von Formaten, etc, sind Warenzeichen oder eingetragene

© 2010 APart-Audio Änderungen der technischen Daten ohne weitere Ankündigung möglich.

Warenzeichendes jeweiligen Eigentümers.
