системы фоновой трансляции музыки
www.Audio-APart.ru

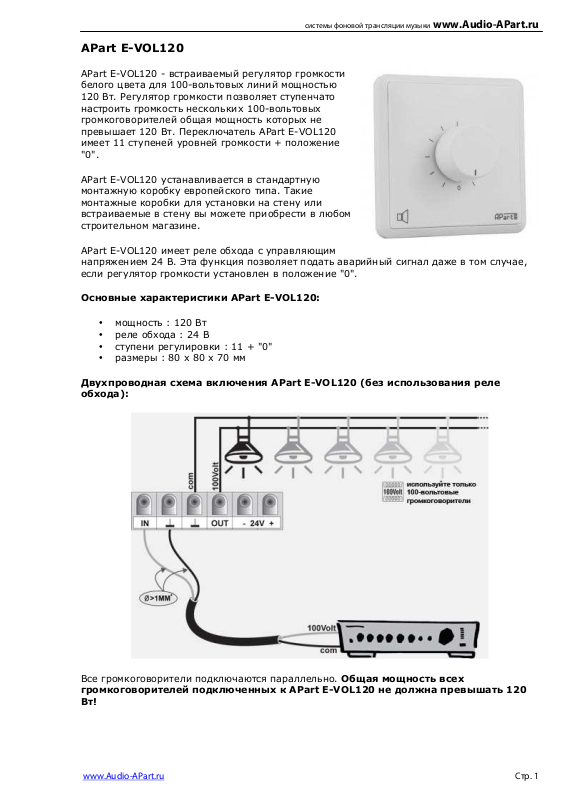

APart E-VOL120
APart E-VOL120 - встраиваемый регулятор громкости
белого цвета для 100-вольтовых линий мощностью
120 Вт. Регулятор громкости позволяет ступенчато
настроить громкость нескольких 100-вольтовых
громкоговорителей общая мощность которых не
превышает 120 Вт. Переключатель APart E-VOL120
имеет 11 ступеней уровней громкости + положение
"0".
APart E-VOL120 устанавливается в стандартную
монтажную коробку европейского типа. Такие
монтажные коробки для установки на стену или
встраиваемые в стену вы можете приобрести в любом
строительном магазине.
APart E-VOL120 имеет реле обхода с управляющим
напряжением 24 В. Эта функция позволяет подать аварийный сигнал даже в том случае,
если регулятор громкости установлен в положение "0".
Основные характеристики APart E-VOL120:
• мощность : 120 Вт
• реле обхода : 24 В
• ступени регулировки : 11 + "0"
• размеры : 80 x 80 x 70 мм
Двухпроводная схема включения APart E-VOL120 (без использования реле
обхода):
Все громкоговорители подключаются параллельно. Общая мощность всех
громкоговорителей подключенных к APart E-VOL120 не должна превышать 120
Вт!
www.Audio-APart.ru Стр. 1
Page 2
системы фоновой трансляции музыки
Четырехпроводная схема включения APart E-VOL120 (с использованием реле
обхода):
Все громкоговорители подключаются параллельно. Общая мощность всех
громкоговорителей подключенных к APart E-VOL120 не должна превышать 120
Вт!
www.Audio-APart.ru
Усилители, имеющие функцию подачи сигналов управления реле обхода регулятора
громкости APart E-VOL120:
• APart MA125(клеммы 18 на задней панели) - возможно подключение до 50
регуляторов громкости
• APart MA200 (клеммы 20 на задней панели) - возможно подключение до 50
регуляторов громкости
• APart MA200R(клеммы 20 на задней панели) - возможно подключение до 50
регуляторов громкости
• APart MA200CDR(клеммы 20 на задней панели) - возможно подключение до 50
регуляторов громкости
• APart MA246 (клеммы 20 на задней панели) - возможно подключение до 30
регуляторов громкости
• Apart PA240P(клеммы 11a на задней панели) - возможно подключение до 30
регуляторов громкости
• Apart PA2240BP(клеммы 11a на задней панели) - возможно подключение до 30
регуляторов громкости
www.Audio-APart.ru Стр. 2
