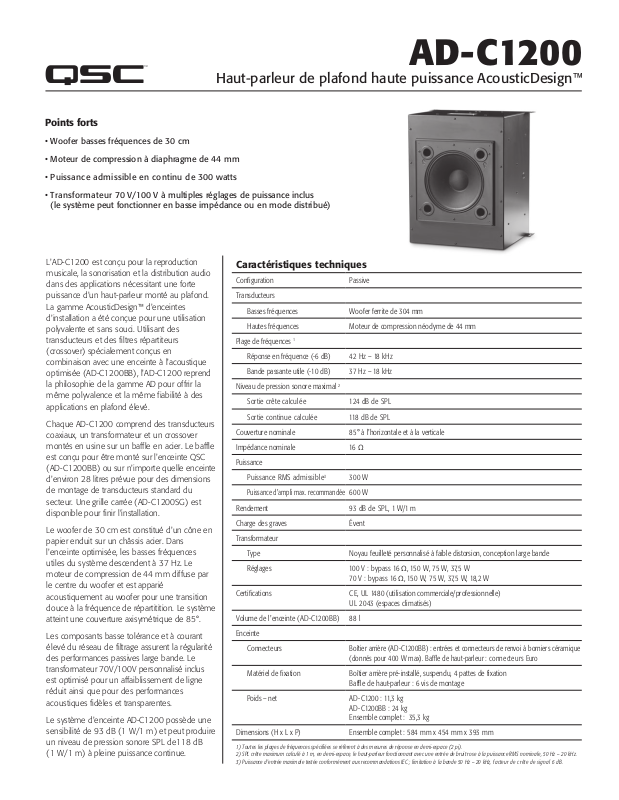

Haut-parleur de plafond haute puissance AcousticDesign™
Points forts
• Woofer basses fréquences de 30 cm
• Moteur de compression à diaphragme de 44 mm
• Puissance admissible en continu de 300 watts
• Transformateur 70 V/100 V à multiples réglages de puissance inclus
(le système peut fonctionner en basse impédance ou en mode distribué)
AD-C1200
L'AD-C1200 est conçu pour la reproduction
musicale, la sonorisation et la distribution audio
dans des applications nécessitant une forte
puissance d'un haut-parleur monté au plafond.
La gamme AcousticDesign™ d'enceintes
d'installation a été conçue pour une utilisation
polyvalente et sans souci. Utilisant des
transducteurs et des filtres répartiteurs
(crossover) spécialement conçus en
combinaison avec une enceinte à l'acoustique
optimisée (AD-C1200BB), l'AD-C1200 reprend
la philosophie de la gamme AD pour offrir la
même polyvalence et la même fiabilité à des
applications en plafond élevé.
Chaque AD-C1200 comprend des transducteurs
coaxiaux, un transformateur et un crossover
montés en usine sur un baffle en acier. Le baffle
est conçu pour être monté sur l'enceinte QSC
(AD-C1200BB) ou sur n'importe quelle enceinte
d'environ 28 litres prévue pour des dimensions
de montage de transducteurs standard du
secteur. Une grille carrée (AD-C1200SG) est
disponible pour finir l'installation.
Le woofer de 30 cm est constitué d'un cône en
papier enduit sur un châssis acier. Dans
l'enceinte optimisée, les basses fréquences
utiles du système descendent à 37 Hz. Le
moteur de compression de 44 mm diffuse par
le centre du woofer et est apparié
acoustiquement au woofer pour une transition
douce à la fréquence de répartitition. Le système
atteint une couverture axisymétrique de 85°.
Les composants basse tolérance et à courant
élevé du réseau de filtrage assurent la régularité
des performances passives large bande. Le
transformateur 70V/100V personnalisé inclus
est optimisé pour un affaiblissement de ligne
réduit ainsi que pour des performances
acoustiques fidèles et transparentes.
Le système d'enceinte AD-C1200 possède une
sensibilité de 93 dB (1 W/1 m) et peut produire
un niveau de pression sonore SPL de118 dB
(1 W/1 m) à pleine puissance continue.
Caractéristiques techniques
Configuration Passive
Transducteurs er
Basses fréquences Woofer ferrite de 304 mm
Hautes fréquences Moteur de compression néodyme de 44 mm
Plage de fréquences
Réponse en fréquence (-6 dB) 42 Hz – 18 kHz
Bande passante utile (-10 dB) 37 Hz – 18 kHz
Niveau de pression sonore maximal 2er
Sortie crête calculée 124 dB de SPL
Sortie continue calculée 118 dB de SPL
Couverture nominale 85° à l'horizontale et à la verticale
Impédance nominale 16 Ω
Puissance er
Puissance RMS admissible
Puissance d'ampli max. recommandée
Rendement 93 dB de SPL, 1 W/1 m
Charge des graves Évent
Transformateur er
Type Noyau feuilleté personnalisé à faible distorsion, conception large bande
Réglages 100 V : bypass 16 Ω, 150 W, 75 W, 37,5 W
Certifications CE, UL 1480 (utilisation commerciale/professionnelle)
Volume de l'enceinte (AD-C1200BB) 88 l
Enceinte er
Connecteurs
Matériel de fixation Boîtier arrière pré-installé, suspendu, 4 pattes de fixation
Poids – net AD-C1200 : 11,3 kg
Dimensions (H x L x P) Ensemble complet : 584 mm x 454 mm x 393 mm
1) Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en demi-espace (2 pi).
2) SPL crête maximum calculé à 1 m, en demi-espace, le haut-parleur fonctionnant avec une entrée de bruit rose à la puissance RMS nominale, 50 Hz – 20 kHz.
3) Puissance d'entrée maximale testée conformément aux recommandations IEC ; limitation à la bande 50 Hz – 20 kHz, facteur de crête de signa l 6 dB.
1
er
3
300 W
600 W
70 V : bypass 16 Ω, 150 W, 75 W, 37,5 W, 18,2 W
UL 2043 (espaces climatisés)
Boîtier arrière (AD-C1200BB) : entrées et connecteurs de renvoi à borniers céramique
(donnés pour 400 W max). Baffle de haut-parleur : connecteurs Euro
Baffle de haut-parleur : 6 vis de montage
AD-C1200BB : 24 kg
Ensemble complet : 35,3 kg
Page 2
AD-C1200 Dimensions
AD-C1200
Face
11.1"
282 mm
13.9"
353 mm
14.4"
366 mm
Profil
13.9"
353 mm
14.4"
366 mm
AD-C1200BB
20.4"
518 mm
455 mm
15.5"
394 mm
17.9"
12.5"
318 mm
23"
584 mm
Profil 1
Face
14.6"
371 mm
12.5"
318 mm
14.6"
371 mm
AD-C1200SG
14.4"
366 mm
Profil
16.1"
409 mm
9.7"
246 mm
0.4"
10 mm
15"
381 mm
23"
584 mm
17.9"
455 mm
14.6"
371 mm
Profil 2
14.5"
368 mm
20.4"
518 mm
Caractéristiques sujettes à modification sans préavis
© 2010 QSC Audio Products, LLC. Tous droits réservés. QSC et le logo QSC sont des marques déposées de QSC Audio Products, LLC auprès de l'U.S. Patent and Trademark office
et dans d'autres pays. AcousticDesign est une marque commerciale de QSC Audio Products, LLC. Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs. Des brevets peuvent s'appliquer ou être en cours.
