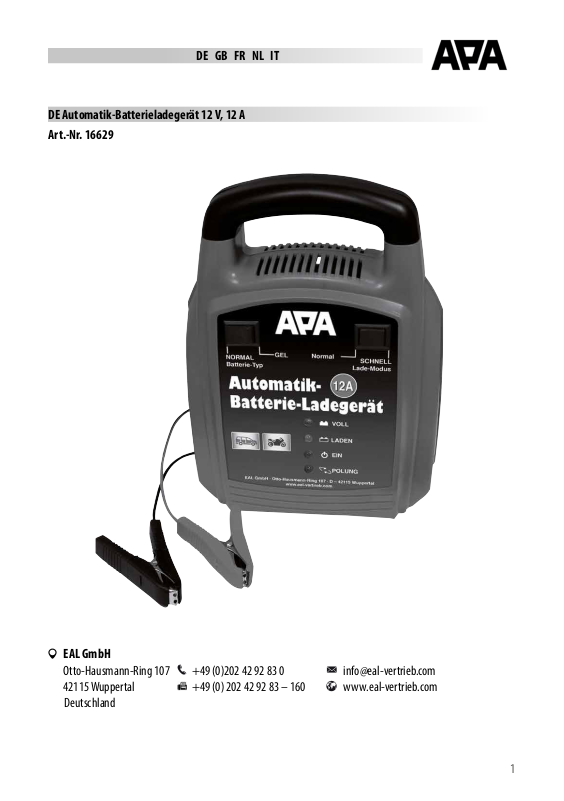

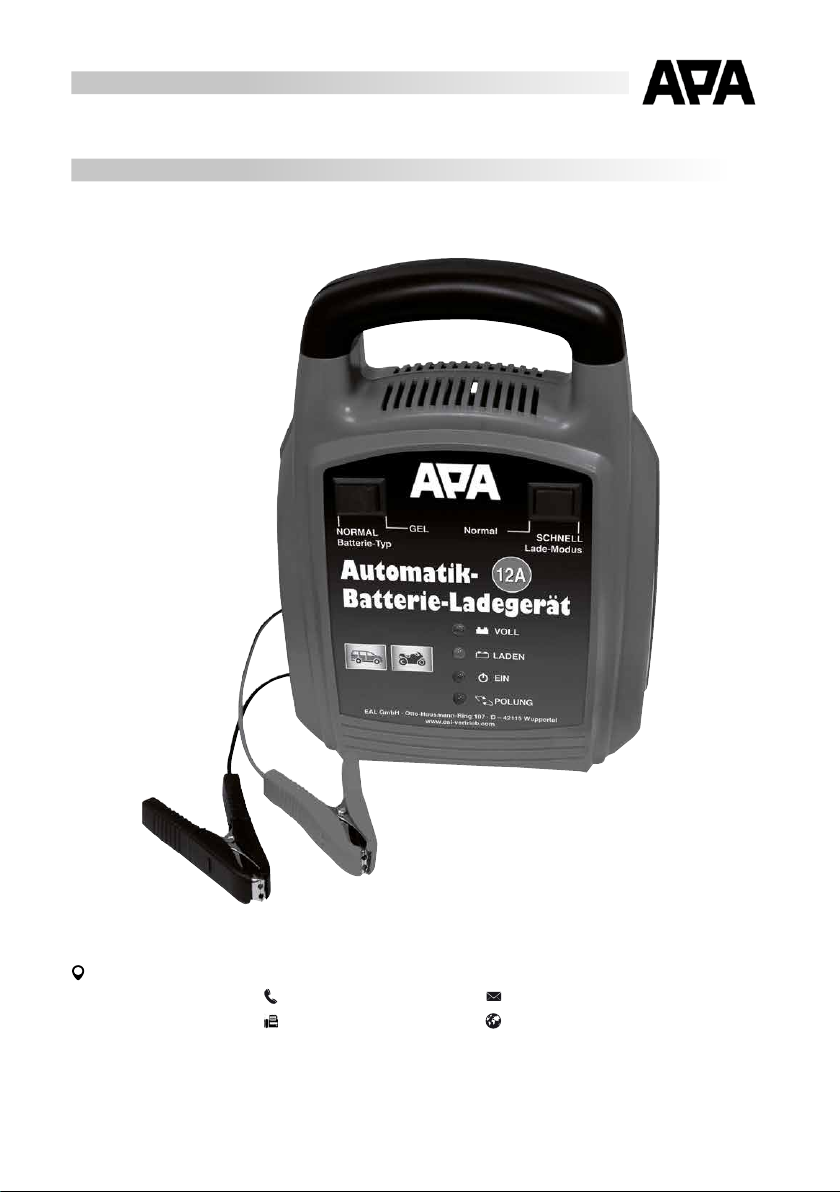

DE Automatik-Batterieladegerät 12 V, 12 A
Art.-Nr. 16629

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Deutschland

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

1

DE Automatik-Batterieladegerät 12 V, 12 A
Art.-Nr. 16629

Inhalt Seite

1. Bestimmungsgemäßer Gebrauch 2

2. Lieferumfang 3

3. Spezikationen 3

4. Sicherheitshinweise 3

5. Symbolerklärung 4

6. Bedienungsanleitung 4

6.1 Übersicht 4

6.2 Einsetzen der Kabelhalter 5

6.3 Vorbereitung 5

6.4 Anschließen des Batterieladegerätes 5

6.5 Laden der Batterie 5

6.5.1 Auswahl des Batterie-Typs 5

6.5.2 Auswahl des Lade-Modus 5

6.6 Entfernen des Ladegeräts 5

7. Wartung und Pege 6

7.1 Wartung 6

7.2 Pege 6

8. Hinweise zum Umweltschutz 6

9. Kontaktinformationen 6

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie
alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät

oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie
diese Anleitung zum späteren Nachschlagen auf!
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure­Akkus (Batterien) geeignet:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)

• AGM-Batterien (Elektrolyt in Glasfaservlies)

• Wartungsfreie Blei-Säure-Batterien (MF)

• Gel-Batterien (geleeartiges Elektrolyt)
Andere Batterien dürfen mit diesem Gerät nicht geladen werden.

Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig
auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten.
Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis
+40°C ausgelegt.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder
ohne Erfahrung ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

2

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung,
insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß
und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch
nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

• 1x Batterieladegerät • 4x Kabelhalter • 1x Bedienungsanleitung

3. Spezikationen

Abmessungen (L x B x H): 180 x 105 x 235 [mm]
Gewicht: 2,245 kg
Länge Netzkabel: 1,70 m
Länge Ladekabel: 1,40 m
Eingang: 220-240 V AC 50/60 Hz
Ausgang normale Ladung: 12 V, 2,5 A (3,75 A RMS), DC
schnelle Ladung: 12 V, 8 A (12 A RMS), DC
Batteriekapazität: 20 – 225 Ah
Umgebungstemperatur: -5 °C bis +40 °C

4. Sicherheitshinweise

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung
angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese
immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Rauchen Sie nicht und entzünden Sie kein oenes Feuer während Sie an der Batterie arbeiten.
Es besteht Explosionsgefahr.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der
Angabe auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze
oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu ver­schrotten.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder
wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern
auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht
Erstickungsgefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten
Umgebung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend!
Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die
Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.

3

gekennzeichnetes

werden

Geräte mit diesem

betrieben werden

entspricht den

gesetzes (ProdSG)

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kom­men kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) –
Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug
sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie
vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie
Ihre Fachwerkstatt.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung
über +40°C aus!

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

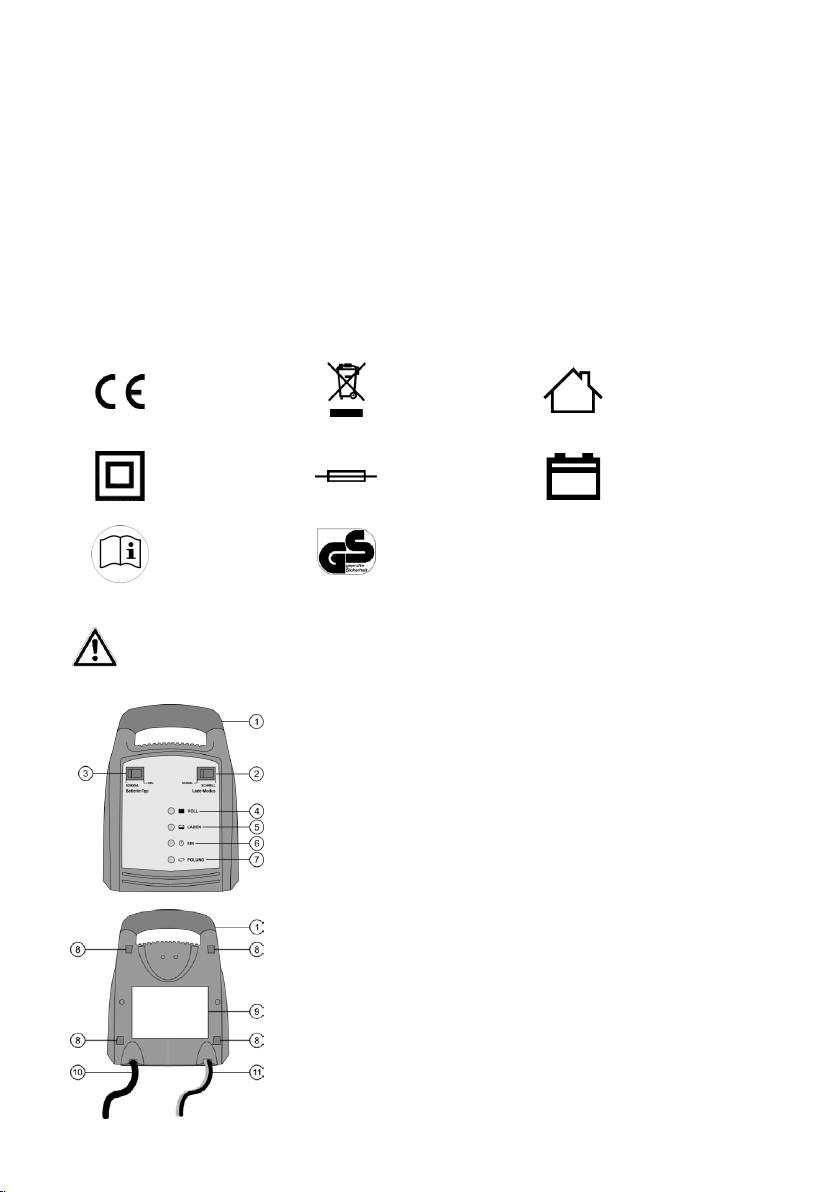

5. Symbolerklärung

entspricht den EG­Richtlinien

Schutzisoliertes
Gehäuse
(Schutzklasse II).

Gebrauchsanleitung
lesen

Elektroprodukt darf
nicht in den
Hausmüll geworfen

Sicherung,
hier: Träge, 1.6A

Anforderungen des §
21 des
Produktsicherheits-

Zeichen dürfen nur
im Haus (trockene
Umgebung)

empfohlene
Batteriekapazität

6. Bedienungsanleitung

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des
Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

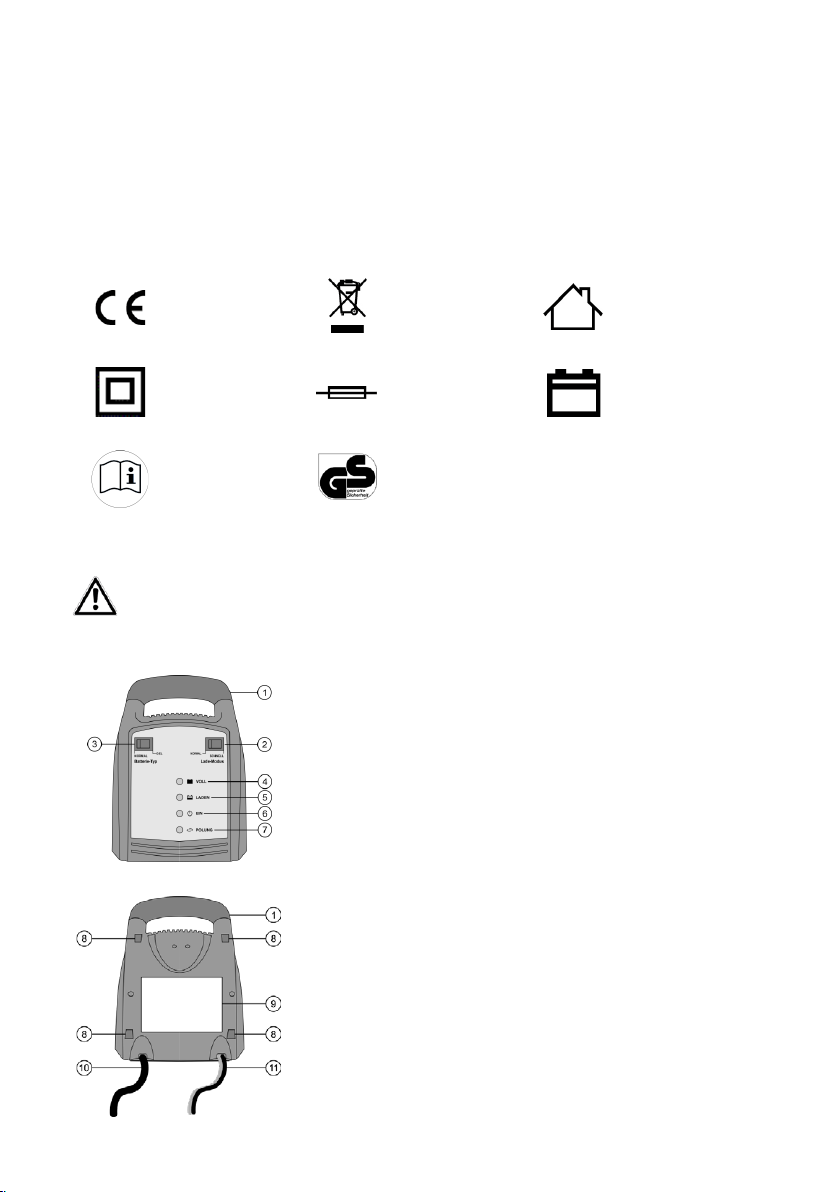

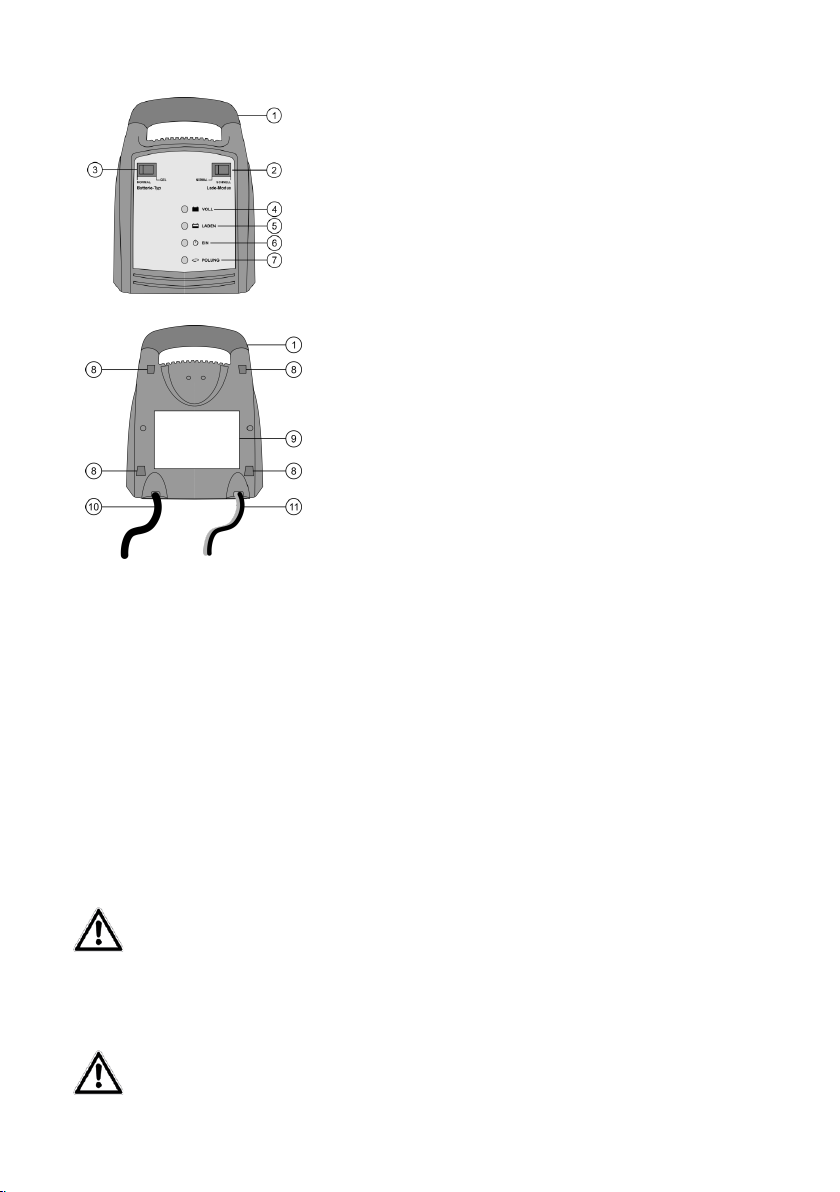

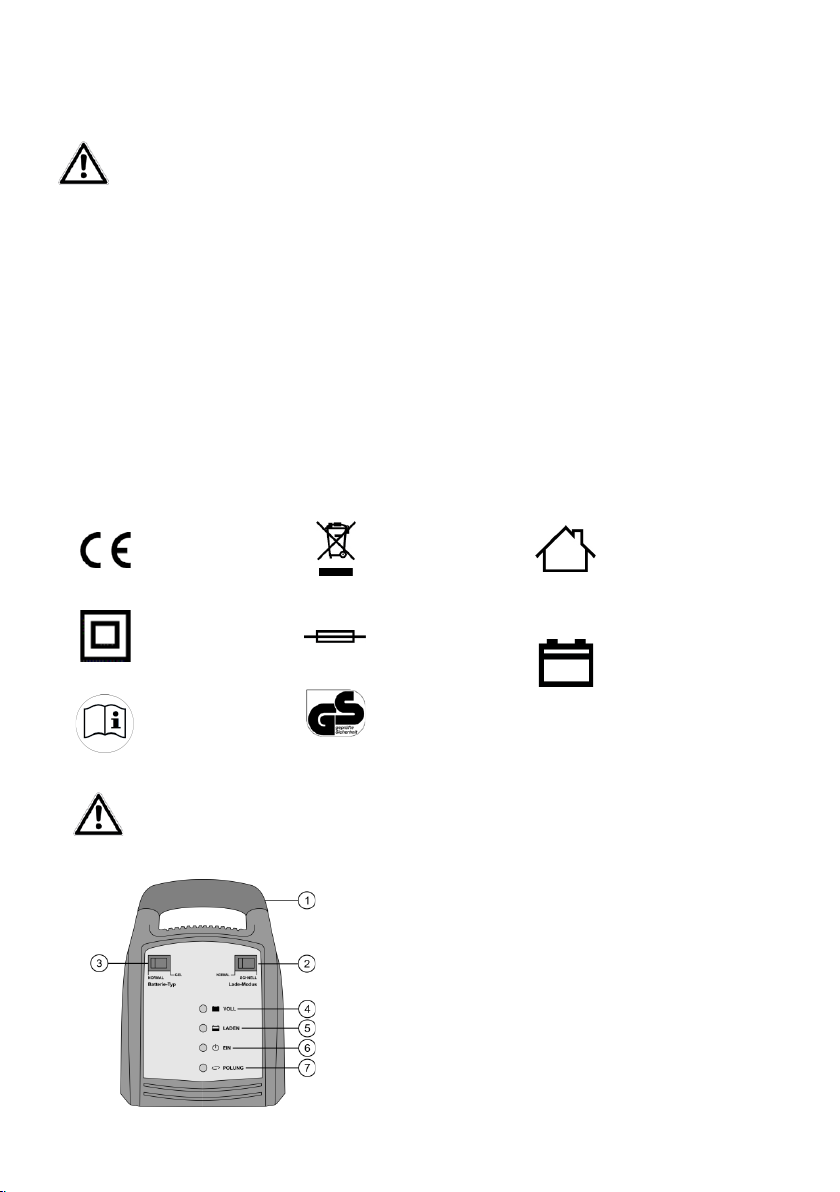

6.1 Übersicht



1 Tragegri
2 Wahlschalter Lademodus normal/schnell
3 Wahlschalter Batterie-Typ Normal/Gel
4 Kontrollleuchte – grün - vollgeladen
5 Kontrollleuchte – gelb - wird geladen
6 Kontrollleuchte – grün - Betrieb ein
7 Kontrollleuchte – rot - Polzangen falsch angeschlossen

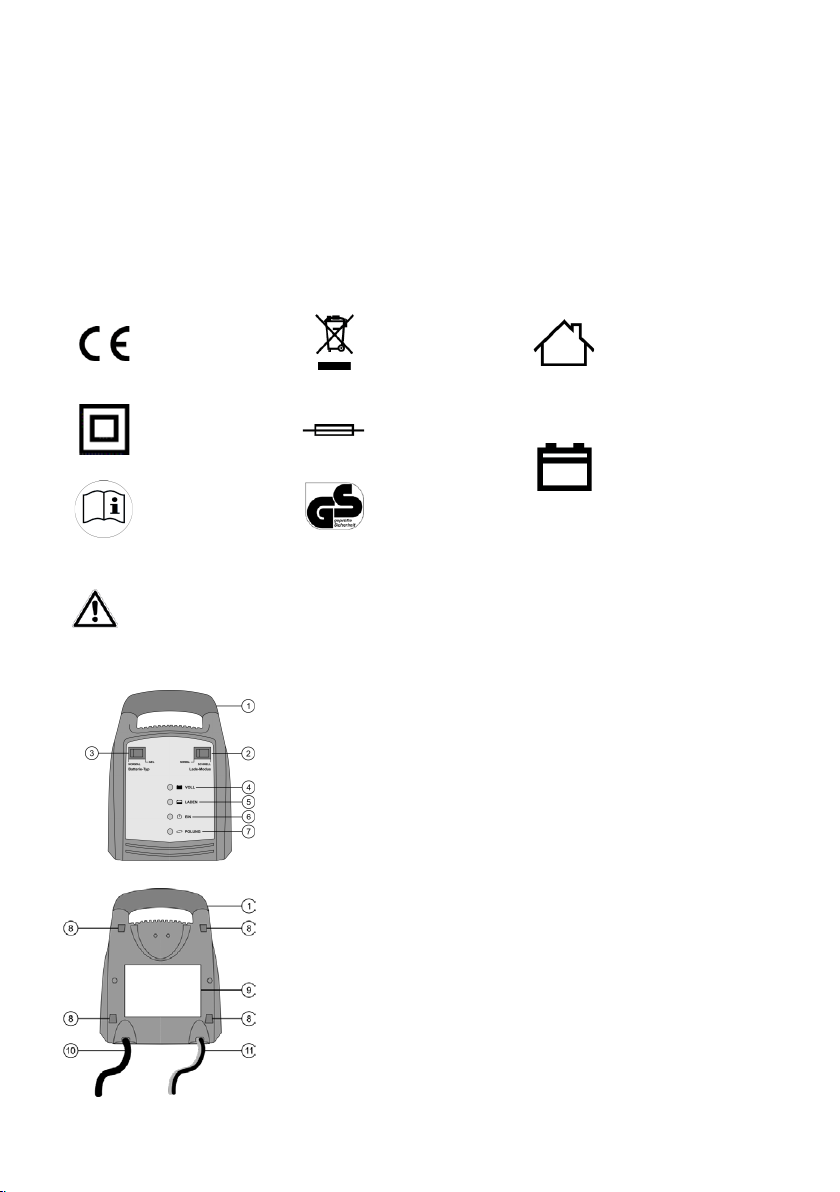

Bild 1: Ansicht Vorderseite



1 Tragegri
8 Aufnahmen für Kabelhalter
9 Typenschild
10 Netzanschlusskabel
11 Ladekabel

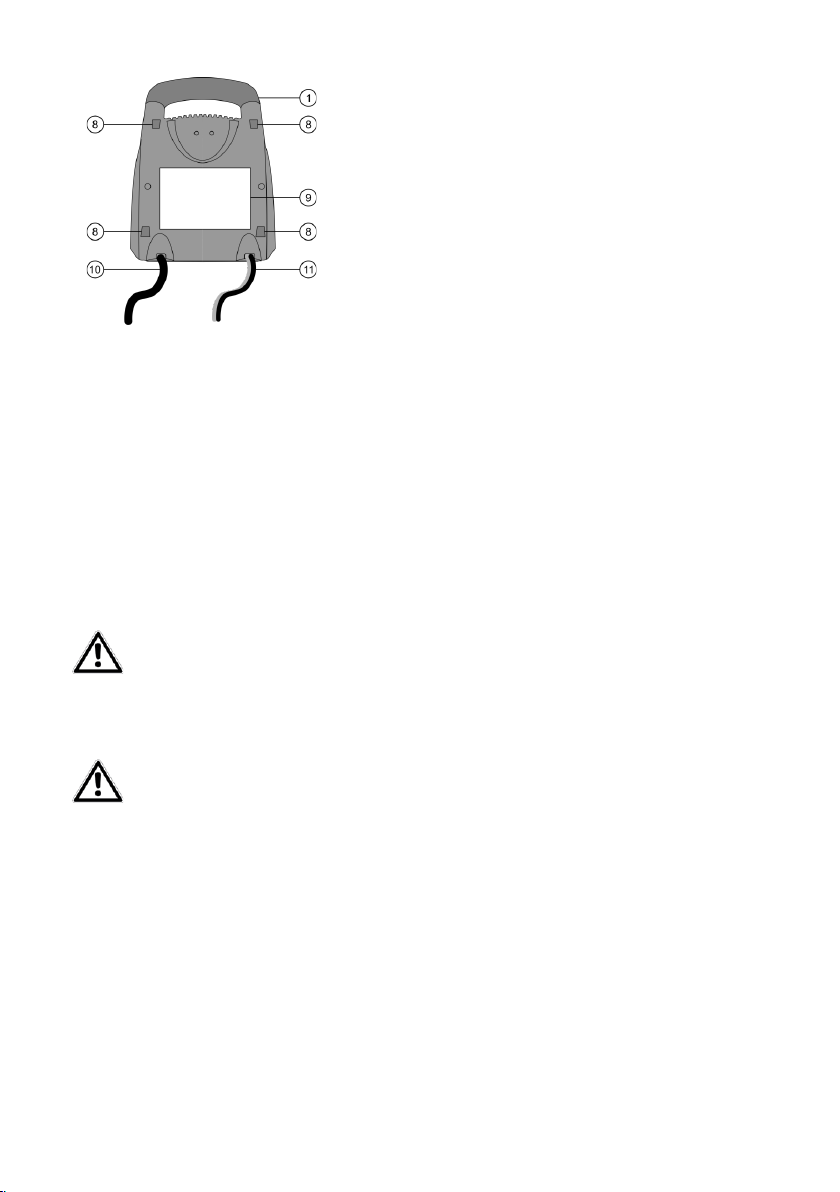

Bild 2: Ansicht Rückseite

4

6.2 Einsetzen der Kabelhalter

Setzen Sie die Kabelhalter in die Aufnahmen (Position 8 in der Übersicht) auf der Rückseite des Ladegerätes so ein,
dass die Önungen der übereinanderliegenden Kabelhalter von einander weg zeigen.

6.3 Vorbereitung

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.
Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den

Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal
nur so viel destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des
Ladevorgangs aus und die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevor­gangs geönet.

Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

6.4 Anschließen des Batterieladegerätes
Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen

Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes (Position 11 in der Übersicht) an den
Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie
an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an
der Karosserie (blanke Stelle) an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten
Sie diese Reihenfolgen immer ein.

Achtung: Wenn die rote Kontrollleuchte (Position 7 in Übersicht) leuchtet, sind die Ladekabel falsch
angeschlossen. Entfernen Sie die Polzangen von den Batteriepolen, und schließen Sie sie korrekt an

6.5 Laden der Batterie

6.5.1 Auswahl des Batterie-Typs

Wenn eine Standard-Bleisäurebatterie, eine wartungsfreie Batterie oder eine AGM-Batterie geladen werden soll,
stellen Sie den Wahlschalter für den Batterie-Typ (Position 3 in der Übersicht) auf die Stellung „NORMAL“. Für
Gel-Batterien stellen Sie den Schalter auf „GEL“.

6.5.2 Auswahl des Lade-Modus

Wenn nur eine kleine Batterie geladen werden soll oder normales Laden ausreicht, stellen Sie den Wahlschalter
für den Lade-Modus (Position 2 in der Übersicht) auf die Stellung „NORMAL“. Für große Batterien oder wenn ein
schnelles Laden gewünscht wird, stellen Sie den Schalter auf „SCHNELL“.
Stecken Sie jetzt das Netzanschlusskabel (Position 10 in der Übersicht) des Batterieladegerätes in die Steckdose.
Jetzt leuchtet die grüne Kontrollleuchte „EIN“ (Position 6 in der Übersicht) und die gelbe Kontrollleuchte „LADEN“
(Position 5 in der Übersicht) auf. Die Batterie wird geladen.
Ist die Batterie voll aufgeladen, schaltet das Batterieladegerät in den Erhaltungsmodus. Die grüne Kontrollleuchte
„VOLL“ (Position 4 in der Übersicht) leuchtet auf.

6.6 Entfernen des Ladegeräts
Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim

Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies
zu Ihrem Schutz äußerst wichtig.

Trennen Sie das Ladegerät vom Versorgungsnetz.
Entfernen Sie als nächstes den Anschluss der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die
Batterieklemme vom Pluspol der Batterie (Rote Klemme).

Lassen Sie die Batterie abkühlen.
Nur für oene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller

genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.

5

7. Wartung und Pege

7.1 Wartung

Das Batterie Ladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei.

7.2 Pege

Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäuresprit­zer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen
Tuch. Benutzen Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in
Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen.
Wickeln Sie die Kabel ordentlich auf den, dafür vorgesehenen Halterungen auf, bevor Sie das Gerät lagern, um
Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und
sauberen Ort.

8. Hinweise zum Umweltschutz

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen
entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmög­lichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Deutschland

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

6

GB Automatic battery charger 12 V, 12 A
Item number 16629

Contents Page

1. Proper use of the product 7

2. Scope of supply 8

3. Specications 8

4. Safety information 8

5. Explanation of symbols 9

6. Operating instructions 9

6.1 Overview 9

6.2 Inserting the cable holder 10

6.3 Preparation 10

6.4 Connecting the battery charger 10

6.5 Charging the battery 10

6.5.1 Selecting the battery type 10

6.5.2 Selecting the charging mode 10

6.6 Removing the charger 10

7. Maintenance and care 11

7.1 Maintenance 11

7.2 Care 11

8. Notes regarding environmental protection 11

9. Contact information 11

WARNING

Read the operating instructions through carefully prior to initial use and observe all of the
safety notes!

Not observing such may lead to personal injury, damages to the device or your property!
Store the original packaging, the receipt and these instructions so that they may be consulted at a
later date! When passing on the product, please include these operating instructions as well.
Please check the contents of package for integrity and completeness prior to use!

1. Proper use of the product

The charger is suitable to charge open and a variety of closed, maintenance-free lead acid batteries:

• Wet batteries (WET), lead-acid batteries (uid electrolyte)

• AGM batteries (electrolyte in breglass eece)

• Maintenance-free lead-acid batteries MF

• Gel batteries (gel electrolyte)

Other batteries may not be charged with this device.
The charger may not be used as a starter aid. First charge the battery of your vehicle fully and remove the charger
before starting the vehicle.
The charger may not be used as a source of direct current or for other purposes.
The battery charger is designed for use in dry and protected environments at temperatures of -5 °C to +40°C.
This device is not designed to be used by children or persons with limited metal abilities or without experience and/
or lack of required specialist knowledge. Keep children away from the device.

The device is not designated for commercial use.

7

Use according to the intended purpose also includes the observance of all information in these operating
instructions, particularly the observance of the safety notes. Any other utilisation is considered to be contrary to
the intended purpose and may lead to material damages or personal injuries. EAL GmbH assumes no liability for
damage resulting from improper use.

2. Scope of supply

• 1x Battery charger • 4x Cable holders • 1x Operating instructions

3. Specications

Dimensions (L x W x H): 180 x 105 x 235 [mm]
Weight: 2.245 kg
Long mains cable: 1.70 m
Long charger cable: 1.40 m
Input: 220-240 V AC 50/60 Hz
Output Normal charge: 12 V, 2,5 A (3,75 A RMS), DC
Fast charge: 12 V, 8 A (12 A RMS), DC
Battery capacity: 20 – 225 Ah
Ambient temperature: -5 °C to +40 °C

4. Safety information

• Keep children away and do not allow children to operate this device!

• Only use this product as intended!

• Do not manipulate or disassemble the device!

• For your own safety, only use accessories and spare parts that are stated in these instructions or that are
recommended by the manufacturer!

• The warning triangle labels all instructions important to safety. Always follow these otherwise you
could injure yourself or damage the device.

• Do not smoke and do not ignite naked ames when working on the battery. There is a risk of explosion.

• Only connect the device to a power socket installed according to regulations. The voltage must
correspond to the specication on the type plate of the device.

• Do not trap the power cable and protect it from sharp edges, damp, heat or oil. The power cable of the
unit cannot be replaced. In the event that the cable is damaged, the unit must be disposed of.

• Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be
defective. In this case, contact our technicians.

• Pull the plug when the device is not in use.

• Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation.

• Remove all plastic from the device before use.

• Place the mains cable in such a manner that it does not impede and that it cannot be unplugged
accidentally.

• Disconnect the battery charger from the power supply after the charging process.

• Store the charger in a place which is out of the reach of children and unauthorised persons.

• Never operate the device in the vicinity of ammable materials or in an environment prone to explosion.

• Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive!
Immediately and thoroughly wash o any splashed acid and consult a doctor, if necessary. If battery
acid gets into the eyes, immediately rinse under running water for at least 10 minutes and consult a
doctor.

8

Devices with this

environment)

Corresponds to the

esetz)

• Do not cover the charger, this may lead to overheating and result in damages. Never set the charger up
for operation on a surface that is insulating (e.g. polystyrene). There is a risk of heat built up!

• If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the
parking break and switch o the ignition. Cut the battery o from the on-board network of your vehicle.
To do this, consult the manual for your vehicle, or ask your specialist workshop.

• When pulling the mains cable out of the socket, only hold the plug.

• Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.

• Store these instructions carefully and, if necessary, pass them on to other users.

5. Explanation of symbols

Complies with EC
directives

Insulated housing
(protection class II).

Labelled electrical
products may not be
disposed of in the
household waste

Fuse,
here: Slow-burning,

1.6A

symbol may only be
operated in the
house (dry

Recommended
battery capacity

6. Operating instructions

Before using the device make sure that you have read the operating instructions for the battery and the
vehicle and you have understood all of the safety precautions.

6.1 Overview





Read the operating
instructions

requirements of § 21
of the German
Product Safety Law
(Produktsicherheitsg

1 Carry handle
2 Switch for selecting charging mode normal/fast
3 Switch for selecting battery type normal/gel
4 Control lamp – Green - Fully charged
5 Control lamp – Yellow - Charging
6 Control lamp – Green - Operating
7 Control lamp – Red - Pole callipers connected incorrectly

Figure 1: View of front

1 Carry handle
8 Mounts for cable holder
9 Type plate
10 Mains connection cable
11 Charging cable

Figure 2: View of rear

9

6.2 Inserting the cable holder

Insert the cable holder into the mounts (Position 8 in the overview) on the rear of the charger so that the openings
of the vertically aligned cable holders face away from each other.

6.3 Preparation

Clean the battery poles to remove dust and corrosion residue.
Only for open batteries: Remove the plugs of the battery cells. Check the liquid level in the cells, consult the
operating instructions of your battery for more information. Replenish only sucient distilled water to ensure that
the minimum lling level is achieved. The liquid will expand during the charging process and the battery may
overow. Leave the cells of the battery open until the end of the charging process.
In case of closed and maintenance-free batteries, please follow the instructions of the battery manufacturer to the
letter.

6.4 Connecting the battery charger

Caution: Make sure that the charger is not connected to the power socket. Always connect the red positive
cable (+) of the charger (Position 11 in the overview) to the positive pole of the battery rst. Then connect
the black minuscable (-) to the minus pole of the battery. If you charge the battery in situ, connect the
black negative cable (-) to the car body (exposed part), far away from the battery, the carburettor and fuel
lines. Always maintain this sequence.
Caution: When the red control lamp (Position 7 in the overview) lights up, the charging cables have been
connected incorrectly. Remove the pole callipers from the battery poles and connect them correctly.

6.5 Charging the battery

6.5.1 Selecting the battery type

If a standard lead acid battery, a maintenance-free battery or an AGM battery is to be charged, set the switch for
the battery type (Position 3 in the overview) to the „NORMAL“ position. For gel batteries, set the switch to „GEL“.

6.5.2 Selecting the charging mode

If only a small battery is to be charged or normal charging is sucient, set the switch for charging mode (Position 2
in the overview) to the „NORMAL“ setting. For large batteries, or if fast charging is required, set the switch to „FAST“.
Now connect the mains connection cable (Position 10 in the overview) of the battery charger to the power socket.
Now the green control lamp „ON“ (Position 6 in the overview) and the yellow control lamp „CHARGING“ (Position 5
in the overview) light up. The battery is being charged.
Once the battery is fully charged, the battery charger switches over to maintenance mode. The green „FULL“ control
lamp (Position 4 in the overview) lights up.

6.6 Removing the charger

Caution: First pull the plug out of the socket and observe the sequence for disconnection. This prevents
sparks from forming. Since charging generates a detonating gas, this is particularly important for the sake

of your safety.
Disconnect the charger from the mains power supply.
Then disconnect the black callipers (minus). Then remove the battery callipers from the plus pole of the battery
(red callipers).
Allow the battery to cool down.

Only for open batteries: Fill the cells with distilled water up to the level specied by the battery manufacturer.

Close the battery cells with the stoppers.

10

7. Maintenance and care

7.1 Maintenance

The battery charger is maintenance-free when used in accordance with the intended purpose.

7.2 Care

Clean the pole callipers every time the charging procedure is completed. Remove all splashed battery acid from
the pole callipers to prevent corrosion. Clean the device carefully with a dry cloth. Do not use liquids or chemical
cleaning agents. Never submerge the device in liquid. Never allow liquid to ow over the device.

Properly roll up the cable onto the holders supplied before storing the device in order to prevent damage to the
cables and the device. Store the device in a dry and clean location.

8. Notes regarding environmental protection

The packaging is made up of environmentally friendly materials which may be disposed of via your local

recycling points.

Do not put electrical devices into the household waste. Electronic and electrical devices must be

collected separately and sent for environmentally friendly recycling. Please contact your community or city

administration regarding disposal options for electronic scrap.

9. Contact information
EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Germany

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

11

FR Chargeur de batterie automatique 12 V, 12 A
N° d‘art. 16629

Sommaire Page

1. Utilisation conforme 12

2. Fourniture 13

3. Spécications 13

4. Consignes de sécurité 13

5. Explication des symboles 14

6. Mode d‘emploi 14

6.1 Vue d‘ensemble 14

6.2 Placement du support de câble 15

6.3 Préparation 15

6.4 Raccordement du chargeur de batterie 15

6.5 Chargement de la batterie 15

6.5.1 Choix du type de batterie 15

6.5.2 Choix du mode de chargement 15

6.6 Retirer l‘appareil de recharge 15

7. Entretien et nettoyage 16

7.1 Entretien 16

7.2 Nettoyage 16

8. Remarques relatives à la protection de l‘environnement 16

9. Données de contact 16

AVERTISSEMENT

Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les consignes
de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endom-

mager l‘appareil ou vos biens ! Veuillez conserver l‘emballage d‘origine, le bon d‘achat ainsi que
les présentes instructions dans un endroit sûr pour s‘y reporter ultérieurement ! Si vous revendez ou remet­tez le produit à des tiers, veuillez également remettre ce mode d‘emploi. Avant la mise en service, veuillez
contrôler si le contenu de l‘emballage n‘est pas endommager et vérier si toutes les pièces sont présentes !

1. Utilisation conforme

L‘appareil de recharge est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries
plomb-acide fermées sans entretient, tels que :

• Batteries humides WET (batteries plomb-acide avec électrolyte liquide)

• Batterie AGM (électrolytes en vibre de verre)

• Batteries plomb-acide sans entretient (MF)

• Batteries gel (électrolytes en forme de gelée)
D‘autres batteries ne peuvent pas être rechargées avec cet appareil.

L‘appareil de recharge ne peut pas être utilisé comme aide au démarrage. Chargez d‘abord complètement la batte­rie du véhicule et retirez l‘appareil de recharge avant de démarrer le véhicule.

L‘appareil de recharge ne doit pas être utilisé comme source de courant électrique continu ou dans d‘autres buts.
L‘appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures

allant de -5 °C à +40 °C.
Cet article n‘est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne

disposant pas de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet article.

12

L‘article n‘est pas destiné à une utilisation industrielle ou commerciale.
L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans

ce mode d‘emploi, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme
non conforme et peut entraîner des dommages matériels ou des blessures. EAL GmbH décline toute responsabilité
pour les dommages résultant d‘une utilisation non conforme.

2. Fourniture

1 x Appareil de recharge 1 x Notice d‘utilisation 4 x Support de câble

3. Spécications

Dimensions (L x L x H) : 180 x 105 x 235 [mm]
Poids : 2,245 kg
Longueur du câble d‘alimentation : 1,70 m
Longueur du câble de chargement : 1,40 m
Entrée : 220-240 V AC 50/60 Hz
Sortie chargement normal : 12 V, 2,5 A (3,75 A RMS), DC
chargement rapide : 12 V, 8 A (12 A RMS), DC
Capacité de la batterie : 20 – 225 Ah
Température ambiante : -5 °C bis +40 °C

4. Consignes de sécurité

• Tenez les enfants à distance et ne les laissez pas utiliser cet appareil !

• N‘utilisez ce produit qu‘aux ns pour lesquelles il a été prévu !

• Ne manipulez ni démontez jamais l‘appareil !

• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont
indiqué(e)s dans la notice d‘utilisation ou dont l‘utilisation est conseillée par le fabricant !

• Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout
moment, sans quoi vous pourriez vous blesser ou l‘appareil pourrait être endommagé.

• Ne fumez pas ni n‘allumez de amme lorsque vous travaillez avec la batterie. Il y a risque d‘explosion.

• Ne connectez l‘appareil qu‘à une prise proprement installée. La tension doit correspondre à l‘indication
sur la plaque synoptique de l‘appareil.

• Ne coincez pas les câbles de raccordement et protégez-les contre des arêtes vives, l‘humidité, la chaleur
ou l‘huile. Le câble d‘alimentation ne peut pas être remplacé. En cas de dommages au câble, l‘appareil
doit être mis à la ferraille.

• Ne mettez par l‘appareil en marche ou retirez immédiatement la che de contact s‘il est endommagé ou
si vous suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.

• Retirez la che de contact lorsque l‘appareil n‘est pas utilisé.

• Tenez le matériel d‘emballage et notamment les lms et sachet plastiques éloignés des enfants. Il y a
risque de suocation s‘ils jouent avec.

• Enlevez tous les lms de protection de l‘appareil avant de le mettre en service.

• Posez les câbles de raccordement de manière à ce qu‘ils ne vous gênent pas et à ce que personne ne puisse
les tirer par mégarde.

• Débranchez l‘appareil de recharge de batterie de l‘alimentation après le processus de recharge.

• Entreposez l‘appareil de recharge dans un endroit hors d‘atteinte d‘enfants et de personnes non-autorisées.

• N‘employez pas l‘appareil à proximité de matériel inammable ou dans un environnement explosible.

• Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L‘acide
de batterie est corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d‘eau, consulter un méde
cin si besoin. Si de l‘acide de batterie parvient jusqu‘aux yeux, rincer immédiatement sous l‘eau pendant
au moins 10 minutes et consulter un médecin.

• Ne recouvrez pas l‘appareil de recharge car cela pourrait provoquer une surchaue et conséquemment,

13

un endommagement de l‘appareil. Ne mettez pas l‘appareil de recharge en marche sur un support isolant
(par exemple, du polystyrène) - Risque de surchaue !

• Si vous souhaitez recharger la batterie de votre véhicule à l‘état monté, assurez d‘abord votre véhicule,
tirez le frein à main et coupez l‘allumage. Déconnectez tout d‘abord la batterie du réseau de bord de votre
véhicule. Veuillez lire à cet eet le manuel de votre véhicule ou adressez-vous à votre garagiste.

• Tirez le câble d‘alimentation lorsque vous le débranchez de la che de contact.

• Ne placez jamais l‘appareil à proximité de feu, de chaleur et à des températures supérieures à +40°C
pendant une période prolongée !

• Conservez ce mode d‘emploi et transmettez-le aux futurs utilisateurs.

5. Explication des symboles

Les appareils
portant ce symbole
ne peuvent être
utilisés qu'à
l'intérieur
(environnement
sec)

Capacité de
batterie conseillée

Correspond aux
directives de la CE

Boîtier avec
isolation (classe de
protection II).

Lire le mode
d'emploi

Le produit électrique
marqué ne peut pas
être jeté aux ordures.

Fusible,ici:
temporisé, 1.6A

Correspond aux
exigences du § 21
de la sécurité et loi
du produit (ProdSG)

6. Mode d‘emploi

Avant l‘utilisation de l‘appareil, assurez-vous d‘avoir lu la notice d‘utilisation de la batterie ainsi que du
véhicule et de comprendre les consignes de sécurité.

6.1 Vue d‘ensemble



1 Poignée
2 Sélecteur du mode de chargement normal/rapide
3 Sélecteur du type de batterie normal/gel
4 Lampe de contrôle - verte - chargée complètement
5 Lampe de contrôle - jaune - en cours de chargement
6 Lampe de contrôle - verte - en fonctionnement
7 Lampe de contrôle - rouge - pince crocodile mal branchée.

Illustration 1 : Vue avant



1 Poignée
8 Réception pour support de câble
9 Plaque synoptique
10 Cordon de secteur
11 Câble de chargement

Illustration 2 : Vue arrière

14

6.2 Placement du support de câble

Placez le support de câble dans l‘entrée (position 8 dans l‘aperçu) à l‘arrière de l‘appareil de chargement de façon à
ce que les ouvertures des supports de câble superposés pointent dans une autre direction.

6.3 Préparation

Nettoyez les pôles de la batterie de poussière et de débris de corrosion.
Seulement pour batterie ouverte : Retirez le capuchon de protection des cellules de la batterie. Contrôlez le

niveau du liquide dans les cellules, consultez pour cela le mode d‘emploi de votre batterie. Remplissez d‘eau dis­tillée jusqu‘à ce que le niveau de remplissage minimum soit atteint. Pendant le processus de charge, le liquide se
répand et la batterie peut déborder. Laissez les cellules de la batterie ouverte jusqu‘à la n du processus de recharge.
Pour les batteries fermées et sans entretien, veuillez respecter le mode d‘emploi du fabricant de la batterie.

6.4 Raccordement du chargeur de batterie

Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise secteur. Raccordez en premier le
câble plus (+) rouge du chargeur sur le pôle plus de la batterie (position 11 dans l‘aperçu). Branchez

ensuite le câble noir (-) au pôle moins de la batterie.
Si vous chargez la batterie lorsqu‘elle est installée, le câble moins (-) noir doit être connecté à la carrosserie
(endroit brillant) et ce, susamment loin de la batterie, du carburateur et des conduites à carburant. Respectez
impérativement cette suite opérationnelle.

Attention : Lorsque la lampe de contrôle (position 7 dans l‘aperçu) s‘illumine, cela signie que les câbles

de chargement sont mal branchés. Retirez les pinces crocodile des pôles de batterie et branchez-les

correctement.

6.5 Chargement de la batterie

6.5.1 Choix du type de batterie

Si vous souhaitez charger une batterie plomb-acide standard, une batterie ne nécessitant pas d‘entretien ou une
batterie AGM, placez le sélecteur du type de batterie (position 3 dans l‘aperçu) en position « normal ». Pour les
batteries-gel, placez l‘interrupteur sur « GEL ».

6.5.2 Choix du mode de chargement

Si seule une petite batterie doit être chargée ou si un chargement normal sut, placez le sélecteur du mode de
chargement (position 2 dans l‘aperçu) sur la position « NORMAL ». Pour les grosses batteries ou pour un chargement
rapide, placez l‘interrupteur sur « RAPIDE ».

Placez maintenant le cordon de secteur (position 10 dans l‘aperçu) de l‘appareil de recharge dans la prise. À présent,
la lampe de contrôle verte « MARCHE » (position 6 dans l‘aperçu) et la lampe de contrôle jaune « CHARGE » (position
5 dans l‘aperçu) s‘illumine. La batterie est en cours de chargement.

Lorsque la batterie est complètement chargée, l‘appareil de recharge passe en mode entretien. La lampe de
contrôle verte « PLEIN » (position 4 dans l‘aperçu) s‘illumine.

6.6 Retirer l‘appareil de recharge

Attention : Retirez d‘abord la che de contact de la prise et observez la procédure de branchement.

Vous évitez ainsi la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car un

mélange d‘hydrogène et d‘oxygène très explosif peut se former lors du chargement.
Séparez l‘appareil de recharge du réseau d‘alimentation.
Retirez ensuite le raccordement de la pince noire (Moins) Retirez maintenant la pince de la batterie de la borne
positive de la batterie (pince rouge).
Laissez refroidir la batterie.
Seulement pour batterie ouverte : Remplissez les cellules d‘eau distillée jusqu‘au niveau de remplissage décrit
par le fabricant de la batterie. Refermez les batteries de cellule en plaçant les bouchons de fermeture.

15

7. Entretien et nettoyage

7.1 Entretien

La lampe n‘exige pas d‘entretien lorsqu‘elle est utilisée de manière conforme.

7.2 Nettoyage

Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d‘acide de batte­rie sur les pinces an d‘éviter la corrosion. Nettoyez l‘appareil avec précaution à l‘aide d‘un chion sec.
N‘utilisez aucun produit nettoyant liquide ou chimique. N‘immergez jamais l‘appareil dans un liquide. Ne laissez
jamais de liquide entrer dans l‘appareil.

Rembobinez le câble convenablement au moyen du support prévu avant de ranger l‘appareil an d‘éviter des
dommages aux câbles et à l‘appareil. Conservez l‘appareil dans un endroit sec et propre.

8. Remarques relatives à la protection de l‘environnement

L‘emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de

recyclages locaux.

Ne jetez pas d‘appareils électroniques aux ordures ! Les appareils électriques et électroniques usagés

doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous

quant aux possibilités d‘élimination d‘appareils électroniques usagés auprès de votre administration

communale ou municipale.

9. Données de contact
EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Allemagne

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

16

NL Automatische acculader 12V, 12A
Art.nr. 16629

Inhoud Pagina

1. Reglementair gebruik 17

2. Leveringsomvang 18

3. Specicaties 18

4. Veiligheidsinstructies 18

5. Uitleg bij de symbolen 19

6. Gebruiksaanwijzing 19

6.1 Overzicht 19

6.2 De kabelhouder plaatsen 20

6.3 Voorbereiding 20

6.4 De acculader aansluiten 20

6.5 De accu opladen 20

6.5.1 Accutype selecteren 20

6.5.2 Laadmodus selecteren 21

6.6 De oplader verwijderen 21

7. Onderhoud en verzorging 21

7.1 Onderhoud 21

7.2 Verzorging 21

8. Informatie over de bescherming van het milieu 21

9. Contactinformatie 21

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle
veiligheidsvoorschriften in acht!

Het niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken!
Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te
kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens deze handleiding door.
Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product
gaat gebruiken!

1. Reglementair gebruik

De acculader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu’s, zoals:

• natte accu’s WET (loodzuuraccu’s met vloeibaar-elektrolyt)

• AGM-accu’s (elektrolyt in glasvezelvlies)

• onderhoudsvrije loodzuuraccu’s (MF)

• gelaccu’s (geleiachtig elektrolyt)
Andere accu’s mogen niet met dit apparaat worden opgeladen.
De oplader mag niet als starthulpmiddel worden gebruikt! Laad eerst de accu van het voertuig volledig op en
verwijder de oplader voordat u het voertuig start.
De oplader mag niet worden gebruikt als bron van gelijkstroom of voor andere doelen.
De acculader is ontworpen om te worden gebruikt in een droge en beveiligde omgeving bij temperaturen van -5
°C tot +40 °C.

17

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen
zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.
Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.
Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de
inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële scha­de of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair
gebruik.

2. Leveringsomvang

· 1 x acculader · 1 x gebruiksaanwijzing · 4 x kabelhouder

3. Specicaties

Afmetingen (L x B x H): 180 x 105 x 235 [mm]
Gewicht: 2,245 kg
Lengte stroomkabel: 1,70 m
Lengte laadkabel: 1,40 m
Ingang: 220 - 240 V AC 50/60 Hz
Uitgang normale lading: 12 V, 2,5 A (3,75 A RMS), DC
snelle lading: 12 V, 8 A (12 A RMS), DC
Accucapaciteit: 20 – 225 Ah
Omgevingstemperatuur: -5 °C tot +40 °C

4. Veiligheidsinstructies

• Houd dit product buiten het bereik van kinderen en laat ze het product niet bedienen!

• Gebruik dit product uitsluitend voor het beoogde doel!

• Manipuleer of demonteer het product niet!

• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaan­wijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen.
Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden ver­oorzaakt.

• Rook niet en ontsteek geen open vuur als u aan de accu werkt. Er bestaat dan explosiegevaar.

• Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De
spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.

• Klem de stroomkabel niet in en beveilig hem tegen scherpe randen, vocht, hitte of olie. De
stroomkabel kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot
verwerkt worden.

• Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact als het beschadigd
is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.

• Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt.

• Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat
gevaar voor verstikking.

• Verwijder vóór het in gebruik nemen alle beschermingsfolie van het apparaat.

• Leg de stroomkabel zodanig neer dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan
trekken.

• Klem de acculader na het opladen los van de stroomvoorziening.

18

• Berg de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats op.

• Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met gevaar voor
explosies.

• Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend!
Eventuele zuurspatten onmiddellijk met veel water grondig afspoelen, eventueel een arts raadplegen.
Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water
uitwassen en arts raadplegen.

• Dek de oplader niet af omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de
oplader tijdens de werking niet op een isolerende onderlaag (bijv. styropor) – gevaar van hittestuwing!

• Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek
de handrem aan en schakel de ontsteking uit. Koppel de accu los van de elektrische installatie van uw
voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.

• Pak de stroomkabel uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt.

• Plaats de oplader niet in de nabijheid van vuur, hitte en langdurige temperatuurinwerking en stel hem
niet bloot aan temperaturen boven +40 °C!

• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. Uitleg bij de symbolen

Komt overeen met
de EG-richtlijnen

Behuizing met
randaarde
(beveiligingsklasse
II).

Gebruiksaanwijzin
g lezen

Een elektrisch product
met deze markering
mag niet als afval via
het huisvuil worden
afgevoerd

Zekering,
hier: traag, 1,6 A

Komt overeen met de
eisen van § 21 van de
wet inzake de
productveiligheid
(ProdSG)

Apparaten met dit
teken mogen
uitsluitend
binnenshuis
(droge omgeving)
worden gebruikt

Aanbevolen
capaciteit van de
accu's:

6. Gebruiksaanwijzing

Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, de gebruiksaanwijzing van de accu en het
voertuig hebt gelezen en alle veiligheidsinstructies hebt begrepen.

6.1 Overzicht



1 Draaggreep
2 Keuzeschakelaar laadmodus normaal/snel
3 Keuzeschakelaar accutype normaal/gel
4 Controlelampje – groen - volledig opgeladen
5 Controlelampje – geel - laadproces in werking
6 Controlelampje – groen - apparaat in werking
7 Controlelampje – rood - pooltangen verkeerd om aangesloten

Afbeelding 1: voorzijde

19



1 Draaggreep
8 Opnamen voor kabelhouder
9 Typeplaatje
10 Stroomkabel
11 Laadabel

Afbeelding 2: achterzijde

6.2 De kabelhouder plaatsen

Plaats de kabelhouder zodanig in de opnamen (positie 8 in het overzicht) aan de achterzijde van de oplader, dat de
openingen van de boven elkaar liggende kabelhouders van elkaar weg wijzen.

6.3 Voorbereiding

Reinig de accupool van stof en corrosieresten.
Uitsluitend voor open accu’s: Verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de

cellen, raadpleeg hiervoor de handleiding van uw accu. Vul gedestilleerd water bij tot het minimale vulpeil bereikt
is, niet méér. De vloeistof expandeert tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu
open tot het opladen is voltooid.

Volg bij gesloten en onderhoudsvrije accu’s de aanwijzingen van de accufabrikant heel nauwkeurig op.

6.4 De acculader aansluiten

Let op: De stekker van de oplader mag niet in het stopcontact zitten, controleer dit. Sluit eerst de rode
pluskabel (+) van de oplader (positie 11 in het overzicht) aan op de pluspool van de accu. Sluit daarna de
zwarte massakabel (-) aan op de minpool van de accu. Als u de accu in de ingebouwde staat oplaadt, moet
u de zwarte minkabel (-) op de carrosserie (blank gedeelte) aansluiten, zover mogelijk uit de buurt van de
accu, carburateur en brandstoeidingen. Houd deze volgorde steeds aan.

Let op: Als het rode controlelampje (positie 7 in het overzicht) brandt, zijn de laadkabels verkeerd om
aangesloten.
Verwijder de accuklemmen van de accupolen en sluit ze correct aan

6.5 De accu opladen

6.5.1 Accutype selecteren

Als een standaard loodzuuraccu, een onderhoudsvrije accu of een AGM-accu moet worden geladen, zet u de
keuzeschakelaar voor het accutype (positie 3 in het overzicht) in de stand "NORMAAL". Voor gelaccu's zet u de
schakelaar op "GEL".

20

6.5.2 Laadmodus selecteren

Als u alleen een kleine accu wilt laden of wanneer normaal opladen voldoende is, zet u de keuzeschakelaar voor
de laadmodus (positie 2 in het overzicht) in de stand "NORMAAL". Voor grote accu's of wanneer een snel opladen
gewenst is, zet u de schakelaar op "SNEL".
Steek nu het netsnoer (positie 10 in het overzicht) van de oplader in het stopcontact. Nu gaat het groene
controlelampje "AAN" (positie 6 in het overzicht) en het gele lampje "LADEN" (positie 5 in het overzicht) branden.
De accu wordt geladen.
Wanneer de accu volledig is opgeladen, schakelt de acculader over naar de onderhoudsmodus. Het groene contro­lelampje "VOL" (positie 4 in het overzicht) gaat branden.

6.6 De oplader verwijderen

Let op: Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen
in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit

zeer belangrijk voor uw veiligheid.
Trek de stekker van de oplader uit het stopcontact.
Maak vervolgens zwarte klem (massa) los. Maak daarna de rode klem (pluspool) los.
Laat de accu afkoelen. Uitsluitend voor open accu’s: vul de cellen bij met gedestilleerd water tot aan het door de
accufabrikant genoemde vulpeil. Sluit de accucellen weer af met de doppen.

7. Onderhoud en verzorging

7.1 Onderhoud

Bij reglementair gebruik is de acculader onderhoudsvrij.

7.2 Verzorging

Reinig de klemmen elke keer na het opladen. Verwijder alle accuzuurspatten van de klemmen om corrosie te
voorkomen. Maak het apparaat uitsluitend schoon met een droge doek. Gebruik geen vloeistoen of chemische
reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen.
Rol de kabels netjes op de daarvoor bestemde beugels op voordat u het apparaat opbergt, om beschadiging van de
kabels en het apparaat te voorkomen. Bewaar het apparaat op een droge en schone plek.

8. Informatie over de bescherming van het milieu

De verpakking bestaat uit milieuvriendelijke materialen die u via de lokale recyclingpunten kunt afvoeren.

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en

elektronische apparaten moeten gescheiden worden ingezameld en bij het milieu passend worden

gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over afvoermogelijkheden voor

afgedankte elektronische apparaten.

9. Contactinformatie
EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Duitsland

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

21

IT Caricabatterie automatico 12 V, 12 A
Cod. art. 16629

Indice Pagina

1. Uso conforme 22

2. Volume di consegna 23

3. Speciche 23

4. Avvertenze di sicurezza 23

5. Spiegazione dei simboli 24

6. Istruzioni per l'uso 24

6.1 Panoramica 25

6.2 Applicazione dei portacavi 25

6.3 Preparazione 25

6.4 Collegamento del caricabatterie 25

6.5 Ricarica della batteria 26

6.5.1 Scelta del tipo di batteria 26

6.5.2 Scelta della modalità di ricarica 26

6.6 Rimozione del caricabatterie 26

7. Manutenzione e pulizia 26

7.1 Manutenzione 26

7.2 Pulizia 26

8. Avvertenze sulla tutela ambientale 26

9. Contatti 26

AVVERTENZA

Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le
avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni perso-

nali, danni al prodotto o alla vostra proprietà!
Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! In caso
di cessione del prodotto, consegnare anche le presenti istruzioni.
Vericare l'integrità e la completezza del contenuto della confezione prima della messa in funzione!

1. Uso conforme

Il caricabatterie è adatto per la carica delle batterie all'acido di piombo (tutti i modelli a vaso aperto e alcuni sigillati
esenti da manutenzione):

• batterie WET (batterie piombo-acido con elettrolita liquido)

• batterie AGM (elettrolita con matrice in bra di vetro)

• batterie piombo-acido esenti da manutenzione MF

• batterie al gel (elettrolita in gel)
Il dispositivo non è idoneo alla carica di altri tipi di batterie.

Il caricabatterie non va utilizzato come avviamento d'emergenza. Caricare completamente la batteria e staccare il
caricabatterie prima di avviare il veicolo.

Il caricabatterie non va utilizzato come fonte di corrente continua o per altri scopi.
Il caricabatterie è predisposto per l'uso in ambienti asciutti e protetti, a temperature comprese tra -5°C e +40°C.
Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non siano in
possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

22

Questo dispositivo non è destinato all'impiego industriale.
L'uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avver­tenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH
non risponde per i danni derivanti da un uso improprio.

2. Volume di consegna

· 1 x caricabatterie · 1 x copia delle istruzioni per l'uso · 4 x portacavi

3. Speciche

Dimensioni (Lun x Lar x Alt): 180 x 105 x 235 [mm]
Peso: 2,245 kg
Lunghezza del cavo di alimentazione: 1,70 m
Lunghezza del cavo di carica: 1,40 m
Ingresso: 220-240 V AC 50/60 Hz
Uscita carica normale: 12 V, 2,5 A (3,75 A RMS), DC
carica rapida: 12 V, 8 A (12 A RMS), DC
Capacità della batteria: 20 – 225 Ah
Temperatura ambiente: da -5 °C a +40 °C

4. Avvertenze di sicurezza

• Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l‘utilizzo!

• Utilizzare questo prodotto solo per l‘impiego previsto!

• Non manomettere né smontare il prodotto!

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o
consigliati dal produttore!

• Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispettare sempre
queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• Non fumare e non accendere fuochi non protetti durante il lavoro sulla batteria. Esiste il pericolo di
esplosione.

• Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve
corrispondere ai dati indicati sulla targhetta del dispositivo.

• Non schiacciare il cavo di alimentazione e proteggerlo da bordi alati, umidità, calore e olio. Il cavo di
alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve
essere smaltito.

• Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un
guasto. In questi casi rivolgersi ai tecnici specializzati.

• Staccare la spina di alimentazione se non si utilizza il dispositivo.

• Tenere lontano dalla portata dei bambini il materiale d‘imballaggio, in particolare le pellicole e le buste di
plastica. Esiste il pericolo di soocamento.

• Rimuovere tutte le pellicole protettive prima dell'uso.

• Posare il cavo di alimentazione in modo che non sia d‘intralcio e che non possa essere scollegato
inavvertitamente.

• Terminato il processo di carica, scollegare il caricabatterie dall‘alimentazione elettrica.

• Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate.

23

• Non utilizzare il dispositivo nelle vicinanze di materiale inammabile o in un ambiente a rischio di esplosione.

• Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L‘acido della
batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare
un medico. Se l‘acido raggiunge gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare
un medico.

• Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento. Non
posizionare il dispositivo in funzione su una supercie isolante (come il polistirolo): pericolo di accumulo
di calore!

• Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire
l‘accensione. Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o
rivolgersi a un‘ocina specializzata.

• Per scollegare il cavo di alimentazione, aerrarlo sempre e solo per la spina.

• Non posizionare il caricabatterie nei presso di amme o fonti di calore e non esporlo a temperature
superiori a 40°C!

• Conservate accuratamente le presenti istruzioni d’uso e consegnatele anche agli altri utilizzatori.

5. Spiegazione dei simboli

Conforme alle
direttive CE

Alloggiamento
protettivo isolato
(classe di
protezione II).

Leggere le
istruzioni d'uso

I dispositivi elettrici
contrassegnati con
questo simbolo non
vanno gettati nei rifiuti
domestici.

Fusibile,
nel caso specifico:
ritardato, 1.6 A

Conforme ai requisiti
del § 21 della legge
sulla sicurezza dei
prodotti.

I dispositivi
contrassegnati
con questo
simbolo sono
destinati all'uso
domestico (in
ambienti asciutti).

Capacità della
batteria
raccomandata

6. Istruzioni per l'uso

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso della batteria e del veicolo e
assicurarsi di avere compreso a fondo tutte le avvertenze di sicurezza.

24

6.1 Panoramica



1 Maniglia di trasporto
2 Selettore modalità di ricarica normale/rapida
3 Selettore tipo di batteria normale/gel
4 Spia di controllo – verde - ricarica completa
5 Spia di controllo – gialla - ricarica in corso
6 Spia di controllo – verde - ON
7 Spia di controllo – rossa - collegamento errato dei morsetti

Figura 1: Vista della parte anteriore



1 Maniglia di trasporto
8 Vano per portacavi
9 Targhetta
10 Cavo di alimentazione
11 Cavo di ricarica

Figura 2: Vista della parte posteriore

6.2 Applicazione dei portacavi

Inserire i portacavi negli appositi vani (pos. 8 dello schema) sul retro del caricabatterie, in modo che le aperture dei
portacavi sovrapposti siano rivolti verso lati opposti.

6.3 Preparazione

Pulire il polo della batteria rimuovendo polvere e residui di corrosione.
Solo per le batterie a vaso aperto: rimuovere i tappi delle celle. Controllare il livello del liquido nelle celle (leggere
in merito le istruzioni per l'uso della batteria). Versare acqua distillata badando di non superare il livello minimo.
Il liquido si espande durante il processo di carica e potrebbe fuoriuscire dalla batteria. Lasciare aperte le celle della
batteria per l'intera fase di carica.
Per le batterie sigillate esenti da manutenzione, seguire esattamente le istruzioni del costruttore.

6.4 Collegamento del caricabatterie

Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione. Collegare prima
il cavo positivo rosso (+) del caricabatterie (pos. 11 dello schema) al polo positivo della batteria. Quindi
collegare il cavo negativo (-) al polo negativo della batteria. Se si carica la batteria montata, collegare il
cavo negativo nero (-) alla carrozzeria (in un punto non verniciato), lontano dalla batteria, dal carburatore
e dai tubi del carburante. Rispettare sempre questa sequenza.

Attenzione: la spia di controllo rossa (pos. 7 dello schema) accesa indica che i cavi sono collegati
erroneamente. Staccare i morsetti dai poli della batteria e collegarli correttamente.

25

6.5 Ricarica della batteria

6.5.1 Scelta del tipo di batteria

Per la ricarica di una batteria piombo-acido, una batteria esente da manutenzione e una batteria AGM, impostare
il selettore per il tipo di batteria (pos. 3 dello schema) su "NORMALE". Per le batterie al gel, impostare il selettore
su "GEL".

6.5.2 Scelta della modalità di ricarica

Se si desidera ricaricare solo una piccola batteria o se è suciente una ricarica normale, impostare il selettore
della modalità di ricarica (pos. 2 dello schema) su "NORMALE". Per le batterie più grandi o per una ricarica rapida,
impostare il selettore su "RAPIDO".

Ora collegare alla presa il cavo di alimentazione (pos. 10 dello schema) del caricabatterie. Si accendono la spia verde
"ON" (pos. 6 dello schema) e la spia gialla "RICARICA" (pos. 5 dello schema). La batteria è in fase di ricarica.
Quando la batteria è completamente carica, il caricabatterie si imposta in modalità mantenimento. Si accende la
spia verde "CARICA COMPLETA"a (pos. 4 dello schema).

6.6 Rimozione del caricabatterie
Attenzione: scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei

morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza,
poiché durante la carica si formano dei gas esplosivi.

Scollegare il caricabatterie dalla rete di alimentazione.
Staccare prima il morsetto nero (negativo). Quindi staccare il morsetto del polo positivo della batteria (rosso).
Far rareddare la batteria.
Solo per le batterie a vaso aperto: riempire le celle con acqua distillata no al livello raccomandato dal
produttore. Richiudere le celle della batteria con gli appositi tappi.

7. Manutenzione e pulizia

7.1 Manutenzione

Se utilizzato in modo conforme, il caricabatterie non richiede manutenzione.

7.2 Pulizia

Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere qualsiasi spruzzo di acido della batteria dai morsetti per
evitare la corrosione. Pulire l’apparecchio con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici.
Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo.
Avvolgere correttamente i cavi sugli appositi supporti prima di riporre l’apparecchio, in modo da evitare danni ai
cavi e al dispositivo. Conservare l'apparecchio in un luogo asciutto e pulito.

8. Avvertenze sulla tutela ambientale

L‘imballaggio è realizzato con materiali ecologici, che possono essere smaltiti presso i centri di riciclaggio
locali.
Non gettare il dispositivo nei riuti domestici! I dispositivi elettrici ed elettronici devono essere separati
e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche, i snformarsi
presso il proprio comune.

9. Contatti

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Germania

26

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

27

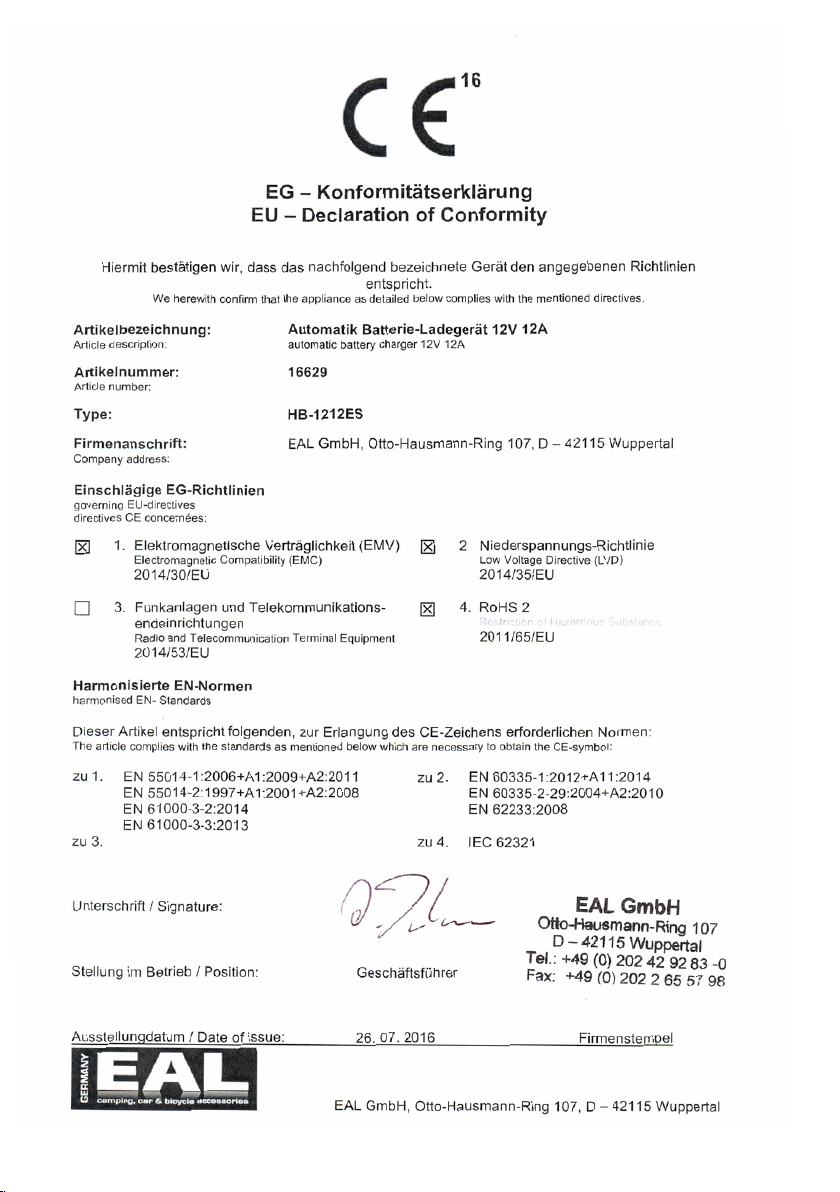

EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland

28

[phone]
[phone] – 160

[email protected]
www.eal-vertrieb.com

© EAL GmbH, 16629, 02.2019
