Page 1

DE GB FR NL IT

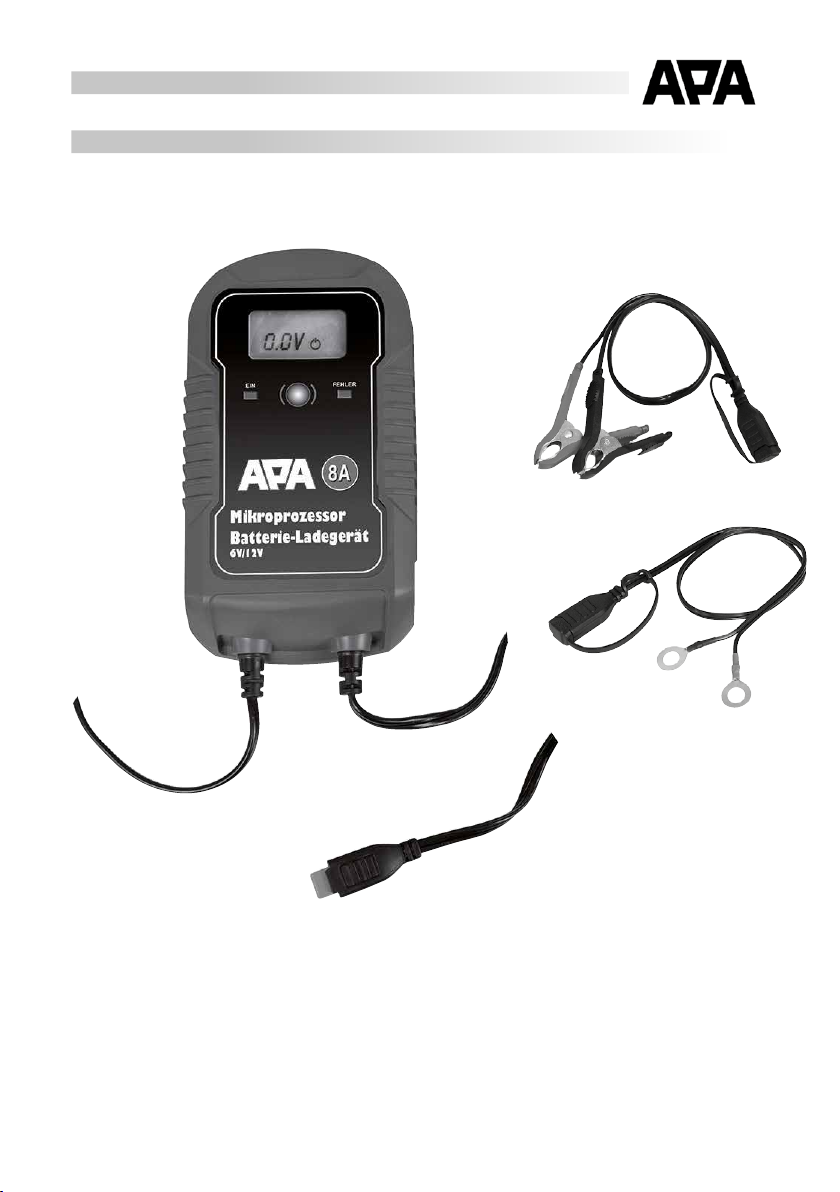

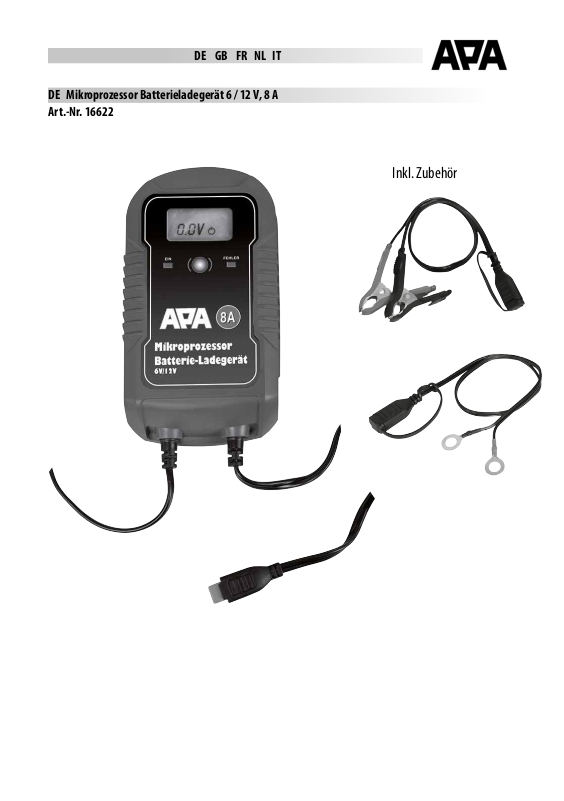

DE Mikroprozessor Batterieladegerät 6 / 12 V, 8 A Art.-Nr. 16622

Inkl. Zubehör

Page 2

DE Mikroprozessor Batterieladegerät 6 / 12 V, 8 A Art.-Nr. 16622

Inhalt

1. Bestimmungsgemäßer Gebrauch 2

2. Lieferumfang 2

3. Spezikationen 3

4. Sicherheitshinweise 3

5. Symbolerklärung 4

6. Bedienungsanleitung 4

6.1 Übersicht 4

6.2 Verwendung der Adapter-Ladekabel 4

6.3 Vorbereitung 5

6.4 Anschließen des Batterieladegerätes 5

6.4.1 Anschluss des Adapterkabels mit Polzangen 5

6.4.2 Verwendung des Adapterkabels mit Ringösen 5

6.5 Laden der Batterie 5

6.5.1 Auswahl des Ladeprogramms 5

6.6 Entfernen des Ladegeräts 7

7. Wartung und Pege 7

7.1 Wartung 7

7.2 Pege 7

8. Hinweise zum Umweltschutz 7

9. Kontaktinformationen 7

WARNUNG

späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) geeignet:

• Nassbatterien WET (Blei-Säure-Batterien mit Flüssig-Elektrolyt)

• AGM-Batterien (Elektrolyt in Glasfaservlies)

• Gel-Batterien (geleeartiges Elektrolyt)

• Wartungsfreie Blei-Säure-Batterien MF Andere Batterien dürfen mit diesem Gerät nicht geladen werden. Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten. Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden. Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

• 1x Batterieladegerät • 1 x Komfort-Ladekabel mit Polzangen

• 1 x Komfort-Ladekabel mit Ringösen • 1x Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum

Page 3

3. Spezikationen

Abmessungen (L x B x H): 205 x 115 x 60 [mm] Gewicht: 0,670 kg Länge Netzkabel: 1,50 m Länge Ladekabel: 1,00 m + 0,50 m (Adapter-Ladekabel) Eingang: 220-240 V AC 50/60 Hz Ausgang: 6 V-Modus: 7,2 V, 5 A 12 V Modus Motorrad: 14,6 V, 5 A 12 V Modus Auto: 14,6 V, 10 A Batteriekapazität: 6 V: 1,2 - 120 Ah 12 V: 1,2 – 200 Ah Umgebungstemperatur: -5 °C bis + 40 °C

4. Sicherheitshinweise

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Rauchen Sie nicht und entzünden Sie kein oenes Feuer, während Sie an der Batterie arbeiten. Es besteht Explosionsgefahr.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der Angabe auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl.

• Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungsgefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Dieses Ladegerät bietet die Möglichkeit die Batterie zu laden, ohne sie vom Bordnetz abzuklemmen.

• Wenn Sie diese Möglichkeit nutzen möchten, vergewissern Sie sich zuvor, dass Ihr Fahrzeug dabei keinen Schaden nimmt. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Zum Entfernen des Batterieladegerätes ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

Bordnetz Ihres

Page 4

gekennzeichnetes

werden

Geräte mit diesem

betrieben werden

entspricht den

gesetzes (ProdSG)

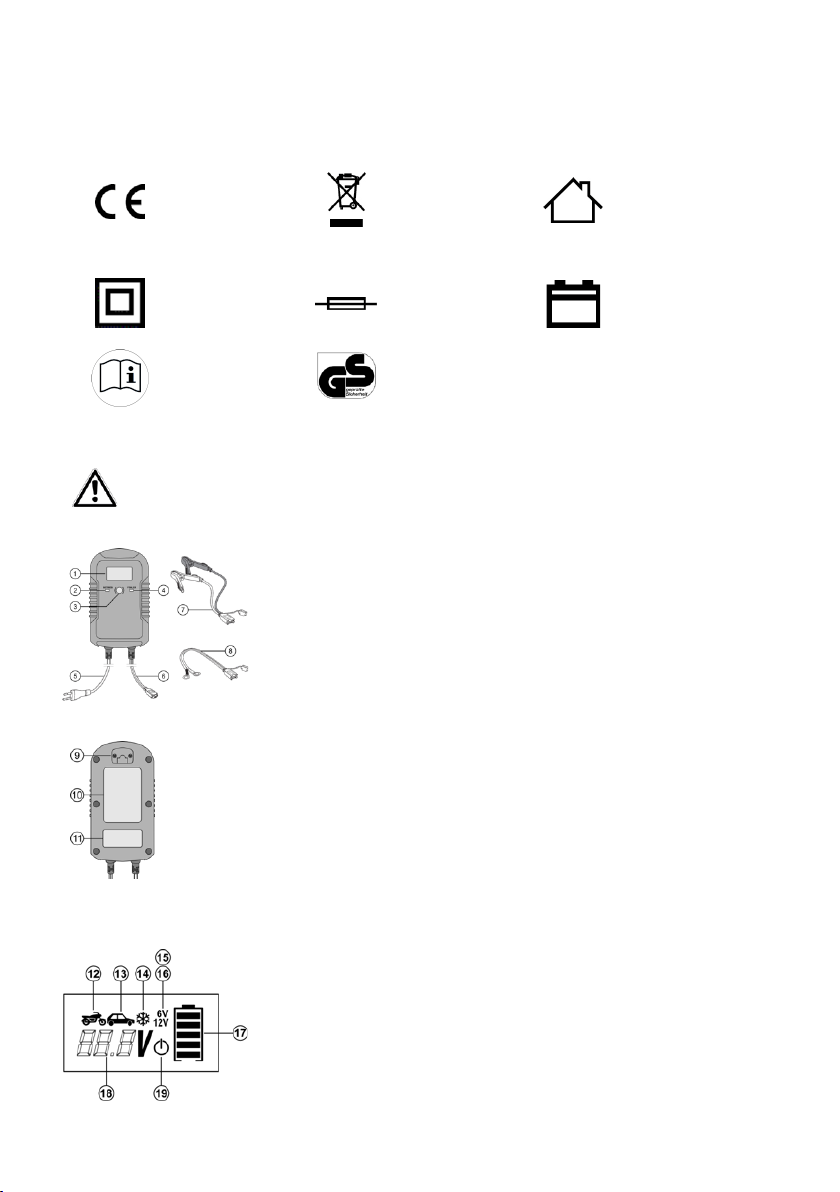

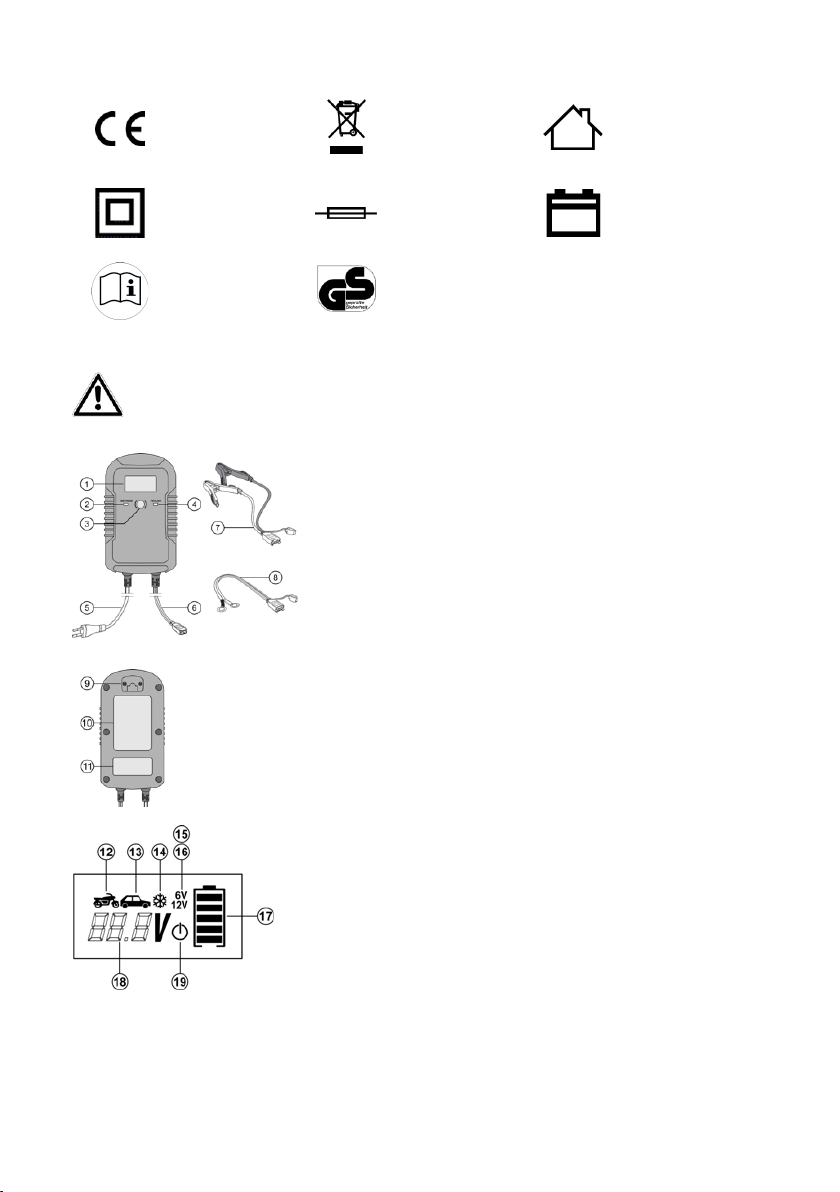

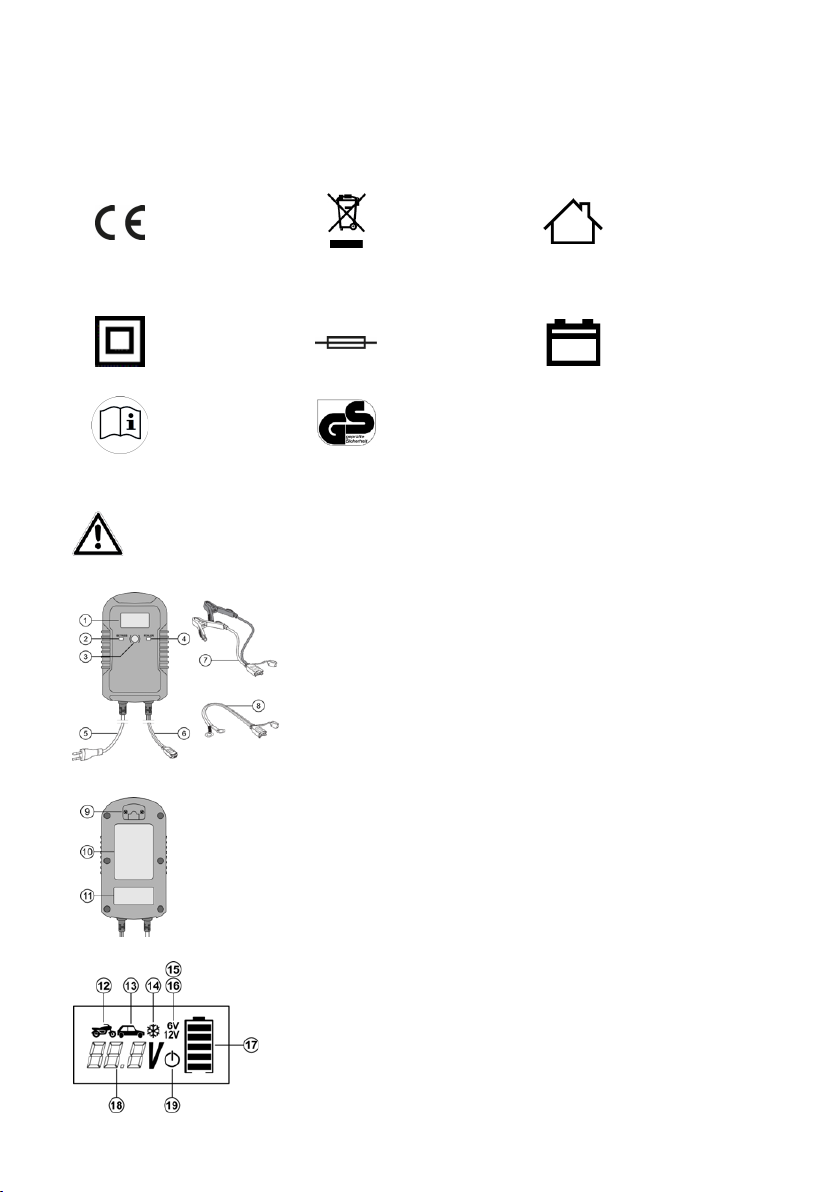

5. Symbolerklärung

entspricht den EGRichtlinen

Schutzisoliertes Gehäuse (Schutzklasse II).

Gebrauchsanleitung lesen

Elektroprodukt darf nicht in den Hausmüll geworfen

Sicherung, hier: Träge, 1.6A

Anforderungen des § 21 des Produktsicherheits-

IP65

Zeichen dürfen nur im Haus (trockene Umgebung)

empfohlene Batteriekapazität

Schutzklasse Strahlwasser geschützt

6. Bedienungsanleitung

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

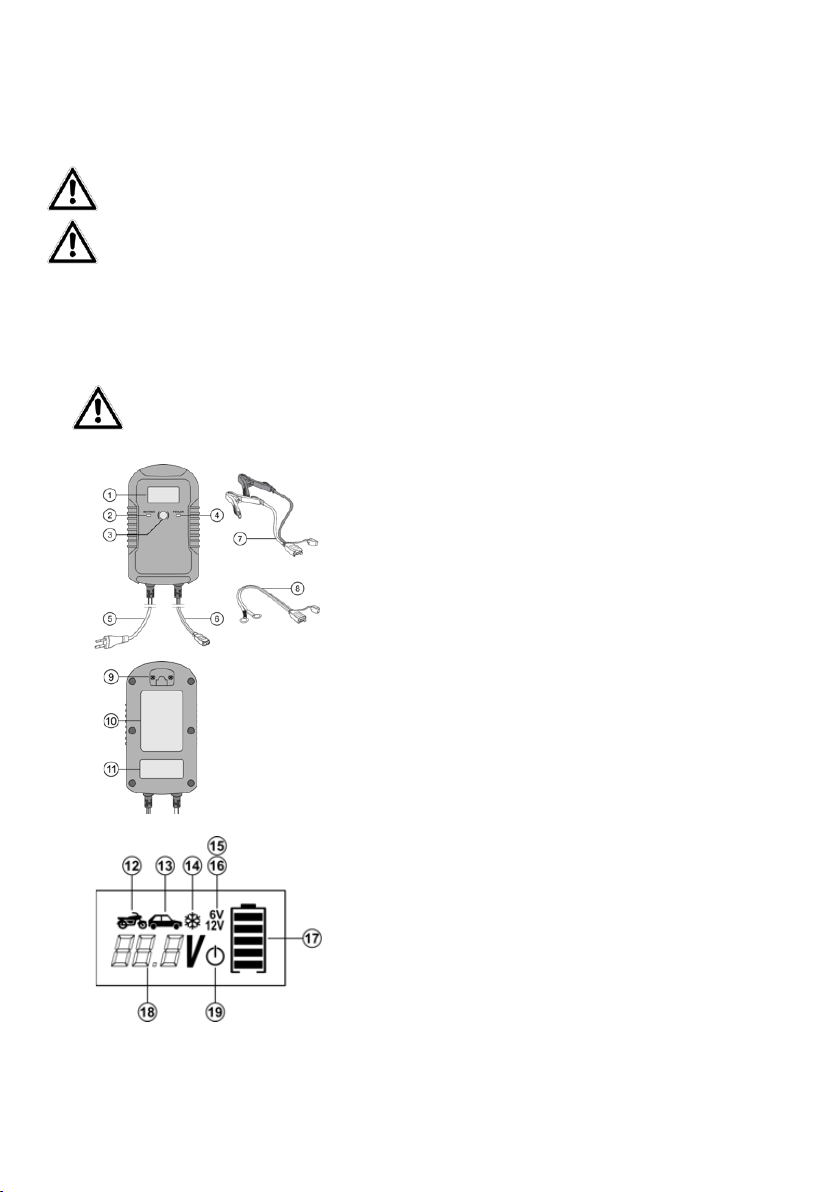

6.1 Übersicht

1 Display 2 Kontrollleuchte – grün - Betrieb 3 Auswahlschalter für Ladeprogramm 4 Kontrollleuchte – rot - Fehler 5 Netzanschlusskabel 6 Ladekabel mit Adapter 7 Adapter-Ladekabel mit Polzangen 8 Adapter-Ladekabel mit Ringösen

Bild 1: Ansicht Vorderseite

9 Aufhängemöglichkeit 10 Sicherheitshinweise 11 Typenschild

6.2 Verwendung der Adapter-Ladekabel

Das Adapter-Ladekabel mit Polzangen (Position 7 in der Übersicht) verwenden Sie, wenn Sie das Ladegerät klassisch an die Batteriepole anschließen. Das Adapter-Ladekabel mit den Ringösen (Position 8 in der Übersicht) ist dafür vorgesehen, fest an einer schwer zugänglichen Batterie angeschlossen zu bleiben. Das Ladegerät kann dann bequem mit dem Adapter angeschlossen werden.

Bild 2: Ansicht Rückseite

12 Motorrad-Modus, Ladestrom 4 A 13 Automodus, Ladestrom 8 A 14 Wintermodus 15 6 V Modus 16 12 V Modus 17 Ladezustandsanzeige 18 Ladespannungsanzeige, Fehlermeldungen, Erhaltungsladung 19 Betriebsanzeige

Bild 3: Display

Page 5

6.3 Vorbereitung

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.

Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal nur so viel destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des Ladevorgangs aus und die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet.

Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

6.4 Anschließen des Batterieladegerätes

6.4.1 Anschluss des Adapterkabels mit Polzangen Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-

Ladekabel nicht mit dem Batterieladegerät verbunden ist.

Schließen Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.

6.4.2 Verwendung des Adapterkabels mit Ringösen Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-

Ladekabel nicht mit dem Batterieladegerät verbunden ist.

Befestigen Sie die Ringöse des roten Pluskabels am Plusanschlusskabel Ihrer Fahrzeugbatterie, z. B. an den Schrauben der Polklemme. Die Ringöse des schwarzen Minuskabels befestigen Sie am Massenanschlusskabel (Minuskabel) Ihrer Batterie. Verlegen Sie das Ladekabel knick- und zugfrei. Es darf nicht in der Nähe von heißen oder rotierenden Teilen des Motors befestigt werden. Der Anschlussstecker darf nicht nass werden.

6.5 Laden der Batterie

Verbinden Sie das Adapter-Ladekabel mit dem Batterieladegerät. Stecken Sie jetzt das Netzanschlusskabel (Position 5 in der Übersicht) des Batterieladegerätes in die Steckdose. Jetzt leuchtet die grüne Kontrollleuchte „BETRIEB“ (Position 2 in der Übersicht) auf. Die Hintergrundbeleuchtung des Displays (Position 1 in der Übersicht) wird aktiviert. Im Display wir die Batteriespannung (Position 18 in der Übersicht) und das Symbol für die Betriebsanzeige (Position 19 in der Übersicht) angezeigt.

Achtung: Wenn die rote Kontrollleuchte „FEHLER“ (Position 4 in Übersicht) leuchtet, und im Display die Fehlermeldung „Er 1“ blinkt, sind die Ladekabel falsch angeschlossen. Entfernen Sie die Polzangen/Ringösen von den Batteriepolen, und schließen Sie sie korrekt an

6.5.1 Auswahl des Ladeprogramms

Um den Ladevorgang zu starten, drücken Sie den Auswahlschalter für das Ladeprogramm (Position 3 in der Übersicht) so oft, bis das von Ihnen gewünschte Ladeprogramm eingestellt ist. Wird kein Ladeprogramm eingestellt, wird der Ladevorgang nicht gestartet. Das zuletzt eingestellte Ladeprogramm wird gespeichert, und kann bei der nächsten Benutzung des Ladegerätes durch einmaliges Drücken des Auswahlschalters gestartet werden. Die Ladeprogramme werden in folgender Reihenfolge durchgeschaltet (siehe auch Bild 3 in der Übersicht):

1. 6 V – Modus

2. 6 V – Winter – Modus

3. 12 V - Motorrad – Modus

4. 12 V - Motorrad – Winter – Modus

5. 12 V – Auto – Modus

6. 12 V – Auto – Winter – Modus

Page 6

Nach dem Starten des Ladevorgangs kann das Ladeprogramm nicht mehr geändert werden. Soll mit einem anderem, als dem eingestellten Ladeprogramm, geladen werden, ziehen Sie den Netzstecker des Ladegerätes und trennen Sie die Batterie vom Ladegerät (siehe Abschnitt 6.6). Warten Sie ca. 10 Sekunden, bis das Display dunkel ist, und gehen Sie dann gemäß Abschnitt 6.5.1 vor und stellen Sie das korrekte Ladeprogramm ein. Abhängig vom Ladezustand der Batterie passt das Gerät den Ladestrom an, um die angeschlossene Batterie optimal zu laden. Nur während der Hauptladephase wird mit dem angegebenen maximalen Ladestrom geladen. Kurz bevor die volle Ladekapazität erreicht wird, wird mit geringerem Ladestrom gearbeitet. So wird die Batterie schonend und optimal bis zur vollen Kapazität geladen. Das im Display angezeigte, animierte Batteriesymbol (Position 17 in der Übersicht) zeigt an, dass die Batterie geladen wird.

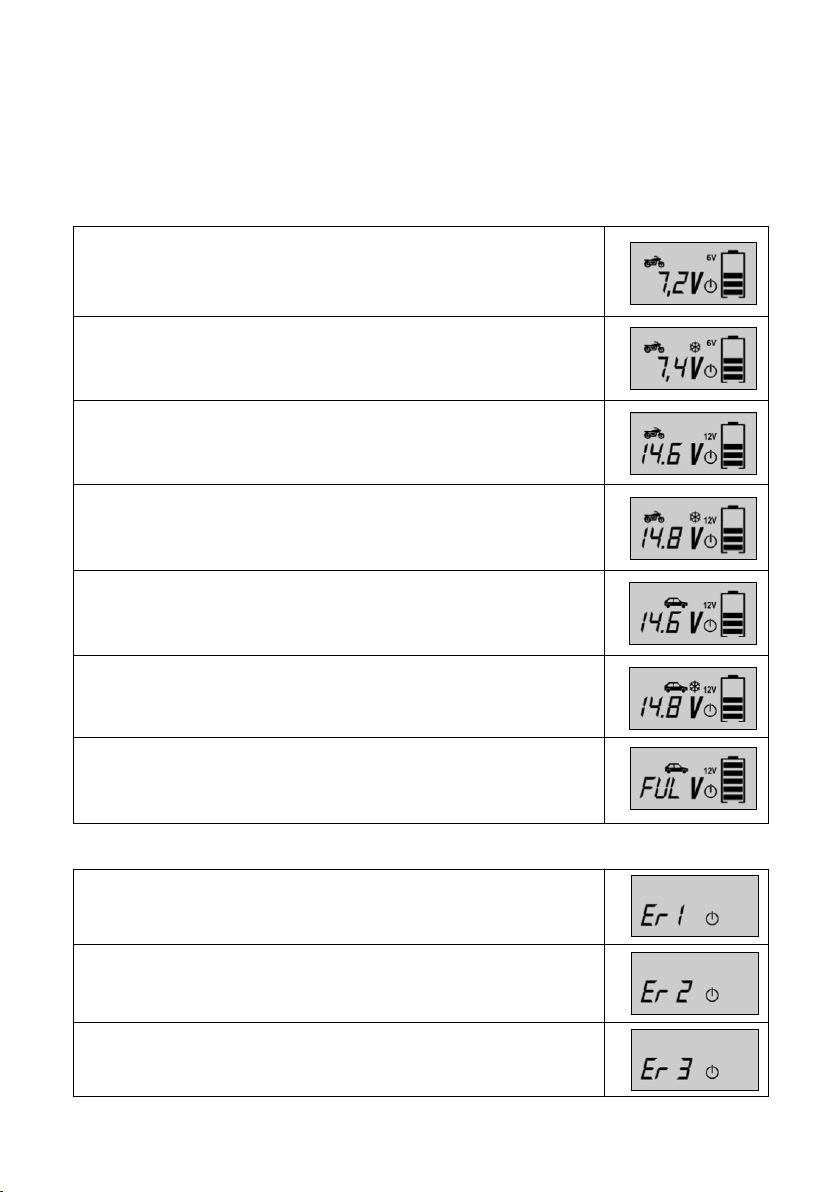

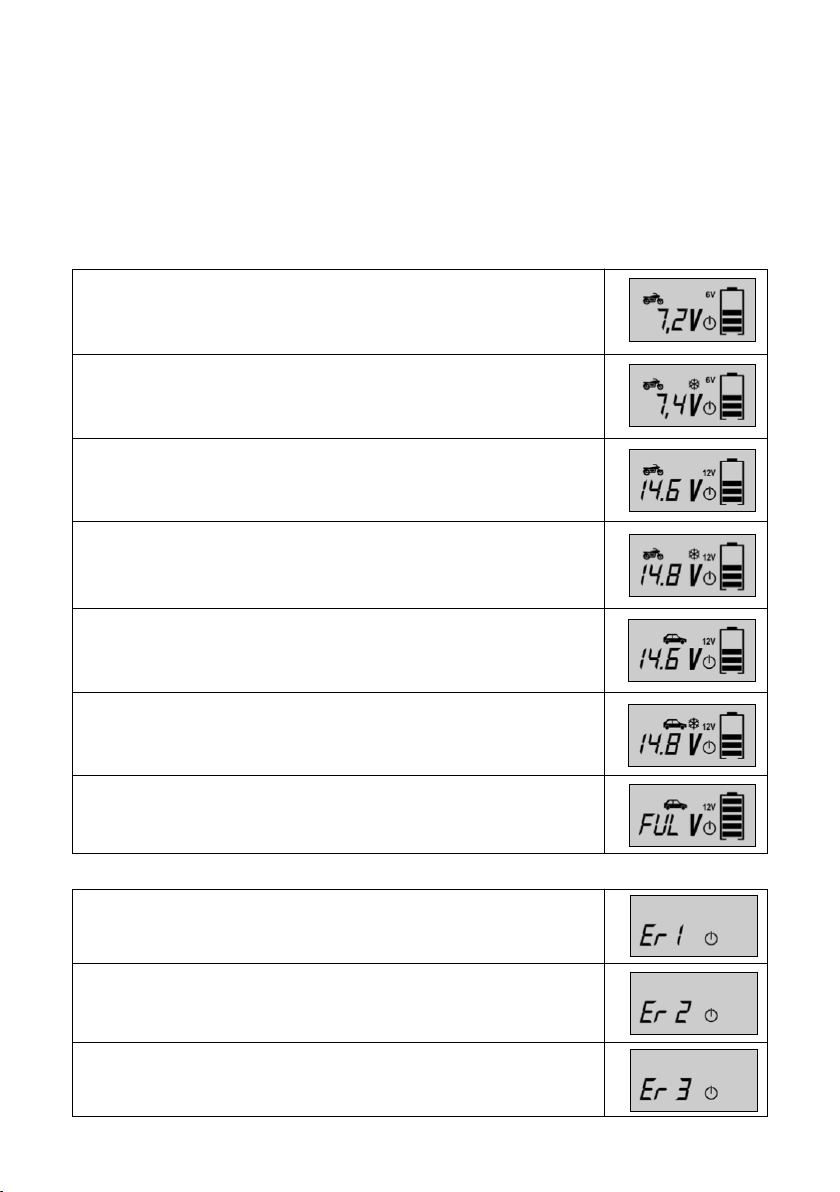

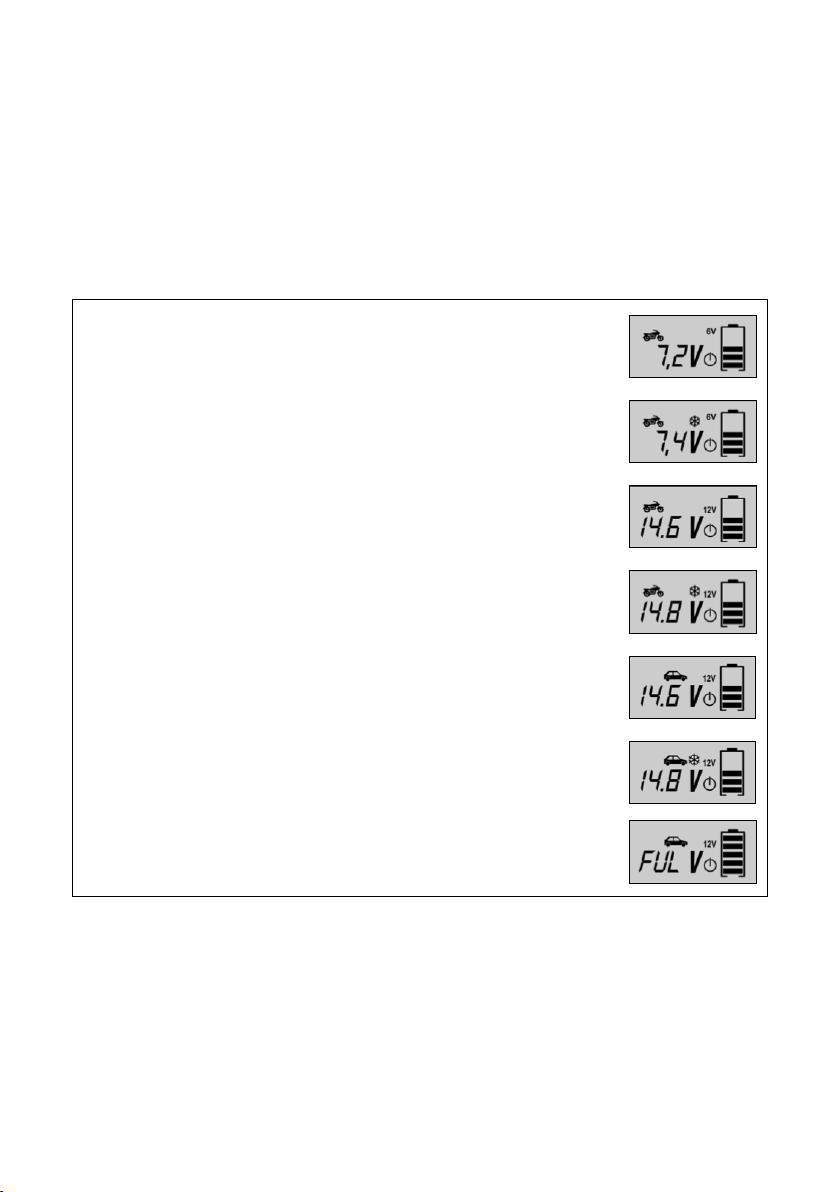

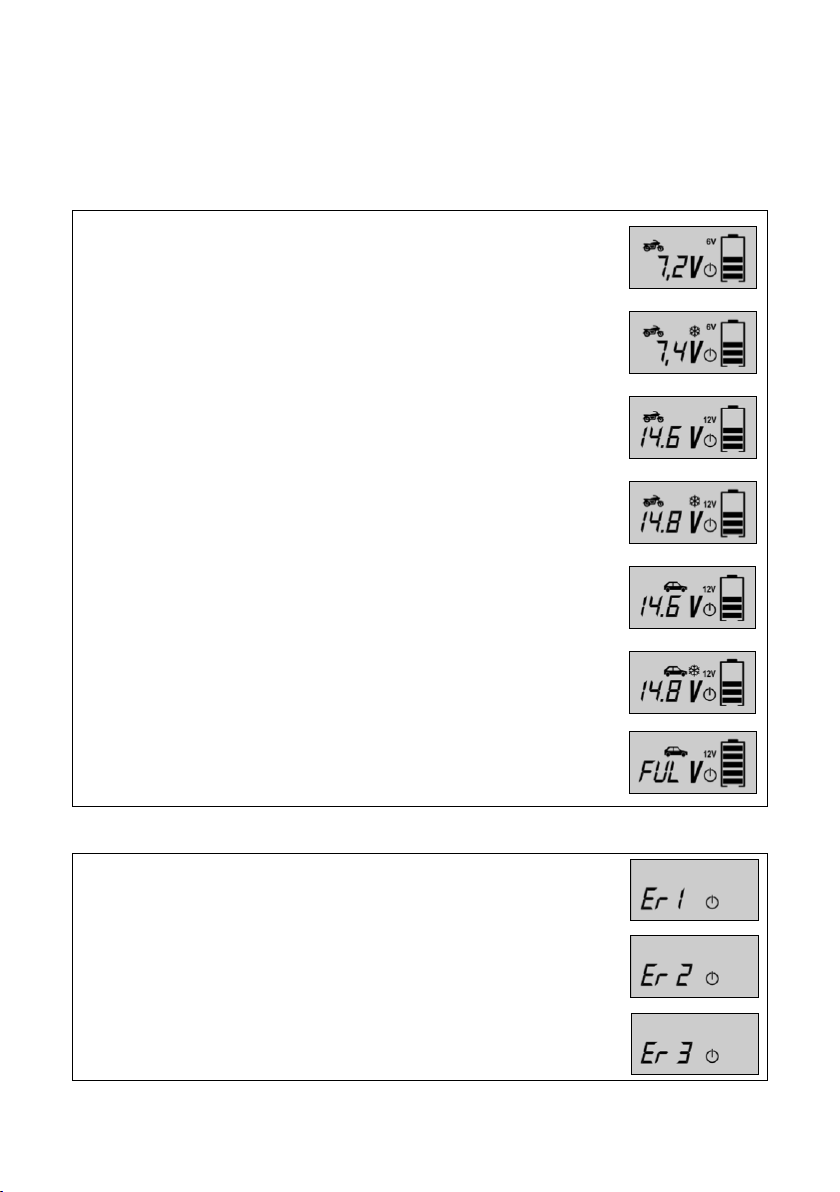

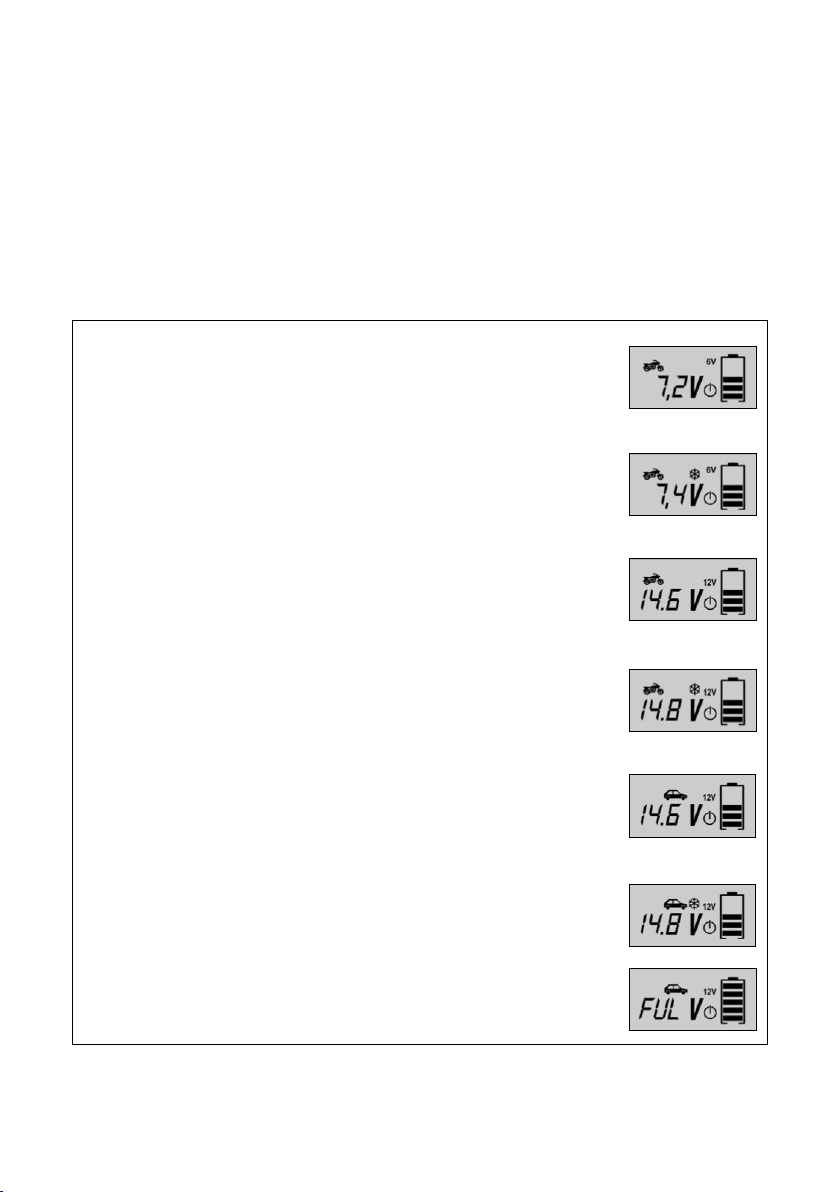

Mögliche Ladeprogramme

6-Volt-Modus

Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 5 A maximal Ladespannung: 7,2 V

6-Volt-Winter-Modus

Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 5 A maximal Ladespannung: 7,4 V

Motorrad-Modus

Ladeprogramm für 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 5 A maximal Ladespannung: 14,6 V

Motorrad-Winter-Modus

Ladeprogramm für 12 V Batterien von 1,2 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 5 A maximal Ladespannung: 14,8 V

Auto-Modus

Ladeprogramm 12 V Batterien von 14 Ah bis 180 Ah, Temperaturen über 0°C Ladestrom: 10 A maximal Ladespannung: 14,6 V

Auto-Winter-Modus

Ladeprogramm für 12V Batterien von 14 Ah bis 180 Ah, Temperaturen unter 0°C Ladestrom: 10 A maximal Ladespannung: 14,8 V

Batterieerhaltungslademodus

Sobald der Akku vollgeladen ist, wechselt das Batterieladegerät automatisch in den Batterieerhaltungslademodus. Dies wird im Display entsprechend angezeigt.

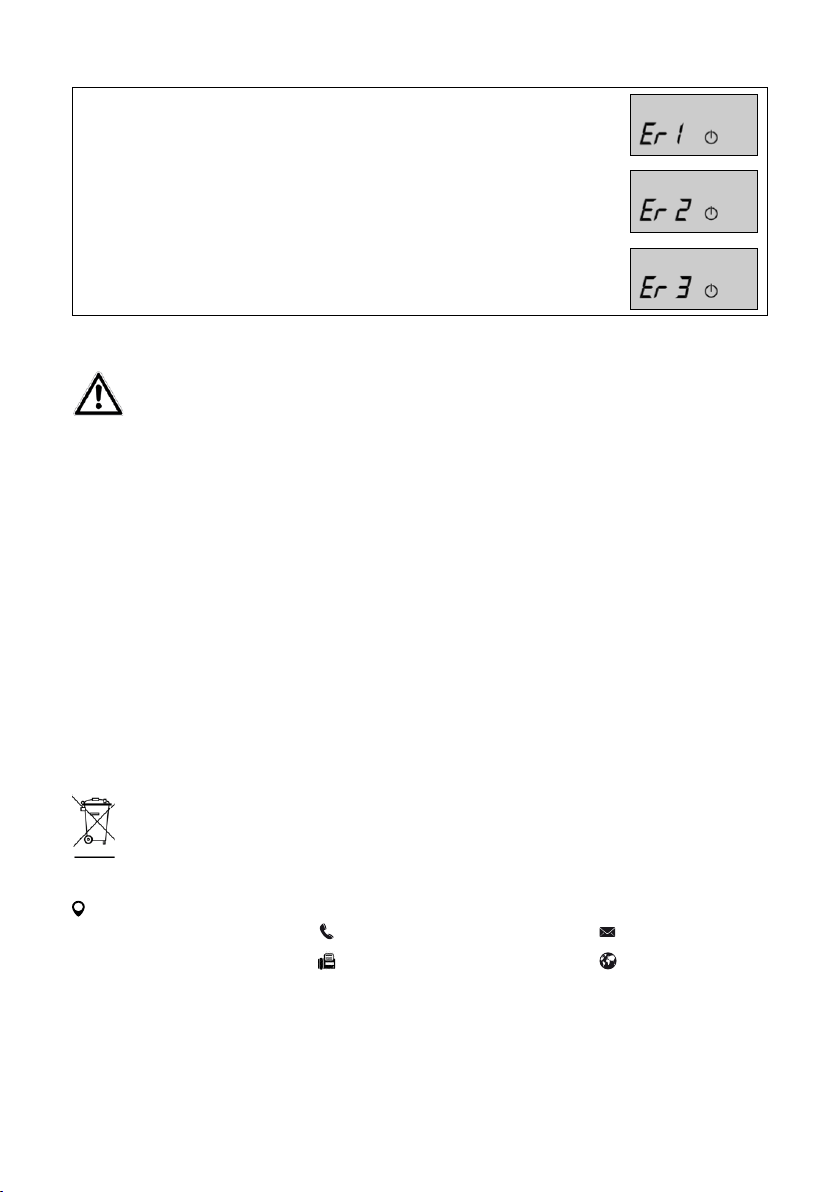

Fehlermeldungen

Keine Batterie angeschlossen, Batterie falsch angeschlossen, Batteriespannung passt nicht zum eingestellten Ladeprogramm. Schließen Sie die Batterie korrekt an, wählen Sie das passende Ladeprogramm

Die Batteriespannung beträgt 4 Minuten nach Start des Ladevorgangs weniger als 11 V, die Batterie wurde nach 24 Stunden Ladezeit nicht voll geladen, die Batteriespannung fällt 2 Minuten nach Ladeende unter 12 V. Die Batterie ist defekt.

Überhitzung des Ladegerätes. Ziehen Sie den Netzstecker, trennen Sie die Batterie vom Ladegerät und lassen Sie das Ladegerät abkühlen.

Page 7

6.6 Entfernen des Ladegeräts Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim

Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig.

Trennen Sie das Ladegerät vom Versorgungsnetz. Trennen Sie den Adapteranschluss des Ladekabels. Entfernen Sie die Polzangen von der Batterie, zuerst minus dann plus. Lassen Sie die Batterie abkühlen. Nur für oene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.

7. Wartung und Pege

7.1 Wartung

Das Batterieladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei.

7.2 Pege

Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäure- spritzer von den Polzangen, um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssigkeiten oder chemischen Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen. Wickeln Sie die Kabel ordentlich auf, bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

8. Hinweise zum Umweltschutz

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland

+49 (0)202 42 92 83 0 +49 (0) 202 42 92 83 – 160

[email protected] www.eal-vertrieb.com

Page 8

GB Microprocessor battery charger, 6 V / 12 V, 8 A Article No. 16622

Contents

1. Proper use of the product 8

2. Scope of delivery 8

3. Specications 9

4. Explanation of symbols 9

5. Safety precautions 9

6. Operating instructions 10

6.1 Overview 10

6.2 Using the adapter charging cable 10

6.3 Preparation 11

6.4 Connecting the battery charger 11

6.4.1 Connecting the adapter charging cable with pole callipers 11

6.4.2 Connecting the adapter charging cable with eyes 11

6.5 Charging the battery 11

6.5.1 Selecting the charging programme 11

6.6 Removing the charger 13

7. Maintenance and care 13

7.1 Maintenance 13

7.2 Care 13

8. Notes regarding environmental protection 13

9. Contact information 13

WARNING

Please check the contents of package for integrity and completeness prior to use!

1. Proper use of the product

The charger is suitable for charging open and a variety of closed, maintenance-free lead-acid batteries, for example:

• Wet batteries (WET), lead-acid batteries (uid electrolyte)

• Gel batteries (gel electrolyte)

• AGM batteries (electrolyte in breglass eece)

• Maintenance-free lead-acid batteries (MF) Other batteries may not be charged with this device. The charger may not be used as a starter aid. First charge the battery of your vehicle fully and remove the charger before starting the vehicle. The charger may not be used as a source of direct current or for other purposes. The battery charger is designed for use in dry and protected environments at temperatures of -5 °C to +40°C. This device is not designed to be used by children or persons with limited mental capabilities or without experience and/or lack of required specialist knowledge. Keep children away from the device. The device is not designated for commercial use. Use according to the intended purpose also includes the observance of all information in these operating instructions, particularly the observance of the safety notes. Any other utilisation is considered to be contrary to the intended purpose and may lead to material damages or personal injuries. EAL GmbH assumes no liability for damage resulting from improper use.

2. Scope of delivery

• 1x Battery charger • 1 x Operating instructions

• 1 x Adapter charging cable with pole callipers • 1 x Adapter charging cable with eyes

Read the operating instructions through carefully prior to initial use and observe all of the safety notes! Not observing such may lead to personal injury, damages to the device or your property! Store the original packaging, the receipt and these instructions so that they may be consulted at a later date! When passing on the product, please include these operating instructions as well.

Page 9

Devices with this

environment)

Corresponds to the

esetz)

3. Specications

Dimensions: 205 x 115 x 60 [mm] Weight: 0.670 kg Length of mains cable: 1.50 m Length of charging cable: 1.00 m + 0.50 m adapter charging cable Input: 220-240 V AC 50/60 Hz Output: 6 V mode: 7.2 V, 5 A 12 V mode Motorbike: 14.6 V, 5 A 12 V mode Car: 14.6 V, 10 A Battery capacity: 6 V: 1.2 – 120 Ah 12 V: 1.2 – 200 Ah Ambient temperature: -5 °C to +40 °C

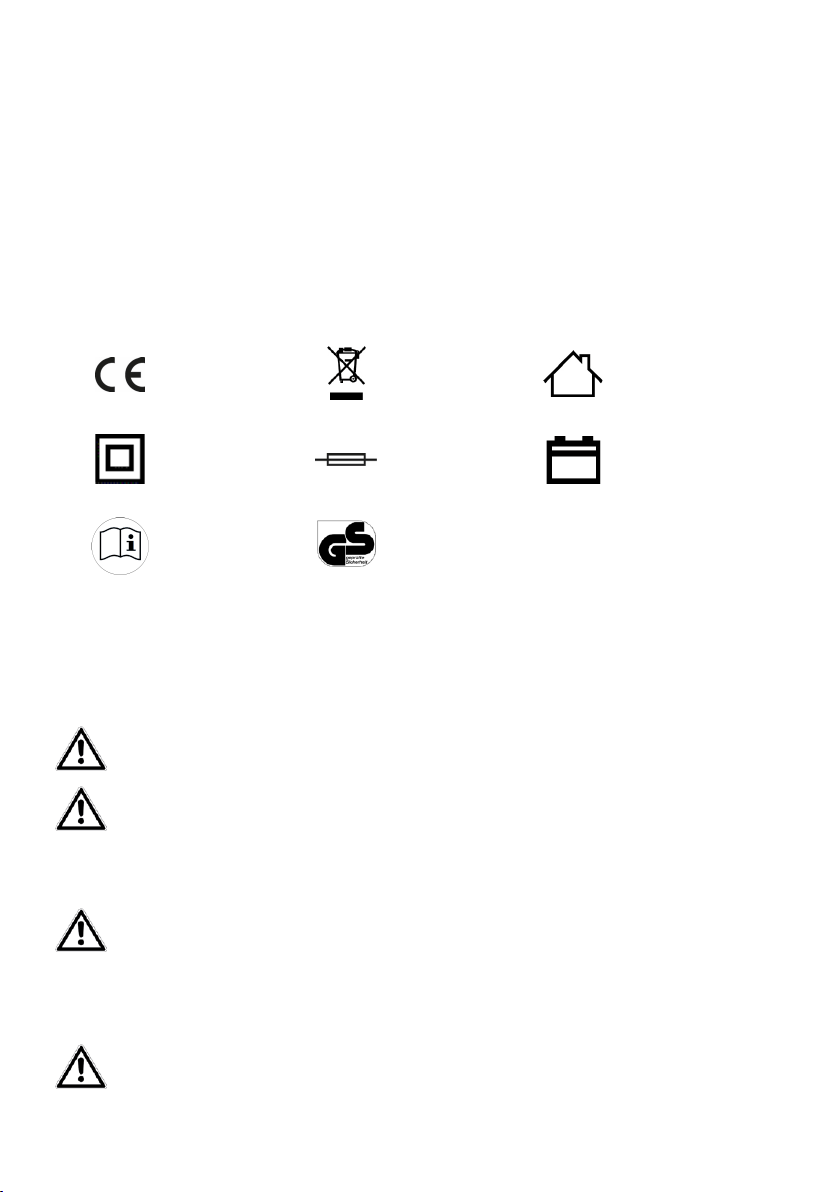

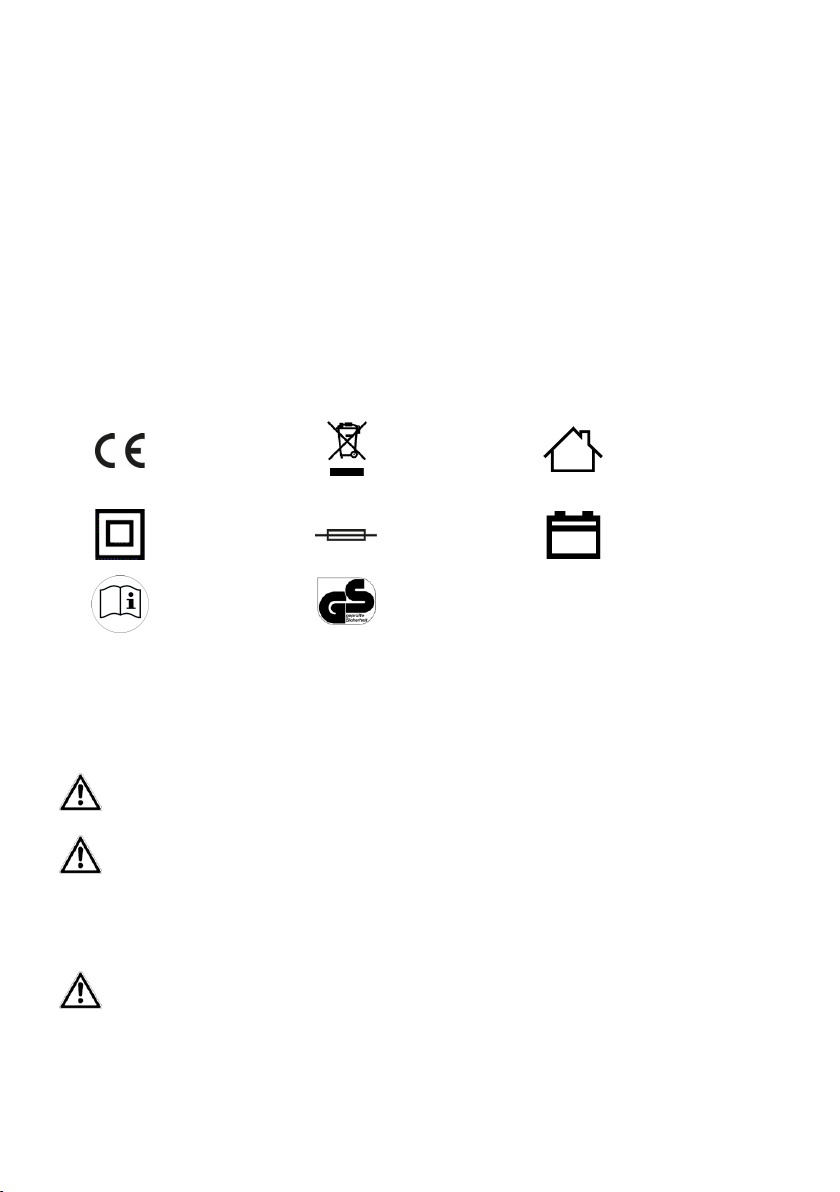

4. Explanation of symbols

Corresponds to EC directives

Insulated housing (protection class II).

Labelled electrical product may not be disposed of in the household waste

Fuse, here: Slow-burning,

1.6A

symbol may only be operated in the house (dry

Recommended battery capacity

5. Safety precautions

• Keep children away and do not allow children to operate this device!

• Only use this product as intended!

• Do not manipulate or disassemble the device!

• For your own safety, only use accessories and spare parts that are stated in these instructions or that are recommended by the manufacturer!

• The warning triangle labels all instructions important to safety. Always follow these otherwise you could injure yourself or damage the device.

• Do not smoke and do not ignite naked ames when working on the battery. There is a risk of explosion.

• Only connect the device to a power socket installed according to regulations. The voltage must correspond to the specication on the type plate of the device.

• Do not trap the power cable and protect it from sharp edges, damp, heat or oil. The power cable of the unit cannot be replaced. In the event that the cable is damaged, the unit must be disposed of.

• Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be defective. In this case, contact our technicians.

• Pull the plug when the device is not in use.

• Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation.

• Remove all plastic from the device before use.

• Place the mains cable in such a manner that it does not impede and that it cannot be unplugged accidentally.

• Disconnect the battery charger from the power supply after the charging process.

• Keep the charger in a place that cannot be accessed by children or unauthorised persons.

• Never operate the device in the vicinity of ammable materials or in an environment prone to explosion.

• Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive! Immediately and thoroughly wash o any splashed acid and consult a doctor, if necessary. If battery acid gets into the eyes, immediately rinse under running water for at least 10 minutes and consult a doctor.

Read the operating instructions

requirements of § 21 of the German Product Safety Law (Produktsicherheitsg

IP65

Protection class Spray water protected

Page 10

• Do not cover the charger, this may lead to overheating and result in damages. Never set the charger up for operation

on a surface that is insulating (e.g. polystyrene). There is a risk of heat built up!

• If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the parking break and

switch o the ignition. Cut the battery o from the on-board network of your vehicle. To do this, consult the manual for your vehicle, or ask your specialist workshop.

• This charger enables you to charge a battery without needing to disconnect it from the on-board network. If you wish

to make use of this option, make sure that your vehicle will not be damaged by this process. For this purpose, read the manual of your vehicle or ask your specialist workshop.

• To remove the battery charger, rst pull the plug out of the socket and observe the sequence for disconnection. This

prevents sparks from forming. Since charging generates a detonating gas, this is particularly important for the sake of your safety.

• Only hold the power cable at the power plug when disconnecting from the power socket.

• Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.

• Store these instructions carefully and, if necessary, pass them on to other users.

6. Operating instructions

Before using the device make sure that you have read the operating instructions for the battery and the vehicle and you have understood all of the safety precautions.

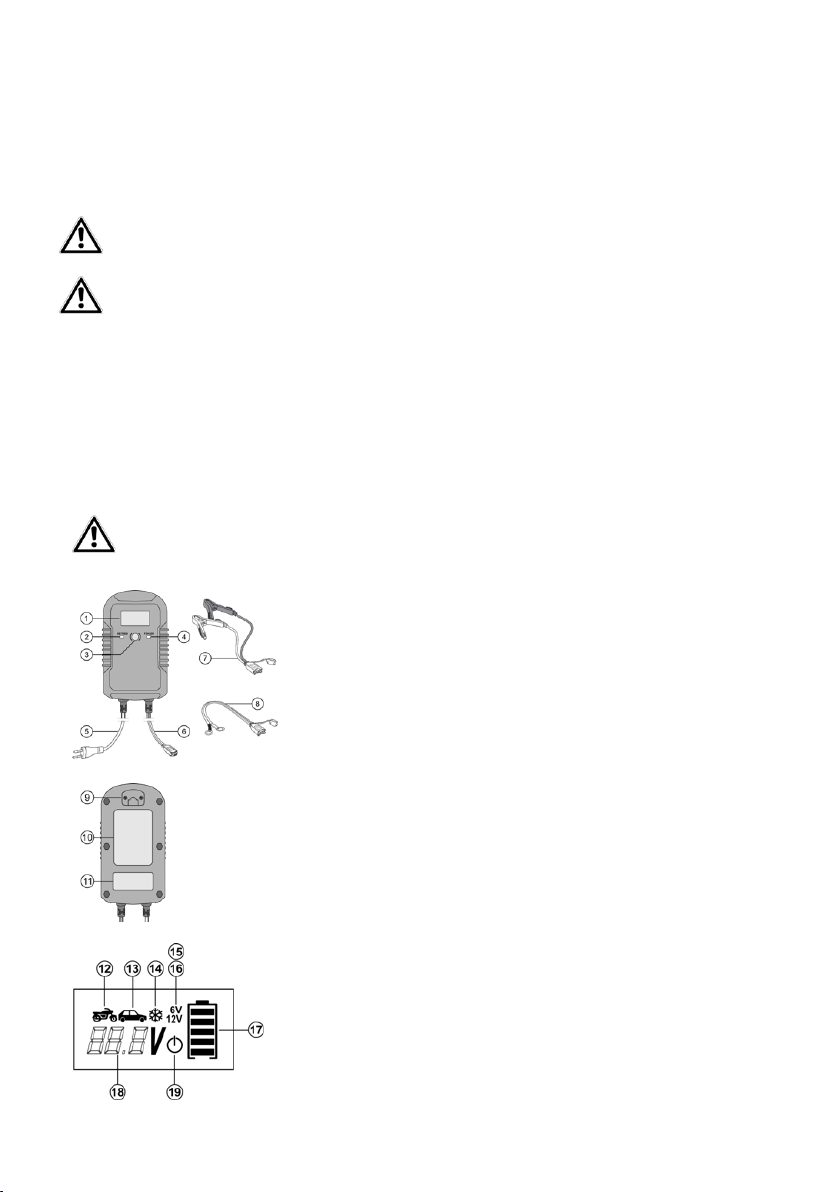

6.1 Overview

Figure 1: View of front

1 Display 2 Control lamp – Green - Operating 3 Selection switch for charging programme 4 Control lamp – Red - Error 5 Mains connection cable 6 Charging cable with adapter 7 Adapter charging cable with pole callipers 8 Adapter charging cable with eyes

9 Hanging option 10 Safety precautions 11 Type plate

Figure 2: View of rear

12 Motorbike mode, charging current 4 A 13 Car mode, charging current 8 A 14 Winter mode 15 6 V mode 16 12 V mode 17 Charge status display 18 Charge voltage display, error messages, maintenance charge 19 Operating display

Figure 3: Display

6.2 Using the adapter charging cable

The adapter charging cable with pole callipers (Position 7 in the overview) is used if you wish to connect the charger in the classic way to the poles of the battery. The adapter charging cable with eyes (Position 8 in the overview) is designed to remain rmly attached to a battery which is dicult to access. The charger can be conveniently connected using the adapter.

Page 11

6.3 Preparation

Clean the battery poles to remove dust and corrosion residue. Only for open batteries: Remove the plugs of the battery cells. Check the liquid level in the cells, consult the operating

instructions of your battery for more information. Replenish only sucient distilled water to ensure that the minimum lling level is achieved. The liquid will expand during the charging process and the battery may overow. Leave the cells of the battery open until the end of the charging process. In case of closed and maintenance-free batteries, please follow the instructions of the battery manufacturer to the letter.

6.4 Connecting the battery charger

6.4.1 Connecting the adapter charging cable with pole callipers Caution: Make sure that the charger is not connected to the power socket and that the adapter charging cable is not

connected to the battery charger.

Always connect the red plus cable (+) to the positive pole of the battery rst. Subsequently, connect the black minus cable (-) to the negative pole of the battery. If you charge the battery in situ, connect the black negative cable (-) to the car body (exposed part), far away from the battery, the carburettor and fuel lines. Always maintain this sequence.

6.4.2 Connecting the adapter charging cable with eyes

Caution: Make sure that the charger is not connected to the power socket and that the adapter charging cable is not connected

to the battery charger. Attach the eye of the red plus cable to the plus connection cable of your vehicle battery, e.g. the screws of the pole terminal.

Attach the eye of the black minus cable to the earth connection cable (minus cable) of your battery. Lay the cable so that it is free from bends and tensions. It may not be attached in the vicinity of hot or rotating parts of the motor. The connection plug may not get wet.

6.5 Charging the battery

Connect the adapter charging cable to the battery charger. Now connect the mains connection cable (Position 5 in the overview) of the battery charger to the power socket. Now, the green „OPERATION“ control lamp (Position 2 in the overview) lights up. The background illumination of the display (Position 1 in the overview) is activated. In the display, the battery voltage (Position 18 in the overview) and the symbol for the operating display (Position 19 in the overview) are shown.

Caution: If the red control lamp „ERROR“ (Position 4 in the overview) lights up, and the error message „Er 1“ ashes on the display, the charging cables have been connected incorrectly. Remove the pole callipers/eyes from the battery poles and connect them correctly.

6.5.1 Selecting the charging programme

To start the charging process, press the selection switch for the charging programme (Position 3 in the overview) until the charging programme you want is set. If no charging programme is set, the charging process will not start. The most recently set charging programme is saved and can simply be started by pressing the selection switch once the next time you use the charger. The charging programmes are switched in the following order (see also Figure 3 in the overview):

1. 6 V mode

2. 6 V winter mode

3. 12 V motorbike mode

4. 12 V motorbike winter mode

5. 12 V car mode

6. 12 V car winter mode

After starting the charging process, the charging programme can no longer be modied. If you wish to use a programme that diers from the one set, pull the plug of the charger and disconnect the battery from the charger (see section 6.6). Wait about 10 seconds until the display goes dark and then proceed according to section 6.5.1 and set the correct charging programme.

Page 12

Depending on the charging state of the battery, the device adapts the charging current in order to best charge the connected battery. The specied maximum charging current is only used during the main charging phase. Shortly before the full charging capacity is achieved, the device switches to a lower charging current. This ensures that the battery is gently and optimally charged to full capacity.

The animated battery symbol (Position 17 in the overview) as shown in the display indicates that the battery is being charged.

Possible charging programmes

6 Volt mode

Charging programme for 6 V batteries, 1.2 Ah to 120 Ah, temperatures above 0°C Charge current: 5 A maximum Charge voltage: 7,2 V

6 Volt winter mode

Charging programme for 6 V batteries, 1.2 Ah to 120 Ah, temperature below 0°C Charge current: 5 A maximum Charge voltage: 7,4 V

Motorbike mode

Charging programme for 12 V batteries from 1.2 Ah to 120 Ah, temperatures above 0°C Charge current: 5 A maximum Charge voltage: 14,6 V

Motorbike winter mode

Charging programme for 12 V batteries from 1.2 Ah to 120 Ah, temperatures below 0°C Charge current: 5 A maximum Charge voltage: 14,8 V

Car mode

Charging programme for 12 V batteries from 14 Ah to 200 Ah, temperatures above 0°C Charge current: 10 A maximum Charge voltage: 14,6 V

Car winter mode

Charging programme for 12V batteries from 14 Ah to 180 Ah, temperatures below 0°C Charge current: 10 A maximum Charge voltage: 14,8 V

Battery maintenance charge mode

As soon as the battery is fully charged, the charger switches automatically over to battery maintenance charge mode. This is indicated appropriately on the display.

Error messages

No battery connected, battery incorrectly connected, battery voltage does not match the set charging programme. Connect the battery correctly, select the appropriate charging programme.

The battery voltage 4 minutes after the start of charging is less than 11 V, the battery was not fully charged after 24 hours of charging time, the battery voltage drops 2 minutes after end of charging to below 12 V. The battery is defective.

Overheating of the charger. Pull the plug, disconnect the battery from the charger and allow the charger to cool down.

Page 13

6.6 Removing the charger Caution: First pull the plug out of the socket and observe the sequence for disconnection. This prevents sparks from

forming. Since charging generates a detonating gas, this is particularly important for the sake of your safety.

Disconnect the charger from the mains power supply. Separate the adapter connection of the charging cable. First disconnect the pole callipers from the battery, rst minus then plus. Allow the battery to cool down.

Only for open batteries: Fill the cells with distilled water up to the level specied by the battery manufacturer. Close the battery cells with the stoppers.

7. Maintenance and care

7.1 Maintenance

If used correctly, the device is maintenance-free.

7.2 Care

Clean the pole callipers every time the charging procedure is completed. Remove all splashed battery acid from the pole callipers to prevent corrosion. Clean the device carefully with a dry cloth. Do not use liquids or chemical cleaning agents. Never submerge the device in liquids. Never allow liquid to ow over the device. Before storing the device, roll up the cables properly using the designated hook in order to prevent damages to the cables and device. Store the device in a clean and dry place.

8. Notes regarding environmental protection

The packaging is made up of environmentally friendly materials which may be disposed of via your local recycling points. Do not put electrical devices into the household waste. Electronic and electrical devices must be collected separately and sent for environmentally friendly recycling. Contact your community or town administration for information regarding the disposal of electrics.

9. Contact information

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Germany

+49 (0)202 42 92 83 0 +49 (0) 202 42 92 83 – 160

[email protected] www.eal-vertrieb.com

Page 14

FR Appareil de recharge à micro-processeur 6 / 12 V 8 A N° d‘art. 16622

Sommaire

1. Domaine d‘application 14

2. Contenu de la fourniture 15

3. Spécications 15

4. Explication des symboles 15

5. Consignes de sécurité 15

6. Mode d‘emploi 16

6.1 Vue d‘ensemble 16

6.2 Raccordement du câble de recharge adaptateur 17

6.3 Préparation 17

6.4 Raccordement du chargeur de batterie 17

6.4.1 Raccordement du câble adaptateur avec pinces crocodile 17

6.4.2 Raccordement du câble de recharge adaptateur avec œillets à anneau 17

6.5 Chargement de la batterie 17

6.5.1 Choix du mode de chargement 17

6.6 Retirer l‘appareil de recharge 19

7. Entretien et nettoyage 19

7.1 Maintenance 19

7.2 Nettoyage 19

8. Remarques relatives à la protection de l‘environnement 19

9. Données de contact 19

AVERTISSEMENT

instructions dans un endroit sûr pour s‘y reporter ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également remettre ce mode d‘emploi. Avant la mise en service, veuillez contrôler si le contenu de l‘emballage n‘est pas endommager et vérier si toutes les pièces sont présentes !

1. Domaine d‘application

L‘appareil de recharge est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide fermées sans entretient, tels que :

• Batteries humides (WET), batteries plomb-acide (électrolyte liquide)

• Batteries gel (électrolytes en forme de gelée)

• Batterie AGM (électrolytes en vibre de verre)

• Batteries plomb-acide sans entretient (MF)

D‘autres batteries ne peuvent pas être rechargées avec cet appareil. L‘appareil de recharge ne peut pas être utilisé comme aide au démarrage. Chargez d‘abord complètement la batterie du véhicule et retirez l‘appareil de recharge avant de démarrer le véhicule. L‘appareil de recharge ne doit pas être utilisé comme source de courant électrique continu ou dans d‘autres buts. L‘appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures allant de -5 °C à +40 °C. Cet article n‘est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet article. L‘article n‘est pas destiné à une utilisation industrielle ou commerciale.

L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode d‘emploi, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou des blessures. EAL GmbH décline toute responsabilité pour les dommages résultant d‘une utilisation non conforme.

Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l‘appareil ou vos biens ! Veuillez conserver l‘emballage d‘origine, le bon d‘achat ainsi que les présentes

Page 15

Les appareils portant

(environnement sec)

Correspond aux

produit (ProdSG)

2. Contenu de la fourniture

• 1x Appareil de recharge • 1x Mode d‘emploi

• 1x câble adaptateur de chargement avec pinces crocodiles • 1xcâble adaptateur de chargement avec œillets

3. Spécications

Dimensions : 205 x 115 x 45 [mm] Poids : 0,670 kg Longueur du câble d‘alimentation : 1,50 m Longueur du câble de chargement : 1,00 m + câble adaptateur de chargement de 0,50 m Entrée : 220-240 V AC 50/60 Hz Sortie Mode 6 V : 7,2 V, 5 A Mode 12 V moto : 14,6 V, 5 A Mode 12 V auto : 14,6 V, 10 A Capacité de la batterie : 6 V : 1,2 - 120 Ah 12 V : 1,2 – 200 Ah Température ambiante : -5 °C à +40 °C

4. Explication des symboles

Correspond aux directives européennes

Boîtier avec isolation (classe de protection II).

Lire le mode d'emploi

Un produit électrique caractérisé ne peut pas être jeté aux ordures.

Fusible, ici: temporisé, 1.6A

exigences du § 21 de la sécurité et loi du

IP65

ce symbole ne peuvent être utilisés qu'à l'intérieur

Capacité de batterie conseillée

Classe de protection Protégé contre les jets d'eau

5. Consignes de sécurité

• Tenez les enfants à distance et ne les laissez pas utiliser cet appareil !

• N‘utilisez ce produit qu‘aux ns pour lesquelles il a été prévu !

• Ne manipulez ni démontez jamais l‘appareil !

• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d‘utilisation ou dont l‘utilisation est conseillée par le fabricant !

• Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout moment, sans quoi vous pourriez vous blesser ou l‘appareil pourrait être endommagé.

• Ne fumez pas ni n‘allumez de amme lorsque vous travaillez avec la batterie. Il y a risque d‘explosion.

• Ne connectez l‘appareil qu‘à une prise proprement installée. La tension doit correspondre à l‘indication sur la plaque synoptique de l‘appareil.

• Ne coincez pas les câbles de raccordement et protégez-les contre des arêtes vives, l‘humidité, la chaleur ou l‘huile. Le câble d‘alimentation ne peut pas être remplacé. En cas de dommages au câble, l‘appareil doit être mis à la ferraille.

• Ne mettez par l‘appareil en marche ou retirez immédiatement la che de contact s‘il est endommagé ou si vous suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.

• Retirez la che de contact lorsque l‘appareil n‘est pas utilisé.

• Tenez le matériel d‘emballage et notamment les lms et sachet plastiques éloignés des enfants. Il y a risque de suocation s‘ils jouent avec.

• Enlevez tous les lms de protection de l‘appareil avant de le mettre en service.

• Posez les câbles de raccordement de manière à ce qu‘ils ne vous gênent pas et à ce que personne ne puisse les tirer par mégarde.

• Débranchez l‘appareil de recharge de batterie de l‘alimentation après le processus de recharge.

• Entreposez l‘appareil de recharge dans un endroit hors d‘atteinte d‘enfants et de personnes non-autorisées.

Page 16

• N‘employez pas l‘appareil à proximité de matériel inammable ou dans un environnement explosible.

• Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L‘acide de batterie est corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d‘eau, consulter un médecin si besoin. Si de l‘acide de batterie parvient jusqu‘aux yeux, rincer immédiatement sous l‘eau pendant au moins 10 minutes et consulter un médecin.

• Ne recouvrez pas l‘appareil de recharge car cela pourrait provoquer une surchaue et conséquemment, un endommagement de l‘appareil. Ne mettez pas l‘appareil de recharge en marche sur un support isolant (par exemple, du polystyrène) - Risque de surchaue !

• Si vous souhaitez recharger la batterie de votre véhicule à l‘état monté, assurez d‘abord votre véhicule, tirez le frein à main et coupez l‘allumage. Déconnectez tout d‘abord la batterie du réseau de bord de votre véhicule. Veuillez lire à cet eet le manuel de votre véhicule ou adressez-vous à votre garagiste.

• Cet appareil de recharge ore la possibilité de charger la batterie sans la déconnecter au réseau de bord. Si vous souhaitez employer cette possibilité, assurez-vous que votre véhicule ne subisse aucun dommage. Veuillez lire à cet eet le manuel de votre véhicule ou adressez-vous à votre garagiste.

• Pour débrancher l‘appareil de recharge, retirez d‘abord la che de contact de la prise et observez la procédure de branchement. Vous évitez ainsi la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car un mélange d‘hydrogène et d‘oxygène très explosif peut se former lors du chargement.

• Tirez le câble d‘alimentation lorsque vous le débranchez de la che de contact.

• Ne placez jamais l‘appareil à proximité de feu, de chaleur et à des températures supérieures à +40°C pendant une période prolongée !

• Conservez ce mode d‘emploi et transmettez-le aux futurs utilisateurs.

6. Mode d‘emploi

Avant l‘utilisation de l‘appareil, assurez-vous d‘avoir lu la notice d‘utilisation de la batterie ainsi que du véhicule et de comprendre les consignes de sécurité.

6.1 Vue d‘ensemble

1 Display 2 Lampe de contrôle - verte - fonctionnement 3 Sélecteur du programme de chargement 4 Lampe de contrôle - rouge - erreur 5 Cordon de secteur 6 Câble de chargement avec adaptateur 7 Adaptateur de câble de recharge avec pinces crocodile 8 Adaptateur de câble de recharge avec œillets à anneau

Illustration 1 : Vue avant

9 Possibilité de suspension 10 Consignes de sécurité 11 Plaque synoptique

Illustration 2 : Vue arrière

12 Mode moto, courant de charge 4 A 13 Mode auto, courant de charge 8 A 14 Mode hiver 15 Mode 6 V 16 Mode 12 V 17 Indicateur d‘état de charge 18 Indicateur d‘état de charge, rapports d‘erreur, charge d‘entretien

Illustration 3 : Display

19 Indicateur de fonctionnement

Page 17

6.2 Raccordement du câble de recharge adaptateur

Le câble de chargement adaptateur avec pinces crocodile (position 7 dans l‘aperçu) est à utiliser lorsque vous connectez l‘appareil de recharge aux pôles de la batterie de façon classique. Le câble de chargement adaptateur avec œillets à anneau (position 8 dans l‘aperçu) est prévu pour rester branché à une batterie dicilement accessible. L‘appareil de recharge peut ensuite être facilement branché avec l‘adaptateur.

6.3 Préparation

Nettoyez les pôles de la batterie de poussière et de débris de corrosion.

Seulement pour batterie ouverte : Retirez le capuchon de protection des cellules de la batterie. Contrôlez le niveau du liquide dans les cellules, consultez pour cela le mode d‘emploi de votre batterie. Remplissez d‘eau distillée jusqu‘à ce que le niveau de remplissage minimum soit atteint. Pendant le processus de charge, le liquide se répand et la batterie peut déborder. Laissez les cellules de la batterie ouverte jusqu‘à la n du processus de recharge. Pour les batteries fermées et sans entretien, veuillez respecter le mode d‘emploi du fabricant de la batterie.

6.4 Raccordement du chargeur de batterie

6.4.1 Raccordement du câble adaptateur avec pinces crocodile Attention : Assurez-vous que l‘appareil de recharge ne soit pas branché dans la prise et que le câble de recharge

adaptateur ne soit pas lié à l‘appareil de recharge de la batterie.

Raccordez en premier le câble plus (+) rouge du chargeur sur le pôle plus de la batterie. Raccordez ensuite le câble moins (-) noir sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu‘elle est installée, le câble moins (-) noir doit être connecté à la carrosserie (endroit brillant) et ce, susamment loin de la batterie, du carburateur et des conduites à carburant. Respectez impérativement cette suite opérationnelle.

6.4.2 Raccordement du câble de recharge adaptateur avec œillets à anneau Attention : Assurez-vous que l‘appareil de recharge ne soit pas branché dans la prise et que le câble de recharge

adaptateur ne soit pas lié à l‘appareil de recharge de la batterie.

Fixez l‘œillet à anneau du câble plus au câble de raccordement de la batterie de votre véhicule, par exemple aux vis de la pince de polarité. Fixez l‘œillet à anneau du câble moins noir au câble de raccordement de la masse (câble moins) de votre batterie. Posez le câble de chargement sans qu‘il soit tendu ou plié. Il ne peut pas être branché à proximité de pièces chaudes ou mobiles du moteur. La che de raccordement ne peut pas être mouillée.

6.5 Chargement de la batterie

Branchez le câble de chargement adaptateur avec l‘appareil de recharge. Placez maintenant le cordon de secteur (position 5 dans l‘aperçu) de l‘appareil de recharge de la batterie dans la prise. La lampe de contrôle verte « FONCTIONNEMENT » (position 2 dans l‘aperçu) s‘illumine. L‘éclairage du fond de l‘écran (position 1 dans l‘aperçu) est allumé. La tension de la batterie (position 18 dans l‘aperçu) ainsi que le symbole d‘indicateur de fonctionnement (position 19 dans l‘aperçu) apparaissent sur l‘écran.

Attention : Lorsque la lampe de contrôle « ERREUR » (position 4 dans l‘aperçu) s‘illumine et que le rapport d‘erreur sur l‘écran ache « Er 1 » en clignotant, cela signie que le câble de recharge est mal connecté. Retirez les pinces crocodile des pôles de batterie et branchez-les correctement.

6.5.1 Choix du mode de chargement

An de commencer l‘opération de chargement, appuyez sur le sélecteur de mode de chargement (position 3 dans l’aperçu) jusqu‘à ce que le mode de chargement souhaité soit sélectionné. Si aucun mode de chargement n‘est sélectionné, l‘opération de chargement ne démarre pas. Le dernier programme de chargement sélectionné est sauvegardé et peut démarrer lors de la prochaine utilisation de l‘appareil de recharge en appuyant une fois sur le sélecteur. Les programmes de chargement apparaissent dans l‘ordre suivant (voir aussi illustration 3 dans l‘aperçu) :

1. Mode 6 V

2. Mode hiver 6 V

3. Mode moto 12 V

4. Mode hiver moto 12 V

5. Mode auto 12 V

6. Mode hiver auto 12 V

Page 18

Après le commencement du processus de charge, le programme de charge ne peut plus être changé. Si vous souhaitez procéder à une recharge avec un autre programme que celui sélectionné, retirez la che de contact de l‘appareil de recharge et retirez la batterie de l‘appareil de recharge (voir paragraphe 6.6). Attendez env. 10 secondes jusqu‘à ce que l‘écran s‘assombrisse, procédez ensuite comme indiqué dans le paragraphe 6.5.1 et sélectionnez le bon programme de chargement.

Le chargeur adapte le courant de chargement à l‘état de chargement de la batterie et assure ainsi un chargement optimal de la batterie raccordée. Le courant de charge maximal indiqué n‘est appliqué que lors de la phase de chargement principale. Un courant de charge limité est appliqué lorsque la batterie est presque complètement chargée. Ainsi, la batterie est chargée de manière optimale et en douceur jusqu‘à ce que la capacité maximale soit atteinte.

Possibles programmes de chargement

Mode 6 Volts

Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°C Courant de charge : 5 A maximum Tension de charge : 7,2 V

Mode hiver 6 Volts

Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 120 Ah, températures inférieures à 0°C Courant de charge : 5 A maximum Tension de charge : 7,4 V

Mode moto

Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures supérieures à 0°C Courant de charge : 5 A maximum Tension de charge : 14,6 V

Mode moto hiver

Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 120 Ah, températures inférieures à 0°C Courant de charge : 5 A maximum Tension de charge : 14,8 V

Mode voiture

Programme de chargement pour batteries 12 V de 14 Ah jusqu'à 180Ah, températures supérieures à 0°C Courant de charge : 10 A maximum Tension de charge : 14,6 V

Mode auto hiver

Mode auto hiver Programme de chargement pour batteries 12V de 14 Ah jusqu'à 180Ah, températures inférieures à 0°C Courant de charge : 10 A maximum Tension de charge : 14,8 V

Mode de conservation de charge de la batterie

Dès que la batterie est complètement chargée, l'appareil de recharge passe automatiquement en mode de conservation de charge de la batterie. Cela apparait sur l'achage.

Page 19

Messages d‘erreur

Aucune batterie branchée, batterie mal branchée, tension de batterie ne convient pas au programme de chargement sélectionné. Branchez la batterie correctement, sélectionnez le bon programme de chargement

4 minutes après le démarrage du processus de chargement, la tension de batterie s'élève à moins de 11 V, 24 heures après le temps de chargement, la batterie n'est pas complètement chargée, 2 minutes après la n du chargement, la tension de batterie tombe en-dessous de 12 V. La batterie est défectueuse.

Surchaue de l'appareil de recharge. Retirez la che, retirez la batterie de l'appareil de recharge et laissez l'appareil de recharge refroidir.

6.6 Retirer l‘appareil de recharge Attention : Retirez d‘abord la che de contact de la prise et observez la procédure de branchement. Vous évitez

ainsi la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car un mélange d‘hydrogène et d‘oxygène très explosif peut se former lors du chargement. Séparez l‘appareil de recharge du réseau d‘alimentation.

Séparez le raccord adaptateur du câble de chargement. Éloignez les pinces crocodiles de la batterie, en commençant par la borne négative puis la positive. Laissez refroidir la batterie.

Seulement pour batterie ouverte : Remplissez les cellules d‘eau distillée jusqu‘au niveau de remplissage décrit par le fabricant de la batterie. Refermez les batteries de cellule en plaçant les bouchons de fermeture.

7. Entretien et nettoyage

7.1 Maintenance

L‘appareil de recharge n‘exige pas d‘entretien lorsqu‘elle est utilisée de manière conforme.

7.2 Nettoyage

Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d‘acide de batterie sur les pinces an d‘éviter la corrosion. Nettoyez l‘appareil avec précaution à l‘aide d‘un chion sec. N‘utilisez aucun produit nettoyant liquide ou chimique. N‘immergez jamais l‘appareil dans un liquide. Ne laissez jamais de liquide entrer dans l‘appareil. Rembobinez le câble convenablement avant de ranger l‘appareil an d‘éviter des dommages aux câbles et à l‘appareil. Conservez l‘appareil dans un endroit sec et propre.

8. Remarques relatives à la protection de l‘environnement

L‘emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de recyclages locaux. Ne jetez pas d‘appareils électroniques aux ordures ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d‘élimination d‘appareils électroniques usagés auprès de votre administration communale ou municipale.

9. Données de contact

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Allemagne

+49 (0)202 42 92 83 0 +49 (0) 202 42 92 83 – 160

[email protected] www.eal-vertrieb.com

Page 20

NL Microprocessor-acculader 6 / 12 V 8 A N° d‘art. 16622

Inhoud

1. Reglementair gebruik 20

2. Leveringsomvang 21

3. Specicaties 21

4. Veiligheidsinstructies 21

5. Uitleg bij de symbolen 22

6. Gebruiksaanwijzing 22

6.1 Overzicht 22

6.2 Gebruik van de adapter-laadkabel 23

6.3 Voorbereiding 23

6.4 De acculader aansluiten 23

6.4.1 De adapter-laadkabel met de pooltangen aansluiten 23

6.4.2 De adapter-laadkabel met de ringogen aansluiten 23

6.5 De accu opladen 23

6.5.1 Het laadprogramma selecteren 23

6.6 De oplader verwijderen 25

7. Onderhoud en verzorging 25

7.1 Onderhoud 25

7.2 Verzorging 25

8. Informatie over de bescherming van het milieu 25

9. Contactinformatie 25

WAARSCHUWING

kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens deze handleiding door. Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product gaat gebruiken!

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te

1. Reglementair gebruik

De oplader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu’s, zoals:

• natte accu’s (WET), loodzuuraccu’s (vloeibaar-elektrolyt)

• gelaccu’s (geleitype elektrolyt)

• AGM-accu’s (elektrolyt in glasvezelvlies)

• onderhoudsvrije loodzuuraccu’s (MF) Andere accu’s mogen niet met dit apparaat worden opgeladen. De oplader mag niet als starthulpmiddel worden gebruikt. Laad eerst de accu van het voertuig volledig op en verwijder de oplader voordat u het voertuig start. De oplader mag niet worden gebruikt als gelijkstroombron of voor andere doelen. De acculader is ontworpen om te worden gebruikt in een droge en veilige omgeving bij temperaturen van -5 °C tot +40 °C.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik. Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming

van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

Page 21

2. Leveringsomvang

• 1 x acculader • 1 x Gebruiksaanwijzing

• 1 x comfort-laadkabel met pooltangen • 1 x comfort-laadkabel met ringogen

3. Specicaties

Afmetingen (L x B x H): 205 x 115 x 60 [mm] Gewicht: 0,670 kg Lengte stroomkabel: 1,50 m Lengte laadkabel: 1,00 m + 0,50 m adapter-laadkabel Ingang: 220-240 V AC 50/60 Hz Uitgang: 6 V mode: 7.2 V, 5 A 12 V motoretsmodus: 14.6 V, 5 A 12 V automodus: 14.6 V 10 A Accucapaciteit: 6 V: 1.2 – 120 Ah 12 V: 1.2 – 200 Ah Omgevingstemperatuur: -5 °C tot +40 °C

4. Veiligheidsinstructies

• Houd dit product buiten het bereik van kinderen en laat ze het product niet bedienen!

• Gebruik dit product uitsluitend voor het beoogde doel!

• Manipuleer of demonteer het product niet!

• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden veroorzaakt.

• Rook niet en ontsteek geen open vuur als u aan de accu werkt. Er bestaat dan explosiegevaar.

• Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.

• Zorg dat het netsnoer niet beklemd raakt en bescherm het tegen scherpe randen, vocht, hitte of olie. Het netsnoer kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot worden verwerkt.

• Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.

• Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt.

• Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat gevaar voor verstikking.

• Verwijder alle beschermingsfolie van het apparaat voordat u het in gebruik neemt.

• Leg het netsnoer zodanig neer dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken.

• Ontkoppel de acculader van de stroomvoorziening na het opladen.

• Bewaar de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats.

• Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met explosiegevaar.

• Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend! Eventuele zuurspatten onmiddellijk grondig met veel water afspoelen, eventueel een arts raadplegen. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen.

• Dek de oplader niet af omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de oplader tijdens de werking niet op een isolerende onderlaag (zoals styropor) – gevaar van hittestuwing!

• Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontsteking uit. Koppel de accu los van de elektrische installatie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.

• Met deze acculader kunt u de accu opladen zonder deze van het boordnet te ontkoppelen. Als u van deze optie gebruik wilt maken, controleer dan eerst of uw voertuig hiervan geen schade kan ondervinden. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.

• Pak het netsnoer uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt.

• Trek om de acculader te verwijderen eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas

Page 22

Een

afgevoerd

Behuizing met

II).

Komt overeen met

(ProdSG)

ontstaat, is dit zeer belangrijk voor uw veiligheid.

• Plaats de oplader niet in de nabijheid van vuur, hitte en stel hem niet langdurig bloot aan temperaturen boven +40 °C!

• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. Uitleg bij de symbolen

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Komt overeen met de EG-richtlijnen

dienovereenkomstig gemarkeerd elektrisch product mag niet als afval via het huisvuil worden

randaarde (beveiligingsklasse

Gebruiksaanwijzing lezen

Zekering, hier: traag, 1,6 A

de eisen van § 21 van de wet inzake de productveiligheid

IP65

Aanbevolen capaciteit van de accu's:

Beveiligingsklasse beveiligd tegen waterstraal

6. Gebruiksaanwijzing

Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, de gebruiksaanwijzing van de accu en het voertuig hebt gelezen en alle veiligheidsinstructies hebt begrepen.

6.1 Overzicht

1 Display 2 Controlelampje – groen - apparaat in werking 3 Keuzeschakelaar voor laadprogramma 4 Controlelampje – rood - fout 5 Stroomkabel 6 Laadkabel met adapter 7 Adapter-laadkabel met pooltangen 8 Adapter-laadkabel met ringogen

Afbeelding 1: voorzijde

9 Ophangmogelijkheid 10 Veiligheidsvoorschriften 11 Typeplaatje

Afbeelding 2: achterzijde

Afbeelding 3: Display

12 Motoretsmodus, laadstroom 4 A 13 Automodus, laadstroom 8 A 14 Wintermodus 15 6 V-modus 16 12 V-modus 17 Laadtoestandsindicator 18 Laadspanningsindicator, foutmeldingen, onderhoudslading 19 Bedrijfsindicator

Page 23

6.2 Gebruik van de adapter-laadkabel

Met de adapter-laadkabel met pooltangen (positie 7 in het overzicht) sluit u de oplader op de klassieke manier op de accupolen aan. De adapter-laadkabel met de ringogen (positie 8 in het overzicht) is bedoeld voor een vaste aansluiting op een moeilijk bereikbare accu. De oplader kan dan gemakkelijk met de adapter worden aangesloten.

6.3 Voorbereiding

Reinig de accupolen van stof en corrosieresten. Uitsluitend voor open accu’s: Verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de cellen,

raadpleeg hiervoor de handleiding van uw accu. Vul gedestilleerd water bij tot het minimale vulpeil bereikt is, niet méér. De vloeistof zet uit tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu open tot het opladen is voltooid.

Volg bij gesloten en onderhoudsvrije accu’s de aanwijzingen van de accufabrikant heel nauwkeurig op.

6.4 De acculader aansluiten

6.4.1 De adapter-laadkabel met de pooltangen aansluiten Let op: Zorg ervoor dat de oplader niet is aangesloten op het stopcontact en de adapter-laadkabel niet is

aangesloten op de acculader.

Sluit altijd eerst de rode pluskabel (+) van de oplader op de pluspool van de accu aan. Sluit daarna de zwarte massakabel (-) op de minpool van de accu aan. Als u de accu in ingebouwde staat oplaadt, sluit u de zwarte minkabel (-) op de carrosserie (blank gedeelte) aan, zover mogelijk uit de buurt van de accu, carburateur en brandstoeidingen. Houd altijd deze volgorde aan.

6.4.2 De adapter-laadkabel met de ringogen aansluiten Let op: Zorg ervoor dat de oplader niet is aangesloten op het stopcontact en de adapter-laadkabel niet is aangesloten

op de acculader.

Bevestig het ringoog van de rode pluskabel op de plusaansluiting van de accu van uw voertuig, bijvoorbeeld de schroef van de poolklem. Het ringoog van de zwarte minkabel bevestigt u aan de massa-aansluiting van uw accu. Leg de laadkabel zonder knikken of trekspanning aan. Deze mag niet in de buurt van hete of draaiende delen van de motor worden gemonteerd. De aansluitstekker mag niet nat worden.

6.5 De accu opladen

Sluit de adapter-laadkabel aan op de oplader. Steek nu het netsnoer (positie 5 in het overzicht) van de oplader in het stopcontact. Het groene controlelampje „BEDRIJF“ (positie 2 in het overzicht) gaat branden. De achtergrondverlichting van het display (positie 1 in het overzicht) wordt geactiveerd. In het display wordt de accuspanning (positie 18 in het overzicht) en het symbool voor de bedrijfsindicator (positie 19 in het overzicht) weergegeven.

Let op: Als het rode controlelampje ‚FOUT‘ (positie 4 in het overzicht) brandt en in het display de foutmelding ‚Er 1‘ knippert, zijn de laadkabels verkeerd om aangesloten. Verwijder de pooltangen/ringogen van de accupolen en sluit ze correct aan.

6.5.1 Het laadprogramma selecteren

Om het laadproces te starten, drukt u herhaald op de keuzeschakelaar voor het laadprogramma (positie 3 in het overzicht) totdat het gewenste laadprogramma is ingesteld. Als geen laadprogramma wordt ingesteld, wordt het laadproces niet gestart. Het laatst ingestelde laadprogramma wordt opgeslagen en kan bij volgend gebruik van de acculader worden gestart door een keer op de keuzeschakelaar te drukken. De laadprogramma‘s worden in de volgende volgorde doorgeschakeld (zie ook Afbeelding 3 in het overzicht):

1. 6 V-modus

2. 6 V-wintermodus

3. 12 V-motoretsmodus

4. 12 V-motorets-wintermodus

5. 12 V-automodus

6. 12 V-auto-wintermodus

Na het starten van het laadproces kan het laadprogramma niet meer worden gewijzigd. Als u met een ander dan het ingestelde laadprogramma wilt laden, trekt u de netstekker van de acculader uit het stopcontact en ontkoppelt u de acculader van de accu (zie paragraaf 6.6). Wacht ca. 10 seconden totdat het display donker is, volg dan de stappen van paragraaf 6.5.1 en stel het correcte laadprogramma in.

Page 24

Afhankelijk van de laadtoestand van de accu past het apparaat de laadstroom aan, teneinde de aangesloten accu optimaal op te laden. Uitsluitend tijdens de hoofdlaadfase wordt geladen met de aangegeven maximale laadstroom. Vlak voordat de maximale laadcapaciteit wordt bereikt, wordt gewerkt met een lagere laadstroom. Zo wordt de accu rustig en optimaal tot aan de maximale capaciteit opgeladen. Het in het display weergegeven, geanimeerde accusymbool (positie 17 in het overzicht) geeft aan dat de accu wordt opgeladen.

Mogelijke laadprogramma‘s

6 Volt-modus

Laadprogramma voor 6 V-accu's, 1,2 Ah tot 120 Ah, temperaturen boven 0°C Laadstroom: 5 A max. Laadspanning: 7,2 V

6 Volt-wintermodus

Laadprogramma voor 6 V-accu's, 1,2 Ah tot 120 Ah, temperaturen onder 0°C Laadstroom: 5 A max. Laadspanning: 7,4 V

Motoretsmodus

Laadprogramma voor 12 V-accu's, 1,2 Ah tot 120 Ah, temperaturen boven 0°C Laadstroom: 5 A max. Laadspanning: 14,6 V

Motorets-wintermodus

Laadprogramma voor 12 V-accu's, 1,2 Ah tot 120 Ah, temperaturen onder 0°C Laadstroom: 5 A max. Laadspanning: 14,8 V

Automodus

Laadprogramma voor 12 V-accu's, 14 Ah tot 180 Ah, temperaturen boven 0°C Laadstroom: 10 A max. Laadspanning: 14,6 V

Auto-wintermodus

Laadprogramma voor 12V-accu's, 14 Ah tot 180 Ah, temperaturen onder 0°C Laadstroom: 10 A max. Laadspanning: 14,8 V

Druppellaadmodus

Zodra de accu volledig is opgeladen, wordt de acculader automatisch naar de druppellaadmodus omgeschakeld. Dit wordt dienovereenkomstig op het display weergegeven.

Foutmeldingen

Geen accu aangesloten, accu fout aangesloten, accuspanning past niet bij het geselecteerde laadprogramma. Sluit de accu correct aan, selecteer het bijbehorende laadprogramma

De accuspanning bedraagt 4 minuten na de start van het laadproces minder dan 11 V, de accu is na 24 uur laadtijd niet volledig opgeladen, de accuspanning komt 2 minuten na beëindiging van het laadproces onder de 12 V te liggen. De accu is defect.

Oververhitting van de acculader. Trek de netstekker uit het stopcontact, ontkoppel de acculader van de accu en laat de acculader afkoelen.

Page 25

6.6 De oplader verwijderen Let op: Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo

voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit zeer belangrijk voor uw veiligheid.

Trek de stekker van de oplader uit het stopcontact. Ontkoppel de adapteraansluiting van de laadkabel. Verwijder de pooltangen van de accu, eerst de min, daarna de plus. Laat de accu afkoelen.

Uitsluitend voor open accu’s: vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant aangegeven vulpeil. Sluit de accucellen weer af met de doppen.

7. Onderhoud en verzorging

7.1 Onderhoud

Bij reglementair gebruik is de acculader onderhoudsvrij.

7.2 Verzorging

Reinig de pooltangen elke keer na het opladen. Verwijder alle accuzuurspetters van de pooltangen om corrosie te voorkomen. Maak het apparaat uitsluitend schoon met een droge doek. Gebruik geen vloeistoen of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen. Rol de kabels netjes op voordat u het apparaat opbergt om beschadiging van de kabels en het apparaat te voorkomen. Bewaar het apparaat op een droge en schone plek.

8. Informatie over de bescherming van het milieu

De verpakking bestaat uit milieuvriendelijke materialen die u via de lokale recyclingpunten kunt afvoeren. Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektronische apparaten.

9. Contactinformatie

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland

+49 (0)202 42 92 83 0 +49 (0) 202 42 92 83 – 160

[email protected] www.eal-vertrieb.com

Page 26

IT Caricabatterie con microprocessore 6 / 12 V 8 A Cod. art. 16622

Indice

1. Uso conforme 26

2. Volume di consegna 27

3. Speciche 27

4. Avvertenze di sicurezza 27

5. Spiegazione dei simboli 28

6. Istruzioni per l‘uso 28

6.1 Panoramica 28

6.2 Uso del cavo di carica per adattatore 29

6.3 Preparazione 29

6.4 Collegamento del caricabatterie 29

6.4.1 Collegamento del cavo di carica per adattatore con morsetti 29

6.4.2 Collegamento del cavo di carica per adattatore con terminali ad anello 29

6.5 Carica della batteria 29

6.5.1 Selezione del programma di carica 29

6.6 Rimozione del caricabatterie 31

7. Manutenzione e pulizia 31

7.1 Manutenzione 31

7.2 Pulizia 31

8. Avvertenze sulla tutela ambientale 31

9. Contatti 31

AVVERTENZA

caso di cessione del prodotto, consegnare anche le presenti istruzioni. Vericare l‘integrità e la completezza del contenuto della confezione prima della messa in funzione!

Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! In

1. Uso conforme

Il caricabatterie è adatto per la carica delle batterie all‘acido di piombo (tutti i modelli a vaso aperto e alcuni sigillati esenti da manutenzione):

• batterie WET, batterie piombo-acido (elettrolita liquido)

• batterie al gel (elettrolita in gel)

• batterie AGM (elettrolita con matrice in bra di vetro)

• batterie piombo-acido esenti da manutenzione (MF)

Il dispositivo non è idoneo alla carica di altri tipi di batterie. Il caricabatterie non va utilizzato come avviamento d‘emergenza. Caricare completamente la batteria e rimuovere il caricabatterie prima di avviare il veicolo. Il caricabatterie non va utilizzato come fonte di corrente continua o per altri scopi. Il caricabatterie è predisposto per l‘uso in ambienti asciutti e protetti, a temperature comprese tra -5°C e +40°C.

Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non possiedano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all‘impiego industriale.

L‘uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde per i danni derivanti da un uso improprio.

Page 27

2. Volume di consegna

• 1x Caricabatterie • 1x Istruzioni per l‘uso

• 1 cavo di carica per adattatore con morsetti • 1 cavo di carica per adattatore con terminali ad anello

3. Speciche

Dimensioni: 205 x 115 x 60 [mm] Peso: 0,670 kg Lunghezza del cavo di alimentazione: 1,50 m Lunghezza del cavo di carica: 1,00 m + 0,50 m cavo di carica per adattatore Ingresso: 220-240 V AC 50/60 Hz Uscita: Modalità 6 V: 7,2 V, 5 A Motocicletta 12 V: 14,6 V, 5 A Auto 12 V: 14,6 V 10 A Capacità della batteria: 6 V: 1,2-120 Ah 12 V: 1,2-200 Ah Temperatura ambiente: da -5 °C a +40 °C

4. Avvertenze di sicurezza

• Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l‘utilizzo!

• Utilizzare questo prodotto solo per l‘impiego previsto!

• Non manomettere né smontare il prodotto!

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

• Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• Non fumare e non accendere fuochi non protetti durante il lavoro sulla batteria. Esiste il pericolo di esplosione.

• Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve corrispondere ai dati indicati sulla targhetta del dispositivo.

• Non schiacciare il cavo di alimentazione e proteggerlo da bordi alati, umidità, calore e olio. Il cavo di alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve essere smaltito.

• Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un guasto. In questi casi rivolgersi ai tecnici specializzati.

• Staccare la spina di alimentazione se non si utilizza il dispositivo.

• Tenere lontano dalla portata dei bambini il materiale d‘imballaggio, in particolare le pellicole e le buste di plastica. Esiste il pericolo di soocamento.

• Rimuovere tutte le pellicole protettive prima dell‘uso.

• Posare il cavo di alimentazione in modo che non sia d‘intralcio e che non possa essere scollegato inavvertitamente.

• Terminato il processo di carica, scollegare il caricabatterie dall‘alimentazione elettrica.

• Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate.

• Non utilizzare il dispositivo nelle vicinanze di materiale inammabile o in un ambiente a rischio di esplosione.

• Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L‘acido della batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare un medico. Se l‘acido raggiunge gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare un medico.

• Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento. Non po

• sizionare il dispositivo in funzione su una supercie isolante (come il polistirolo): pericolo di accumulo di calore!

• Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire l‘accensione. Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o rivolgersi a un‘ocina specializzata.

• Questo dispositivo ore la possibilità di caricare la batteria senza bisogno di staccarla dalla rete di bordo. Se si desidera sfruttare questa possibilità, assicurarsi prima che il veicolo non possa subire danni. Leggere il manuale di istruzioni del veicolo o rivolgersi a un‘ocina specializzata.

• Per rimuovere il caricabatterie, scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza, poiché durante la carica si forma un gas altamente esplosivo.

Page 28

I dispositivi

ambienti asciutti).

Alloggiamento

II).

Conforme ai requisiti

prodotti.

• Per scollegare il cavo di alimentazione, aerrarlo sempre e solo per la spina.

• Non posizionare il caricabatterie nei presso di amme o fonti di calore e non esporlo a temperature superiori a 40°C!

• Conservate accuratamente le presenti istruzioni d’uso e consegnatele anche agli altri utilizzatori.

5. Spiegazione dei simboli

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici.

contrassegnati con questo simbolo sono destinati solo all'uso domestico (in

protettivo isolato (classe di protezione

Leggere le istruzioni d'uso

Fusibile, nel caso specifico: ritardato, 1.6 A

del § 21 della legge sulla sicurezza dei

Capacità della batteria raccomandata

6. Istruzioni per l‘uso

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l‘uso della batteria e del veicolo e assicurarsi di avere compreso a fondo tutte le avvertenze di sicurezza.

6.1 Panoramica

1 Display 2 Spia di controllo – verde - ricarica completa 3 Selettore per il programma di carica 4 Spia di controllo – rossa - errore 5 Cavo di alimentazione 6 Cavo di carica con adattatore 7 Cavo di carica per adattatore con morsetti

Figura 1: Vista della parte anteriore

8 Cavo di carica per adattatore con terminali ad anello

9 Possibilità di ssaggio 10 Avvertenze di sicurezza 11 Targhetta

Figura 2: Vista della parte posteriore

Figura 3: Display

12 Modalità motociclo, corrente di carica 4 A 13 Modalità automobile, corrente di carica 8 A 14 Modalità inverno 15 Modalità 6 V 16 Modalità 12 V 17 Indicatore del livello di carica 18 Indicatore della tensione di carica, messaggi di errore, carica di mantenimento 19 Indicatore di funzionamento

Page 29

6.2 Uso del cavo di carica per adattatore

Il cavo di carica per adattatore con morsetti (pos. 7 dello schema) si utilizza per collegare il caricabatterie ai poli della batteria secondo il sistema classico. Il cavo di carica per adattatore con terminali ad anello (pos. 8 dello schema) è previsto per collegare in modo permanente una batteria dicilmente raggiungibile. In questo modo, il caricabatterie può essere collegato semplicemente all‘adattatore.

6.3 Preparazione

Pulire il polo della batteria rimuovendo polvere e residui di corrosione. Solo per le batterie a vaso aperto: rimuovere i tappi delle celle. Controllare il livello del liquido nelle celle (leggere in merito le

istruzioni per l‘uso della batteria). Versare acqua distillata badando di non superare il livello minimo. Il liquido si espande durante il processo di carica e potrebbe fuoriuscire dalla batteria. Lasciare aperte le celle della batteria per l‘intera fase di carica. Per le batterie sigillate esenti da manutenzione, seguire attentamente le istruzioni del costruttore.

6.4 Collegamento del caricabatterie

6.4.1 Collegamento del cavo di carica per adattatore con morsetti Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione e che il cavo di carica per

adattatore non sia collegato al caricabatterie

Collegare prima il cavo positivo rosso (+) del caricabatterie al polo positivo della batteria. Quindi collegare il cavo negativo nero (-) al polo negativo della batteria. Se si carica la batteria montata, collegare il cavo negativo nero (-) alla carrozzeria (in un punto non verniciato), lontano dalla batteria, dal carburatore e dai tubi del carburante. Rispettare sempre questa sequenza.

6.4.2 Collegamento del cavo di carica per adattatore con terminali ad anello Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione e che il cavo di carica per

adattatore non sia collegato al caricabatterie.

Fissare il terminale ad anello del cavo positivo al cavo di collegamento positivo della batteria del veicolo, ad es. alle viti del morsetto. Fissare il terminale ad anello del cavo negativo nero al cavo di massa (negativo) della batteria. Posare il cavo badando che non sia piegato né sottoposto a trazione. Non deve essere ssato vicino ai componenti caldi o rotanti del motore. Il connettore non deve bagnarsi.

6.5 Carica della batteria

Collegare il cavo di carica per adattatore al caricabatterie. Ora collegare alla presa il cavo di alimentazione (pos. 5 dello schema) del caricabatterie. Si accende la spia verde „FUNZIONAMENTO“ (pos. 2 dello schema). Si accende la retroilluminazione del display (pos. 1 dello schema). Sul display compaiono la tensione della batteria (pos. 18 dello schema) e il simbolo di funzionamento (pos. 19 dello schema).

Attenzione: se si accende la spia rossa „ERRORE“ (pos. 4 dello schema) e sul display lampeggia il messaggio di errore „Er 1“, signica che il cavo di carica è collegato erroneamente. Staccare i morsetti/terminali ad anello dai poli della batteria e collegarli correttamente.

6.5.1 Selezione del programma di carica

Per avviare il programma di carica, premere ripetutamente il selettore specico (pos. 3 dello schema), no ad impostare il programma desiderato. Se non si imposta nulla, il processo di carica non parte. L‘ultimo programma di carica selezionato viene memorizzato e impostato la volta successiva, se si preme il selettore una sola volta. La sequenza dei programmi di carica proposti è la seguente (vedere anche la gura 3):

1. Modalità 6 V

2. Modalità inverno 6 V

3. Modalità motociclo 12 V

4. Modalità inverno motociclo 12 V

5. Modalità automobile 12 V

6. Modalità inverno automobile 12 V

Page 30

Una volta avviato il programma di carica, non è più possibile modicare la scelta. Se si desidera utilizzare un programma di carica diverso da quello impostato, staccare la spina di alimentazione del caricabatterie e staccare la batteria dal caricabatterie (paragrafo 6.6). Attendere circa 10 secondi nché il display si oscura e impostare il programma di carica corretto come descritto nel paragrafo 6.5.1.

Secondo il livello di carica della batteria, il dispositivo modica la corrente di carica per ottimizzare il processo. Solo durante la fase di carica principale, il dispositivo lavora con il massimo valore della corrente di carica. Poco prima del raggiungimento del massimo livello di carica, il dispositivo lavora con la corrente di carica minima. Questo accorgimento consente di completare il processo di carica in modo ottimale.

Il simbolo della batteria animato rappresentato sul display (pos. 17 dello schema) indica che la batteria è in fase di carica.

Programmi di carica possibili

Modalità 6 Volt

Programma di carica per batterie a 6 V, da 1,2 Ah a 120 Ah, temperature superiori a 0°C Corrente di carica: max 5 A Tensione di ricarica: 7,2 V

Modalità inverno 6 Volt

Programma di carica per batterie a 6 V, da 1,2 Ah a 120 Ah, temperature inferiori a 0°C Corrente di carica: max 5 A Tensione di ricarica: 7,4 V

Modalità motociclo

Programma di ricarica per batterie a 12 V, da 1,2 Ah a 120 Ah, temperature superiori a 0°C Corrente di carica: max 5 A Tensione di ricarica: 14,6 V

Modalità inverno motociclo

Programma di carica per batterie a 12 V, da 1,2 Ah a 120 Ah, temperature inferiori a 0°C Corrente di carica: max 5 A Tensione di ricarica: 14,8 V

Modalità automobile

Programma di carica per batterie a 12 V, da 14 Ah a 180 Ah, temperature superiori a 0°C Corrente di carica: max 10 A Tensione di ricarica: 14,6 V

Modalità inverno automobile

Programma di carica per batterie a 12 V, da 14 Ah a 180 Ah, temperature inferiori a 0°C Corrente di carica: max 10 A Tensione di ricarica: 14,8 V

Modalità mantenimento

Non appena l'accumulatore è completamente carico, il caricabatterie passa automaticamente in modalità mantenimento. Questa modalità è visualizzata sul display.

Page 31

Messaggi di errore

Nessuna batteria collegata, collegamento batteria errato, la tensione della batteria non è adatta al programma impostato. Collegare la batteria in modo corretto e selezionare il programma di carica adatto.

La tensione della batteria è inferiore a 11 V 4 minuti dopo l'avvio del programma di carica, la batteria non è completamente carica dopo 24 ore di carica, la tensione della batteria scende sotto 12 V 2 minuti dopo la ne della ricarica. La batteria è difettosa.

Surriscaldamento del caricabatterie. Scollegare la spina, staccare la batteria dal caricabatterie e far rareddare quest'ultimo.

6.6 Rimozione del caricabatterie

Attenzione: scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei morsetti. In

questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza, poiché durante la carica si forma un gas altamente esplosivo.

Scollegare il caricabatterie dalla rete di alimentazione. Scollegare l‘attacco dell‘adattatore del cavo di carica. Rimuovere i morsetti dalla batteria, prima quello negativo e poi quello positivo. Far rareddare la batteria. Solo per le batterie a vaso aperto: riempire le celle con acqua distillata no al livello raccomandato dal produttore. Richiudere le celle della batteria con gli appositi tappi.

7. Manutenzione e pulizia

7.1 Manutenzione

Se utilizzato in modo conforme, il caricabatterie non richiede manutenzione.

7.2 Pulizia

Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere qualsiasi spruzzo di acido della batteria dai morsetti per evitare la corrosione. Pulire l’apparecchio con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici. Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo. Avvolgere correttamente i cavi prima di riporre l’apparecchio, in modo da evitare danni ai cavi e all‘apparecchio stesso. Si raccomanda di conservare l‘apparecchio in un luogo asciutto e pulito.

8. Avvertenze sulla tutela ambientale

L‘imballaggio è realizzato con materiali ecologici, che possono essere smaltiti presso i centri di riciclaggio locali. Non gettare il dispositivo nei riuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche, informarsi presso il proprio comune.

9. Contatti

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Germania

+49 (0)202 42 92 83 0 +49 (0) 202 42 92 83 – 160

[email protected] www.eal-vertrieb.com

Page 32
