Ostrzeżenie
Przed pierwszym użyciem przeczytaj uważnie instrukcję obsługi i przestrzegaj wszystkich wskazówek bezpieczeństwa! Nieprzestrzeganie tego może prowadzić do obrażeń ciała, uszkodzenia urządzenia lub mienia! Zachowaj oryginalne opakowanie, paragon i niniejszą instrukcję, aby można było się z nimi zapoznać w późniejszym terminie! Przekazując produkt, należy również dołączyć niniejszą instrukcję obsługi. Przed użyciem sprawdź zawartość opakowania pod kątem integralności i kompletności!
1. Właściwe użytkowanie produktu
Power Pack działa jako pomoc przy rozruchu w pojazdach z pokładową siecią napięcia 12 V. Zintegrowany kompresor można również wykorzystać do pompowania opon samochodowych, rowerowych, piłek itp. Za pomocą przetwornika napięcia można obsługiwać proste urządzenia elektryczne 230 V (żarówki, lutownice itp., Ale nie elektroniczne) za pomocą moc do 150 W. Urządzenie posiada dwa złącza USB do ładowania telefonów komórkowych, smartfonów, tabletów, odtwarzaczy MP3 i podobnych urządzeń. Gniazda 12 V służą do zasilania małych urządzeń
elektrycznych o maksymalnym poborze mocy 100 W.
Wbudowany akumulator ołowiowy jest ładowany za pomocą ładowarki wtyczkowej lub kabla ładowania pojazdu silnikowego 12 V.
To urządzenie nie jest przeznaczone do użytku przez dzieci lub osoby o ograniczonych zdolnościach umysłowych lub bez doświadczenia i / lub bez wymaganej wiedzy specjalistycznej. Trzymaj dzieci z dala od urządzenia. Urządzenie nie jest przeznaczone do użytku komercyjnego.
Użytkowanie zgodne z przeznaczeniem obejmuje również przestrzeganie wszystkich informacji zawartych w niniejszej instrukcji obsługi, w szczególności przestrzeganie wskazówek bezpieczeństwa. Każde inne wykorzystanie jest niezgodne z przeznaczeniem i może prowadzić do szkód materialnych lub obrażeń ciała. EAL GmbH nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego użytkowania.
2. Zakres dostawy
• Zasilacz (urządzenie rozruchowe)
• Adapter zaworu do zaworów rowerowych (Dunlop i Sclaverand)
• Ładowarka
• Adapter zaworu do kulek
• Kabel do ładowania pojazdu silnikowego 12 V
• Adapter zaworu do elementóa) rekreacyjnych
• Instrukcja obsługi
• Bezpieczniki 15 A
Strona 3 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
3. Specyfikacja techniczna
Nominalne napięcie akumulatora …………………………………………………………………………………………..... 12 V
Konwerter napięcia
Pojemność akumulatora ……………………………………………………………………………………………………….... 17 Ah
Napięcie ........................................................................................................................................ 230 V
Maksymalny prąd rozrusznika ................................................................................. 400 A (maks. 900A)
Stała wydajność …………………………………………………………………………………………………………………...... 150 W
Wymiary ……………………………………………………………………………………………………….... 290 x 310 x 220 [mm]
Długość kabla ……………………………………………………………………………………………………………………..... 450 mm
Waga ………………………………………………………………………………………………………………………………….... 8155 kg
Wyjście USB ..................................................................................................................... 5 V, 1 A / 2,1 A
Sprężarka …………………………………………………………………………………………………………………... max. 18 barów
Wtyczka ładowarki ............................................................................................................. 15 V, 500 mA
4. Środki bezpieczeństwa
• Trójkąt ostrzegawczy oznacza wszystkie instrukcje ważne dla bezpieczeństwa. Zawsze przestrzegaj tych wskazówek, w przeciwnym razie możesz zranić się lub uszkodzić urządzenie.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru.
• Nie obchodź się niedbale z opakowaniem. To może stać się niebezpieczną zabawką dla dziecka!
• Używaj tego produktu tylko zgodnie z przeznaczeniem!
• Nie manipuluj ani nie demontuj urządzenia!
• Dla własnego bezpieczeństwa używaj wyłącznie akcesoriów i części zamiennych wymienionych w
niniejszej instrukcji lub zalecanych przez producenta!
• Podczas korzystania z akumulatorów ołowiowych należy zawsze nosić okulary i odzież ochronną.
• Akumulatory ołowiowe zawierają agresywne, żrące kwasy. Chronić skórę i oczy przed kontaktem z płynami akumulatora ołowiowego! Nigdy nie demontować akumulatora ołowiowego! Dokładnie umyć dotkniętą skórę mydłem i wodą. Jeśli kwas dostał się do oka, natychmiast przepłucz je przez co najmniej 10 minut pod czystą, bieżącą, letnią wodą! Następnie natychmiast skonsultuj się z lekarzem!
• Jeśli ubranie jest zakwaszone, natychmiast spłucz je dużą ilością wody z mydłem!
• Nigdy nie nosić pierścionków, naszyjników, zegarków lub podobnych przedmiotów podczas obchodzenia się z bateriami lub ładowarkami. Zwarcie styków akumulatora grozi poparzeniem i
wybuchem!
Strona 4 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
• Power Pack jest przeznaczony wyłącznie do wspomagania rozruchu pojazdu z własnym akumulatorem. Power Pack nie może zastąpić akumulatora pojazdu.
• Zawsze przechowuj zaciski do tyczki w przeznaczonych do tego uchwytach, aby mieć pewność, że Power Pack nie jest narażony na zwarcie, gdy nie jest używany.
• Nie próbuj wyjmować i wymieniać zestawu baterii Power Pack. Jeśli akumulator osiągnie koniec okresu użytkowania, zutylizuj całość zgodnie z lokalnymi wytycznymi.
• Nigdy nie ładuj Power Pack za pomocą uszkodzonej ładowarki.
• Do ładowania Power Pack należy używać wyłącznie dostarczonych akcesoriów.
• Nigdy nie próbuj uruchamiać pojazdu, gdy akumulator jest zamarznięty, grozi to eksplozją.
• Odłączając Power Pack od akumulatora, należy zawsze przestrzegać następującej kolejności. Istnieje ryzyko eksplozji: najpierw odłączyć czarny (-) zacisk do bieguna, zwinąć kabel i zamocować zacisk do bieguna do wyznaczonego uchwytu. Następnie odłącz czerwony (+) zacisk biegunowy, zwiń
kabel i przymocuj zacisk biegunowy do wyznaczonego uchwytu.
• Otwór wentylacyjny przetwornika napięcia z tyłu urządzenia powinien być wolny. W przeciwnym razie przetwornica napięcia może się przegrzać i istnieje ryzyko pożaru.
5. Objaśnienie symboli
Odpowiada dyrektywom WE
Ochronna izolowana obudowa (klasa ochrony II).
Przeczytaj instrukcję użytkowania
Oznaczonego produktu elektrycznego nie wolno wyrzucać do śmieci domowych
Strona 5 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Bezpiecznik: 1,0 A
Spełnia wymagania sekcji 21 ustawy o bezpieczeństwie produktów (ProdSG)
Urządzenia oznaczone tym symbolem mogą być używane tylko w pomieszczeniach (w suchym środowisku)
Biegunowość wtyczki ładowania
Oznakowanie zgodnie z § 17 BattG: Użytkownik końcowy jest prawnie zobowiązany do zwrócenia ich sprzedawcy lub odpowiedniego punktu zbiórki w celu właściwej utylizacji.
6. Instrukcja obsługi
6.1 Przegląd
6.1.1 Widok z przodu
Strona 6 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

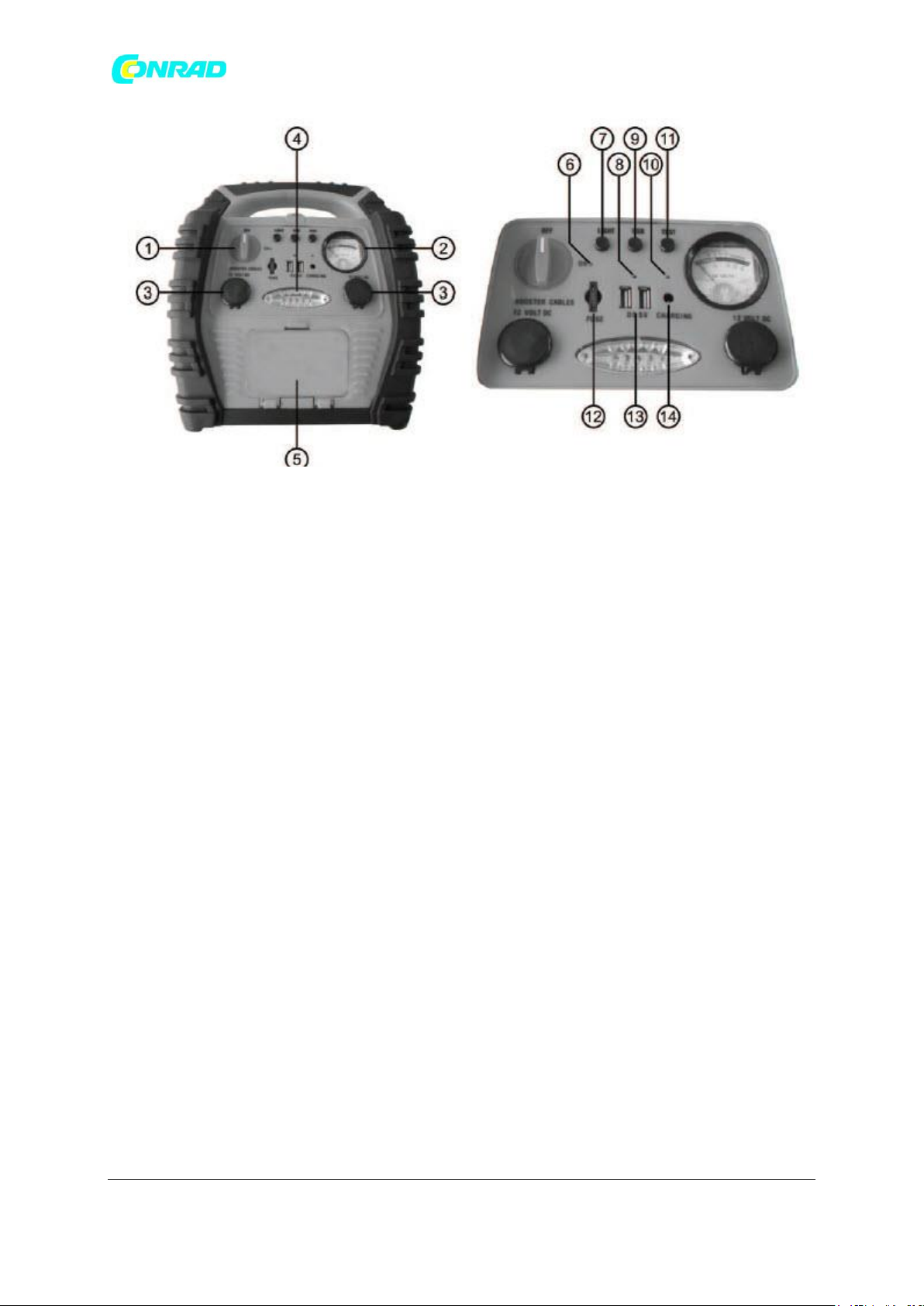

Rysunek 1: Widok z przodu
1. Przełącznik pomocy przy ruszaniu
2. Woltomierz (stan naładowania)
3. Gniazdo 12 V
4. Lampa LED
5. Schowek na wąż powietrzny
6. Lampka kontrolna wspomagająca rozruch
7. Włącznik lampy LED
8. Lampka kontrolna połączeń USB
9. Przełącznik połączeń USB
10. Lampka kontrolna ładowania 11 Przycisk kontrolny stanu naładowania
12. Bezpiecznik
13. Połączenia USB
14. Gniazda ładowania
6.1.2 Widok tyłu
Strona 7 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

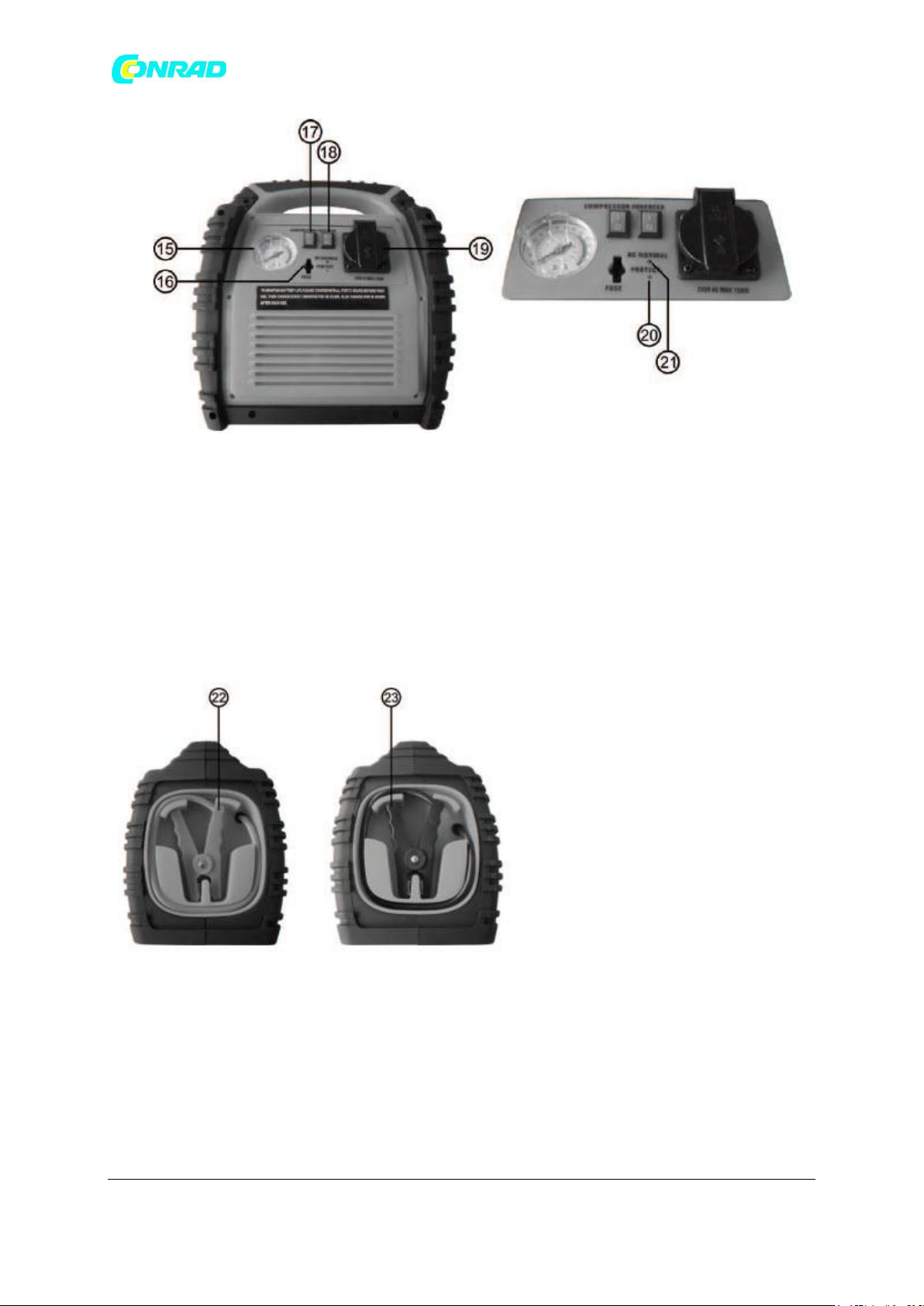

Rysunek 2: Widok tyłu
15. Manometr
16. Bezpiecznik do przetwornika napięcia
17. Przełącznik kompresora 18 Przełącznik konwertera napięcia
19. Gniazdo 230 V AC
20. Lampka ostrzegawcza przetwornika napięcia
21. Lampka kontrolna przetwornicy napięcia
6.1.3 Widok boków, lewy / prawy
Rysunek 3: Przegląd boków, lewy / prawy
22. Zaciski tyczkowe, czerwone (+)
23. Zaciski tyczkowe, czarne (-)
Strona 8 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
6.1.4 Przegląd akcesoriów

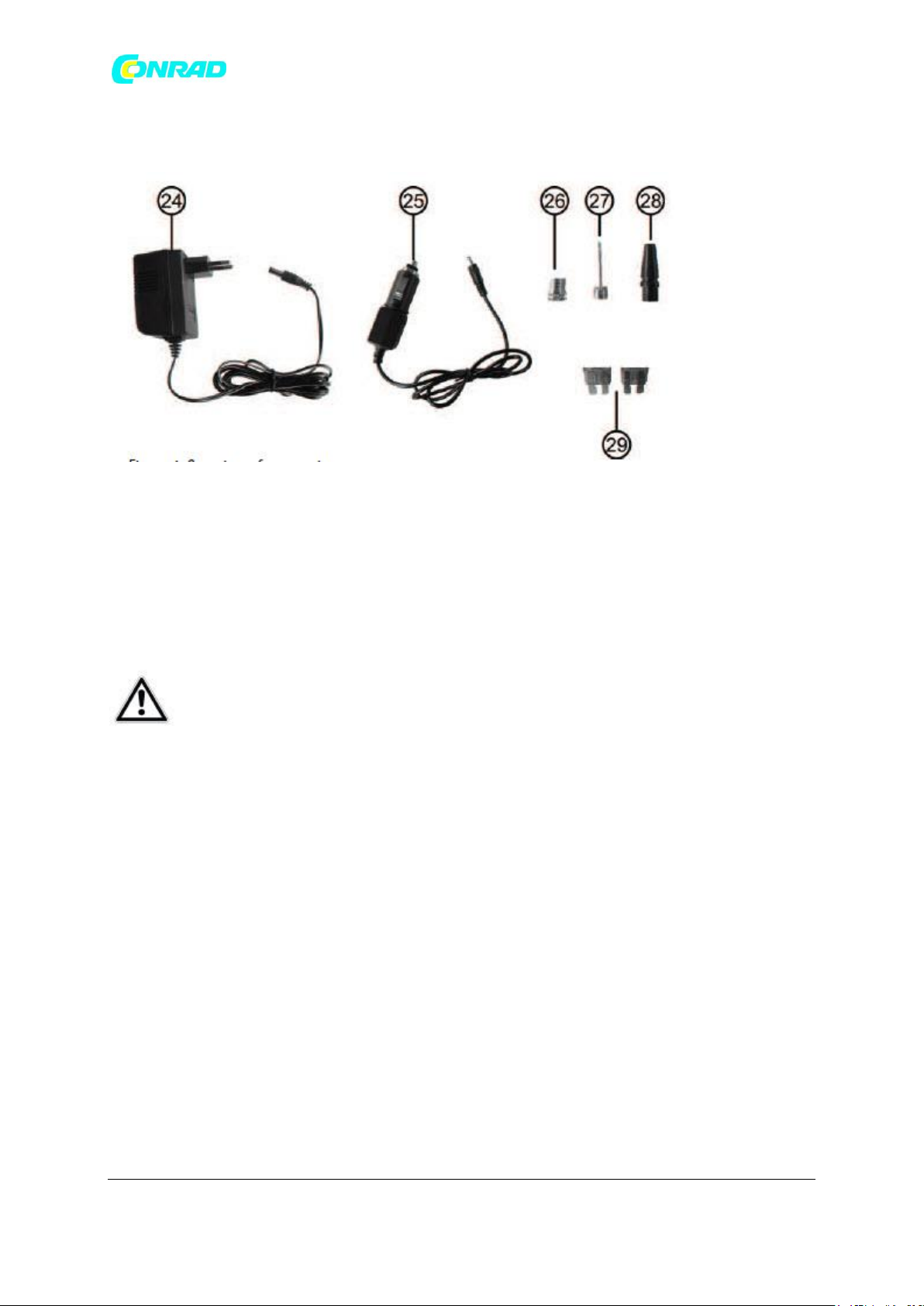

Rysunek 4: Przegląd akcesoriów
24. Wtyczka ładowarki
26. Adapter do zaworów rowerowych
25. Kabel do ładowania pojazdu silnikowego 12V
27. Adapter zaworu do kulek
28. Adapter zaworu do elementów rekreacyjnych
29. Zapasowe bezpieczniki, 15 A
UWAGA: Bezpieczniki należy włożyć przed pierwszym użyciem. Z przodu, patrz pozycja 12 w przeglądzie. Z tyłu, patrz pozycja 16 w przeglądzie.
6.2 Ładowanie Power Pack:
Całkowicie naładuj Power Pack po zakupie lub przed pierwszym użyciem przez 72 godziny. Następnie pozostaw Power Pack podłączony do ładowarki na maksymalnie 48 godzin. Naciśnij przycisk kontrolny stanu naładowania (pozycja 11 w przeglądzie) .Jeśli woltomierz stanu naładowania (pozycja 2 w przeglądzie) pokazuje wartość 50% lub mniej, sekcja żółta (Rysunek 5), wtedy Power Pack musi być naładowany. Jeśli wartość przekracza 50%, sekcja zielona ( Rysunek 6), Power Pack jest gotowy do użycia.
Strona 9 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Rysunek 5: Akumulator musi być naładowany

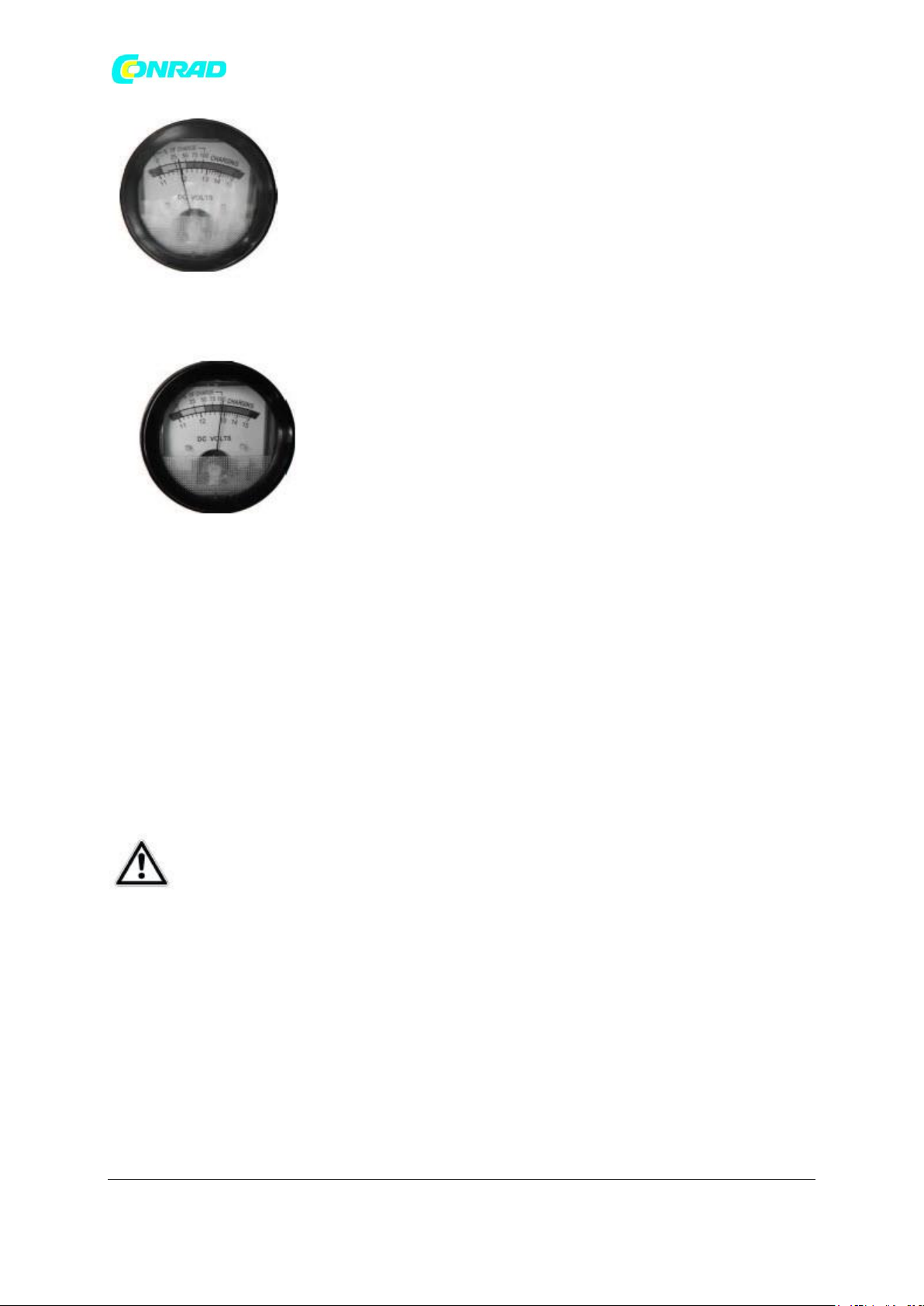

Rysunek 6: Akumulator jest w pełni naładowany
6.2.1 Ładowanie za pomocą ładowarki z wtyczką:
Obrócić przełącznik wspomagania rozruchu (pozycja 1 w przeglądzie) do pozycji „Wł. / Wył.“. Wyłącz o; przetwornica napięcia, kompresor i światło robocze. Włożyć wtyczkę koncentryczną ładowarki wtyczkowej (pozycja 24 w przeglądzie) do gniazda ładowania Power Pack (pozycja 14 w przeglądzie). Teraz podłącz wtyczkę ładowarki do gniazdka sieciowego. Zapala się lampka kontrolna ładowania (pozycja 10 w zestawieniu). Jeśli bateria jest całkowicie rozładowana, proces ładowania zajmie około 34 godzin. Po zakończeniu ładowania „najpierw odłącz wtyczkę ładowarki z gniazdka sieciowego, a następnie odłącz złącze koncentryczne z gniazda ładowania pakietu Power Pack. Jeśli teraz naciśniesz przycisk sterujący stanem naładowania (pozycja 11 w przeglądzie), woltomierz pokaże napięcie około 13 V dla stanu naładowania (pozycja 2 w przeglądzie).
Nigdy nie pozostawiaj ładowarki podłączonej na dłużej niż 48 godzin!
Strona 10 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
6.2.2 Ładowanie za pomocą kabla samochodowego 12 V do ładowania:
Obrócić przełącznik pomocy rozruchowej (pozycja 1 w przeglądzie) do pozycji „wł. / Wył.”. Wyłącz o; przetwornica napięcia, kompresor i światło robocze. Włożyć wtyk koncentryczny przewodu samochodowego 12 V do ładowania (pozycja 25 w zestawieniu) do gniazda ładowania w Power Pack (pozycja 4 w zestawieniu). Teraz podłącz wtyczkę 12 V do gniazda 12 V pojazdu. Zapala się lampka kontrolna ładowania (pozycja 10 w zestawieniu). Jeśli bateria jest całkowicie rozładowana, proces ładowania zajmie około 12 godzin. Po naładowaniu należy najpierw odłączyć wtyczkę 12 V od gniazda 12 V pojazdu, a następnie odłączyć złącze koncentryczne od gniazda ładowania pakietu Power Pack. Jeśli teraz naciśniesz przycisk sterujący stanem naładowania (pozycja 11 w przeglądzie ), woltomierz wskazuje napięcie około 13 V dla stanu naładowania (pozycja 2 w przeglądzie).
OSTRZEŻENIE: Akumulator Power Pack należy ładować tylko podczas jazdy lub przy pracującym silniku, w przeciwnym razie istnieje ryzyko rozładowania akumulatora rozruchowego pojazdu.
6.3 Włączenie rozruchu:
Odłącz wszystkie urządzenia podłączone do Power Pack z gniazd 12 V (pozycja 3 w przeglądzie) oraz z gniazda (pozycja 19 w przeglądzie) konwertera napięcia i złączy USB (pozycja 13 w przeglądzie). Upewnij się, że Power Pack jest w pełni naładowany. W tym celu należy nacisnąć przycisk sterujący stanem naładowania (pozycja 11 w przeglądzie). Jeśli wyświetlany jest stan naładowania między 50% a 100%, Power Pack jest gotowy do użycia.
6.3.1 Podłączanie Power Pack (pojazdy z ujemnym uziemieniem):
Wyłącz o; zapłon i wszystkie odbiorniki elektryczne pojazdu (radio, światła, ogrzewanie tylnej szyby, ogrzewanie siedzenia itp.). Zaciągnij hamulec postojowy.
Obrócić przełącznik funkcji wspomagania rozruchu (pozycja 1 w przeglądzie) do pozycji „wł. / Wył.”. Najpierw podłącz czerwone zaciski biegunowe (+) (pozycja 22 w przeglądzie) do bieguna dodatniego
akumulatora pojazdu. Czarne (-) zaciski biegunów (pozycja 23 w przeglądzie) są podłączone możliwie najdalej od akumulatora do bloku silnika lub podwozia (nie do części lakierowanej). Jeśli agregat
Power Pack został prawidłowo podłączony, lampka kontrolna wspomagania rozruchu (pozycja 6 w zestawieniu) świeci się na zielono. Jeśli tak nie jest, lampka kontrolna zapala się na czerwono i emitowany jest sygnał ostrzegawczy. W takim przypadku sprawdź połączenia zacisków bieguna i popraw je. Teraz obróć przełącznik wspomagania rozruchu do pozycji „wł. / Wył.”.
6.3.2 Próba uruchomienia:
Uruchom silnik. Nie uruchamiaj rozrusznika dłużej niż 6 sekund. Akumulator Power Pack nie jest przeznaczony do dłuższych prób rozruchu. Zatrzymaj się na co najmniej 5 minut między dwiema próbami uruchomienia. Jeśli silnik nie uruchamia się po kilku próbach, przerwij proces i zbadaj przyczynę usterki.
Strona 11 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
6.3.3 Demontaż pakietu zasilania:
Obróć przełącznik funkcji wspomagania rozruchu w położenie „wł. / Wył.”. Najpierw odłącz czarny (-) zacisk do bieguna, zwiń kabel i przymocuj zacisk do bieguna do wyznaczonego uchwytu. Następnie odłącz czerwony (+) zacisk biegunowy, zwiń kabel i przymocuj zacisk biegunowy do wyznaczonego uchwytu. Zawsze zachowuj tę kolejność. Naładuj Power Pack.
6.4 Zastosowanie jako zasilacz 12 V:
Power Pack może być używany jako źródło prądu stałego 12 V dla wielu urządzeń, które mogą być zasilane prądem stałym 12 V i wtyczką do gniazda zapalniczki. Podłącz wtyczkę zapalniczki urządzenia, które chcesz obsługiwać, do jednego z gniazdek 12 V (pozycja 3 w przeglądzie). Urządzenie, które chcesz obsługiwać, nie powinno wymagać prądu większego niż 10 A.
6.5 Używanie jako ładowarki USB:
Dzięki dwóm złączom USB Power Pack może być również używany jako ładowarka do telefonów komórkowych, smartfonów, tabletów, odtwarzaczy MP3 i podobnych urządzeń. Aby naładować urządzenie USB, „najpierw podłącz je za pomocą odpowiedniego kabla ładującego (nie wchodzi w zakres dostawy). Podłącz złącze USB kabla ładującego do jednego z dwóch gniazd USB (pozycja 13 w przeglądzie). Rozpocznij ładowanie poprzez włączenie złączy USB za pomocą przełącznika (pozycja 9 w przeglądzie) Za pomocą podświetlenia lampki kontrolnej można sprawdzić, czy złącza USB są włączone (pozycja 8 w przeglądzie).
6.6 Sprężarka:
Aby móc pracować ze sprężarką, „najpierw wyjmij wąż powietrza ze schowka (pozycja 5 w przeglądzie).
6.6.1 Napełnianie opony zaworem samochodowym (zawór Schradera):

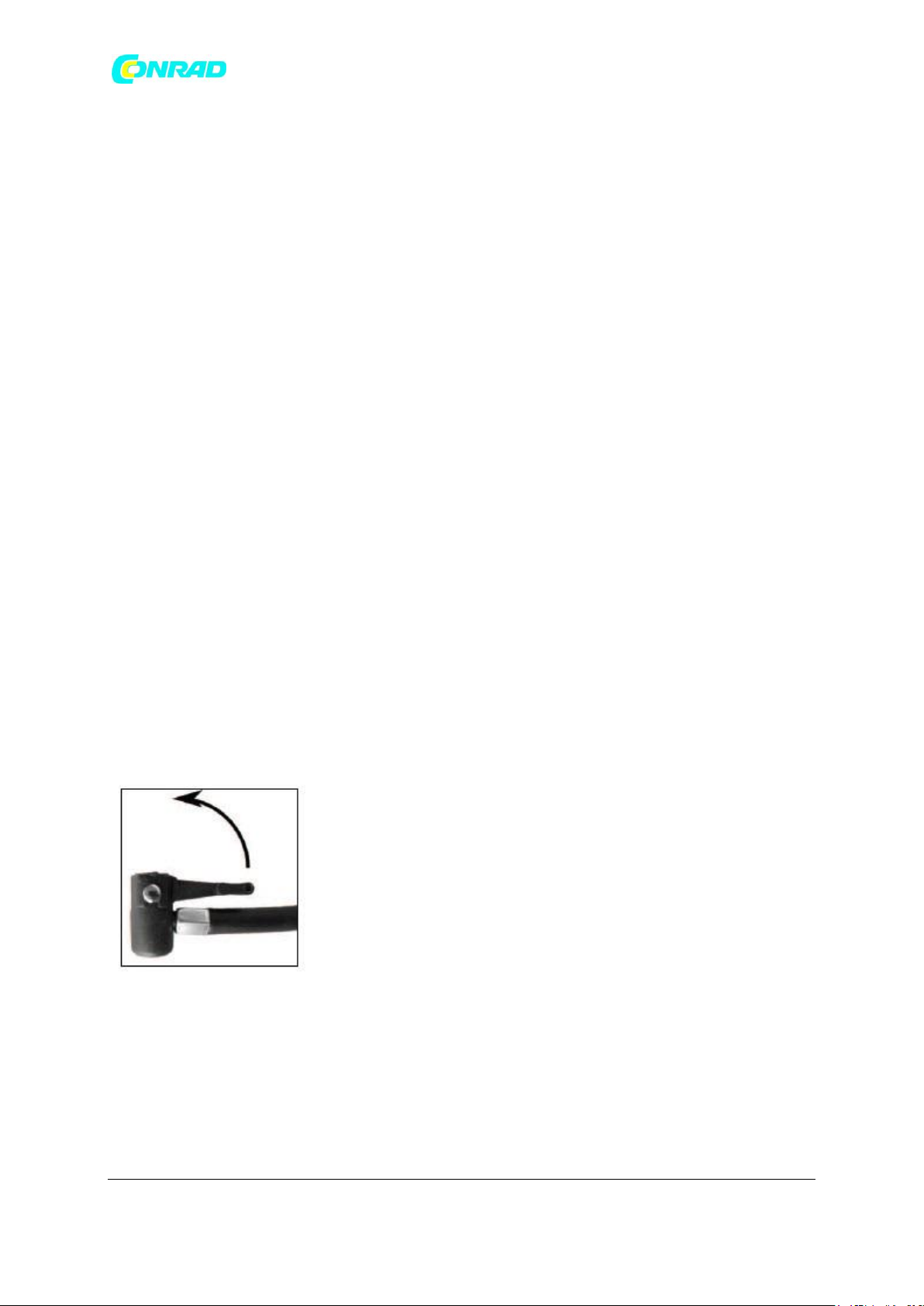

Otwórz blokadę na przyłączu zaworu. Rysunek 7
Strona 12 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

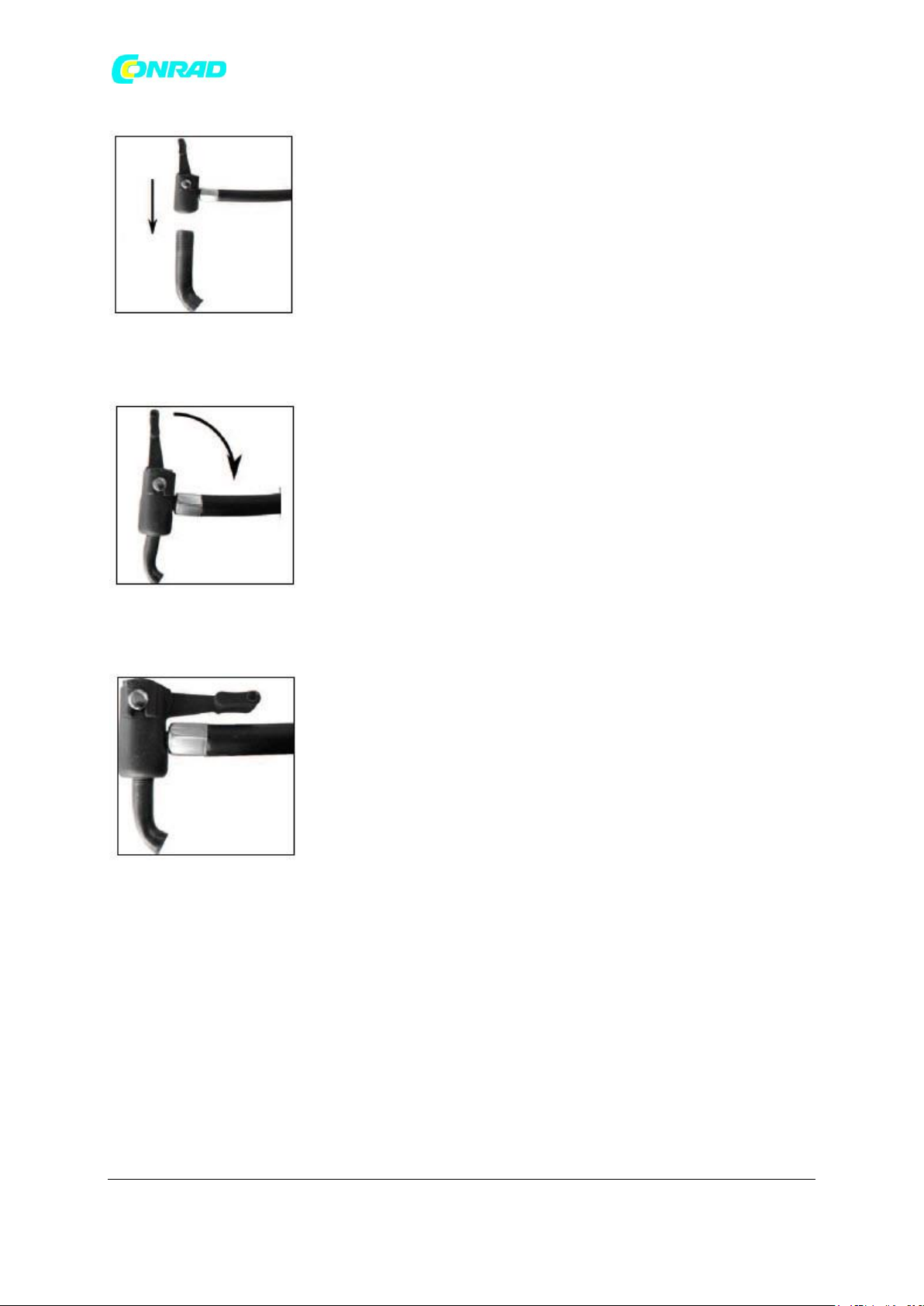

Umieść przyłącze zaworu na zaworze Rysunek 8
Zablokuj połączenie zaworu Rysunek 9
Możesz teraz napełnić opony za pomocą kompresora Rysunek 10
Aby napełnić, włącz sprężarkę za pomocą przełącznika (pozycja 17 w przeglądzie). Manometr (pozycja 15 w przeglądzie) służy do przybliżonego przybliżenia ciśnienia powietrza. Po osiągnięciu żądanego ciśnienia powietrza wyłącz kompresor. Odłącz złącze zaworu w odwrotnej kolejności
(Rysunki 10 - 7).
Strona 13 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Podczas wypełniania należy zawsze zwracać uwagę na prawidłowe ciśnienie powietrza (informacje można znaleźć w instrukcji obsługi pojazdu). Sprężarka może dostarczyć ciśnienie do maksymalnie 18 barów. Jeśli ciśnienie jest zbyt wysokie, istnieje ryzyko eksplozji i obrażeń.
Nigdy nie pozwól, aby sprężarka działała dłużej niż 10 minut bez przerwy, w przeciwnym razie istnieje ryzyko przegrzania. Wyłącz kompresor na + po 10 minutach użytkowania i pozwól mu całkowicie ostygnąć przed ponownym uruchomieniem. Nigdy nie pozostawiaj pracującej sprężarki bez nadzoru.
Po „napełnieniu opony, sprawdź ponownie ciśnienie w oponach za pomocą oddzielnego testera ciśnienia powietrza (np. Na„ stacji benzynowej, warsztacie samochodowym).
6.6.2 Korzystanie z adaptera zaworu:
26. Adapter zaworu rowerowego (do zaworów Dunlop i Sclaverand)
27. Adapter do piłek
28. Uniwersalny adapter do artykułów rekreacyjnych (nie nadające się do zabawek itp.)

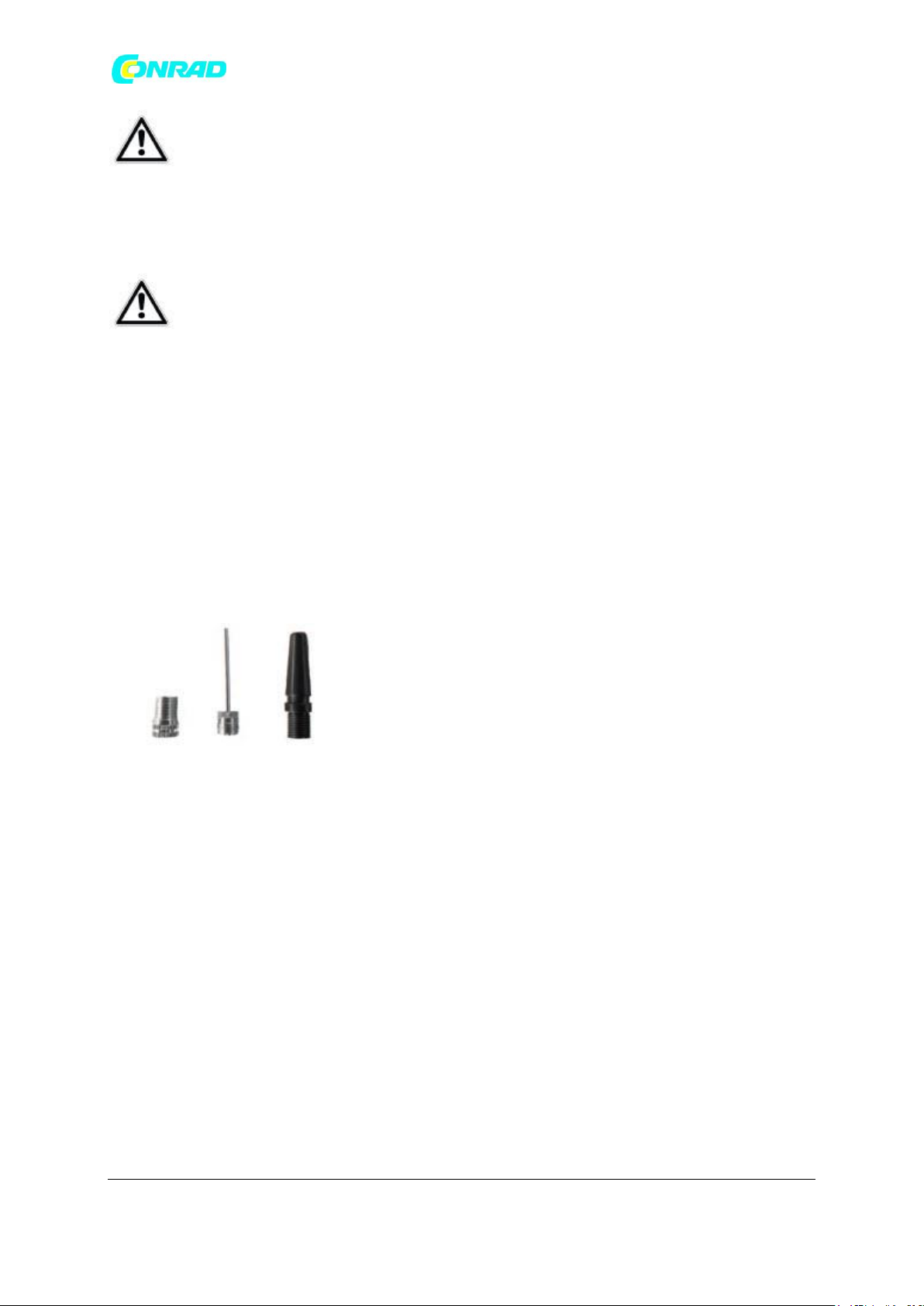

26 27 28 Rysunek 11: Adapter zaworu
Adapter zaworu rowerowego (do zaworów Dunlop i Sclaverand) (26):
W przypadku zaworów Sclaverand: Odkręć radełkowaną śrubę tłoka zaworu i krótko naciśnij raz. Przykręć adapter zaworu za pomocą radełkowanej koronki do zaworu roweru.
Teraz podłącz przewód powietrza, jak pokazano na rysunkach 7 - 10, do adaptera zaworu rowerowego. Teraz możesz włączyć kompresor i napełnić oponę roweru. Po osiągnięciu żądanego ciśnienia powietrza wyłącz kompresor. Odłącz złącze zaworu w odwrotnej kolejności (rysunki 10 - 7). Odkręć adapter zaworu rowerowego i wyjmij go z Zawór rowerowy W przypadku zaworów Sclaverand: Ponownie dokręcić radełkowaną śrubę tłoka zaworu.
Strona 14 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Adapter do piłek (27):
Otwórz blokadę złącza zaworu (Rysunek 7). Włożyć adapter do kulek do przyłącza zaworu. Zablokuj połączenie zaworu (Rysunek 9). Włożyć adapter do zaworu kuli. Teraz możesz włączyć sprężarkę i napełnić kulę. Po osiągnięciu żądanego ciśnienia powietrza wyłącz sprężarkę. Zdejmij adapter z przyłącza zaworu, postępując w odwrotnej kolejności, jak opisano powyżej.
Uniwersalny adapter do elementów rekreacyjnych (28):
Otwórz blokadę złącza zaworu (Rysunek 7). Włożyć uniwersalny adapter do złącza zaworu. Zablokuj połączenie zaworu (Rysunek 9). Włóż uniwersalny adapter do złącza napełniania sprzętu rekreacyjnego. W zależności od wersji możliwe jest, że uniwersalny adapter będzie musiał być mocno trzymany podczas procesu napełniania. Teraz możesz włączyć kompresor i rozpocząć proces napełniania. Po osiągnięciu żądanego ciśnienia powietrza wyłącz kompresor. Wyjąć adapter z przyłącza zaworu postępując w odwrotnej kolejności, jak opisano powyżej.
6.7 Bezpiecznik / Wymiana bezpiecznika:
Sprężarka, gniazda 12 V, złącza USB i oświetlenie robocze są zabezpieczone wspólnym bezpiecznikiem 15 A (pozycja 12 w przeglądzie). W przypadku zadziałania tego bezpiecznika wyłącz go; kompresor i światło robocze. Odłącz wszystkie urządzenia podłączone do gniazdek 12 V i złączy USB. Wyjmij uszkodzony bezpiecznik z oprawy. Wymień uszkodzony bezpiecznik na inny tej samej jakości, w tym przypadku płaski bezpiecznik 15 A.
6.8 Konwerter napięcia
Ciągła moc znamionowa przetwornika napięcia wynosi 150 W. Podczas podłączania urządzenia elektrycznego do przetwornika napięcia należy zwrócić uwagę, aby maksymalna wydajność tego urządzenia nie przekraczała 150 W ciągłej wartości znamionowej przetwornika napięcia.
6.8.1 Podłączenie urządzenia elektrycznego do przetwornika napięcia
Przełączyć konwerter napięcia o; za pomocą przełącznika (pozycja 18 w przeglądzie) przed podłączeniem urządzenia elektrycznego. Wyłącz o; urządzenie elektryczne, które zamierzasz podłączyć przed podłączeniem go do przetwornika napięcia. Włożyć wtyczkę urządzenia elektrycznego do gniazda (pozycja 19 w zestawieniu) przetwornika napięcia. Przełączyć konwerter napięcia o; za pomocą przełącznika. Lampka kontrolna (pozycja 21 w zestawieniu) przetwornika napięcia zaświeci się na zielono i wentylator zacznie działać. Teraz możesz zacząć korzystać z podłączonego urządzenia. Jeśli zapali się czerwona lampka ostrzegawcza (pozycja 20 w zestawieniu) przetwornika napięcia, oznacza to, że akumulator Power Pack nie jest wystarczający do obsługi urządzenia elektrycznego na przetworniku napięcia. W takim przypadku wyłącz konwerter napięcia, urządzenie elektryczne i wszystkie inne funkcje Power Pack. Wyciągnij wtyczkę z gniazdka. Naładuj
Power Pack.
Strona 15 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Nigdy nie używaj konwertera napięcia podczas ładowania Power Pack.
6.8.2 Wymiana bezpiecznika
Przetwornica napięcia posiada bezpiecznik dla własnego zabezpieczenia (pozycja 16 w przeglądzie). Bezpiecznik zostaje wyzwolony, gdy podłączone urządzenia elektryczne próbują pobrać zbyt dużą moc z przetwornicy napięcia. Jeśli zadziałał ten bezpiecznik, najpierw wyłącz; podłączone urządzenie, a następnie wyłączyć konwerter napięcia. Wyciągnij wtyczkę urządzenia z gniazda przetwornika napięcia. Wymień uszkodzony bezpiecznik na inny tej samej jakości, w tym przypadku płaski bezpiecznik 15 A.
7. Konserwacja i pielęgnacja
7.1 Konserwacja: Zestaw Power Pack należy przechowywać w suchym i zabezpieczonym przed
mrozem miejscu. Jeśli Power Pack nie jest używany przez dłuższy czas, należy go naładować. Zimą ładuj co dwa miesiące, latem ładuj co miesiąc.
7.2 Pielęgnacja: wyłącz Power Pack o; Przed sprzątaniem. Wyczyść obudowę Power Pack miękką, suchą szmatką. Nie używaj agresywnych środków czyszczących ani środków czyszczących na bazie rozpuszczalników. Nigdy nie pozwól, aby płyny dostały się do obudowy.
8. Uwagi dotyczące ochrony środowiska
Nie wyrzucaj urządzeń elektrycznych razem z odpadami domowymi! Złom elektryczny i elektroniczny należy zbierać osobno i utylizować w sposób przyjazny dla środowiska w celu recyklingu. W sprawie możliwości utylizacji złomu elektrycznego i elektronicznego należy skontaktować się z lokalną lub miejską administracją.
Jesteś prawnie zobowiązany do zwrotu baterii i pakietów baterii. Po zużyciu mogą zostać zwrócone do nas, przekazane do komunalnego punktu zbiórki lub do lokalnego sprzedawcy. Baterie zawierające niebezpieczne materiały są oznakowane symbolem składającym się z przekreślonego kosza na śmieci oraz symbolu chemicznego (Cd, Hg lub Pb), który oznacza metal ciężki odpowiedzialny za zagrożenie.
9. Informacje kontaktowe
EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal Niemcy Telefon: +49 (0) 202 42 92 83 0 Faks: +49 (0) 202 2 65 57 98 Internet: www.eal-vertrieb.com E-mail: info@eal-vertrieb.com
Strona 16 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
http://www.conrad.pl
Informacje dotyczące utylizacji
a)Produkt
Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie
b) Akumulatory
Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i
akumulatorów) aby zwrócić wszystkie zużyte akumulatory i baterie. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie).
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 17 z 17
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
Loading...
