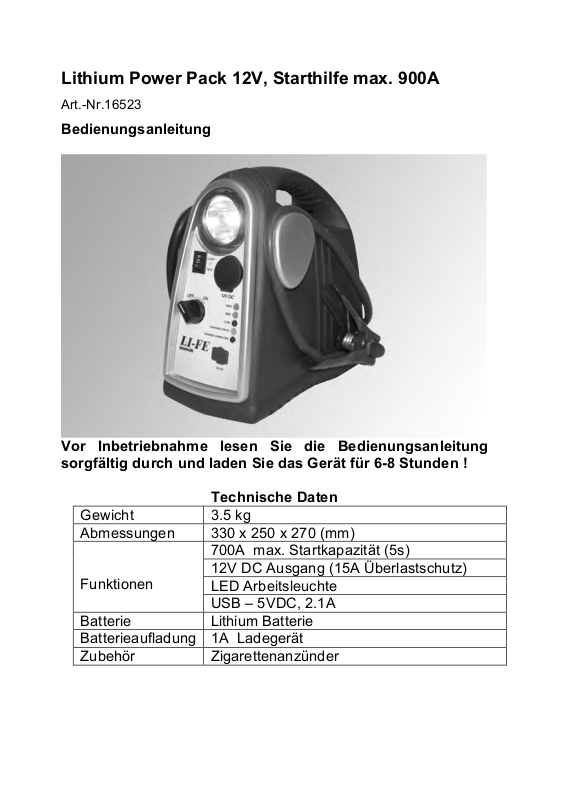

Lithium Power Pack 12V, Starthilfe max. 900A
Art.-Nr.16523
Bedienungsanleitung
Vor Inbetriebnahme lesen Sie die Bedienungsanleitung
sorgfältig durch und laden Sie das Gerät für 6-8 Stunden !
Technische Daten
Gewicht
3.5 kg
Abmessungen
330 x 250 x 270 (mm)
Funktionen
700A max. Startkapazität (5s)
12V DC Ausgang (15A Überlastschutz)
LED Arbeitsleuchte
USB – 5VDC, 2.1A
Batterie
Lithium Batterie
Batterieaufladung
1A Ladegerät
Zubehör
Zigarettenanzünder
1. Eigenschaften
! Verpolungsschutz- Alarm, Kurzschluss- Alarm, Niedrig-
spannungs- Alarm, Überhitzungstemperatur- Alarm
! 12 Volt Gleichspannungsversorgung für Geräte mit 12 Volt
Zigarettenanzünderstecker.
! LED- Arbeitsleuchte zur Hilfe bei Notreparaturen oder
Notsituationen
! Neuer Li- Ionen Akku mit mehr Leistung.
! Laden Sie das Gerät über 230 Volt Netzspannung. Ein
automatischer Schutz verhindert Schäden auch bei
langfristigen Ladevorgängen.
! Der 5 Volt USB- Ausgang liefert die Energie für elektrische
Kleingeräte (MP3- player usw.)
! LED Anzeige für internen Batterie- Status
! Stabiles Gehäuse aus PP Material
2. WARNHINWEISE:
! Lesen Sie vor Gebrauch die Anleitung und
Sicherheitshinweise sorgfältig durch! Beachten Sie auch die
Bedienungsanleitung Ihres Fahrzeuges und die
Spezifikationen der Fahrzeugbatterie! Die Anleitung für
spätere Bezugnahme gut aufbewahren!
! Achtung! Benutzen Sie das Gerät nur zur Überbrückung von
Blei-Säure Batterien! Versuchen Sie niemals Trocken- Zellen
Batterien, wie sie im Haushalt Verwendung finde, zu laden!
Diese Batterien können explodieren und großen Schaden
anrichten!
! Rauchen, Feuer und offenes Licht sind in der Nähe einer
Batterie verboten!
! Legen Sie keinerlei Werkzeug auf der Batterie ab, da sonst
die Gefahr eines Kurzschlusses besteht!
! Wenn Sie mit Blei- Säure Batterien arbeiten, sollten Sie
sämtlichen Schmuck ablegen, da sonst die Gefahr eines
Kurzschlusses besteht!
! Stoppen Sie den Betrieb sofort, wenn Sie das Alarmsignal
hören und die LED - Anzeige (8) leuchtet! Ursache dafür
könnte sein:
1， Die Spannung ist geringer als 8 Volt. Bitte laden Sie das
Gerät.
2， Die Temperatur übersteigt 60° C. Bitte lassen Sie das
Gerät auf unter 40° abkühlen.
3， Bei Schalterstellung (10) „off“: Das Gerät ist verpolt
angeschlossen oder es besteht ein Kurzschluss an den
Klemmen. Stellen Sie einen korrekten Anschluss her.
3. SICHERHEITSVORSCHRIFT !
! Vergewissern Sie sich vor Inbetriebnahme des Gerätes,
dass der Schalter (10) „Jump-off“ in Schalterstellung „off“
steht und die Polklemmen richtig angeschlossen sind.
Jump-off Schalter (10) in Schalterstellung “off”：
! a. Bei Verpolung der Polklemmen wird ein Alarmton ertönen
und die Alarm- Anzeige LED (8) leuchtet auf.
! b. Bei Kurzschließen beider Polklemmen wird ein Alarmton
ertönen und die Alarm- Anzeige LED (8) leuchtet auf.
! Achtung: Korrigieren Sie die Anschlussverbindung sofort, da
Gefahr besteht!
4. Geräte- Ausstattung
1. Test- Schalter
2. LED Arbeits- und Notleuchte
3. 12V Gleichspannungsausgang
4. Ladezustands-LED voll
5. Ladezustands- LED 50%
6. Ladezustands- LED niedrig
7. Lade- Status LED
8. Alarm LED
9. USB 5VDC 2.1A
10. On-off Schalter
11. Netzteilbuchse
5. Verwendung als Starthilfe
Warnung:
Stellen Sie sicher, dass die Fahrzeugbatterie eine
Nennspannung von 12 Volt besitzt und nicht beschädigt ist,
Explosionsgefahr! Halten Sie unbedingt die folgenden
Schritte ein, Nichtbeachtung könnte ein Risiko darstellen:
1. Zündung des KFZ abstellen. Alle Zusatzgeräte wie
Licht, Radio, Klimaanlage usw. ausschalten!
2. Vergewissern Sie sich, dass sich der Schalter (10) in
Position “off” befindet.
3. Die Polzangen dürfen sich auf keinen Fall berühren
oder aneinander gehalten werden, da sonst
Feuergefahr durch Funkenflug besteht.
4. Sorgen Sie für gute Belüftung.
5. Zuerst die rote positive (+) Polzange an den
positiven (+) Batterieanschluss anklemmen. Die
Polzange darf keine beweglichen Teile oder
Kraftstoffleitungen berühren.
6. Verbinden Sie nun die schwarze negative (-)
Polzange an einem geeigneten Massepunkt des
Fahrzeugrahmen.
7. Wenn eine falsche Verbindung zwischen positiven
und negativen Pol besteht, ertönt ein akustisches
Alarmsignal und die rote LED (8) leuchtet auf.
8. Erst nachdem eine korrekte Verbindung hergestellt
ist, stellen Sie den Schalter (10) auf „on“ und starten
nun das Fahrzeug.
9. Die maximale Dauer eines Startversuches sollte 5
Sekunden nicht überschreiten.
10. Startet der Motor nicht nach ein paar Sekunden,,
warten Sie zur Vermeidung einer Überhitzung des
Gerätes mindestens 3 Minuten vor einem weiteren
Startversuch.
11. Nach einem erfolgreichen Startversuch stellen Sie
zuerst den Schalter (10) in Stellung “ off”. Nun lösen
Sie die schwarze (-) Polzange und trennen
anschließend die rote (+) Polzange von der Klemme
12. Nach Gebrauch das Starthilfegerät, wie später
beschrieben, wiederaufladen.
6. Aufladen mit dem Netzteil
Warnung:
1. Benutzen Sie das beigefügte Ladegerät zum Aufladen des
Gerätes. Nicht- Standart- Produkte verkürzen die Lebensdauer
der Batterie.
2. Laden Sie das Gerät vor der ersten Inbetriebnahme etwa 8
Stunden auf.
3. Nach jedem Einsatz drücken Sie den Testschalter (1) und
überprüfen die Batteriespannung mit den Anzeige LED (4)(5)
und (6). Bei Aufleuchten der LED (5) oder (6) muss das Gerät
wieder aufgeladen werden.
4. Wenn möglich, laden Sie das Gerät nach jeder Nutzung. Das
Gerät muss mindestens alle 6-12 Monate aufgeladen werden.
Ladevorgang:
1. Stecken Sie den Netzadapter in die 230 Volt AC Steckdose.
2. Stecken Sie den Anschluss des Ladegerätes in die Buchse
(11) an der Seite des Gerätes. Der Ladevorgang wird durch
Leuchten der LED (7) rot angezeigt.
3. Nach der Benutzung des Gerätes beträgt die Ladezeit etwa
6-8 Stunden.
4. Nach vollständiger Aufladung wechselt die LED Anzeige (7)
auf grün.
5. Trennen Sie die Verbindung zum Ladegerät.
Durch die regelmäßige Nutzung des Gerätes erreichen Sie
eine maximale Lebensdauer der Batterie, deren Kapazitätsvolumen dadurch erhalten bleibt.
Laden über die 12 Volt DC Spannungsversorgung
1. Öffnen Sie die Abdeckung der Zigarettenanzünder- Buchse (3)
auf der Vorderseite des Gerätes.
2. Stecken Sie den Stecker in die Buchse
Hinweis:
-Die maximale Leistung des Zigarettenanzünders beträgt 150
Watt. Wird diese überschritten, wird die Buchse für 30 Sekunden
abgeschaltet.
- Dies ist eine zusätzliche Möglichkeit, das Gerät wieder zu
laden, die Batterie kann dadurch nicht voll aufgeladen werden.
Verwenden Sie, wenn möglich, die normale Art des Aufladens.
7. Gebrauch des USB- Anschluss und der LED
Arbeitsleuchte
1. Betätigen des Schalters(1)(Light oder Test Stellung) schaltet
die USB Buchse ein( Sinkt die Batteriespannung unter 10 V,
wird der USB- Ausgang automatisch abgeschaltet).
2. Betätigen des Schalters(1) in Stellung „Light“, schaltet die
Arbeitsleuchte ein.
3. Betätigen des Schalters(1) in Stellung „Test“, überprüft die
Batteriespannung.
8. Wartung
1. Überprüfen Sie vor jedem Gebrauch des Starhilfegerätes,
dass die Kabel in perfektem Zustand und die Pollzangen
sauber und frei von Korrosion sind.
2. Reinigen Sie das Gerät mit einem trockenen Tuch. Keine
Lösungsmittel als Reinigungsmittel verwenden.
3. Das Gerät stets im Ladezustand voll (LED 4) oder 50% (LED
5) halten.
EAL GmbH • Postfach 144124 • D – 42310 Wuppertal
