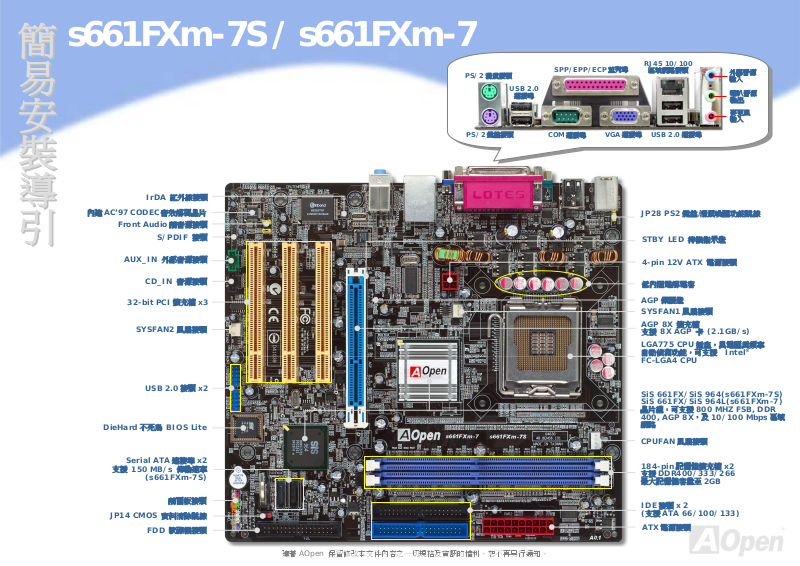

AOpen s661fxm-7S Easy Installation Guide

網路

鍵盤/滑鼠喚醒功能跳線

紅外線接頭

_

低內阻電解電容

_

軟碟機接頭

風扇接頭

電源接頭

保護燈

麥克風

電源接頭

簡

不死鳥

風扇接頭

簡

s661FXm-7S / s661FXm-7

易

易

PS/2 滑鼠接頭

安

安

裝

裝

導

導

引

引

內建 AC’97 CODEC 音效解碼晶片

DieHard

支援 150 MB/s 傳輸速率

IrDA

Front Audio 前音源接頭

S/PDIF 接頭

AUX

IN 外部音源接頭

IN 音源接頭

CD

32-bit PCI 擴充槽 x3

SYSFAN2

USB 2.0 接頭x2

BIOS Lite

Serial ATA 連接埠 x2

(s661FXm-7S)

PS/2 鍵盤接頭 USB 2.0 連接埠

USB 2.0

連接埠

SPP/EPP/ECP 並列埠

COM 連接埠

VGA 連接埠

RJ45 10/100

區域網路接頭

JP28 PS2

STBY LED 待機指示燈

4-pin 12V ATX

AGP
SYSFAN1 風扇接頭

AGP 8X 擴充槽
支援 8X AGP 卡 (2.1GB/s)

LGA775 CPU 插座，具電壓與頻率
自動偵測功能，可支援 Intel
FC-LGA4 CPU

SiS 661FX/SiS 964(s661FXm-7S)
SiS 661FX/SiS 964L(s661FXm-7)
晶片組，可支援 800 MHZ FSB, DDR
400, AGP 8X，及 10/100 Mbps 區域

CPUFAN

184-pin 記憶體擴充槽 x2

支援 DDR400/333/266
最大記憶體容量至 2GB

外部音源
輸入

喇叭音源
輸出

輸入

®

前面板接頭

JP14 CMOS 資料清除跳線

FDD

IDE 接頭 x 2
(支援 ATA 66/100/133)

建碁 AOpen 保留修改本文件內容之一切規格及資訊的權利，恕不再另行通知。

ATX

裝置

,

安裝此主機板所需要的基本說明已

“

經詳述於此張

簡易安裝導引” 之
中。若您需要更詳盡的解說，請參閱

紅利包光碟片中的線上使用手冊。感

謝您響應環保。

1. 安裝 CPU

2. 安裝 CPU 散熱風扇
& 系統散熱風扇

12. 安裝驅動程式 & 工具軟體

11. 安裝作業系統 (例如
Windows XP)

簡易安裝導引

80-

蕊

ATA 133

軟碟機排線

紅利包光碟片

I/O

擋板

x 1
Serial ATA
Serial ATA

x 1

排線

x 1

x 1

x 1

排線

x 1 (僅限s661FXm-7S)

電源線

x 1 (

僅限

s661FXm-7S)

3. 安裝記憶體模組

4. 安裝硬碟,
CD-ROM 及SATA

等

5. 連接前面板接線

8. 安裝其它裝置 (USB, 前
音源, 等)

10. 載入預設 BIOS,
設定 CPU 頻率

9. 連接背板連接埠
(鍵盤, 滑鼠, 等)

PART NO: 49.8EM07.TE1

DOC. NO: S661FXM7S-EG-C0408A

6. 連接 ATX 電源線

7. 安裝 AGP & PCI 卡

1.

金三角

記號

插座固定桿

安裝

本插座只適合 Intel 所推出的最新 FC-LGA4 CPU。其他規格的 CPU 將無法安裝。

CPU 插座框板

塑膠蓋

CPU

1. 將 CPU 插座固定桿及框板拉起。

2. 移除 CPU 插座框板上的塑膠蓋。

3. 找到 CPU 插座上的第一腳，然後找到
CPU 上的金三角記號。請將第一腳對準
CPU 上之金三角記號，然後將 CPU 插入
插座中。

4. 壓回 CPU 插座框板及固定桿即可完成
CPU 安裝。

3.

安裝記憶體模組

記憶體插槽為水藍色，應該很好認。請利用雙手將記憶體模組(DIMM)垂直往下壓，並稍加用
力一直到 DIMM模組穩穩插入插槽中。

卡
榫

Pin 1

將 CPU 風扇接頭插入 4 針的 CPUFAN 接頭上。如果您的機殼上已經預設風扇，請將接頭插
在 SYSFAN1 或 SYSFAN2 接頭上。

CPU

SYSFAN2接頭

2.

安裝

GND
+12V

偵測接腳

插座第一腳

CPU

備註: 如果您未依照針腳位置來進行安裝，很
可能導致
中，也請勿碰觸

Prescott CPU

及系統散熱風扇

偵測接腳

CPU socket

備註

: Intel

有最良好的散熱效果。

針腳斷裂損毀。安裝過程

CPU socket

原廠強烈建議您使用散熱膏以讓

+12V
GND

SYSFAN1接頭

PWM

偵測接腳

+12V

GND

CPUFAN 接頭

備註: 部分
轉速偵測接腳，所以無法使用風
扇轉速監控之功能。

CPU

風扇並沒有

接腳。

缺口

4.

連接

IDE

及軟碟機接頭

請將 34針軟碟機排線及 40 針、80針 IDE 排線分別插入 FDD與 IDE 裝置之接頭。請注意第
一接腳的位置 (在排線上第一接腳通常使用紅色來標示)。排線如果插錯方向將導致系統損壞。

Pin 1

Pin 1

FDD 軟碟機排線接頭

第二通道

主裝置 (3rd)

IDE 1 (第一通道)

第一通道

主裝置 (1st)

AT A 66/100/133

備註: 當
完全插入插槽時，插槽兩
邊的卡榫會自動卡入

DIMM

組。

IDE 2 (第二通道)

IDE 排線接頭

DIMM

兩側以固定該模

第二通道

次裝置 (4th)

第一通道

次裝置 (2nd)

模組

5.

連接

Front Panel

前面板接頭

7.

啟動電腦並載入

BIOS

設定

請將電源燈、喇叭及Reset 重置開關之接線分別連接至相對之接腳。如果您在 BIOS 中開
啟 “待機模式 (Suspend Mode)” 項目, 當系統進入待機模式時，電源燈及待機指示燈將
持續閃爍。

在前面板上可以找到一個電源開關，此開關上應該有一條 2 腳位的母接頭。請將它插至
SPWR 電源開關的接腳上。

HDD LED
HDD LED

SPEAKER

Front 前音源接頭

NC
NC

+5V

+5V
+5V

GND

NC

1

電源開關
GND

電源燈 LED­GND

電源燈 LED+
NC
GND

GND
RESET
GND

6.

連接

ATX

本主機板使用如下圖之 20腳位及 4 腳位ATX 電源供應接頭。請在連接電源線時注意正確的
接頭方向。我們強烈建議您先連接 4腳位接頭，再連接 20 腳位的 ATX 電源。

電源接頭

當您完成所有接線及跳線的設定之後，第一次開機時，請在系統進行 POST (開機
自我測試, Power-On Self Test) 時、按下<Del> 鍵進入 BIOS設定程式。選擇

Del

"Load Setup Defaults" 載入預設之 BIOS最佳設定值。

警告: 在您確定系統元件（如：

Turbo Defaults

＂選項。

8. AOpen

您可以由選單中挑選所需的應用軟體或驅動程式，點選 “GO” 按鈕後依照指示說明即可完成
安裝。

CPU

、記憶體、硬碟等）都能夠負荷之前，請不要使用“

紅利包光碟片與

EzInstall

Load

安裝驅動程式

安裝線上手冊

安裝工具軟體

瀏覽光碟片內

容

說明文件

退出

設定

CPU

核心電壓

設定

CPU

電壓及頻率

本主機板支援 VID (V oltage ID 或電壓識別) 功能，可以在開機時自動偵測 CPU 核心電壓
值。

設定 CPU 頻率

本主機板具有 CPU 免跳線設計; 您可以在 BIOS 中以 1MHz 階段式調整 CPU 頻率進行超
頻。CPU 核心頻率 = CPU FSB 時脈 x CPU 倍頻。然而, 目前市面上所販售的 CPU 均屬
於 "固定倍率" 型, 這表示使用者無法調整 CPU 倍頻, 只能以調整 CPU FSB 時脈的方式達
到超頻的效果。

(

超頻有一定的危險性，您必須自行承擔超頻的一切後果

BIOS
Setup (CPU

設定

CPU 倍頻 8x, 10x… 24x, 25x, 26x, 27x, 28x
CPU FSB (手動調整) FSB = 100MHz-250MHz ，以 1MHz 階段式 CPU 超頻

處理器編號 處理器頻率

5 系列

3 系列

備註: 市面上的
格僅供您參考。

!!)

> Frequency/Voltage Control (

速度設定

580 4.00G 800MHZ 20x 1MB L2
570 3.80G 800MHZ 19x 1MB L2
560 3.60G 800MHZ 18x 1MB L2
550 3.40G 800MHZ 17x 1MB L2
540 3.20G 800MHZ 16x 1MB L2
530 3.00G 800MHZ 15x 1MB L2
520 2.80G 800MHZ 14x 1MB L2

350 3.20G 533MHZ 24x 256K L2
345 3.06G 533MHZ 23x 256K L2
340 2.93G 533MHZ 22x 256K L2
335 2.80G 533MHZ 21x 256K L2

CPU

)

速度日新月異，當您閱讀此安裝導引時，也許已經有更快速的

頻率/電壓控制

FSB

CPU 倍頻

) > CPU Speed

暫存區

CPU

問世。此表

JP14

您可以利用此跳線清除 CMOS所儲存之資料並還原系統內定值。欲清除 CMOS 資料，請依
下列步驟：

1. 關閉系統電源並拔下 AC電源插頭。

2. 將 ATX 電源線從 PWR2 接頭上移除。

3. 將 JP14 之第 2-3 腳相連接，並維持數秒鐘。

4. 將 JP14 回復至第 1-2 腳連接狀態。

5. 將 ATX 電源線接回 PWR2 接頭。

清除

CMOS

資料

要訣：何時需要清除

1.

超頻後無法開機

2.

1 1

清除資料

一般狀態

（預設值）

JP28

本主機板具有鍵盤/滑鼠喚醒功能。您可以調整 JP28 來開啟或關閉此功能。當功能開啟時，
即可直接由鍵盤按鍵/滑鼠來喚醒待命中的電腦系統。本功能預設為 "關閉" (Pin1-2)，您可
自行更改為 "開啟" (Pin 2-3)。

Pin 1

鍵盤/滑鼠喚醒功能跳線

忘記系統開機密碼

3.

故障排除時

…

...

CMOS

…

之設定？

備註: 部分

能。

備註

LGA775 CPU。LGA775 CPU

偵測時脈倍頻，所以您將無法手動調整

BIOS

CPU

風扇並沒有轉速偵測接腳，所以無法使用風扇轉速監控之功

: SiS 661FX

中的時脈倍頻設定值。

晶片組支援

會自動

Pin 1

警告

: SiS 661FX

800MHz (200MHz*4)

可支援
前置匯流排；更高時脈設定可能會
造成嚴重系統損壞。

晶片組最大

1 1

關閉

(預設值)

開啟

前音源接頭

Y

_

_

USB 2.0

接頭

本主機板支援 8 個 USB 2.0 連接埠，可用於連接 USB 介面的各種裝置如：滑鼠、鍵盤、
數據機、印表機等。其中 4 個連接埠位於背板上。請用適當的排線將前方 USB 接頭連接
至 USB 模組或前面板上。

Front Audio

如果您的主機前面板上設有音效輸出孔，您就可以將音效卡的輸出連接至此接頭。特別一提，

在您連接排線之前，請將接腳上的跳線帽移除。但如果您不打算使用前音源接頭，則請勿移除

接腳上的黃色跳線帽。

前音源接頭

Pin 1

Pin 1

SBD6+

+5V

SBD6-

GND

KEY

USB 接頭

1 2

+5V

SBD7­SBD7+

GND
NC

9 10

內建

10/100 Mbps

區域網路

本主機板內建功能強大之 SiS區域網路控制器，可為公司及個人用戶提供 10/100 Mbps 乙
太網路功能。乙太 RJ45 接頭位於 USB 接頭的上方，其旁邊有兩個 LED 燈，右邊的燈為連線
模式，亮黃燈表示已連上網路。左邊的燈表示傳輸模式，亮綠燈表示正以 100Mbps傳輸資料

(不亮表示 10Mbps)。您可以經由 BIOS畫面開啟或關閉此功能。

Pin 1

1

MIC

AUD
AUD MIC BIAS
AUD

FPOUT_R

AUD_FPOUT_L

S/PDIF (Sony/Philips Digital Interface) 乃是最新的語音資料傳輸介面。此介面以光纖傳
輸令您印象深刻的高品質數位音效，它比一般的類比音效有著更佳的效果。藉由專用的音源
線，您可以將接頭連接至 S/PDIF 音效模組的數位輸出接頭。如圖所示，通常會有兩個 S/PDIF
輸出接頭。其中，RCA 接頭為一般消費性影音產品中最常見的接頭。另一個則是高品質的光
纖輸出接頭。與輸出功能相同，您也可以將音響設備的 RCA或光纖輸出接頭連接至本 S/PDIF
模組輸入孔以透過電腦播放其音效或音樂。然而，您必須使用可支援 S/PDIF 音源的喇叭/擴
大機/解碼機，才能充分享受原音重現的高品質音效表現。

NC

Front Audio

AUD_GND
AUD_VCC
AUD_RET_R
KE
AUD_RET_L

S/PDIF

接頭

傳輸指示燈 (左)

綠燈 100Mbps

連線指示燈 (右)

黃燈

(RCA)

S/PDIF 輸出
S/PDIF 輸入

S/PDIF 輸出

S/PDIF 輸入

(光纖)

S/PDIF 模組

(用戶選配)

S/PDIF
音源線

S/PDIF 接頭

1

+5V
KEY

SPDIF 輸出

GND
SPDIF 輸入

5

Pin 1

如果電腦無法正常開機，請參照下列程序排除問題。

產品名稱及

產品名稱與 BIOS版本可以在開機自我測試 (POST) 畫面之左上角處找到。例如下圖：

BIOS

版本

Phoenix - AwardBIOS v6.00PG, An Energy Star Ally

Copyright (C) 2004, Phoenix Technologies, LTD.

s661FXm-7S R1.02 July. 01. 2004 AOpen Inc.

s661FXm-7S 為主機板產品名稱；R1.02 為 BIOS 版本。

再次感謝您支持愛用建碁 AOpen 的優良產品，在此建議您到

http://club.aopen.com.tw/productreg/ 登錄成為建碁之友 Club AOpen 金卡會員以

確保您優先享受建碁 AOpen 的高品質技術服務。您還有機會參加不定期舉辦之線上吃角子
老虎遊戲，幸運獲得本公司提供之精美獎品。登錄之前，提醒您先準備好以下資料：產品型
號, 序號 (P/N), 流水號 (S/N) 及購買日期。產品序號與流水號印在條碼貼紙上。您可
以在外包裝盒上或主機板零件面上找到此條碼貼紙。例如：

Register Your Motherboard

P/N: 91.88110.201 為產品序號，S/N: 91949378KN73 則是流水號。

產品序號 流水號

嗶聲種類 所傳達之訊息

1 短 (嗶) 系統正常開機
1 長 - 1 短 (嗶) DRAM 記憶體錯誤
1 長 - 2 短 (嗶) 顯示卡或螢幕連接錯誤
1 長 - 3 短 (嗶) 鍵盤錯誤
重複長 (嗶) DRAM 未完全安插好

Phoenix-Award BIOS 錯誤訊息
