目次
目次
目次
..................................................................................................... 1
1.1 ご使用前の感謝の言葉 .................................................................... 4
1.2当マニュアルの特徴 ........................................................................ 5
1.3安全上のご注意 .............................................................................. 5
当マザーボードの紹介
2章
2.1 マザーボードの外観はどんな様子? ..................................................... 6
2.2 製品仕様..................................................................................... 7
2.3 ブロック図 .................................................................................. 8
ハードウェアのインストール
3章
3.1 インストール手順の概要.................................................................. 9
3.2 インストールに必要な情報 ..............................................................10
CPU
のインストール
CPU
クーラーのインストール
CPU
およびシステムファンのインストール
.......................................................................... 6
.................................................................. 9
..................................................................... 10
.......................................................... 11
.......................................... 14
メモリモジュールのインストール
IDE
およびフロッピーケーブルの接続
フロントパネルケーブルの接続
ATX
電源ケーブルの接続
3.3 他のインストール参照情報.............................................................19
CPU
電圧およびクロックの設定
Serial ATA
AGP 4X
IrDA
デュアル
USB2.0
1394
高性能
の接続
拡張スロットへの接続
の接続
................................................................................ 22
Gigabit LAN
の接続
............................................................................ 24
の接続
............................................................................... 25

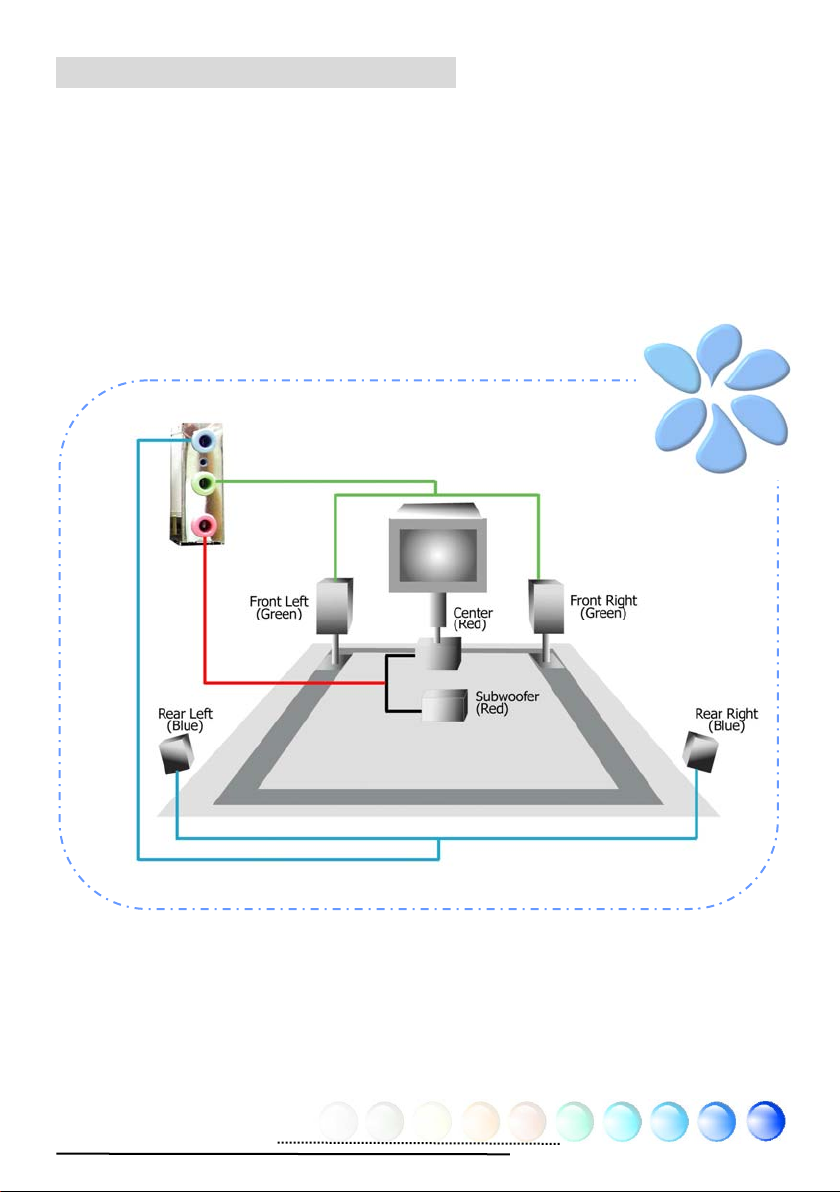

5.1
チャンネルオーディオ機能
................................................................ 18
........................................................................ 20
をサポート
..................................................... 15
................................................ 16
........................................................ 17
........................................................ 19
......................................................... 21
..................................................... 23
................................................. 26
1
フロントオーディオの接続
CD_IN
の接続
............................................................................. 28
............................................................. 27
AUX_IN
COM2

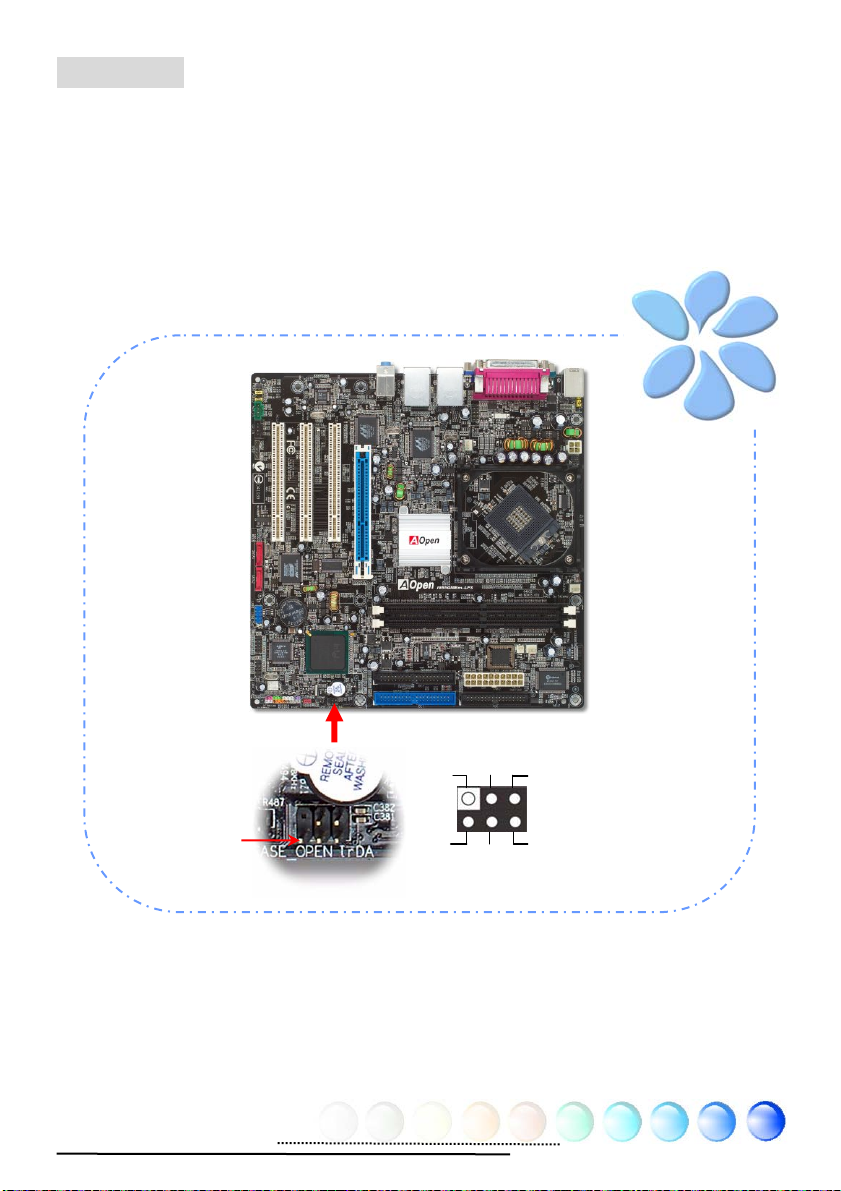

ケース解放センサコネクタ
S/PDIF (Sony/Philips

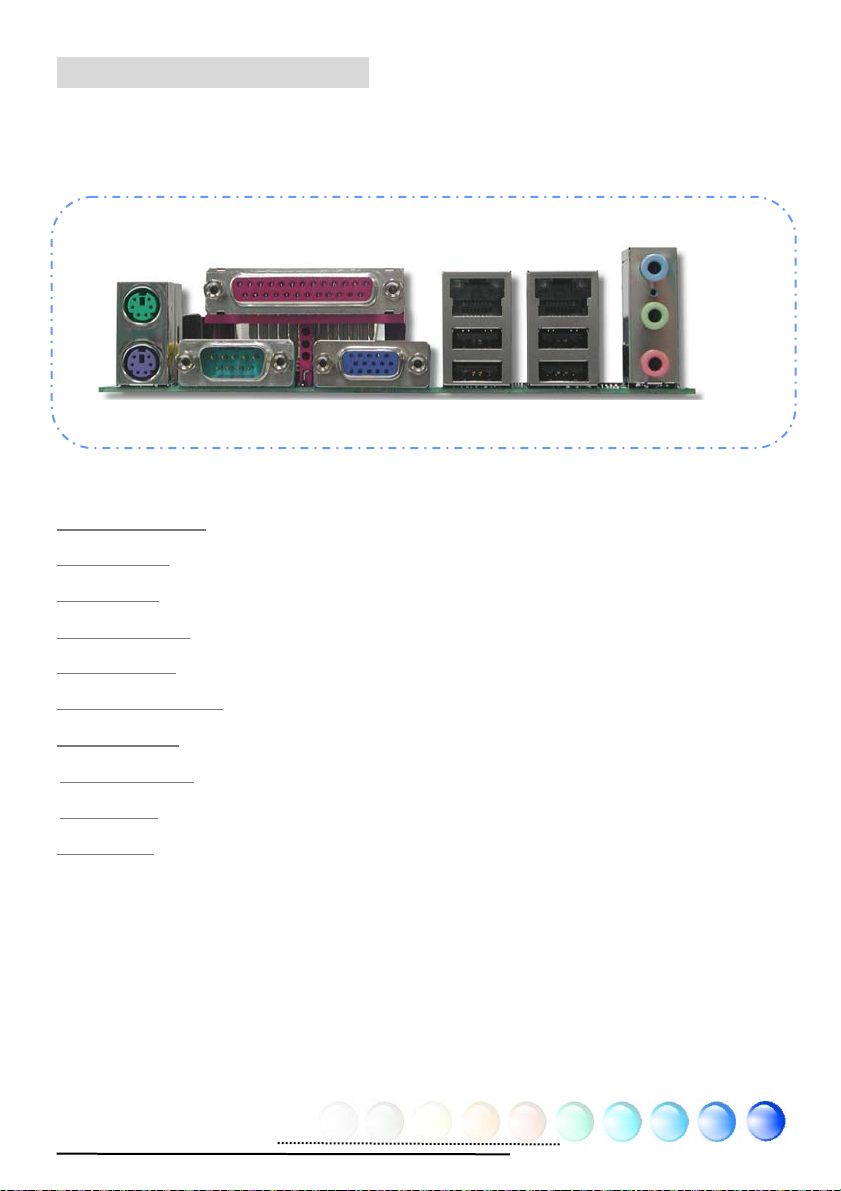

カラーコード対応後部パネル
LED

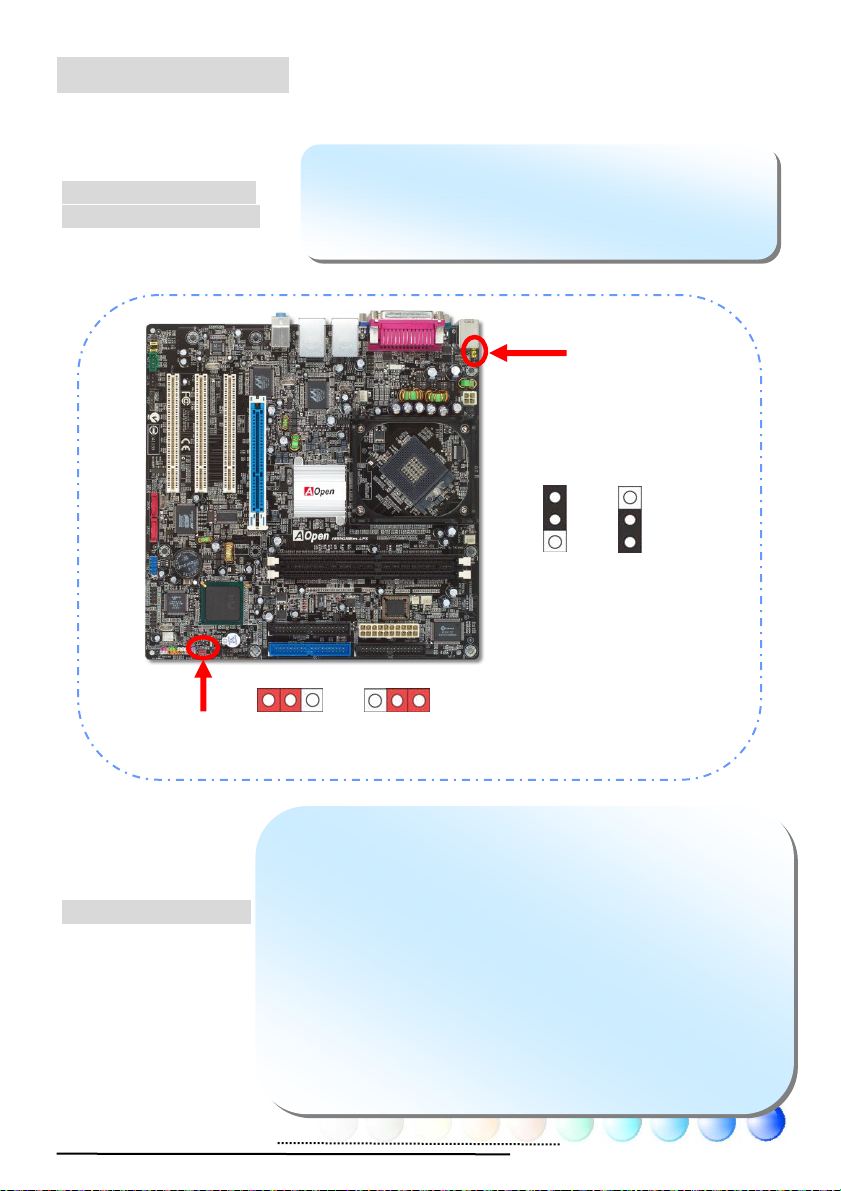

3.4 ジャンパ設定 ..............................................................................35
特殊な機能およびユーティリティ
4章

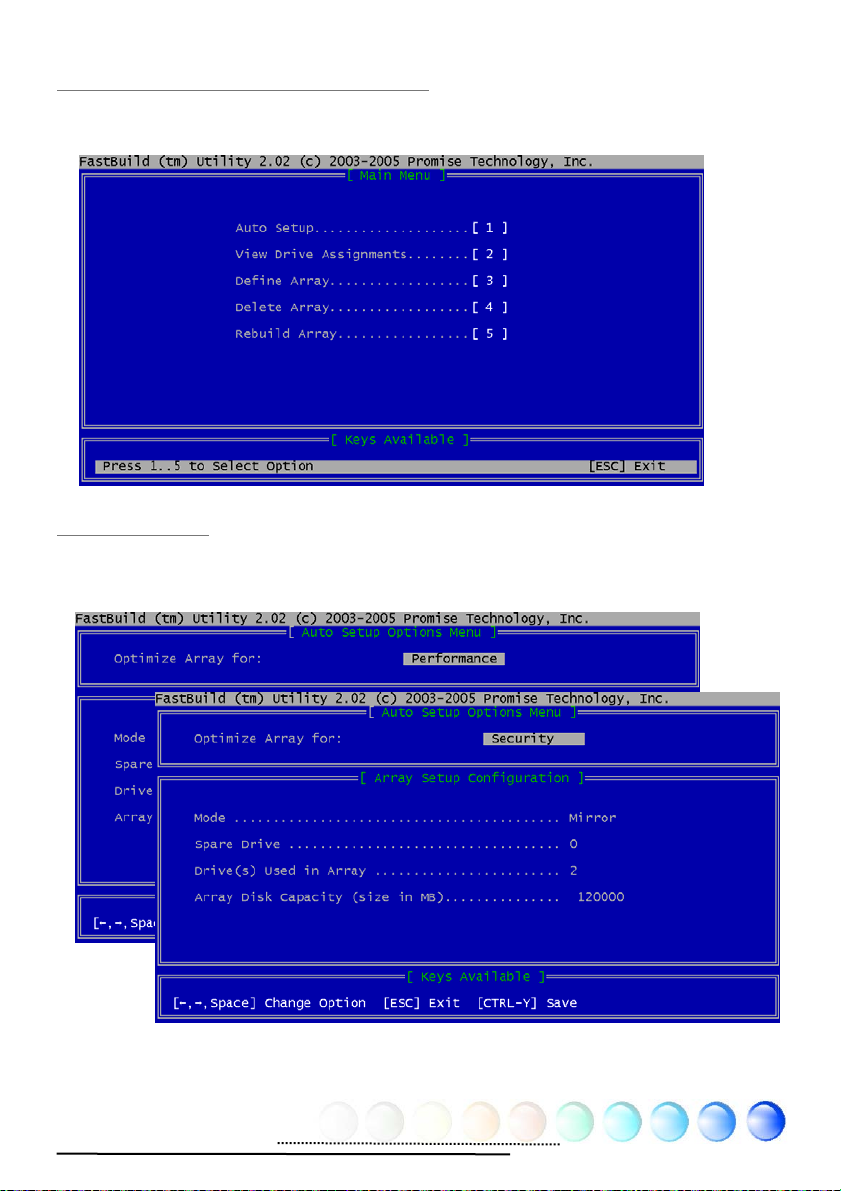

4.1 RAID (Redundant Array of Independent Disks) ...............................36
RAID
4.2 その他の便利な機能 ......................................................................40
5章 BIOS
5.1 紹介 .........................................................................................41
5.2 Phoenix-Award™ BIOSセットアッププログラムの使用方法 ....................42
5.3 BIOSセットアップの起動方法 ..........................................................42
Standard CMOS機能................................................................... 43
Advanced BIOS
の接続
........................................................................... 29
の接続
.............................................................................. 30
............................................................. 31
デジタルインタフェース)の接続
........................................................... 33
表示
................................................................................... 34
.......................................................... 36
設定ユーティリティ
の設定
.................................................................................... 41
機能
.............................................................. 36
................................................................... 45
.......................... 32
Advanced
周辺装置
パワーマネジメント設定
PNP/PCI
Silent BIOS/HW

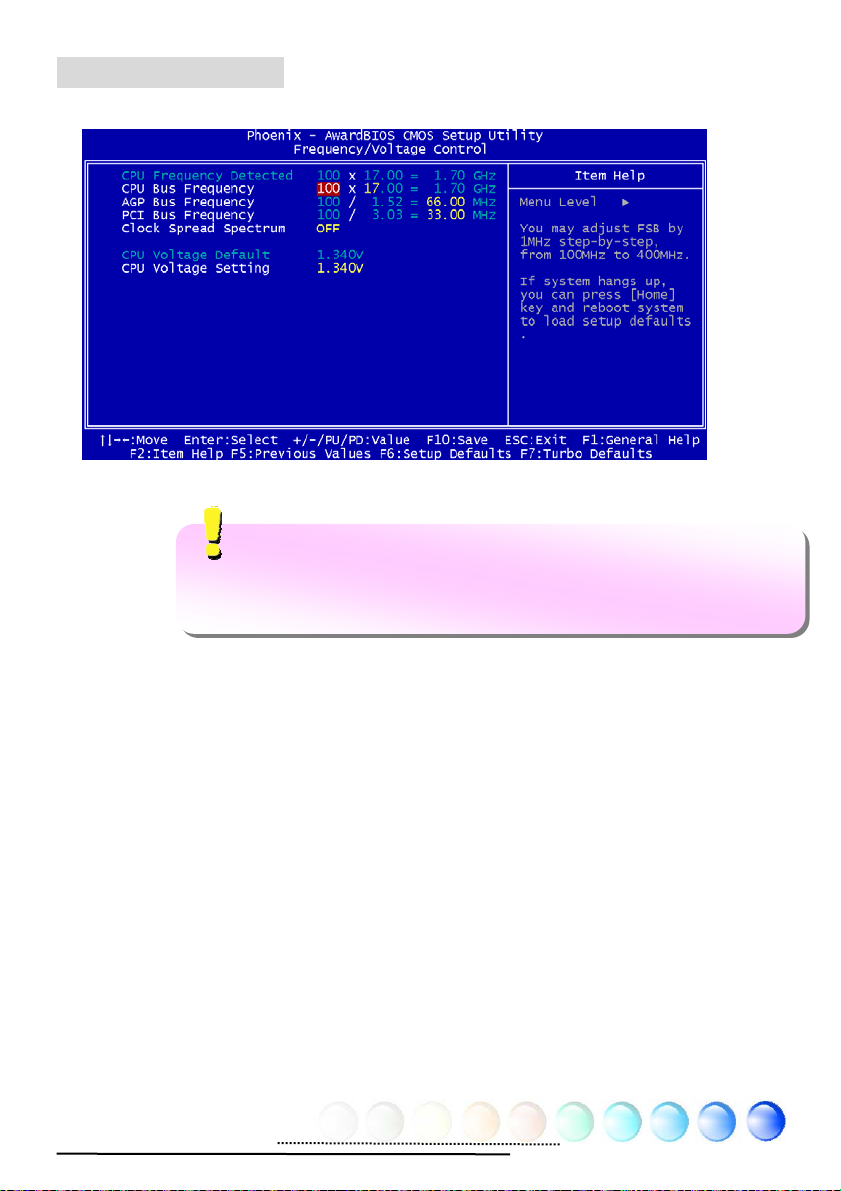

クロック/電圧の制御
デフォルト設定値のロード
ターボデフォルト値のロード
パスワードの設定
設定を保存して終了
チップセット機能
................................................................................... 49
設定
............................................................................. 54
モニタ
........................................................................ 58
..................................................................... 58
........................................................... 47
................................................................ 52
................................................................ 55
.................................................................... 56
............................................................. 57
........................................................... 57
2
保存せずに終了
........................................................................... 58
EEPROM
EEPROM
クレジット
5.4 Windows環境でのBIOSアップグレード ..............................................59
5.5 Vivid BIOSテクノロジ...................................................................61
ドライバのインストール
6章
6.1 ドライバのインストール.................................................................63
6.2 ユーティリティのインストール ........................................................64
トラブルシューティング
7章
テクニカルサポート
8章
モデル名と
マザーボードを登録する
Technical Support ..................................................................... 68
からユーザーデフォルト設定をロード
ユーザーデフォルト値の保存
................................................................................ 58
..................................................................... 62
..................................................................... 65
t ......................................................................... 66
BIOS
バージョン
............................................................ 67
................................................................ 67
............................................... 58
.................................... 58
3
1.1
ご使用前の感謝の言葉
まずはじめに、AOpen製品をお買上げいただきありがとうございます。当マザーボードは
当社の強力な製品設計技術およびたゆまぬ品質向上の努力により、ユーザー皆様の個々の
ニーズに応えるよう設計されています。
当マニュアルでは、マザーボードのインストール方法が紹介されています。今後のご参照
にきちんと保管してください。印刷物を紛失しても、当社ウェブサイト
http://www.aopen.comから更新されたファイルをダウンロードすることも可能です。
それでは、このユーザーフレンドリーなマニュアルをご覧になり、AOpen製品に装備され
ている強力な全機能をご堪能ください。
AdobeおよびAcrobatのロゴは、Adobe Systems Incorporatedの登録商標です。
AMD, AthlonおよびDuronのロゴは、Advanced Micro Devices, Incの登録商標です。
Intel, Intel Celeron, Pentium II, IIIおよびPentium 4 のロゴは、Intel Corporationの登録商標で
す。
nVidiaのロゴは、nVidia Corporationの登録商標です。
Microsoft, Windowsのロゴは、米国およびその他の国のMicrosoft Corporationの登録商標です。
当マニュアル中の製品およびブランド名は全て、識別を目的として使用されており、各社の登録商標
です。
当マニュアル中の製品仕様および情報は事前の通知なしに変更されることがあります。当マニュアル
内容の変更および改訂の権限はAOpenにあります。マニュアルおよび製品上の誤りや不正確な記述に
ついては、AOpenは保証を負いかねます。
この出版物は著作権法により保護されています。全権保留。
AOpen社の正式書面による許可がない限り、この冊子を如何なる形式や方法でもデータベースや記憶
媒体に複製することはできません。
1996-2004 Copyrights, AOpen Ltd. All rights reserved.
4
当マニュアルの特徴
1.2
当マザーボードの役立つ情報を把握し、知っておく必要のある特定の状況を示すため、下
記のアイコンがしばしば用いられています。
メモ
警告 / 注意
Wa ng rni
ヒント
Warning
安全上のご注意
1.3
組み立ての過程で知っておくべき情報や、役立つヒ
ントが記されています。
このマークを見つけたら特に注意してください。イ
ンストール途中で起きる間違いや、注意事項が説明
されています。
このヒントにはインストールを容易にする幾らかの
役立つ情報が記されています。
コンポーネント取扱いの前にリストストラップを装着し、システムユニッ
トの金属部につないでください。つなぐ場所は地面または金属面に接する
部分でも代用可能です。
ジャンパー設定の際はいつでも先ず電源プラグを抜いてください。
マザーボード上のコンポーネントのインストールまたは取り外しの際に
は、電源を外してマザーボードやその他コンポーネントの損傷を防止して
ください。
5
2章 当マザーボードの紹介
2章 当マザーボードの紹介
2.1
マザーボードの外観はどんな様子
?
1. JP28 PS2キーボード/マウスウェイクアップジャンパ 17. オンボードAC’97 CODEC
2. COM2コネクタ 18. フロントオーディオコネクタ
3. 4ピン12V ATX電源コネクタ 19. AUX_INコネクタ
4. SYSFAN1
5. AGP 4X
6. 479ピンCPUソケット、Intel Pentium M
5. CPUをサポート
7. Intel 855GME/ICH4-Mチップセット 23. 32ビットPCI拡張スロットX 3
8. CPUFANコネクタ 24. Serial ATAポートX 2
9. 184ピンDIMMs x 2 25. USB 2.0コネクタ
10. 電源温度センサコネクタ 26. IEEE 1394コネクタX 2
11. PWRFANコネクタ
12. ダイハードBIOS Lite 28. JP14 CMOSデータクリア用ジャンパ
13. ATX電源コネクタ 29. フロントパネルコネクタ
14. FDDコネクタ 30. ケース解放センサコネクタ
15. IDEコネクタx 2 31. IrDAコネクタ
16. デュアルMarvell Gigabit LAN
20
26
28
16
22
24
30
17
18
19
21
23
25
27
29
31
20. CD_INコネクタ
21. S/PDIFコネクタ
22. STBY LED
27. BOOT LED
2
4
6
8
10
12
14
1
3
5
7
9
11
13
15
6
2.2
製品仕様
お買い上げのマザーボードの主要機能は下記の通りです。
モデル名
CPU
チップセット
メインメモリ
Graphics
IDE
LAN
サウンド Realtek AC'97 CODECオンボード、5.1チャンネルをサポート
USB
IEEE 1394
スロット
後部パネルI/O
オンボードコネクタ
BIOS
ボード寸法
i855GMEm-LFS
Intel Pentium M (DothanおよびBanias) CPU
Socket 479
400MHz
Intel 855GME/ICH4-M
200/266/333MHz
DDR DIMM x 2
DIMM Type : 256/512MB & 1GB
最大メモリ : 2GB
チップセット内蔵VGAエンジン
4X AGPスロット
ATA100コントローラ内蔵
Promise Serial ATAコントローラ(Raid 0 ,1をサポート)
最大ディスク容量: 144,000,000GB [48ビットLBA仕様準拠]
デュアルMarvell Gigabit PCI LAN チップ
チップセット内蔵、USB 2.0 x 6ポート
Agere 1394コントロールチップ
AGP x 1
PCI x 3
PS/2キーボードx 1, PS/2マウスx 1
USBポートx 4, LANポートx 2,
VGAポートx 1, COMポートx 1
プリンタポートx 1
スピーカー出力x 1, ライン入力x 1, マイク入力x 1
フロッピードライブコネクタx 1
IDEチャンネル: ATA100 x 2
Serial ATAチャンネルx 2
フロントパネルx 1
フロントオーディオx 1
CPU FAN x 1
システムFAN x 1
電源FAN x 1
電源温度センサコネクタx 1
ケース解放センサコネクタx 1
CD_IN x 1, AUX_IN x 1
IrDA x 1,S/PDIF x 1
COM2x 1
IEEE 1394 x 2
USBコネクタx 1
Award PnP 4MビットフラッシュROM BIOS
244 mm x 244 mm
7

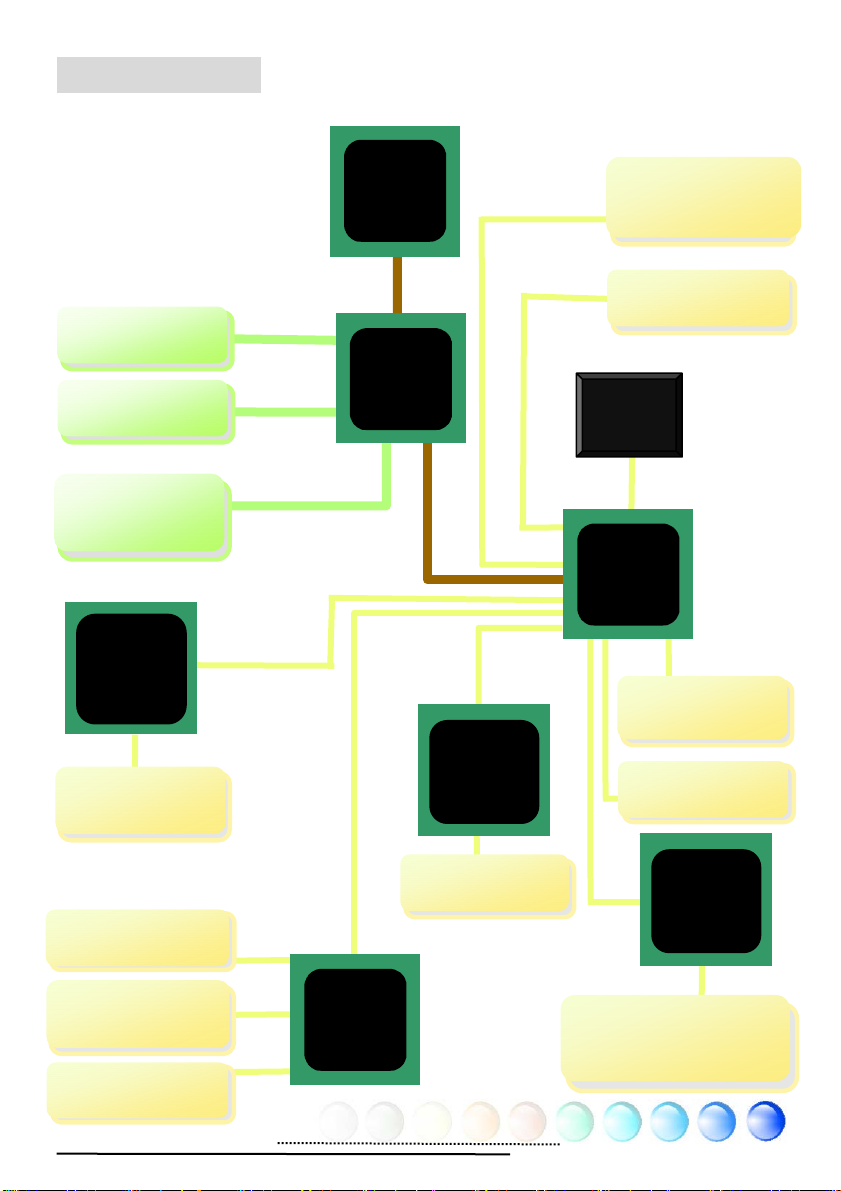

2.3
ブロック図
VGAオンボード
AGP 4X
AGP 4Xスロット
DIMMソケット
x2
Marvell
デュアル
Gigabit
LANチップ
LAN接続
コンポーネント
パラレルポート
フロッピーディス
クドライブ
シリアルポートx2
Socket 479
Intel
Pentium M
CPU
400MHz
システムバス
Intel
AGPバス
855GME
chipset
DDR 333/266/200
RAM最大2GB
Winbond
Super I/O
PCIバス
ATA
33/66/100
Agere
IEEE1394
コントロ
ーラ
IEEE 1394 x2
32ビットPCIスロ
ット x3
IDEドライブx 4
RealTek
AC97
CODEC
ICH4-M
4Mビットフラッ
シュ EEPROM
USBポートx6
Promise
Serial AT A
コントロ
ーラ
150MB/s
Serial ATAポートx2
(RAID 0, 1をサポート)
8
3章 ハードウェアのインストール
3
章
ドウェア
の
インストール
ハー

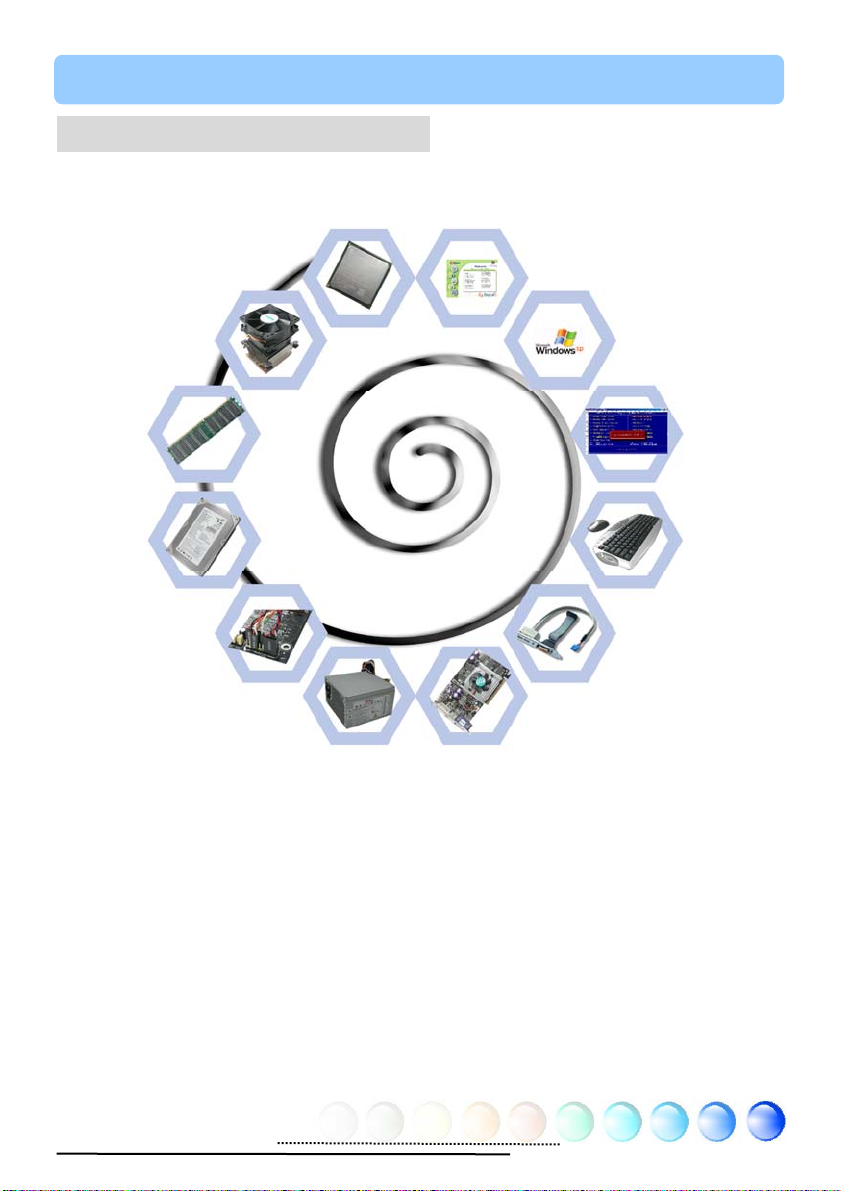

3.1
インストール手順の概要
2. CPUファンと シ
ステムファンのイン
ストール
3. メモリモジュ
ールをインストー
4. HD, CD-ROM
とSATA Disk他を
インストール
5. 前部パネルケーブ
ルを接続
1. CPUをインストール
6. ATX電源ケーブル
をインストール
12. ドライバとユーティリテ
ィーをインストール
11. OSをインストー
ル(例：Windows XP)
10. BIOSデフォ
ルト設定をロード
9. 後部パネルポー
ト (キーボード, マ
ウス等)を接続
8. 他のデバイス(USB,
フロントオーディオ等)を
インストール
7. AGP & PCIカードをイ
ンストール
9
3.2
CPU

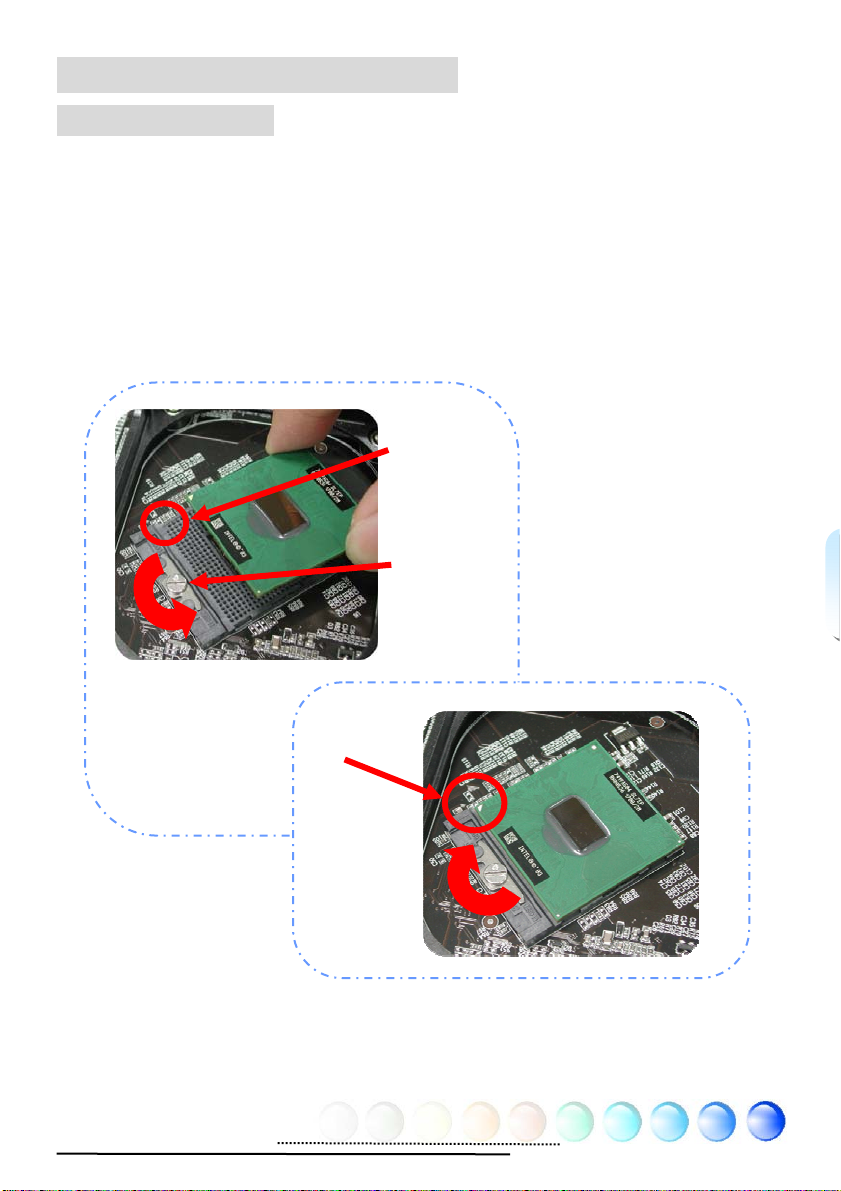

当ソケットはIntelの最新開発であるuFCPGA & uFCBGAパッケージCPU対応です。これ以
外のCPUパッケージは適合しません。
1. ソケットネジを反時計回りにゆるめます。
2. ソケットの1番ピンを確かめCPU上部の金色の矢印を確認します。1番ピンと矢印を
3. CPUソケットネジを時計回りに締めてCPUを固定します。.
インストールに必要な情報
のインストール
合わせます。これでCPUをソケットに差します。
金色の矢印
ソケット
1番ピン
ソケットネジ
10
クーラーのインストール
CPU
当マザーボードにはAOpen設計の専用CPUクーラーが付属しています。下記の手順で
CPUクーラーをインストールしてください。
1. CPUクーラー底部にサーマルペーストを塗ってください。
2. CPUクーラーをCPUリテンションモジュールの上に静かに置きます。
サーマル
ペースト
3. CPUFANコネクタにクーラーのファン電源ケーブルを挿します。
CPUFAN
コネクタ
11

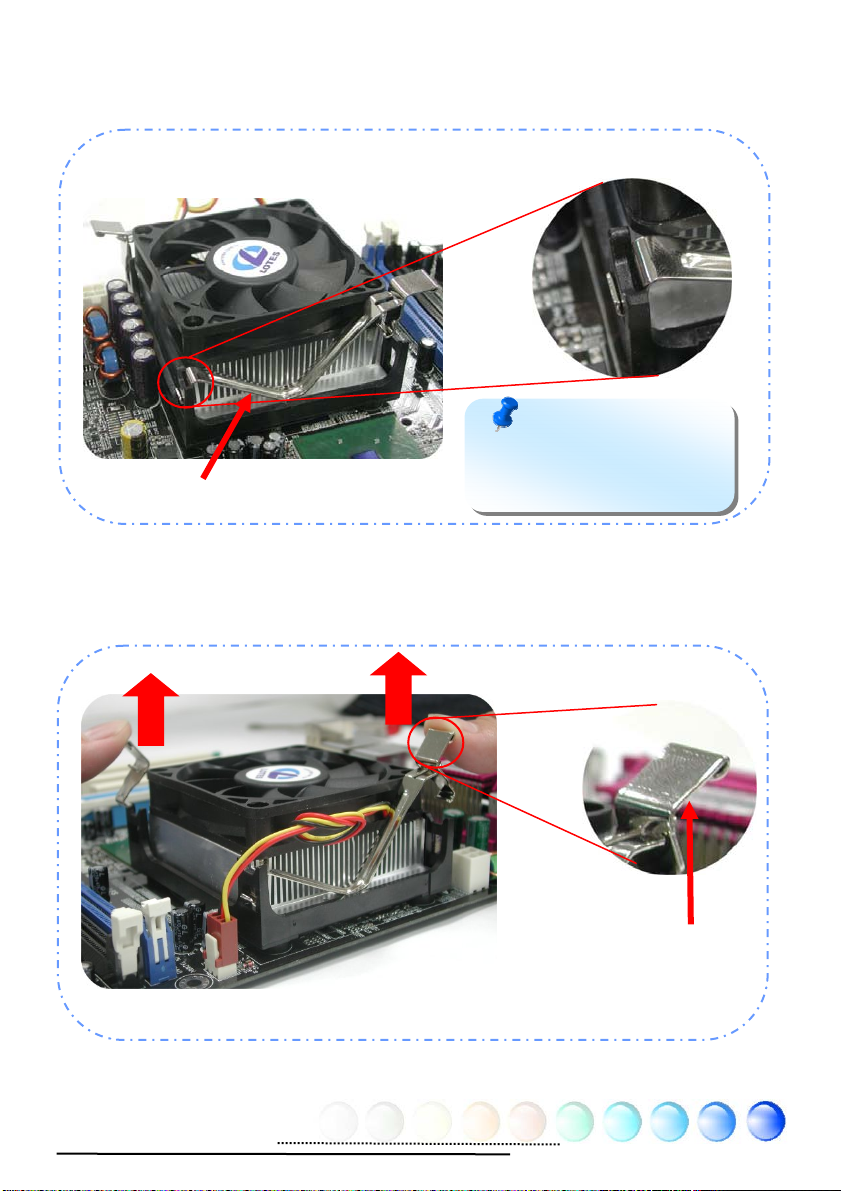

4. 2本のクーラー固定スティックをCPUリテンションモジュールに取り付けます。
を
確認してください
。
5. クーラー固定スティックのスチールプレートを少し上に起こします。
固定スティック
メモ: スティックが
CPU
リテンションモジュー
ルに確実に掛けられている
こと
スチールプレート
.
12

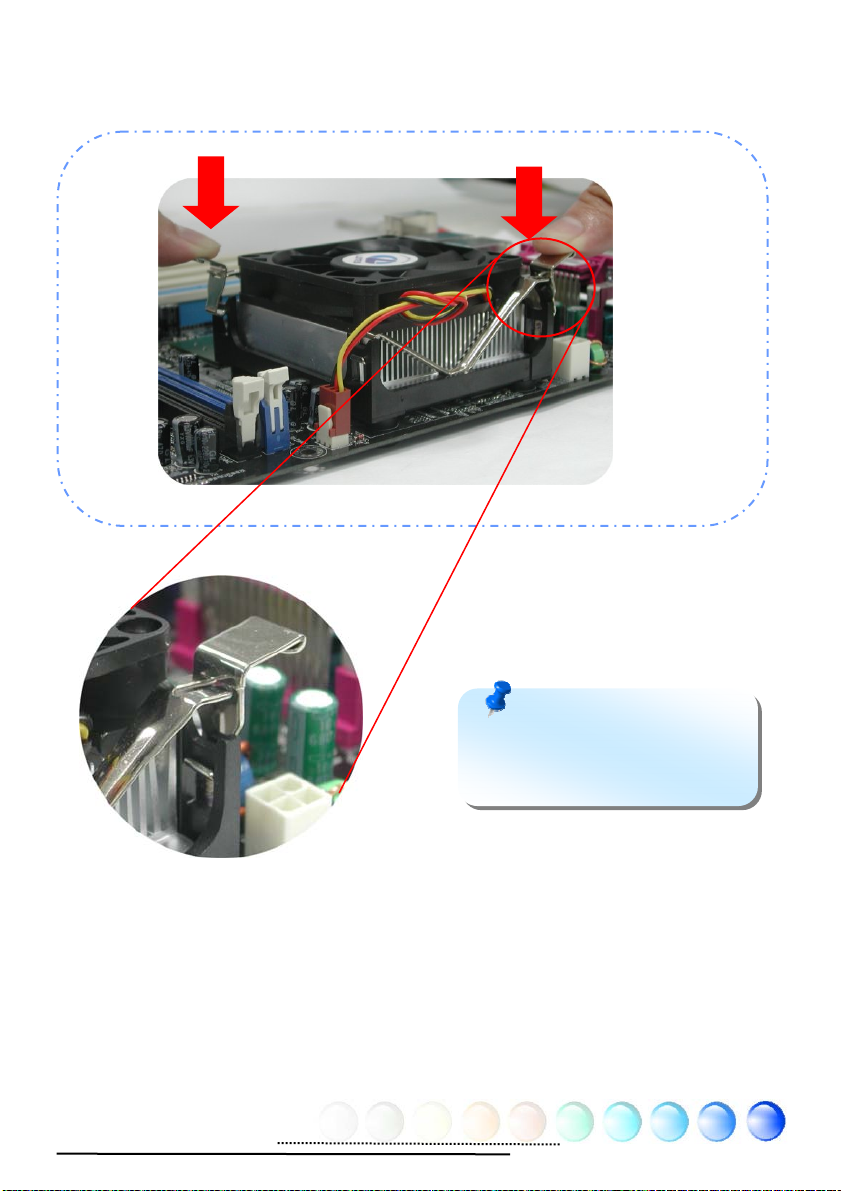

6. ここでスチールプレートを “カチッ”と音がするまで下ろします。
メモ: スティックが
CPU
リテンションモジュールに確実
に掛けられていることを確認し
てください。
13
およびシステムファンのインストール
CPU
CPUファンケーブルは、3ピンのCPUFANコネクタに接続します。ケースファンがある場合
は、これをSYSFAN1コネクタに接続できます。
SYSFAN1コネクタ
CPUFAN コネクタ
メモ
: CPU
ってはセンサピンのない物
もあります。この場合ファン
GND
+12V
Sensor
GND
+12V
Sensor
ファンによ
のモニタ機能は使用できま
せん。
14
メモリモジュールのインストール
DIMMスロットは黒色で容易に判別できます。モジュールを両手でDIMMスロットにまっす
ぐ静かに、きちんと止まるまで挿してください。
ツメ
キー
メモ
底部に達すると
トのツメが起きて
ールドします。
: DIMM
がスロット
DIMM
スロッ
DIMM
1番ピン
をホ
15
およびフロッピーケーブルの接続
IDE
34ピンフロッピーケーブルおよび40ピン, 80芯線IDEケーブルをフロッピーコネクタ
FDDおよびIDEコネクタに接続します。1番ピンの向きにご注意ください。向きを間違える
とシステムの故障の原因となります。
セカンダリ
スレーブ(4th)
1番ピン
プライマリ
スレーブ(2nd)
ATA 33/66/100 IDEコネクタ
セカンダリ
マスタ(3rd)
プライマリ
マスタ(1st)
16
FDDコネクタ
1番ピン
フロントパネルケーブルの接続
電源LED、スピーカー、リセットスイッチのコネクタをそれぞれ対応するピンに挿します。
BIOSセットアップで“Suspend Mode” の項目をオンにした場合は、ACPIおよび電源LED
がサスペンドモード中に点滅します。
お持ちのATXの筐体で電源スイッチのケーブルを確認します。これは前部パネルから出て
いる2-ピンメスコネクタです。このコネクタをSPWRと記号の付いたソフトウェア電源ス
イッチコネクタに接続します。
Power LED+
GND
Power LED-
GND
Power
+5
HDD LED
HDD LED
NC
NC
フロントパネルコネクタ
17
NC
GND
GND
RESE
GND
SPEAKER
NC
GND
+5
+5
電源ケーブルの接続
ATX
当マザーボードには下図のように20ピンおよび4ピンのATX電源コネクタが使用されてい
ます。差し込む際は向きにご注意ください。20ピンATX電源コネクタより先に4ピンコネ
クタを接続することを強くお勧めします。
18
他のインストール参照情報
3.3
電圧およびクロックの設定
CPU
CPUコア電圧の設定
当マザーボードは電圧ID (VID)機能で電源オン時にCPU電圧の自動検出が可能です。
CPUクロックの設定
当マザーボードはCPUジャンパレス設計で、CPUクロック設定はBIOSの1MHzステップ
CPUオーバークロック機能から行います。CPUコアクロック= CPU FSBクロックx CPU レ
シオ。ただし、現在市場に流通するCPUは"倍率固定"、すなわちユーザーによるCPUレシ
オは調節不可能で、オーバークロックにはCPU FSBクロックのみが調節可能です。
(オーバークロックは自己責任の元行なって頂きますようにお願いします。)
BIOS Setup > Frequency / Voltage Control > CPU Bus Frequency
CPUレシオ 4x, 7x… 17x, 18x, 20x
CPU FSB
(マニュアル調節)
FSB = 100MHz - 400MHz、1MHz ステップ
CPUオーバークロックによる
プロセッサ 番号 アーキテクチャ クロック
Pentium M 755 90nm 2000MHz 400MHz 2MB L2 20x
Pentium M 745 90nm 1800MHz 400MHz 2MB L2 18x
Pentium M 735 90nm 1700MHz 400MHz 2MB L2 17x
Pentium M 725 90nm 1600MHz 400MHz 2MB L2 16x
Pentium M 715 90nm 1500MHz 400MHz 2MB L2 15x
Pentium M 705 130nm 1500MHz 400MHz 1MB L2 15x
Pentium M 738 90nm 1400MHz 400MHz 2MB L2 14x
Pentium M 718 130nm 1300MHz 400MHz 1MB L2 13x
Pentium M 733 90nm 1100MHz 400MHz 2MB L2 11x
Pentium M 723 90nm 1000MHz 400MHz 2MB L2 10x
Pentium M 713 130nm 1100MHz 400MHz 1MB L2 11x
Celeron M 340 130nm 1500MHz 400MHz 512KB L2 15x
Celeron M 330 130nm 1400MHz 400MHz 512KB L2 14x
Celeron M 320 130nm 1300MHz 400MHz 512KB L2 13x
Celeron M 310 130nm 1200MHz 400MHz 512KB L2 12x
Celeron M 353 90nm 900MHz 400MHz 512KB L2 9x
Celeron M 333 130nm 900MHz 400MHz 512KB L2 9x
メモ: CPUクロックは頻繁に変更されています。当インストールガイドを入手された時点でも、より高速の
CPUが市場に出回っているかもしれません。この一覧表はユーザー皆様の参照用です。
フロント
サイドバ
キャッシュ レシオ
警告
しています。より高速の設定はシステムに重大な損傷を与える可能性があります。
: Intel 855GME
チップセットは最大
400MHz (100MHz*4)
19
システムバスをサポート
Serial ATA
Serial ATAディスクを接続するには、7ピンSerial ATAケーブルが必要です。Serial ATA
ケーブルでマザーボードのSerial ATAヘッダとディスクをつなぎます。従来のディスクと
同様、電源ケーブルも接続する必要があります。ここでジャンパ設定は不要であることに
ご注意ください。ディスクをマスタやスレーブにジャンパ設定する必要はありません。
Serial AT AハードディスクをSerial A T Aポートにインストールする際は、ポート0（SATA1）
にインストールされたディスクが自動的に起動用ディスクに設定されます。
の接続
ここでホット
プラグ機能はサポートされていない点にご注意ください。
SATA1
SATA2
20
AGP 4X
当マザーボードにはAGP 4Xスロットが1個装備されています。AGP 4Xは高性能3Dグラフ
ィックス用に設計されたバスインタフェースで、データ転送速度は66MHz x 4bytes x 4 =
1056MB/sに達します。
拡張スロットへの接続
21
の接続
IrDA
IrDA コネクタはワイヤレス赤外線モジュールの設定後、LaplinkやWindowsの直接ケーブ
ル接続等のアプリケーションソフトウェアと併用することで、ユーザーのラップトップ、
ノートブック、PDAデバイス、プリンタ間でのデータ通信をサポートします。このコネク
タはHPSIR (115.2Kbps, 2m以内)および ASK-IR (56Kbps)をサポートします。
IrDAコネクタに赤外線モジュールを接続し、BIOSセットアップのUART Modeで正しく
設定します。IrDAコネクタを差す際は方向にご注意ください。
1番ピン
22
GND
KEY
1
NC
+5V
IrDAコネクタ
IR_RX
IR_TX
デュアル
オンボードのGigabit LANコントローラにより、当マザーボードでは10/100/1000Mbps
イーサネットがオフィスやホームユースで利用可能です。イーサネット用RJ45コネクタは
USBコネクタ上部に位置します。右側のLEDはリンクモード表示で、ネットワークにリン
クしていると黄色に点灯します。左側のLEDは接続速度モードで、100Mbps LAN接続中は
グリーンに点灯します。(10Mbps接続では点灯しません)。一方ギガビットLAN接続ではオ
レンジに点灯します。この機能のオンオフはBIOSから簡単に設定できます。LANウェイク
アップ機能を有効にするには、BIOSの“Power Management Setup”セクションから
“Wake on PCI Card”の項目を有効にします。
Gigabit LAN
をサポート
転送速度 (左)
緑 100Mbps
オレンジ Gigabitモード
リンクLED (右)
黄色
23
USB2.0
当マザーボードには6個のUSBポートが装備され、マウス、キーボード、モデム、プリンタ
などのUSB機器が接続できます。後部パネルには4個のポートがあります。適切なケーブル
により、フロントUSB コネクタからUSBモジュールまたはケースのフロントパネルに接続
します。
の接続
NC
GND
SBD7
SBD7-
+5V
9
10
1
2
USBコネクタ
1番ピン
KEY
GND
SBD6
SBD6+5V
24
1394
番
オンボードのIEEE1394 チップ(AGERE 1394)により、データ転送速度は最大400Mb/s
を実現します。このためIEEE 1394インタフェースはデジタルカメラ、スキャナー、その
他IEEE 1394装置など高速データ転送性能を必要とするデバイスの接続に使用できます。
IEEE1394デバイスへの接続には適切なケーブルをご使用ください。
の接続
1
ピン
SHIED
+12V (Fused)
TPB
GND
TPA-
IEEE 1394コネクタ
10
9
1 2
1番ピン
+12V (Fused)
TPB+
GND
TPA
25
警告：
と
IEEE1394
IEEE 1394
ブラケットケーブ
ヘッダ
ルの間はホットプラグに対応し
ておりません。
IEEE1394
ポー
トと各機器の間は対応しており
ます。
高性能
このマザーボードは高性能5.1チャンネルオーディオ機能をサポートするRealtek AC ’97
CODEC (ALC655) を装備し、新たなオーディオ体験へご案内します。の画期的な設計に
より、特別な外部モジュールなしで標準のラインジャックをサラウンド出力用に接続でき
ます。この機能を利用するにはボーナスパックCD内のオーディオドライバおよび5.1チャ
ンネル対応のオーディオユーティリティをインストールする必要があります。下図は5.1チ
ャンネルサウンドトラック使用時の標準的なスピーカー配置を示しています。フロントス
ピーカー端子は緑の“スピーカー出力”ポートに、リアスピーカー端子は青の“ライン入力”
ポートに、センターおよびサブウーファースピーカー端子は赤い“MIC入力”ポートに接続
してください。
チャンネルオーディオ機能
5.1
26
フロントオーディオの接続
_
_
筐体のフロントパネルにオーディオポートが設定されている場合、オンボードオーディオ
からこのコネクタを通してフロントパネルに接続できます。なお、ケーブルを接続する前
にフロントパネルオーディオコネクタからジャンパキャップを外してください。フロント
パネルにオーディオポートがない場合は黄色いキャップを外さないでください。
1番ピン
AUD
AUD MIC BIAS
FPOUT_R
AUD
AUD_FPOUT_L
1
MIC
NC
フロントオーディオコネクタ
AUD_GND
AUD_VCC
AUD_RET_R
KEY
AUD_RET_L
27

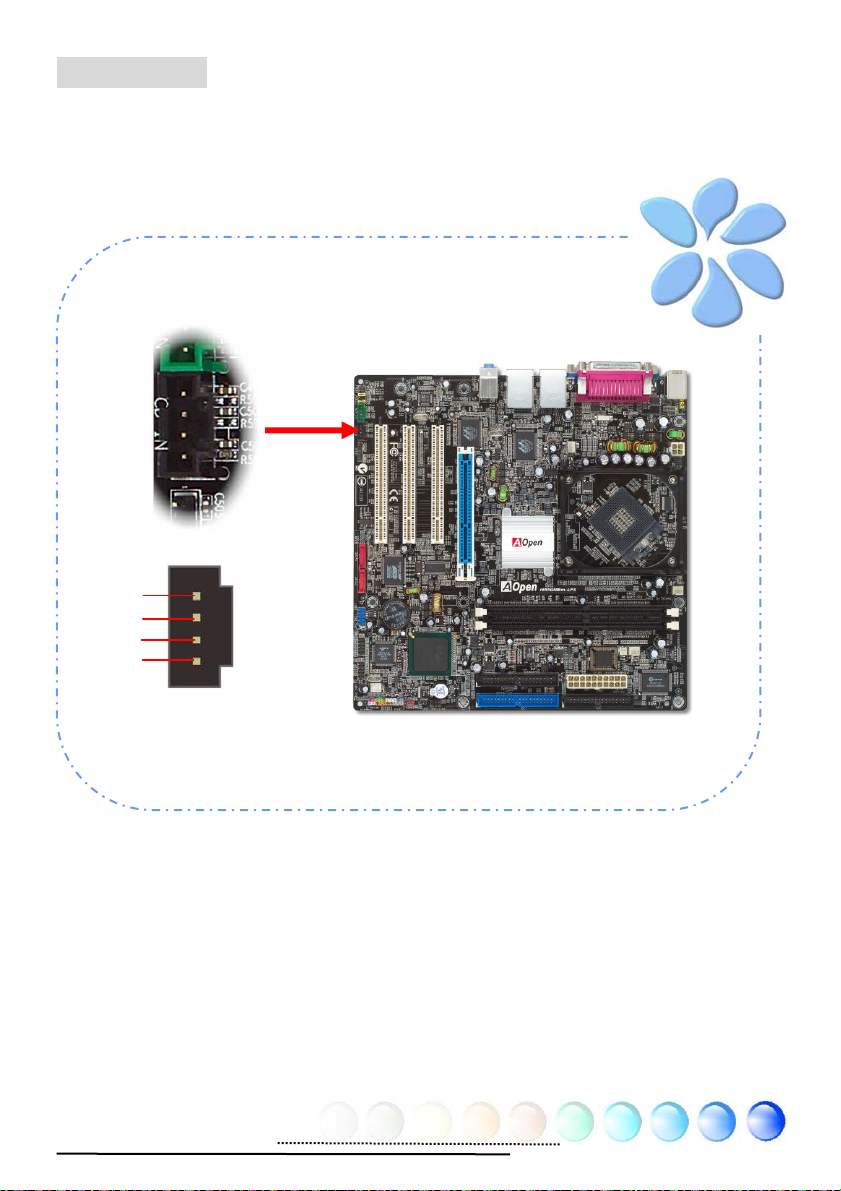

CD_IN
このコネクタはCDROMまたはDVDドライブからのCDオーディオケーブルをオンボード
サウンドに接続するのに使用します。
の接続
R
GND
GND
L
CD-INコネクタ
28
AUX_IN
このコネクタはMPEGカードなどからのオーディオケーブルをオンボードサウンドに接続
するのに使用します。
の接続
R
GND
GND
L
AUX-INコネクタ
29

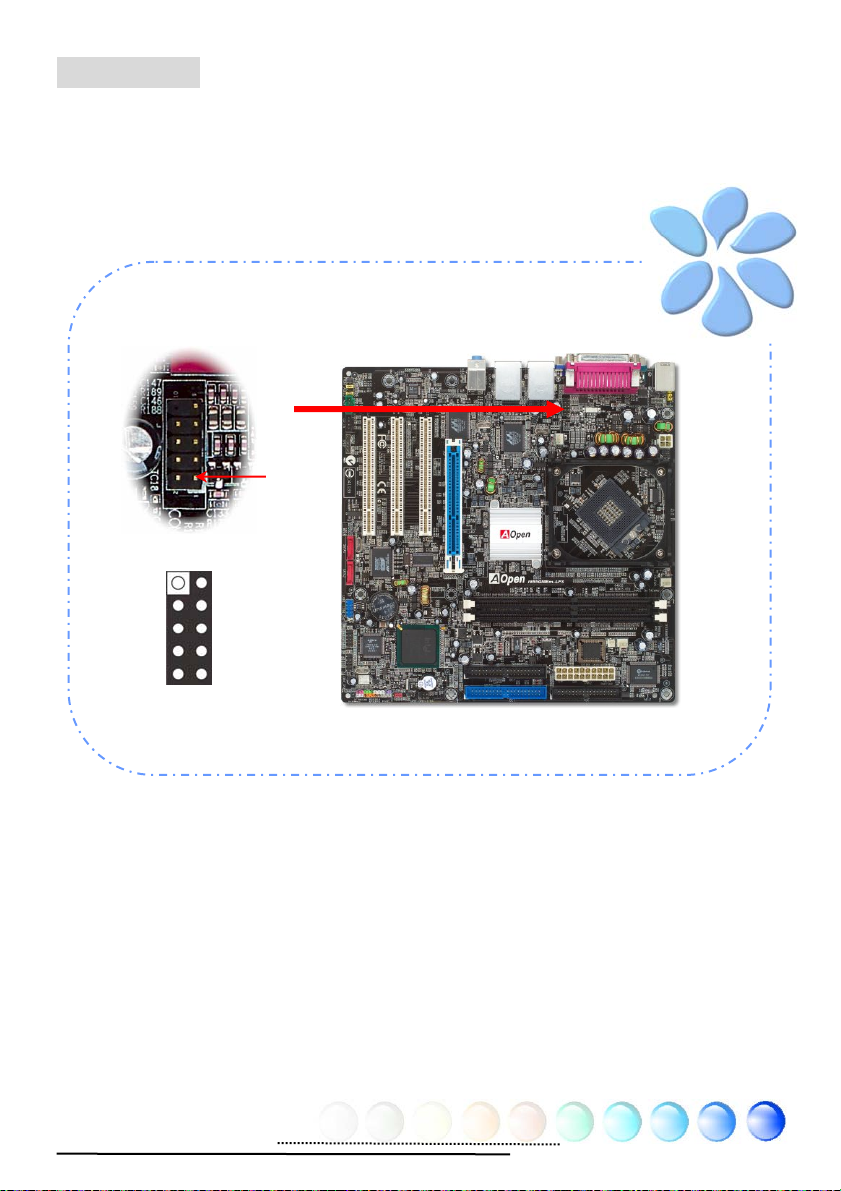

COM2
当マザーボードには2つのシリアルポートが装備されています。１つは後部パネル、他方は
CPUソケットの上部に装備されています。これらは適切なケーブルでケースの後部パネル
に接続します。
の接続
CTS
DSR
DTR
RxD
COMコネクタ
2
1
1番ピン
RI
RTS
GND
TxD
DCD
30
ケース解放センサコネクタ
r
“CASE OPEN”ヘッダーはケース開放センサ機能を提供します。この機能を利用するにはシ
ステムBIOSで設定をオンにし、このヘッダーをケース内に設置したセンサに接続する必要
があります。この場合、センサが光やケース開放を検知するとシステムはビープ音で知ら
せます。ただし、この便利な機能は新型のケースを対象としており、センサの購入・設置
が必要となる場合がある点にご注意ください。
1番ピン
Senso
ケース解放センサコネクタ
1
GND
31
S/PDIF (Sony/Philips
S/PDIF (Sony/Philipsデジタルインタフェース)は最新のオーディオ転送ファイル形式で、
アナログに取って代わるデジタルオーディオを光ファイバー経由で楽しめます。専用オー
ディオケーブルにより、SPDIF コネクタと別のS/PDIFデジタル出力をサポートする
S/PDIFオーディオモジュールを接続します。図示されているように通常S/PDIF出力は2
つあり、一方は大部分の消費型オーディオ製品に対応するRCAコネクタ、他方はより高品
質のオーディオに対応する光コネクタです。出力と同様、モジュールの入力コネクタにRCA
または光信号オーディオ製品を接続して、お持ちのコンピュータからサウンドを出すこと
も可能です。ただし、当機能の長所を最大限活かすにはSPDIFデジタル入出力をSPDIFデ
ジタル入出力対応スピーカー/アンプ/デコーダに接続する必要があります。
1 番ピン
デジタルインタフェース)の接続
S/PDIFコネクタ
1
+5V
KEY
GND
SPDIF
5
SPDIF
(RCA)
S/PDIF 出力
S/PDIF 入力
S/PDIF 出力
S/PDIF 入力
(光信号)
S/PDIF モジュール
(別売オプション)
32
S/PDIF
ケーブル
カラーコード対応後部パネル
ライン
入力
オンボードのI/OデバイスはPS/2キーボード、PS/2マウス、RJ-45 LANコネクタ、COM1、
VGAポート、プリンタ、USBおよびAC’97サウンドです。下図はケースの後部パネルから
見た状態です。
PS/2 マウス
コネクタ
PS/2
キーボードコネクタ
PS/2キーボード: PS/2プラグ使用の標準キーボード用
PS/2マウス: PS/2プラグ使用のPC-マウス用
USBポート: USB機器の接続用
パラレルポート: SPP/ECP/EPPプリンタ接続用
COM1ポート: ポインティングデバイス、モデム、その他のシリアル装置接続用
RJ-45 LANポート: ホームまたはオフィスでのイーサネット接続用
VGAコネクタ: PCモニタ接続用
スピーカー出力: 外部スピーカー、イヤホン、アンプへ
SPP/EPP/ECP
パラレルポート
COM 1ポート
VGAポート
RJ45
LAN Jack
USB 2.0
ポート
RJ45
LAN Jack
USB 2.0
ポート
スピーカー
出力
マイク入力
ライン入力: CD/テーププレーヤー等からの音源から
マイク入力: マイクロホンから
33
表示
LED
スタンバイLEDおよびAGP LEDはユーザーにシステム情報を親切に知らせる目的で
AOpenが考案した設計です。
STBY LED
システム電源の状態を確認するために便利な表示です。確認できる状態としては、電源の
オンオフ、スタンバイモードやサスペンドからRAMモードの間のRAM電源状態などがあり
ます。
BOOT LED はシステムの電源が入り、システムがPOST (電源オン時の自己診断)中に点
灯します。POSTがすべてのチェックを終え、システムが正常に起動すると、LEDは点灯し
続けます。POST中にエラーが生じると、LEDは点滅し続けて異常を知らせます。
（スタンバイ
LED）は電源がマザーボードに提供されているときに点灯します。
STBY LED
BOOT LED
34
3.4
常時
ジャンパ設定
JP28キーボード/マウス
ウェイクアップジャンパ
当マザーボードにはPS2キーボード/マウスウェイク
アップ機能が装備されています。
JP28 PS2キーボード/マウス
ウェイクアップジャンパ
1
1
JP14でCMOSデータクリア
オフ
(デフォルト)
1
正
(デフォルト)
JP14 CMOSクリアジャンパ
CMOSをクリアすると、システムをデフォルト設定値に戻せ
ます。以下の方法でCMOSをクリアします。
1. システムをオフにし、ACコードを抜きます。
2. コネクタPWR2からATX電源ケーブルを外します。
3. JP14の位置を確認し、2-3番ピンを数秒間ショートさ
4. JP14を通常動作時の1-2ピン接続に戻します。
5. ATX 電源ケーブルをコネクタPWR2に挿します。
1
CMOS
クリア時
せます。
オン
35
4章 特殊な機能およびユーティリティ
4章 特別な機能およびユーティリティ
4.1 RAID (Redundant Array of Independent Disks)
最新のPromise PDC20579搭載により、i855GMEm-LFSではRAID 0およびRAID 1機能
がSerial AT Aハードディスク用に用意されています。PromiseからのFastBuildユーティリ
ティでご使用になるディスクアレイの構築が可能です。RAIDに関する詳細は、下記の当社
ウェブサイトをご参照ください。
http://english.aopen.com.tw/tech/techinside/RAID.htm
RAID
ご使用のシステムがSerial A TA RAID装置を正常に検知し操作できるよう、FastBuildユー
ティリティを起動して幾つかの設定を行う必要があります。
Entering to FastBuildユーティリティの起動: BIOSセットアップを完了して再起動さ
せると、起動途中に [Press <CRTL - F> to enter FastBuild (TM) utility] という表示
が見えます。Fastbuildユーティリティを起動しない場合は、<ESC>を押して起動を続行
します。
設定ユーティリティ
36
FastBuildユーティリティのメインメニュー: <CRTL-F>を押すと、下図のように表示さ
れます。これがFastBiuldユーティリティのメインメニューです。このユーティリティでデ
ィスクアレイの構築および削除が可能です。
自動セットアップ: 1を押すと、自動セットアップが選択されます。スペースバーを押して
“Performance” (RAID 0)または“Security” (RAID 1)モードを選ぶと、BIOSは指定
されたデータストレージ方法によりRAIDアレイを最適化します。
37
ドライブ割り当ての表示: 2を押すと、ドライブ割り当て表示となり、BIOSから物理アレ
イ毎のハードディスクドライブ情報が表示されます。
アレイ構築: 3を押すと、アレイ構築が選択され、BIOSからArray番号, RAIDモード,およ
びトータルドライを指定してRAIDアレイ構築が可能です。
メモ
方法には
: FastBuild
RAID
に関する詳しい知識が必要と
ユーティリティの操作
なりますので、通常は自動セットアップによ
る
RAID
アレイ構築することを強くお勧めし
ます。
38
アレイの削除: 4を押すと、アレイの削除が選択され、BIOSから既存のRAIDアレイを削除
できます。
アレイの再構築: 5を押すと、アレイ再構築が選択され、BIOSから故障したRAIDアレイの
再構築が可能です。
39
4.2
AOpenの優秀なR&Dチームの開発能力により、当社製品には下記のような各種の強力で便
利な機能が備わっています。これら機能についての詳細は下記ウェブサイトをご参照くだ
さい。
その他の便利な機能
http://aopen.jp/tech/techinside/
40
5章 BIOSの設定
5章 BIOSの設定
5.1
システムパラメータの変更はBIOSセットアップメニューから行います。このメニューによ
りシステムパラメータを設定し、128バイトのCMOS領域 (通常，RTCチップの中か，ま
たはメインチップセットの中)に保存できます。
マザーボード上のフラッシュROMにインストールされているPhoenix-Award BIOS™ は
工場規格BIOSのカスタムバージョンです。BIOSはハードディスクドライブや、シリアル・
パラレルポートなどの標準的な装置の基本的な入出力機能を下層で管理する肝要なプログ
ラムです。
当マザーボードのBIOS設定の大部分はAOpenのR&Dエンジニアリングチームによって最
適化されています。しかし、システム全体に適合するよう、BIOSのデフォルト設定だけで
チップセット機能を細部に至るまで調整するのは不可能です。それでこの章の以下の部分
には、その他の設定方法が説明されています。
BIOSセットアップメニューを表示するには、POST (Power-On Self T est：電源投入時の
自己診断) 実行中に<Del>キーを押してください。
紹介
メモ
: BIOS
の中でも最も頻繁に変更が繰り返される部分な
ので、このマニュアルで説明されている
報は，お持ちのマザーボードに実装されている
BIOS
とは多少異なる場合があります。
コードはマザーボードの設計
BIOS
情
41
5.2 Phoenix-Award™ BIOS
セットアッププログラム
の使用方法
一般には、選択する項目を矢印キーでハイライト表示させ、<Enter>キーで選択、<Page
Up>および<Page Down>キーで設定値を変更します。また<Esc>キーでAward™ BIOS
セットアッププログラムを終了できます。下表にはAward™ BIOSセットアッププログラム
使用時のキーボード機能が説明されています。
キー 説明
Page Upまたは+ 次の設定値に変更または設定値を増加させる
Page Downまたは- 前の設定値に変更または設定値を減少させる
Enter
Esc
↑ 前の項目をハイライト表示する
↓ 次の項目をハイライト表示する
← メニュー内のハイライト部分を左に移動
→ メニュー内のハイライト部分を右に移動
F6
F7
F10
5.3 BIOS
ジャンパ設定およびケーブル接続が正しく行われたなら準備完了です。電源をオンにし、
POST (Power-On Self Test：電源投入時の自己診断) 実行中に<Del>キーを押すと、
BIOSセットアップに移行します。推奨される最適なパフォーマンスには"Load Setup
Defaults（デフォルト値のロード）"を選びます。
項目の選択
メインメニュー内: 変更を保存せずに中止
サブメニュー内: サブメニューからメインメニューに戻る
CMOSからフェイルセーフ設定値をロード
CMOSからターボ設定値をロード
変更を保存してセットアップを終了
セットアップの起動方法
Del
警告:ご使用のシステムコンポーネント
(CPU, DRAM, HDD等)
がターボ設定可能であ
ることがはっきりしない場合は、“ターボデフ
ォルト値のロード”は使用しないでください。
42
Standard CMOS
"Standard CMOS Setup"（標準的なCMOS設定）では，日付，時刻，ハードディスクの
タイプと言った基本的なシステム・パラメータを設定します。項目をハイライト表示（指
定）するには矢印キーを使い、次にその値を選択するのには<PgUp>または<PgDn>キー
を用います。
Standard CMOS Features > Date
日付をセットするには，Date の項目をハイライト表示させ、<PgUp>または<PgDn>を
使って現在の日付に合わせます。日付のフォーマットは月，日，年です。
機能
Standard CMOS features > Time
時刻をセットするには、Timeの項目をハイライト表示させ、<PgUp>または<PgDn>を
使って，時，分，秒のフォーマットで現在の時刻に合わせます。24時間制の表現を用いま
す。
Standard CMOS features > Primary Master
Standard CMOS features > Primary Slave
Standard CMOS features > Secondary Master
Standard CMOS features > Secondary Slave
この項目では、システムのサポートするIDEハードディスクパラメータを設定します。パ
ラメータとしては、容量、シリンダ数、ヘッド数、プリコンペンせーションの開始シリン
ダ、ヘッドランディングゾーンのシリンダ数、トラック当たりのセクタ数が含まれます。
デフォルト設定は
スト)時に、インストールされているハードディスクのパラメータを自動的に検出します。
HDDのパラメータを手動入力される場合は、Manualを選んでください。
Autoで、BIOSはPOST (Power-On Self Test、電源オン時のセルフテ
43
IDE HDD Auto-Detection: “Enter”を押すと、HDDのパラメータが自動検出され
ます。
IDE Channel 0 Master (Slave): チャンネル0（マスタまたはスレーブ）のIDE
装置の設定を行います。可能な選択は以下の通りです:
z None: 装置が存在しない場合は“None”を指定すると、起動速度が向上します。
z Auto: BIOSはIDE装置のパラメータを自動検出します。(デフォルト)
z Manual: IDE装置のパラメータをユーザー設定します。
Access Mode: HDDの使用モードを設定します。設定可能な選択: CHS / LBA /
Large / Auto (デフォルト). ユーザーはHDD上のラベルに従って設定します。
Cylinder: シリンダ数の設定
Head: ヘッド数の設定
Precomp: 書き込み時のプリコンペンセーション
Landing Zone: ヘッド位置
Sector: セクタ数
Standard CMOS features > Drive A
ユーザーによりフロッピードライブのタイプを指定します。指定可能な選択: None /
360KB 5.25” / 1.2MB 5.25” / 720KB 3.5” / 1.44MB 3.5” / 2.88MB 3.5”
Standard CMOS features > Video
使用するビデオカードのタイプを指定します。デフォルトの設定値は
近のPCではVGAのみが使われている事から、この選択画面はほとんど無意味になりつつあ
り、将来は削除されると思われます。
Standard CMOS features > HaltOn
このパラメータを使うと、電源音字のセルフテスト(POST) でエラーの検出された場合に、
どんな条件でシステム停止にするかを決める事ができます。設定可能な選択: No errors /
All errors / All, But Keyboard / All, But Diskette / All, But Disk/Key
44
VGA/EGAです。最

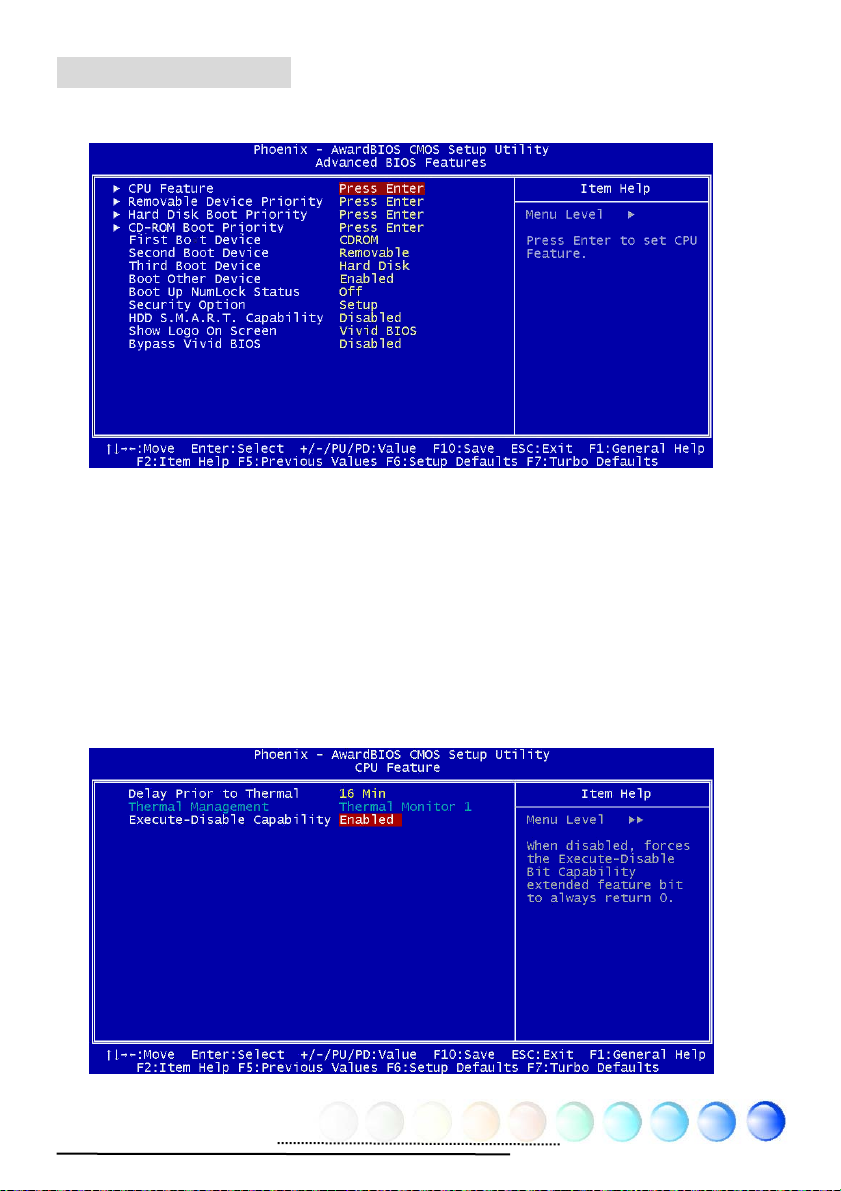

Advanced BIOS
メインメニューで"Advanced BIOS Features"を選ぶと、下図の画面が表示されます。
Advanced BIOS Features > CPU feature
Delay Prior to Thermal: 温度モニタ機能を有効にするまでの遅延時間を設定し
ます。設定可能な選択: 4 Min / 8 Min / 16 Min / 32 Min
Thermal Management: CPU内蔵温度管理機能を設定します。CPUが温度モニタ
1 (TM1)および温度モニタ2 (TM2)をサポートする場合、ユーザーからTM1または
TM2の指定が可能です。ただしCPUがTM2をサポート師弟愛場合は、TM1に固定され
ます。
Execute-Disable Capability: CPUが未知のソフトウェアを実行できるようにし
ます。CPUがこの機能をサポートしていない場合は、この項目は表示されません。デ
フォルトは“Enabled”です。
機能
45
Advanced BIOS Features > Removable Device Priority
Advanced BIOS Features > Hard Disk Boot Priority
Advanced BIOS Features > CD-ROM Boot Priority
このパラメータでシステム起動時に行う装置検出の順序を設定します。
Advanced BIOS Features > First Boot Device
Advanced BIOS Features > Second Boot Device
Advanced BIOS Features > Third Boot Device
このパラメータでシステム起動時に行う装置検出の順序を設定します。設定可能な選択:
z Removable: フロッピー, USB, ZIP…等
z Hard Disk: ハードディスクドライブ
z CD-ROM: CD-ROM, DVD-ROM…等
z LAN: 起動ROM内蔵LANカード
z Disabled:
Advanced BIOS Features > Boot Other Device
このパラメータで、上記指定以外の装置からの起動が可能となります。
Advanced BIOS Features > Boot Up NumLock Status
このパラメータを“On” にすると、起動後のテンキー部の機能は数字キーモードになりま
す。このパラメータを“Off” にすると数字キーとしてではなく、カーソル制御の機能に変
わります。
Advanced BIOS Features > Security Option
“System” オプションでは、アクセスはシステム起動およびBIOSセットアップに限られ
ます。システム起動時に毎回パスワード入力画面が表示されます。
“Setup” オプションでは、アクセスはBIOSセットアップのみに限られます。
セキュリティオプションを無効にするには、メインメニューからPassword Settingを選び、
何も入力せずに<Enter>を押してください。
Advanced BIOS Features > HDD S.M.A.R.T Capability
この項目でユーザーはHDDのS.M.A.R.T. (自己モニタ分析およびレポート技術)機能が設
定できます。当機能でHDD故障の可能性を予測できます。デフォルトは “Disabled”です。
Advanced BIOS Features > Show Logo On Screen
この項目からユーザーは“Full Screen logos”または“Vivid BIOS logos”
表示を指定できます。
Advanced BIOS Features > Bypass Vivid BIOS
この項目でユーザーによりVivid BIOSをスキップするか否かが設定できます。
46
の表示/非

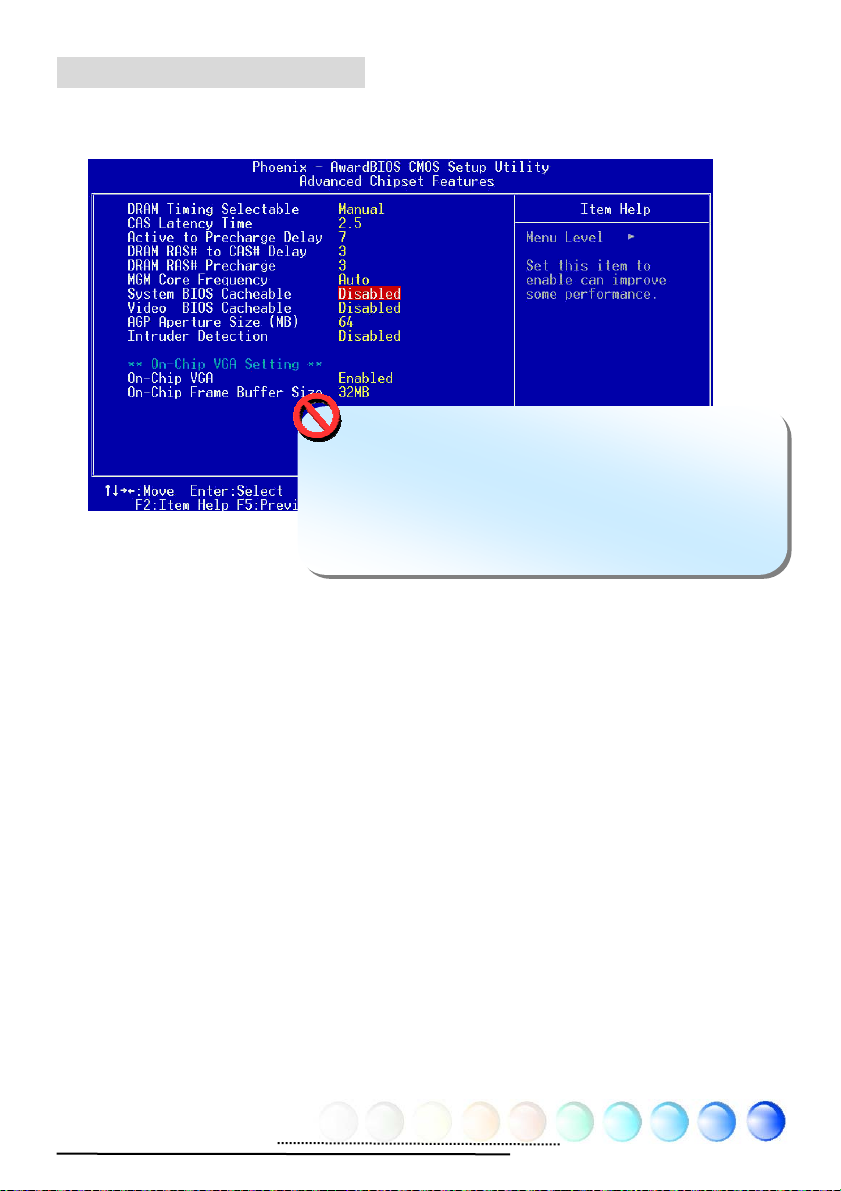

Advanced
"Advanced Chipset Features"（チップセット機能の詳細設定）には、チップセットに依
存する機能の設定項目が集められており、システムのパフォーマンスに関連しています。
チップセット機能
警告
:
ここでの内容を少しでも変更される場合
には、メニューの項目内容を充分に理解していることを
ご確認ください。システムの性能をアップさせるために
Advanced Chipset features > DRAM Timing Selectable
可能な選択:
z By SPD: システムはDRAMの設定値に従ってタイミングを自動設定します。(デフ
ォルト)
z Manual: タイミングをユーザー設定します。
Advanced Chipset features > CAS Latency Time
同期DRAMがインストールされている場合、CASレイテンシのクロックサイクル数は
DRAMタイミングに依存します。可能な選択: 2, 2.5
Advanced Chipset features > Active to Precharge Delay
OSの有効なプリチャージ遅延を設定します。可能な選択: 5, 6, 7
Advanced Chipset features > DRAM RAS# to CAS# Delay
この欄ではユーザーから、RAMへの読み書きやリフレッシュ時のCASとRASのストローブ
信号間の遅延時間を設定できます。これが早いとパフォーマンスが早くなり、遅くなると
安定したパフォーマンスとなります。この欄はシステムに同期DRAMがインストールされ
ている場合のみ表示されます。可能な選択: 2, 3
ここのパラメータ設定を変えることは自由です。ただ
し、その変更が本システムの設定に対して不適切な場合
には、システムが不安定になる場合があります。
47
Advanced Chipset features > DRAM RAS# Precharge
DRAMリフレッシュ前にRASがチャージを蓄積するのに足りるサイクル数が指定されない
と、リフレッシュが不完全となり、DRAMはデータ保存に失敗します。これが早いとパフ
ォーマンスが早くなり、遅くなると安定したパフォーマンスとなります。この欄はシステ
ムに同期DRAMがインストールされている場合のみ表示されます。可能な選択: 2, 3
Advanced Chipset features > MGM Core Frequency
この項目でCPU FSB / Memory / GFX Core Clock (Low) / GFX Core Clock
(High)のクロックがユーザー設定できます。可能な設定:
z 400/26 6/133/200 MHZ
z 400/20 0/100/200 MHZ
z 400/20 0/100/133 MHZ
z 400/26 6/133/267 MHZ
z 400/33 3/166/250 MHZ
z Auto
Advanced Chipset features > System BIOS cacheable
システムパフォーマンス向上のためシステムBIOSのキャッシュを可能にします。
可能な選択: Disabled, Enabled
Advanced Chipset features > Video BIOS cacheable
システムパフォーマンス向上のためビデオBIOSのキャッシュを可能にします。
可能な選択: Disabled, Enabled
Advanced Chipset features > AGP Aperture Size (MB)
この項目でAGPグラフィックアパーチャの有効サイズを指定します。
可能な選択: 4, 8, 16, 32, 64, 128, 256
Advanced Chipset features > Intruder Detection
この項目でケース解放検出のオン・オフを設定します。当機能はケースにCASE OPENケー
ブルが使用可能でマザーボードに接続されている場合にのみ使用可能です。
可能な選択: Disabled, Enabled
Advanced Chipset features > Delayed PWROK Signal
この項目は起動失敗を防ぐため、マザーボードと電源装置間での遅延時間を設定するもの
です。可能な選択: 400ms (default) / 300ms / 200ms /100ms / Disabled
Advanced Chipset features > On-Chip VGA
この項目でオンチップVGAの機能をオン・オフします。
可能な選択: Disable, Enable
Advanced Chipset features > Frame Buffer Size
この項目でオンチップフレームバッファサイズをユーザー設定します。
可能な選択: 1M, 4M, 8M, 16M, 32M
48
周辺装置
メインメニューから"Integrated Peripherals"を選ぶと、下図のサブメニューが表示され
ます。このオプションではI/O機能の設定を行います。
Integrated peripherals > OnChip IDE Device
このパラメータで、プライマリまたはセカンダリIDEコネクタに接続されたIDE装置を
“Enable”または“Disable”に設定します。
Integrated peripherals > Onboard Device
この項目でオンボードのデバイス設定が可能です。
49
USB Controller: この項目でUSBコントローラのオン/オフを設定します。
USB 2.0 Controller: この項目でUSB 2.0コントローラのオン/オフを設定します。
USB Keyboard Support: ここではオンボードのBIOS内にあるUSBキーボー
ド・ドライバーをオン・オフします。このキーボード・ドライバーは従来のキーボー
ドコマンドがそのまま使えるようにシミュレートし、さらに、オペレーティングシス
テム中にUSBドライバーが含まれていない場合には、USBキーボードをPOST中、ま
たは起動後にも使えるようにします。
AC97 Audio: この項目でオンボードオーディオのオン・オフを設定します。
Init Display First: PCI VGAカードを別にインストールした場合、この項目でいず
れのディスプレイカードを優先させるかを指定します。
Onboard LAN1 Control: この項目でオンボードLA Nのオン・オフを設定します。
Onboard LAN2 Control: この項目でオンボードLANのオン・オフを設定します。
Onboard 1394 Control: この項目でオンボード1394のオン・オフを設定します。
Onboard SATA Control: この項目でオンボードSATAのオン・オフを設定します。
Integrated peripherals > SuperIO Device
この項目でSuperIOデバイスを設定します。
50
Power ON Function: この項目でウェイクオンキーボード/マウスモードを設定し
ます。
z Any Key: これにより、いずれのキーを押してもシステムはウェイクアップし
ます。
z Button Only: ウェイクオンキーボード/マウス機能をオフにします。システム
ウェイクアップは電源ボタンでのみ可能です。
z Keyboard 98: このオプションを選ぶと、電源ボタンおよびキーボード98仕様
での“ウェイク”キーでウェイクアップします。
z Password: 電源ボタンによるウェイク機能をオフにし、あらかじめ設定したキ
ー（パスワードと同様）操作でのみウェイクします。
z Hot Key: このオプションを選ぶ場合は、“Hot Key P ower On”項目からホット
キーの設定が必要です。
z Mouse Left: この機能では、マウス左ボタンをダブルクリックすることでシス
テムがウェイクアップします。
z Mouse Right: この機能では、マウス右ボタンをダブルクリックすることでシ
ステムがウェイクアップします。
メモ:
KB Power ON Password: パスワードとして1-5個のキーが登録できます。
Hot Key Power On: “Power On Function”で“Hot Key”オプションを選んだ場合
は、ここでホットキーの設定が必要です。
Onboard FDC Controller: このパラメータを“Enabled“にすると、お持ちのフ
ロッピーディスクドライブを独立したコントローラカードでなくオンボードのフロッ
ピーディスクコネクタに接続できます。独立したコントローラカードを使用する場合
は“Disabled“に設定してください。
Onboard Serial Port 1: この項目でユーザーはボードのシリアルポートに対して
アドレスおよびIRQ指定が可能となります。デフォルトは“Auto”です。
Onboard Serial Port 2:
アドレスおよびIRQ指定が可能となります。デフォルトは“Auto”です。
UART Mode Select: この項目は"
きのみ設定可能です。
択:
z Normal: シリアルポート2を通常モードで使用します。これがデフォルト設定
z IrDA (SIR): この設定で赤外線シリアル接続が最大115.2K bpsで行われます。
ここの項目設定を変更した場合、システムを再起動し
DOS
が正常起動後に変更が有効となります。
ウェイクオンマウス機能は
パスワード設定後忘れてしまった場合は、
ウェイクオンマウス機能を
バのインストールが必要です。
これによりシリアルポート2のモードが設定可能です。可能な選
です。
PS/2
マウスにのみ有効です。
CMOS
DOS
環境で使用するには、
この項目でユーザーはボードのシリアルポートに対して
Onboard Serial Port 2"が有効となっていると
Windows
または
をクリアしてください。
DOS
用マウスドライ
.
51
z ASKIR: この設定で赤外線シリアル接続が最大57.6K bpsで行われます。
RXD, TXD Active: この項目でUART2で赤外線通信、モデム機能等を使用する際の
RxD (データ受信)およびTxD (データ送信)モードを設定します。通常はデフォルト設
定のままにしておくことをお勧めします。詳細はご使用になる機器に付属の取り扱い
説明書をご覧下さい。可能な選択: Hi, Hi / Hi, Lo
IR Transmission Delay: “Enabled”を選択すると、SIRがTXモードからRXモー
ドに移行する際、4文字分の遅延が置かれます。
Onboard Parallel Port: この項目でオンボードのパラレルポートアドレスおよび
割り込みを設定します。可能な選択: 3BC/IRQ7, 3BC/IRQ7, 3BC/IRQ7,
Disabled
Parallel Port Mode: ここではパラレルポートのモードを設定します。モードのオ
プションとしては、SPP (Standard and Bi-direction Parallel Port)、 EPP
( Enhanced Parallel Port ) およびECP (Extended Parallel Port) があります。可
能な選択:
z SPP (
z EPP (
z ECP (
z ECP + EPP
EPP Mode Select: この項目でEPPモードプロトコルを選択します。
可能な選択: EPP 1.7, EPP 1.9
ECP Mode Use DMA: この項目でECPモードでのDMAチャネルを設定します。可
能な選択: 3, 1
AC Power Auto Recovery: 従来のATXシステムではAC電源が切断された場合、
電源オフ状態からの再開となります。この設計では、無停電電源を使用しないネット
ワークサーバーやワークステーションにとって常に電源オン状態を維持することが要
求され、不都合です。この問題を解決するため、当マザーボードにはAC電源自動リカ
バリー機能が装備されています。Onを指定すると、AC電源復帰後、システムは自動的
にオン状態になります。逆にOffを指定すると、システムはオフ状態のままになります。
Former-Sts（直前の状態）オプションを指定すると、システムのオン・オフは直前の
状態によって制御されます。可能な選択: Former-Sts, On, Off
パワーマネジメント設定
標準双方向パラレルポート): SPPとはIBM ATやPS/2との互換モードで
す。
エンハンスドパラレルポート): EPPとはラッチなしでの双方向直接読み
書きを可能にしてスループットを上げたパラレルポートです。
エクステンデッドパラレルポート): ECPはDMA転送と、さらにRLE (ラ
ンレングス エンコード) 方式による圧縮と伸長をサポートしたパラレルポート
です。
パワーマネジメントセットアップ画面ではマザーボードの省電力機能を設定します。次の
図をご参照ください。
52
Power Management > ACPI Suspend Type
この項目でサスペンドのタイプを設定します。S1はパワーオンサスペンド、S3はサスペン
ドトゥーRAMです。可能な選択: S1, S3, S1 & S3
Power Management > Soft-off by PWR-BTTN
これはACPIの仕様であり、ハードウェアによりサポートされています。Delay 4 sec.（4
秒遅延）を指定すると、前部パネルのソフトパワースイッチは電源オン、サスペンド、電
源オフの切り替えができます。オン状態で、スイッチが4秒より短く押された場合は、シス
テムはサスペンドモードに入ります。4秒以上押し続けると、電源オフになります。デフォ
ルト設定はInstant-Off（即時オフ）で、ソフトスイッチは電源オン・オフのみ可能で、
4秒以上押している必要はありませんが、サスペンドモードへの移行もありません。
可能な選択: Delay 4 sec., Instant-Off
Power Management > Wake On PCI card
これはPCI 仕様2.2の機能です。PCIバスはPCIカードにサスペンド電流を供給し、何らか
の活動を検出するとウェイカップします。
可能な選択: Disabled, Enabled
Power Management > Wake On Modem
この項目でウェイクオンモデム機能をオン･オフします。
可能な選択: Disabled, Enabled
Power Management > Wake On RTC Timer
ウェイクアップタイマはアラームのようなもので、特定のアプリケーションに対する指定
された時刻にシステムのウェイクアップおよび電源オンを実行します。設定は毎日または1
ヶ月以内のある指定日が可能です。日付/時刻精度は1秒以内です。このオプションではRTC
ウェイクアップ機能のオン・オフを設定します。可能な選択: By Date, By Week,
Disabled
53
Power Management > Date (of Month) Alarm
この項目はWak e O n RT C T im er のオプションをオンにした場合に表示されます。ここで
システムを起動する日付を指定します。例えば、15にセットするとシステムは毎月15日に
起動します。
ヒント
:
この項目を0に設定すると、指定時
刻にシステムは毎日ウェイクアップします
(Wake On RTC Timer
Power Management > Time (hh:mm:ss) Alarm
この項目はWak e O n RT C T im er のオプションをオンにした場合に表示されます。ここで
システムを起動する時刻を指定します。
PNP/PCI
PCIの設定画面では、システムにインストールされているISA やPCI の装置に関する設定
を行います。メインメニューで"PNP/PCI Configuration Setup"を選ぶと、下図の画面が
表示されます。
設定
から設定可能)。
PNP/PCI Configurations > Assign IRQ For VGA
IRQの割り当てまたはシステム設定後、競合が生じた場合は、この機能をオンにすること
でシステムは自動的に設定をリセットし、IRQ、DMA、I/Oアドレスを自動的に再設定し
ます。
可能な選択: Disabled, Enabled
PNP/PCI Configurations > Assign IRQ For USB
IRQの割り当てまたはシステム設定後、競合が生じた場合は、この機能をオンにすること
でシステムは自動的に設定をリセットし、IRQ、DMA、I/Oアドレスを自動的に再設定し
ます。
可能な選択: Disabled, Enabled
54
Silent BIOS/HW
このサブメニューでは、Silent BIOS / HW モニタの情報表示および基本的な制御機能が提
供されます。
Silent BIOS/HW Monitor > CPU Warning Temperature
この項目はCPU警告温度の設定を行います。CPUの温度がここで設定された値を超えると、
CPUクロックは自動的に遅くなり、BIOSからのアラームが表示されます。
Silent BIOS/HW Monitor > Fan Mode
この項目ではファン速度モードがユーザー設定できます。可能な選択:
z Full Speed: ファンはすべてフル速度で回転します。
1. CPUFANが接続されていないか作動しない場合は、警告ブザー音が鳴ります。
2. SystemFANまたはPowerFANがマザーボードに接続されていて、SystemFAN
またはPowerFANが故障した場合は、警告ブザー音が鳴ります。
z Smart Contr ol: ユーザーは各ファンに対して温度のしきい値を設定できます。温
度がしきい値以下の場合はファンは作動しません。ただし、以下の場合にはファンが
作動します。
1. 電源温度センサコネクタに接続されていない、電源ファンに対するSmart
Controlモードがオフに設定されている。
z Fixed Speed: ユーザーは各ファンの電源を設定して固定した速度でファンが動作
するようにできます。
1. CPUFANが接続されていないか作動しない場合は、警告ブザー音が鳴ります。
2. SystemFANまたはPowerFANがマザーボードに接続されていて、SystemFAN
またはPowerFANが故障した場合は、警告ブザー音が鳴ります。
モニタ
55
クロック/電圧の制御
このサブメニューから、CPUおよびメモリクロックの設定が可能です。
Frequency/Voltage Control > CPU Bus Frequency
この項目からユーザーによるCPUのバスクロックのオーバークロックが可能です。範囲は
100~400です。
ヒント: オーバークロックに失敗した場合は下記の方法をとってください:
1. CMOSクリア (JP14)により、デフォルト設定に戻します。
2. 電源オン後、すぐ“Home”キーを押して画面が表示されるのを待ちます。
Frequency/Voltage Control > AGP Bus Frequency
Frequency/Voltage Control > PCI Bus Frequency
この2項目でAGP / PCIバスクロックのユーザー設定が可能です。AGPおよびPCIバスクロ
ックの比率は2:1に固定されています。可能な選択: 66.00/33.00, 75.43/33.72,
88.00/44.00
Frequency/Voltage Control > Clock Spread Spectrum
この項目はクロックの拡散スペクトラム値を設定します。BIOSはインストールされている
CPUにしたがって調節可能な値を決定するので、すべての項目が表示されるとは限りませ
ん。当機能は、CPUバスクロックが100MHzのときに有効となります。
可能な選択: 0.3% Center / 0-0.5% down / 0.55% Center / 0-0.75% down
/ Spread Off
Frequency/Voltage Control > CPU Voltage Default
この項目では、インストールされたCPUのデフォルト電圧が表示されます。
Frequency/Voltage Control > CPU Voltage Setting
この項目ではCPUのVcore電圧のユーザー設定が可能です。BIOSはインストールされてい
るCPUにしたがって調節可能な値を決定します。
56
デフォルト設定値のロード
"Load Setup Defaults" オプションでは、システムパフォーマンスを最適化する最適設定
値を読み込みます。ここで言う「最適設定」とは次の｢ターボ設定｣より安定したものです。
製品の動作確認、互換性および信頼性のテストならびに製造品質管理は全て"Load Setup
Defaults"に基づいたものです。通常の操作ではこの設定を使用されるようお勧めします。
このマザーボードでは"Load Setup Defaults"は一番遅い設定ではありません。もしもシ
ステムが不安定でその原因を突き止める必要のある場合には、"Advanced BIOS
Features"と"Advanced Chipset Features " で扱われているパラメータを個々にセット
して、より低速であるものの、より安定した設定とすることができます。
ターボデフォルト値のロード
"Load Turbo Defaul ts"オプションでは、"Load Setup Defaults"よりは良いパフォーマ
ンスが得られます。これはマザーボードの機能を更に向上させたいパワーユーザーの便宜
を図ったものです。ターボ設定は詳細な信頼性と互換性テストを行ったわけではなく、限
られた設定および負荷 (例えば1 枚のVGAカードと1枚のDIMM) でのテストのみが行わ
れています。ターボ設定の使用は、チップセットの設定メニューの各項目を完全に理解さ
れている場合に限られます。 (通常はLoad Setup Defaultsの状態でご使用いただくこと
を強く推奨いたします。)
57
パスワードの設定
パスワードによってユーザーのコンピュータが不正に使用されるのを防げます。パスワー
ドを設定すると、システム起動やBIOSセットアップの際に正しいパスワードを確認する画
面が現れます。
パスワードをセットするには：
1. 入力を促すプロンプトが現れたら、パスワードをタイプしてください。パスワードと
しては、8 文字までの英数字キーが使えます。入力された文字に対して、画面上のパ
スワード表示部分にはアスタリスク（* ）が替わりに示されます。
2. パスワードをタイプし終えたら<Enter> キーを押します。
3. もう一回プロンプトが現れるので、この新規パスワード確認のために先のパスワード
を再度タイプした後<Enter> キーを押します。パスワードの入力が終わると、画面
は自動的に元のメイン画面に戻ります。
パスワードを無効にするには、パスワード入力のプロンプトが出た時に<Enter>キーのみ
を押します。画面にはパスワードを無効にしてよいかどうか確認のメッセージが表示され
ます。
設定を保存して終了
これでセットアップ終了前にCMOS設定値は全て保存されます。
保存せずに終了
CMOSの設定値変更を保存せずにセットアップを終了します。新たな設定値を保存したい
場合は、この機能を使用しないで下さい。
EEPROM
"Save EEPROM Default "を利用して、"Load Setup Default"および"Load Turbo
Default "以外のユーザー設定値をEEPROMに保存し、その内容をこの機能で再び読み込む
ことができます。
EEPROM
この機能でユーザー設定値をEEPROMに保存し、CMOS内のデータが失われたり設定を忘
れた際に、その内容を"Load EEPROM Default"機能で再び読み込むことができます。
クレジット
AOpen’s R&Dのメンバー全員が、当マザーボードの研究開発に携わっています。
からユーザーデフォルト設定をロード
ユーザーデフォルト値の保存
58
5.4 Windows
AOpenの優秀な研究開発能力により、全く新たなBIOSフラッシュウィザード ---EzWinFlashが開発されました。ユーザー皆さんにわかりやすいよう、EzWinFlashは
BIOSバイナリコードおよびフラッシュモジュールを統合しており、ウェブからダウンロ
ードしたユーティリティをクリックするだけで残りのフラッシュ操作は自動処理されま
す。EzWinFlashはご使用のマザーボードおよびBIOSバージョンを検知し、システムに
故障が生じるのを防止します。さらにEzWinFlashではご使用になるwindowsプラットフ
ォームの全て、Windows 95/98, 98SE/ME, NT4.0/2000,さらにWindows XPを対象
に考慮・設計されています。
同時に、よりユーザーフレンドリーな操作環境を実現するため、AOpen EzWinFlashは
BIOS設定変更がより容易に行える多言語対応機能も備えています。
環境での
BIOS
アップグレード
メモ
: BIOS
能性があります。
の説明図での型式名は参考用です。お買上げのマザーボードと同一ではない可
ご注意: マザーボードのフラッシュ操作をすることには、
BIOS
フラッシュエラーの可能性が伴うことをご了承ください。マ
ザーボードが正常に安定動作しており、最新の
大きなバグフィックスがなされていない場合は、
ートは行わないようお勧めします。アップグレードを実行する際
には、故障を防ぐためマザーボードモデルに適した正しい
ージョンを必ずご確認の上使用するようにしてください。
BIOS
バージョンで
BIOS
のアップデ
BIOS
59
バ
下記の手順でEzWinFlashによるBIOSアップグレードが可能ですが、アップグレードを始
める前に全てのアプリケーションを終了させておくよう強くお勧めいたします。
AOpen の公式ウェブサイト(例:
レード zipファイルをダウンロードします。
ダウンロードされたBIOSパッケージ(例 :WSGMAXII102.ZIP) を Windows環境では
WinZip (
解凍されたWSGMAXII102.EXEおよびWSGMAXII102.BINなどのファイルをフォルダ
に保存します。
WSGMAXII102.EXEをダブルクリックすると、EzWinFlashはマザーボードのモデル名お
よびBIOSバージョンを自動検知します。BIOSが一致しない場合はフラッシュ操作には進
めません。
メインメニューから使用言語を指定し、[フラッシュ開始]をクリックするとBIOSアップグ
レードが始まります。
EzWinFlashが残りのプロセスを自動処理したあと、ダイアログボックスが表示され、
Windowsを再起動するか聞いてきます。 [再起動する]をクリックすると、Windowsが再
起動されます。
POST実行中に<Del>キーを押してBIOSセットアップを起動します。"Load Setup
Defaults"を選び、“Save & Exit Setup（保存して終了）します。これでアップグレード
完了です。
フラッシュ処理の際は表示がない限り、絶対に電源を切ったり他のアプリケーションを起
動しないで下さい。
http://www.winzip.com) で解凍します。
http://www.aopen.co.jp/)から最新のBIOSアップグ
警告
:
フラッシュ時には以前の
BIOS
設
定およびプラグアンドプレイ情報は完全に置き
換えられます。システムが以前のように動作す
るには、
BIOS
の再設定が必要となります。
60
5.5 Vivid BIOS
テク
ノロジ
皆さんはいつも変り映えしないP
たものであるという考えを変えて、AOpenが新開発したVividBIOSによるカラフルで生き
生きとしたPOST画面をお楽しみください。
初期のグラフィックPOST画面ではPOST中にスクリーン全部が使用され、テキスト情報が
マスクされてしまいましたが、AOpen VividBIOSではグラフィックスとテキストは別々に
扱われ、POST中に同時表示されます。この画期的な設計により、VividBIOSはPOST画面
に表示される重要な情報を見逃すことなく色鮮やかな256カラースクリーンを表示します。
加えてBIOS ROMの限られたメモリ空間も解決しなければならない問題です。従来のBIOS
がメモリを消費する非圧縮のビットマップイメージしか表示できなかったのに対し、
AOpenはBIOSを次世代向けに巧みに調整してコンパクトなGIF形式さらにはGIFアニメ
ーション表示も可能にしました。
Vivid BIOSの基本技術はOpen JukeBox CDプレーヤーと共通しており、このEzSkinユ
ーティリティからご使用のVivid BIOS スクリーンの変更やお好きなOpen JukeBoxスキ
ンのダウンロードが可能です。BIOS ダウンロードページ
http://english.aopen.com.tw/tech/ezskin/vivid.htmの型式名の横に
の小さなロゴがあれば、そのマザーボードはこの画期的な機能をサポートしていま
す。
OST画面に飽きていませんか? ではPOST画面は固定し
61
6 章 ドライバのインストール
6章 ドライバのインストール
ドライバおよびユーティリティのインストールは、「インストールウィザードを起動してス
テップ毎に操作」とお考えかもしれません。ところが、今回とっても“イージー”にEzInstall
がこれらをこなしてしまうことに驚かれるでしょう。ウィザードやステップ毎の操作なしに、
クリックひとつでインストールできてしまうのです。本当にクリックして完了、なのです。
EzInstallによりインストールは簡単で、しかもエラーなしで行えます。
CDを入れると、AOpenのウェルカムページおよび当社情報が表示されます。
まず、左側のドライバのインストールアイコンをクリックして必要なドライバをインスト
ールします。
次に、左側のユーティリティのインストールアイコンをクリックして必要なユーティリテ
ィをインストールします。
実質上はこれで完了です。ここで、CD内容の表示, Readmeファイル からより多くの情
報を得ることもできますし、CDを終了を選んでインストールを終えることもできます。
ドライバ
のインス
トール
ユーティリ
ティのイン
CD内容の
表示
Readme
オンラインマニ
ュアルのインス
トール
AOpen支社
の情報
CDの終了
62
イバのインストール
6.1
「ドライバのインストール」ページでは、EzInstallがご使用のマザーボードに必要なドラ
イバをピックアップしています。ここで必要なのは“GO” ボタンを押すだけです。ドライ
バ一覧でグレーのチェックは必須のドライバで、チェックは外せません。赤いチェックはす
ぐにインストールしない場合はチェックを外せます。
ドラ
アイコンをクリックすると、
“ドライバのインストール” ペ
ージが表示されます。または“戻
る” をクリックしてメインメニ
ューに戻ることもできます。
“GO”をクリックすると、EzInstallはインストールを自動開始し、
再起動のダイアログボックスが表示されます。(ドライバやユーテ
ィリティによっては再起動が不要なものもあります。)
.
63
6.2
ユーティリティのインストールは、ドライバのインストール方法と同じです。AOpenはユ
ーザーの皆様にシステム管理用の便利でパワフルなユーティリティを提供しています。ここ
の一覧からは便利なユーティリティがたくさん見つかります。必要なのは“GO” をクリッ
クするだけです。これでユーティリティ類は面倒な手順なしですぐにインストールされます。
ユーティリティのインストール
アイコンをクリックすると、
“ユーティリティのインス
トール” ページが表示され
選択可能となります。または
“戻る” をクリックしてメ
インメニューに戻ることも
できます。
64
7章 トラブルシューティング
7章 トラブルシューティング
65
8章 テクニカルサポートt
8章 テクニカルサポート
お客様各位
この度はAOpen製品をお選びくださりありがとうございます。今後の良質なサービスを保
証するClub AOpenのゴールド会員になるために
http://www.aopen.comで登録してく
ださるようお勧めいたします。お客様各位への最良のサービスを維持できるよう、下記の
手順に従い、皆様がお買い求めになった地域に従って、各地の支店からサービスをお受け
になるようお願い致します。皆様のご協力によって、全てのお客様への効果的で最良のサ
ービスを提供し続けてまいります。
ご理解に厚く感謝致します。
AOpenテクニカルサポートチーム
ヨーロッパ
AOpen Computer b.v.
Tel: 31-73-645-9516
Support@AOpen.NL
Email:
中国
艾爾鵬國際貿易(上海)有限公司
Tel: 86-21-6225-8622
Fax: 86-21-6225-7926
アメリカ
AOpen America Inc.
Tel: 1-510-489-8928
Fax: 1-510-489-1998
ドイツ
AOpen Computer GmbH.
Tel: 49-2131-1243-710
Fax: 49-2131-1243-999
環太平洋地域
AOpen Inc.
Tel: 886-2-3789-5888
Fax: 886-2-3789-5899
日本
AOpen Japan Inc.
Tel: 81-048-290-1800
Fax: 81-048-290-1820
ヨーロッパ Email： Support@AOpen.NL
環太平洋地域： http://www.aopen.com.tw/tech/default.htm
中国： http://www.aopen.com.cn/tech/default.htm
ドイツ： http://www.aopencom.de/tech/default.htm
アメリカ： http://usa.aopen.com/tech/default.htm
日本： http://aopen.jp/tech/index.html
66
モデル名と
シリア
番号
モデル名とBIOSバージョンはブートの最初の画面(POST画面)の上部左に現れます。
例えば：
Phoenix AwardBIOS v6.00PG, An Energy Star Ally
Copyright (C) 2003, Phoenix Technologies, LTD.
i855GMEm-LFS R1.02 Sept. 01. 2004 AOpen Inc.
i855GMEm-LFSはマザーボードのモデル名で、R1.02はBIOSバージョンです。
BIOS
マザーボードを登録する
AOpen製品をお選び下さりありがとうございます。Club AOpenのゴールド会員になるた
めに、本マザーボードを
AOpenが高品質のサービスと優先度を保証するものです。スロットマシンゲームに参加し
て、AOpenから賞を獲得するチャンスもあります。始める前に以下の情報を準備してくだ
さい： モデル名、部品番号(P/N)、シリアル番号(S/N)、購入日付です。部品番号とシリ
アル番号はバーコードラベルに印刷されています。このバーコードラベルはパッキングの
外部かPCB のコンポーネント側にあります。例えば：
バージョン
http://club.aopen.com.tw/productreg/にてご登録ください。
P/N: 91.88110.201は部品番号、S/N: 91949378KN73はシリアル番号です。
Phoenix-Award BIOSエラーメッセージ
エラー音 メッセージ
1回短く ( ・) システムのブートが正常
2回短く ( ・・) BIOS設定エラー
1回長く – 1回短く (- ・) メモリエラー
1回長く – 2回短く (- ・・) AGPエラー (VGAカードかモニターの接続エラー)
1回長く – 3回短く (- ・・・) VGAカードエラー（オンボードVGA利用時はメモリエラー含む
長いエラー音が継続 (- - --) メモリエラー（メモリが正しく装着されていない、正しく認識していない)
部品番号
67
ル
Technical Support
68
Loading...
