Page 1
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
AX4SG / AX4SG-N / AX4SG-L
DOC. NO.: AX4SGL-OL-J0307A
ル
製品概要
ハードウエア
インストール
ユーティリティ
ドライバ及び
AWARD BIOS
セットアップ
用語解説
トラブルシューティング
とテクニカルサポート
1
Page 2
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
次
ママニニュュアアルル目目次
TUAX4SG / AX4SG-N / AX4SG-LUT ................................................................................................................................1
TU
マニュアル目次
TU
注意事項
TU
インストールの前に
TU
製品概要
TU
製品機能の特徴
TU
クイックインストールの手順
TU
マザーボード全体図
TU
ブロックダイアグラム
TUハードウエアのインストールUT ................................................................................................................................19
TU“
メーカーアップグレードオプション” 及び“ユーザーアップグレードオプション”について
TUCMOS
データのクリア
TUCPU
のインストール
TUCPU

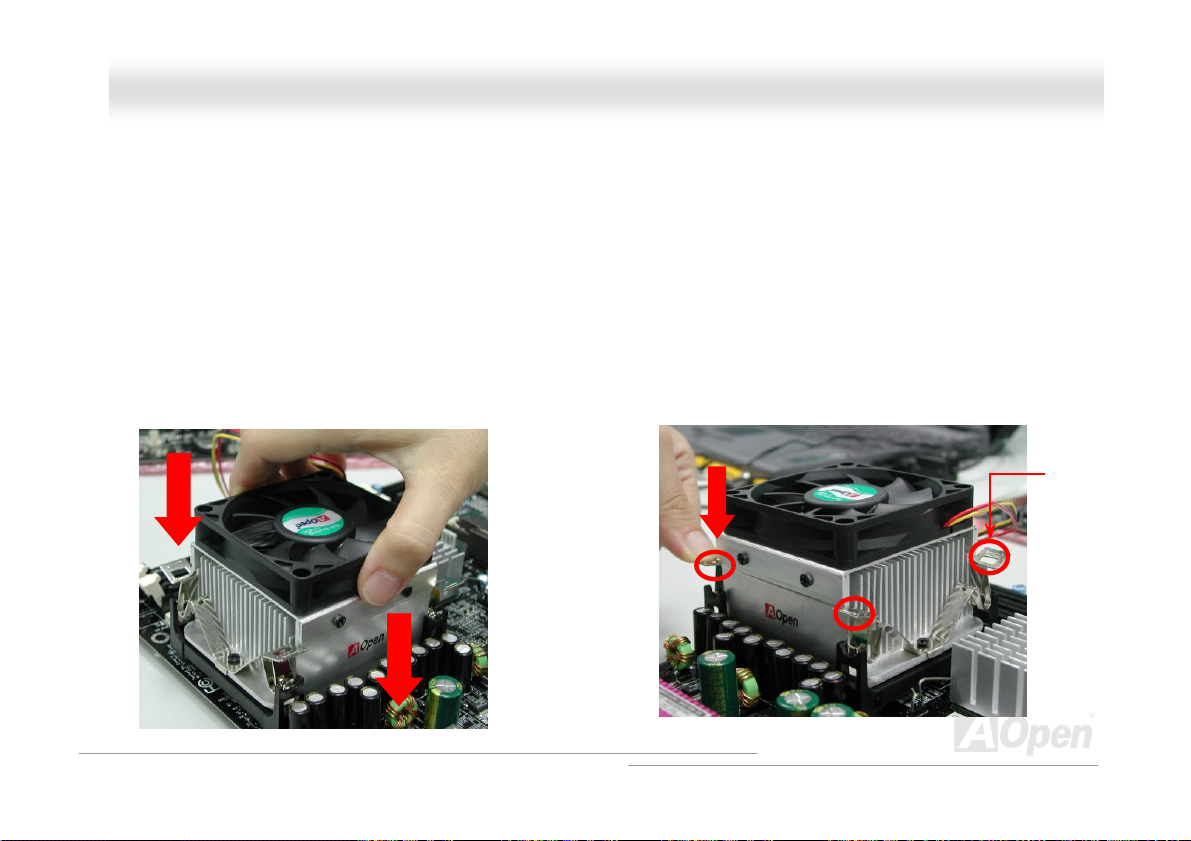

ファンのインストール
TUCPU
ジャンパーレス設計
TU
過電流保護
TU
バッテリー不要及び耐久設計
UT...............................................................................................................................................................2
UT ......................................................................................................................................................................... 8
UT .......................................................................................................................................................................10
UT............................................................................................................................................................. 11
UT.................................................................................................................................................................... 26
UT........................................................................................................................................................9
UT .......................................................................................................................................16
UT...................................................................................................................................................... 17
UT ..................................................................................................................................................18
UT .................................................................................................................................................. 21
UT .....................................................................................................................................................22
UT ...........................................................................................................................................24
UT .............................................................................................................................................. 25
UT .......................................................................................................................................27
オオンンラライインンママニニュュアアル
…UT...................................... 20
ル
2
Page 3
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
TUAOpen “
TUCPU
TUCPU
TUJP28
TUDIMM
TU
フロントパネルコネクタ
TUATX
TUAC
TU
スダンバイ
TUIDE
TU
シリアル
TUIrDA
TUS/PDIF (Sony/Philips
TU
高音質の
TUAGP (
TUAGP

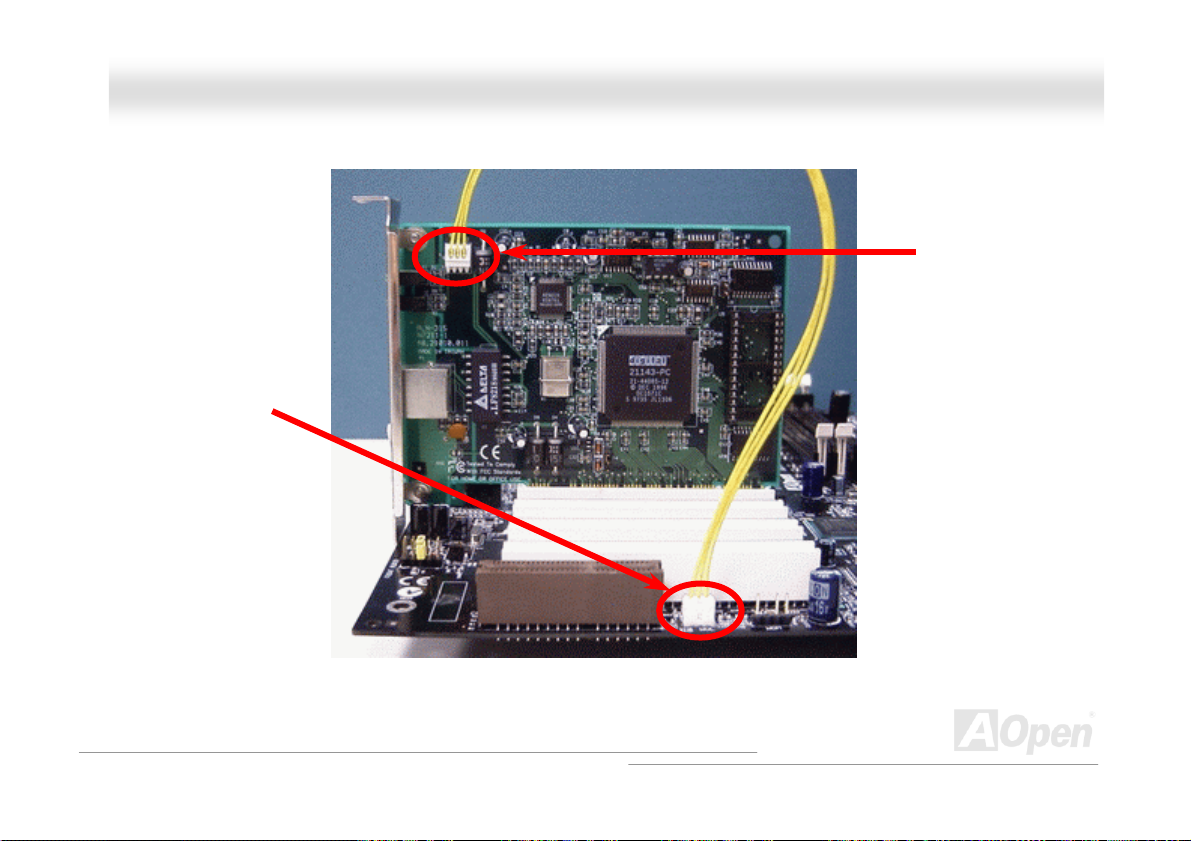

TUWOL (
TU

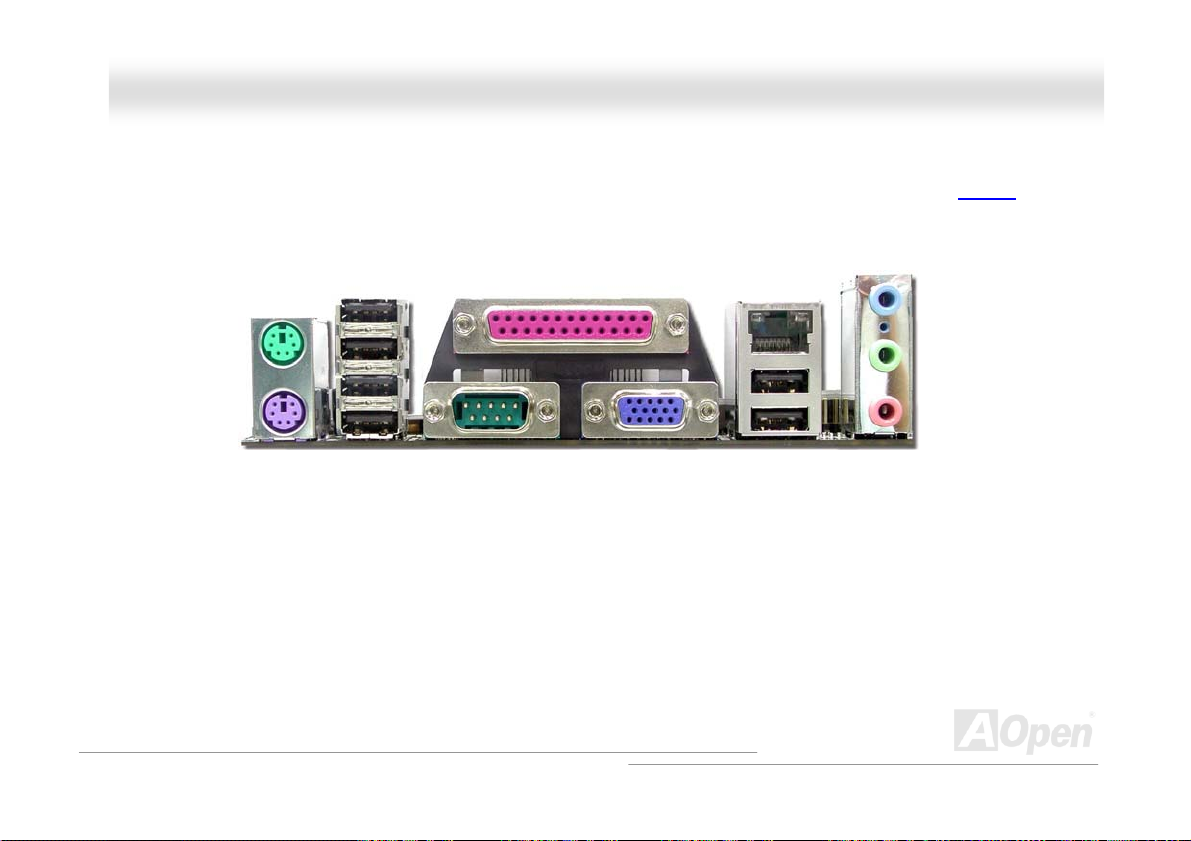

カラーコード準拠バックパネル
TU
オンボードの
ウォッチドッグ
コア電圧のフルレンジ調整機能
ABS”UT .......................................................................................................................................28
UT .............................................................................................................................29
及びシステムファンコネクタ(ハードウェアモニタ機能付き
によるキーボード/マウスウェイクアップ機能の設定ジャンパー
ソケット

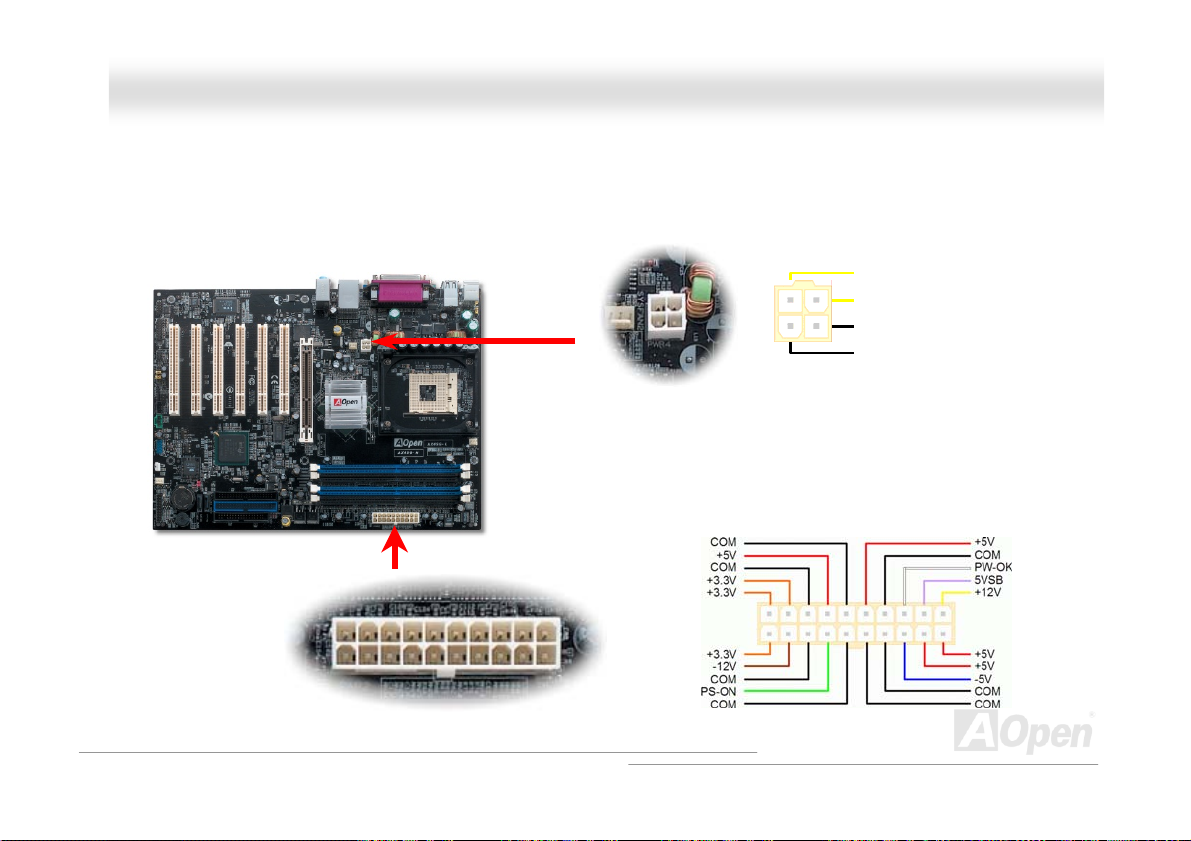

電源コネクタ
電源自動回復機能
及びフロッピーコネクタの接続
コネクタ
アクセラレーテッドグラフィックポート
保護テクノロジー及び
ウェイクオン
UT .............................................................................................................................................................. 33
UT .............................................................................................................................................. 35
UT.......................................................................................................................................................... 36
UT .................................................................................................................................................... 37
LED
及び起動
ATA
をサポート
UT ................................................................................................................................................................49

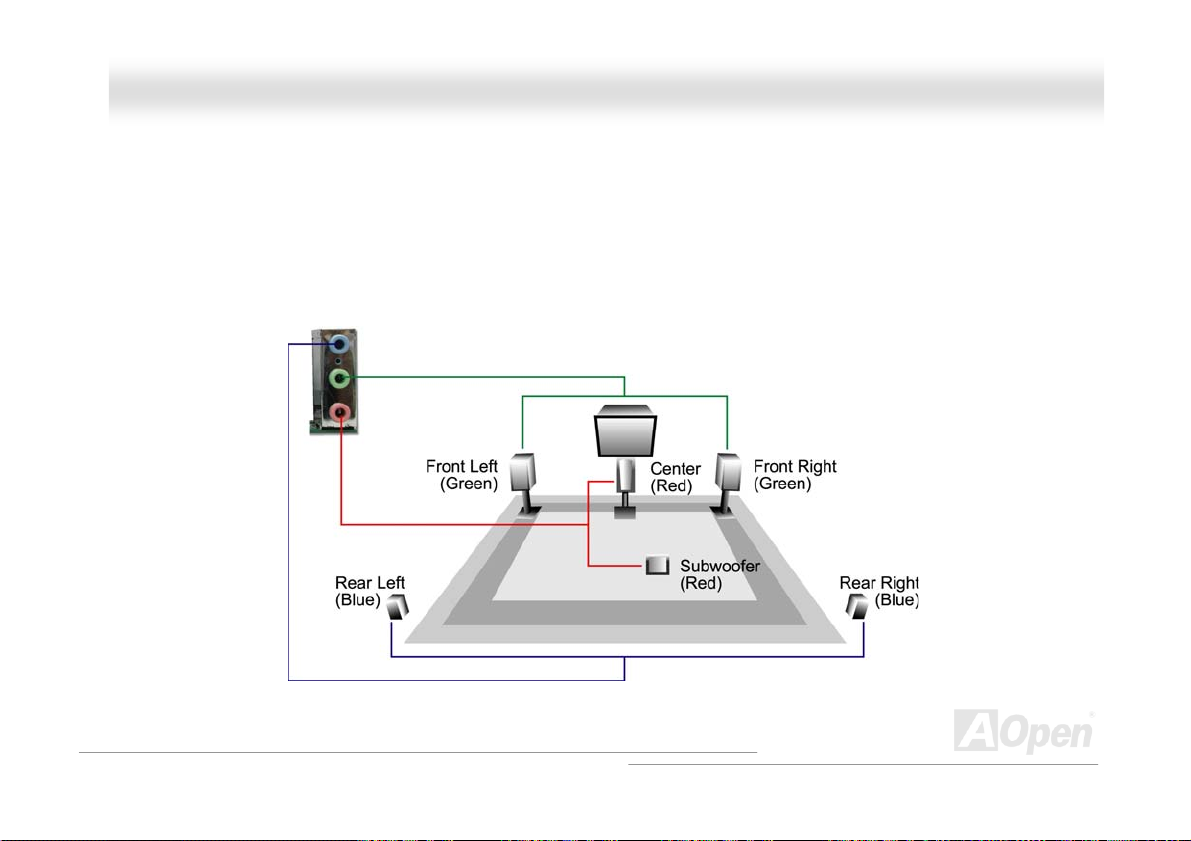

5.1
チャンネルオーディオ効果
LEDUT ........................................................................................................................................38
UT .............................................................................................................................. 39
(RAID
機能対応、
デジタルインタフェース)コネクタ
AX4SG-Lのみ)UT ............................................................................................. 41
UT ..............................................................................................50
UT ...................................................................................................................... 51
) 8X
拡張スロット
AGP LEDUT............................................................................................................................ 53
LAN)
機能
UT .....................................................................................................................................54
UT .................................................................................................................................... 56
10/100/1000 Mbps LAN
機能をサポート
( AX4SG-NとAX4SG-L)UT ................................................................................57
)UT ................................................................................31
UT ......................................................................... 32
UT ................................................................................. 52
3
Page 4
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
TU8
個の
USB 2.0
TUCOM2
コネクタ
TU
ゲームポートブラケットをサポート
TU
ケース開放センサーコネクタ
TUCD
オーディオコネクタ
TUAUX
入力コネクタ
TU
フロントオーディオコネクタ
TUAOConfig
TU
リセット可能なヒューズ
TU3300µF
TU
大型アルミニウム製ヒートシンク

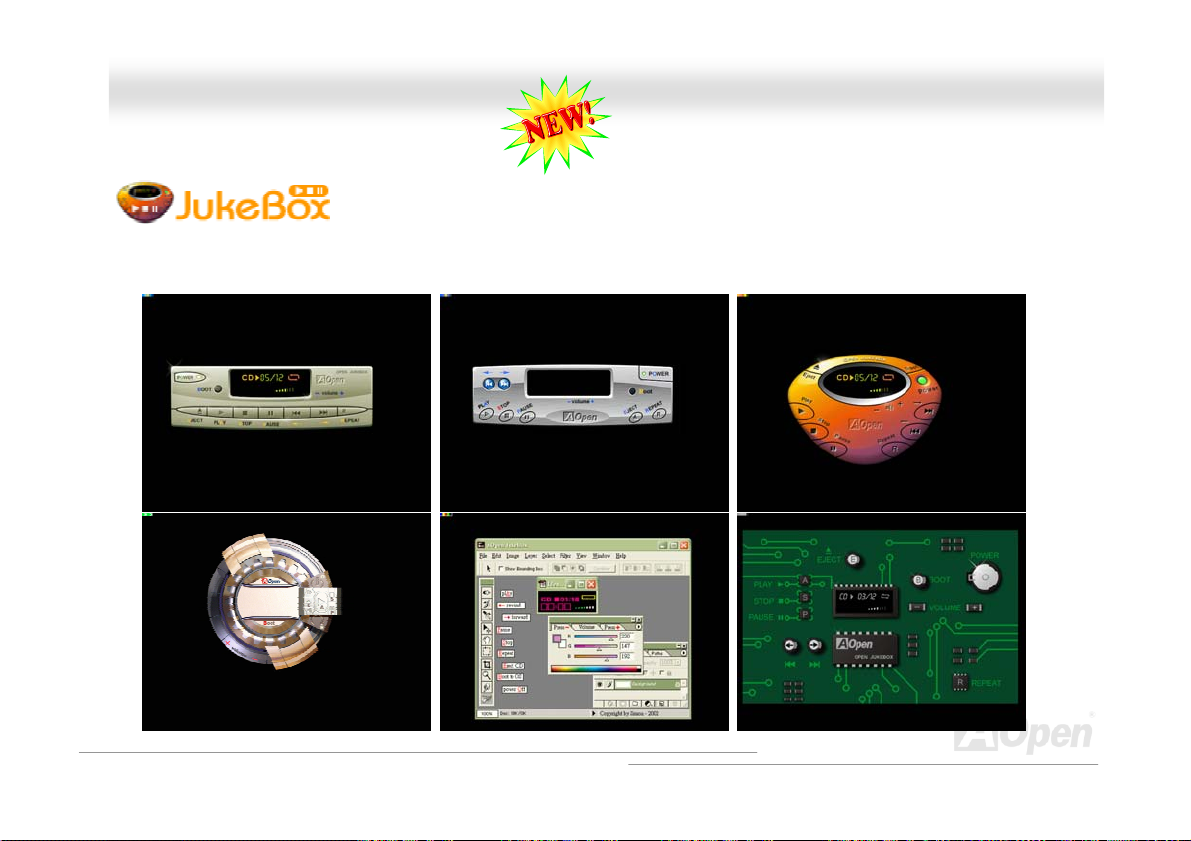

TUOpen JukeBox

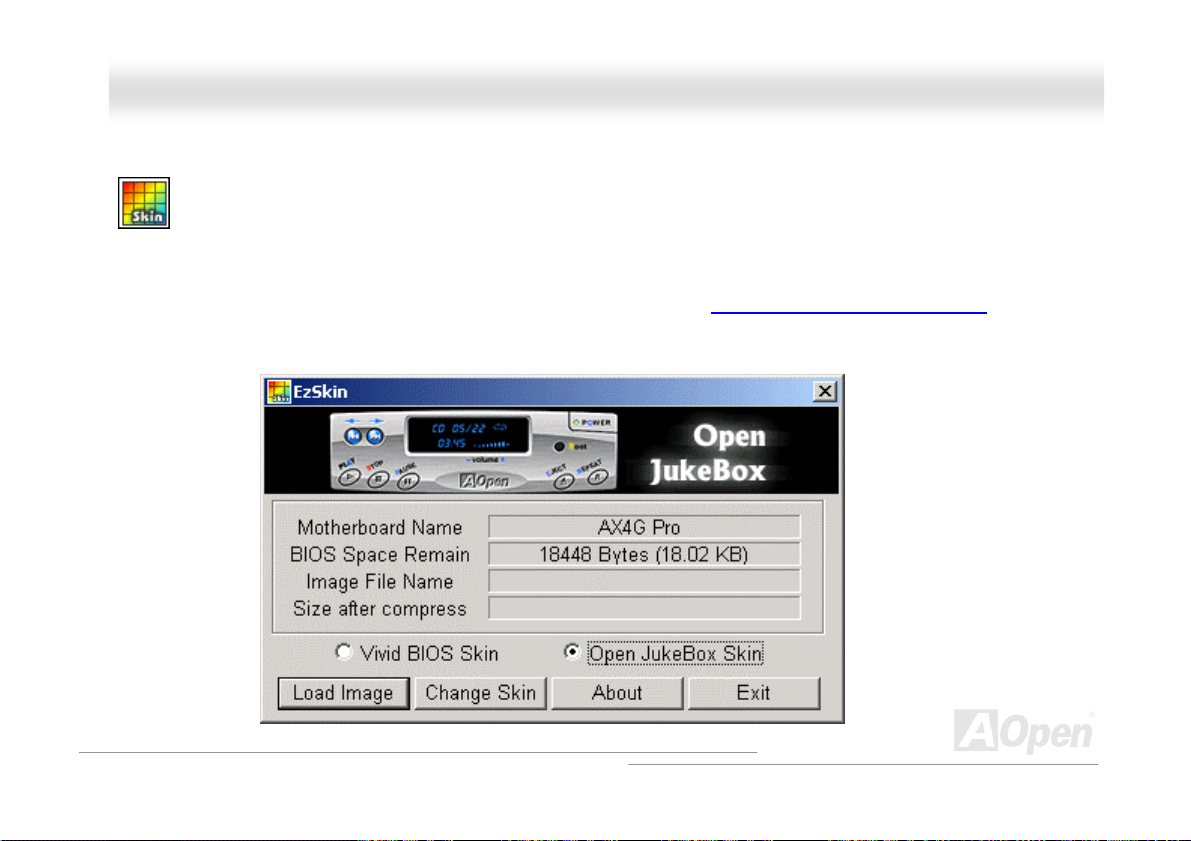

TUViv i d B IO S
TU
騒音は消えた

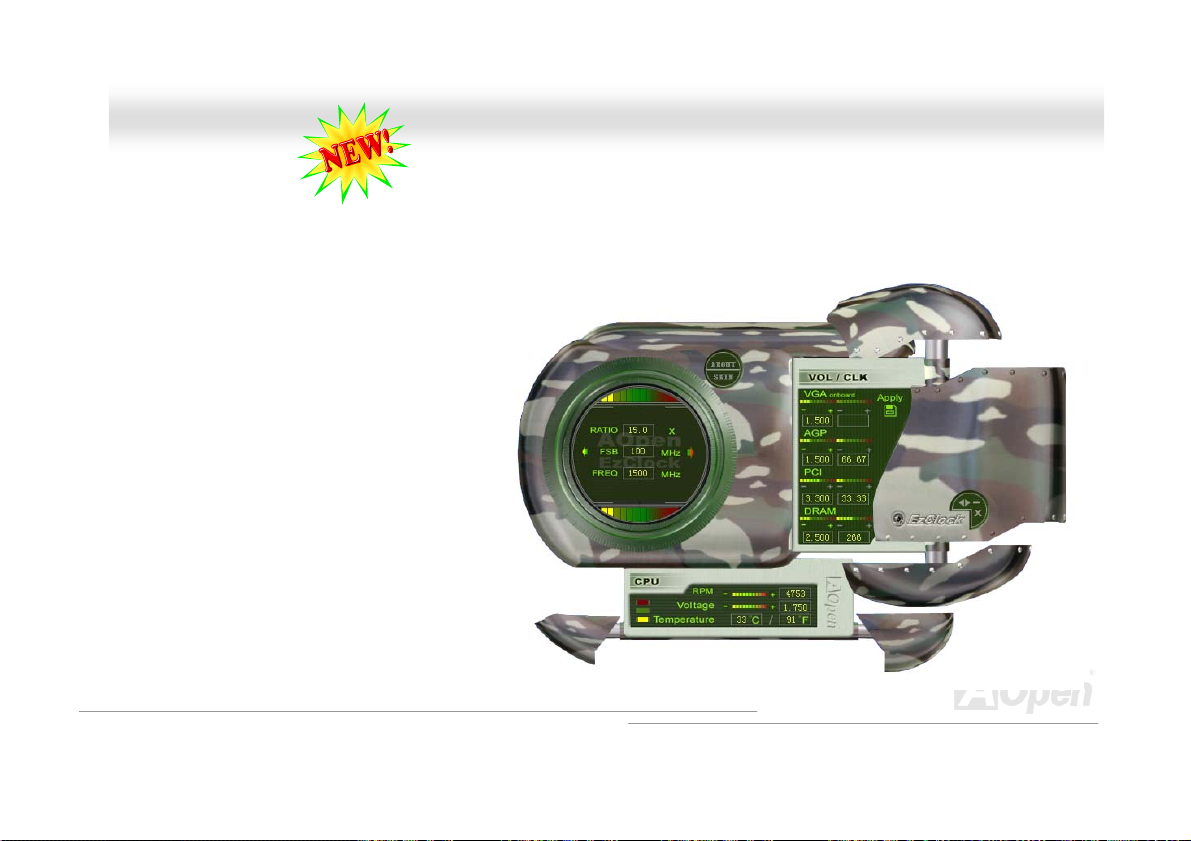

TUEzClock機能UT .................................................................................................................................................................79
TU

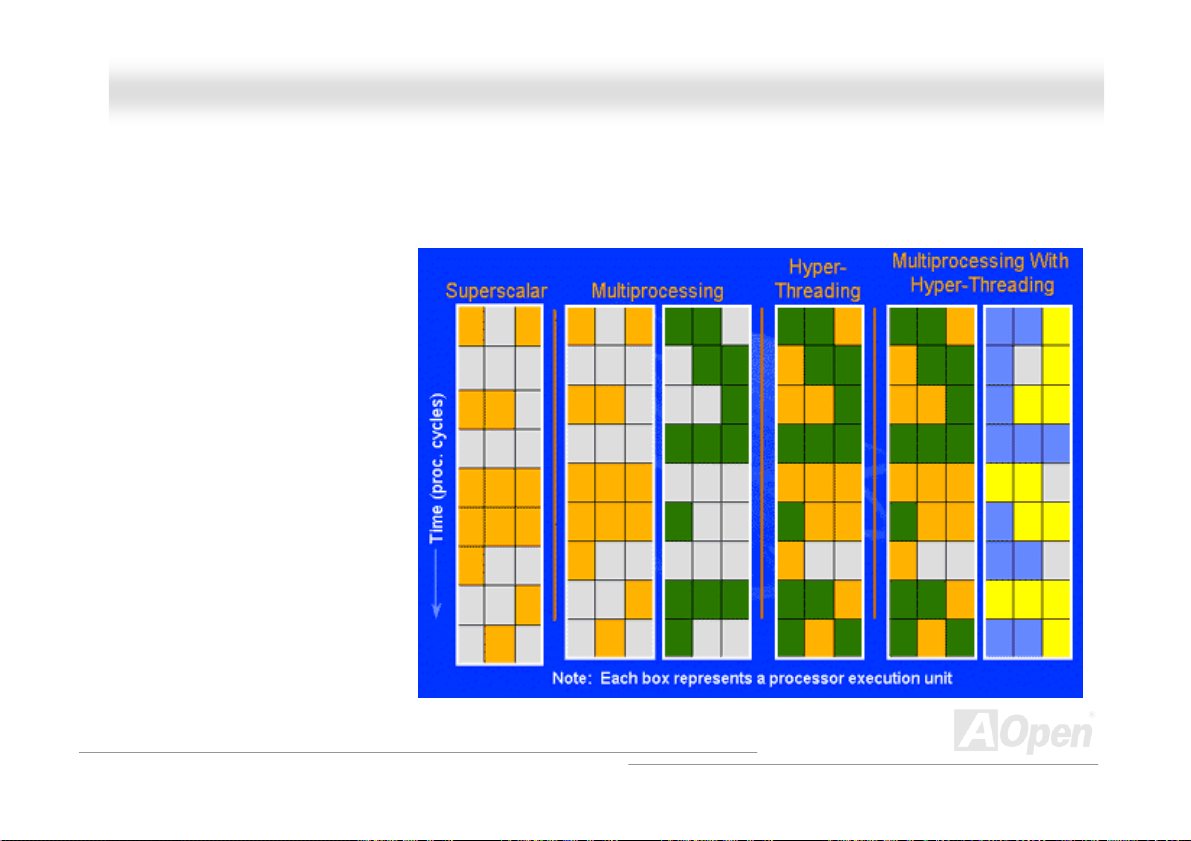

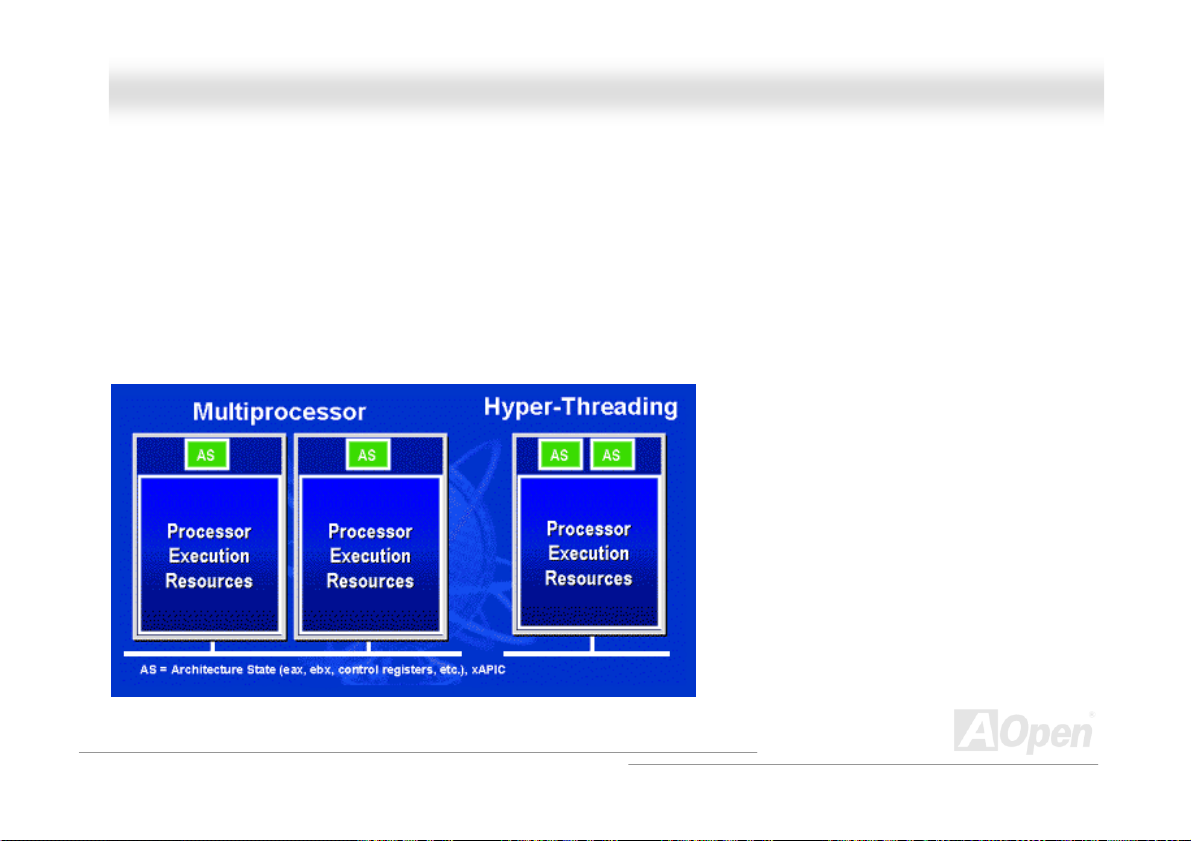

ハイパー・スレッディング

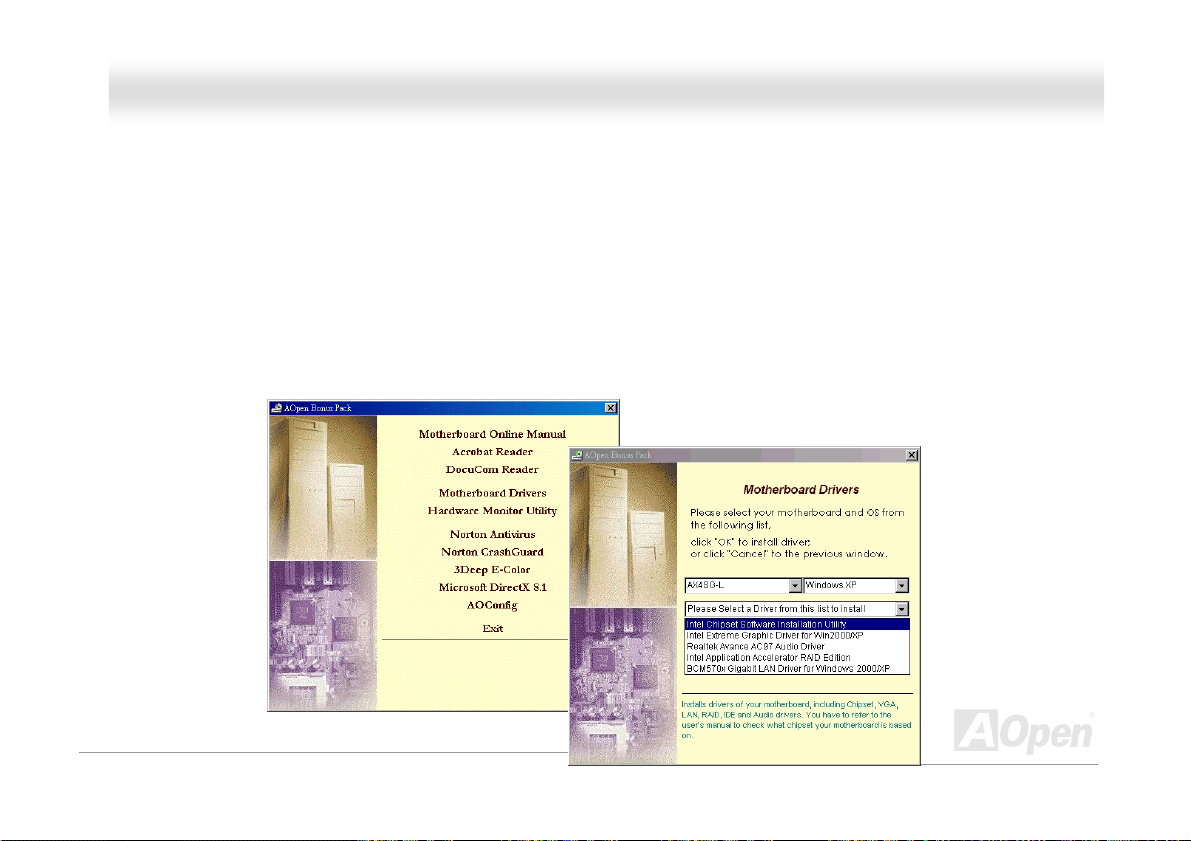

TUドライバ及びユーティリティUT ................................................................................................................................85
TUBonus CD
TUIntel®
チップセットソフトウエアインストレーションユーティリティのインストール
ポートをサポート
UT ............................................................................................................................................................59
UT .........................................................................................................................................................63
ユーティリティ
低
ESR
コンデンサー
プレーヤー
テクノロジー

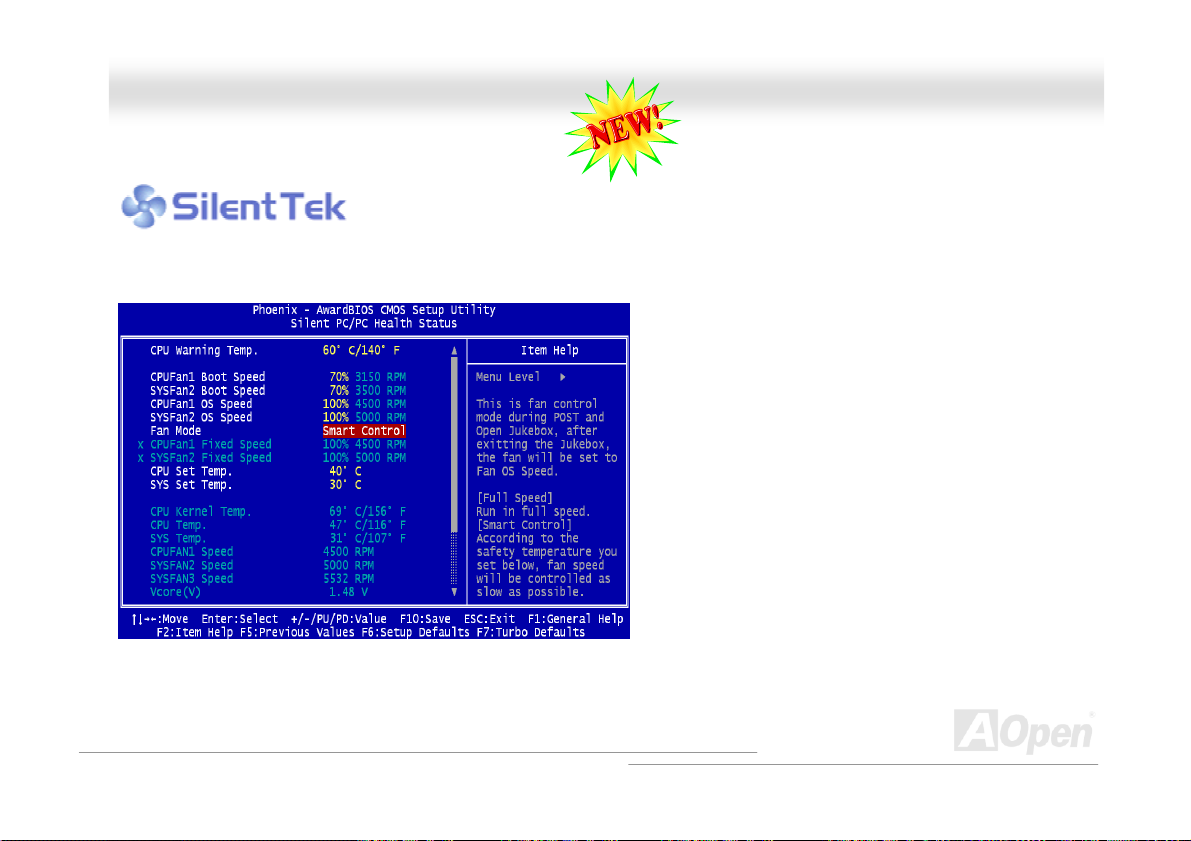

!! ---- SilentTek
UT................................................................................................................................................. 62
UT .............................................................................................................................................. 67
UT ...............................................................................................................................................75
UT .................................................................................................................................58
UT .......................................................................................................................................61
UT .......................................................................................................................................64
UT .............................................................................................................................................65
UT.......................................................................................................................................... 68
UT ................................................................................................................................70
UT............................................................................................................................................. 71
機能
UT .................................................................................................................................. 76
(Hyper Threading)
ディスクのオートランメニュー
UT ............................................................................................................................. 60
テクノロジー
UT ....................................................................................................................85
UT .........................................................................................83
オオンンラライインンママニニュュアアル
UT ................................................................................86
ル
4
Page 5
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
TUIntel Brookdale-G VGA
TUIntel IAA
TU

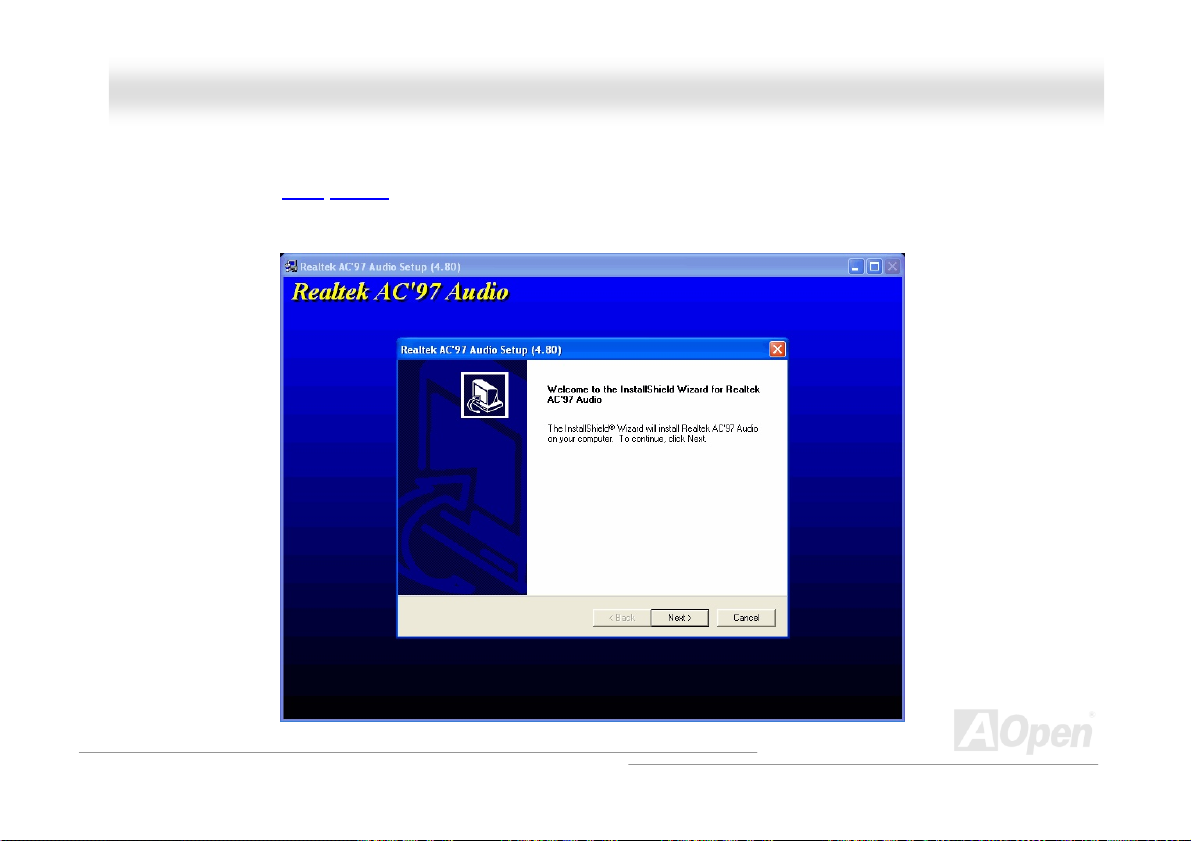

オンボードサウンドドライバのインストール
TUUSB 2.0

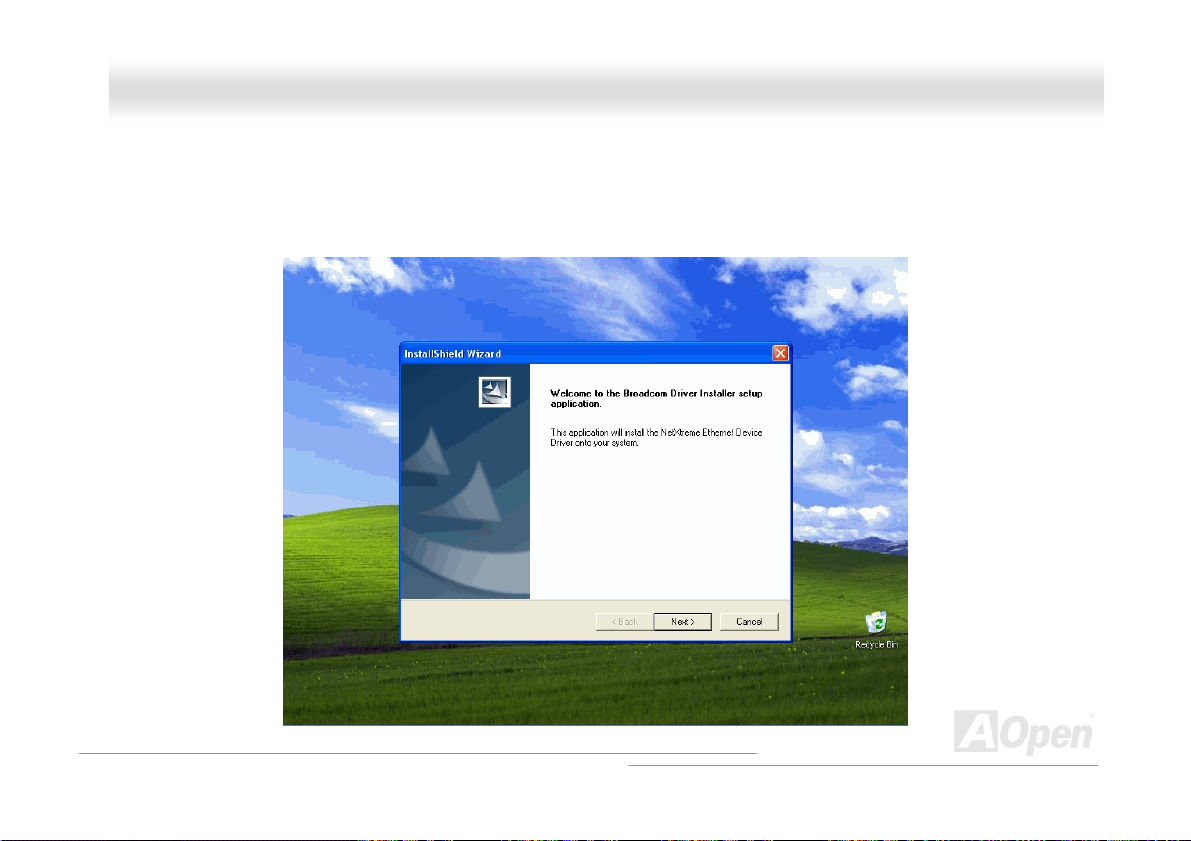

TULAN
TULAN
TUPHOENIX-AWARD BIOSUT..................................................................................................................................... 100
TUPhoenix Award™ BIOS
TUBIOS
TUWindows
TUWinBIOS
TU用語解説U T ............................................................................................................................................................. 108
TUAC97
TUACPI (
TUACR (
TUAGP (
TUAMR (
TUATA (AT
TUBIOS (
ドライバ（
ドライバのインストール
ドライバのインストール
ドライバのインストール
セットアップの起動方法
環境における
ユーティリティ
サウンドコーデック
アドバンスド コンフィギュレーション&パワー インタフェース
アドバンスド コミュニケーションライザー
アクセラレーテッドグラフィックポート
オーディオ/モデムライザー
アタッチメント
基本入出力システム
ドライバのインストール
RAID
版）のインストール
UT................................................................................................................................. 90
UT ...........................................................................................................87
UT .............................................................................................................. 88
UT .................................................................................................................. 89
(AX4SG-N)UT ...................................................................................................................... 94
(AX4SG-L)UT ....................................................................................................................... 97
セットアッププログラムの使用方法
UT .................................................................................................................................... 102
BIOS
のアップグレード
UT ............................................................................................................................................ 106
UT .......................................................................................................................................... 108
UT ........................................................................................................... 103
UT ....................................................................................... 101
)UT ................................................................... 108
)UT .................................................................................................... 108
)UT ......................................................................................................... 109
)UT ............................................................................................................................. 109
)UT ............................................................................................................................................. 109
)UT ........................................................................................................................................ 110
5
Page 6
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
TU
ブルートゥース
TUCNR (
コミュニケーション及びネットワーキングライザー
TUDDR (
ダブルデータレーテッド
TUECC (
エラーチェックおよび訂正
TUEEPROM (
TUEPROM (
TUEV6バスUT ..................................................................................................................................................................... 112
TUFCC DoC (Declaration of Conformity
TUFC-PGA (
TUFC-PGA2 (
TU
フラッシュ
TU
ハイパースレッディング
TUIEEE 1394UT .................................................................................................................................................................. 113
TU
パリティービット
TUPCI (
ペリフェラルコンポーネントインターコネクト)バス
TUPDF
フォーマット
TUPnP(
プラグアンドプレイ
TUPOST (
電源投入時の自己診断
TUPSB (
プロセッサシステムバス)クロック
UT........................................................................................................................................................... 110
)UT ........................................................................................ 111
) RAMUT ..........................................................................................................................111
)UT ...............................................................................................................................111
電子式消去可能プログラマブル
消去可能プログラマブル
ROM)UT .................................................................................................................... 112
フリップチップ-ピングリッド配列
フリップチップ-ピングリッド配列
ROM)UT ....................................................................................................... 112
、適合性宣言
)UT .................................................................................................... 112
)UT ............................................................................................................. 113
)UT ........................................................................................................... 113
ROMUT.......................................................................................................................................................... 113
UT ............................................................................................................................................ 113
UT ....................................................................................................................................................... 114
UT ......................................................................................... 114
UT ....................................................................................................................................................... 115
)UT ........................................................................................................................................... 115
)UT ................................................................................................................................... 115
UT .................................................................................................................... 115
オオンンラライインンママニニュュアアル
ル
6
Page 7
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
TURDRAM (Rambus
TURIMM (Rambus
TUSDRAM (
TUSATA (
TUSMBus (
TUSPD (
TUUSB 2.0 (
TUVCM(
TU
ワイアレス
TUZIP
TUトラブルシューティングU T ..................................................................................................................................... 119
TUテクニカルサポートU T ............................................................................................................................................ 123
TU製品の登録U T .......................................................................................................................................................... 126
TU弊社へのご連絡U T ................................................................................................................................................... 127
同期
シリアル
システムマネジメントバス
既存シリアル検出
ユニバーサルシリアルバス
バーチャルチャンネルメモリ
ファイル
ダイナミックランダムアクセスメモリ
インラインメモリモジュール
)UT ............................................................................................................ 116
)UT .......................................................................................... 116
DRAM)UT .................................................................................................................................................. 116
ATA)UT ................................................................................................................................................... 116
)UT .......................................................................................................................... 117
)UT ............................................................................................................................................ 117
)UT ........................................................................................................................ 117
)UT ........................................................................................................................... 117
LAN – 802.11bUT .......................................................................................................................................... 118
UT ................................................................................................................................................................ 118
7
Page 8
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
項
注注意意事事項
Adobe、Adobe のロゴ、Acrobat は Adobe Systems Inc.の商標です。
AMD、AMD のロゴ、Athlon および Duron は Advanced Micro Devices, Inc.の商標です。
Intel、Intel のロゴ、Intel Celeron、PentiumII、 PentiumIII 及び Pentium 4は Intel Corporation.の商標です。
Microsoft、Windows、Windows のロゴは、米国または他国の Microsoft Corporation の登録商標および商標です。
このマニュアル中の製品およびブランド名は全て、識別を目的とするために使用されており、各社の登録商標です。
このマニュアル中の製品仕様および情報は事前の通知なしに変更されることがあります。この出版物の改訂、必要な変更をする
権限は AOpen にあります。製品およびソフトウェアを含めた、このマニュアルでの誤りや不正確な記述については AOpen は責
任を負いかねます。
この出版物は著作権法により保護されています。全権留保。
AOpen Corp.の書面による許諾がない限り、この文書の一部をいかなる形式や方法でも、データベースや記憶装置への記憶など
でも複製はできません。
Copyright(c) 1996-2003, AOpen Inc. All Rights Reserved.
オオンンラライインンママニニュュアアル
ル
8
Page 9
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
に
イインンスストトーールルのの前前に
このオンラインマニュアルでは製品のインストール方法が紹介されています。有用な情報は後半の章に記載されています。将来
のアップグレードやシステム設定変更に備え、このマニュアルは大切に保管しておいてください。このオンラインマニュアルは
HTUPDFフォーマットU TH で記述されていますので、オンライン表示にはAdobe Acrobat Reader 4.0 を使用するようお勧めします。この
ソフトは
当オンラインマニュアルは画面上で表示するよう最適化されていますが、印刷出力も可能です。この場合、紙サイズは A4 を指
定し、1 枚に 2 ページを印刷するようにしてください。この設定はファイル> ページ設定を選び、そしてプリンタドライバの指
示に従ってください。
皆様の地球環境保護へのご協力に感謝いたします。
HTUBonus CDディスクU THにも収録されていますし、H TU AdobeウェブサイトUTH から無料ダウンロードもできます。
オオンンラライインンママニニュュアアル
ル
9
Page 10
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
要
製製品品概概要
オオンンラライインンママニニュュアアル
ル
この度はAOpen AX4SG / AX4SG-N / AX4SG-Lマザーボードをお買い上げいただき、ありがとうございます。AX4SG / AX4SG-N
/ AX4SG-Lは
のAX4SG / AX4SG-N / AX4SG-LマザーボードはIntel
サイドバス(FSB)UHクロックをサポートしています。 AGP機能面では、一本のAGPスロットがあり、AGP 8X/4Xモードおよび最
大 2112MB//秒までのパイプライン分割トランザクションロングバースト転送を実現します。ユーザーの異なる要求に応じ、Intel
Springdale-GチップセットのメモリインターフェースはDDR400/333/266 SDRAMメモリモジュールをサポートし、メモリ容量
は 64、128、256、512MB及び 1024Mb DDR RAM DIMMモジュールを自由に組み合わせることが可能で、最大 4 GBまで実装可
能です。オンボードのIDEコントローラーは
更にオンボードで 6 本のPCIスロットを搭載します。AX4SG-Lは、
LAN接続用統合ソリューションのBroadcom BCM5705 コントロー
ラをオンボードで搭載されることにより、オフィス及び家庭用
10/100/1000M bpsイーサーネット機能を提供します。AX4SG-Nは
Broadcom BCM4401 コントローラをオンボードで統合し、10/100M
bpsイーサーネット機能を提供します。オンボードの
チップセットにより、AX4SG / AX4SG-N / AX4SG-Lマザーボード
で高性能かつすばらしいサラウンドステレオサウンドをお楽しみ
いただけます。さらに、当マザーボードは最大 480Mbpsの転送レー
トを実現する
AX4SG / AX4SG-N / AX4SG-Lマザーボードの全機能をご堪能くだ
さい。
®
UPU
HHTU IntelUT PU
Springdale-GチップセットUHH採用、ATX 規格のIntelP
H Ultra DMA 33/66/100Hモード及び 150 MbpsのH UシリアルATA UH 規格をサポートします。
HUUSB 2.0UH 規格をサポートしています。それではAOpen
®
P
P
Socket 478 PentiumP
HUAC97UH H UCODECU H
10
®
P
Socket 478 マザーボードです。高性能チップセット内蔵
®
P
4 プロセッサ、または 400/533/800 MHz HUフロント
Page 11
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
徴
製製品品機機能能のの特特徴
オオンンラライインンママニニュュアアル
ル
CPU
®
P
IntelP
Socket 478 PentiumP
をサポートしています。
®
P
4 プロセッサ 1.6GHz~3.06GHz+、並 び に Socket 478 用 400/533/800 MHz HUフロントサイドバス(FSB)UH
チップセット
Springdale-G は 0.13 ミクロン 512-KB L2 キャッシュ内蔵の Pentium 4 プロセッサ専用のグラフィックスメモリコントローラハ
ブ(GMCH)です。CPU や DDR、AGP、ハブ、CSA インターフェースを提供するほか、グラフィックスインターフェースも統合
しています CPU インタフェースは、Pentium 4 プロセッサのサブセットであるスケーラブルバスプロトコルの拡張モードをサポ
ートしています。GMCH のメモリインターフェースは最大 2 チャンネルのDDR をサポートし、AGP インターフェースは 0.8V/1.5V
8X/4X データ転送及びファーストライト機能をサポートします。内蔵のグラフィックスコントローラは一部のシステムメモリを
メモリグラフィックスメモリ(UMA)として使用し、優れた 3D や 2D、ディスプレイ機能など高性能のグラフィックスソリューシ
ョンを提供します。Springdale-G プラットフォームは第 5 世代 I/O コントローラハブ(ICH5 と ICH5R)に対応しています。
ICH5 には Ultra ATA 100 コントローラ 1 個、シリアル ATA ホストコントローラ 2 個、EHCI ホストコントローラ 1 個、UHCI ホ
ストコントローラ 4 個を統合され、外部 USB2.0 ポート 8 個や LPC インターフェースコントローラ、フラッシュ BIOS インター
フェースコントローラ、PCI インターフェースコントローラ、AC’97 デジタルコントローラ、内蔵 LAN コントローラ、ASF コン
トローラ、Springdale-G GMCH とのデータ交換用のハブインターフェースをサポートしています。ICH5R は ICH5 とほぼ同じ機
能を提供する上、RAID 0 機能もサポートします。
11
Page 12
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
拡張スロット
6 本の 32 ビット/33MHz PCIスロット及び 1 本のAGP 8X/4Xスロットが含まれます。HUPCIUH ローカルバスのスループットは最大
132MB/sです。AX4SG-NとAX4SG-Lの場合に、搭載された 6 本のPCIスロットに中に、5 本はバスアービトレーション及びデコ
ード機能を有するマスタPCIスロットであり、あらゆる統合された機能及びLPCバスを提供します。PCI 1 はスレーブモードPCI
カードのみをサポートします。AX4SGの場合に、あらゆる 6 本のPCIスロットはマスタPCIスロットです。AX4SG / AX4SG-N /
AX4SG-LマザーボードにはAGP拡張スロットが 1 本搭載され、バスマスタリングAGPグラフィックスカードの装着ができます。
HUアクセラレーテッドグラフィックスポート(AGP)UHはより高速なビデオ表示仕様を提供し、最大 2112MB/秒までの転送速度を実現
します。
メモリ
Springdale-Gチップセットにより、当マザーボードにはデュアルチャンネルのHUダブルデータレート(DDR) RAMUH の装着が可能です。
デュアルチャンネルモードでは、チップセットとメモリ間におけるデータ転送は 128 ビットで行われ、待ち時間なしの
266/333/400MHzバーストモードを実現します。4 つのメモリバンクには 64, 128, 256, 512, 1GB DDR RAMを任意の組み合わせ
で搭載可能で、最大 4GBまで装着可能です。
LAN ポート
AX4SG-L の場合は、LAN 接続用統合ソリューションのBroadcom BCM5705 コントローラをオンボードで搭載されることにより、
オフィス及び家庭用 10/100/1000M bps イーサーネット機能を提供します。AX4SG-N は Broadcom BCM4401 コントローラをオ
ンボードで統合し、10/100M bps イーサーネット機能を提供します。
12
Page 13
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
Ultra DMA 33/66/100 Bus Mater IDE
オンボードの PCI Bus Master IDE コントローラにはコネクタ 2 個が接続され、2 チャンネルで 4 台の IDE 装置が使用可能です。
サポートされるのは Ultra DMA 33/66/100、PIO モード 3 および 4 さらに Bus Master IDE DMA モード 5、拡 張 IDE 機器です。そ
の上、当マザーボードは Promise コントローラをオンボードで搭載し、133 モードをサポートします。
シリアル ATA
シリアル ATA は ICH5 に統合され、2 個のポートは独立した DMA 動作が可能です。SATA コントローラは IDE インターフェース
と完全なるソフトウェアの透過性を持っており、ローピンカウントと高性能を提供します。ICH5 SATA インターフェースは最大
150MB/s までのデータ転送速度を実現します。また、AX4SG-L には ICH5R をオンボードで搭載されているため、SATA ハード
ディスクドライブをご使用の場合に RAID 0 機能に対応しています。
オンボードの AC’97 サウンド
AX4SG / AX4SG-N / AX4SG-LマザーボードはHUAC97UH サウンドチップを採用しています。オンボードオーディオにはサウンド録
音・再生システムが完備されています。
1MHz 単位でのクロック調節機能
「 1MHz単位でのクロック調節」機能がBIOSでサポートされています。このユニークな機能によりCPU H UFSBU H クロックを
100~400MHzの範囲で 1MHz単位でのクロック調節が可能な上に、システム機能を最大限引き出す事ができます。
オオンンラライインンママニニュュアアル
ル
13
Page 14
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
ウォッチドッグ ABS
AOpen 「ウォッチドッグ ABS」機能により、システムのオーバークロックに失敗しても 4.8 秒でシステム設定は自動リセット
されます。
S/PDIF コネクタ
S/PDIF (Sony/Philips デジタルインタフェース)は最新のオーディオ転送ファイル形式で、アナログオーディオに取って代わるデ
ジタルオーディオを光ファイバー経由で楽しめます。
8 個の USB 2.0 コネクタ
バックパネルに 6 個のポートに加えてマザーボード上にHU USBUH 2.0 コネクタを 1 個装備し、マウス、キーボード、モデム、スキャ
ナー等USB規格デバイス用に、計 8 チャンネルの
H USB 2.0Hが用意されています。
パワーマネジメント/プラグアンドプレイ
サポートされるパワーマネジメント機能は、米国環境保護局（EPA）のEnergy Star計画の省電力規格をクリアしています。さら
HUプラグアンドプレイUH 機能により、設定時のトラブルを減少させ、システムがより操作しやすくなります。
に
ハードウェアモニタ機能
オンボードのハードウェアモニタモジュールでCPU や筐体ファンの状態、CPU 温度や電圧の監視及び警告機能が使用可能です。
14
Page 15
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
拡張 ACPI
®
WindowsP
ィスクサスペンド, S4)機能をサポートしています。
スーパーマルチ I/O
UART 互換高速シリアルポート 2 個、EPP および ECP 互換のパラレルポート 1 個が装備されています。UART は COM1 から赤
外線モジュールに接続してワイヤレス転送にも使用可能です。
P
98/ME/2000/XPシリーズ互換のHUACPIUH規格に完全準拠し、ソフト・オフ、STR (サスペンドトゥーRAM, S3)、STD (デ
オオンンラライインンママニニュュアアル
ル
15
Page 16
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
順
ククイイッッククイインンスストトーールルのの手手順
このページにはシステムをインストールする簡単な手順が説明されています。以下の手順に従ってください。
1. HUCPUUH およびHUファンU Hのインストール
2. HUシステムメモリ(DIMM)のインストールUH
3. HHUフロントパネルケーブルの接続U HH
4. HHUIDEおよびフロッピーケーブルの接続U HH
5. HHUAT X電源ケーブルの接続UHH
6. HHUバックパネルケーブルの接続U HH
7. HU電源の投入およびBIOS設定の初期値のロードUH
8. HUCPUクロックの設定UH
9. 再起動
10. 基本ソフト(Windows 98 など)のインストール
11. H Uドライバ及びユーティリティのインストールUH
オオンンラライインンママニニュュアアル
ル
16
Page 17
A
H
H
ネクタ
AGP
ト
(1.5V AGP
カード
本
デ
クタ
H
個
入
クタ
)
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
1 GbE LAN (AX4SG-L)
10/100 Mb LAN (AX4SG-N)
HTオンボードAC’97 CODECT
32 ビットPCI拡張スロット 6TH
HT
(AX4SG-N と AX4SG-L には、
PCI 1 がスレーブモード PCI
HTフロントオーディオTコネクタ
HTJP14 CMOSクリアジャンパーT
4Mb フラッシュ Rom BIOS
ケース開放センサーコネクタ
HTフロントパネルTH コネクタ
HT
COM2 コネクタ
ゲームポートコネクタ
カードのみをサポート
HTIrDATコネクタ
S/PDIF コネクタ
HTCD
力TH コネ
AUX入力TH コネ
HT
HTUSB 2.0Tコネクタ
HTWOLTコネクタ
HTFAN3Tコネクタ
SYS
STBY LED
シリアルATAポートTH2
マザーボード全体図
HTリセット可能なヒューズ
カラーコード準拠バックパネル
HTJP28 キーボード/マウスウェイク
アップ機能の設定ジャンパー
HT4 ピン 12V. ATX電源TコネクタH
HT3300μF低ESRコン
SYSHTFAN2TコネクタH
GP 保護 LED
HT
スロッ
またはADDカード)TH
TH
ンサーTH
478 ピンCPUソケット、電圧及び
クロックの自動検出機能付き、
®
P
P
Pentium4 1.6~3.06GHz+
Intel
CPU (Northwood)対応
HT
CPUFAN1Tコ
®
P
HTIntelP
Springdale-GチップセットtTH
H
起動 LED
H184 ピンDIMMソケット 4 個、
デュアルチャンネルモード
DDR400/333/266 をサポート
HTATX電源TコネクタH
HTATA 33/66/100
HIDEコネクタ 2H個
HTFDDTコネクタH
17
Page 18
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ム
ブブロロッッククダダイイアアググララム
DDR 400/333/266デュアルチャンネル、
最大4G搭載可能
Socket 478
Intel
Pentium 4
CPU
内蔵VGA
AGP 8x/4xスロット
またはADDスロット
DIMMソケット4個
800/533/400MHz
システムバス
Intel
Springdale-G
GMCH
32ビットPCIスロット6本
PCIバス
シリアルATA
ポート2個、
150M B/秒
ATA
33/66100
LAN 接続コンポーネント
(AX4SG-NとAX4SG-L)
USB 2.0コネクタ8個
フロッピーディスクド ライブ2個
Broadco m
BCM5705 (For AX4SG-L)
/ BCM4401 (for AX4SG-N)
第一USBポート
第ニUSBポート
第三USBポート
第四USBポート
オオンンラライインンママニニュュアアル
SATA 1
SATA 2
プライマリ
チャンネル
セカンダリ
チャンネル
Intel IC H5(for A X4SG
and AX4SG-N) /
ICH5R(for AX4SG-L)
Low
Pin
Count
Super
I/O
AC97
CODEC
ファームウェアハブ
4MbitフラッシュEEPROM
パラレルポート
シリアルポート2個
IDEドライブ4台
ル
18
Page 19
損
項
さ
ド
電
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ハ
ー
ド
ウ
エ
ア
の
イ
ン
ス
ハ
ー
ド
ウ
エ
ア
の
イ
ン
この章ではマザーボードのジャンパー、コネクタ、ハードウェアデバイスについて説明されています。
注意: 静電放電（
害を与える可能性がありますので、各デバイスのインストール作業を行う前に、常に，下記の注意事
に気を付けるようにして下さい。
各コンポーネントは，そのインストール直前まで静電保護用のパッケージから取り出さないで下
1.
い。
2.
コンポーネントを扱う際には，あらかじめアース用のリスト・ストラップを手首にはめて，コー
の先はパソコンケースの金属部分に固定して下さい。リスト・ストラップがない場合は，静電放
を防ぐ必要のある作業中は常に，身体がパソコンケースに接触しているようにして下さい。
ESD
）の発生がプロセッサ、ハードディスク、拡張カード及び他の周辺デバイスに
ス
ト
ト
オオンンラライインンママニニュュアアル
ー
ル
ー
ル
ル
19
Page 20
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
“
“
メメーーカカーーアアッッププググレレーードドオオププシショョン
ン
”
ョョン
”
ににつついいて
このオンラインマニュアルをご覧になってコンピュータシステムを組み上げる際、若干の機能は“メーカーアップグレードオプション”、
または“ユーザーアップグレードオプション”となっている事に気づかれるでしょう。AOpen製マザーボードには多くのすばらしく強力
な機能が備わっているにもかかわらず、場合によってはユーザーがそれらを必要としないケースもあります。従いまして、幾つかの主
要機能はユーザーがオプションとして選択できるようにしています。その中には、ユーザー独自でアップグレードできるオプション機
能を“ユーザーアップグレードオプション”と称し、ユーザー独自でアップグレードできないものを“メーカーアップグレードオプション”
と称します。必要な場合には、地元の販売店またはリセラーから“ユーザーアップグレードオプション”コンポーネントが購入できる上に、
AOpen公式ウェブサイト
て
……
HUwww.aopen.co.jpUH から詳細情報も入手可能です。
ン
””
及及び
び
“
“
ユユーーザザーーアアッッププググレレーードドオオププシ
シ
20
Page 21
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
CCMMOOS
CMOS をクリアする事でシステムの初期値設定に戻ることができます。CMOS のクリア手順は下記の通りです。
1. システムの電源を切り、AC パワーコードを抜きます。
2. コネクタ PWR2 から AT X 電源ケーブルを取り外します。
3. JP14 の位置を確認し、2-3 番ピンを数秒間ショートさせます。
4. 1-2 番ピンをショートして JP14 を通常の設定に戻します。
5. ATX 電源ケーブルをコネクタ PWR2 に差し戻します。
S
デデーータタののククリリア
1 番ピン
1 1
正常動作の場合
(初期値設定)
ア
CMOS クリア
の場合
ヒント
: CMOS
1.
オーバークロック時の起動失敗
2.
パスワードを忘れた
3.
トラブルシューティング
クリアはどんな時に必要
…
?
…
…
21
Page 22
部
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
U
CCPPU
このマザーボードはIntelP
てください。
ののイインンスストトーール
®
1. CPU ソケットレバーを 90 度引き起
こします。
ル
P
Pentium 4 ソケット 478 仕様CPUをサポートしています。CPU をソケットに差すときはCPUの方向に注意し
2. ソケットの 1 番ピンの位置および CPU 上部の黒い点や面取り部を確かめま
す。1 番ピンおよび面取り部を合わせます。この方向で CPU をソケットに差
します。
注意：これらの図は参考用のみですので、当マザーボードと確実に一致するとは限りません。
CPU ソケット
レバー
CPU 1 番ピン
と面取り部
CPU 面取り
22
Page 23
部
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
注意：これらの図は参考用のみですので、当マザーボードと確実に一致するとは限りません。
3. CPU ソケットレバーを水平に戻しますと、CPU の
インストールは完了です。
CPU 面取り
注意：
の面取り部を合わてインストールしない
と、
す。
注意: このソケットはインテルが開発し
た最新
Micro-FC-PGA2
ので、他のパッケージ
可能です。
CPU
CPU
ソケットの1番ピンと
CPU
に損傷を与える可能性がありま
パッケージである
をサポートしています
CPU
の装着は不
CPU
23
Page 24
プ
2
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
U
CCPPU
このマザーボードは出荷時に CPU ソケットにリテンションモジュールが付属されています。よりよい放熱効果を果たすため、下図のよ
うに、リテンションモジュールに AOpen が特別設計したヒートシンクを装着することをお勧めいたします。下図のように CPU ファン
を正しくインストールしてください。
フファァンンののイインンスストトーール
1. クリップが四つの角に正しく合わせるよう、
ゆっくりと CPU ファンをリテンションモジ
ュールに装着します。
ル
オオンンラライインンママニニュュアアル
. 四つのクリップを一つずつ押して CPU ファンを装
着します。
ル
24
クリッ
Page 25
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
U
CCPPU
CPU VID信号およびHUSMbusUHクロックジェネレーターにより、CPU電圧の自動検出が可能となり、ユーザーはHUBIOSセットアップUHを通して
CPUクロックを設定できますから、ジャンパーやスイッチ類は不要となります。これでPentium中心のジャンパーレス設計に伴う不便
は解消されます。CPU電圧検出エラーの心配もありません。
ジジャャンンパパーーレレスス設設計
CPU VID 信号
計
®
P
IntelP
Socket 478
Pentium 4 CPU
CPU 電圧
電源制御装置
(CPU 電圧を自動生成)
クロック
ジェネレータ
CPU クロック、レシオ
BIOS によ
る制御回路
25
Page 26
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
護
過過電電流流保保護
過電流保護機能はATX 3.3V/5V/12Vのスイッチングパワーサプライに採用されている一般的な機能です。しかしながら、新世代のCPU
は違う電圧を使用し、5VからCPU電圧（例えば2.0V）を独自に生成するため、5Vの過電流保護は意味を持たなくなります。当マザーボ
ードにはCPU過電流保護をオンボードでサポートするスイッチングレギュレータを採用、3.3V/5V/12Vのパワーサプライに対するフルレ
ンジの過電流保護を提供しています。
12V(供給電源による保護)
ATX スイッチング 供給電源
注意: 保護回路の採用により人為的な操作ミスを防ぐようになっていますが、このマザーボードにイン
CPU
ストールされている
為的操作ミス、原因不明の要素により損傷を受ける場合がありますので、
しく動作することを保証いたしかねます。
、メモリ、ハードディスク、アドオンカード等がコンポーネントの故障、人
3.3V (供給電源による保護)
5V (供給電源による保護)
オンボード パワーレギュレータ
オオンンラライインンママニニュュアアル
(過電流保護回路)
AOpen
は保護回路が常に正
ル
CPU コア電圧
26
Page 27
A
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
計
ババッッテテリリーー不不要要及及びび耐耐久久設設計
当マザーボードにはHHUフラッシュROMUHHと特殊回路が搭載されていますので、ご使用のCPUとCMOS設定をバッテリ無しで保存できます。
RTC（リアルタイムクロック）は電源コードがつながれている間動作し続けます。何らかの理由でCMOSデータが紛失された場合、フ
ラッシュROM からCMOS設定を再度読み込むだけでシステムは元の状態に復帰することができます。
フラッシュ
ROM
(リアルタイムクロック)
RTC
00:00:00
自動スイッチ
CMOS
オオンンラライインンママニニュュアアル
バッテリーATX スタンバイ電源
C電源コードがつながれていれば、
TXスタンバイ電源に切り替えるこ
とができます。この優れた設計によ
り、マザーボードに装着されている
バッテリーの寿命を延ばすことがで
きます。
EEPROM によるバックアップ
ル
27
Page 28
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
AAOOppeenn “
の段階で起動失敗した場合は、「ウォッチドッグABS」はシステムをリセットし、5 秒後に再起動します。この時BIOSはCPUの
デフォルトクロックを検出し、再度POSTを行います。この特別な機能により、システムハングアップ時でもケースカバーを開
けてCMOSクリアのジャンパー操作を行わずに、より高性能なシステムへのオーバークロックが可能となっています。
“
ウウォォッッチチドドッッグ
AOpen
ウォッチドッグ
ABS
グ
AABBSS””
このマザーボードには、オーバークロック用にAOpenによるユニークで便利な機能が備
わっています。システム電源を入れると、BIOSは先回のシステムの
クします。問題なければ、BIOSは即座に「ウォッチドッグABS」機能を起動し、CPU
クロックをBIOSに保存されているユーザー設定値に設定します。システムがBIOS POST
BIOS からの信号のオン･
オフ
HUPOSTUH 状況をチェッ
BIOS
信号リセット
クロック発生器
POST エラー時に
約 5 秒後に再起動
CPU ID 信号
CPU
HUFSBU H
28
Page 29
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
U
CCPPU
当マザーボードは CPU VID 機能をサポートしています。CPU コア電圧は 1.1V から 2.025V の範囲で自動検出されますので、CPU
コア電圧を設定する必要はありません。
CCPPU
BIOS セットアップ > クロック/電圧コントロール > CPU クロック設定
当マザーボードは CPU ジャンパーレス設計で、CPU クロックは BIOS セットアップから設定できますので、ジャンパースイッ
チ類は不要です。
CPUレシオ
CPU FSB 100MHz~400MHz
ココアア電電圧圧ののフフルルレレンンジジ調調整整機機能
定
U
ククロロッッククのの設設定
Home
8x, 9x, 10x,…22x, 23x, 24x
ヒント:オーバークロックにより、システム起動に
失敗してフリーズした場合は、
だけでデフォルト設定に戻りますし、
Open “
ウォッチドッグ
セットしハードウェアが再度自動検出されるよう
にもできます。
能
<Home>
ABS”
機能がシステムをリ
キーを押す
5
秒待って
29
Page 30
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
コアクロック= CPU HUFSBUH クロック * CPUレシオ
PCI クロック= CPU FSB クロック / クロックレシオ
HUAGPUH クロック= PCIクロックx 2
Northwood CPU
Pentium 4 1.6G 1600MHz 100MHz 400MHz 16x
Pentium 4 1.6G 1600MHz 133MHz 533MHz 12x
Pentium 4 1.7G 1700MHz 133MHz 533MHz 13x
Pentium 4 1.8G 1800MHz 100MHz 400MHz 18x
Pentium 4 2.0G 2000MHz 100MHz 400MHz 20x
Pentium 4 2.2G 2200MHz 100MHz 400MHz 22x
Pentium 4 2.26G 2260MHz 133MHz 533MHz 17x
Pentium 4 2.4G 2400MHz 100MHz 400MHz 24x
Pentium 4 2.4G 2400MHz 133MHz 533MHz 18x
Pentium 4 2.53G 2530MHz 133MHz 533MHz 19x
Pentium 4 2.6G 2600MHz 200MHz 800MHz 13X
Pentium 4 2.66G 2660MHz 133MHz 533MHz 20x
Pentium 4 2.80G 2800MHz 133MHz 533MHz 21x
Pentium 4 2.80G 2800MHz 200MHz 800MHz 14x
Pentium 4 3.0G 3000MHz 200MHz 800MHz 15x
Pentium 4 3.06G 3060MHz 133MHz 533MHz 23x
CPUコア
クロック
FSB
クロック
システム
バス
レシオ
オオンンラライインンママニニュュアアル
注意：
Intel Springdale-G
Northwood
トは
ポートし、
プロセッサのみをサ
Willamette
プロセッサに対応していません。
Northwood
プロセッサはクロックレ
シオを自動検出してくれますので、
BIOS
からクロックレシオを手動調整
できない可能性があります。
チップセッ
または
警告
は
(100/133/200MHz*4)
66MHz AGP
います。それより高いクロック設定は
システムに重大な損傷を与える可能性
があります。
: IntelP
,
最大
®
P
Spingdale-G
チップセット
400/533/800 MHz
FSB
クロックをサポートして
ル
Celeron
及び
30
Page 31
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
U
CCPPU
CPU ファンのケーブルを 3 ピンの CPUFAN1 コネクタに差し込んでください。筐体ファンを使用される場合は、ケーブルを
SYAFAN2 または SYSFAN3 コネクタに差し込むことも可能です。
及及びびシシスステテムムフファァンンココネネククタ
SYSFAN3 コネクタ
タ
(
(
ハハーードドウウェェアアモモニニタタ機機能能付付き
SYSFAN2 コネクタ
CPUFAN1 コネクタ
GND
+12V
SENSOR
注意
: CPU
ピンがないものもあります。この場合、
ファンのモニタ機能は使用できません。
き
))
GND
+12V
SENSOR
GND
+12V
SENSOR
ファンによってはセンサ用
31
Page 32
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
8
JJPP228
当マザーボードにはキーボード/ マウスウェイクアップ機能が備わっています。ジャンパーJP28 により、マザーボードに接続さ
れたキーボードやマウス操作によりシステムがサスペンドモードからリジュームする機能のオン･オフが可能です。工場出荷時の
デフォルト設定では “オフ”(1-2)になっており、ジャンパーを 2-3 に設定するとこの機能がオンになります。
にによよるるキキーーボボーード
ド
/
/
ママウウススウウェェイイククアアッッププ機機能能のの設設定定ジジャャンンパパー
JP28 によるキーボード/マウス
ウェイクアップ機能
11
32
オフ
(初期値)
オン
ー
1 番ピン
Page 33
速
な動作
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
M
DDIIMMM
当マザーボードは 184 ピンDDR DDR HDIMMHソケットを 4 本装備し、128 ビットデュアルチャンネルモードのHUDDR400UH 、 HUDDR333U H
またはHUDDR266UH メモリは最大 4GBまで搭載可能です。ECC DDR RAMメモリはサポートされておりません。non-ECC DDR RAM
のみがサポートされます。適切なメモリモジュールを装着
してください。さもないと、メモリソケットやメモリモジ
ュールに重大な損傷を与える可能性がありますので、ご注
意ください。*FSB800MHzCPU使用時でDDR333 メモリモ
ジュールを装着時、DDR320 の動作スピードとなります。
他の制限に関しては右の表をご参照ください。
ソソケケッット
警告：当マザーボードは
DDR RAM
い。さもないと、メモリソケットやメモリモジュールに重大
な損傷を与える可能性がありますので、ご注意ください。
ト
DDR RAM
メモリソケットに
をサポートしています。
SDRAM
を装着しないでくださ
項目
CPU FSB 400MHz ○ X X
CPU FSB 533MHz ○ ○ X
CPU FSB 800MHz ○ *△ ○
注意：デュアルチャンネルモードをご使用したい
場合に、
メモリモジュールを装着する必要があります。容
量の異なるメモリモジュールを装着する場合に、
システムはシングルチャンネルモードでより低
33
DDR266 DDR333 DDR400
DIMMA1
DIMMA2
DIMMB1
DIMMB2
2
本の
DIMM
メモリソケットに同種類の
しかできないのでご注意ください。
Page 34
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
法
メメモモリリモモジジュューールルののイインンスストトーールル方方法
メモリのインストールには下記のステップに従います
1. DIMM モジュールのピン側を下にし、下図のようにソケットを合わせます。
2. DIMM ソケットにモジュールを両手でまっすぐ下方に DIMM モジュールが止まるまで差し込みます。
40 ピン
オオンンラライインンママニニュュアアル
注意：青いスロットにご注意く
ださい。デュアルチャンネルモ
ードを実行したい場合に、メモ
リモジュールを
DIMM B1
DIMM B2
い。デュアルチャンネルモード
には異なるクロックのメモリ
モジュールの装着はお避けて
ください。
52 ピン
3. 他の DIMM モジュールも同様にステップ 2 の方法を繰り返してインストールします。
ツメ
注意
: DIMM
差されると、
DIMM
スロットのツメが起きて
固定されます。
ル
DIMM A1
、ま た は
DIMM A2
に装着してくださ
がスロット底部まで
DIMM
固定用の
と
と
34
Page 35
A
A
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
タ
フフロロンントトパパネネルルココネネククタ
オオンンラライインンママニニュュアアル
ル
1番ピン
電源 LED、スピーカー、電源、リセットスイッチのコネクタをそれぞれ対応するピ
ンに差してください。BIOS セットアップで“Suspend Mode” の項目をオンにした場
合は、ACPI 及び電源の LED がサスペンドモード中に点滅します。
お持ちの AT X 筐体における電源スイッチのケーブルを確認してください。これはフ
ロントパネルから出ている 2-ピンメスコネクタです。このコネクタを SPWR と記
号の付いたソフトウェア電源スイッチコネクタに接続します。
サスペンドタイプ
パワーオンサスペンド(S1) 或いは
サスペンドトゥーRAM (S3)
ハードディスクサスペンド (S4) 消灯
1
NC
NC
+5V
IDE LED
IDE LED
+5V
+5V
GND
NC
SPEAKER
IDE LED
SPEAKER
35
Power Switch
CPI & Power LED
RESET
ACPI LED
点滅
1
SPWR
GND
CPILED-
GND
CPILED+
NC
NC
GND
RESET
GND
Page 36
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
X
AATTX
下図のように、このマザーボードには 20 ピン及び 4 ピン AT X 電源コネクタ各 1 個が装備されています。差し込む際は向きにご
注意ください。20 ピンのコネクタに接続する前に、まず 4 ピン 12V 用コネクタに接続し、Pentium 4 システム用の電源ユニット
を使用するようご注意ください。
電電源源ココネネククタ
タ
+12V
+12V
Ground
Ground
4 ピン 12V ATX 電源コネクタ
20 ピン電源コネクタ
36
Page 37
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
C
AAC
電電源源自自動動回回復復機機能
従来の ATX システムでは AC 電源が切断された場合、電源オフ状態からの再開となります。この設計は、無停電電源を使用しな
い場合に、常に電源オン状態を維持することが要求されるネットワークサーバーやワークステーションにとっては不都合です。
この問題を解決するため、当マザーボードには電源自動回復機能が装備されています。
能
37
Page 38
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
ススダダンンババイ
スダンバイ LED（STBY LED）及び起動 LED（BOOT LED）は AOpen によるユーザーへの思いやりのある設計で、システム情
報をユーザーに親切に提供することを目的としています。このスダンバイ LED はマザーボードに電源が供給されている場合に点
灯します。これはパワーオン/オフ、スダンバイモード及びサスペンドトゥーRAM モード時の RAM への電源状態等の場合におけ
るシステム電源状態を確認するのに便利です。
起動LEDはシステムに電源を入れる時や
診断により、問題なく起動が完了したら、起動LEDが点灯状態に変わります。そうでない場合に、起動LEDが点滅し続けてPOST
時に問題が発生していることを警告してくれます。
スダンバイ
LED
イ
D
LLEED
及及びび起起動
動
HUPOST (Power-On Self Test：電源投入時の自己診断)UH 時に点滅し続けます。POSTの自己
LLEEDD
起動 LED
38
警告:スダンバイ
きはメモリモジュールや他のデバイス
を本体からはずしたりインストールし
たりしないでください。
LED
が点灯していると
Page 39
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
E
IIDDE
及及びびフフロロッッピピーーココネネククタタのの接接続
34 ピンフロッピーケーブルと 40 ピン IDE ケーブルをそれぞれフロッピーコネクタ FDD および IDE コネクタに接続します。1
番ピンの向きにご注意ください。間違えますとシステムに支障を来たす恐れがあります。
1 番ピン
FDD コネクタ
続
1 番ピン
セカンダリ
スレーブ(4 番)
プライマリ
スレーブ(2 番)
ATA 66/100 IDE
コネクタ
セカンダリ
マスタ(3 番)
IDE 2 (セカンダリ)
IDE 1 (プライマリ)
プライマリ
マスタ(1 番)
39
Page 40
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
IDE1 はプライマリチャネル、IDE2 はセカンダリチャネル、そして IDE3 はサードチャンネルとも呼ばれます。各チャネルは 2
台の IDE デバイスが接続できますので、合計 6 台のデバイスが使用可能です。これらを協調させるには、各チャネルに接続され
る 2 台のデバイスをマスタおよびスレーブモードに指定する必要があります。ハードディスクまたは CDROM のいずれでも接続
可能です。モードがマスタかスレーブかは IDE デバイスのジャンパー設定に依存しますので、接続するハードディスクまたは
CDROM のマニュアルをご覧になってください。
警告
: IDE
ケーブルの規格は最大
用のケーブルの長さがこれを超えないようご注意ください。
46cm (18
注意
:
1.
信号の品質確保のため、一番離れた側の端子をマスタとし、提
案された順序にしたがって新たにデバイスをインストールし
てください。上図をご参考になってください。
2. Ultra DMA 66/100
は、
インチ)です。ご使
ハードディスクの機能を最大限引き出すに
Ultra DMA 66/100
専用80芯線
オオンンラライインンママニニュュアアル
IDE
ケーブルが必要です。
ル
40
Page 41
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
シシリリアアル
従来から使用されるパラレル ATA の規格は 1980 年代に策定されて以来、パソコン用の標準ストレージインターフェースのデー
タ転送速度は、わずか 3 メガバイト/秒となっています。最新インターフェース規格の Ultra ATA-133 は最大 133 メガバイト/秒ま
でおよぶバーストデータ転送速度を実現しました。しかし、ATA 規格は顕著な成績を上げたにもかかわらず、次第に時代の遅れ
を取りつつあり、5 ボルト信号電圧の制限やハイピンカウント、ケーブル配置の煩雑など現在の研究開発者を悩ませる設計関連
の問題を多数抱えています。
シリアル ATA 規格はこれらの設計の問題を解消し、より高速転送レートを必要とするコンピュータへの要求を満たすことができ
ます。シリアル ATA はパラレル ATA を置き換える規格として、既存のオペレーティングシステムやドライバとの互換性を保ち
ながら、性能を大幅に増強しました。シリアル ATA は消費電圧と必要なピン数を減らし、薄くて配置しやすいケーブルが使用可
能でケーブルの簡素化を実現します。
ル
ー
A
AATTA
ををササポポーート
シリアル ATA
コネクタ
ト
((RRAAIID
ポート 1
D
機機能能対対応応、
、
AAXX44SSGG--L
L
み
ののみ
))
41
Page 42
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ル
シシリリアアル
シリアル ATA ディスクを接続するには 7 ピンシリアル ATA ケーブルが必要です。シリアル ATA ケーブルの両端をマザーボード
上のシリアル ATA ヘッダー及びディスクに接続します。他の一般的なディスクと同様に、電源ケーブルの接続も必要です。この
接続作業はジャンパーの調整がいらないので、ジャンパーをマスターやスレーブモードに設定する必要はありません。複数のシ
リアル ATA ディスクを接続する場合に、システムは自動的にポート 0(SATA 1)に接続されるハードディスクを一番目の起動デバ
イスに設定します。また、シリアル ATA はホットプラグ機能をサポートしていないのでご注意ください。
A
AATTA
デディィススククのの接接続
続
バンド幅 100/133 MB/秒 150/300/600 MB/秒
電圧
ピン数
ケーブル長さの制限 18 インチ(45.72cm) 1メートル (100cm)
ケーブル形状 幅広 小さい
通風状態 悪い 良い
ピア・ツー・ピア 未対応 対応
オオンンラライインンママニニュュアアル
項目 パラレル ATA シリアル ATA
5V 250mV
40 7
パラレル
ATA
及びシリア
ATA
の比較
ル
42
Page 43
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
整
ハハーードドデディィススククのの調調整
従来のパラレル IDE デバイスを 4 台サポートしている上、当マザーボードは最新規格のシリアル ATA ハードディスクにも対応し
ています。シリアル ATA ハードディスクを新しく取り付けたにもかかわらず、オペレーティングシステムで表示されていないの
なら、BIOS 設定に問題がありますので、正常動作させるように BIOS 設定を調整するだけでいいです。
ハードディスクを正しく取り付けた後、直接 BIOS 設定画面で調整を行えばいいです。「Integrated Peripherals Æ OnChip IDE
Device Æ On-Chip Serial ATA」のパスでモードを自由に選択できます。設定を変更したくない場合に、デフォルト設定は「自動」
となります。
オオンンラライインンママニニュュアアル
ル
43
Page 44
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
デフォルト設定を変更したい場合に、「Enter」を押すだけで選択リストが表示されます。
1. Disabled: 従来の IDE ハードディスクしか接続されていない場合に適用します。
この項目を無効にしたらPOST 中におけるシリアル ATA ディスクの自動検出機
能も喪失してしまうので、理論上には起動時間を多少短縮できます。しかしな
がら、シリアル ATA ハードディスクを使用したい場合にこの項目を再度調整す
る必要があります。
2. Auto: デフォルト設定です。基本的にはシステムの機能が正常動作していれば、
この項目を変更する必要はありません。システムは IDE1 に接続される 1 番目
のハードディスクを 1 番目の起動デバイスとして自動的に認識します。
注意： Windows98/ME 環境でハードディスクを 6 台までフルインストールし
ている場合に「Auto」モードでは正常に機能できないのでご注意ください。それは Windows98/Me 環境においてエンハンス
トモード（Enhanced Mode）であらゆるハードディスクを検出することはできないからです。
3. Combined Mode: 従来の IDE ハードディスクとシリアル ATA ハードディスクを同時に取り付けた場合に適用します。この
モードでは、IDE ハードディスクとシリアル ATA ハードディスクのいずれを 1 番目の起動デバイスに指定することができま
す。ただし、この場合にシリアル ATA は一つの IDE チャンネルを占拠するようになり、IDE チャンネルは一つのみになるの
でご注意ください。
4. Enhanced Mode: WindowsXP や Windows.NET サーバーなど最新オペレーティングシステムをご使用の場合に、是非この
エンハンストモードを選択してください。このモードでは、システムは 6 台のデバイス(従来の IDE デバイス 4 台、シリア
ル ATA デバイス 2 台)を全て検出し、正常に機能できます。デフォルト設定としては従来の IDE デバイスを 1 番目の起動デ
バイスに指定しますのでご注意ください。
注意：ラボで実際テストした結果、Windows2000
かったが、インテル社の推奨した適用オペレーティングシステムではありません。
5. SATA Only: シリアル ATA ハードディスクのみ取り付ける場合に適用します。起動の順番をポート 0(シリアル ATA1)または
ポート 1(シリアル ATA 2)に指定することもできます。
オペレーティングシステムにおいて明白な問題またはミスが見つからな
オオンンラライインンママニニュュアアル
ル
44
Page 45
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
RRAAIIDD 00 (
RAID 0 は最も簡単に構築できるディスクアレイで性能重視のディスクマッピング方法です。データは異なるハードディスクに書
き込まれることでアクセス速度を高速化します。この手法はデータのストライピングのみで冗長性をまったく備えていません。
言い換えれば、最高性能を提供できるかわりに、フォルトトレランス機能は装備していません。データの読み取りや書き込みは
複数台のハードディスク間に行われるので、仮に RAID 0 で動作中の各ディスクのうち、1 台でも壊れてしまうと、全体へのアク
セスが不能になってしまいます。作業量をディスクアレイの各ディスクに平均的に分散しているため、性能が一台のハードディ
スクより優れます。RAID 0 は高性能のシステムに最適です。性能とデータ保存の効率を向上させるため、同様なハードディスク
の使用をお勧めいたします。ディスクアレイの容量はハードディスクの台数に最小容量をかけて算出できます。例えば、40GB
と 60GB ハードディスクをそれぞれ一台から構築されるディスクアレイの容量は 80GB (40GBx2)です。
(
スストトラライイピピンング
グ
/
/
ン
ススパパン
)
)
ととは
は
??
ブロック 1
ブロック 1
ブロック 2
ブロック 3
ブロック 4
ブロック 5
ブロック 6
ブロック 7
ブロック 8
理論ドライブ
Striping
ブロック 3
ブロック 5
ブロック 7
ブロック 2
ブロック 4
ブロック 6
ブロック 8
物理ドライブ
45
Page 46
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
S
BBIIOOS
シリアル ATA ハードディスクを取り付けた後、BIOS 設定画面で直接 RAID 機能を起動することができます。「 Integrated
Peripherals Æ OnChip IDE Device Æ On-Chip Serial ATA」のパスをたどってエンハンストモード（Enhanced mode）を選択し
てください。シリアル ATA 機能を使うために、SATA モードの RAID 機能を選択してください。最後に変更を保存して BIOS 設
定画面を終了してください。
ににおおけける
る
D
RRAAIID
機機能能のの起起動動方方法
法
46
Page 47
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
D
RRAAIID
システムが問題なくシリアル ATA RAI D デバイスを認識、操作できるように、RAID 設定ユーティリティに入り、一部の設定を
行う必要があります。BIOS 設定を終了後、システムを再起動したら、起動途中に「CTRL + I を押して設定ユーティリティに入
ります」とのメッセージが表示されます。上記の 2 ボタンを同時に押してください。RAID 設定ユーティリティに入ったら、下
記の画面が表示されます。
設設定定ユユーーテティィリリテティ
ィ
1. Create RAID Volume（RAID の容量を構築）:
ストライピング容量と RAID の容量を選択で
きます。
2. Delete RAID Volume（RAID の容量を削除）:
RAID の容量を削除できます。容量の削除によ
りデータを破損したり、RAID からメンバーデ
ィスクを除外したりしますので、ご注意くださ
い。
3. Reset Disks to Non-RAID（ RAID からディス
クを除外）:
RAID を構成するあらゆるディスクから運行
中のディスクを含むディスクを除外すること
ができます。「Yes 」を選択したらディスク内
のデータを全て紛失してしまうことになりま
すので、ご注意ください。
47
Page 48
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
A
IIAAA
ドドラライイババののイインンスストトーール
Intel IAA RAID 版ドライバをインストールすることで、ソフトウェアアプリケーションの性能を向上し、コンピュータの起動時
間を短縮させることができます。IAA RAID 版ドライバは Intel (R) ICH5R SATA RAID コントローラの性能を向上させることを目
的としています。当ドライバは Pentium (R) 4 プロセッサ搭載、ICH5R I/O コントローラ実装かつ Microsoft Windows XP 採用の
システムに用意されています。Windows XP 環境において、ソフトウェアのインストールは柔軟性に富み、自動的に実行されま
す。このドライバは AOpen Bonus Pack CD ディスクに収録されています。
ル
(
(
イインンテテルルアアププリリケケーーシショョンンアアククセセララレレーータター
ー
D
RRAAIID
版
版
))
48
Page 49
ピ
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
A
IIrrDDA
IrDA コネクタはワイヤレス赤外線モジュールの設定後、Laplink や Windows95 Direct Cable Connection 等のアプリケーション
ソフトウェアと併用することで、ユーザーのラップトップ、ノートブック、PDA デバイス、プリンタ間でのデータ通信をサポー
トします。このコネクタは HPSIR (115.2Kbps, 2m 以内)および ASK-IR (56Kbps)をサポートします。
IrDA コネクタに赤外線モジュールを差し込んで、BIOS セットアップの UART2 モードで正しく設定します。IrDA コネクタを差
す際は方向にご注意ください。
ココネネククタ
1 番
タ
ン
IR_TX
1
NC
+5V
IrDA コネクタ
KEY
GND
IR_RX
49
Page 50
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
SS//PPDDIIFF ((SSoonnyy//PPhhiilliipps
S/PDIF (Sony/Philips デジタルインタフェース)は最新のオーディオ転送ファイル形式で、アナログに取って代わるデジタルオー
ディオを光ファイバー経由で楽しめます。専用オーディオケーブルにより、S/PDIF コネクタと別の S/PDIF デジタル出力をサポ
ートする S/PDIF オーディオモジュールを接続します。一般的には S/PDIF 出力は 2 つあり、一方は大部分の消費型オーディオ製
品に対応する RCA コネクタ、他方はより高品質のオーディオに対応する光コネクタです。出力と同様に、RCA や光学オーディ
オ製品をモジュールの入力コネクタに接続し、コンピュータから音声や音楽を出すことができます。ただし、S/PDIF デジタル出
力の長所を最大限活かすにはモジュールの S/PDIF 出力を S/PDIF デジタル入力/出力対応スピーカー/アンプ/デコーダーに接続す
る必要があります。
(RCA ケーブル)
S/PDIF 出力
S/PDIF 入力
S/PDIF 出力
S/PDIF 入力
(光ファイバーケーブル)
S/PDIF モジュール
(別売り)
s
デデジジタタルルイインンタタフフェェーース
1 番ピン
S/PDIF
ケーブル
S/PDIF コネクタ
+5V
1
NC
S/PDIFOUT
GND
ス
)
)
ココネネククタ
タ
50
Page 51
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
高高音音質質の
当マザーボードには高音質の 5.1 チャンネル対応の ALC650 Codec が搭載され、新鮮な音声が楽しめます。ALC650 の革新的な
デザインにより、外部モジュールを接続せずに、標準的なラインジャックでサラウンドオーディオを出力することができます。
この機能を使用するには、Bonus Pack CD からオーディオドライバ及び 5.1 チャンネル対応のオーディオアプリケーションをイ
ンストールする必要があります。下図は 5.1 チャンネルサウンドトラックにある全てのスピーカーの標準位置を示しています。
フロントスピーカーのプラグを緑の“スピーカー出力”ポートに接続し、リアスピーカーのプラグを青の“ライン入力”ポートに接続
し、そしてセンター及びサブウーファースピーカーを赤の“マイク入力”ポートに接続してください。
の
1
55..1
チチャャンンネネルルオオーーデディィオオ効効果
果
51
Page 52
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
AAGGPP (
AX4SG / AX4SG-N / AX4SG-LマザーボードはHUAGPUH 8Xスロットを装備しています。AGP 8Xは高性能 3Dグラフィックス用に設計
されたバスインタフェースです。AGPは 66MHzクロックの立ち上がりと下降部の双方を利用し、4X AGPのデータ転送速度は
66MHz x 4 バイト x 4 = 1056MB/sです。AGPはさらにAGP 8Xモードへ移行中で、転送速度は 66MHz x 4bytes x 8 = 2.1GB/sで
す。当AGPスロットは、AGPやADD（AGPデジタルディスプレイ）カードなど、装着されるカードのタイプに従って通常のAGP
スロットまたはマルチプレクストIntel DVO出力として動作します。ADDカードをこのスロットに接続することで、マルチプレク
ストIntel DVO出力が高速デジタル接続をデジタルディスプレイやTV出力機能用に提供されます。またAGP電圧はBIOSから 1.5V
から 1.7Vの範囲で調節可能です。
(
アアククセセララレレーーテテッッドドググララフフィィッッククポポーート
警告：シリアル
イスを接続する場合に
GP
及び
ロックを調整しないでく
ださい。それは
PCI
の電圧とクロックを
調整したら、シリアル
デバイスの動作クロック
100MHz
が
とができなくなり、システ
ムの不安定性を引き起こ
すことになるためです。
ATA
PCI
の電圧とク
AGP
に維持するこ
デバ
及び
ATA
ト
X
)) 88X
拡拡張張ススロロッット
ト
52
Page 53
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
P
AAGGP
AOpen の傑出した研究開発能力及び特別に開発された回路により、当マザーボードは斬新なテクノロジーを取り入れて、マザー
ボードから AGP カードの過電圧によるダメージを防ぐことができます。AGP 保護テクノロジーの採用により、 当マザーボード
は AGP の電圧を自動的に検出し、チップセットが焼かれてしまうのを防ぎます。未対応の 3.3V AGP カードを取り付ける場合に、
マザーボード上の AGP LED は点灯し、過電圧によるダメージが発生しうることを警告してくれます。ご購入の AGP カードのベ
ンダーに連絡を取り、更なるサポートをお求めください。
保保護護テテククノノロロジジーー及及び
び
AAGGPP LLEEDD
AGP LED
警告：未対応の
ストールしないようお勧め致します。
3.3V AGP
は点灯し、ダメージが生じうること
LED
を警告してくれます。
3.3V AGP
カードを取り付けたら、
カードをイン
AGP
53
Page 54
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
WWOOLL (
WOL 機能を利用するには、WOL 機能に対応しているチップを搭載したネットワークアダプターを用意し、３ピン電源ケーブル
をネットワークアダプターからマザーボード上の WOL コネクタに接続する必要があります。システム識別情報(IP アドレス)は
ネットワークアダプターに保存されています。イーサネットには大量のトラフィックが存在しているため、システムをウェイク
アップするには ADM などのネットワーク管理アプリケーションをインストールする必要があります。この機能にを使用するに
は、ネットワークアダプターへ最低 600mA ATX スダンバイ電源供給も必要となります。
(
ウウェェイイククオオン
WOL コネクタ
ン
LLAANN))
LID
GND
+5VSB
機機能
能
54
Page 55
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
WOL コネクタ
(マザーボード側)
注意: この図は参考用のみですので、当マザーボードと確実に一致するとは限りません。
ル
WOL コネクタ
(イーサネットカード側)
55
Page 56
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ル
カカララーーココーードド準準拠拠ババッッククパパネネル
オンボードI/OデバイスはPS/2 キーボード、PS/2 マウス、COM1 とVGAポート、RJ45 LANジャック、プリンター、H HU USB2.0UH H、 AC97
サウンド及びゲームポートです。下図は筐体のバックパネルから見た状態です。
PS/2 マウス
コネクタ
SPP/EPP/ECP
パラレルポート
オオンンラライインンママニニュュアアル
RJ45 LAN ジャック
(AX4SG-N と
-
PS/2 キーボード: PS/2 プラグ使用の標準キーボード用
PS/2 マウス: PS/2 プラグ使用の PC-マウス用
USB ポート: USB デバイスの接続用
パラレルポート: SPP/ECP/EPP プリンタの接続用.
COM1 ポート: ポインティングデバイス、モデム、その他のシリアルデバイスの接続用
VGA コネクタ: PC モニタへの接続用
スピーカー出力: 外部スピーカー、イヤホン、アンプへの出力接続用
ライン入力: CD/テーププレーヤー等からの信号源からの入力接続用
マイク入力: マイクロホンからの入力接続用
PS/2 キーボード
コネクタ
USB2.0
ポート
COM 1 ポート
VGA ポート
USB2.0 ポート
ル
ライン入力
スピーカー出力
マイク入力
56
Page 57
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
オオンンボボーードドの
サウスブリッジ ICH5(R)にはファストイーサネットコントローラーが内蔵されています。LAN 接続用統合ソリューションの
Broadcom BCM5705(AX4SG-L)または BCM4401(AX4SG-N) LAN コントローラをオンボードで搭載することにより、オフィス
及び家庭用 10/100/1000M bps イーサーネット機能を提供します。 AX4SG-L はオフィス及び家庭用 10/100/1000M bps イーサ
ーネット機能を提供し、AX4SG-N は 10/100M bps イーサーネット機能を提供します。イーサネット RJ45 コネクタは USB コ
ネクタの上に位置します。右側の LED は接続モードを表示し、ネットワーク接続中にオレンジ色に点灯します。左側の LED は
転送モードを表示し、100MbpsLAN モードの場合に緑色に点灯しますが（10Mbps 接続の場合に点灯しません）、ギガビットモ
ード接続の場合にオレンジ色に点灯します。この機能をオン/オフにするには、BIOS により調整可能です。
の
1100//110000//11000000 MMbbppss LLAAN
N
機機能能ををササポポーート
転送モード(左)
グリーン(100Mbps)
オレンジ(Gigabit)
ト
(( AAXX44SSGG--N
N
と
と
AAXX44SSGG--LL))
接続モード（右）
オレンジ
57
Page 58
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
8
の
8
個個の
従来の USB 1.0/1.1 規格では最大 12Mbps の転送となりますが、USB 2.0 規格の転送速度はその 40 倍であり、最高 480Mbps の
転送レートを実現します。転送レートを向上させるほか、USB 2.0 は USB 1.0/1.1 規格のソフトウェア及び周辺機器をサポート
し、ユーザーにより高い互換性を提供しています。当マザーボードに搭載されている 8 個の USB コネクタは全て USB2.0 規格対
応です。適切な USB ケーブルでこれらのコネクタに USB デバイスを接続してください。
UUSSBB 22..0
0
ポポーートトををササポポーート
ト
オオンンラライインンママニニュュアアル
ル
1 番ピン
1
+5V
SBD6-
SBD6+
GND
KEY
USB 2.0 コネクタ
USB2 コネクタ
+5V
SBD7SBD7+
GND
NC
58
Page 59
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
CCOOMM2
当マザーボードは二つのシリアルポートを提供します。1 個はバックパネルにあり、もう 1 個はマザーボード上の左上に位置し
ます。適切なケーブルにより、ケースのバックパネルに接続することができます。
2
ココネネククタ
タ
1 番ピン
1 2
-DCD
TxD
GND
-RTS
-RI
COM2 コネクタ
RxD
-DTR
-DSR
-CTS
59
Page 60
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ト
ゲゲーームムポポーートトブブララケケッットトををササポポーート
当マザーボードには MIDI デバイスやジョイスティックを接続するゲームポート(Joystick-Midi)を 1 個装備されています。この機
能を利用するには、ジョイスティックを用意し、ゲームポート用ケーブルでマザーボード上のこのポートに接続する必要があり
ます。
注意: この写真は参考画像ですので、ご購入のマザーボードと一致しないことがあります。
ジョイスティックモジュール
(別売り)
1 番ピン
ゲームポートコネクタ
1
+5V
JAB1
JACX
GND
GND
JACY
JAB2
+5V
オオンンラライインンママニニュュアアル
+5V
JBB1
JBCX
MIDI_TXD
JBCY
JBB2
MIDI_RXD
KEY
ル
60
Page 61
ピ
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
タ
ケケーースス開開放放セセンンササーーココネネククタ
この“CASE OPEN”コネクタはケース開放監視機能を提供します。この機能を使用するには、システム BIOS からこの機能を有効
に設定し、そしてこのコネクタをケースのセンサーに接続してください。光やケースの開放によってセンサーが起動されたら、
システムはビービーの警告音声で知らせてくれます。この有用な機能はハイエンドのケースにしか使えないことにご注意くださ
い。センサーを購入し、ご使用のケースに取り付けてこの機能を有効に利用することもできます。
オオンンラライインンママニニュュアアル
1 番
1
Sensor
GND
ケース開放センサー
コネクタ
ン
ル
61
Page 62
通
す
ー
ー
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
D
CCD
オオーーデディィオオココネネククタ
このコネクタは CDROM または DVD ドライブからの CD オーディオケーブルをオンボードサウンドに接続するのに使用します。
CD 入力コネクタ
タ
L
GND
GND
R
注意：一部の最新
して“デジタルオーディオ”機能をサポートしていま
が、
BIOS
を利用するために、オーディオケーブルをマザーボ
ド上のCD入力コネクタに接続する必要があります。
Windows
環境に駆動される
バージョンは
Open Jukebox
IDE
バスを
プレーヤ
62
Page 63
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
X
AAUUX
このコネクタは MPEG カードからの MPEG オーディオケーブルをオンボードサウンドへ接続するのに使用します。
入入力力ココネネククタ
タ
AUX 入力コネクタ
L
GND
GND
R
63
Page 64
A
A
A
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
タ
フフロロンントトオオーーデディィオオココネネククタ
ケースのフロントパネルにオーディオポートが設定されている場合、オンボードオーディオからこのコネクタを通してフロント
パネルに接続できます。なお、ケーブルを接続する前にフロントパネルオーディオコネクタから 5、6、9、10 番のジャンパーキ
ャップを外してください。フロントパネルにオーディオポートがない場合は 5、6、9、10 番の黄色いキャップを外さないでくだ
さい。
1 番ピン
AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
NC
AUD_FROUT_L
1 2
UD_GND
UD_VCC
UD_RET_R
KEY
UD_RET_L
9 10
注意:ケーブルを接続する前にフロントパネルのオーディオコネクタからジャ
ンパーキャップを外してください。フロントパネルにオーディオポートがない
場合はこの黄色いキャップを外さないでください。
64
オオンンラライインンママニニュュアアル
ル
Page 65
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
AAOOCCoonnffiig
CPU、メモリ、PCIデバイスやIDEデバイスなどのハードウェアに関する情報を取得することができます。この強力なユーティリ
ティーにおいてBIOSとファームウェアのバージョンも表示されますので、
さらに、AOConfig ユーティリティーでユーザーは関連情報を BMP または TXT 形式で保存することができますので、詳細なシ
ステム情報を収集し、そして直接 AOpen に送り、テクニカルサポートやシステム問題の更なる詳細診断が可能となります。
g
ユユーーテティィリリテティ
ィ
AOpenはユーザーにより操作しやすいコンピュータ環境を提供できるよう日々努力
しています。いま、新たに綜合システムの検出ユーティリティーを提供します。
AOConfigユーティリティーは操作しやすいインターフェースをサポートする
Windowsベースユーティリティーで、ユーザーがこれで基本ソフト及びマザーボード、
Tメンテナンス作業を容易にできます。T
1. システムページでは、マザー
ボード、オペレーティングシステ
ム、プロセッサ、および BIOS の
バージョンを表示します。
2. PCI デバイスページでは、す
べての PCI デバイスの情報
を表示します。
65
Page 66
A
す
A
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
3. このページでは IDE デバイス
の情報、例えばシリアル番号、製造
元、ファームウエアのバージョンお
よび容量を表示します。
. このページからユーザーは
Open のテクニカルサポートに関
する情報を得ることが出来ます。
さらに、システムの詳細情報を
BMP あるいは TXT 形式で保存す
ることが出来ます。
注意
: AOConfigは Windows 98SE/ME, NT4.0/2000,
は
AOpen
べてのアプリケーションは終了しておかなければなりません。
マザーボードを採用したシステム上でのみ動作しますのでご注意ください。
および最新の
Windows XP
オオンンラライインンママニニュュアアル
環境下でご利用頂けます。
AOConfig
を起動する前に
OConfig
ル
66
Page 67
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ズ
リリセセッットト可可能能ななヒヒュューーズ
従来のマザーボードではキーボードやHUUSBUH ポートの過電流または短絡防止にヒューズが使用されています。これらのヒューズは
ボードにハンダ付けされていますので、故障した際(マザーボードを保護するため)、フューズを交換できず、マザーボードも故
障したままにされることになります。
高価なリセット可能なヒューズの保護機能により、マザーボードは正常動作に復帰できます。
オオンンラライインンママニニュュアアル
リセット可能
なヒューズ
ル
67
Page 68
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
F
33330000µµF
高周波数動作中の低 ESR コンデンサー (低等価直列抵抗付き)の品質は CPU パワーの安定性の鍵を握ります。これらのコンデン
サの設置場所は 1 つのノウハウであり、経験と精密な計算が要求されます。
更に、AX4SG / AX4SG-N / AX4SG-L マザーボードには通常の容量(1500 または 2200µF)を上回る 3300µF コンデンサーが使用さ
れ、より安定した CPU パワーを保証します。
低
低
R
EESSR
ココンンデデンンササー
ー
オオンンラライインンママニニュュアアル
ル
68
Page 69
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
高速度の CPU (新しい Pentium III, またはオーバークロック時等)でのシステム安定性を高めるのに、CPU コア電圧の電源回路を
チェックするのは重要です。代表的な CPU コア電圧は 2.0V ですので、優良な設計では電圧が 1.860V と 2.140V の間になるよう
制御されます。つまり変動幅は 280mV 以内ということです。下図はデジタルストレージスコープで測定された電圧変動です。
これは電流が最大値 18A の時でも電圧変動が 143mv であることを示しています。
注意: このグラフは参考用のみですので、ご購入のマザーボードと確実に一致するとは限りません。
オオンンラライインンママニニュュアアル
ル
69
Page 70
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ク
大大型型アアルルミミニニウウムム製製ヒヒーートトシシンンク
CPU およびチップセットの冷却はシステムの信頼性にとって重要です。アルミニウム製ヒートシンクにより、特にオーバークロ
ック時により効率のよい冷却効果が実現します。
オオンンラライインンママニニュュアアル
ル
70
Page 71
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
OOppeenn JJuukkeeBBoox
Open JukeBox 対応の最新マザーボードさえあれば、Windows オペレーティングシステムを起動する手間を費やすことなく、直
接パソコンを CD プレーヤーとして使用することができます。
x
ププレレーーヤヤー
ここで斬新かつ強力なインターフェース「Open JukeBox」のご紹介をします。コストは一切かか
らずにお持ちのパソコンをすぐにおしゃれな CD プレーヤーに変身させることができます。この
ー
71
Page 72
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
Open JukeBox の操作方法
Open JukeBox プレーヤーの操作方法は他の CD プレーヤーと同様です。キーボード上のファンクションキーを押すだけで Open
JukeBox プレーヤーを従来の CD プレーヤーより簡単に操作できます。下図は各ボタンの機能に関する説明です。
パワーオフボタン
基本ソフトの起動ボタン
電源: ボタン
起動: ボタン
再生: ボタン
停止: ボタン
一時停止: ボタン
イジェクト: ボタン
リピート: 他のCDプレーヤーと同様に、ボタン
音量 +/-: ボタン + または – を押すことで音楽の音量を調整します。
巻き戻し/早送り Å / Æ: 左右の矢印ボタンを押して再生している音楽を巻き戻したりまたは早送ったりします。
オオンンラライインンママニニュュアアル
UOU を押すことでWindows 基本ソフトを起動する手間をかからずに直接コンピュータの電源を切ります。
UBU を押すことでWindows 基本ソフトをすぐ起動してくれます。
UAU を押すことでCD音楽を再生します。
USU を押すことで音楽再生を停止します。
UPU を押すことで音楽再生を一時停止します。
UEU を押すことでCDトレーがイジェクトされてCDの交換ができます。
URU をを押すことでリピートモードに変換することができます。
ル
ディスプレイスクリーン
ファンクションキー
72
Page 73
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
BIOS における Open JukeBox の設定
下記のように、BIOS において Open JukeBox 設定が三つあります。
UAut oU: デフォルト設定は“Auto（自動検出）”です。この場合に、Open JukeBoxはコンピュータに電源を入れる度にCDプレーヤ
ーを自動的に検出してくれます。CDプレーヤーに音楽CDが検出される場合に、Open JukeBoxは自動的に起動されます。
UPress Insert KeyU: この設定により、BIOS POST 中にリマインダーメッセージが表示されます。キーボード上の「Insert」キー
を押してOpen JukeBoxプレーヤーを起動するようと注意してくれます。「Insert」キーを押さないと、Windows 基本ソフトが起
動されてしまいます。
UCD PlayerU: この設定により、コンピュータに電源を入れる度にシステムが自動的にOpen JukeBoxプレーヤーを起動します。し
かしながら、キーボード上のボタンB を押したら、Windows基本ソフトが起動されてしまいます。
注意：一部の最新
IDE
ョンは
オーディオ
ますが、
Open Jukebox
るために、オーディオケーブルをマ
ザーボード上の
接続する必要があります。
BIOS
Windows
バスを通して“デジタル
”
機能をサポートしてい
環境に駆動される
プレーヤーを利用す
CD
入力コネクタに
バージ
73
Page 74
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
Your Open JukeBox EzSkin
上記の強力な機能に加えて、Open JukeBox プレーヤーには「スキン」を変更できる驚きの機能が装備されています。
AOpen ウェブサイトからダウンロード可能な EzSkin ユーティリティと同様に、AOpen ウェブサイトから JukeBox プ
レーヤーの「スキン」をダウンロードして、変更することができます。
さらに、アイディア満載の独自の「スキン」を作成し、弊社のウェブサイトにアップロードして全世界のユーザーと分かち合う
こともできます。より詳しいテクニカル情報に関しては、弊社のウェブサイト
照ください。
HHUhttp://aopen.co.jp/tech/download/skinUH H までご参
74
Page 75
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
VViivviidd BBIIOOS
従来の POST 画面は、POST 中に全画面表示となっているため、テキスト情報が隠されてしまいますが、AOpen Vivid BIOS 機
能では、画像とテキストが別々に処理され、POST 中に同時に表示を行うことができます。この画期的な設計「Vivid BIOS 機能」
により、POST 画面における重要情報を、色鮮やかな 256 色のカラースクリーンで見逃すことなく表示することができます。
また、BIOS ROM の限られたメモリ容量も早急に解決すべき問題です。従来の BIOS では、使用容量と非圧縮のビットマップイ
メージしか表示されなかったのに対して、AOpen は BIOS を次世代向けに巧みに調整してコンパクトな GIF 形式や GIF アニメー
ション表示も可能にしました。
Vivid BIOSはOpen JukeBox CDプレーヤーと同じ基礎原理を採用しているため、同じ「EzSkin」ユーティリティでVivid BIOS画
面を変更したり、Open JukeBox「スキン」を自由にダウンロードすることができます。AOpenのBIOSダウンロードセンター
HHHU http://aopen.co.jp/tech/download/skinUHHH におけるマザーボードの型番に の小さなロゴがあれば、そのマザーボードはこの画
期的な機能に対応しています。
S
テテククノノロロジジー
ー
単調不変で彩りのない POST 画面に飽きたりしていませんか？ 従来の POST 画面に対す
る窮屈で堅苦しい印象を捨てましょう！ AOpen が新開発した「Vivid BIOS」機 能 で カ ラ フ
ルで生き生きとした POST 画面を体験してください！
75
Page 76
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
騒騒音音はは消消ええた
ファンの装着数を増やすと同時に、パソコンで仕事している時にファンの騒音にかなり悩まされているユーザーが大勢いると思
た
!!!! -------- SSiilleennttTTeek
CPU クロックが大幅に向上し続ける一方、システムにより高い熱と温度をもたらしてしまいま
す。しかしながら、われわれはこの熱問題を解決する方法として、単にファンの装着数を追加
して機器の温度をできる限り下げて、過動作のシステムを保護しようとしています。
k
能
機機能
われます。実際、大抵の場合にファンを常に高速運転さ
せる必要はありません。逆に、ファンが適切な時間及び
スピードで運転できれば、騒音の低減が実現可能な上、
システムの必要電力を最小限に抑制することができるの
で、消費電力の無駄使いを防ぐことができます。
現在、AOpen マザーボードはシステムの騒音を消去する
斬新なソリューション「SilentTek 機能」を提供していま
す。ハードウェア回路や BIOS、Windows 環境でのユーテ
ィリティと相俟って、SilentTek 機能は「ハードウェアモ
ニタ機能」、「過熱警告機能」及び「ファンスピードコン
トロール機能」を提供し、ユーザーの操作しやすいイン
ターフェースで騒音、システム性能及び安定性の間に完
璧なバランスを保っています。
76
Page 77
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
最初に目にしたのは電圧状態ページです。あらゆる電圧
の状態をチェックし、警告のマージン値を変更すること
ができます。
ここの表示バーからシス
テムの電圧をチェックす
ることができます。
“温度/ファン/ケース”のページから、CPU の現在の温度や
シャーシー内の放熱状態を知ることができる上に、ファ
ンが正しく運転しているか確認することもできます。
勿論、ファンのデフォールト値
を最小に設定することもできま
す。ファンの回転速度が指定さ
れたスピードを下回る場合に、
SilentTek 機能よりボックスが
ポップアップされ、警告してく
れます。
CPU 及びシステムのデフォー
ルト値を最大に設定すること
ができます。温度が指定された
マージン値を超える場合に、
SilentTek 機能よりメッセージ
ボックスがポップアップされ、
警告してくれます。
77
Page 78
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
以下はこのユーティリティに関する重要な説明です。このページに記載されているオプション機能で特定のファンの回転速度をコント
ロールすることができます。各項目の説明は以下の通りです。
CD-ROM Rotation Speed Control: CD-ROM 回転速度コント
ロール項目を有効にすることでご使用の CD-ROM ドライブの
回転速度を調整することができます。スピードを最高に設定
すると、CD-ROM が最速のスピードで動作しますが、最低に
設定すると、要求される基本的なスピードで動作します。
78
オオンンラライインンママニニュュアアル
1. Smart FAN Control: SilentTek 機能のデフォルト設定で、いかな
るシャーシーにも適用します。AOpen の特別開発した制御アルゴ
リズムにより、ファンの回転スピードはプロセッサ及び周囲温度で
自動的に調整されます。実に操作が簡単なトラブルフリーユーティ
リティです。
2. Fix FAN Control: この設定では、動作中のファンの回転速度を
固定することができます。
3. Multiple Control:
に詳細設定できる最も適切な項目です。
4. AOpen Recommend Setting: これは AOpen シャーシー用の特
別設定項目です。現実世界の異なるシナリオにおいてプロセッサの
動作及び温度を考量に入れた騒音低減の最適なファン回転速度を
見出す一連の実証テストの結果によると、大抵の場合に CPU がフ
ルロードでない時にファンが停止状態にあることが分かりました。
注意：市販のファンに多数のブランドがあるため、ファンの回
転速度を調整したとしても一部の不具合が生じる可能性があ
ります。これは基準外であり、システムに問題を引き起こさな
いことをご確認ください。
ファンの温度に合わせて回転速度を自由自在
ル
Page 79
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
k
能
EEzzCClloocck
ご使用のマザーボードのクロック設定を調整し、システムの正真正銘のマスタになれたらいかに素晴らしいことであろうかと想像した
ことがありますか？周知の通りに、レシオとクロック設定はシステム性能の優劣を左右する重要な役割を果たしていますが、アマチュ
アにとってはこれらの設定値を調整するのはたやすい作業ではないはずです。従来多数のマザーボードをご使用の場合に、BIOS 画面に
入ってクロックを変更してからシステムを再起動す
る作業を繰り返さなければならないが、これからこの
ようなつまらない作業を行う必要はもうありません。
AOpen がユーザーのために特別設計したこの斬新な
操作しやすい EzClock ユーティリティにより、これら
の重要な設定値を自由自在に調整することができま
す。この特製 EzClock 機能で Windows 環境と BIOS
設定画面において CPU や VGA、PCI、メモリの電圧
とクロックを設定できる上、これらの設定値をリアル
タイムで起動画面に表示させることもできます。この
便利な EzClock 機能があれば、マザーボードを活用し、
最大性能を発揮させることができます。さらに、オー
バークロック時にシステムを監視し、詳細かつ必要な
情報も提供してくれます。それでは、EzClock 機能は
どのようにユーティリティ、BIOS 及び POST に機能
するかを見てみましょう！
機機能
オオンンラライインンママニニュュアアル
ル
79
Page 80
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
EzClock ユーティリティ設定の調整方法
EzClock ユーティリティにおいて、CPU フロントサイドバス(FSB)や VGA、AGP、PCI とメモリの電圧及びクロックを調整することが
できる上、CPU 電圧や温度、CPU ファンの回転速度などの CPU 関連情報もこのユーティリティに表示されます。
CPU カラーバー:
設定値が変わる
と、このカラーバ
ーは点灯し、異な
る色を表示しま
す。デフォルト設
定の場合に緑色と
なります。
パネルの右側に VGA や AGP、PCI、メモリなどの設定を調整できます。
電圧及びクロックを調整するには、各項目の「-」または「+」を押せばい
いです。カラーバーの色は設定値の状態を表します。設定値がは高ければ
カラーバーの色もより明るくなり、だんだん赤くなっていきます。上記の
設定値を終えたら、右上の「S」ボタンを押して変更を CMOS に保存しま
す。
VGA、AGP、PCI 及び DRAM の電圧/クロック調整エリア:
「-」または「+」ボタンを押せばオンボードの VGA、AGP、
PCI と DRAM の電圧とクロックを調整することができます。
サークルパネルの左側に表示されるのはレシオ、FSB 及びクロック
との CPU 関連項目です。工場出荷のデフォルト値に設定される場合
に、サークル上下のカラーバーが緑色に点灯し、これらの CPU 関連
設定を変更すると、カラーバーの色も変わっていきます。
CPU レシオ、FSB 及びクロックの表示エリア:
ここで CPU FSB を好きな値に設定することができます。
80
コントロールボタン:
「_」ボタンはユーティリ
ティの設定値を減少す
る、「X」ボタンはユーテ
ィリティを閉じる、「S」
ボタンは変更を CMOS に
保存するとそれぞれの機
能を持っています。
Page 81
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
下図の長方形パネルには CPU ファンスピードや CPU 電圧、CPU 温度が表示されています。左側にある 3 本のカラーバーは CPU の動
作温度によって点灯していきます。下図をご参照ください。
CPU カラーバー:
このカラーバーは CPU の動
作温度によって点灯してい
きます。
オオンンラライインンママニニュュアアル
CPU ファン、電圧及び温度:
CPU ファンスピードや電圧、CPU の
摂氏温度と華氏温度が表示されます。
ル
BIOS から設定値を調整する方法
EzClock 機能のほか、BIOS からも CPU、PCI とメモリの電圧及びクロックの設定値を調整することができます。“+”、“-“、“PgUp”また
は“PgDn”キーを押せば、CPU バスや PCI
バス、DRAM のクロック設定値を調整す
ることができます。
また、上記のキーで CPU と DDR の電圧
を調整することができます。設定が変更さ
れる度に一部の設定値が変わります。
「F10」を押して変更を保存できます。
機能キーの説明
81
Page 82
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
起動画面
BIOS にて設定を終えたら、設定値が右図の起動画面
に表示されます。
システムを起動する度に、デフォルト値と現行値両方
が画面に表示されます。最近行われた個人設定項目が
ハイライトされるので、システムの機能をより把握で
き、管理もより簡単に行われるようになります。
システムの現行値
オオンンラライインンママニニュュアアル
ル
当マザーボードの
デフォルト値
82
手動設定による設定値が
ハイライトされます
Page 83
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
ハハイイパパーー・・ススレレッッデディィンング
ハイパー・スレッディングとは？
Intel が発表したハイパースレッディング・テクノロジーはマルチスレッドソフトウェア・アプリケーションの複数のスレッドを
１つのプロセッサ上で並列に実行し、プロセッサの実行リソースの利用効率を高めようという画期的な新技術です。この結果、
CPU リソースの利用率は平均で最大 40%も向上し、プロセッサ内部のスループットが大幅に上がります。
ハイパー・スレッディングの仕組み
ハイパースレッディング・テクノロジーは、ソフトウェアアプリケーションの複数のスレッドを１つのプロセッサ上で同時に実
行できるため、一種の SMT (Simultaneous Multi-Threading) テクノロジーと位置づけることができます。これを実現するため、
グ
((HHyyppeerr TThhrreeaaddiinngg)
)
テテククノノロロジジー
ハイパースレッディング・テクノロジでは１つの
プロセッサ内部に２つのアーキテクチャ・ステー
トを備え、これら２つの論理プロセッサが物理プ
ロセッサの実行リソースを共有するしくみにな
っています。左図に示したのはハイパースレッデ
ィング対応プロセッサと従来のマルチプロセッ
サとの相違です。左は２つの物理プロセッサによ
る従来のマルチプロセッサシステムの仕組みで、
各プロセッサには独自の実行リソースとアーキ
テクチャ・ステートを備えています。右は Intel
のハイパースレッディング・テクノロジー対応プ
ロセッサで、１つのプロセッサ内部に２つのアー
キテクチャ・ステートを備え、実行リソースを共
有するしくみになっていることが分かります。
ー
83
Page 84
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
マルチプロセッサ対応ソフトウェア・アプリケーションの場合、ハイパースレッディング対応プロセッサはソフトウェアやアプ
リケーションを別々に実行する２つの独立した理論プロセッサとして認識されます。また、各理論プロセッサが要求の中断に別々
に対応します。２つの理論プロセッサが同時にソフトウェアスレッドを実行することができます。これは２つのスレッドが同じ
実行リソースを共有し、１つのスレッドしか実行していない時に２番目のスレッドがアイドル状態にある実行リソースを利用で
きるからです。その結果、物理プロセ
ッサ内部の実行リソースの利用効率
を向上します。
右図はハイパースレッディング・テク
ノロジーがいかに実行時間を短縮す
るかを示します。一つの物理プロセッ
サを２つの理論プロセッサに見せか
けることにより、マルチスレッド・ア
プリケーションが１つの物理プロセ
ッサ上でスレッド・レベルの並列化
(TLP) を実現し、性能を高めます。ソ
フトウェアやアプリケーションをプ
ロセッサの並列化を活用するように
最適化し続けるにつれて、ハイパース
レッディング・テクノロジーで将来的
な性能向上やユーザーの高まるニー
ズに余裕で対応できるヘッドルーム
が実現します。
オオンンラライインンママニニュュアアル
ル
84
Page 85
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
ド
ラ
イ
バ
及
び
ユ
ー
テ
ィ
ド
ラ
イ
バ
及
び
ユ
ー
テ
AOpen Bonus CD ディスクにはマザーボードのドライバとユーティリティが収録されています。システム起動にこれら全てをイ
ンストールする必要はありません。ただし、ハードウェアのインストール後、ドライバやユーティリティのインストール以前に、
まず Windows 2000/XP 等の基本ソフトをインストールすることが必要です。ご使用になる基本ソフトのインストールガイドを
ご覧ください。
ィ
リ
リ
オオンンラライインンママニニュュアアル
テ
ィ
テ
ィ
ル
BBoonnuuss CCD
Bonus CD ディスクのオートラン機能を利用できます。ユーティリティとドライバを指定し、モデル名を選んでください。
D
デディィススククののオオーートトラランンメメニニュュー
85
ー
Page 86
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
®
IInntteell®
Intel(R)チップセットソフトウェアインストレーションユーティリティはWindows* INF ファイルをオペレーティングシステムに
インストールします。Windows* INF ファイルはオペレーティングシステムにチップセット構造設定を認識させるものです。
Intel(R) チップセットソフトウェアインストレーションユーティリティを他のドライバより優先でインストールすることをお勧
めいたします。
チチッッププセセッットトソソフフトトウウエエアアイインンスストトレレーーシショョンンユユーーテティィリリテティィののイインンスストトーール
ル
86
Page 87
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
IInntteell BBrrooookkddaallee--GG VVGGA
Intel VGA ドライバをインストールしてチップセットの優れたグラフィックス機能を引き出すことができます。このドライバは
Bonus Pack CD ディスクオートランメニューから見つけられます。
A
ドドラライイババののイインンスストトーール
ル
87
Page 88
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
IInntteell IIAAA
Intel IAA ドライバをインストールすることで、ソフトウェアアプリケーションの性能向上やコンピュータ起動時間の短縮、RAID
機能の対応を実現することができます。IAA ドライバ（RAID 版）は Windows XP のみに対応しています。このドライバは Bonus
Pack CD ディスクオートランメニューから見つけられます。
A
ドドラライイババ（
（
D
RRAAIID
版版））ののイインンスストトーール
ル
88
Page 89
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンボボーードドササウウンンドドドドラライイババののイインンスストトーール
このマザーボードにはHUAC97UH HU CODECUH が装備されています。このオーディオドライバはWindows 98SE またはそれ以降の
Windows OS に対応しています。Bonus Pack CDディスクオートランメニューから見つけられます。
オオンンラライインンママニニュュアアル
ル
ル
89
Page 90
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
UUSSBB 22..0
* Windows 98SE でのインストールガイド
***********************************************************
既存の Windows 98SE へのドライバインストール
***********************************************************
このセクションでは Windows 98SE が既にインストールされている場合の USB 2.0 ドライバのインストール方法が示されてい
ます。
1. USB 2.0 コントローラを有効にし、Windows を起動します。
2. "新しいハードウェアの追加ウィザード"が表示され、"PCI ユニバーサルシリアルバス"が検出されたことが通知されます。
3. "次へ"をクリックし、リストボックスで"デバイスに最適なドライバを検索する(推奨)"を選びます。
4. "ボーナス CD"を CD-ROM ドライブに入れます。
5. "次へ"をクリックし、選択部分では"場所を指定"を選びます。
6. テキストボックスに"[CD-ROM]:¥Driver¥Intel¥USB2.0¥Win98ME"と入力します。
7. "次へ"のボタンを押します。Windows から"Intel USB 2.0 Enhanced Host Controller"が見つかったことが表示されます。
8. "次へ"、そして"完了"をクリックします。
****************************************************************
Windows 98SE へのドライバインストール確認方法
****************************************************************
ドライバが Windows 98SE に確実にロードされたことを確認するには以下のステップに従います。
0
ドドラライイババののイインンスストトーール
ル
90
Page 91
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
1."スタート"メニューから"設定"を選びます。
2. "コントロールパネル"を選び、"システム"アイコンをダブルクリックします。
3. "デバイスマネージャ"タブを開き、"ユニバーサルシリアルバスコントローラ"の前にある”+”をクリックします。"Intel USB 2.0
Enhanced Host Controller"が表示されます。
* Windows 2000 でのインストールガイド
********************************************************************
既存の Windows 2000 システムへのドライバインストール
********************************************************************
USB 2.0 コントローラを有効にし、システムを再起動させると、Windows 2000 セットアップから"新しいハードウェアの検出"
ダイアログボックスが表示されます。Windows 2000 環境では"ユニバーサルシリアルバス(USB)コントローラ"が表示されます。
1. リストボックスで"デバイスに最適なドライバを検索する(推奨)"を選び、"Enter"を押します。
2. "場所を指定"を選び、"次へ"のボタンを押します。
3. "ボーナス CD"を CD-ROM ドライブに入れます。
4. テキストボックスに"[CD-ROM]:¥Driver¥Intel¥USB2.0¥Win2000"と入力し、" OK "をクリックします。
5. "次へ"のボタンを押します。Windows から"Intel PCI to USB Enhanced Host Controller - ICH5"が見つかったことが表示されま
す。
次へ"、そして"完了"をクリックします。
6. "
オオンンラライインンママニニュュアアル
ル
91
Page 92
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
************************************************************
Windows 2000 へのドライバインストール確認方法
************************************************************
1. Windows 2000 から”マイ コンピュータ”、「コントロールパネル」の「システム」アイコンをクリックします。
2. "ハードウェア"タブを選び、"デバイスマネージャ"タブを開きます。
3. "ユニバーサルシリアルバスコントローラ"の前にある”+”をクリックします。"Intel PCI to USB Enhanced Host Controller ICH5R"が表示されます。
*Windows Me でのインストールガイド
**********************************************************
既存の Windows Me へのドライバインストール
**********************************************************
このセクションでは Windows Me が既にインストールされている場合の USB 2.0 ドライバのインストール方法が示されていま
す。
1. USB 2.0 コントローラを有効にし、Windows を起動します。
2. "新しいハードウェアの追加ウィザード"が表示され、"PCI ユニバーサルシリアルバス"が検出されたことが通知されます。
3. "次へ"をクリックし、リストボックスで"ドライバの場所を指定する(詳細設定)"を選びます。
4. "次へ"をクリックし、選択部分では"場所を指定"を選びます。
5. "ボーナス CD"を CD-ROM ドライブに入れます。
6. テキストボックスに"[CD-ROM]:¥Driver¥Intel¥USB2.0¥Win98ME"と入力します。
7. "次へ"のボタンを押します。Windows から"Intel USB 2.0 Enhanced Host Controller"が見つかったことが表示されます。
8. "次へ"、そして"完了"をクリックします。
オオンンラライインンママニニュュアアル
ル
92
Page 93
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
*************************************************************
Windows Me へのドライバインストール確認方法
*************************************************************
ドライバが Windows Me に確実にロードされたことを確認するには以下のステップに従います。
1. "スタート"メニューから"設定"を選びます。
2. "コントロールパネル"を選び、"システム"アイコンをダブルクリックします。
3. "デバイスマネージャ"タブを開き、"ユニバーサルシリアルバスコントローラ"の前にある”+”をクリックします。"Intel USB 2.0
Enhanced Host Controller"が表示されます。
オオンンラライインンママニニュュアアル
ル
93
Page 94
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
N
LLAAN
Windows 2000 及び Windows XP 環境においては、Bonus Pack CD ディスクオートランメニューから LAN ドライバを見つけら
れます。
ドドラライイババののイインンスストトーール
ル
((AAXX44SSGG--NN))
94
Page 95
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
*****************************************************************************************
Win98SE/ME 環境における BroadCom Ethernet ドライバのインストールガイド
*****************************************************************************************
1. 「デバイスマネージャ」を開き“その他のデバイス”に"PCI イーサネットコントローラ"が含まれているか確認します。
2. 付属の"ボーナス CD"を入れます。
3. "PCI イーサネットコントローラ" ->"ドライバ" -> "ドライバの更新"をクリックし、"ソフトウェアの自動インストール (推奨) "
を選び、"次へ"をクリックします。
4. プロンプト表示されたら CD-ROM ドライブ内のメディアを検索するのでドライバのパスを入力し OK を選びます。
例:e:¥Driver¥Lan¥BCM4401
"e:¥Driver¥Lan¥BCM4401"がシステム用のドライバの場所となります。
5. 「ドライバファイルの検索結果」ウィンドウからドライバソフトウェアの正しいパスが表示されますから次へをクリックしま
す。
6. そこで OS からボーナス CD を CD-ROM ドライブに入れるよう指示してきます。
7. BroadCom Ethernet ドライバのパスを入力し、"OK"を選びます。
例:e:\Driver\Lan\BCM4401
"e: \Driver\Lan\BCM4401"がボーナス CD での“bcm4sbe5.sys “のパスとなります。
8. BroadCom Ethernet ドライバのインストールを完了します。
オオンンラライインンママニニュュアアル
ル
95
Page 96
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
**********************************************************************************************
Windows NT4.0 環境における BroadCom Ethernet ドライバのインストールガイド
**********************************************************************************************
1. Windows NT システムが Service Pack 4 またはそれ以降にアップグレードされていることを確かめます。
2. Windows NT システムを起動しログインします。ドライバソフトウェアのインストールにはシステム管理者権限が必要です。
3. 「コントロールパネル」を開きます。
4. 「コントロールパネル」ウィンドウから「ネットワーク」アイコンを選びます。
5. 「ネットワーク」ウィンドウが開いたら、「アダプタ」タブを選びます。
6. "追加"をクリックして新しいアダプタをインストールします。「ネットワークアダプタ」にはインストールされているドライバ
がみな表示されます。
7. 「ネットワークアダプタの指定」ウィンドウが開いたら、"ディスク使用"をクリックします。
8. プロンプト表示されたらメディアを入れるか、ドライバのインストール元を指定します。ドライバへのパスを入力し、"OK"
をクリックします。例えば Windows NT 用のドライバソフトウェアであれば D:¥Driver¥Lan¥BCM4401 と「ディスク挿入」の入
力欄にタイプします。 ("d:\Driver\Lan\BCM4401":LAN ドライバのボーナス CD 上の位置)
9. 「OEM オプションの選択」ウィンドウから" Broadcom 440x 10/100 Integrated Controller "をハイライト表示させ、"OK".を
クリックします。アダプタファイルがインストールされると、「ネットワーク」ウィンドウが表示され、新しくインストールされ
たドライバも表示されます。
10. "閉じる", をクリックすると、「Microsoft TCP/IP プロパティ」ウィンドウが表示されます。
11. TCP/IP プロトコルを設定し"OK"をクリックします。
12. ここで再起動を確認してきますから"再起動する"をクリックします。
オオンンラライインンママニニュュアアル
ル
96
Page 97
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
N
LLAAN
Windows 2000 及び Windows XP 環境においては、Bonus Pack CD ディスクオートランメニューから LAN ドライバを見つけら
れます。
ドドラライイババののイインンスストトーール
ル
((AAXX44SSGG--LL))
97
Page 98
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
*************************************************************************************
Win98SE/ME における BroadCom Ethernet ドライバのインストールガイド
*************************************************************************************
1. 「デバイスマネージャ」を開き“その他のデバイス”に"PCI イーサネットコントローラ"が含まれているか確認します。
2. 付属の"ボーナス CD"を入れます。
3. "PCI イーサネットコントローラ" ->"ドライバ" -> "ドライバの更新"をクリックし、"ソフトウェアの自動インストール(推奨) "
を選び、"次へ"をクリックします。
4. プロンプト表示されたら CD-ROM ドライブ内のメディアを検索するのでドライバのパスを入力し OK を選びます。
例: e:¥Driver¥Lan¥BCM5705
" e:¥Driver¥Lan¥BCM5705"がシステム用のドライバの場所となります。
5. 「ドライバファイルの検索結果」ウィンドウからドライバソフトウェアの正しいパスが表示されますから次へをクリックしま
す。
6. そこで OS からボーナス CD を CD-ROM ドライブに入れるよう指示してきます。
7. BroadCom Ethernet ドライバのパスを入力し、"OK"を選びます。
例: e:\Driver\Lan\BCM5705
" e:¥Driver¥Lan¥BCM5705"がボーナス CD での“bcm4sbe5.sys “のパスとなります。
8. BroadCom Ethernet ドライバのインストールを完了します。
オオンンラライインンママニニュュアアル
ル
98
Page 99
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
***************************************************************************************
Windows NT4.0 における BroadCom Ethernet ドライバのインストールガイド
***************************************************************************************
1. Windows NT システムが Service Pack 4 またはそれ以降にアップグレードされていることを確かめます。
2. Windows NT システムを起動しログインします。ドライバソフトウェアのインストールにはシステム管理者権限が必要です。
3. 「コントロールパネル」を開きます。
4. 「コントロールパネル」ウィンドウから「ネットワーク」アイコンを選びます。
5. 「ネットワーク」ウィンドウが開いたら、「アダプタ」タブを選びます。
6. "追加"をクリックして新しいアダプタをインストールします。「ネットワークアダプタ」にはインストールされているドライバ
がみな表示されます。
7. 「ネットワークアダプタの指定」ウィンドウが開いたら、"ディスク使用"をクリックします。
8. プロンプト表示されたらメディアを入れるか、ドライバのインストール元を指定します。ドライバへのパスを入力し、"OK"
をクリックします。例えば Windows NT 用のドライバソフトウェアであれば D:¥Driver¥Lan¥BCM5705 と「ディスク挿入」の入
力欄にタイプします。 ("D:¥Driver¥Lan¥BCM5705":LAN ドライバのボーナス CD 上の位置)
9. 「OEM オプションの選択」ウィンドウから" Gigabit Ethernet Controller "をハイライト表示させ、"OK".をクリックします。
アダプタファイルがインストールされると、「ネットワーク」ウィンドウが表示され、新しくインストールされたドライバも表示
されます。
10. "閉じる",をクリックすると、「 Microsoft TCP/IP プロパティ」ウィンドウが表示されます。
11. TCP/IP プロトコルを設定し"OK"をクリックします。
12. ここで再起動を確認してきますから"再起動する"をクリックします。
オオンンラライインンママニニュュアアル
ル
99
Page 100
AAXX44SSGG // AAXX44SSGG--NN // AAXX44SSGG--LL
オオンンラライインンママニニュュアアル
ル
PPHHOOEENNIIXX--AAW
システムパラメータの変更はHUBIOSUH セットアップメニューから行えます。このメニューによりシステムパラメータを設定し、128
バイトのCMOS領域 (通常，RTCチップの中か，またはメインチップセットの中)に保存できます。
マザーボード上の
す。BIOSはハードディスクドライブや、シリアル・パラレルポートなどの標準的な装置の基本的な入出力機能を管理する肝心な
プログラムです。
AX4SG / AX4SG-N / AX4SG-L マザーボードの BIOS 設定の大部分は AOpen の R&D エンジニアリングチームによって最適化さ
れています。しかし、システム全体に適合するよう、BIOS のデフォルト設定だけでチップセット機能を細部に至るまで調整す
るのは不可能です。その故に、この章の以下の部分には、セットアップを利用したシステムの設定方法が説明されています。
HUBIOSセットアップメニューを表示するにはUH, H UPOST (Power-On Self Test：電源投入時の自己診断)UHが画面上に表示されている間に
<Del>キーを押してください。
HUフラッシュROMU H にインストールされているPhoenix-Award BIOS™は工場規格BIOSのカスタムバージョンで
WAARRDD BBIIOOSS
注意
: BIOS
コードはマザーボードの設計の中でも変
更が繰り返される部分ですので、このマニュアルで
BIOS
説明されている
ドに実装されている
ります。
情報は，お持ちのマザーボー
BIOS
とは多少異なる場合があ
100
Loading...
