Page 1
AAXX4455FF--44DDシシリリーーズズ
オオンンラライインンママニニュュアアルル
AX45F-4D シリーズ
DOC. NO.:AX45F4DMAX-OL-J0310B
1
Page 2
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
次
ママニニュュアアルル目目次
AX45F-4D シリーズ................................................................................................................................... 1
マニュアル目次
注意事項
インストールの前に
製品概要
AX45F-4D
製品機能の特長
インストール手順の概略
マザーボード全体図
ブロック図
ハードウェアのインストール..................................................................................................................... 20
“
別売オプション”および“メーカーアップグレードオプション”について
EzColor........................................................................................................................................................................................ 22
CPU
のインストール
CPU
ファンのインストール
CPU
過電流保護
バッテリー不要および長寿命設計
AOpen “
フルレンジ調節可能
............................................................................................................................................................................. 2
........................................................................................................................................................................................ 8
...................................................................................................................................................................................... 10
シリーズ対照表
........................................................................................................................................................................... 12
.................................................................................................................................................................................. 19
.......................................................................................................................................................................... 28
ウォッチドッグ
...................................................................................................................................................................... 9
......................................................................................................................................................... 11
............................................................................................................................................................. 17
.................................................................................................................................................................... 18
…................................................................................ 21
................................................................................................................................................................... 24
........................................................................................................................................................ 26
.............................................................................................................................................. 29
ABS” .................................................................................................................................................... 30
CPU
コア電圧
............................................................................................................................................ 31
2
Page 3
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
CPU
およびケースのファンコネクタ(ハードウェアモニタ機能付き
DIMM
ソケット
デュアルチャンネル機能の最大化

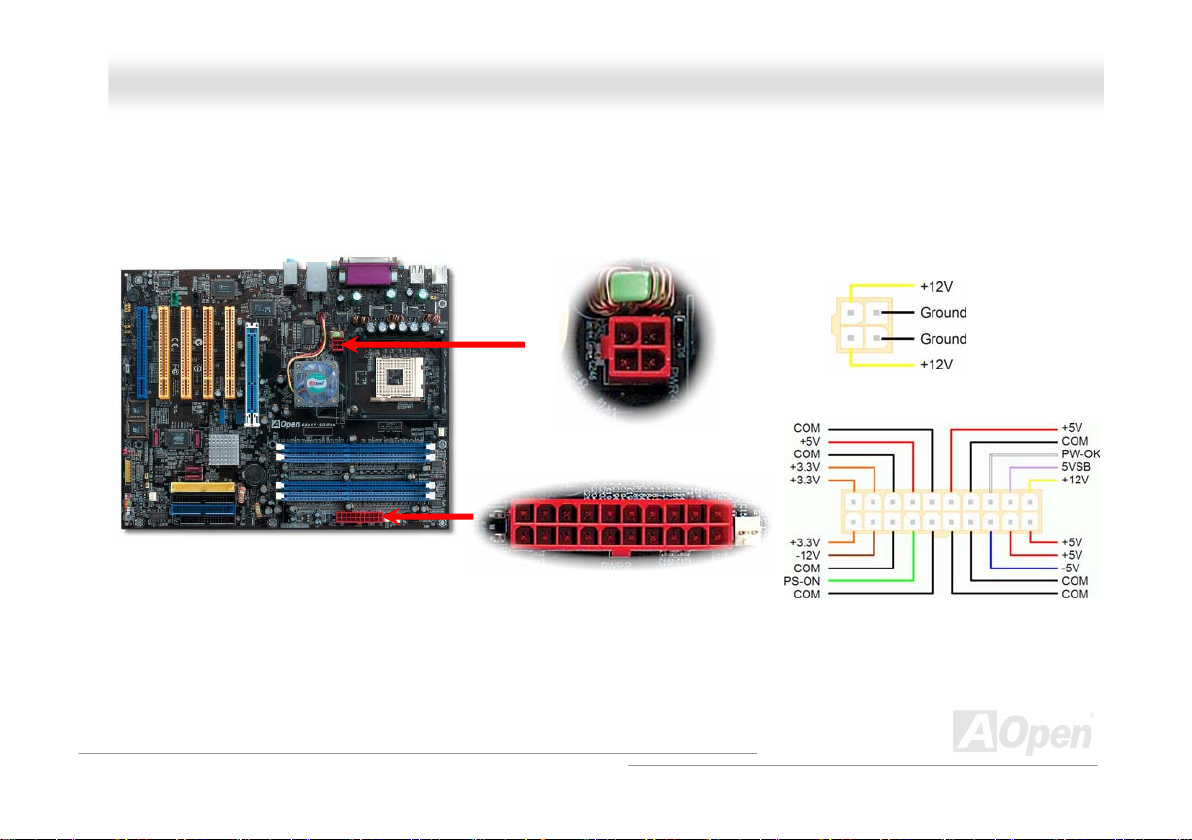

ATX
電源コネクタ
AC
電源自動リカバリー
IDE
およびフロッピー装置コネクタ
ATA133
Serial ATA
Serial ATA
RAID 0
フロントパネルコネクタ
AGP (
アクセラレーテッドグラフィックポート
AGP
保護機能および
Hercules PCI
IrDA
コネクタ
オンボードで
USB 2.0
カラーコード準拠後部パネル
S/PDIF(Sony/Philips
高性能
フロントオーディオコネクタ
............................................................................................................................................................................ 34
.............................................................................................................................................. 36
....................................................................................................................................................................... 37
.............................................................................................................................................................. 37
........................................................................................................................................... 38
をサポート
をサポート
ディスクの接続
および
ポートをサポート
5.1
チャンネルオーディオ機能
..................................................................................................................................................................... 40
................................................................................................................................................................. 41
.......................................................................................................................................................... 42
RAID 1
をサポート
............................................................................................................................................................. 45
AGP LED .................................................................................................................................................. 47
スロット
.............................................................................................................................................................................. 49
LAN
................................................................................................................................................................ 48
をサポート
デジタルインタフェース)コネクタ
............................................................................................................................................ 44
) 8X
拡張スロット
(AX45-4DL, AX45-4DN
......................................................................................................................................................... 51
...................................................................................................................................................... 52
........................................................................................................................................ 54
...................................................................................................................................................... 55
および
............................................................................................................ 53
) ........................................................................................33
............................................................................................. 46
AX45F-4D Max)......................................................................... 50
3
Page 4
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ゲームポートブラケットをサポート
CD
オーディオコネクタ
AUX
入力コネクタ
ケース開放センサコネクタ
STBY LED
ノースブリッジ上のファンシンク
低
JP2
JP14
JP15/JP16 Dr.
JP24 / JP25 BIOS
JP28
ノイズが消えた

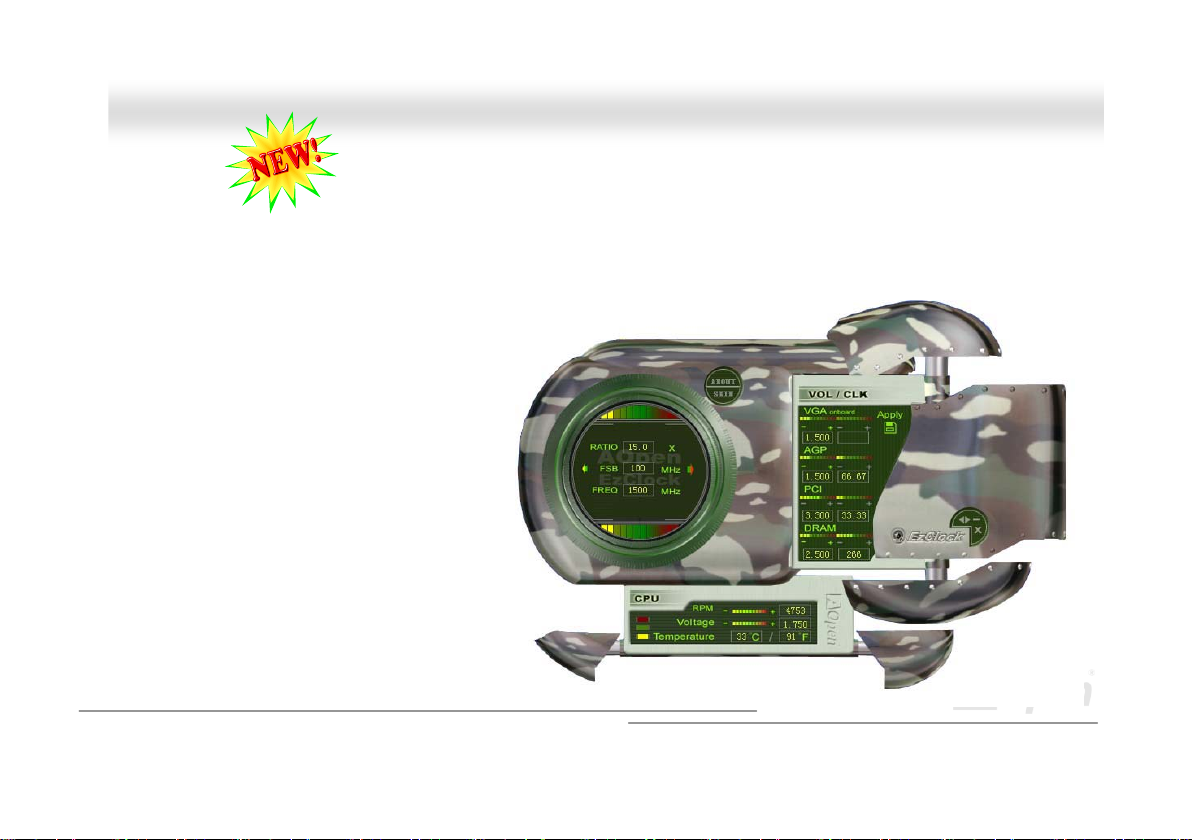

EzClock ....................................................................................................................................................................................... 71
ハイパー・スレッディング・テクノロジ
AOConfig
（スタンバイ
ESR
コンデンサ
スピーカー出力設定ジャンパー（
による
CMOS
ボイスII言語設定ジャンパー （
キーボード/マウスウェイクアップ設定ジャンパー
!! ---- SilentTek.................................................................................................................................................... 68
ユーティリティ
.............................................................................................................................................................. 57
....................................................................................................................................................................... 58
......................................................................................................................................................... 59
LED）.................................................................................................................................................. 60
...................................................................................................................................................................... 62
データのクリア
レスキュージャンパー（
........................................................................................................................................................... 77
........................................................................................................................................... 56
.............................................................................................................................................. 61
AX45F-4D Max
........................................................................................................................................... 64
AX45F-4D Max
.................................................................................................................................... 75
のみ）
AX45F-4D Max
のみ）
........................................................................................................... 67
................................................................................................... 63
のみ）
..................................................................................... 65
........................................................................................... 66
RAID の紹介 ........................................................................................................................................... 79
RAIDとは?.................................................................................................................................................................................. 79
RAID
レベルとは
RAID
レベルごとの
SiS964用Serial ATA RAID for SiS964........................................................................................................................................ 83
?....................................................................................................................................................................... 80
HDD容量..................................................................................................................................................... 82
4
Page 5
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
Phoenix-AWARD BIOS............................................................................................................................. 85
Phoenix-Award™ BIOS
BIOS
セットアップの起動方法
Windows
WinBIOS
Open JukeBox
Vivid BIOS
環境での
ユーティリティ（
プレーヤー（
テクノロジ
セットアッププログラムの使用方法
................................................................................................................................................... 87
BIOS
アップグレード
AX45F-4D Maxのみ) ...................................................................................................................... 90
AX45F-4D Max
................................................................................................................................................................ 96
................................................................................................................................. 88
のみ）
.................................................................................................................. 92
.................................................................................................... 86
ドライバおよびユーティリティ ............................................................................................................................. 97
ボーナスCDディスクからのオートランメニュー
AGP
ドライバのインストール
オンボードサウンドドライバのインストール
ギガビット
Realtek 10/100 Mbps LAN
IDE
SiS Serial ATA Raid
Promise Serial ATA
USB 2.0
LAN
ドライバのインストール（
ドライバのインストール
ドライバの
ドライバのインストール（
ドライバのインストール
.................................................................................................................................................... 98
ドライバの
.................................................................................................................................................... 115
Win98SE/2000/XP
Win 2000/XP
............................................................................................................................................ 129
..................................................................................................................... 97
............................................................................................................................ 99
AX45F-4D Max
でのインストール
AX45F-4D Max
および
AX45F-4DL
でのインストール （
............................................................................................ 116
のみ）
................................................................................... 117
を対象）
AX45F-4DN
..................................................... 100
を対象）
................................111
用語解説.............................................................................................................................................. 130
AC97 CODEC ........................................................................................................................................................................... 130
ACPI (
アドバンスドコンフィギュレーション&パワーインタフェース
ACR (
アドバンスドコミュニケーションライザー
) ................................................................................................................... 130
)................................................................................... 130
5
Page 6
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
AGP (
アクセラレーテッドグラフィックポート
AMR (
オーディオ/モデムライザー
ATA (AT
BIOS (
ブルートゥース
CNR (
DDR (
ECC (
EEPROM (
EPROM (
EV6
FCC DoC (Declaration of Conformity)....................................................................................................................................... 134
FC-PGA (
FC-PGA2 (
フラッシュ
ハイパースレッディング
IEEE 1394 ................................................................................................................................................................................. 135
パリティービット
PCI (
PDF
PnP (
アタッチメント
基本入出力システム
コミュニケーション及びネットワーキングライザー
倍速データ転送
エラーチェックおよび訂正
電子式消去可能プログラマブル
消去可能プログラマブル
バス
.................................................................................................................................................................................... 134
フリップチップ-ピングリッド配列
フリップチップ-ピングリッド配列
ROM ....................................................................................................................................................................... 135
ペリフェラルコンポーネントインタフェース)バス
フォーマット
プラグアンドプレイ
) .......................................................................................................................................................... 131
......................................................................................................................................................................... 132
) RAM ..................................................................................................................................................... 133
........................................................................................................................................................... 135
...................................................................................................................................................................... 136
..................................................................................................................................................................... 136
)........................................................................................................................................... 131
) ...................................................................................................................................................... 132
) ............................................................................................................................................ 133
ROM)................................................................................................................................. 134
)........................................................................................................................................................ 136
)....................................................................................................................... 131
) .................................................................................................... 133
ROM).................................................................................................................... 133
) .......................................................................................................................... 134
) ........................................................................................................................ 134
.......................................................................................................... 136
6
Page 7
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
POST (
電源投入時の自己診断
PSB (
プロセッサシステムバス)クロック
RDRAM (Rambus
RIMM (Rambus
SDRAM (
SATA (
SMBus (
SPD (
USB 2.0 (
VCM (
ワイヤレス
ZIP
同期
シリアル
システムマネジメントバス
既存シリアル検出
ユニバーサルシリアルバス
バーチャルチャンネルメモリ
ファイル
ダイナミックランダムアクセスメモリ
インラインメモリモジュール
DRAM) ...............................................................................................................................................................137
ATA) ................................................................................................................................................................ 138
LAN – 802.11b........................................................................................................................................................ 139
.............................................................................................................................................................................. 139
) ................................................................................................................................................. 136
.................................................................................................................................. 137
) ......................................................................................................137
) ........................................................................................................................137
) ........................................................................................................................................ 138
)........................................................................................................................................................... 138
) ......................................................................................................................................138
) ........................................................................................................................................ 139
トラブルシューティング ................................................................................................................................. 140
テクニカルサポート ..................................................................................................................................... 144
製品の登録 ...........................................................................................................................................148
当社への御連絡...................................................................................................................................... 149
7
Page 8
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
項
注注意意事事項
Adobe、Adobe のロゴ、Acrobat は Adobe Systems Inc.の商標です。
AMD、AMD のロゴ、Athlon および Duron は Advanced Micro Devices, Inc.の商標です。
Intel、Intel のロゴ、Intel Celeron, PentiumII, PentiumIII および Pentium 4 は Intel Corporation.の商標です。
Microsoft、Windows、Windows のロゴは、米国または他国の Microsoft Corporation の登録商標および商標です。
このマニュアル中の製品およびブランド名は全て、識別を目的とするために使用されており、各社の登録商標です。
このマニュアル中の製品仕様および情報は事前の通知なしに変更されることがあります。この出版物の改訂、必要な変更をする権限は
AOpen にあります。製品およびソフトウェアを含めた、このマニュアルでの誤りや不正確な記述については AOpen は責任を負いかね
ます。
この出版物は著作権法により保護されています。全権留保。
AOpen Corp.の書面による許可がない限り、この文書の一部をいかなる形式や方法でも、データベースや記憶装置への記憶などでも複
製はできません。
Copyright
©
1996-2003, AOpen Inc. All Rights Reserved.
8
Page 9
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
に
イインンスストトーールルのの前前に
このオンラインマニュアルでは製品のインストール方法が紹介されています。有用な情報は後半の章に記載されています。以後のアッ
プグレードやシステム設定変更に備え、このマニュアルは正しく保管しておいてください。このオンラインマニュアルはPDF フォーマ
ットで記述されていますから、オンライン表示には Adobe Acrobat Reader 5.0 を使用します。このソフトはBonus CD ディスクにも収
録されていますし、Adobe ウェブサイト
当オンラインマニュアルは画面上で表示するよう最適化されていますが、印刷出力も可能です。この場合、紙サイズは A4 を指定し、1
枚に 2 ページを印刷するようにします。この設定はファイル> ページ設定を選び、プリンタドライバからの指示に従います。
皆様の地球資源保護への関心に感謝します。
から無料ダウンロードもできます。
9
Page 10
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
要
製製品品概概要
AX45F-4D シリーズをお買い上げいただきありがとうございます。AX45F-4D シリーズは Intel® Socket 478 マザーボード(以下 M/B)で、
ATX フォームファクター、SiS 655FX/964 チップセットを採用しています。高性能チップセット内蔵の M/B である AX45F-4D シリーズ
®
は Intel
びシステムをより効果的に運用する
があり、AGP8X/4X モードおよび最大 2112MB/sec までのパイプライン分割トランザクションロングバースト転送を実現します。ユー
ザー各位の種々の必要に応じ、当 M/B には
す。オンボードの IDE コントローラは Ultra DMA 66/100/133 モードおよび
に対応しています。当ボードには 5 個の
あり、うち 1 個は Hercules PCI スロットです。後部パネ
ルの 4 個の
あらゆる USB デバイスを最大 480Mbps の高速で接続可
能です。加えて高度統合化プラットホーム LAN 接続デバ
イスであるオンボードの Realtek LAN コントローラによ
り、オフィスやホームユースでの 10/100/1000 Mbps イ
ーサネット(AX45F-4DN では 10/100 Mbps) に対応して
います。さらに AX45F-4D シリーズは S/PDIF コネクタ
AC’97 CODEC Realtek
および
能かつすばらしいサラウンドステレオサウンドをお楽し
みいただけます。それでは AX45F-4D シリーズの全機能
をご堪能ください。
Socket 478 Pentium® 4 1.6GHz~3.20GHz に対応しています。また 400/533/800MHz フロントサイドバス (FSB)クロックおよ
テクノロジをサポートしています。AGP 機能面では、AGP スロット 1 基
Serial ATA
150 MB/s (RAID 0 および RAID 1 機能をサポート)
USB 2.0
ハイパースレッディング
DDR266
PCI
ポートおよび 2 個のヘッダにより、
チップセットを搭載、高性
, DDR333およびDDR400 RAM がデュアルチャンネルモードで最大 4GB 搭載可能で
スロットが
10
Page 11
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
AAXX4455FF--44D
全部のモデルでの機能の違いが下表に示されています。“V”はそのモデルで装備されているもの、“X”は装備されていないものを表します。
お持ちのモデルの機能確認にこのページを随時ご参照ください。
D
シシリリーーズズ対対照照表
モデル
AX45F-4D
AX45F-4DL
AX45F-4DN
AX45F-4D Max
表
IDE
SATA
スロット
スロット
2 2 X X X X
2 2 10/100/1000 Mbps X X X
2 2 10/100 Mbps X X X
3 4 10/100/1000 Mbps V V V
LAN
ダイハード
BIOS
Hercules
PCI スロット
Dr.ボイス II
11
Page 12
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
長
製製品品機機能能のの特特長
CPU
Intel® Socket 478 Pentium® 4 1.6GHz~3.20GHz+および Socket 478 規格用 400/533/800MHz フロントサイドバス(FSB)に対応していま
す。AX45F-4D シリーズマザーボードは Intel ハイパースレッディングテクノロジをサポートしています。
チップセット
当マザーボードには SIS 655FX チップセットが採用されています。SIS 655FX ホスト&メモリ& AGP コントローラは Intel Pentium 4 プ
ロセッサ用の高性能ホストインタフェース、高性能メモリコントローラ、AGP インタフェースおよび SiS MuTIOL 1G テクノロジによ
る SiS964 MuTIOL 1G Media IO への接続を統合化しています。ホストインタフェースはプロセッサのトランザクションの割当を担当し
ています。トランザクションはメモリ、I/O インタフェースおよび AGP バスに割り当てられます。相異なる転送先に同時に割り当てる
ことで、パイプライン効率を最大限活用します。メモリコントローラは DDR 400/333/266 RAM 対応で、AUX ソースに電源を供給する
CKE#ピンを ACPI S3 モードに保持することでサスペンドトゥーRAM 機能をサポートしています。AGP インタフェースは外部 AGP ス
ロット対応で、AGP 4X/8X 機能およびファストライトトランザクションをサポートしています。
メモリ
SiS 655FX/964 チップセットにより、当マザーボードではデュアルチャンネルダブルデータレート(DDR) SDRAMをサポートしています。
デュアルチャンネルモードでは、チップセットは 128 ビットデータを扱え、RAM 間でのゼロウェイトバースト転送が可能です。データ
転送は 266/333/400MHz で行われます。4 個の DDR SDRAM スロットには 64, 128, 256, 512 MB および 1GB DDR SDRAM を任意に組
み合わせて最大 4GB 搭載可能です。
12
Page 13
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
拡張スロット
5 個の 32 ビット/33MHz PCIおよび 1 個のAGP 8X/4X スロット(PCI 5 は特に電力消費の大きい PCI カード用に Hercules と名付けられ
ています)が含まれます。PCI ローカルバスのスループットは最大 132MB/s に達します。5 個の PCI スロットは皆マスタ PCI スロット
で、アービトレーションおよび各種デコーディングおよび LPC バスをサポートします。AGP 拡張スロットはバスマスタリング AGP グ
ラフィックスカード用に設計されています。
機能が含まれています。AGP ビデオカードは最大 2112MB/s のビデオデータ転送速度を実現します。
アクセラレーテッドグラフィックスポート(AGP)
の仕様ではビデオ表示用のより高速な新
AGP 保護機能
装備された AGP 保護機能により、当マザーボードは自動的に AGP カードの電圧を検出、チップセットの過熱損傷を防止します。
ハイパースレッディングテクノロジ
ハイパースレッディングテクノロジをサポートすることで、プロセッサからのマルチタスクがより効果的に順位付けられ、システムが
より柔軟的に処理できるようになっています。
ウォッチドッグ ABS
搭載された AOpen “Watch Dog ABS”機能により、システムのオーバークロックに失敗した場合でも 4.8 秒後にシステムが自動リセット
されます。
1MHz ステップ CPU クロック調節機能
BIOS には“1MHz ステップ CPU クロック調節”機能が備わっています。この優れた機能により CPU PSB クロックは 100~248MHz の範
囲で 1MHz 刻みで調節可能で、システムから最大の性能を引き出せます。
13
Page 14
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
LAN ポート(AX45F-4DL, AX45F-4DN および AX45F-4D Max)
オンボードの Gigabit LAN コントローラ(AX45F-4D Max および AX45F-4DL) または Realtek 10/100 Mbps LAN コントローラ
(AX45F-4DN)により、当マザーボードでは、10/100/1000 Mbps イーサネット(AX45F-4DN では 10/100 Mbps) がオフィスやホームユー
スで利用可能です。AX45F-4D マザーボードではオンボード LAN はサポートされていません。
Ultra DMA 66/100/133 バスマスタ IDE
オンボードの PCI Bus Master IDE コントローラの 2 チャンネルにはコネクタ 2 個が接続され、4 台の IDE 装置が使用可能です。サポー
トされるのは Ultra DMA 33/66/100, PIO Mode 3 および 4 さらに Bus Master IDE DMA Mode 5 および拡張 IDE 機器です。AX45F-4D Max
では、3 個のコネクタで 3 チャンネル 6 台の IDE 装置が使用可能です。
Serial ATA
SiS 964 チップセットには 2 ポートへの個々の DMA 操作機能が搭載され、SATA コントローラは IDE インタフェースに対し完全にソフ
トウェアトランスペアレントで、低ピン数、高パフォーマンスを提供、インタフェースは最大 150MB/s の転送速度をサポートします。
AX45F-4D Max マザーボードではオンボードで 4 個の SATA コネクタを装備、2 ポートは拡張 Promise SATA コントローラによって提
供されています。
オンボード AC’97 サウンド
AX45F-4D シリーズは RealTek AC’97 CODEC Realtek ALC チップを採用しています。オンボードオーディオにはサウンド録音・再生シ
ステムが完備されています。
14
Page 15
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
8 個の USB 2.0 ポート
後部パネルには 4 個の USB2.0 ポート、マザーボード上には USB 2.0 ヘッダ 2 個があり、マウス、キーボード、モデム、スキャナー等、
合計 8 個の USB 2.0 デバイスが接続できます。
S/PDIF コネクタ
S/PDIF (Sony/Philips デジタルインタフェース)は最新のオーディオ転送ファイル形式で、アナログに取って代わるインパクトのあるデ
ジタルオーディオを光ファイバー経由で楽しめます。
パワーマネジメント/プラグアンドプレイ
サポートされるパワーマネジメント機能は、米国環境保護局（EPA）の Energy Star 計画の省電力規格をクリアしています。さらにプラ
グアンドプレイ機能により、設定時のトラブルを減少させ、システムがよりユーザーフレンドリーになっています。
ハードウェアモニタ機能
CPU や筐体ファンの状態、CPU 温度や電圧の監視や警告がオンボードのハードウェアモニタモジュールから使用可能です。
SilentTek
「ハードウェア状態モニタ機能」、「過熱警告」および「ファン速度制御」から構成され、ユーザーフレンドリーなインタフェースで動
作音、システムパフォーマンス、安定性の完全なバランスをユーザーに提供します。
15
Page 16
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
拡張 ACPI
Windows® 98/ME/2000/XP シリーズ互換のACPI規格に完全準拠し、ソフト・オフ、STR (サスペンドトゥーRAM, S3), STD (ディスクサ
スペンド, S4)をサポートしています。
16
Page 17
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
略
イインンスストトーールル手手順順のの概概略
このページにはシステムをインストールする簡単な手順が説明されています。以下のステップに従います。
1. CPUおよびファンのインストール
2. システムメモリ(DIMM)のインストール
3. フロントパネルケーブルの接続
4. IDE およびフロッピーケーブルの接続
5. ATX 電源ケーブルの接続
6. 後部パネルケーブルの接続
7. 電源の投入および BIOS 設定デフォルト値のロード
8. CPU クロックの設定
9. 再起動
10. オペレーティングシステム(Windows XP 等)のインストール
11. ドライバおよびユーティリティのインストール
17
Page 18
個
個
個
プ
(
)
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
(AX45F-4D Max および AX45F-4DL 用)
32 ビット PCI拡張スロットx5
(Slot 5: Hercules PCI カード は大
Realtek Gigabit LAN チッ
Realtek 10/100 Mbps LAN チップ
オンボード AC’97 CODEC
JP2 スピーカー出力設定ジャンパー
(AX45F-4D Max のみを対象)
フロントオーディオコネクタ
(AX45F-4DN 用)
CD-IN コネクタ
AUX-INコネクタ
S/PDIF コネクタ
JP15/JP16 Dr.ボイス II
言語設定ジャンパー
消費電力 PCI カード用,
AX45F-4D Max のみ装備)
ケース開放センサコネクタ
USB 2.0 コネクタx2 個
ダイハード BIOS x2 個
AX45F-4D Max のみ装備
(AX45F-4D, AX45F-4DL および
AX45F-4DN では 2 個のポート)
JP14 CMOS クリア用ジャンパ
JP24/JP25 BIOSレスキュージャンパー
ATA 6 6/1 00/133 IDE コネクタx3
(AX45F-4D, AX45F-4DL および
AX45F-4DN ではコネクタ x2 個)
SATAポート x 4
ゲームポートコネクタ
(AX45F-4D Max のみ装備)
IrDA コネクタ
SYSFAN2 コネクタ
フロントパネルコネクタ
FDC コネクタ
マザーボード全体図
カラーコード後部パネル
JP28 キーボード/マウス
ウェイクアップジャンパー
SYSFAN1コネクタ
低 ESR コンデンサ
4 ピン 12V. ATX 電源コネクタ
AGP 保護 LED
AGP 8X 拡張スロットは
8X AGP カード(2.1GB/s)をサポート
478 ピン CPU ソケット、電圧・クロック自
動検出機能付きで、Intel® Pentium® 4
1.6~3.20GHz+ CPUに対応
SiS 655FX/964 チップセットで
400/533/800MHz FSB,
DDR 266/333/400 および AGP 8X に対応
CPUFAN コネクタ
184 ピン DIMMx4 スロットで
デュアルチャンネル DDR400/333/266
最大 4 GB搭載可能
ATX 電源コネクタ
18
Page 19
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
図
ブブロロッックク図
Socket 478
Intel Pentium 4
CPU
AGP 8Xスロット
LAN接続コンポーネント
DDR400/333/266デュアルチャン
ネル RAM最大4GB
DIMMソケットx4
400/533/800MHz
システムバ ス
AGPバス
Gigabit LANチップ
(AX45F-4D M ax お
よびAX45F-4DL)
Realtek
10/100Mbps
(AX45F-4DN)
フロッピーディスクドライブ
SiS
655FX
チップセット
USBポートx8
PCI Bus
Serial ATAポートx4
USBポート
USBポート
USBポート
USBポート
32ビットPCIスロットx5
150MB/s
ATA
66/100/133
19
Hercules PCIスロット
SATA 1
SATA 2
SATA 3
SATA 4
プライマリ
チャンネル
セカンダリ
チャンネル
サード
チャンネル
SiS
964
AX45F-4D, A X45F-4DLおよび
AX45F-4DNではポートx2個
AX45F-4D, AX45F-4DLおよび
BIOS搭載
パラレルポート
AX45F-4DNでは
コネクタx2 個
RealTek
AC97
CODEC
AX45F-4D Maxのみダイハード
4MビットフラッシュEEPROM
シリアル ポートx2
IDEドライブx6
Page 20
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ハ
ー
ド
ウ
ェ
ア
の
イ
ン
ス
ト
ー
ハ
ー
ド
ウ
ェ
ア
の
イ
ン
ス
ト
この章には当マザーボードのジャンパー、コネクタ、ハードウェアデバイスについての説明が記載されています。
注意:静電放電（
を与える場合があります。各デバイスのインストール作業を行う前には常に，以下に記した注意事項を気を付
けるようにして下さい。
各コンポーネントは，そのインストール直前まで静電保護用のパッケージから取り出さないで下さい。
1.
2.
コンポーネントを扱う際には，あらかじめアース用のリスト・ストラップを手首にはめて，コードの先
はシステム・ユニットの金属部分に固定して下さい。リスト・ストラップがない場合は，静電放電を防
ぐ必要のある作業中は常に，身体がシステム・ユニットに接触しているようにして下さい。
ESD
）が起きると、プロセッサ、ディスクドライブ、拡張ボード、その他のデバイスに損傷
ー
ル
ル
20
Page 21
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
“
“
別別売売オオププシショョン
このオンラインマニュアルをご覧になってコンピュータシステムを組み上げる際、機能のあるものは“メーカーアップグレードオプショ
ン”,または“別売オプション”となっている事に気づかれるでしょう。AOpen 製マザーボードには多くのすばらしく強力な機能が備わって
いますが、場合によってはユーザーがそれらを必要としないケースもあります。それで、幾つかの主要機能はユーザーがオプションと
して選択できるようになっています。その内にはユーザーによってアップグレードできるものがあり、“別売オプション”と呼ばれます。
ユーザーによるアップグレードが無理なものは“メーカーアップグレードオプション”と呼んでいます。必要なときには地元の販売店また
はリセラーから“メーカーアップグレードオプション”コンポーネントが購入できますし、詳細情報は AOpen 公式ウェブサイト:
www.aopen.co.jp
からも入手可能です。
ン
”
”
おおよよび
び
“
“
メメーーカカーーアアッッププググレレーードドオオププシショョン
ン
”
”
ににつついいて
て
……
21
Page 22
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
EEzzCCoolloorr
従来のマザーボードの外観を打ち破り、AOpen から皆様に新たな装いのマザーボードをお届けします – EzColor です!
変わってると思われるかもしれませんが、これは初心者さらにはパワーユーザーにも実際的です。特定のコネクタやモジュールに特定
のカラーを使用することで、マザーボード上のコンポーネントも対応したカラーとなっています。ユーザーの皆様はどのジャンパーや
ケーブルが特定のジャンパーやケーブルに合うのかが色分けで判別でき、ユーザーガイド片手にジャンパーを接続する必要がなくなり
ます。
この特長が特に優れているのは、混乱しやすいフロントパネルコネクタも明るい色分けがなされている点です。
サンド: PCI スロット
ネイビーブルー:
PCI スロット 5
エレクトリックブルー
およびネイビーブルー:
メモリモジュール
スカイブルー: AGP スロット
22
フレームレッド:
4 ピンおよび 12 ピン
ATX コネクタ
Page 23
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
1
Power Switch
IDE LED
SPEAKER
ご注意：カラー設定はマザーボードによって異なります。今回の設定は AX45F-4D シリーズマザーボードにのみ適用されます。
ACPI & Power LED
RESET
ワインレッド: Serial ATA コネクタ
ネイビーブルー: IDE 1 コネクタ
黒: IDE 2 コネクタ
ライトイエロー: IDE 3 コネクタ
23
Page 24
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
U
CCPPU
当マザーボードは Intel® Pentium 4 Socket 478 シリーズ CPU をサポートしています。CPU をソケットに差すときは CPU の方向に注
意してください。
ののイインンスストトーール
1. CPU ソケットレバーを 90 度引き起
こします。
ル
2. ソケットの 1 番ピンの位置および CPU 上部のマークを確かめます。1 番ピン
および面取り部を合わせます。この方向で CPU をソケットに差します。
ご注意：図は参考用であり、お買い上げのマザーボードと同一であるとは限りません。
CPU ソケット
レバー
CPU 1 番ピンと
面取り部
CPU 面取り部
24
Page 25
部
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
3. CPU ソケットレバーを水平に戻すと、CPU のイ
ンストールは完了です。
ご注意：図は参考用であり、お買い上げのマザーボードと同一であるとは限りません。
CPU 面取り
ご注意：
CPU
損傷を与えます。
ご注意: このソケットは
CPU
パッケージである
パッケージ
の
CPU
パッケージは合いません。
CPU
の面取り部を合わせないと、
CPU
対応です。その他形式
ソケットの1番ピンと
Intel
の最新の
Micro-FC-PGA2
CPU
に
25
Page 26
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ファンのインストール
U
CCPPU
当マザーボードには出荷時に CPU ソケットにリテンションモジュールが装着されています。より効率的な放熱効果には、AOpen 専用
のファンシンクをリテンションモジュールと併用される事を強くお勧めします。以下の写真に示される手順に従って CPU ファンを確実
にインストールしてください。
1. CPU ファンをリテンションモジュールに静か
に置き、クリップで四隅を合わせます。
2. リテンションモジュールの 4 個のクリップを 1 個
ずつおろしてファンシンクを固定します。
ご注意：図は参考用であり、お買い上げの製品と同一であるとは限りません。
26
クリップ
Page 27
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ジャンパー不要設計
U
CCPPU
CPU VID 信号およびSMbusクロックジェネレーターにより、CPU 電圧の自動検出が可能となり、ユーザーは BIOS セットアップを通し
て CPU クロックを設定できますから、ジャンパーやスイッチ類は不要となります。これで Pentium 中心のジャンパー不要設計に伴う
不便は解消されます。CPU 電圧検出エラーの心配もありません。
CPU VID 信号
Intel® Socket 478
(CPU 電圧を自動生成)
Pentium 4
電源制御装置
クロックジェネレータ
BIOS によ
る制御回路
CPU クロック、レシオ
CPU 電圧
27
Page 28
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
U
CCPPU
過電流保護機能は ATX 3.3V/5V/12V のスイッチング供給電源に採用されている一般的な機能です。しかしながら、新世代の CPU は 12V
から CPU 電圧（例えば 1.475V）を独自に生成するため、5V の過電流保護は意味を持たなくなります。このマザーボードにはオンボー
ドで CPU 過電流保護をサポートするスイッチングレギュレータを採用、3.3V/5V/12V の供給電源に対するフルレンジの過電流保護を有
効にしています。
過過電電流流保保護
注意: 保護回路の採用により人為的な操作ミスを防ぐようになっていますが、このマザーボードにイン
ストールされている
原因不明の要素により損傷を受ける場合があります。
保証はいたしかねます。
護
ATX スイッチング 供給電源
CPU
、メモリ、
5V (供給電源による保護)
3.3V (供給電源による保護)
12V (供給電源による保護)
オンボード パワーレギュレータ
(過電流保護機能)
HDD
、アドオンカード等がコンポーネントの故障、人為的ミス、
AOpen
は保護回路が常に正しく動作することの
CPU コア電圧
28
Page 29
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
計
ババッッテテリリーー不不要要おおよよびび長長寿寿命命設設計
このマザーボードにはフラッシュ ROMと特殊回路が搭載され、これにより現在の CPU と CMOS セットアップ設定をバッテリ無しで保
存できます。RTC（リアルタイムクロック）は電源コードがつながれている間動作し続けます。何らかの理由で CMOS データが破壊さ
れた場合、フラッシュ ROM から CMOS 設定を再度読み込むだけでシステムは元の状態に復帰します。
フラッシュ
ROM
ATX スタンバイ電源
RTC（リアルタイム
クロック）00:00:00
自動スイッチ
CMOS
バッテリー
AC電源がつながれている時
はATXスタンバイ電源に切
り替えられます。この優れた
設計により、マザーボードに
バッテリーを装着している
場合のバッテリー寿命を延
ばすことができます。
EEPROM によるバックアップ
29
Page 30
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ウォッチドッグ
AAOOppeenn “
た場合は、“ウォッチドッグ ABS”はシステムをリセットし、5 秒後に再起動します。この時 BIOS は CPU のデフォルトクロックを検出
し、再度 POST を行います。この特別な機能により、システムハングアップ時でもケースカバーを開けて CMOS クリアのジャンパー操
作を行わずに、より高性能なシステムへのオーバークロックが可能となっています。
“
AOpen
ウォッチドッグ
ABS
AABBSS””
このマザーボードには、オーバークロック用に AOpen によるユニークで便利な機能が備わっ
ています。システム電源を入れると、BIOS は先回のシステムのPOST
問題なければ、BIOS は即座に“ウォッチドッグ ABS”機能を起動し、CPU FSB
に保存されているユーザー設定値に設定します。システムが BIOS POST の段階で起動失敗し
BIOS からの信号のオン･オフ
POST エラー時に
約 5 秒後に再起動
状況をチェックします。
BIOS
信号リセット
クロック発生器
CPU
クロックを BIOS
CPU ID 信号
30
Page 31
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
フフルルレレンンジジ調調節節可可能
当マザーボードは CPU VID 機能をサポートしています。CPU コア電圧は、0.8375V から 1.6000V の範囲で自動検出されます。それで
CPU コア電圧の設定は不要です。
U
CCPPU
BIOS Setup > Frequency/Voltage Control > CPU Bus Frequency
マザーボードは CPU ジャンパー不要設計なので、CPU クロックは BIOS セットアップから設定でき、ジャンパースイッチ類は不要で
す。デフォルト設定は"table select mode(対応表からの選択モード)"です。オーバークロックには"CPU Host/RAM/PCI Clock"から FSB
を設定します。
コアクロック
PCI
AGP
CPUレシオ
CPU FSB (BIOS の対応表に
よる)
ククロロッッククのの設設定
= CPU PSB
クロック
クロック
= CPU PSB
= PCI
能
定
クロック
クロック
クロック
8x, 10x… 25x, 26x, 27x, 28x
100-248MHz
CCPPU
x 2
U
* CPU
/
レシオ
圧
ココアア電電圧
クロックレシオ
31
Page 32
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
Northwood CPU
Pentium 4 1.7G 1700MHz 133MHz 533MHz 13x
Pentium 4 1.8G 1800MHz 100MHz 400MHz 18x
Pentium 4 2.0G 2000MHz 100MHz 400MHz 20x
Pentium 4 2.2G 2200MHz 100MHz 400MHz 22x
Pentium 4 2.2G 2200MHz 133MHz 533MHz 16x
Pentium 4 2.26G 2260MHz 133MHz 533MHz 17x
Pentium 4 2.4G 2400MHz 100MHz 400MHz 24x
Pentium 4 2.4G 2400MHz 133MHz 533MHz 18x
CPUコア
クロック
FSB
クロック
システム
バス
レシオ
メモ
:SiS 655FX/964
Northwood
ア採用の
います。
プロセッサ(および
Celeron CPU)
Northwood
レシオを自動検出するので、
チップセットは
Northwood
コ
のみをサポートして
プロセッサはクロック
BIOS
からのマ
ニュアル操作によるクロックレシオ設定は
不可能です。
Pentium 4 2.53G 2530MHz 133MHz 533MHz 19x
Pentium 4 2.6G 2600MHz 200MHz 800MHz 13x
Pentium 4 2.66G 2660MHz 133MHz 533MHz 20x
Pentium 4 2.8G 2800MHz 133MHz 533MHz 21x
Pentium 4 2.8G 2800MHz 200MHz 800MHz 14x
警告：
SiS 655FX/964
800MHz (200MHz*4)
66MHz AGP
クロックをサポートしていま
チップセットは最大
のシステムバスおよび
す。より高速のクロック設定はシステムに重
大な損傷を与える可能性があります。
Pentium 4 3.06G 3066MHz 133MHz 533MHz 23x
Pentium 4 3.20G 3200MHz 200MHz 800MHz 16x
メモ
: CPU
クロックはたびたび変更されています。当インストールガイドを
入手された時点でも、より高速の
ん。この一覧表はユーザー皆様の参照用です。
CPU
が市場に出回っているかもしれませ
32
Page 33
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
U
CCPPU
ファンのコネクタは EzColor で白く色分けされています。CPU ファンのケーブルは 3-ピンの CPUFAN コネクタに差します。筐体ファ
ンを使用される場合は、ケーブルを SYSFAN1 または SYSFAN2 コネクタに接続します。
おおよよびびケケーーススののフファァンンココネネククタ
タ
(
(
ハハーードドウウェェアアモモニニタタ機機能能付付き
SYSFAN1 コネクタ
き
))
GND
+12V
SENSOR
GND
+12V
SENSOR
SYSFAN2 コネクタ
GND
+12V
SENSOR
CPUFAN コネクタ
メモ
: CPU
ファンによってはセンサ用ピ
ンがないものもあります。この場合、ハー
ドウェアモニタ機能は使用できません。
33
Page 34
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
M
DDIIMMM
当マザーボードには 4 個の 184 ピン DDR DIMMソケットが装備されており、128 ビットデュアルチャンネルDDR400, DDR333または
DDR266
非 ECC DDR RAM のみです。適正なモジュールをインストールしてください。適正でない場合はメモリソケットまたは RAM モジュー
ルが故障するおそれがあります。RAM 電圧は 2.50V-2.85V の範囲で調節可能です。
ソソケケッット
メモリが最大 4GB 搭載可能です。DIMM ソケットはエレクトリックブルー/ネイビーブルーに色分けされ、サポートされるのは
警告：当マザーボードは
ソケットに差さないでください。差すとメモリソケット
RAM
または
SDRAM
ト
DDR RAM
モジュールが故障するおそれがあります。
対応です。
SDRAMをDDR
DIMMA1
DIMMA2
DIMMB1
DIMMB2
ご注意:デュアルチャンネル転送速度を利用する際
2個のDIMM
は
ンストールする必要があります。異なるタイプのメ
モリをインストールした場合は、システムはシング
ルチャンネルモードで動作し、遅い方のメモリモジ
ュー
に同タイプのメモリモジュールをイ
34
Page 35
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
法
メメモモリリモモジジュューールルののイインンスストトーールル方方法
メモリのインストールは下記のステップに従って完成させます。
1. DIMM モジュールのピン側を下にし、下図のようにソケットを合わせます。
2. DIMM ソケットにモジュールを両手でまっすぐ下方に DIMM モジュールが止まるまで差し込みます。
3. 他の DIMM モジュールも同様にステップ 2 の方法を繰り返してインストールします。
ご注意：図は参考用であり、お買い上げのマザーボードと同一であるとは限りません。
ツメ
切り欠き
40 ピン 52 ピン
ご注意：青いスロットにご注意
ください。デュアルチャンネル
モードを利用するには、
を
DIMM A1
に、または
にインストールします。デ
B2
ュアルチャンネルに異なる速
度の
ないでください。
メモ
: DIMM
で差されると、
DIMM
固定されます。
および
DIMM A2と DIMM
DIMM
をインストールし
がスロット底部ま
DIMM
スロットのツメが起きて
1 番ピン
RAM
DIMM B1
固定用の
35
Page 36
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
化
デデュュアアルルチチャャンンネネルル機機能能のの最最大大化
デュアルチャンネル機能を最大限生かすには、DIMM は下記の条件を満たす必要があります。
各チャンネルでマッチした DIMM 仕様
● 同一メモリモジュール容量 (128MB, 256MB, 512MB, 等) ● 同一 DRAM メモリチップ容量 (128Mb, 256Mb, 512Mb)
● 同一 DRAM バス幅 (x8 または x16) ● メモリ実装面が同じ片面または両面
チャンネル A およびチャンネル B メモリチャンネルでのマッチした仕様
● 対称メモリスロットへの搭載 (スロット 0 またはスロット 1)
メモ: メモリインタフェースの速度は搭載メモリのうち遅い方になります。
下表には DIMM のうち同一構成およびモジュール容量で、バス幅・容量およびバンク数のいずれかまたは双方が異なるものが示されて
います。これら DIMM 混在の際、システムはシングルモードで動作します。
同一ではない
128MB DIMM
同一ではない
256MB DIMM
構成 デンシティ
16Mx64 128MB 16Mx8 *8 pcs 128MB 1
16Mx64 128MB 16Mx16 *4 pcs 256MB 1
32Mx64 256MB 16Mx8 *16 pcs 128MB 2
32Mx64 256MB 32Mx8 *8 pcs 256MB 1
異種バス幅 同一容量 同一モジュール容量 同一構成
コンポジション テクノロジ
同一DRAMバンク数
エクスターナル
同一モジュール容量 同一構成
同一バス幅
36
異種容量
異種DRAMバンク数
Page 37
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
X
AATTX
当マザーボードには 20 ピンおよび 4 ピンのフレームレッドに色分けされた AT X 電源コネクタが装備されています。差し込む際は向き
にご注意ください。20 ピン AT X 電源コネクタより先に 4 ピン 12V ATX コネクタを接続すること、および Pentium 4 システム専用の電
源装置のご使用を強くお勧めします。
AAC
従来の ATX システムでは AC 電源が切断された場合、電源オフ状態からの再開となります。この設計では、無停電電源を使用しないネ
ットワークサーバーやワークステーションにとって常に電源オン状態を維持することが要求され、不都合です。この問題を解決するた
め、当マザーボードには電源自動リカバリー機能が装備されています。
電電源源ココネネククタ
C
電電源源自自動動リリカカババリリー
タ
ー
37
Page 38
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
E
IIDDE
おおよよびびフフロロッッピピーー装装置置ココネネククタ
34 ピンフロッピーケーブルおよび 40 ピン IDE ケーブルをフロッピーコネクタ FDC および IDE コネクタに接続します。IDE 1 コネクタ
はネイビーブルー、IDE 3 コネクタはライトイエロー、IDE 2 コネクタおよび FDC コネクタは黒に色分けされています。1 番ピンの向
きにご注意ください。間違えるとシステムに支障を来たす恐れがあります。
タ
1 番ピン
1 番ピン
ATA 66/100/133
IDE コネクタ
FDC コネクタ
IDE 1
IDE 2
IDE 3
38
Page 39
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
IDE1 はプライマリチャネル、IDE2 はセカンダリチャネルとも呼ばれます。各チャネルは 2 個の IDE デバイスが接続できるので、合計
4 個のデバイスが使用可能です。これらを協調させるには、各チャネル上の 2 個のデバイスをマスタおよびスレーブモードに指定する
必要があります。ハードディスクまたは CDROM のいずれでも接続可能です。モードがマスタかスレーブかは IDE デバイスのジャンパ
ー設定に依存しますから、接続するハードディスクまたは CDROM のマニュアルをご覧ください。
ヒント
:
1.
信号の品質確保のため、一番離れた側の端子をマスタとし、提案された順序に
したがって新たにデバイスをインストールしてください。上図をご参考くださ
い。
2. Ultra DMA 66/100
専用
66/100
ハードディスクの機能を最大限引き出すには、
80-芯線IDE
ケーブルが必要です。
警告
: IDE
ケーブルの規格は最大
がこれを超えないようご注意ください。
Ultra DMA
46cm (18
インチ)です。ご使用のケーブルの長さ
39
Page 40
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
AATTAA11333
当マザーボードはATA66 , ATA100およびATA133 IDE 機器をサポートしています。下表には IDE PIO 転送速度および DMA モードが列記
されています。IDE バスは 16 ビットで、各転送が 2 バイト単位で行われることを意味します。ハードディスクドライブ業界が、より高
速で大容量のドライブをたえず製造しているので、現行の Ultra ATA/100 インタフェースがドライブとホストコンピュータ間でのボト
ルネックとなっています。この問題解決のためドライブ業界は新たに Ultra ATA-133 インタフェース技術を導入しました。従来の
ATA/ 100 に比べ、ATA/133 はインタフェース速度が 33 パーセント改善され、133MB/s のデータ転送速度を実現します。ATA/1 33 の性
能は、より大容量と高速データ転送を必要とするコンピューティング作業を行う Window XP などの新しいオペレーティングシステムに
最適です。
この新しい技術を活用して最良のパフォーマンスを得るには、当システムに ATA/133 テクノロジー採用のハードディスクドライブをご
使用になることをお勧めします。これで当マザーボードに対する速度面での要求も満足できます。
モード クロック周期 クロックカウント サイクル時間 データ転送速度
PIO mode 0 30ns 20 600ns
PIO mode 1 30ns 13 383ns
PIO mode 2 30ns 8 240ns
PIO mode 3 30ns 6 180ns
PIO mode 4 30ns 4 120ns
DMA mode 0 30ns 16 480ns
DMA mode 1 30ns 5 150ns
DMA mode 2 30ns 4 120ns
ATA 66 30ns 2 60ns
ATA 100 20ns 2 40ns
ATA 133 15ns 2 30ns (1/30ns) x 2バイトx2= 133MB/s
3
ををササポポーート
ト
(1/600ns) x 2バイト= 3.3MB/s
(1/383ns) x 2バイト= 5.2MB/s
(1/240ns) x 2バイト= 8.3MB/s
(1/180ns) x 2バイト= 11.1MB/s
(1/120ns) x 2バイト= 16.6MB/s
(1/480ns) x 2バイト= 4.16MB/s
(1/150ns) x 2バイト= 13.3MB/s
(1/120ns) x 2バイト= 16.6MB/s
(1/60ns) x 2バイトx2 = 66MB/s
(1/40ns) x 2バイトx2 =100MB/s
40
Page 41
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
SSeerriiaall AATTA
従来のパラレル ATA 規格は 1980 年代に導入されたプロトコルで、PC の記憶装置用に 3 Mbytes/秒の速度でアクセスする規格です。一
方、最新世代のインタフェース規格 Ultra ATA-133 では、バーストデータ転送速度は 133 Mbytes/秒に達します。ATA はその輝かしい記
録を持っているものの、その仕様は今や古いもので、5V 信号、ピン数の多さ、ケーブルの取り回しの困難など開発側にとって多くの問
題をもたらしています。
Serial ATA 規格はこれらの設計面での制約を克服すると共に、PC プラットホームに必要とされる記憶装置インタフェースの速度の増大
にも対応できるものとして設計されました。Serial ATA はパラレル ATA と既存のオペレーティングシステムおよびドライバとの互換性
を保ちつつこれから何年もの発展への余裕を残すものとなっています。電圧およびピン数は抑えられ、ケーブルも場所を取らず取り回
しが容易です。
A
ををササポポーート
メモ
: AX45F-4D Max
AX45F-4D / AX45F-4DL / AX45F-4DNは2
ト
のみが4個の
SATA
ポート 1
SATA
ポートを装備しています。
個の
SATA
ポートです。
SATA
ポート 2
SATA
ポート 3
SATA
ポート 4
41
Page 42
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
SSeerriiaall AATTA
Serial ATA ディスク接続には 7 ピンシリアルケーブルが必要です。Serial ATA ケーブルの両端をマザーボードとディスクの Serial ATA
ヘッダに接続します。従来のディスクと同様、電源ケーブルも接続する必要があります。ここでジャンパー設定は不要であることにご
注意ください。ディスクをマスタやスレーブにジャンパー設定する必要はありません。Serial ATA ハードディスクを Serial ATA ポート
にインストールする際は、ポート 0(SATA 1)にインストールされたディスクが自動的に起動用ディスクに設定されます。ホットプラグ機
能はサポートされていない点にご注意ください。
ご注意: この写真は一例であり、お買い上げのマザーボードとは異なる場合があります。
A
デディィススククのの接接続
続
項目
転送速度
電圧
ピン数
ケーブル長制限 18 インチ(45.72cm) 1メートル(100cm)
ケーブル 幅広型 細型
通気性 不良 良好
ピアトゥーピア 不可 可
パラレル
Parallel ATA Serial ATA
100/133 MB/Sec 150/300/600 MB/Sec
5V 250mV
40 7
ATA
および
Serial ATA
の比較
42
Page 43
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
節
ハハーードドデディィススククのの調調節
従来のパラレル IDE 3 組に加え、当マザーボードでは最新の Serial ATA ハードディスクがサポートされています。新たにインストール
された Serial ATA ハードディスクがオペレーティングシステムから検知されない場合は、問題の多くは BIOS 設定にあります。BIOS を
設定することで正常に動作できるようになります。
ハードディスクを正しくインストールした後、直接 BIOS 設定画面から調節を行います。ここから“Integrated Peripherals Æ SiS OnChip
PCI Device Æ Serial ATA Controller” とだどり、SATA インタフェースのモードを設定します。設定に変更がない場合はデフォルト値が
有効となります。
43
Page 44
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
RRAAIIDD 0
SiS964 チップセットがオンボードで装備されているので、当マザーボードでは低コストで高性能のストライピング(RAID 0)およびミラ
ーリング(RAID 1)ソリューションが可能です。ストライピングでは同一設定のドライブが同時に読み書きを行うことでパフォーマンス
向上を実現します。ミラーリングではファイルのバックアップと同時に負荷の均一化およびエレべ－タシーキングにより読み取り性能
を向上します。RAID 0 や RAID 1 を利用するには、SATA ハードディスクを SATA ヘッダ 1 および 2 に接続します。サポートするモー
ドの指定は SiS RAID BIOS 設定ユーティリティから行います。
0
び
おおよよび
RRAAIIDD 1
1
ををササポポーート
ト
44
Page 45
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
タ
フフロロンントトパパネネルルココネネククタ
1 番ピン
IDE LED
SPEAKER
フロントパネルコネクタは機能に応じて異なる色分けとなっています。電源 LED、ス
ピーカー、電源、リセットスイッチのコネクタをそれぞれ対応するピンに差します。
BIOS セットアップで“Suspend Mode” の項目をオンにした場合は、ACPI および電源
の LED がサスペンドモード中に点滅します。
お持ちの ATX の筐体で電源スイッチのケーブルを確認します。これは前部パネルから
出ている 2-ピンメスコネクタです。このコネクタを SPWR と記号の付いたソフトウェ
ア電源スイッチコネクタに接続します。
サスペンドのタイプ
パワーオンサスペンド(S1) またはサスペンドトゥ
ーRAM (S3)
ハードディスクサスペンド(S4) LED は消灯
1
Power Switch
ACPI & Power LED
RESET
IDE LED
IDE LED
SPEAKER
1
NC
NC
+5V
+5V
+5V
GND
NC
毎秒点滅
SPWR
GND
ACPILEDGND
ACPILED+
NC
NC
GND
RESET
GND
ACPI LED
45
Page 46
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
AAGGPP (
AX45F-4D シリーズにはマザーボード上に最新の AGP 規格であるAGP 8X スロット 1 個が搭載され、スカイブルーに色分けされていま
す。AGP 8x は基本的に AGP 66-MHz クロック作動のバスを要し、バンド幅は 2.1Gbytes/s です。これで 3D グラフィックス性能が大幅
に向上します。AGP はメモリへの読み書きのみをサポートし、1 組のマスタ/スレーブのみを対象にします。AGP は 66MHz クロックの
立ち上がりと下降部の双方を利用し、2X AGP の場合は転送速度は 66MHz x 4bytes x 2 = 528MB/s、AGP 4x モードでは 66MHz x 4bytes
x 4 = 1056MB/s です。現在転送速度は 66MHz x 4bytes x 8 = 2112MB/s に達します。AGP 電圧は BIOS から 1.5V から 1.6V の範囲で調
節可能です。
(
アアククセセララレレーーテテッッドドググララフフィィッッククポポーート
警告
: SATA
ている場合は
電圧・クロックの調節は行
わないでください。これは、
AGP/PCI
の調節により、
100MHz
ステムが不安定になるため
です。
装置を接続し
AGP/PCI
の電圧・クロック
SATA
を保持できず、シ
の
が
ト
X
)) 88X
拡拡張張ススロロッット
警告
: 3.3V AGP
勧めできません。これは
ップセット対応ではないからです。
カードのインストールはお
SiS 655FX / 964
ト
チ
46
Page 47
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
P
AAGGP
AOpen の傑出した研究開発力による特別設計の回路により、当マザーボードには AGP カードの過剰電圧によるマザーボード損傷を防
止する新たな機能が備わっています。AGP 保護機能導入により、マザーボードは AGP カード電圧を自動検知し、チップセットの焼損
を防止します。ここで注意すべきことは、SiS655FX/964 チップセットでサポートされていない 3.3V の AGP カードをインストールす
ると、マザーボード上の AGP LED が点灯して電圧過剰を知らせます。以後の対応についてはお持ちの AGP カードのベンダーにお問い
合わせください。
保保護護機機能能おおよよび
び
AAGGPP LLEEDD
AGP LED
警告
: 3.3V AGP
プセットでサポートされていないのでインス
トールは全くお勧めできません。インストール
した場合
警告します。
AGP LED
カードは
SiS655FX/964
が点灯して故障の可能性を
チッ
47
Page 48
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
HHeerrccuulleess PPCCI
属しており、必要な電力を独自供給することで従来の PCI スロットの「負荷の問題」をほぼ解決しています。さらに周辺のトレースは
その厚みを考慮しスロットへの電源供給を確保し、オンボードの他の PCI スロットに比べ信号はより信頼性の高いものとなっています。
SCSI や RAID カード等の電力が必要となる PCI カードを使用してマシンを構築する際、オンボード PCI スロットが全部使用されてい
るような負荷の大きい場合でも、当スロットにインストールされたカードには影響しません。Hercules PCI は最高の性能および安定性
をお約束します。
最後にもう一点。お持ちのコンピュータに通常の SPS (スイッチング電源装置）が装備されている場合、Hercules PCI スロットで優れ
た互換性および信頼性を実現します。
I
ススロロッット
ト
オンボードの他の PCI スロットと容易に判別できるよう特にブルーに色分けされた
Hercules PCI スロットは、ユニークで便利な機能が備わっています。
ヘラクレスのように独自の特性を持つこのスロットには特別に 3.3 ボルト電源回路が付
独立した 3.3 ボルト
電源回路
Hercules PCI スロット
48
Page 49
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
A
IIrrDDA
IrDA コネクタはワイヤレス赤外線モジュールの設定後、Laplink や Windows95 のケーブル接続等のアプリケーションソフトウェアと併
用することで、ユーザーのラップトップ、ノートブック、PDA デバイス、プリンタ間でのデータ通信をサポートします。このコネクタ
は HPSIR (115.2Kbps, 2m 以内)および ASK-IR (56Kbps)をサポートします。
IrDA コネクタに赤外線モジュールを接続し、BIOS セットアップの UART Mode で正しく設定します。IrDA コネクタを差す際は方向に
ご注意ください。
ココネネククタ
タ
1 番ピン
NC
+5V
IR_TX
1
KEY
GND
IR_RX
IrDA コネクタ
49
Page 50
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
オオンンボボーードドで
オンボードのギガビット LAN コントローラ(AX45F-4D Max および AX45F-4DL)または Realtek 10/100Mbps LAN コントローラ
(AX45F-4DN) により、当マザーボードでは 10/100/1000 Mbps (AX45F-4DN では 10/100 Mbps) イーサネットがオフィスやホームユー
スで利用可能です。AX45F-4D マザーボードではオンボード LAN はサポートされていません。イーサネット用 RJ45 コネクタは USB
コネクタ上部に位置します。右側の LED はリンクモード表示で、ネットワークにリンクしているとオレンジに点滅します。左側の LED
は接続速度モードで、100Mbps LAN 接続中はグリーンに点灯します。(10Mbps 接続では点灯しません)。一方ギガビット LAN 接続では
オレンジに点灯します。この機能のオンオフは BIOS から簡単に設定できます。
で
N
LLAAN
ををササポポーート
ト
((AAXX4455--44DDLL,, AAXX4455--44DDN
接続速度 (左)
グリーン 100Mbps
Orange ギガビットモード
N
び
おおよよび
AAXX4455FF--44DD MMaaxx))
リンク (右)
オレンジ
50
Page 51
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
+5V
KEY
0
ポポーートトををササポポーート
1
+5V
SBD7SBD7+
GND
NC
1 番ピン
メモ
: USB装置(
環境で使用するには、装置に付属のドライバをイ
ンストールする必要があります。
UUSSBB 22..0
当マザーボードには 8 個のUSB 2.0 ポートを装備し、マウス、キーボード、モデム、プリンタなどの USB 機器が接続できます。オンボ
ード上には 2 個の USB ヘッダがあり、2 台の USB 装置が接続でき、他のポートは後部パネルにあります。適切なケーブルにより、後
部パネルから USB 装置へ、またはフロント USB コネクタからケースのフロントパネルに接続できます。
従来の USB 1.0/1.1 が 12Mbps の転送速度であるのに対し、USB 2.0 は従来の 40 倍もの最大 480Mbps のデータ転送速度が特長です。
速度の改善に加えて、USB 2.0 は USB 1.0/1.1 対応ソフトウェアおよび周辺機器もサポートしており、ユーザーの皆様にとってより手
応えのある機能および互換性を提供します。当マザーボード上の 8 個のポートは全部 USB 2.0 機能をサポートしています。
SBD6-
SBD6+
GND
USB 2.0 コネクタ
ト
1 番ピン
例：キーボード、マウス等)を
DOS
51
Page 52
A
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ル
カカララーーココーードド準準拠拠後後部部パパネネル
オンボードの I/O デバイスは PS/2 キーボード、PS/2 マウス、RJ-45 LAN コネクタ、COM1 と COM2 ポート、プリンタ、USB、AC’97
サウンドおよびゲームポートです。下図はケースの後部パネルから見た状態です。
PS/2 マウス
コネクタ
USB Ports
SPP/EPP/ECP
パラレルポート
RJ-45 LAN コネクタ
(AX45F-4DL, AX45F-4DN
X45F-4D Max 用)
および
ライン入力
スピーカー出力
PS/2 キーボード
コネクタ
PS/2 キーボード: PS/2 プラグ使用の標準キーボード用
PS/2 マウス: PS/2 プラグ使用の PC-マウス用
USB ポート: USB 機器の接続用
パラレルポート: SPP/ECP/EPP プリンタ接続用
COM1 ポート: ポインティングデバイス、モデム、その他のシリアル装置接続用
COM2 ポート: ポインティングデバイス、モデム、その他のシリアル装置接続用
RJ-45 LAN コネクタ ホームまたはオフィスでのイーサネット接続用
スピーカー出力: 外部スピーカー、イヤホン、アンプへ
ライン入力: CD/テーププレーヤー等からの信号源から
マイク入力: マイクロホンから
COM 1 ポート
COM 2 ポート
USB ポート
マイク入力
52
Page 53
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
SS//PPDDIIFF((SSoonnyy//PPhhiilliipps
S/PDIF (Sony/Philips デジタルインタフェース)は最新のオーディオ転送ファイル形式で、アナログに取って代わるデジタルオーディオ
を光ファイバー経由で楽しめます。図示されているように通常 S/PDIF 出力は 2 つあり、一方は大部分の消費型オーディオ製品に対応
する RCA コネクタ、他方はより高品質のオーディオに対応する光コネクタです。特定のオーディオケーブルにより、S/PDIF コネクタ
から S/PDIF デジタル出力を有する S/PDIF モジュールに接続します。ただし、当機能を最大限生かすには S/PDIF デジタル入力に S/PDIF
対応のスピーカーを接続する必要があります。
S/PDIF 出力
S/PDIF 入力
S/PDIF 出力
S/PDIF 入力
(光信号)
S/PDIF モジュール
(別売オプション)
s
デデジジタタルルイインンタタフフェェーース
S/PDIF ケーブル
1
5
1 番ピン
S/PDIF コネクタ
+5V
NC
SPDIFOUT
GND
SPDIFIN
ス
)
)
ココネネククタ
タ
53
Page 54
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
能
高高性性能
このマザーボードは高性能 5.1 チャンネルオーディオ機能をサポートする ALC CODEC を装備し、新たなオーディオ体験へご案内しま
す。ALC CODEC の画期的な設計により、特別な外部モジュールなしで標準のラインジャックをサラウンド出力用に接続できます。こ
の機能を利用するにはボーナスパック CD 内のオーディオドライバおよび 5.1 チャンネル対応のオーディオユーティリティをインスト
ールする必要があります。下図は 5.1 チャンネルサウンドトラック使用時の標準的なスピーカー配置を示しています。フロントスピー
カー端子は緑の“スピーカー出力”ポートに、リアスピーカー端子は青の“ライン入力”ポートに、センターおよびサブウーファースピーカ
ー端子は赤い“MIC 入力”ポートに接続してください。
1
55..1
チチャャンンネネルルオオーーデディィオオ機機能
フロント左
リア左
(青)
(緑)
能
センター
(赤)
サブウー
ファー(赤)
フロント右
(緑)
リア右
(青)
54
Page 55
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
タ
1 番ピン
フフロロンントトオオーーデディィオオココネネククタ
筐体のフロントパネルにオーディオポートが設定されている場合、オンボードオーディオからこのコネクタを通してフロントパネルに
接続できます。なお、ケーブルを接続する前にフロントパネルオーディオコネクタからジャンパーキャップを外してください。フロン
トパネルにオーディオポートがない場合は黄色いキャップを外さないでください。
AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
AUD_FPOUT_L
1
AUD_GND
AUD_VCC
AUD_RET_R
NC
フロントオーディオコネクタ
KEY
AUD_RET_L
フロントオーディオコネクタ
メモ: ケーブルを接続する際には、フロントパネルオーディオコネクタからジャン
パーキャップを外してください。筐体のフロントパネルにオーディオポートがない
場合は黄色いジャンパーキャップを外さないでください。
55
Page 56
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ト
ゲゲーームムポポーートトブブララケケッットトををササポポーート
当マザーボードにはゲームポート(ジョイスティック-MIDI)が用意され、MIDI 装置やジョイスティックが接続できます。この機能を利用
するにはジョイスティックモジュールをお買い求めの上、ケーブルでマザーボードのポートに接続する必要があります。
ジョイスティックモジュール
(別売オプション)
1 番ピン
ゲームポートコネクタ
1
+5V
JAB1
JACX
GND
GND
JACY
JAB2
+5V
+5V
JBB1
JBCX
MIDI_TXD
JBCY
JBB2
MIDI_RXD
KEY
56
Page 57
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
D
CCD
オオーーデディィオオココネネククタ
このコネクタは CDROM または DVD ドライブからの CD オーディオケーブルをオンボードサウンドに接続するのに使用します。
R
GND
GND
L
CD-IN コネクタ
タ
ご注意: 最新の
オーディオ
Open Jukebox
が、
るので、オーディオケーブルはマザーボードの
コネクタに接続する必要があります。
Windows
”
をサポートしているバージョンがあります
には
プレーヤーは
IDE
バス経由の“デジタル
BIOS
の制御を受けてい
CD
入力
57
Page 58
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
X
AAUUX
このコネクタは MPEG カードからの MPEG オーディオケーブルをオンボードサウンドに接続するのに使用します。
入入力力ココネネククタ
タ
R
GND
GND
L
AUX-IN コネクタ
58
Page 59
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
タ
ケケーースス開開放放セセンンササココネネククタ
“CASE OPEN”ヘッダーはケース開放センサ機能を提供します。この機能を利用するにはシステム BIOS で設定をオンにし、このヘッダ
ーをケース内に設置したセンサに接続する必要があります。この場合、センサが光やケース開放を検知するとシステムはビープ音で知
らせます。ただし、この便利な機能は新型のケースを対象としており、センサの購入・設置が必要となる場合があります。
1 番ピン
センサコネクタ
ケース開放
1
GND
Sensor
59
Page 60
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
SSTTBBYY LLEED
STBY LED は、ユーザーにより親切にシステム情報を知らせることを目的とした AOpen 社の設計によるものです。STBY LED はマザ
ーボードに電力が供給されているときに点灯します。これは電源オン・オフ、スタンバイモードおよびサスペンドトゥーRAM モード中
での RAM 電力状態など、システム電力状態をチェックするのに便利な機能です。
D
STBY LED
（（ススタタンンババイ
イ
D
LLEED
）
）
警告
: STBY LED
モジュールまたは他のデバイスをイ
DIMM
ンストール・取り外ししないでください。
が点灯している際には
60
Page 61
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ク
ノノーーススブブリリッッジジ上上ののフファァンンシシンンク
より良い放熱効果でチップセット動作を安定させるよう、ノースブリッジ上にファンシンクを配置しました。ノースブリッジ上のファ
ンシンクを確認の上、コネクタをマザーボードの SYSFAN1 と記されたヘッダに接続してください。
61
Page 62
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
低
低
高周波数動作中の低 ESR(低等価直列抵抗付き)コンデンサの性質は CPU パワーの安定性の鍵を握ります。これらのコンデンサの設置場
所は 1 つのノウハウであり、経験と精密な計算が要求されます。
加えて、当マザーボードには通常の容量(1000 や 1500μF)を上回る 3300μF コンデンサが使用され、より安定した CPU パワーを提供
します。
R
EESSR
ココンンデデンンサ
サ
62
Page 63
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
2
JJPP2
ススピピーーカカーー出出力力設設定定ジジャャンンパパーー（
当マザーボードには、ブザーおよびスピーカーからの音声をオフにできる親切な機能も備わっています。オペレーティングシステムで
エラーが発生した場合でも Dr.ボイス II の音声による通知をオフにできます。また JP2 で音声の出力先をブザーまたはスピーカーに設
定することもできます。
1 番ピン
1
ブザー
(デフォルト)
1
スピーカー
（
AAXX4455FF--44DD MMaax
x
ののみみ）
）
63
Page 64
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
4
JJPP114
CMOS をクリアすると、システムをデフォルト設定値に戻せます。以下の方法で CMOS をクリアします。
1. システムをオフにし、AC コードを抜きます。
2. コネクタ PWR2 から AT X 電源ケーブルを外します。
3. JP14 の位置を確認し、2-3 番ピンを数秒間ショートさせます。
4. JP14 を通常動作時の 1-2 ピン接続に戻します。
5. ATX 電源ケーブルをコネクタ PWR2 に差します。
る
にによよる
CCMMOOS
S
デデーータタののククリリア
ア
1
正常動作時
(デフォル
1 番ピン
1
CMOS
クリア時
ヒント
: CMOS
1.
オーバークロック時の起動失敗
2.
パスワードを忘れた
トラブルシューティング
3.
クリアはどんな時に必要
…
…
…
?
64
Page 65
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
JJPP1155//JJPP1166 DDrr.
Dr. ボイス II は当マザーボードのすばらしい機能で、オペレーティングシステムで生じた問題を識別します。この機能は、CPU、メモ
リモジュール、VGA、PCI アドオンカード、FDD、HDD、キーボード等、コンポーネントやインストールのどの部分に問題があるかを
“音声通知”します。Dr. ボイス II では英語、ドイツ語、日本語、中国語の 4 つの言語バージョンが指定可能です。言語指定は JP15 およ
び JP16 で行います。さらに、JP2 をセットすることでブザーかスピーカーからの音声を設定できます。
1 番ピン
JP16
JP15
英語
(デフォルト)
.
日本語 中国語
ス
ボボイイス
JP2 1 番ピン
JP16 1 番ピン
JP15 1 番ピン
I
III
言言語語設設定定ジジャャンンパパーー（
Dr. ボイス 言語設定
ジャンパー
ドイツ語
（
AAXX4455FF--44DD MMaax
x
ののみみ）
）
65
Page 66
(
)
(
)
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
JJPP2244 // JJPP2255 BBIIOOS
ダイハード BIOS と同様、壊れた BIOS 1 を回復する手順は従来どおりです。最初のステップは JP24 を 2-3 番ピン接続にして BIOS 2
からシステム起動させます。それから JP24 を 1-2 番ピン接続にもどし、AOpen ウェブサイトにアクセスしてご使用のマザーボードに
合った BIOS バージョンを見つけてダウンロードします。BIOS 1 のフラッシュ（更新）には 2 つの方法があります。1 つは Window 環
境での EZWinflash の使用、他方は DOS 環境での方法です。Window 環境での方法は簡単で、BIOS バージョンのダウンロード後、
EZWinflash を利用して導入します。BIOS を DOS システム上でフラッシュするには、BIOS バージョンをウェブサイトからダウンロー
ド後、DOS 環境で実行します。ウェブサイトからダウンロード可能な BIOS は 2 種類あります。ダイハード BIOS II はデータ保存機能
面で拡張されています。読取専用の ROM としてのみならず、ダイハード BIOS II では第 2 ROM をより多くの空間を持つ読み書き可能
な ROM として利用できます。それには、当社ウェブサイト(http://download.aopen.com.tw/downloads
たは VividBIOS 用のスキンをダウンロードし、JP25 を 2-3 番ピン接続 (保護機能なし)にして適用します。
メモ
: JukeBox
JukeBox FM
VividBIOS
は
キン使用のため
JP25を2-3
接続にした場合、
2 BIOS
第
起動はできない点
にご注意くださ
い。
、
また
のス
番ピン
からの
S
レレススキキュューージジャャンンパパーー（
（
AAXX4455FF--44DD MMaax
1 番ピン
1 番ピン
x
) より JukeBox、JukeBox FM ま
JP 24
JP 25
）
ののみみ）
BIOS1 より起動
デフォルト
BIOS2 を保護
デフォルト
1
1
1
BIOS2 より
起動
1
BIOS2 の
保護なし
66
Page 67
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
8
JJPP228
当マザーボードには PS2 キーボードやマウスの動きでシステムがサスペンド状態からレジュームするキーボード/マウスウェイクアッ
プ機能が備わっています。この機能のオン･オフには JP28 を使用します。工場デフォルト設定は“オフ”(1-2 番ピン)ですが、ジャンパー
位置を 2-3 番ピンにすることでこの機能がオンになります。
キキーーボボーード
ド
/
/
ママウウススウウェェイイククアアッッププ設設定定ジジャャンンパパー
1
オン
(デフォルト)
オフ
ー
1 番ピン
1
67
Page 68
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ノノイイズズがが消消ええた
一方、同時にユーザーの皆さんがこれらファンのノイズに悩まされることも事実です。実際には多くの場合設置されたファンを最高速
で動作させることは不要です。反対に当社はファンの速度を的確に調整する方法を開発し、ノイズ低減のみならずシステム消費電力を
た
!!!! -------- SSiilleennttTTeekk
CPU クロックが飛躍的に上昇するにつれ、システム温度が高温になることが避けられなくなって
います。そこでデリケートなシステムを守るためにマシン冷却効果を高めるよう、ファンを増設す
る努力が払われています。
最低限に抑えて、エネルギー資源の浪費を防
いでいます。
この度 AOpen マザーボードは新たなトータ
ルソリューションである SilentTek によりお持
ちのシステムに静寂性を実現しました。ハー
ドウェア回路、BIOS および Windows ユーテ
ィリティを併用することで、SilentTek は“ハー
ドウェアステータスモニタ”、 “過熱アラーム”
および“ファン速度制御”の各機能をユーザー
フレンドリーなインタフェースと共に提供し、
ノイズ軽減、システムパフォーマンスおよび
安定性を見事に調和させています。
68
Page 69
表示
されます
。
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
この最初の図は電圧状態表示ページです。ここで全ての電圧
状態表示およびアラーム通知用の範囲設定が行えます。
ご使用のシステム電圧がこ
のバー表示によって確認で
きます。
“温度/ファン/ケース”ページでは、現在の CPU およびケース
内部温度、さらにファンが正常動作しているかの確認ができ
ここでは当然使用ファンの最低
範囲設定を行えますが、ファンが
規定速度よりも遅く回転してい
る場合は SilentTek から警告メッ
セージがポップアップ表示され
ます。
ご使用の CPU およびシステム
温度を最大限にデフォルト設定
もできますが、温度がこの範囲
を超える場合は SilentTek から
警告メッセージがポップアップ
69
Page 70
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
続くページが当ユーティリティの最重要な部分で、ページ内のオプションから特定のファンに対する回転速度を設定できます。設定内
容は以下のとおりです。
CD-ROM 回転速度制御：: CD-ROM 回転速度制御を有効にすると、
ご使用の CD-ROM ドライブの回転数を調節できます。速度を高速
に設定すると、最高速度で動作し、低速に設定すると基本的な速
度で動作します。
1. スマートファン制御：これが SilentTek ユーティリティの
デフォルト設定で、どのケースにも使用可能な一番設定
しやすい機能です。これは AOpen により開発されたアル
ゴリズムでファン速度を CPU および周囲温度の状況に
より自動調節するものです。使いやすくトラブルのない
機能がユーザー皆様のものとなります。
2. 固定ファン制御: この設定では、インストールされた各
ファンに対する特定の速度が指定できます。
3. マルチレベル制御: これはファン回転速度から温度設定
の詳細に到るまで自由にユーザー設定できる機能です。
これが一番便利だとお考えになるユーザーの方々も多い
でしょう。
4. AOpen 推奨設定: これは AOpen 製ケースに最適な設計
です。ラボでの一連のテストにより実際に使用されるシ
ナリオに従って各 CPU 動作状態と温度範囲での静音化
を伴う最適ファン速度を割り出しました。CPU が全負荷
状態でないときにはたいていの場合ファンは停止しま
す。
メモ: 市場には何百ものブランドのファンがあるので、回転
速度を設定した際にある程度の誤差が生じる可能性があり
ます。これは基準判断内のものであり、ご使用のシステム
に支障をきたすことはありません。
70
Page 71
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
EEzzCClloocckk
お持ちのマザーボードのクロック設定が Windows 環境で行えて、システムを自由に操作できればいいなとお考えになったことはありま
せんか?クロックとレシオの設定がシステム性能に大きく影響することは周知の事実ですが、パラメータ設定は経験がないと容易ではあ
りません。従来のマザーボードでは、BIOS 画面からクロック設定を行い、システムの再起動を何度も繰り返す必要がありました。でも、
これからは面倒な作業に悩まされずに済みます。
斬新でユーザーフレンドリーな EzClock は AOpen が ユーザー皆様のため開発したもので、重要なパラメー タをお好みに設定できます。このフレキシブルな EzClock により、CPU, VGA, PCI およびメモリのクロ ックや電圧が Windows 環境下で BIOS 設定ページと 同じ感覚で行えます。さらに優れた点は設定はリアル タイム表示されます。この便利な EzClock により、シ ステム性能を微調整している際にも詳細な必要情報 が示され、システムの現状が良く把握できます。では 当機能がユーティリティ、BIOS および POST でどの ように動作するか見てみましょう。
71
Page 72
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
EzClock ユーティリティでの設定方法
EzClock ユーティリティでは、CPU フロントサイドバス(FSB)、VGA, AGP, PCI,DRAM の電圧とクロックが調節可能です。さらに CPU
電圧、温度、CPU ファン回転速度などの CPU 関連情報も表示されます。
CPU カラーバー:
カラーバーが点灯
し、変化に伴って
色表示します。デ
フォルトではグリ
ーンです。
パネル右部分は VGA, AGP, PCI およびメモリ設定です。これらの電圧およ
びクロックの設定には、必要とする項目を“-“や“+”で調節します。 カラー
表示は現在の状況を表示します。設定値が大きくなるにつれ、カラーは右
側の赤に近くなります。これら設定を完了したら、右上の“Apply”ボタンを
押すと設定が CMOS に保存されます。
VGA, AGP, PCI, DRAM 電圧/クロックエリア:
“_”と“+”ボタンにより、オンボードの VGA, AGP,
PCI および DRAM の電圧/クロックを調節します。
左の丸い部分には CPU レシオ、FSB およびクロック情報が表示され
ます。工場デフォルト設定では、丸の上下はグリーンになりますが、
CPU 設定を変更するとそれに伴って変化します。
CPU レシオ、FSB およびクロック表示エリア:
ここに希望する CPU FSB 数値を入力します。
72
コントロールボタン:
“_”ボタンでユーティ
リティの最小化、 “X”
ボタンで終了します。
“Apply” ボタンを押す
と変更した設定が
CMOS に保存されま
Page 73
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
下部の四角いパネルには、CPU ファン速度、CPU 電圧および CPU 温度が表示されます。左側の 3 個のカラーバーが動作温度によって
点灯します。下図をご参照ください。
CPU カラーバー:
カラーバーが CPU 動作温度
にしたがって点灯します。
CPU ファン、電圧および温度：
CPU ファン回転速度、CPU 電圧およ
び摂氏と華氏での CPU 温度が表示さ
れます。
BIOS での設定方法
EzClock ユーティリティの他に、CPU, PCI およびメモリの
電圧/クロックは BIOS 画面からも設定可能です。“+”, “-“,
“PgUp”および“PgDn”キーで、CPU バス、PCI バスおよび
DRAM のクロックが調節できます。
同じキーで CPU および DDR の電圧設定も可能です。設定
が変わると表示も変化します、 “F10”を押すと、設定が保存
されます。
メモ：
EzClock
項目はマザーボードによって異なります。
お買い上げのマザーボードで使用不可の
機能はグレーで表示されます。
ファンクション
キーの説明
ユーティリティに含まれる
73
Page 74
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
システム起動画面の説明
BIOS からの設定を終えると、システム起動画面に
これら設定値が図のように表示されます。
システムを起動するたびに画面にはデフォルトと現
在設定値が表示されます。最近設定された値はハイ
ライト表示されます。これでシステムの状態の把握、
モニタが容易に行えます。
システムの現在値
当マザーボードのデフ
ォルト設定値
74
ハイライト表示されたマ
ニュアル設定値
Page 75
A
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ジ
ハハイイパパーー・・ススレレッッデディィンンググ・・テテククノノロロジ
ハイパー・スレッディングとは?
ハイパー・スレッディング・テクノロジとは Intel の開発した画期的な設計で、マルチタスクのソフトウェアアプリケーションがその最
小実行単位を各プロセッサに分担処理させてプロセッサの利用効率を向上させることが可能となります。結果として CPU リソース利用
が最大 40%まで改善され、全体的な処理能力向上が実現されます。
ハイパー・スレッディングの動作原理
同時多重スレッドテクノロジ(SMT)、すなわちハイパー・スレッディング・テクノロジとは、1 つのプロセッサ上に実行リソースを共有
する仮想多重プロセッサ構造を構築することにより、ソフトウェアアプリケーションの複数の最小実行可能単位（スレッド）を同時処
プロセッサ
実行リソース
S =
マルチプロセッサ
アーキテクチャ状態（
eax, ebx,
プロセッサ
実行リソース
コントロールレジスタ等)、
xAPIC
プロセッサ
実行リソース
理する技術です。左図はハイパー・ス
レッディング対応プロセッサと従来の
マルチプロセッサの動作を比較したも
のです。左側には実際に 2 つのプロセ
ッサを有するマルチプロセッサシステ
ムが示されています。各プロセッサが
独立した実行リソースおよびアーキテ
クチャ状態にあります。右側には Intel
の ハイパー。スレッディングテクノロ
ジ対応プロセッサが示されています。
ここで同一プロセッサ上に実行リソー
スを共有する二重のアーキテクチャ状
態が存在していることがご覧になれま
す。
75
Page 76
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
マルチプロセッサ対応ソフトウェアから見ると、ハイパースレッディング対応プロセッサはプログラムをそのまま実行できる 2 つの独
立した論理プロセッサとみなされます。また各論理プロセッサは独立した割り込み処理が可能です。1 つ目の論理プロセッサがあるソ
フトウェアのスレッドを処理する間、2 つ目の論理プロセッサは別のソフトウェアのスレッドを同時処理できます。2 つのスレッドは同
一の実行リソースを共有しているので、2 つ目のスレッドは 1 つのスレッドのみではアイドル状態となるはずのリソースを活用できま
す。このように実際のプロセッサ内の実
行リソースの利用効率が向上します。
右図にはハイパースレッディング動作時
に処理時間が短縮される様子が示されて
います。実際には 1 つのプロセッサ上に
存在する 2 つの論理プロセッサにより、
マルチスレッド方式のアプリケーション
は実際のプロセッサ内でのスレッド単位
並行処理によるパフォーマンス向上が実
現できます。ソフトウェアアプリケーシ
ョンはこのプロセッサ並列処理から最大
効率を得るよう最適化を続けることで、
ハイパースレッディングテクノロジは新
たな機能および今日のユーザー各位のよ
り大きなニーズに応える性能向上を提供
します。
時間 （処理サイクル）
スーパー
スカラ方式
マルチプロセス方式
メモ：各ボックスはプロセッサの実行単位を表す
Hyper-
Threading
Hyper-Threading
マルチプロセス方式
による
76
Page 77
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
AAOOCCoonnffiig
ェア情報が容易に把握できます。この強力なユーティリティではまた BIOS およびファームウェアのバージョンも表示され、メンテナ
ンスが容易になっています。
さらに、AOConfig によりユーザーはシステムの詳細情報を*.BMP または*.TXT 形式で保存し、直接 AOpen に送ってテクニカルサポー
トやシステムトラブルの診断を受けることができます。
g
ユユーーテティィリリテティ
ィ
AOpen はユーザーにより親切な PC 環境を提供するよう努めています。この度、皆様に
総合的なシステム検知ユーティリティをお届けします。AOConfig は Windows ベースのユ
ーティリティで、ユーザーフレンドリーなインタフェースによりオペレーティングシステ
ムやマザーボード、CPU、メモリ、PCI デバイス、および IDE デバイスといったハードウ
1. システムページにはマザーボ
ード、オペレーティングシステ
ム、プロセッサ、BIOS バージ
ョンなどの詳細情報が表示さ
2. PCI デバイスページには ご使
用のマザーボードにインスト
ールされている PCI デバイス
全部の情報が表示されます。
77
Page 78
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
3. このページには IDE デバイスの
シリアル番号、製造元、ファー
ムウェアバージョンおよび容量
などの情報が表示されます。
4. このページには、AOpen からの
テクニカルサポート情報が表示
されます。さらに、詳細情報
を.bmp または.txt 形式で保存す
ることも可能です。
メモ：
AOConfig
ーボードにインストールされたオペレーティングシステムでのみ利用可能であることにご注意ください。加えて
AOConfig
は
Windows 98SE/ME, NT4.0/2000,
実行時には他のアプリケーションは全て閉じておいてください。
さらに
Windows XP
で使用可能です。ただし、
AOConfigはAOpen
マザ
78
Page 79
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
紹
RRAAIIDDのの紹
D
は
RRAAIID
データ保存装置メーカーの直面する主な 2 つの挑戦は、ディスク入出力のスループット改善によりコンピュータシステムに必要とされ
る性能に遅れずに付いていくこと、さらにハードディスクトラブルの際にもデータへのアクセシビリティを確保することです。
RAID (Redundant Array of Independent Disks、独立したディスクの冗長化排列)の構想は、1988 年カルフォルニア州立大学バークレイ
校の David A. Patterson, Garth Gibson および Randy H. Katz によって提唱されました。RAID は同一データを複数のハードディスクに
保存することでデータ保存サブシステムの性能を向上させることを目的としています。RAID の利点は、よりよいスループット性能とデ
ータエラーへの耐性のいずれか又は双方を提供する点です。性能向上は物理ハードディスクドライブにおいて作業負荷を分担すること
により実現します。エラー耐性は、あるドライブにエラーが生じた際でもミラー（コピー）されたデータが別のドライブに保存される
冗長性によって実現されます。
RAID はオペレーティングシステムからは単一の論理ハードディスクとみなされます。RAID コントローラが物理および論理アレイ内で
のデータ保存方式およびアクセス方式を制御します。RAID コントローラはオペレーティングシステムからは論理ドライブのみ見えるよ
うにし、ユーザーが複雑なスキームを管理しなくても良いように処理します。
最適な性能を得るにはディスクアレイには同一型式のハードディスクドライブをインストールします。ドライブの一致した性能により
単一ドライブとして機能するアレイの性能が向上します。
ととは
??
介
介
警告
: シリアルATA RA I D 機能はWindows
XP
または Windows .Net 環境で使用可
能です。
79
Page 80
ブロック
ブロック
5
ブロック
3
ブロック
ブロック
8
ブロック
6
ブロック
ブロック
ブロック
8
ブロック
ブロック
6
ブロック
5
ブロック
ブロック
3
ブロック
ブロック
ト
イピ
グ
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
D
RRAAIID
スストトラライイピピンング
使用可能な最速のドライブアレイである RAID レベル 0 はパフォーマンス指向のディスクマッピング方式です。このアレイ内のデータ
はより高速な転送のためストライプ状に個々のディスク上に保存されます。この方式はデータを細分化するもので冗長化は行いません。
これで最高のパフォーマンスが実現しますがエラー耐性はありません。データの読み書きのセクタは複数のドライブにまたがります。
アレイを構成するいずれかのディスクが故障すると、アレイ全体に影響します。パフォーマンスは作業負荷がアレイ要素に均等化され
るので単一のドライブよりも優れます。このアレイ形式はハイパフォーマンスシステム用です。効果的なデータ保存と性能のためには
同一型式のドライブの使用をお勧めします。ディスクアレイのデータ容量は各アレイ要素中の最小データ容量を要素の数で乗じたもの
になります。例えば 40GB と 60GB ドライブ各 1 台では 80GB (40GBx2) のディスクアレイが構成されます。
レレベベルルととは
グ
//
は
ン
ススパパン
??
((RRAAIIDD 00))
1
2
1
ス
4
ラ
ン
7
2
4
7
論理ドライブ
80
物理ディスク
Page 81
ブロック
8
ブロック
ブロック
6
ブロック
5
ブロック
ブロック
3
ブロック
ブロック
ブロック
8
ブロック
ブロック
6
ブロック
5
ブロック
ブロック
3
ブロック
ブロック
ブロック
8
ブロック
ブロック
6
ブロック
5
ブロック
ブロック
3
ブロック
ブロック
リ
グ
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ミミララーーリリンング
RAID レベル 1 では最低 2 台のハードディスクドライブが同一データを同一ブ
ロックにそれぞれ保存します。これは同時に 2 台のディスクに複製されるの
で最も遅い耐障害性方式となります。それでも高信頼性を得るには最もシン
プルな方法です。
ミラーされたドライブのひとつが機械的に故障または反応しない場合、残っ
たドライブが作動しつづけ正しいデータを提供します。ドライブに物理セク
タエラーが生じた場合でもミラードライブが機能しつづけます。
この冗長性のため、アレイの容量は全容量の半分となります。例えば 40GB ド
ライブ 2 台では合計 80GB ですが、アレイとしては 40GB の使用可能容量と
なります。ドライブが異なる容量の場合は大きいほうのドライブに未使用領
域が生じます。RAID 1 では１つのアレイを構成するのに倍のドライブが必要
となるのでコスト高となります。
グ
((RRAAIIDD 11))
1
2
4
7
論理ドライブ
ミラー
ン
1
2
4
7
1
2
4
7
81
物理ディスク
Page 82
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
D
RRAAIID
スストトラライイピピンング
ミミララーーリリンング
レレベベルルごごととの
グ
グ
((RRAAIIDD 11))
//
ススパパン
の
ン
((RRAAIIDD 00))
物理ディスク
40 GB
物理ディスク
40 GB
D
HHDDD
量
容容量
物理ディスク
40 GB
物理ディスク
40 GB
論理ドライブ
80 GB
論理ドライブ
40 GB
82
Page 83
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
4
SSiiSS99664
最新チップセット搭載により、SiS964 は Serial ATA ハードディスク用に RAID 0 機能を提供します。ディスクアレイ構築には以下の手
順に従います。
用
用
SSeerriiaall AATTAA RRAAIIDD ffoorr SSiiSS996644
S
BBIIOOS
ハードディスクを正しくインストールした後、直接 BIOS 設定画面から調節を行います。ここから“Integrated Peripherals Æ OnChip IDE
Device Æ OnChip Serial ATA Mode”とたどり、RAID モードに設定します。最後に変更を保存し、BIOS セットアップ画面を終了させま
す。
の
かかららの
D
RRAAIID
機機能能アアククセセス
ス
83
Page 84
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
D
RRAAIID
ご使用のシステムが確実に Serial ATA RAID ドライブ装置を検知し円滑に動作するように、RAID 設定ユーティリティを起動して幾つか
の設定を行います。BIOS セットアップを終え再起動させると起動途中に[Press CTRL + S to enter RAID Setting Utility] と表示されます。
この 2 つのキーを同時に押します。設定に入ると下図のような画面が表示されます。
設設定定ユユーーテティィリリテティ
ィ
1. Create RAID Mode:
ここではユーザーはストライプサイズ
および RAID のディスクボリュームを
設定します。
2. Delete RAID Mode:
この画面からは指定ボリュームの RAID
が削除可能です。ボリューム削除はボリ
ュームデータを削除し、ディスク要素を
RAID ではない通常ディスクとして使用
できるようにします。
84
Page 85
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
PPhhooeenniixx--AAW
システムパラメータの変更はBIOSセットアップメニューから行います。このメニューによりシステムパラメータを設定し、128 バイト
の CMOS 領域 (通常，RTC チップの中か，またはメインチップセットの中)に保存できます。
マザーボード上のフラッシュ ROM
BIOS はハードディスクドライブや、シリアル・パラレルポートなどの標準的な装置の基本的な入出力機能を下層で管理する肝心なプロ
グラムです。
AX45F-4D シリーズの BIOS 設定の大部分は AOpen の R&D エンジニアリングチームによって最適化されています。しかし、システム
全体に適合するよう、BIOS のデフォルト設定だけでチップセット機能を細部に至るまで調整するのは不可能です。それでこの章の以下
の部分には、セットアップを利用したシステムの設定方法が説明されています。
BIOS セットアップメニューを表示するには、POST (Power-On Self Test：電源投入時の自己診断)
い。
WAARRDD BBIIOOSS
にインストールされている Phoenix-Award BIOS™ は工場規格 BIOS のカスタムバージョンです。
実行中に<Del>キーを押してくださ
メモ
: BIOS
コードはマザーボードの設計の中でも変更
が繰り返される部分なので、このマニュアルで説明され
BIOS
ている
ている
情報は，お持ちのマザーボードに実装され
BIOS
とは多少異なる場合があります。
85
Page 86
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
PPhhooeenniixx--AAwwaarrdd™™ BBIIOOS
一般には、選択する項目を矢印キーでハイライト表示させ、<Enter>キーで選択、<Page Up>および<Page Down>キーで設定値を変更
します。また<F1>キーでヘルプ表示、<Esc>キーで Award™ BIOS セットアッププログラムを終了できます。下表には Award™ BIOS
セットアッププログラム使用時のキーボード機能が説明されています。これに替わるものとして、AOpen からの最新のWinBIOS
ィリティをインストールされることをお勧めします。これにより、より詳細な説明、強力な機能や BIOS の詳細設定が可能となります。.
キー 説明
Page Up または+ 次の設定値に変更または設定値を増加させる
Page Down または- 前の設定値に変更または設定値を減少させる
Enter
Esc
↑ 前の項目をハイライト表示する
↓ 次の項目をハイライト表示する
← メニュー内のハイライト部分を左に移動
→ メニュー内のハイライト部分を右に移動
F6
F7
F10
S
セセッットトアアッッププププロロググララムムのの使使用用方方法
項目の選択
1. メインメニュー内: 変更を保存せずに中止
2. サブメニュー内: サブメニューからメインメニューに戻る
CMOS からフェイルセーフ設定値をロード.
CMOS からターボ設定値をロード.
変更を保存してセットアップを終了
法
ユーテ
86
Page 87
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
S
BBIIOOS
ジャンパー設定およびケーブル接続が正しく行われたなら準備完了です。電源をオンにし、 POST (Power-On Self Test：電源投入時の
自己診断) 実行中に<Del>キーを押すと、BIOS セットアップに移行します。推奨される最適なパフォーマンスには"Load Setup Defaults
（デフォルト値のロード）"を選びます。
セセッットトアアッッププのの起起動動方方法
Del
警告:ご使用のシステムコンポーネント
ーボ設定可能であることがはっきりしない場合は、“ターボデフォ
ルト値のロード”は使用しないでください。
法
(CPU, DRAM, HDD等)
がタ
87
Page 88
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
WWiinnddoowws
たユーティリティをクリックするだけで残りのフラッシュ操作は自動処理されます。EzWinFlash はご使用のマザーボードおよび BIOS
バージョンを検知し、システムに故障が生じるのを防止します。さらに EzWinFlash ではご使用になる windows プラットフォームの全
て、Windows 95/98, 98SE/ME, NT4.0/2000,さらに Windows XP が考慮・設計されています。
同時に、よりユーザーフレンドリーな操作環境を実現するため、AOpen EzWinFlash は BIOS 設定変更がより容易に行える多言語対応
機能も備えています。
s
環環境境ででの
の
S
BBIIOOS
アアッッププググレレーード
AOpen の優秀な研究開発能力により、全く新たな BIOS フラッシュウィザード ---EzWinFlash が開発されました。ユーザー皆さんにわかりやすいよう、EzWinFlash は BIOS
バイナリコードおよびフラッシュモジュールを統合しており、ウェブからダウンロードし
ド
ご注意: マザーボードのフラッシュ操作を
BIOS
することには、
能性が伴うことをご了承ください。マザー
ボードが正常に安定動作しており、最新の
BIOS
バージョンで大きなバグフィックス
がなされていない場合は、
ートは行わないようお勧めします。
アップグレードを実行する際には、故障を
防ぐためマザーボードモデルに適した正し
BIOS
い
バージョンを必ず使用するように
フラッシュエラーの可
BIOS
のアップデ
88
Page 89
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
下記の手順で EzWinFlash による BIOS アップグレードが可能ですが、アップグレードを始める前に全てのアプリケーションを終了させ
ておくよう強くお勧めいたします。
1. AOpen の公式ウェッブサイト (例: http://www.aopen.co.jp/
2. ダウンロードされた BIOS パッケージ(例:W45F4DMAX102.ZIP) を Windows 環境では WinZip (http://www.winzip.com
ます。
3. 解凍された W45F4DMAX102.EXE および W45F4DMAX102.BIN などのファイルをフォルダに保存します。
4. W45F4DMAX102.EXE をダブルクリックすると、EzWinFlash はマザーボードのモデル名および BIOS バージョンを自動検知し
ます。BIOS が一致しない場合はフラッシュ操作には進めません。
5. メインメニューから使用言語を指定し、[フラッシュ開始]をクリックすると BIOS アップグレードが始まります。
6. EzWinFlash が残りのプロセスを自動処理したあと、ダイアログボックスが表示され、Windows を再起動するか聞いてきます。 [再
起動する]をクリックすると、Windows が再起動されます。
7. POST 実行中に<Del>キーを押して BIOS セットアップを起動します。"Load Setup Defaults"を選び、“Save & Exit Setup（保存し
て終了）します。これでアップグレード完了です。
フラッシュ処理の際は表示がない限り、絶対に電源を切ったり他のアプリケーションを起動しないで下さい。
警告
:
フラッシュ時には以前の
情報は完全に置き換えられます。システムが以前のように動作するに
は、
BIOS
の再設定が必要となります。
)から最新の BIOS アップグレードzipファイルをダウンロードします。
BIOS
設定およびプラグアンドプレイ
) で解凍し
89
Page 90
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
WWiinnBBIIOOS
を押して BIOS を起動させていましたが、これは不便で要領を得ない
ものです。これからは AOpen から BIOS 設定のより便利な方法が提
供されます。WinBIOS は AOpen 製マザーボードでのみ実行可能なカ
スタムユーティリティで、BIOS 設定が Windows 環境で実行可能で
す。従来の BIOS に似たインタフェースで個々の BIOS パラメータを
わかりやすい説明を見ながら設定できます。
WinBIOS は多言語サポートを念頭に開発されました。当社ウェブサ
イトから種々の言語バージョンがダウンロード可能で、これにより言
葉の解釈の誤りによる誤った設定も防止できます。ユーザーの皆さん
はただ当社サイトからご自分の言語パック (数 KB のサイズ）をダウ
ンロードし、ダブルクリックするだけでお望みの言語のサポートを有
効にできます。
さらに、幅のあるスケーラビリティにより、新しいマザーボードであろうと新機能を持つ新しい BIOS バージョンであろうと、パラメ
ータ全体を何度もダウンロードし直す必要はありません。ただウェブサイトから最新のプロファイルを入手しダブルクリックするだけ
で最新 BIOS がサポートされます。.WinBIOS を使えばご使用のマザーボードのサポートに余分の手間をかけなくて済みます。
S
ユユーーテティィリリテティィ（
以前はユーザーは POST (起動時
の自己テスト)画面が表示されて
いるときを見計らって DEL キー
（
AAXX4455FF--44DD MMaax
x
み
ののみ
))
90
Page 91
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ファンクションキー:
WinBIOS の操作方法は従来の BIOS 設定と同様な方法で行えます。
ユーザーは
目に移動できます。また
できます。
たホットキーにより時間を節約できます。設定のあるものは再起動
後有効となります。
ご注意：
もお忘れなく。更新された
イルよりも新しい場合は、
がポップアップ表示されます。この確認操作は誤ったプロファイル
バージョンによる BIOS 損傷を防止するものです。
最新の WinBIOS プロファイルおよび言語パックは下記の AOpen 公
式ウェブサイトから見出せます。
(http://english.aopen.com.tw/tech/download/WinBIOS/default.htm
メモ :BIOS バージョンは非常に頻繁に更新されているので、マザーボードお買い上げ後にはすぐ当社ウェブサイトから最新の BIOS バ
ージョンと
を押せば直前の画面に戻ります。また、表に示され
BIOS の更新後は WinBIOS プロファイルのアップデート
WinBIOS プロファイルをダウンロードするよう強くお勧めします。
などの矢印キーで WinBIOS 画面上の項
, “+”や“-”で必要な設定値を変更
BIOS バージョンが WinBIOS プロファ
WinBIOS は起動できずエラーメッセージ
ホットキー 機能の説明
F1
F2
F3
F5
F6
F7
F10
F12
)
ヘルプを表示.
ヘルプ項目
メニュー言語の変更
直前の設定をロード
デフォルト設定をロード
ターボ設定をロード
変更された設定を保存しセットアップを終了.
全画面/通常モードの切替
91
Page 92
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
OOppeenn JJuukkeeBBoox
x
ププレレーーヤヤーー（
今回皆様に全く新しい強力なインタフェース—Open JukeBox を提供できるのは喜ばしいことで
す。ご使用の PC を無料でファッショナブルな CD プレーヤーに変身できます。この最新の Open
JukeBox 対応マザーボードは、いちいち Windows オペレーティングシステムを起動せずに PC 上
で CD プレーヤーが操作できるようになっています。
（
AAXX4455FF--44DD MMaax
x
ののみみ）
）
92
Page 93
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
Open JukeBox の操作方法
Open JukeBox プレーヤーは他の CD プレーヤーと同様です。キーボード上の特定のキーにより Open JukeBox プレーヤーは従来の
CD プレーヤーと同様に操作できます。対応するボタンの説明は下記の通りです。
電源オフ ボタン
オペレーション
Power: O を押すと、Windows オペレーティングシステムを起動せず PC をオフにできます。
Boot: B を押すと、Windows オペレーティングシステムが起動されます。
Play: A を押すと、CD 音楽を再生します。
Stop: S を押すと、音楽を停止します。
Pause: P を押すと、音楽を一時停止します。
Eject: E, を押すと CD トレイが開いて CD が交換できます。
Repeat: R,を押すと、他の CD プレーヤーと同様リピートモードになります。
Volume +/-: + または–で音楽のボリュームを調節します。
Rewind/Forward Å / Æ: 左右矢印キー,を押すと音楽の巻き戻し早送りが可能です。
ご注意: 最新の
“
デジタルオーディオ”をサポートして
由の
いるバージョンがありますが、
Jukebox
ているので、オーディオケーブルはマザー
ボードの
があります。
Windows
プレーヤーは
CD
入力コネクタに接続する必要
表示スクリーン
ファンクションキー
には
IDE
BIOS
の制御を受け
バス経
Open
93
Page 94
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
BIOS からの Open JukeBox 設定
BIOS からの Open JukeBox 設定項目は 3 項目です。
Auto: デフォルト設定は“Auto”で、Open JukeBox は電源オン時に毎回自動的に CD プレーヤーをチェックします。Open JukeBox は音
楽 CD が CD プレーヤーに入っていると自動的に起動されます。
Press Insert Key: この設定を選ぶと、BIOS の POST 中にメッセージがポップアップ表示されます。内容は Open JukeBox プレーヤー
起動には“Ins”キーを押すよう促すもので、それ以外ではシステムは Windows オーディオペレーティングシステムを起動します。
CD Player: この設定を選ぶと、電源をオンにするとシステムは無条件に Open JukeBox プレーヤーを起動します。ただし、B をキーボ
ード入力すると Windows オペレーティングシステムが起動します。
94
Page 95
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
Open JukeBox の EzSkin 設定
上記の強力な機能のほかに Open JukeBox プレーヤーには、その”スキン”を交換できる楽しい機能が付いています。いろいろ
なスキンを AOpen ウェブサイトからお好きなだけダウンロードし、ここで紹介する便利なユーティリティ –
ウェブサイトからダウンロード可能）によって自由に交換できます。
さらに、ご自分で斬新なアイデアでデザインされたスキンを当社ウェブサイトにアップロードして、世界中のユーザーと分かち合うこ
ともできます。テクニカル情報の詳細は、当社ウェブサイトhttp://english.aopen.com.tw/tech/download/skin
をご参照ください。
EzSkin （当社
95
Page 96
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
VViivviidd BBIIOOS
初期のグラフィック POST 画面では POST 中にスクリーン全部が使用され、テキスト情報がマスクされてしまいましたが、AOpen
VividBIOS ではグラフィックスとテキストは別々に扱われ、POST 中に同時表示されます。この画期的な設計により、VividBIOS は POST
画面に表示される重要な情報を見逃すことなく色鮮やかな 256 カラースクリーンを表示します。
加えて BIOS ROM の限られたメモリ空間も解決しなければならない問題です。従来の BIOS がメモリを消費する非圧縮のビットマップ
イメージしか表示できなかったのに対し、AOpen は BIOS を次世代向けに巧みに調整してコンパクトな GIF 形式さらには GIF アニメー
ション表示も可能にしました。
Vivid BIOS の基本技術は Open JukeBox CD プレーヤーと共通しており、この EzSkin ユーティリティからご使用の Vivid BIOS スクリ
ーンの変更やお好きな Open JukeBox スキンのダウンロードが可能です。BIOS ダウンロードページ
http://www.aopen.co.jp/tech/download/skin
ートしています。
S
テテククノノロロジ
ジ
皆さんはいつも変り映えしない POST 画面に飽きていませんか? では POST 画面は固定したもので
あるという考えを変えて、AOpen が新開発した VividBIOS によるカラフルで生き生きとした POST
画面をお楽しみください。
の型式名の横に の小さなロゴがあれば、そのマザーボードはこの画期的な機能をサポ
96
Page 97
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ドドラライイバ
AOpen ボーナス CD ディスクにはマザーボードのドライバとユーティリティが収録されています。. システム起動にこれら全てをイン
ストールする必要はありません。ただし、ハードウェアのインストール後、ドライバやユーティリティのインストール以前に、まず
Windows XP 等のオペレーションシステムをインストールすることが必要です。ご使用になるオペレーションシステムのインストール
ガイドをご覧ください。
ボボーーナナス
ユーザーはボーナス CD ディスクのオートラン機能を利用できます。ユーティリティとドライバを指定し、型式名を選んでください。
バおおよよびびユユーーテティィリリテティィ
ス
D
CCD
デディィススククかかららののオオーートトラランンメメニニュュー
ー
97
Page 98
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
P
AAGGP
AGP ドライバはボーナスパック CD のオートランメニューからインストールできます。
ドドラライイババののイインンスストトーール
ル
98
Page 99
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
ル
オオンンボボーードドササウウンンドドドドラライイババののイインンスストトーール
当マザーボードには RealTek AC97 CODECが装備されています。このオーディオドライバは Windows 98SE および以降の Windows OS
をサポートしてます。オーディオドライバはボーナスパック CD ディスクのオートランメニューからインストールできます。
99
Page 100
AAXX4455FF--44DDシシリリーーズズ オオンンラライインンママニニュュアアルル
）
ト
ギギガガビビッット
をを対対象象）
Windows 98SE での LAN ドライバのインストール手順
1. 「デバイスマネージャ」を開き“その他のデバイス”に"PCI イーサネットコントローラ"が含まれているか確認します。
2. 付属の"ボーナス CD"を入れます。
3. "PCI イーサネットコントローラ"をダブルクリックします。
4. 「全般」タブ中の"ドライバの再インストール"をクリックします。
5. "現在使用しているドライバよりさらに適したドライバを検索する（推奨）"を選択します。
N
LLAAN
ドドラライイババののイインンスストトーールル（
（
AAXX4455FF--44DD MMaax
x
び
おおよよび
AAXX4455FF--44DDL
L
100
Loading...
