SERVICE MANUAL
维修手册
客户 机种名 销售地区
World
210V 台湾
首次发布日期: 01/2007
LCD MONITOR
1
目录
1. 安全与注意事项--------------------------------------------------------------- 03
2. 技术规格--------------------------------------------------------------------- 05
3. 操作说明及工厂模式调整-------------------------------------------------------08
4. ISP 升级流程 ----------------------------------------------------------------- 12
5. 故障处理流程----------------------------------------------------------------- 16
6. 电气方框图------------------------------------------------------------------- 23

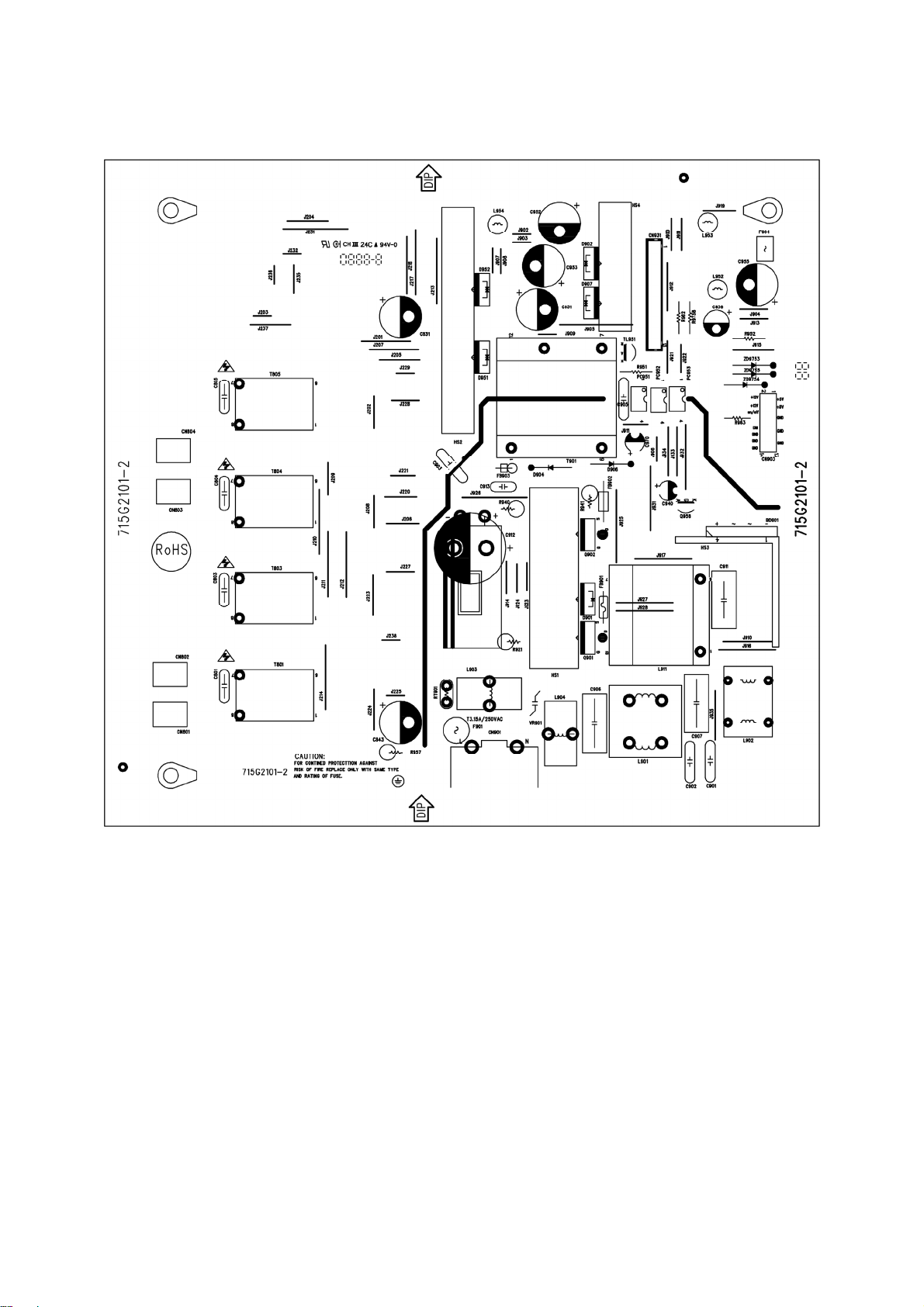

7. PCB 分布图 -------------------------------------------------------------------25
8. 线路图-----------------------------------------------------------------------31
9. 爆炸图-----------------------------------------------------------------------37
10. BOM-------------------------------------------------------------------------38
2
1.安全与注意事项
FCC 注意事项
FCC B 类无线电频率干扰声明 警告:(对于 FCC 认证的型号)
注意: 本设备已经通过测试,符合 FCC 规定第 15 部分有关 B 类数字设备的限制。这些限制可有效地防
止在居住区使用本设备时产生有害的干扰。本设备会产生、使用并且辐射无线电波,如果不按照说明来安
装和使用,则可能对无线电通信产生有害的干扰。但是,我们并不保证在某些特定位置安装本设备后不会
产生干扰。如果本设备的确对无线电或电视节目接收产生有害干扰(可通过打开和关闭本设备来确定是否
存在干扰),我们希望用户采取下列一项或几项措施来消除干扰:
1. 改变接收天线的方向或位置。
2. 增加本设备和接收器之间的距离。
3. 将本设备和接收器分别接到不同的电路电源插座。
4. 咨询经销商或专业的无线电 / 电视技术人员以寻求帮助。
注意事项:
1. 如果未经有关方面(负责是否符合标准)的明确许可而进行修改或改动,用户将被取消使用本设备的权
利。
2. 应使用屏蔽的接口电缆和交流电源线(如果有)以便符合辐射限制。
3. 制造商对于因未经授权修改本设备而导致的任何无线电和电视干扰不承担责任。解决此类干扰是用户的
责任。
WEEE 声明
欧盟的私人住宅用户对垃圾设备的处理
产品或其包装上的这个标记表示的是,该产品不得与您其它的家庭垃圾一起处理。相反,将您的垃圾设备
交给指定的收集点,使废弃电器设备得以回收,是您的责任。您在处理垃圾设备时将其分类收集与回收,
有助于保护天然资源,并在回收利用时,保护人体健康与环境。有关您可以将垃圾设备放在何处回收的更
多信息,请联系您所在城市的办公室,您购买产品的家庭垃圾处理服务处或商店。
3
预防措施
警告:如果不按本文档所述使用控件、进行调整或执行其它任何过程,可能导致电击、触电和 / 或机
械伤害。
请阅读这些预防措施,并遵照这些说明来连接和使用计算机监视器。
预防措施
• 不要使监视器靠近有水的地方,如浴缸、洗脸盆、厨房水池、洗衣盆、游泳池或潮湿的地下室等。
• 不要将监视器放置在不稳定的推车上、平台上或桌子上。如果监视器掉落,可能会造成人员伤害并
导致设备严重损坏。仅使用制造商推荐的或随监视器一起销售的推车或平台。如果将监视器挂在墙
上或架子上,应使用制造商认可的安装工具并按照工具说明进行操作。
• 机壳后部和底部的槽和开口用于通风目的。为确保监视器可靠运行而不会过热,切勿阻塞或覆盖这
些开口。不要将监视器放置在床、沙发、地毯或类似的表面上。不要将监视器放置在暖气片或热调
节器上面或附近位置。不要将监视器放置在书柜或橱柜中,除非通风良好。
• 监视器只应使用标签上注明的电源类型。如果您不了解家中的电源类型,请与经销商或当地电力公
司联系。
• 本监视器配备有一个三相接地插头,其中一个端头接地。为安全起见,该插头应插入接地的电源插
座中。如果三相插头不能插入您的插座,请找电工安装一个正确的插座,或使用适配器将设备安全
接地。不要改变接地插头的安全功能。
• 遇有雷雨天气或长时间不使用时,应拔掉设备的电源线。这样做可以防止因电压突变而损坏监视器。
• 不要使电源板或延长线过载。过载可能导致火灾或电击。
• 切勿将任何异物塞入监视器机壳的开槽内。否则会导致电路短路而引起火灾或电击。切勿使液体溅
落到监视器上。
• 不要自行维修监视器,打开或拆卸机盖时有高压或其它危险。请委托专业维修人员来进行所有维修
工作。
• 为确保正常运行,本监视器只应与 UL 列出的计算机一起使用,这些计算机的的插座经过正确配置
并且标记有 100 - 240V AC, Min. 5A 。
• 墙壁电源应安装在靠近设备的地方并且便于插拔电源线。
• 仅限使用列有 UL、CSA 授权标记之连接电源变压器(针对带外置电源适配器的产品)。
4
2.技术规格
一般规格
显示设备 TFT 彩色 LCD 显示器
LCD 面板
尺寸 55.8 厘米(22 英寸)
点距 0.282 毫米(水平) × 0.282 毫米(垂直)
视频 红,绿,蓝模拟接口
分离同步 行/场 TTL
输入
行频 30kHz – 83kHz
场频 55Hz-75Hz
显示颜色 16.7M 种颜色
点频 165MHz
最大分辨率 1680X1050@60Hz
即插即用
VESA DDC2B
TM
开机 ≤49W
功耗
离机 ≤2W
D 型 15 针接头
输入接头
DVI 24 针接头
模拟 0.7Vpp 正极性信号/75 欧姆
输入信号
数字信号
水平 : 473mm
最大图像尺寸
垂直 : 296mm
电源 交流 100~240V, 47~63Hz
使用温度: 5°C to 40°C
环境温度
存储温度: -20°C to 60°C
湿度
操作相对湿度: 15% to 90%
尺寸 408.39×507.20×194.86 (宽×高×深) mm
重量(净重) 5.81 kg
功耗 ( 最大 ) 49 Watts
安全标准 CCC/CUL/FCC/CE/TCO03/RoHS
5
预设显示模式
标准
Dos-mode 720 × 400 31.47kHz 70.0Hz
VGA
SVGA
XGA
SXGA
分辨率 行频 场频
640 × 480 31.47kHz 60.0Hz
640 × 480 37.50kHz 75.0Hz
800 × 600 37.879kHz 60.0Hz
800 × 600 46.875kHz 75.0Hz
1024 × 768 48.363kHz 60.0Hz
1024 × 768 56.476kHz 70.0Hz
1024 × 768 60.021kHz 75.0Hz
1024 × 768 48.780kHz 60.0Hz
1024 × 768 60.241kHz 75.0Hz
1280 × 1024 64.000kHz 60.0Hz
1280 × 1024 80.000kHz 75.0Hz
WSXGA+ 1680 × 1050
65.290kHz
60.0Hz
即插即用
即插即用 DDC2B 功能
本显示器配备符合 VESA DDC 标准的 VESA DDC2B,这允许显示器将其型 号告诉主机,并且根据 DDC 使用
的标准,传输其它水准的显示能力。
DDC2B 是符合 I
2
C 协议的双向资料信道,主机可以通过 DDC2B 信道去取得 EDID 信息。
6
接头引脚分配
引脚号 功能描述 引脚号 功能描述
1. 红 9. +5V
2. 绿 10. 检测电缆
3. 蓝 11. 接地
4. 接地 12. DDC-串行数据
5. 接地 13. 水平同步信号
6. 红地 14. 垂直同步信号
15
6
11 15
10
15 针模拟信号线
7. 绿地 15. DDC-串行时钟
8. 蓝地
24 针数字信号线
引脚号 功能描述 引脚号 功能描述
1. TMDS 数据 2- 13. TMDS 数据 3+/N.C.
2. TMDS 数据 2+ 14. +5V 电源
3. TMDS 数据 2/4 屏蔽 15. 接地(对于 +5V)
4. TMDS 数据 4-/N.C. 16. 热插拔检测
5. TMDS 数据 4+/N.C. 17. TMDS 数据 0-
6. DDC 时钟 18. TMDS 数据 0+
7. DDC 数据 19. TMDS 数据 0/5 屏蔽
8. 模拟垂直同步/N.C. 20. TMDS 数据 5-/N.C.
9. TMDS 数据 1- 21. TMDS 数据 5+/N.C.
10. TMDS 数据 1+ 22. TMDS 时钟屏蔽
11. TMDS 数据 1/3 屏蔽 23. TMDS 时钟 +
12. TMDS 数据 3-/N.C. 24. TMDS 时钟 -
7
3.操作说明及工厂模式调整
操作说明
外部控制
按电源开关即可开关显示器。其它功能按键位于前面板下方 。通过调节这些功能键可得到您需要的画面。
* 接好电源线。
* 将信号线接到 PC 机显卡
* 打开显示器把开关打到开机位置,电源指示灯亮。
1. 信号来源切换 2. 自动调整键
3. 亮度情景模式/减少 4. 增加
5. 菜单/选择 6. 电源开关/电源指示灯
• 电源开关:
按此键开/关显示器的电源
• 电源指示灯
绿灯——开机
橙灯——待机状态
• 菜单/选择:
启动 OSD 菜单或功能调整确认
• 亮度情景模式/减少:
切换不同 ECO 模式
• 增加:
功能调整
• 自动调整键/退出:
1.当 OSD 菜单处于启动状态,此按钮作为退出键(退出 OSD 菜单)
2.当 OSD 菜单处于关闭状态,按此按钮超过 2 秒钟将进入自动调整功能。自动调整功能将自动设置水平
位置,垂直位置,时序和聚焦。
OSD 锁定功能:要锁定 OSD,请在显示器关闭时按住 MENU 按钮,然后按电源按钮打开显示器。 要解锁 OSD,
请在显示器关闭时按住 MENU 按钮,然后按电源按钮打开显示器。
8
使用 OSD 调整
1.按 MENU 按钮启动 OSD 窗口。
2.按 < 或 > 浏览这些功能。 如果要显示调整画面,按 MENU 按钮启动它。如果所选的功能包含有子菜单,
再按一下 < 或 > 可以浏览到子菜单功能。
3.按 < 或 > 更改所选功能的设置。要退出和保存,请选择退出功能。
4.如果您想调整其它任何功能,请重复步骤 2-3 。
OSD 锁定功能: 要锁定 OSD ,请在显示器关闭时按住 MENU 按钮,然后按电源按钮打开显示器。 要解
锁 OSD ,请在显示器关闭时按住 MENU 按钮,然后按电源按钮打开显示器。
功能控制说明
主选单专案
明亮度
主菜单 图
标
子菜单项目 子菜单 说明
亮度
对比度
Eco Mode
GAMMA
标准
文字
网络
游戏
电影
运动
GAMMA1
GAMMA2
调整显示亮度
调整显示对比度
正常使用模式
文字应用模式
网络应用模式
游戏应用模式
观赏电影应用模式
观赏户外运动模式
调整为 GAMMA 值 1
调整为 GAMMA 值 2
图像
GAMMA3
禁用
动态对比度
时序
聚焦
水平位置
启用
9
调整为 GAMMA 值 3
关闭动态对比度
开启动态对比度
调整图像时序以降低垂直线噪声
调整图像相位以降低水平线噪声
调整图像的水平位置
垂直位置
暖色温 无 设置为暖色温
常规色 无 设置为常规色温
冷色温 无 设置为冷色温
sRGB 无 设置为 sRGB
调整图像的垂直位置
色温
色彩
增强
微调 蓝 微调蓝色色温
使用者设定
微调 绿 微调绿色色温
微调 红 微调红色色温
自定义黄 微调黄色色温
自定义蓝 微调青色色温
自定义红 微调粉红色色温
全色增强 禁用/启用 开启或关闭全色增强模式
自然肤色 禁用/启用 开启或关闭自然肤色
绿茵场景 禁用/启用 开启或关闭绿茵场景
蔚蓝风景 禁用/启用 开启或关闭蔚蓝风景
自动检测 禁用/启用 开启或关闭自动检测
展示 禁用/启用 开启或关闭左画面展示
窗口尺寸
亮 度
对比度 调整窗口对比度
调整窗口尺寸大小
调整窗口亮度
色相 调整窗口色相
窗口
增亮
OSD
设置
其它
饱和度 调整窗口饱和度
位置 调整窗口位置
增亮 禁用/启用 调整窗口增亮窗口
水平位置 调整 OSD 水平位置
垂直位置 调整 OSD 垂直位置
OSD 显示期间设定 调整 OSD 显示时间
语言 选择 OSD 语言
数字 选择输入为数字信号源
输入选择
模拟 选择输入为模拟信号源
自动调整 自动调整画面
DDC/CI 开启/关闭 DDC/CI 功能
重置 恢复到出厂设置
显示信息 显示输入信号信息
10
工厂模式调整
进入工厂模式方法:
机器应处于开机状态,关断输入的220V电源,先按住MENU键,然后接通电源,这时画面会出现“Auto Level”
后画面会进行自动调整。同时按MENU键,插拔电源,OSD菜单位于屏的左上角。
a.基本调整:
设置对比度
设置亮度
为 50.
为 80.
调整sRGB色温
b.增益调整:
按菜单的左右键选中“ F ”并且按下MENU键进入
调整6500K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择6500K进行R G B增益调整
x = 313 ±20, y = 329 ±20, Y = 180cd/m
调整7300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
x = 301 ±20, y = 317 ±20, Y = 180 cd/m
调整9300K色温
2
2
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
x = 283 ±20, y = 297 ±20, Y = 180 cd/m
调整sRGB色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 sRGB 进行 R G B 增益调整
x = 313 ±20, y = 329 ±20, Y = 180 cd/m
c.调整完毕直接关闭电源。
11
2
4.ISP 升级流程
以 TSUM16AL 的 SCALAR IC 为例来说明
4-1. 连接烧录卡
图 1
备注:如无此种烧录板,可用 Myson 烧录板代:连接图如下:
12
4-2. 双击 ISP_Tool v3.772.exe 并点击“connect”
图 2
4-3.点击“READ“选择要烧录的程序
13
图 3
4-4. 点击打开出现图 4 所示界面:
4-5.点“确定“后出现如下界面:
图 4
图 5
14
4-6. 点“AUTO”后再点“RUN” 开始烧录
4-7.当烧录完成后,出现如下界面:
图 6
图 7
15
