Безопасность

Национальные условные обозначения

В следующих подразделах описываются национальные условные обозначения, используемые в данном документе.

Примечания, напоминания и предупреждения

В данном руководстве текстовые блоки могут быть выделены с помощью значка, а также жирного шрифта или курсива. Такими блоками являются примечания, напоминания и предупреждения, используемые следующим образом:

ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ выделяет важную информацию, которая поможет вам лучше использовать компьютерную систему.

ВНИМАНИЕ. Напоминания, выделенные с помощью слова ВНИМАНИЕ, указывают на потенциальную опасность повреждения оборудования или утери данных и сообщают о способе предотвращения проблемы.

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ указывают на потенциальную опасность травмирования и сообщают о способе предотвращения проблемы. Некоторые предупреждения могут использоваться в других форматах и сопровождаться значком. В таких случаях особый вид предупреждений определяется регулирующим органом.

Электропитание

Монитор должен работать с источником питания, тип которого указан на этикетке. В случае отсутствия информации о характеристиках сети электропитания, подаваемого в помещение, в котором будет эксплуатироваться монитор, следует обратиться за консультацией в место продажи монитора или в местную компанию, занимающуюся поставкой электроэнергии.

Монитор оснащен трехконтактной вилкой заземленного типа, т.е. вилкой с третьим (заземляющим) контактом. Эта вилка подходит только к сетевой розетке с заземлением, что само по себе является одной из мер защиты. Если розетка не подходит для трехконтактной вилки, необходимо обратиться к электрику для установки нужной розетки или воспользоваться адаптером для надежного заземления устройства. Не следует пренебрегать этой особенностью заземленной вилки, обеспечивающей безопасность.

Необходимо отсоединять прибор от электрической розетки во время грозы или в случае, если прибор не будет использоваться в течение длительного времени. Эта мера обеспечит защиту монитора от повреждений, вызванных перепадами напряжения в сети питания.

Запрещается превышать допустимую электрическую нагрузку на разветвители питания и на удлинительные шнуры. Перегрузка может стать причиной возгорания или поражения электрическим током.

Розетка должна находиться рядом с оборудованием, к ней должен быть обеспечен свободный доступ.

Оставьте вокруг устройства по меньшей мере указанное

расстояние.

Оставьте вокруг устройства по меньшей мере

указанное расстояние.

30 см

10 см

10 см 10 см 10 см

30 см

10 см

Установка

Не ставьте монитор на неустойчивую тележку, стойку, штатив, кронштейн или стол. В результате падения монитора может произойти травмирование человека и серьезное повреждение самого устройства. Используйте только тележку, стойку, штатив, кронштейн или стол, рекомендованные производителем или проданные вместе с устройством. Во время установки устройства следуйте инструкциям производителя и используйте монтажные принадлежности, рекомендованные им. Следует соблюдать осторожность при перемещении тележки с установленным на ней устройством.

Никогда не вставляйте посторонние предметы в паз на корпусе монитора. Это может привести к повреждению деталей схемы, а вследствие этго к возгоранию или поражению электрическим током. Не допускайте попадания жидкости на монитор.

Не кладите монитор экраном на пол.

В случае монтажа монитора на стену или полку следует использовать крепление, применение которого одобрено производителем монитора, а также соблюдать инструкции, прилагаемые к комплекту крепления.

Оставьте свободное пространство вокруг монитора, как показано на рисунке ниже. В противном случае в результате недостаточной циркуляции воздуха может произойти перегрев монитора, а вследствие этого его возгорание или повреждение.

При закреплении монитора на стене или установке на стойке необходимо учитывать указанные ниже расстояния, необходимые для обеспечения его надлежащей вентиляции:

Установка на стене

Установка на стойке

Очистка

Регулярно производите очистку корпуса устройства тканью. Для удаления пятен можно использовать только мягкие моющие средства, сильнодействующие моющие средства могут повредить поверхность устройства.

Во время очистки следите, чтобы моющее средство не попало внутрь устройства. Используемая ткань не должна быть слишком грубой, так как от нее на поверхности экрана могут остаться царапины.

Перед выполнением очистки прибора необходимо отсоединить шнур питания.

Прочее

Если устройство начнет издавать странный запах, звук или из него пойдет дым, НЕЗАМЕДЛИТЕЛЬНО отсоедините вилку кабеля питания и обратитесь в сервисный центр.

Следите за тем, чтобы стол или штора не закрывали вентиляционных отверстий устройства.

Во время работы не допускайте воздействия на ЖК-монитор сильных вибраций и ударных нагрузок.

Не допускайте падения монитора и ударов по нему во время работы и транспортировки.

Для дисплеев с глянцевой поверхностью пользователи должны выбрать место размещения дисплея таким образом, чтобы глянцевая поверхность не отражала свет от окружающих источников света и ярких поверхностей.

Сборка

Компакт-диск с руководством

пользователя

Аудио

Двухканальный

Кабель

сигнала

Кабель

HDMI

USB

Кабель MHL

Монитор

Шнур питания

Подставка

стоять

Комплект поставки

DVI-кабель

В комплекты поставки для разных стран и регионов могут быть включены различные наборы сигнальных

кабелей (аудиокабель, двухканальный DVI-кабель, кабель аналогового сигнала, кабель DP, кабель HDMI, кабель

MHL и кабель USB). Для получения дополнительных сведений следует обращаться к местному дилеру или в

представительство компании AOC.

аналогового

Сборка подставки

Сборку подставки следует выполнять в указанной последовательности. Для недопущения нанесения царапин монитор следует расположить на мягкой и гладкой поверхности.

Сборка:

Уд а лите:

Крепление на стену

Подготовка к установке дополнительного кронштейна для крепления на стену.

Данный монитор можно прикрепить к кронштейну для крепления на стену, который приобретается отдельно. Перед выполнением данной процедуры следует отсоединить шнур питания. Процедуру выполнять в следующей последовательности:

1. Снимите подставку.

2. Следуйте инструкциям производителя по сборке кронштейна для крепления на стене.

3. Приложите кронштейн для крепления на стене к задней стенке монитора. Совместите отверстия в кронштейне с

отверстиями на задней стенке монитора.

4. Вставьте 4 винта в отверстия и затяните.

5. Восстановить подключение соединительных кабелей. Указания по креплению к стене приобретаемого отдельно

кронштейна см. в руководстве пользователя к этому кронштейну.

Примечание. Отверстия для монтажных винтов VESA предусмотрены только в некоторых моделях, дополнительные сведения о наличии таких отверстий можно получить у дилера или в официальном представительстве компании AOC.

Регулировка угла обзора

Для оптимального просмотра рекомендуется прямо смотреть на экран монитора, а затем отрегулировать угол монитора в соответствии со своими предпочтениями. Придерживайте стойку, чтобы при изменении угла обзора монитор не упал. Угол наклона монитора регулируется в указанном ниже диапазоне от -5° до 22°.

ПРИМЕЧАНИЕ. Во избежание повреждения не рекомендуется устанавливать угол просмотра более 22 градуса.

Кабель MHL

HDMI/MHL

Разъем Micro USB

Использование стандарта «MHL (Mobile High-Definition Link)»

1. «MHL» (Mobile High-Definition Link)

Данная функция позволяет просматривать видеозаписи и фотографии (импортированные с подключенного мобильного устройства, поддерживающего стандарт MHL) на экране устройства.  Для использования функции MHL потребуется MHL-сертифицированное мобильное устройство. Чтобы узнать

о наличии у вашего устройства сертификации MHL, посетите веб-сайт производителя устройства. Список

MHL-сертифицированных устройств представлен на официальном веб-сайте MHL

(http://www.mhlconsortium.org).

 Для использования функции MHL на мобильном устройстве следует установить последнюю версию

программного обеспечения.  На некоторых мобильных устройствах функция MHL может отсутствовать, в зависимости от

производительности и функциональности устройства.  Поскольку размер экрана продукта больше экрана мобильных устройств, качество изображения может

ухудшиться.  Данный продукт прошел официальную сертификацию MHL. В случае возникновения неполадок при

использовании функции MHL обратитесь к производителю мобильного устройства.  Качество изображения может ухудшаться при просмотре на продукте содержания (импортированного с

мобильного устройства) с низким разрешением.

Использование функции «MHL»

1. Подключите разъем micro USB мобильного устройства к разъему [HDMI / MHL] продукта с помощью кабеля

MHL.

 При использовании кабеля MHL [HDMI / MHL] - единственный разъем на данном мониторе, поддерживающий

функцию MHL.

 Мобильное устройство приобретается отдельно.

2. Подключите блок питания переменного тока к продукту и электрической розетке.

3. Нажмите на кнопку выбора источника

4. При включенном режиме MHL через 3 секунды появляется экран MHL. Примечание: Указанное время «через 3 секунды» может отличаться в зависимости от мобильного устройства.

Если мобильное устройство не подключено или не поддерживает стандарт MHL

и переключитесь на HDMI / MHL для активации режима MHL.

 Если режим MHL не активируется даже в случае поддержки мобильным устройством функции MHL, проверьте,

является ли порт MHL мобильного устройства стандартным портом MHL, в противном случае необходимо

использовать адаптер, поддерживающий функцию MHL.

Подключение монитора

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 DVI 2 MHL-HDMI 3 Display port 4 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub) 5 AUDIO IN 6 Выход на наушники 7 USB 2.0

8 Разъем USB 3.0 + быстрая зарядка 9 USB 3.0 10 Вход USB 11 Электропитание

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей. 1 Подключить шнур питания к разъему для подключения источника питания переменного тока на задней стенке

монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к порту D-Sub

компьютера.

3 Другой вариант: (требует наличия видеокарты с портом DVI) — подключить один конец DVI-кабеля к задней

стенке монитора, а другой конец — к DVI-порту компьютера.

4 Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить один конец HDMI-кабеля к

задней стенке монитора, а другой конец — к HDMI-разъему компьютера.

5 Другой вариант: (требует наличия видеокарты с портом DP) — подключить один конец DP-кабеля к задней

стенке монитора, а другой конец — к DP-порту компьютера.

6 Включить монитор и компьютер. 7 Поддерживаемые видеоразрешения:

(1) VGA/MHL: 1920 x 1080 / 60 Гц (максимальное) (2) DVI: 1920 x 1080 / 60 Гц (максимальное) (3) DVI Dual-Link: 3840 x 2160 / 30 Гц (максимальное) (4) HDMI 1.4: 3840 x 2160 / 30 Гц ; HDMI 2.0: 3840 x 2160 / 60 Гц (5) DP 1.1: 3840 x 2160 / 30 Гц ; DP 1.2: 3840 x 2160 / 60 Гц

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не отображается, см. раздел по поиску и устранению неисправностей.

Настройка

Установка оптимального разрешения

Windows 8

Для ОС Windows 8:

1. Щелкните правой кнопкой и выберите Все приложения в нижней правой части экрана.

2. Для «Вид» выберите «Категория».

3. Щелкните Оформление и персонализация.

4. Щелкните ЭКРАН.

5. Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.

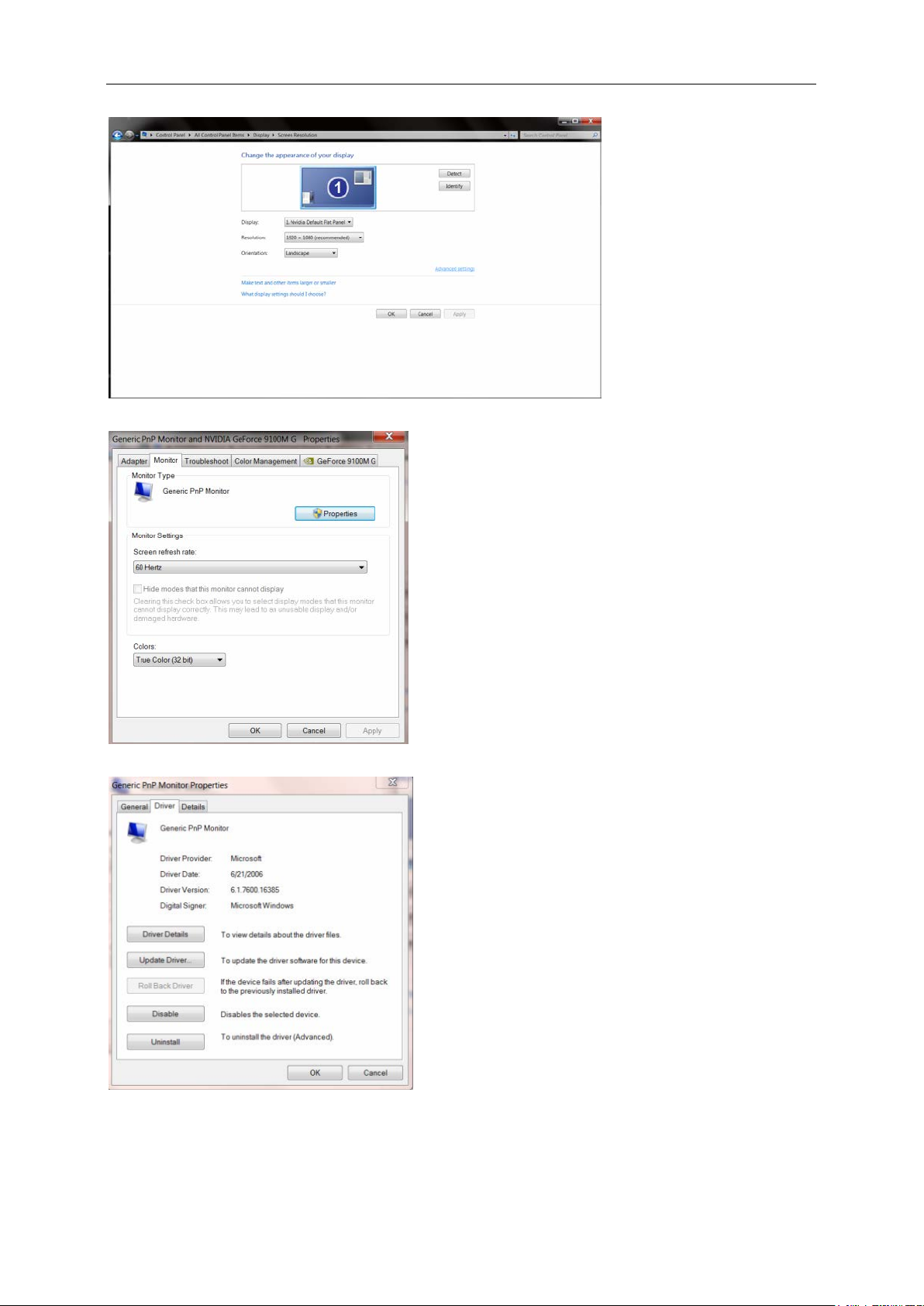

Windows 7

Для ОС Windows 7:

1. Щелкните ПУСК.

2. Выберите ПАНЕЛЬ УПРАВЛЕНИЯ

3. Щелкните Оформление.

4. Щелкните ЭКРАН

5. Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.

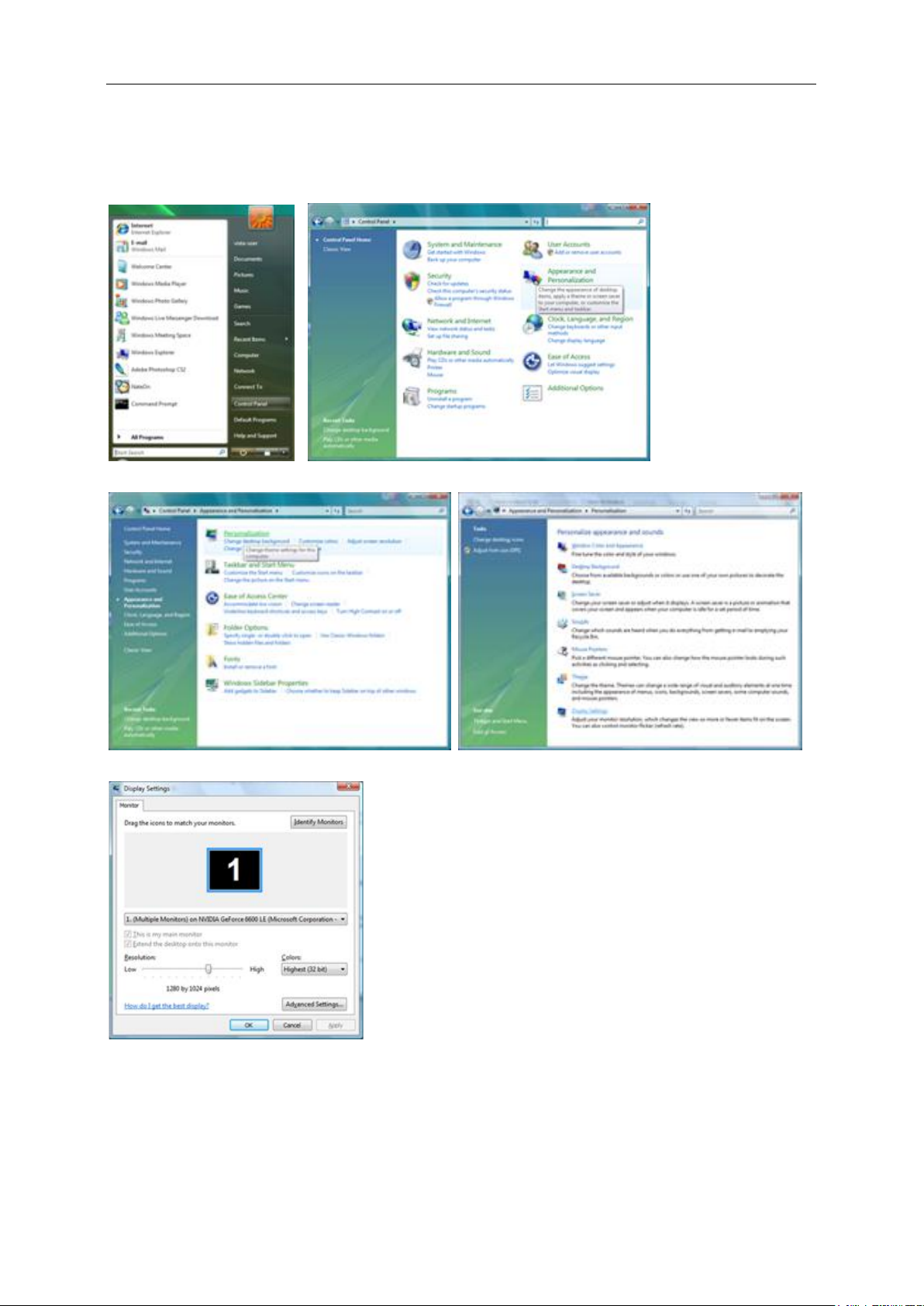

Windows V ista

Для ОС Windows Vista:

1. Щелкните ПУСК.

2. Выберите ПАНЕЛЬ УПРАВЛЕНИЯ.

3. Щелкните Оформление и персонализация.

4. Щелкните Персонализация.

5. Выберите Параметры дисплея.

6. Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.

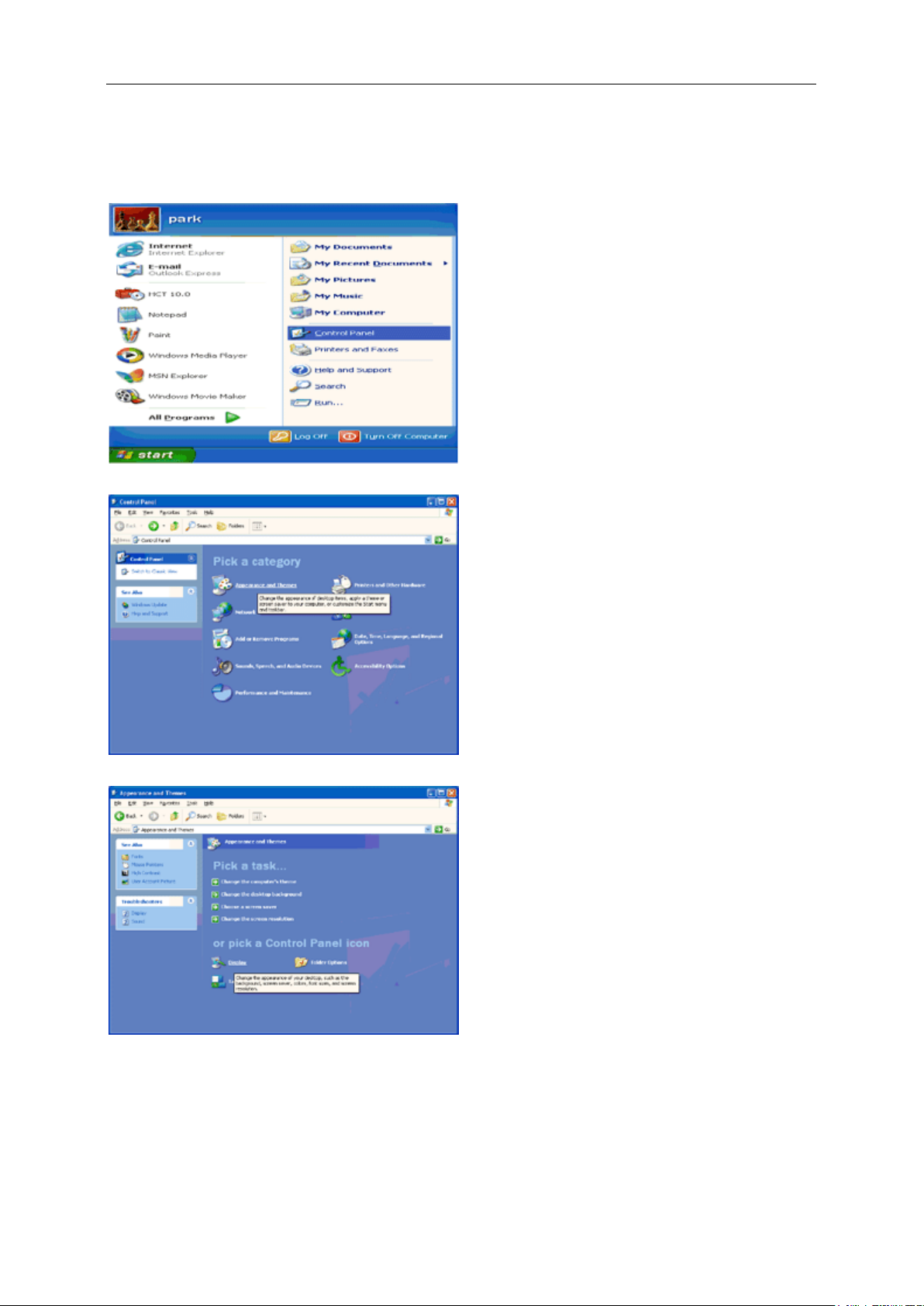

Windows XP

Для ОС Windows XP:

1. Щелкните ПУСК.

2. Выберите ПАРАМЕТРЫ.

3. Выберите ПАНЕЛЬ УПРАВЛЕНИЯ.

4. Щелкните Оформление и темы.

5. Щелкните два раза значок ЭК РА Н .

6. Выберите ПАРАМЕТРЫ.

7. Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.

Windows ME/2000

Для ОС Windows ME/2000:

1. Щелкните ПУСК.

2. Выберите ПАРАМЕТРЫ.

3. Выберите ПАНЕЛЬ УПРАВЛЕНИЯ.

4. Щелкните два раза значок Э КРА Н.

5. Выберите ПАРАМЕТРЫ.

6. Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.

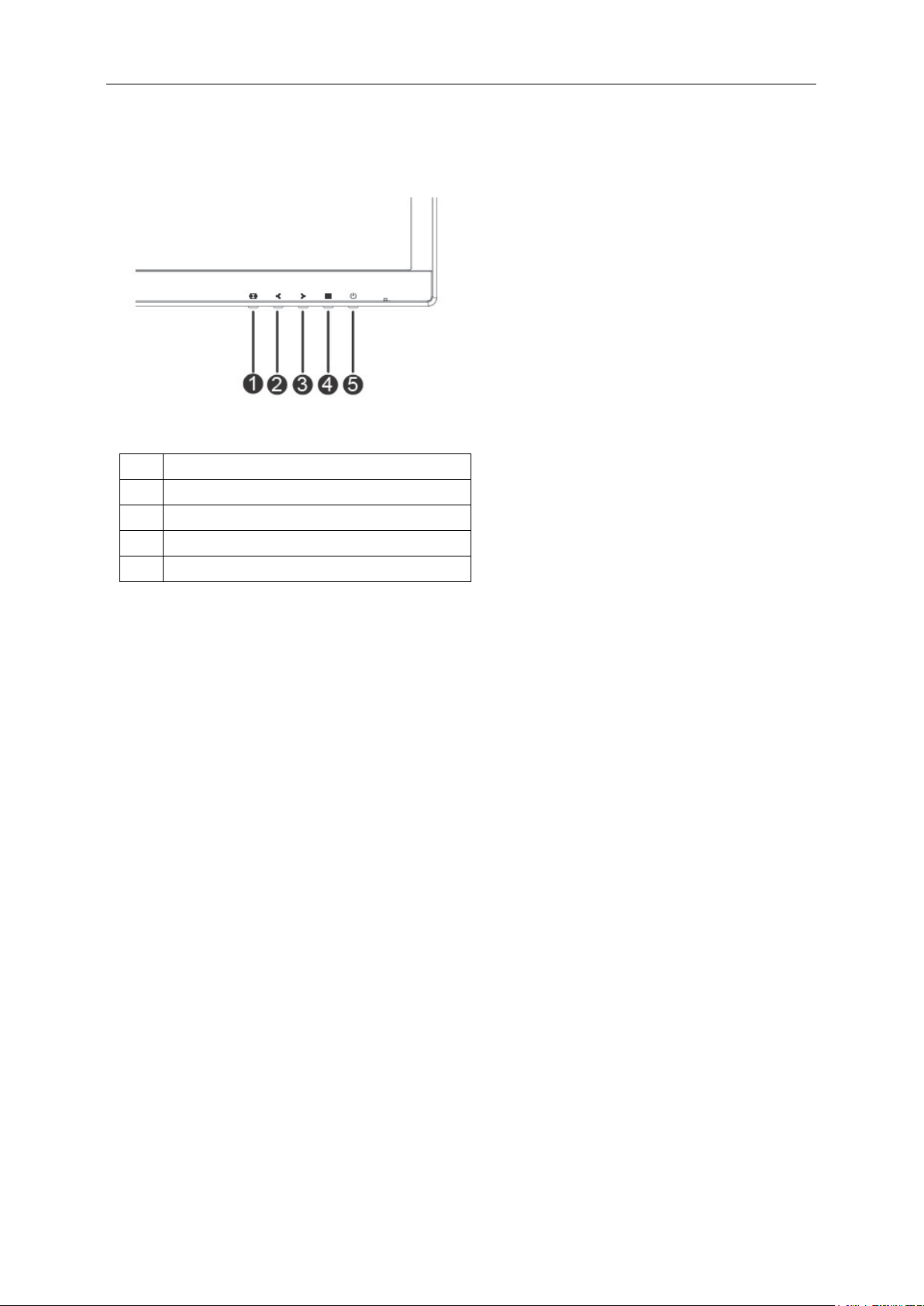

Кнопки управления

Источник / Авто / Выход

Четкий вид/<

Громкость />

Меню / Ввод

Электропитание

Меню / Ввод

Нажмите для отображения экранного меню или подтверждения выбора.

Электропитание

Нажатие кнопки «Питание» приводит к включению или выключению монитора.

Громкость/>

при отсутствии экранного меню для смены формата непрерывно нажимайте кнопку >

Auto (Авто) / Exit (Выход) / «горячая» клавиша Source (Источник)

Когда экранное меню не отображается, нажмите кнопку Auto (Авто)/Source (Источник) несколько раз в течение 2 секунд, чтобы выполнить автоматическую настройку. Когда экранное меню закрыто, кнопка Source (Источник) будет функционировать как «горячая» клавиша Source (Источник). Нажмите несколько раз кнопку Source (Источник), чтобы выбрать источник входного сигнала, отображаемый в строке сообщений, нажмите кнопку Menu (Меню)/Enter (Ввод), чтобы изменить выбранный источник.

Clear Vision (Четкий вид)

1. Когда экранное меню не отображается, нажмите кнопку «<» для включения функции Clear Vision (Четкий вид).

2. Кнопками «<» и «>» выберите нужную настройку: weak (слабая), medium (средняя), strong (высокая) или off

(выкл.). Значением по умолчанию всегда является настройка «off» (выкл.).

3. Нажмите и удерживайте кнопку «<» в течение 5 секунд для включения функции Clear Vision Demo (Просмотр

настройки четкого вида), а на экране на 5 секунд появится сообщение «Clear Vision Demo: on» (Просмотр настройки четкого вида: вкл.). Нажмите кнопку Menu (Меню) или Exit (Выход) для сброса сообщения. Снова нажмите и удерживайте кнопку «<» в течение 5 секунд, функция Clear Vision Demo (Просмотр настройки четкого вида) отключится.

Функция Clear Vision (Четкий вид) позволяет добиться наилучшего изображения путем преобразования низкого разрешения и размытых изображений в четкие и яркие изображения.

OSD Setting (Экранное меню)

Работа с экранным меню осуществляется непосредственно с помощью кнопок управления.

1. Нажмите

2. Нажмите

MENU (Меню) для ее активации. Если имеется вложенное меню, нажмите функциями вложенного меню.

3. Нажмите или , чтобы изменить параметры выбранной функции. Нажмите кнопку AUTO (АВТО)

для выхода. В случае необходимости отрегулировать параметры другой функции, повторите шаги 2–3.

4. Функция блокировки экранного меню: Чтобы заблокировать экранное меню, нажмите и удерживайте кнопку

меню при выключенном мониторе, а затем нажмите кнопку питания для включения монитора. Чтобы

разблокировать экранное меню, нажмите и удерживайте кнопку MENU (Меню) при выключенном

мониторе, а затем нажмите кнопку

Примечание.

1. Если изделие оснащено только одним сигнальным входом, элемент «Input Select» (Выбор входа) будет отключен.

2. В случае, если размер соотношение сторон экрана изделия составляет 4:3 или входной сигнал передается в

исходном разрешении, элемент «Image Ratio» (Соотношение сторон) будет отключен.

3. Будет включена одна из функций «Clear vision» (Четкий вид), «DCR» (Динамическая контрастность), «Color

Boost» (Усиление цветов) и «Picture Boost» (Усиление картинки), остальные же три функции будут отключены соответственно.

кнопку MENU (Меню) для вызова экранного меню.

или для перехода между функциями. После выделения нужной функции нажмите кнопку

или для перехода между

питания для включения монитора.

Luminance (Яркость)

Contrast

1. Нажмите кнопку

MENU (МЕНЮ) для отображения экранного меню.

2. Нажмите кнопку

(МЕНЮ)

3. Нажмите

4. Нажмите

5. Нажмите кнопку

для входа.

или для выбора вложенного меню. или для регулировки.

(Контраст) Brightness

(Яркость)

Eco mode (Эконом)

Gamma (Гамма)

DCR

OverDrive (Ускорение)

или для выбора элемента (Luminance (Яркость)) и нажмите кнопку MENU

AUTO (АВТО) для выхода.

0-100 Контраст из цифрового регистра.

0-100 Регулировка яркости подсветки Standard

(Стандарт)

Text (Текст)

Internet

(Интернет)

Game (Игра)

Movie (Кино)

Sports (Спорт)

Gamma1 (Режим 1) Регулировка режима 1 Gamma2 (Режим 2) Регулировка режима 2 Gamma3 (Режим 3) Регулировка режима 3

Off (Выкл.)

On (Вкл.)

Weak (Слабое) Medium (Среднее) Strong (Сильное) Off (Выкл.)

Стандартный режим

Режим для работы с текстами

Режим для работы в Интернете

Игровой режим

Режим для просмотра кинофильмов

Режим для просмотра спортивных мероприятий

Отключение функции динамической контрастности

Включение функции динамической контрастности

Настройка времени реакции

Регулировка синхронизации изображения для снижения

H.Position

Image Setup (Настр. изображ.)

1. Нажмите кнопку

2. Нажмите кнопку или для выбора элемента (Image Setup (Настройка изображения) и нажмите

MENU (МЕНЮ) для входа.

кнопку

MENU (МЕНЮ) для отображения экранного меню.

3. Нажмите

4. Нажмите

5. Нажмите кнопку

или для выбора вложенного меню. или для регулировки.

Clock (Часы) 0-100

Phase (Фокус.) 0-100

Sharpness

(Резкость)

(Полож. по гор.)

V.Position (Полож. по вер.)

AUTO (АВТО) для выхода.

помех, проявляющихся в виде вертикальных линий. Регулировка фокусировки изображения для снижения

помех, проявляющихся в виде горизонтальных линий.

0-100 Регулировка резкости изображения.

0-100 Регулировка горизонтального положения изображения.

0-100 Регулировка вертикального положения изображения.

Normal

Чтение параметров из ЭСППЗУ для

Чтение параметров из ЭСППЗУ для отображения цветов пользователя.

Nature Skin Sky-blue (Синие

ON (ВКЛ.)/

Отключение и включение режима синего

AutoDetect

ON (ВКЛ.)/

Отключение и включение режима

Green

Коэффициент усиления зеленого цвета из

Color Setup (Настройка цветов)

1. Нажмите кнопку

2. Нажмите кнопку или для выбора элемента (Color Setup (Настройка цветов)) и нажмите кнопку

MENU (МЕНЮ) для входа.

MENU (МЕНЮ) для отображения экранного меню.

3. Нажмите

4. Нажмите

5. Нажмите кнопку

или для выбора вложенного меню. или для регулировки.

Color Temp. (Цв. режим)

DCB Mode (DCB реж.)

AUTO (АВТО) для выхода.

Warm (Теплый)

(Нормальный)

Cool (Холодный)

sRGB

User (Пользов.) Full Enhance

(Ул. по всем пар.)

(Ест. оттен. кожи)

Green Field

(Зеленое поле)

ON (ВКЛ.)/ OFF (ВЫКЛ.)

Чтение параметров из ЭСППЗУ для отображения теплых цветов.

отображения нормальных цветов. Чтение параметров из ЭСППЗУ для

отображения холодных цветов. Чтение параметров из ЭСППЗУ для

отображения SRGB-цветов.

Отключение и включение режима полного улучшения

Отключение и включение режима естественных оттенков кожи

Отключение и включение режима зеленого поля

DCB Demo

(DCB Демо) Red (Красный) 0-100

(Зеленый) Blue (Синий) 0-100

небо)

(Автоопредел.)

0-100

OFF (ВЫКЛ.)

OFF (ВЫКЛ.) ON (ВКЛ.)/

OFF (ВЫКЛ.)

неба

автоопределения Отключение и включение демонстрации

Коэффициент усиления красного цвета из цифрового регистра.

цифрового регистра. Коэффициент усиления синего цвета из

цифрового регистра.

Picture Boost (Улучш. изобр.)

Bright Frame

Frame Size (Размер

H. position (Полож. по гор.)

Регулировка горизонтального положения кадра

1. Нажмите кнопку

MENU (МЕНЮ) для отображения экранного меню.

2. Нажмите кнопку

кнопку

MENU (МЕНЮ) для входа.

3. Нажмите

4. Нажмите

5. Нажмите кнопку

или для выбора элемента (Picture Boost (Улучшение изображения)) и нажмите

или для выбора вложенного меню. или для регулировки.

AUTO (АВТО) для выхода.

(Яркий кадр)

кадра)

Brightness (Яркость)

Contrast (Контраст)

V. position (Полож. по вер.)

Примечание.

Для улучшения качества просмотра отрегулируйте яркость, контраст и положение яркого кадра.

ON (ВКЛ.)/OFF (ВЫКЛ.) Включение или отключение яркого кадра

14-100 Регулировка размера кадра

0-100 Регулировка яркости для области улучшения

0-100

0-100 Регулировка вертикального положения кадра

Регулировка контрастности для области улучшения

OSD Setup (Настройки меню)

1. Нажмите кнопку

MENU (МЕНЮ) для отображения экранного меню.

2. Нажмите кнопку

MENU (МЕНЮ) для входа.

кнопку

3. Нажмите

4. Нажмите

5. Нажмите кнопку

или для выбора вложенного меню. или для регулировки.

Language (Язык)

Timeout (Вр. отобр. меню)

V. Position (Полож. по вер.)

Transparence (Прозр.)

или для выбора элемента (OSD Setup (Настройка экранного меню)) и нажмите

AUTO (АВТО) для выхода.

English (Английский), France (Французский), Spanish (Испанский), Portugues (Португальский), German (Немецкий), Italian (Итальянский), Dutch (Голландский), Swedish (Шведский), Finnish (Финский), Polish (Польский), Czech (Чешский), Russia (Русский), Korea (Корейский), TChina (Китайский традиционный), SChina (Китайский упрощенный), Japanese (Японский).

5-120

0-100

0-100 Настройка экранного меню.

Выберите язык экранного меню

Регулировка времени отображения экранного меню.

Регулировка положения экранного меню по вертикали.

Break Reminder

(Напоминание о паузе)

DP Capability (Скорость ОД)

HDMI 1.4/2.0

ON (ВКЛ.)/OFF (ВЫКЛ.)

1.1/1.2

Напоминание о необходимости сделать перерыв, если продолжительность непрерывной работы превышает 1 час.

1. В режиме DP 1.1, на выходе DP выводится полноформатное изображение, получаемое со входа DP, если вход DP получает видеоданные.

2. В режиме DP 1.2, (А) на выходе DP выводится полноформатное

изображение, получаемое со входа DP, если на выходе графической карты DP выводятся данные для одного монитора.

(Б) на выходе DP выводится следующее изображение (или изображения) для монитора 1 или 2, если на выходе графической карты DP выводятся изображения для монитора 2 или 3 при последовательном (гирляндном) подключении.

По умолчанию установлено HDMI 2.0. Однако HDMI 1.4 поддерживается большинством проигрывателей Blu-Ray/DVD на рынке.

PIP Setting (Настройка функции PIP)

∨ ∨ ∨

∨

∨ ∨

∨

∨ ∨ ∨

∨

∨ ∨

∨

∨ ∨ ∨

1. Нажмите кнопку

MENU (МЕНЮ) для отображения экранного меню.

2. Нажмите кнопку

(МЕНЮ)

3. Нажмите

4. Нажмите или для регулировки.

5. Нажмите кнопку

PIP OFF (Выкл.) / PIP / PBP

Main Source (Основ. источник)

Sub Source

(Допол. источник)

Size (Размер)

Position (Положение)

Audio (Аудио)

Swap (Замена)

Совместимость основного и дополнительного источника см. в таблице ниже.

или для выбора элемента PIP (Картинка в картинке) и нажмите кнопку MENU

для входа. или для выбора вложенного меню.

AUTO (АВТО) для выхода.

Отключение и включение режимов PIP или PBP.

D-SUB/DVI/HDMI/MHL/DP

Small (Малый) / Middle (Средний) / Large (Большой)

Right-up (Справа вверху) Right-down (Справа внизу)

On (Вкл.): Звук PIP Off (Выкл.): Основной звук On (Вкл.): Замена Off (Выкл.): никакого действия

Выбор источника сигнала для основного экрана.

Выбор источника сигнала для дополнительного экрана.

Выбор размера экрана.

Установка местоположения экрана.

Отключение и включение настройки звука.

Замена источников сигнала для экранов.

PIP

D-sub

SUB Source

(Дополнительный

источник)

PBP

SUB Source

(Дополнительный

источник)

DVI

HDMI/MHL

Кабель DP

D-sub

DVI

HDMI/MHL

Кабель DP

D-sub DVI HDMI/MHL Кабель DP

Main Source (Основ. источник)

Extra (Доп.)

1. Нажмите кнопку

2. Нажмите кнопку или для выбора элемента (Extra (Допол. настр.)) и нажмите кнопку MENU

MENU (МЕНЮ) для отображения экранного меню.

(МЕНЮ)

3. Нажмите

4. Нажмите

5. Нажмите кнопку

для входа. или для выбора вложенного меню.

или для регулировки.

Input Select (Выбор входа)

Auto Config. (Автонастр.)

Off Ti me r (Таймер выкл.)

AUTO (АВТО) для выхода.

Auto (Авто)

D-SUB

DVI

HDMI1/MHL

Кабель DP

Yes (Да) / No (Нет)

0–24 ч Выбор времени отключения питания.

Полный Полный экран Широкий 16:9 или 16:10

Автоматическое определение входного сигнала.

Выбор в качестве источника входного сигнала D-SUB.

Выбор в качестве источника входного сигнала DVI.

Выбор в качестве источника входного сигнала HDMI.

Выбор в качестве источника входного сигнала DP.

Автоматическая настройка значений по умолчанию для параметров изображения.

Image Ratio (Формат изображ.)

DDC/CI Yes (Да) / No (Нет)

Reset (Сброс) Yes (Да) / No (Нет)

Примечание.

1. Если DP-видеоконтент поддерживает стандарт DP1.2, выберите DP1.2 для режима DP Capability, впротивном

случае выберите DP1.1..

2. В режимах Movie1 и Movie2 поддерживается только цифровой сигнал.

3. Можно задать только Формат изображения или режим PIP/PBP.

4. Фу нкция синхронизации видео поддерживается только в режимах Movie1 и Movie2 (Пример:

480I,480P,576I,576P,720P,1080i,1080P)

Квадратный 4:3 или 5:4 Movie1 Растяжение: Сверху 9% ; снизу 9%. Movie2 Растяжение: Сверху 9% ; снизу 17%. 1:1 Исходное разрешение

Включение и отключение поддержки

DDC/CI.

Сброс параметров меню к стандартным значениям.

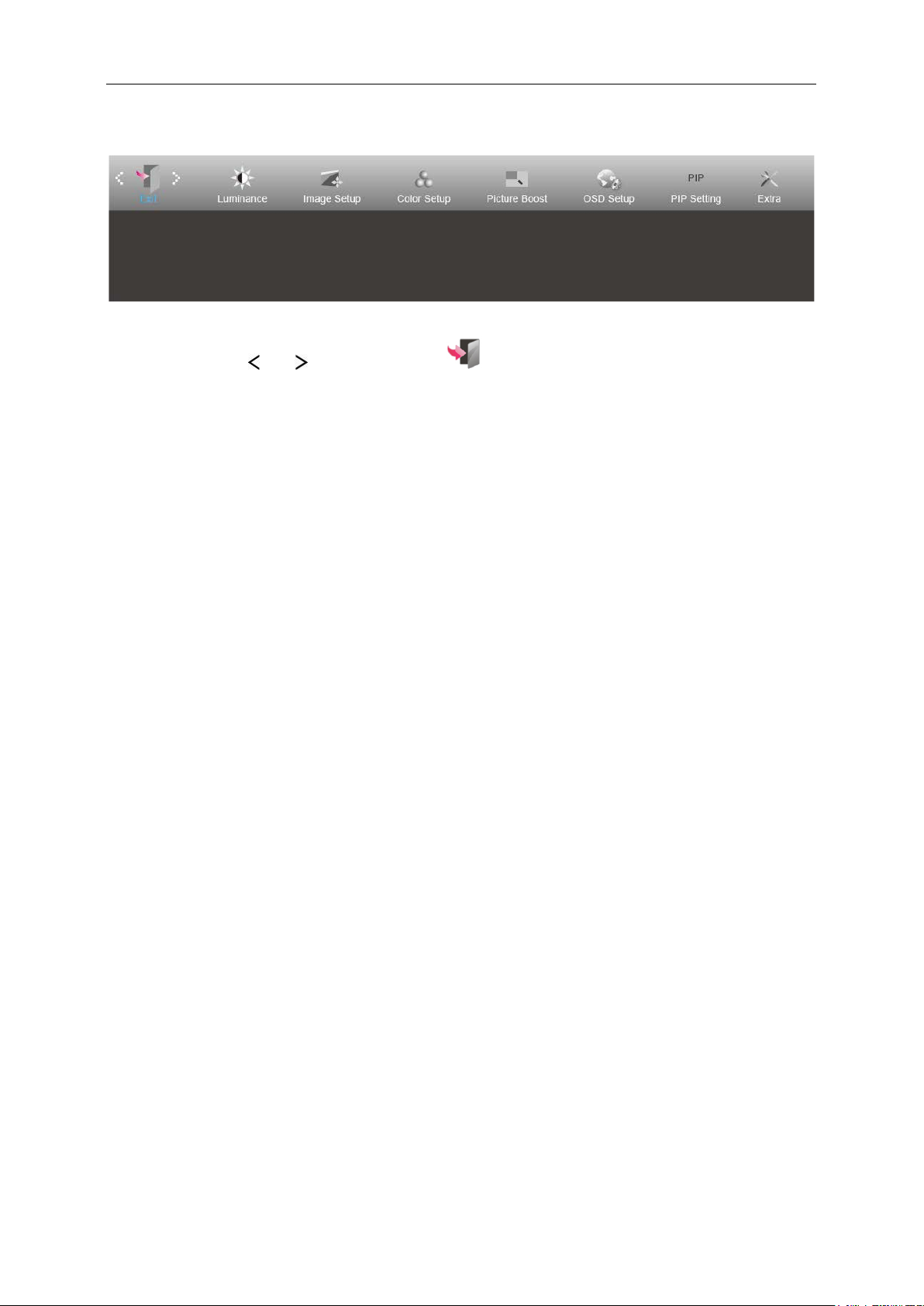

Exit (Выход)

1. Нажмите кнопку

2. Нажмите кнопку или для выбора элемента (Exit (Выход)) и нажмите кнопку MENU (МЕНЮ)

для входа.

MENU (МЕНЮ) для отображения экранного меню.

3. Нажмите кнопку

AUTO (АВТО) для выхода.

Индикаторы

Режим полного энергопотребления

Состояние Цвет индикатора

Blue (Синий)

Энергосбережение Kрасный

Программа-драйвер

Драйвер монитора

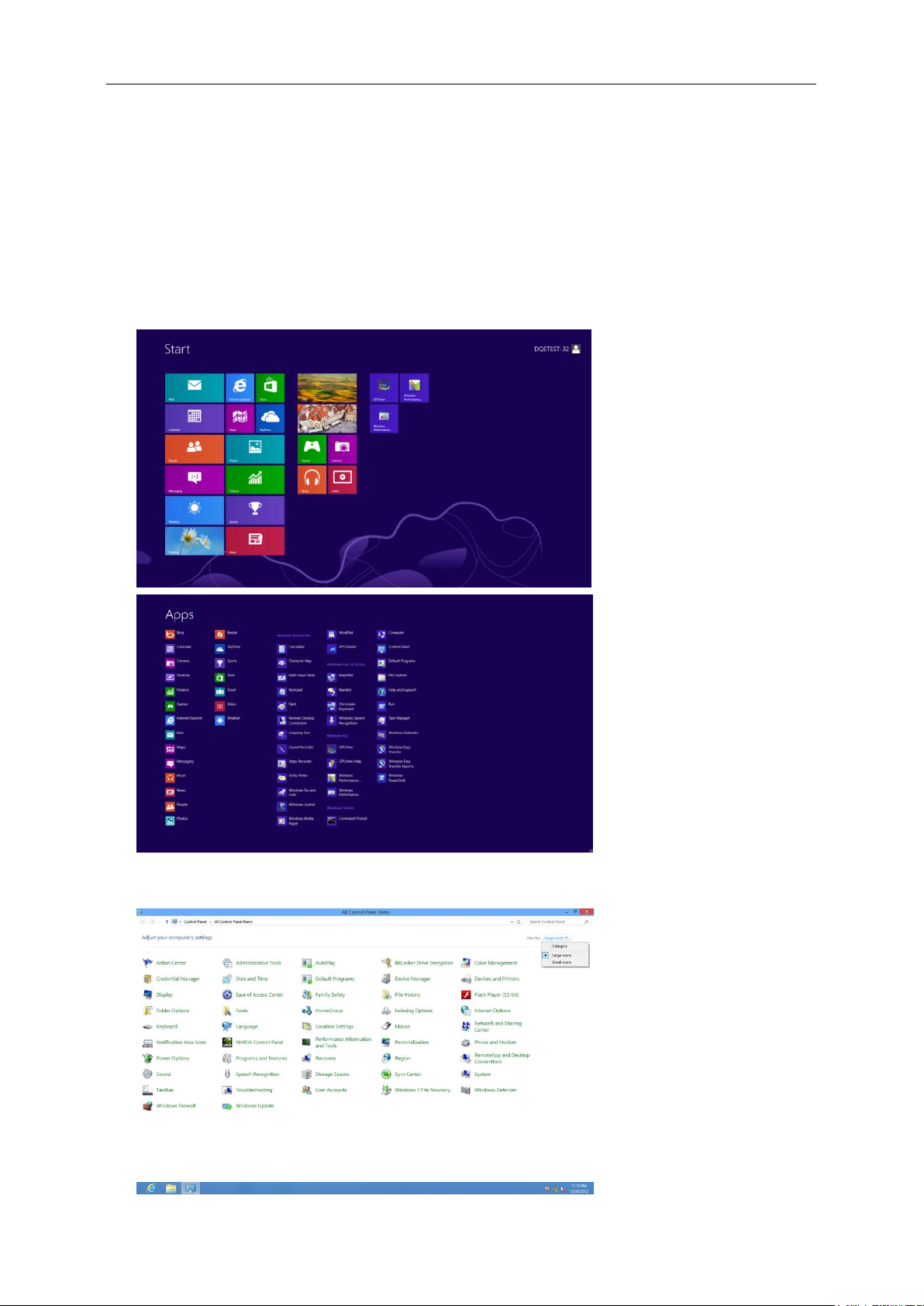

Windows 8

1. Запустите Windows® 8

2. Щелкните правой кнопкой и выберите Все приложения в нижней правой части экрана.

3. Щелкните значок «Панель управления»

4. Для «Вид» выберите «Крупные значки» или «Мелкие значки».

5. Щелкните значок «Экран».

6. Нажмите кнопку «Изменение параметров дисплея».

7. Нажмите кнопку «Дополнительные параметры».

8. Выберите вкладку «Монитор», а затем нажмите кнопку «Свойства».

9. Выберите вкладку «Драйвер».

10. Откройте окно «Обновление драйверов-Универсальный монитор PnP» щелкнув «Обновить...», а затем нажав

кнопку «Выполнить поиск драйверов на этом компьютере».

11. Выберите «Выбрать драйвер из списка уже установленных драйверов».

12. Нажмите кнопку «Диск». Нажмите на кнопку «Обзор» и перейдите в следующий каталог: X:\Driver\module name

(где «X» — буква диска, назначенная приводу компакт-дисков).

13. Выберите файл «xxx.inf», а затем нажмите кнопку «Открыть». Нажмите кнопку «OK».

14. Выберите модель своего монитора и нажмите кнопку «Далее». Файлы будут скопированы с компакт-диска на

жесткий диск компьютера.

15. Закройте все окна и извлеките компакт-диск.

16. Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления экрана и

соответствующий профиль согласования цветов.

Windows 7

1. Запустите Windows® 7

2. Нажмите кнопку «Пуск», затем выберите «Панель управления».

3. Щелкните значок «Экран».

4. Нажмите кнопку «Изменение параметров дисплея».

5. Нажмите кнопку «Дополнительные параметры».

6. Выберите вкладку «Монитор», а затем нажмите кнопку «Свойства».

7. Выберите вкладку «Драйвер».

8. Откройте окно «Обновление драйверов-Универсальный монитор PnP» щелкнув «Обновить...», а затем

нажав кнопку «Выполнить поиск драйверов на этом компьютере».

9. Выберите «Выбрать драйвер из списка уже установленных драйверов».

10. Нажмите кнопку «Диск». Нажмите на кнопку «Обзор» и перейдите в следующий каталог: X:\Driver\module

name (где «X» — буква диска, назначенная приводу компакт-дисков).

11. Выберите файл «xxx.inf», а затем нажмите кнопку «Открыть». Нажмите кнопку «OK».

12. Выберите модель своего монитора и нажмите кнопку «Далее». Файлы будут скопированы с компакт-диска на

жесткий диск компьютера.

13. Закройте все окна и извлеките компакт-диск.

14. Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления экрана и

соответствующий профиль согласования цветов.

Windows V ista

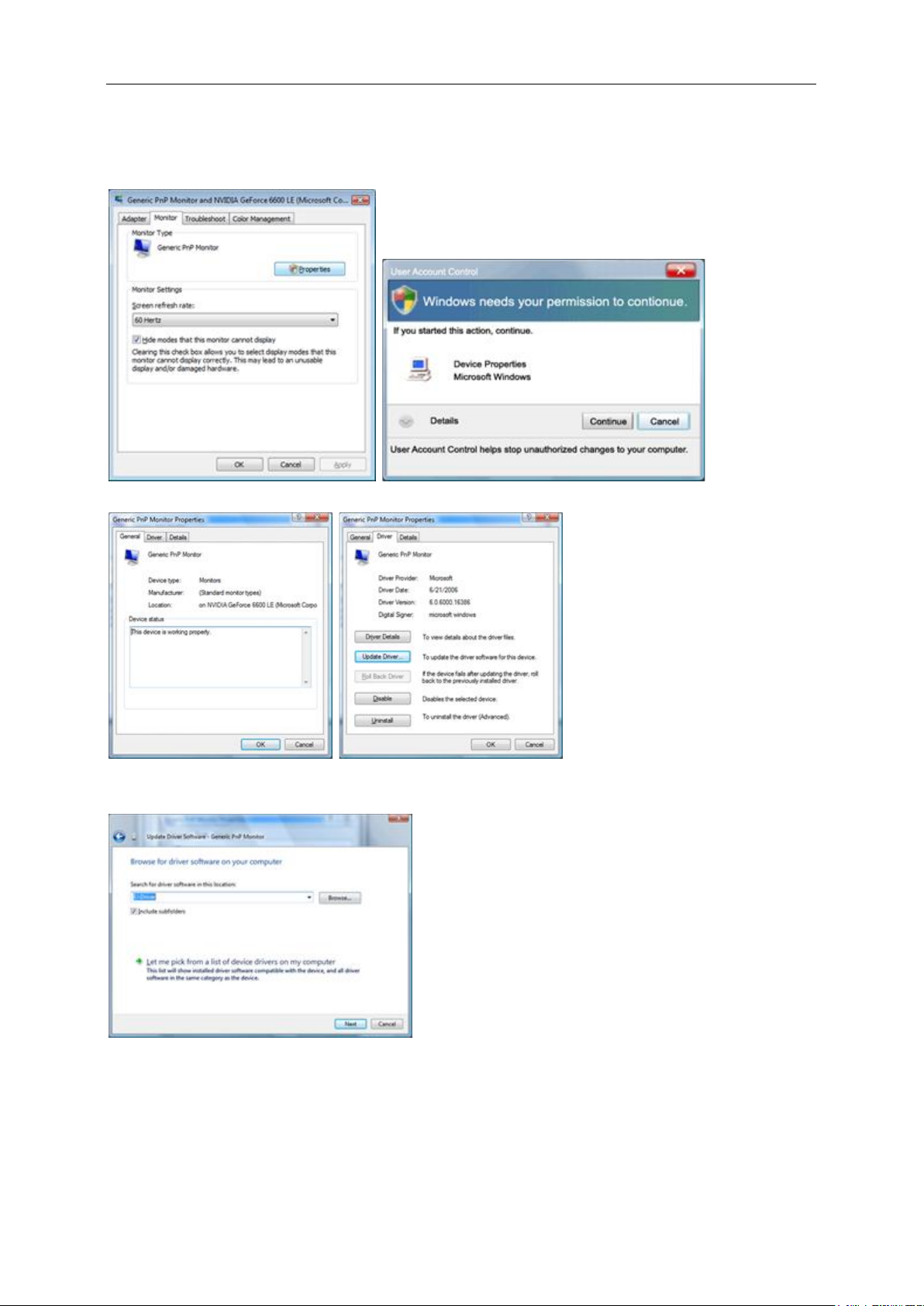

1. Нажмите «Пуск» и выберите «Панель управления». Затем щелкните два раза значок «Оформление и

персонализация».

2. Выберите «Персонализация», а затем «Параметры экрана».

3. Выберите «Дополнительные параметры...».

4. Нажмите кнопку «Свойства» на вкладке «Монитор». В случае, если кнопка «Свойства» будет отключена, это

означает, что конфигурация монитора выполнена. Монитор готов к использованию. В случае, если отображается сообщение «Windows требуется...», как показано на следующей иллюстрации, нажмите кнопку «Продолжить».

5. Нажмите кнопку «Обновить драйвер» на вкладке «Драйвер».

6. Установите флажок «Выполнить поиск драйверов на этом компьютере» и щелкните «Выбрать драйвер из

списка уже установленных драйверов».

7. Нажмите кнопку «Диск...», затем нажмите кнопку «Обзор...» и выберите соответствующий привод F:\Driver

(привод компакт-дисков).

8. Выберите модель своего монитора и нажмите кнопку «Далее».

9. Нажмите «Закрыть» → «Закрыть» → «OK» → «OK» на следующих отображаемых окнах по очереди.

Windows XP

1. Запустите Windows® XP

2. Нажмите кнопку «Пуск», затем выберите «Панель управления».

3. Выберите и щелкните категорию «Оформление и темы».

4. Щелкните элемент «Экран».

5. Выберите вкладку «Настройки», затем нажмите кнопку «Дополнительно».

6. Выберите вкладку «Монитор».

- Если кнопка «Свойства» отключена, это означает, что монитор настроен надлежащим образом. Завершите процесс установки.

- Если кнопка «Свойства» активирована, щелкните ее.

Выполните указанные ниже операции.

7. Щелкните вкладку «Драйвер», а затем кнопку «Обновить драйвер...».

8. Нажмите кнопку с зависимой фиксацией «Install from a list or specific location [advanced] (Установить из списка или специального места [дополнительно]», а затем щелкните кнопку «Далее».

9. Нажмите кнопку с зависимой фиксацией «Поиск не производить. Я выберу драйвер для установки». Затем щелкните кнопку «Далее».

10. Нажмите кнопку «Диск...», затем кнопку «Обзор...» и выберите соответствующий привод F: (привод компакт-дисков).

11. Нажмите кнопку «Открыть», затем кнопку «OK».

12. Выберите модель своего монитора и нажмите кнопку «Далее».

- Если появится сообщение «has not passed Windows® Logo testing to verify its compatibility with

Windows® XP» (Не прошел тестирование логотипа Windows® для проверки совместимости с

Windows® XP), щелкните кнопку «Continue Anyway» (Все равно продолжить).

13. Нажмите кнопку «Готово», затем нажмите кнопку «Закрыть».

14. Щелкните кнопку «OK», затем еще раз кнопку «OK», чтобы закрыть диалоговое окно Display Properties (Свойства экрана).

Windows 2000

1. Запустите Windows® 2000.

2. Нажмите кнопку «Пуск», выберите «Настройка» и выберите «Панель управления».

3. Щелкните два раза значок «Экран».

4. Выберите вкладку «Параметры», затем нажмите кнопку «Дополнительно».

5. Выберите «Монитор»

- Если кнопка «Свойства» отключена, это означает, что монитор настроен надлежащим образом. Завершите

процесс установки.

- Если кнопка «Свойства» активная. нажмите кнопку «Свойства». Выполните указанные ниже операции.

6. Выберите вкладку «Драйвер», нажмите кнопку «Обновить...», а затем нажмите кнопку «Далее».

7. Выберите «Показать список всех драйверов для данного устройства», затем нажмите кнопку «Далее», а затем нажмите «Диск...».

8. Нажмите кнопку «Обзор...», затем выберите соответствующий диск F: (привод компакт-дисков).

9. Нажмите кнопку «Открыть», затем нажмите кнопку «OK».

10. Выберите модель своего монитора и нажмите кнопку «Далее».

11. Нажмите кнопку «Готово», затем нажмите кнопку «Закрыть». Если отобразится окно «Цифровая подпись не найдена», нажмите кнопку «Да».

Windows ME

1. Запустите Windows® Me

2. Нажмите кнопку «Пуск», выберите «Настройка» и выберите «Панель управления».

3. Щелкните два раза значок «Экран».

4. Выберите вкладку «Параметры», затем нажмите кнопку «Дополнительно».

5. Нажмите кнопку «Монитор», затем нажмите кнопку «Изменить...».

6. Выберите «Указать расположение драйвера», затем нажмите кнопку «Далее».

7. Выберите «Не выполнять поиск, я сам выберу нужный драйвер», затем нажать кнопку «Далее», затем нажать «Диск...».

8. Нажмите кнопку «Обзор...», затем выберите соответствующий диск F: (привод компакт-дисков), затем нажмите кнопку «OK».

9. Нажмите кнопку «OK», выберите модель своего монитора и нажмите кнопку «Далее».

10. Нажмите кнопку «Готово», затем нажмите кнопку «Закрыть».

ПО i-Menu

«i-Menu» — это ПО, разработанное компанией AOC. ПО i-Menu позволяет легко отрегулировать параметры изображения монитора с помощью меню вместо кнопок, расположенных на мониторе. Для выполнения установки следуйте приведенным ниже указаниям.

ПО e-Saver

ПО AOC e-Saver служит для управления питанием монитора. ПО AOC e-Saver обеспечивает функцию интеллектуального отключения для имеющихся у пользователя мониторов, позволяет выключать монитор по расписанию вне зависимости от состояния работы ПК в данный момент (On (включен), Off (выключен), в Sleep (спящем) режиме, запущена Screen Saver (экранная заставка)). Фактическое время выключения будет зависеть от параметров, заданных пользователем (см. приведенный ниже пример). Запустите файл «driver/e-Saver/setup.exe», чтобы начать установку ПО e-Saver, выполняйте указания Мастера установки для реализации данной процедуры.

Для каждого из четырех состояний ПК можно выбрать желаемое время (в минутах) из раскрывающегося списка, по истечение которого будет выполнено автоматическое выключение монитора. На приведенной ниже иллюстрации задана следующая конфигурация:

1) Монитор будет всегда включен в случае, когда ПК включен.

2) Монитор автоматически отключится через 5 минут после отключения питания от ПК.

3) Монитор автоматически отключится через 10 минут после перехода ПК в спящий режим или в режим ожидания.

4) Монитор автоматически отключится через 20 минут после включения экранной заставки.

Чтобы вернуть параметры ПО e-Saver к значениям, заданным по умолчанию (как на следующем рисунке), можно нажать кнопку «RESET» (СБРОС).

Screen+

ПО «Screen+» разработано компанией AOC. ПО Screen+ является средством разбиения рабочего стола экрана. С его помощью можно разбить рабочий стол на различные панели, в каждой панели будет отображаться свое окно. От пользователя потребуется только перетащить окно на соответствующую панель в случае, когда к ней потребуется доступ. Имеется поддержка отображения на несколько мониторов, что упрощает выполнение задач. Для установки выполняйте указания программы установки.

 Шнур питания подсоединен правильно?

Поиск и устранение неисправностей

Проблема и вопрос

Индикатор питания не горит

Нет изображения на экране

Возможное решение

Убедитесь, что кнопка питания включена, а шнур питания подключен надлежащим образом к сетевой розетке с заземлением и к монитору.

Проверьте соединение шнура питания и подачу электроэнергии.

 Кабель подсоединен правильно?

(Подсоединение с использованием кабеля D-sub) Проверьте подключение кабеля DB-15. (Подсоединение с использованием кабеля DVI) Проверьте подключение кабеля DVI. * Вход DVI присутствует только на некоторых моделях.

 В случае, если питание включено, перезагрузите компьютер, чтобы

увидеть начальный экран (экран входа в систему), который может быть виден. Если начальный экран (экран входа в систему) отобразился, выполните загрузку компьютера в подходящем режиме (в «безопасном режиме» для ОС Windows ME/2000), а затем измените частоту в параметрах видеоадаптера. (См. раздел «Установка оптимального разрешения».) В случае, если начальный экран (экран входа в систему) не отображается, обратитесь в сервисный центр или к своему дилеру.

 На экране отображается «Input Not Supported» (Вход не поддерживается)?

Это сообщение может выдаваться в случае, когда сигнал с видеоадаптера предназначен для частоты и разрешения, которые превышают максимальные разрешение и частоту, работу с которыми монитор может поддерживать надлежащим образом. Отрегулируйте значения максимального разрешения и частоты так, чтобы монитор мог работать с ними правильно.

 Убедитесь, что установлены драйверы мониторов AOC.

Изображение нечеткое, имеется двоение и затенение изображения

Изображение дергается, мерцает или «идет волнами»

Отрегулируйте уровни контрастности и яркости. Нажмите для автоматической настройки. Убедитесь, что не используется удлинительный кабель или распределительная коробка. Производитель рекомендует подключать монитор непосредственно к выходному разъему видеоадаптера на задней стенке компьютера.

Уберите как можно дальше от монитора электрические устройства, которые могут вызывать электромагнитные помехи. Используйте максимальную частоту обновления монитора, которую он поддерживает для используемого разрешения.

Монитор «зависает» в

Изображение имеет цветовые

неактивном режиме

Выключатель питания компьютера должен быть во включенном положении. Плата видеоадаптера компьютера должна быть плотно установлена в своем разъеме. Убедитесь, что видео-кабель монитора надежно подключен к компьютеру. Осмотрите видео-кабель монитора и убедитесь в целостности всех контактов. Убедитесь, что компьютер работает — нажмите клавишу CAPS LOCK наблюдая за состоянием индикатора CAPS LOCK. Индикатор должен либо загореться, либо погаснуть после нажатия на клавишу CAPS LOCK.

Не отображается один из

основных цветов (КРАСНЫЙ, ЗЕЛЕНЫЙ или СИНИЙ)

Нарушена центровка или размер изображения на экране

дефекты (белый не выглядит белым)

Горизонтальные или

вертикальные помехи на экране

Осмотрите видео-кабель монитора и убедитесь в целостности всех контактов. Убедитесь, что видео-кабель монитора надежно подключен к компьютеру.

Отрегулируйте положение изображения по горизонтали и по вертикали или нажмите «горячую клавишу» (AUTO (АВТО)).

Отрегулируйте цвета RGB или выберите желаемую цветовую температуру.

Используйте режим завершения работы Windows 95/98/2000/ME для регулировки синхронизации и фазы. Нажмите для автоматической настройки.

модели

Система управления

Цветной ЖК-дисплей на тонкопленочных транзисторах

Шаг пикселя

0, 1845 (ПО ГОРИЗОНТ.) мм x 0, 1845 (ПО ВЕРТ.) мм

Видео

Аналоговый интерфейс R, G, B & Digital interface

Размер развертки по

Размер развертки по вертикали

Plug & Play

VESA DDC2B/CI

Аналоговый: 0,7 В, двойной амплитуды (стандарт), 75 Ом, Источник питания

Переменный ток 100-240 В, 50/60 Гц

Типичный(Яркость = 90,Контрастность = 50)

70W

Высота (с подставкой)

494,6~659,6 мм

Ширина

741,8мм

в нерабочем режиме

от -25° до 55°C

во время эксплуатации

от 10% до 85% (без образования конденсата)

Технические характеристики

Общие технические характеристики

Панель

Другое

Наименование

Фактический размер изображения по диагонали

Раздельная синхронизация Г/В TTL Цвета экрана 1,07B цветов

Частота отображения точек

Частота горизонтальной развертки

горизонтали (макс.) Частота вертикальной развертки От 23 Гц до 80 Гц

(макс.)

Оптимальное предварительно установленное разрешение

Входной разъем

U3277PQU

812,8 мм по диагонали

210MГц(D-SUB) 300MГц(двухканальный DVI,HDMI1.4,MHL) 600MГц(DP,HDMI2.0)

От 30 до 99 кГц (D-SUB, двухканальный DVI,MHL,HDMI1.4)

От 30 до 160 кГц(DP,HDMI2.0) 708 мм

399 мм 1920x1080 при 60Hz(D-SUB,MHL)

3840x2160 при 30Hz(двухканальный DVI I,HDMI1.4) 3840x2160при 60Hz(DP,HDMI2.0)

VGA/двухканальный DVI/ HDMI/MHL/DP/AUDIO IN/Bыход на наушники/USB2.0x2/USB3.0x2

Физические характеристики

Условия эксплуатации

Входной видеосигнал Динамик 3 Вт x 2

Потребляемая мощность

Off timer (Таймер выключения) 0–24 ч Тип разъема Тип сигнального кабеля Съемный

Размеры и вес:

Глубина 229 мм Вес (только монитор) 11,51 кг Температура во время эксплуатации от 0° до 40°C

Влажность

положительный, TMDS

(Яркость = 100,Контрастность = 100) 82W энергопотребление ≤0.5W

VGA, двухканальный DVI, HDMI, DP-вход, линейный вход, выход на наушники, USB2.0x2, USB3.0x2

Высота над уровнем моря

во время эксплуатации

0-5 000 м (0-16 404 футов)

в нерабочем режиме от 5% до 93% (без образования конденсата)

в нерабочем режиме 0-12 192 м (0-40 000 футов)

Поскольку MHL обеспечивает функцию зарядки мобильного телефона и имеет общий разъем с HDMI, когда для MHL установлено значение On (Вкл.), Off (Выкл.) или Standby mode (Режим ожидания), через порт MHL подается питание для зарядки подключенного в данный момент устройства. В режиме Standby (Ожидание) и Off (Выкл.) энергосбережение ErP недоступно для функций зарядки MHL.

Предустановленные режимы дисплея

Стандарт

VGA VGA VGA VGA

DOS MODE 720x400 при 70Hz 31,469 70,087

SVGA SVGA SVGA SVGA

MAC MODE 832x624 при 75Hz 49,725 74,551

XGA XGA

XGA SXGA SXGA

WXGA+ WSXGA

FHD

HD HD 1280x720 при 60HZ

QWHD 2560x1440 при 60Hz 88,786 59,9

UHD 3840X2160 при 30Hz 67,5 30

UHD 3840X2160 при 60Hz 133,32 60

Разрешение

640x480 при 60Hz 640x480 при 67Hz 640x480 при 72Hz 640x480 при 75Hz

800x600 при 56Hz 800x600 при 60Hz 800x600 при 72Hz 800x600 при 75Hz

1024x768 при 60Hz 1024x768 при 70Hz

1024x768 при 75Hz 1280x1024 при 60Hz 1280x1024 при 75Hz

1440x900 при 60Hz 1680x1050 при 60Hz 1920x1080 при 60Hz

1280x960 при 60HZ

Частота строк (кГц) Частота кадров (кГц)

31,469

35 66,667

37,861

37,5

35,156 37,879 48,077 46,875

48,363 56,476 60,023 63,981 79,976 55,935 64,674

67,5

44,772

59,94

72,809

56,25 60,317 72,188

60,004 70,069 75,029

60,02 75,025 59,887 59,954

59,885

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

Видео-красный

+5 В

Видео-зеленый

Земля

Видео-синий

Не задействован

Последовательная передача DDC-данных

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

Данные TMDS 2/4 экранирование

Земля (для +5 В)

Назначение контактов

15-контактный кабель для передачи сигналов цветного изображения

4 Не задействован 12 5 Определение кабеля 13 Горизонтальная синхронизация

6 ЗЕМЛЯ-К РАС Н ЫЙ 14 Вертикальная синхронизация 7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15 8 ЗЕМЛЯ-СИНИЙ

Последовательная DDC-синхронизация

24-контактный кабель для передачи сигналов цветного изображения

1 2

4 5 Данные TMDS 4 + 17

6 DDC-синхронизация 18 7 DDC-данные 19 Данные TMDS 0/5 экранирование 8 Не задействован 20

9 10 Данные TMDS 1 + 22 11 Данные TMDS 1/3 экранирование 23 TMDS-синхронизация +

Данные TMDS 2－ Данные TMDS 2＋

Данные TMDS 4－

Данные TMDS 1－

Данные TMDS 3－

13 14 Питание +5 В

21 Данные TMDS 5 +

24 TMDS-синхронизация -

Данные TMDS 3＋

Определение «горячего» подключения

Данные TMDS 0－ Данные TMDS 0＋

Данные TMDS 5－

Экранирование TMDS-синхронизации

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

Экранирование TMDS-синхронизации

Зарезервировано (не задействован на устройстве)

Определение «горячего» подключения

ML_Lane 3 (p)

CONFIG1

GND

AUX_CH(p)

Определение «горячего» подключения

ML_Lane 1 (p)

Возврат DP_PWR

19-контактный кабель для передачи сигналов цветного изображения

2 Данные TMDS 2 экранирование 12 TMDS-синхронизация

3 Данные TMDS 2 13 CEC

5 Данные TMDS 1 экранирование 15 SCL

6 Данные TMDS 1 16 SDA

8 Данные TMDS 0 экранирование 18 Питание +5 В

9 Данные TMDS 0 19 10 TMDS-синхронизация +

20-контактный кабель для передачи сигналов цветного изображения

Данные TMDS 2＋

Данные TMDS 1 +

Данные TMDS 0＋

Земля DDC/CEC

№ контакта Наименование сигнала № контакта Наименование сигнала

1 ML_Lane 3 (n) 11 GND

2 GND 12 ML_Lane 0 (p)

4 ML_Lane 2 (n) 14 CONFIG2

6 ML_Lane 2 (p) 16 GND

7 ML_Lane 1 (n) 17 AUX_CH(n)

8 GND 18

10 ML_Lane 0 (n) 20 DP_PWR

Технология Plug and Play

Функция Plug & Play DDC2B

Данный монитор поддерживает функции VESA DDC2B в соответствии со стандартом VESA DDC. Эти функции позволяют компьютеру распознавать монитор и, в зависимости от используемой версии DDC, получать от монитора дополнительную информацию о его возможностях.

DDC2B — это двунаправленный канал данных, основанный на протоколе I2C. Компьютер может запросить информацию EDID по каналу DDC2B.

Положения

Декларация Федеральной комиссии по средствам связи (FCC)

Заявление о соответствии требованиям FCC относительно радиочастотных помех для устройств класса B. ПРЕДУПРЕЖДЕНИЕ: (ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ FCC)

ПРИМЕЧАНИЕ. Настоящее оборудование прошло испытания, показавшие его соответствие ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил Федеральной комиссии по средствам связи. Эти ограничения введены для того, чтобы обеспечить надлежащую защиту от вредных помех в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию, поэтому в случае его установки и эксплуатации с нарушением инструкций возможно появление вредных помех для радиосвязи. Однако и в случае установки с соблюдением инструкций отсутствие помех в каждом конкретном случае не гарантируется. Если данное оборудование действительно создает вредные помехи для радио- и телевизионного приема, что можно определить путем выключения и включения оборудования, пользователю предлагается устранить помехи одним из следующих способов:

Измените направление приемной антенны или переместите ее. Увеличьте расстояние между оборудованием и приемником. Подключите оборудование и приемник к сетевым розеткам, расположенным на разных линиях электропитания. Обратитесь за помощью к дилеру или опытному мастеру по ремонту и обслуживанию теле- и радиооборудования.

ПРИМЕЧАНИЕ.

Внесение в устройство изменений или модификаций, не одобренных в явном виде стороной, ответственной за соответствие требованиям, может повлечь за собой потерю пользователем права на эксплуатацию данного оборудования. Необходимо использовать экранированные интерфейсные кабели и кабели питания сети переменного тока для обеспечения соответствия требованиям по предельно допустимым уровням излучения. Изготовитель не несет ответственности за какие-либо радио- и телевизионные помехи, возникающие вследствие несанкционированной модификации данного оборудования. Устранение таких помех является обязанностью пользователя. Устранение таких помех является обязанностью пользователя.

Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб oтxoдax элeктpичecкoгo и элeктpoннoгo oбopyдoвaния

(WEEE)

Утилизация отходов оборудования пользователями в частных хозяйствах Европейского союза.

Данный символ на изделии или на его упаковке обозначает, что его нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого вы должны утилизировать отходы оборудования, передав их в указанный пункт сбора для переработки отходов электрического и электронного оборудования. Раздельный сбор и переработка отходов оборудования во время утилизации поможет сохранить природные ресурсы и обеспечить переработку отходов методом, защищающим здоровье человека и окружающую среду. Более подробную информацию о местах сдачи отходов оборудования для последующей переработки можно получить в местном городском управлении, в службе по утилизации бытовых отходов или в магазине, в котором вы приобрели изделие.

Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб oтxoдax элeктpичecкoгo и элeктpoннoгo oбopyдoвaния (WEEE)

для Индии

Данный символ на изделии или на его упаковке обозначает, что его нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого пользователь должен утилизировать отходы оборудования, передав их в указанный пункт сбора для переработки отходов электрического и электронного оборудования. Раздельный сбор и переработка отходов оборудования во время утилизации поможет сохранить природные ресурсы и обеспечить переработку отходов методом, защищающим здоровье человека и окружающую среду. Более подробную информацию о местах сдачи отходов оборудования для последующей переработки в Индии см. в Интернете по указанной ниже ссылке.

www.aocindia.com/ewaste.php.

EPA Energy Star

ENERGY STAR® является товарным знаком, зарегистрированным в США. Являясь партнером ENERGY STAR®, компании AOC International (Europe) BV и Envision Peripherals, Inc. определили, что данное изделие отвечает нормативам ENERGY STAR® в отношении эффективности использования энергии (ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ EPA)

Заявление о соответствии EPEAT

EPEAT – это система, помогающая покупателям государственного и частного сектора оценить, сравнить и выбрать настольные компьютеры, ноутбуки и мониторы с учетом их экологических характеристик. EPEAT регламентирует четкий и последовательный набор критериев характеристик для конструкции изделий и дает возможность производителям защитить свой рынок от попыток снижения экологичности представленных на нем изделий.

Компания AOC заботится о защите окружающей среды. Преследуя главную цель, заключающуюся в сохранении природных ресурсов, а также в защите от отходов, компания AOC объявила о запуске программы по переработке упаковки мониторов AOC. Эта программа призвана помочь потребителям в надлежащей утилизации картона и заполняющих материалов упаковок мониторов. В случае отсутствия локального центра по переработке, компания AOC выполнит переработку упаковочных материалов, в том числе вспененного заполнителя и картона. AOC Display solution занимается только переработкой упаковки к мониторам AOC. См. веб-сайты в Интернете по следующим адресам:

Только для Северной и Южной Америки, кроме Бразилии: http://us.aoc.com/about/environmental_impact

Для ФРГ: http://www.aoc-europe.com/en/service/tco.php

Для Бразилии:

http://www.aoc.com.br/2007/php/index.php?req=pagina&pgn_id=134

Обслуживание

Гарантийные обязательства для Европы

ОГРАНИЧЕННАЯ ТРЕХЛЕТНЯЯ ГАРАНТИЯ*

Для ЖК мониторов AOC, проданных на территории Европы, AOC International (Europe) BV гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение трех (3) лет с момента его приобретения потребителем. В течение этого периода компания AOC International (Europe) B.V. по своему усмотрению либо отремонтирует неисправное изделие с использованием новых или восстановленных деталей, либо бесплатно заменит его новым или восстановленным изделием, за исключением *перечисленных ниже случаев. При отсутствии документа, доказывающего факт приобретения, гарантия начинает действовать по прошествии 3 месяцев с даты производства, указанной на продукте.

При обнаружении дефекта изделия обращайтесь к местному дилеру или к разделу обслуживания и поддержки на веб-сайте перевозки для доставки и возврата по гарантии предварительно оплачивается компанией AOC. Предоставьте изделие с документом, подтверждающим факт покупки с указанием даты, в сертифицированный или уполномоченный сервисный центр компании AOC при следующих условиях:

www.aoc-europe.com для получения информации о гарантийных обязательствах в своей стране. Стоимость

• Упакуйте ЖК-монитор в заводскую картонную коробку (изделия AOC предпочтительно упаковывать в

исходную картонную коробку, чтобы должным образом защитить монитор во время транспортировки);

• Укажите номер RMA на этикетке с адресом

• Укажите номер RMA на транспортировочной коробке

AOC International (Europe) B.V. оплатит расходы по обратной транспортировке в пределах одной из стран, указанных в настоящих гарантийных обязательствах. AOC International (Europe) B.V. не несет ответственности за расходы, связанные с перевозкой изделия через государственные границы. Это относится и к государственным границам в рамках Европейского союза. Если ЖК-монитор будет недоступен для сбора во время прибытия курьера, вы должны будете оплатить стоимость сбора.

* Настоящая ограниченная гарантия не распространяется на какие-либо потери и повреждения в результате

• повреждения вследствие ненадлежащей упаковки;

• неправильная установка или обслуживание, не соответствующее указаниям руководства пользователя AOC;

• Эксплуатации с нарушением правил

• Небрежности

• Каких-либо причин, выходящих за рамки обычного коммерческого и промышленного применения

• Настройки неуполномоченными лицами

• Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не

являющимися полномочными представителями сертифицированных или авторизованных сервисных центров компании AOC

• ненадлежащие условия окружающей среды, например повышенная влажность и запыленность;

• намеренное повреждение, повреждение вследствие землетрясения и террористических атак.

• Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков напряжения

и других отклонений от нормы

Данная ограниченная гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем и сторонними лицами; владелец несет полную ответственность за любые подобные модификации и изменения.

Все ЖК-мониторы AOC производятся в соответствии с политиками относительно поврежденных пикселей стандарта ИСО 9241-307 для устройств класса 1.

По истечении гарантии пользователь имеет право получить все доступное обслуживание, но стоимость обслуживания, включая детали, работу, доставку (при необходимости) и применимые налоги, должна покрываться пользователем. Авторизованный сервисный центр компании AOC будет предоставлять предварительную стоимость услуг до того, как пользователь согласится на обслуживание.

ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ВО ВРЕМЕНИ ПЕРИОДОМ В ТРИ (3) ГОДА НА ДЕТАЛИ И РАБОТЫ НАЧИНАЯ С МОМЕНТА ПРИОБРЕТЕНИЯ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ВСЕЦЕЛО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО НА ОСНОВАНИИ КОНТРАКТА, ИСКА, ГАРАНТИЙНОГО ОБЯЗАТЕЛЬСТВА, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЙ, НЕ ПРЕВЫШАЕТ ЦЕНЫ ОТДЕЛЬНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВОСПОСЛЕДОВАВШИЕ УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В ОТНОШЕНИИ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.

Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Дополнительную информацию см. на веб-сайте:

http://www.aoc-europe.com

Гарантийные обязательства для Ближнего Востока и Африки

(MEA)

Содружества Независимых Государств (СНГ)

ОГРАНИЧЕННАЯ ГАРАНТИЯ ОТ ОДНОГО ДО ТРЕХ ЛЕТ*

Для ЖК-мониторов AOC, реализуемых на Ближнем Востоке и в Африке (MEA), а также на территории Содружества Независимых Государств (СНГ), компания AOC International (Europe) B.V. гарантирует отсутствие дефектов в материалах данного продукта и его сборке в период от одного (1) до трех лет (3) с даты изготовления в зависимости от страны реализации. В течение этого периода компания AOC International (Europe) B.V. предлагает гарантийное обслуживание по возврату в уполномоченном сервисном центре или у дилера компании AOC (возврат в сервисный центр) и по своему усмотрению либо отремонтирует неисправное изделие с использованием новых или восстановленных деталей, либо бесплатно заменит его новым или восстановленным изделием, за исключением *перечисленных ниже случаев. По стандартному договору страхования гарантийный срок будет считаться с даты изготовления изделия, определяемой по идентификационному серийному номеру продукта, но общий срок гарантии будет составлять от пятнадцати (15) до тридцати девяти (39) месяцев с даты изготовления (MFD) в зависимости от страны реализации. Гарантия будет пересматриваться в исключительных случаях, которые не предусмотрены гарантией в соответствии с идентификационным серийным номером; и в таких исключительных случаях обязательно предъявлять оригинал счета или чек, подтверждающий покупку.

При обнаружении дефекта изделия обращайтесь к уполномоченному дилеру компании AOC или к разделу обслуживания и поддержки на веб-сайте AOC для получения информации о гарантийных обязательствах в своей стране.

• Египет:

• Страны СНГ Центральной Азии:

• Ближний Восток:

• Южная Африка:

• Саудовская Аравия:

Предоставьте изделие с документом, подтверждающим факт покупки с указанием даты, в сертифицированный сервисный центр или дилеру компании AOC при следующих условиях:

• Упакуйте ЖК-монитор в заводскую картонную коробку (изделия AOC предпочтительно упаковывать в

исходную картонную коробку, чтобы должным образом защитить монитор во время транспортировки);

• Укажите номер RMA на этикетке с адресом

• Укажите номер RMA на транспортировочной коробке

* Настоящая ограниченная гарантия не распространяется на какие-либо потери и повреждения в результате

http://aocmonitorap.com/egypt_eng

http://aocmonitorap.com/ciscentral

http://aocmonitorap.com/middleeast

http://aocmonitorap.com/southafrica

http://aocmonitorap.com/saudiarabia

• повреждения вследствие ненадлежащей упаковки;

• неправильная установка или обслуживание, не соответствующее указаниям руководства пользователя AOC;

• Эксплуатации с нарушением правил

• Небрежности

• Каких-либо причин, выходящих за рамки обычного коммерческого и промышленного применения

• Настройки неуполномоченными лицами

• Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не

• ненадлежащие условия окружающей среды, например повышенная влажность и запыленность;

• намеренное повреждение, повреждение вследствие землетрясений и террористических атак.

• Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков напряжения

и других отклонений от нормы

По истечении гарантии пользователь имеет право получить все доступное обслуживание, но стоимость обслуживания, включая детали, работу, доставку (при необходимости) и применимые налоги, должна покрываться пользователем. Сертифицированный авторизованный сервисный центр или дилер компании AOC предоставит предварительную стоимость услуг до того, как пользователь согласится на обслуживание.

ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ВО ВРЕМЕНИ ПЕРИОДОМ ОТ ОДНОГО (1) ДО ТРЕХ (3) ЛЕТ НА ДЕТАЛИ И РАБОТЫ, НАЧИНАЯ С МОМЕНТА ПРИОБРЕТЕНИЯ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ВСЕЦЕЛО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО НА ОСНОВАНИИ КОНТРАКТА, ИСКА, ГАРАНТИЙНОГО ОБЯЗАТЕЛЬСТВА, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЙ, НЕ ПРЕВЫШАЕТ ЦЕНЫ ОТДЕЛЬНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВОСПОСЛЕДОВАВШИЕ УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В ОТНОШЕНИИ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.

http://www.aocmonitorap.com

пиксель

подпиксель

AOC International (Europe) B.V.

Prins Bernhardplein 200 / 6th floor, Amsterdam, Нидерланды

Тел.: +31 (0)20 504 6962 • Факс: +31 (0)20 5046933

Политика относительно поврежденных пикселей

стандарта

ISO 9241-307 для устройств класса 1

25 июля, 2013 г.

AOC стремится предоставлять продукты высочайшего качества. Мы применяем самые современные в данной отрасли производственные процессы и реализуем строгий контроль качества. Однако дефекты пикселей и подпикселей на панелях плоских TFT-мониторов иногда неизбежны. Ни один производитель не может гарантировать того, что все панели не будут иметь дефектов пикселей, но AOC гарантирует, что любой монитор с недопустимым количеством дефектов будет отремонтирован или заменен по гарантии. В данной Политике относительно поврежденных пикселей описываются различные типы дефектов пикселей и определяются допустимые уровни дефектов для каждого типа. Чтобы устройство было классифицировано как требующее ремонта или замены по гарантии, количество дефектов пикселей панели TFT-монитора должно превышать данные допустимые пределы.

Определение пикселя и подпикселя

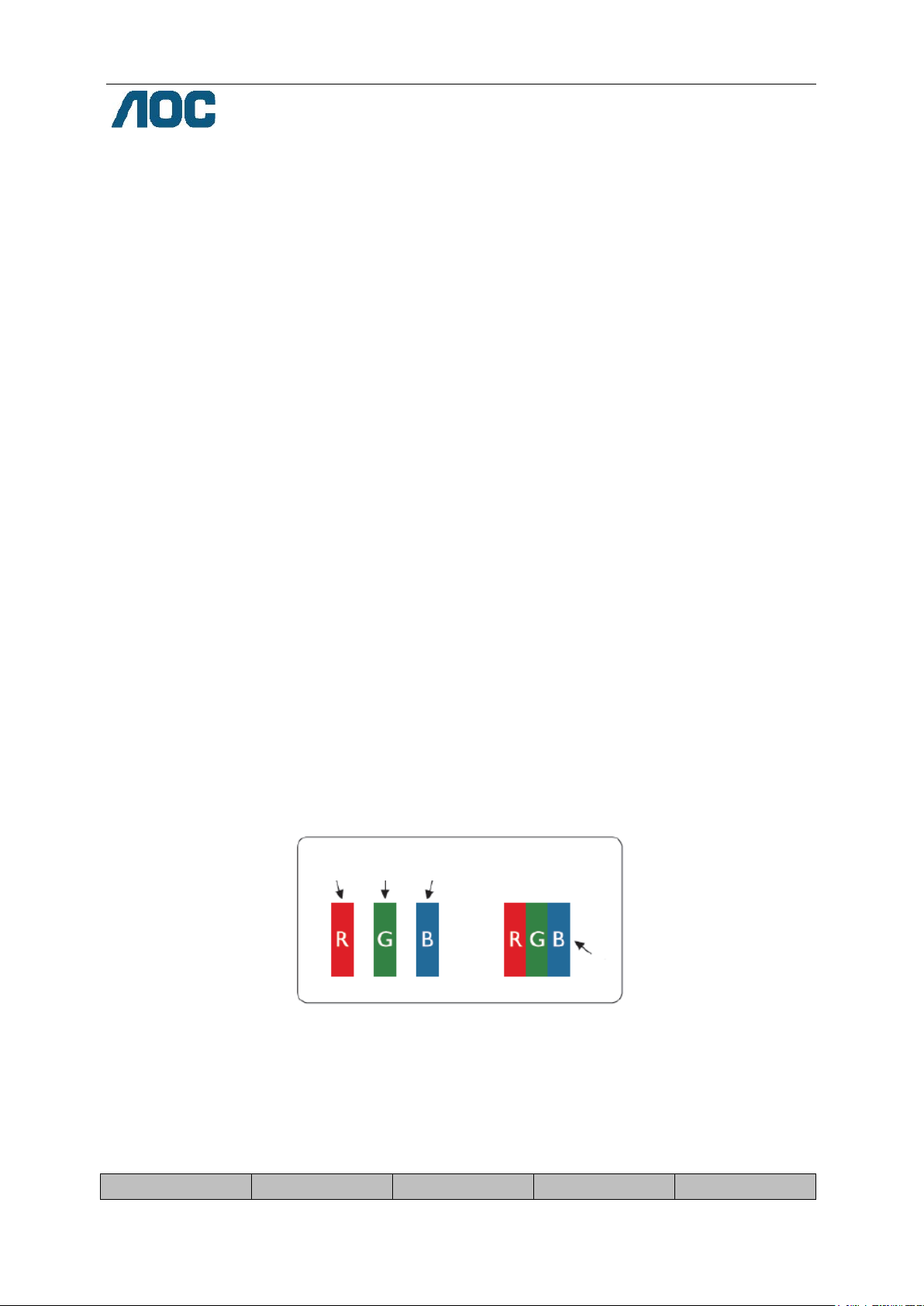

Пиксель или элемент изображения – это элемент, состоящий из трех подпикселей основных цветов: красного, зеленого и синего. Когда все подпиксели пикселя светятся, три цветные подпикселя вместе образуют один белый пиксель. Когда ни один подпиксель не светится, три цветные подпикселя вместе образуют один черный пиксель.

Типы дефектов пикселей

• Дефект яркой точки: монитор отображает темное изображение, подпиксели или пиксели всегда горят или

«on» (включены).

• Дефект темной точки: монитор отображает светлое изображение, подпиксели или пиксели всегда темные

или «off» (выключены).

ISO 9241-307 Тип дефекта 1 Тип дефекта 2 Тип дефекта 3 Тип дефекта 4

Класс дефектов

пикселей

Класс 1 1 1

AOC International (Europe) B.V.

Яркий пиксель Темный пиксель Яркий подпиксель

Темный

подпиксель

2 1 0

+ + +

1 3 5

Гарантийные обязательства для Северной и Южной Америки (кроме Бразилии)

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

для цветных мониторов AOC

включая проданные в Северной Америке

Компания Envision Peripherals, Inc. гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение трех (3) лет на детали и сборку и в течение одного (1) года на ЭЛТ или ЖК-панели с момента его приобретения потребителем. В течение этого периода компания EPI (Envision Peripheral s , I nc .) по своему усмотрению либо отремонтирует неисправное изделие с заменит его новым или восстановленным изделием, за исключением *перечисленных ниже случаев. Замененные части или изделие становятся собственностью компании EPI.

Для получения сервисного обслуживания в США в рамках данной ограниченной гарантии необходимо обратиться в компанию EPI для выяснения названия и местоположения ближайшего уполномоченного сервисного центра. Доставьте изделие с предоплатой перевозки и подтверждением покупки с указанием даты в уполномоченный сервисный центр компании EPI.

Если нет возможности доставить изделие лично:

 Упакуйте изделие в оригинальную транспортную упаковку (или аналогичную ей)  Укажите номер RMA на этикетке с адресом  Укажите номер RMA на транспортировочной коробке  Оформите страхование груза (или возьмите на себя риски потери/повреждения при транспортировке)  Оплатите все транспортные расходы

Компания EPI не несет ответственности за повреждение полученного изделия, которое не было упаковано надлежащим образом. Компания EPI оплатит расходы по обратной транспортировке в пределах одной из стран, указанных в настоящих гарантийных обязательствах. Компания EPI не несет ответственности за расходы, связанные с перевозкой изделия через государственные границы. Это относится к государственным границам стран, подпадающих под действие данных гарантийных обязательств.

При нахождении в США или Канаде следует обратиться к своему дилеру или в отдел RMA службы поддержки клиентов компании EPI по телефонному номеру (888) 662-9888 с нетарифицируемым вызовом. Или можно запросить номер RMA через Интернет на веб-сайте

* Настоящая ограниченная гарантия не распространяется на какие-либо потери и повреждения в результате

 Транспортировки или неправильной установки и обслуживания  Эксплуатации с нарушением правил  Небрежности  Каких-либо причин, выходящих за рамки обычного коммерческого и промышленного применения  Настройки неуполномоченными лицами  Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не являющимися

полномочными представителями сервисных центров компании EPI

 Ненадлежащих условий эксплуатации  Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков напряжения и

использованием новых или восстановленных деталей, либо бесплатно

www.aoc.com/na-warranty.

других отклонений от нормы

Данная ограниченная трехлетняя гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем и сторонними лицами; владелец несет полную ответственность за любые подобные модификации и изменения.

ОБЯЗАТЕЛЬСТВА КОМПАНИИ EPI И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ВСЕЦЕЛО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ EPI, БУДЬ ТО НА ОСНОВАНИИ КОНТРАКТА, ИСКА, ГАРАНТИЙНОГО ОБЯЗАТЕЛЬСТВА, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЙ, НЕ ПРЕВЫШАЕТ ЦЕНЫ ОТДЕЛЬНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ENVISION PERIPHERALS, INC. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВОСПОСЛЕДОВАВШИЕ УБЫТКИ. В США ЗАКОНАМИ НЕКОТОРЫХ ШТАТОВ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ. ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В КОНКРЕТНОМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ПОЛЬЗОВАТЕЛЮ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОГО КОНКРЕТНОГО ШТАТА.

В США данная ограниченная гарантия действует только для изделий, приобретенных в континентальной части США, на Аляске и на Гавайях. Вне США эта ограниченная гарантия действует только для изделий, приобретенных в Канаде.

Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Подробную информацию см. на веб-сайте

США:

http://us.aoc.com/support/find_service_center

АРГЕНТИНА: http://ar.aoc.com/support/find_service_center БОЛИВИЯ: ЧИЛИ: http://cl.aoc.com/support/find_service_center КОЛУМ БИЯ: КОСТА-РИКА: http://cr.aoc.com/support/find_service_center ДОМИНИКАНСКАЯ РЕСПУБЛИКА: http://do.aoc.com/support/find_service_center ЭКВАДОР: САЛЬВАДОР: http://sv.aoc.com/support/find_service_center ГВАТ ЕМ АЛА: http://gt.aoc.com/support/find_service_center

http://bo.aoc.com/support/find_service_center

http://co.aoc.com/support/find_service_center

http://ec.aoc.com/support/find_service_center

ГОНДУРАС: http://hn.aoc.com/support/find_service_center НИКАРАГУА: http://ni.aoc.com/support/find_service_center ПАНАМА: ПАРАГВАЙ: http://py.aoc.com/support/find_service_center ПЕРУ: http://pe.aoc.com/support/find_service_center УРУГВАЙ: ВЕНЕСУЭЛА: http://ve.aoc.com/support/find_service_center ДЛЯ ДРУГИХ СТРАН, НЕ ВНЕСЕННЫХ В СПИСОК:

http://pa.aoc.com/support/find_service_center

http://pe.aoc.com/support/find_service_center

http://latin.aoc.com/support/find_service_center

ГАРАНТИЙНЫЙ ПЕРИОД

БЕСПЛАТНОЕ ПОКРЫТИЕ

ПЛАТЕЖИ ПОТРЕБИТЕЛЕЙ

В течение первых трех месяцев с

- Новый монитор AOC

UPS

- Никаких* В период от 4 месяцев до 1 года

- Все детали и работы, включая

ЖК-панель

- Обратная доставка UPS в AOC

В период от 1 года до 3 лет

ограниченной гарантией

- Детали и работа (исключая

ЖК-панель)

- Обратная доставка UPS в AOC

ПРОГРАММА EASE

Только для мониторов марки AOC, проданных на континентальной части США.

Теперь все мониторы марки AOC подпадают под действие программы EASE. При обнаружении любой

неисправности монитора в любое время в течение первых трех месяцев AOC заменит монитор в течение 72

часов после того, как покупатель стал участником программы. Если монитор подпадает под программу EASE

program, AOC оплатит перевозку в обоих направлениях.

ШАГ 1. Позвоните в отдел ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ по телефону 888.662.9888.

ШАГ 2. Заполните и предоставьте форму регистрации в программе EASE по почте или с помощью факса.

ШАГ 3. После проверки мы предоставим в программу номер разрешения на возврат.

ШАГ 4. Монитор будет заблаговременно доставлен по вашему адресу.

ШАГ 5. Мы предоставим UPS Call Tag для того, чтобы забрать бракованное изделие.

ШАГ 6. См. следующую таблицу, чтобы ознакомиться с особенностями программы EASE.

момента приобретения: покрывается программой EASE

Покрывается стандартной

*Компании AOC будет необходимо получить номер кредитной карты покупателя, если покупатель решит получить новый монитор AOC, заранее доставленный по его адресу, до того, как бракованное изделие будет доставлено в сервисный центр компании AOC. Если покупатель не захочет предоставить кредитную карту, AOC доставит ему новый монитор, как только бракованное изделие будет доставлено в сервисный центр компании AOC.

- Отправка Call tag и возврат

стоимости доставок посредством

электронно-лучевую трубку и

www.aocmonitor.com

ДОКУМЕНТ TCO

(ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ TCO)

AOC U3277PQU User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Безопасность

Национальные условные обозначения

Электропитание

Установка

Очистка

Прочее

Сборка

Комплект поставки

Сборка подставки

Крепление на стену

Регулировка угла обзора

Использование стандарта «MHL (Mobile High-Definition Link)»

Подключение монитора

Настройка

Установка оптимального разрешения

Windows 8

Windows 7

Windows V ista

Windows XP

Windows ME/2000

Кнопки управления

OSD Setting (Экранное меню)

Luminance (Яркость)

Image Setup (Настр. изображ.)

Color Setup (Настройка цветов)

Picture Boost (Улучш. изобр.)

OSD Setup (Настройки меню)

PIP Setting (Настройка функции PIP)

Extra (Доп.)

Exit (Выход)

Индикаторы

Программа-драйвер

Драйвер монитора

Windows 8

Windows 7

Windows V ista

Windows XP

Windows 2000

Windows ME

ПО i-Menu

ПО e-Saver

Screen+

Поиск и устранение неисправностей

Технические характеристики

Общие технические характеристики

Предустановленные режимы дисплея

Назначение контактов

Технология Plug and Play

Положения

Декларация Федеральной комиссии по средствам связи (FCC)

Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб oтxoдax элeктpичecкoгo и элeктpoннoгo oбopyдoвaния (WEEE)

EPA Energy Star

Заявление о соответствии EPEAT

Обслуживание

Гарантийные обязательства для Европы

AOC International (Europe) B.V.

Гарантийные обязательства для Северной и Южной Америки (кроме Бразилии)

ПРОГРАММА EASE

ДОКУМЕНТ TCO
