1
Podręcznik użytkownika monitora LCD
U2868PQU
z podświetleniem LED
www.aoc.com
©
2014 AOC. Wszelkie prawa zastrzeżone.
2
Bezpieczeństwo ........................................................................................................................................................ 4
Konwencje krajowe ............................................................................................................................................ 4
Zasilanie ............................................................................................................................................................ 5
Instalacja ............................................................................................................................................................ 6
Czyszczenie ....................................................................................................................................................... 7
Inne .................................................................................................................................................................... 8
Ustawienia ................................................................................................................................................................ 9
Zawartość opakowania ...................................................................................................................................... 9
Montaż podstawy ............................................................................................................................................. 10
Montaż na ścianie ............................................................................................................................................ 11
Regulacja kąta widzenia .................................................................................................................................. 12
Używanie "MHL (Mobile High-Definition Link)" ................................................................................................ 13
Podłączanie monitora ...................................................................................................................................... 14
Regulacja ................................................................................................................................................................ 16
Ustawianie optymalnej rozdzielczości .............................................................................................................. 16
Windows Vista .......................................................................................................................................... 16
Windows ME/2000 .................................................................................................................................... 17
Windows 8 ................................................................................................................................................ 18
Przyciski skrótów ............................................................................................................................................. 20
OSD Setting (Ustawienia OSD) ....................................................................................................................... 22
Luminance (Luminancja) .......................................................................................................................... 23
Image Setup (Ustawienia obrazu)............................................................................................................. 24
Color Setup (Konfiguracja koloru) ............................................................................................................. 25
Picture Boost (Wzmocnienie obrazu) ....................................................................................................... 26
OSD Setup (Ustawienia OSD) .................................................................................................................. 27
PIP Setting (Ustawienie PIP) .................................................................................................................... 28
Extra (Ekstra) ............................................................................................................................................ 29
Exit (Wyjście) ............................................................................................................................................ 30
Diody stanu ...................................................................................................................................................... 31
Sterownik ................................................................................................................................................................ 32
Sterownik monitora .......................................................................................................................................... 32
Windows 8 ................................................................................................................................................ 32
Windows 7 ................................................................................................................................................ 36
Windows Vista .......................................................................................................................................... 40
Windows 2000 .......................................................................................................................................... 42
Windows ME ............................................................................................................................................. 42
i-Menu .............................................................................................................................................................. 43
e-Saver ............................................................................................................................................................ 44
Screen+ ............................................................................................................................................................ 45
Rozwiązywanie problemów ..................................................................................................................................... 46
Specyfikacje ............................................................................................................................................................ 48
Ogólne specyfikacje ......................................................................................................................................... 48
Zaprogramowane tryby wyświetlania ............................................................................................................... 49
Przypisanie styków .......................................................................................................................................... 50
Plug and Play ................................................................................................................................................... 52
Przepisy .................................................................................................................................................................. 53
3
Uwaga FCC ..................................................................................................................................................... 53
Deklaracja WEEE ............................................................................................................................................ 54
Deklaracja WEEE dla Indii ............................................................................................................................... 54
EPA Energy Star .............................................................................................................................................. 54
Deklaracja EPEAT ........................................................................................................................................... 55
Serwis ..................................................................................................................................................................... 56
Oświadczenie gwarancyjne dla krajów europejskich ....................................................................................... 56
Oświadczenie dotyczące gwarancji dla krajów Bliskiego Wschodu i Afryki (MEA) .......................................... 58
AOC International (Europe) B.V. ...................................................................................................................... 60
Informacja gwarancyjna dla Ameryki Północnej i Południowej (bez Brazylii) ............................................ 62
PROGRAM ŁATWY ......................................................................................................................................... 64
DOKUMENT TCO ............................................................................................................................................ 65
4
Bezpieczeństwo
Konwencje krajowe
Następujące części opisują wykorzystywane w tym dokumencie konwencje krajowe.
Uwagi, ostrzeżenia i przestrogi
W tym podręczniku, blokom tekstu mogą towarzyszyć ikony i pogrubienie lub pochylenie tekstu. Te bloki to uwagi,
przestrogi i ostrzeżenia, wykorzystywane w następujący sposób:
UWAGA: UWAGA wskazuje ważną informację, pomocną w lepszym wykorzystaniu systemu komputerowego.
PRZESTROGA: PRZESTROGA wskazuje możliwość potencjalnego uszkodzenia urządzenia lub utratę danych i
podpowiada jak uniknąć problemu.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje potencjalne niebezpieczeństwo obrażeń ciała i podpowiada jak uniknąć
problemu. Niektóre ostrzeżenia mogą pojawiać się w alternatywnych formatach i może im towarzyszyć ikona. W
takich przypadkach, specyficzna prezentacja ostrzeżenia jest regulowana przepisami.
5
Zasilanie
Monitor należy zasilać wyłącznie ze źródła zasilania wskazanego na etykiecie. Przy braku pewności co do
typu zasilania w sieci domowej należy skontaktować się z dostawcą lub lokalnym zakładem energetycznym.
Monitor posiada trójstykową wtyczkę z uziemieniem. Wtyczka ta, w ramach funkcji zabezpieczenia, będzie
pasować tylko do gniazdka zasilania z uziemieniem. Jeżeli gniazdko nie nadaje się do wtyczki trójstykowej, należy
zwrócić się do elektryka o zamontowanie odpowiedniego gniazdka lub zastosować adapter, w celu bezpiecznego
uziemienia urządzenia. Nie wolno pokonywać funkcji zabezpieczenia wtyczki z uziemieniem.
Urządzenie należy odłączyć od zasilania podczas burzy z wyładowaniami atmosferycznymi lub, jeśli nie
będzie długo używane. Zabezpieczy to monitor przed uszkodzeniem spowodowanym skokami napięcia.
Nie należy przeciążać listew zasilających ani przedłużaczy. Przeciążenie może spowodować pożar lub
porażenie prądem elektrycznym.
Gniazdko elektryczne powinno znajdować się w pobliżu urządzenia i powinno być łatwo dostępne.
6
Dookoła odbiornika należy
przestrzeń.
10 cm
10 cm
10 cm 10 cm
10 cm
Instalacja
Nie należy umieszczać monitora na niestabilnym wózku, podstawie, stojaku, wsporniku lub stoliku. Upadek
monitora może spowodować obrażenia ciała lub poważne uszkodzenie produktu. Należy korzystać jedynie z
wózków, podstaw, stojaków, wsporników lub stolików zalecanych przez producenta lub sprzedawanych wraz z tym
produktem. Podczas instalacji produktu należy postępować zgodnie z instrukcjami producenta i używać
akcesoriów montażowych zalecanych przez producenta. Kombinację produktu i wózka należy przesuwać z
zachowaniem ostrożności.
Nigdy nie należy wpychać do szczelin w obudowie monitora żadnych obiektów. Może to spowodować zwarcie
części, a w rezultacie pożar lub porażenie prądem elektrycznym. Nigdy nie należy wylewać na monitora płynów.
Produktu nigdy nie należy kłaść przodem na podłodze.
W przypadku montażu monitora na ścianie lub na półce należy zastosować zestaw montażowy zatwierdzony
przez producenta i postępować zgodnie z instrukcją dołączoną do zestawu.
Należy pozostawić wolną przestrzeń wokół monitora, jak pokazano poniżej. W przeciwnym razie obieg
powietrza może być niewystarczający, a przegrzanie może doprowadzić do pożaru lub uszkodzenia monitora.
Sprawdź poniżej zalecane przestrzenie wentylacyjne wokół monitora, przy instalacji monitora na ścianie lub na
podstawie:
Montaż na ścianie
30 cm
pozostawić co najmniej
wskazaną przestrzeń.
10 cm
Montaż na podstawie
30 cm
Dookoła odbiornika
należy pozostawić co
najmniej wskazaną
7
Czyszczenie
Obudowę należy czyść regularnie szmatką. Do czyszczenia zabrudzeń można używać delikatnego zamiast
silnego detergentu, który może spowodować uszkodzenie obudowy produktu.
Podczas czyszczenia należy upewnić się, że detergent nie przedostał się do produktu. Szmatka do
czyszczenia nie może być zbyt szorstka, ponieważ może to spowodować porysowanie powierzchni.
Przed czyszczeniem produktu należy odłączyć przewód zasilający.
8
Inne
Jeżeli z produktu zacznie wydobywać się nieprzyjemny zapach, dziwny dźwięk lub dym należy
NATYCHMIAST odłączyć kabel zasilający i skontaktować się z punktem serwisowym.
Należy upewnić się, że otwory wentylacyjne nie są zablokowane przez stół lub zasłony.
Podczas działania nie należy narażać monitora LCD na silne wibracje lub uderzenia.
Nie wolno uderzać lub upuścić monitora podczas jego działania lub transportu.
W przypadku wyświetlaczy z połyskującą ramką użytkownik powinien rozważyć odpowiednie ustawienie
monitora, ponieważ ramka może doprowadzać do powstawania przeszkadzające odbicia światła pochodzącego z
otoczenia i jasnych powierzchni.
9
Ustawienia
Płyta CD z podręcznikiem
Audio
DVI z
łączem
Kabel
DP
HDMI
USB
MHL
Monitor
Przewód zasilający
Podstawa

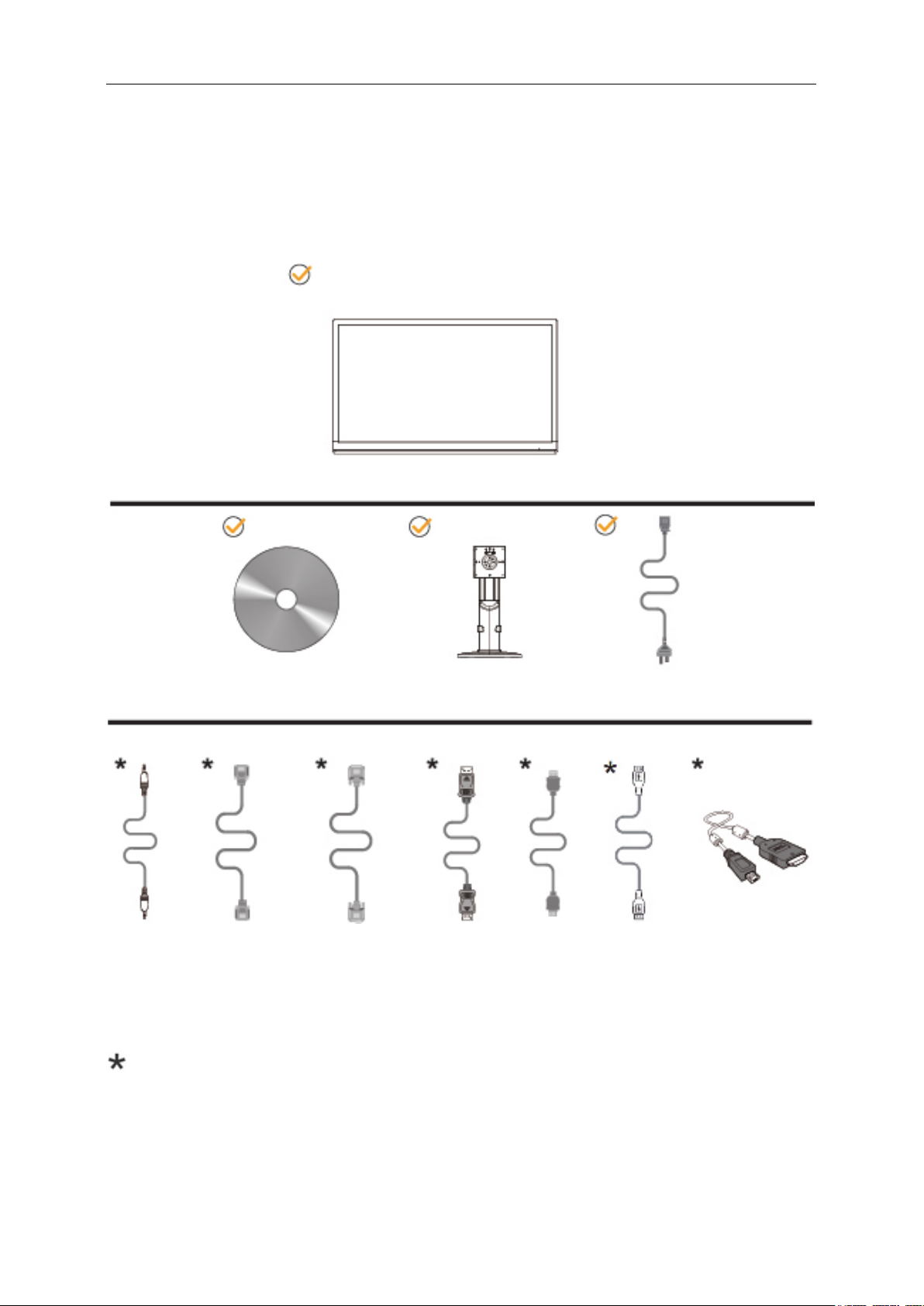

Zawartość opakowania
Nie wszystkie kable sygnałowe (audio, DVI Dual link, analogowy, DP, HDMI, MHL i USB) będą dostarczane
we wszystkich krajach i regionach. Sprawdzić u lokalnego dostawcy lub w biurze oddziału AOC celem
potwierdzenia.
podwójnym
analogowy
10
Montaż podstawy
Wykonaj montaż lub demontaż podstawy, zgodnie z wymienionymi poniżej czynnościami.
W celu zapobieżenia zarysowaniom umieść monitor na miękkiej i płaskiej powierzchni.
Ustawienia:
Zdejmowanie:
11
Montaż na ścianie
Przygotowanie do zamontowania opcjonalnego ramienia do montażu na ścianie.
Monitor może zostać przymocowany do ramienia do montażu na ścianie, które należy zakupić oddzielnie. Przed
wykonaniem procedury odłącz zasilanie. Wykonaj następujące kroki:
1. Zdejmij podstawę.
2. Wykonaj instrukcje producenta dotyczące montażu ramienia do mocowania na ścianie.
3. Umieść ramię montażowe z tyłu monitora. Dopasuj otwory na ramieniu do otworów z tyłu monitora.
4. Włóż do otworów 4 śruby i dokręć.
5. Ponownie podłącz kable. Instrukcja mocowania do ściany, patrz podręcznik użytkownika dostarczony wraz z
opcjonalnym ramieniem do mocowania na ścianie.
Uwaga: Otwory na śruby montażowe VESA nie są dostępne dla wszystkich modeli, sprawdź u dostawcy lub w
oficjalnym oddziale AOC.
12
Regulacja kąta widzenia
Aby zapewnić optymalne widzenie zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować kąt
monitora według własnych preferencji.
Podczas zmiany kąta monitora należy przytrzymać wspornik, aby monitor się nie przewrócił.
Kąt monitora można wyregulować w zakresie od -5° do 21,5°.
UWAGA:
Aby uniknąć uszkodzenia nie należy regulować kąta widzenia powyżej 21,5 stopnia.
13
Kabel MHL
HDMI/MHL
Micro USB
Używanie "MHL (Mobile High-Definition Link)"
1. "MHL" (Mobile High-Definition Link)
Ta funkcja umożliwia oglądanie na ekranie produktu video i zdjęć (zaimportowanych z podłączonego urządzenia
mobilnego z obsługą MHL).
Do używania funkcji MHL potrzebne jest urządzenie mobilne z certyfikatem MHL. To, czy urządzenie mobilne
posiada certyfikat MHL, można sprawdzić na stronie sieci web producenta urządzenia. Listę urządzeń z
certyfikatem MHL, można znaleźć na oficjalnej stronie sieci web MHL (
Aby korzystać z funkcji MHL, w urządzeniu mobilnym należy zainstalować najnowsze oprogramowanie.
W niektórych urządzeniach mobilnych, funkcja MHL może nie być dostępna, w zależności od wydajności i
funkcjonalności urządzenia.
Ponieważ rozmiar wyświetlacza produktu jest większy od wyświetlacza urządzeń mobilnych, może ulec
pogorszeniu jakość obrazu.
Ten produkt posiada oficjalny certyfikat MHL. W przypadku jakichkolwiek problemów podczas używania
funkcji MHL należy się skontaktować z producentem urządzenia mobilnego.
Jakość obrazu może się pogorszyć, podczas odtwarzania w produkcie treści (zaimportowanych z urządzenia
mobilnego) z niską rozdzielczością.
Użycie "MHL"
1. Podłącz kablem USB port mikro USB urządzenia mobilnego do portu [HDMI / MHL] produktu.
http://www.mhlconsortium.org).
Podczas używania kabla MHL, [HDMI / MHL] to jedyny port w tym monitorze z obsługą funkcji MHL.
Urządzenie mobilne należy zakupić oddzielnie.
2. Podłącz przewód zasilający prądu zmiennego do produktu i gniazda zasilania.
3. Naciśnij przycisk źródła i przełącz na HDMI/MHL w celu uaktywnienia trybu MHL.
4. Po około 3 sekundach, jeśli aktywny jest tryb MHL, wyświetlony zostanie ekran MHL.
Uwaga: Wskazany czas "3 sekundy później" zależy od mobilnego urządenia.
Gdy urządzenie mobilne nie jest podłączone lub nie obsługuje MHL
Jeżli nie został uaktywniony tryb MHL, gdy urządzenie przenośne obsługuje MHL, należy sprawdzić, czy port
MHL urządzenia przenośnego to standardowy port MHL, w przeciwnym razie wymagany będzie dodatkowy
adapter z obsługą MHL.
