AOC LED42X10DI Schematic

维 修 手 册

客户

机种名

销售地区

AOC LED42X10DI
AOC LED46X10DI
AOC LED55V10DI

中国大陆

中国大陆

中国大陆

1

首次发布日期：

2010/10

目录

1. 技术规格 --------------------------------------------------------------------------------------------------------------03

2. 操作说明 --------------------------------------------------------------------------------------------------------------06

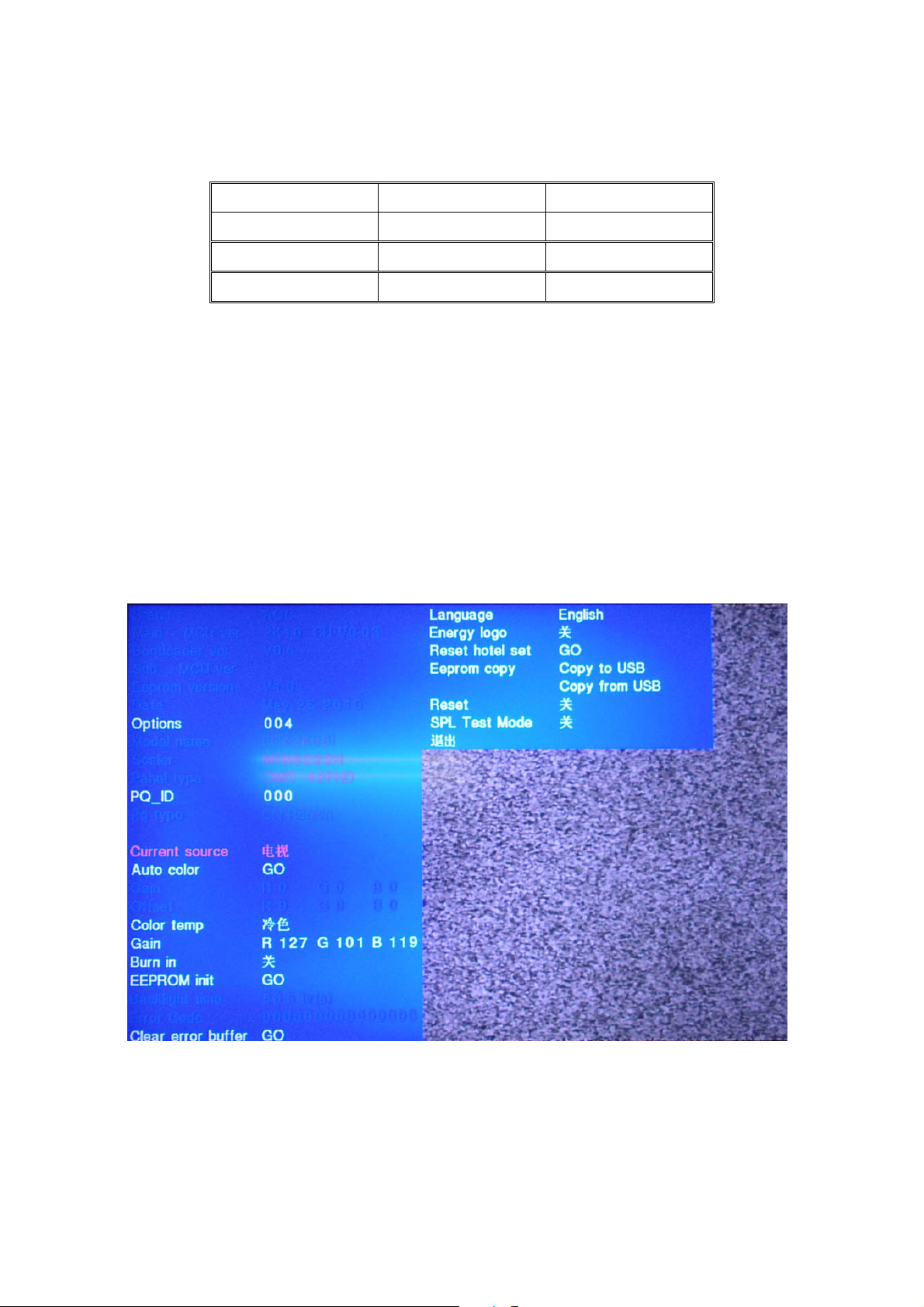

3. 工厂模式调整 --------------------------------------------------------------------------------------------------------31

4. 故障处理流程 --------------------------------------------------------------------------------------------------------33

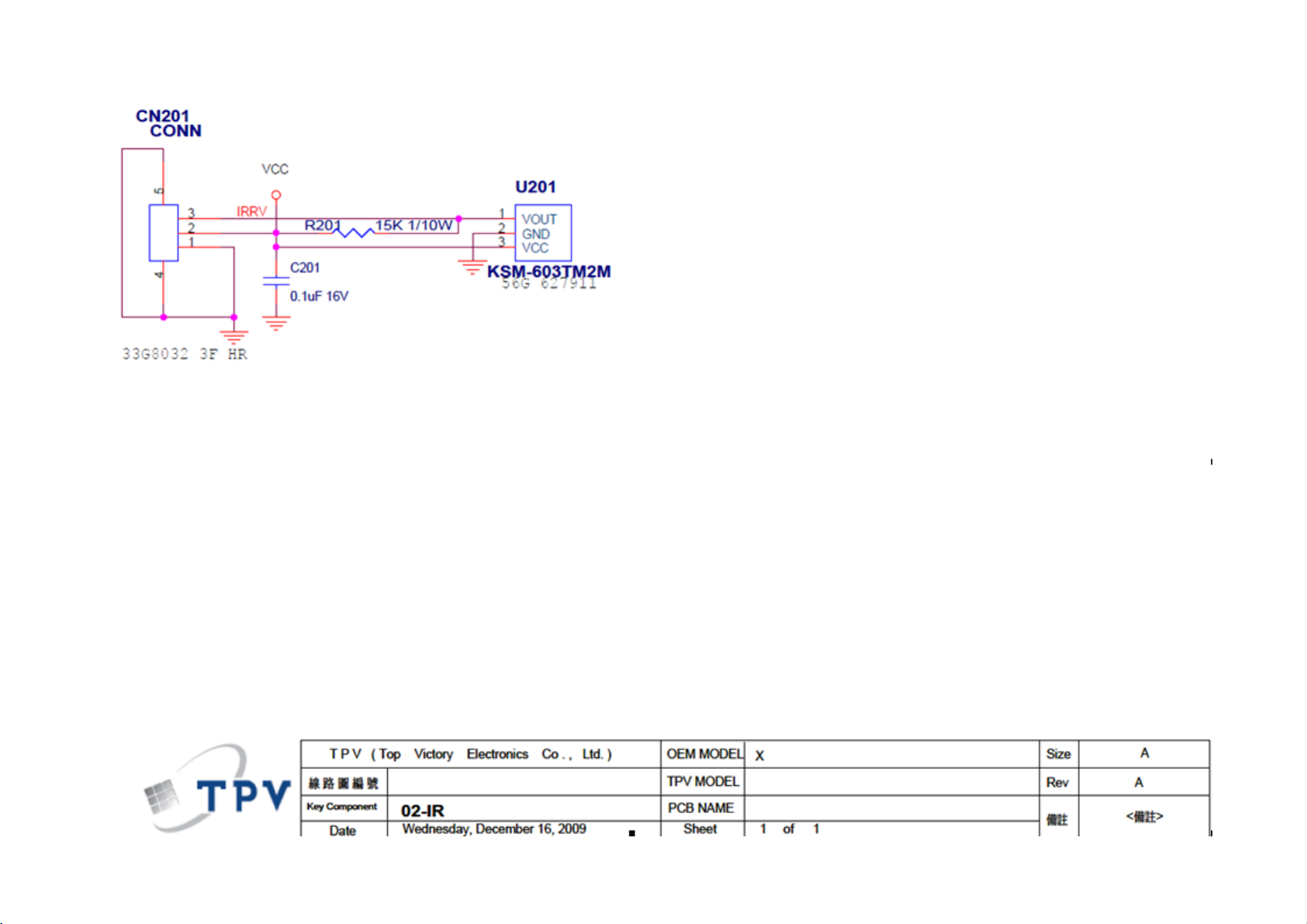

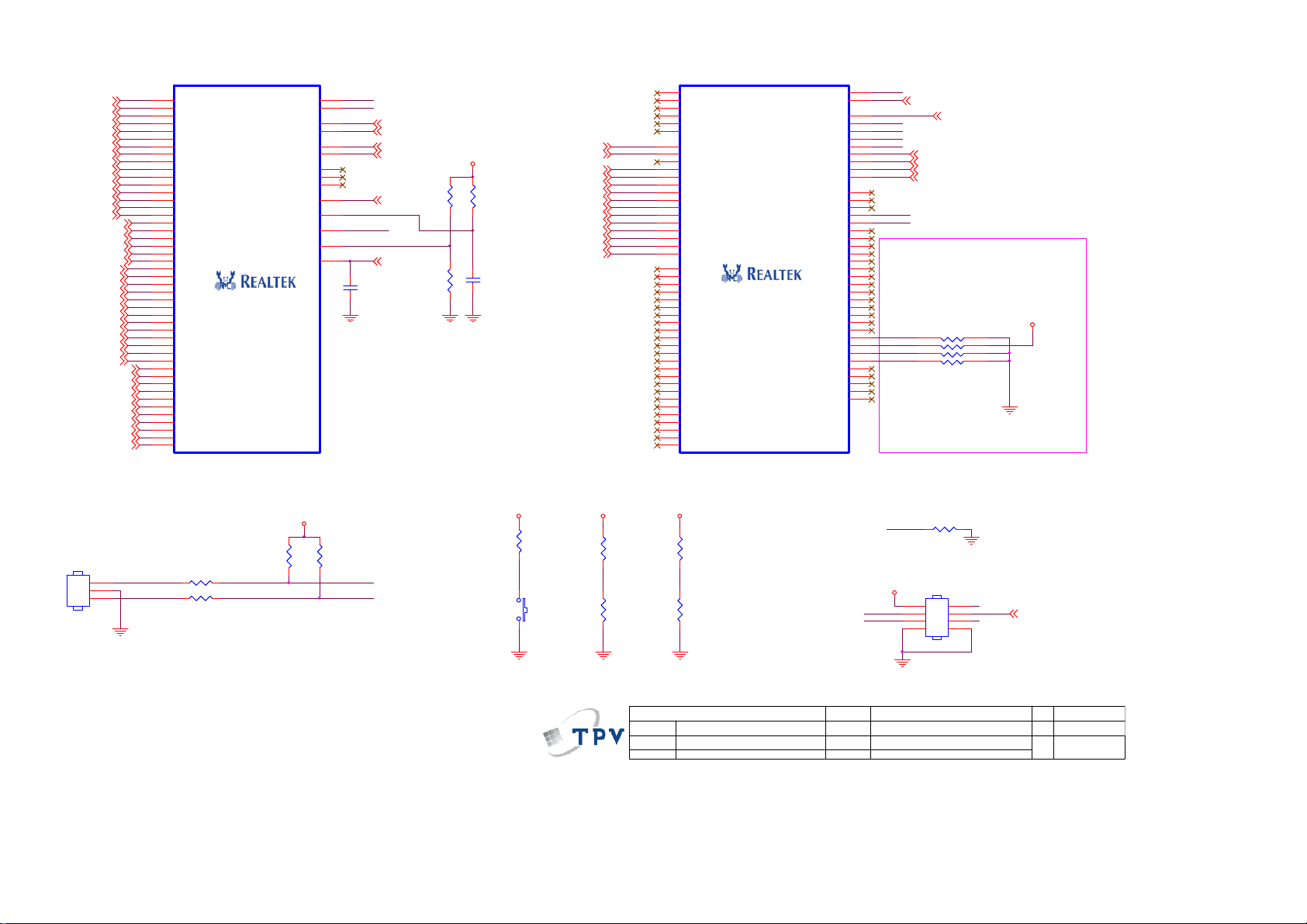

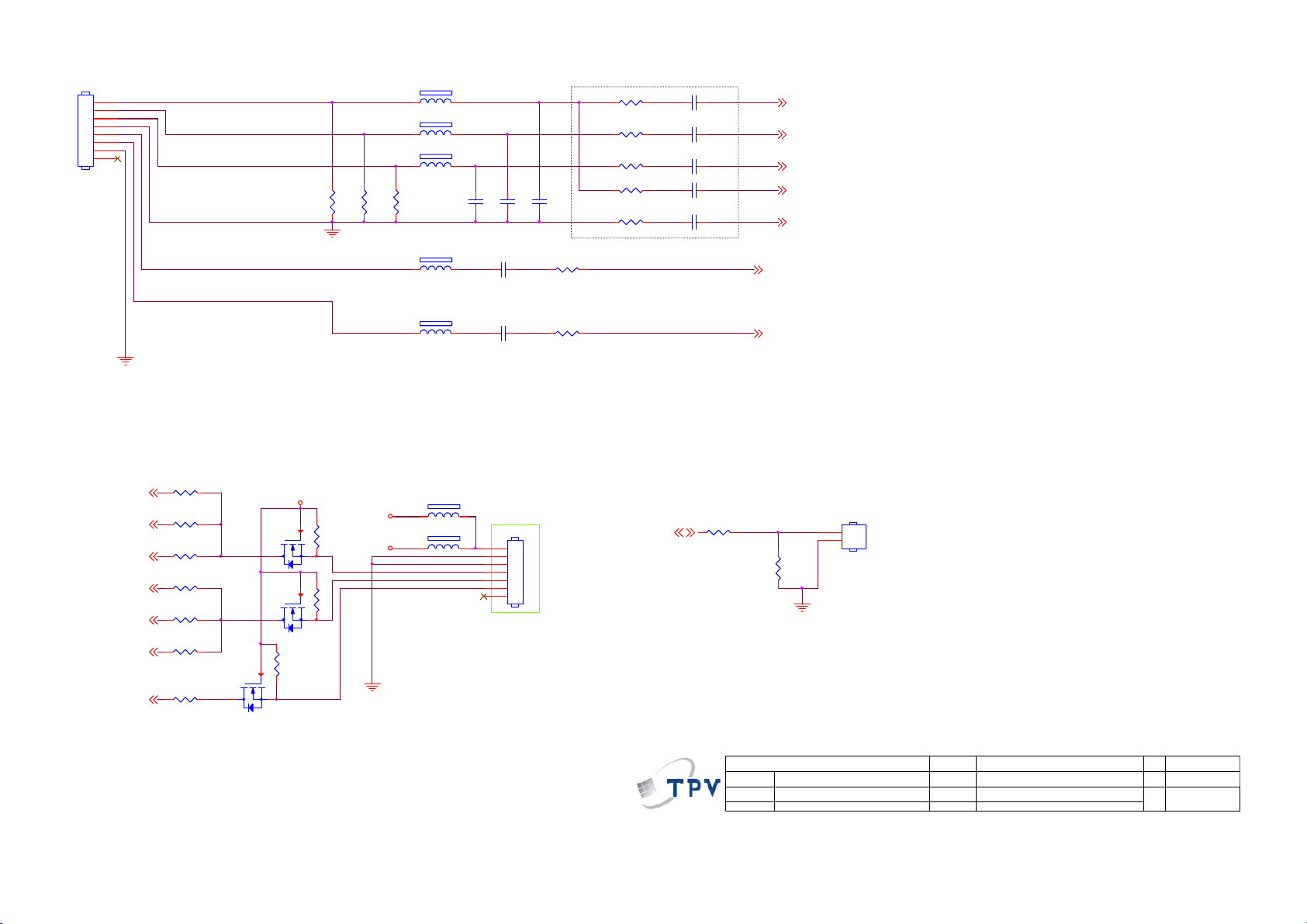

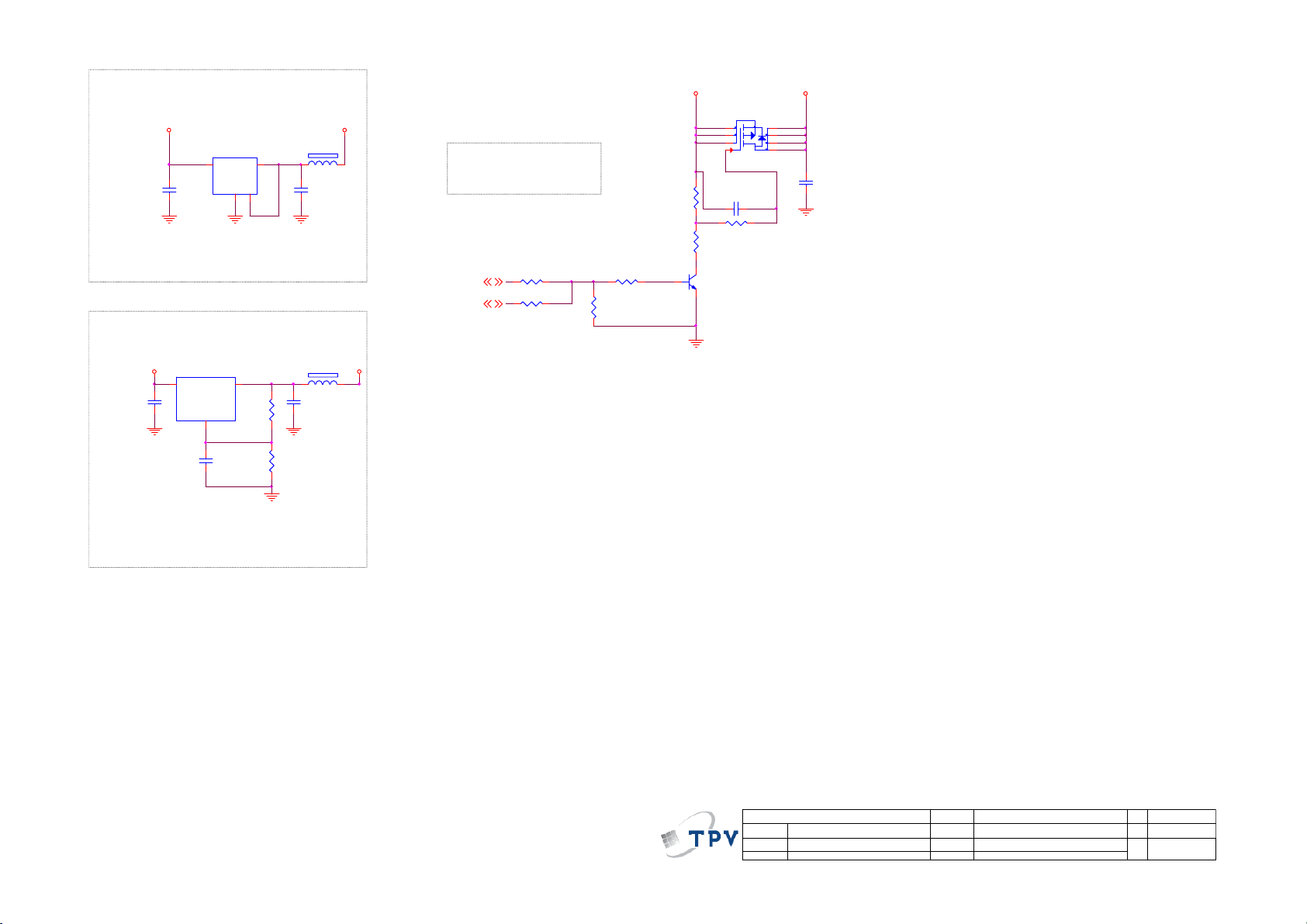

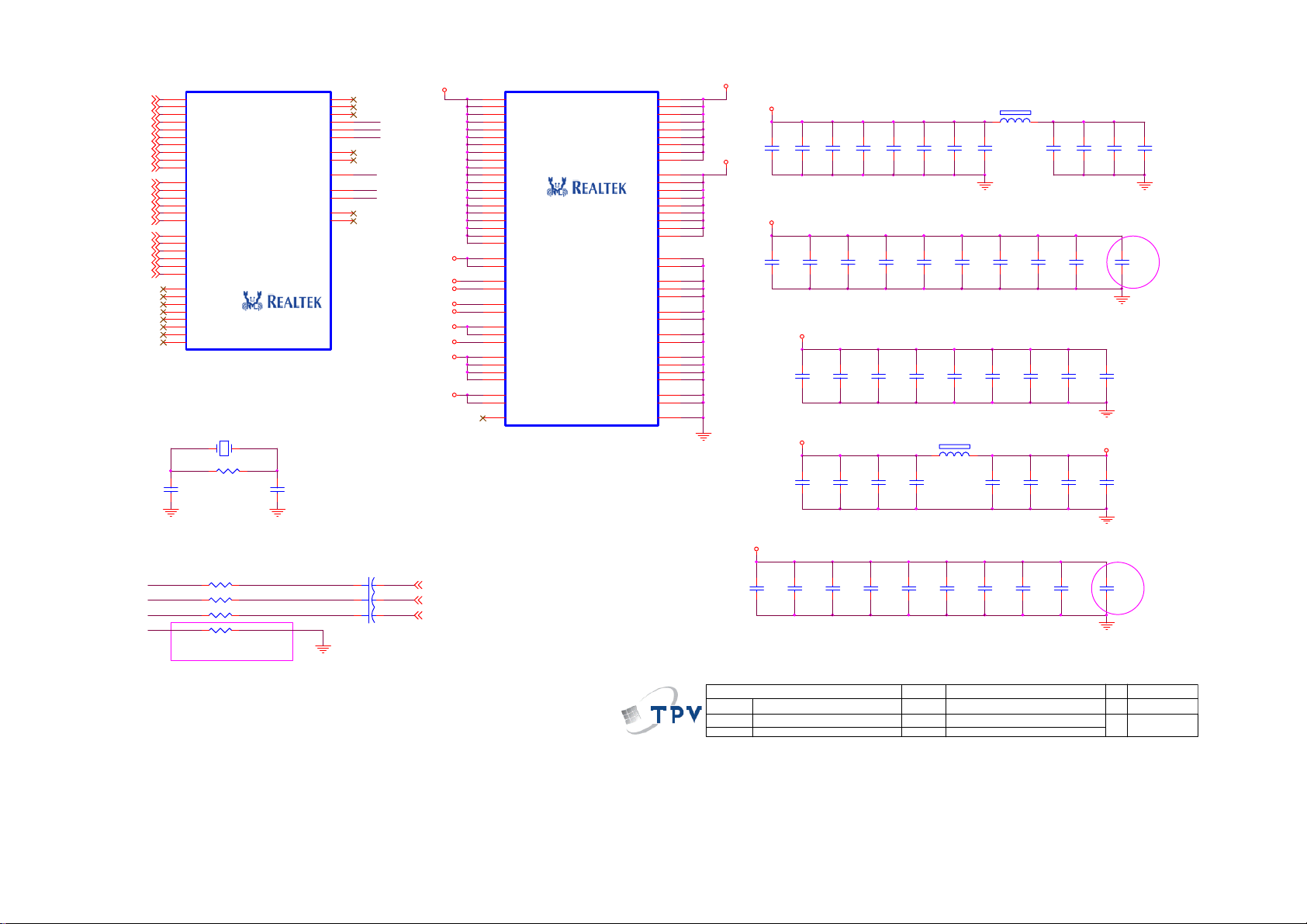

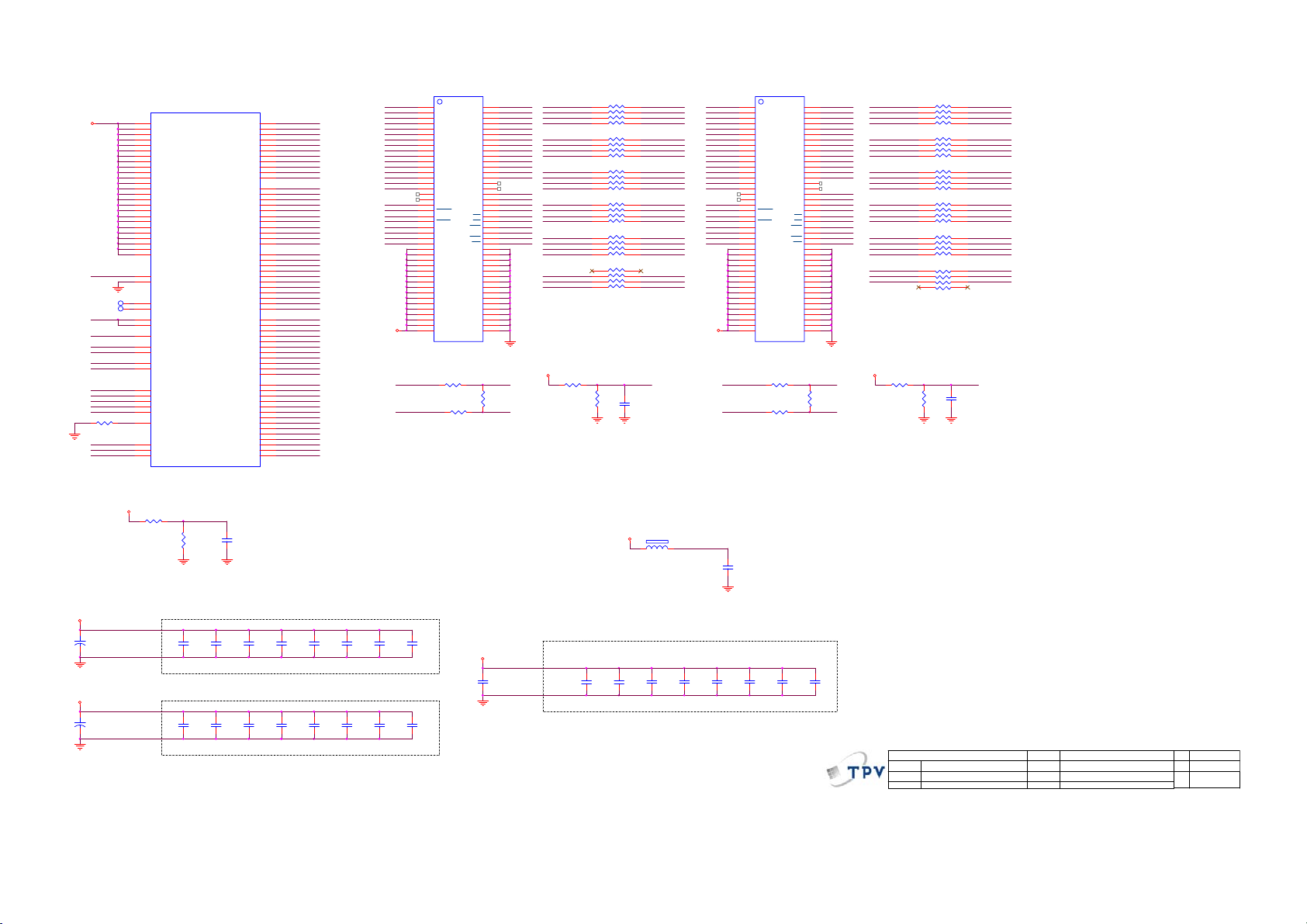

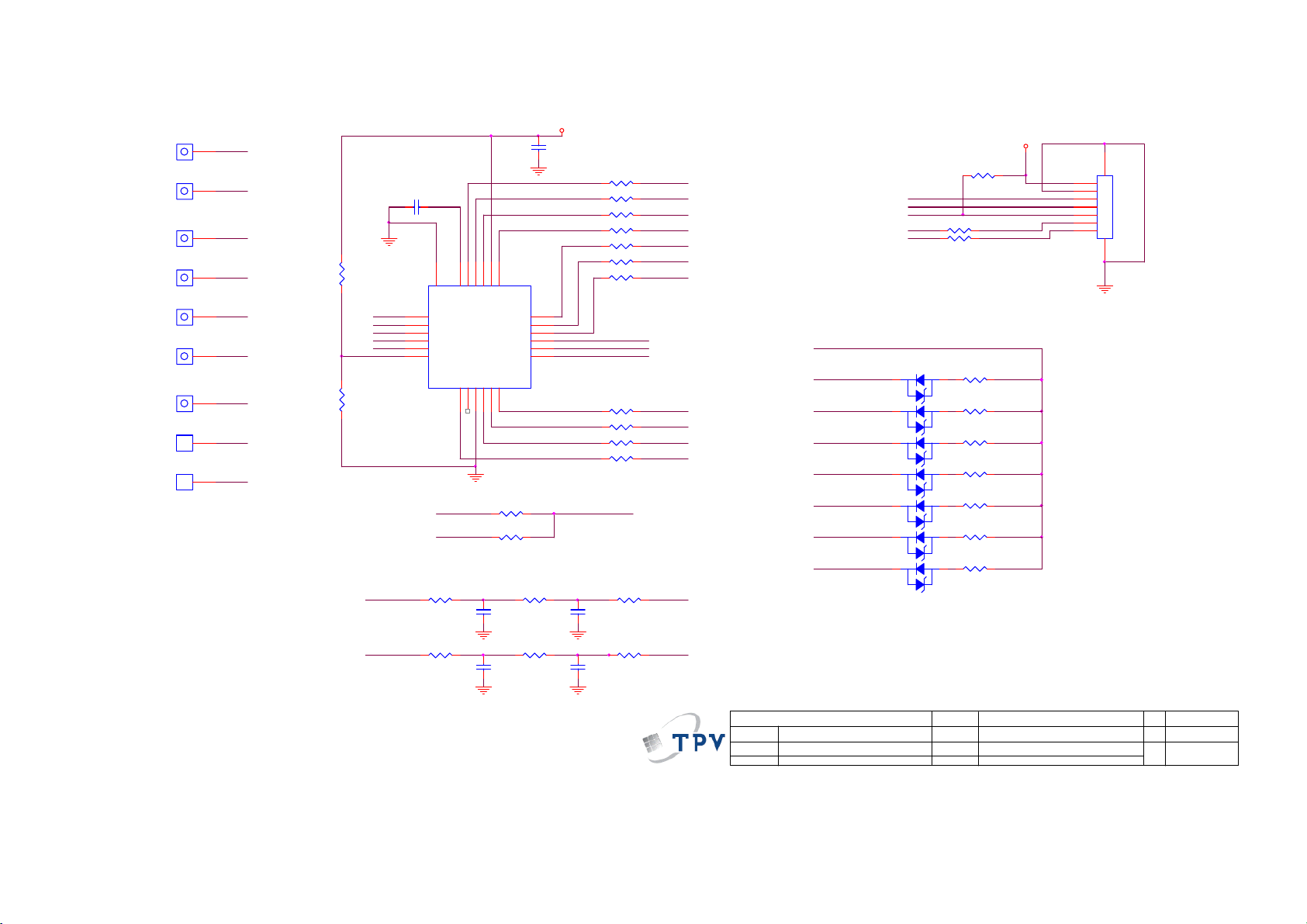

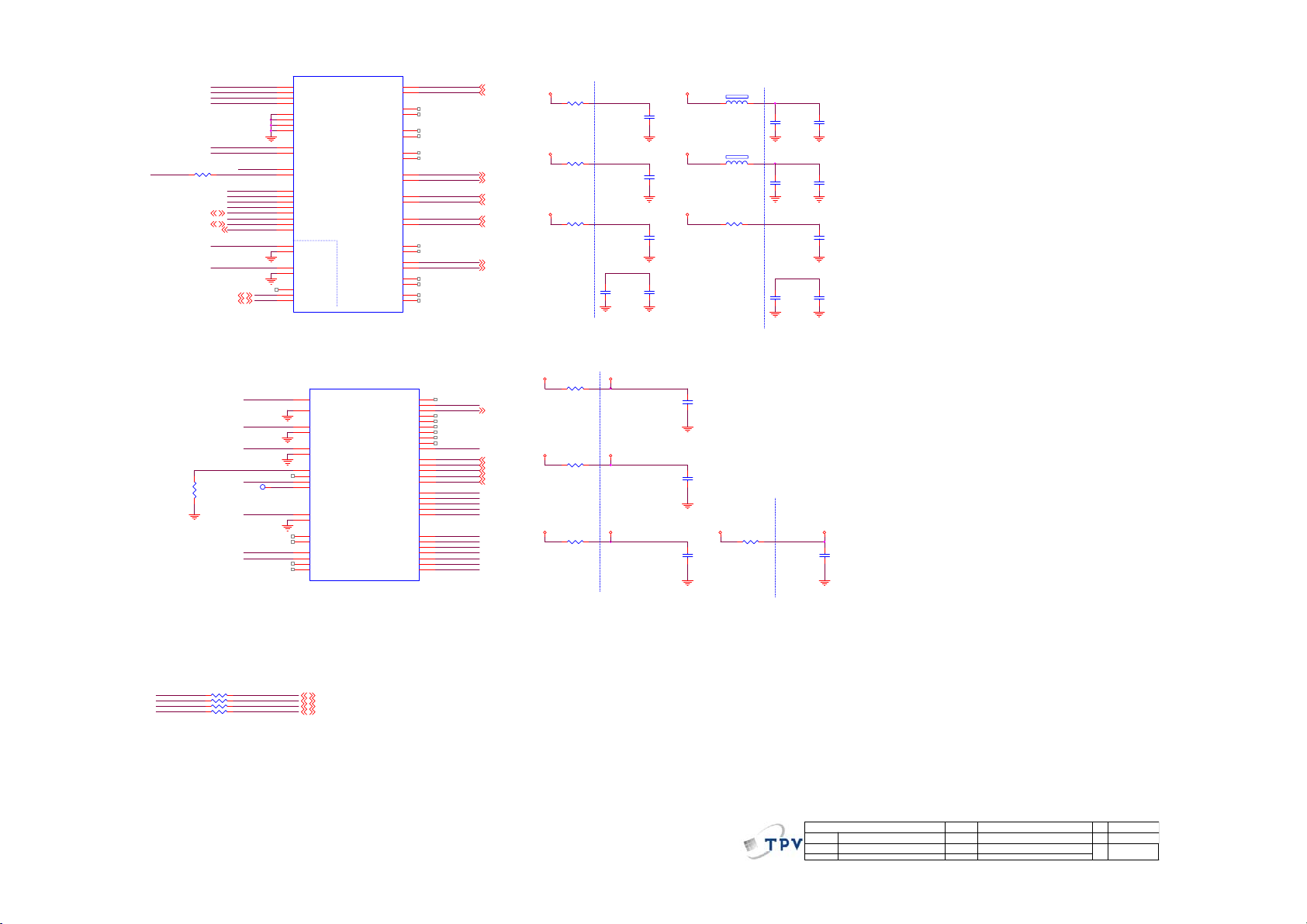

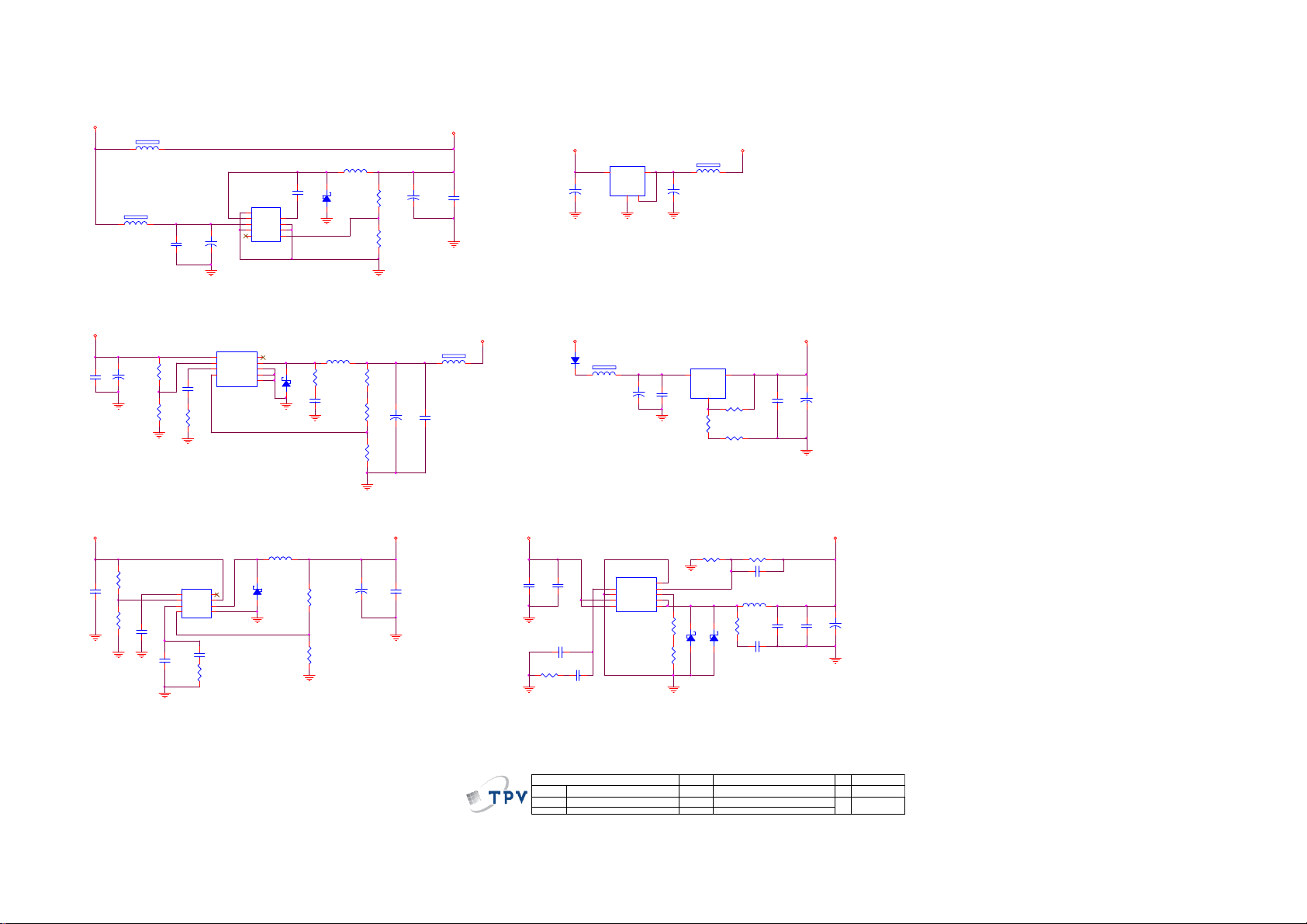

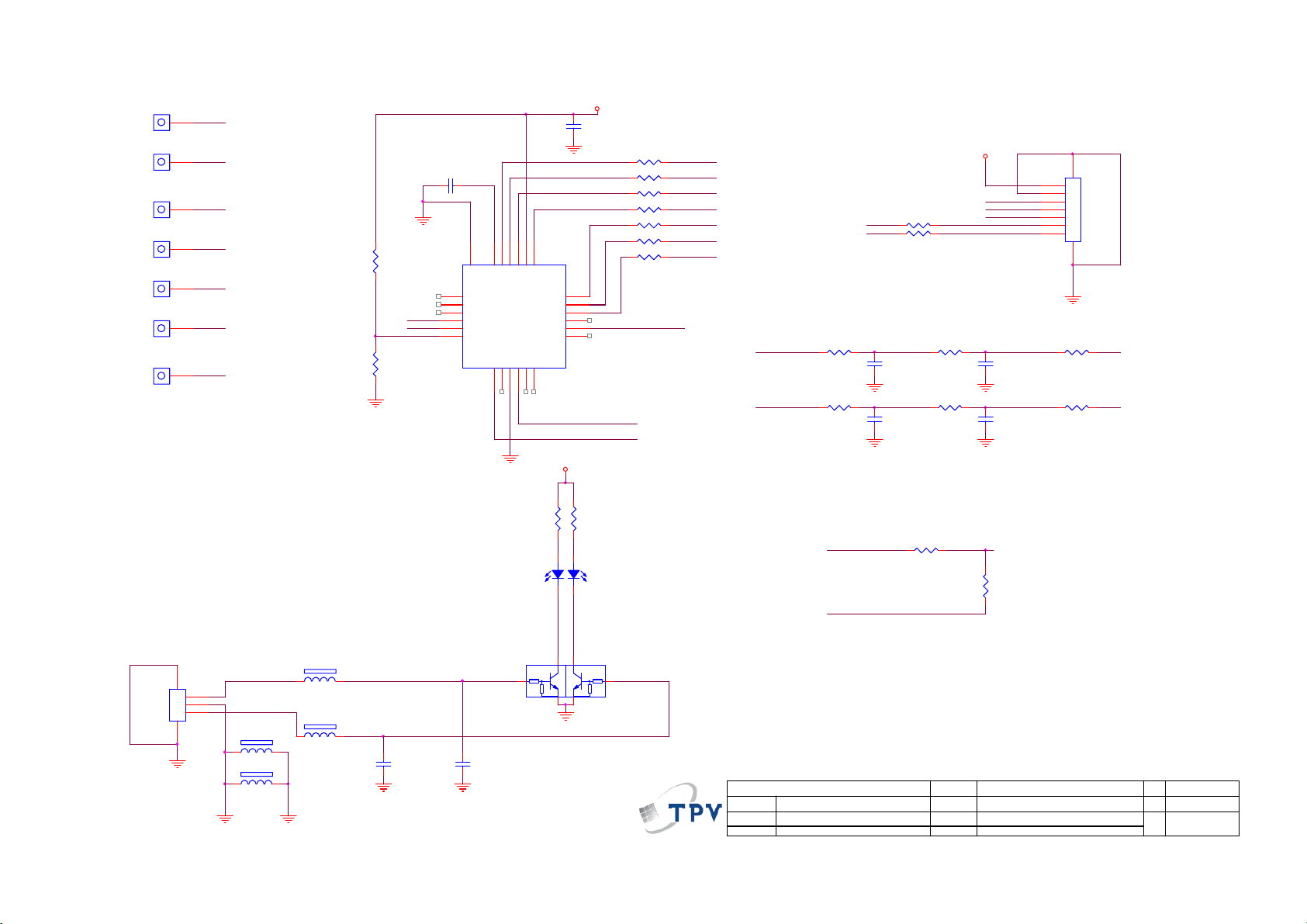

5. 线路图 -----------------------------------------------------------------------------------------------------------------37

6. 电气方框图 -----------------------------------------------------------------------------------------------------------67

7. BOM-------------------------------------------------------------------------------------------------------------------- 69

2

1. 技术规格

3

4

预设显示模式

5

2. 操作说明

遥控器操作

6

正面控件和指示灯

7

背板信源接口和侧面插口

8

9

10

打开和关闭电视

11

12

13

14

15

16

17

18

19

20

21

22

23

24 25 26 27 28 29

30
